Баня с мансардой относится к одному из видов дачных построек. Особой популярностью эти бани пользуются на садовых и дачных участках небольшого размера, так как ее можно использовать не только по своему прямому назначению, но и в качестве жилого помещения.
Готовый проект каркасной бани с мансардой и верандой


Пример обшивки досками каркасной бани и мансарды

Вернуться к оглавлению

Содержание материала

  • 1 Плюсы каркасной бани с мансардой
  • 2 Каркасные бани с мансардой
  • 3 Заказ готовых бань в специализированных фирмах
  • 4 Строительство каркасной бани с мансардой своими руками
    • 4.1 Основные моменты строительства бани. Нюансы, на которые стоит обратить внимание
  • 5 Этапы возведения каркасной бани своими руками
  • 6 Строительство мансарды и крыши бани
  • 7 Завершающие этапы строительства
    • 7.1 Утепление стен бани
    • 7. 2 Теплоизоляция мансарды
    • 7.3 Кладка печи

Плюсы каркасной бани с мансардой

Отличительной чертой этих сооружений является каркас конструкции, выполненный из деревянных брусьев, а также наличие второго чердачного этажа – мансарды.
Каркасные бани по сравнению с банями построенными из бревна или кирпича, имеют свои несомненные достоинства. К таким плюсам можно отнести:

  1. Скорость возведения бани.
  2. Простота конструкции.
  3. Отсутствие усадки после строительства.
  4. Экономичность сооружения.
  5. Построить баню можно в любое время года, даже зимой.

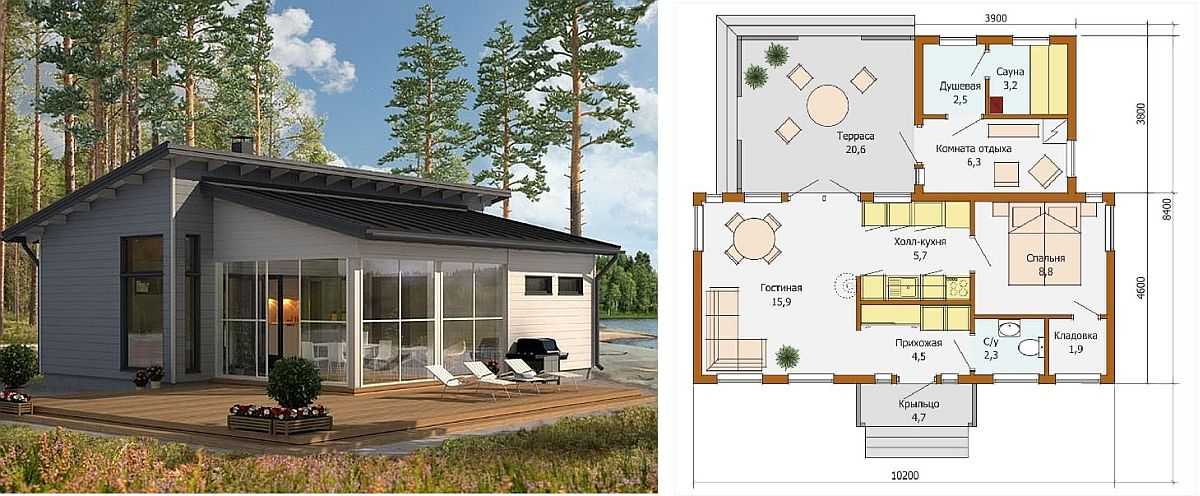

Проект и планировка небольшой бани

На своем участке каркасную баню с мансардой может позволить себе практически каждый человек. Цена подобного сооружения не столь уж и велика. К тому же построив однажды у себя такую баню по стандартному проекту можно в дальнейшем ее расширить, пристроив к ней еще не одну комнату.

Вернуться к оглавлению

Каркасные бани с мансардой

Каркасные бани с мансардами, их проекты, предполагают типовое размещение всех комнат внутри здания.

А именно:

  • 1 этаж – это парное отделение с моечной, предбанник, туалет;
  • 2 этаж – это мансарда. Здесь может находиться одна или две комнаты для временного или постоянного проживания. Пример планировки первого этажа и мансарды в каркасной бане

Первый этаж соединяется со вторым внутренней лестницей, расположенной, как правило, в предбаннике.

Вернуться к оглавлению

Заказ готовых бань в специализированных фирмах

Самый простой способ установки бани на участке – это, конечно же, заказ ее в компании, специализирующейся на строительстве каркасных домов под ключ.
Это будет оптимальным и правильным решением со стороны хозяина участка. Этот выбор можно подкрепить такими фактами, как:

  1. Готовые типовые проекты каркасных бань в фирмах-застройщиках – это довольно частый заказ от рядовых граждан. Многие из них сначала заказывают бани или дачные домики, а затем и большие жилые дома. Вариант простой планировки сауны с расположением печи

  2. Большой опыт возведения каркасных бань.
  3. При расчетах компания-застройщик учитывает все размеры строительных материалов по соответствующим стандартам. Это помогает избежать ненужных затрат на строительство. Отходов самих материалов при профессиональной постройке будет намного меньше, чем при возведении здания своими руками.
  4. Проект будущей бани можно посмотреть как на бумаге, так и визуально в 3D измерении. Такой просмотр также помогает еще раз пересчитать количество материала необходимого для строительства каркасной бани. Пример 3D проекта и планировки каркасной бани

Самый распространенный вариант проекта — это каркасная баня с мансардой 6*6. Эти бани стоят недорого, да и места на участке занимают совсем немного.

У кого же участок земли довольно большой могут поставить себе каркасную баню с мансардой 6*8.

Оба эти проекта способны удовлетворить все потребности человека.
Проект деревянного строения и отделка кровли шифером

Вернуться к оглавлению

Строительство каркасной бани с мансардой своими руками

Строительство каркасной бани с мансардой – процесс не такой уж сложный и трудоемкий как может показаться на первый взгляд. С этим может справиться любой человек, который хотя бы немного знаком с основами строительного дела. Именно поэтому многие предпочитают возводить у себя на участке бани своими руками.
Процесс возведения каркасной бани с мансардой



При этом материал для строительства можно заготовить самому, а не заказывать на заводе готовый комплект.

Основные моменты строительства бани. Нюансы, на которые стоит обратить внимание

При выборе древесины для строительства необходимо в первую очередь обратить внимание на ее влажность. Она не должна превышать 20%, иначе в скором времени баня может дать ненужную деформацию или придется и вовсе ее полностью переделывать.
Оригинальный проект и планировка всех этажей бани и мансарды

Перед началом строительных работ необходимо учесть следующие моменты:

  1. Возможность проведения к будущей бане всех коммуникационных систем (вода, канализация, электричество).
  2. Возможность отвода от бани талой и сточной воды.
  3. Размещение туалета непосредственно в самой бане.
  4. Возможность размещения возле бани бассейна или другого водоема искусственного типа.

Все виды бань, в том числе и каркасного типа, относятся к небольшим сооружениям.
Пример обшивки вагонкой бани с мансардой

Поэтому при ее возведении можно использовать следующие виды фундамента: свайный, свайно-ростверковый, плитный, ленточный. Выбор фундамента зависит от того какие коммуникации будут подведены к бане, а также от способа их подвода.
При самостоятельной разработке проекта каркасной бани необходимо обратить внимание на такие нюансы, как:

  1. Небольшая нагрузка каркасной бани на грунт позволяет делать под нее малозаглубленный фундамент.
  2. Каркас бани при быстром монтаже в стандартных проектах выполняется с шагом 95-100 см. Пример конструкции каркаса бани
  3. Основные материалы для сборки – это доска 15*5 или брус размером 10*10, 10*5 см.
  4. Внутренний план помещения предполагает наличие на первом этаже моечной, парилки, предбанника.
  5. Размеры моечной и парилки зависят от предпочтений самого хозяина, а также от количества предполагаемых посетителей бани. Планировка бани с моечной и парилкой
  6. Все отделения внутри бани должны быть разделены каркасными перегородками из дерева с утеплителем и закрепленной поверх него пароизоляционной пленкой.
  7. Печка-каменка должна быть расположена только в предбаннике, а не в парилке или моечной. Схема устройства и работы печи в бане

  8. Лестница на мансарду находится внутри здания, а именно в предбаннике.
  9. На мансарде дополнительно может быть размещена веранда или терраса.

Подробный видео обзор каркасной бани с мансардой.

Вернуться к оглавлению

Этапы возведения каркасной бани своими руками

Возведение каркасной бани производится по обычной для таких видов работ схеме: основание, стойки как угловые, так и стеновые, обвязка, потолок, крыша. Всю работу можно поделить на несколько этапов:

  1. Подготовка места для постройки бани. Сюда входит уборка мусора, травы, камней.
  2. Разметка участка, залив фундамента.
  3. Укладка первой обвязки бревен на готовый фундамент. Непосредственно перед самой укладкой бревна на фундамент нужно положить на него рубероид в два слоя. Таким способом выполняется гидроизоляция фундамента.
  4. Укладка лаг для пола. Она производится путем врезания концов лаг в нижнее бревно. Перед укладкой на них половых досок необходимо убрать весь мусор. Готовый пол утепляется керамзитом.
  5. Установка стоек. Стойки закрепляются как на нижней обвязке бревен, так и на верхней. Все это делается с соблюдением одинакового расстояния между ними. Процесс монтажа стоек каркаса

  6. Укладка потолка. Сначала в верхние бревна врезаются потолочные балки, затем на них настилают доски. Для гидроизоляции потолка используют рубероид. Его укладывают на доски внахлест, в два слоя. Поверх этого укладывается двойная обрешетка. Затем все закрывают металлочерепицей.
  7. Обшивка каркаса, как с внутренней стороны, так и с внешней. Извне баню можно дополнительно обшить доской или сайдингом.
  8. Установка окон и дверей. Для этого используют специальный строительный уровень.

Вернуться к оглавлению

Строительство мансарды и крыши бани

После проведения основных работ по возведению каркаса бани и всех внутренних перегородок можно приступать к постройке мансарды и возведению крыши.
Монтаж мансарды начинается с укладки балок перекрытия и закрепления П-образных рам. В итоге получается как бы ломаная крыша. Такой тип крыши позволяет сделать мансарду более просторной. Со стороны она выглядит очень красиво и необычно. Кроме того, это позволяет существенно уменьшить нагрузку на стены каркаса.
Схема устройства каркаса кровли и мансарды бани
Чертеж конструкции каркаса крыши для баниНа балках делают настил из досок и сразу же приступают к монтажу стропил и коньков.

Все стропила должны быть одинаковыми. Чтобы этого добиться, необходимо сначала собрать одну стропилину, а уже по ней собрать остальные. В этом случае для исключения разницы в размерах и возможного смещения деталей все узлы крыши дорабатывают на месте.

Что касается крыши бани, то для ускорения и облегчения процедуры применяют блочный метод монтажа. В этом случае балки укладывают поперек относительно друг друга. При этом дополнительно используют такой элемент, как толкатель.
Пример конструкции и планировки мансарды каркасной бани


Его закрепляют выше центра тяжести, а также крепко соединяют со стойками винтом — глухарем. В нем есть болт, который выступает в качестве оси. Во избежание смещения рамы по подложенным доскам дополнительно используют проволочный хомут.
При помощи этих приспособлений можно легко поднять все рамы крыши наверх самостоятельно, не прибегая к помощи специальной техники и закрепить их на месте.
Крышу можно закрыть разными видами кровельных материалов.
Чертеж с размерами для постройки каркасной бани с мансардой

Например, таким, как шифер, металлочерепица, мягкий или листовой ондулин. Но перед тем как использовать эти материалы на обрешетку укладывают в два слоя рубероид. Сверху кровельные материалы закрывают коньком. Никакая мансарда не обходится без окон. Они могут быть совершенно разных размеров и форм. Современные окна можно устанавливать где угодно, даже в плоскости самой крыши.
Процесс сборки и обшивки стропил мансарды

Вернуться к оглавлению

Завершающие этапы строительства

Особое внимание стоит уделить таким моментам, как наружная обшивка здания, утепление бани, теплоизоляция мансарды и кладка печи-каменки.
С внешней стороны каркас бани можно обшить листами OSB или ЦСП. Этим материалам свойственна повышенная водостойкость и негорючесть, а также они надежны и практичны.

Утепление стен бани

Залог экономичности любой бани заключается в ее утеплении.

Ведь чем дольше внутри помещения сохраняется тепло, тем лучше.

Для утепления используют современные теплоизоляционные материалы: пенополистерол, минеральная вата. Они очень хорошо пропускают воздух, что позволяет стенам дышать. Это свойство способно продлить срок эксплуатации бани на несколько десятков лет.
Чтобы правильно утеплить стены бани придерживаются следующей технологии монтажа:
Подробная схема для утепления стен в бане
Пример утепления каркасных стен постройки

  1. Обивка каркаса с внутренней стороны специальной пленкой. Ее закрепляют при помощи реек.
  2. Укладка пенополистерола или минеральной ваты.
  3. Утеплитель сверху закрывают пленкой с фольгой. Все швы необходимо проклеить скотчем.
  4. Обивка стены деревянной вагонкой.

Теплоизоляция мансарды

Не стоит забывать и про мансарду. Ее необходимо качественно теплоизолировать. Для изоляции обычно используют такие материалы, как стекловата, минеральная вата, пенопласт.
Схема теплоизоляции мансарды в бане

Эти материалы укладывают на потолок бани, оставляя при этом небольшие зазоры для циркуляции воздуха.
Внутренняя сторона крыши мансарды гидроизолируют при помощи паронепроницаемой пленки. Это помогает избежать попадания влаги в саму баню.
Конструкция теплоизоляции крыши каркасной бани


Все теплоизоляционные материалы являются огнестойкими. Поэтому они рекомендованы для использования их именно в бане, так как там есть источник открытого огня, а именно печка-каменка.

Кладка печи

Печка-каменка – это один из главных атрибутов любой бани. Выложить ее правильно не каждому под силу. Лучше всего кладку печи доверить профессиональному печнику.

Единственное что можно сделать самостоятельно – это определить место ее нахождения и сделать качественный и надежный фундамент под нее.
Вариант устройства печи в бане

Пример сложенной печи из кирпича для бани
Печка для бани должна отвечать следующим параметрам: компактность, надежность, безопасность, простота в использовании, способность нагревать воздух в парном отделении бани до температуры в 100 градусов.
Можно также вместо привычной печки использовать современную электрическую печку-каменку. В последнее время такие печи завоевывают все большую популярность среди населения.
Процесс укладки банной печи из кирпичей

Как видно из всего выше сказанного, строительство каркасной бани с мансардой на своем участке процесс не такой уж и трудный. Наличие такой бани несет в себе массу плюсов. Первое место – это, конечно же, сама баня. Она способна принести человеку только радость и пользу для здоровья.



При этом стоит помнить, что каркасная баня с мансардой по сравнению с обычной каркасной баней требует от человека вложения в нее дополнительных денежных средств. В основном это покупка теплоизоляционных, гидроизоляционных, отделочных материалов для мансарды.
Поэтому выбор в пользу того или иного вида бани остается полностью за хозяином участка и всецело зависит от его возможностей и потребностей.
