Как выбрать греющий кабель для водопровода и водостока

На сегодняшний день нагревательные кабели широко используются как в быту, так и в промышленных целях. Данные изделия предназначены не только для создания системы теплый пол, но и для обогрева труб в зимнее время. Очень важно правильно подобрать тип проводника (саморегулирующийся либо резистивный), конструкцию, а также мощность. В этой статье мы расскажем читателям samelectrik.ru как выбрать греющий кабель для водопровода и водостока.

Саморегулирующийся или резистивный?

Для начала нужно определиться с типом нагревательного проводника. Резистивный кабель менее практичен, так как имеет постоянную мощность и фиксированную длину. Из недостатков данного изделия можно выделить его склонность к перегреву и выходу из строя. Основными преимуществом является сравнительного низкая стоимость. Узнать больше о том, как устроен резистивный кабель вы можете из нашей статьи.

Саморегулирующийся нагревательный проводник имеет больше преимуществ, поэтому выбрать его будет правильным решением. Основные достоинства изделия: устойчивость к скачкам напряжения, возможность экономии электроэнергии, нет ограничений по длине системы обогрева и что не менее важно — устойчивость к перегреву. Единственное, из-за чего выбор саморегулирующего греющего кабеля не всегда уместен — более высокая цена (в некоторых случаях резистивный провод более уместен, например, для обогрева емкостей и труб малого диаметра).

Все же мы считаем, что правильным решением будет выбрать саморегулирующийся греющий кабель, особенно для обогрева водопровода и водостока. Далее мы более подробно остановимся на критериях выбора данного типа нагревательного проводника.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку. При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
25-40 мм — 16 Вт/м;
40–60 мм — 24 Вт/м;
60–80 мм — 30 Вт/м;
>80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии.

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Рекомендуем также прочитать:

samelectrik.ru

Кабель саморегулирующийся для обогрева труб водопровода

Проблемным участком жизнеобеспечения частного дома является система водоснабжения, поскольку существует множество затруднений, связанных с подачей воды, например, замерзание труб зимой. Цилиндрические изделия можно расположить ниже точки промерзания грунта, однако полностью избавиться от этой проблемы не представляется возможным, так как место входа водопровода в дом в любом случае является критическим. Повлиять на ситуацию можно, воспользовавшись устройством в виде саморегулирующегося кабеля, что позволяет обеспечить постоянное водоснабжение без каких-либо перебоев, связанных с низкими температурами окружающей среды.

Как устроен

Рассматриваемый вид устройства представляет собой электрический ленточный обогреватель, конструкцией которого предусмотрено наличие расположенных параллельно проводников, между которыми размещена полимерная матрица. Последний элемент способен выделять тепло за счет того, что в середине находится специальный кабель для водопровода, способствующий непрерывности нагрева. Особенности этого изделия заключаются в следующем:

устойчивость к высокой влажности;
прочность к истиранию и ударному воздействию;
возможность обрезки в любом месте, что не приводит к появлению холодных зон;
низкая вероятность возникновения электрического пробоя;
стойкость к воздействию химических веществ;

автоматическая регулировка тепловой энергии, то есть выработка тепла кабелем напрямую зависит от температуры внешней среды (здесь имеется в виду, что саморегулирующееся устройство способно неравномерно нагреваться, то есть каждый из его участков реагирует на температуру окружающей среды и подстраивается под предлагаемые условия).

Принцип работы

Нагревательные кабели, ориентированные на автоматическое регулирование выделяемого тепла, имеют в своем составе полимерную матрицу, которая является элементом сопротивления, способным по-разному противодействовать силе тока в зависимости от степени своего нагрева. Непосредственно сам нагрев матрицы осуществляется за счет того, что она соприкасается с двумя проводниками, отдающими тепло благодаря проходящему по ним току. При нагреве матрицы ее сопротивление увеличивается, а сила тока уменьшается.

В связи с этим удается достичь определенного равновесия между мощностью потребления саморегулирующегося кабеля и его температурой. Например, более низкая температура окружающей среды приводит к повышению мощности, что также закономерно и в обратном порядке.

Кабель для обогрева водопровода может находиться в среде, отличающейся по своим характеристикам на разных участках, поэтому температура кабеля также не будет одинаковой.

В результате удается добиться эффекта саморегулирования, когда энергия, выделяемая одним проводом, не является равномерной по всей его длине. Если определенные участки размещены в холодной среде, то происходит выделение большего количества энергии, а если в теплой, то меньшего. Этот же эффект позволяет избежать перегрева тех или иных участков кабеля, что обеспечивается разным их реагированием на изменение температурного режима.

Замыкание тока в саморегулирующемся кабеле происходит посредством матрицы параллельно. Это обеспечивает возможность подключения рабочего напряжения в 220В к кабелю без ограничения его длины. Хотя это, скорее, теория, так как лимит все-таки есть, но он в большей мере связан с параметрами токовой нагрузки и пускового тока, имеющими допустимые значения для медных шин.

Несоблюдение этих параметров может привести к разрушению контактов, служащих для подсоединения полимерной матрицы и медных шин. Значения пускового тока системы превышают номинальные в 2-3 раза. При этом возможная длина секций составляет от 60 до 100 м, что зависит от типа применяемого прибора.

Достоинства

Если использовать резистивные кабели, возникает проблема их перегрева, а это в свою очередь создает высокую вероятность электрического пробоя. Такие изделия требуют наличия однородной среды на всей протяженности их прокладки, но этого не удается достичь на практике. Что касается саморегулирующихся кабелей, то здесь все идеально: на участках, где происходит снижение теплоотвода, температура в автоматическом режиме уменьшается, на других же остается неизменной.

Серьезные скачки напряжения практически не оказывают негативного влияния на саморегулирующийся кабель, то есть это не приводит к его сгоранию.
Резистивные устройства обусловливаются фиксированной длиной, что не относится к саморегулирующимся кабелям в связи с возможностью их нарезки на части нужной длины.
Автоматическая настройка нагрева позволяет с успехом использовать саморегулирующиеся кабели на элементах запорно-регулировочных систем, так как применительно к рассматриваемому изделию допускается его монтаж способом перехлеста.

Классы кабеля в зависимости от температуры

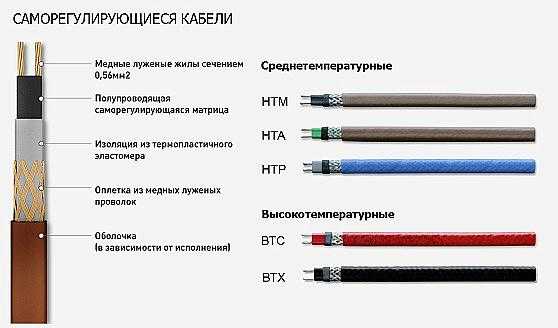

Термокабели принято подразделять на следующие три класса:

Низкотемпературные. Подходят в качестве защиты труб от замерзания, а также в тех случаях, когда необходимо произвести оттаивание инженерного сооружения небольшого диаметра. Параметр максимального нагрева составляет 65 °C, а удельная мощность – 15 Вт/м.

Среднетемпературные. Обеспечивают обогрев водосточных цилиндрических изделий, оттаивание кровли и замерзших труб, имеющих средний диаметр. Гарантируется нагрев до 120 °C с мощностью от 10 до 33 Вт/м.
Высокотемпературные. Кабели этого вида находят свое применение в промышленности, поскольку они способны достигать 190 °C при мощности от 15 до 95 Вт/м.

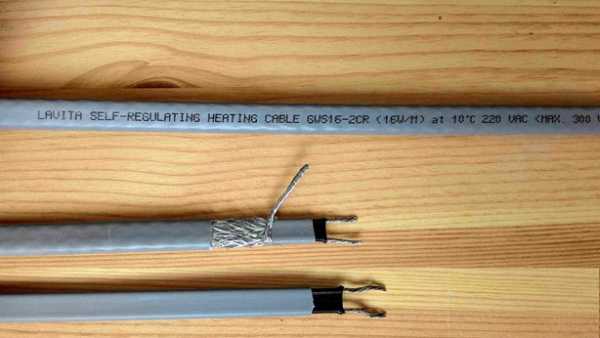

С оплеткой или без: какой лучше

Термокабели выпускаются с оплеткой или без нее, что определяет различные характеристики конечной продукции. Нагревательный прибор без этого элемента представляет собой непосредственно сам кабель и лишь один слой изоляции, являющийся внешним. Отсутствие дополнительной защиты значительно снижает стоимость этой продукции.

В случае же с термокабелем, дополненным оплеткой, которая состоит из медной проволоки, все кардинально меняется: изделие приобретает новые свойства. В частности, оно становится прочнее и надежнее, а оплетка также обеспечивает заземление. При этом стоимость продукции существенно повышается.

Какая мощность требуется

Приобрести термокабель большой мощности без обоснования этой покупки с точки зрения ее актуальности – это неразумная трата денег. Оборудование должно соответствовать имеющимся нуждам. Если величина, которой определяется количество энергии, останется невостребованной, это приводит к повышению нерационального расхода электроэнергии.

Подбор мощности необходимо производить с учетом диаметра трубы: чем больше сечение, тем больше величина, которой определяется количество энергии. Упомянутое соотношение не идеально, так как существуют дополнительные параметры, влияющие на расчеты. Например, толщина слоя теплоизоляции на трубе обеспечивает снижение потерь тепла, поэтому кабель при таких условиях можно выбрать и менее мощный. Применительно к конкретному диапазону диаметров труб определимся с востребованной мощностью в каждом отдельном случае:

от 15 до 25 мм – 10 Вт/м;
от 25 до 40 мм – 16 Вт/м;
от 40 до 60 мм – 24 Вт/м;
от 60 до 80 мм и для 110-миллиметровых труб канализационных систем – 30 Вт/м;
от 80 мм – 40 Вт/м.

Приведенной информации вполне достаточно, чтобы правильно выбрать нагревательный прибор, при этом не переплатив.

Прокладка термокабеля

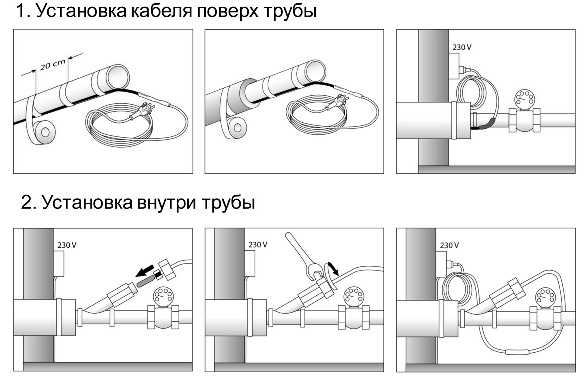

Саморегулирующийся кабель может быть установлен внутри или снаружи трубопровода. При низких температурах монтаж производить нельзя, так как можно повредить защитный слой из полимера. Минимально допустимое значение температуры для прокладки термокабеля составляет -5 °C.

Когда гибкость провода уменьшается из-за температурных условий внешней среды, его осторожно разматывают и ненадолго подключают к электросети, что позволяет восстановить физические свойства данного изделия. Только после этого следует приступать к его прокладке.

Внутренний монтаж

Способ внутренней установки применяется в отношении трубопроводов, имеющих диаметр до 50 мм, с ограниченным доступом. В ситуациях подобного рода прокладка термокабеля производится на всю длину сооружения из цилиндрических изделий. Ввод осуществляется посредством сальникового узла, состоящего из двух втулок и такого же количества шайб, включая резиновые уплотнители.

Если планируется внутреннее устройство обогрева инженерных сооружений из труб, обеспечивающих подачу питьевой воды, то необходимо применять саморегулирующийся кабель, который дополнен внешней оболочкой на основе полимера, содержащего в себе фтор. Такой прибор также должен пройти необходимые испытания на соответствие санитарно-гигиеническим нормам.

Существуют следующие правила пользования нагревательным кабелем, способным регулировать температуру нагрева на разных участках своей поверхности:

прибор должен иметь ту же длину, что и протяженность трубопровода;
кабель для внутреннего монтажа нельзя использовать в запорной арматуре;
необходимо, чтобы цилиндрическое изделие имело метку, обозначающую, что в нем установлена система обогрева водостоков;
введение кабеля требуется производить с особой осторожностью в целях сохранения целостности внешней оболочки;
перед прокладкой следует позаботиться о фитингах: их края требуется закрытия посредством заводской ленты, чтобы избежать повреждений термокабеля.

Внешний монтаж

Размещение нагревательного кабеля поверх трубы отличается довольно широкой вариативностью способов:

линейный – устанавливается на трубопроводах малого диаметра в виде линии, идущей вдоль цилиндрического изделия;
параллельный – установка производится на инженерные сооружения большого сечения или на системы водоснабжения, которые находятся на открытом воздухе; в данном случае на трубах монтируются два или три кабеля, идущих параллельно друг другу;
спиральный – прибор как бы оборачивает цилиндрическую конструкцию по линии спирали с шагом витка, зависящим от параметров мощности и диаметра трубопровода;
волнистый – применяется как замена предыдущего варианта, обуславливаясь тем, что длины кабеля элементарно не хватило; прокладка нагревательного прибора труб волнистой линией предполагает меньший расход применяемого материала.

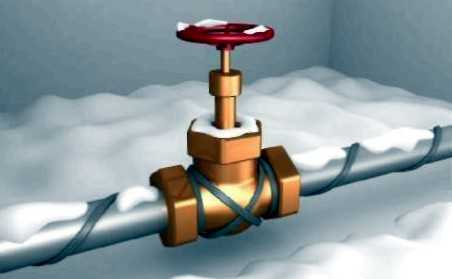

Благодаря функции саморегуляции допускается использование греющего кабеля внахлест при необходимости обогрева запорной арматуры, находящейся вне помещения. Внешняя укладка должна соотноситься с требованиями, соблюдение которых исключало бы возможность истирания провода и другие негативные воздействия механического характера. Это обычно достигается за счет прокладки прибора так, чтобы он не мешал функционированию запорной арматуры, например, в виде вентилей.

Термокабель следует относительно жестко прикреплять к трубопроводу посредством алюминиевого скотча. По завершении монтажа инженерное сооружение в обязательном порядке изолируется для снижения потерь тепла. Подключать кабель для водопровода к сети 220-240В следует исключительно через УЗО, что прописано в соответствующей инструкции.

В чем достоинства кабеля с терморегулятором

Обогрев водопровода предполагает существенные траты денежных средств, так как нагревательные элементы потребляют большое количество электроэнергии. Чтобы сократить эти расходы, следует использовать кабели, оснащенные терморегуляторами. Данные устройства хороши тем, что они включают систему обогрева, когда температура снижается до 3 °C, и выключают ее при достижении отметки 13 °C.

Например, вода, поступающая из скважины, вряд ли превысит 13 °C. В результате подогрев труб будет осуществляться круглый год, что является весьма неэффективно. Куда проще задать температуру отключения 5 °C и снизить тем самым затраты, идущие на подогрев водостоков.

В результате будет иметь место такой положительный эффект, как увеличение срока эксплуатации греющих кабелей. Функционирование каждого прибора происходит с выработкой ресурса, который определяет, как долго он может применяться без потери свойств. Потому меньшее время работы увеличивает срок службы саморегулирующегося кабеля.

Монтаж систем обогрева, оснащенных терморегуляторами, должен соотноситься с установкой датчика температуры, что определяется некоторой сложностью. Это устройство должно быть смонтировано так, чтобы тепло нагревателей не оказывало на него никакого влияния. Необходимо использовать тепловую изоляцию, которая служила бы барьером между датчиком и термокабелем.

Установка самого терморегулятора должна производиться внутри помещения. Для его подключения используется домовой электрощит с промежуточным устройством в виде УЗО. Греющий кабель потребляет мало мощности, потому подходящий номинал автомата составит 6А, а УЗО – 30 мА. Подключение греющего кабеля производится с помощью специальных разъемов на корпусе.

Устройство греющего кабеля — znayteplo.ru

Оглавление статьи

Добрый день, сегодня мы поговорим о греющих кабелях. А именно об их применении, правилах монтажа на трубопроводы и подключении к сети электроснабжения. Итак, чтобы не путаться в терминах, сразу дадим определение.

Что такое греющий кабель?

Саморегулирующийся греющий кабель (сокращенно СГК) — специальный кабель, имеющий в своем составе саморегулирующийся полупроводниковый слой. Этот слой меняет проводимость в зависимости от температуры окружающей среды, а это соответственно приводит к изменению температуры греющей части СГК. Кроме полупроводникового слоя, в составе имеется еще несколько слоев:

Медный провод.
Внутренняя пластиковая оболочка.
Экранирующий слой в виде сетки.
Наружная защитная оболочка из пластика.

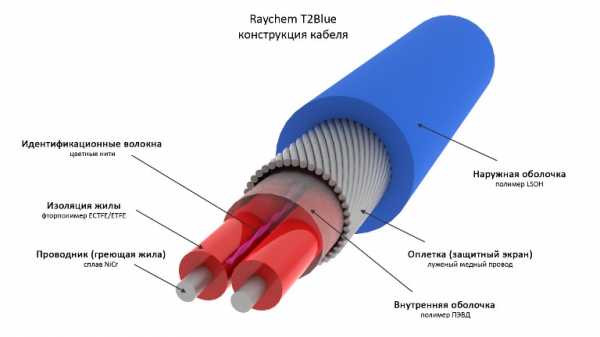

Для лучшего понимания внутреннего строения посмотрите на следующий рисунок:

Для чего нужен греющий кабель?

СГК применяется для обогрева трубопроводов водопровода и канализации. Также его можно применять для защиты от образования сосулек на кровлях зданий. Задача обогрева труб актуальна в случае, если:

Методы установки греющего кабеля.

Возможны несколько способов установки. Давайте обсудим их ниже:

Установка вдоль трубопровода.

Установка вдоль трубопровода делается следующим образом. Смотрим на рисунок:

Сам СГК крепится к трубе при помощи алюминиевой клейкой ленты или полиэтиленовых хомутов.
Сверху на трубу с закрепленным кабелем одевается трубная теплоизоляция.

СГК лучше крепить с нижней стороны. Это связано с тем, что перенос тепла в жидкости, которая находится в трубе происходит снизу вверх. Если установить кабель сверху, то есть риск замерзания жидкости в нижней части сечения.

При установке для обогрева двух секций используется метод установки на 4 и 8 часов. Смотрим на следующий рисунок:

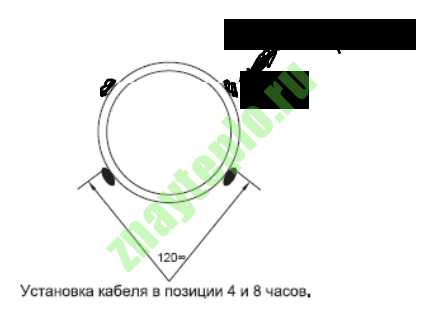

установка двух секций в положении 4-8

Кроме этого, возможно наматывать СГК по спирали. При этом необходимо увеличить длину. Также желательно выдерживать постоянный шаг между витками СГК. Смотрим на следующий рисунок:

намотка на трубу по спирали с постоянным шагом

При любом способе наружной установки, необходимо закрывать СГК сверху трубной теплоизоляцией. Теперь рассмотрим принципиально другой метод установки.

Установка внутрь трубы.

Такой метод установки используется в случае большого диаметра обогреваемого трубопровода (начиная от 40 мм). Для труб малого диаметра этот способ не подходит из-за того, что греющая секция перекроет большую часть внутреннего сечения трубопровода.

Кабель вводитс

znayteplo.ru

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

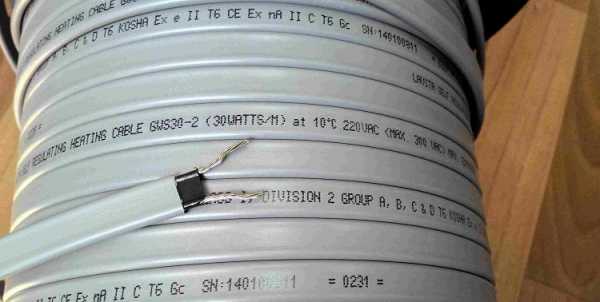

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

диаметр используемой водопроводной трубы;
материал, из которого изготовлена труба;
толщина слоя теплоизоляции;
примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

Мощность.
Наличие или отсутствие термостата.
Номинальное напряжение.
Длина самонагревающегося кабеля для водопровода в бухте.
Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

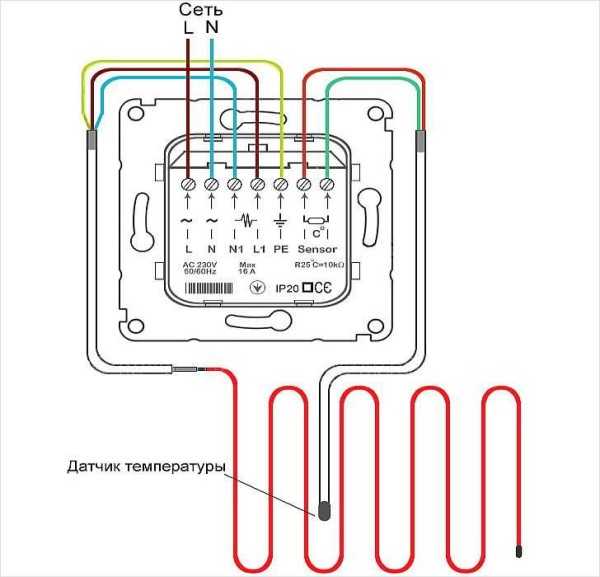

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

trubamaster.ru

монтаж, как установить греющий элемент для водопровода

Системы электрического обогрева труб уже нашли своего потребителя, но множество потенциальных клиентов еще считают невыгодным применение такого способа защиты коммуникаций. Данное мнение нельзя назвать верным, особенно, если подойти к проектировке системы с умом и применять более экономичный кабель для обогрева труб — саморегулирующийся.

↑

Материалы, применяемые для защиты труб

Наиболее популярны два вида электрических кабелей для обогрева труб, они имеют не только различную стоимость, но и характеристики.

Резистивный греющий кабель имеет фиксированное сопротивление, поэтому его теплоотдача постоянна, регулировать ее можно изменением напряжения при помощи терморегуляторов. К плюсам данной продукции можно отнести сравнительно невысокую стоимость.

Основным минусом является то, что в неоднородной по температуре среде все участки кабеля нагреваются одинаково. Кроме того, что это приводит к нерациональному расходу электроэнергии, существует вероятность перегрева и выхода провода из строя в менее нагруженных зонах.

Совершенно другой принцип действия имеет саморегулирующийся нагревательный кабель для труб, который отличается не только экономичностью, но и эффективностью. Конструкция провода позволяет менять электрическое сопротивление цепи в зависимости от температуры окружающей среды. Это позволяет более интенсивно греть холодные зоны трубы, не расходуя лишнюю энергию на других участках линии.

↑

Конструкция саморегулируемого провода

Стандартный саморегулируемый кабель имеет 5 основных элементов, некоторые производители могут менять это количество за счет применения различных защитных покрытий:

Подача электричества осуществляется по двум витым медным проводникам.
Провода покрыты саморегулируемой проводящей матрицей, именно она способна регулировать количество выделяемого тепла.
Вся конструкция заключена в термопластичную обмотку, которая обеспечивает кабелю защиту, придает прочность.
В устройство саморегулирующегося кабеля обязательно должна входить экранирующая металлическая оплетка, применяемая для заземления и усиливающая стойкость к разрывным нагрузкам.
Верхняя оболочка из полимерных материалов выполняет общую защитную функцию.

Несмотря на то, что стоимость такого кабеля выше, именно он должен применяться для обогрева труб из соображений экономической целесообразности.

Данная кабельная система обогрева труб значительно снижает расход электроэнергии за счет распределения нагрузки. Она может применяться без термодатчиков и терморегуляторов и подключается непосредственно в сеть.

Невозможность перегрева кабеля на ненагруженных участках значительно увеличивает эксплуатационный ресурс.

Существует возможность выполнять монтаж различных по длине участков кабеля, при этом допускается пересечение отдельных витков, что в случае с резистивными материалами не допускается. Данный провод способен выдерживать повышение напряжения электропитания на протяжении длительного периода.

Поэтому экономическая эффективность, если применяется саморегулирующийся кабель нагревательный для труб, значительно выше.

↑

Монтаж кабеля

На практике применяется два способа монтажа кабеля.

Наружная прокладка — наиболее распространенный вариант. Пластиковые трубы перед намоткой кабеля следует покрыть фольгированным скотчем. Это улучшит распределение тепла по всей поверхности.

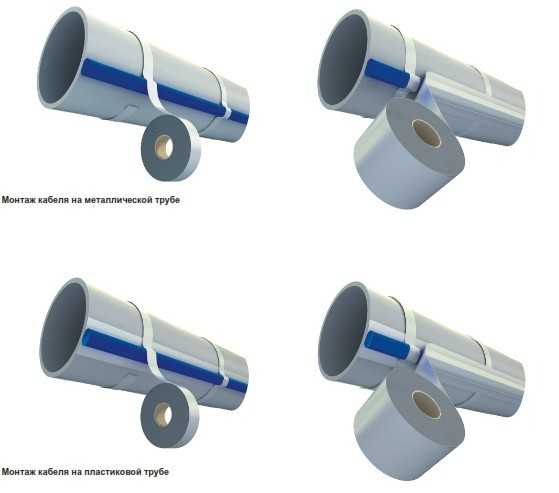

Монтаж кабеля на пластиковых и металлических трубах

Сам провод можно проложить прямолинейно (с различным числом ниток) или намотать по всей поверхности трубы. Кстати, второй способ может применяться для защиты трубопроводов большого диаметра, емкостей или резервуаров.

Для улучшения тепловой защиты рекомендуется поверх уложенного кабеля намотать еще один слой скотча из фольги.

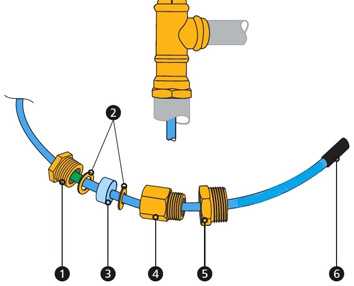

Проходник для ввода греющего кабеля в трубу. 1. Втулка с внешней резьбой
2. Латунные шайбы 3. Уплотнение из силикона 4. Вставка к трубе с внутренней и внешней резьбой 5. Переходник на необходимую резьбу или тройник с соответствующей резьбой 6.саморегулирующийся нагревательный кабель.

Применение открытого (наружного) способа монтажа предполагает обязательное утепление и гидроизоляцию всего трубопровода, особенно это актуально при нахождении коммуникаций на улице или в земле. Такой монтаж саморегулирующего кабеля можно выполнить самостоятельно, он не создаст особых трудностей.

Второй способ монтажа — внутренняя прокладка греющей линии. Данный метод можно применять для защиты сетей канализации, технического водоснабжения, применять его для питьевого водопровода не рекомендуется. Оптимальным вариантом такой способ является при прокладке в уже смонтированных трубопроводах, доступ к которым невозможен (находятся в почве). Для данных целей применяются специальные марки провода, отличающиеся повышенной защитой и прочностью.

Такой греющий кабель, саморегулирующийся для обогрева труб, может укладываться на всех участках трубопровода за исключением запорной арматуры, она покрывается проводом с наружной стороны.

При заведении элемента внутрь трубы соблюдайте осторожность, не допускайте повреждения изоляции провода об острые кромки деталей трубопровода и фитингов. Потенциально опасные места на период монтажа лучше закрыть мягкой ветошью. Ввод кабеля осуществляется через специальный фитинг, установленный на систему.

Совместное применение обычного утепления и средств активной защиты трубопроводов является самым оптимальным способом предохранения от замерзания и снижения теплопотерь в системах отопления и горячего водоснабжения.

vsetrybu.ru

РубрикаРазное
