У всех бывают моменты, когда хочется ничего не делать и просто сидеть, наслаждаясь свободным временем. Для этого подойдут садовые качели из профильной трубы, которые можно сделать своими руками. На ней спокойно можно посидеть, прилечь или подремать. Есть двух–, четырехместные варианты. Некоторые модели оснащены козырьком, способным защитить от дождя или солнца, а удобные сидения гарантируют комфорт.

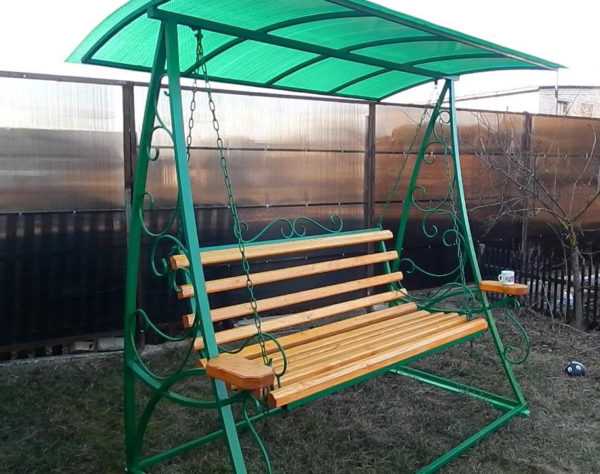

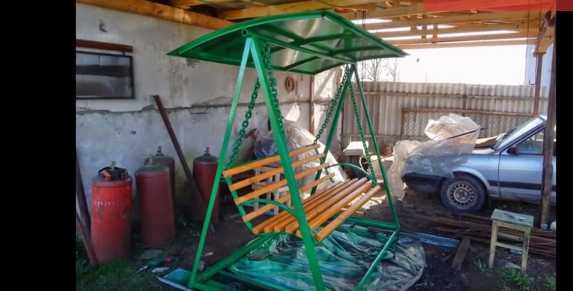

Конструкция и оформление качалки из профильной трубы с козырьком из поликарбоната Вернуться к оглавлению

Содержание материала

Виды качелей из профилированной трубы — в чем достоинство

Кроме позитивных моментов, качели имеют достоинства и с практической точки зрения. Они имеют устойчивый костяк, построенный из 4 прочных ног. Из–за того, что основой конструкции служит металлический профиль, такие качели могут выдерживать большой вес: от 230 до 280 кг.

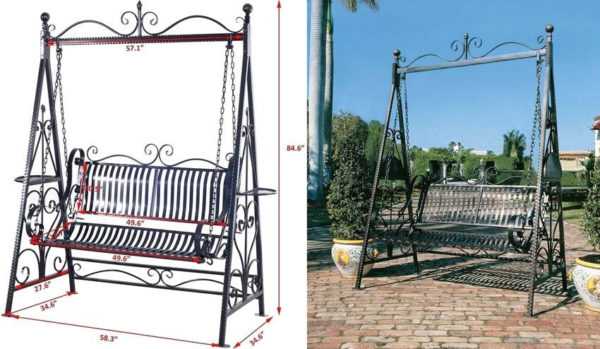

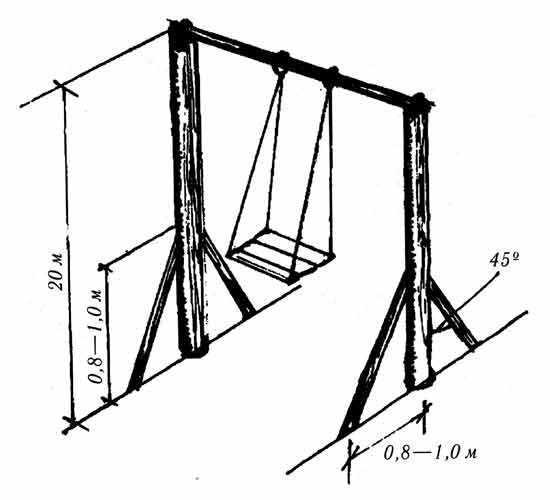

Подробный чертеж с размерами конструкции качалки для сада

Костяк получает крепость и длительный срок службы потому, что сталь для рамы, не боится многих разрушающих факторов окружающей среды. Каркас тяжелый, поэтому для садовых качелей не страшен даже сильный ветер. Существует 2 вида моделей для сада:

  • переносные, их можно ставить в любом месте и убирать на зиму;
  • стационарные — устанавливаются на весь период своей службы.

Выбирайте вид в зависимости от того, как часто вы находитесь на загородном участке.

Вернуться к оглавлению

Садовые качели своими руками — пошаговая инструкция

Цена хорошей модели не всегда доступна финансово, поэтому выход один — сделать самому. Сейчас мы будем учиться делать классический вариант.
Начинать планирование и строительство нужно с опоры, она отвечает за устойчивость всей конструкции. Для изготовления берется профильная труба, размером 50 мм, сварочный аппарат, подшипники, металлические скобы.

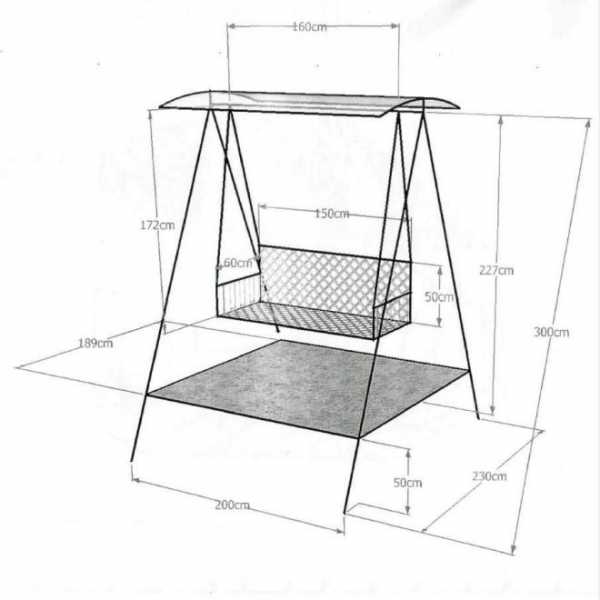

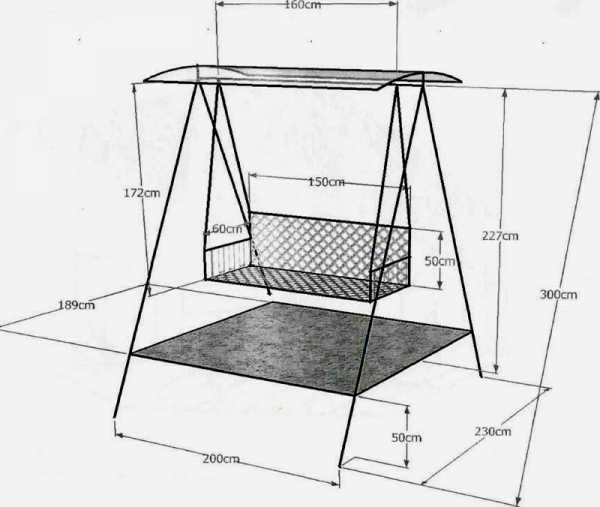

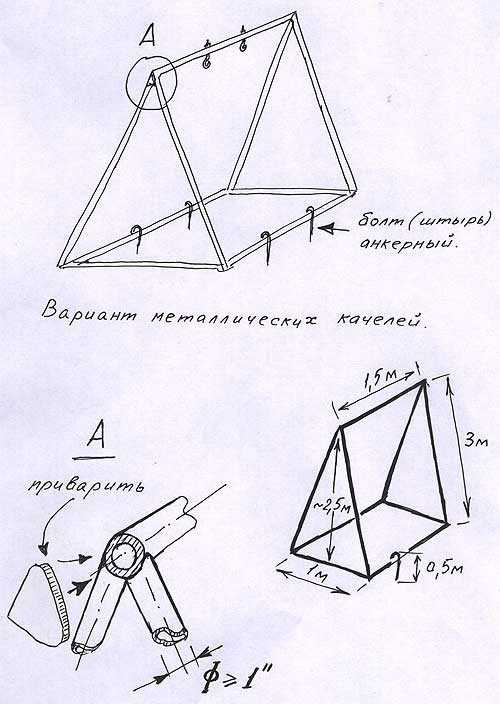

Чертеж с размерами садовой качели из трубы для самостоятельной сборки

Чтобы подвесить сидение, нужны цепи или металлические балки. В начале работы подготавливают план.

Требуется подсчитать количество необходимых элементов:

  1. Чертеж. Нужно все высчитать, набросать схему с точными замерами. Это обеспечит точность сварки и установки строения.
  2. Заготовки. В соответствии с данными чертежа нарезаются трубы из профиля.
  3. Подготовка к сборке. Перед свариванием убираются зазубрины и другие дефекты.

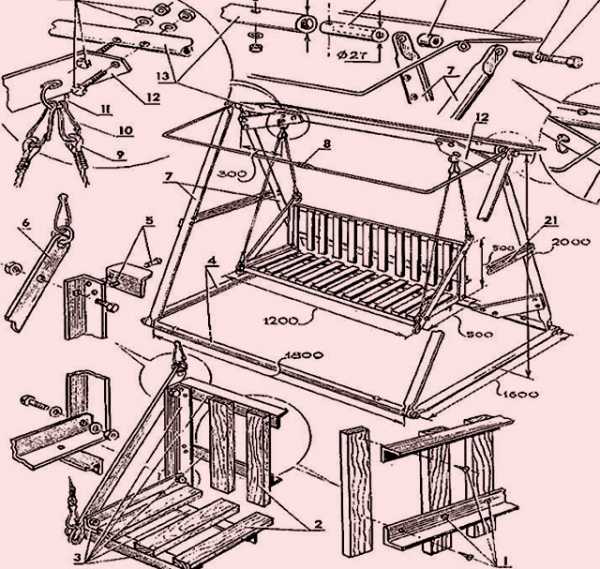

Названия элементов и устройство качелей из труб с навесом

Начинать работу стоит с изготовления каркаса, последовательность действий можно изучить ниже в списке:

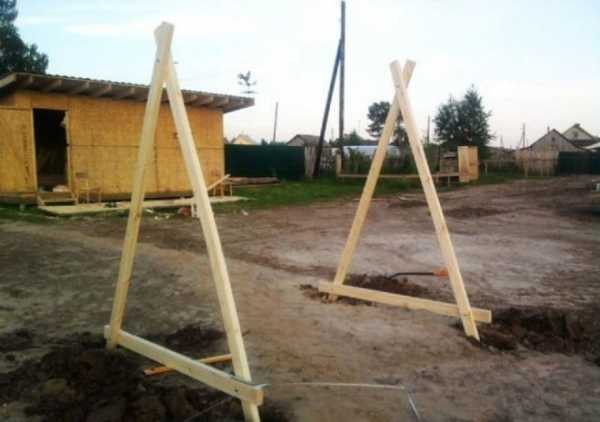

  1. Основа. Нужно сварить конструкцию по типу двух галочек. Они должны быть полностью идентичны, иметь правильную форму. Для этого сваривают две длинные части под углом 45 градусов. Перпендикулярно крепится перекладина.
  2. Установка основания. Подготавливаются ямки с помощью бура или лопаты (глубиной около 1 метра). Выкапывание шурфа под установку опор

    На дно укладывается песочная подушка, которую нужно хорошо утрамбовать. Ставим «скелет» ножками в заготовленные углубления, заливаем бетонным раствором. Эту конструкцию нужно оставить на неделю–две, чтобы раствор хорошо схватился.

  3. Крепеж. После высыхания к перекладине нужно приварить крючки, на которые вешается сидение. Они должны быть достаточно прочными, чтобы выдерживать вес сидения и сидящих на нем людей.

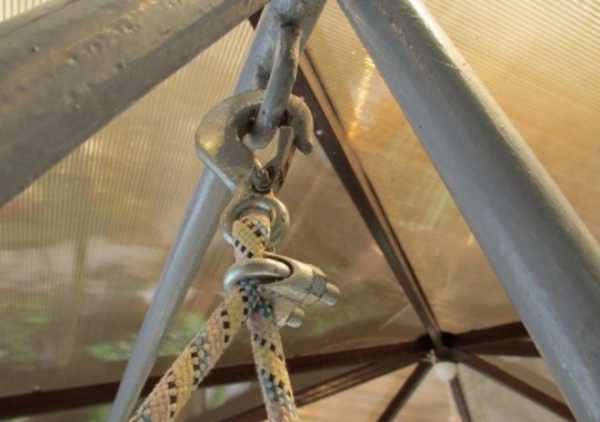

    Пример подвешивания качающейся сидушки к сварному каркасу из труб

  4. Покраска. Заключительный этап. Придает конструкции привлекательность и защищает металл от коррозии и ржавчины. Тут уже можно включать фантазию: можно ограничиться однотонной покраской или декорировать росписью.

После изготовления рамы, можно приступать к следующему шагу. Сидение подвешивают на металлические стержни, цепи или высокопрочные веревки. Для его изготовления подойдет дерево, пластик. Размер зависит от ваших требований.

Использование для подвески сидения металлических цепей упрощает всю конструкцию

Самыми распространенными считаются 2–х, 3–х и 4–х местные качели. Их можно оставить «голыми» или обшить кожзаменителем, водонепроницаемой тканью. Чтобы сидение было мягким, под обивку можно поместить поролон.

Чехол с матрасом лучше делать съемным, чтобы при загрязнении утеплитель можно было постирать или снять.

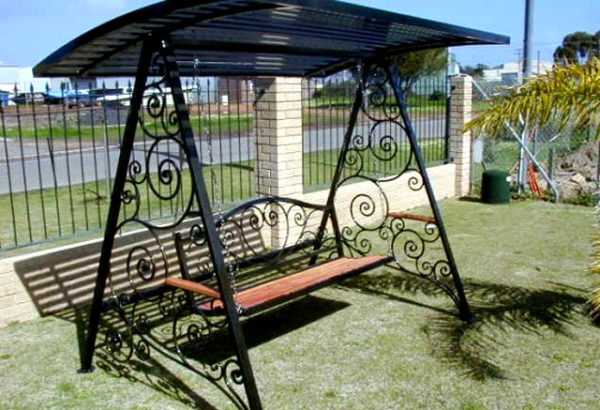

Есть много разных качелей для отдыха: с навесом или без. Козырек элемент не обязательный, но он имеет ряд удобств:

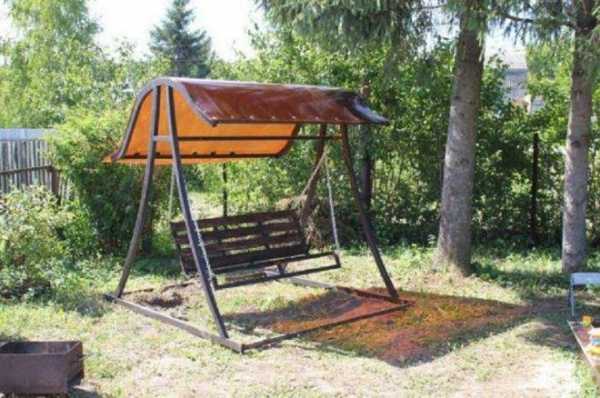

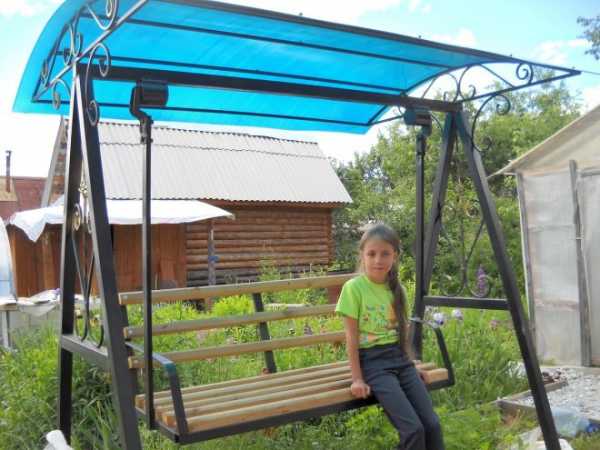

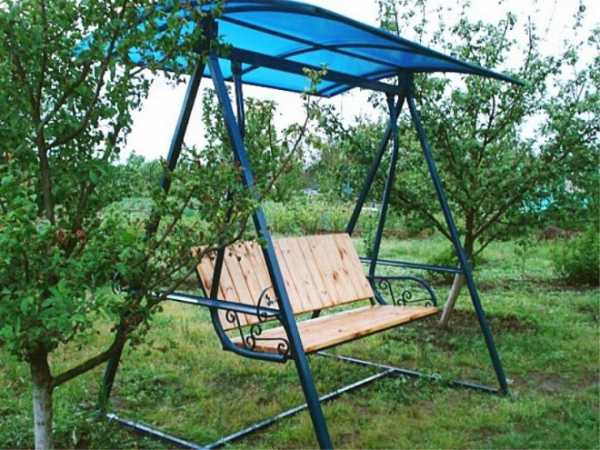

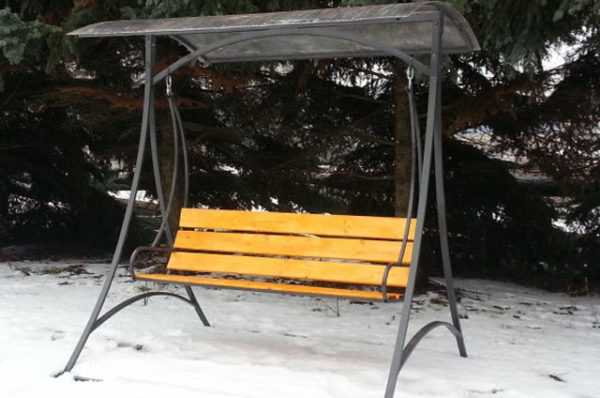

Металлическое кресло-качель с козырьком из профнастила
  • защищает от солнечных лучей;
  • создает покров во время небольшого дождя;
  • накрывает сидение от падающих листьев и других предметов, если качели стоят, под деревом.

Для изготовления можно брать метал или дерево. Выбор верхнего покрытия крыши достаточно разнообразный:

  1. Поликарбонат, он пропускает свет, защищает от осадков, легкий и выносливый.
  2. Профильный лист, более дешевый вариант, но не менее практичный.

    Необычная крыша качели изготовленная из оцинкованного профлиста

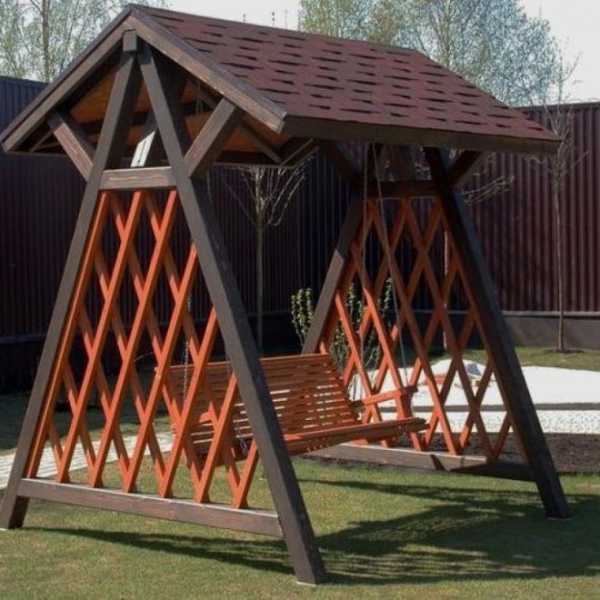

  3. Мягкая черепица, рубероид, достаточно выносливый вид покрытия, легко монтируется.
  4. Шифер тоже можно использовать, но он менее эстетично смотрится.
  5. Брезент, он легче остальных вариантов, но менее прочный.

Кроме основных деталей, можно использовать добавочные элементы, например, москитные сетки, занавески, подушки. Они добавят изысканности и повысят комфортность.

Вернуться к оглавлению

Советы мастеров

Чтобы подарить качелям длительное существование, нужно выбирать качественные материалы.

Готовый проект и чертеж с размерами дачных качелей из металла

Важно учитывать все нюансы и время от времени ухаживать за конструкцией. За безопасность отвечают подвесные элементы. Они должны быть максимально прочными. Крепить их нужно с особой ответственностью. Если это цепи, то проследить за целостностью звеньев.

Если выбраны металлические стержни, их необходимо прочно приваривать. При выборе веревки, для крепления делают специальные узлы.

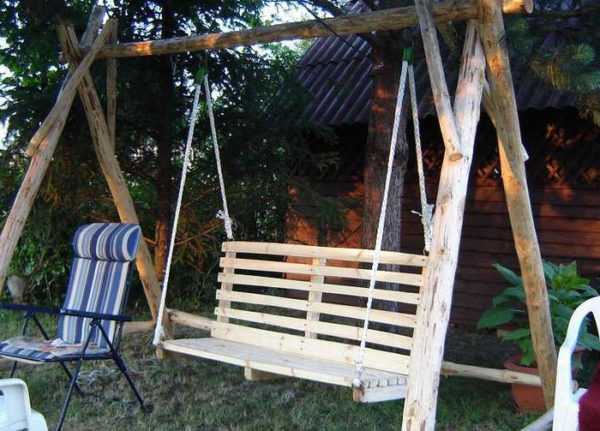

Использование веревок в устройстве качающегося кресла

Последний вариант можно использовать только в качелях, не рассчитанных на большие нагрузки. Почему мастера советуют металл для рамы:

  • более прочные, чем деревянные;
  • длительный срок службы;
  • он придает устойчивость при правильной установке и рациональном пользовании.

Перед началом работы нужно детально все спланировать, план перенести на схематический рисунок.

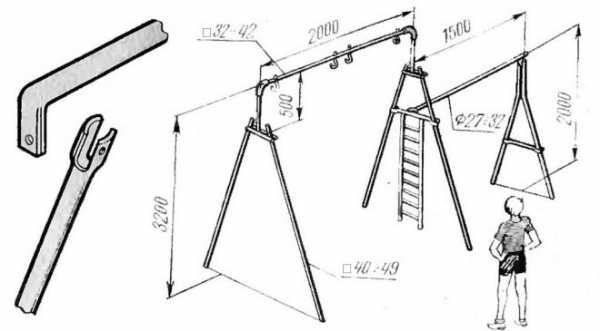

Рисунок с размерами каркаса из труб для установки в саду

Он должен содержать вид спереди, сбоку, прописанные размеры. Проще скорректировать недоработки в схеме, чем сделать это в реальности. Для изготовления качелей существует масса идей, есть различные схемы самых простых в изготовлении и наиболее распространенных моделей. Размеры можно использовать свои, но за основу взять готовую схему.

Схема взаимодействия различных элементов качающейся конструкции

Интересные идеи, с подробным описанием, можно подсмотреть в строительных пособиях. Для получения от садовых качелей исключительно позитива, нужно соблюдать несложные правила.

Во время сварки конструкции, помните о безопасности в работе с электроинструментами. Крепко связывайте соединительные детали. Надежно закрепляйте ножки в почве, чтобы избежать расшатывания и опрокидывания.

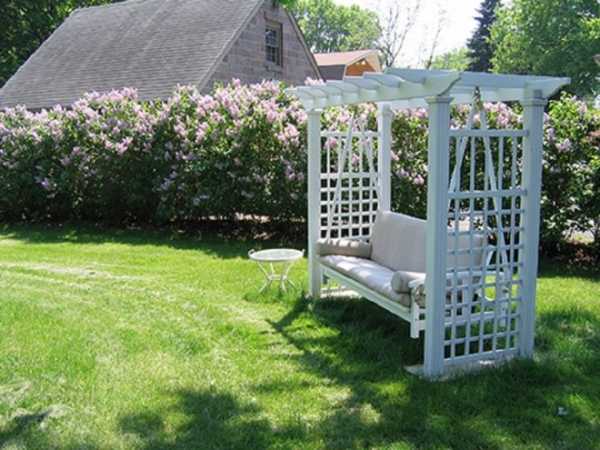

Правильно выбранное место на участке для качели с навесом обеспечит комфортный дневной отдых в саду

Составляющие должны соответствовать друг другу. Если сидение тяжелое, то держаться оно должно на более мощных креплениях.

При эксплуатации давайте адекватные нагрузки и не оставляйте маленьких детей без присмотра.
Смотрите в видео обзор готовых качелей изготовленных из труб и дерева.

Вернуться к оглавлению

Заключение

Оказывается, создать райский уголок просто, когда стремишься к этому, ничто не остановит вас на пути к мечте. Украшением любого участка станут садовые качели. Вы сможете разместить пришедших гостей в уютные «голубели».

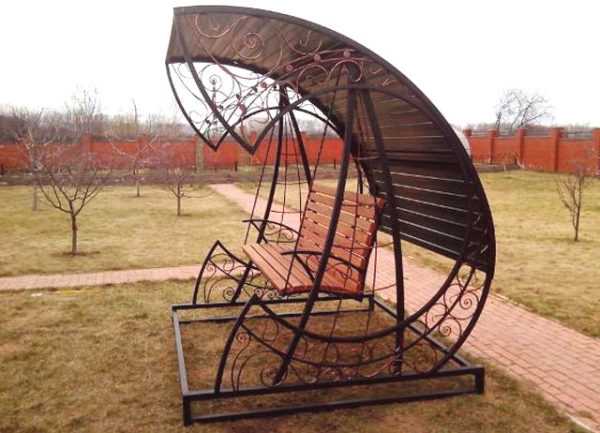

Вариант дизайна металлической конструкции кресла из труб

А если вы сделали их собственными руками, восторгу не будет предела. Прочитав эту статью, вы получили багаж знаний о строительстве, не забывайте делиться новыми познаниями со старыми друзьями.

proekt-sam.ru

из металла, дерева, профильной трубы

Садовые качели — это функциональная и красивая вещь. Их часто используют в ландшафтном дизайне, чтобы украсить дачный участок. Помимо этого, в тёплое время года на них можно отдыхать: читать книгу, пить чай, беседовать с гостями. На зиму их легко унести с территории, конструкция не требует разборки, она лёгкая и компактная.

Сделать садовые качели своими руками нетрудно: важно выбрать тип материалов, дизайн и размер сооружения. В магазине выбор таких интересных декораций совсем невелик и стоят они недёшево.

Садовые качели из металла своими руками

Классические садовые качели изготавливаются из металла. В таких изделиях каркас может быть либо сварным, либо сварно-разборным. Если выбрать первый вариант, то придётся учиться работать со сварочным аппаратом. Разборные конструкции скрепляются при помощи гаек и болтов.

Чертежи и схемы

Чертить схемы можно, если определились с габаритами сооружения. Следует учесть ширину, длину, количество материалов, а также собственные навыки.

Не рекомендуется разрабатывать сложные чертежи, если ранее не было опыта сборки металлических конструкций.

Существуют многоместные качели разных форм и размеров. На некоторых из них можно отдыхать лёжа, другие же не предполагают горизонтального расположения. На иллюстрации ниже изображена конструкция со сборными каркасными сваями и сварным сидением.

При умении производить сварочные работы можно попробовать изготовить то, что продемонстрировано на иллюстрации. Но проще всего заменить сидение на такое же, сделанное из дерева либо собранное из металлических балок. Тут всё зависит лишь от уровня мастерства и фантазии человека.

Верёвки, на которые подвешиваются качели, можно заменить на канаты, цепи, балки. К каждому материалу подбираются индивидуальные крепления.

Большой популярностью в сфере ландшафтного дизайна пользуются дачные качели на одно место. Выглядят они совсем иначе и изготавливаются по совершенно другим чертежам.

Такую конструкцию соорудить непросто, так как придётся сваривать множество деталей, чтобы получилось округлое сидение. Либо же его можно заменить на любое другое, выполненное из иных материалов и обладающее простой формой. Некоторые умельцы отдельно покупают соломенные, деревянные, пластиковые кресла и подвешивают их на крепления.

Проще всего сделать плетёные качели на верёвках либо канате, прикреплённые к металлическому каркасу.

При желании на любые качели можно установить дополнительные элементы: крышу, уберегающую от осадков, подставку под ноги, ручки и подлокотники для удобства отдыхающих.

Необходимые инструменты и материалы

Инструменты и материалы, которые понадобятся для сооружения качелей из металла, у всех будут разными — в зависимости от выбранной схемы и чертежа.

Из основных потребуется:

  • металлические балки;
  • скрепляющие элементы (шурупы, рым-болты, контргайки, гроверы) ;
  • сверло;
  • сварочный аппарат;
  • крепления для цепей, верёвок или иных держателей;
  • готовое купленное сидение либо заранее сооружённое самостоятельно.

На последнем этапе строительства желательно приобрести специальные растворы, предохраняющие материал от ржавчины.

Пошаговая инструкция

Инструкция поможет дачнику соорудить самые обычные садовые качели, не подразумевающие неординарных дизайнерских решений.

Изначально надо решить: будет ли конструкция вкопана в землю либо подразумевается прикручивание устойчивых ножек. При первом варианте надо сделать замеры и копать ямки, чтобы потом вставить туда каркасные сваи. После помещения каркаса в землю его заливают бетоном, иначе сооружение расшатается.

После надо заняться скреплением деталей. Отверстия сверлят самостоятельно либо приобретают байки с уже сделанными дырками. Рым-болты вставляются в вертикально просверлённые в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.

Сидение надо собирать заранее. Никаких конкретных рекомендаций дать нельзя, так как все дачники предпочитают разрабатывать индивидуальные проекты. Начинающим мастерам сварочными работами заниматься не следует — гораздо легче присоединить к каркасу деревянное сидение, сколоченное из досок, сплетённое либо купленное в магазине. Конкретно этот чертёж предполагает использование готовой конструкции.

Если основа уже есть, то осталось покрасить её, прикрепить карабины, повесить цепи, и качели готовы. В данном случае используются крупные карабины с защёлкой, которые не дадут креплению разогнуться при больших нагрузках. Снизу цепь прикована к самодельным ручкам, закрученным из металлической балки средней толщины.

Данная схема подразумевает навешивание поликарбонатной крыши. Если металлические балки закрученные, а не прямые, как это показано на фотографии, то придётся присоединить ещё две штуки по горизонтали и к ним крепить поликарбонат. Если же они прямые, как у обычных детских качелей, то крыша будет узкой. К верхней свае, расположенной горизонтально, перпендикулярно прикрепить 3-4 маленьких балки, на которые впоследствии и положить крышу.

При выборе круглых качелей придётся докупать дополнительные материалы.Они ставятся на подставку, а не закапываются в землю. Сами сваи могут быть как прямыми, так и закрученными.

Самый простой вариант сооружения таких качелей заключается в следующем:

  1. Сначала нужно сварить подставку и каркасную основу.
  2. Сверху прикрепить крупный карабин либо крючок.
  3. Подвесить на цепь, верёвку или канат шину, круглое плетёное либо плотное тканевое кресло, закреплённое на сваренных байках.

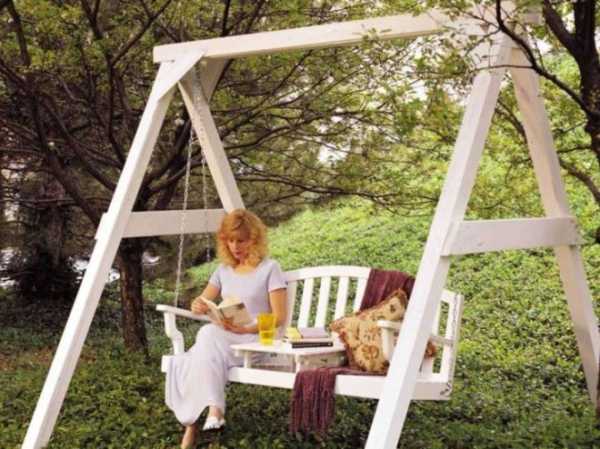

Из дерева

Все деревянные качели строят примерно по одинаковому принципу. Их отличия лишь в выборе материалов для крыши и декоре. В основном все модели очень схожи друг с другом. Делать их значительно проще, чем металлические.

Чертежи и схемы

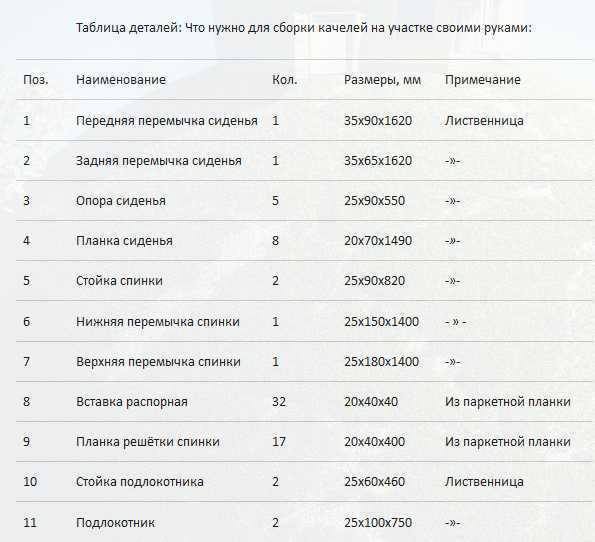

Начинается работа с чертежей и схем. Рекомендуется использовать готовые, чтобы сэкономить время. Если мастеру нужен классический каркас, то подойдёт любой чертёж для деревянных качелей. Уже в процессе можно будет экспериментировать и продумывать дополнительную детализацию.

Есть смысл рисовать индивидуальные эскизы только тем мастерам, которые хотят соорудить какую-то другую конструкцию, сильно отличающуюся от классической. Примеры таковых приведены на фотографиях ниже.

Необходимые инструменты и материалы

Для работы потребуются следующие материалы:

  • деревянные брусья;
  • доски, необходимые для строительства сидения;
  • цепь либо прочные верёвки;
  • карабины;
  • раствор из бетона;
  • гвозди и саморезы;
  • металлические уголки.

Из инструментов необходимы:

  • ножовка;
  • молоток;
  • дрель;
  • рулетка;
  • шуруповёрт.

Пошаговая инструкция

Последовательность действий в изготовлении классических деревянных качелей для сада такова:

  1. Сначала сколачивается скамья, то есть сидение. Можно сделать её со спинкой или без. Желательно всё-таки рассматривать первый вариант, так как конструкция подразумевает длительное пребывание в одном положении.
  2. После брусья прикопать в землю и залить бетонным раствором по аналогии с металлическими сваями. Они заранее должны быть сколочены друг с другом, образуя два каркаса треугольной формы.
  3. К готовым вертикальным брусьям крепится рама. Монтаж производится с использованием саморезов и металлических уголков. В итоге получится пара треугольников, соединённых перекладиной наверху.
  4. К верхней крепятся крюки или скобы. Через отверстия в них продевается цепь либо трос. Длина должна быть такой, чтобы сидящий доставал ногами до земли.
  5. После надо крепить сидение и крышу из поликарбоната. Можно дополнить конструкцию тентом.

Если качели монтируются на открытой почве без асфальта и бетона, то брусья, из которых произведена нижняя рама, необходимо покрыть битумом. Этот состав надёжно защитит древесину от гниения.

Готовую конструкцию необходимо покрыть лаком или покрасить. Можно разрисовать её узорами, вырезать их ножом, купить специальный декор. Рекомендуется приобрести подушки, чтобы отдыхать было удобнее.

Качели из профильной трубы своими руками

Качели из профильных труб делают точно так же, как и металлические. Процесс во многом похож, да и визуально конструкции выглядят примерно одинаково. Они тоже бывают сборными и сварными.

Чертежи и схемы

Каркас ничем не отличается от каркаса качелей из металлических свай. Обычно изготавливают многоместную конструкцию с крышей или без неё. Сиденье может быть деревянным или металлическим. На схеме изображены качели с решёткой. Такую же можно изготовить путём сваривания труб либо сколачивания деревянных баек.

Проще всего сделать лавку из дерева и прикрепить её на металлические цепи.

Можно изготовить и одноместные круглые качели, использовав прямые или круглые профильные трубы. Изначально сооружается каркасная основа, а к ней уже прикрепляется кресло.

Необходимые инструменты и материалы

Для сооружения классических качелей из профильных труб необходимы следующие материалы:

  • трубы нужного размера;
  • профиль для стоек и перекладины;
  • заготовка сидения, изготовленная предварительно;
  • подвесы;
  • крепления;
  • 6 рым-болтов с гайками и гравёрными шайбами.

Из инструментов нужно подготовить сварочный аппарат и сверло.

Пошаговая инструкция

План действий состоит из нескольких пунктов:

  1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
  2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
  3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
  4. К вершинам стоек, разнесённых на 2 м, приваривается перекладина. Её концы выступают на 50 мм с обеих сторон.
  5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
  6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20-25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
  7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверлённых отверстиях.
  8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45-0,5 м.
  9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
  10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
  11. Качели испытывают в действии через 3-4 дня, когда бетон полностью затвердеет.

Получившуюся конструкцию рекомендуется окрасить в понравившийся оттенок либо покрыть раствором, который предотвращает появление ржавчины.

К уже готовым качелям можно прикрепить навес из древесины, поликарбоната, плотной водоотталкивающей ткани.

Самым простым способом является изготовление деревянных качелей для дачи. Их построение не требует специальных навыков, знаний, умений работы с инструментами. Не рекомендуется выбирать такие схемы, которые будет трудно воплотить в жизнь.

kakpostroit.su

Качели своими руками из трубы без сварки


Как сделать качели из труб своими руками

Изготовление качелей самостоятельно – не только увлекательное, но и в тоже время прибыльное занятие. Такие качели позволят сэкономить порядка 50–70 % от стоимости качелей, которые продаются в магазине. Перед работой руками, немного следует поработать головой и составить необходимый план действий, сделать список всех необходимых материалов и инструментов, а самое главное определиться с моделью будущих качелей.

Материалы для изготовления качелей

Качели из труб ПВХ

Основное требование, которое предъявляется качелям – это выдержка больших нагрузок, поэтому их следует изготавливать из прочных материалов. Детские качели должны выдерживать вес до 200 кг, а поэтому их следует изготавливать лишь из толстостенных труб с внутренним сечением 40х40 мм, толщина такой трубы должна быть не менее 1 мм.

Для взрослых качелей применяются трубы от 7 мм и толщиной стенки от 2 мм. Для изготовления сиденья потребуются листы фанеры или плотная доска. Для этой цели можно также использовать: • сиденья от стульев; • столешницу; • двери;

• пластик (или пластиковые трубы).

o-trubah.com

Садовые качели из металла своими руками (38 фото): изготовление столбов, перекладины, сиденья и цепей. Покраска конструкции

Статьи

Тема этой статьи — металлические садовые качели своими руками. Она ориентирована на непритязательного владельца садового участка, который хочет обзавестись качелями с минимальными затратами времени и сил. В частности, нам предстоит обойтись без сварки: вся конструкция будет собрана на болтах.

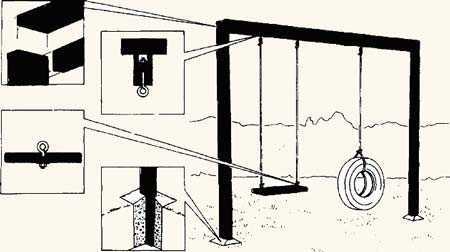

П-образные качели с вкопанными столбами могут быть собраны без сварки.

Устройство

Итак, каким может быть устройство максимально простых качелей?

  • Основой конструкции станут две вертикальные стойки из профильной трубы размером не менее чем 60х60 мм. Она будут вкопаны и забетонированы. Высота над уровнем грунта — 2 — 2,5 метра; под землей окажется не меньше метра длины столбов.

Обратите внимание: именно профильная труба нами выбрана потому, что при той же массе погонного метра (от которой практически линейно зависит цена трубы) она обеспечивает большую жесткость.

  • Горизонтальная перекладина — прямоугольная труба размером от 60х40 и длиной 1,5 — 2 метра (в зависимости от предполагаемой ширины сиденья). Ее большая сторона будет ориентирована вертикально, поскольку именно в этом направлении будет направлен вектор нагрузки. Крепиться к столбам она будет болтами М16 с гроверами и контргайками, которые не дадут резьбам раскручиваться.
  • Основой сиденья станет пара отрезков уголка размером 40х40 и длиной 40 (для сиденья без спинки) или 80 (для сиденья со спинкой) сантиметров.

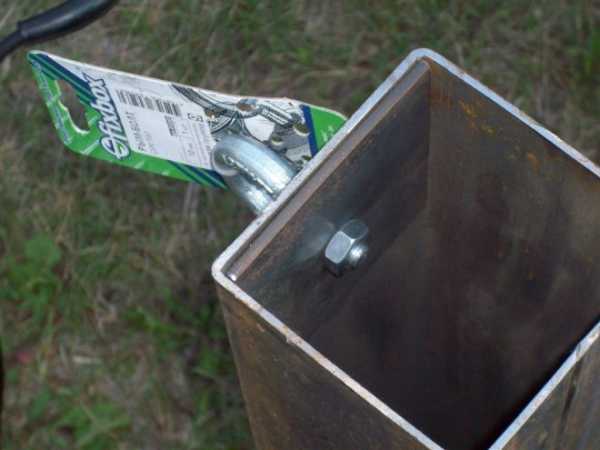

  • Сиденье будет вывешено на оцинкованной цепи с карабинами. Снизу карабины будут зацеплены за просверленные в уголке отверстия; сверху для них будут предусмотрены два рым-болта.

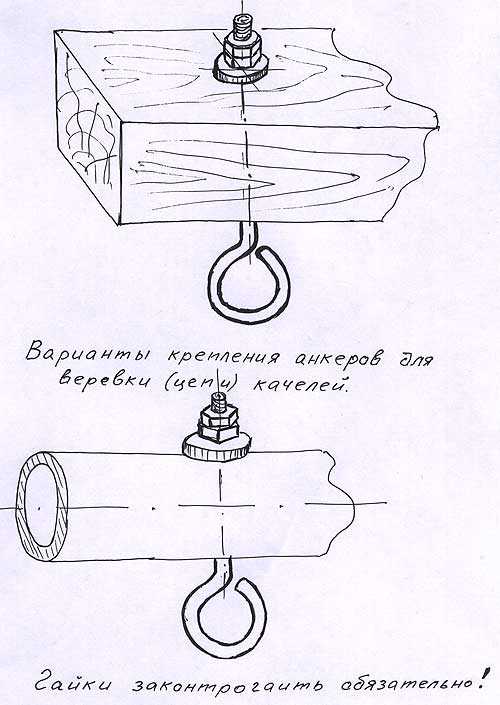

Рым-болт.

Обратите внимание: к сожалению, встречающиеся в сети чертежи садовых металлических качелей своими руками ориентированы на использование сварки и непригодны для наших целей.

Как правило, чертежи садовых качелей из металла своими руками подразумевают использование сварки для соединения деталей.

Приступаем к работе

Итак, цели сформулированы. Перейдем в более практическую плоскость — к техническим проблемам и их решениям.

Столбы

Работа по их установке начинается с рытья котлованов. И, как водится, сразу возникает проблема: глубокую и узкую яму лопатой не выкопать.

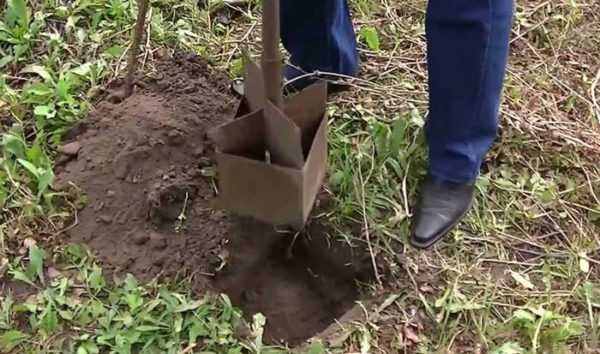

Решением станет использование садового бура. Глубина ям нами уже упоминалась — около метра; предпочтительно использование бура, умеющего выполнять расширение ямы на уровне дна: расширение бетонирования помешает пучинистому грунту вытолкнуть столбы при замерзании.

Дно ямы засыпается тонким слоем щебня; затем столбы выставляются по отвесу, после чего яма засыпается щебнем. Засыпка уплотняется ручной трамбовкой.

Полезно: простейшая трамбовка получается из отрезка бревна или бруса. К одному из торцов длинными саморезами или гвоздями крепится рукоятка из бруска 50х50, оструганного по краям под кругляк.

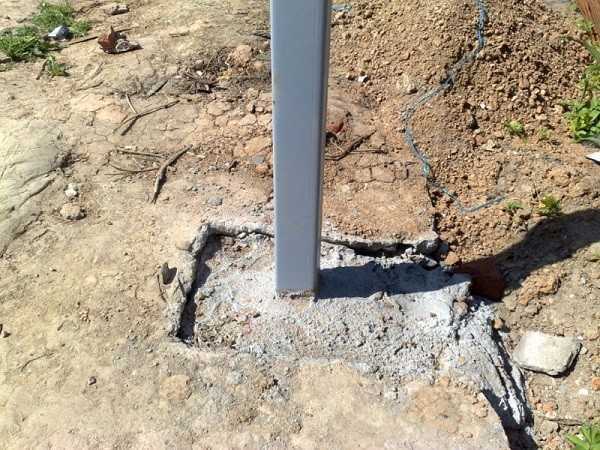

На фото– процесс бетонирования.

После того, как столбы надежно зафиксированы в вертикальном положении, уплотненный щебень заливается жидким цементно-песчаным раствором. Как правило, для бетонирования столбов используется бетон марки прочности М100. При самостоятельном приготовлении бетона стоит придерживаться следующих пропорций:

Марка по прочности Соотношение цемента М400, песка и щебня
М100 1 : 4,6 : 7,0
М150 1 : 3,5 : 5,7
М200 1 : 2,8 : 4,8
М250 1 : 2,1 : 3,9
М300 1 : 1,9 : 3,7
М400 1 : 1,2 : 2,7
М450 1 : 1,1 : 2,5

Отверстия размечаются и сверлятся 16-миллиметров сверлом; затем перекладина притягивается болтами (как уже говорилось, с гроверами и контргайками). Рым-болты вставляются в вертикально просверленные в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.

Место под рым-болт следует усилить

Сиденье

Инструкция по сборке сиденья без спинки сложностью не отличается:

  • В одной стороне каждого уголка сверлится пара отверстий под карабины для подвески, в другой — ряд отверстий для крепления брусков сиденья.
  • Строганные бруски сечением 50х50 притягиваются к уголку болтами с полупотайными головками. Размер — М6 — М8.

Кстати: при небольшой (не более 60 см) ширине сиденья вместо бруска можно использовать толстую фанеру (15 — 18 мм). Для защиты от влаги она предварительно пропитывается подогретой на водяной бане олифой; пропитка выполняется как минимум на два раза.

Как согнуть без сварки уголок для сиденья со спинкой?

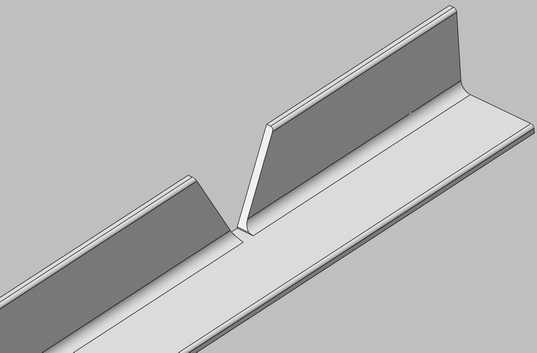

  1. В одной его стороне делается треугольный вырез. Угол выреза равен разности 180 градусов и предполагаемого угла между спинкой и сиденьем.

Чтобы получить угол между спинкой и сиденьем в 120 градусов, нужно вырезать треугольник с 60-градусной вершиной.

  1. В месте выреза уголок сгибается.
  2. В стороне с вырезом сверлятся отверстия с шагом 15 см.
  3. Положение уголка фиксируется фанерной накладкой на уже знакомых нам болтах с полупотайными головками М6 — М8.
  4. Излишки резьбы, торчащие из гайки, срезаются заподлицо.
Цепи

Их длина подбирается таким образом, чтобы сиденье без спинки было строго горизонтальным, а сиденье со спинкой было опрокинуто назад на 10-15 градусов. Для крепления используются оцинкованные или выполненные из нержавейки карабины с пружинной защелкой или с резьбовой муфтой.

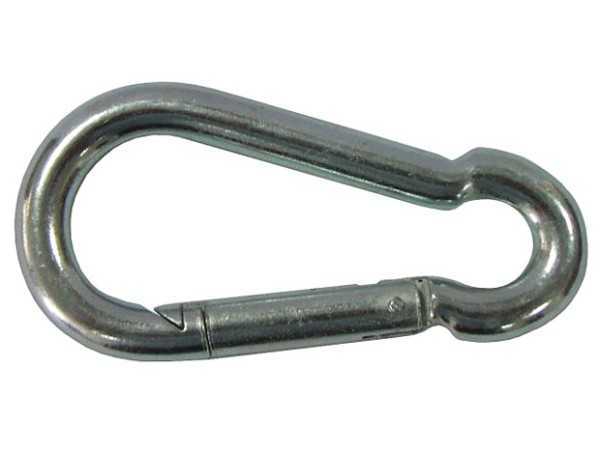

Карабин с защелкой. Обратите внимание на наличие зацепа на защелке: он не даст карабину разогнуться при любой нагрузке.

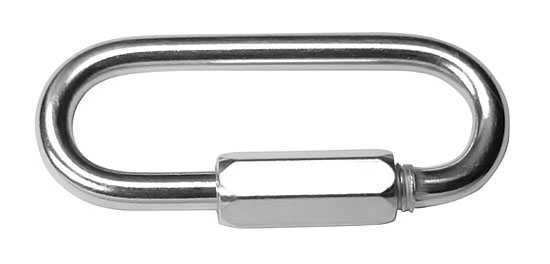

Карабин с муфтой.

Покраска

И сварные, и собранные на болтах, и кованые садовые качели нуждаются в покраске. Дело не только в эстетике: сталь, знаете ли, ржавеет при контакте с водой и воздухом. (См. также статью Дачный дизайн: особенности.)

Чем красить нашу конструкцию?

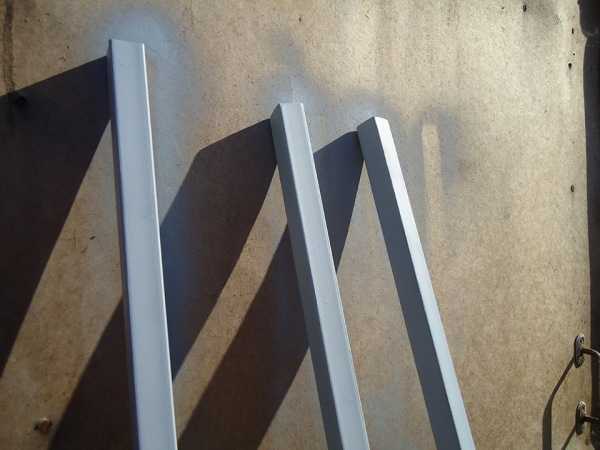

Все детали следует тщательно загрунтовать

www.samsvar.ru

Качели из металла своими руками – чертежи, фото и инструкция, как сделать металлические качели своими руками

Содержание статьи:

  1. Как сделать качели из металла
  2. Садовые металлические качели своими руками – рекомендации
  3. Как сварить качели – видео об основах дуговой сварки
  4. Детские металлические качели своими руками
  5. Чертежи металлических качелей

С помощью нашей нехитрой инструкции вы сможете сделать качели из металла своими руками.

Как сделать качели из металла

Вам потребуются

  • Напильник или шкурка по металлу
  • Сварочный аппарат и электроды
  • Цемент, песок, щебень и вода, чтобы сделать бетон
  • Емкость, где вы будете замешивать бетон
  • Металлические трубы
  • Болгарка, чтобы резать металл
  • Бур и лопата
  • Болты, ключи, чтобы закручивать гайки к болтам
  • Прочий инструмент на всякий случай

Инструкция

На фото выше показано, какие мы будет делать металлические качели своими руками. Придерживаясь нашей инструкции, можно изготавливать и другие качели из железа. В конце статьи вы найдете чертежи в качестве примера и вдохновения. Если будет мало, можете еще поискать в интернете.

1. Нарезаете детали из труб:

  • две боковые стойки длиной 2 м
  • перекладину – рекомендуемая длина – 1.5-2 метра
  • 4 трубы для основания – по две трубы с каждой стороны (размер произвольный)

2. Избавляетесь от заусениц на трубах напильником или шкуркой по металлу.

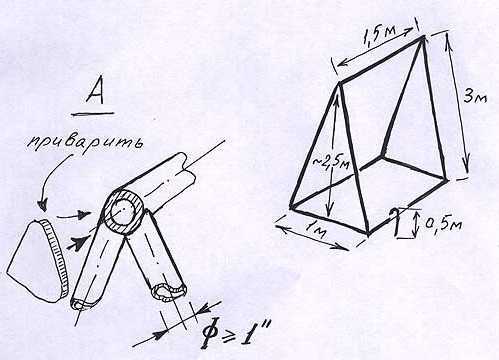

3. Свариваете трубы для основания. Они должны образовывать прямой угол. Дальше в статье представлено видео о том, как сварить качели.

4. Привариваете к основанию стойки, а к стойкам – перекладину.

5. Выкапываете 4 ямы. Глубина самое малое 80 см. Какое расстояние должно быть между ямами, показано на рисунке ниже.



6. Вставляете в ямы металлические балки (длина их должна быть больше глубины ям).

7. Заливаете ямы бетоном. Для изготовления бетона смешиваете одну часть цемента, две части песка и одну часть щебня. В полученную смесь добавляете воды и размешиваете, пока не получите не слишком жидкую однородную массу.

8. Даете бетону неделю на застывание.

9. Привариваете к перекладине крючки.

Крючки можно сделать из анкерных крюков.



10. Привариваете каркас качелей к металлическим балкам.

11. Крепите сиденье. Несколько вариантов представлено ниже.



Вот и готовы сварные качели своими руками. Дальше вы найдете несколько рекомендаций по изготовлению железных качелей своими руками, а также видео по сварке.

Садовые металлические качели своими руками – рекомендации

  1. Для изготовления бетона лучше всего использовать цемент марки М400.
  2. Лучше делать качели из профтрубы круглого сечения. Другие профиля не желательно, потому что имеют выступающие элементы – о них можно сильно удариться.
  3. Не стоит покупать трубы диаметром меньше 1.5 дюймов, потому что качели получатся непрочными.
  4. Лучше всего использовать новые трубы, а не те, что вы найдете у себя на участке. Во-первых, старые трубы не красивы, а чтобы придать им благородный вид, придется потратить время и силы. Во-вторых, новое – есть новое, а значит, прослужит дольше.
  5. Покрасить трубы, чтобы придать им благородный вид, можно автомобильной эмалью.
  6. Отверстия труб лучше чем-нибудь закрыть, чтобы в них не попадала вода и не портила металл изнутри.
  7. Сиденье лучше подвешивать на синтетическую веревку (автомобильный трос подойдет в самый раз). Она достаточно прочная, не гниет и не портится от дождя и снега.

Как сварить качели – видео об основах дуговой сварки

Как вы понимаете, информация из этого видео пригодится и в случае, когда надо сварить детские качели.

Детские металлические качели своими руками

Автор проекта, который мы сейчас опишем, Максимильян Орлов. Проект приглянулся тем, что его можно дополнить турником и канатом, а также есть возможность менять сиденья (с одноместного на двух местное и больше), либо вообще убрать и поставить доску для настольных игр. Вот как выглядят универсальные качели в готовом виде.



Для изготовления такого маленького спортивного комплекса потребуется все то же, что и в первом случае.

Инструкция

1. Нарезаете детали:

  • трубы для боковин длиной 3.2 м – если будет только качели – 4 шт., если еще перекладина и канат – 8 шт.
  • поперечины между боковыми трубами длиной 70 см – 2 или 4 шт.
  • металлические пластины – 2 или 4 шт.

2. Свариваете боковины каркаса в виде буквы «А». При этом поперечина боковых труб должна располагаться на расстоянии 2.1 м. от угла боковин. Также к концам боковых труб привариваете металлические обрезки длиной около 60 см для установки каркаса. Ориентируйтесь на фото ниже.

3. Чуть ниже угла боковин каркаса привариваете металлическую пластину. К ней будет крепиться перекладина.



4. Устанавливаете боковины так же, как и в первой инструкции. То есть роете ямы, вставляете туда боковины (при этом проследите, чтобы они стояли ровно по вертикали), заливаете бетон и ждете полного его застывания.

5. Подготавливаете перекладину. Она должна быть достаточно прочной, чтобы выдержать вес всех, кто будет кататься на качелях. Для этого:

  • подбираете болт (в этом случае болгаркой нужно отрезать шляпку) или шпильку под диаметр трубы
  • вставляете болт или шпильку в перекладину на глубину 5 см
  • просверливаете сквозное отверстие в перекладине и закручиваете в него болт, который надо закрепить гайкой, а потом загнуть молотком

6. Устанавливаете перекладину. Для этого просверлите в пластине боковин отверстие, немного отогните боковину, вставьте перекладину и зафиксируйте ее болтом.



7. Сиденье делаете такое же, как и в первом случае, а к перекладине крепите его так, как показано на фото ниже.



Петли зафиксированы медной проволокой.

Аналогичным образом изготавливаете каркасы для турника и каната. При этом к перекладине, к которой будет цепляться канат, прикручиваете анкерный крючок.

Чертежи металлических качелей



На этом все. В следующей статье мы вам расскажем,как сделать детские качели и секс качели своими руками.

www.infosborka.ru

Качели из металла: варианты конструкции и изготовление

Теплым летним днем не хочется покидать зеленую лужайку и идти на отдых в дом. Какой бы комфортной не была ваша дача, возможность посидеть на свежем воздухе ценнее пребывания в четырех стенах. Именно поэтому садовые качели из металла сегодня столь популярны среди владельцев дач и коттеджей.

Готовые конструкции для сборки можно приобрести в магазине, но намного интереснее сделать их самостоятельно. Это даст вам возможность внедрить в самоделку собственные оригинальные решения и проявить свои таланты в области внешнего декора.

Вариантов и модификаций садовых качелей разработано великое множество, поэтому домашнему мастеру не обязательно начинать работу с чистого листа.

Мы предлагаем познакомиться с наиболее интересными разработками садовых качелей. Выбор оптимального решения остается за вами.

Возможные варианты садовых качелей из металла

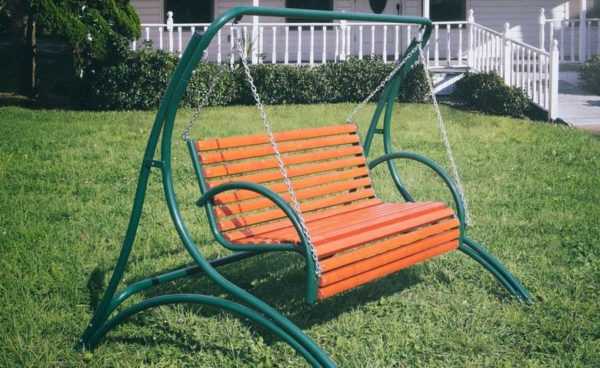

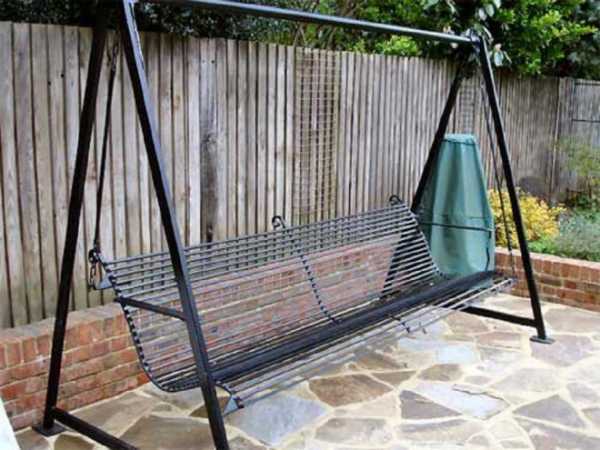

Классическая конструкция садовых качелей – скамейка, подвешенная на цепях или жестких металлических тягах. Далее мы входим в область творческих поисков, каждый из которых заканчивается созданием оригинальной конструкции.

Рассмотрев рисунок простых качелей из металла, можно сделать вывод о том, что простота конструкции не является синонимом комфорта.

На такой качели вы сможете расслабиться только в том случае, если на дворе стоит тихая и солнечная погода. Ветер и дождь прервут идиллию отдыха, поскольку ни крыши, ни боковых ограждений здесь нет.

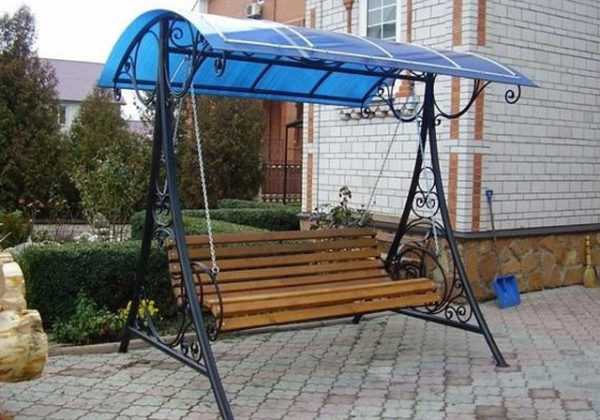

Поэтому наибольшее распространение получили металлические садовые качели, над которыми установлен козырек-навес. Мягкое сиденье и спинка не будут лишними, если речь идет о спокойном отдыхе.

По поводу декора можно сказать, что любая металлическая конструкция отлично сочетается с ажурной ковкой, деревянной отделкой сидений и прозрачным поликарбонатным навесом. Козырек лучше сделать более низким и широким, чтобы не намокнуть в случае сильного дождя.

Тот, кто спал летней ночью под открытым небом, не променяет это удовольствие на домашнюю кровать. Установите на дачные качели из металла легкую антимоскитную сетку, и вы будете спать на свежем воздухе сладко и крепко, как ребенок. Сетчатая занавесь смягчит порывы ветра и рассеет прямые солнечные лучи.

Очень декоративно, можно даже сказать сказочно смотрятся кованые садовые качели, затейливо украшенные стальным орнаментом и декоративными светильниками. Козырек для них лучше сделать не из металла, а из поликарбоната.

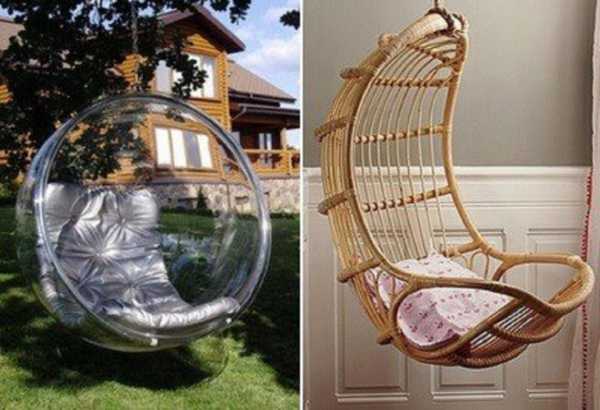

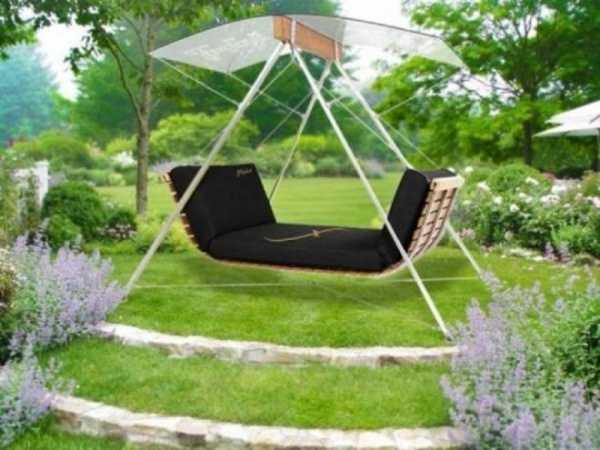

Любители оригинальных конструкций оценят необычные и комфортные варианты садовых качелей. Как мы видим, в этой конструкции можно прекрасно обойтись без скамейки, подвесив удобное кресло к опорной стойке в одной точке.

Столь необычная комбинация пляжного шезлонга и качелей понравится многим дачникам и владельцам усадеб.

Еще одно интересное решение – садовые качели с гамаком. У них нет спинки. Она просто не нужна тем, что хочет в полный рост растянуться на мягком ложе и покачаться на нем, убаюкивая себя.

Можно подвесить качели на двух цепях, а можно и на одной. Так у вас получится интересная инсталляция, под названием кресло-качели. Одна точка крепления позволяет не только раскачиваться в любую сторону, но и вращаться вокруг своей оси.

Главное не подвеска, а удобная основа. Вот девиз разработчиков, придумавших очень простую и оригинальную конструкцию. Эти качели состоят из единственного ажурного металлического кресла, подвешиваемого за веревку к прочной ветке дерева.

Отдыхать, так отдыхать! Так решили конструкторы, разработавшие следующий вариант садовых качелей. Как мы видим, здесь прямо на скамейке удобно разместился небольшой столик для напитков и десертов. Для ног придуманы отдельные опорные площадки, позволяющие уставшим мужчинам растянуться во всю «богатырскую ширь».

Рассмотрев наиболее интересные варианты садовых качелей, перейдем к практической части нашей статьи. В ней мы расскажем о том, как сделать качели из металла своими руками.

Маленькая детская качелька или качели для всей семьи?

Первый шаг, который предстоит сделать домашнему умельцу – выбор варианта будущей качели. Если вам хочется порадовать ребенка, то сделайте для него одинарную металлическую конструкцию – «сиденье на цепочке».

Такие качели собираются из четырех гнутых профильных труб и центральной поперечины, к которой крепится сиденье на цепочке или на тросе. Преимуществом данного решения является простота сборки и разборки. По окончании летнего сезона конструкцию можно демонтировать и сложить в сарай.

Если вас устраивает стационарный вариант, то изготовление садовой качели для ребенка можно выполнить немного проще. Купив несколько металлических труб (диаметр 1,5-2 дюйма), из них сваривают две опорные боковины с нижней распоркой. К ним на сварке крепят верхнюю поперечину из отрезка трубы и делают в ней два отверстия для установки проушин.

Вместо проушин к поперечине можно приварить две стальные обоймы с подшипниками. В этом случае вместо цепочки используются гладкие стальные стержни, к которым жестко крепится основа сиденья.

Для повышения безопасности к сиденью следует прикрепить спинку. Ее можно собрать с помощью сварки из отрезков уголка и облицевать деревянной рейкой.

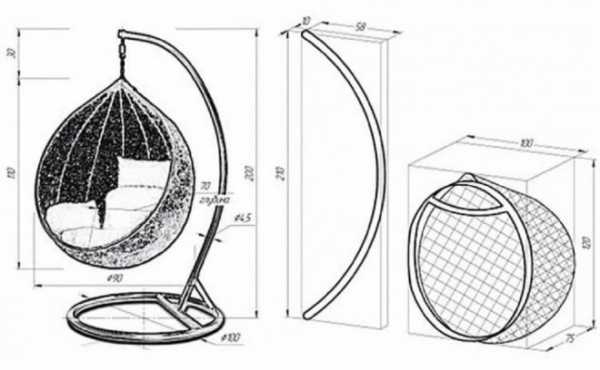

Неплохо смотрится самодельное сиденье-кресло, чертеж которого вы видите ниже. Его основа – две гнутые стальные полосы, связанные поперечными ребрами жесткости.

Для облицовки металлической основы можно использовать строганные дубовые рейки, обработанные морилкой и покрытые лаком.

Перед тем, как сделать самодельные качели, продумайте основные размеры этой конструкции и для подстраховки сверьтесь с габаритами готовых заводских изделий.

Вариант самодельных качелей из металла с козырьком

Ширина садовых качелей должна быть достаточной для размещения скамейки. Козырек, как мы уже говорили, лучше сделать пошире и пониже, чтобы обезопасить себя от внезапного дождя.

Габариты опорных боковин и высоту качелей подбирайте из соображений максимальной устойчивости и жесткости. Для улучшения этих характеристик, можно забетонировать в площадке резьбовые анкера, к которым после завершения сборки будут крепиться опорные части стоек.

remstroysam.ru
