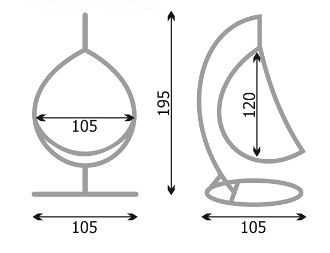

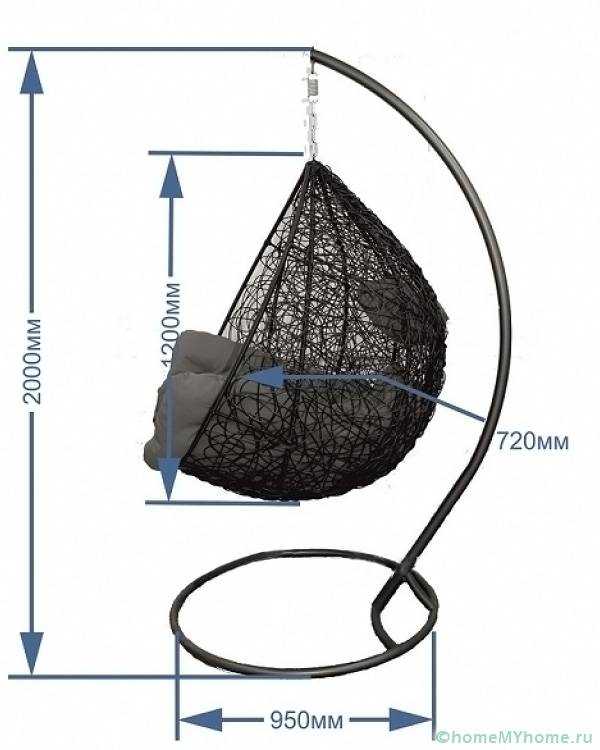

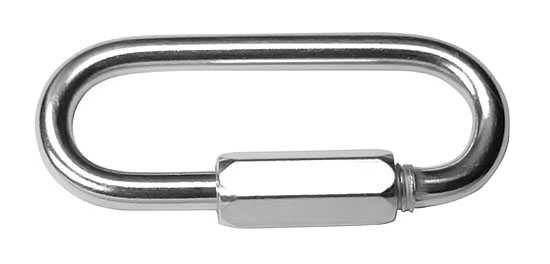

Для цепей можно использовать специальные крепежи

• Минимальные размеры опоры для устойчивости конструкции – 250 на 150 сантиметров.

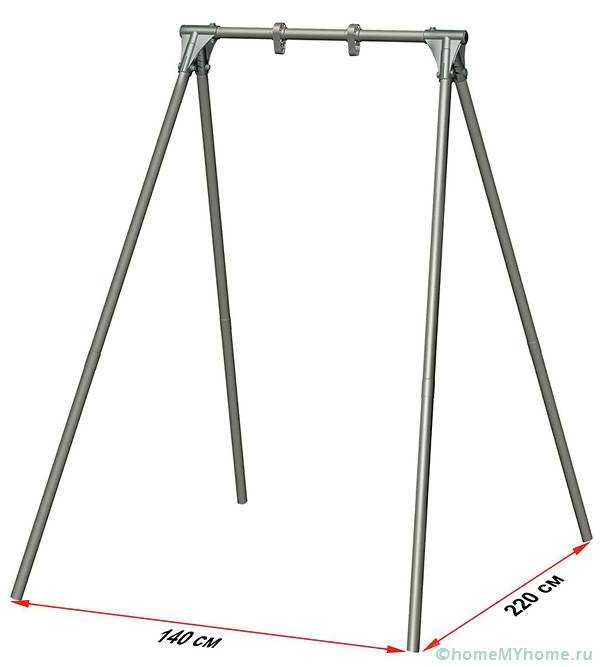

• Наиболее устойчивы опоры в форме буквы А.
• Если к А-образным опорам приварить нижние поперечины, качели можно не бетонировать и при необходимости передвигать на другое место.

Качели с нижними поперечинами можно поставить в любое место участка

• Для детских моделей лучше делать одно или двухместное сидение. Широкие скамьи больше подходят для взрослых.
• Цепи для детских конструкций лучше выбирать с мелким звеном, чтобы ребёнок не прищемил пальцы.
• Перед покраской конструкцию лучше обработать составом от ржавчины.

Детские модели лучше выкрасить яркими красками

• Если покрасить качели автоэмалью, они долго не будут ржаветь.
• Чтобы в отверстия труб-опор не попадала вода, нужно сделать заглушки.

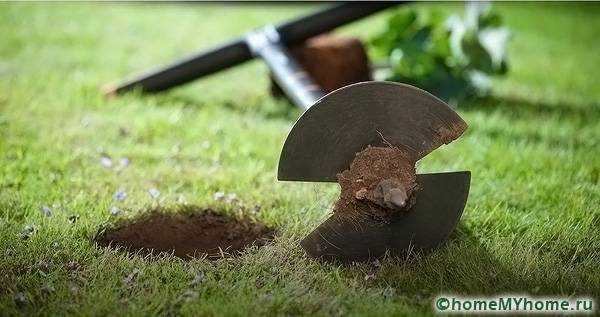

• Для бетонирования опор применяется цемент марки М400.

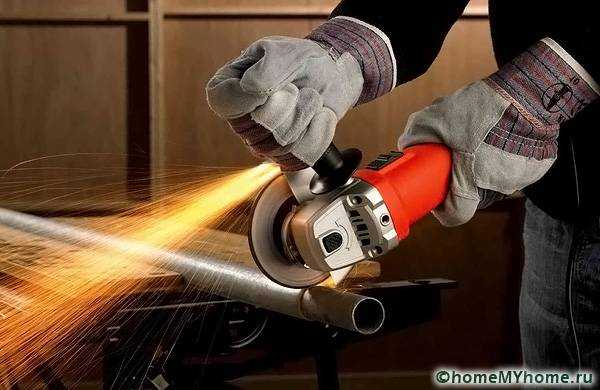

Садовые качели своими руками из металла, чертежи и размеры и фото которых были приведены, являются классическими для дачного участка. Для их изготовления понадобится металлическая труба и деревянные планки. Домашний мастер может внести в эти конструкции оригинальные изменения, которые придадут устройству эксклюзивный вид.

Видео: красивые самодельные качели

homemyhome.ru

дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

О конструкциях

Содержание статьи

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

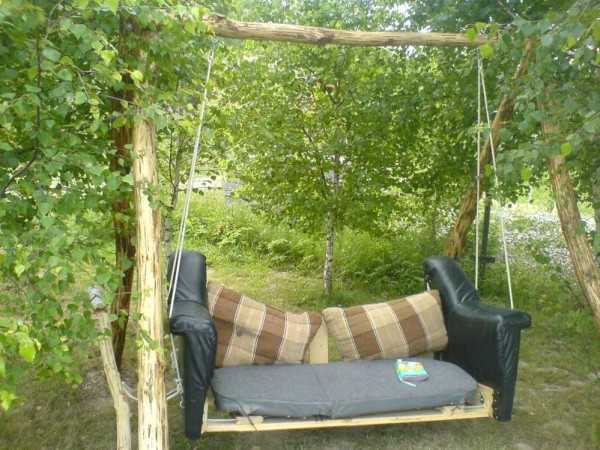

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Как построить беседку из дерева своими руками читайте тут.

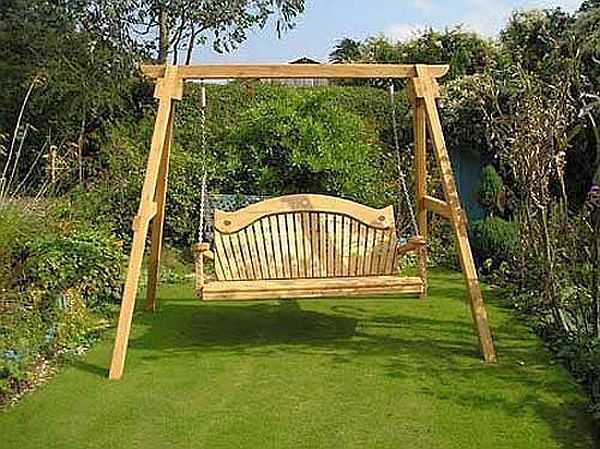

Делаем качели своими руками из дерева

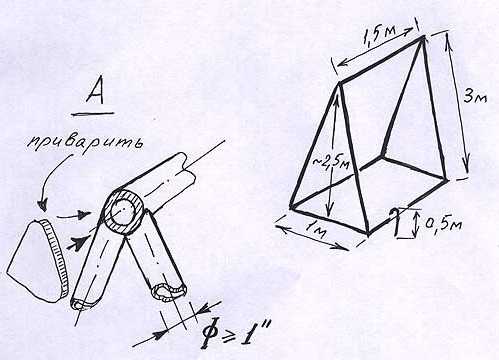

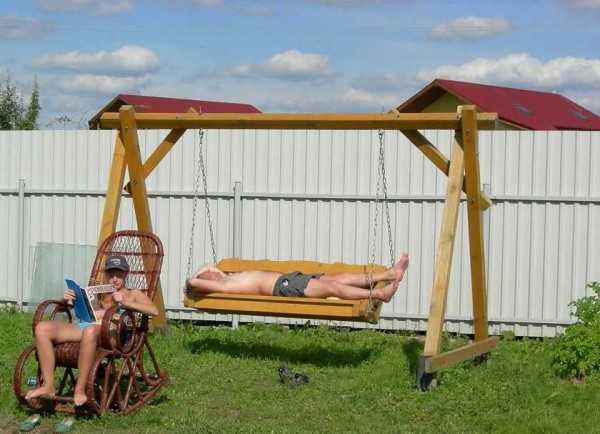

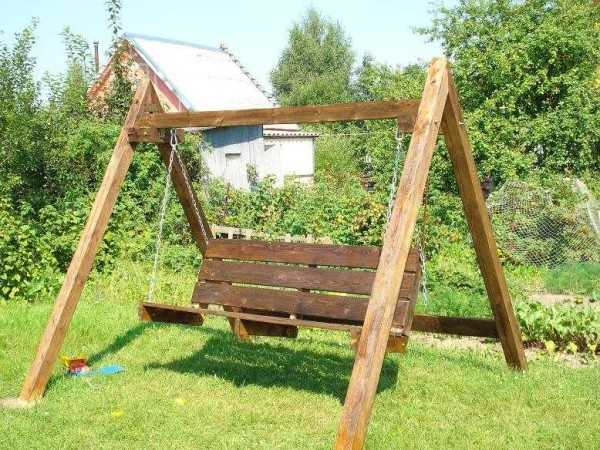

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Перечень материалов для изготовления качели-скамьи

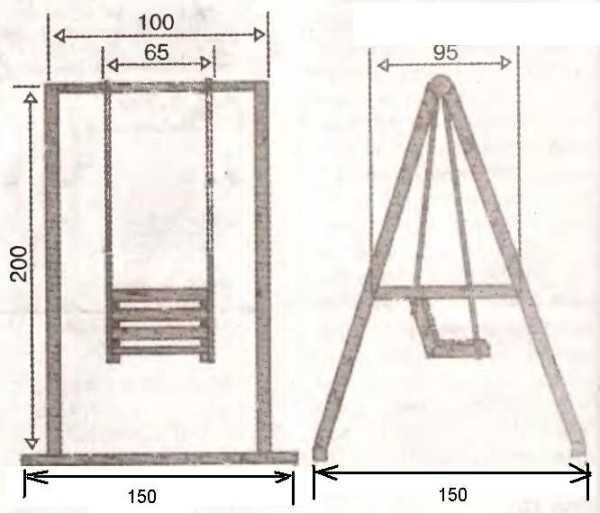

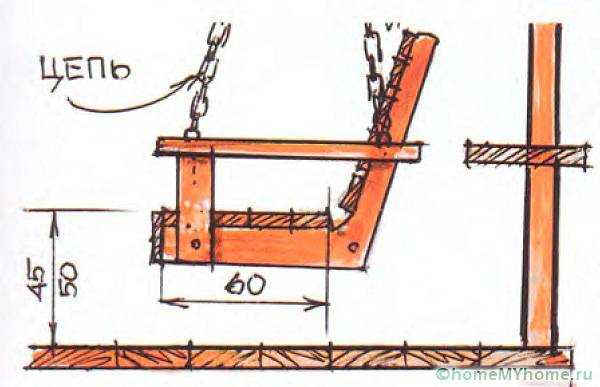

Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Тут добавлена перекладина, разъезжаться нечему

Самая простая конструкция, но «ноги» могут разъезжаться

Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

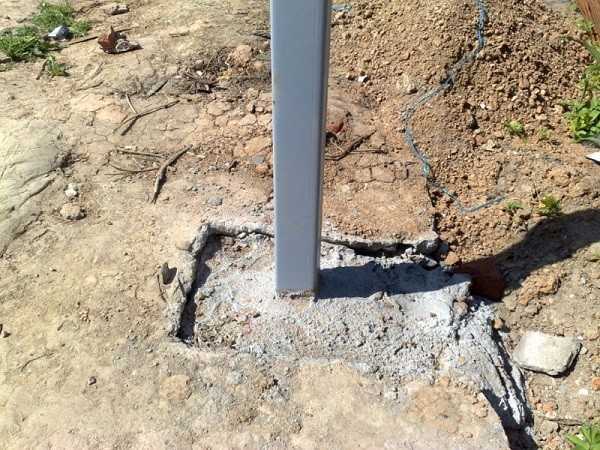

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочесть о бассейнах для дачи.

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично. Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает…

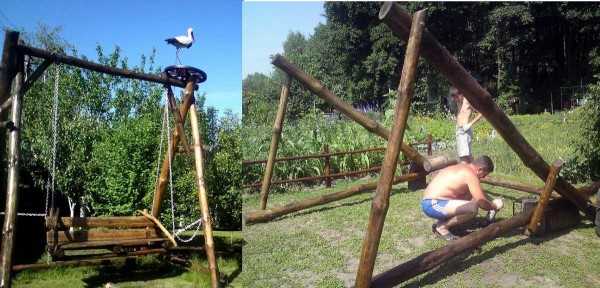

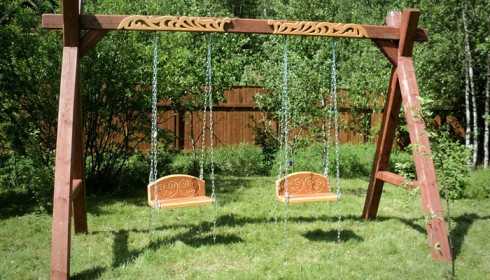

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

О скамейках для сада и участка можно прочесть тут.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Как построить детский игровой домик на дачном участке или возле дома читайте тут.

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

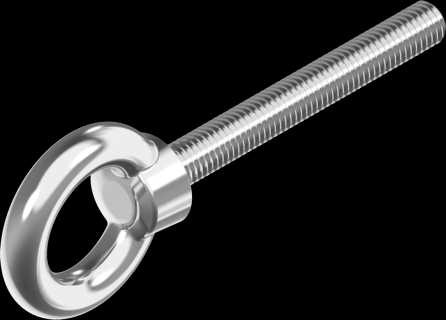

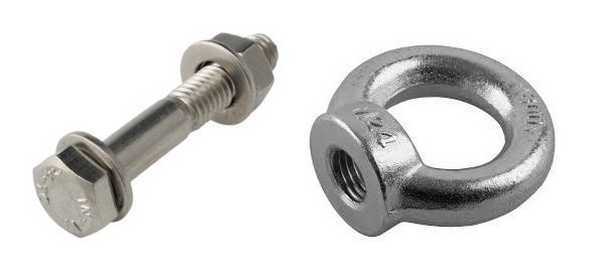

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

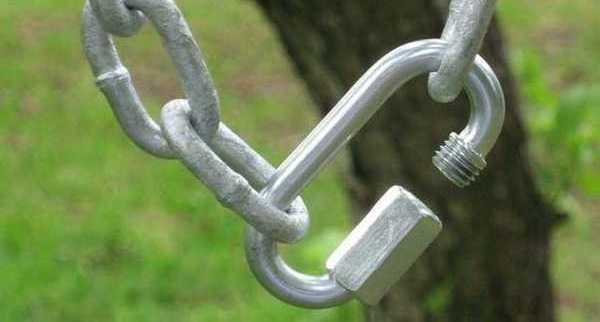

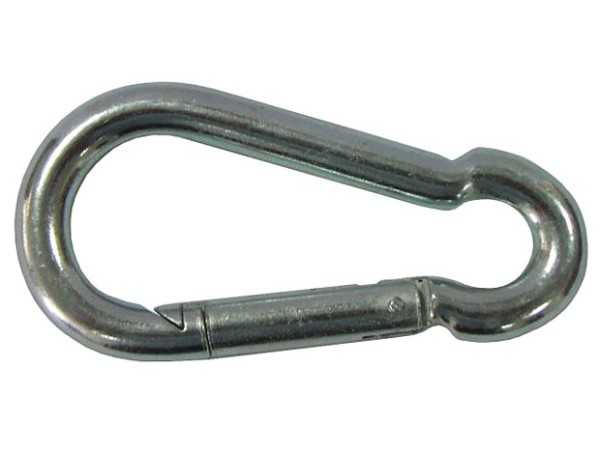

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

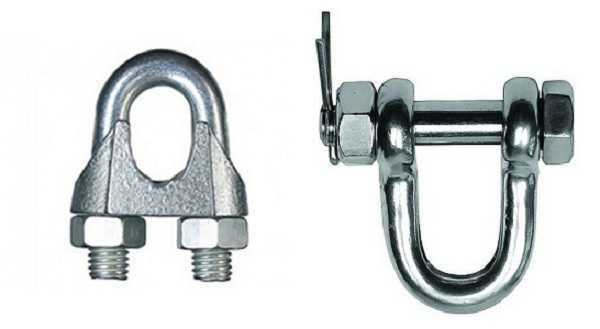

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

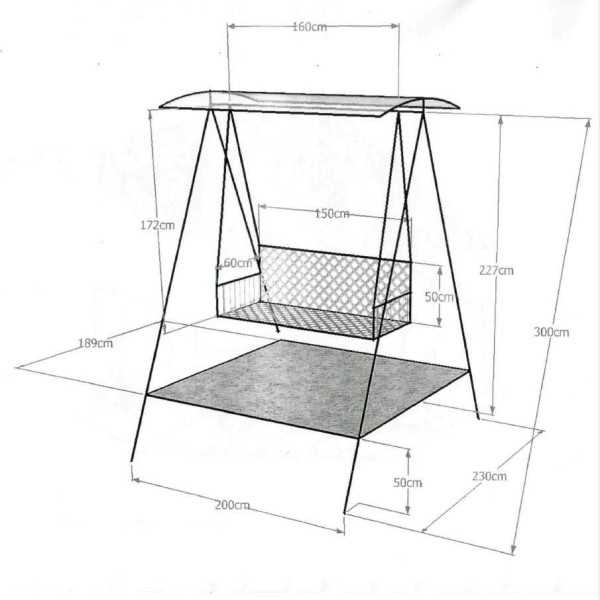

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм,  доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

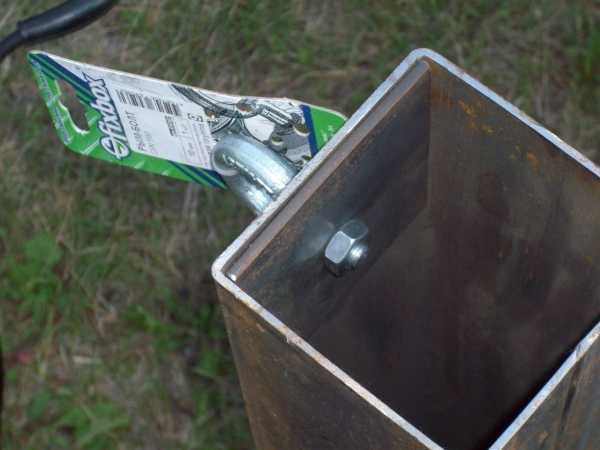

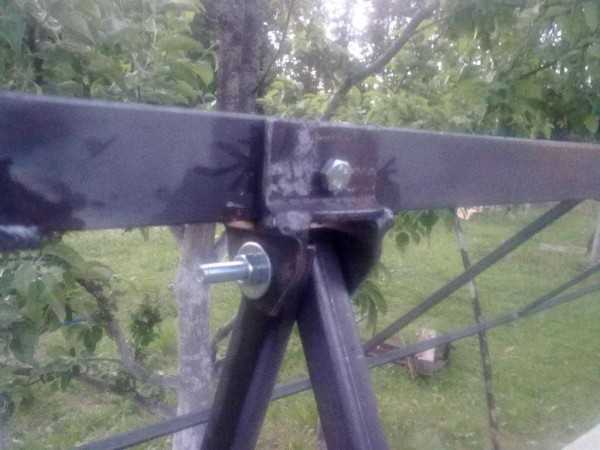

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

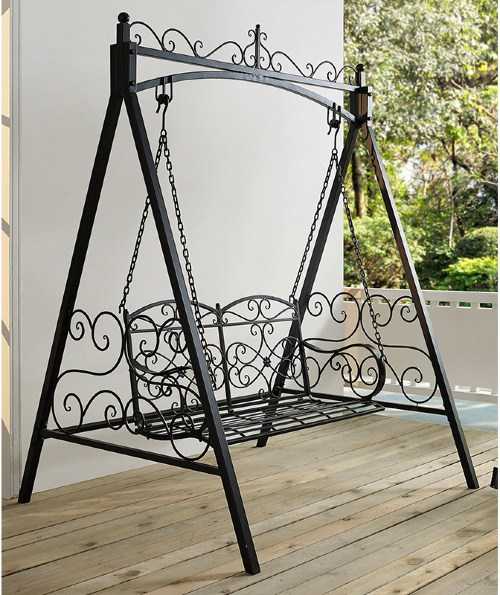

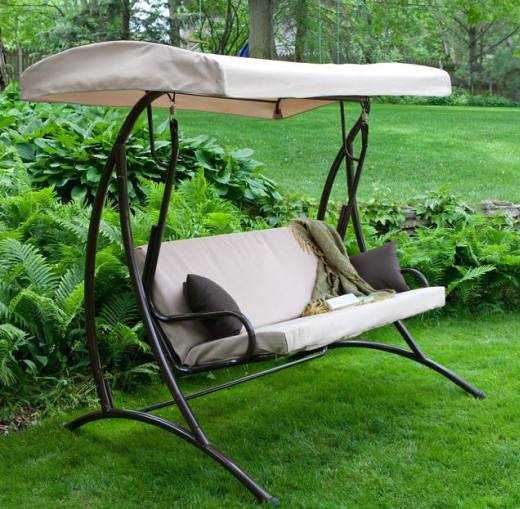

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

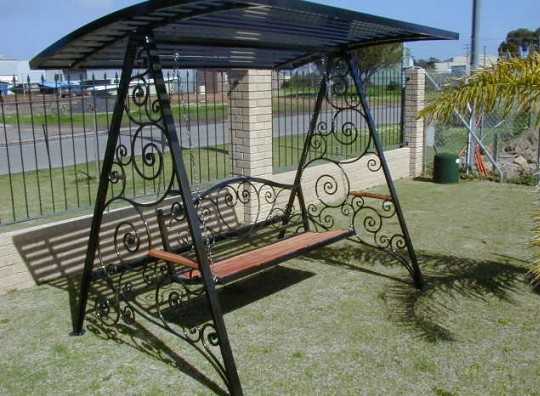

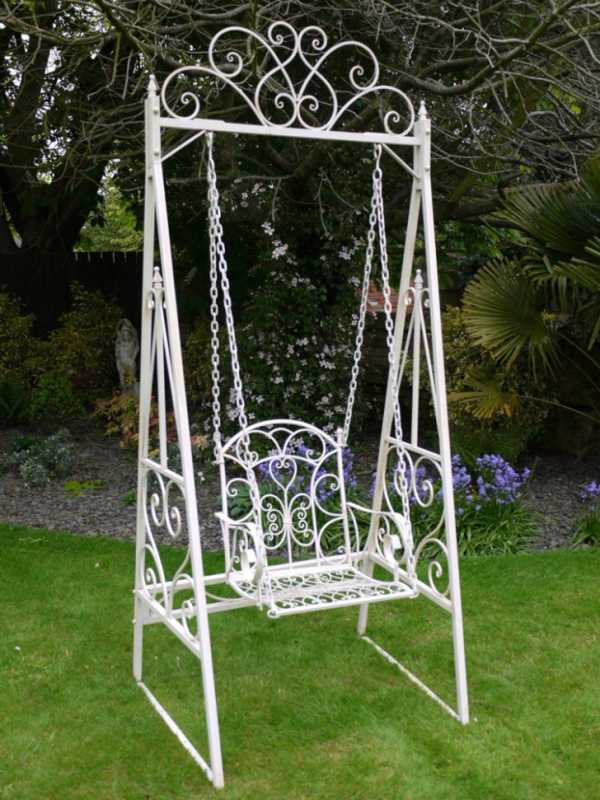

Несколько фото-идей от авторов и владельцев подобных конструкций.

Такие металлические качели своими руками можно сделать при наличии трубогиба

Это вариант из металла самой первой конструкции

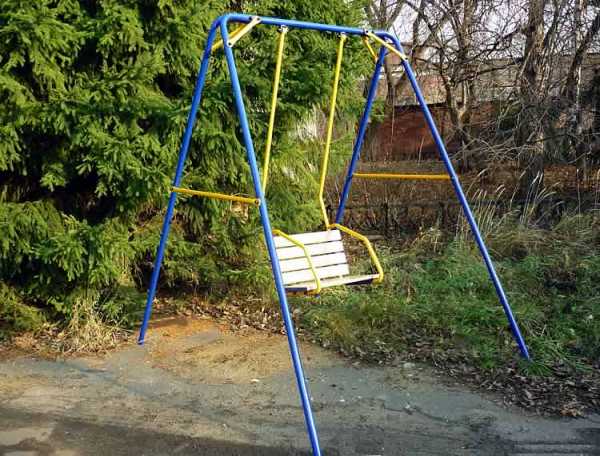

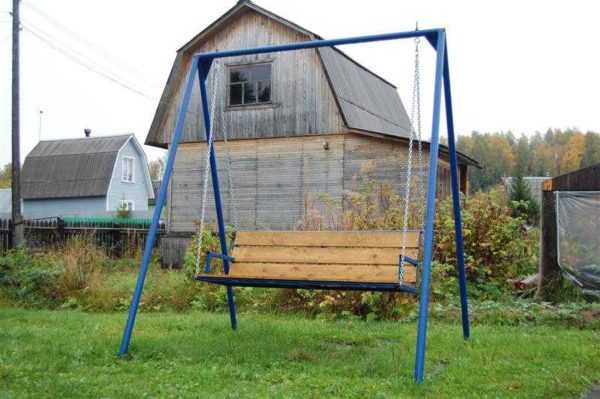

Классика жанра: все просто и без излишеств

О конструкциях и изготовлении металлических мангалов можно прочесть в этой статье.

Детские качели

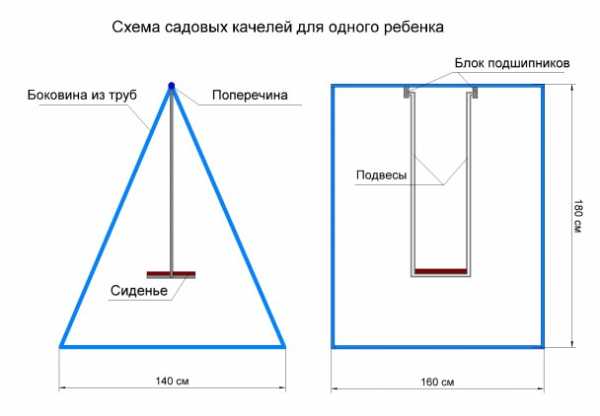

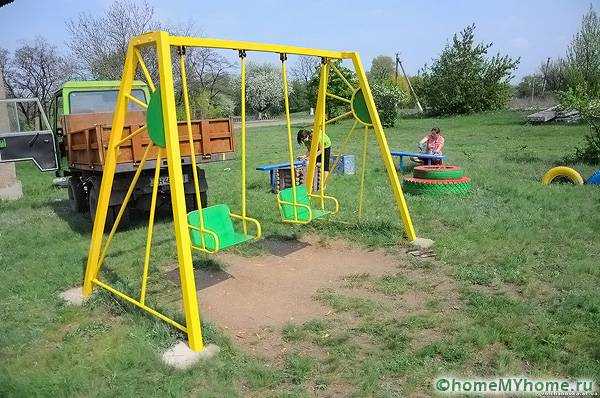

Для детей можно сделать такие же по конструкции, но меньшего размера.

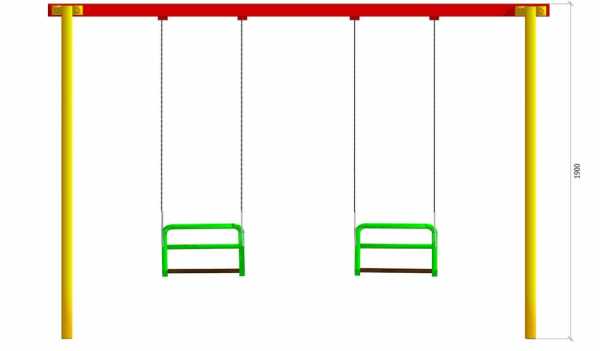

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

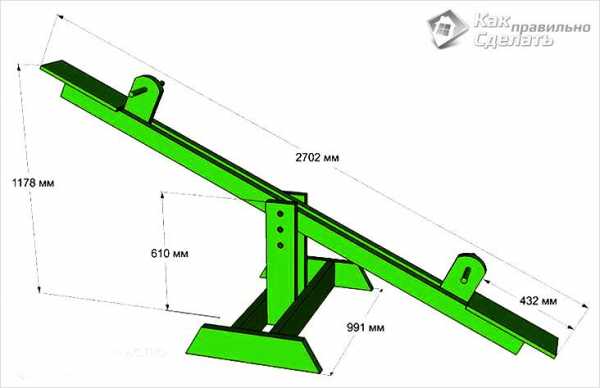

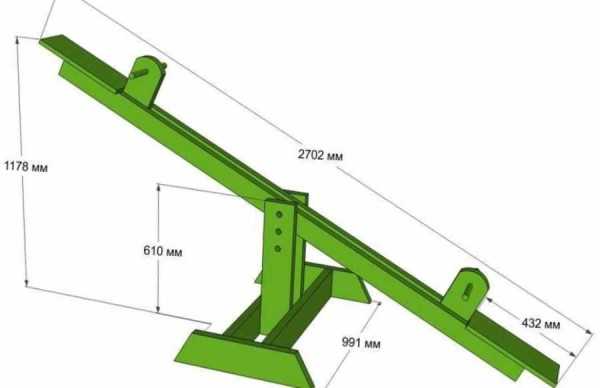

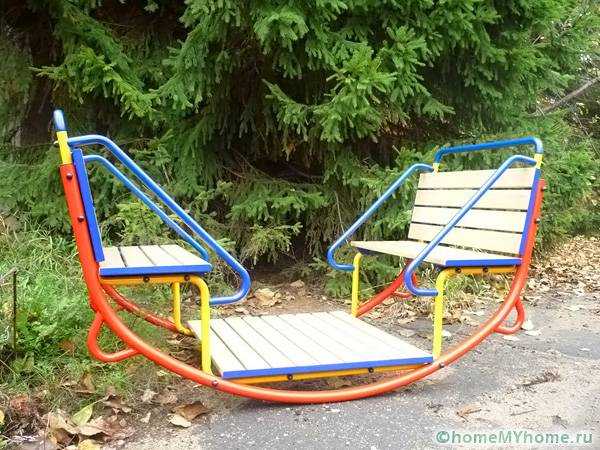

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

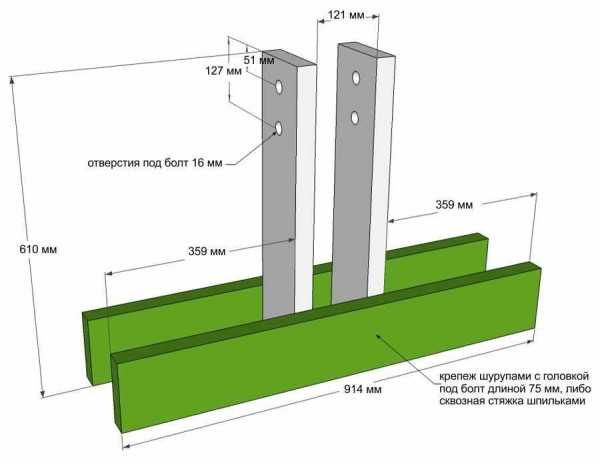

Стойки для качели-балансира

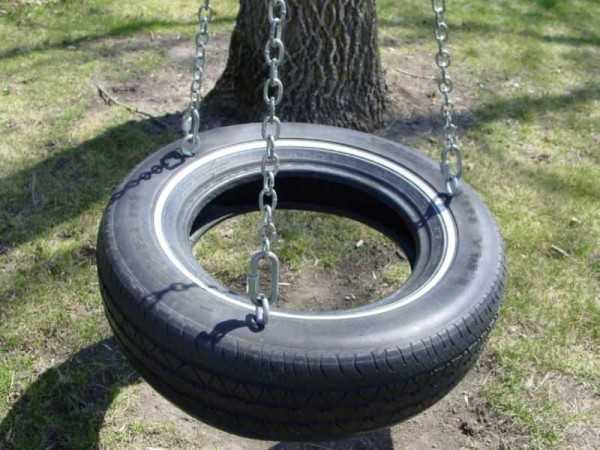

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

stroychik.ru

Подробное описание сборки качелей из труб своими руками из различных материалов

Все меньше дети стремятся проводить свое свободное время на улице в то время, когда дома их ждут планшеты, смартфоны и прочие гаджеты. Чтобы задержать их на свежем воздухе подольше и заставить активно двигаться родители должны идти на всякого рода ухищрения. Наиболее простой, доступный и не затратный способ будет рассмотрен в данной статье.

Изготовление металлических качелей из труб своими руками простой конструкции

Для того чтобы изготовить изображенные на фото качели из труб своими руками необходимо приготовить такие инструменты и материалы:

1. Трубы следующих диаметров:

5 см – 1,5 м;
6.3 см – 6.2 м;
2.4 см – 8.4 м;
2.7 см – 1.2 м;
9 см — 1 м;
2х2х0.2 см – 5 м (профильная).

2. Подшипники – 2 шт. (внешний диаметр — 8.5 см, внутренний диаметр — 3 см).

3. Карабины – 2 шт.

4. Цепь.

5. Пластина металлическая 5х0.5 см – 2 м.

6. Доски.

7. Сварочный аппарат.

8. Ножовка по металлу.

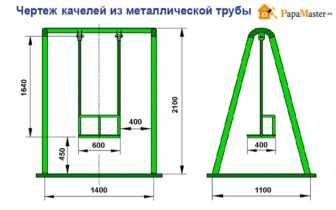

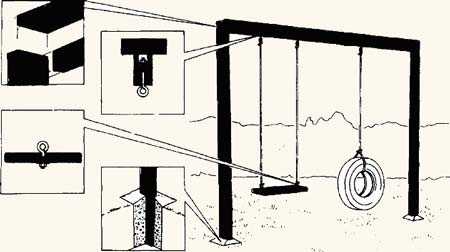

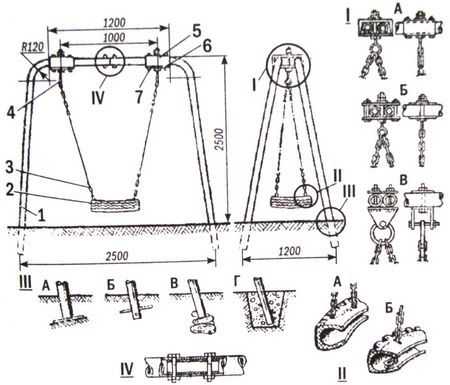

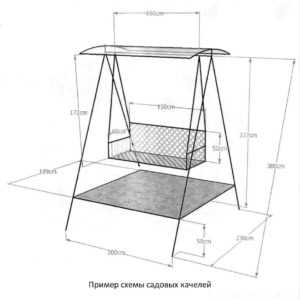

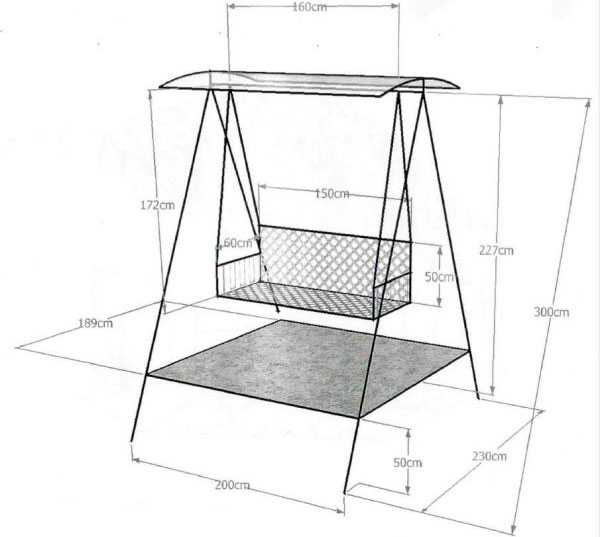

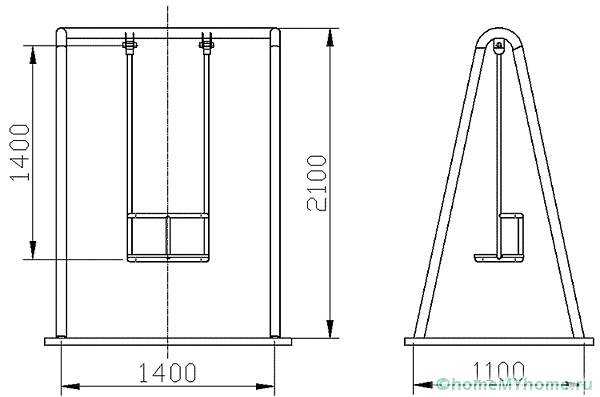

чертеж качелей из металлической трубы

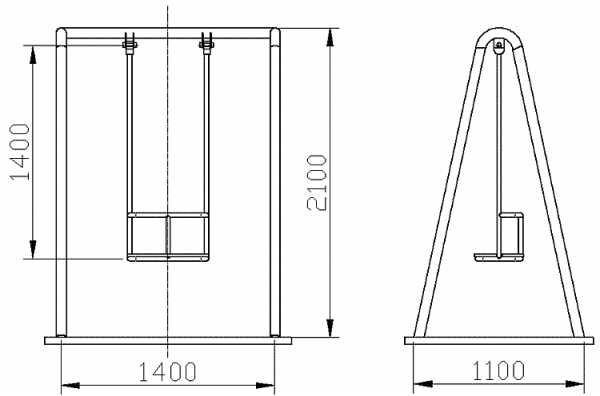

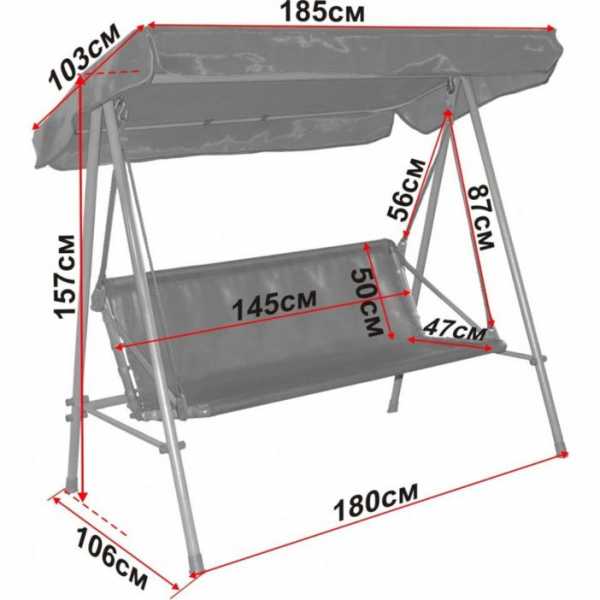

чертеж подвесных качелей из металлической трубы

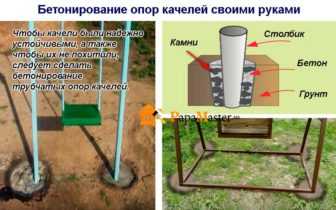

бетонирование опор качелей

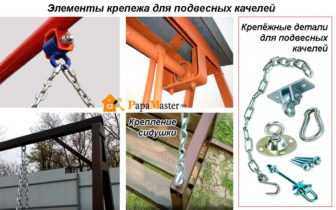

элементы крепежа для подвесных качелей

ЧИТАТЬ ПО ТЕМЕ:

Детская площадка на даче своими руками станет для ребенка самым желанным уголком отдыха.

Сборка данной конструкции проходит в следующем порядке:

1. Отрез длиной 6.2 м распиливается на две равные части. Длина стоек выходит 3.1 м, их них 80 см будет находиться под землей, соответственно высота будущей конструкции 2.3 м.

2. Отрез длиной 1.5 м приваривается своими краями к верхушкам опор высотой 3.1 м.

3. От пластины отпиливаются два отрезка длиной по 10 см. В каждом из них проделывается по два отверстия диаметром по 3 см.

4. В верхние отверстия пластин продевается сегмент длиной 1.2 м. Пластины привариваются на расстоянии 20 см от краев сегмента.

5. От элемента диаметром 9 см отпиливаются два отрезка шириной около 5 см. Данные отрезки продеваются на верхнюю горизонтальную планку конструкции. В свободное пространство насаженных колец вставляются подшипники.

6. Далее кольца обвариваются и сжимаются таким образом, чтобы их форма обтекала окружность отреза, на который они насажены, и подшипники, вставленные в них. Готовые элементы имеют форму восьмерки. При обваривании колец важно периодически охлаждать подшипники.

7. Во внутренние отверстия подшипников вставляется отрез с приваренными к нему пластинами. Внешние края колец закрываются отрезками пластины для предупреждения выпадения подшипников из них.

8. Каркас устанавливается на место, края опор закапываются в землю и заливаются бетоном.

9. Отрез длиной 8.4 м распиливается на четыре равные части. К каждой опоре приваривается под наклоном при помощи небольших пятаков из металлической пластины по два сегмента диаметром 2.4 см.

10. В отверстия на отрезках пластин расположенных под верхней планкой продеваются карабины, к которым пристегивается цепь удерживающая сидение.

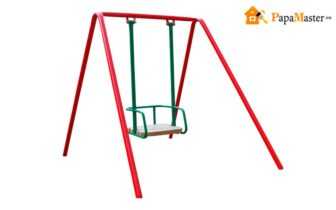

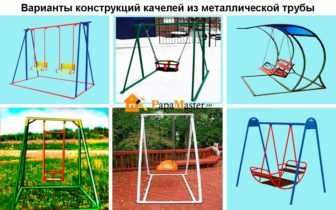

варианты конструкций качелей из металлической трубы

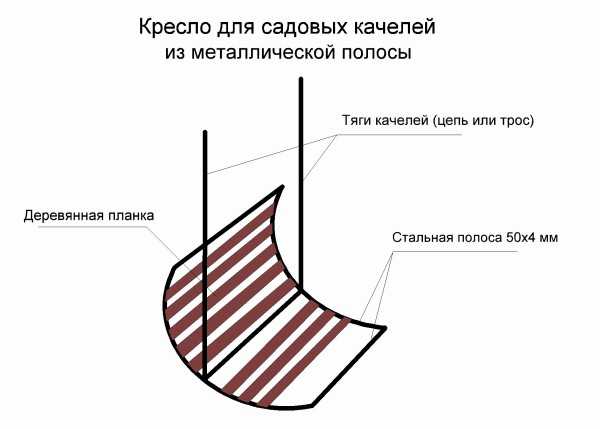

варианты сидений

Сборка простой пластиковой конструкции легкого веса

Для изготовления пластиковых качелей из труб своими руками следует приобрести следующие материалы и инструменты:

1. Труба диаметром 4 см.

2. Тройники У-образные – 4 шт.

3. Тройники Т-образные – 4 шт.

4. Уголки – 6 шт.

5. Сварочный аппарат.

6. Болты с крючками или кольцами, гайки.

Собираются данные качели из труб своими руками следующим образом:

1. Основной материал нарезается на три сегмента длиной 1.2 м, два сегмента — 2 м, четыре сегмента – 1.8 м.

2. К краям одного элемента (1.2 м) привариваются уголки. У оставшихся двух элементов отрезаются от краев участки, длина которых соответствует ширине тройников Т-образных. После данные тройники привариваются к каждому краю элементов, а после них привариваются уголки (соединительным элементом выступает небольшой отрезок основного материала).

3. К уголкам первого сегмента привариваются У-образные тройники посредством того же материала (по два с каждой стороны). Выходы тройников расположенные под уклоном должны располагаться зеркально по отношению друг к другу.

4. У-образные тройники верхней планки соединяются с уголками нижних планок посредством отрезов длиной 1.8 м.

5. Т-образные тройники нижних двух планок соединяются друг с другом отрезами длиной 2 м.

6. В верхней планке проделываются отверстия, в которые вставляются болты с крючками фиксируемые гайками. На крючки подвешивается сиденье.

ЧИТАТЬ ПО ТЕМЕ:

Простые и оригинальные кресло-качели легко сделать самому.

Приобретение данных конструкций совершенно не оправдано в финансовом плане. Даже пластиковые модели, на порядок менее крепкие, обойдутся в несколько раз дороже, нежели покупка материалов для самостоятельного изготовления приведенных примеров. Если опыта в сварочных работах не много, рекомендуется перед началом работ потренироваться в сварке небольших отрезков металлических либо пластиковых сегментов.

papamaster.su

Садовые качели из металла, дерева своими руками: чертежи

Достаточно часто обустройство двора садового или частного дома соотносится с установкой качелей. Для сборки оборудования используют разнообразные предметы, среди которых можно упомянуть обычные доски и автомобильные шины. Этот подход распространен, но не рационален, так как существуют профессионально созданные чертежи, облегчающие монтаж качелей из металла. Если им следовать, то можно собрать устройство для приятного времяпрепровождения, коими являются обычные качели, способное прослужить максимально долго.

Конструктивные особенности металлических качелей

Большая часть качелей обусловливается наличием каркаса и зачастую его делают из металла. Подобные конструкции подразделяются на 2 вида:

• сварные;
• сборно-разборные.

Первый вариант наиболее проблематичный в плане сборки в домашних условиях. Это связно с тем, что здесь требуется специальное оборудование в виде сварочного аппарата и умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, а это гарантия долгого срока службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому без должных навыков и специального оборудования. При этом существуют значимые минусы такой конструкции. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции. В результате создается люфт и качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости конструкции.

С точки зрения конфигурации опор качели могут иметь:

• каркас, напоминающий букву «А», где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткость им придает перекладина, которая и делает похожими качели на упомянутую букву. Также встречаются конструкции Л-образной формы без наличия перемычки;
• каркас, в котором перекладины соединяются так, что они формируют своего рода букву «П». Это вариант отличается меньшей устойчивостью на фоне не больших трудозатрат, так как установка таких качелей более простая. Для придания П-образным качелям достаточной устойчивости следует позаботиться о том, чтобы опоры был качественно забетонированы.

С конструкцией металлических качелей разобрались, но надо иметь в виду, что эти устройства могут подразделяться в зависимости от других особенностей конструкции:

• стационарные, которые нельзя переносить из-за того, что их опоры забетонированы;
• переносные, устанавливаемые с помощью обеспечения соединений посредством анкерных болтов.

Дети до 6 лет

Маленькие дети отличаются небольшим весом, что позволяет создавать качели, простые с точки зрения конструкции. В то же время не стоит забывать о надлежащем уровне безопасности, который должен быть максимально высоким. Для качелей этого вида подойдет труба диаметром более 50 мм. Перед тем, как приступить к сборке, следует позаботиться о составлении подробного чертежа.

Л-образная конструкция, имеющая высоту от 1,5 до 2 м, в данном случае вполне уместна. Оптимально, если качели будут реализованы в виде переносного варианта, что достигается за счет приваривания квадратного основания. Далее используют металлический прут, который загибают так, чтобы он принял форму крюка. Длина такой заготовки должна быть порядка 1 метра с учетом того, что около 50 см прута окажется под землей. Для обеспечения приемлемой устойчивости достаточно закрепить качели в четырех точках.

Как крепить сиденье?

Для монтажа сиденья потребуется обеспечить возможность крепления подвеса, что может быть выполнено следующим образом:

• применить хомуты соответствующего профиля, дополненные крюком для подвеса;
• воспользоваться тем, что сделать отверстия в перекладине и установить в них анкерные болты с закрепленной на конце петлей;
• смонтировать подшипники, являющиеся надежным способом крепления, но требующим постоянной смазки, если не хотите получить раздражающий скрип.

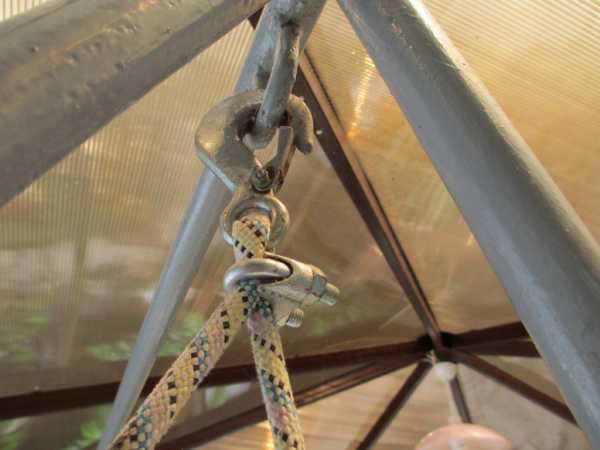

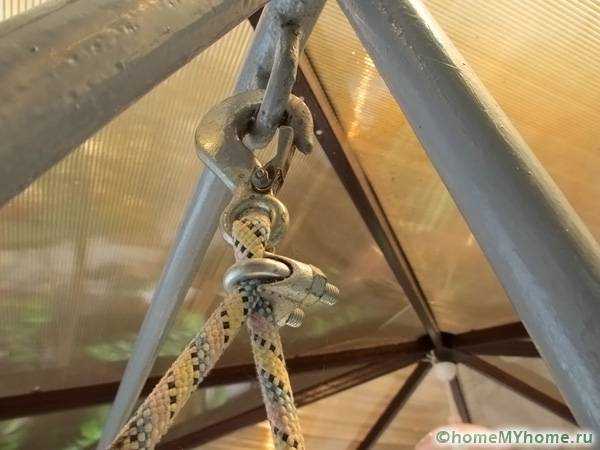

Непосредственно сиденье подвешивают за счет веревки из синтетики (альпинистское снаряжение), цепи и металлического троса (автомобильный). Не рекомендуется брать бытовые приспособления. Если будет выбран вариант с цепью, то лучше подвесить оцинкованное изделие данного вида. Простая цепь будет ржаветь, а ее покраска – это проблематичное мероприятие.

Лучший материал для сиденья – дерево. Если предполагается установка большого по размеру посадочного места, то металлический каркас обязателен.

Конструкция на болтах

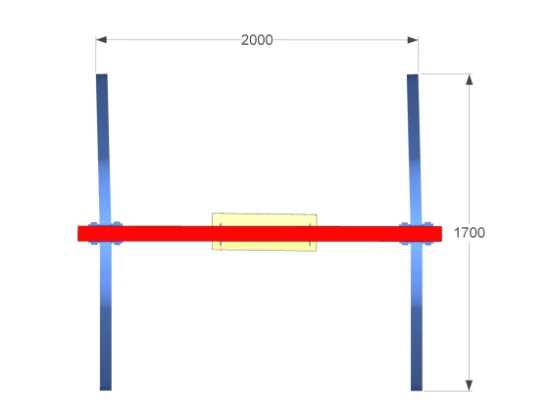

Если нет возможности использовать сварочный аппарат по тем или иным причинам, то можно собрать конструкцию в виде буквы «П» на болтах. Для этого понадобится профиль, имеющий сечение 60 на 60 мм. Выбор именно такого изделия связан с тем, что подобного вида профиль обладает большей прочностью по сравнению с круглым. Опоры должны иметь длину около 3 метров с учетом того, что около 50 см уйдет в землю для придания требуемой устойчивости.

Предполагаемая высота качели – 2 м. Что касается длины перекладины, то здесь доступна определенная вариативность, зависящая от того, сколько предполагается установить посадочных мест и какого размера. Один каркас допускает монтаж до 3 сидений. Материал тот же – профиль сечением 60 на 60 или 60 на 40 мм.

Перекладина закрепляется на стойках посредством болтов, дополненных контргайками и шайбами Гровера. Для этого подготавливаются с помощью сверления требуемые отверстия, которые укрепляются за счет толстых металлических пластин, устанавливаемых изнутри.

После этого для завершения монтажа достаточно лишь закрепить сиденье на подвесе.

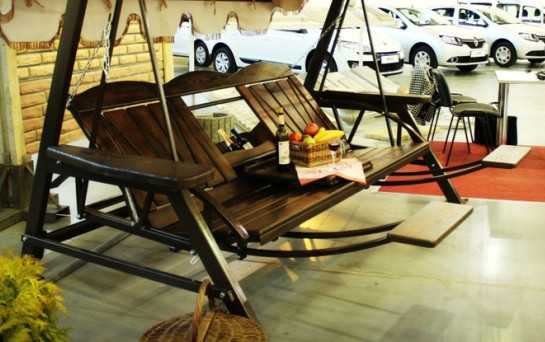

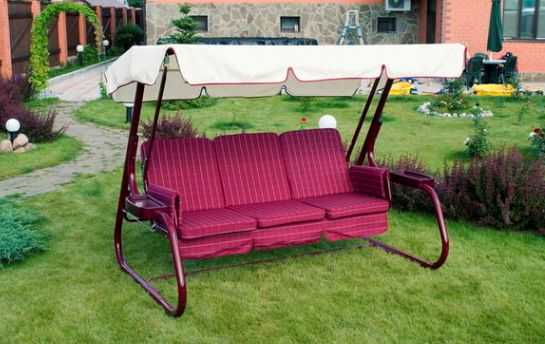

Качели в виде лавочки

Конструкция подобных качелей несколько отлична от того, что было описано выше, так как в данном случае следует учитывать большую нагрузку. Такие качели должны выдерживать не только более массивное сиденье, коим является лавочка, но и вес нескольких человек. Здесь опоры ставятся гораздо шире, а в качестве стоек используется труба большей толщины.

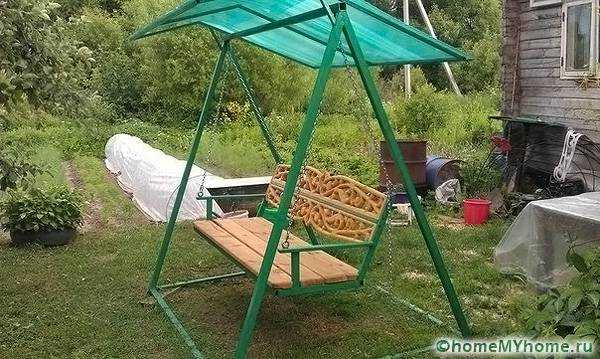

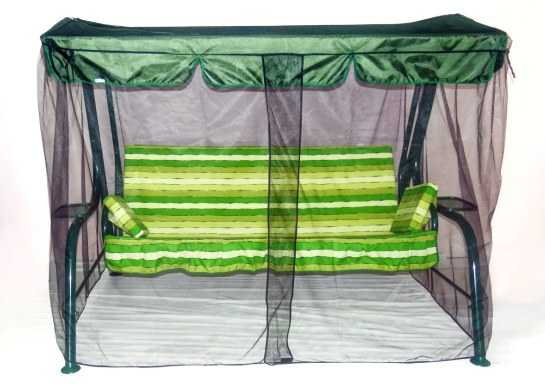

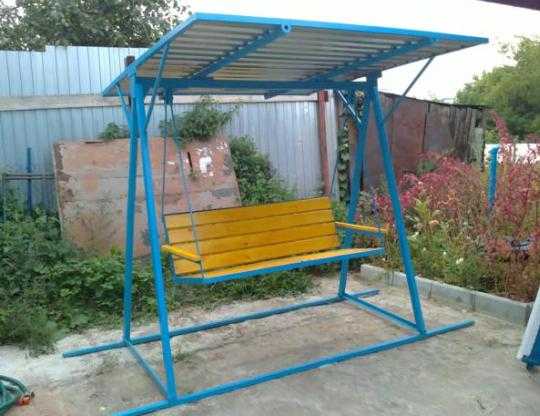

Для увеличения комфорта над качелями можно соорудить навес с целью защиты от солнечных лучей из дерева, ткани или поликарбоната. Также дополнительное удобство создадут мягкие подушки на качелях.

Инструкция по изготовлению металлических качелей

Изготовление практически любых качелей доступно собственными силами, так как этот процесс достаточно простой. Хотя сейчас мы рассмотрим несколько усложненный вариант за счет того, что он предусматривает использование сварки.

1. Нарезка заготовок из труб: боковые стойки длиной 2 метра, перекладина – от 1,5 до 2 метров, 4 трубы, имеющие произвольную длину, которые необходимы для сборки основания.
2. Зачистка труб посредством напильника или шкурки, чтобы избавиться от заусениц.
3. Сваривание труб для основания под прямым углом.
4. Приваривание стоек к основанию, а затем – перекладины к стойкам.
5. Рытье 4 ям, которые должны получиться глубиной не менее 80 см.
6. Вставка в ямы металлических балок длиной немногим больше их глубины.
7. Заливка ям бетонным раствором: по одной части цемента и щебня, две части песка и вода. Для того чтобы бетон набрал требуемую прочность, следует подождать неделю и только после этого продолжить монтажные работы.
8. Изготовка крючков для подвеса посредством анкеров с последующим их привариванием.
9. Приваривание собранного каркаса к торчащим из земли металлическим балкам.
10. Установка сиденья.

Еще один вариант изготовления качелей собственными силами

Столбы

Для большей надежности лучше всего боковины конструкции делать в виде буквы «А». Также возможен вариант, когда каркас собирается из одинарных столбов, а требуемую устойчивость ему придают уголки, устанавливаемые внизу. Распространенностью отличается вариант, когда сначала сваривают основание из труб в виде прямоугольника, к которому крепят два треугольника, устанавливаемых вертикально, и перемычку, добиваясь этим визуального соответствия букве «А». Если исключить металлическое основание, превращающее устройство для качания в передвижную конструкцию, то необходимо позаботиться о бетонировании стоек.

Перекладина

Установленные треугольники дополняют перекладиной. Созданная таким образом конструкция фиксируется с помощью подготовленных траншей или ям, соблюдая ее выравнивание в обеих плоскостях. Затем углубления заливаются бетоном, которому надо дать время для полного затвердевания.

Сиденье

Качалка, ориентированная на взрослых, преимущественно имеет вид стандартной скамейки без ножек. Если же качели предназначаются для детей, то лучше устанавливать одноместное сиденье или максимум двухместное.

Цепи

Обустройство подвесов из цепей – это дорогостоящее мероприятие, но желательное, так как такие изделия отличаются максимальной прочностью, способствуют раскачке и обусловливаются ярко выраженными признаками изнашивания, что позволяет вовремя заметить критический износ, а это безопасность. Если качели детские, то следует подвешивать мелкокалиберные цепи для исключения вероятности защемления пальцев.

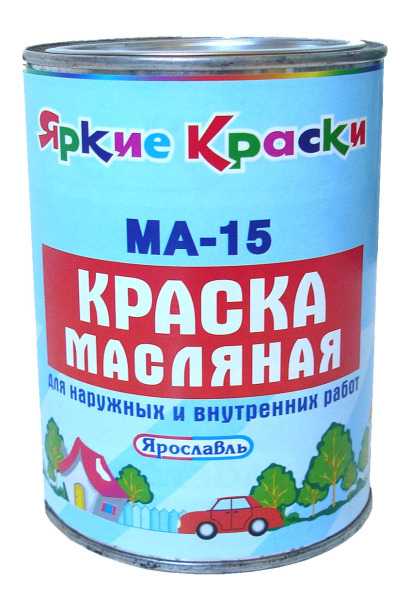

Покраска

Окончательная сборка конструкции должна завершаться покраской. Это придает привлекательный вид собранному устройству и защищает его от коррозии.

Преобразователь ржавчины

Для большей защиты от коррозии применяют преобразователь ржавчины, нанесение которого обеспечивает образование барьерной пленки на пути агрессивного воздействия среды. Обычно этот состав наносится на металл до покраски.

Шарикоподшипники для обустройства качелей

С помощью шарикоподшипников можно создать качели, которые будут служить, если и не вечно, но очень долго. Применение этих элементов в конструкции исключает трение, что определяет долговечность таких качелей, избавляя также от скрипа.

Всеми признается, что качели в виде буквы «А» – это наиболее оптимальная конструкция, но она занимает много места, а применительно к тем же садовым участкам данное обстоятельство является критическим. Поэтому в нашем случае мы рассмотрим установку П-образных качелей, устойчивость которым придает собранная соответствующим образом опора.

Для этого понадобится следующий материал:

• труба диаметром около 70 мм, необходимая для установки основных элементов конструкции;
• уголок 20 мм для вспомогательных стоек;
• уголок 40 мм для раскосов;
• уголок 63 мм для фиксации перекладины.

После этого можно переходить к непосредственной установке запланированной конструкции, что предполагает следующий набор действий:

1. Копаем в соответствии с разметкой 6 ямок глубиной не менее 70 мм.
2. Выставляем столбы опоры строго вертикально, что делается с помощью уровня. Все части конструкции, которые будут закапываться в землю желательно обмазать битумной мастикой.
3. Привариваем опору в виде горизонтали из уголка 63 мм.
4. В ямки по периметру устанавливаем уголки и привариваем их к горизонтальной направляющей.
5. Заливаем в ямки бетон.
6. Переходим к сборке узла на базе подшипников.

Для монтажа подшипников используется металлическая лента толщиной порядка 3 мм, которую требуется загнуть. Затем в подшипники вставляется труба и немного обваривается с учетом того, чтобы не задеть сами подшипники, так как это может привести к выходу их из строя. Закрепление подшипников на ленте осуществляется посредством отрезкой уголков, которые привариваются к ленте.

Внимание! Опорные столбы и качающиеся части качели должно отстоять друг от друга на расстоянии не менее 50 см. Такая необходимость вызвана требованиями безопасности, чтобы рука ребенка не попала между этими элементами, так как он всегда может ее вытянуть в процессе качания.

На заключительном этапе сборки остается только приварить остальные элементы конструкции, включая раскосы, которые должны быть достаточно короткими, чтобы уменьшить габариты собираемого устройства. Устойчивость конструкции в данном случае сохранится за счет наличия достаточного числа точек опоры и использования трубы 70 мм.

Еще один вариант качелей на подшипниках

Разобьем поэтапно процесс работы по обустройству качелей на подшипниках.

Этап I

Изготовление каркаса. Для чего понадобятся трубы 50 и 63 мм. Из них собирается П-образная конструкция из двух труб диаметром 63 мм и длиной около 3 м каждая, к которым приваривается горизонталь из трубы диаметром 50 мм. Диагонали получившейся буквы «П» должны быть одинаковыми.

Этап II

Крепление подшипников. Чтобы установить подшипники, потребуется отрезать 5-сантиметровые куски, что приблизительно, 90-миллиметровой трубы, а затем вставить в них подшипники и обварить, добиваясь сужения диаметра. Это создаст условия для удержания подшипников в трубе, что должно быть дополнено привариванием кусков металла с внешней стороны. После этого в получившуюся конструкцию надо вставить 27-миллиметровую трубу.

Этап III

Отверстия для подвесов и приваривание конструкции. К трубе на 27 мм должны быть приварены пластины с отверстиями для крепления подвеса. Затем собранная конструкция приваривается к перекладине буквы «П» посредством небольших пластин. Этот процесс требует осторожного проведения, так как внутри установлены подшипники. Место их установки должно быть смазано солидолом, а во время применения сварки следует использовать воду для охлаждения, чтобы исключить повреждение подшипников.

Этап IV

Готовая рама устанавливается в подготовленные ямы и бетонируется. С помощью использования профильной трубы 20x20x2 изготавливается каркас для сиденья, что предполагает применение сварки.

Этап V

Каркас для сиденья облагораживается отшлифованными досками, которые крепятся на болты. После чего каркас посредством сварки прикрепляется к цепям, а они подвешиваются на раму. Для этого можно использовать карабины, что позволит с легкостью регулировать длину цепей.

Этап VI

Покраска собранного устройства для качания.

Похожие статьи:

vseprotruby.ru

Садовые качели из металла — варианты и изготовление своими руками

Теплым летним днем не хочется покидать зеленую лужайку и идти на отдых в дом. Какой бы комфортной не была ваша дача, возможность посидеть на свежем воздухе ценнее пребывания в четырех стенах. Именно поэтому садовые качели  сегодня столь популярны среди владельцев дач и коттеджей.

Готовые конструкции для сборки можно приобрести в магазине, но намного интереснее сделать их самостоятельно. Это даст вам возможность внедрить в самоделку собственные оригинальные решения и проявить свои таланты в области внешнего декора.

Вариантов и модификаций качелей разработано великое множество, поэтому домашнему мастеру не обязательно начинать работу с чистого листа.

Мы предлагаем познакомиться с наиболее интересными разработками. Выбор оптимального решения остается за вами.

Возможные варианты садовых качелей из металла

Классическая конструкция садовых качелей – скамейка, подвешенная на цепях или жестких металлических тягах. Далее мы входим в область творческих поисков, каждый из которых заканчивается созданием оригинальной конструкции.

Рассмотрев рисунок простых качелей из металла, можно сделать вывод о том, что простота конструкции не является синонимом комфорта.

На такой качели вы сможете расслабиться только в том случае, если на дворе стоит тихая и солнечная погода. Ветер и дождь прервут идиллию отдыха, поскольку ни крыши, ни боковых ограждений здесь нет.

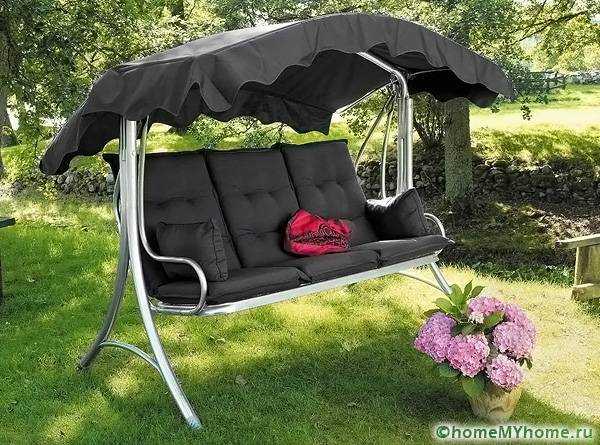

Поэтому наибольшее распространение получили качели, над которыми установлен козырек-навес. Мягкое сиденье и спинка не будут лишними, если речь идет о спокойном отдыхе.

По поводу декора можно сказать, что любая металлическая конструкция отлично сочетается с ажурной ковкой, деревянной отделкой сидений и прозрачным поликарбонатным навесом. Козырек лучше сделать более низким и широким, чтобы не намокнуть в случае сильного дождя.

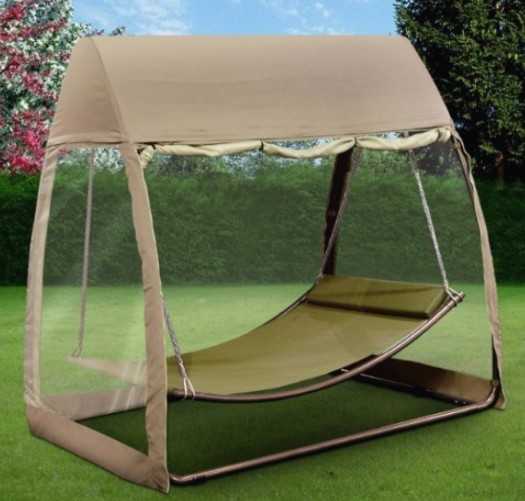

Тот, кто спал летней ночью под открытым небом, не променяет это удовольствие на домашнюю кровать. Установите на дачные качели легкую антимоскитную сетку, и вы будете спать на свежем воздухе сладко и крепко, как ребенок. Сетчатая занавесь смягчит порывы ветра и рассеет прямые солнечные лучи.

Очень декоративно, можно даже сказать сказочно смотрятся кованые конструкции, затейливо украшенные стальным орнаментом и декоративными светильниками. Козырек для них лучше сделать не из металла, а из поликарбоната.

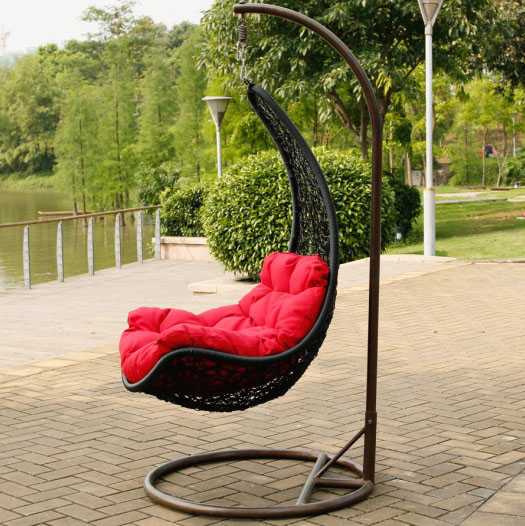

Любители оригинальных конструкций оценят необычные и комфортные варианты садовых качелей. Как мы видим, в этой конструкции можно прекрасно обойтись без скамейки, подвесив удобное кресло к опорной стойке в одной точке.

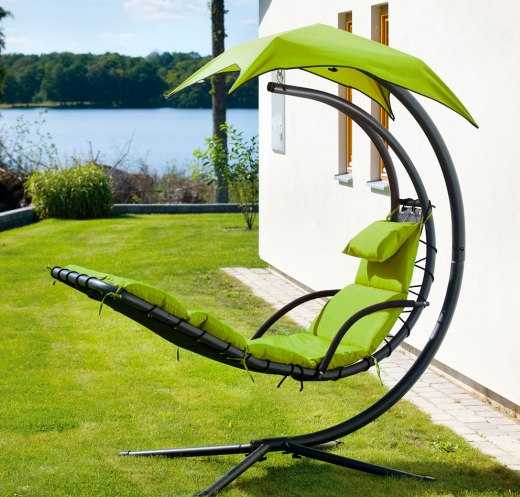

Столь необычная комбинация пляжного шезлонга и качелей понравится многим дачникам и владельцам усадеб.

Еще одно интересное решение – садовые качели в виде гамака. У них нет спинки. Она просто не нужна тем, что хочет в полный рост растянуться на мягком ложе и покачаться на нем, убаюкивая себя.

Можно подвесить качели на двух цепях, а можно и на одной. Так у вас получится интересная инсталляция. Одна точка крепления позволяет не только раскачиваться в любую сторону, но и вращаться вокруг своей оси.

Главное не подвеска, а удобная основа. Вот девиз разработчиков, придумавших очень простую и оригинальную конструкцию. Эти качели состоят из единственного ажурного металлического кресла, подвешиваемого за веревку к прочной ветке дерева.

Отдыхать, так отдыхать! Так решили конструкторы, разработавшие следующий вариант. Как мы видим, здесь прямо на скамейке удобно разместился небольшой столик для напитков и десертов. Для ног придуманы отдельные опорные площадки, позволяющие уставшим мужчинам растянуться во всю «богатырскую ширь».

Рассмотрев наиболее интересные варианты садовых качелей, перейдем к практической части нашей статьи. В ней мы расскажем о том, как сделать качели из металла своими руками.

Маленькая детская качелька или качели для всей семьи?

Первый шаг, который предстоит сделать домашнему умельцу – выбор варианта проекта. Если вам хочется порадовать ребенка, то сделайте для него одинарную металлическую конструкцию – «сиденье на цепочке».

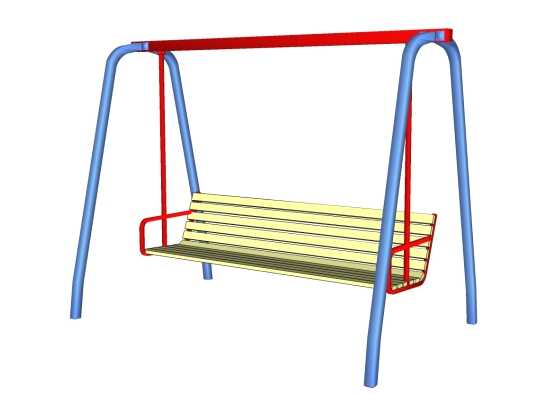

Такие качели собираются из четырех гнутых профильных труб и центральной поперечины, к которой крепится сиденье на цепочке или на тросе. Преимуществом данного решения является простота сборки и разборки. По окончании летнего сезона конструкцию можно демонтировать и сложить в сарай.

Если вас устраивает стационарный вариант, то изготовление качели для ребенка можно выполнить немного проще. Купив несколько металлических труб (диаметр 1,5-2 дюйма), из них сваривают две опорные боковины с нижней распоркой. К ним на сварке крепят верхнюю поперечину из отрезка трубы и делают в ней два отверстия для установки проушин.

Вместо проушин к поперечине можно приварить две стальные обоймы с подшипниками. В этом случае вместо цепочки используются гладкие стальные стержни, к которым жестко крепится основа сиденья.

Для повышения безопасности к сиденью следует прикрепить спинку. Ее можно собрать с помощью сварки из отрезков уголка и облицевать деревянной рейкой.

Неплохо смотрится самодельное сиденье-кресло, чертеж которого вы видите ниже. Его основа – две гнутые стальные полосы, связанные поперечными ребрами жесткости.

Для облицовки металлической основы можно использовать строганные дубовые рейки, обработанные морилкой и покрытые лаком.

Перед тем, как сделать самодельные качели, продумайте основные размеры этой конструкции и для подстраховки сверьтесь с габаритами готовых заводских изделий.

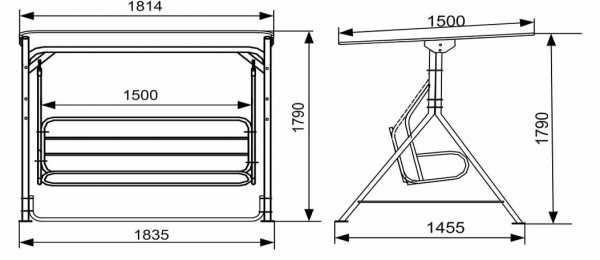

Вариант самодельных качелей из металла с козырьком

Ширина садовых качелей должна быть достаточной для размещения скамейки. Козырек, как мы уже говорили, лучше сделать пошире и пониже, чтобы обезопасить себя от внезапного дождя.

Габариты опорных боковин и высоту качелей подбирайте из соображений максимальной устойчивости и жесткости. Для улучшения этих характеристик, можно забетонировать в площадке резьбовые анкера, к которым после завершения сборки будут крепиться опорные части стоек.

Видео по теме:

greensector.ru

инструкции и чертежи деталей на детские качалки

Качели во дворе своего дома – это одна из центральных конструкций. Они могут быть одноместными детскими, но лучше выбрать более прочный и вместительный вариант. Зная, как сварить качели, и обладая небольшими навыками проведения сварочных работ, можно изготовить и установить полезную конструкцию из металла своими силами.

Изготовление сиденья

В продаже представлены различные варианты по ширине и отделке. Но цена на такую продукцию достаточно высока, поэтому напрашивается желание сварить простые качели для ребенка самостоятельно.

Перед работой необходимо продумать всю конструкцию, сделать чертежи или эскизы. Для начала работ нужно определиться с размером сиденья. От этого зависят общие габариты качелей.

Размеры

Самый простой вариант качалки – это доска, закрепленная с помощью веревок на дереве. Но большинство людей заинтересовано в капитальной конструкции, способной послужить нескольким поколениям, поэтому хотят сварить металлические качели.

Обычно их делают из толстостенных труб диметром 50 мм. Для точного расчета необходимо определиться с количеством человек, которые одновременно будут кататься на качелях.

Принято брать длину сиденья на 1-го человека в среднем 600 мм, но может понадобиться и большее расстояние. Если будет кататься двое-трое седоков, принято добавлять на каждого 1 м.

По форме это может быть простое сиденье, может быть лавочка со спинкой. Все зависит от фантазии и возможностей исполнителя. Распространенный вариант – сиденье на двоих человек длиной 1600 мм.

Материалы

Чтобы сварить прочное сидение, понадобится:

• уголок с полкой 30 мм;
• профильная труба 25/25;
• стальная пластина толщиной 4 и шириной 40 мм;
• деревянные доски, толщиной 50 мм;
• морилка и пропитка по дереву;
• грунтовка и краска по металлу.

Это основные материалы для изготовления сиденья. В дополнение можно сварить каркас для небольшой спинки шириной 400 мм. В этом случае на качелях будет безопаснее кататься.

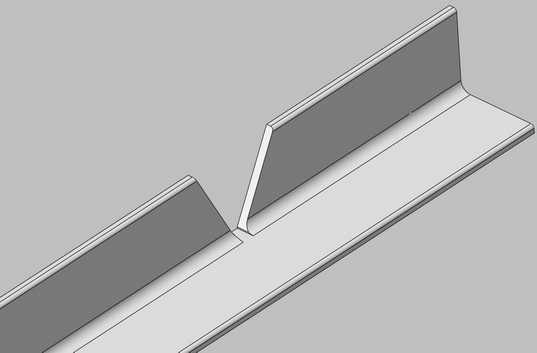

Из уголка изготавливают вначале нижнюю деталь. Собирают ее с учетом закрепления досок для сидения. Полки должны образовать короб. К лицевой стороне по углам приваривают 2 стоевых отрезка профиля длинной 250 мм. Под углом 200 закрепляем профиль длиной 400 мм.

Пластину отрезают больше ширины основы на 100 мм. Зачищаем все кромки напильником для удаления заусениц и придания граням полукруглой формы. На высоте 250 мм пластину приваривают к задним стоевым деталям.

Ставят маленькие прихватки к передним стойкам, а выступающий край изгибают по диаметру круглой трубы и закругленный конец внизу прихватывают к стойке.

Получаются безопасные поручни для качелей. После этого на задней части из профиля делают перемычку вверху стоек. Отмеряют середину спинки и приваривают к ней перемычку пластины из металла.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва. Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз.

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Подвешивание сидения

Теперь следует определиться со способом закрепления сидения к основной конструкции качелей. Иными словами, понять, как его лучше подвесить. Есть несколько вариантов:

• закрепить с помощью веревки или каната;
• при помощи металлических цепей;
• деталями для крепления, изготовленными из профильной трубы.

У каждого из способов есть преимущества и слабые места.

Веревка или канат не очень долговечные материалы, не устойчивые к воздействию атмосферных явлений и со временем из-за трения могут порваться. К тому же такие качели будет постоянно перекручиваться и запутываться. Этот вариант не очень надежен, хотя он простой и быстрый.

Цепи – долговечный материал, неподверженный воздействию атмосферы. Они имеют гальваническое покрытие и не разрушаются сильной коррозией. Установить довольно просто.

На верхней перемычке качели надо сварить 2 скобы с кольцами. На сиденье по углам сварить кольца со вставленными одинаковыми отрезками цепи.

Наверху они закрепляются попарно к кольцам. Для этого на кольце делают разрез и в него вставляют звено цепи. Затем место разреза заваривается. Конструкция долговечная, простая в изготовлении, но имеется один минус – она постоянно перекручивается и путается.

Третий способ с использованием профильной трубы наиболее подходит требованиям долговечности и безопасности. Для этого по бокам лавочки надо сварить 2 стоевых детали необходимой длины. Затем их прикрепляю к втулкам с запрессованными подшипниками. Это безопасный, долговечный и надежный метод.

Установка рамы

Необходимо определиться со способом крепления рамы качелей. Если она будет переносной, то внизу всю конструкцию необходимо перевязать профильной трубой и закрепить с помощью костылей, забиваемых в землю. В случае стационарной установки, копают траншею на штык лопаты, вставляют закладные элементы и заливают фундамент бетоном.

Высота качелей должна быть не менее 2,5 мм, ширина основания 1 м. Качели из труб делают в форме буквы «А». Отрезают 4 отрезка толстостенной круглой трубы длиной 3 м.

Из профильной трубы делают основание размером 3×1 м. Толстостенную трубу зарезают под угол. Вверху, в месте соединения, углы зарезают под большим градусом, а внизу устанавливают по углам основания. Прихватывают все детали сваркой.

Затем надо сделать верхнюю перемычку, и сварить раму в единое целое. Для придания жесткости конструкции, места соединения деталей (узлы) закрепляют косынками из листового металла.

Все стыки проваривают, оббивают, проверяют качество сварки. Зачищают стыки болгаркой с зачистным камнем, после чего устанавливают раму качелей на фундамент и приваривают к закладным деталям.

Последние этапы работы

Осталась работа по креплению сидения на стоевых деталях к перекладине качелей. Необходимо купить 4 подшипника с внутренним диаметром 15 мм. По наружному размеру подбирают втулку и запрессовывают по 1-му подшипнику с каждой стороны. Напрессовывают втулки на пруток диаметром 15 мм.

Надо загнуть пруток, и получившуюся скобу приварить к верхней перемычке. Эти узлы также необходимо укрепить дополнительными косынками. Теперь выставляют сидение на достаточном расстоянии от пола и приваривают стоевые детали к втулкам. Этот стык сваренных деталей должен быть качественным.

Остается зачистить стыки болгаркой, а напильником – все заусеницы. Металлические детали обезжиривают и наносят грунтовку, красят масляной краской для наружных работ. После высыхания, устанавливают деревянные детали спинки и сидения.

Садовые качели готовы. Теперь дети и взрослые смогут наслаждаться отдыхом на свежем воздухе. Можно дополнительно оборудовать качели тентом из брезента или просто установить пляжный зонтик.

svaring.com
