Привет други!



Лето грядёт, не успеем мяукнуть, как оно уже тут как тут. Качелей хотят мои племянницы, а я хочу сделать.

С прошлого лета думаю потихоньку над конструкцией, всё бы ничего, а как сделать шарнир

1. прочным

2. простым в изготовлении

3. неприхотливым

4. «молчаливым»?



Подшипник качения умрёт под дождём (п.3), и это непросто (п.2).

Конструкция, пардон, «палка в дырке» потребует регулярной смазки (п.3), либо будет истошно скрипеть (п.4) и в конце концов сожрёт себя (п.1).

Бронзовая втулка остаётся из наиболее реалистичных вариантов, но бронзу нужно будет закрепить на стальной раме, это ж обоймы из стали вытачивать и запрессовывать, сложно (п.2). Соединения на болтах имеют склонность к люфтам (п.1). Ещё где-то смутно брезжит мысль использовать гаражные петли под сварку. Иметь надёжный фиксатор от разбирания этих петель — для обслуги раз в сезон. Вопрос дополнительный касается выносливости на скручивание, любые качели испытывают на прочность, скручивая штанги. Для этого хватает даже детских силёнок, рычаги то дай боже, плюс инерция и упругость штанг. Справятся ли две гаражные петли?



Посоветуйте в столь ответственном деле! Я сделаю раз, и хочу забыть об этом изделии (согласен вспоминать раз в год), и чтобы никому оно не нанесло травм! То есть сделать нужно с троекратным запасом (оговорюсь, при качании взрослых должен быть троекратный запас, взрослые — те же дети!).

Качели, если позволите, «советского» образца, с жесткими штангами (из круга, предположительно), под ними одноместная (а может и двухместная) «жердочка» — сиденье из дерева, без спинки. Рама — две буквы «А» на бетонных столбиках, залитых в землю.



ЗЫ. Во дворе сколько раз ремонтировали качели описанного образца, но там всё было из стали, шарнир системы «труба + круг» стоял долго, но шумел…

Изменено пользователем юный техник

www.chipmaker.ru

виды, варианты, нюансы изготовления, сборки, установки

Среди городских жителей немало тех, кто имеет участки земли за городом. Приобретение дачи позволяет больше времени проводить на свежем воздухе. Стремительный темп жизни в мегаполисах не позволяет расслабиться, и именно отдых за городом дарит столь долгожданную возможность.

Прогулки на природе, созерцание цветов в саду, катание на качелях – все это способствует расслаблению.

Качели для дачи можно купить в магазине: производители предлагают множество моделей готовых конструкций.

Но есть и другой вариант – создание металлических качелей своими руками. Эскизы и фото самодельных качелей помогут выполнить эту задачу.

Садовые качели из металла, фото

Варианты конструкций

В первую очередь, нужно решить, какие именно качели будут установлены на даче:

  • для всей семьи – большого размера, предназначенные для трех и более человек, создаются в виде скамейки с удобной спинкой, прикрепленной цепями к железной раме или закрепленной шарнирами на остове конструкции;

    • На заметку! На стойках по бокам можно смастерить подставку, например, под книгу или под прохладительные напитки.

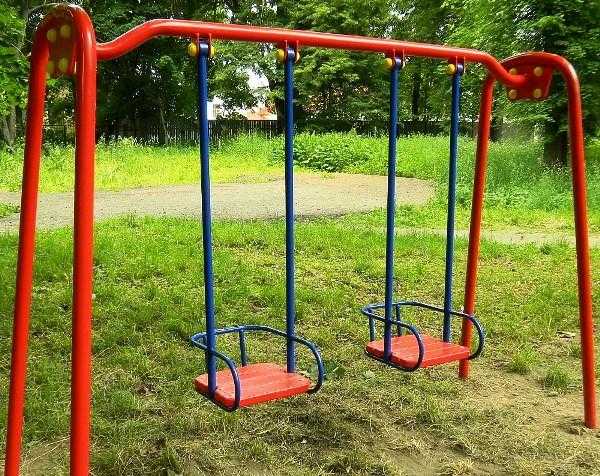

  • для детей – могут иметь различную конструкцию, изготавливаются в виде небольших лодок или сидений, подвешенных на перекладине.

    Качели для детей могут входить в состав игрового комплекса – это прекрасный вариант для тех, кто хочет создать детскую площадку на приусадебном участке;

  • мобильные
    – крепятся подвесным способом к деревянным или металлическим опорам, например, к деревьям или перекрытиям беседки.

Если в загородном доме есть веранда, отличным решением станет оборудовать качели прямо на ней – подвесная конструкция позволит создать комфортные условия для отдыха на свежем воздухе. На качелях, сделанных в виде подвесной скамьи, смогут кататься одновременно несколько человек.

В соответствии с особенностями конструкции качели делятся на две категории:

  • на подвесе, расположенном горизонтально – сделаны в виде перекладины с опорой посередине;

  • на подвесе, расположенном вертикально – функционируют по принципу раскачивающегося маятника. Конструкция таких качелей включает сидение, которое подвешено на перекладине. На качелях, конструкция которых имеет вертикальный подвес, можно раскачиваться только вдвоем.

Стандартная модель маятниковых качелей включает доску и пару веревок.

Если рассуждать о достоинствах и недостатках различных конструкций, нужно сказать, что для раскачивания качелей с горизонтальным подвесом нужно два человека, а такая возможность есть не всегда. Кататься на таких качелях одному неудобно, в этом заключается главный минус горизонтальных моделей.

Конструкции вертикального типа подходят и для одиночного катания, и для парного. На таких качелях можно покататься и в одиночку, и в компании.

Качели, установленные в сад, среди цветущих растений станут отличным местом для романтических встреч.

Размеры, эскизы и фото

Определившись с конструкцией, можно браться за разработку детального чертежа. В качестве основы допустимо применять фото и эскизы металлических качелей, сделанных своими руками:

Наиболее простой пример – самодельная конструкция из металлического профиля. Для простой конструкции потребуется труба диаметром 50 мм. На расположенной поперечно стойке при помощи сварочного аппарата крепятся скобы. К скобам прикрепляются подшипники. Подвесами служат цепи или прочные металлические стержни.

Что касается сиденья, то оно может быть как жестким в виде кресла, так и мягким с тканевой или кожаной обивкой – на ваш выбор.

Особый интерес вызывает конструкция на мобильной опоре, состоящая из основы и кресла, похожего на кокон. Опору легко сделать своими силами из металлических труб либо приобрести готовую в магазине. Рамку для кокона мастерят из тонкой проволоки.

Обустраиваете зону для проведения досуга на даче? Рекомендуем установить шатер для отдыха с москитной сеткой: множество вариантов обустройства павильона на участке — примеры со схемами смотрите на фото.

Варианты обустройства дорожек в саду своими руками из дерева читайте в этой статье.

Нюансы, которые следует учесть при разработке эскиза:

  1. Конструкция должна отличаться устойчивостью, и чтобы этого добиться, опоры желательно забетонировать.
  2. Качели, оборудованные крышей для защиты от осадков и солнца, не рекомендуется проектировать высокими.
  3. Нужно правильно рассчитать количество материала, которое потребуется для создания качелей, и габариты конструкции.

Для выполнения расчета можно использовать этот пример:

  • ширина сиденья, рассчитанного на одного человека, составляет около 50 см плюс-минус 10 см;
  • высота скамьи равняется 50 см;
  • расстояние от сиденья до поперечной перекладины замеряют исходя из роста человека, который будет пользоваться конструкцией;
  • промежуток до опор, расположенных по бокам – 30 см до подвесов на цепях и 40 см — до веревочных.

Внимание! Боковые опоры должны располагаться на безопасном расстоянии, чтобы не травмироваться об них во время катания на качелях.

На качелях, предназначенных для малышей, следует позаботиться о ремнях безопасности.

Для оптимальной эксплуатации качелей нужно не только правильно выбрать их конструкцию, но место для их установки. Важно, чтобы площадка, выбранная под размещение конструкции, была ровной. От этого зависит устойчивость и безопасность использования конструкции.

Важно! Для раскачивания должно быть достаточно пространства. Недопустимо, чтобы при раскачивании человек цеплялся за ветви деревьев и кустарников.

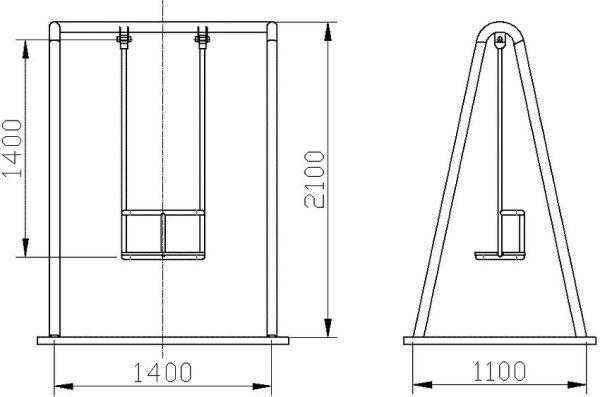

На фото ниже – чертеж простой конструкции садовых качелей:

И еще один фактор, который следует учитывать при установке качелей – отдаленность от хозяйственных построек и проезжей части (если качели за двором).

Желательно, чтобы с качелей открывался красивый вид.

Пошаговая инструкция по изготовлению и установке

Для изготовления самодельных металлических качелей для сада понадобится следующие приспособления:
  • аппарат для сварки и болгарка;
  • строительный уровень;
  • лопата;
  • бур;
  • шлифовальная машинка для обработки древесины;
  • молоток и пила.

Список расходных материалов:

  • трубы диаметром минимум 5 см;
  • уголки;
  • шариковые подшипники;
  • раствор для бетонирования;
  • древесина для сиденья;
  • краска.

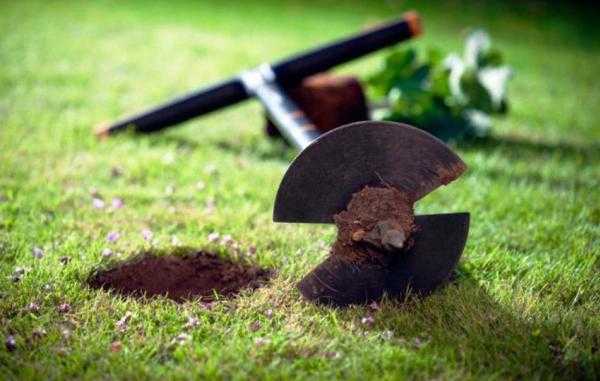

Определившись с местом размещения качелей, следует сделать разметку для установки опор. Буром проделываются четыре ямки в грунте, в них монтируются стойки. Для некоторых моделей вместо ямок нужно выкопать канавку.

Оптимальный диаметр бура для выполнения работ – 20 сантиметров.

От прочности каркасной основы напрямую зависит безопасная эксплуатация качелей, поэтому созданию каркаса следует уделить повышенное внимание. Трубы режут болгаркой на отрезки требуемой длины.

Понадобится:

  • четыре боковых стойки;
  • одна перекладина;
  • две линии жёсткости.

Каждый элемент подвергают тщательной обработке от неровностей, затупляют края, чтобы не пораниться.

При работе с металлом в обязательном порядке следует пользоваться очками и защитными перчатками.

Стойки соединяют с трубами каркасного основания при помощи сварки. Сверху сварочным аппаратом приваривают перекладину. Для укрепления основания его засыпают щебенкой и бетонируют.

После этого нужно подождать несколько дней, чтобы цементная смесь, которой выполнялась заливка, полностью застыла.

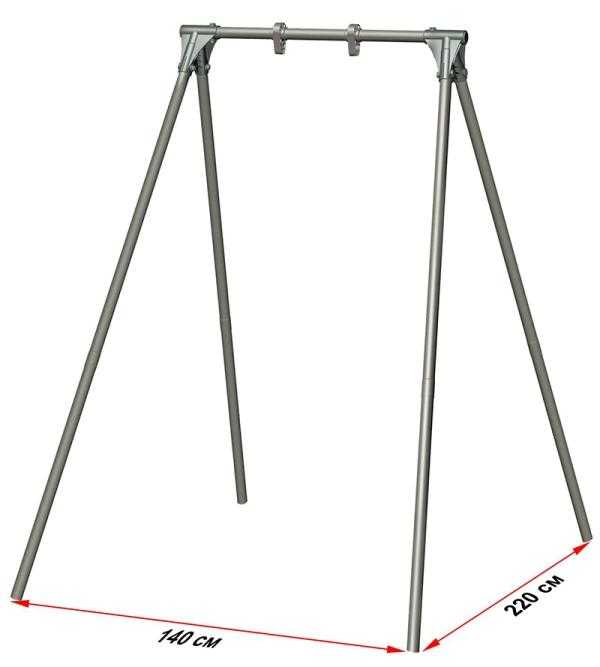

Так выглядит каркас качелей – на фото:

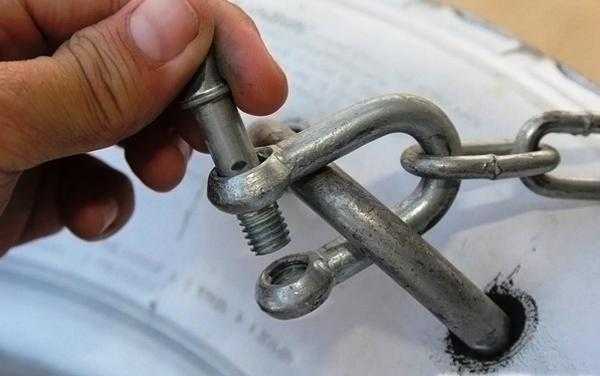

На поперечной перекладине крепят скобы, предназначенные для подвесного устройства. Их можно заменить металлическими кольцами или крюками. Крюк более удобен, чем кольца, в том плане, что при необходимости качели на таком подвесе можно снимать: например, чтобы убрать на зиму.

Крепления должны быть надежными, от этого зависит безопасность качелей. Кольца для подвеса лучше купить в магазине, заводские изделия отличаются высокой прочностью.

Сидение – основной элемент качелей, предпочтительно сделать его деревянным. Для этого понадобится брус (предварительно отшлифованный) либо штакетник. Основой для сиденья служит каркас из металла. Планки крепятся на него болтами. Чтобы сделать качели более удобными, можно оборудовать их спинкой и подлокотниками. Кресло из дерева закрепляется минимум на четыре болта по сиденью, 2 – для крепления спинки.

Схема навешивания кресла изображена на фото:

Завершающий этап – закрепление сиденья на подвесах и покраска качелей. Окрашивание кресла позволяет обеспечить его защиту от влаги. Как известно, дерево быстро разрушается под воздействием влаги. Окрашивание металлических элементов предохраняет их от появления ржавчины.

При желании можно оборудовать козырек от солнечных лучей и ветра над качелями. Его можно отдельно закрепить над перекладиной или сделать частью деталей, которые раскачиваются. Для создания козырька в большинстве случаев используют металл, обтянутый тентом.

В качестве материала для изготовления крыши лучше всего использовать поликарбонат.

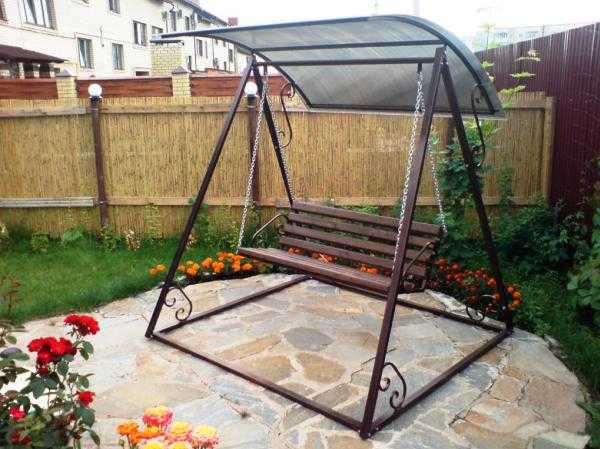

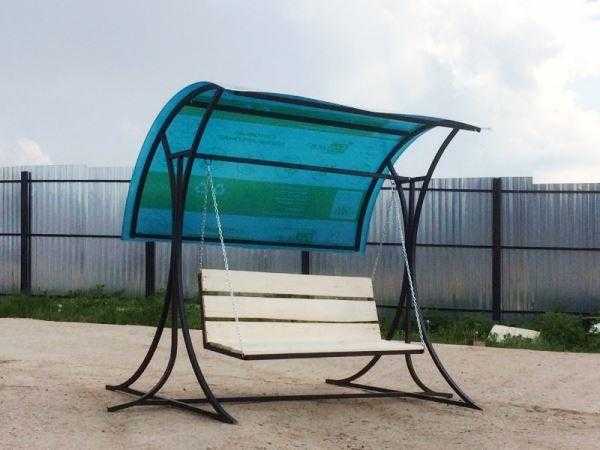

Качели, представляющие собой деревянную скамью с крышей из цветного поликарбоната, украсят любой приусадебный участок. Подобные конструкции удобны и отлично вписываются в природный пейзаж.

Более детальную информацию об установке металлических качелей на приусадебном участке можно получить из этого видео:

Рекомендации профессионалов

Несколько блиц-советов, которые окажутся полезными при выполнении работ своими силами:

  1. В качестве подвесов лучше всего применять цепи — они гораздо надежнее веревок и служат дольше. Цепные подвесы еще и смотрятся презентабельно, а эстетическая составляющая очень важна в ландшафтном дизайне.

  2. Для скрепления цепей можно применять специальные крепежи, делающие такие подвесы еще более надежными.
  3. Чтобы обеспечить уступчивость качелей, следует использовать опоры высотой не менее 150 см.
  4. Максимальной устойчивостью обладают опоры, сделанные в виде буквы А: такие модели устанавливаются на садовых участках чаще всего.
  5. Если внизу к опорам, сделанным в виде буквы А, прикрепить при помощи сварки перекладины, конструкцию не обязательно бетонировать, а при необходимости ее можно будет перемещать на другое место.
  6. Мобильные качели – это прекрасный вариант, такие конструкции имеют относительно небольшой вес, и их расположение можно менять без особых усилий. Если выйдет солнце, и качели нужно будет переставить в тень – это всегда можно будет сделать без посторонней помощи.

  7. Качели, предназначенные для детей, можно сделать как одноместными, так и двухместными.
  8. Конструкции с широкими скамейками – более подходящий вариант для взрослых.
  9. Цепи, предназначенные для подвеса качелей, на которых будут кататься дети, предпочтительно выбирать с мелкими звеньями, чтобы избежать травмы пальцев.
  10. Перед окрашиванием качели желательно обработать составом, препятствующим появлению ржавчины. Уход за качелями, включающий покрытие всех элементов средствами от коррозии, позволяет продлить срок службы конструкций и сохранить их презентабельный вид.

  11. Качели для детей должны иметь яркий дизайн: детвора любит пестрые краски, да и взрослым такое оформление поднимает настроение.
  12. Для предотвращения появления ржавчины на качелях рекомендуется использовать автоэмали.
  13. Каркас качелей со временем разрушается, и происходит это из-за скопления влаги в трубах, проникающей внутрь через отверстия. Предотвратить проникновение воды в трубы помогут заглушки.
  14. Для прочной фиксации опор нужно их забетонировать: для этой цели используется цемент марки М400. После того как цементный раствор застынет, качель будет невозможно сдвинуть с места.

Самодельные качели – это отличная вещь для благоустройства дачного участка. Многие приезжают на отдых за город вместе с детьми, а, как известно, детвора очень любит кататься на качелях, нравится это занятие и взрослым. Катание на качелях способствует расслаблению, особенно если созерцать во время раскачивания красивые природные пейзажи.

Если вы не хотите тратиться на покупку готовых качелей, сделайте их сами – это не так сложно, как кажется на первый взгляд, особенно если руководствоваться при сборке пошаговой инструкцией.

Металлические качели для улицы и дачи, сделанные своими руками, украсят приусадебный участок и подарят массу позитивных эмоций тем, кто будет на них кататься. Выделите в своем саду уголок для качелей: их установка не займет много времени.

Изучайте с нами оригинальные дачные идеи для маленького участка: особенности зонирования, компактные решения для ландшафтного дизайна, советы по декору и обустройству небольшого участка.

Читайте о том, как посадить мавританский газон, в этой статье.

Особенности использования бордюрной ленты для цветников описаны в статье по адресу: https://izbasv.com/exterer/bordyurnaya-lenta.html

Для создания самодельной конструкции потребуется труба из металла и планки из дерева. При желании своими руками можно смастерить любую модель.

Самодельные уличные качели придадут вашему дачному участку презентабельный вид, станут особой изюминкой в ландшафтном дизайне.

Видео

Посмотрите видео, посвященное созданию и установке красивых самодельных качелей:

izbasv.com

Качели из труб на подшипниках

Диаметр и размер может быть совершенно любым. Если у вас нет возможности сделать каркасное сиденье, можно использовать сиденье из широкой доски, по бокам которой прорезать выемки под цепь.

Для изготовления качелей необходимо:

  1. Труба диаметром 50 мм-1,5 м
  2. Труба диаметром 63 мм-6,2 м
  3. Труба диаметром 24 мм-8,4 м
  4. Подшипник с внутренним диаметром 30 мм длиной и внешним диаметром 85 мм – 2 шт.
  5. Труба диаметром 27 мм-1,2 м
  6. Труба диаметром 90 мм-1 м
  7. Уголок 50-2 м
  8. Труба профильная 20х20х2 – 5 м
  9. Карабин – 2 шт.
  10. Цепь – 7 м
  11. Металлическая пластина 5х50 – 2 м.

Шаг 1

Для изготовления каркаса возьмите трубы диаметрами 50 и 63 мм. Из них нужно собрать раму конструкции. Для этого трубу 63 мм разрежьте на 2 равные части по 3,1 мм и приварите к ним трубу диаметром 50 мм. Диагонали получившейся П-образной конструкции должны быть одинаковы.

Шаг 2

На получившийся каркас приварите конструкцию для крепления подшипников. Отрежьте небольшие куски трубы диаметром 90 мм, примерно по 5 см, вставьте в них подшипник и обварите, сжимая трубу, сужая ее диаметр по наружному диаметру подшипника. Чтобы подшипники не слетели с трубы, с внешней стороны приварите по небольшому куску металла, которые их будут придерживать. Между ними вставьте во внутреннее отверстие трубу диаметром 27 мм, на ней будут находится два подшипника.

Шаг 3

К этой же трубе приварите небольшие пластины с отверстиями под карабины. Теперь всю эту конструкцию приварите к верхней части готовой рамы (к трубе диаметром 50 мм) при помощи небольших пластин. Перед тем как начинать сварочные работы около подшипника, необходимо его хорошо смазать солидолом, а во время варки постоянно охлаждать, поливая водой. Это делается для того, чтобы материал подшипника не накалился и в итоге не испортился.

Шаг 4

Когда рама готова, выкопайте под нее ямки, забетонируйте их, приварите откосы.
Из профильной трубы 20х20х2 сварите каркас для сиденья.

Шаг 5

К каркасу прикрепите болтами деревянные доски, предварительно их отшлифовав. Затем этот каркас сваркой прикрепите к цепям, которые нужно надеть на карабин. Длину цепей вы можете регулировать сами, продевая нужные звенья в карабин и подстраивая высоту под ребенка любого роста.

Шаг 6

Покрасьте качели в цвета, которые вам нравятся.
