Как делать армопояс для газобетона – устройство монолитного пояса при строительстве

Содержание

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

  1. При неравномерной усадке дома, при сезонных пучениях почвы,  при землетрясениях, — армопояс удерживает геометрию здания.
  2. Армопояс может выровнять стены по горизонтали.
  3. Придание жесткости всему зданию из газобетона.
  4. Локальные нагрузки распределяются равномерно на несущие стены.
  5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

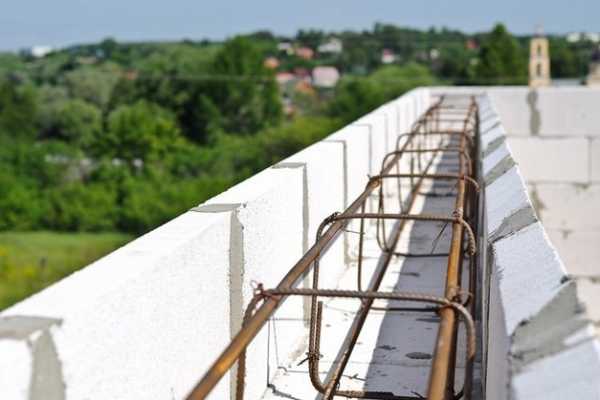

Каркас армопояса, краткая инструкция

  1. Каркас арматуры пояса должен быть непрерывным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры минимум 800 мм.
  4. Каркас делается из двух рядов арматуры по два прута.
  5. Минимальная толщина продольной арматуры – 10 мм.
  6. Желательно использовать длинные (6-8 метров) прутки арматуры.
  7. Диаметр поперечной арматуры – 6-8 мм.
  8. Шаг поперечной арматуры – 200-400 мм.
  9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
  10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
  11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
  12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

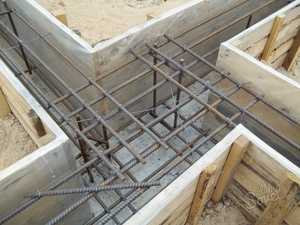

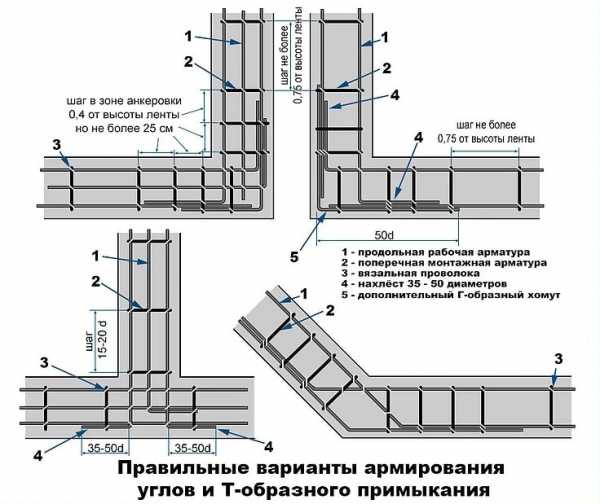

Схема армирования углов и примыканий армопояса



Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

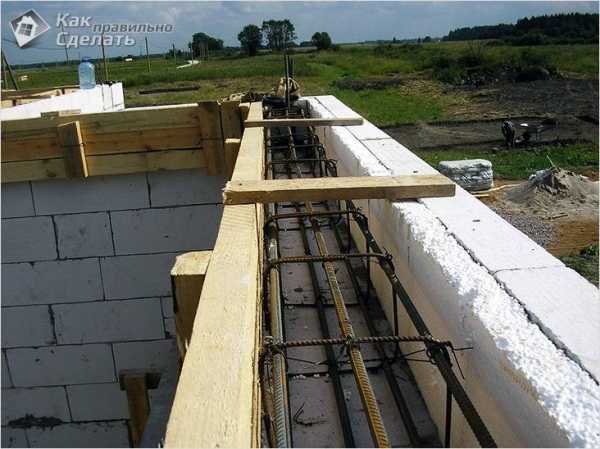

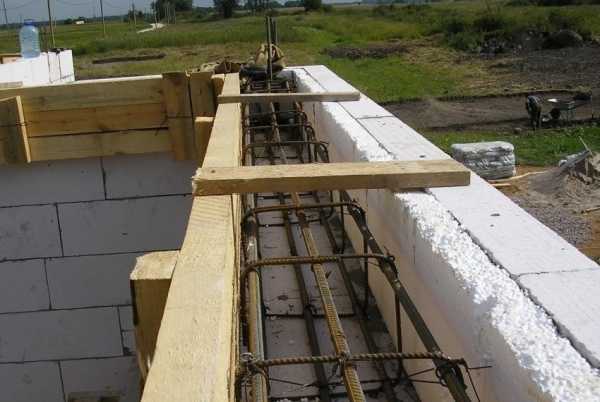

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

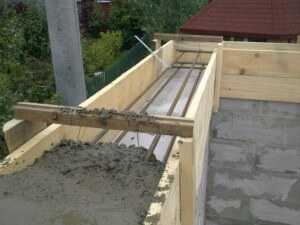

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

stroy-gazobeton.ru

Армирование армопояса на газобетон, важные советы

Арматура в армопоясе состоит из рабочей арматуры(10-12мм), и конструкционной арматуры меньшего диаметра (рамки - 6мм). Зачастую, армирование делают из 4 или 6 прутков. В данной статье мы подробно опишем и покажем схемы армирования, способы изгибания арматуры и прочие нюансы армопояса.

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Рабочая арматура армопояса

Рабочая арматура представляет из себя толстую ребристую проволоку диаметром от 10мм, лучше 12 мм. Рабочее армирование в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть непрерывным(кольцевым), и проходить над всеми несущими стенами. Если в здании очень длинные проемы, то места армопояса над проемами нужно усилить дополнительным нижним прутком арматуры.

Рабочая арматура должна быть внутри рамки, и привязывается к рамкам обычной вязальной проволокой, сварка здесь не нужна.

  1. Высоту армопояса делают от 200 до 300 мм.
  2. Расстояние между рамками должно составлять от 200 до 400мм.
  3. Нахлест арматурных прутков должен составлять 500 мм.
  4. Для меньшего расхода арматуры лучше использовать более длинные прутья, чтобы уменьшить количество нахлестов.
  5. Не забывайте о защитном слое бетона, который должен составлять 40 мм со всех сторон.

На углах обязательно загибайте рабочую арматуру и применяйте дополнительные арматурные хомуты, смотрите схему снизу. Загиб арматуры удобно выполнять при помощи длинной трубы.

Схемы армирования армопояса

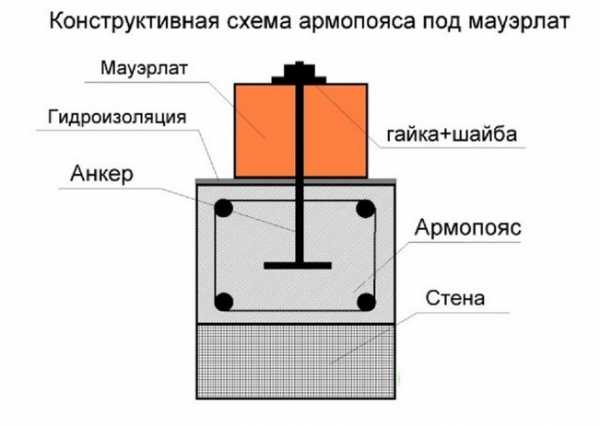

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

stroy-gazobeton.ru

Правильный монолитный армопояс в доме из газобетона

Бетонный пояс, армированный металлической арматурой, является одним из важных элементов конструкции стен дома из газобетонных блоков. От него зависит прочность стен, принимающих вертикальные нагрузки от межэтажных перекрытий и крыши и передачи их на фундамент здания. Также армопояс дополнительно укрепляет конструкцию дома от деформации при подвижке грунта.

Сам бетон – это материал, который имеет высочайшую прочность на сжатие, при этом арматура хорошо работает на момент растяжения. Поэтому армопояс ж/б способен нести очень большие нагрузки на изгиб без какой-либо малейшей деформации. При этом находящиеся под ним газоблочные стены, будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

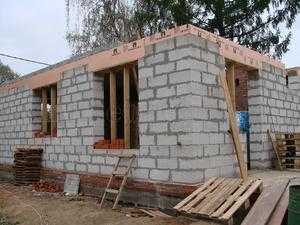

На стены из газоблока заливается армопояс под крышу, для монтажа мауэрлата (опорные балки для стропил), под плиты и балки межэтажных перекрытий, а также для усиления блочного, свайного и столбчатого фундамента.

Для одноэтажных строений рекомендуется делать армопояс посередине стены и сверху под крышу, а в двухэтажном под междуэтажное перекрытие и крышу.

Армопояс для стен дома из газобетона


Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

  1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
  2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
  3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
  4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

  • Фундамент расположен на прочной скальной породе.
  • Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

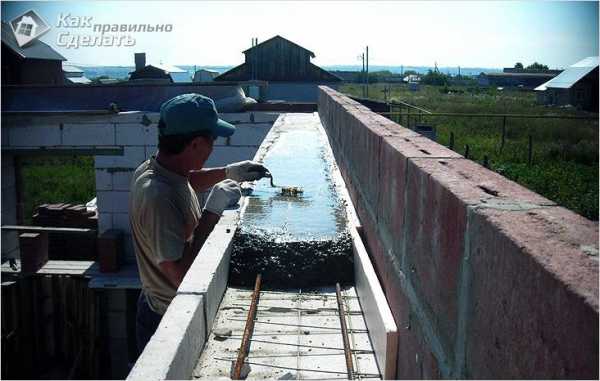

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

  1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
  2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Виды поясов и их функции



Армированные бетонные пояса заливаются для усиления таких конструкций, как:

  1. Ростверки – заливаются как фундамент по верхушкам свай.
  2. Сейсмический пояс по верхней части стен здания, а также под межэтажные перекрытия.
  3. Для равномерной разгрузки крыши здания на его стены.
  4. Усиление стен из мягких и хрупких материалов (газобетонные блоки, пеноблоки и другие).
  5. При этом армопояс выполняет такие функции:
  6. Увеличивает прочность здания.
  7. Не позволяет деформироваться фундаменту и стенам при неравномерной осадке грунта, а также при его пучении, во время повышенной влаги или морозе.
  8. Не позволяет хрупким газобетонным блокам разрушаться под тяжестью плит перекрытий.
  9. Позволяет жестко фиксировать стропилины крыши к стенам здания из мягких материалов.

Иногда при возведении небольших хозяйственных построек используется армированный пояс из кирпича на стены из газобетона. Для этого на стенах, на всю ее ширину, выкладывается 4 или 5 рядов строительного кирпича. Между рядами, в армопояс из кирпича на стены из газобетона, в процессе работы, закладывается на растворе металлическая сетка, сваренная из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху могут укладываться балки перекрытия или деревянный мауэрлат для крепления крыши.

Армированный армопояс на газобетоне

Для армированного пояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура, сечением 12 мм скрепляется в каркасе с поперечными квадратными или прямоугольными хомутами вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура дотачивается между собой внахлест с напуском не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс можно сделать и без объемного каркаса из 4 арматурных стержней. Иногда достаточно и плоского каркаса из двух стержней, который собирается практически так же как и объемный. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни.

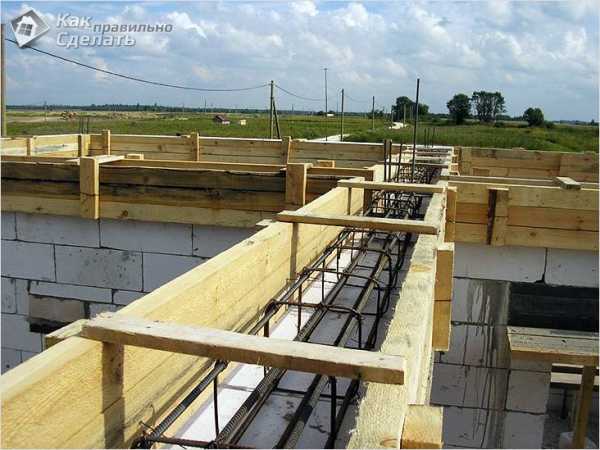

Связанный каркас можно уложить в деревянную опалубку, которая изготавливается из досок. Также можно использовать, как опалубку, газобетонные блоки верхнего ряда. Но предварительно нужно вырезать у них внутреннюю часть, чтобы из блока получилось что-то вроде короба без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них закладывается каркас.

При укладке каркаса нужно проследить, чтобы между арматурой и стенками опалубки, а также нижними блоками было небольшое пространство около 20 – 30 мм.

После закладки в опалубку арматурного каркаса, к нему можно дополнительно сделать и закрепить необходимые закладные детали, которые понадобятся для закрепления мауэрлата или других элементов из конструкции дома.

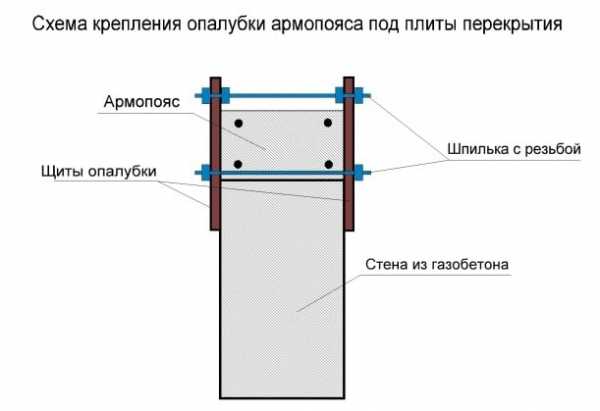

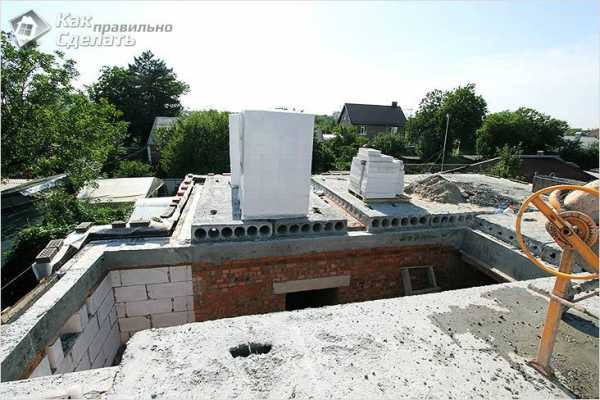

Армопояс под плиты перекрытия

Отдельный армированный пояс под монолитную плиту перекрытия не делается. Плита сама распределяет равномерно на стены практически все вертикальные нагрузки, и при этом является основным ребром жесткости для дома и связывает между собой практически все стены здания, объединив их в одну пространственную конструкцию.

Идеально будет в случае, если он займет всю ширину стены. Но это обычно делается в случае, если со стороны фасада будет закладываться утеплитель, перекрывающий мостик холода, который может образоваться через бетон. Но в случае когда снаружи предполагается только штукатурная отделка, его толщину нужно будет уменьшить в пределах 40 — 50 мм для закладки пенопласта либо другого утеплителя.

Для утепления пояса, можно использовать и тонкие (100 мм) перегородочные блоки, которые устанавливаются и временно раскрепляются по краю стены. Между ними закладывается каркас и все заливается бетоном. При этом перегородочные блоки исполняют роль опалубки и заодно утеплителя.

Армированный пояс под деревянный мауэрлат

Так как блоки из газобетона имеют хрупкую пористую структуру, к ним не удастся прочно прикрепить стропильную систему крыши дома. Под воздействием ветра, крепления со временем просто расшатаются и кровля может деформироваться. А при сильном порывистом ветре, ее может просто снести.

Кроме этого, при расшатывании кровли, когда ее крепеж ослабится, будут со временем разрушаться и верхние ряды блочной стеновой кладки. Поэтому ж/б пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть по ширине меньше своих аналогов под перекрытие и фундамента, так как вертикальная нагрузка на него самая минимальная. Поэтому для его армирования часто для экономии, используется каркас с двумя арматурными стержнями.

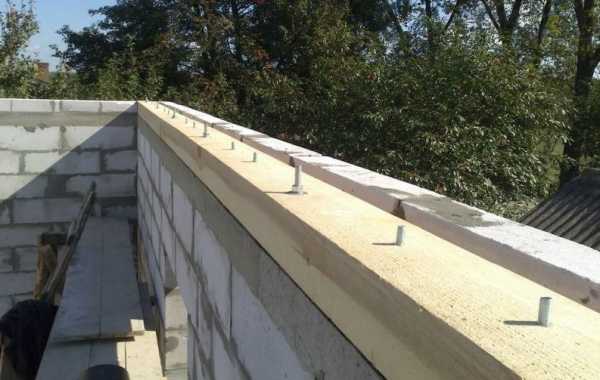

Для надежного крепления мауэрлата в поясе, еще до его заливки устанавливаются вертикальные анкерные болты с наружной резьбой, которые вместе с каркасом заливаются бетоном. При этом резьба возвышается над бетоном примерно на 200 – 250 мм.

Для прочной фиксации мауэрлата, в нем сверлятся сквозные отверстия, через которые он одевается на анкеры, после чего прочно прижимается к бетону гайками.

В итоге — правильно сделанный армированный бетонный пояс сможет обеспечить дому, возведенному из газобетонных блоков, высокую прочность и долговечную эксплуатацию. При этом сможет предохранить стены от деформации, появлению трещин, сохранить прочность кровли и продлить срок службы дома в 3-4 раза.

remontoni.guru

тонкости правильного обустройства сейсмопояса при строительстве, подбор размера

При возведении блочных помещений важным этапом является обустройство армированного пояса. Его прокладывают в конце каждого этажа, что необходимо для придания жесткости и укрепления постройки. При отсутствии навыков в строительстве процедуру по созданию армопояса в доме из газобетона лучше доверить опытным специалистам. А также можно изучить основные тонкости работы и выполнить ее своими руками.

Общая информация и предназначение

Основное предназначение монолитного пояса по газобетону заключается в обеспечении надежности и долговечности дома. Дело в том, что в процессе эксплуатации стеновые конструкции могут подвергаться самым различным воздействиям, включая:

  1. Ветер.
  2. Неравномерную усадку важных элементов.
  3. Температурные скачки, которые могут возникать при смене сезонов и даже в течение суток.
  4. Просадку почвы под тяжестью фундамента.

Армированный пояс (другое название — сейсмопояс) способен принимать часть нагрузок на себя, тем самым продлевая срок службы конструкции и предотвращая ее разрушение. Как известно, у бетона есть свойство отлично справляться со сжимающими нагрузками, при этом наличие встроенной арматуры сохраняет жесткость стен при растягивающих воздействиях.

Тандем двух материалов позволяет домам из газобетона не деформироваться при колоссальных нагрузках, превышающих нормативные. Конструкция обеспечивает нужное ребро жесткости в помещении из газосиликатных материалов, что существенно продлевает срок службы постройки и предотвращает ее разрушение. Необходимость обустройства сейсмопояса при строительстве дома из газобетона обусловлена такими причинами:

  1. Армированный пояс принимает на себя неравномерные нагрузки, которые возникают в стеновых конструкциях.
  2. На этапе возведения стропильной системы кровли нередко возникает точечное перенапряжение блоков из газосиликата, что, в свою очередь, становится причиной появления трещин и сколов. Подобная проблема замечается и при использовании анкеров или шпилек для крепления системы к несущим конструкциям.
  3. Если применяются висячие стропила, то сейсмопояс становится распором, распределяющим нагрузки от крыши на всю постройку.

К армированным поясам предъявляется одно основное требование — неразрывность и надежность. Ее обеспечивают посредством круговой заливки участка из железобетона.

Перед началом монтажных работ важно провести массу расчетов и подобрать подходящий размер. Ширина будущей конструкции должна соответствовать ширине стены, где она будет установлена, а высота — не меньше 18 сантиметров. Именно точность высоты играет ключевую роль в жесткости армопояса.

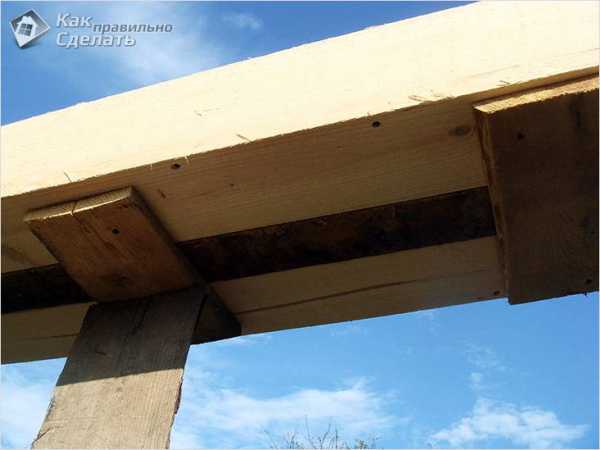

Подготовка опалубки

Большинство современных людей доверяют процедуру возведения сейсмопояса опытным специалистам. При отсутствии строительных навыков такое решение может стать оптимальным, однако если приложить небольшие усилия и разобраться с пошаговым руководством, то армированный пояс для дома из газоблока можно сделать своими руками.

Итак, весь процесс условно разделяют на следующие этапы:

  1. Подготовка опалубки.
  2. Утепление (если оно предусматривается проектом).
  3. Сбор и монтаж каркаса из арматуры.
  4. Заливка бетонного раствора.

По сути, подобный процесс мало чем отличается от обустройства перемычек в окнах.

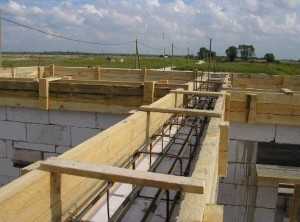

После проведения расчетов можно начинать подготовку опалубки. В большинстве случаев подобную конструкцию возводят из сборных частей, например, крупных щитов из досок. И также вместо досок можно использовать мебельные щиты. Готовую опалубку фиксируют на стеновой конструкции:

  1. В боковой части, используя куски арматуры или проволоки.
  2. Сверху (для этого заранее сооружают ребра жесткости из деревянных обрезков, которые прибивают к верху параллельных опалубочных щитов с шагом в полтора метра).

Для предотвращения сдвига конструкции самую тяжелую часть дополнительно закрепляют арматурой. Что касается толщины досок щита, то она определяется высотой, с которой будет подаваться раствор бетона. Алгоритм простой: чем больше показатель высоты, тем толще должна быть опалубка.

Чтобы предотвратить вытекание раствора через всевозможные щели и зазоры, любые негерметичные углы и повороты нужно тщательно покрыть герметиком.

Установка каркаса

Дальше необходимо провести монтаж каркаса из арматуры, который состоит из прочных стальных элементов толщиной 12 мм и вязальной проволоки. Конструкцию устанавливают внутрь опалубки непосредственно на специальные подставки из пластика (нередко их заменяют брусками из дерева шириной 3 сантиметра).

Важный совет: на этапе производства каркаса лучше не сваривать элементы. Дело в том, что подобный подход нарушает прочность конструкции и становится причиной развития коррозийных процессов внутри бетона.

Затем каркас покрывается раствором бетона, а опалубку демонтируют с помощью гвоздодера через заданный промежуток времени. В летний период он составляет 24 часа с момента монтажа, а в зимний — 72 часа.

Не секрет, что бетон существенно превосходит газосиликат в плане теплопроводности, поэтому использовать подобный способ возведения опалубки можно лишь при наличии тщательного наружного утепления стен. В противном случае стеновые конструкции будут подвергаться замерзанию в зоне армопояса. Однако применение следующей методики предотвращает подобную неприятность.

Несъемная конструкция из U- блоков

Чтобы избежать существенной потери тепла, в местах стыка бетона и газосиликата применяется несъемная опалубка. Для ее создания принято использовать заводские U -блоки со стандартной коробчатой формой. Сам процесс возведения конструкции состоит из следующих этапов:

  1. Самый верхний ряд блоков обрабатывается клеем, после чего на него помещают блоки пустотой вверх.
  2. Внутрь стеновых конструкций помещают пенополиуретан, пенополистирол или каменную вату для обеспечения дополнительной теплоизоляции.
  3. Каркас из металлических элементов укладывается по такому же способу, как и при возведении опалубки.
  4. В итоге заливается бетонная смесь.

Если использовать такую методику, то необходимость осуществлять монтаж и демонтаж опалубочной конструкции попросту исчезнет, при этом скорость работы существенно возрастет. Однако стоят U -образные блоки существенно дороже, чем классические деревянные щиты. К тому же в этом случае нужно дополнительно распиливать газобетон для опалубки.

Кроме вышеупомянутых способов, для установки каркаса можно задействовать и комбинированный способ. Он заключается в выкладывании блоков толщиной 150 миллиметров на наружные части стен, а также сооружение опалубки из деревянных щитов внутри.

Утепление сейсмопояса

При обустройстве армопояса на газобетоне под деревянные перекрытия важно уделить должное внимание утеплению будущей конструкции. Это требуется только в тех случаях, если проектом дома не предусматривается комплексное утепление наружной части стен. При выполнении такой работы используются всевозможные материалы с хорошими теплоизоляционными свойствами. В их числе:

  1. ЭППС (экструдированный пенополистирол). Материал характеризуется низкой теплопроводностью и невысокой стоимостью.
  2. Пенопласт марки ПСБ-25. Характеризуется низким показателем теплопроводности и дешевизной. При этом его хрупкость не считается минусом, так как в конструкции сейсмопояса утепляющая часть не подвергается нагрузкам.
  3. Различные минеральные ваты. Из-за способности поглощать влагу из раствора такой материал не пользуется большой популярностью. При контакте с водой теплоизоляция существенно ухудшается, поэтому лучше отказаться от минеральной ваты в качестве утеплителя.

Жители средних широт могут утеплять свои дома материалом толщиной 50 миллиметров. Его нужно нарезать на полоски, которые соответствуют по размеру высоте армированного пояса, а затем установить внутрь опалубки со стороны наружной стены. Дополнительно фиксировать утеплитель не нужно, так как он надежно прижмется раствором.Армирование и заливка бетоном

Будущий каркас создается на основе 4 или больше продольно размещенных стержней диаметром 10−14 миллиметров (точные размеры зависят от проекта). Форма конструкции в поперечном срезе должна быть квадратной или прямоугольной. После этого арматуру фиксируют к основным элементам каркаса посредством проволоки из стали диаметром 6−8 мм. Максимально допустимый шаг — 40−50 миллиметров.

Что касается расстояния между краем сейсмопояса и арматурой, то оно зависит от среды эксплуатации. Точные показатели предоставляются в соответствующей документации. Готовый каркас нужно поместить в опалубку, а затем покрыть смесью бетона.

Специалисты рекомендуют заранее рассчитать требуемое количество и размеры арматуры для бетонного пояса, чтобы купить ее вместе с материалами для армирования фундамента и стен. Таким образом можно будет сэкономить на доставке. А также лучше покупать товар на металлобазах, где он продается гораздо дешевле, чем в строительных гипермаркетах и официальных торговых точках.

Если речь идет об армопоясе, который сооружался под мауэрлат, то перед заливочными работами необходимо установить крепежные шпильки. В противном случае нужно будет проделывать отверстия под шпильки в готовом каркасе, что требует дополнительных затрат времени и усилий. Перед заливкой бетона шпильки покрывают полиэтиленом (можно заменить его обычными целлофановыми пакетиками, например, из-под бутербродов, и закрепить скотчем). Такое действие предотвратит попадание бетона на резьбу.

При выборе бетона нужно использовать продукцию, маркой не ниже М200, а также щебень. И хоть марку определяет проектировщик, чаще всего для заливочных работ используется смесь под номером М250 с наполнителем из гравийного щебня.

Заливают конструкцию равномерно по всему объему опалубки посредством бетононасоса со специальной воронкой, которая оборудована запорным механизмом. Если объемы небольшие, то можно использовать ручной способ заливки армопояса. Для этого нужно будет переносить раствор в ведрах. По завершении работ смесь следует уплотнить штыкованием или с помощью вибрации. А также можно использовать обычный строительный мастерок.

Кирпичный пояс

Нередко вместо металлического армопояса для газобетона под балки перекрытия устанавливается кирпичный пояс. По сути — это обычная кладка кирпичей, которая дополнительно укрепляется арматурой между рядами. Использовать такие конструкции не рекомендуется, что объясняется низкой прочностью и массой других недостатков. Даже наличие арматуры не сильно улучшает прочность такого пояса.

К тому же два-три ряда кирпичей не способны обеспечить стабильное распределение нагрузки на стену, что может стать причиной появления всевозможных деформаций и трещин. В худшем случае произойдет полное разрушение стены, поэтому допускать такой риск крайне не рекомендуется. Однако недобросовестные строители нередко задействуют кирпичные армированные конструкции, пытаясь упростить свою работу и существенно сэкономить средства.

Важно понимать, что устройство армированного пояса для стен из газобетона — очень важный этап строительства, к которому нужно относиться со всей ответственностью. Только качественный сейсмопояс сможет обеспечить надежность и долговечность здания независимо от окружающих воздействий.

Необходимо ли возводить армопояс для газосиликатных конструкций во всех случаях? На самом деле нет. Ведь если речь идет о сооружении небольшого дачного домика, то стены можно укрепить другим способом, более дешевым и простым. Достаточно поместить металлические шпильки в стену и забетонировать их. Крепежные элементы устанавливаются на 2−3 ряда от верха кладки, при этом они должны полностью проходить через брус.

При возведении более сложных построек наличие армированного пояса — обязательное условие и залог большого срока эксплуатации дома.

tvoidvor.com

Как сделать армопояс - виды поясов и способы их заливки (+схемы)

Армопоясом называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих под воздействием внешних/внутренних факторов. К внешним относится воздействие ветра, наклон местности/холмистость, плавающий грунт и сейсмическая активность земли. В список внутренних факторов относятся все бытовые строительные приспособления, применяемые при внутренней отделке дома. Если неправильно сделать армопояс, то из-за этих явлений стены попросту треснут, а что еще хуже, разъедутся. Ввиду этого очень важно быть осведомленным в том, как сделать армопояс. О видах, назначении и способе установки армопояса и пойдет речь в этой статье.

Виды

Существует 4 вида армопояса:

  • ростверк;
  • цокольный;
  • межэтажный;
  • под мауэрлат.

Инструменты и материалы

Перед началом работ следует подготовить инструменты/материалы:

  1. Арматура.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Проволока для перевязки арматуры.
  6. Доски.
  7. Саморезы.
  8. Кирпич.
  9. Лопата.
  10. Бетономешалка.
  11. Фомка/ломик.
  12. Сварочный аппарат.

Чтобы все выполненные вами работы были сделаны качественно, предлагаем вам ознакомиться с техникой изготовления армосетки/каркаса и опалубки.

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Для изготовления армопояса используются только ребристые прутья. Бетон цепляется за ребра, что содействует увеличению несущих способностей конструкции. Такой пояс может работать на растяжение.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щите должно быть диаметром чуть больше 6 мм. Это нужно для того, чтобы беспрепятственно установить грибок.

Деревянная опалубка

Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

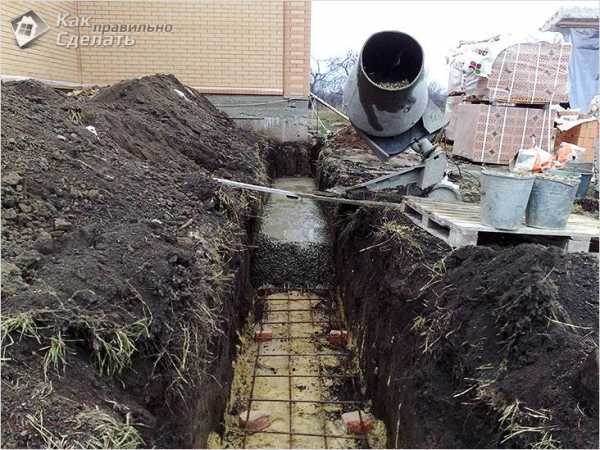

Ростверк

Первоначально следует определить глубину заложения фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует вырыть траншею по периметру будущего дома. Сделать это можно вручную, что долго и утомительно или при помощи экскаватора, что быстро и эффективно, но влечет за собой дополнительные расходы.

После спецтехники следует выровнять дно и стенки траншеи до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна равняться 50–100 мм. При необходимости засыпки песка больше, чем на 100 мм, его нужно смешать со щебнем. Это мероприятие может понадобиться для выравнивания дна траншеи. Еще один способ выравнивания дна – заливка бетоном.

Изготовление каркаса для ростверка

После засыпки песчаной подушки, ее необходимо утрамбовать. Чтобы справиться с задачей быстрее, полейте песок водой.

Затем следует уложить арматуру. В процессе строительства в нормальных условиях нужно использовать арматуру из 4–5 жил, диаметр каждого прута должен составлять 10–12 мм. Важно, чтобы при заливке ростверка для фундамента арматура не касалась основания. Она должна быть утоплена в бетоне. Таким образом, металл будет защищен от коррозии. Чтобы этого достичь арматурную сетку следует приподнять над песчаной подушкой, уложив под нее половинки кирпича.

Ростверк ленточного фундамента

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует сделать более прочным. Для этого вместо арматурной сетки следует использовать арматурный каркас. Он представляет себе 2 сетки, состоящие из 4 жил диаметром по 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основания вместо песчаной подушки используется граншлак. Его преимущество перед песком в том, что со временем граншлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон М200. Чтобы высота заливки соответствовала заданной величине, установите в траншее маячок – металлический колышек равный высоте ростверка по длине. Он будет служить вам ориентиром.

Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Если на стены из плохо воспринимающего нагрузки материала установить армопояс, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Опалубка для межэтажного армопояса

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

Под мауэрлат

Заливать армопояс под мауэрлат можно только после отвердения клея/раствора для кладки стен. Технология, по которой кладется армопояс по газобетону отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон же готовится по такой формуле: 2,8 части песка на 1 часть цемента и 4,8 части щебня. Таким образом, у вас получится бетон М400.

После заливки исключите остатки пузырьков воздуха в массе. Чтобы выполнить эти задачи, используйте строительный вибратор или протыкайте жидкую массу прутом.

Крепление мауэрлата

При монолитном устройстве армопояса следует соблюсти правила крепления мауэрлата. Во время монтажа каркаса из арматуры следует вывести из него вертикальные отрезки на определенную в проекте высоту. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см. В брусе необходимо сделать сквозные отверстия, равные диаметру арматуры, а на ее концах следует нарезать резьбу. Так, у вас получится надежное крепление, что предоставит вам возможность осуществить качественный монтаж крыши любой конфигурации.

Армопояс для газобетона

Газобетон – это альтернатива кирпича, обладающая высокими теплоизоляционными качествами наряду с небольшой стоимостью. Газобетонные блоки уступают кирпичу по прочности. Если при устройстве армопояса на кирпичных стенах заливать бетон не приходится, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе. О том, как сделать армопояс на деревянной опалубке уже говорилось выше, поэтому в этом подразделе мы рассмотрим, как сделать армированный пояс из U-образных газобетонных блоков D500. Хотя стоит сразу заметить, что эта технология более затратная.

В этом случае все предельно просто. Установите блоки на стену в обычном порядке. Затем проведите армирование центральной их части, а после залейте бетоном. Таким образом, стены вашего дома будут более долговечными и надежными.

Если у вас остались вопросы по теме, то задавайте их работающему на сайте специалисту. При необходимости вы можете проконсультироваться по поводу заливки армопояса с нашим экспертом. Есть личный опыт? Делитесь им с нами и нашими читателями, пишите комментарии к статье.

Видео

О том, как сделать армопояс для дома из газобетона вы можете узнать из видео:

kakpravilnosdelat.ru

Опалубка армопояса на газобетон, виды

Армопояс является важной частью строения из газобетона, так как он создает жесткость стен, и равномерно распределяет нагрузки от вышестоящих перекрытий, блоков и крыши.

Армопояс должен быть кольцевым(непрерывным), то есть, располагаться по всем несущим стенам, опалубка соответственно тоже должна быть неразрывной, а сам бетон должен заливаться за один раз.

Опалубка под армопояс должна быть максимально ровной по всем плоскостям, ведь чем она ровней, тем меньше усилий вы потратите на выравнивание в будущем.

Варианты опалубки для армопояса

Существуют варианты съемной и несъемной опалубки:

  • Полностью деревянная.
  • Деревянная с внутренней стороны.
  • Несъемная из газобетона.

Чтобы определиться с требуемой опалубкой, нужно учитывать толщину стены и назначение армопояса. Ведь межэтажный и подкрышный армопоясы несколько отличаются. Под перекрытия нужен более прочный и широкий армопояс, а под мауэрлат сгодится армопояс тоньше.

К примеру, если у вас толщина стены всего 200 мм, то 50 мм будет занимать утеплитель, остается всего 150 мм, из них еще 50 мм на защитный слой бетона для арматуры, в итоге остается всего 100 мм. Для армопояса под мауэрлат этого достаточно, но для перекрытий –маловато. Как итог мы имеем, что в данном случае нам подходит только съемная деревянная опалубка.

Стяжка опалубки шпильками

Одним из вариантов съемной опалубки являются плиты OSB, усиленные деревянными брусками, а также шпильками. После выравнивания опалубки высверливаются отверстия в OSB, ставятся пластиковые трубочки на всю ширину опалубки, и вставляются шпильки, которые далее затягиваются гайками с шайбами.

Шпильки должны располагаться в нижней части опалубки, ведь жидкий бетон создает максимальное давление именно внизу, и шпилька предотвращает выдавливание опалубки. После заливки бетоном и его затвердения, шпильку вытаскивают, трубочку подрезают и заполняют монтажной пеной.

Такой вариант опалубок является очень надежным, но трудоемким. Для большинства случаев хватит деревянных подпорок.

Опалубка из газобетона и OSB

Если толщина газобетонной стены 300 мм, то тут уже можно использовать несъемную или частично несъемную опалубку в виде тонких 100мм блоков из газобетона.

  1. Выкладываете с внешней стороны на клей тонкие блоки из газобетона.
  2. Крепите утеплитель к газобетону на саморезы.
  3. Вяжете арматурный каркас, прямо на месте.
  4. Внутреннюю часть закрываете деревянной опалубкой(OSB).

Так как газобетонная опалубка является теплой, то в качестве утеплителя можно положить не 50 мм ЭППС, а всего 30 мм. В итоге, для железобетонного армопояса останется 170 мм, чего вполне хватит для опирания плит перекрытия и деревянных балок.

Подробно про возведение такой опалубки смотрите в видеоролике от Константина, в котором он делал опалубку под железобетонные плиты перекрытия, а также под мауэрлат

Несъемная опалубка из газобетона

Вариант с полностью несъемной опалубкой очень удобен для армопояса под мауэрлат. В качестве несъемной опалубки можно использовать готовые U-блоки, или же выкладывать тонкие блоки с обеих сторон от армопояса.

Более подробно про такой вариант опалубки смотрите в видео.

Как сделать опалубку для армопояса

stroy-gazobeton.ru

Армопояс на газобетоне: устройство и установка

Армопояс на газобетоне — железобетонная конструкция, которая служит для укрепления стен домов. Устанавливают армопояс для газобетона по всему периметру зданий и сооружений, чтобы он повышал сопротивление температурным перепадам, проседанию почвы под конструкцией и противостоял силе ветра. Также целесообразно применять армопояс на газобетоне при строительстве домов на наклонной местности.

Предназначение

Армопояс применяют для укрепления дома по всему периметру, а также:

  • В случае, когда газобетонная конструкция не способна устоять нагрузкам при использовании точечных креплений для каркаса крыши. Образуются трещины и сколы на плитах.
  • При конструкции с висячим каркасом крыши получается нагрузка на кирпичные и газобетонные стены. В этом случае армирующая стяжка играет большую роль и не позволит дому «трещать по швам».
  • Когда брусья висячих крыш, которые крепятся в газобетонный материал, несут точечную нагрузку, что приводит к ослабеванию прочностных характеристик зданий и сооружений. Образуются трещины, сколы, разрушения. Чтобы избежать этого, укрепляют точки с нагрузками и место под крышей с помощью армопояса.
Схема стены из газобетонных блоков.

Армирующий пояс из железобетона применяют в случае:

  • деформации стен из-за движения и неравномерности почвы;
  • необходимости обеспечить дополнительную прочность зданий;
  • надобности распространения нагрузок по стенам;
  • профилактики точечных нагрузок из-за фиксации брусьев к станам зданий и сооружений с использованием шпилек и анкерных болтов.

Армопояс для газобетона должен быть цельным, так как он играет большую роль в продолжительности срока службы зданий, а значит, должен увеличивать силу сопротивления стен различным нагрузкам.

Вернуться к оглавлению

Где устанавливается?

Начинают фиксацию армопоясов на газобетон с определения места его расположения. Область применения должна выбираться, исходя из его главной функции – повышение прочностных характеристик зданий, где присутствуют негативные условия обитания и плывучесть почвы.

Железобетонная цельная конструкция включает в себя несколько поясов. Чтобы сделать первый пояс, устанавливают верхнюю часть фундамента. Заливка происходит под ленту. Применяя второй пояс, монтаж приходится над опорами. Такая конструкция представляет собой основание для опорного фундамента.

Первый ростверк в высоту имеет 350 мм и ширину – 1000 мм. Данные размеры приблизительные, так как на них влияют условия внешней среды:

  • влажность;
  • температурный режим;
  • изменение грунта.
После установки винтовых свай их соединяют между собой ростверком -поперечными перекладинами из стали.

Установка ростверка должна находиться по периметру сооружений и под несущими стенами. Такая основа обеспечит надежность зданий и сооружений. Устанавливают второй армирующий пояс высотой 300 мм и шириной такой же, как у стены. Применение второго слоя необязательно.

Третий слой кладут под плитами преграждений. Он обеспечивает стяжку стен и препятствует образованию трещин. Четвертый – применяется при возведении кирпичных и газобетонных конструкциях и устанавливается для плит преграждений второго этажа.

Вернуться к оглавлению

Способы устройства

Приступают к строительным работам с расчета размера и формы армопоясов. Сделать армопояс для газобетона можно двумя способами:

  • при помощи опалубки;
  • с помощью газоблоков.

При монтаже стягивающих конструкций применяют следующие материалы и инструменты:

  • рулетка;
  • бетономешалка;
  • доски;
  • анкерные болты;
  • арматура;
  • киянка;
  • оснащение при работе с газобетоном;
  • крепеж;
  • клей;
  • бетономешалка;
  • бетонный раствор и ингредиенты для его приготовления;
  • утеплитель;
  • камень.
Вернуться к оглавлению

При помощи опалубки

Перед началом заливки бетонного раствора, изготавливают деревянную опалубку. После ее установки монтируют арматурную конструкцию и заливают все бетоном. Опалубка применяется в виде U-образных блоков. В конце работ покрывают получившееся сооружение утеплительным слоем, благодаря которому уменьшается выход тепла через армировку.

Вернуться к оглавлениюВернуться к оглавлению
Материалы и инструменты

Чтобы сделать опалубку применяют такие материалы:

  • Доски с ровной поверхностью.
  • Фанера, которая должна обладать влагостойкостью. Для ее обеспечения поверхность фанеры обрабатывают покрытием на основе полимерных материалов.
  • Утеплительный материал. Который обладает небольшой объемной массой и имеет устойчивость к механическому воздействию.

Необходимые инструменты:

  • строительный уровень;
  • молоток;
  • шуруповерт;
  • рулетка;
  • ножовка;
  • доски различных размеров;
  • отвес;
  • дрель;
  • саморезы;
  • проволока;
  • монтировка.
Вернуться к оглавлению
Установка опалубки
Опалубка для армопояса.

Монтировать опалубку начинают одновременно по всему периметру конструкции. Начинают фиксировать опалубку саморезами или гвоздями. После чего крепят распорку к щитам и для повышения прочности соединяют их между собой проволокой. Чтобы обеспечить тепло в здании, внутренний пласт опалубки прокладывают теплоизоляционным слоем.

После сборки каркаса применяют строительный уровень, чтобы обеспечить ровность конструкциям. Чтобы придать хорошую связку газоблоков с армопоясом, еще перед этапом заливки вбивают ряд гвоздей в их верхний слой.

Вернуться к оглавлению
Установка арматуры

Монтаж арматуры возможен из двух и четырех прутьев. Применяя первый вариант, устанавливают плиты из бетона с шагом в полметра. В конечном итоге каркас напомнит ступеньки. Такая конструкция подойдет для фундаментов с небольшими нагрузками.

Для более сложных и тяжелых вариантов применяют основу из четырех прутьев, которая также соединяется перемычками. В итоге конструкция будет в виде четырехсторонней фигуры. При установке арматуры нужно соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов проводят проволокой, предназначенной для связывания арматуры, но ни в коем случае не сваркой.

Вернуться к оглавлениюВернуться к оглавлению
Заливка
Заливка бетоном опалубки.

Как только работы по установке опалубки выполнены, приступают к заливке бетонным раствором в монолитный каркас. Бетонная смесь включает в себя следующие компоненты:

  • песок;
  • щебень;
  • цемент;
  • воду.

С помощью бетономешалки тщательно перемешивают ингредиенты до образования однородной структуры. Заливка опалубки выполняется в один этап. После чего удаляют образовавшиеся пузырьки воздуха с помощью трамбовочных механизмов. Монолитный слой прокладывают утеплительным материалом.

Вернуться к оглавлению

С помощью газоблоков

Устанавливая армопояса с помощью блоков, не потребуется много усилий. Монтаж прост в исполнении и не займет много времени. Газоблоки укладывают на стены, оставляя в центре рядов пустоту, после чего этот промежуток заливается бетонным раствором.

Применяя газоблоки для армопояса, обеспечивается надежность и долговечность зданий.

Материалы и инструменты

Установка армопояса требует следующих материалов:

  • клеевой раствор;
  • гидроизоляционный слой;
  • саморезы;
  • дюбели и анкеры;
  • гвозди.

Чтобы сделать армопояс понадобятся такие инструменты:

  • штробороез;
  • угольник;
  • пила;
  • каретка;
  • резиновый молоток;
  • зубчатая кельма.
Вернуться к оглавлению
Установка блоков
Армопояс с помощью газоблоков.

При монтаже армопояса устанавливают газоблоки с помощью клеевого раствора. Кладка происходит по отметкам на блоках и балках. После чего устанавливают арматурный каркас и заливают конструкцию бетоном. Чтобы избежать появления пузырьков воздухов, применяют тромбовку бетона. Армопояс пригоден к эксплуатации, после набора бетонного раствора прочности. Применяя U-блоки, снижают трудозатраты и увеличивают теплопроводность конструкции.

Вернуться к оглавлению
Армирование

Для предотвращения трещин при сооружении крупного объекта применяют к газобетону армирование. Для этого в наиболее уязвимые места фиксируют армирующий материал:

  • Каркас, состоящий из 2 рядов проволоки, которые соединяют между собой перемычками. Укладка каркаса происходит в один слой.
  • Стальная арматура, с помощью которой осуществляется кладка двух рядов, лежащих параллельно друг другу.

Перед началом работ по установке арматуры, прорезают штробы в газобетоне и наполняют клеевым составом. После чего в них вставляют армировку и удаляют остатки клея.

Заливка

На этапе заливки важно правильно заполнить емкости. Раствор заливают на половину формы, так как бетонная смесь способна подниматься. После чего обрезают выпуклость над емкостью металлической струной и оставляют раствор для затвердения. Осуществляя заливку, нужно исключить появление сквозняков в помещении.

Вернуться к оглавлению

Особенности установки

Чтобы армопояс выполнял необходимые функции, важно правильно провести его установку:

  • делают геометрические расчеты и подготавливают нужные инструменты и материалы;
  • фиксируют опалубку;
  • проводят разметку стен;
  • готовят раствор непосредственно перед его применением, бетон используют маркой до М200;
  • для армопояса нужно выложить кирпичи так, чтобы между ними остался промежуток;
  • используют ростверк при строительстве дома из блоков.

Соблюдение рекомендаций сделает строительный процесс быстрее и улучшит качественные характеристики конструкции.

kladembeton.ru
