Расчет стропил своими руками - изготовление и монтаж пошагово!

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность сделанной крыши. При желании с обустройством стропильной системы можно справиться самостоятельно. Хотите узнать как? Изучите следующее руководство!

Стропила своими руками

Элементы стропильной системы крыши

Содержание статьи

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Разновидности стропильных систем

Устройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Виды стропил

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Видео — Стропильная система

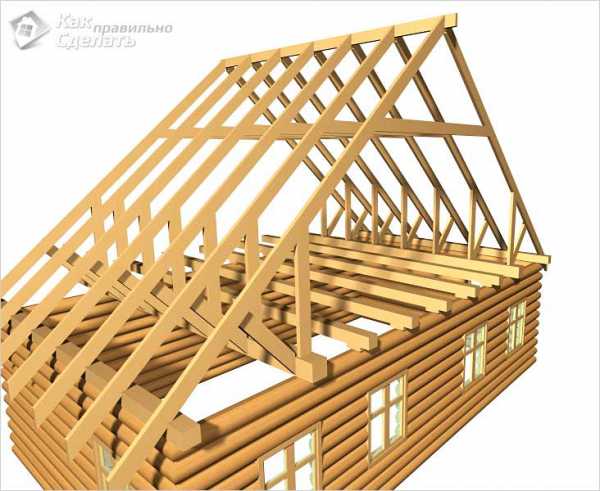

Конструкция стропильной системы

Конструкция стропильной системы

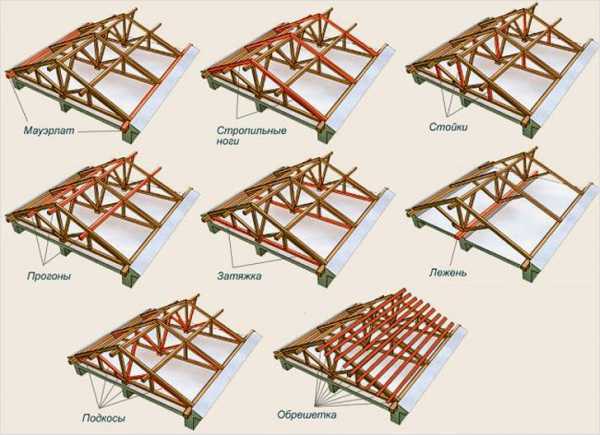

Любая стропильная система состоит из таких основных компонентов:

  • стропильных ног. Монтируются параллельно по отношению к скатам. Предотвращают прогиб кровельной конструкции;
  • прогона. Представляет собой поперечный брус, устанавливаемый продольно сверху;
  • лежней и стоек – поддерживают прогоны стропильной конструкции;
  • подкосов – компоненты подстропильной фермы, благодаря которым обеспечивается дополнительная устойчивость стропил.

    Схема стропил

Из чего делать стропила?

Из чего делать стропила

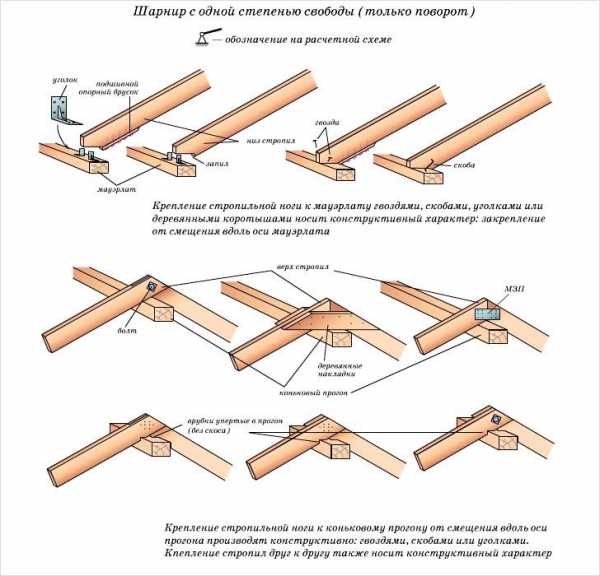

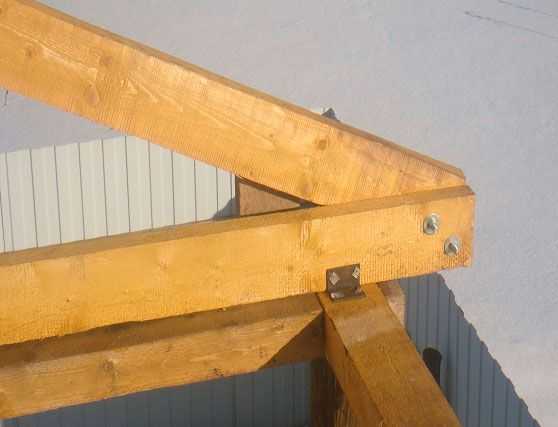

Узел крепления к балке

Чаще всего стропила изготавливаются из хвойной древесины. Это сравнительно недорогой, достаточно прочный и простой в обработке материал

В случае самостоятельного изготовления стропил лучше всего использовать брус сечением 10х10 либо 15х15 см.

Также при выборе древесины нужно обращать внимание на ее влажность. Максимально допустимый показатель – 20%. При более высоких значениях материал даст усадку, что приведет к нарушению конфигурации всей кровельной системы.

Видео — Ошибки строительства крыши

Предварительные расчеты

Стропильная система крыши

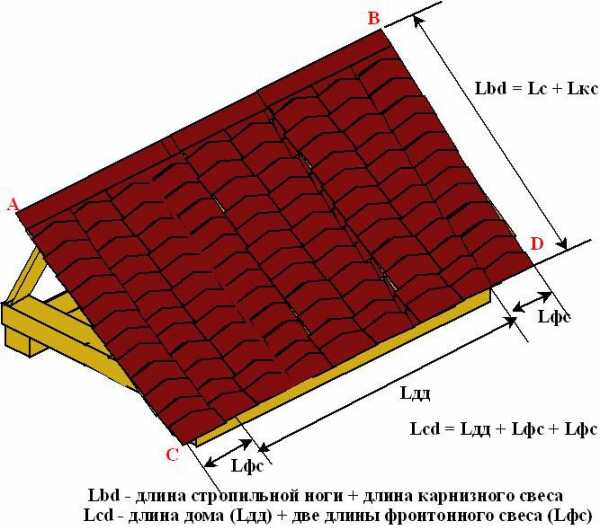

Рассчитываем оптимальную длину стропил. Стандартная длина изделий фабричного изготовления составляет 450 или 600 см. При необходимости длину стропил можно изменять.

Для определения оптимального сечения бруса нужно знать следующее:

  • длину стропил;
  • шаг монтажа элементов;
  • расчетные показатели будущих нагрузок.

Необходимая информация приведена в следующей таблице.

Таблица 1. Выбор шага установки стропил в зависимости от их длины и сечения

Длина стропил, мРасстояние между стропилами, смРазмер сечения бруса стропил, см
До 31208х10
До 31809х10
До 41008х16
До 41408х18
До 41809х18
До 61008х20
До 614010х20

Остальные элементы кровельной системы должны иметь такие сечения:

  • мауэрлат – 10х10 либо 15х15 см. Также допускается монтаж мауэрлата из бруса сечением 10х15 см;
  • диагональные стропильные ноги и ендовы – 10х20 см;
  • затяжки – 5х15 см;
  • прогоны – 10х10, 10х20 см;
  • подкосы – 10х10 или 15х15 см;
  • подшивочные доски – 2,5х10 см;
  • ригели – 10х15 или 10х20 см.

    Расчет нагрузки на стропила

Зная длину и сечение стропил, а также шаг их монтажа, вы с легкостью рассчитаете нужное количество элементов, ориентируясь на длину стены строения.

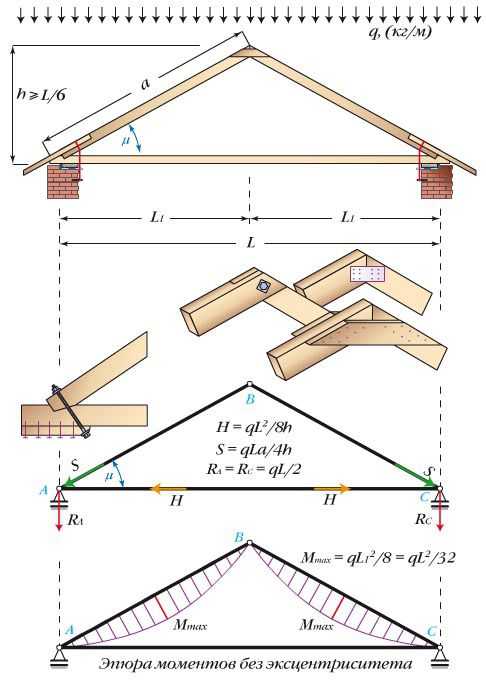

Расчет стропильной системы

Дополнительно должен быть выполнен расчет стропил на прогиб. То есть нужно узнать, насколько стропила смогут прогнуться, пока не сломаются. К примеру, при конструировании мансардной кровельной конструкции расчет фермы надо сделать так, чтобы прогиб составлял не более 1/250 от протяженности участка, который подвергается давлению.

Расчет стропильной системы

Исходя из вышесказанного, если длина стропил равна 500 см, максимально допустимое значение прогиба составит 0,2 см. Показатель кажется несущественным, но в случае его превышения прогиб кровли будет зрительно заметен, да и на надежности конструкции это отразится не лучшим образом.

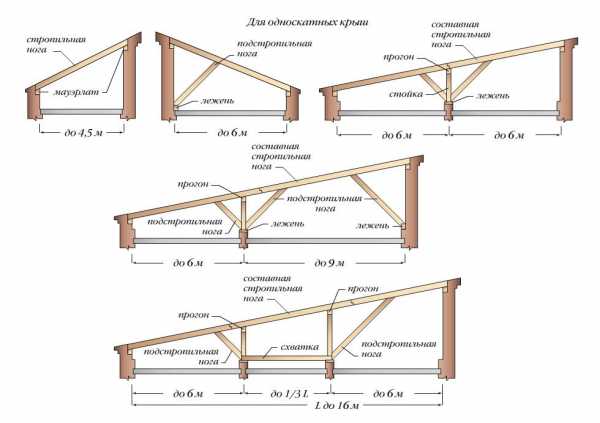

Стропила односкатной крыши

По возможности, проектируя дом, желательно сделать так, чтобы длина стропил не превышала 6 метров

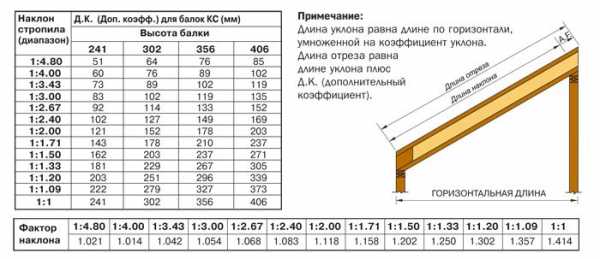

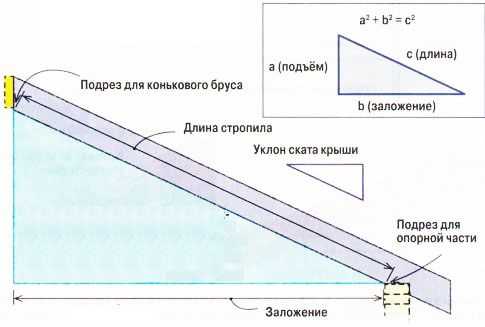

Для определения длины стропила воспользуйтесь теоремой Пифагора

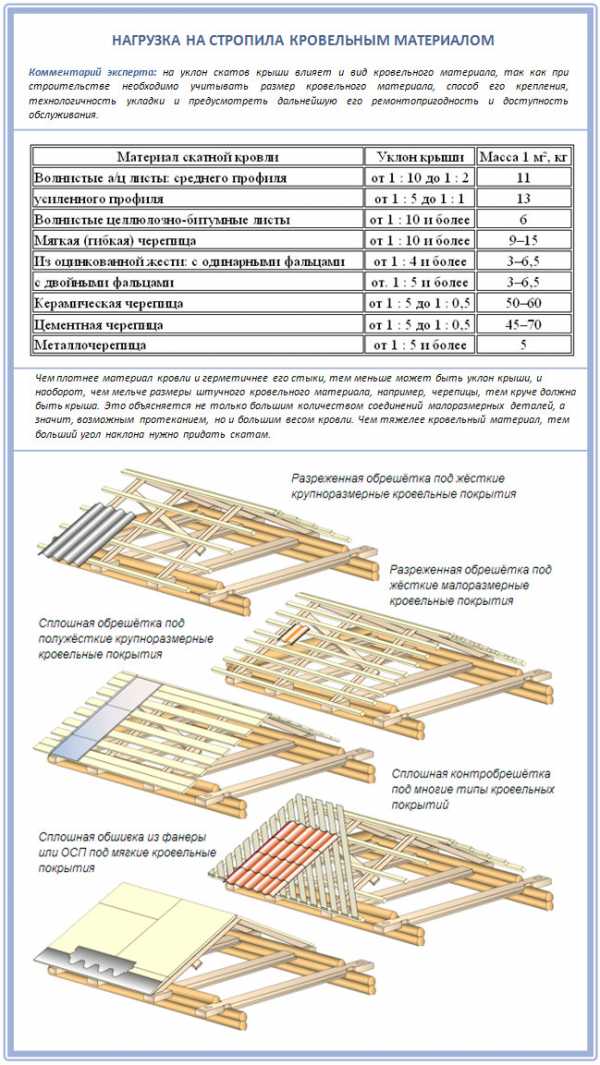

Расчет сечения стропил зависит от материала кровли

Видео — Расчет стропил своими руками

Превращаем деревянный брус в стропила

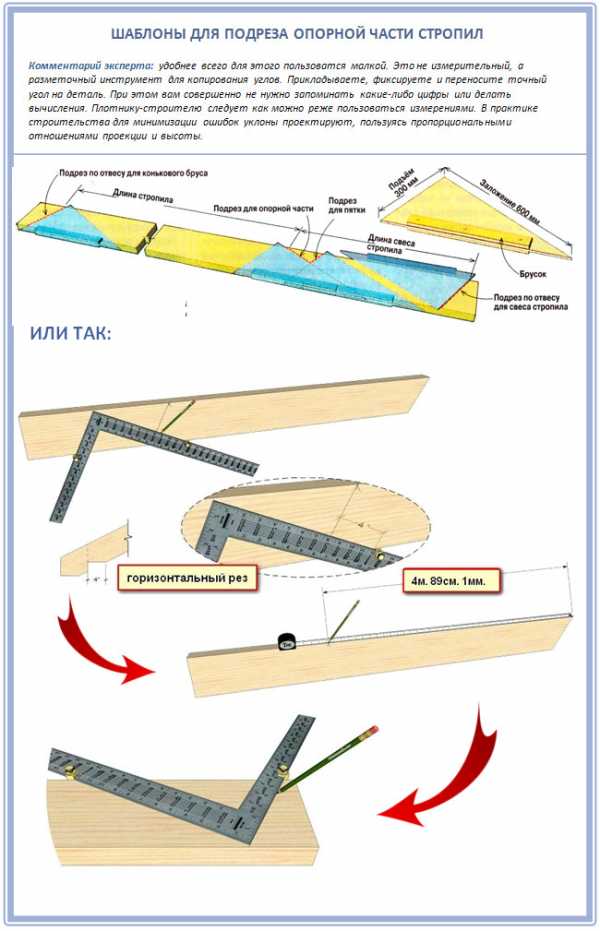

Изготавливаем шаблон, с помощью которого будет выполняться дальнейшая работа. Стропила имеют однотипную конструкцию, так что шаблон позволит вам сэкономить силы и время.

Для разметки и подрезания стропил используйте шаблон

Для разметки и подрезания стропил используйте шаблон

Соединяем две доски по одному краю гвоздем. В результате вы должны получить конструкцию, напоминающую ножницы.

Изготовление шаблона

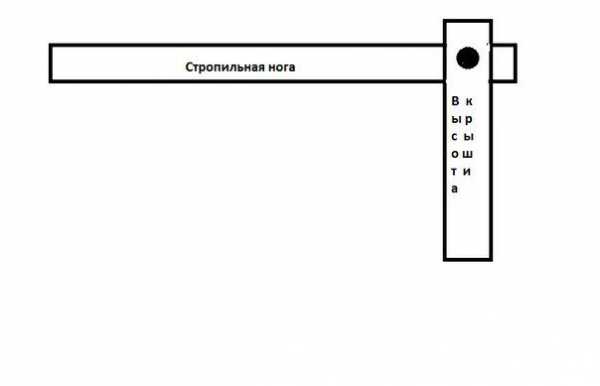

Схема шаблона

Ставим свободные края «ножниц» на опоры в точках будущего размещения стропил. Это позволит определить уклон кровельного ската.

Берем дополнительную пару гвоздей и фиксируем угол, установленный между досками. На этом шаблон готов. Дополнительно зафиксируйте его поперечной перекладиной. Чтобы установленный угол уклона кровельного ската не менялся под воздействием нагрузок, перекладину крепите саморезами.

Будьте предельно внимательны при создании шаблона. Даже из-за малейших отклонений вся конструкция может испортиться.

Далее делаем новый шаблон для подготовки монтажных зарезов на элементах системы. Используйте фанеру толщиной 0,5 см. Для укрепления применяйте 2,5-сантиметровую доску. Размеры зарезов подбирайте с учетом сечения используемых стропил.

С помощью готовых шаблонов делаем зарезы и начинаем собирать ферму.

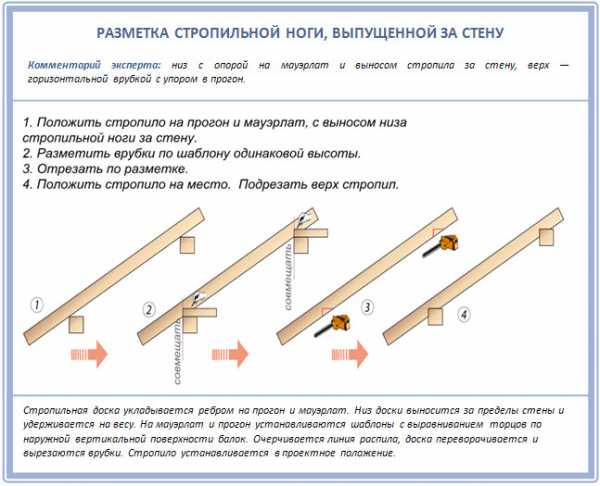

Разметка противоположного конца стропил

Разметка противоположного конца стропил

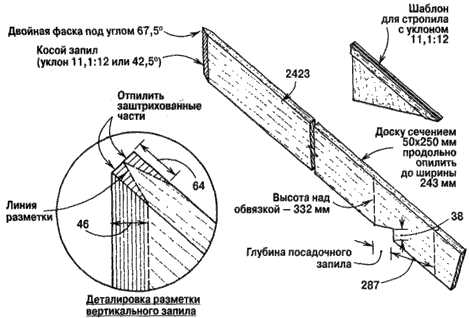

Полноразмерный шаблон стропил

Видео — Стропильная система двускатной крыши

Порядок сборки фермы

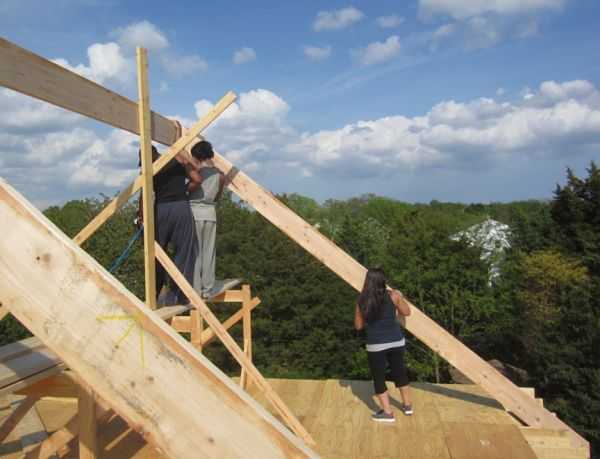

Для удобства можно соорудить леса

Конструкция включает в себя опорные ноги и соединяющие компоненты. Ферма напоминает треугольник. Выполните работу в указанной последовательности, и готовая конструкция сможет достойно переносить все поступающие нагрузки.

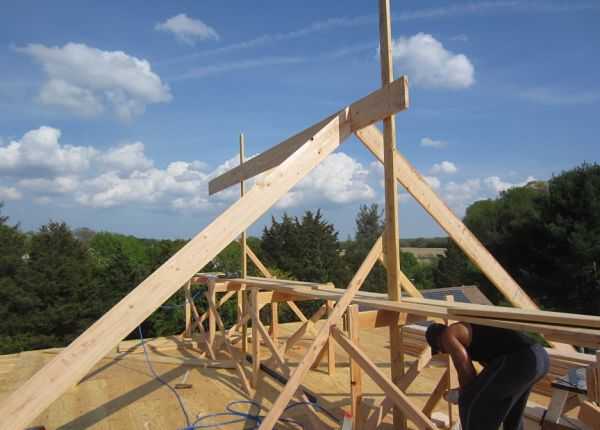

Установка коньковой балки и первых стропил

Ферму можно делать на земле с дальнейшим подъемом наверх либо же прямиком на крыше. Первый вариант более прост и удобен в выполнении.

Еще одно стропило на месте

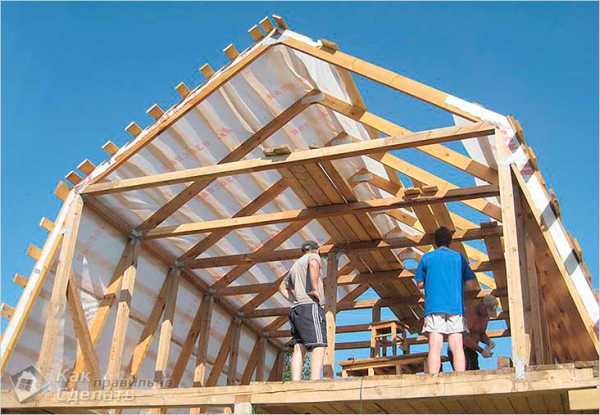

Вид установленных стропил

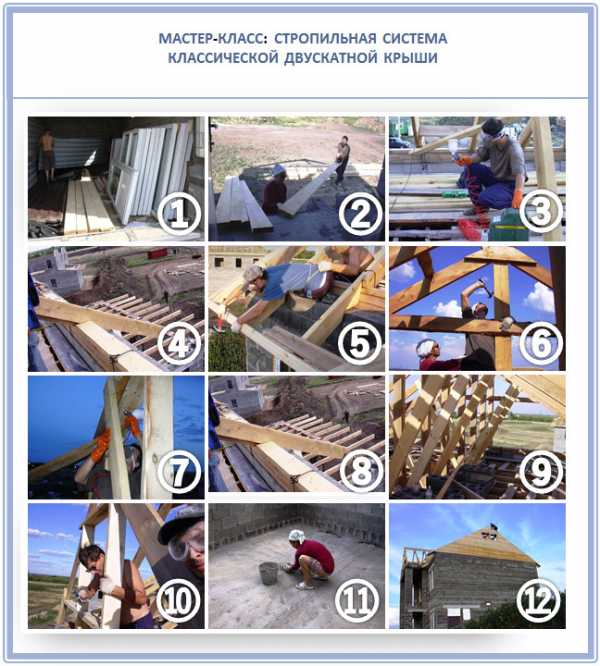

Стропильную ферму собираем в следующем порядке. Сначала обрезаем заготовленный материал до нужного размера, стыкуем бруски верхними краями и скрепляем с помощью шурупов. Для предотвращения появления трещин в местах скрепления предварительно просверливаем в брусках отверстия диаметром немного меньше размера крепежных элементов.

Установка стропил

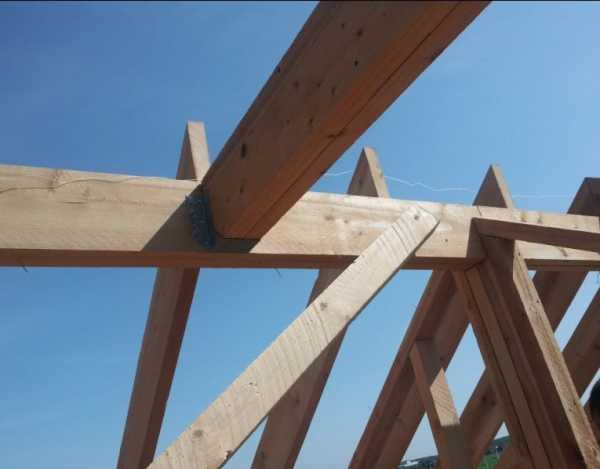

Коньковые балки

Также для соединения стропильных ног используем ригель. Фиксацию выполняем на полметра ниже верхней точки скрепления элементов. Ригели будут способствовать повышению жесткости конструкции и исключат риск прогиба. Крепление ригеля выполняем в выемках, предварительно обустроенных в стропилах посредством вырубки.

При необходимости стропила срезаются под углом, если этого требуют особенности обустраиваемой кровельной конструкции.

Установка стропильной фермы

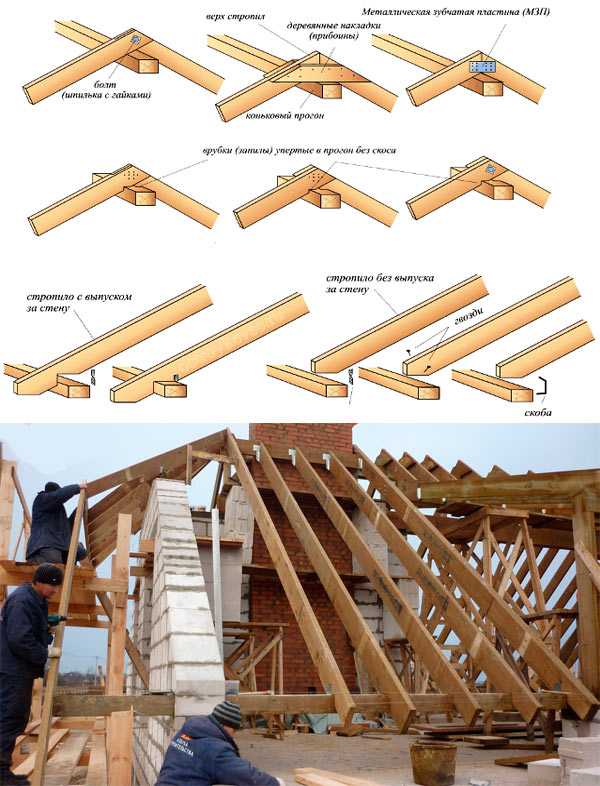

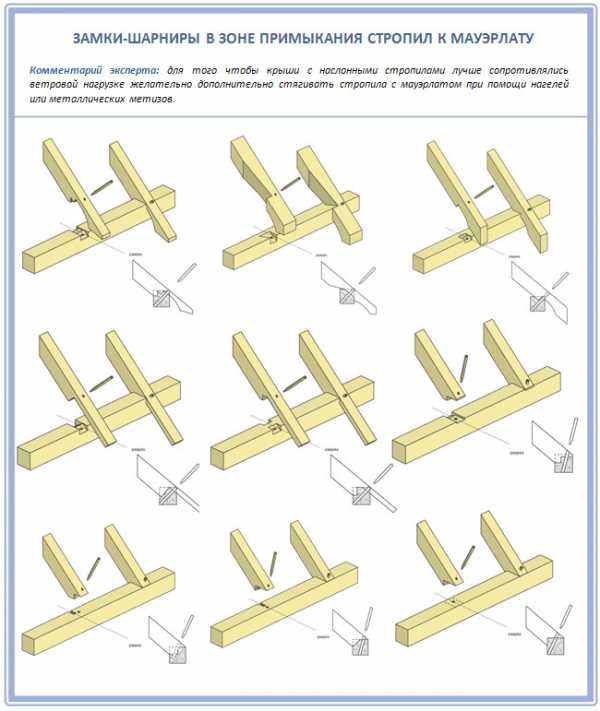

Варианты врубки стропил в балку

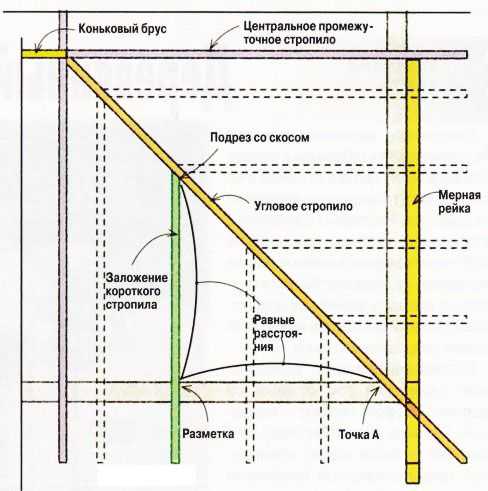

Измерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

  • монтируем крайние фермы;
  • фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

  • основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
  • предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
  • обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
  • основание стропильной фермы закрепляем только после подтверждения ровности его установки;
  • для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
  • прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

    Стропильная система

    Изготовление нижних поясов стропильных ферм

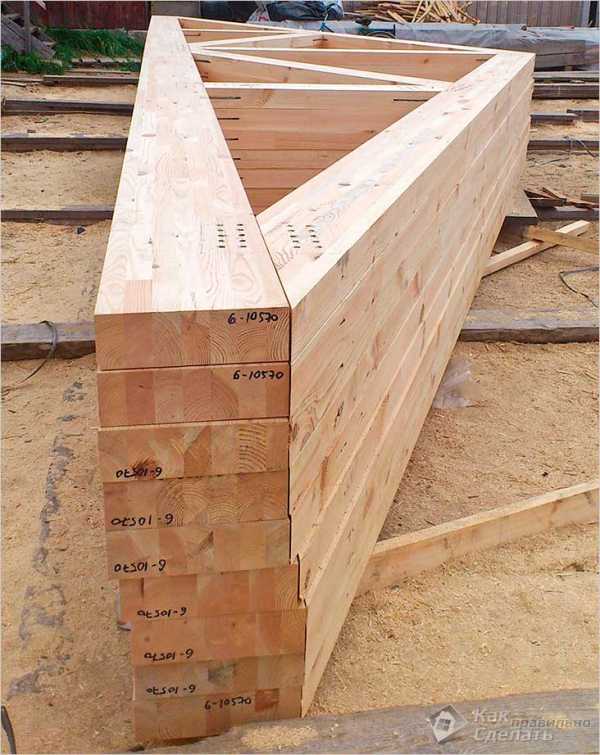

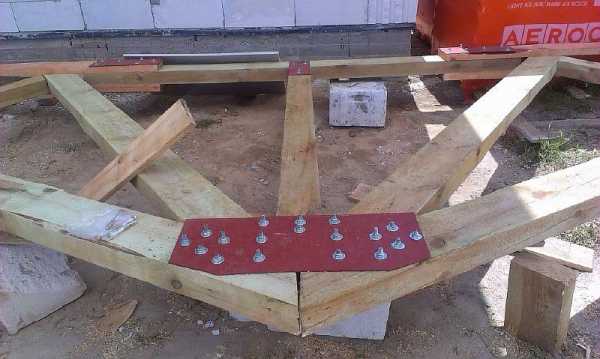

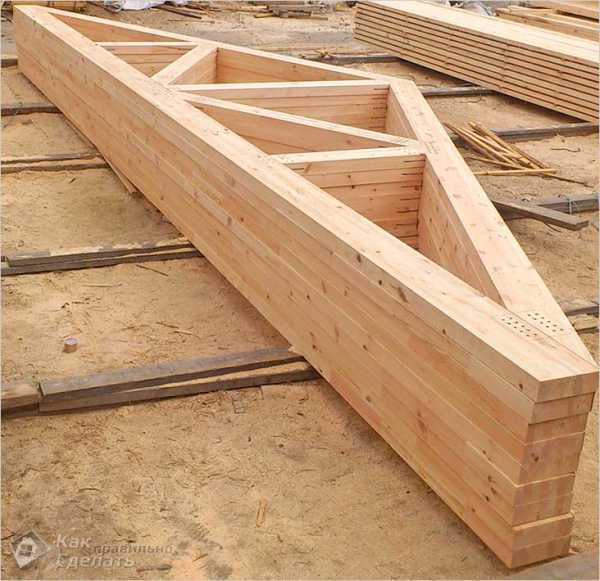

    Сборка стропильной фермы

    Сборка стропильной фермы

    Стропильные фермы установлены в проектное положение

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

После установки всех элементов конструкции приступаем к креплению обрешетки и дальнейшему обустройству кровельной системы: влаго-, тепло- и пароизолированию, а также монтажу выбранного финишного покрытия.

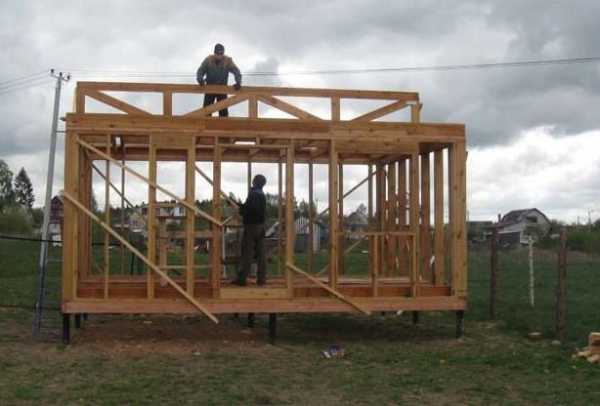

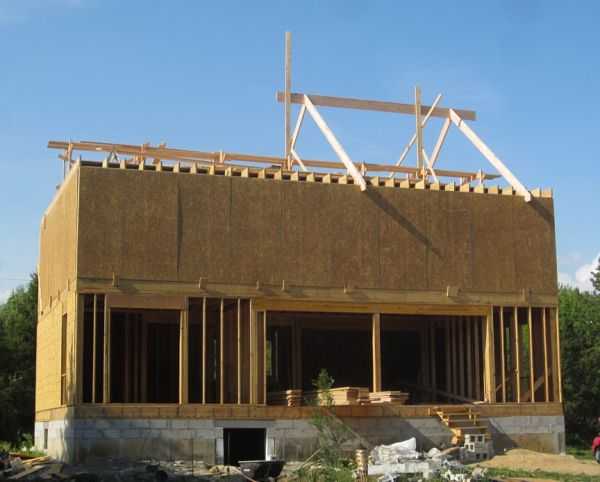

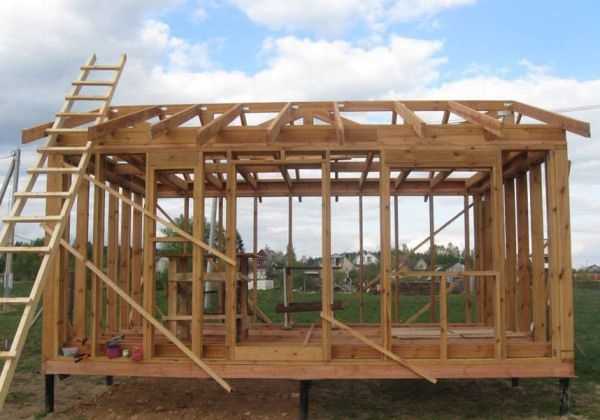

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермы

Монтаж коньковой фермы

Монтаж стропил

Монтаж стропил

Видео – Стропила своими руками. Односкатная крыша

Видео — Вальмовая крыша. Стропильная система

stroyday.ru

Стропила для двухскатной крыши своими руками + установка, крепление, шаг монтажа

В строительстве своего дома мечты вы уже на финишной прямой, и пришло время разобраться с премудростями стропильной системы? Скажем так: вас ожидают приятные заботы: расчет угла, веса и запаса прочности стропил, договор со знакомым мастером или компанией, или же заготовка всего необходимого инструментария для самостоятельной плотницкой работы.

А, чтобы завтра все эти заботы не стали головной болью и вы не переживали о том, правильно ли делается тот или иной узел, мы и подготовили для вас эту статью. Итак, давайте разберемся, как сделать качественные стропила для двускатной крыши своими руками так, чтобы было не хуже покупных.

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

  • Кратких сроков изготовления.
  • Технологической точности всех деталей.
  • Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

  • Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
  • Задержка с поставкой (особенно в сезон).
  • Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

  • Мауэрлат.
  • Вертикальные стойки.
  • Ригели.
  • Стропильные ноги.
  • Распорки.
  • Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Действует в строительстве крыш золотое правило – семь раз отмерять, и лишь раз отрезать. И в первую очередь вам важно понять, что у каждой стропильной ноги свое индивидуальное расположение. А потому сначала обязательно составьте подробный проект, и лучше в специальной программе. Только после этого по своей ЗД модели будущей крыши отметьте, где именно и какие именно будут соединения стропил с мауэрлатом и между собой.

Важно максимально точно определить угол наклона стропил и под каким углом им нужно делать срезы. А о том, как сделать все эти стропила для двускатной крыши самостоятельно, не беспокойтесь: вам все лишь понадобится обычный станок.

Определяем угол наклона крыши: рассчитываем нагрузки

Угол наклона двускатной крыши делают от 5° до 90°. Но самый проверенный и стандартный вариант – 35°-40°, где наиболее рационально распределяются нагрузки и расходуются строительные материалы.

Прямые скаты строят тогда, когда под крышей в будущем будет находиться только нежилой чердак, главная функция которого – вентиляция и регулирование теплообмена. А вот когда подкровельное пространство планируется жилым, мансардным, изначально планируют так называемую ломаную двускатную крышу. Ее отличие в том, что скаты посередине имеют как бы излом, который меняет их угол на более крутой. И для обустройства мансарды, и для защиты всего дома от непогоды такая конструкция вполне подходит.

Обратите внимание, что под большинство кровельных материалов подходит только угол наклона более 45°.

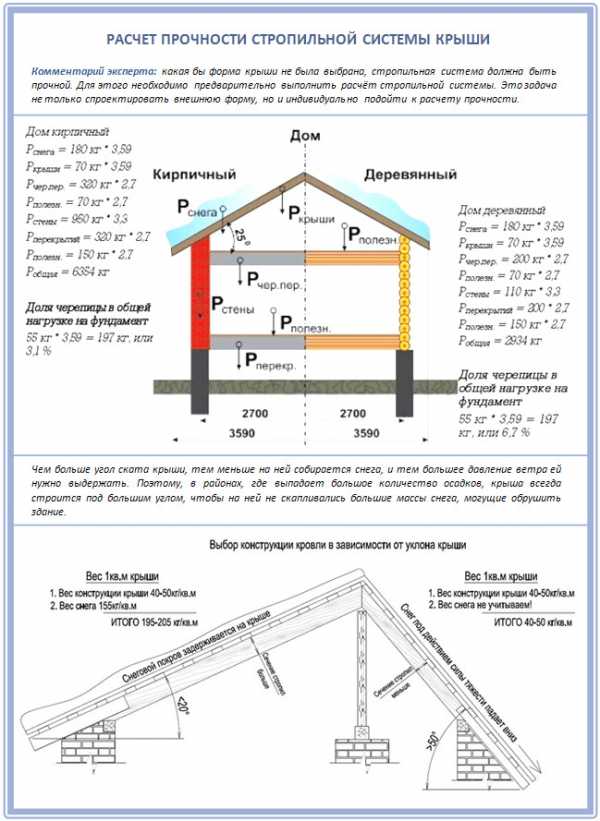

Постоянные и переменные нагрузки на крышу

Важно максимально точно рассчитать общую нагрузку будущей крыши, которая будет состоять из постоянной, куда входит вес стропильной системы и кровельного покрытия, и временной – ветровой и снеговой.

От этих же нагрузок зависит, какой нужно делать шаг стропил для вашей двускатной крыши. Подобрать нужное сечение стропильных ног вам поможет эта таблица:

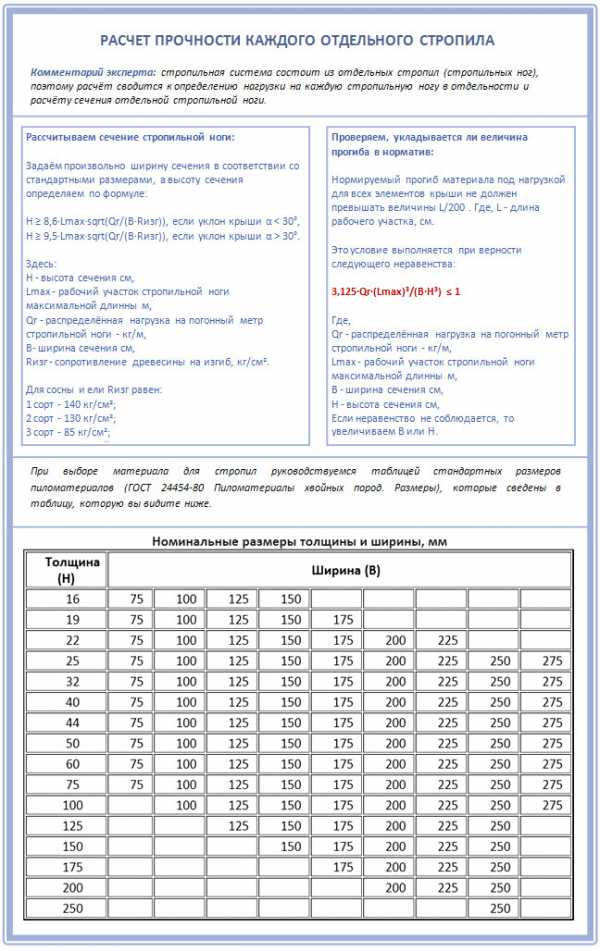

Показатели стропил на прогиб

Даже крепкие на вид стропила могут не подойти для строительства крыши жилого дома из-за того, что у них недостаточны показатели на прогиб. Существуют отдельные пункты в разделе СНиПов, которые называются «Нагрузки и воздействия».

А самый простой способ увеличить прочность стропил на прогиб – сделать больше сечение. Немного сложнее – усилить специально балкой, выводя ее край на подкос.

Усилительные элементы для стропил

Чем больше стоек, подкосов и схваток – тем больше у всей стропильной системы стойкости и стабильности.

Если у вас есть подозрения или даже точный подсчет, что простая конструкция крыши не выдержит будущие нагрузки, сделайте для нее дополнительные элементы усиления. Такая профилактика никогда не повредит, зато избавит от многих проблем. Заметим, что особенно обидно, когда проваливается крыша гаража – прямо на автомобиль. Да и для жилого дома такие проблемы – не в радость.

Усиливают жесткость стропильной конструкции подкосы, дополнительные прогоны и опорные стойки. Подкосы призваны уменьшать пролет стропильных ног. Угол их наклона к горизонтали обычно составляет не менее 45°.

А прогон – это горизонтальная балка, которая располагается параллельно коньку и закрепляется на вертикальных стойках. Подробнее на видео:

Определяем тип крыши: холодная или теплая?

А теперь о понятии чердака. Если вы строите крышу бани или небольшого хозяйского помещения, ее можно делать по самой упрощенной технологии – поставили стропила, соединили в коньке и накрыли листами рубероида. А вот для крыши жилого дома, где важна вентиляции, таким принципом не обойтись. Здесь уже будут минимум три уровня:

  1. Верхний или первый уровень стропил – около 200 мм.
  2. Средний всегда равняется по высоте вспомогательных стропил.
  3. Третий – уже на обрез стены.

Так удобно укладывать утеплитель, ведь крыша жилого дома отличается тем, что вверх поднимается тепло и при отсутствии теплоизоляции кровельное покрытие постоянно нагревается.

Итог: зимой снег подтаивает и сползает вниз, замерзая и накапливаясь еще больше у холодного карниза. Проблем от этого немало: и длинные опасные сосульки, и забитая водосточная система, и постепенное разрушение всей кровли. Решайте сами!

Определяем тип стропильной системы: наслонная или висячая?

Итак, а теперь самое время продумать опорные основания для будущих стропил, которые также необходимо заранее подготовить и от которых будут зависеть многие параметры самой крыши. Так, стропила делят на наслонные, висячие и гибридные.

Висячие стропила обычно – удел небольших и легких крыш, расстояние между опорами которых не превышает 6 метров. А вот в зданиях с несущей средней стеной или дополнительными опорами для крепости крыши устраивают наслонные стропила. Или же вот такой комбинированный вариант:

Еще одно отличие в том, что висячая стропильная система заставляет работать мауэрлат на сжатие, а наслонная – на срез. Но главная задача и наслонных, и висячих стропил – максимально равномерно передать нагрузки всей крыши на стены и фундамент.

Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:

  • Древесина. Массив, доски или клееный брус.
  • Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
  • Черный металл. Это двутавры и стальные швеллера.
  • Тяжелые железобетонные конструкции для промышленного строительства.

Сухая доска: экономичный вариант

Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением. А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными. Вот и вся разница.

Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.

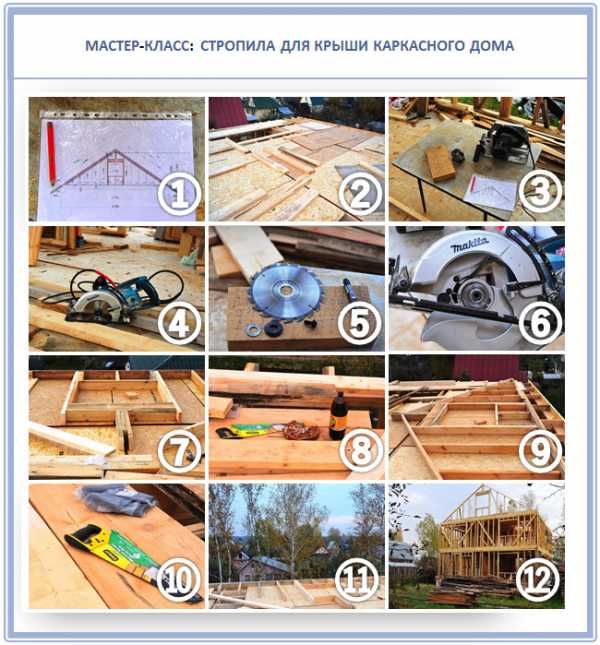

Для крыши каркасного дома это действительно один из самых лучших вариантов!

А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым. Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им. Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши. Одним словом, проблем не оберетесь!

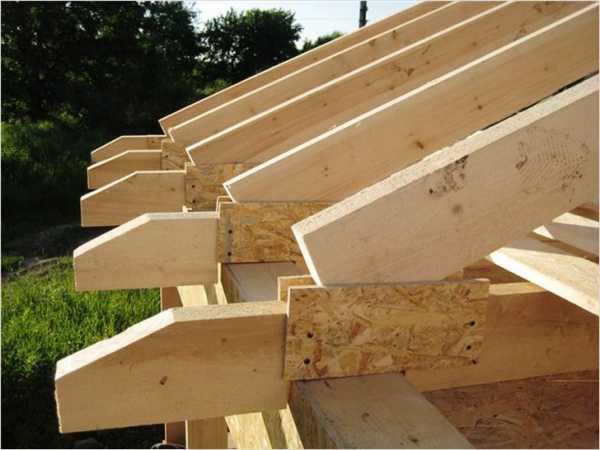

Зато из обычной доски удобнее всего сращивать стропила по длине:

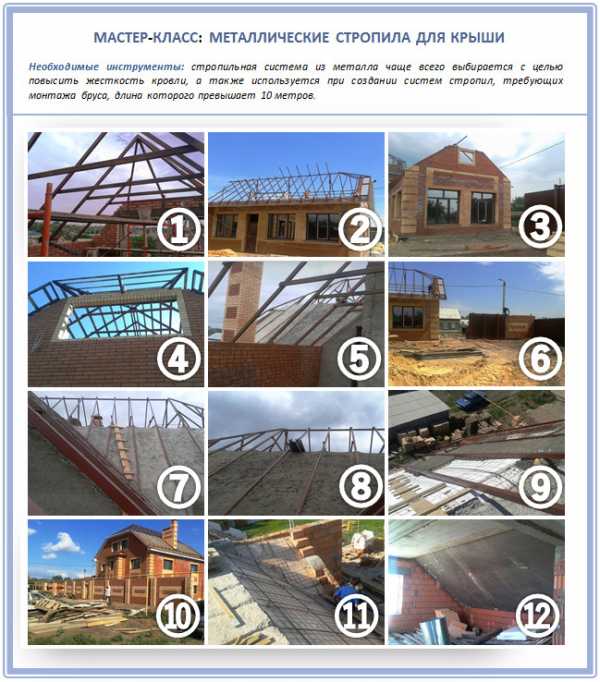

Прочный металл: противостояние сырости

И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.

А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными – смотрите сами:

Брусья: преимущества качественной древесины

Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.

Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:

  • Влажность не более 18%, измеренная влагометром.
  • Трещины, которые не сквозные и не превышают половины длины доски.
  • На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.

А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.

Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.

И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.

В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой.

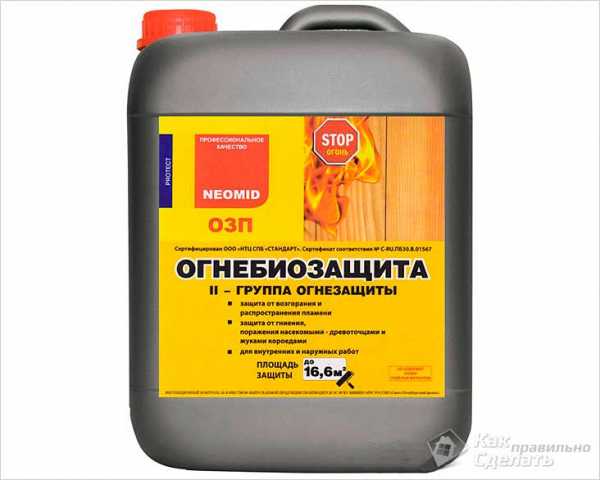

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.

Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению. Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются.

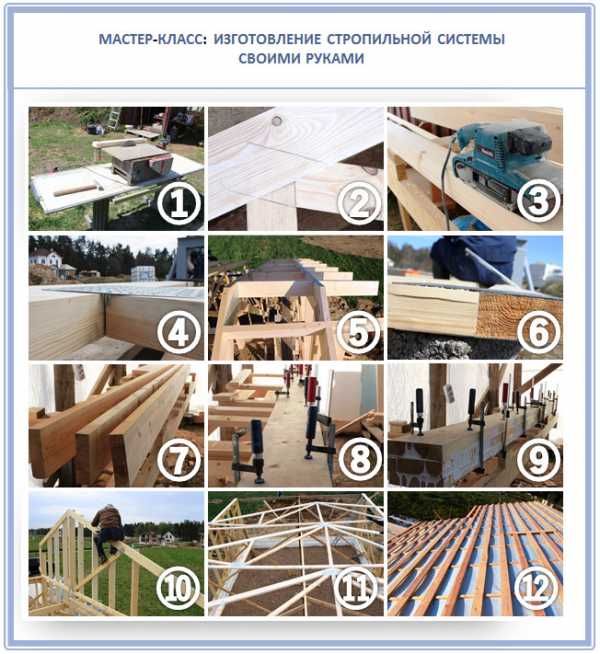

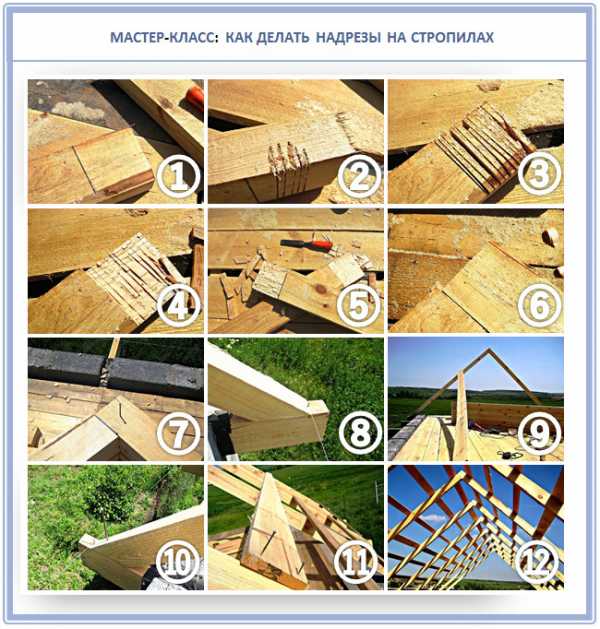

А теперь переходим к практике. Первым делом вам обязательно нужно изготовить удобный шаблон, по которому вы сделаете ровные одинаковые стропила:

И следуем таким инструкциям:

С жестким креплением придется повозиться:

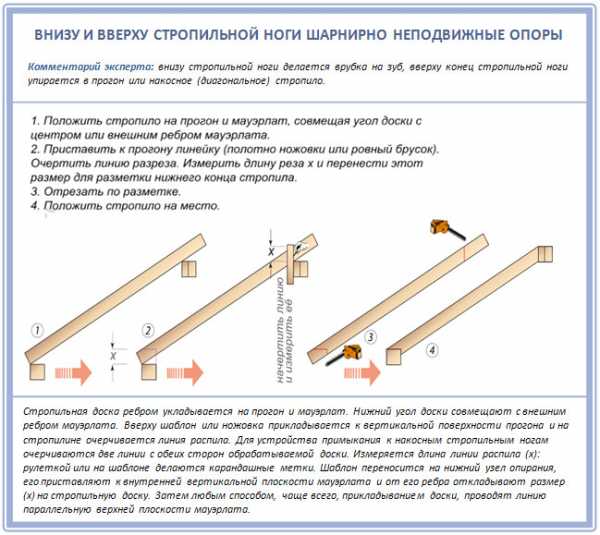

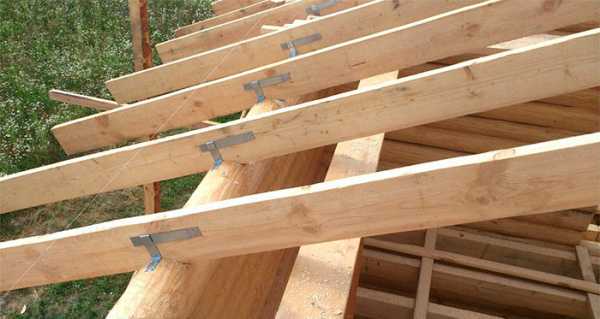

Если же речь идет о подвижных узлах, тогда следуйте такому принципу:

На практике все на самом деле просто:

Как вы видите, глаза боятся, а руки делают!

Наконец-то стропила готовы, и можно приступать к их монтажу.

Сооружать на земле или на крыше?

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Внимание на прочность – правила наращивания длины

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

  1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
  2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
  3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
  4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Готовим стропильные фермы

Закреплять стропильные узлы нужно при помощи:

  • Внешней прямой скобы.
  • Металлической угловой пластины.
  • Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

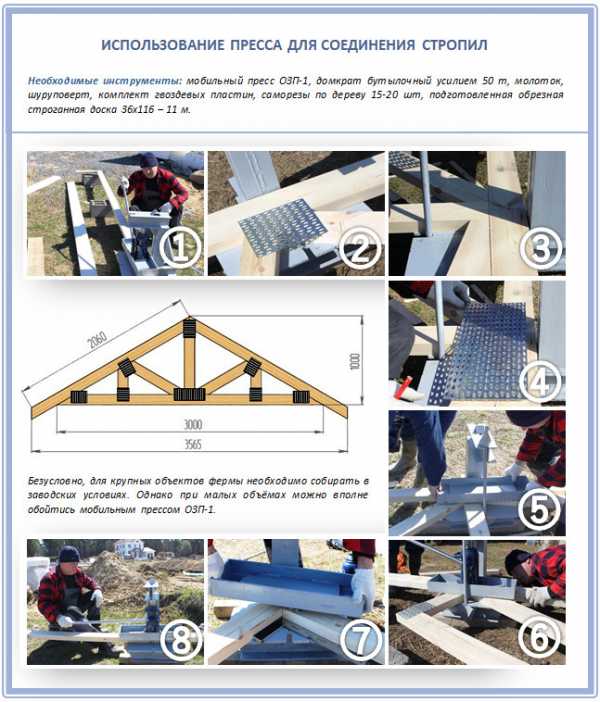

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

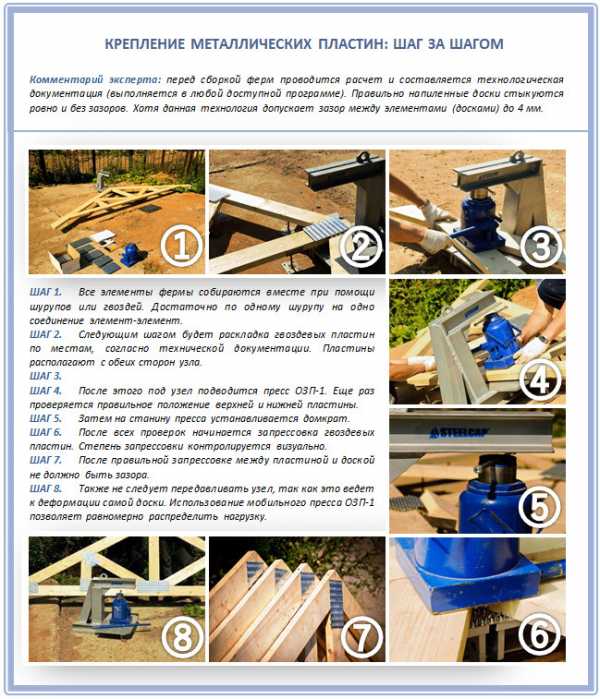

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

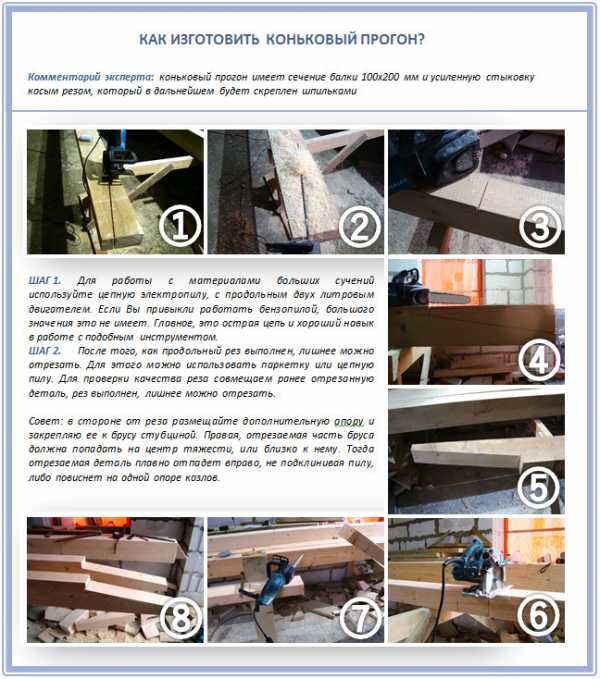

Еще один полезный мастер-класс:

Подъем и установка готовых ферм

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

krovgid.com

Как сделать стропильную систему своими руками



При возведении крыши дома самым ответственным и сложным этапом считается установка стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывов ветра.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющими. Стропильный каркас используется для любого типа крыш, он отличается уровнем сложности при монтаже. Односкатные и двускатные крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную кровлю, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса приходится учитывать множество факторов. Сечение стропил и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Основные элементы

Стропила

Для остова двускатной кровли необходимы следующие элементы:

  1. Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
  2. Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
  3. Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
  4. Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
  5. Затяжки – перекладины из досок, соединяющие стропильную ногу.
  6. Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
  7. Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
  8. Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
  9. Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
  10. Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

Разновидности стропильных систем

Схема устройства висячих стропил

Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.

Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.

Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.

Сложные формы крыш требуют нестандартных решений, для них используются сочетания висячих и наслонных стропил.

При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.

Подготовка материала

Огнебиозащита стропильных систем

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину, с уровнем влаги ниже 22%. Она должна быть гладкой и без сучков. Перед монтажом все детали проходят обработку двумя слоями антисептика и средства, препятствующего горению. При обработке стоит пользоваться кистью, а не распылителем, тогда состав лучше впитается. При выборе пиломатериала отдается предпочтение древесине хвойных пород.

Крепление

Собранные стропила

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используют различные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платины, которые прикручиваются саморезами.

Сечение стропил

Разные размеры бруса

На размеры бруса, используемого для стропил, оказывают влияние:

  • величина пролета;
  • постоянная нагрузка на крышу;
  • воздействие климатических особенностей;
  • угол ската и шаг крепления стропильных ног.

Постоянная нагрузка высчитывается от суммарного веса кровельного материала, утепления и гидроизоляции. С увеличением расстояние между стропилами, требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Распространенным размером стропил является 50×150 мм и 60×200 мм.

Длина стропил

Длина стропил зависит от нескольких факторов

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Установка стропил

Монтаж стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

Стропила собраны на земле

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Если собранные стропильные фермы имеют значительный вес, придется пользоваться техникой или приспособлениями для подъема.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Крепление обрешетки

Завершением работы по установке стропильной системы станет крепление обрешетки.

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Видео

Автор видео задался целью, не привлекая профессиональных строителей, сделать быстро и недорого добротную, надежную крышу дома своими руками. Что у него получилось, вы узнаете, посмотрев видео:

kakpravilnosdelat.ru

Как сделать стропила на крышу дома правильно: изготовление своими руками

Строя небольшой дом, гараж или хозяйственную постройку, не обязательно нанимать профессиональных строителей. Большую часть работ можно выполнить своими силами. Даже, если речь идет о такой сложной конструкции, как стропильная система. Даже часть материалов, а точнее элементов, можно сделать своими руками. Например, стропила. Этот элемент является главным в конструкции крыши. А как можно сделать стропила своими руками? Какие нюансы существуют и как избежать ошибок? Об этом и пойдет речь чуть ниже.

Какой материал выбрать

Сделать стропила на дом своими руками – это вполне выполнимая задача. Но прежде чем к ней приступить, необходимо подобрать подходящий материал. Именно от этого будет зависть весь ход дальнейших работ.

А какие варианты материала для стропил используются? Для этого может быть использовано следующее:

  1. Железобетонные изделия. Такой вариант применяется при строительстве больших промышленных объектов. Сделать подобные стропила самостоятельно невозможно. Да и использование их в возведении частных домов не практикуется.
  2. Железо. Металлические стропила сделать своими руками вполне возможно. Но у них есть множество недостатков. Во-первых, металл боится коррозии. Во-вторых, подобные стропила будут весить очень много. А это мешает сделать монтаж самостоятельно без привлечения техники.
  3. Древесина. Именно этот материал чаще всего используется при возведении стропильной системы частного дома. Древесина легко поддается обработке. Поэтому сделать стропила своими руками будет достаточно легко.

Именно дерево и используется для строительства. Но и у этого материала есть несколько вариантов. Древесину можно встретить в виде бревен, брусьев и досок. А что лучше использовать для стропил? Тут многое будет зависеть от самой конструкции. А точнее от размеров и требуемой прочности.

Бревна, в виду своей тяжести и громоздкости, используются для стропил редко. Исключения может составить только односкатная крыша. И то в этом случае для стропил применяют тонкие бревна от молодых деревьев.

Брусья и доски – это совсем другое дело. Именно их и используют для того, чтобы сделать стропила для крыши. Брусья применяют в тех случаях, когда конструкция большая по размерам. При этом нагрузки от осадков, и вес кровельного материала достаточно велики. Доски используются для стропил в тех случаях, когда крыша небольшая по размерам. При этом они могут применяться по одиночке или спаренными.

Выбор древесины

Изготовление стропил – это ответственное дело. От него будет зависеть прочность всей конструкции крыши, поэтому нужно обращать внимание на все мелочи. Прежде чем приступить к изготовлению стропил, следует запастись материалом. Как уже было сказано выше лучше всего для этого подойдет древесина.

А какую породу лучше выбрать? Из какого дерева можно сделать прочные и долговечные стропила? Для работы можно использовать следующее:

  • Сосна. Именно этот вариант чаще всего применяется при возведении стропильной системы крыши. У сосны есть множество преимуществ. Во-первых, такая древесина пропитана смолой. Это позволяет защитить ее от внешних воздействий. Во-вторых, материал мягкий, и сделать из него стропила своими руками будет легче. Еще один плюс – сосна недорогая древесина. А это значит, что можно сэкономить;
  • Ель – это еще один из распространенных материалов для изготовления стропил для крыши. Такая древесина прочная, легкая и хорошо поддается обработке. Но у ели есть небольшой недостаток. Она более подвержена внешним воздействиям, чем сосна;
  • Чтобы сделать стропила можно использовать дуб. Материал прочный и хорошо обрабатывается. Но дуб стоит очень дорого. Его лучше применить для изготовления мауэрлата.

Стропиловка может быть выполнена и из других материалов. Например, можно применить бук. Эта древесина прочная и долговечная, но стоит она дорого и плохо поддается обработке. Если вы выбрали осину, то следует помнить о некоторых ее недостатках. Самое главное – эта древесина часто гниет изнутри.

Самый оптимальный вариант, по мнению большинства профессионалов – это сосна. Древесина достаточно распространенная, ее будет легко купить. Но самое главное – это ее долговечность и легкость в обработке. Из сосны можно легко самостоятельно сделать стропила и другие элементы конструкции крыши.

Есть еще один современный вариант. Для изготовления стропил можно применить клееный брус. У такого материала есть несколько преимуществ. Во-первых, он не поддается деформации. Во-вторых, обладает стандартными размерами, что значительно облегчает подгонку стропил. Но клееный брус используют редко. Этот материал новый, да и стоит он недешево.

Очень важно отнестись к качеству приобретаемой древесины. Конечно, все знают, что приобретать брусья или доски со следами гниения не стоит. Но, кроме этого, следует обращать внимание на влажность древесины. Этот параметр не должен превышать 10-15 процентов. В противном случае стропила будут коробиться, и крыша скоро потребует ремонта.

Какие размеры выбрать

Если древесина выбрана, то перед покупкой следует разобраться с еще несколькими  параметрами. Чтобы сделать стропила правильно, нужно определиться с их сечением и длиной. Оба параметра определяются путем расчетов.

Чтобы определить длину стропил, следует узнать высоту расположения конька и ширину дома. Кроме того, следует определиться и с конструкцией крыши. В двухскатной стропильной системе все стропила будут одинаковой длины. Но если используется четырехскатный или вальмовый вариант, то  элементов с разными размерами будет очень много. Прежде всего, следует составить чертеж. После этого можно легко посчитать, сколько стропил понадобиться и какие у них будут размеры.

Для расчета сечения элементов нужно узнать, какая нагрузка будет оказывать влияние на крышу. Эту информацию можно узнать, сложив следующие значения:

  • вес кровельного материала. При этом следует учитывать фактор утепления. Если теплоизоляционный слой использовался, то его вес также следует прибавить;
  • масса всего оборудования, которое будет смонтировано на стропильной системе крыши. Это может быть система вентиляции, различные трубы, антенны и телевизионные тарелки;
  • также следует прибавить нагрузку от атмосферных осадков. Тут, главным образом, высчитывается вес снегового покрова. Этот параметр будет зависеть от количества выпадающих осадков в зимний период, и угла наклона скатов;
  • еще один вид нагрузки – это влияние ветра.

Чтобы посчитать последние два параметра правильно, следует воспользоваться специальными погодными картами. В них указывает и сила ветра, и его преобладающее направление, а также толщина снегового покрова, подробнее читайте здесь и тут.

Узнав, какую нагрузку должны выдерживать стропила, можно высчитать их сечение. В интернете есть множество таблиц. В них указываются несущие возможности стропил, в зависимости от используемого при изготовлении материала, длины и сечения. С их помощью можно легко подобрать искомый параметр. Единственное, что еще нужно учитывать при расчетах – это шаг установки стропил. Чем они ближе расположены друг к другу, тем меньше сечение можно использовать.

Рекомендации по изготовлению

Как сделать стропила на крышу? В принципе здесь нет ничего сложного. Узнав, какая должна быть длина, брус или доски нужного сечения отпиливают по нужным разметкам. Далее, делается распил для крепления стропил к мауэрлату и в области конька, а если используется другой способ соединения, то и этого делать не нужно. Но чтобы сделать все правильно, следует воспользоваться некоторыми советами от специалистов. А именно:

  • Прежде всего, следует обработать древесину специальными пропитками. Этот материал легко воспламеняется. Кроме того, древесина подвержена гниению и ее очень «любят» различные насекомые. Чтобы стропила, сделанные своими руками, служили долго, перед их изготовлением материал и обрабатывают специальными пропитками;
  • Если нужно сделать стропила определенного сечения, но при этом имеются только доски меньше по толщине, то их можно спарить. Выполнить эту работу правильно достаточно просто. Для этого доски складываются вместе широкой стороной. Далее, их «сшивают» с помощью гвоздей. Места крепления, при этом, располагают в шахматном порядке;
  • Если стропила не достаточно длины, то их можно удлинить. Это делается одним из трех основных способов. Самый надежный – это соединение стропил косым прирубом. Концы обоих частей спиливают под углом в 45 градусов, затем соединяют и крепят с помощью гвоздей. Именно этот вариант чаще всего используется. Менее надежный способ – это соединение встык. Также можно удлинить стропила внахлест. Такой вариант выбираются в тех случаях, если используются доски;
  • Перед установкой стропил на свое место следует подготовить место для крепления к мауэрлату. Для этого, чаще всего, делается вырубка на нижнем конце. Чтобы облегчить работу можно заранее сделать шаблон, по которому подготовить все стропила еще до поднятия их на крышу. Также можно заранее сделать места для крепления к коньковому брусу.

Видео по теме:

Сделать стропила своими руками – эта задача не сложная. Конечно, если речь идет о вальмовой, четырехскатной или более сложной крыши, то могут возникнуть трудности. Они, главным образом, связаны с определением размеров стропил. В таких конструкциях используются элементы разной длины. Но если правильно сделать чертеж, то это значительно облегчит задачу. Если со схемой возникнут проблемы, то лучше обратиться к профессиональным строителям. Пусть вы потратите немного больше средств, зато новая крыша будет надежно защищать ваш дом на протяжении долгого времени.

Посмотрите еще статьи:

kryshagid.ru

пошаговая инструкция по установке (видео и фото)

Чтобы крыша служила максимально долго и в полной мере выполняла все возлагаемые на нее обязанности, нужно, помимо всего прочего, правильно собрать стропильную систему. Это можно сделать своими руками. Однако перед началом основного этапа работы необходимо определиться с типом кровли и самой системы стропил, подобрать подходящий и качественный материал, а также составить план, в соответствии с которым будет возводиться стропильная система.

Виды стропильных систем крыш.

Тип системы зависит от формы кровли дома. На этапе проектирования должны в целом учитываться особенности всей системы и конструкция кровли в частности. После подготовки и закрепления отдельных элементов монтируется непосредственно стропильная система. Данная работа предполагает выполнение множества технологических этапов. Делая все по инструкции, вы не встретитесь ни с какими существенными проблемами, и готовая стропильная система для кровли вашего дома будет максимально качественной.

Составление проекта стропильной системы

При составлении проекта необходимо учитывать тип кровли дома. Для кровли каждого отдельного типа подготавливается индивидуальная стропильная система. К примеру, система стропил для мансардной кровли будет абсолютно не такой, как система для вальмовой крыши. Поэтому при самостоятельном выполнении работ необходимо обязательно учитывать данные факторы.

Однако существует ряд требований, которые являются универсальными для кровли любого типа. Проектируя стропильную систему и непосредственно крышу, учитывайте следующие важные моменты:

Схема стропильной системы вальмовой крыши.

  1. Если кровля будет утепляться, то все работы по монтажу должны быть продуманы так, чтобы их можно было выполнить максимально удобно, легко и быстро.
  2. При монтаже утеплителя нужно продумать дальнейшее устройство стропильных ног.
  3. Важно учитывать вес конструкции кровли и рассчитывать мощность стропильной ноги в соответствии с данным параметром.

Стропильная система должна собираться из качественной и прочной древесины. Важно, чтобы заготовка, сушка и хранение материала осуществлялись в соответствии с правилами. Лучше всего использовать смолистые брусья. Смола — это природный антисептик, так что древесина будет находиться под дополнительной защитой, а готовая стропильная система прослужит максимально долго.

В случае если кровля вашего дома вальмовая, стропила должны иметь разное сечение. Самые прочные стропила следует устанавливать там, где соединяются несколько брусков. При выборе материала для ендовых стропил нужно быть особенно внимательным. Стык между плоскостями довольно часто становится одним из главных проблемных мест. Такие участки характеризуются наименьшей прочностью во всей системе и могут давать течь.

Подготовка бруса перед работой

Узлы крепления стропил.

Для возведения надежной стропильной системы нужно использовать достаточно толстый брус. Подойдет материал сечением 10х20 см, 10х10 см, 20х20 см и т.п. Там, где стропила должны иметь особенно высокую прочность, к примеру, если конструкция предусматривает наличие накосных стропил, балки нужно сращивать. Оптимальнее всего использовать брус длиной 400-600 см. Лучше всего для стропил подходит уже вылежавшийся брус. Это гарантирует то, что древесина не изменится в размерах после возведения крыши.

Прежде чем приступать к устройству стропил и гидроизоляции, обязательно продумайте такие моменты, как защита древесины от огня и вредителей. Во-первых, брус следует пропитать антипиретиками. Подобная обработка приводит к снижению горючести древесины. Во-вторых, материал в обязательном порядке обрабатывается антисептическими составами, благодаря которым будет предотвращаться его гниение.

Данные меры должны быть приняты задолго до окончательного монтажа стропильной системы. Так вы сможете последовательно обработать каждый элемент конструкции, уделив особе внимание тем, которые могут быть повреждены в будущем. Уделяйте особое внимание стыкам. Защитные составы удобнее всего наносить при помощи кисти. Используйте довольно широкий инструмент с длинным ворсом. Не забудьте об индивидуальной защите. Обязательно наденьте перчатки, респиратор и защитные очки.

Защитные составы рекомендуется наносить двойным слоем. Перед обработкой древесина должна просохнуть. Можете, конечно, и не дожидаться полного высыхания. Но если вы хотите, чтобы материал как можно лучше пропитался и служил максимально долго, не торопитесь и дайте ему полностью высохнуть перед нанесением очередного слоя. Начинать установку стропильной системы для кровли можно только после того, как защитные средства хорошо впитаются и материал полностью просохнет.

Схемы систем для двускатных крыш.

В процессе выполнения данной работы вам понадобится несколько простых инструментов, работа с которыми не требует особых навыков и подготовки, а именно:

  1. Топор.
  2. Молоток.
  3. Бензопила или ножовка для дерева.
  4. Измерительная рулетка.
  5. Строительный уровень.
  6. Электрическая дрель.
  7. Металлические скобы от 20 см.
  8. Гвозди длиной 8-20 см.
  9. Гвоздодер.
  10. Карандаш.

Пошаговая инструкция по установке стропил

Порядок установки стропильной системы для дома своими руками следующий. Сначала выполняется укладка мауэрлата. Он представляет собой брус, который выполняет функции основы для стропильной системы. Укладывайте мауэрлат поверх стен по периметру строения. Применяются специальные крепления. Их необходимо установить с шагом до 1-1,2 м. Для дополнительного повышения влагозащитных свойств под мауэрлат необходимо подложить рубероид. Можно использовать и другие удобные вам гидроизоляционные материалы.

Брус укладывается рядом со шпильками. Отмечаются места для создания отверстий. После того как все необходимые отверстия будут просверлены, шпильки следует продеть в мауэрлат. Это необходимо сделать таким образом, чтобы шпильки немного выступали. Большой выступ делать не нужно, будет достаточно нескольких миллиметров. Мауэрлат дополнительно фиксируется шайбами и гайками. После завершения фиксации мауэрлата можете переходить к следующему этапу работы, на котором вам предстоит скрепить стропила со смонтированным мауэрлатом.

Схема висячих стропильных систем с приподнятой затяжкой.

Стропильная нога устанавливается в подходящее положение и фиксируется к мауэрлату. Для этого применяются оцинкованные стальные кронштейны. Дополнительно подготовьте крепежные скобы и саморезы.

Кронштейн будет предотвращать смещение расположенных вдоль мауэрлата стропил. Скоба тоже предназначена для предотвращения их смещений. По такому же принципу, с использованием кронштейнов, выполняется монтаж стропил к коньковой части кровли. В целях дополнительного усиления и крепления коньковой части кровли можно использовать рейку. Ее следует соединить с противоположными стропилами в виде буквы «А».

Для максимально надежного соединения стропил друг с другом можно тоже применять шпильки. Для данной работы подходят шпильки не менее 8 мм, в случае если для кровли применяется ондулин и прочие нетяжелые кровельные материалы. Если же вы выбираете керамическую черепицу и другие тяжелые материалы, следует использовать более длинные шпильки, от 10-12 мм.

Чтобы стропила не смещались, лучше использовать сразу 2 шпильки на один узел крепления.

В некоторых случаях возникает необходимость в удлинении бруса. При возникновении такой ситуации соединяйте брусья внахлест, используя для этого шпильки повышенной прочности и диаметром не менее 1 см.

Рекомендации по скреплению стропильной системы с мауэрлатом

Схема крепления стропил к мауэрлату.

Иногда возникают такие ситуации, когда длины стропил недостаточно. Обычно это случается при возведении Т-образной крыши. Но может происходить и при других обстоятельствах.

В подобных случаях, в целях предотвращения или даже полного исключения провисания кровельного покрытия по длине под собственным весом или весом атмосферных осадков, необходимо основательно поработать над укреплением кровли. Лучше сразу все делать правильно и «на совесть». Намерение исправить дефекты «когда-то потом» в будущем может привести к проблемам, которые потребуют гораздо более существенных затрат времени, денег и сил.

Для устранения данной проблемы можно прибегнуть к одному из двух доступных способов. В соответствии с первым из них в середину стропильной системы устанавливается прогон, благодаря которому будет осуществляться равномерное распределение нагрузки. Или же можно прибегнуть к другому способу. В соответствии с ним выполняется монтаж дополнительных поперечных балок и устанавливаются распорки. Благодаря такой системе вся поступающая нагрузка будет распределяться довольно эффективно.

Второй метод распределения нагрузок является более практичным и эффективным. Именно его наиболее часто используют при возведении мансардных крыш.

После завершения монтажных работ следует обрезать все имеющиеся на крыше стропила. Обрезайте их по уровню карниза. После этого, в случае наличия такой необходимости, можно будет выполнять работы по гидроизоляции.

Таким образом, в самостоятельном обустройстве стропильной системы нет никаких особых проблем. Делая все своими руками, вы получаете отличный опыт и экономите большие деньги на услугах сторонних мастеров. Нужно лишь во всем следовать инструкции, четко соблюдать установленные требования и правила, и у вас обязательно получится создать долговечную и надежную стропильную систему. Удачной работы!

1poderevu.ru

Как делать стропильную систему правильно?

Стропила — это несущий элемент крыш, и функция у нее та же, что и у фундамента, поддерживающего ваш дом. Как же сделать, рассчитать и смонтировать стропильную систему самим, без помощи профессионалов, и какие знания и материалы нам для этого понадобятся?

Формы крыш.

Безопасность и долговечность вашей крыши напрямую зависит от того, как правильно подобрана система и насколько профессионально она была смонтирована. Если вы правильно собрали систему кровли, защищающей ваш дом, то это обеспечит вам комфортное существование на протяжении многих лет. Давайте рассмотрим, как делать стропильную систему, каковы тонкости ее устройства и сборки.

Весь дом находится под защитой кровли. Поэтому крыша должна быть собрана так, чтобы стропильная система не переломилась под тяжестью материалов, из которых она изготовлена, и еще смогла выдерживать вес строителей, которые работают на крыше. Опять же, не забывайте о том, что наши непредсказуемые зимы могут значительно увеличить нагрузку на поверхность крыши в результате обильного снегопада.

В России снег и дождь — обычное дело, поэтому у нас очень часто делают скатные крыши. Дом с такой крышей не нуждается в ежедневной уборке снежных покровов с кровли. На такой крыше не будут надолго задерживаться осадки. Скатная крыша — довольно надежная конструкция, которую составляют стропила и основное покрытие. И в эксплуатации она зарекомендовала себя с положительной стороны.

Варианты изготовления стропильной фермы могут быть различными. Либо это стропильная система, изготовленная на профессиональном заводском оборудовании, либо изготовленная самостоятельно.

На заводе стропильные системы делают сразу же с металлическими пластинами для соединения стропил. Эта схема позволит вам правильно собрать стропильные конструкции повышенной сложности. Также заводское производство предоставляет возможность сделать изготовление готовых стропильных ферм либо их составных частей по вашему выбору.

Односкатная система стропил

Конструкция односкатной системы стропил для крыши.

Рассмотрим односкатную систему стропил. Сечение любых стропил размером 50х150 мм оптимально. Угол наклона скатных крыш выбирается по вашему желанию и в соответствии с погодой вашего региона. При большом количестве осадков наклон крыши нужно сделать более значительным, и, наоборот, при незначительном количестве осадков делают более пологую крышу. Но есть и разумные ограничения. Скат крыши с самым максимальным углом наклона не должен быть больше 600 градусов. Как уже отмечалось выше, при монтаже скатной кровли нужно делать расчет с учетом количества снега, попадающего на вашу крышу. Это сделает ваш дом более безопасным.

В основном односкатные крыши покрывают различные пристройки к основному зданию. Стропила такой крыши располагаются на балках различной высоты. Чтобы правильно защитить строение от снега, ветра и дождя, сделать такую крышу нужно с наветренной стороны.

Более распространенный вариант — двускатные крыши. Балки несущих стен поддерживают края таких крыш. Наверху располагается специальный конек, связывающий все стропила. Такая кровля выглядит красиво и дает возможность увеличить жилое пространство, используя в качестве комнаты помещение под двускатной крышей.

Другие системы

Также существуют шатровые скатные стропильные системы. Это наиболее сложный вариант крыши, как при расчете, так и при монтаже. Если выбираете такую крышу, делать ее лучше доверьте профессионалам.

Четырехскатная (вальмовая) стропильная система — это соединение фасада в виде трапеции и двух треугольников, подпирающих по бокам крышу, в задней части. Как декоративный элемент в конструкции такой крыши делают окно мансардного типа.

Схема стропильной системы вальмовой крыши.

Итак, крыша требует непростого математического расчета стропильной системы и обрешетки. Специалисты рекомендуют очень серьезно подходить к сбору стропильной системы, так как от этого зависит безопасное проживание вашей семьи. Существует ряд приборов, позволяющих очень точно сделать расчет стропильной системы, и множество услуг профессионалов, которые помогут вам в этом.

Если вы производите расчет стропильной системы самостоятельно, не забудьте учесть такие моменты, как материал, используемый для изготовления крыши, угол наклона кровли и ее площадь, количество осадков.

Древесина хвойных пород — обычный материал для изготовления стропильной системы при строительстве дач либо одноэтажных домов. Его доступность, прочность, способы обработки и большой срок службы обеспечивают его популярность. Составные части деревянной стропильной системы изготавливаются довольно легко, прямо на стройплощадке, при сборке не требуется использование спецтехники.

Виды стропил

Виды стропильных систем крыш.

Стропила подразделяются на два вида — висячие и наслонные. Если в вашем доме предусмотрена несущая стена по центру, то выбор — за наслонными стропилами. Наслонные стропила могут быть изготовлены самостоятельно. У такой стропильной системы три опорных точки. Это промежуточная опора и две стены. В качестве промежуточной опоры используется средняя несущая стена дома. Этим обеспечивается перераспределение существующей нагрузки. Если средняя несущая стена отсутствует, применяется система опоры на краевые столбы дома. Если же ширина ваших стен более 6,5 м, дополнительно установите опоры. Стропильные ноги нужно расположить на расстоянии от 800 до 1200 см, в соответствии с размером сечения бруса.

Опорой верхнего конца ноги будет прогон, а нижний конец будет упираться в мауэрлат (подстропильный брус), расположенный на верхнем срезе стены и выполняющий функцию распределения нагрузки. Достичь устойчивости удается с помощью подстропильной рамы, в конструкцию которой входят стойки, прогоны и подкосы.

Конструкция висячей системы отлична от наслонной. Стропила здесь опираются на верхнюю обвязку постройки и упираются верхними концами друг в друга на коньке кровли. «Затяжка» (нижний пояс) в данном случае гасит распор.

Обрушение вашей крыши могут вызвать допущенные ошибки в расчетах длины стропил. Поэтому, заботясь о безопасности, рассчитывая сложную стропильную систему, доверьтесь специалистам. Но если все же решили изготовить стропильную систему самостоятельно, используйте в работе специальные калькуляторы либо таблицы, которые позволят вам не допустить ошибок.

Висячая стропильная система

Используется в случае, если в доме не предусмотрены опоры и вся крыша располагается на внешних стенах. Распорки ног упираются в несущие балки с усилением в виде обрешетки, собранной из брусьев. Форма такой стропильной системы треугольная, шириной не больше 12 метров. В качестве дополнительного усиления используют ригель. Это более сложная стропильная система. Увеличивается время монтажа и финансовые затраты на материал. Чтобы сэкономить, комбинируйте различные стропильные системы.

Схема устройства висячих стропил.

Что касается способа закрепления кровли на дом, то каким он будет, зависит от строительного материала. Кирпич предусматривает крепление стропила к мауэрлатам (короткие брусья, закрепленные по периметру крыши). Если ваш дом из сруба, значит, стропила крепятся прямо к срубу. А современный каркасный дом предусматривает стропильную систему с креплением к обвязке строения.

Чем интереснее и красивее вы решили сделать крышу, защищающую ваш дом, тем сложнее будет конструкция и схема вашей кровли. При пересечении скатов необходимо устанавливать горизонтальные дополнительные ноги. Длина их больше, чем у остальных. Дополнительное крепление с опорой поможет выдержать нагрузку большую, чем на все остальные стропила.

Вес осадков оказывает давление не на поверхность покрытия крыши, а на обрешетку кровли. Какая будет обрешетка, сплошная или прореженная, зависит от материала покрытия крыши. Если вы решили покрыть крышу гибкой черепицей, то обрешетка сплошная, а для других покрытий подойдет прореженная обрешетка.

Устройство и изготовление

Этапы возведения стропильной системы двускатной крыши.

Обычно стропило изготавливают из сосновой доски с сечением либо 50х150 мм, либо 60х200 мм. Если вы используете тяжелые кровельные материалы, такие как черепица, вам будет необходим брус с большим сечением. Как альтернатива более широкому брусу, можно усилить стропильные ноги сращиванием досок определенным образом.

Для стропильной системы подойдут хвойные породы дерева, обработанные антисептиком. Это может быть брус либо доска. Для крепления пользуются гвоздями, пластинами из металла, деревянными планками, с помощью которых происходит соединение наклонных стропил в месте расположения конька.

Перед сборкой стропил очень важно выровнять по уровню несущие стены и перекрытия. Затем приступать к покрытию материалами, обеспечивающими гидроизоляцию. Также для крепости и безопасности стропильной системы важно использовать подстропильную конструкцию. Она изготовлена из дополнительных опор: стоек, подкосов, прогонов и т.д.

Сборка стропил производится как на земле, с последующим подъемом на дом к месту монтажа, так и непосредственно на месте сборки. Что касается последовательности сборки, то вначале монтируются крайние, после чего — центральные. По окончании установки стропильной системы и прочного ее закрепления строится обрешетка.

Кровля вашего дома выполняет защитную функцию, охраняя вашу семью от ненастья. Уют и тепло не покинут ваш дом, если крыша сделана из качественных материалов и собрана с соблюдением существующих технологий.

kryshikrovli.ru

Как сделать стропильную систему - монтаж стропил своими руками

Постройка нового дома — это трудный и сложный процесс. Особенно это касается стадии проектирования и монтажа двускатной крыши, которая должна защищать жильцов от дождя и снега. Благодаря современным технологиям установку многих деталей и конструкционных составляющих здания можно выполнить самостоятельно, без найма бригады специализированных рабочих. Когда хозяева дома решают провести монтаж стропильной системы своими руками, следует узнать обо всех нюансах, так как правильно установленная крыша сэкономит время и деньги.

Из чего состоит

Стропильная система двускатной крыши

Всем известно, что двускатная крыша имеет форму треугольника, состоящего из двух равномерно наклонённых друг на друга прямоугольных половин, закреплённых стропильной системой изнутри. Следовательно, создаётся эффект естественной и автономной очистки поверхности под воздействием силы гравитации от дождя, снега, града, листьев и грязи без участия сторонних сил. Перед тем, как сделать стропильную систему, следует знать её основные конструкционные составляющие.

Стропильная система состоит с нескольких составляющих:

  • Мауэрлат – брус с поперечным сечением в 100–150 мм, установленный на несущие стены по периметру постройки для распределения нагрузки создаваемой стропильной системой.
  • Конёк – балка, соединяющая все стропильные ноги по одной линии вместе в самом верху крыши для поддержания стабильности конструкции и устойчивости во время сильных ветровых нагрузок.
  • Стропильные ноги – брус или доска с поперечным сечением в 100–150 мм, которая устанавливается под углом на мауэрлат, создавая форму равнобедренного треугольника. Таким образом, равномерно распределяется вся нагрузка, передаваемая от кровли и всей конструкции на мауэрлат и несущие стены. В зависимости от массы кровельного материала стропильные ноги устанавливают с шагом друг от друга на 60–120 мм.
  • Свес – выступающая от стены на 400 мм часть конструкции для создания отвода от стен дождевой или талой воды.
  • Лежень – балка сечением в 100—150 мм, которая находится на уровне мауэрлата параллельно коньку для создания дополнительной поддержки веса, передающегося на него со стоек крыши.
  • Подкосы – затяжки для формирования прочной конструкции при больших пролётах.
  • Кобылки – доски, которые устанавливают в качестве продолжения балок стропил для образования ската крыши в случае коротких стропильных ног.
  • Стойки – брус сечением 100–150 мм находящийся в вертикальном положении между внутренними стенами или лежнем и местом соединения конька со стропильными ногами, для передачи и распределения всей массы конструкции.
  • Затяжка – нижняя балка — перекладина, соединяющая два нижних конца стропильных ног для предотвращения разъезда в стороны всей конструкции.
  • Обрешетка – доски или брусья для укрепления стропильной системы и установки кровельного пирога.
Разные формы систем стропил

В зависимости от наличия или отсутствия некоторых элементов конструкции различают два вида стропильных систем — это висячие и наслонные стропила, а также их комбинация.

  • Висячие стропила — устанавливают при высоте наружных стен менее 10 метров с приличной толщиной и с отсутствием внутренних стен-перегородок. Такого рода конструкцию следует дополнять затяжкой у основания стропил.
  • Наслонные стропила — устанавливают при высоте наружных стен более 10 метров с наличием внутренних столбчатых опор, на которые размещают лежень или опорную балку.

Когда выбрали тип стропильной системы, можно переходить к расчётам.

Расчет размеров

Для правильного расчёта размеров и формы крыши следует придерживаться определённых правил.

Обратите внимание! Любая двускатная крыша должна иметь угол от 5 до 90 градусов иначе монтаж будет очень сложным и с дальнейшими проблемами во время эксплуатации дома.

В случае частых и обильных осадков в районе постройки, можно создавать ломаную крышу, где верхняя часть имеет пологий наклон, а нижняя с резким уклоном. Во время выбора угла также нужно думать о скорости ветра — чем острее угол крыши, тем больше она будет похожа на корабельный парус. Таким образом, нужно подбирать средние размеры и высоту стропил, учитывая все факторы погоды и массы кровельного пирога.

Находим площадь одного ската крыши:

Площадь ската = Длина ската, умноженная на ширину ската

При этом:

Ширина ската = Длина стены + Длина выступа, умноженная на 2

Высота ската в этом случае равна длине стропил.

Количество стропил будет рассчитываться по формуле:

Количество стропильных ног равно двойной ширине ската, разделенной на шаг между стропилами.

Теперь рассчитываем допустимую нагрузку:

Вес кровли равен сумме веса всех слоев кровли на 1 м. кв. Еще необходимо прибавить 10% от полученной цифры.

К полученной величине добавляем нагрузку от воздействия факторов внешней среды и угол наклона крыши. В зависимости от этих данных следует подбирать материал для создания стропильной системы.

Монтаж

Монтаж стропильной системы

В случае бетонных или кирпичных стен проводится монтаж мауэрлата. Если же конструкция состоит из брёвен или бруса, то роль мауэрлата будет играть верхушка стены.

Устройство кровли

На бетонной или кирпичной конструкции в верхушку монтируются металлические стержни с шагом 1–1,3 м с поперечным диаметром в 1 см и с нанесённой на них резьбой, а после полной их установки сверху размещается мауэрлат. Также следует создать слой гидроизоляции между мауэрлатом и стеной для предотвращения попадания влаги и воды. Стены из пенобетонных блоков в местах соединения нужно дополнительно армировать и залить бетоном в 200–300 мм.

Для получения конструкции с приличным запасом прочности используют мауэрлат в виде бруса с поперечным сечением в 150 мм. Его устанавливают на стержни с резьбой в районе верхнего обреза стен (специального канала для мауэрлата) на слой гидроизоляции. Для длинных стропильных ног с огромной массой можно установить дополнительную опору с упором на лежни.

Способы крепления

Теперь можно переходить к монтажу стропильных ног с комбинированием наслонной и висячей систем. Для этого следует взять балки с размерами около 50–70 х 150-170 х 6000—Ин9000 мм и изготовить начальный шаблон одной стропильной ноги, по ней будут в дальнейшем создаваться остальные стропила.

Как только получено требуемое количество стропильных ног, можно начинать установку стропил на мауэрлат. Дополнительно соединять с коньковым брусом гвоздями и с балкой перекрытия саморезами. В случае установки наслонной системы, нужно провести монтаж опор под стропилами с шагом, ранее определённым на стадии проектирования. По завершении монтажа стропила соединяются с коньком вверху балок с использованием скоб, болтов или металлических уголков.

Крепление стропил со свесом

Теперь необходимо придать жёсткости конструкции установив нижние затяжки и верхние ригеля. Если в районе проживания часто наблюдаются сильные ветра и бури, крышу можно укрепить диагональными связями с использованием простых досок.

Стропила с прогонами и двойными затяжками

После этого устанавливается обрешётка по горизонту и проводится монтаж кровельного пирога. Для обрешетки используют сухой брус без трещин и сучков, который начинают устанавливать возле конька с направлением сверху вниз. Так проводится монтаж обеих сторон до получения хорошей жёсткости поверхности.

Таким образом, создаётся стропильная система крыши гаража или небольшой постройки без привлечения бригады специалистов и с приличной экономией денежных средств.

Видео

Рекомендуем посмотреть видео о монтаже стропильной системы деревянного дома:

Последняя редакция: 03.12.2014 Автор: Руслан Николаевич

kryshasvoimirukami.ru
