Как сделать стропила на двухскатную крышу — правильный монтаж

Двухскатная кровля – популярная конструкция в нашей стране. Она имеет два ската прямоугольной формы. Такая конструкция является самой популярной в нашей стране. Как известно, основой любой кровли являются стропила. Как сделать стропила на двухскатную крышу правильно?

Такие параметры двухскатной кровли и делают ее популярной в сооружении зданий различного назначения. Итак, начнем. Сооружение любой кровли начинается со строительства стропильной системы. Поэтапно рассмотрим особенности ее сооружения.

Виды двухскатных кровель

Установка стропильной системы начинается с определения ее конструкции. Существует 3 типа двухскатных кровель:

  • Простая;
  • Асимметричная;
  • Ломанная.

Простая двухскатная крыша

Самым распространенным вариантом обустройства двухскатной кровли является сооружение простого типа. Он отличается простотой сооружения и надежностью. Скаты размещают семерично. Толщина и тип теплоизоляционного слоя никакого влияния на вид материала не оказывают.

Для возведения необходимо выбирать оптимальное сечение бруса. Стропила в таком случае не прогибаются, а распорки и подпорки можно устанавливать где угодно.

Недостатком этого типа конструкции является невозможность обустройства жилого помещения. Острые углы способствуют возникновению «глухой» зоны, которую невозможно использовать.

Простая асимметричная крыша с 2 скатами

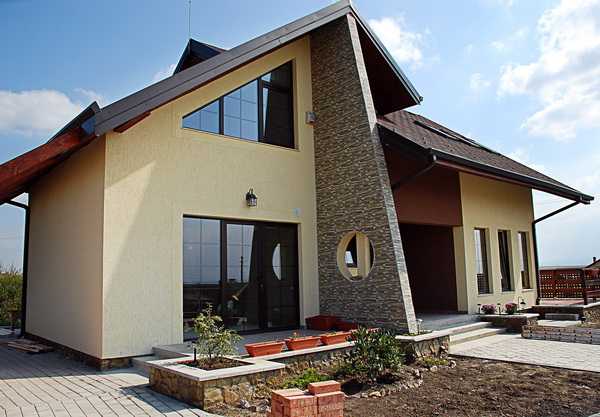

Особенность конструкции: ее один угол имеет больший градус. Это способствует увеличению величины неиспользуемой площади. Благодаря этому чердачное помещение можно легко превратить в жилое.

К недостаткам можно отнести и то, что нужно увеличить требования к расчету кровли. Ведь нагрузка на фундамент, стены будет распределена неравномерно.

Ломаная крыша

Этот тип кровли максимально подходит для сооружения жилой комнаты в чердачном помещении. Визуально простая двухскатная кровля отличается от ломаной. Кроме того, расчеты также отличаются. Этот тип конструкции изготавливают на основе сложных расчетов.

Материалы для стропил

Помните, стропильная система для крыши – это фундамент для стен. Для ее сооружения следует выбирать качественное дерево, на котором отсутствуют какие-либо повреждения, червоточины. Чаще всего используют хвойную породу.

На досках, используемых для обрешетки, наличие сучков должно быть минимальным. Если они и присутствуют, то ни в коем случае не должны выпадать. Дерево должно быть сухим и прочным. Его поверхность следует обработать специальным раствором, который препятствует раннему разрушению его поверхности.

Как рассчитать стропильную систему?

Важно правильно рассчитать параметры стропильной системы. Она состоит из большого количества треугольников. Эта фигура признана самой жесткой. При расчете стропильной системы следует учитывать многие показатели:

  • Нагрузку на стропильную систему;
  • Снеговая нагрузка;
  • Особые нагрузки.

Существует несколько нагрузок на стропильную систему: постоянные и переменные. Постоянные нагрузки – это вес всей конструкции. Переменные нагрузки могут действовать по-разному в разное время. К ним относятся снеговая, ветровая нагрузка и интенсивность осадков. Их рассчитывают, используя специальные карты местности, в которых указаны интенсивность атмосферных осадков, сила ветра.

Снеговую нагрузку на кровлю рассчитывают по определенной формуле.

Другие особые нагрузки учитываются в местностях с вероятностью возникновения штормового ветра, землетрясения, торнадо. Для наших широт этот показатель не учитывается.

Фундамент и стены здания

Прежде чем возводить кровлю, следует оценить состояние возводимых ранее стен и фундамента. Ведь крыша также имеет значительный вес, нагрузку от которой принимают на себя стены и фундамент.

Конструкция крыши

Помните, что сложная форма кровли требует использования большого количества стропильных ферм. Они обеспечивают большую надежность конструкции.

Угол наклона кровли

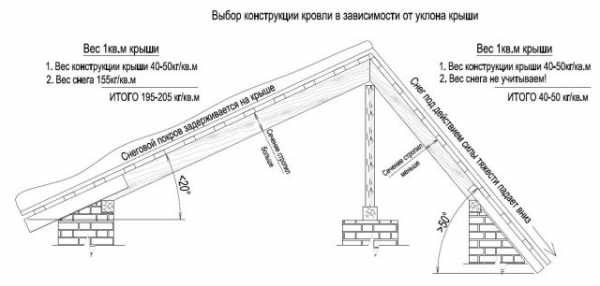

Наклон кровли, в первую очередь, зависит от типа финишного покрытия. Для мягкой кровли он составляет от 5 до 20 градусов, для шифера, ондулина и профнастила –20 — 45 градусов. Помните, что большой угол наклона увеличивает количество используемого материала и пространства в чердачном помещении.

Стропильные системы

Для сооружения двухскатной крыши используют 2 типа стропильных систем: висячие или наслонные. Выбор зависит от особенности конструкции. Наслонные стропильные систем подходят для всех типов.

Монтаж

Вот мы и перешли к главному: как сделать стропила на двухскатную крышу?

После того, как все расчеты сделаны, можно привести к монтажу.

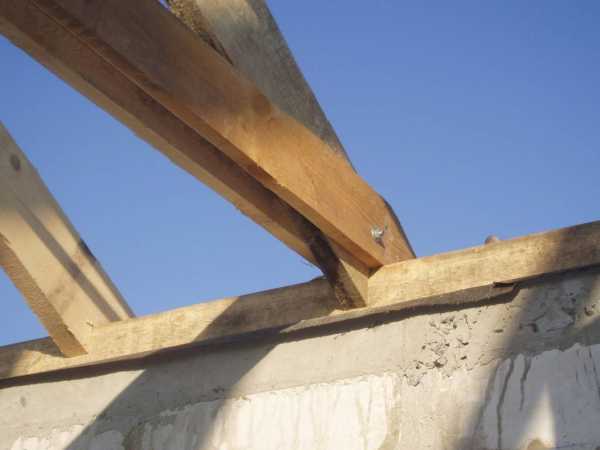

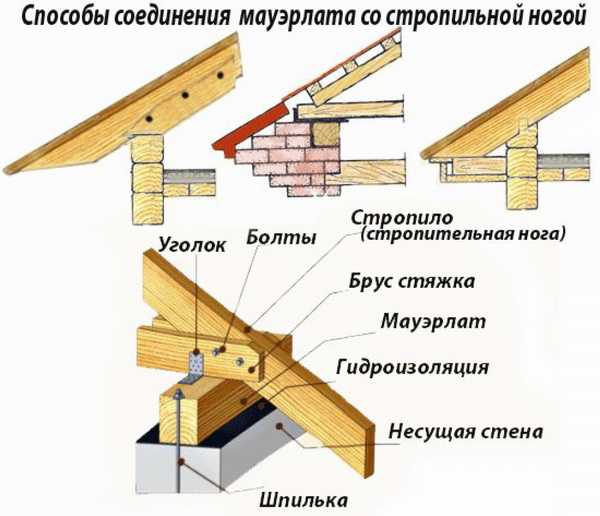

Необходимо установить мауэрлат. Брус укладывают по всей длине стены. На нее опираются стропила. Часто длина мауэрлата превышает стандартные размеры древесины, поэтому ее сращивают. Запиливают брусья под прямым углом и соединяют болтами.

Мауэрлат устанавливают на верху стены, укладывая на гидроизоляционный слой. Чаще всего это рубероид. Эту часть кровли следует хорошо закрепить, ведь на них негативно воздействует ветер.

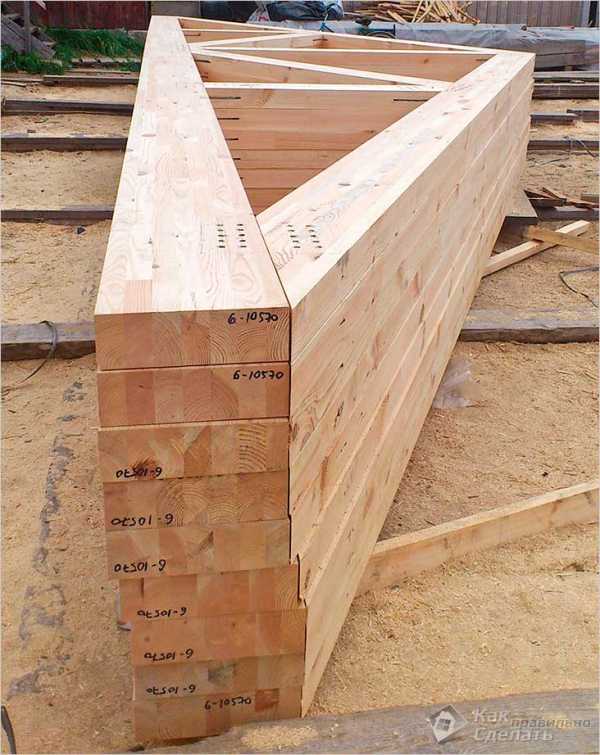

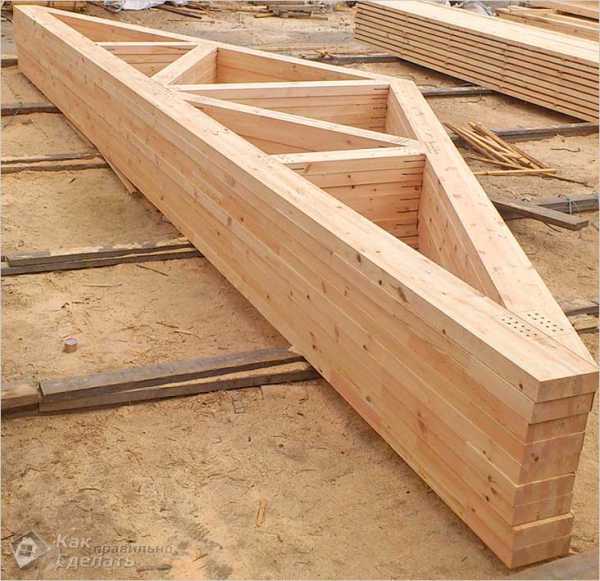

Стропильные фермы

Их редко устанавливают на крыше. Ведь на высоте тяжело проводить крепление, замеры и подрезку.

Чаще всего их устанавливают на земле, а потом поднимают на кровлю и фиксируют.

Смонтированные стропильные фермы поднимают и устанавливают мауэрлат. Для этого внизу стропильных ног делают запил.

Устанавливать стропильные пары нужно с противоположных торцов крыши. Между установленными конструкциями натягивают шнур, по которому проводиться установка последующих стропильных пар. Так продолжается, пока все пары не будут установлены.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

stroicod.ru

Как сделать стропильную систему своими руками



При возведении крыши дома самым ответственным и сложным этапом считается установка стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывов ветра.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющими. Стропильный каркас используется для любого типа крыш, он отличается уровнем сложности при монтаже. Односкатные и двускатные крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную кровлю, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса приходится учитывать множество факторов. Сечение стропил и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

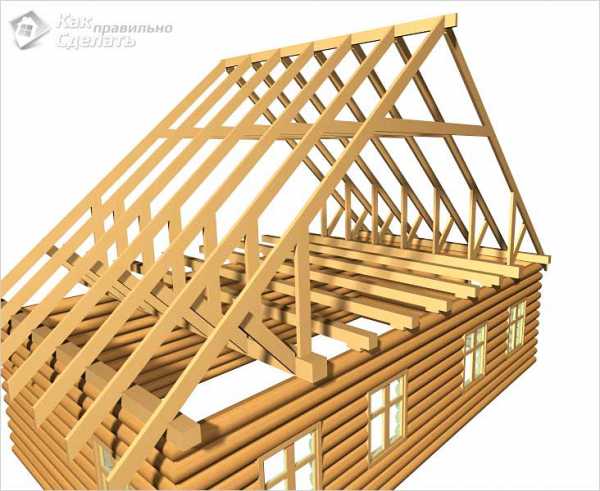

Основные элементы

Стропила

Для остова двускатной кровли необходимы следующие элементы:

  1. Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
  2. Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
  3. Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
  4. Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
  5. Затяжки – перекладины из досок, соединяющие стропильную ногу.
  6. Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
  7. Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
  8. Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
  9. Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
  10. Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

Разновидности стропильных систем

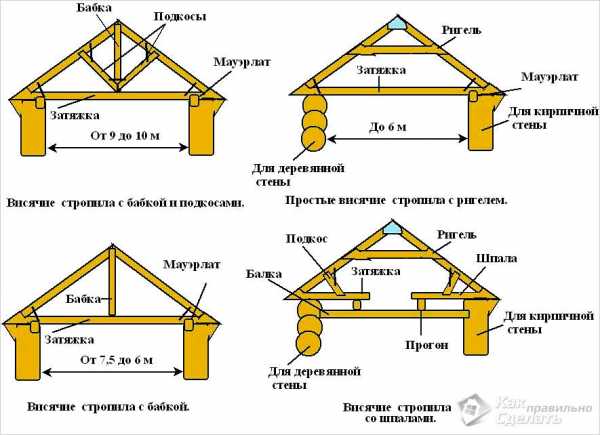

Схема устройства висячих стропил

Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.

Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.

Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.

Сложные формы крыш требуют нестандартных решений, для них используются сочетания висячих и наслонных стропил.

При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.

Подготовка материала

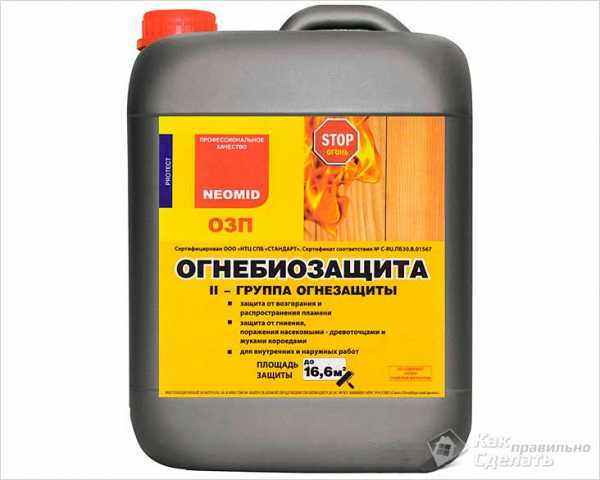

Огнебиозащита стропильных систем

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину, с уровнем влаги ниже 22%. Она должна быть гладкой и без сучков. Перед монтажом все детали проходят обработку двумя слоями антисептика и средства, препятствующего горению. При обработке стоит пользоваться кистью, а не распылителем, тогда состав лучше впитается. При выборе пиломатериала отдается предпочтение древесине хвойных пород.

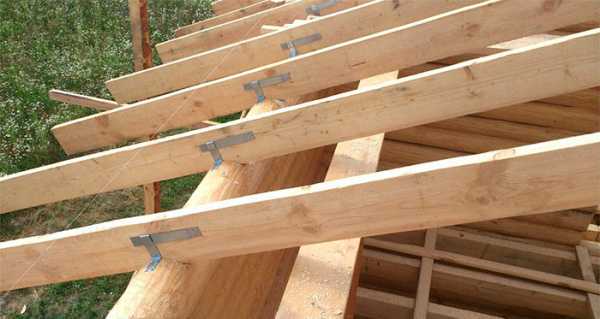

Крепление

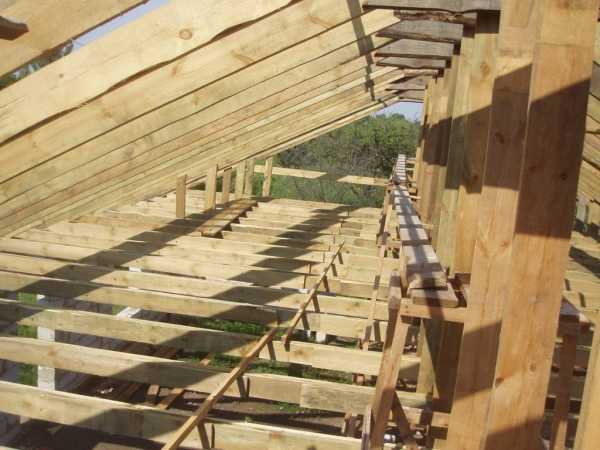

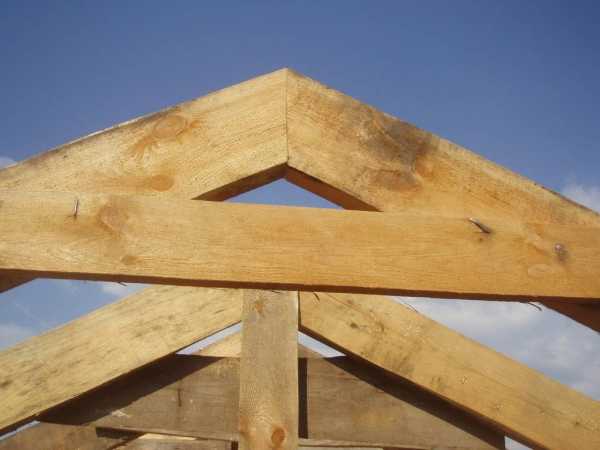

Собранные стропила

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используют различные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платины, которые прикручиваются саморезами.

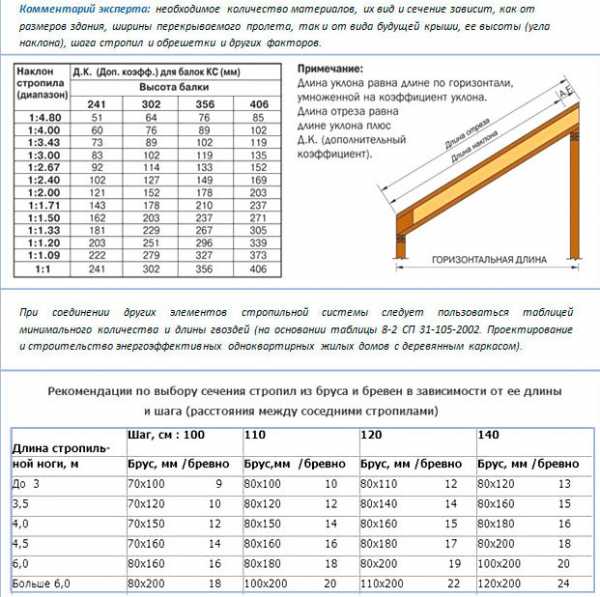

Сечение стропил

Разные размеры бруса

На размеры бруса, используемого для стропил, оказывают влияние:

  • величина пролета;
  • постоянная нагрузка на крышу;
  • воздействие климатических особенностей;
  • угол ската и шаг крепления стропильных ног.

Постоянная нагрузка высчитывается от суммарного веса кровельного материала, утепления и гидроизоляции. С увеличением расстояние между стропилами, требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Распространенным размером стропил является 50×150 мм и 60×200 мм.

Длина стропил

Длина стропил зависит от нескольких факторов

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Установка стропил

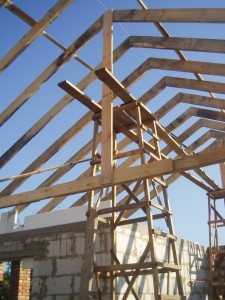

Монтаж стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

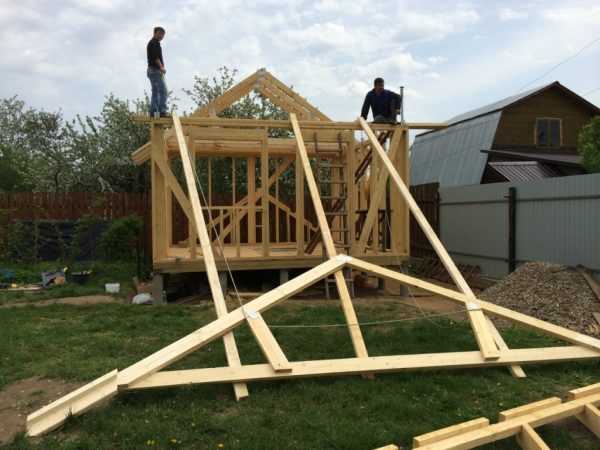

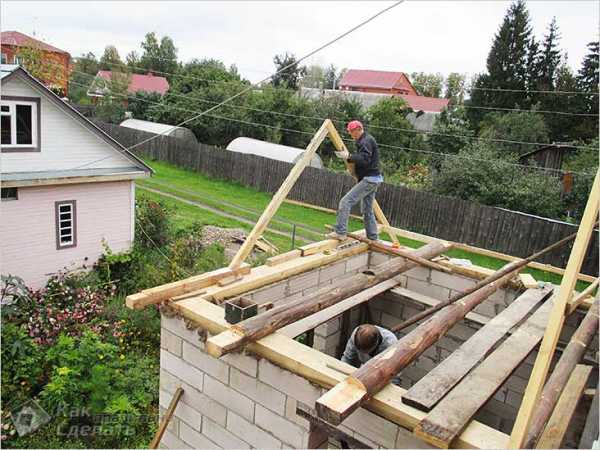

Стропила собраны на земле

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Если собранные стропильные фермы имеют значительный вес, придется пользоваться техникой или приспособлениями для подъема.

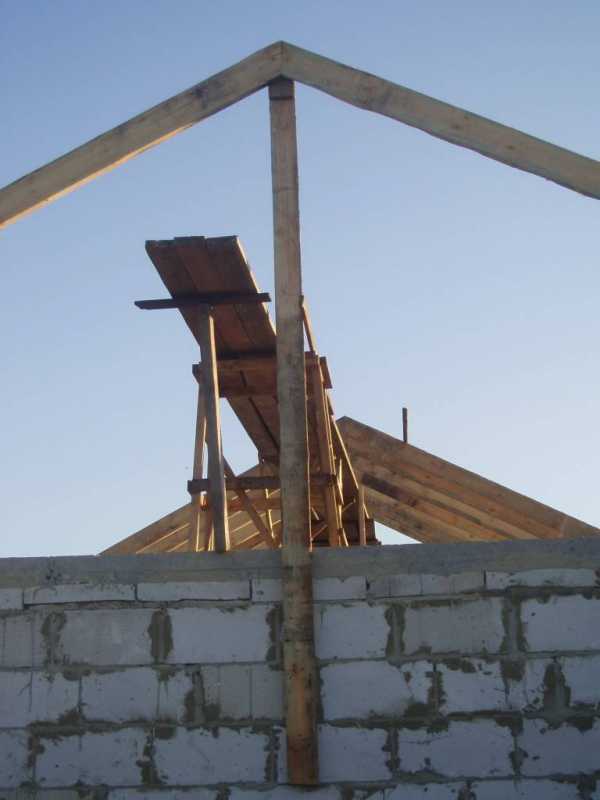

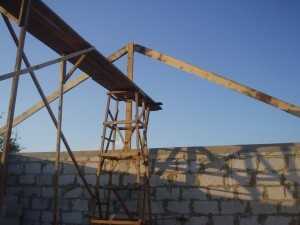

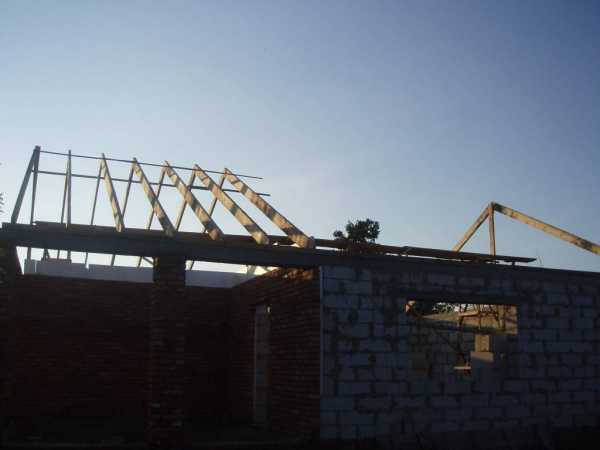

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Крепление обрешетки

Завершением работы по установке стропильной системы станет крепление обрешетки.

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Видео

Автор видео задался целью, не привлекая профессиональных строителей, сделать быстро и недорого добротную, надежную крышу дома своими руками. Что у него получилось, вы узнаете, посмотрев видео:

kakpravilnosdelat.ru

Как сделать стропила на крышу дома правильно: изготовление своими руками

Строя небольшой дом, гараж или хозяйственную постройку, не обязательно нанимать профессиональных строителей. Большую часть работ можно выполнить своими силами. Даже, если речь идет о такой сложной конструкции, как стропильная система. Даже часть материалов, а точнее элементов, можно сделать своими руками. Например, стропила. Этот элемент является главным в конструкции крыши. А как можно сделать стропила своими руками? Какие нюансы существуют и как избежать ошибок? Об этом и пойдет речь чуть ниже.

Какой материал выбрать

Сделать стропила на дом своими руками – это вполне выполнимая задача. Но прежде чем к ней приступить, необходимо подобрать подходящий материал. Именно от этого будет зависть весь ход дальнейших работ.

А какие варианты материала для стропил используются? Для этого может быть использовано следующее:

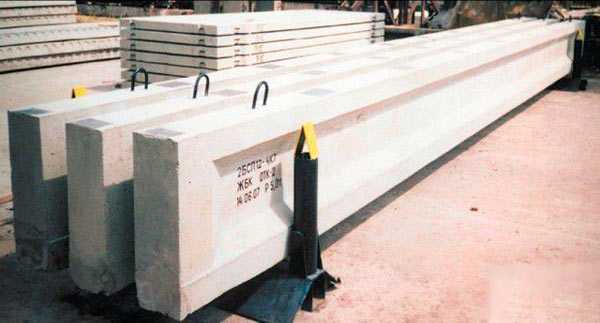

  1. Железобетонные изделия. Такой вариант применяется при строительстве больших промышленных объектов. Сделать подобные стропила самостоятельно невозможно. Да и использование их в возведении частных домов не практикуется.

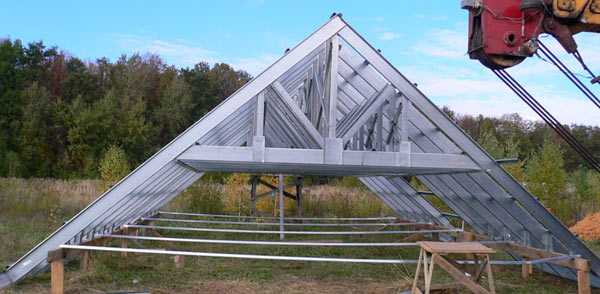

  2. Железо. Металлические стропила сделать своими руками вполне возможно. Но у них есть множество недостатков. Во-первых, металл боится коррозии. Во-вторых, подобные стропила будут весить очень много. А это мешает сделать монтаж самостоятельно без привлечения техники.
  3. Древесина. Именно этот материал чаще всего используется при возведении стропильной системы частного дома. Древесина легко поддается обработке. Поэтому сделать стропила своими руками будет достаточно легко.

Именно дерево и используется для строительства. Но и у этого материала есть несколько вариантов. Древесину можно встретить в виде бревен, брусьев и досок. А что лучше использовать для стропил? Тут многое будет зависеть от самой конструкции. А точнее от размеров и требуемой прочности.

Бревна, в виду своей тяжести и громоздкости, используются для стропил редко. Исключения может составить только односкатная крыша. И то в этом случае для стропил применяют тонкие бревна от молодых деревьев.

Брусья и доски – это совсем другое дело. Именно их и используют для того, чтобы сделать стропила для крыши. Брусья применяют в тех случаях, когда конструкция большая по размерам. При этом нагрузки от осадков, и вес кровельного материала достаточно велики. Доски используются для стропил в тех случаях, когда крыша небольшая по размерам. При этом они могут применяться по одиночке или спаренными.

Выбор древесины

Изготовление стропил – это ответственное дело. От него будет зависеть прочность всей конструкции крыши, поэтому нужно обращать внимание на все мелочи. Прежде чем приступить к изготовлению стропил, следует запастись материалом. Как уже было сказано выше лучше всего для этого подойдет древесина.

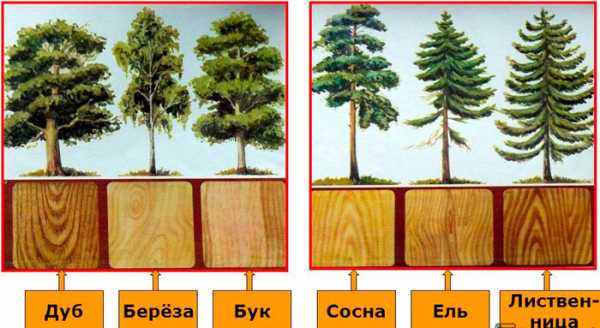

А какую породу лучше выбрать? Из какого дерева можно сделать прочные и долговечные стропила? Для работы можно использовать следующее:

  • Сосна. Именно этот вариант чаще всего применяется при возведении стропильной системы крыши. У сосны есть множество преимуществ. Во-первых, такая древесина пропитана смолой. Это позволяет защитить ее от внешних воздействий. Во-вторых, материал мягкий, и сделать из него стропила своими руками будет легче. Еще один плюс – сосна недорогая древесина. А это значит, что можно сэкономить;
  • Ель – это еще один из распространенных материалов для изготовления стропил для крыши. Такая древесина прочная, легкая и хорошо поддается обработке. Но у ели есть небольшой недостаток. Она более подвержена внешним воздействиям, чем сосна;
  • Чтобы сделать стропила можно использовать дуб. Материал прочный и хорошо обрабатывается. Но дуб стоит очень дорого. Его лучше применить для изготовления мауэрлата.

Стропиловка может быть выполнена и из других материалов. Например, можно применить бук. Эта древесина прочная и долговечная, но стоит она дорого и плохо поддается обработке. Если вы выбрали осину, то следует помнить о некоторых ее недостатках. Самое главное – эта древесина часто гниет изнутри.

Самый оптимальный вариант, по мнению большинства профессионалов – это сосна. Древесина достаточно распространенная, ее будет легко купить. Но самое главное – это ее долговечность и легкость в обработке. Из сосны можно легко самостоятельно сделать стропила и другие элементы конструкции крыши.

Есть еще один современный вариант. Для изготовления стропил можно применить клееный брус. У такого материала есть несколько преимуществ. Во-первых, он не поддается деформации. Во-вторых, обладает стандартными размерами, что значительно облегчает подгонку стропил. Но клееный брус используют редко. Этот материал новый, да и стоит он недешево.

Очень важно отнестись к качеству приобретаемой древесины. Конечно, все знают, что приобретать брусья или доски со следами гниения не стоит. Но, кроме этого, следует обращать внимание на влажность древесины. Этот параметр не должен превышать 10-15 процентов. В противном случае стропила будут коробиться, и крыша скоро потребует ремонта.

Какие размеры выбрать

Если древесина выбрана, то перед покупкой следует разобраться с еще несколькими  параметрами. Чтобы сделать стропила правильно, нужно определиться с их сечением и длиной. Оба параметра определяются путем расчетов.

Чтобы определить длину стропил, следует узнать высоту расположения конька и ширину дома. Кроме того, следует определиться и с конструкцией крыши. В двухскатной стропильной системе все стропила будут одинаковой длины. Но если используется четырехскатный или вальмовый вариант, то  элементов с разными размерами будет очень много. Прежде всего, следует составить чертеж. После этого можно легко посчитать, сколько стропил понадобиться и какие у них будут размеры.

Для расчета сечения элементов нужно узнать, какая нагрузка будет оказывать влияние на крышу. Эту информацию можно узнать, сложив следующие значения:

  • вес кровельного материала. При этом следует учитывать фактор утепления. Если теплоизоляционный слой использовался, то его вес также следует прибавить;
  • масса всего оборудования, которое будет смонтировано на стропильной системе крыши. Это может быть система вентиляции, различные трубы, антенны и телевизионные тарелки;
  • также следует прибавить нагрузку от атмосферных осадков. Тут, главным образом, высчитывается вес снегового покрова. Этот параметр будет зависеть от количества выпадающих осадков в зимний период, и угла наклона скатов;
  • еще один вид нагрузки – это влияние ветра.

Чтобы посчитать последние два параметра правильно, следует воспользоваться специальными погодными картами. В них указывает и сила ветра, и его преобладающее направление, а также толщина снегового покрова, подробнее читайте здесь и тут.

Узнав, какую нагрузку должны выдерживать стропила, можно высчитать их сечение. В интернете есть множество таблиц. В них указываются несущие возможности стропил, в зависимости от используемого при изготовлении материала, длины и сечения. С их помощью можно легко подобрать искомый параметр. Единственное, что еще нужно учитывать при расчетах – это шаг установки стропил. Чем они ближе расположены друг к другу, тем меньше сечение можно использовать.

Рекомендации по изготовлению

Как сделать стропила на крышу? В принципе здесь нет ничего сложного. Узнав, какая должна быть длина, брус или доски нужного сечения отпиливают по нужным разметкам. Далее, делается распил для крепления стропил к мауэрлату и в области конька, а если используется другой способ соединения, то и этого делать не нужно. Но чтобы сделать все правильно, следует воспользоваться некоторыми советами от специалистов. А именно:

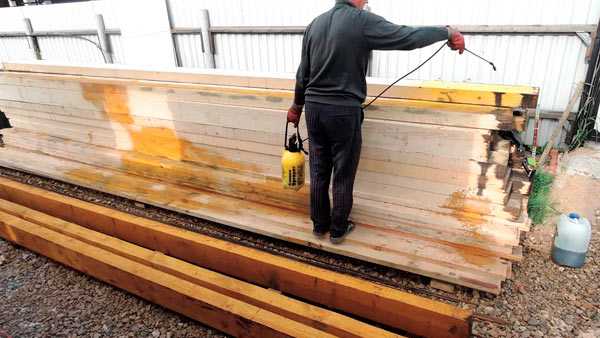

  • Прежде всего, следует обработать древесину специальными пропитками. Этот материал легко воспламеняется. Кроме того, древесина подвержена гниению и ее очень «любят» различные насекомые. Чтобы стропила, сделанные своими руками, служили долго, перед их изготовлением материал и обрабатывают специальными пропитками;

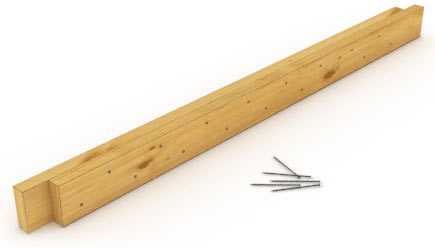

  • Если нужно сделать стропила определенного сечения, но при этом имеются только доски меньше по толщине, то их можно спарить. Выполнить эту работу правильно достаточно просто. Для этого доски складываются вместе широкой стороной. Далее, их «сшивают» с помощью гвоздей. Места крепления, при этом, располагают в шахматном порядке;

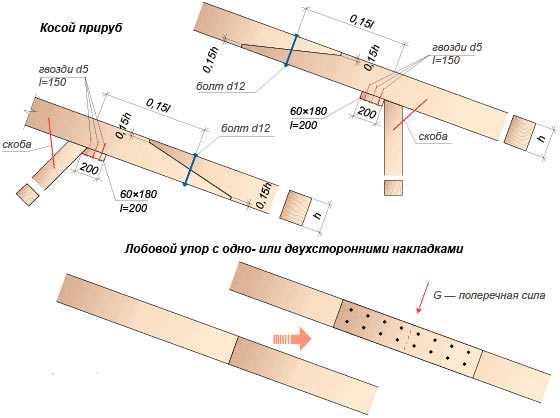

  • Если стропила не достаточно длины, то их можно удлинить. Это делается одним из трех основных способов. Самый надежный – это соединение стропил косым прирубом. Концы обоих частей спиливают под углом в 45 градусов, затем соединяют и крепят с помощью гвоздей. Именно этот вариант чаще всего используется. Менее надежный способ – это соединение встык. Также можно удлинить стропила внахлест. Такой вариант выбираются в тех случаях, если используются доски;
  • Перед установкой стропил на свое место следует подготовить место для крепления к мауэрлату. Для этого, чаще всего, делается вырубка на нижнем конце. Чтобы облегчить работу можно заранее сделать шаблон, по которому подготовить все стропила еще до поднятия их на крышу. Также можно заранее сделать места для крепления к коньковому брусу.

Видео по теме:

Сделать стропила своими руками – эта задача не сложная. Конечно, если речь идет о вальмовой, четырехскатной или более сложной крыши, то могут возникнуть трудности. Они, главным образом, связаны с определением размеров стропил. В таких конструкциях используются элементы разной длины. Но если правильно сделать чертеж, то это значительно облегчит задачу. Если со схемой возникнут проблемы, то лучше обратиться к профессиональным строителям. Пусть вы потратите немного больше средств, зато новая крыша будет надежно защищать ваш дом на протяжении долгого времени.

Посмотрите еще статьи:

kryshagid.ru

типы стропильных систем, как делать соединение в коньке, как собрать систему

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Внешний вид дома и срок его службы напрямую зависят от того, как крыша защищает перекрытие, насколько хорошо она будет отводить воду от цоколя и от стен. В нашей статье мы расскажем о том, как сделать стропила на дом, учитывая все советы бывалых мастеров и исключая самые распространенные ошибки.

Несмотря на то, что существует много видов крыш, в индивидуальном загородном строительстве наибольшее распространение получили два вида: односкатные и двускатных крыши.

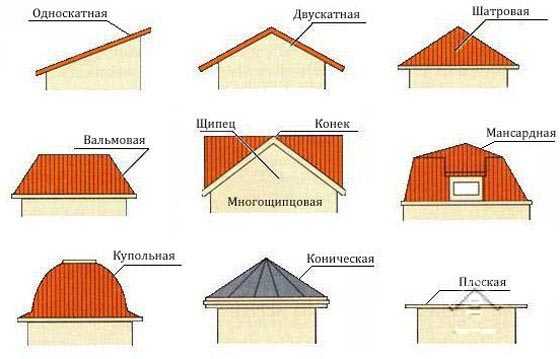

Виды крыш

Односкатная крыша имеет самую простую конструкцию, которую под силу освоить даже человеку, далекому от строительства. Но такие крыши в основном применяют при строительстве вспомогательных и хозяйственных построек.

Разновидности крыш

Для жилых помещений чаще всего обустраивают двускатную или ломаную (мансардную) крыши. Несмотря на некоторые сложности конструкции, такую крышу вполне можно возвести и самостоятельно, если прислушаться к советам мастеров и выполнять все пошагово, не спеша, по предварительному плану-проекту.

Вальмовые крыши имеют очень сложную конструкцию и достаточно трудоемкие. Обустройство таких крыш нужно доверять профессионалам. Однако вальмовые крыши – самые надежные, они устоят даже при особо сильных ветровых нагрузках.

Четырехскатная (шатровая) крыша применяется для квадратных зданий. По сути. Она является разновидностью вальмой крыши.

Из всех вышеперечисленных крыш самая сложная – крестовая. Она имеет сложные конструктивные элементы – разжелобки (ендовы). Такие диагональные вспомогательные стропила нужно устанавливать дополнительно.

Это очень трудоемкая работа, не терпящая спешки и неаккуратности. В этих местах обычно скапливается снег и от того, насколько будет грамотно выполнена данная конструктивная часть, зависит качество кровли и ее надежность.

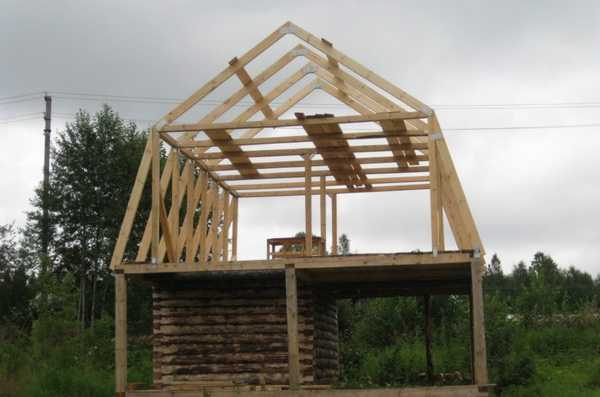

Каждая из вышеперечисленных видов крыш состоит из двух главных элементов: кровли и стропил для крыши своими руками. Кровля является ограждающей частью конструкции крыши, стропила – ее несущей частью.

Основные виды стропил

Перед тем как делать стропила, нужно выяснить их конструктивные особенности и определиться с вариантом их обустройства.

В кровельном строительстве различают два вида стропил:

  1. Висячие.
  2. Наслонные

Висячие стропила своими руками – наклонно установленные балки на опоры с разной высотой. В качестве опоры зачастую выступают наружные стены дома (односкатная крыша) или наружные и внутренние стены одновременно (крыша двускатная).

Совсем не обязательно закреплять в одной плоскости крыши стропильные ноги противоположнее скатов. Их можно уложить попеременно на коньковый прогон.

Такое попеременное  соединение стропил в коньке позволяет обустроить строительную ферму. Для этого нужно все элементы висячих стропил связать между собой в жесткую единую конструкцию.

Важно знать: стропильную ферму нужно установить на крайние две опоры. Таким образом, из-за отсутствия внутренней опоры, стропильные ноги будут упираться одна в другую в коньковом соединении, создавая горизонтальное довольно сильное давление. Если неправильно рассчитать распределение нагрузки, то распор, передаваясь на стены, способен даже их опрокинуть.

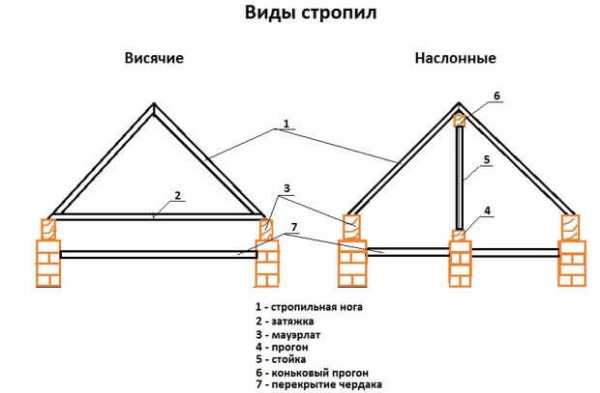

Виды стропил

Для того чтобы исключить такую ошибку, специалисты советуют сделать пояс-затяжку внизу у стропильной фермы. Его основная миссия – погасить возникающий распор.

Какие типы стропильных систем предпочтительнее при строительстве загородного дома?

Однозначного ответа на это вопрос быть не может. Все зависит от конструкции дома, предполагаемой нагрузки на кровлю и выбора кровельного материала. Так, наслонные стропила имеют простое устройство, для их сборки не нужны сложные приспособления и механизмы.

Напротив, висячие стропила можно даже собрать на земле, но для их установки на место потребуется дополнительная техника (например, автомобильный кран).

Висячие стропила также можно собирать из отдельных элементов прямо на доме. От того, как правильно установить стропила, зависят дальнейшие работы.

Так,  важно знать: нужно сделать дощатый настил на чердачном перекрытии. А для того, чтобы детали прикрепить временно, потребуются вспомогательные расшивки и раскосы, выполненные из досок.

Материалы для стропил и их соединения

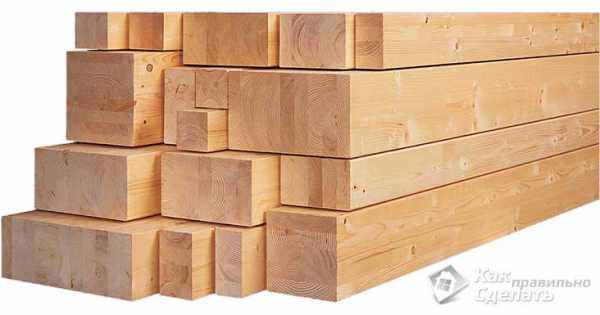

Стропила из досок и брусьев

Стропила изготавливают из брусьев или досок. Для этого обычно используют древесину хвойных пород. Толщина доски должна быть не менее 40-60 мм.

Причем все деревянные конструкции не должны иметь изъянов  виде сучков и трещин,  хорошо просушенные. Так как бревна имеют большой вес, то многие кровельщики не советуют их применять.

А вот стропила из досок удобно монтировать и они имеют небольшой вес. Работать с таким материалом можно даже самостоятельно, не прибегая к помощи специалистов.

Большинство специалистов не рекомендуют делать соединения на гвоздях, предпочтительнее саморезы, но даже если Вы решили работать гвоздями, то не забывайте применять вкладыши и накладки.

Важно: для соединения стоек стропильной системы с лежнем или прогоном, рекомендуем применять  врубки.

Существует три варианта сборки стропильной системы:

  1. Со стойками
  2. С подкосами.
  3. Со стойками и подкосами одновременно.

Рассмотрим, как правильно сделать стропила. В зависимости от величины пролета между наружными стенами нужно использовать:

  • доски для стоек и стропил использовать;
  • брус 10х10 см – для оформления конькового прогона;
  • мауэрлат и лежень можно изготовить из бревен, отесав их на два канта или же из такого же бруса (10х10мм).

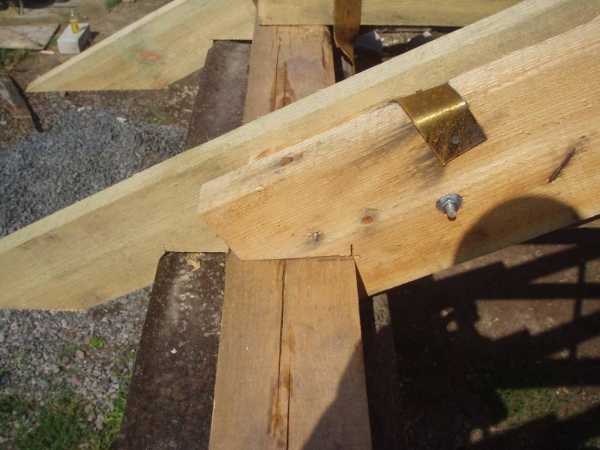

Оформляя коньковый узел важно к прогону и к мауэрлату прибить с помощью больших гвоздей специальные хомуты, выполненные из стальной полосы.

Можно обойтись и без стальных хомутов, но тогда придется применить скрутки из толстой проволоки (с диаметром6 мм).

Как сделать правильно стропила для каменного или кирпичного дома? На кирпичную или каменную кладку укладывают непрерывный мауэрлат.

Укладка непрерывного мауэрлата на каменную кладку

Для того чтобы его надежно закрепить, рекомендуем поставить отрезок бруса или бревна (около 50 см) под каждую стропильную ногу. А затем при помощи хомутов закрепить к металлическим крюкам, их нужно предварительно установить ниже мауэрлата на 30 см.

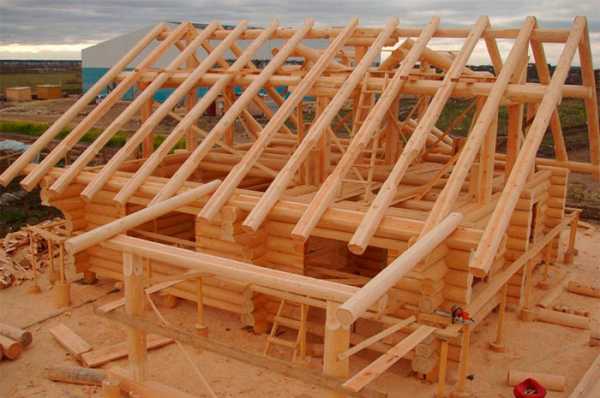

Как правильно делать стропила в брусчатых или рубленых деревянных домах? В деревянных постройках стропила укладывают на верхний венец стены.

Закрепляют при помощи хомутов, которые прибивают ко второму венцу. Стропильную дощатую ферму можно обустроить с пролетами (6-8 см) или при помощи ригеля.

Обустраиваем конструктивные элементы ферты так:

  1. Одинарную затяжку с помощью досок, толщина которых, как и на стропилах.
  2. Для двойной затяжки можно использовать доски чуть тоньше (более40 мм).
  3. Для накладок и ригеля применяйте доски с толщиной30 мм.

Разберемся в не менее важном вопросе: как правильно собрать стропила, обеспечив жесткость крыши в разных направлениях? Если стропильная ферма имеет необходимую жесткость, то этого вполне достаточно для продольного направления.

А вот, для того чтобы крыша смогла противостоять ветровым нагрузкам, необходимо в поперечном направлении установить пару диагональных связей, причем в каждом ее скате.

Небольшой совет: диагональные связи можно обустроить при помощи доски толщиной 30-40 мм. Для наслонных стропил под коньком и между двумя стоками-соседями рекомендуем установить раскосы. Однако в том случае,  если Вы планируете по обрешетке делать диагональный (косой) настил, то раскосы можно и не делать.

Определяем необходимое сечение стропил



Размеры и сечение стропил

Несколько факторов, от которых зависит сечение стропил:

  1. От предполагаемой на них нагрузки (от веса будущей кровли и снежной шапки).
  2. От того, какие размеры пролета.
  3. От угла установки и шага стропил (т.е. от уклона кровли).

Для средней полосы России предпочтительнее устанавливать двускатную крышу, уклон которой 30 градусов и больше, с шагом стропил не менее 120 см.

Рассмотрим зависимость сечения стропил от длины стропильной ноги:

  1. Так, с шагом 300 см, для стропил можно использовать доски  с сечением 8х14; 6х14; 4х18 см или брусья с сечением 10х12 см.
  2. Для шага 400 см можно применять доски с сечением 8х18; 6х20 см или брусья с сечением 10х16 см.
  3. Для шага 500 см можно применять доски с сечением 8х22 см или брусья с сечением 10х20 см.
  4. В тех конструкциях, где применялись подкосы, высоту доски или бруса можно немножко уменьшить.

Теперь, когда Вы узнали, как собрать правильно стропила, можно смело приступать к работе. Чтобы было удобнее поднимать и перемещать деревянные конструкции,  позовите на помощь друга.

После того, как стропила будут установлены, нужно заняться кровлей. Такую работу старайтесь спланировать и провести максимально быстро, чтобы уберечь стропильную систему от возможного намокания. Лучше всего это делать в летнюю солнечную погоду.

Выбирать кровельное покрытие нужно с учетом уклона крыши и ее крутизны. Вполне понятно, что выбор покрытия для кровли зависит и от материальных возможностей не только при первоначальной установке покрытия, но и при последующей его эксплуатации.

Важно учесть: чем круче угол наклона кровли, тем больше денег потребуется на ее обустройство. Это связано с увеличением расхода необходимых материалов. Но, в то же время,  крутые кровли намного лучше отводят дождевую воду и снег, соответственно свою функцию они выполняют на все 100%, поэтому и прослужат без ремонта тоже намного дольше.


Несмотря на то, что в настоящее время рынок кров

krovlyakryshi.ru

Как построить крышу своими руками Висячие стропила своими руками

Продолжаем тему строительства крыши своими руками. Сегодня,  уважаемые читатели блога «Как построить дом», мы расскажем о том, как правильно сделать висячие стропила своими руками. О всех этапах создания мы не только расскажем, но и дополним большим количеством фото. Читайте, смотрите, задавайте вопросы!

Если мауэрлат можно крепить (каким способом мы его крепили вы можете прочитать в статье «Крыша своими руками. Мауэрлат — основание крыши. Крепление мауэрлата» ) на стену, используя для подъема подручные средства, то дальнейшая работа по строительству крыши, в том числе и работа со стропилами, не возможна без устройства лесов, в том числе и передвижных. Эти леса мы использовали как для подъема на необходимую для работы высоту, так и в качестве рабочей площадки для человека и для укладки необходимых строительных материалов.

Для строительства дома мы одновременно использовали трое таких лесов. Для строительства нужно не менее двух лесов такого вида. На фото видно, каким образом изготовлены передвижные леса. Рекомендуем воспользоваться нашим опытом, так как работа на таких лесах очень удобна.

Теперь, когда вопросы удобства и безопасности работ решены, можно приступать к сооружению стропильной системы.

В нашем доме не предусмотрена внутренняя капитальная стена, т.е. кроме наружных стен отсутствует дополнительная опора и  стропильные ноги будут опираться только на наружные стены дома. В этом случае применяют висячие стропила.

Стропила — (др.-русск. стропъ — «крыша, потолок») — несущая, поддерживающая конструкция двускатной кровли (Яндекс.Словари).

  • Стропильные ноги  (ср.-лат. luctantes — «держащие друг друга») — наклонные, которые образуют скат кровли.
  • Стропильные ноги связываются вертикальными «кобылками», или «бабками».
  • Воздушная связь, затяжка — горизонтальный брус, который связывает стропильные ноги.

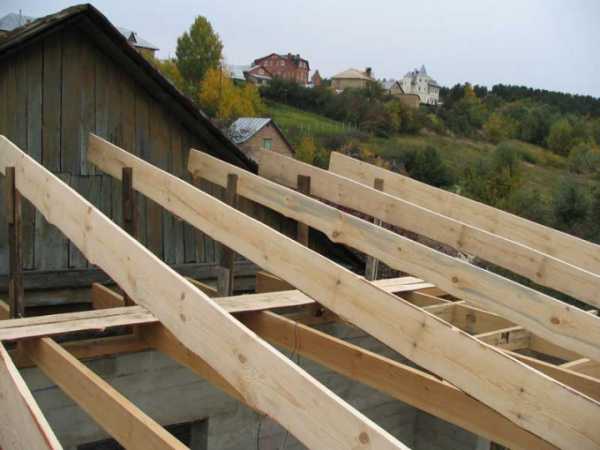

Как правильно ставить стропила

Пришло время ставить стропила. Как правильно это делать?

Для стропил мы взяли брус длиной 6 метров и сечением  50 мм Х 200 мм. Если сечение стропил маленькое — со временем такие стропила могут провиснуть.

Угол ската крыши составляет в нашем случае  33 градуса.

Ниже мы пошагово расскажем о порядке установки стропил:

  • Используя леса поднимаем два бруса наверх и соединяем их;
  • «Зарезаем» на стропильных ногах «пяточку» с таким расчетом, чтобы «пяточкой» стропильная нога устойчиво опиралась на мауэрлат;

  • Со второй стропилиной делаем то же самое. Хорошо бы  пометить стропильные ноги как  »правую» и «левую»;
  • Стропильные ноги поставили, соединили;
  • Теперь вверху в месте соединения у стропильных ног необходимо «зарезать» «пенек» под таким углом, чтобы стропила в верхней части соединялись не внахлест, и затем скреплялись с помощью гвоздей — это очень ненадежно. Стропила должны упираться друг в друга.

  • Чтобы «пенек» «зарезать» правильно, стропила нужно предварительно приставить одну к другой, прорисовать линию соединения карандашом, затем отпилить;
  • Сразу нужно вымерять и сделать 2 шаблона для дальнейшей подготовки стропил уже на земле;
  • Теперь устанавливаем стропила со стороны одного фронтона, затем со стороны другого фронтона. Стропила крепятся к мауэрлату на гвоздь;

  • Вторую пару стропильных ног (левую и правую), как и все последующие, готовим уже на земле по шаблонам;
  • Между установленными стропильными парами по коньку натягиваем нить и приступаем к установке остальных стропил;
  • Стропила мы устанавливали на расстоянии 70 см (у вас это может быть 68:73 см. по факту) друг от друга. Это наиболее удобное расстояние для нашей крыши. Во-первых, это надежно, во-вторых — при таком расстоянии между стропилами в дальнейшем удобно натягивать пленку;
  • Для этого нужно предварительно разметить мауэрлат, затем по разметкам устанавливать стропила;
  • Обязательно нужно ориентироваться по натянутой между крайними стропилами нити и если необходимо, регулировать высоту стропильных ног уже на месте. Иногда нужно под ноги подложить небольшие дощечки;
  • Ширина между каждой парой стропил регулируется в нижней части по разметке на мауэрлате, в верхней части при помощи временной доски с аналогичной разметкой. Т.е. после установки каждой пары стропил вверху к правой и левой стропилине временно прибивается доска по предварительно нанесенной разметке, соответствующей разметке на мауэрлате;

  • Висячие стропила в нашем случае необходимо соединять (из-за большого расстояния между опорными стенами) горизонтальным брусом (затяжкой). Предварительно стропильные пары мы соединили в районе конька горизонтальной доской, образовав коньковый узел (см. фото в начале статьи).
  • Затяжка в нашем случае из-за большого расстояния между опорными стенами (ширина дома — около 11 метров) состоит не из одиночного бруса, а из нескольких досок, соединенных между собой. Изготовления затяжки из нескольких досок (шалевание) решает несколько задач:
  1. в итоге получаем затяжку необходимой длины;
  2. надежность и прочность затяжки из трех досок общей толщиной 60 мм ( 20мм+20мм+20мм) гораздо выше, чем у бруса толщиной 60 мм.
  • Мы брали 4 и 6 метровые доски, обрезали до необходимой длины, затем скрепляли их гвоздями и скручивали шпильками и гайками со стропильными ногами.
  • Все время необходимо контролировать расстояние между затяжками: оно должно совпадать с расстоянием между стропильными ногами. Для этого мы используем (так же как и для контроля расстояния между стропильными парами у конька — об этом мы писали выше) узкие дощечки, размеченные в соответствии с разметкой на мауэрлате. Постоянно контролируйте расстояние!!

  •  Кроме того, еще одной доской мы соединили конек и затяжку. Так как у нас нет подпорной стены, то затяжка под собственным весом может прогнуться. Чтобы этого не произошло мы и соединили «бабкой» конек стропильной пары с затяжкой.
  • Все, что описано выше, мы проделали с каждой !! стропильной парой.

О дополнительном креплении стропил к мауэрлату, о том как правильно удлинить висячие стропила для свеса и еще много-много нужного и полезного мы расскажем в следующей статье, посвященной сооружению крыши своими руками.

До следующей встречи и удачи вам и вашему дому!

Это точно Вас заинтересует:

realizedadream.ru

Как сделать стропила для крыши 🚩 Стропила на крышу 🚩 Ремонт дачи

Автор КакПросто!

При кровельных работах обязательно нужно знать, как правильно делать стропила. От того, насколько правильно будет выполнена работа, будет зависеть долговечность кровли. При установке стропил нужно быть особенно внимательным. Делать стропила можно из дерева, металла и железобетонных конструкций.

Статьи по теме:

Инструкция

Довольно часто стропила делают смешанными. Каждая постройка должна иметь определённое предназначение. Выбирать вид материала для стропильной системы нужно в зависимости от предназначения постройки. Чаще всего стропила делают из дерева. Именно деревянные стропила являются самыми экологичными и долговечными. Деревянные стропила должны быть грамотно обработаны. К тому же, необходимо правильно выбрать древесину.

Стропила должны правильно крепиться. Если между опорами промежуток менее 650 сантиметров, то должна применяться конструкция наклонных стропил.

Если крышный пролет имеет высоту от семи до двенадцати метров, то применяют висячие опоры. В этом случае дополнительные опоры не устанавливаются. Также нужно отметить их конструктивное отличие от наклонных стропил. Дело в том, что происходит вертикальное давление, оказываемое стропилами на опорные брусья.

Самым важным элементом стропил висячего типа являются стропильные ноги. Стропильные ноги нужно уметь правильно крепить. На данный момент они крепятся несколькими способами. Чаще всего стропильные ноги крепят на мауэрлат, проще говоря, на опорную балку. Эта балка изготавливается из бруса, который имеет сечение в 150-160 миллиметров. Стропильные ноги могут быть закреплены на верхнюю обвязку в рубленных, брусовых или каркасных домах

При выборе материала для будущего стропила, лучше всего обращаться к проектировщикам. Именно они могут грамотно сделать подсчёты нагрузки, подсказать оптимальное крепление стропила и предоставить план устройства стропильной системы. Если расчеты сделаны неверно, то стропильные ноги могут не выдержать весовую нагрузку на крышу.

Источники:

  • Как сделать стропила в 2018

Совет полезен?

Статьи по теме:

Не получили ответ на свой вопрос?
Спросите нашего эксперта:

www.kakprosto.ru

Как ставить стропила на дом

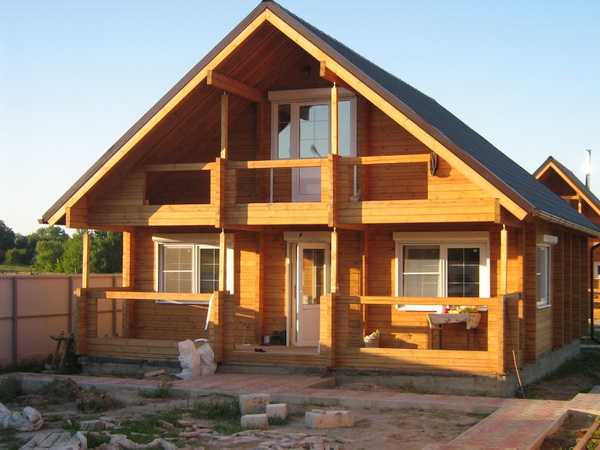

Крыша не только придает зданию завершенный вид, как на фото, но и защищает его от осадков, холода и ветра. Если дом строится своими силами, необходимо знать, как правильно поставить стропила, чтобы крыша получилась надежной. Устройство кровли выбирают исходя из климатических особенностей региона. Там, где выпадает много осадков, рекомендуется строить высокие крыши. Если же для региона характерные частые сильные ветра, лучше отдать предпочтение пологим кровлям. Разберемся, как установить стропила на крышу.

Прежде чем перейти к тому, как правильно устанавливать стропила, нужно узнать, чем же отличаются разные виды крыш.

Особенность односкатной крыши заключается в том, что основой для ската служат несущие стены разные по высоте. При строительстве жилых домов односкатные крыши практически не используются – их лучше сооружать на различных хозяйственных постройках, банях, дачных домиках.

При строительстве жилого дома обычно создают двухскатную кровлю – в этом случае она также опирается на несущие стены, но они имеют одинаковую высоту. Между скатами образуется пространство – фронтон (прочитайте также: «Как сделать фронтон крыши»). В том, как ставить стропила на крышу такой конструкции, нет ничего сложного, эту работу можно сделать собственными силами, узнав как построить двухскатную крышу из наших советов. Мансардные и вальмовые крыши более сложные, а с шатровыми вообще невозможно справиться самостоятельно – для сооружения шатровой крыши придется прибегнуть к помощи специалистов. Для многощипцовых кровель требуется создание ендовы, что значительно усложняет работу – их рекомендуется делать на домах со сложной планировкой.

Элементы конструкции крыши

Основным элементом любой крыши являются стропила – еще называемыми деревянными стропильными фермами. Эти деревянные балки служат несущими элементами конструкции кровли. Между верхним и нижним поясом стропил находятся обрешетки, их основой являются подкосы и скосы.

К составным частям кровли также относятся:

  • гидро- и теплоизоляция;
  • кровельное основание;
  • кровля.

К крепежным деталям относятся:

  • стойки;
  • распорки;
  • ригели;
  • подкосы.

Назначением крепежных элементов является обеспечение жесткости стропильной системы. Чем больше пролет, тем больше понадобится крепежных элементов.

Стропильная ферма не что иное, как соединенные между собой крепежными деталями элементы крыши. Основой такой фермы является один или сразу несколько треугольников. Деревянный брус укладывают по внешнему обрезу стен, это мауэрлат, назначением которого является создание опоры для несущих стен.

Виды стропил

Надежность несущей системы зависит от того, как поставить стропила на дом. Существует два вида стропил: наслонные и висячие. Для стропил можно брать только дерево высокого качества, без червоточин, сучков и трещин.

Наслонные стропила рекомендуется устанавливать в здании, где есть средние несущие стены. Если пролет составляет более пяти метров, стропила ставят на откосы. Наслонные стропила будут упираться в мауэрлат, по этой причине нагрузка на стены увеличивается в несколько раз, поэтому они должны быть прочными и массивными, чтобы выдержать ее.

Наслонные стропильные ноги имеют две опоры. Одна опора опирается на мауэрлат, а второй служит прогон, идущий вдоль конька. Прогон укладывают на стойки, установленные на внутренней стене.

До того, как поставить стропила на крышу, их соединяют с помощью специальной затяжки. Иногда ее используют и в качестве балки перекрытия. Самый простой вариант висячих стропил – это пара элементов, соединенных в коньке. Для этого стропила прорезают наполовину, а внизу упирают в брус, расположенный по горизонтали. Чтобы стропила не прогибались, их скрепляют скобами, заранее врубив ригель.

Когда ширина пролетов превышает семь метров, рекомендуется использовать балку, закрепленную в коньке и затяжке (прочитайте: «Как закрепить стропила»). Балку скрепляют со стропилами, подкосами и ригелем при помощи врубки, напоминающей прямой зуб. Подобная конструкция подходит для пролетов с шагом от десяти метров. Для выставления стропил потребуется металлический ерш – специальный крепеж. Его вбивают в каждый четвертый ряд кирпичной кладки. От ерша отходит пара петлей, с помощью которых крепят балки. Крепкий брус размещают по всей длине здания. На него станут опираться концы стропил, и нагрузка на стены распределится равномерно.


В месте выхода на поверхность дымовой трубы обязательно делают противопожарный разрыв. Расстояние между конструктивными элементами должно быть не более 130 сантиметров. Чтобы сделать свес крыши, используют специальные кобылки. Их можно сделать самостоятельно, взяв доску сечением 5х10 сантиметров. Длина доски должна быть больше свеса на полметра, поскольку при соединении ее со стропильной доской необходимо выполнить стык. К доске кобылки прибивают таким образом, чтобы стропильная нога не выходила за пределы крыши.

Конструкция вальмовых крыш

До того, как правильно ставить стропила на такой крыше, нужно сделать дополнительные скаты. Их формируют вальмовыми стропилами — они должны образовать стык с коньком двухскатной крыши (детальнее: «Конструкция вальмовой крыши: стропильная система»). Со стороны это выглядит как две отдельные части. Первой частью является двухскатная крыша, но ее размеров не хватает для того, чтобы накрыть весь дом. В результате образуются открытые участки – их перекрывают двумя вальмами. Важно определить расстояние, через которое будут ставиться стропила, поскольку основная нагрузка приходится на крайние стропильные балки – их необходимо в обязательном порядке усилить. Также нужно правильно соотнести размеры вальмовой и двухскатной крыш. Если пропорции хоть немного нарушатся, пострадает весь облик здания. Вообще, такой тип крыши является довольно сложным, поэтому работу по ее созданию лучше доверить специалистам (прочтите: «Балки перекрытия и стропила — способы крепления»).

Конструкция мансардных крыш

Мансардная крыша тоже не относится к легкой конструкции, но ее под силу сделать самостоятельно. Рекомендуется только выбрать простой вариант крыши с четкими треугольными прямыми склонами. Немало людей, самостоятельно возводящих дома, интересуются, как правильно выставить стропила мансардной крыши, ведь такой тип является достаточно распространенным (читайте: «Установка стропил мансардной крыши, материалы для ее производства»). От правильной установки стропил зависит и возможность обустройства мансардного помещения, поскольку полом будет являться нижняя часть стропильной системы, которая должна получиться достаточно прочной, чтобы выдерживать нагрузки, характерные для жилого помещения (прочтите: «Устройство мансардной крыши, ее виды и типы»). Конструкцию мансардной крыши лучше выполнять из параллельных балок с достаточно большим сечением, чтобы она могла выдержать будущие эксплуатационные нагрузки. Остальные конструктивные детали можно изготавливать из досок или брусков меньшей толщины (прочтите: «Конструкция мансардной крыши и ее преимущества»).

Как правильно поставить стропила, подробная видеоинструкция:

В том, правильно ставить стропила, нет ничего сложного. Главное – заранее определиться с типом крыши, так как каждая из них имеет свои конструктивные особенности. Также нужно в точности следовать рекомендациям по созданию того или иного типа системы – только в этом случае крыша получится надежной и сможет долгие годы защищать дом от неблагоприятных климатических условий. Если есть сомнения в собственных силах, лучше обратиться к специалистам. Читайте также: «Как правильно запилить стропила».

kryshadoma.com
