Как правильно сделать проходной выключатель света своими руками

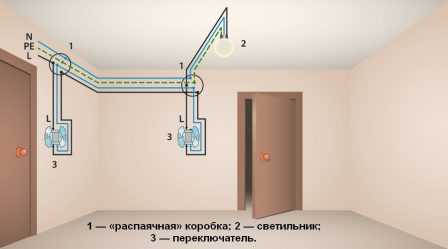

Несколько удалённых друг от друга выключателей одного осветительного прибора называются проходными (маршевыми).

Такие устройства удобны на межэтажных лестницах– включил свет в начале лестничного марша, и выключил его на втором этаже. В спальне включенный на входе свет можно погасить из постели, в рабочем кабинете — из-за стола, если настольная лампа предпочтительнее.


Конструкция выключателя проходного типа

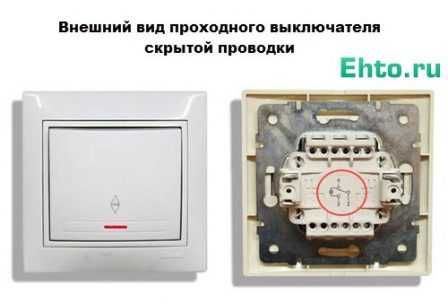

Внешне маршевый выключатель ничем не отличается от обычного, кроме наличия на клавише условного изображения в виде двух треугольников и схемы устройства на тыльной стороне диэлектрического основания.

Внутри проходного выключателя расположены три контакта: два неподвижных и один подвижный (перекидной), приводимый в движение наружной клавишей устройства. У перекидного контакта два возможных рабочих положения – на одной из неподвижных клемм. Нажатием клавиши подвижный контакт перемещается с одной клеммы на другую, разрывая одну цепь и замыкая вторую.


На этой конструктивной особенности проходного выключателя основана схема сети, в которой один осветительный прибор может управляться из двух разных мест. Нулевой и заземляющий провода от распределительной коробки подводятся к осветительному прибору, а в фазовой жиле устраивается разрыв двумя проходными выключателями, между которыми проложены две альтернативные линии.

Читайте также: Установка выключателя света своими руками

Маршевый выключатель своими руками

Распространённость самостоятельного изготовления проходных выключателей обусловлена тем, что они намного дороже обычных, и не в каждом магазине бытового электрооборудования имеются в продаже.

Наиболее распространённым способом изготовления маршевых выключателей является их сборка своими руками из обычных устройств – одноклавишных и двухклавишных в различных комбинациях.

Проходной выключатель – из обычного одноклавишного

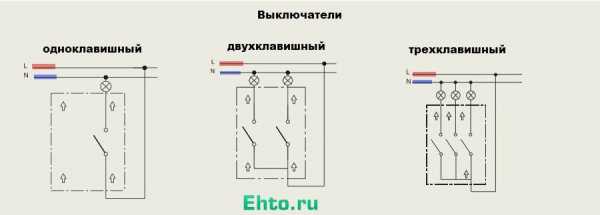

Для управления одним осветительным прибором (без разделения ламп в нём на группы) применяется одноклавишный маршевый выключатель. В отличие от модели для скрытой проводки, проходное устройство для наружного размещения найти в продаже бывает затруднительно, поэтому именно накладные маршевые выключатели собирают самостоятельно чаще всего.

Проходной одноклавишный выключатель для наружной проводки можно собрать из двух обычных — также одноклавишных. При этом необходимо, чтобы выключатели были одной модели, а расположение внутренних комплектующих в корпусе было симметричным. Как правило, для сборки используются изделия от одного производителя. Проверенным вариантом являются выключатели от Schneider Electric, на одном из которых и рассмотрим эту операцию.

Отвёрткой с узким жалом клавиша поддевается и извлекается из корпуса, после чего надавливанием на фронтальную часть из выключателя выталкивается диэлектрическое основание.

Выдавленное основание отделяется от штатного пластикового подрозетника.

С помощью той же отвёртки отщёлкиваются 4 защёлки по периметру, и основание разделяется на две части, каждая из которых симметрична относительно вертикальной оси.

Все описанные операции проводятся и со вторым выключателем, но только для того, чтобы извлечь из него коромысло — металлические контакты и графитовый стержень. Извлечённое коромысло переворачивается вокруг своей продольной оси и устанавливается в основание первого выключателя – в готовые пазы рядом с имеющимися контактами, но в обратном направлении. В парное гнездо вставляется и второй стержень, после чего диэлектрическое основание собирается – между двумя контактами с одной стороны устанавливается перемычка (общий контакт), две половинки складываются и защёлкиваются.

По окончании сборки необходимо «прозвонить» проходной выключатель тестером при различных положениях клавиши.

Соответственно, в пару этому устройству собирается ещё одно – также из двух обычных одноклавишных.

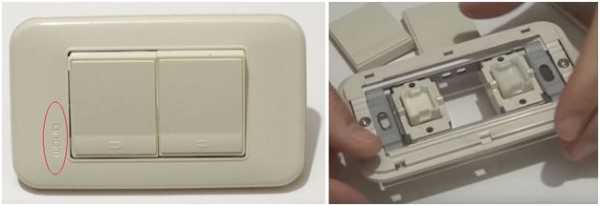

Маршевый выключатель – из обычного двухклавишного

Для такого способа изготовления проходного выключателя понадобится один двухклавишный.

Сборка маршевого изделия для скрытой проводки наиболее просто выполняется переделкой продукции брендов Anam, Legrand или Panasonic, имеющей модульную конструкцию.

Для переделки выключателя с него снимаются клавиши, после чего появляется доступ к модулям, закреплённым на направляющих в корпусе. Один из модулей нужно снять и, повернув «вверх ногами», опять установить на штатное место.

Посадку модуля необходимо точечно зафиксировать каплями термоклея, так как в таком положении его защёлки могут не совпадать со штатными пазами.

Выключатель собирают в обратном порядке и получают устройство, модули которого после разворота одного из них оказываются работающими в противофазе.

Поэтому с задней стороны выключателя необходимо установить перемычку между контактами с одной стороны – она будет являться общим контактом устройства. Посаженные на место две клавиши необходимо жёстко связать друг с другом, например, заполнить зазор между ними подходящим по цвету герметиком.

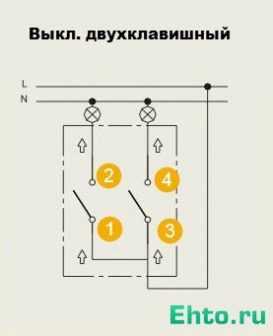

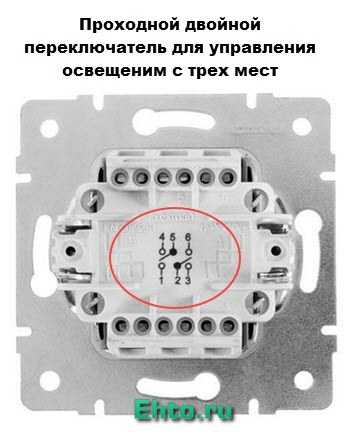

Проходной двухклавишный выключатель

Двухклавишный маршевый выключатель предназначен для управления из нескольких мест двумя группами ламп осветительного прибора, например, ярусами люстры. Нажатие одной клавиши на выключателе подаст питание на одну группу (ярус), второй – на другую.

Изделие представляет собой два одноклавишных проходных выключателя, смонтированных в один корпус. На каждую клавишу приходится по одному входу и два выхода, итого – 6 контактов на выключатель в целом.


Таким образом, у одноклавишного и двухклавишного проходных выключателей общий принцип работы, но подключение сдвоенного устройства сложнее — фаза подаётся на оба входа первого двухклавишного выключателя, который соединяется со вторым четырьмя проводниками. Во избежание ошибок, способы подключения двухклавишных маршевых выключателей лучше изучать по схемам, вот одна из них:


Собрать и установить маршевый двухклавишный выключатель своими руками возможно лишь при использовании двух переделанных устройств, смонтированных на стене рядом друг с другом и подключенных соответствующим образом. Чтобы управлять двумя группами рожков люстры из двух различных мест понадобится четыре переделанных выключателя. Стоимость обычных устройств для сборки двухклавишных в этом случае будет превышать цену готового выключателя от производителя. Кроме того, готовое изделие выигрывает у собранного из двух переделанных в компактности и эстетичности, поэтому к самостоятельной сборке проходных двухклавишных выключателей прибегают очень редко.

Читайте также: Как поменять розетку самому: пошаговая инструкция

Монтаж проходных выключателей производственного исполнения в Москве и Московской области силами профессионалов обойдётся приблизительно в следующие суммы:

Установка и подключение проходных выключателей
Установка переключателя проходного наружного одноклавишного шт. 300 р.
Установка переключателя проходного наружного двухклавишного шт. 380 р.
Установка переключателя проходного внутреннего одноклавишного шт. 250 р.
Установка переключателя проходного внутреннего двухклавишного шт. 350 р.
Высверливание лунок под подрозетники
В гипсокартоне Ø75мм шт. 150 р.
В кирпиче, дереве Ø75 мм шт. 200 р.
В бетоне Ø75мм шт. 300 р.
В гипсокартоне, углубленные Ø75мм шт. 150 р.
В кирпиче, углубленные Ø75мм шт. 220 р.
В бетоне, углубленные до Ø75мм шт. 350 р.
Установка подрозетников, распаечных коробок
Установка в гипсокартоне шт. 100 р.
Установка в бетоне, кирпиче, пеноблоке, газоблоке шт. 150 р.
Установка распаечной коробки наружной 80х80х60 мм шт. 250 р.
Установка распаечной коробки внутренней 100х100х60 мм шт. 300 р.
Установка распаечной коробки внутренней Ø80 мм шт. 150 р.

Заключение

Изготовление маршевого выключателя своими руками – операция простая, но подключение его в сеть требует профессиональных навыков. При их отсутствии, во избежание повреждения электропроводки и осветительного оборудования, соединение и установку изделия лучше поручить профессионалу.

votetoremont.ru

Делаем проходной выключатель своими руками

Стандартный выключатель расположен стационарно и включает/отключает свет с одной точки. Это не всегда удобно, особенно если площадь помещения велика, поэтому на помощь приходят проходные переключатели. Они помогают регулировать включение и выключение света независимо из разных мест, а сделать такие устройства можно своими руками.

Делаем проходной выключатель самостоятельно

Не все знают, что можно управлять источниками света из разных точек. Это актуально для продолжительных коридоров, переходов или внутренних лестниц, гостиных и спален большой площади. Согласитесь, удобно, когда можно не возвращаться к выключателю, чтобы погасить свет. Стандартный немодифицированный выключатель подобной функции не имеет. Проходной выключатель ещё называется переключателем, а также дублирующим выключателем. Секрет в том, что это устройство можно не покупать, а сделать самостоятельно.

Схема расположения выключателей в комнате

Смотрите также материал о технологии подключения перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

  • Одноклавишный (с подсветкой или без)
  • Двухклавишный (с подсветкой или без)
  • Трехклавишный
  • Промежуточный
  • Накладной
  • Встроенный

У этих механизмов два недостатка:

  1. По кнопкам невозможно определить, в каком положении устройство.
  2. Одновременно в нескольких точках свет не включается.

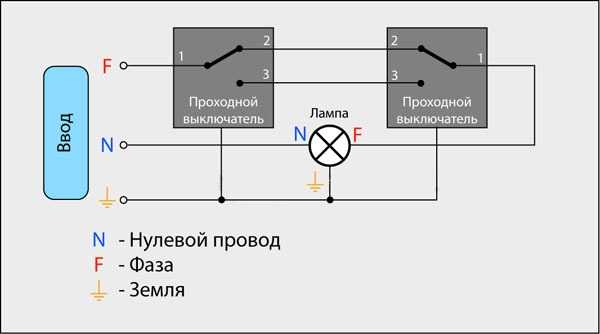

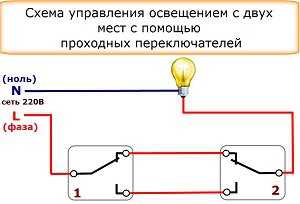

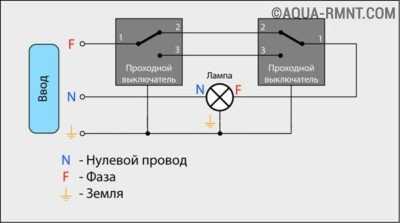

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

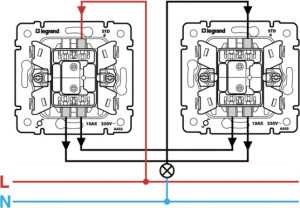

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Так выглядит коммутация приборов

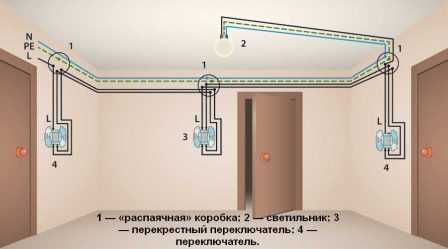

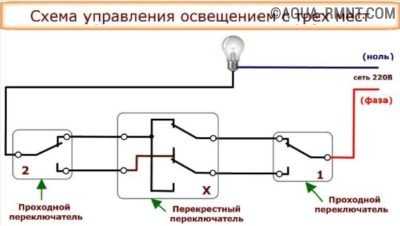

Схема подключения для управления с трех точек

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта — по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности:
Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода.
Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке.
Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации. Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке.
Подключение выглядит так:
Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника. Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора — к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным — четырехжильные.

О стандартах установки выключателей и розеток в квартире, а также о мерах безопасности читайте в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

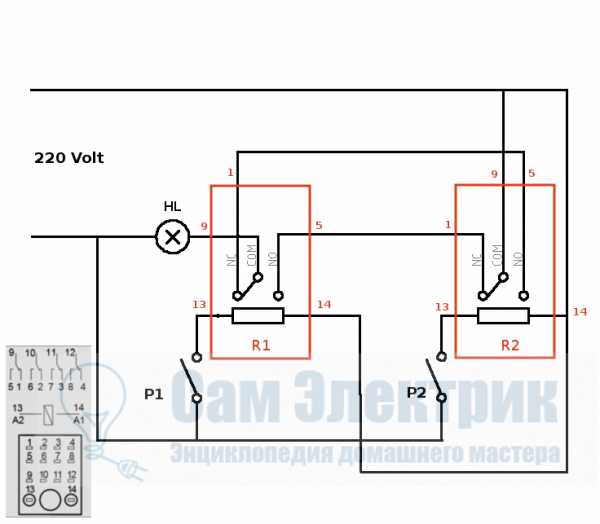

  1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.

  2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Чтобы в темноте легко найти выключатель, нужна подсветка. Такие устройства есть в специализироаванных магазинах, а подключить его можно самостоятельно. Как это сделать, узнаете в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html.

Как сделать проходной выключатель из обыкновенного

Приобретается два выключателя одной фирмы — с одной и двумя клавишами. Удобней использовать выключатели, предназначенные для открытой проводки.
Чтобы переделать стандартный выключатель в проходной, приобретается такая модель, в которой есть возможность поменять местами клеммы. Это позволит размыкать и замыкать цепи независимо друг от друга. Таким образом, в одном положении будет активирована одна цепь, а в другом другая. На лицевой панели устанавливается одинарная клавиша, вместо двойной, и проходной переключатель готов.

Видео: проходной выключатель своими руками

При помощи схем подключения и инструкции разобраться в хитростях монтажа проходных выключателей будет не трудно. Главное, не запутаться в маркировке проводов и соблюсти последовательность подключения.
