Как из трубы сварить печь – делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи
Как самому сварить печь для бани из трубы Строительство и ремонт Бани
Читайте также:
Как самому сварить печь для бани из трубы
Простую и вместе с тем эффективную печь для бани можно изготовить самостоятельно из обычной металлической трубы диаметром 0,5-0,6 м. Для такой печи нужны минимум времени и материала, при этом она способна обогреть баню объемом до 20 кубометров. Печь для бани из трубы имеет максимально простой дизайн и может быть вертикального или горизонтального исполнения. К достоинствам таких печек можно отнести минимум сварных швов, а значит и повышенную надежность, так как прогорают печи чаще всего именно в местах сварки.
Рекомендуемая толщина стенки – 8 мм и более. Кроме трубы понадобится листовое железо, дымовая труба с диаметром 120-150 мм, обрезки арматуры, а также сварочный аппарат и болгарка.
Вертикальная печь из трубы
Для такой печки понадобятся отрезки трубы длиной 0,9-1 м и 0,5-0,6 м. Технология выполнения вертикальной печи из трубы довольно проста.
- Готовят опалубку под фундамент. Ширина опалубки равна диаметру трубы плюс 0,5 м. Укладывают арматуру и заливают бетоном.
- Толщина фундамента должна получиться не менее 20 см. После застывания бетона выкладывают пол кирпичом или тротуарной плиткой.
- Выравнивают нижний край длинного отрезка трубы – это будет основание печи, и стоять она должна ровно. Вырезают с одной стороны поддувало с размерами 5х20 см. Одновременно поддувало будет играть роль зольника.
- Над поддувалом крепят с помощью сварки дно топливника. Для этого вырезают из листового металла толщиной не менее 12 мм круг по диаметру трубы, в центре его прорезают отверстие для колосника. Колосник можно купить в магазине или изготовить самостоятельно, наварив на вырезанное отверстие стальной пруток в виде решетки, оставляя зазоры, равные диаметру прутка.
- Вырезают окно для топки размером 25х30 см, расстояние от дна топки – около 5 см. Приваривают петли и закрепляют на нем дверцу.
- Если есть необходимость вынести топку в соседнее помещение, можно также приварить фартук прямоугольной формы вокруг дверцы, отступив от нее 5- 10 см со всех сторон.
- Над топкой выполняют отсекатель – прямоугольный металлический лист со срезанными углами, за которые лист приваривают к трубе.
- Между сторонами отсекателя и трубой остаются зазоры, достаточные для прохождения дыма. Таким образом, создается циркуляция потоков дыма вдоль стенок, что способствует их нагреву.
- На 5-10 см выше отсекателя к стенкам трубы приваривают решетку из металлического прутка диаметром 12-16 мм. Это будет дно каменки. Дверцу каменки располагают так, чтобы ее было удобно открывать со стороны парилки. Дверцу выполняют аналогично топочной.
- Верх каменки заваривают металлическим листом с отверстием, диаметр которого равен диаметру дымовой трубы. По верхнему краю каменки можно наварить ограничители для бака, если бак будет съемным.
- Бак для воды можно сделать из обрезка такой же трубы или из нержавеющей стали. Дно бака в точности должно повторять верх каменки. К дну приваривается труба – она должна проходить через центр бака и выходить за его верхние пределы на 20-30 см. Верх бака оборудуют съемной крышкой в виде полуокружности. В нижней его части врезают кран. Бак устанавливают на печку и приваривают.
Горизонтальная печь из трубы
Горизонтальную печь выполняют с внешней каменкой и навесным баком. Горизонтальная печь отличается компактностью, а также увеличенной глубиной топки, позволяющей быстро протопить баню. Дверцу топки можно вынести в предбанник – это создаст дополнительное удобство при растопке бани.
Технология изготовления горизонтальной печки:
- Вырезают кусок трубы диаметром 0,5 м и длиной 0,8 м. Выравнивают края.
- Делают колосниковую площадку: из листа металла толщиной 10-12 мм вырезают прямоугольник с размерами 40х80 см, внутри него вырезают отверстие и приваривают к нему арматуру или пруток, либо устанавливают колосник промышленного производства.
- Приваривают колосниковую площадку внутрь трубы. При этом устанавливают корпус печи так, чтобы сварной шов трубы оказался под колосником – поскольку железо прогорает чаще всего в области сварки, с помощью этого приема уменьшается тепловая нагрузка на шов.
- Выполняют фасад печки из листового металла. Форма фасада — прямоугольник с закругленной верхней частью, с шириной 60 см и высотой 70 см. В фасаде вырезают два прямоугольных отверстия – для дверцы топочной камеры и для поддувала.
- Выполняют заднюю часть печки в виде прямоугольника из листового металла с размерами 70х90 мм. Верхняя часть задней стенки будет выполнять функцию ограничителя каменки.
- Приваривают фасад и заднюю часть печки к корпусу печки. В средней ее части приваривают передний ограничитель каменки, повторяющий контуры задней стенки сверху и корпуса печки снизу.
- Вверху корпуса, в задней части вырезают отверстие с размерами 15х15 см. Над ним устанавливают свод печки из листового металла с отверстием для дымовой трубы, причем отверстие должно располагаться ближе к фасаду на 10-15 см – так создается отсечение пламени, выполняются условия для полного дожигания топлива.
- К своду приваривают дымовую трубу. Свод также будет служить дном каменки. Для увеличения объема каменки поверх ее стенок наваривают решетку из арматуры или прутка высотой 15-20 см.
- Навешивают дверцы топочной камеры и зольника. Печку обрабатывают шлифовальным кругом для удаления следов окалины, ржавчины. После обработки ее можно покрыть полимерной термостойкой краской и протопить вне помещения бани для запекания краски.
- Устанавливают печь на основание из бетона или уложенного в один слой кирпича, керамогранита, тротуарной плитки. Дымовую трубу выводят на улицу через крышу с соблюдением всех противопожарных правил: проходки через перекрытия должны выполняться с помощью изоляции из негорючих материалов, а труба, идущая по холодному чердаку, должна быть теплоизолирована, иначе в ней будет образовываться конденсат и вредная для металла угольная кислота.
- На заднюю часть печки устанавливают бак для воды. Для установки нужно приварить полку, соответствующую размерам нижней части бака. В каменку укладывают камни, при этом соблюдают правило: плоская часть камней должна максимально прилегать к металлическим поверхностям для их лучшего прогрева.
Уменьшение жесткого инфракрасного излучения
Металлические печи для бани, несмотря на массу достоинств, обладают одним недостатком – они создают слишком жесткое инфракрасное излучение, отчего воздух в бане прогревается неравномерно. Исправить ситуацию поможет кирпичная кладка вокруг печи. Выполняется она вплотную к печи или на расстоянии 5-15 см, обеспечивающем циркуляцию воздуха вдоль стенок печи, и выполняет вдобавок защитную роль – прикосновение к нагретому кирпичу не может вызвать серьезных ожогов, тогда как раскаленная печь очень опасна. В нижних рядах кирпичной кладки делают два-три отверстия для притока холодного воздуха, нагретый же по законам конвекции поднимается наверх
Этот прием позволяет с минимальными затратами создать в бане легкий пар и атмосферу настоящей русской баньки. Также советуем почитать, как выбрать камни для бани и как сварить котел в баню своими руками.
Видео — металлическая печь своими руками
Статью нашли по запросам:- железные печи для бани

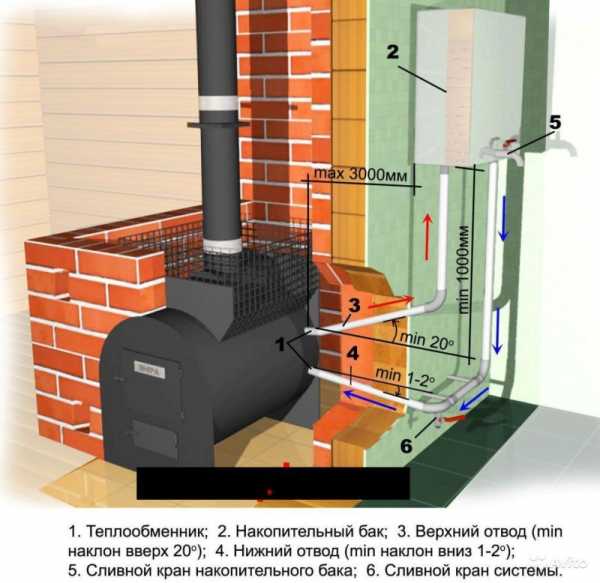

- Теплообменник в печи для горячей воды
Как самому сварить печь для бани из трубы
Вы читаете статью Как самому сварить печь для бани из трубы. Все материалы на сайте Two Room, а также и статья Как самому сварить печь для бани из трубы — написаны с целью информационного обогащения и мы рады если Вам нравиться наш Журнал.
two-room.ru
Как сварить печь для бани из трубы
Самый простой и экономически выгодный способ сварить печь для бани – это использовать обычный отрезок стальной или металлической трубы. И дешево, и сердито. Функционировать такая печь будет на славу, ведь ее герметичный корпус обеспечит 100% безопасность отдыхающего в бане человека. Да и специальные ограждения для нее не нужны, что тоже является ее несомненным плюсом. А изготовить ее совсем не сложно – дело всего нескольких часов.
Как обустроить место в бане для такой печки?
Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.
Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.
Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности
Технологические особенности сборки и сварки
Для изготовления этой печи понадобятся такие детали: труба в 1,5 метра длиной и диаметром 0,5 метра. Толщина металла ее не должна превышать 1 см, чтобы будущая печка не прогревалась слишком долго.
Итак, трубу следует разрезать на две части: 0,6 м и 0,9 м. Больший отрезок пойдет на установку топки и каменки, а меньший будет использован как бак для воды. Теперь можно изготавливать непосредственно саму печь в баню из трубы:
- Шаг 1. Внизу трубы делается вырез для поддувала с параметрами: 18-20 см ширины и 5-6 см высоты.
- Шаг 2. Над поддувалом нужно смонтировать при помощи сварки стальную круглую пластину 1,2 см толщиной.
- Шаг 3. Часть металла необходимо вырезать для того, чтобы в поддувале разместить печной колосник. А чтобы закрепить последний, по углам нужно зафиксировать четыре специальных «ушка» — с помощью той же сварки.
- Шаг 4. В трубе вырезается ниша для топки и изготавливается дверца. Для чего кусок металла с размерами 25х30 см нужно навесить на крючки или петли и приделать защелку.
- Шаг 5. Над самой топкой необходимо зафиксировать отрезок трубы 30х35 см – это будущая каменка. Расположить ее нужно так, чтобы до днища бака от ее верха было не менее 10 см. После чего заднюю стену трубы следует полностью заварить, а на передней сделать дверцу 25х30.
- Шаг 6. В готовую каменку на половину от объема нужно заполнить булыжниками. А чтобы они не высыпались, не помешает приварить специальный стальной пруток для ограждения. Можно, конечно, сделать и другую конструкцию каменки, приварив прямо над топкой решетку из стальных прутков, и расположив уже на ней камни.
- Шаг 7. В верхней части печи следует закрепить муфту из стальной шины 5-7 мм толщиной, и шириной от 50 мм. Половину муфты нужно приварить к корпусу печи, а вторую половину – ту, что выступает над печью – использовать как деталь для монтажа бака.
- Шаг 8. К торцевой части готового бака для горячей воды снизу нужно закрепить сваркой круг 8 мм толщиной. В нем необходимо вырезать заранее отверстие для дымовой трубы – 12-15 см. После чего нижнюю сторону дымовой трубы нужно наглухо зафиксировать к днищу бака – чтобы не смогла протекать вода в топку.
- Шаг 9. Верхнюю часть бака теперь следует закрыть специальным полукругом из стали и сделать в нем отверстие для дымовой трубы, и приварить ее к нему. Но третья часть площади верха бака должна остаться при этом открытой для залива воды – для ее закрытия нужно будет отдельно сделать крышку с ручкой.
- Шаг 10. Теперь на дымовой трубе нужно на расстоянии 30 см от бака приварить стальную площадку размером 30х30 см – это необходимо для монтажа трубы с задвижкой.
Иллюстрация к технологическим этапам сварки печи
Крепкая, долговечная и бюджетная печь для бани готова! Осталось только внизу бака, как раз напротив отверстия для залива воды сделать кран с вентилем.
Вот такого типа простые и надежные металлические печи для бани из трубы можно изготовить. К слову, объем сварочных работ в этом случае будет намного меньшим, чем при изготовлении печи из прямых металлических листов.
Здесь важно заранее хорошо проверить коррозийные повреждения трубы и учесть, насколько долго сама труба находилась на улице под открытым небом. И все проблемные зоны важно заранее приварить «заплатками», либо прямо в этих местах вырезать печные отверстия – тоже вариант.
Но это – самая простая конструкция банной печи из трубы, а народные умельцы делают еще и такие варианты:
Как не сделать из этой печки бомбу?
Главные элементы
печки из трубы
Как бы это не казалось смешным, но из трубы можно не только печку для бани сделать, но и настоящую бомбу. Это происходит из-за того, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильна, для чего и необходимо заранее сделать задвижку в дымовую трубу, причем обязательно подвижную.
Во-вторых, важно не допустить возможного возгорания сажи, особенно большого его количества. А для этого нужно укомплектовать печку, если она горизонтальная, дожигателем: в верхней части трубы вваривается с этой целью горизонтальный лоток – на пол печки глубиной. Далее, почти у верха трубы, отделяя основную камеру от входа в трубу, делаются два отверстия в стенке самой печки. А чтобы те не коптили, их нужно сделать трубочками, немного загнутыми в сторону трубы. Вот такая нехитрая конструкция добавит кислорода и поможет сжечь все продукты горения, значительно уменьшив осаждение сажи.
А еще пару штрихов дизайна – и доставшаяся почти даром печь из трубы станет вашей гордостью!
stroy-banya.com
Как самому сварить печь для бани из трубы
Обычную и одновременно эффективную банную печь можно сделать своими руками из обыкновенной железной трубы у которых диаметр 0,5-0,6 м. Для вот такой печи необходимы мало времени и материала, плюс к этому она может нагреть баню объемом до 20 кубов. Банную печь из трубы имеет как можно проще дизайн и может быть отвесного или горизонтального выполнения. К плюсам таких печек относят по минимуму швов сварки, а это означает и очень высокую прочность, Так как прогорают печи очень часто собственно в местах сварки.

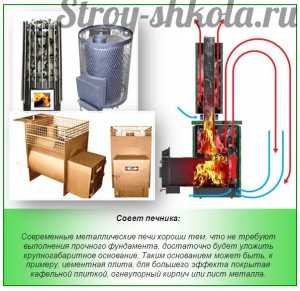

Рабочий принцип банные печи
Рекомендованая толщина стены – 8 мм и больше. Помимо трубы потребуется листовое железо, дымовая труба у которой диаметр 120-150 мм, обрезки арматуры, а еще угловая шлифмашинка и сварочный аппарат.
Отвесная печь из трубы
Для вот такой печки потребуются отрезки трубы длиной 0,9-1 м и 0,5-0,6 м. Технология исполнения отвесной печи из трубы достаточно проста.
- Приготавливают опалубку под фундамент. Ширина опалубки равняется диаметру трубы плюс 0,5 м. Кладут арматуру и заливают бетоном. Фундаментная толщина выйдет не меньше 20 см. После того как застынет бетона выкладывают пол кирпичом или тротуарной плиткой.
- Равняют край в низу длинного отрезка трубы – это будет основание печи, и стоять она обязана ровно. Режут с одной стороны поддувало с размерами 5х20 см. В одно время поддувало будет играть роль зольника.
- Над поддувалом прикрепляют при помощи сварки днище топливника. Для этого режут из листового металла толщиной не меньше 12 мм круг по диаметру трубы, в самом центре его прорезают отверстие для колосника. Колосник можно приобрести в магазине или сделать своими руками, наварив на вырезанное отверстие стальной пруток в виде решеточки, оставляя щели, равные диаметру прутка.
- Режут окно для топки размером 25х30 см, расстояние от днища топки – около 5 см. Приваривают петли и крепят на нем дверку. Если имеется потребность вынести топку в помещение находящееся по соседству, можно тоже прикрепить фартук прямоугольной формы вокруг дверки, отойдя от нее 5- 10 см с каждой стороны.
- Над топкой исполняют отсекатель – прямоугольный железный листочек со срезанными углами, за какие листочек приваривают к трубе. Между сторонами отсекателя и трубой остаются щели, достаточные для прохождения дыма. Подобным образом, формируется циркуляция потоков дыма вдоль стенок, что помогает их нагреву.
- На 5-10 см выше отсекателя к стенкам трубы приваривают решеточку из железного прутка диаметром 12-16 мм. Это будет днище каменки. Дверку каменки располагают так, чтоб ее было комфортно раскрывать со стороны парильни. Дверку исполняют подобно топочной.
- Верх каменки варят листом из металла с отверстием, диаметр которого равён диаметру дымовой трубы. По верхнему краю каменки можно наварить ограничители для бака, если бак будет съемным.
- Бак для воды можно выполнить из отрезка такой же трубы или из нержавейки. Днище бака точно должно повторить верх каменки. К днищу варится труба – она обязана идти через центр бака и выходить за его верхние границы на 20-30 см. Верх бака оснащают съемной крышкой в виде полуокружности. В нижней его части врезают кран. Бак ставят на печку и приваривают.
Банную печь из трубы
Горизонтальная печь из трубы
Горизонтальную печь исполняют с внешней каменкой и навесным баком. Горизонтальная печь разнится компактностью, а еще увеличенной глубиной топки, позволяющей моментально прогреть баню. Дверку топки можно вынести в предбанник – это сделает добавочное удобство при растопке бани.
Горизонтальная печь из трубы
Производственная технология в горизонтальном направлении печки:
- Режут кусочек трубы у которых диаметр 0,5 м и длиной 0,8 м. Равняют края.
- Делают колосниковую площадку: из металлического листа толщиной 10-12 мм режут прямоугольник с размерами 40хвосемьдесят сантиметров, в середине него режут отверстие и приваривают к нему арматуру или пруток, или ставят колосник промышленного производства.
- Приваривают колосниковую площадку вовнутрь трубы. Плюс к этому ставят корпус печи так, чтоб шов сварки трубы был под колосником – так как железо прогорает очень часто в области сварки, при помощи этого приема становится меньше тепловая нагрузка на шов.
- Исполняют фасад печки из листового металла. Форма фасада — прямоугольник с закругленной частью вверху, с шириной 60 см и высотой 70 см. В фасаде режут два с прямыми углами отверстия – для дверки топочной камеры и для поддувала.
- Исполняют тыльную часть печки в виде прямоугольника из листового металла с размерами 70х90 мм. Верхняя часть задней стены будет исполнять роль ограничителя каменки.
- Приваривают фасад и тыльную часть печки к корпусу печки. В усредненной ее части приваривают лицевой ограничитель каменки, повторяющий контуры задней стены сверху и корпуса печки снизу.
- Вверху корпуса, в задней части режут отверстие с размерами 15х15 см. Над ним ставят свод печки из листового металла с отверстием для дымовой трубы, притом отверстие должно находится ближе к фасаду на 10-15 см – так формируется отсечение огня, делаются условия для полнейшего дожигания горючего.
- К своду приваривают дымовую трубу. Свод тоже будет служить дном каменки. Для повышения объема каменки сверху ее стенок наваривают решеточку из арматуры или прутка высотой 15-20 см.
- Вешают дверки топочной камеры и зольника. Печку обрабатывают шлифовальным кругом для убирания следов окалины, коррозии. После отделки можно ее покрывать полимерной термостойкой краской и прогреть вне помещения бани для запекания краски.
- Ставят печь на основу из бетона или положенного в 1 слой кирпича, керамического гранита, плитки для тротуара. Дымовую трубу выводят на улицу через кровлю с выполнением всех противопожарных правил: проходки через перекрытия обязаны производится при помощи изоляции из материалов которые не горят, а труба, идущая по прохладному чердаку, обязана быть теплоизолирована, по другому в ней будет возникать конденсат и вредная для металла угольная кислота.
- На тыльную часть печки ставят бак для воды. Для установки необходимо прикрепить полку, необходимую габаритам части которая находится снизу бака. В каменку кладут камни, плюс к этому исполняют правило: плоская часть камней обязана по максимуму примыкать к железным поверхностям для их лучшего прогрева.

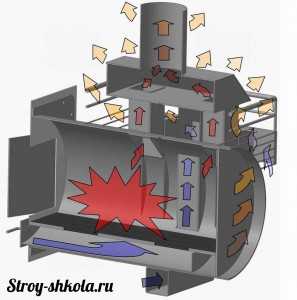

Циркуляция потоков воздуха в середине печи
Сокращение жёсткого инфракрасного излучения
Печи из металла для бани, не обращая внимания на массу хороших качеств, владеют одним минусом – они делают через чур жёсткое инфракрасное излучение, отчего воздух в баньке нагревается неодинаково. Поправить ситуацию сможет помочь кладка из кирпича вокруг печи. Создается она близко к печи или на расстояние 5-15 см, обеспечивающем воздушную циркуляцию вдоль стенок печи, и делает в дополнение роль защиты – касание к нагретому кирпичу не может вызвать значительных ожогов, в то время как раскаленная печь достаточно небезопасна. В нижних рядах кладки из кирпича делают два-три отверстия для притока прохладного воздуха, нагретый же по законам конвекции подымается наверх. О том, как обложить печь из металла читайте у нас на ресурсе.
Печь из металла обложенная кирпичем
Данный прием дает возможность с небольшими расходами сделать в баньке лёгкий пар и обстановку реальной российской бани. Также рекомендуем прочесть, как выбирать камни для бани и как сварить котел в баню собственными руками.
Видео — печь из металла собственными руками
Похожие статьи
kvartal-club.com.ua
Как сварить печь для бани из трубы — 3 варианта правила установки
Как сварить печь для бани из трубы — три варианта конструкции и правила пожаробезопасности
Самый простой и экономически выгодный способ сварить печь для бани – это использовать обычный отрезок стальной или металлической трубы. И дешево, и сердито. Функционировать такая печь будет на славу, ведь ее герметичный корпус обеспечит 100% безопасность отдыхающего в бане человека. Да и специальные ограждения для нее не нужны, что тоже является ее несомненным плюсом. А изготовить ее совсем не сложно – дело всего нескольких часов.
Содержание
Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.
Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.
Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности
Для изготовления этой печи понадобятся такие детали: труба в 1,5 метра длиной и диаметром 0,5 метра. Толщина металла ее не должна превышать 1 см, чтобы будущая печка не прогревалась слишком долго.
Итак, трубу следует разрезать на две части: 0,6 м и 0,9 м. Больший отрезок пойдет на установку топки и каменки, а меньший будет использован как бак для воды. Теперь можно изготавливать непосредственно саму печь в баню из трубы:
- Шаг 1. Внизу трубы делается вырез для поддувала с параметрами: 18-20 см ширины и 5-6 см высоты.
- Шаг 2. Над поддувалом нужно смонтировать при помощи сварки стальную круглую пластину 1,2 см толщиной.
- Шаг 3. Часть металла необходимо вырезать для того, чтобы в поддувале разместить печной колосник. А чтобы закрепить последний, по углам нужно зафиксировать четыре специальных «ушка» — с помощью той же сварки.
- Шаг 4. В трубе вырезается ниша для топки и изготавливается дверца. Для чего кусок металла с размерами 25х30 см нужно навесить на крючки или петли и приделать защелку.
- Шаг 5. Над самой топкой необходимо зафиксировать отрезок трубы 30х35 см – это будущая каменка. Расположить ее нужно так, чтобы до днища бака от ее верха было не менее 10 см. После чего заднюю стену трубы следует полностью заварить, а на передней сделать дверцу 25х30.
- Шаг 6. В готовую каменку на половину от объема нужно заполнить булыжниками. А чтобы они не высыпались, не помешает приварить специальный стальной пруток для ограждения. Можно, конечно, сделать и другую конструкцию каменки, приварив прямо над топкой решетку из стальных прутков, и расположив уже на ней камни.
- Шаг 7. В верхней части печи следует закрепить муфту из стальной шины 5-7 мм толщиной, и шириной от 50 мм. Половину муфты нужно приварить к корпусу печи, а вторую половину – ту, что выступает над печью – использовать как деталь для монтажа бака.
- Шаг 8. К торцевой части готового бака для горячей воды снизу нужно закрепить сваркой круг 8 мм толщиной. В нем необходимо вырезать заранее отверстие для дымовой трубы – 12-15 см. После чего нижнюю сторону дымовой трубы нужно наглухо зафиксировать к днищу бака – чтобы не смогла протекать вода в топку.
- Шаг 9. Верхнюю часть бака теперь следует закрыть специальным полукругом из стали и сделать в нем отверстие для дымовой трубы, и приварить ее к нему. Но третья часть площади верха бака должна остаться при этом открытой для залива воды – для ее закрытия нужно будет отдельно сделать крышку с ручкой.
- Шаг 10. Теперь на дымовой трубе нужно на расстоянии 30 см от бака приварить стальную площадку размером 30х30 см – это необходимо для монтажа трубы с задвижкой.
Иллюстрация к технологическим этапам сварки печи
Крепкая, долговечная и бюджетная печь для бани готова! Осталось только внизу бака, как раз напротив отверстия для залива воды сделать кран с вентилем.
Вот такого типа простые и надежные металлические печи для бани из трубы можно изготовить. К слову, объем сварочных работ в этом случае будет намного меньшим, чем при изготовлении печи из прямых металлических листов.
Здесь важно заранее хорошо проверить коррозийные повреждения трубы и учесть, насколько долго сама труба находилась на улице под открытым небом. И все проблемные зоны важно заранее приварить «заплатками», либо прямо в этих местах вырезать печные отверстия – тоже вариант.
Но это – самая простая конструкция банной печи из трубы, а народные умельцы делают еще и такие варианты:
Главные элементы
печки из трубы
Как бы это не казалось смешным, но из трубы можно не только печку для бани сделать, но и настоящую бомбу. Это происходит из-за того, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильна, для чего и необходимо заранее сделать задвижку в дымовую трубу, причем обязательно подвижную.
Во-вторых, важно не допустить возможного возгорания сажи, особенно большого его количества. А для этого нужно укомплектовать печку, если она горизонтальная, дожигателем: в верхней части трубы вваривается с этой целью горизонтальный лоток – на пол печки глубиной. Далее, почти у верха трубы, отделяя основную камеру от входа в трубу, делаются два отверстия в стенке самой печки. А чтобы те не коптили, их нужно сделать трубочками, немного загнутыми в сторону трубы. Вот такая нехитрая конструкция добавит кислорода и поможет сжечь все продукты горения, значительно уменьшив осаждение сажи.
А еще пару штрихов дизайна – и доставшаяся почти даром печь из трубы станет вашей гордостью!
