Как сделать откатные ворота своими руками дешево

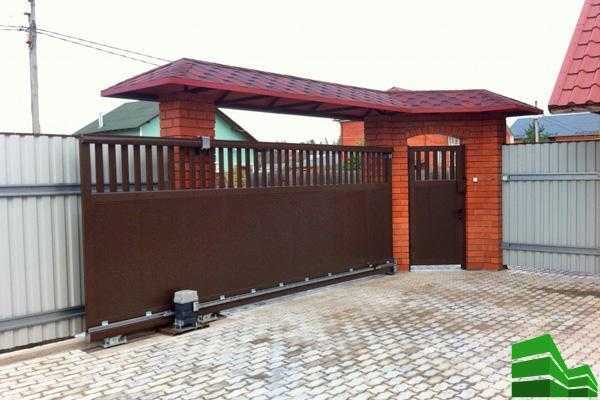

Откатные ворота начали применяться в частном строительстве не так давно. Такая популярность обусловлена практичностью использования. Можно приобрести готовые конструкции и заказать выполнение монтажа. Не считая сложности механизмов монтаж реально выполнить самостоятельно. Перед тем как сделать откатные ворота своими руками необходимо ознакомится с некоторыми рекомендациями. Их соблюдение позволит сделать конструкцию прочную, надежную, долговечную. Кроме надежности, практичности ворота обладают привлекательным внешним видом. Фактор, которые играет не самую последнюю роль при выборе подобных сооружений.

Основные характеристики откатных ворот

Откатной тип имеют свои недостатки и преимущества. С такими моментами необходимо ознакомится предварительно что позволит принять правильное решение. К основным преимуществам относятся такие пункты:

  1. В условиях ограниченного пространства они спокойно открываются-закрываются, не создавая никаких помех. Консольный тип дает возможность существенно сэкономить пространство.
  2. Консольный механизм предполагает наличие нижнего крепления — это залог того что конструкцию можно использовать независимо от климатических условий.
  3. В качестве отделочного материала используются различные материалы — профилированный лист, ковка, поликарбонат, вертикальная обрешетка. Это дает возможность сочетать их с ограждением либо другими постройками.
  4. Выполнив монтаж правильно можно предотвратить такое явление как провисание, которое чаще встречается у распашных конструкций.

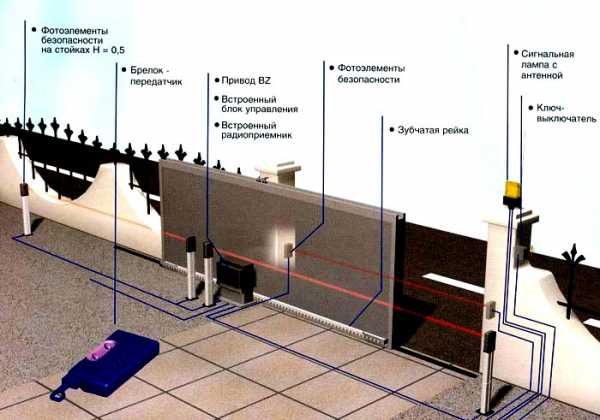

  5. Часто их оборудуют разными видами автоматики — чтобы открывать-закрывать дистанционно.

Не считая огромного количества положительных качеств нужно помнить и не очень приятные моменты, о которых нужно знать. Первое что вызвать сомнения — это достаточно высокая стоимость. Сравнивая обычную распашную конструкцию с откатной, за второй вариант придется заплатить процентов на 20 больше. Вдоль забора нужно устранить кустарники, а также другие помехи, которые могут помешать свободно передвигаться. Также стоит отметить тот факт, что для оборудования консольной части нужно дополнительно сделать фундамент. Это сделает конструкцию достаточно надежной, устойчивой.

Разновидности отъездных ворота

  • Откатные — отдельная группа, которая имеет свои подгруппы, которые имеют отличительные особенности, их очень важно учитывать при выборе типа сооружении.
  • Подвесные — подобный тип пользуются огромной популярностью еще с советских времен. В данном типа предполагается подвешивание полотна к балке, расположенной в верхней части. К недостаткам относится тот момент что балка над проездом является своеобразным ограничителем для высоких машин.
  • Консольные конструкции по праву можно назвать идеальным вариантом для России учитывая климатические особенности. Она не предполагает расположение балки в верху сооружения. Помехой движения не станет даже самый сильный снежный занос. Для закрепления используются роликовые тележки. Для закрепления придется оборудовать достаточно мощный фундамент. Он оборудуется с боковой стороны проема.
  • На винтовых сваях. Такой вариант предполагает устройство металлической сваи на глубину как минимум 1500 мм. Данный элемент является своеобразной несущей деталью.
  • Механические открывание-закрывание осуществляется вручную. Монтировать такую конструкцию намного проще, также стоимость ниже. Использовать подобную конструкцию целесообразно только когда они используются крайне редко.
  • Автоматические варианты — противоположность механическим. Открытие-закрытие осуществляется, используя специального устройства. Отличное решение для частного дома.

Преимущества консольной конструкции откатных ворот

Среди существующих вариантов, консольный тип пользуется огромной популярностью. Это обусловлено тем что конструктивные особенности имеют достаточно большое количество неоспоримых преимуществ перед другими вариантами. Среди положительных моментов стоит выделить следующие:

  • Консольный тип не предусматривает оборудование нижнего или верхнего ограничения по габаритам. Что позволяет устанавливать их даже в местах движения крупногабаритного транспорта.
  • Погодные условия даже самые сильные снегопады не станут помехой движения. Обусловлено тем что полотно располагается над поверхностью земли — 10 сантиметров.
  • Механизм защищен, а также полностью располагается внутри балки, что является залогом долгой службы.
  • Мощное основание и подвешенное полотно очень хорошо продумано в конструктивном плане, благодаря чему сооружение выдерживает даже значительные ветровые нагрузки.
  • Консольный тип лучше оборудовать автоматическим приводом. Управлять движением механизма можно даже дистанционно не выходя из машины.

Есть несколько негативных моментов о которых лучше знать перед тем как начать выполнение монтажа. Самостоятельно монтаж выполнить затруднительно, связанно это с достаточно сложной конструкцией. Поэтому стоит изучить тонкости работы предварительно, предотвратить вероятность недочетов. Для оборудования подобного сооружения вдоль забора потребуется очистить территорию от других сооружений либо растительности.

Изучение местности для установки ворот откатного типа

Не имея финансовых ограничений, и обладая огромным желание сделать их у себя могут возникнуть ситуации, когда это попросту невозможно. Обусловлен такой момент несколькими причинам.

  1. Пространство по которому передвигается полотно вдоль ограждения необходимо освободить как минимум на 1,5 ширины ворот. Это связано с тем что полотно необходимо учитывать с технологической частью, которая может иметь достаточно большие размеры. Они обусловлены тем что нагрузка от ворот таким образом распределяется именно на консольный блок.
  2. Полотно двигается только по прямой линии именно поэтому участок для его движения не должен иметь какие-либо неровности.
  3. Калитка должна располагается на противоположной открыванию стороне. При другом варианте, движение станет затруднительно или попросту невозможна. Вариантом является сделать калитку в самом полотне, пороги в таком случае окажутся достаточно высоки. Особенно это будет неудобно для людей преклонного возраста или тем, кто имеет физические ограничения.
  4. Если заезд осуществляется со стороны узкого переулка, то проем рекомендуется немного расширить, следовательно, увеличить ширину самого полотна. Все приведет к том что потребуется усилить фундамент консольной конструкции.

Учитывая тонкости можно сделать работы своими руками, при этом они будут служить длительное время. Важно помнить о выполнении защитной покраски с использованием специальных лакокрасочных материалов. Такая обработка должна проводится для всех элементов.

Устройство откатных ворот

Выполнение монтажа лучше разделить, что позволит более тщательно проконтролировать процессы. Самодельные изделия обойдутся более дешево, но от этого качество не будет снижено.

Подготовительные работы

Перед подготовительным этапом рекомендуется оценить место установки в целом. Если консольная конструкция ставится вместо старой для начала необходимо оценить состояние опорных элементов. Использовать старые опоры можно только в том случае если они выполнены из кирпичной кладки или железобетона сечением как минимум 20*20 или профильной металлической трубы 60*40 сантиметров. При этом очень важно сохранить вертикаль, а столбы имели очень хорошее основание. Если данные условия не соблюдены необходимо опоры устранить, выполнив возведение новых по всем правилам.

Возле основного опорного элемента нужно освободить место для ямы под заложения фундамента. Он будет располагаться впритык к столбу, направляясь параллельно ограждению. Такой ленточный фундамент будет иметь размеры 50 см * 2 метра.

Рекомендуется устройство ворот выполнить также монтаж нового ограждения если состояние старого не совсем удовлетворительно или планируется его замена в ближайшем будущем. выполняя работы одновременно можно сразу выполнить некоторые работы, не повторяя их выполнение потом.

Если планируется при въезде возводить кирпичные опоры стоит сразу позаботиться о закладных элементах. В качестве закладных используется стальные пластины 100*100 мм и толщиной 5 мм. На один опорный столб необходимо использовать три пластины. Верхняя пластина должна располагаться на внутренней части впритык к самому краю. От верха нужно будет отступить 20 сантиметров, нижняя закладная располагается таким самым образом и от нулевой отметки также стоит отступить 20 сантиметров. Средняя закладная располагается строго по центру между верхней и нижней. К ним в последствии будет крепится часть консольных ворот.

Рекомендуется учитывать, что при сооружении шириной проезда принимают размер 4 метра. Производители фурнитуры чаще всего изготавливают комплектующие с учетом 4 метра. Выполняя все работы самостоятельно стоит приобрести готовые наборы фурнитуры.

На подготовительном этапе также стоит определится с тем какое полотно. От этого будет зависеть вес изделия, а также последующий выбор всех комплектующих. Также стоит перед тем как отправится за покупкой необходимых элементов сделать подробный чертеж со спецификацией. Работы подобного рода выполнить самостоятельно есть возможность у каждого, а можно воспользоваться готовыми решениями и найти их в интернете. Такая подробная схема позволит максимально точно просчитать количество необходимого материала, существенно сэкономив свой бюджет на отходах.

Выполнение разметки

Первое с чего начинается разметка — это определение места расположение опорных элементов. После того как они смонтированы можно приступать к последующей работе по нанесению разметки. Первое — определить нулевой уровень. За него стоит принимать уровень поверхности земли именно в месте проема. Отметка проводиться на одном столбе, на вторую опору отметку переносят, используя лазерный уровень. С его помощью можно получить максимально точный результат.

По отметкам необходимо натянуть строительную нить или леску. Протянуть такой шнур рекомендуется дальше опоры на два метра куда будет сдвигаться полотно ворот. Важно контролировать горизонтальную плоскость натянутой линии, от этого будет зависеть как будут они открываться-закрываться.

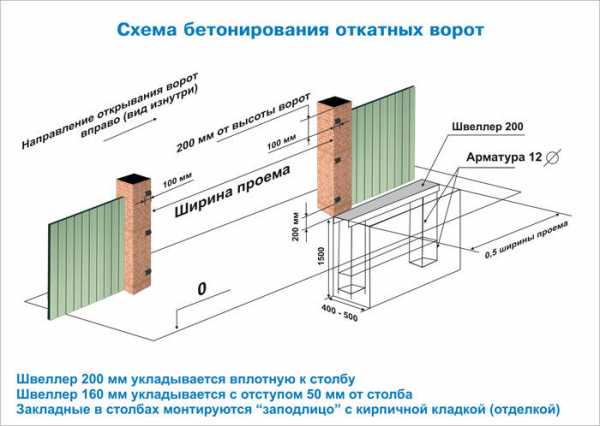

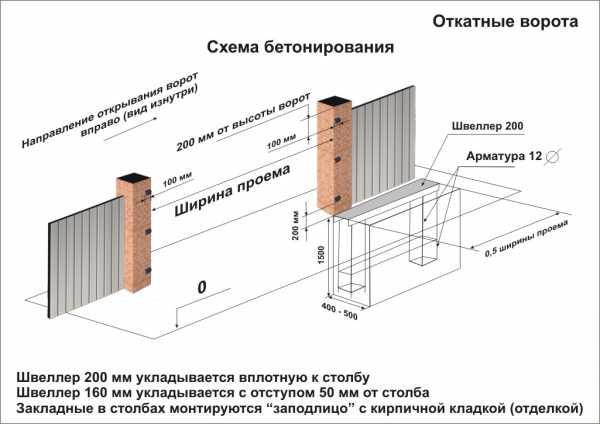

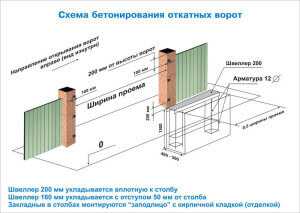

Выполнение фундамента для откатных ворот

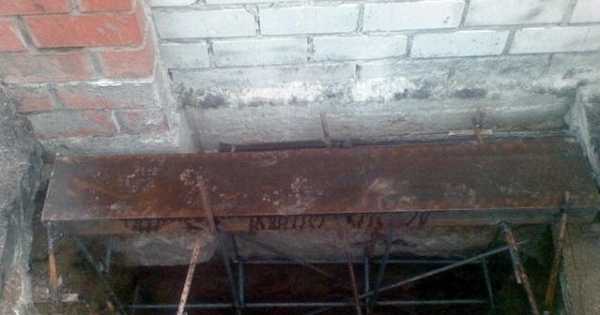

Опорным элементом, к которому будут крепиться роликовые узлы выступает швеллер №20 длиной 2 метра. Для устройства фундамента нужно выкопать траншею, которая примыкает к столбу. Ее размеры — 2,1 метра * 50 сантиметров. Глубина напрямую зависит от уровня промерзания грунта, для каждого региона есть свои показатели, чаще делают траншею глубиной 1,5 метра.

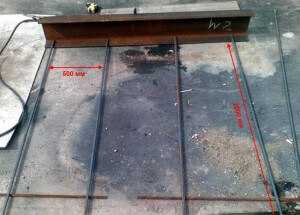

Для выполнения армированного каркаса используется арматура №16. нужно подготовить три каркаса сечением 150 мм, длиной 1,4 метра. Для поперечных перекладин можно использовать арматуру меньшего диаметра. Подготовленные каркасы нужно приваривать к нижней части швеллера.

Самым важным условием является то что швеллер обязательно прикладывают к несущему столбу впритык. Такое расположение обеспечивает максимальную прочность, надежность. Также верхняя часть швеллера должна располагаться на нулевой отметке.

Полотно откатных ворот

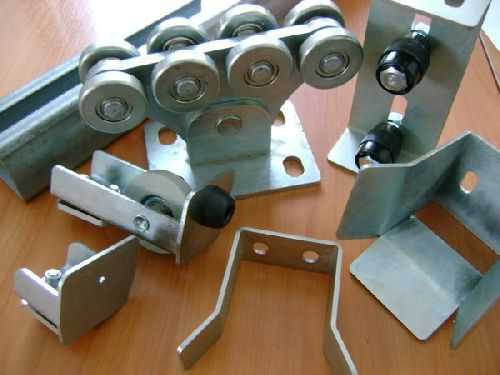

Перед тем как сварить отъездные ворота стоит оценить свои силы в сварочном деле. Если опыта недостаточно рекомендуется обратиться к специалистам. Само сооружение имеет достаточно большие габариты, поэтому перед изготовлением нужно будет подготовить рабочую площадку. Изготовление основного каркаса осуществляется из профильной трубы сечением 60*40 мм. Несущая опора, представленная балкой, приваривается к воротам и должна иметь длину 6 метров. Фурнитура, которая будет крепиться к полотну используется, как отечественного производства либо импортная. При покупке комплектующих самым важным моментом, на который стоит обратить внимание является вес полотна. Стандартный набор комплектующих предлагаемый в магазинах состоит из:

  • Направляющей балки длиной 6 метров, сечением 71*60*3,5 мм;
  • Двух роликовых опор;
  • Концевого ролика;
  • Нижней и верхний ловитель для концевого роликового механизма;
  • Направляющее устройство;
  • Две заглушки на балку.

Соединение металлических деталей необходимо выполнять с помощью сварки. Если на профильной трубе есть очаги коррозии их рекомендуется зачистить с помощью специальной насадки на болгарку. Собирая каркас важно соблюдать все размеры и углы делать точными. Направляющая балка будет приварена к нижней части полотна. Готовый каркас рекомендуется обработать грунтовкой, а затем окрасить специальным ЛКМ это позволит предотвратить коррозии. Окрашивать поверхность рекомендуется компрессором. Такая технология позволяет получить максимально качественный результат.

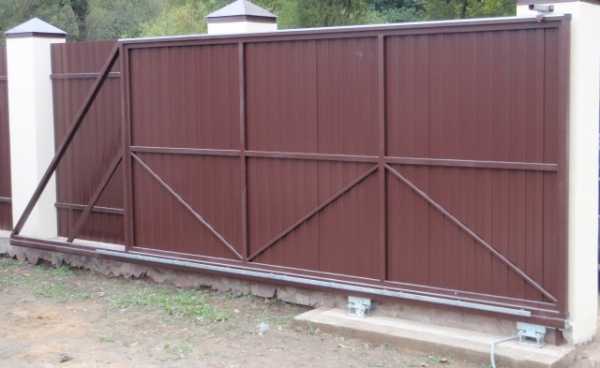

Монтирование откатных ворот

Установка консольной конструкции можно начинать только после истечения одной недели после выполнения бетонных работ. Монтажные работы можно разделить на несколько этапов:

  1. Необходимо насадить тележки роликовые на подготовленную монтажную пластину. С помощью нее нужно сделать высоту одинаковой.
  2. На основании осуществляется разметка монтажных пластин. От края швеллера нужно отступить 150 мм и провести перпендикулярную линию.
  3. Перед размещением второй опоры нужно измерить длину ворот и отнять от нее 100 мм. Расстояние, которое будет получено нужно отложить от отвесного столба до швеллера.
  4. Если кирпичные столбы имеют достаточную прочность можно анкеры будет закреплять непосредственно в них. В противном случае потребуется оборудование дополнительного элемента крепления, представленного профильной трубой с сечением 40*40*2 мм. Она крепиться непосредственно к опорной части.
  5. В несущую балку нужно поместить роликовые каретки и перемещаются сразу на средину. Проверив все плоскости можно прихватить детали используя сварочный аппарат.
  6. Необходимые коррекционные работы выполняются с помощью шпилек на монтажных площадках.

Дёшево сделать консольные сооружения не получится, поскольку все комплектующие достаточно дорогие. Сэкономить можно только если монтаж выполнять самостоятельно. Для этого лучше всего взять готовый проект и работы выполнять по нему. Таким образом монтаж будет выполняться максимально точно и с соблюдением всех правил и норм. Эскизы и проекты можно найти в интернете. Сдвижные ворота сегодня пользуются огромной популярностью что обоснованно его удобной и практичной разработкой.

kak-zabor.ru

Как сделать ворота своими руками

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими руками

Как сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Содержание статьи

Распашные ворота

Самая простая в исполнении схема - распашные ворота

Самая простая в исполнении схема — распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

Общая принципиальная схема распашных ворот с калиткой

Общая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных  ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

  • Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

  • Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стакан

Столб будет намного надежнее, если применить арматурный стакан

  • Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок  установки распашных ворот

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двора

Вид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

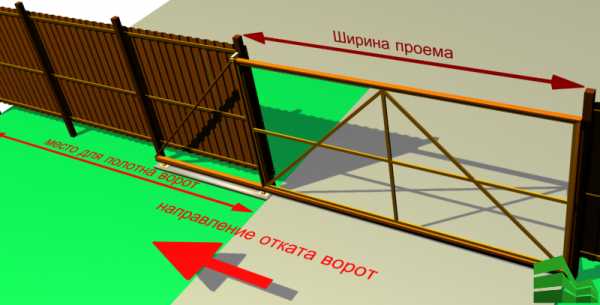

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

Для откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

Консольные ворота с центральным расположением балки

Консольные ворота с центральным расположением балки

  • Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.
Консольная балка расположена внизу

Консольная балка расположена внизу

  • Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.
Верхнее расположение консоли

Верхнее расположение консоли

  • В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

Такие ворота при должном старании и умении можно сделать и самостоятельно

Такие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –уловители.

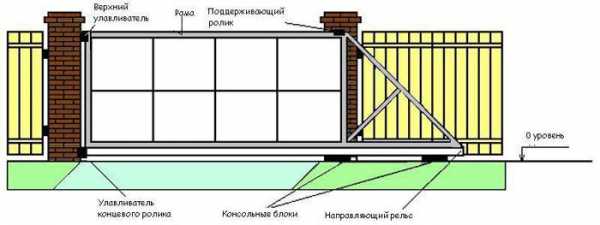

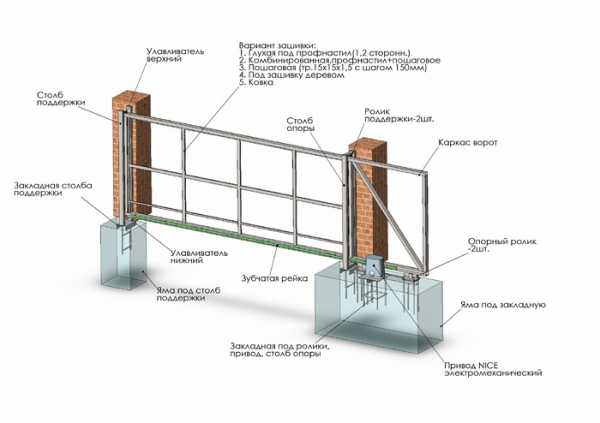

Общая схема конструкции консольных ворот с нижней направляющей

Общая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

  • Фундамент под установку швеллера может быть сплошным или состоять из 2—3 столбов. Второй вариант — более экономичный.  Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина — не менее 1,5 м.
  • Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
  • Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
  • В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
  • Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
  • Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
  • К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
  • Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
  • Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
  • Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

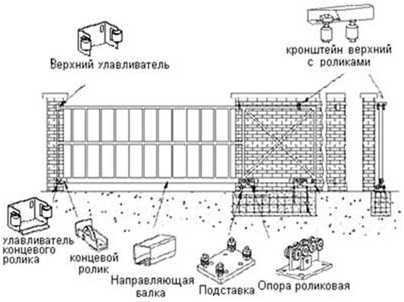

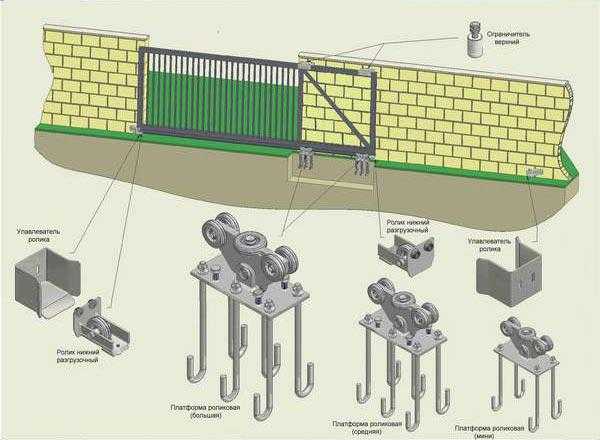

Основные детали и узлы откатных консольных ворот

Основные детали и узлы откатных консольных ворот

  • На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
  • Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
  • Затем, устанавливаются и фиксируются верхние и концевые ролики.
  • К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
  • Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.
Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

Подъемно-поворотные ворота - отличное решение для гаража

Подъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

  • Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.
Принципиальная схема расположения направляющих

Принципиальная схема расположения направляющих

  • В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
  • На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
  • С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.
Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

Одна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот

  • Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
  • Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Читайте также интересную статью с инструкциями по монтажу — «Секционные ворота своими руками».

stroyday.ru

Как сделать сдвижные ворота своими руками: Узнайте!

В нашей стране сдвижные ворота получили большую популярность еще в советское время, когда такую систему открывания устанавливали на большинстве предприятий. Сейчас же такие ворота устанавливают на приусадебных участках и оградах коттеджных поселков. Большую популярность сдвижные ворота получили благодаря эргономичной конструкции, которая позволяет экономить пространство.

Как сделать сдвижные ворота

Сделать сдвижные ворота для своего участка может каждый. Это потребует от вас некоторых временных затрат, но изготовленные самостоятельно ворота обойдутся дешевле, чем заказанные в специализированной компании.

Чтобы понять, как устроены сдвижные ворота, достаточно изучить их чертеж. В такой системе нет сложных или хитроумных элементов. Все просто и надежно.

Сдвижные ворота устанавливаются внутрь сварной рамы, в которую уходит полотно открытых ворот. В раме устанавливаются роликовые подшипники закрытого типа, что облегчает открытие и закрытие ворот. При этом каретки роликов, находясь внутри рамы, надежно защищены от осадков и внешнего воздействия, что позволяет сократить обслуживание до минимума (смазывание подшипников только при установке ворот) и увеличить срок службы в среднем до 12 лет.

Для финишной отделки ворот может применяться любой материал –ДСП, вагонка, металлический сайдинг, цельный стальной лист или любой другой.

Схема откатных ворот

От ваших пожеланий и финансовых возможностей зависит, будут ли ворота сдвигаться в ручную или с помощью систем автоматики. Также стоит решить, для каких целей будут использоваться ворота: как парадный въезд, пожарный (эвакуационный) выход или как запасной на случай неполадок основных ворот. Все это определяет размер, внешний вид и стоимость работ по монтажу ворот.

Установка ворот

Установка рамы будущих ворот

Первым шагом в процессе установки является установка проема будущих ворот. Для этого устанавливаются столбы, изготовленные из двух стальных труб, кирпичей или деревянного бруса. Столбы должны уходить в землю минимум на метр, именно на эту глубину зимой промерзает грунт. Столбы устанавливаются в яму этой глубиной, выравниваются и заливаются цементным раствором.

Рама для будущих ворот

На полное высыхание раствору нужно около недели.

Фундамент для самих ворот

Схема бетонирования откатных ворот

Для установки рамы также требуется фундамент. Для его изготовления берем швеллер шириной 20мм и арматуру диаметром 15 мм. Арматура режется на метровые куски и приваривается к швеллеру вертикально. В итоге должна получиться конструкция, наподобие строительных лесов.

Швеллер для ворот

Рама для ворот

Под фундамент роем яму, длина которой ровна половине ширины проема ворот. Ширина ямы 40 см, глубина не менее метра.

Роем яму

В яму помещается конструкция из арматуры и швеллера. Нужно обратить внимание, что уровень расположения швеллера относительно уровня грунта определяет ширину зазора между полотном ворот и дорогой. После размещения каркаса фундамента яму заливают цементным раствором и дают ему застыть.

Размещаем конструкцию из арматуры и швеллера

Если вы сделали все верно, у вас получится ровная металлическая площадка, на которой впоследствии будут установлены направляющие для ворот.

Несущая рама

Для изготовления рамы ворот нам потребуются металлические трубы диаметром от 30 до 60 мм. трубы необходимо очистить от ржавчины с помощью болгарки или шлифовальной машины, обезжирить и прогрунтовать.

Делаем яму для ворот из металлических труб

После того, как обработка труб закончена, приступаем к свариванию рамы. На готовую раму из труб крепится обрешетка, из труб меньшего диаметра (например, 20мм), которые станут основанием для обшивки. Обшивка крепится к полотну ворот с помощью саморезов или заклепок.

Расположение обрешетки внутри рамы определяется тем, как вы хотите обшивать ворота. При одностороннем обшивании обрешетка находится на краю рамы, при двустороннем – в центре.

Делаем раму для ворот

При проведении сварочных работ делайте сварные швы с шагом в 25 см. это оптимальное расстояние для максимальной прочности конструкции.

После окончания сварочных работ все швы сравниваются болгаркой, а полотно ворот заново грунтуется и красится. Когда краска высохнет, можете приступать к обшиванию полотна выбранным материалом.

Установка направляющих

Монтаж самих ворот начинается с примерки направляющих. Выставьте нижние ролики, подшипники и направляющие в открытое положение. Обратите внимание на положение первого и последнего роликов, от них до края воротного полотна еще должно оставаться свободное пространство.

Установка направляющих

На ролики поместите верхнюю направляющую для ворот и выравнивайте ролики по уровню. После этого поместите на ролики раму ворот и вновь выставите все по уровню. Если рама стоит ровно, прихватите платформы роликов сваркой к фундаменту, приварите верхний и нижний уловители.

Установка роликов

Верхняя направляющая крепится к установленным ранее столбам, а ролики крепятся на нее. Если столбы выполнены из металла, у вас не возникнет проблем со сваркой. Если же столбы кирпичные или деревянные, используйте анкера или закладные из арматуры.

Установка створки ворот

Роликовые каретки рекомендуется приваривать в легкодоступных местах, чтобы избежать проблем с ремонтом или заменой в будущем.

Установка створки ворот

Нижние ролики, как уже говорилось, привариваются своими площадками прямо к фундаменту, а верхние ролики крепятся на направляющей с помощью болтов или сварки. Вариант с болтами позволяет заменять ролики в случае необходимости, сварные же соединения придется резать и переваривать заново.

Монтаж верхних роликов от бокового качения

Вместо направляющей балки сверху можно сделать несколько направляющих вертикальных роликов. Они крепятся на П-образном профиле с помощью болтов. Такие ролики не позволят полотну ворот качаться и будут играть роль направляющей балки. Преимущество такой системы в том, что в проеме ворот не создается преграды для проезда высоких автомобилей.

Монтаж верхних роликов

Монтаж нижнего улавливателя

На нижнем краю фундамента следует приварить нижний уловитель, в который будет заходить полотно ворот. Таким образом, создается дополнительная точка опоры, позволяющая освободить от нагрузки ролики.

Монтаж нижнего улавливателя

Опыт показывает, что изготовление сдвижных ворот своими силами позволяет в значительной степени экономить финансы. Изготовление ворот в фирме обошлось бы в два раза дороже. К тому же детали и элементы конструкции не являются дефицитным товаром. При правильном соблюдении технологии монтажа ваши самодельные ворота прослужат вам значительно дольше фирменных.

Видео — монтаж сдвижных ворот

stroyvopros.net

Как сделать откатные ворота своими руками

Как сделать откатные ворота своими руками

Откатные ворота с каждым годом становятся, все более доступны и популярны. Они имеют довольно простую конструкцию, поэтому не составит большого труда установить ворота самостоятельно таким образом, чтобы это не отразилось на прочности и надежности конструкции.

Содержание статьи:


Преимущества откатных ворот

  • Нет ограничения по высоте проемы для въезда автотранспорта. Отсутствие верхней перекладины позволяет любому автотранспорту или спецтехнике въехать на участок.
  • Экономия пространства. Нет необходимости выделять место как под распашные ворота. Его можно использовать для других целей.
  • Не требуется выемка грунта под ворота при неравномерном ландшафте.

Иногда ландшафт участка настолько сложен, что просто не позволяет установить распашные ворота или же для этого требуется выемка грунта, а это трудоемко.

Если было принято решение устанавливать откатные ворота своими руками, то перед тем как приступать к работе, необходимо тщательно к этому подготовиться. Во-первых, стоит продумать все предстоящие этапы установки и по ним составить план действий. Затем следуя пунктам плана нужно составить список всех необходимых инструментов, комплектующих материалов и фурнитуры.

В каждом частном случае, учитывая особенности конструкции, местности, а также прочие обстоятельства могут понадобиться различные инструменты и материалы. Однако существуют и те, без которых не обойтись ни одному монтажнику.

Необходимые инструменты:
  • Болгарка с отрезными и шлифовальными дисками
  • Шуруповерт
  • Лопата (может понадобиться топор, чтобы удалить большие корни деревьев)
  • Сварочный аппарат
  • Рулетка, уровень, молоток
Необходимая фурнитура:

  • Стальная направляющая консоль для ворот
  • Роликовые тележки и концевой ролик
  • Верхний и нижний захваты
  • Поддерживающие верхние ролики
  • Заглушки из резины или металла для защиты от влаги
  • Автоматика для ворот (привод, зубчатая рейка, фотоэлементы, пульт, сигнальная лампа)
Необходимые комплектующие материалы:
  • Цемент, песок, щебень или готовый бетон для закладной
  • Закладная или швеллер длиной ½ ширины ворот и шириной 0,2 метра и арматура
  • Обшивка, например, профнастил
  • Грунтовка, краска, растворитель, кисточка или пульверизатор
  • Круги (диски), электроды
  • Трубы 40 х 20, 60 х 30, 60 х 60 мм
  • Саморезы (заклепки)


Этапы установки откатных ворот своими руками:

1. Устанавливаем опорные столбы для откатных ворот. Деревянный, бетонный либо кирпичный столб или же стальную трубу (на усмотрение хозяина) необходимо забетонировать на глубину промерзания грунта, то есть не меньше одного метра. Для этого роется яма, в нее опускается столб, заливается раствором заподлицо с тротуаром. Для полного застывания цементы потребуется около семи дней.

2. Заливаем фундамент для откатных ворот. Фундамент должен лежать заподлицо с основным покрытием въезда. Для организации фундамента для ворот понадобится закладная для дальнейшего соединения элементов конструкции. В качестве закладной можно использовать швеллер с приваренной к нему арматурой.
Длина закладной должна равняться половине ширины ворот, высота (глубина погружения) – один метр. Роем яму с небольшим запасом (около 10 см) со всех сторон. Опускаем в нее закладную и заливаем бетоном. Даем раствору застыть.

3. Делаем электропроводку для откатных ворот. Электропроводка потребуется в случае, если было принято решение делать автоматические откатные ворота. Такой вариант невероятно удобен, особенно если приходится часто (несколько раз в день) въезжать-выезжать. Управление осуществляется с помощью ПДУ. Подъезжая к участку можно заранее открыть ворота, не дожидаться полного их закрытия и идти в дом, что позволяет сэкономить время. В случае дождя не придется мокнуть у ворот.

4. Изготавливаем рамы для откатных ворот – чертежи. Согласно чертежам, варим раму откатных ворот из профилированной трубы. Сначала варится наружный каркас, затем вваривается внутренний, для придания жесткости конструкции. Также в будущем к нему будет крепиться обшивка. К нижней трубе рамы привариваем рельс. Зачищаем швы, грунтуем и красим раму.

5. Обшиваем рамы откатных ворот профнастилом или другим материалом и красим. С помощью саморезов крепим обшивку к внутренней трубе каркаса.

6. Устанавливаем или монтируем откатные ворота своими руками

6.1   Определяем линию движения откатных ворот

6.2   Подготавливаем роликовые тележки откатных ворот к установке

6.3   Определяем положение роликовых опор откатных ворот

6.4   Собираем конструкцию откатных ворот

6.5   Монтируем откатные ворота, регулируем горизонтальное положение и положение роликовых опор

6.6    Устанавливаем концевые ролики, заглушки и верхние направляющие кронштейны

6.7   Монтируем верхний и нижний уловитель

6.8   Монтируем автоматику для откатных ворот


Установка автоматики

Электропривод крепится к забетонированному швеллеру. Важно правильно определить будущее местоположение привода. Для этого устанавливаем его сначала на специальное монтажное основание, прилагающееся в комплекте. Затем устанавливаем его между роликовыми коньками на закладную ближе к проему.

Теперь делаем примерку. Зубчатую рейку кладем на шестерню электропривода. Исходя из этого, выставляем привод таким образом, чтобы шестерня располагалась посередине рейки. Когда местоположение определено, на это место к швеллеру по периметру привариваем монтажное основание. Затем болтами крепим к нему привод.

Открываем полностью ворота и устанавливаем зубчатую рейку таким образом, чтобы у нее посередине располагалась шестерня привода. На рейке должно остаться место для установки концевых выключателей. Привариваем рейку к наружному каркасу. Таким же образом со следующими отрезками зубчатой рейки. На стыках должен образоваться аккуратный зубец.

Далее можно монтировать концевые выключатели с помощью болтов. Теперь устанавливаем электропривод. Подключаем его согласно инструкции. Затем устанавливаем фотодатчики и сигнальную лампу.

Поделитесь в соц. сетях:

nado-zabor.ru

чертежи, инструкция, как сделать и установить?

Сделать откатные ворота своими руками довольно просто.

В настоящее время такая конструкция ворот пользуется большой популярностью, поскольку комплектующие, привод и автоматика для нее стала гораздо дешевле, чем была раньше.

Такое устройство ворот позволяет сэкономить много времени, если приходится выезжать из двора довольно часто.

К тому же монтаж откатных ворот прост, и изготовить их самому получится с легкостью. Подробная инструкция о том, как это сделать, находится в статье.

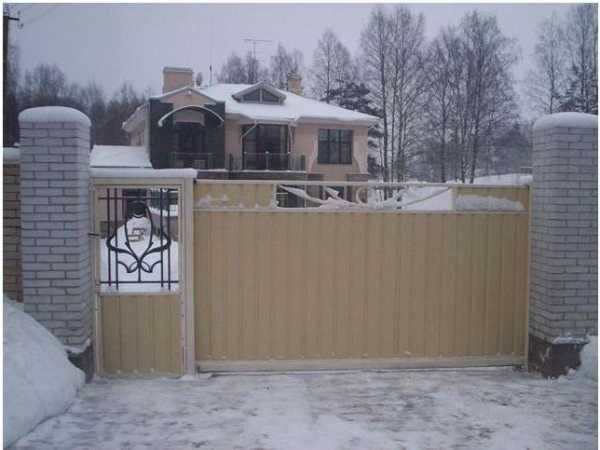

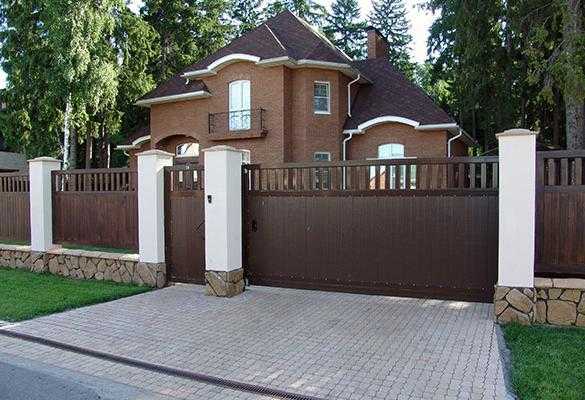

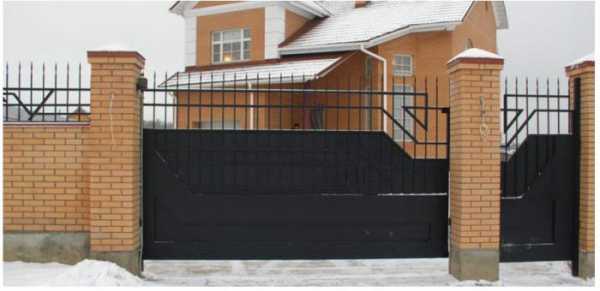

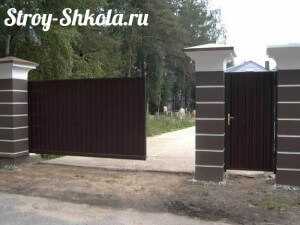

Откатные ворота

В настоящее время в большинстве частных домов стоят простые распашные ворота.

Причин такой распространенности несколько:

  • во-первых, их конструкция очень проста – два столба, две створки и четыре петли. В то же время для откатных ворот нужны сложные комплектующие: привод, ролики, направляющие, уловители;
  • во-вторых, еще относительно недавно стоимость самых простых откатных ворот была очень высокой. Как говорят, комплект фурнитуры для таких ворот стоил как подержанная машина. Разумеется, позволить себе откатные ворота мог далеко не каждый человек, а уж ворота с электроприводом были чем-то из разряда фантастики.

На сегодняшний день эти комплектующие стали значительно доступнее, и практически каждый может установить себе такие ворота во дворе в частном секторе или на даче.

В то же время появилось множество фирм, которые с легкостью могут изготовить и установить под заказ откатные ворота любого вида. Они различаются некоторыми конструктивными особенностями и методом движения.

Видео:

Подвесные ворота движутся на колесах-роликах по установленной над проемом ворот направляющей, в которой установлен механизм привода.

Снизу имеется просвет, благодаря которому створка спокойно движется, не застревая в снеге или грязи. Такая конструкция имеет один недостаток – ограничение проезжающего транспортного средства по высоте.

В помещениях или местах с теплым климатом часто используется такое устройство ворот, при котором ролики опираются на поверхность земли.

В наших климатических поясах они встречаются довольно редко, поскольку в направляющую будут часто набиваться мусор, грязь и снег, что существенно затруднит продвижение створки. Не каждому придется по душе регулярно их чистить.

Наибольшее распространение получили консольные ворота. Они избавлены от недостатков, присущих двум предыдущим вариантам, и не зря считаются наиболее удачным конструктивным решением.

Стоимость таких ворот будет несколько выше, чем у обычных распашных, однако можно существенно сэкономить, не заказывая их изготовление и установку в специальной фирме, а сделав их самому.

Автоматические откатные ворота своими руками сделать можно, не обладая каким-то строительным образованием, они к тому же могут быть с электроприводом.

Для этого нужны все необходимые комплектующие (ролики, автоматика, направляющие, уловители), несколько металлических труб, набор инструментов и материалов, нужных для бетонирования и сварки.

В настоящее время довольно легко купить все комплектующие в одном наборе – детали в нем будут подогнаны друг под друга.

Необходимые инструменты (сварочный аппарат, болгарку, шуруповерт, лопату, гаечные ключи), если их нет в наличии, можно купить или взять напрокат у соседей или в строительной фирме.

Если у человека нет нужных навыков для работы со сварочным аппаратом, то желательно позвать на помощь того, кто может выполнить сварку качественно и без ущерба для здоровья.

Начальный этап работы

В первую очередь нужно купить все нужные комплектующие, трубы и иметь в наличии инструменты для работы.

После того как все закупки сделаны, можно начинать подготовительные работы, сборку и монтаж откатных ворот.

Для начала необходимо убрать растительность и расчистить участок земли, на которой будут устанавливаться будущие ворота.

Нужно подготовить место для сборки каркаса. Размеры такой площадки должны быть больше, чем сами ворота.

Фото:

Конструкция и советы по установке

Рекомендуется перед началом установки начертить схемы будущих ворот с размерами и деталями. Это значительно облегчит дальнейшую сборку и монтаж откатных ворот.

Перед сборкой каркаса трубы рекомендуют почистить от ржавчины и окалины, обработать растворителем и прогрунтовать.

После того как вся необходимая подготовка к установке сделана, можно приступать к земляным работам – вырыть ямы под фундамент.

Даже если уже есть установленные металлические столбы, например, от предыдущих распашных ворот, то необходимо выкопать яму под фундамент для закладной детали (основания, на котором находится привод) и траншею для укладки в нее электрических проводов, питающих привод.

Провода лучше уложить в пластиковую трубу, которая защитит их от влаги и грязи.

Ямы, в которых будет заложен фундамент для столбов, должны быть немного больше размеров самих столбов.

Яма, в которую укладывается закладная деталь, должна иметь ширину около двадцати – двадцати пяти сантиметров и длиной в половину ширины воротного проема.

Глубина всех ям под фундамент должна быть большей, чем глубина промерзания грунта. В противном случае при заморозках фундамент может выталкиваться наружу, что нарушит работу ворот.

Если стенки ям под фундамент постоянно осыпаются, то рекомендуют сделать опалубку из досок. Они могут быть уже использованными, поскольку в дальнейшем их не будет видно. Дно ям под фундамент рекомендуют полить водой, чтобы грунт утрамбовался.

Столбы рекомендуют использовать квадратные, с длиной стороны восемьдесят или сто миллиметров. Это в дальнейшем упростит сварочные работы и позволит с легкостью обложить их кирпичом, улучшив их внешний вид.

Видео:

Внизу к столбам советуют приварить арматуру диаметром восемь – двенадцать миллиметров – это укрепит фундамент и сцепление бетона с металлом.

Для изготовления закладной детали понадобится швеллер шириной шестнадцать – двадцать миллиметров и длиной в половину ширины воротного проема.

К швеллеру нужно приварить длинные (около метра) куски арматуры, с каждой стороны по четыре штуки, и скрепить их поперечными железными прутьями.

Такая конструкция обеспечит прочный фундамент, таким образом, основание будет крепко держаться на одном месте.

После завершения подготовки изделий из металла можно начинать бетонирование. Его рекомендуют проводить в теплое время года, в противном случае необходимо будет купить специальные противозаморозковые добавки.

Верх закладной детали должен быть на одном уровне с поверхностью земли в проеме. После того как фундамент отвердеет (около недели), можно начинать монтаж каркаса.

Дальнейшие работы

Для каркаса автоматических откатных ворот с электроприводом лучше использовать квадратные или прямоугольные трубы.

Монтаж каркаса можно проводить в вертикальном или горизонтальном положении. Во втором случае необходимо, чтобы площадка, на которой будет проводиться сборка, была ровной, иначе трубы могут быть скреплены неровно.

Схема каркаса очень простая: периметр каркаса сваривается из труб размеров шестьдесят на сорок миллиметров (или схожих), а для внутренних перегородок используются трубы тридцать на двадцать миллиметров. Таким образом, каркас получается в виде прямоугольника, размерами совпадающий с проемом ворот.

Однако нельзя забывать про противовес – без него давление на определенные узлы будет слишком большим, и ворота просто упадут через какое-то время.

Для противовеса с одной стороны каркаса приваривается треугольник, длина его основания должна совпадать с длиной закладной детали.

Стоит отметить, что чтобы собрать откатные ворота своими руками, чертежи каркаса желательно нарисовать заранее – это облегчит монтаж и сварные работы. Схемы можно как найти в Интернете, так и начертить самостоятельно.

Фото:

После того как монтаж каркаса закончен, к его нижней части нужно приварить направляющий рельс длиной в полторы ширины проема ворот.

На этапе закупки необходимо убедиться, что он ровный, поскольку по нему будут двигаться ролики, и в случае кривизны направляющей весь механизм ворот может заклинить, а электрический привод может выйти из строя.

Рисунок профиля тоже важен – в случае его неправильности изменится нагрузка на ролики, что приведет к обязательной поломке подшипников.

После окончания сварочных работ оставшиеся швы рекомендуют зачистить болгаркой, весь каркас нужно прогрунтовать и покрасить.

Затем можно начинать монтаж на каркас профнастила. Для этого понадобятся листы этого материала, саморезы по металлу длиной девятнадцать миллиметров и шуруповерт или дрель.

Монтаж профнастила в треугольник противовеса лучше не проводить, поскольку его видно с улицы не будет, а лишние траты материала вряд ли нужны.

Автоматические откатные ворота – вещь красивая, но еще лучшего внешнего вида можно добиться, обшив установленные столбы кирпичом. Благодаря квадратному сечению трубы сделать это довольно просто.

В ряду кирпичей нужно сделать три закладных детали для дальнейшей установки нащельника. Сначала к столбу приваривается горизонтальный кусок арматуры.

Наглядное изображение

Затем к выступающему концу этой арматуры крепится металлический уголок таким образом, чтобы он лежал на кирпиче, и одна его сторона выходила наружу.

Верхнюю закладную деталь лучше установить в двух-трех рядах кирпича от верха столба, нижнюю – так же, только снизу, среднюю – примерно посередине.

Далее к этим выступающим из ряда кирпичей уголкам приваривается нащельник – прямоугольная труба размерами шестьдесят на сорок миллиметров.

Установка комплектующих

Механизм работы откатных ворот во многом зависит от роликов, по которым они ездят. Поэтому рекомендуется покупать металлические ролики, а не полимерные.

В подшипниках должны обязательно быть металлорезиновые пыльники, предохраняющие от проникновения в механизм роликов влаги и грязи.

Верхнюю пластину, служащую держателем верхней части створки и одновременно направляющей, лучше приобретать с резиновыми роликами, поскольку пластиковые аналоги зачастую оставляют царапины на металле.

В первую очередь нужно установить основной механизм, благодаря которому ворота будут двигаться – электрический привод и ролики.

Ролики рекомендуют установить на монтажную пластину и прикрутить входящими в комплект болтами, затем приварить к закладной детали.

Механизм движения откатных ворот подразумевает установку двух таких роликовых опор, их следует расположить по краям закладной детали.

Далее проводится монтаж верхней пластины с роликами – ее приваривают к установленному нащельнику.

Чтобы приблизить ворота к столбам, в нащельник вверху вырезается прорезь под размеры второго ролика, который туда заводится.

Затем рекомендуется проверить, как двигаются ворота. Если никаких перекосов нет, то устанавливают остальные комплектующие, в противном случае болтами регулируется высота роликов на закладной детали.

На противоположной части откатных ворот в нижней части устанавливается концевой ролик. На нащельнике на дальнем краю ворот устанавливается нижний улавливатель.

Это устройство представляет собой коробку из стали с открытыми верхом и одной стороной. Концевой ролик, попадая в этот улавливатель, должен поднимать ворота на два-три миллиметра. Это необходимо для снижения нагрузки на установленные ролики в закрытом положении ворот.

На верхней части нащельника крепится верхний улавливатель. На направляющий профиль с обеих сторон рекомендуют установить заглушки, чтобы не допустить попадания в него и в механизм роликов грязи и влаги.

Автоматические откатные ворота, то есть использующие для своего движения электрический привод, хоть и обходятся дороже, но гораздо удобнее простого откатного аналога.

Если автоматика в воротах отсутствует, то придется врезать в ворота обычный латунный замок с ключами.

Это не очень удобно, поскольку при плохой погоде гораздо проще не выходя из машины нажать кнопку на пульте и, запустив электрический привод дистанционно, открыть ворота, чем мокнуть под дождем, открывая ворота ключами.

Чтобы автоматизировать откатные ворота, понадобится электрический привод, пульты дистанционного управления и провода.

Видео:

Чтобы провода не подвергались воздействию влаги и грязи, их рекомендуют уложить в пластиковую трубу и расположить в земле на небольшой глубине.

Собрать и установить автоматические откатные ворота своими руками не так уж и сложно.

Для этого понадобятся комплектующие, инструменты, электрический привод, несколько квадратных труб и профнастил. В этой статье есть подробная инструкция, как это сделать, сэкономив при этом много финансов и получив удовольствие от качественно выполненной работы.

www.stoydiz.ru

Как изготовить ворота откатные своими руками? :: SYL.ru

Несмотря на сложность механизма, откатные ворота пользуются огромной популярностью. Сегодня достаточно рекомендаций, на основе которых можно сделать ворота откатные своими руками. Фото и параметры разновидностей ворот можно посмотреть во всех магазинах. Их устанавливают на промышленных объектах, в частных домах и т. д. На сегодняшний день на рынке представлены откатные ворота многих производителей, которые предлагают сами ворота и комплектующие к ним. Также есть и рабочие, которые устанавливают эти конструкции. Но сам процесс достаточно простой, так что можно установить откатные ворота самостоятельно, если есть начальные навыки монтажа различных конструкций.

Элементы конструкции откатных ворот

Чтобы установить ворота откатные своими руками, необходимо помнить, что сама конструкция состоит из следующих элементов:

  • Направляющая балка (длина балки составляет 2,5 ширины проема).
  • Две роликовые опоры.
  • Сигнальная лампа, которая устанавливается в месте с наилучшим обзором с дороги.
  • Основание фундамента из бетона.
  • Электропривод, необходимый для автоматического открытия и закрытия откатных ворот.
  • Съемный концевой ролик.
  • Уловитель концевого ролика.
  • Заглушка-ограничитель, устанавливающаяся на заднюю часть направляющей балки.
  • Две детали, препятствующие боковому качанию створки откатных ворот.

Выбор качественных деталей

Направляющая балка, или направляющая рельса, – основное устройство откатных ворот. Своими руками ее собрать невозможно, поэтому лучше купить эту деталь, произведенную надежными европейскими компаниями. Качественная деталь обладает зеркально ровной поверхностью и четкими геометрическими формами. Также направляющая балка от надежных производителей оцинковывается и не имеет на своей поверхности окалины и ржавчины. Направляющая балка должна быть полностью выполнена из металла толщиной от 3,5 мм до 5,5 мм.

При выборе роликовых опор следует особое внимание обратить на материал, из которого они выполнены. Качественные роликовые опоры, которые будут исправно работать на протяжении 7–10 лет, должны быть выполнены полностью из металла. Если предлагаются опоры из пластмассы или резины, то не следует покупать их, так как они очень скоро придут в негодность. Металлические роликовые опоры должны иметь правильную геометрическую форму. Малейшие недостатки говорят о том, что материал некачественный и товар собран с нарушением технологий.

Остальные металлические детали, необходимые для того, чтобы установить ворота откатные своими руками, должны быть оцинкованы. Само цинковое покрытие должно быть однотонным. Толщина металлических деталей составляет примерно 3–4 мм.

Выбор электропривода

Также важной частью считается электропривод откатных ворот. Своими руками установить его достаточно легко. Однако при выборе этой важной детали необходимо обратить внимание на то, чтобы шестеренки редуктора были сделаны из стали или же латуни. Пластиковые или силуминовые шестеренки быстро сломаются. Также нужно смотреть на концевик. С помощью этой детали осуществляется контроль точек, до которых ворота будут открываться и закрываться. Концевики бывают механическими и магнитными (герконовыми). Лучше выбирать магнитный, так как механический нередко замерзает в холодное время года. При установке магнитных концевиков при любых климатических и температурных условиях будет обеспечена автоматика откатных ворот. Своими руками можно произвести установку, которая займет всего пару часов, после чего можно наслаждаться автоматизированным процессом.

Стоит помнить, что мощный привод гораздо качественнее собран, чем менее мощные собратья. Также перед покупкой стоит уточнить грузоподъемность.

Качественный привод откатных ворот своими руками собрать невозможно, поэтому лучше приобрести продукцию известных производителей у проверенных продавцов. Для этого нужно четко знать базовую комплектацию:

  • Зубчатая рейка длиной в 4 метра.
  • Фотоэлементы. Обычно это два датчика, которые устанавливаются по краям ворот. Они необходимы для того, чтобы ворота могли открываться и закрываться, когда между фотоэлементами появляется какое-то препятствие.
  • Сигнальная лампа.
  • Приемник сигнала и пульт.
  • Пластина для монтажа.

Есть ли возможность установить откатные ворота

Даже если имеется мастерство, необходимые детали и финансовые средства, бывают случаи, когда установка откатных ворот просто невозможна. Так, откатные ворота не получится установить, если:

  • Пространство вдоль, куда будут отъезжать ворота, несвободно на расстоянии, равном 1,5 ширины проема ворот.
  • Участок, где будут установлены ворота, не имеет прямой линии. Следует помнить, что откатные ворота осуществляют движение только по прямой.
  • В месте, где планируется установка ворот, имеются неровности рельефа, которые могут помешать свободному движению ворот.
  • На пути ворот имеются калитки. Очень часто на рынках можно встретить откатные ворота, которые оснащены специальными встроенными калитками, однако их лучше не устанавливать, если через них будут заходить маленькие дети, инвалиды и престарелые люди, так как у таких конструкций очень высокие пороги.

Если подобных проблем нет, то можно смело приступать к работе. Для этого берется схема откатных ворот, своими руками же проводится монтаж всей конструкции.

Подвесные откатные ворота

Эту разновидность откатных ворот часто устанавливают на въездах в специальные промышленные предприятия и охраняемые объекты. Металлическая балка на таких воротах монтируется на большой высоте специально для того, чтобы через ворота смогли въезжать грузовые транспортные средства. На металлическую балку с помощью роликовых телег подвешиваются сами ворота. Своими руками подвесные откатные ворота установить можно, но сложность состоит в том, что для их монтажа нужно большое количество металла, что не очень выгодно рядовым пользователям.

Конструкция подвесных откатных ворот очень надежная. Так, в качестве примера можно привести следующее: на многих заводах, построенных более 40 лет назад, до сих пор работают такие ворота, однако сейчас их практически не применяют в силу ряда причин:

  • Установленная наверху балка сильно ограничивает габариты проема.
  • Необходимость большого количества металла. При советских ценах на металл и металлические детали такие конструкции обходились недорого, однако сейчас цены на любой вид металла очень высоки, что делает такую конструкцию очень дорогой.

Откатные ворота по рельсам

Это самая простая и вследствие этого самая надежная конструкция откатных ворот. Своими руками ее соорудить очень легко, поэтому всем начинающим рекомендуется делать монтаж именно этой разновидности откатных ворот.

Работают такие ворота следующим образом: полотно, которое установлено на роликах, ездит по специальным рельсам, находящимся на поверхности. Кроме того, такие конструкции держатся в одной точке, куда они уезжают при открытии. Обычно эту разновидность откатных ворот используют в тех местах, где нечасто выпадает большое количество снега. Снегопад может легко заблокировать такие ворота, а на то, чтобы расчистить территорию и заставить снова работать такие ворота, уйдет большое количество времени.

Основным достоинством таких конструкций можно назвать то, что они будут занимать мало места. Чтобы уехать, им потребуется ровно одна ширина проема. Это очень помогает сэкономить пространство при маленькой площади помещения.

Делая самодельные откатные ворота своими руками, стоит помнить, что наилучшим вариантом станет сооружение по принципу откатных по рельсам ворот.

Консольные откатные ворота

Консольные ворота по праву считаются самыми популярными на рынке. Популярность их объясняется тем, что они не имеют ограничений по габаритам сверху, а также не контактируют с наземными рельсами. Это достаточно сложная разновидность откатных ворот, но сложность эта оправдана. Полотно консольных ворот не контактирует с поверхностью. Оно подвешено на консольных роликах с помощью направляющей балки. Чаще всего балка с роликами расположена внизу ворот. Однако нередки случаи, когда их устанавливают в середину или вверху полотна. Это делается тогда, когда есть возможность подвесить консольные узлы на несущую стену здания. Но если это невозможно, тогда придется сооружать силовую конструкцию (что очень сильно ударит по карману) или же устанавливать балку и ролики в нижнюю часть полотна ворот. Устанавливая консольные откатные ворота своими руками, чертежи нужно выбирать качественные и понятные, чтобы в дальнейшем не возникло трудностей при проведении монтажных работ.

К преимуществам консольных откатных ворот можно отнести следующие:

  • В консольных воротах нет открывающихся створок, которые значительно уменьшают полезное пространство. Также открывающиеся створки очень часто повреждают транспортные средства, стоящие неподалеку.
  • У проема таких ворот нет никаких ограничений по габаритам.
  • Консольные ворота работают при любых климатических условиях. Сильные снегопады никак не повлияют на работу консольных ворот, потому что полотно ворот находится на расстоянии 10–20 см от земли.
  • На консольные ворота легче всего установить электропривод и элементы безопасности.
  • С помощью мощного фундамента и продуманной системы, благодаря которой удерживается полотно, консольные ворота выдерживают ветер скоростью до 30 м/с.

Из недостатков консольных ворот следует отметить:

  • Для установки консольных ворот нужно иметь большой свободный участок забора (примерно в 1,5 раза больше величины проема), что очень тяжело обеспечить на небольшой территории.
  • Консольные ворота считаются самыми сложными по своей конструкции. Сделать откатные ворота своими руками будет практически невозможно.

Подготовительные работы

Чтобы установить ворота откатные своими руками, необходимо перед монтажом тщательно подготовить пространство вокруг и все детали, которые понадобятся в процессе монтажа. При подготовительных работах особое внимание нужно обратить на следующее:

  • Если новые ворота будут установлены на месте старых, то нужно осмотреть опорные столбы. Если они произведены из кирпича или железобетона сечением от 20 х 20 см или же профильной трубы сечением 60 х 40 см, к тому же они имеют строгую вертикальность и надежно закреплены в земле, то их можно использовать как опорный столб для новых ворот.
  • Возле опорных столбов нужно выкопать яму под фундамент. Фундамент необходимо выкопать впритык к столбу таким образом, чтобы он шел параллельно забору.
  • Перед покупкой всех необходимых деталей, для того чтобы начать монтировать откатные ворота своими руками, чертежи, составленные ранее, необходимо еще раз проверить, чтобы избежать просчетов.

Устройство фундамента

Обустройство фундамента необходимо для того, чтобы воспринимать нагрузки, связанные с весом ворот в состоянии покоя и при движении. Для создания фундамента необходим швеллер с порядковым номером 20 длиной в 2000 мм. Швеллер № 20 будет использоваться в качестве верхней части, куда устанавливаются роликовые узлы и электропривод.

Для самого фундамента нужно выкопать яму, примыкающую к столбу. Длина ее должна быть 2100–2500 мм, а ширина – 500–700 мм. Глубину ямы необходимо определять самостоятельно в зависимости от промерзания грунта в зимний период. Чаще всего для откатных ворот выкапывают ямы глубиной в 1500–1700 мм.

Чтобы армировать фундамент и создать его прочную связь со швеллером, необходимо сварить три каркаса с квадратным сечением и стороной 150 мм. Каркас должен быть сделан из арматуры с номером 16 и иметь длину 1400–1500 мм. Для создания поперечной связи используется арматура номер 10 или номер 12.

Получившиеся каркасы нужно приварить к нижней части швеллера. Линии оси крайних каркасов должны располагаться на расстоянии 400 мм от края швеллера. Осевая линия третьего каркаса должна располагаться ровно посередине швеллера. Далее нужно насыпать 10 см песка или смеси песка и гравия на дно ямы. После этого проводится трамбовка песка и начинается установка швеллера с каркасами из арматуры.

Монтаж ворот

Итак, после всех подготовительных работ можно начинать монтировать ворота откатные своими руками. Для этого рекомендуется соблюдать следующую технологию:

  • На монтажную пластину насаживаются роликовые тележки. При этом нужно сделать одинаковую и среднюю высоту на всех шпильках. При насадке тележек не нужно слишком сильно затягивать верхние гайки.
  • На фундаменте отмечается положение пластин. Для правильной отметки нужно от края ближнего к проему швеллера отмерить 150 мм.
  • Чтобы вычислить расположение второй опоры, нужно измерить длину ворот и вычесть от длины 100 мм. От начала ответного столба до швеллера откладывается получившееся значение.
  • На высоте 150–200 мм от земли на расстоянии 25–35 мм от столбов нужно натянуть шнур, проходящий параллельно линии движения ворот. Шнур будет обозначением положения касательной по отношению к краю несущей балки.
  • В несущую балку необходимо поместить каретки и сдвинуть их к середине ворот. Далее полотно ворот помещается над швеллером вертикально. По отмеченным линиям разводятся роликовые каретки. После этого нужно проверить вертикальность и сварить роликовые площадки в нескольких местах.
  • На этом этапе нужно проверить ход ворот, горизонтальность и вертикальность в закрытом положении. Если замечены неровности, то регулировочными гайками нужно все скорректировать. Ворота должны легко двигаться, слегка касаясь натянутого шнура. Все зазоры должны быть одинаковыми, а расстояние от нуля до нижнего края должно составлять 80–110 мм. Если все соответствует параметрам, то можно сваривать площадки.
  • На заднюю часть несущей балки устанавливается заглушка, на переднюю – концевой ролик.
  • На верхней части опорного столба устанавливается направляющее устройство. Чтобы установить его, нужно приложить кронштейн для крепления и наметить необходимые отверстия. В кирпичных или бетонных столбах устройство крепится анкерами со шпильками (d = 10 мм). Если же столбы из металла, то крепить нужно специальными саморезами.
  • На ответном столбе укрепляется нижний уловитель. После этого нужно проверить, как двигаются ворота и легко ли они фиксируются в закрытом положении
  • После этого нужно установить верхний уловитель, который будет защищать ворота от раскачивания при сильном ветре. Для этого нужно в полностью закрытом состоянии ворот наметить расположение уловителя и после этого укрепить его.

Безусловно, делать что-либо самостоятельно – приятное и почетное занятие, тем более если сооружаются ворота откатные своими руками. Фото и видео, сделанные в процессе работы, а также все чертежи и планы лучше сохранить, так как они могут понадобиться при конструировании и сооружении других ворот с откатным механизмом.

www.syl.ru

Раздвижные ворота своими руками: чертежи, конструкция, установка

Раздвижные ворота более удобные, чем обычные, именно поэтому они пользуются популярностью.

Изготовление и монтаж створок при желании можно провести самому. В данной статье рассказывается, как сделать раздвижные ворота своими руками на даче.

Подробнее о раздвижных воротах

Раздвижные ворота имеют достаточно надежный механизм. Конструкция створок и ворот в целом предполагает движение вдоль ограждения – это очень удобно, т. к. лишнее пространство при этом не занимается.

Поэтому такая конструкция очень популярна на даче, в этом случае она предполагает еще и наличие замков.

Конструкция может быть обычная, механическая или снабженная автоматикой. Для последнего варианта придется приобрести привод и провести его монтаж.

Кроме того, для конструкции с автоматикой придется сделать чертежи, и желательно, чтобы была схема, на которой отмечено место, где будет располагаться привод.

Фото:

Монтаж с приводом достаточно сложный, особенно для дома на даче, поэтому чертежи и схема тут нужны обязательно. Помимо привода, откатные ворота можно снабдить радиоприемником и фотоэлементом.

Однако монтаж всего этого потребует не только лишнего времени, но и соответствующих затрат, поэтому лучше выбрать более легкий вариант.

Конечно, открывать створки придется самим, но зато такую конструкцию можно легко и быстро сделать своими руками.

Желательно, чтобы створки и каркас были сделаны из материала, который использовался для остальной части ограждения участка.

Наиболее часто откатные створки делают из дерева или металла. При этом следует помнить, что полотна должны быть крепкими, как и остальное ограждение дома. Вместе с этим общая конструкция не должна много весить, чтобы лишний раз не нагружать ограду.

Среди плюсов, которыми обладают откатные ворота, можно выделить плавность открытия. В зимнее время не нужно чистить проем от снега. Еще они могут прослужить достаточно долгое время, если использовать и ухаживать за ними правильно.

Среди минусов можно отметить некоторую сложность установки, т. к. нужно делать фундамент и обязательно его бетонировать, кроме того, нужно проверять роликовую систему, которой снабжена данная конструкция.

Когда проводится монтаж, нужно помнить наиболее частые ошибки:

  • составляющие ворот плохо закреплены;
  • неверная подготовка для фундамента;
  • неправильное окрашивание полотна ворот;
  • неверный расчет веса общей конструкции.

Когда проводится монтаж, нужно особо тщательно следить за расстоянием между опорами. Если оно будет недостаточным, то в подшипники может забиться песок, и створки будут скрипеть.

Видео:

Еще одна ошибка, если установка проводится с нарушением технологии – неправильная окраска. Если на полотнах появились подтеки, то нужно их очистить, удалить лишний жир и обработать грунтовкой, а после этого снова окрасить.

Для установки створок можно купить специальные наборы, которые включают в себя все нужные детали, только экономить на этом не стоит. Лучше выбрать комплектующие подороже, но зато служить они будут дольше.

Иногда откатные ворота покрывают антикоррозийными средствами, которые продлят срок службы конструкции. Если хочется нанести на полотно краску, то лучше выбрать порошковый вид – он качественно и быстро окрашивает.

Перед тем как идти в магазин за набором комплектующих, нужно сначала решить, какого размера будет конструкция. Это поможет качественно и быстро провести монтаж.

Заранее нужно определиться с примерным весом конструкции, шириной проема и параметрами полотна, а для этого нужно знать устройство раздвижных ворот.

Общий вес конструкции будет опираться на направляющую шину (профильная труба), по которой будут ходить ролики, поэтому этот элемент нужно выбирать особенно тщательно.

Сделать раздвижные ворота своими руками достаточно легко, нужно просто хорошо разобраться и нанести необходимые параметры на чертежи, составленные для конструкции.

Особенности установки

Чтобы провести монтаж конструкции, понадобятся следующие материалы:

  • решетка из металла;
  • профнастил;
  • швеллер;
  • арматура;
  • прокатный лист из металла;
  • сэндвич-панель;
  • дерево.

В зависимости от пожеланий и особенностей конструкции, материалы можно менять или убирать полностью. Это примерный список того, что может понадобиться.

Откатные и гаражные ворота значительно изменились. Раньше очень часто засорялись ролики, и такие ворота были только на различных заводах и предприятиях.

Кроме того, была нижняя направляющая, из-за которой транспорту было неудобно проезжать внутрь.

Сейчас конструкция улучшилась – теперь есть консоль, которая продолжает полотно створки (чаще всего ее скрывают за оградой), и исчез нижний металлический профиль. Некоторые рядом со створкой устраивают калитку, что делает ворота более удобными.

Монтаж такой конструкции сложнее, чем обычных ворот. Чтобы установка была сделана правильно, нужно хорошо разбираться в устройстве ворот.

Для удобства желательно, чтобы была схема конструкции – так легче ориентироваться.

Сама конструкция состоит из роликовых тележек, засчет которых полотно ворот двигается по направляющей.

Еще нужно помнить, что для таких ворот нужно сделать отдельное основание для опор, на которых будут располагаться створки. Для проезда фундамент не нужен.

Чтобы гаражные или откатные ворота было легче установить, нужно выделить основные составляющие конструкции.

Фото:

Первой составляющей является полотно ворот. Оно может сделано из любого материала. Зачастую изготовление происходит из металлической профильной трубы (примерный размер 40*40).

Далее идет обшивка ворот, ее можно проводить с использованием любого материала, учитывая размеры и климатические условия.

После этого идет консоль ворот – это конструкция, благодаря которой створки открываются. В нее входят направляющая шина, роликовая тележка, дверные улавливатели (верхний и нижний).

Затем идут автоматика для ворот (если планируется делать) и опоры для ворот (устанавливаются по желанию).

Специальный противовес держит створки в закрытом состоянии, поэтому такие ворота не открываются, а полотно не хлопает о края конструкции.

Полотно ворот лучше делать слегка утяжеленными, чтобы конструкция была более крепкой, а над противовесом нужно подумать, т. к. его можно сделать из многих материалов, но при этом он должен подходить к воротам.

Чаще всего противовес делают из того же материала, что и каркас – из металла, сэндвич-панелей, профилированного настила и т. д.

Изготовление полотна ворот тоже имеет свои особенности. Если хочется сделать ворота самостоятельно, то нужно выбрать правильный материал.

Полотно может быть из того же материала, что и ограда, но в некоторых случаях его можно заменить на более прочный, если это возможно.

Наиболее часто для полотна используют металлический профиль – с ним легко работать, этот материал очень прочный.

Некоторые используют его, чтобы сделать гаражные ворота. Конструкция из профиля может прослужить долгие годы.

Чтобы правильно сделать полотно, нужно составить чертежи и нанести на них параметры конструкции, что поможет правильно их изготовить.

Как сделать?

Следует помнить, что перед тем как проводить монтаж створок и каркаса, надо сделать основание для конструкции.

Алгоритм установки ворот такой: сначала делают фундамент для ворот, затем собирают каркас и створки, а после этого проводят монтаж готовой конструкции на нужное место.

Чтобы это сделать, используют несколько деревянных брусов или кирпич. В некоторых случаях используют бетонные опоры. Какой бы материал не был выбран, опоры рекомендуется заглублять на 1 м (область замерзания почвы).

Фото:

Для начала надо пробурить скважины, залить бетонным раствором и подождать, пока высохнет.

Время, которое понадобится на полное высыхание, может занять неделю или две, в зависимости от погодных условий и в какое время проводится закладка. Осенью бетон будет застывать дольше, чем летом.

Фундамент обычно делают с использованием арматуры и швеллера. Первый материал разрезают на метровые куски, а затем приваривают к швеллеру.

В итоге получается конструкция, похожая на банкетку. Затем выкапывают яму справа от каркаса ворот. Размеры рва зависят от длины ворот, его длина должна быть равна половине их длины. Однако параметры ямы можно взять и другие, в зависимости от размеров каркаса и всей конструкции.

Когда яма вырыта, в нее устанавливают швеллер полкой вниз и заливают бетонной массой. Это завершающий этап в постройке основания.

Чтобы сделать каркас ворот, используют профилированные трубы из металла. Перед тем как начать работу, ее нужно обезжирить и обработать грунтовкой. Размеры трубы зависят от параметров ворот и их веса. Трубы нужно спаять между собой – получится каркас.

После этого к каркасу крепят обрешетку, ее спаивают с трубами. Что касается обрешетки, то можно проводить ее монтаж, а можно обойтись без нее.

Однако следует помнить, что с ней общая конструкция будет более крепкой и сможет прослужить дольше.

Если делается обрешетка, то на нее закрепляется какой-либо материал – дерево, металл и т. п. Когда каркас будет полностью готов, снизу крепится направляющая шина, на которую нужно закрепить роликовую тележку.

После этого всю конструкцию нужно обработать грунтовым раствором и покрасить, а затем провести монтаж конструкции.

Во время постройки основания в фундамент заливался швеллер. Теперь на него нужно поставить роликовые тележки и раздвинуть их на максимальное расстояние. Обычно размер тележки около 15 см, а значит, и раздвигать ее надо примерно на то же расстояние.

Затем каркас ворот надевают на тележку и фиксируют, чтобы крепко держалось. При желании можно даже припаять платформу тележки к швеллеру, но совсем немного.

Поле этого желательно все проверить – крепко ли держится, а потом полностью припаять платформы тележки. Этот этап очень важен, нужно внимательно следить, чтобы не было перекосов, и делать все аккуратно.

Видео:

Если хочется сделать электрический привод, то нужно проложить его на этапе закладки фундамента конструкции. Монтаж привода можно посмотреть в инструкции к устройству.

Если хочется сделать еще и замки, то нужно смотреть на конструкцию ворот и размеры, а потом подбирать нужный прибор. Монтаж замков проводится в соответствии с инструкцией и рекомендациями специалистов.

Установка ворот с раздвижной конструкцией – дело не самое трудное, если подойти к нему с умом.

www.stoydiz.ru
