Монтаж и установка вытяжки на кухне своими руками

Для прочтения требуется ~4 минуты

Профессиональная кухня предполагает обязательное наличие вытяжки. Это сложная конструкция с системой воздуховодов обеспечивает в рабочей зоне (около плит, духовок, варочных поверхностей) благоприятный и безопасный для здоровья микроклимат. Оценили пользу вытяжных систем и домохозяйки. Поэтому вытяжки все чаще становятся одним из основных элементов оборудования домашней кухни. Ранее мы рассматривали модели без воздуховода, а в этой статье расскажем, как правильно установить вытяжку на кухне.

Функции вытяжных устройств на кухне, их отличие от вентиляции

Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:

  • Из зоны, прилежащей к плите, отводится загрязненный воздух с частицами продуктов сгорания, испарений, дыма и запахами.
  • На место отведенного воздуха с загрязнениями обеспечивается приток комфортного – чистого, который имеет меньшую влажность и температуру.
  • Благодаря работе вытяжки не создаются условия для нежелательного появления и размножения вредных микроорганизмов.
  • Значительное или полное отведение воздуха, загрязненного жиром, копотью и грязью, помогает длительное время сохранять презентабельным внешний вид кухонной мебели, предметов интерьера, бытовой техники, увеличивает их долговечность.
  • Благоприятные комфортные условия создаются не только для работающих на кухне, но также для находящихся в соседних комнатах и помещениях членов семьи и гостей вашего дома.

Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.

Важно! Труба вентиляции, соединяемая с патрубком вытяжки, должна иметь сечение, совпадающее или превышающее сечение самого патрубка (в последнем случае для соединения потребуется переходной фасонный элемент). Соблюдение этого условия делает отведение воздуха более эффективным.

Виды кухонных вытяжных устройств, их важные параметры

Устанавливаемые кухонные вытяжки представлены следующими видами:

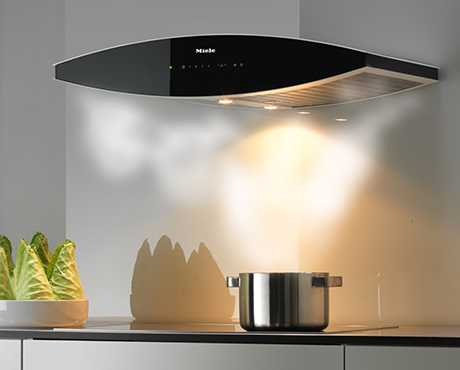

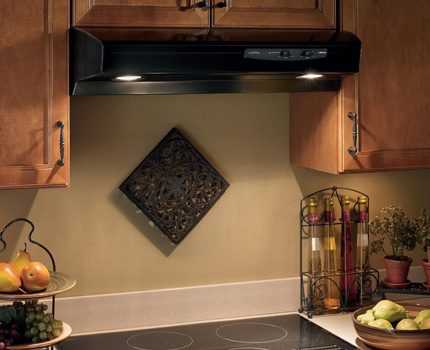

  • Подвесные – бюджетные, самые распространенные устройства для крепления под полку.

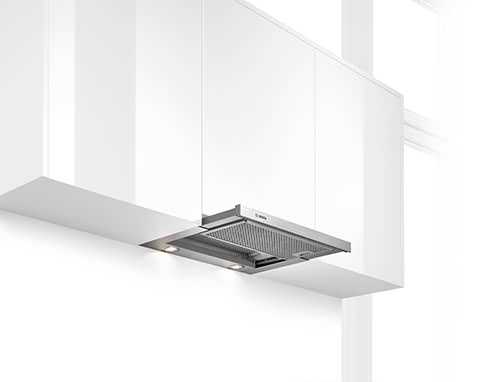

  • Встраиваемые – хорошо гармонируют с кухонной мебелью; выдвигаемая панель делает их компактными.

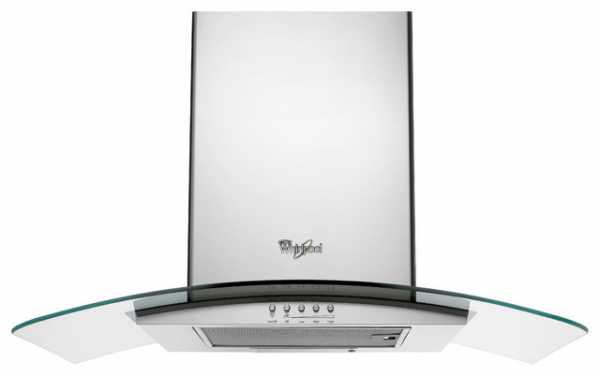

  • Купольные – универсальные вытяжки каминного типа с возможностью работать в проточном и рециркуляционном режимах.
  • Островные – используются на больших кухнях с центральным расположением плиты.

Перед покупкой вытяжки обязательно снимают линейные размеры (длина х ширина) варочной поверхности кухонной плиты. У приобретаемого изделия эти размеры должны быть немного больше или, по крайней мере, совпадать. При меньшей площади эффективность отвода воздуха будет снижена. Это сразу отразится на общем микроклимате кухонного помещения и вызовет определенное разочарование покупкой. Следующий параметр – производительность – зависит от объема помещения (который легко просчитать умножением площади кухни на ее высоту). Производительность (м

3/ч) должна в 10 и более раз превышать полученное значение объема.

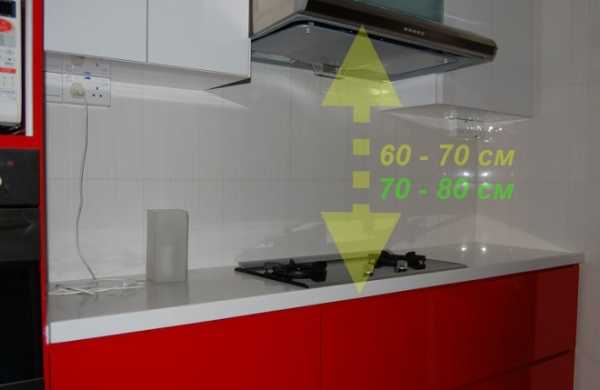

Вытяжка должна быть установлена на 65-75 см от варочной поверхности электрических и индукционных плит. Над газовой плитой это расстояние увеличивается на 10-15 см. Уменьшение высоты расположения устройства приведет к неудобствам работы у плиты и может создать пожароопасную ситуацию из-за перегрева техники.

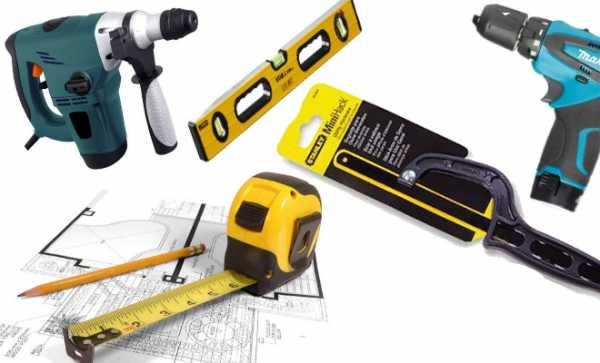

Необходимый инструмент

Для монтажа оборудования и подготовительных работ могут понадобиться:

  • перфоратор или дрель с функцией удара;
  • шуруповерт;
  • электрический лобзик;
  • строительный уровень;
  • рулетка, линейка;
  • молоток;
  • набор отверток.

Правильный монтаж приобретенной вытяжки: как установить и закрепить

Рассмотрим наиболее распространенные способы установки.

В комплекте с приобретаемой вытяжкой предусмотрена схема установки электроприбора на кухне. Обязательно ознакомьтесь с ней до проведения монтажных работ.

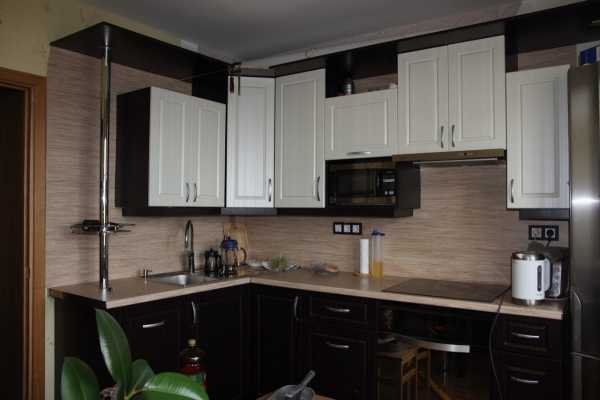

Установка в шкафчик

Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воз

diz-kitchen.ru

Подключение вытяжки на кухне к вентиляции: инструкция и правила

Безупречное подключение вытяжки на кухне к вентиляции обеспечит полноценный отвод летучих веществ, формирующихся при приготовлении пищи. Не все из них приятны и полезны, многие являются токсичными и негативно влияющими на обоняние. Поверьте, лучше вытяжного устройства с их удалением ничто и никто не справится.

Желающим самостоятельно провести установку и подключение вытяжки мы предлагаем ознакомиться с весьма полезной статьей. Представленная в ней информация поможет идеально подобрать необходимый тип устройства и безукоризненно провести монтажные работы. Наши сведения будут полезны не только самостоятельным мастерам, но и тем, кто хочет проконтролировать наемных рабочих.

Автором статьи подробно описаны разновидности кухонных вытяжек, варианты монтажа различных конструкций. Досконально разобран процесс подключения вытяжного устройства к вентиляции. В качестве превосходного информативного дополнения к тексту использованы фото-подборки и видео-инструкции.

Содержание статьи:

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

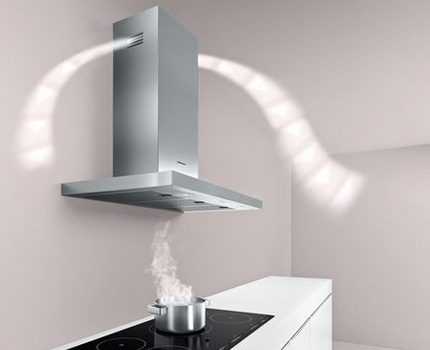

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

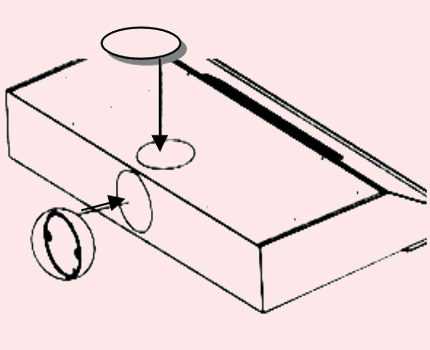

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

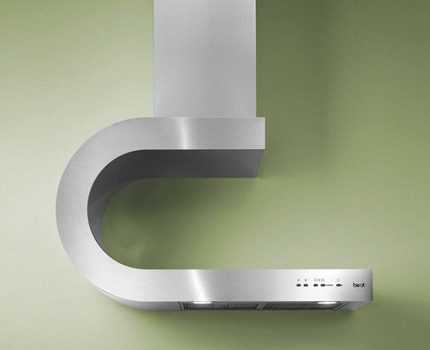

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Галерея изображений

Фото из

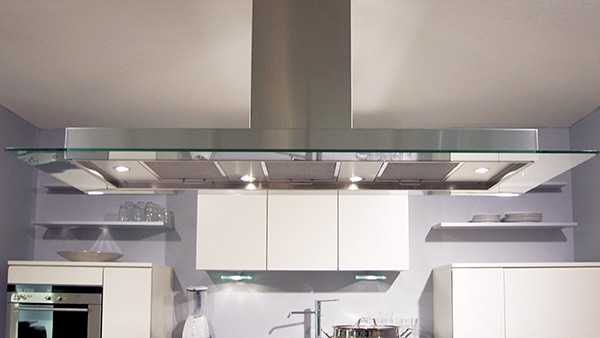

Островной тип вытяжки

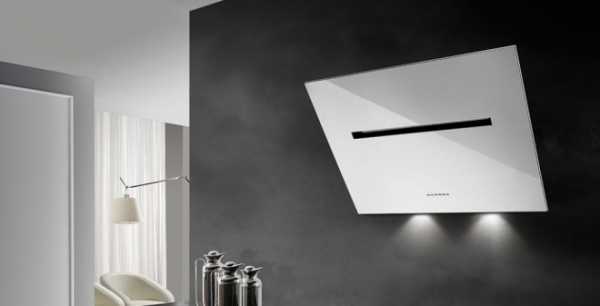

Пристенная вытяжная конструкция

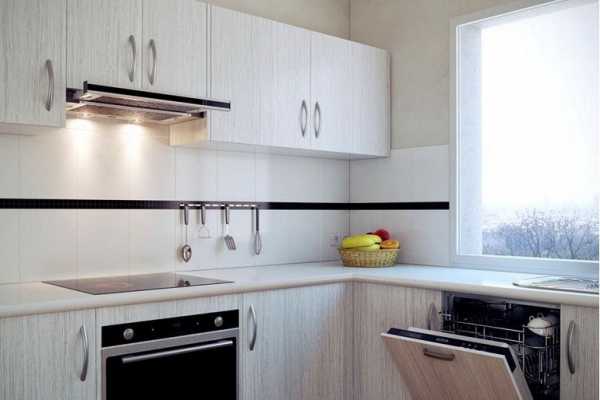

Пристенный встраиваемый вид

Угловая купольная вытяжка

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

  • соединение с уже существующим отверстием веншахты;
  • проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Галерея изображений

Фото из

Вывод воздуховода сквозь стену

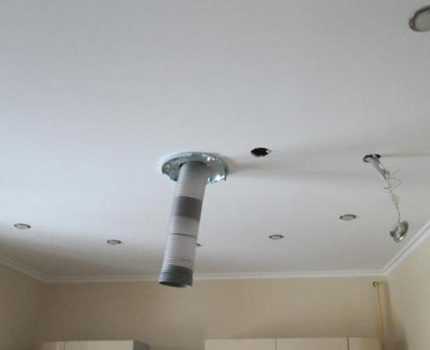

Вывод воздуховода сквозь потолок

Вентшахта за вытяжкой

Воздуховод через всю комнату

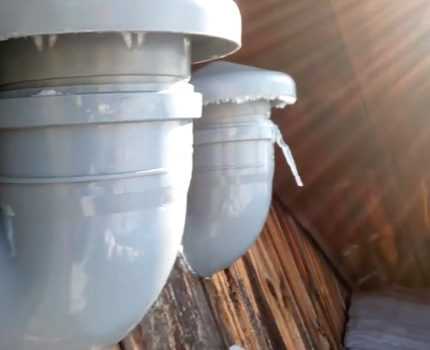

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу. Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс.

Руководство по проведению работ

Решившим подключать вытяжку самостоятельно предстоит сначала изучить рекомендации, изложенные в инструкции к модели, и четко их выполнять. Затем внимательно осмотреть комплектацию прибора и докупить в случае необходимости недостающие детали. Возможно понадобится воздуховод, хомуты, переходники, герметик или металлический скотч.

Шаг #1: Подготовка комнаты и места

Предстоит подготовить помещение к будущим работам, отобрать инструменты, приобрести нужные материалы. Хорошо, когда вентиляционное отверстие уже есть. В противном случае начинают с его проделывания.

Удобно еще на этапе строительства запланировать расположение кухонной техники, и оставить отводы для подключения приборов к вентиляции. Например, когда в комнате будет островная вытяжка, то воздуховод выходит прямо посредине потолка

Если дом или квартира имеют жилое состояние и полномасштабный ремонт не планируется, то можно проделать недостающие отверстия, просверлив его в потолке/стене. Это зависит от конкретной ситуации и пожеланий владельца.

Подготовка помещения будет состоять из нескольких этапов.

Галерея изображений

Фото из

Шаг 1: Подготовка места к проведению работ

Шаг 2: Проведение замеров и разметки

Шаг 3: Бурение нового отверстия под вытяжную трубу

Шаг 4: Обустройство отверстия снаружи

Когда отверстие оформлено, настал черед установить вытяжную технику над плитой. Способ будет зависеть от модели и места расположения последней. Важно ее надежно зафиксировать крепежами, входящими в комплект.

Иногда в корпусе не хватает отверстий для крепления изделия. Тогда можно самостоятельно их проделать в нужных местах и вкрутить саморезы.

Шаг #2: Процесс подключения к вентиляции

Когда вытяжка установлена в соответствии с рекомендациями фирмы-изготовителя, настал черед для ее подключения. Здесь следует понимать, что для функционирования прибора нужен канал отвода отработанных воздушных масс и стабильное электроснабжение.

Если решено использовать пластиковые трубы, то предстоит купить переходники, герметик, возможно потребуется переход с круглого отвода вытяжки на прямоугольный будущего канала. Важно, чтобы диаметр воздуховода не был меньше, чем выходной патрубок прибора

Первым делом предстоит соединить устройство с вентиляцией. Это можно совершить с использованием следующих типов труб:

  • металлическая гофра – алюминий, реже сталь;
  • гофрированный пластик – крайне редко используют;
  • нержавейка круглого сечения;
  • пластик с прямоугольным или круглым сечением – тоже довольно популярный и удобный вариант.

При выборе гофры понадобится хомут, металлический скотч, возможно, решетка для обустройства входа в общедомовой канал. Подключение происходит поэтапно.

Галерея изображений

Фото из

Шаг 1 – Сборка из патрубков конструкции

Шаг 2 – Установка и фиксация

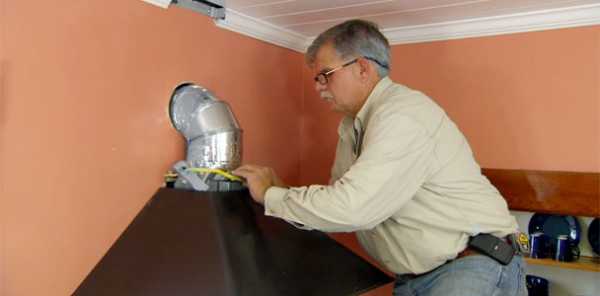

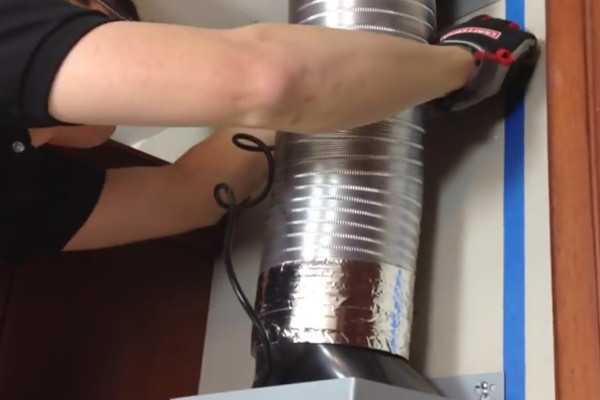

Шаг 3 – Подключение гофрированного воздуховода

Шаг 4 – Второй конец трубы присоединяется к вытяжке

Качественное выполнение всех соединений обеспечит отменную работу устройства. Но на этом работы не закончились – вытяжкой еще пользоваться нельзя. Осталось запустить ее мотор, подав питание электричеством, и надеть декоративный кожух.

Для этого предстоит соблюдать определенную очередность при выполнении работ. Предварительно следует убедиться, что линия, к которой будет происходить подсоединение, обесточена.

Галерея изображений

Фото из

Если у вытяжки имеются провода, то их предстоит соединить с питающим кабелем, четко следуя схеме, нанесенной на корпусе рядом с ними. Для этого удобно использовать колпачки СИЗ

Если эта модель техники оснащена вилкой, то достаточно ее вставить в розетку, расположенную поблизости. Хорошо, когда для вытяжки предусмотрительно установлена электроточка, которая находится прямо за воздуховодом

Теперь осталось измерить длину, которая должна быть у защитного короба и подогнать ее, спрятав остальное. Короба, как правило, позволяют это сделать, задвинув ненужное внутрь

За коробом прячут электрические провода, воздуховод, все крепления – снаружи корпус вытяжки и путь ко входу в канал выглядит единым целым

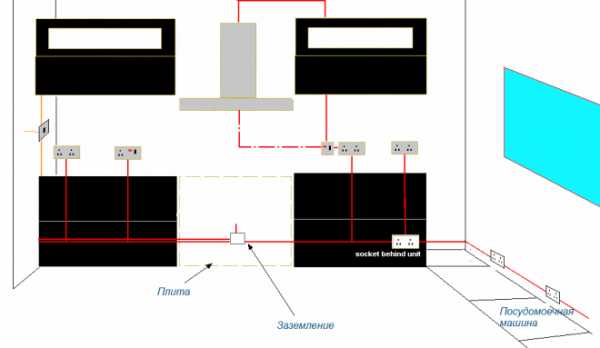

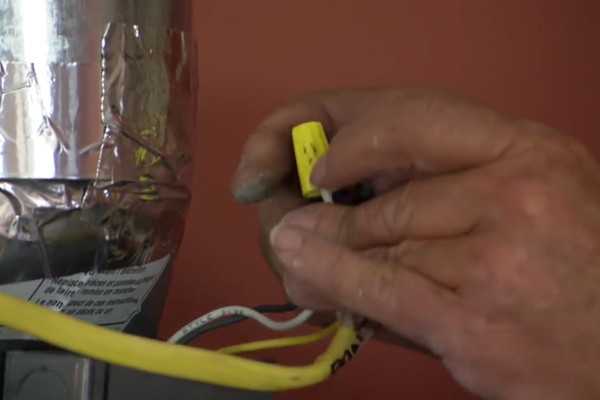

Подключение вытяжки к электросети

Вытяжка с вилкой

Подгон размера защитного короба

Монтаж короба вытяжки

Завершив подключение, останется проверить качество сборки. Для этого оборудование сразу же включают и выбирают по очереди все скорости работы.

Включают подсветку и измеряют уровень шума, производимый устройством. Его сверяют с показателями, указанными в инструкции.

Шаг #3: Завершение работ по установке

Не всегда подключение к вентиляции и к электросети является завершающей стадией. Иногда вход в шахту расположен крайне неудобно или очень далеко и приходится включать фантазию, чтобы как-то его замаскировать.

Галерея изображений

Фото из

Длинный трубопровод от вытяжки

Воздуховод спрятан в шкафу

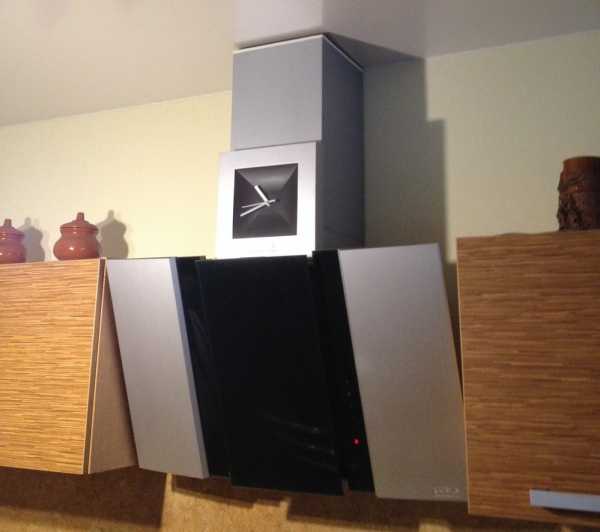

Вентканал за декоративным кожухом

Красивая пластиковая труба

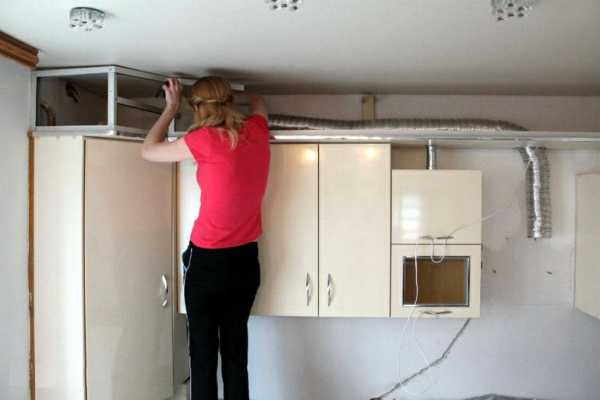

Вентканал за подвесным потолком

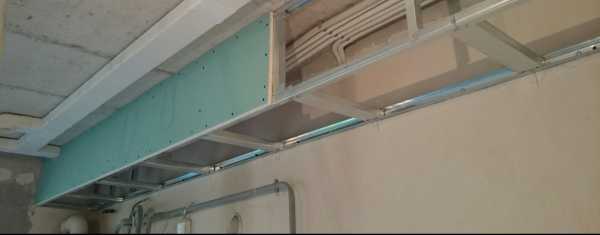

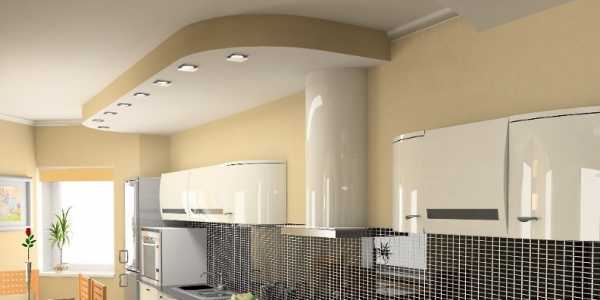

Многоуровневый потолок из гипсокартона

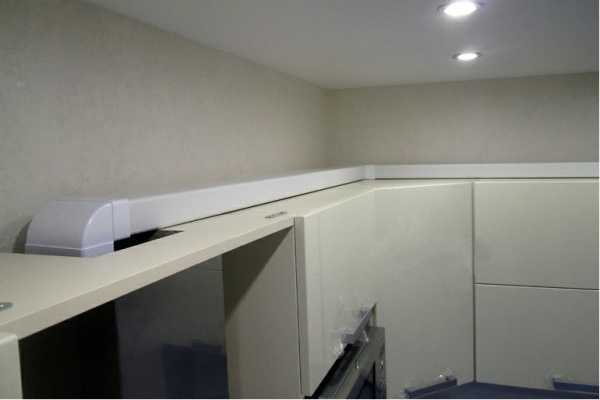

Воздуховод из труб прямоугольного сечения

Островная вытяжка посреди комнаты

Важно спланировать, какой именно вариант для маскировки воздуховода предстоит использовать на своей кухне. Ведь реализация некоторых идей потребует дополнительных затрат.

Самый простой и дешевый вариант, когда отверстие находится рядом – кожух вытяжного устройства скроет место врезки в вентиляционную систему. Еще неплохо, когда до входа в шахту совсем недалеко – предстоит купить минимум материала – например, пластиковую трубу, гармонирующую с цветом остальной кухонной мебели.

Нормы эксплуатации и правила ухода

Условия использования и своевременный сервис являются залогом долговечности кухонной техники. Не удивительно, что приборы с гарантийным сроком службы 1-3 года при соблюдении определенных правил спокойно отработает 8-10 лет, не требуя дорогостоящего ремонта.

Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

  • закрывать или закупоривать отверстия на корпусе изделия;
  • ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
  • подключать воздуховод в канал для удаления дыма и других горячих выбросов;
  • проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Когда завершающей стадией приготовления блюда будет фламбе, например, аппетитному стейку предстоит передать едва уловимые нотки выдержанного коньяка, следует крайне внимательно выполнять процесс, чтобы избежать возгорания жировых фильтров

Обслуживание техники своими руками

Проведение сервисных работ зависит от частоты использования вытяжки, характера сооружаемых блюд и режима, выбираемого для ее функционирования. Важно помнить, что обслуживание проводится при полном отключении прибора от электрической сети.

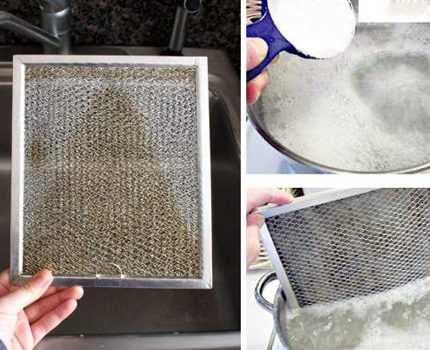

Уход за изделием заключается в ежемесячном промывании жировых фильтров – нужно их снять и удалить мыльным раствором и мягкой губкой следы копоти и пыли. Оставить сохнуть при комнатной температуре.

Игнорирование правил по очистке жироуловителей может привести к случайному возгоранию последних и поломке вытяжного оборудования. Более того, грязные фильтры могут стать причиной плохой его работы

При наличии и использования режима рециркуляции предстоит менять угольные фильтры. Это делают в среднем каждые 4-6 месяцев. Частота полностью зависит от модели устройства и рекомендаций его производителя.

Если же установленная техника способна только эвакуировать отработанный воздух из помещения, то потребности в дополнительных тратах на покупку фильтрующих приспособлений не будет.

Кроме того, прибор нуждается в регулярном удалении загрязнений с поверхности корпуса – мягкой ветошью, смоченной в мыльном растворе, предстоит вытереть образовавшиеся в процессе эксплуатации пятна.

Эту же процедуру следует повторить на всех частях устройства, находящихся внутри прибора и к которым можно добраться. Особое внимание нужно уделить очистке лопастей вентилятора – чрезмерное количество отходов, накопившихся на них, приводит к снижению мощности вытяжки.

Удалять загрязнения можно любым средством, используемым для мытья посуды. Главное, чтобы оно не содержало грубых включений, способных поцарапать поверхность фильтра или корпус кухонной техники

При перегорании лампочек предстоит их заменить на новые, выбрав аналогичную мощность и размер. Если сломается какой-то механизм, то лучше обратиться за помощью в сервисный центр, не пытаясь устранить проблему своими силами.

Выводы и полезное видео по теме

О монтаже вытяжной техники и ее подключении к вентсистеме в видеоролике:

Один из способов максимально эффективно совместить вытяжку на кухне с вентиляционной шахтой в многоквартирном доме в видео:

Вывод воздуховода кухонного оборудования на улицу в частном доме в видеоролике:

Ознакомившись с правилами проведения работ при подключении вытяжной техники к системе вентиляции, можно попытаться все сделать своими силами.

Исключение – рекомендации производителя вытяжки, советующего выполнять установку и подвод коммуникаций, с привлечением уполномоченных на это специалистов. В таком случае, чтобы не терять гарантию на дорогостоящее оборудование, предстоит оплатить услугу по монтажу и подключению устройства.

sovet-ingenera.com

как подсоединить вытяжку на кухне к вентиляции и полезные советы

Кухня является важным помещением в квартире или доме, поэтому в ней должно быть предусмотрено все для обеспечения комфортного процесса приготовления еды. В первую очередь стоит продумать обустройство газовой плиты и вытяжки. Особое значение имеет вытяжка: она позволит устранить все запахи, а также оседание жира, испарений, соков, образующихся во время приготовления еды. Ее нормальное функционирование зависит от подключения, по этой причине важно знать, как правильно подключить вытяжку к вентиляции на кухне. Если во время данного процесса соблюдать все действия, то в дальнейшем неприятные запахи не будут распространяться на все помещение.

Вытяжка, интегрированная в вентиляцию

Подготовка поверхности

Вытяжка помогает устранить неприятные проблемы, которые обычно возникают в процессе приготовления еды: оседание жира, испарение, неприятные стойкие запахи. Она втягивает всю грязь в себя и выводит ее. Но полноценное функционирование устройства зависит от его правильной установки.

Прежде чем устанавливать вытяжку, стоит заранее продумать ее место расположения. Конечно, она должна устанавливаться над газовой плитой, но и на качество поверхности стены также не стоит забывать обращать внимания. По этой причине, чтобы правильно выбрать зону для установки этого изделия, стоит изучить важные особенности:

  • первым делом рекомендуется проверить качество стен. Для монтажа данной системы стоит выбирать крепкую и прочную стену, которая изготовлена из качественной основы;
  • наиболее подходящим вариантом для установки вытяжки является стеновая поверхность, которая выполнена из бетона или кирпича;
  • обязательно требуется подготовить крепежные элементы, они должны полностью подходить под выбранную основу;
  • устанавливая вытяжку, стоит учитывать, что она должна располагаться над плитой на правильной высоте.

Для установки подойдет стена из бетона или кирпича

Особое значение уделяется высоте, именно от нее зависит правильное функционирование данного устройства. Итак, чтобы правильно определить необходимый уровень высоты стоит соблюдать следующие рекомендации:

  • допустимый показатель высоты над поверхностью электрической плиты составляет 65 см;
  • максимальная высота над поверхностью газовой высоты должна составлять 75 см;
  • обязательно нужно точно соблюдать показатели нижних границ, иначе прибор во время нагревания может выйти из строя и оплавиться;
  • верхние границы изделия необходимо подогнать под показатели роста хозяйки;
  • обязательно нужно знать правильные параметры ширины, они должны быть такими же, как и у газовой плиты – 50-60 сантиметров.

После того как будет выбрана поверхность для установки, а также куплена подходящая модель вытяжки, можно приступать к установке. Конструкция, которая будет вмонтирована и подключена в соответствии со всеми правилами и рекомендациями, сможет прослужить длительное время.

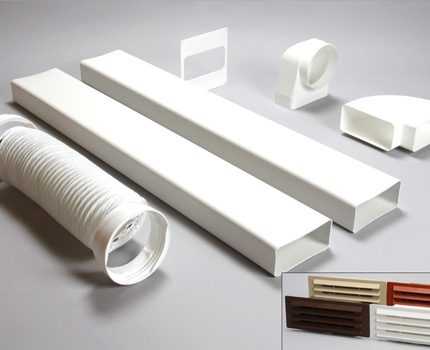

Выбор и монтаж воздуховодов

Обязательно нужно подобрать воздуховод, через который будут выводиться неприятные запахи из кухонного помещения. Особых требований к данному изделию не имеется, по этой причине с его выбором особых проблем возникнуть не должно.

Виды

Всего выделают три разновидности воздуховодов:

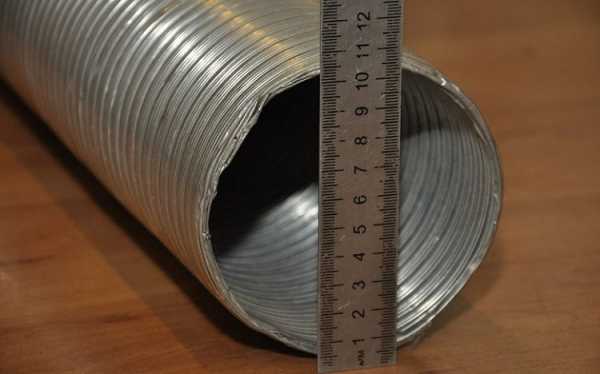

  • алюминиевый гофрированный рукав. Главное преимущество данного элемента состоит в том, что ему можно с легкостью придать желаемую форму. Он с легкостью сгибается под любым углом. Для того чтобы его установиться берется часть рукава необходимой длины и ему придается желаемая форма. Однако этот вид воздуховода имеет несколько недостатков – работа вытяжки достаточно шумная, это связано с тем, что поток выводимого воздуха вызывает сильный резонанс, а вот наличие ребер на поверхности рукава может вызывать некоторые трудности при выведении воздуха. Также за ним тяжело ухаживать, в промежутки ребер часто забивается пыль, жир, копоть, которые тяжело вычистить;
  • пластиковый круглый (ПВХ). Данная разновидность воздуховода собирается из несколько секций пластиковых элементов – закруглений, отводов, переходников, муфт. Соединение с трубой осуществляется благодаря наличиям расширениям на фасонных элементах. Для того чтобы предотвратить разъединение во время установки воздуховода, данного вида стыки можно промазать клеем или закрепить саморезами. Главное преимущество данных устройств состоит в том, что в них процесс воздухообмена осуществляется бесшумно. Также гладкая поверхность стенок не создает препятствий для прохождения воздуха;
  • квадратные воздуховоды из пластикового материала. Данные устройства изготавливаются из поливинилхлорида (ПВХ), они имеют сечение с прямоугольной формой. Остальные качества у данного устройства такие же, как и у других. Обычно прямоугольные воздуховоды используются в случаях, когда требуется сэкономить пространство в помещении.

Особенности установки

Для того чтобы очистить кухонную зону от неприятных запахов, испарений, которые образуются в процессе приготовления еды, требуется подсоединить вытяжку к вентиляции. А чтобы это сделать потребуется выполнить правильную установку воздуховода.

Пластиковый воздуховод

Чтобы установка данного элемента была правильная и качественная, стоит обратить внимание на несколько важных особенностей:

  • для вытяжки подойдут воздуховоды из пластикового материала или из алюминия, который выполнен на полужесткой основе;
  • наиболее подходящим считается устройство из пластика, но оно стоит достаточно дорого;
  • установка пластиковых воздуховодов имеет некоторые сложности. Для того чтобы она была качественной и правильной, требуется приобрести дополнительные элементы – переходники, вентиляционную решетку, колена с горизонтальным и вертикальным видом, которые имеет конфигурацию в виде буквы «Г»;
  • обязательно потребуется редуктор, который выступает в качестве соединяющего устройства элементов с круглым диаметром с изделиями прямоугольных форм.

Пластиковые воздуховоды комплектуются многими дополнительными элементами, которые помогают проводить монтажные работы с любым уровнем сложности. А вот выполнить данные работы начинающему мастеру будет достаточно сложно, по этой причине доверить данные работы лучше профессионалам.

Длина воздуховода составляет не меньше 3 метров

Несмотря на то, что пластиковые изделия имеют высокую стоимость и сложности в монтаже, они обладают высокими качествами. Они рассчитаны на неопределенный срок использования, а также они не шумят во время рабочего процесса.

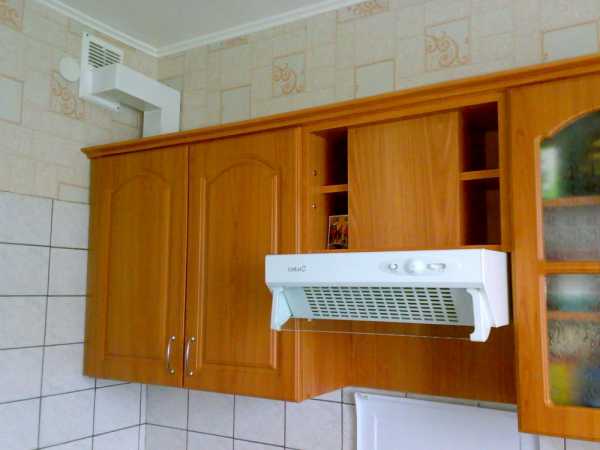

Прикрепление гофры к вытяжке и вентиляции

Если же вы решили сэкономить или у вас нет возможности приобрести устройство для отведения воздуха из пластика, то тогда подходящим вариантом будет гофра. Но чтобы ее правильно подсоединить к вытяжке и вентиляции, потребуется соблюдать некоторые важные нюансы.

Установка гофры на решетку

Чтобы сохранить функционирование вытяжки на высшем уровне требуется продумать правильное крепление воздуховода из гофры к корпусу. Для крепления обязательно потребуются хомуты с подходящими размерами. Они могут быть изготовлены из металлической или пластиковой основы.

Для того чтобы выполнить подключение вытяжки к системе вентиляции, может потребоваться наличие специальной вентиляционной решетки. В верхней части данного элемента имеется отверстие, которое предназначено для подсоединения трубы воздуховода. В нижней части изделия располагаются отверстия, которые нужны для удаления из кухонного помещения воздуха за счет естественной циркуляции в период, когда вытяжка находится в не рабочем состоянии.

Для установки гофры подойдет решетка с выступом. Вокруг отверстия данного элемента имеется бортик с размером 2-3 см, на него производится надевание гофры. После этого она фиксируется при помощи хомутов с подходящими размерами.

Гофра к вытяжке подключается также. На ней имеется специальный выступ, на который производится установка гофрированного воздуховода. После этого нужно выполнить стягивание при помощи хомутов с требуемыми размерами.

Как установить купольную вытяжку

На современном рынке бытовых приборов особой популярностью пользуются вытяжки с купольными формами. Они гармонично вписываются в кухонное помещение и идеально справляются со своими функциями. Данные изделия в свою очередь разделяют на несколько подвидов:

  • каминные (пристенные). Крепление данных приборов осуществляется к поверхности стены. Устройство изделий этого вида похоже на вентиляционные системы для каминов;
  • угловые. Вытяжки с данной конфигурацией в кухонных помещениях встречаются редко. Их устанавливают только в случаях, когда плита находится в углу;
  • островные. Данные варианты монтируют только в больших помещениях, к примеру, в столовых. Они подходят, когда газовая плита установлена в центре комнаты. Крепление приборов производится к поверхности потолка.

Виды вытяжек

Для того чтобы правильно установить купольную вытяжку, требуется знать главные особенности данного процесса. Желательно доверить данную работу профессионалам, они смогут выполнить все правильно и качественно.

Вариант установки купольной вытяжки

Если же вы решили провести самостоятельную установку вытяжки, то обязательно запомните несколько важных рекомендаций:

  • чтобы произвести установку требуется вытяжку подвести к вентиляционной системе и подключить устройство к электрической сети;
  • желательно кухонное помещение заранее обставить мебелью, а уже после этого произвести разметку расположения вытяжки. При этом обязательно нужно учитывать показатели высоты нахождения этого устройства;
  • далее требуется высверлить отверстия для дюбелей. К ним при помощи болтов монтируем опоры, на которые надевается основа вытяжного прибора;
  • после этого выполняется соединение специального отвода вытяжного устройства с гофрированным воздуховодом, при этом обязательно соблюдается герметичность;
  • в конце проверяется работоспособность вытяжки и надевается верхний кожух прибора.

Требования к подключению

Установка вытяжки должна выполняться правильно, с учетом всех важных требований. Обязательное условие при монтаже данного устройство – это соблюдение заземления имеющейся электрической розетки. Если вы не знаете, как выполняется данный процесс, то лучше прибегнуть к профессиональной помощи.

Правильное подключение кухонной вытяжки к вентиляции

Практически в каждом доме, квартире имеется вентиляционная система, к которой можно произвести подключение вытяжки. В ванной и туалете обычно устанавливаются специальные отдушины с решетками, которые и выводят в общую шахту.

Устройство подключения к вентиляции

Особенности монтажа устройства зависят от выбора способа подключения. Вытяжное устройство может выходить в область вентиляционного отверстия или сразу же за пределы комнаты, к примеру, на улицу. Если в кухонном помещении присутствует отдельный канал для отведения воздуха, то это существенно упростит процесс установки.

Установка отдельного канала сможет предотвратить многие проблемы, которые часто возникают при пользовании общей вентиляции. Зачастую выведенный воздух, испарения, жир, копоть, которые выходят в общую вентиляционную систему приводят к образованию воздушной пробки, которая может вызвать нарушение обмена воздуха во всех квартирах.

Выведение вытяжки в отдельный канал отведения воздуха

Чтобы предотвратить все неприятные ситуации и проблемы, лучше сделать отдельный канал для отвода воздуха. При его организации стоит учитывать следующие действия:

  • во внешней стене требуется просверлить отверстия при помощи алмазного бура;
  • после этого устанавливается предохраняющая решетка с обратным клапаном;
  • к обратному клапану проводим вытяжку;
  • обратный клапан может быть выполнен из двух двигающихся створок, которые устанавливаются в канал воздуховода;
  • после того как вытяжное устройство включается, створки открываются, а после его отключения они закрываются. Это позволит защитить помещение от попадания в него холодного воздуха.

Установка выведенной вытяжки и подсоединение ее к вентиляции является сложным процессом. Во время него требуется соблюдать все установленные требования и правила, от которых зависит дальнейшее правильное функционирование данного прибора. Чтобы ее правильно соединить с вентиляцией, обязательно нужны воздуховоды, которые могут быть выполнены из пластикового или гофрированного алюминиевого материала Лучше предварительно изучить характеристики и особенности данных изделий.

technosova.ru

Как установить и спрятать гофру от вытяжки на кухне

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции. Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.

Содержание статьи

Выбор оптимального диаметра канала

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке. При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

  • 100 мм;
  • 120 мм;
  • 125 мм;
  • 150 мм.

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования.

Как установить гофру на вытяжку и проложить вентиляционный канал?

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

  • хомуты;
  • герметик на силиконовой основе;
  • переходники с квадратного на круглый;
  • алюминиевая лента;
  • решетка с обратным клапаном.

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

  • Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
  • Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
  • Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
  • После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

После установки вытяжки делают проверку ее работоспособности. Для этого к включенной системе подставляют лист бумаги. Если он втягивается, установка проведена правильно.

Как спрятать гофру от вытяжки?

Гофра, закрепленная на стене или уложенная на кухонную мебель, может испортить вид интерьера. Поэтому ее маскируют разными способами.

Короб из гипсокартона

Одним из надежных способов маскировки гофры является зашивание трубы в короб из гипсокартона.

Сначала по размерам трубы делают каркас, а затем зашивают его отделочным материалом и проводят финишные работы.

Работы по маскировке гофры в гипсокартонный короб проводят в такой последовательности:

  • Выполняют разметку, по которой будут установлены металлические профили на потолок и стену. От концов каждого профиля проводят перпендикулярные линии. Они соединяются в точках, где будет размещен третий профиль.
  • Просверливают отверстия для саморезов. Их выполняют через профиль.
  • В отверстия фиксируют дюбеля.
  • Закрепляют профили.
  • Углы, расположенные у вытяжки, оснащают металлическим уголком.
  • Все профили скрепляют друг с другом поперечными элементами.
  • На металлический каркас фиксируют гипсокартонные листы.

Затем проводят декоративную отделку короба. Внешний стык панелей декорируют пластиковым уголком.

Отделка пластиком

Часто гофру маскируют за пластиковыми панелями. Они практичны и в сочетании с пластиковым потолком выглядят эстетично. Работы аналогичны предыдущим, только вместо гипсокартонных листов применяются пластиковые панели. Можно подобрать их цвет в соответствии с дизайном кухни.

Маскировка за накладкой

Если гофра будет скрыта в потолке, для маскировки ее участка до вытяжки используют декоративную накладку.

Этот элемент обычно продают в комплекте с вытяжным оборудованием.

Изделие представляет собой канал с квадратным сечением и тремя стенками.

Прокладка канала через мебель

Чтобы проложить гофру через мебель, нужна подготовка. Для работ понадобится:

  • электролобзик;
  • болгарка;
  • ножовка по металлу;
  • плоскогубцы;
  • монтажная пена;
  • наждачка;
  • рулетка;
  • молоток;
  • дрель;
  • уровень.

Сперва делают обратный клапан-хлопушку, препятствующий попаданию воздуха из трубы вентиляции в помещение. Выполняют его из тонкостенного алюминия или оцинковки. Его располагают на шкафу. Впоследствии ее крепят к мебели на монтажный клей.

После примерки хлопушки на шкафу размечают отверстие. Затем необходимо очертить и бока короба обратного клапана.

Последовательность работ со шкафом:

  • Элемент мебели снимают со стены.
  • В нижней доске вырезают отверстие для вытяжки. Для этого размечают прямоугольник по обрамлению вытяжки и делают отверстие для пилы лобзика. Аккуратно вырезают нужное отверстие.
  • Убирают полки и проделывают в них отверстия для воздуховода. В верхней доске создают отверстие для хлопушки, оставив припуск с каждой стороны по 3 мм.

Затем в уложенный на заднюю стенку шкаф вставляют гофру. Верхний край трубы необходимо сформировать в квадрат под отверстие в верхней доске. Затем просовывают гофр в дырку и надрезают углы на 2 см, чтобы загнуть края в стороны.

Шкаф с гофром можно устанавливать на место. Отогнутые полоски гофра и дерева шкафа на углах неразрывной линией смазывают силиконом. В вентиляционное окно вставляют короб с хлопушкой.

Излишки силикона убирают тряпкой, смоченной в уксусе.

Осталось установить вытяжку:

  • В вырез нижней доски шкафа вставляют оборудование.
  • Гофр отжимают патрубком вверх, не одевая.
  • Фиксируют вытяжку к шкафу шурупами.
  • Надевают гофр на патрубок и крепят его хомутом. Главное — не герметизировать это соединение, поскольку его придется чистить.

Важно заранее продумать расположение розетки и проведение электропроводки для вытяжки. Особое внимание уделяется заземлению. Нельзя заземляться через газовые трубы или водопровод.

Фото удачно установленных воздуховодов в интерьере кухни

Незаметные воздуховоды для вытяжки из гофра практичны и долговечны. Их обычно скрывают за декоративной отделкой, как на фото ниже.

Красиво проложить вентиляцию из гофрированной трубы можно с использованием доступных материалов. Перед работой определяют маршрут прокладки канала и способ его маскировки. Для эффективной работы системы важно правильно подобрать диаметр труб для воздуховода.

Т С

ventilsystem.ru

фото идеи чем закрыть вентиляционную гофру, примеры монтажа своими руками

Здравствуйте, уважаемый читатель! Сегодня у нас пойдет речь о том, как спрятать трубу от вытяжки на кухне.

Мы расскажем о способах маскировки воздуховодов, используемых материалах, рассмотрим, как декорировать вытяжку своими руками, приведем советы специалистов, разберем ошибки при проведении монтажных работ. Вы узнаете и увидите примеры наиболее практичных конструкций.

Зачем скрывать трубы

Кухонные вытяжки бывают двух видов.

Циркуляционные вытяжки, которые очищают воздух с помощью фильтра и возвращают обратно в помещение. Не требуют подсоединения к вентиляционной шахте здания, соответственно для них не нужен воздуховод и маскировать ничего не надо.

Проточные вытяжки, которые удаляют загрязненный воздух из кухни. Они гораздо эффективней очищают, но требуют подключения к вентиляционной системе через гофрированный рукав, который имеет непривлекательный вид, не украшающий интерьер кухни. К тому же, если вентиляционная шахта расположена на другой стороне кухни, длина воздуховода может составить несколько метров. Поэтому вопрос о скрытии вытяжной трубы возникает одновременно с процессом установки всей системы.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

  • Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
  • Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

  • Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.

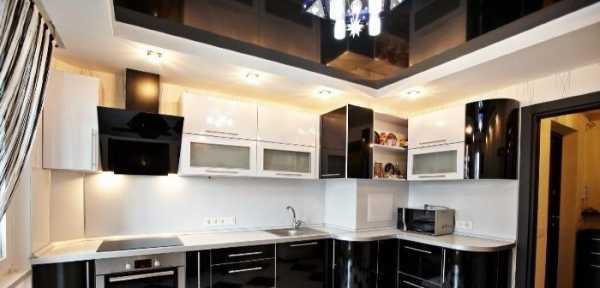

  • Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
  • Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Какой способ лучше

Самым рациональным вариантом маскировки будет тот, который наилучшим образом подойдет для интерьера вашей кухни.

Наиболее простым способом считается замена гофры пластиковым воздуховодом. Но надо учитывать, что он эффективен только в случаях расположения вытяжки недалеко от вентиляционного отверстия. Кроме того, короб из пластика должен вписаться в цветовой дизайн кухни. В ином случае его придется окрашивать или оклеивать подходящими обоями.

Если рукав длинный, простирается через все помещение, то наилучшим вариантом будет подвесной потолок, позволяющий полностью скрыть вытяжную трубу.

Наиболее дешево будет окрасить гофру и отделать её простыми декоративными элементами.

Выполнить работу самому или вызывать мастера

Чтобы установить короб из пластика или гипсокартона, нет смысла прибегать к услугам мастеров. Вы сможете проделать эту работу самостоятельно.

Если же приходится устраивать навесной или натяжной потолок, лучше воспользоваться помощью профессионалов.

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Гипсокартон приобрел большую популярность как отделочный материал. Он доступен по цене, удобен при монтаже, что позволяет собирать конструкции из него самостоятельно, без привлечения мастеров. Короб из ГКЛ можно окрашивать, шпаклевать, отделывать обоями, плиткой, мозаикой. При монтаже надо учитывать хрупкость материала.

Дерево при хорошей обработке будет гармонично сочетаться с фасадом кухонного деревянного гарнитура, надежно исполняя и защитные функции.

Маскировка труб своими руками

Установку декоративных коробов можно произвести своими руками, даже не обладая большими навыками домашнего мастера. Здесь важно заранее определиться с вариантом отделки трубы, подобрать нужный материал и крепежные элементы.

Необходимые инструменты и материалы

Из инструментов понадобятся следующий набор:

  • электродрель;
  • шуруповерт;
  • перфоратор;
  • ножницы для работы с металлом;
  • для работы с деревом и гипсокартоном – электролобзик;
  • линейка;
  • уровень.

Для крепежа следует приобрести:

  • дюбеля необходимого размера;
  • саморезы;
  • металлопрофили;
  • крепежные винты;
  • хомуты для крепления воздуховода.

Прежде чем покупать материалы, следует определить размеры конструкции и рассчитать объем покупки.

Ход работ

Для скрытия гофры чаще всего сооружают декоративный короб из гипсокартона.

  1. Работу начинают с обмера пространства и воздуховода, наброска проекта монтажа.
  2. Производят с помощью линейки и уровня разметку карандашом на стене. По стене, а затем по потолку, прикрепляют дюбелями направляющие профили, затем крепят к ним саморезами вертикальные отрезки.
  3. Рукав гофры закрепляют в отверстиях вытяжки и вентиляционной шахты, размещая внутри каркаса.
  4. По профилям обшивают каркас гипсокартоном, используя саморезы.
  5. Изготовленный короб можно отделывать в соответствии с интерьером кухни: красить, обклеивать обоями, использовать другие материалы.

Советы специалистов

Рассмотрим некоторые нюансы маскировки вытяжной трубы.

При выборе пластикового воздуховода важно предусмотреть, чтобы его диаметр был не меньше, чем диаметр отверстия вентиляционной шахты.

Пластиковый рукав длиной свыше 3 метров – не лучшее решение.

Дополнительная светодиодная подсветка реально преобразит кухонное пространство. Она поможет сделать выступ короба незаметным, либо, наоборот, выделить его в кухонном фасаде.

Если отверстие вентиляционной шахты размещено в стороне от вытяжки, рукав можно повернуть и проложить сквозь боковую стенку следующего навесного шкафчика.

Как маскировать стояки отопления

Маскируют стояки отопления несколькими способами.

Заделывают трубы в стену или пол. Способ трудоемкий, но главный его недостаток – при повреждении трубы или протечке, стену или пол придется разбирать.

Скрывают трубы декоративным коробом из гипсокартона. Размечают место для крепления металлического каркаса с учетом того, что между трубой и коробом должно быть не менее 3 см пространства. Крепят каркас с горизонтальными перемычками. Затем обшивают его листами ГКЛ. Стыки обклеивают серпянкой, шпатлюют, затирают. Далее оформляют короб декоративными материалами либо окрашивают в тон помещения.

Подобным образом, можно замаскировать трубы канализации, водопровода, а при соблюдении мер безопасности – газопровода.

Маскировку таких коммуникаций лучше проводить в период их прокладки, что позволит установить короба в наибольшей степени незаметно.

Что лучше гипсокартонный короб или натяжной потолок?

Потолок совсем спрячет рукав, его не будет видно. Но если у вас потолок ниже 2,60 в кухне, то вариант размещения воздуховода над подвесным потолком исключен.

Гипсокартонный короб только замаскирует вытяжную трубу, останется выступ. Но если устройство впишется в интерьер, этого будет достаточно.

Навесной потолок, обустроенный из панелей или потолочных плиток, в случае необходимости, можно легко разобрать. Иногда требуется демонтировать только часть конструкции, находящуюся под воздуховодом.

Как установить гофру на вытяжку

Гофрированные воздуховоды представляют собой мягкие, невесомые изделия из алюминия. Удобны в монтаже, хорошо изгибаются под любым углом.

Во время установки гофру лучше растягивать, чтобы впоследствии грязь не накапливалась в её ребристой поверхности.

Диаметр рукава должен либо совпадать, либо чуть превышать размер выводного отверстия у вытяжки. В это отверстие устанавливают пластиковый цилиндр с обратным клапаном.

На данный цилиндр надевают конец гофры и закрепляют хомутом. Другой конец гофры соединяется аналогично с вентиляционным отверстием через специальный воздуховод. Включают вытяжку, прикладывают к ней лист бумаги. Если бумага держится, значит тяга есть.

Частые ошибки

Наиболее часто совершаются ошибки при установке гофры или пластикового воздуховода. Так, для монтажа пластиковой или гофрированной трубы важно, чтобы её сечение совпадало или превосходило по размерам площадь выходного патрубка очистителя воздуха. При покупке рукава и вытяжного оборудования на это следует обратить внимание.

Гофрированную трубу нужно устанавливать максимально растянутой, что не всегда соблюдается. Её изгибы не должны быть меньше диметра самой гофры.

При прокладке пластикового трубопровода углы изгибов должны быть тупые.

Примеры работ

Примеры работ приведены на следующих фото.

Монтаж каркаса для короба:

Установка короба из гипсокартона:

Маскировка гофры в навесном шкафчике:

Пластиковый воздуховод:

Короб из гипсокартона с подсветкой:

Видео с инструкцией и примером монтажа в гипсокартон:

Заключение

Мы надеемся, что статья принесет вам пользу и вы примете правильное решение по обустройству вытяжного оборудования, удачному размещению его в интерьере кухни. Желаем удачи в благоустройстве вашего жилища, подписывайтесь на наши статьи и делитесь полученными знаниями в соцсетях.

Загрузка...

vseotrube.ru

Установка вытяжки на кухне своими руками: полезные советы


Хочется свежести, чистого воздуха. И не только на улице, но и своем жилище. Особенно много посторонних запахов возникает на кухне во время приготовления пищи. Обеспечить комфортные условия и благоприятный микроклимат поможет установка вытяжки на кухне. Современные производители предлагают различные устройства для очистки воздуха в бытовых помещениях. Они отличаются по мощности, способам очистки и установки, дизайну и бюджету. Как сделать вытяжку на кухне, когда выбор сделан, оборудование приобретено и встает только вопрос его монтажа.

Рассмотрим, как установить вытяжку на кухне своими руками. Перечень мероприятий, которые необходимо провести для установки зависит от нескольких факторов:

  • вида вытяжного устройства;
  • системы вентиляции в помещении;
  • системы электроснабжения;
  • вида выбранного воздуховода.



Общие принципы проведения работ

Сделать вытяжку на кухне не сложно, но существуют определенные требования по безопасности, которые нужно соблюсти. Это касается прочности крепления, обеспечения в квартире нормального воздухообмена, и защиты от удара током.

Проектируйте электрическую разводку заранее.

Предусматривается подключение на кухне к электричеству. Система должна иметь заземление. В новых домах предусмотрен соответствующий контур и установлены евро-розетки. Если подключение дома к электроснабжению требует провести заземление, то следует пригласить электрика – профессионала с допуском к подобным работам. Розетку лучше установить недалеко от места подключения, защитить от попадания влаги, не допускать свисания провода над плитой.

Внимание! Перед монтажом и установкой тщательно ознакомьтесь с инструкцией производителя и включите прибор, чтобы убедиться в его работоспособности.

Монтаж вытяжки на кухне начинается с разметки, которая обеспечит расположение вытяжки по оси, проходящей по центру плиты или варочной поверхности. Правила установки требуют обеспечить высоту крепления при пользовании газовыми плитами – 80 см, электрическими – 70 см.

Правильно выбирайте расстояние до плиты

Установка вытяжки на кухне своими руками потребует от вас сноровки и наличия минимального количества инструментов:

  • дрель или перфоратор;
  • уровень;
  • отвертка, шуруповерт;
  • нож и пилка по металлу;
  • рулетка, линейка;
  • карандаш.

Набор необходимых инструментов

В комплект к вытяжке необходимо приобрести крепления гофры, решетку, для оформления места присоединения к вентиляционной шахте, гофру и короб.



Особенности монтажа различных систем

В зависимости от принципа очистки воздуха кухонные вытяжки делятся на:

  • Проточные, обеспечивающие принудительную очистку загрязненного воздуха и отвод его в вентиляционную систему дома или на улицу.
  • Циркуляционные, очищают воздух внутри помещения через угольные фильтры внутри корпуса и не требуют выхода в вентиляцию. Устанавливать такую вытяжку проще, но она менее эффективна, чем проточная. Основные задачи монтажа — максимально надежно закрепить саму конструкцию и решить, как подключить вытяжку на кухне к электрической розетке.

В зависимости от типа крепления, вытяжки делятся на несколько видов:

  1. Подвесные. Чаще, это плоские вытяжки, не подключенные к воздуховоду. Крепятся к нижней части шкафа с помощью имеющихся в комплекте крепежных элементов. Чтобы получить доступ к отверстиям для крепления, необходимо снять фильтры вытяжки. Вначале делается разметка, с помощью карандаша намечаются точки для отверстий. Затем проводится сверление, проверяется уровень и соединение элементов. Подключение вытяжки состоит в том, чтобы включить ее в розетку.
  2. Настенные. Имеют разнообразный дизайн корпуса. Крепление предусматривает устройство рамки из металлического уголка, которая станет опорой для корпуса. Рамка крепится к стене дюбелями. В случае, если мешает газовая труба, крепление должно делаться с помощью длинных саморезов-шпилек. Они имеют на одном конце резьбу с гайкой, другой вкручиваются в стену. Корпус вытяжки прикручивается к шпильке с помощью гайки на требуемом расстоянии от стены. Если длины самореза недостаточно, используются деревянные бруски для наращивания.
  3. Встраиваемые. Органично вписываются в интерьер, так как основная их часть находится внутри навесного шкафчика или полки. Установка встроенной вытяжки начинается с примерки, которую удобнее проводит на висящем шкафчике. Устанавливаемый корпус помещают в шкаф над плитой. Проверяются расстояния по разметке, уровень и центруют. Если все необходимые параметры приведены к норме, делают разметку отверстий для крепления. Затем кухонный шкафчик снимают со стены и прорезают необходимые отверстия в нижней части и полках, в зависимости от того, требуется ли вывод в систему вентиляции. Для начала сверлом проделывают отверстия внутри контура разметки, а затем дорезают профиль лобзиком.
  4. Островные вытяжки. Это современные установки вытяжки на кухне, крепятся к потолку в любой части помещения. В данном случае важно определиться с видом устройства. Если нет возможности протянуть воздуховод в вентиляционную шахту, используют циркуляционную плоскую вытяжку, которую оформляют декоративным куполом.

Рассмотрим, как правильно установить вытяжку на кухне с монтажом воздуховода.

В бытовых целях используется два вида:
1. Пластиковые;
2. Металлическая (алюминиевая) гофра.

Пластиковые воздуховоды имеют гладкую поверхность и не создают сопротивления воздуху. Они дороже гофры и более сложные в сборке, но смотрятся эстетично и не требуют устройства дополнительного короба.



Монтаж воздуховода из пластика

  1. Начертить оптимальную схему прокладки, учитывая, что каждый поворот значительно снижает уровень очистки.
  2. Купить короб для вытяжки на кухне, соединительные элементы и переходники в соответствии со схемой. Производители предлагают полный перечень комплектующих для сборки: поворотные углы, переход от вытяжки в короб, панели на стену и детали крепежа и т.д. Важно правильно просчитать размеры всей конструкции.
  3. Собрать конструкцию, соединив все элементы переходниками.

Важно! Для увеличения мощности вытяжного оборудования места соединения обработайте силиконовым герметиком.



Монтаж металлического воздуховода

Открытая гофрированная труба не всегда вписывается в интерьер, поэтому следует заранее предусмотреть, как ее скрыть. Можно зашить ее в конструкции из гипсокартона на потолке или устроить короб. При этом следует помнить о том, что в трубе будут скапливать загрязнения, и ее периодически придется менять.

Сделанная вытяжка на кухню своими руками обеспечит доступ в укромные уголки и облегчит уборку.

Монтаж воздуховода следует проводить, определив наиболее прямой путь к вентиляционной шахте, не допуская перелома трубы. В таком порядке проводятся работы при установке настенной, встроенной или телескопической наклонной вытяжки:

  1. Выбрать трубу диаметром, соответствующим размеру выходного отверстия.
  2. Максимально растянуть трубу для уменьшения шума.
  3. Отрезать гофру с небольшим запасом для крепления.
  4. Надрезать края и загнуть их наружу.
  5. Зафиксировать с помощью хомута на патрубке.
  6. Протянуть трубу через вырезанные отверстия.
  7. Крепление гофры вытяжки к вентиляционной шахте при помощи специальной решетки, которая крепится на место отверстия в шахте.

Установка вытяжки на кухне не должна отразиться на качестве воздухообмена в помещении.

Вентиляционный канал нельзя перекрывать полностью. Для этого решетки имеют не только отверстие для воздуховода, но и специальный антивозвратный клапан, установленный для обеспечения циркуляции воздуха.

Имеет право на жизнь и самодельная вытяжка для кухни. Если размеры отверстия не позволяют установить готовую решетку, можно установить дополнительный короб, сделанный с двумя отверстиями и клапаном – хлопушкой. Хлопушка изготавливается из легкой алюминиевой или жестяной пластинки и удерживается тонкой пружинкой. Когда работает вытяжка и воздух проходит под давлением, клапан поднимается и обеспечивает его выход. При выключении вытяжки, заслонка опускается и открывается отверстие для естественной вентиляции.

Обратный клапан для воздуховода

Встраиваемый обратный клапан используется при выводе воздуха на улицу. В наружной стене просверливается отверстие, устанавливается решетка с обратным клапаном. Он будет перекрывать доступ холодному воздуху с улицы при неработающей вытяжке. Присоединение воздуховода выполняется по общим правилам.



В заключение

Выбирая и монтируя вытяжку на кухне, пользуйтесь советами специалистов. Грамотное проведение работ поможет сделать свой дом комфортным и благоприятным для проживания.


ventilyaciyadom.ru

Подробное руководство по установке и подключению вытяжки своими руками

Установить вытяжку своими руками – задача вполне посильная для домашнего мастера даже в том случае, когда оформление кухни завершено. Главное условие – надежное заземление и зануление прибора (подключение металлических частей к “глухой” нейтрали). Заранее также надо определиться с выбором конкретного типа вытяжки.

Как выбрать вытяжку

Приобретая устройство, необходимо учитывать размеры кухни и оборудование, для которой оно предназначается. Ширина вытяжки должна быть не меньше поверхности плиты.

Вторым важным моментом является мощность прибора. Для маленькой кухни можно приобретать устройство средней мощности, а при кухне большого размера подойдут мощные агрегаты.

Внимание следует обращать и на соответствие дизайна вытяжки интерьеру: она должна гармонично в него вписаться. При сегодняшней широте выбора моделей это не составляет труда.

В соответствии с вариантами установки приборы делятся на следующие виды:

  • Купольные являются наиболее мощными, внешне похожи на зонтик с отходящей от него трубой.
  • Встраиваемые – вытяжная труба этой модели убирается в шкаф, в то время как сама панель выдвигается во время приготовления пищи. Такой вариант является прекрасным решением для небольшой по размерам кухни.
  • Плоские – вытяжную трубу заменяет фильтр, вследствие чего прибор более компактен, однако отличается небольшой мощностью.

Более подробно о выборе вытяжки читайте в этом материале.

Расчет высоты установки вытяжки

Высота определяется в зависимости от выбранной модели. К прибору приложена инструкция, в которой указывается расстояние, на котором необходимо монтировать устройство. Как правило, монтаж осуществляется примерно в 65-90 см от плиты. Превышение нижнего порога недопустимо, поскольку может привести к расплавлению вытяжки или ее отдельных частей. Что касается верхнего порога, его можно выбирать в соответствии со своим ростом.

При использовании электрической плиты порог ниже (он составляет 65-70 см), а в случае газовой плиты порог выше – от 75 до 90 см.

Варианты купольной вытяжки и процесс установки

Приборы купольного типа бывают:

  • Пристенные (каминные) – их крепление производится на поверхность стены. По устройству напоминают вентиляционные системы, предназначенные для каминов.
  • Угловые– используются в редких случаях, при расположении плиты в углу.
  • Островные – их установка целесообразна на кухнях больших размеров, в частности – в столовых, где плита находится в центре кухни. Такие вытяжки крепятся непосредственно к потолку.

Материалом для изготовления вытяжек в большинстве случаев служит нержавеющая или эмалированная сталь, иногда встречаются модели из пластика или дерева. Купольные вытяжки работают в разных режимах. При установке выходящего на улицу или в систему вентиляции воздуховода функция прибора заключается в выводе воздуха из помещения.

При невозможности вывода воздуховода рекомендуется установка циркуляционной системы, которая пропускает воздух через фильтр и возвращает его обратно в помещение. Есть модели, которые могут работать в обоих режимах.

  • Чтобы произвести установку купольной вытяжки, надо гофру подвести к вентиляционной системе дома и осуществить подключение к электросети. Иногда появляется необходимость в наращивании проводки или гофры.
  • При самостоятельном проведении работы до ее начала необходимо закончить оборудование кухни мебелью. Затем можно переходить к разметке расположения прибора с учетом рекомендуемой высоты.
  • Для крепления вытяжки надо выдолбить или высверлить отверстия для дюбелей. К ним на болтах крепятся опоры. На них надевается основа вытяжного устройства.
  • Специальный отвод вытяжки соединяется с гофрой воздуховода с соблюдением предельной герметичности.
  • Проводится проверка работоспособности прибора, после которой надевается верхний кожух.

Установка встраиваемой модели

Монтаж встраиваемой вытяжки осуществляется внутри кухонного шкафа. Возможна также установка вытяжной панели на выдвижной механизм, благодаря чему прибор становится абсолютно скрытым, однако такая работа требует наличия определенных навыков и некоторой профессиональной подготовки.

Вариант монтажа без выдвигания-задвигания является более упрощенным. Для его осуществления надо проделать следующие действия:

  • В первую очередь следует собрать шкафчик, в котором будет располагаться вытяжка. Возможно и использование уже имеющегося, хотя его придется немного перестроить. При изготовлении и монтаже шкафчика необходимо учитывать размеры кухни и уровень расположения вытяжки.
  • Дно планируемого шкафчика поднимается на высоту самого устройства. В дальнейшем вытяжка должна быть прикреплена к этому дну. Производится прочное крепление боковых стенок к крышке шкафчика, дно крепится с помощью евровинтов.
  • Сверху делается прорезь для воздуховода. Для этого можно использовать ножовку или лобзик.
  • Производится крепление корпуса вытяжки. Дно шкафчика необходимо снять и перенести на его поверхность схему отверстий, которые требуются для гофры и крепежных болтов.
  • После высверливания и вырезания отверстий корпус крепится ко дну. Затем надо прочно скрепить всю конструкцию и установить ее на прежнее место.
  • Последним шагом является протягивание воздуховода и его герметичное закрепление. Кабель вытягивается к предварительно подготовленной розетке, после чего прибор можно испытать.

Аналогичным способом производится установка телескопической вытяжки: по сути это та же встраиваемая модель, имеющая несколько конструктивных особенностей (к монтажу они не относятся).

Как установить плоскую вытяжку

Плоские (подвесные) модели, как правило, не имеют воздуховода. Они оснащены фильтром для очистки воздуха. Любой вид вытяжного устройства можно запускать в режиме повторной циркуляции (очистки воздуха с помощью встроенного фильтра) либо в режиме вывода воздуха на улицу. Фильтры необходимо менять по крайней мере дважды в год.

Сам процесс монтажа вытяжной модели не представляет сложности. Прибор имеет особое крепление – остается лишь перенести отметки на поверхность стены. Расстояние между ними должно соответствовать отверстиям на креплении. Просверлив стену, надо забить дюбели и произвести крепление навесов с помощью отвертки или шуруповерта. На них закрепляется вытяжной прибор, после чего производится подсоединение к сети.

Установка гофры на вытяжку

  • В случае расположения вентиляционного отверстия над плитой его соединение с вытяжкой осуществляется с помощью небольшого переходника. Однако во многих случаях они разделены большим расстоянием. В этом случае необходимо смонтировать для вытяжки специальный воздуховод, представляющий собой гладкую трубу из пластика или гофрированную на основе пластика или алюминия.
  • При выборе гладкой трубы круглой или квадратной формы требуется дополнительное приобретение соединительных колен для обхода углов. Помимо этого, необходимо два переходника: один используется для крепления на вытяжном устройстве, второй – для вентиляционного отверстия.
  • Соединения и стыки тщательно промазываются герметиком.
  • Если воздуховод можно спрятать в настенном шкафу, рекомендуется использовать гофру: она обойдется дешевле, к тому же монтировать ее гораздо легче. В этом случае нет необходимости в использовании переходников: гофра прекрасно огибает углы.
  • До начала установки гофру нужно максимально растянуть: это значительно сократит производимый в процессе работы вытяжки шум.
  • При выборе диаметра трубы необходимо ориентироваться на параметры выходного отверстия вытяжки.
  • Фиксация гофры на патрубке вытяжки осуществляется с помощью хомута, а на отверстии вентиляции – с использованием специальной решетки.

Поскольку со временем в воздуховоде скапливается гарь, препятствующая свободному прохождению воздуха, его надо хотя бы дважды в год чистить или заменять новым.

Подключение к вентиляции

В любом доме имеется система естественной вентиляции, к которой можно осуществить подключение кухонной вытяжки.

Работа по подключению несложная. Для нее потребуется особый щиток, оснащенный отверстием для крепления трубы, который закрепляется на месте решетки вентиляционной отдушины.

Проблема может состоять в следующем: в старых многоэтажных домах не предусмотрена установка вытяжных приборов. По этой причине отсутствуют и индивидуальные вентиляционные каналы: есть один общий канал. При подключении жильцами вытяжек в вентиляционной системе меняется давление воздуха. В итоге запахи затягиваются в вентиляционные отверстия соседних квартир или (при установке вытяжного устройства и обратного клапана) приборы “соревнуются” по мощности. В таких случаях есть несколько вариантов решения:

  • Радикальным решением является смена жилья. В новостройках имеются индивидуальные вентиляционные каналы.
  • Можно прибегнуть к помощи специалиста по вентиляции, который произведет оценку состояния вентиляции и даст совет по выбору модели, которую можно устанавливать, не нанося вреда соседям. При необходимости вентиляционщик произведет чистку воздуховодов шахты.
  • Прекрасным решением является приобретение рециркуляционного устройства.

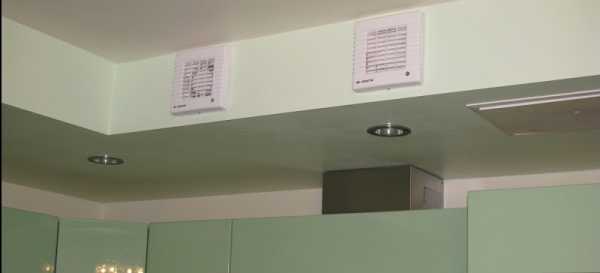

  • Также можно создать индивидуальную систему вентиляции, при которой устраивается вентиляционное отверстие или небольшое окно, ведущее на улицу. Для работы используется перфоратор. Надо рассчитать ход воздуховода на кухне и определить наиболее подходящее место. Готовое окно заделывается решетчатым щитком. Гофра выводится в него.

Выбор места для установки розетки для вытяжки

Подготовка новой розетки для вытяжки должна проводиться до начала установки прибора. При выборе розетки необходимо учитывать, что большинство моделей вытяжных устройств оснащены трехжильными проводами.

Запрещена установка розетки около мойки и возле плиты. Оптимальным вариантом является ее монтаж над навесными шкафами – примерно на высоте 2 метра. Розетку надо переместить влево или вправо от центра вытяжки. При выборе более открытого места можно задекорировать розетку, используя специальный короб. Не следует скрывать ее за громоздкими приборами или подвесными шкафами.

Порой в домах происходят перепады напряжения, в результате которых мотор вытяжки может перегореть или в определенной степени повредиться. Для предупреждения подобной ситуации необходимо произвести заземление розетки.

sekretystroyki.ru
