Основные элементы стропильной конструкции

Стропильный каркас – это, прежде всего, система взаимосвязанных опорных составляющих из древесины или металла. Данные элементы способны придать конструкции нужную форму, величину наклона и равномерно распределить на несущие стены ее вес.

Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.

Стропила бывают двух видов:

1. Наслонными. Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
2. Висячими. Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки —  на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.

Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.

Мауэрлат уменьшает давление на стены постройки и одновременно равномерным образом  распределяет вес, который имеет кровельный пирог. Для крепления балки к верхнему краю несущих стен задействуют анкерные болты ил

vse-pro-stroyku.sqicolombia.net

Чертежи для мансардной крыши 10 на 8. Стропила для мансардной крыши. Крепление ригеля к стропилам

Чертежи для мансардной крыши 10 на 8. Стропила для мансардной крыши. Крепление ригеля к стропилам

Определения

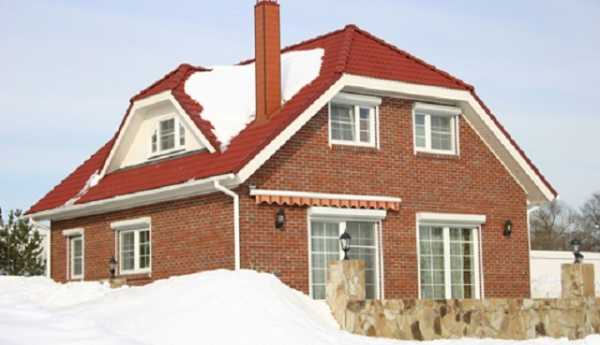

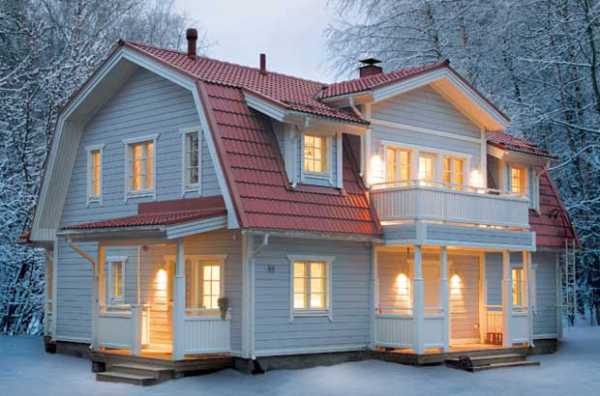

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

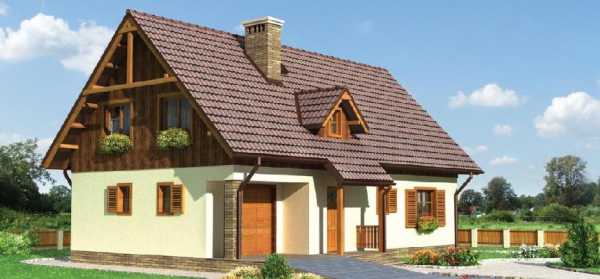

Полумансардная крыша отличается от мансардной тем, что опирается на капитальные боковые стены высотой не менее полутора метров. Полумансарда более выгодно использует пространство: у нее нет участков с низкими потолками, непригодных к эксплуатации в качестве жилой площади.

Вот основные виды мансардных крыш:

Элементы

Чтобы не заставлять читателя путаться в терминах, я приведу еще несколько определений. Вот основные элементы стропильной системы:

Узлы крепления стропильной системы кровли

Стропильная система — это скелет крыши. Именно она отвечает за прочность кровли, ее надежность и сопротивление нагрузкам. При самостоятельном строительстве дома необходимо знать, как правильно сделать узлы крепления стропильной системы, чтобы крыша была надежной и безопасной.

Устройство стропильной системы

Стропильная система состоит из многих элементов, каждый из которых выполняет свою задачу.

• За распределение нагрузок на стены отвечают мауэрлаты. Эти балки принимают на себя вес всей кровли и лежат на стенах.
• Стропильные ноги — это наклонные балки, который и создают необходимый угол наклона крыши.
• Прогоны — это горизонтальные балки, которые скрепляют ноги между собой. Есть коньковый прогон, располагающийся вверху, и боковые, находящиеся с скатах.
• Затяжки расположены горизонтально и не дают стропильным ногам разъехаться, образуя с ними жесткие треугольники.
• Стойки и подкосы (подстропильные ноги) — дополнительные элементы, на которые опираются стропильные ноги. Они упираются в лежни.
• Лежень — горизонтальная балка, находящаяся под коньком, на нее опираются стойки и подкосы. Задача лежня — перераспределить точечную нагрузку от стоек.
• Конек — место соединения скатов кровли.
• Обрешетка — бруски или доски, которые набивают перпендикулярно стропилам. На нее укладывают кровельный материал. Задача обрешетки — распределить его вес.
• Свес — удлиненный край ската, защищающий стены от осадков. Если длины стропильных ног недостаточно для создания свеса, используются дополнительные элементы — кобылки.

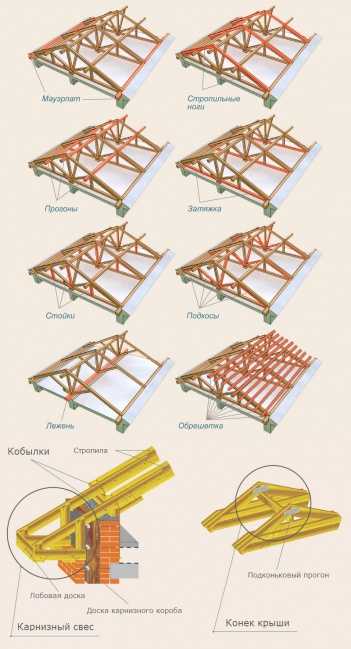

Устройство стропильной системы показано на рисунке.

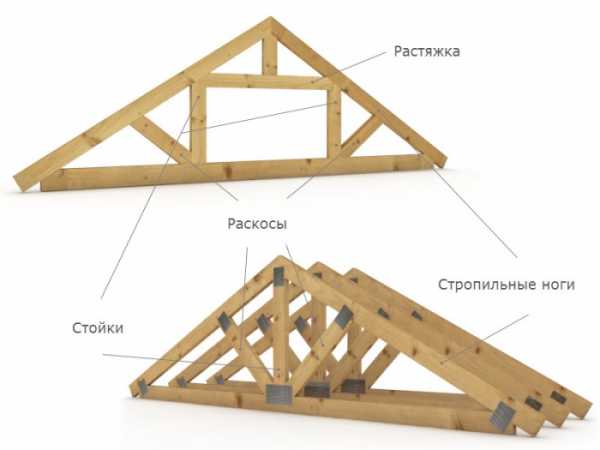

Также в устройстве крыши выделяют стропильные фермы. Это сплошной узел, состоящий из стропильных ног, растяжек, стоек и подкосов (раскосов, укосин). Ферма может быть не только треугольной, но и трапециевидной, сегментной или многоугольной. То, какой тип фермы выбрать, зависит от размеров дома. Если расстояние между стенами составляет 9-18 м, то подойдет треугольная ферма. Для домов шириной от 12 до 24 м используют трапециевидные или сегментные фермы. Если ширина здания больше (до 36 м), то используют многоугольные фермы.

Основными узлами крепления стропильной систему кровли являются это балочный, коньковый и мауэрлатный.

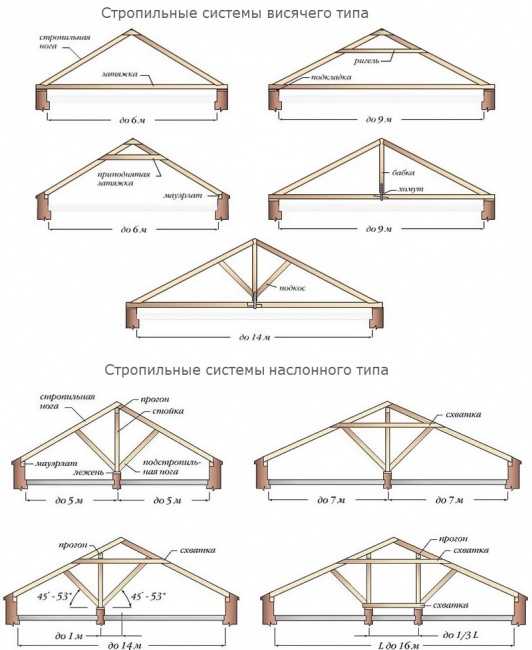

Виды стропильных систем

Стропила могут быть висячими и наслонными.

Висячие опираются на стены и создают распор. Чтобы уменьшить его, в основании стропил делают затяжки, которые соединяют стропила и образуют с ними треугольники. Висячие системы различных типов используются для домов шириной не более 17 м. В зависимости от ширины строения, устраивают их по-разному.

Если ширина дома не больше 9 м, то стропила поддерживаются вертикальным брусом — так называемой бабкой. Она находится под коньком.

Если ширина дома от 9 до 13 м, дополнительно устанавливают подкосы, которые одним концом упираются в стропильные ноги, а другим — в бабку.

При ширине дома 13-17 м используются две вертикальные стойки, соединяющиеся в верхней ригелем (подгоном), как на рисунке.

Наслонные стропила опираются на несущую стену или колонны внутри здания. При таком способе стропило имеет три или больше точек опоры. Наслонный тип стропильной системы создает меньшую нагрузку на стены здания и более прочен, его используют для зданий большей ширины. Такие крыши могут быть устроены по-разному, в зависимости от расположения внутренних стен, они могут быть симметричными или асимметричными.

Как соединяют части стропильной системы

Для соединения деревянных элементов между собой используются гвозди, болты, шпильки, а также металлические пластины и уголки для укрепления узлов. Дополнительно применяются деревянные бруски или пластины.

Методы крепления:

• зубья в шип,
• зубья в упор,
• упор в конец перекладины.

Использование металлического крепежа не уменьшает несущую способность, так как не требуется их врезка, в отличие от крепления, например, методом зубья в шип.

Стропила могут быть не только деревянными, но и металлическими. Для крепления металлических стропил применяют различные уголки, кронштейны, монтажную перфорированную ленту, пластины, болты с гайками или саморезы.

Крепление к мауэрлату

Если стена бетонная, то в ее верхней части делают армированный пояс жесткости, в котором предусматривают шпильки. К ним и будет крепиться мауэрлат.

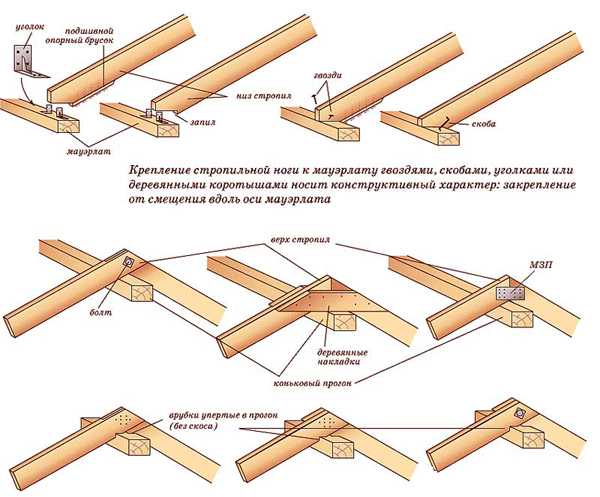

Стропила к мауэрлату можно крепить двумя способами: жестким и скользящим.

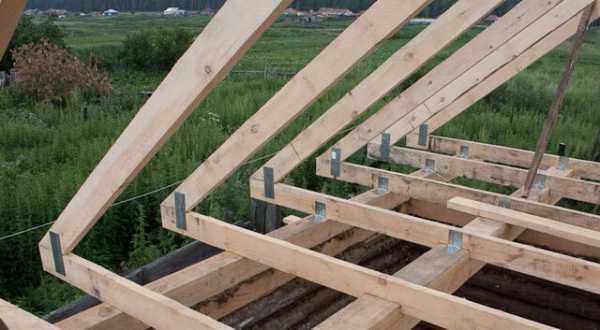

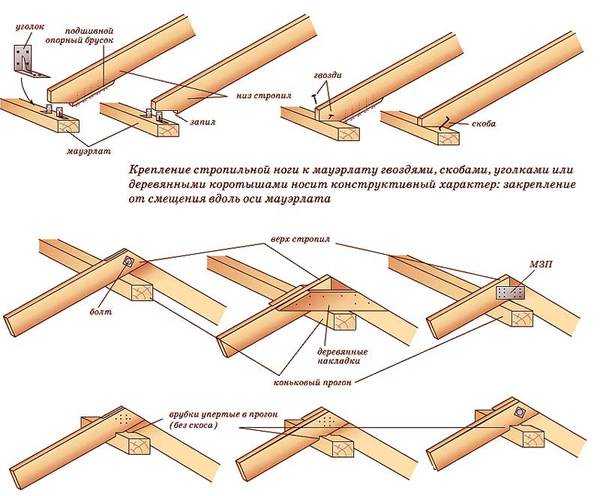

Первый способ более популярен. Для крепления используют специальные уголки с опорным бруском. Есть несколько способов крепления стропилины к мауэрлату.

• Прибивают каждое стропило тремя гвоздями: два их них должны быть перекрещены, а третий расположен вертикально.

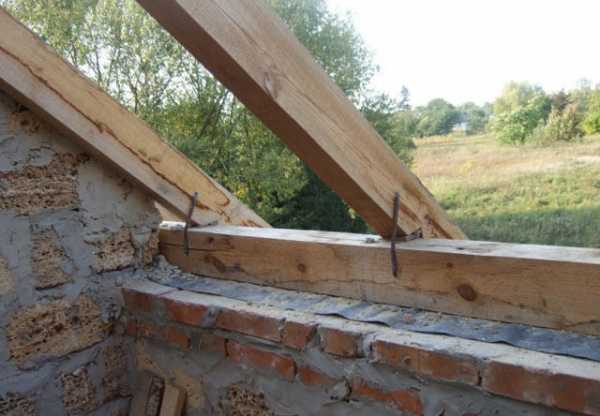

• Крепление с помощью скобы: один ее конец забивается примерно в середину опорного бруса, а другой поворачивают на 90 градусов и забивают в стропило.
• Крепление проволокой-катанкой: из сложенной в 4 ряда проволоки делают хомут, которым прикручивают стропило к брусу. Вместо проволоки используют также специальную перфорированную ленту. Иногда такой способ используют в дополнение к другим методам крепления.

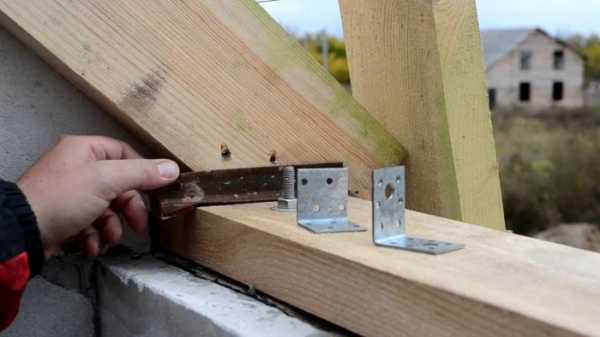

• С помощью уголков: уголок прикручивают шурупами к мауэрлату и стропильной ноге. Лучше применять уголки с двумя рядами отверстий и ребром жесткости.

Недостаток жесткого способа — при оседании здания возможно повреждение стен. Поэтому жесткое крепление применяют в кирпичных зданиях.

Скользящий способ подразумевает, что стропила соединены с мауэрлатом такими крепежными элементами, которые не препятствуют их движению в некоторых пределах. Этот способ используют в деревянных зданиях, которые могут оседать. С помощью особых способов крепления можно достичь того, что стропило будет иметь одну, две или три степени свободы. В последнем случае применяется специальный шарнир.

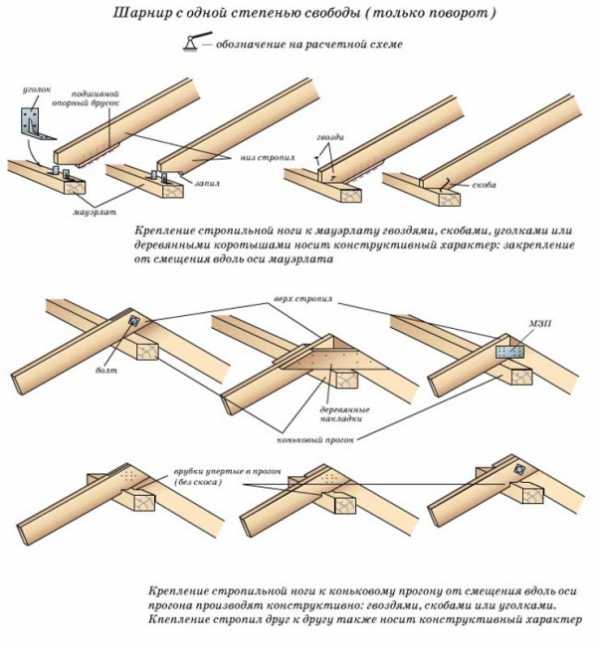

Одна степень свободы подразумевает, что стропило может поворачиваться по кругу. В этом случае они крепится одним гвоздем или шурупом. Две степени свободы — это поворот по кругу и смещение по горизонтали. Для этого стропила к мауэрлату крепятся металлическими скобами. Используются также специальные уголки-салазки.

При скользящем соединении в небольших зданиях с не очень тяжелой кровлей крепление делается без запилов. Если здание большое, рекомендуется этот узел делать с запилом на стропильной ноге.

Важно! Запил вырезают именно на стропиле, а не на мауэрлате, чтобы не повредить и не ослабить балку.

При этом фиксация может быть как жесткой (с упором в балку), так и подвижной (с зубом на внешней стороне). Иногда вместо выпиливания зуба применяют дополнительный брусок.

Коньковое соединение

После того, как стропильная нога укреплена на мауэрлате, переходят к коньковому узлу крепления. Это соединение можно сделать тремя способами: встык, к коньковому прогону и внахлест.

Для крепления встык стропила спиливают в верхней части под углом, равным наклону крыши, и соединяют гвоздями (150 мм), вбивая их в верхние плоскости стропил, так, чтобы гвозди вошли в торец противоположного стропила. Для прочности прикрепляют металлическую пластину или деревянную накладку, которую также прибивают гвоздями или прикрепляют с помощью болтов..

При креплении к коньковому прогону между стропилами дополнительно укладывается коньковая балка (прогон), этот способ более трудоемкий.

При креплении внахест стропила, находящиеся с противоположных сторон, заходят друг на друга и соприкасаются боковыми поверхностями. Их соединяют болтами, гвоздями или шпильками.

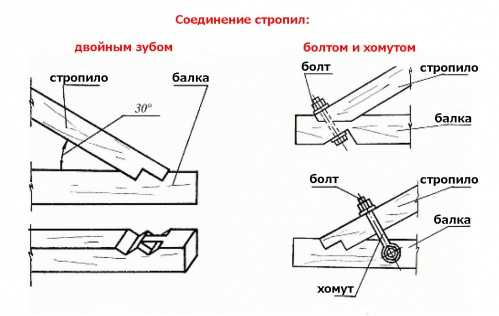

Балочный узел

К балкам стропила прикрепляются следующим образом. Главная задача крепления — не допустить скольжения стропила по балке, поэтому используются различные приемы.

1. В пятке стропила необходимо вырезать зуб и шип, в балке вырезают соответствующего размера упор.
2. От свисающего края балки место крепления должно отстоять на 25-40 см.
3. Гнездо для крепления должно быть глубиной 1/4 — 1/3 толщины балки.
4. Вместе с зубом вырезают шип, который не дает стропилу сдвинуться вбок. Такое соединение называют «зубом с шипом и упором».

Если крыша более пологая (угол ее наклона меньше 35 градусов), то стропила крепят таким образом, чтобы площадь их соприкосновения с балкой увеличилась. Тогда используют следующие способы:

• два шипа с двумя зубами,
• упором с шипом или без него,

• два шипа в замок.

Общие рекомендации

При создании стропильной системы для крыши важно помнить следующее.

• Все деревянные элементы перед установкой обрабатывают антисептиком и огнеупорным составом.
• Толщина любой деревянной части не должна быть меньше 5 см.
• Стропила без стоек и подкосов не делают длиннее 4,5 м.
• Мауэрлат должен располагаться строго горизонтально.
• Стойки и подкосы рекомендуется делать максимально симметрично.
• Нельзя добавлять элементы в рассчитанную стропильную систему — это может привести к появлению нагрузок там, где они не нужны.
• В местах стыка дерева с каменной (кирпичной) кладкой нужна гидроизоляция.

Правильно сделанная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес материалов кровли и противостоят ветровым нагрузкам. Поэтому очень важно построить стропильную систему с соблюдением технологии.

bouw.ru

Как правильно подобрать крепеж для монтажа стропильной системы

Каркасом стропильной системы и о снованием любой крыши является мауэрлат. В деревянных домах его функции может выполнять верхний венец сруба, а на кирпичных и бетонных стенах монтируется мощное основание из бруса.

Крепление мауэрлата

1. В домах, сложенных из клееного бруса или из бревен,мауэрлат  не требуется. Если высоты несущих стен недостаточно, укладывается дополнительный венец-мауэрлат. Для его крепления используются кованные скобы и стальные нагели (шипы).

2. Крепление мауэрлата на кирпичных стенах возможно несколькими способами:

— в процессе кладки несущих стен на глубину 3-х и более верхних рядов кирпичей замуровываются шпильки диаметром не менее 14 мм. Нижний конец шпильки должен быть согнут под прямым углом в виде буквы «Г». Длина свободной части шпильки должна быть больше толщины мауэрлата на 3-4 см;

— на заключительном этапе кладки несущих стен заливается армированный пояс. В него вмуровываются «Г»-образные шпильки или анкерные болты диаметром не менее 14 мм. Длина открытой части крепежных элементов должна на 3-4 см превосходить толщину мауэрлата.

Расстояние между шпильками (анкерными болтами) выбирается кратным шагу стропил и равно 1,0… 1,5 м.

Перед монтажом мауэрлата на каменные стены обязательно укладывается слой гидроизолирующего материала.

Крепление стропил

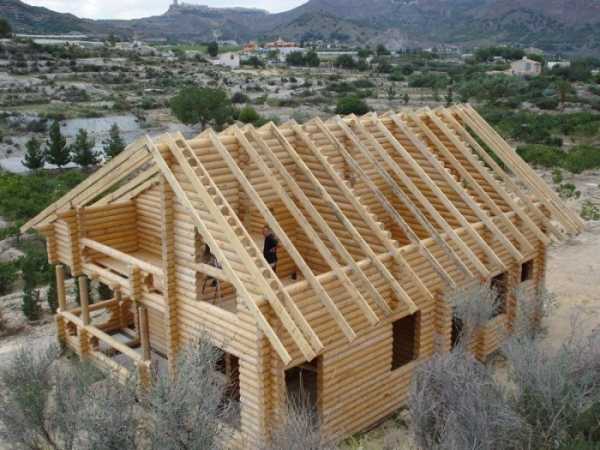

1. Дома, сложенные из бревен или бруса, в процессе эксплуатации дают усадку, а их геометрические параметры изменяются. В таких условиях крыша должна иметь некоторую независимость. При жестком креплении стропильной системы крышу деревянного дома перекашивает , а кровельные материалы разрушаются. В худшем случае это может привести к разрушению каркаса дома, поэтому соединения стропил делают подвижным.

Стропила в коньке могут крепиться двумя способами:

— подвижное соединение с помощью болта М16;

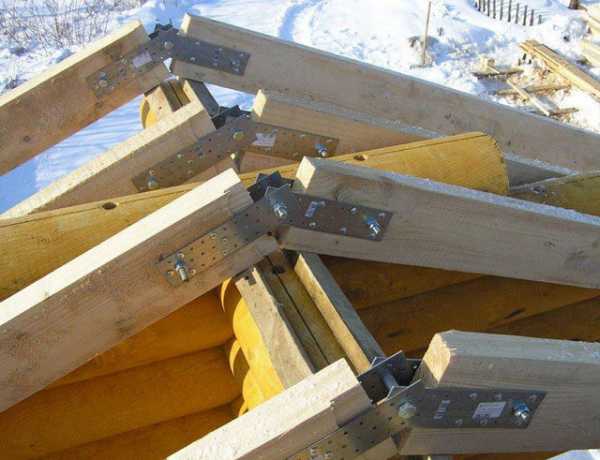

— соединение с помощью пластинчатого шарнира. В этом случае на каждом стропиле 4-мя болтами М10…М12 крепятся по две стальных накладки. Роль шарнира выполняет болт М16.

Крепление стропил к мауэрлату осуществляется с помощью так называемых «салазок». Скоба и кронштейн крепятся гвоздями, при этом стропило имеет возможность небольшого перемещения относительно мауэрлата вдоль своей продольной оси.

2. Если дом сложен из кирпича или шлакоблока, применяется жесткое крепление стропил. В этом случае коньковое соединение выполняется следующими способами:

— неподвижное соединение встык. При этом стропила скрепляются гвоздями, а весь узел усиливается дополнительной стальной или деревянной накладкой — ригелем. Ригель к стропилам крепится болтами М10…М12 или гвоздями соответственно;

— неподвижное соединение врезкой в полдерева. В этом случае стропила соединяются болтом М16, а узел усиливается ригелем.

Крепление стропил к мауэрлату осуществляется с помощью усиленных стальных уголков. Для крепления уголков используются болты М10…М12 и гвозди.

В качестве дополнительных креплений неподвижных узлов используются хомуты, стяжки из проволоки и монтажная перфорированная лента.

Все резьбовые соединения выполняются с применением металлических шайб или пластин.

При креплении деталей конструкции гвоздями необходимо придерживаться следующего правила: длина гвоздя должна в 2-3 раза превышать толщину пробиваемого элемента.

Рекомендуется использование гвоздей с кольцевой накаткой длиной 100 мм, т.к. они меньше повреждают структуру дерева, при этом прочность соединения оказывается существенно выше.

www.onduline.ru

устройство, конструкция, узлы, пример строительства

Еще на этапе проектирования постройки необходимо определиться с вариантом конструкции стропильной системы крыши. Впрочем, выбор несложен. При наличии внутренней капитальной стены-перегородки, для формирования крыши используют наслонные стропила. Если таких перегородок нет, то устанавливают висячие стропила, которые опираются исключительно на внешние стены.

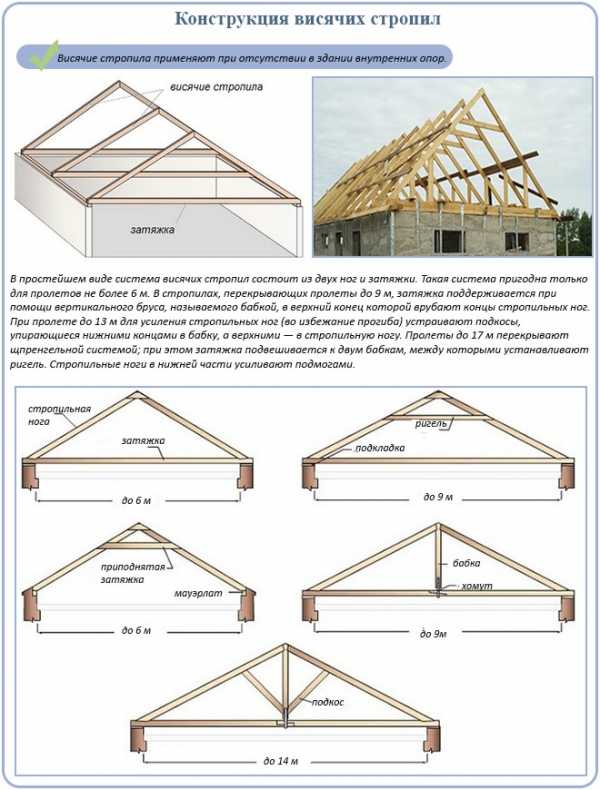

Висячие стропила находят свое применение в строительстве однопролетных домов, производственных зданий, цехов, торговых павильонов, при устройстве мансард без внутренних стен.

Почему стропила называют «висячими»? Потому что они в буквальном смысле зависают в межпролетном пространстве, опираясь только на внешние стены. Внутренней опоры нет никакой. Тем не менее, висячие системы, благодаря своей конструкции, не прогибаются и способны перекрыть пролеты до 14-17 м!

Конечно, висячие стропила – это только часть стропильной системы, сами по себе они не используются. Только в связке с другими элементами (затяжками, бабками, ригелями, подкосами и т.п.), вместе с которыми стропила образуют фермы или арки.

В случае с висячими стропилами, простейшую ферму составляют из двух стропильных балок, соединенных в верхней точке под углом (в виде треугольника). По горизонтали стропила скрепляют затяжкой, которая обычно представляет собой деревянную балку. Но она может быть и металлической, например, сделанной из профильного металла. Тогда такую затяжку называют тяжем.

Затяжка выполняет важную функцию. Стропила, скрепленные в коньке и упертые в стены, стремятся разъехаться в стороны. А затяжка удерживает их, позволяя сохранить треугольную форму арки. Возникающий распор на стены не передается, а горизонтальные усилия нейтрализуются. Таким образом на наружные стены при использовании висячих стропил воздействуют только вертикальные усилия.

Затяжка не обязательно располагается в нижней части фермы, иногда она сдвигается вверх, ближе к коньку. Это зависит от типа конструкции арки, от того, какую работу должна выполнять затяжка. Если затяжка находится у основания стропил, то одновременно она служит и балкой перекрытия нижележащего этажа. При устройстве мансарды удобно располагать затяжку (ригель) выше основания стропильных ног, чтобы появилась возможность устроить этаж с полноценной высотой потолка.

Если пролет между стенами составляет более 6 м, висячие стропила для прочности подпирают раскосами и подвесами (бабками). А затяжку делают не цельной, а состоящей из двух срощенных балок.

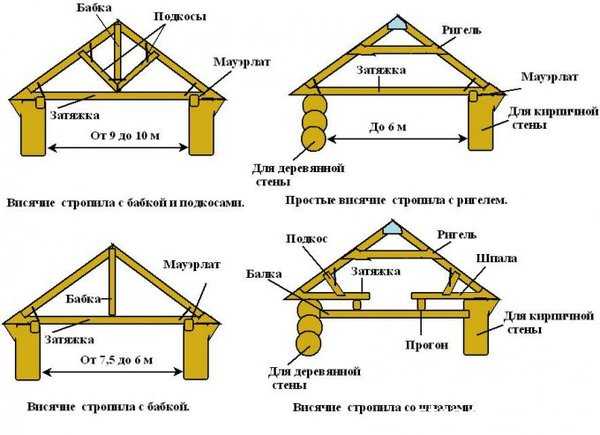

Существует несколько вариантов конструкций с использованием висячих стропил. Рассмотрим их все по отдельности.

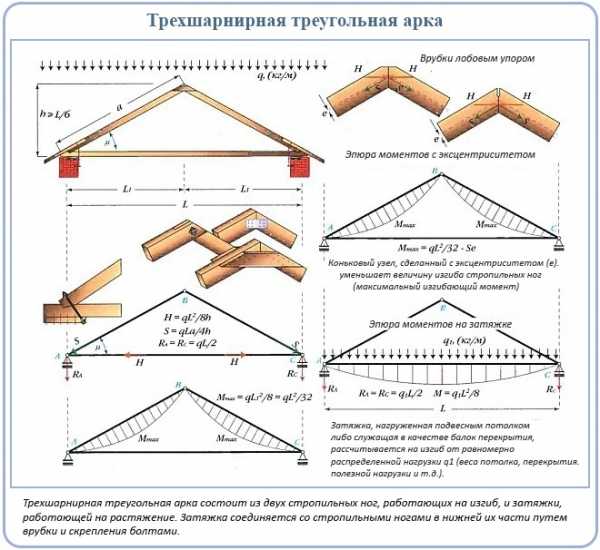

Конструкция #1. Треугольная шарнирная арка

Простейшая ферма в виде треугольника. Состоит из двух стропильных балок, сходящихся в коньке. Нижние основания упираются в горизонтальный брус. В нижней части «треугольника» закрепляют затяжку. Чтобы система работала правильно, высота конька в конструкции не должна быть меньше 1/6 пролета фермы.

Эту схему можно назвать классической. В ней стропила работают на изгиб, стремяться разъехаться в стороны, а затяжка удерживает их и получает растягивающие нагрузки (работает на растяжение). Несущим элементом затяжка не является, поэтому ее можно заменить на тяж из металлопроката.

Для снижения степени изгиба стропильных балок, врубку конькового узла выполняют с эксцентриситетом. Благодаря этому при воздействии на стропила внешних нагрузок (атмосферные явления, вес кровли, собственный вес и т.п.), наряду с ожидаемым изгибом, появляется изгибающий момент противоположного направления. Это позволяет не только уменьшить изгибающие деформации, но и применить для стропил балки меньшего сечения. Соответственно, это помогает удешевить строительство.

Как правило, эта конструкция висячих стропил применяется при строительстве мансардного чердака. Затяжки в этом случае играют роль балок чердачного перекрытия.

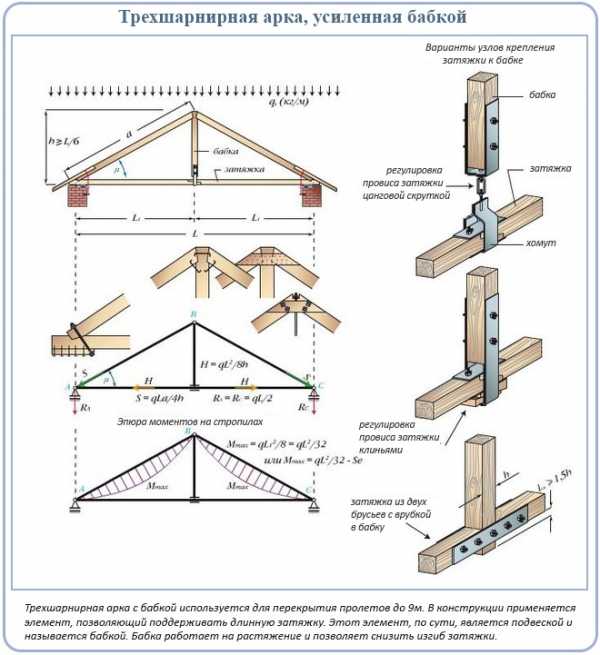

Конструкция #2. Арка шарнирная с бабкой

Более сложная схема, которая нужна в случае перекрытия пролетов более 6 м.

Проблема в такой системе – длинная затяжка, которая будет испытывать огромные нагрузки и, как следствие, прогибаться под своим весом. Чтобы прогиба не было, затяжку подвешивают к коньку. Как? С использованием дополнительного элемента – бабки. Она представляет собой деревянный брусок, играющий роль подвески. Если подвес выполняют из металла, то называют его тяжем. Нередко применяют для этих целей обычный металлический прут, который на практике хорошо работает на растяжение.

Таким образом, с помощью подвеса-бабки, удается поддержать длинную затяжку и нивелировать ее прогиб. Саму затяжку при этом составляют из двух частей-балок, стыкованных друг с другом (в центре конструкции).

Конструкция бабки  проста, однако строители часто допускают ошибку в ее устройстве. Самое главное: бабка должна работать только на растяжение, а не на сжатие. Ее нельзя путать со стойкой, упирая в балку затяжки и карнизный узел. В таком случае элемент будет сжиматься, а не растягиваться.

Такая путаница может возникнуть потому, что стойка и бабка очень схожи по своему устройству. Но их предназначение, как и принцип работы, совершенно разные. Бабка, в отличие от стойки, жестко не закреплена с затяжкой. Она подвешена на карнизном узле, к ее нижней части с помощью хомутов крепится затяжка.

Необходимую длину затяжки набирают из составных частей, соединяя их косым или прямым прирубом и закрепляя болтами. С подвеской затяжку стыкуют через хомут.

Рассмотренная схема подходит для аграрных и промышленных зданий с большими пролетами. Однако в оригинальном виде она уже не используется, считается устаревшей. Но отдельные ее элементы весьма успешно применяются в практике строительства, при разработке арок других типов.

Конструкция #3. Арка шарнирная с приподнятой затяжкой

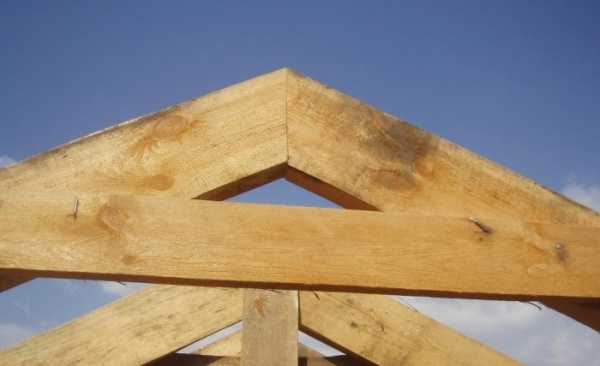

В этой схеме затяжка устанавливается не в нижней части арки, а продвигается кверху, ближе к коньку. Чем выше место установки затяжки, тем больше она растягивается.

Конструкцию с приподнятой затяжкой используют в строительстве мансардных помещений. Высота потолков при этом напрямую зависит от того, как высоко располагается затяжка.

Стропильные балки конструкции опираются на мауэрлат, а не на затяжку. Причем, крепление не жесткое, а подвижное, скользящее по типу ползуна. Оно позволяет компенсировать изменение размеров балок (их подвижки), которые происходят при колебаниях влажности и температуры.

Если на скаты действует равномерная нагрузка, то система будет устойчивой в любом случае. Если же нагрузка будет больше с одной стороны, то стропильная система сдвинется в сторону превалирующей нагрузки. Чтобы этого не случилась и кровля оставалась устойчивой, стропила устанавливают с выносом в обе стороны, за пределы стен.

Затяжка в такой арке не является опорой, на нее действуют растягивающие нагрузки – при устройстве чердака, и растянуто-изгибающие – при устройстве мансарды.

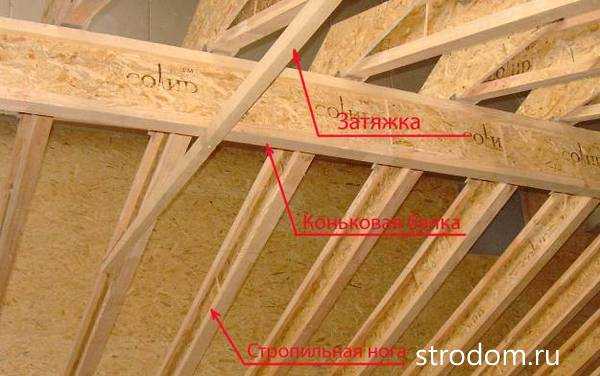

В мансардных помещениях затяжка зачастую является балкой для крепления подвесного потолка или изоляции. Чтобы защитить ее от провисания, устанавливают подвеску. При небольших предполагаемых нагрузках и короткой затяжке, подвес прибивают к ригелю и коньку, скрепляя соединения двумя досками с обеих сторон.

Если затяжка сравнительно длинная, то используют несколько подвесок, а каждую из них закрепляют гвоздями. Большие нагрузки требуют дополнительного использования хомутов.

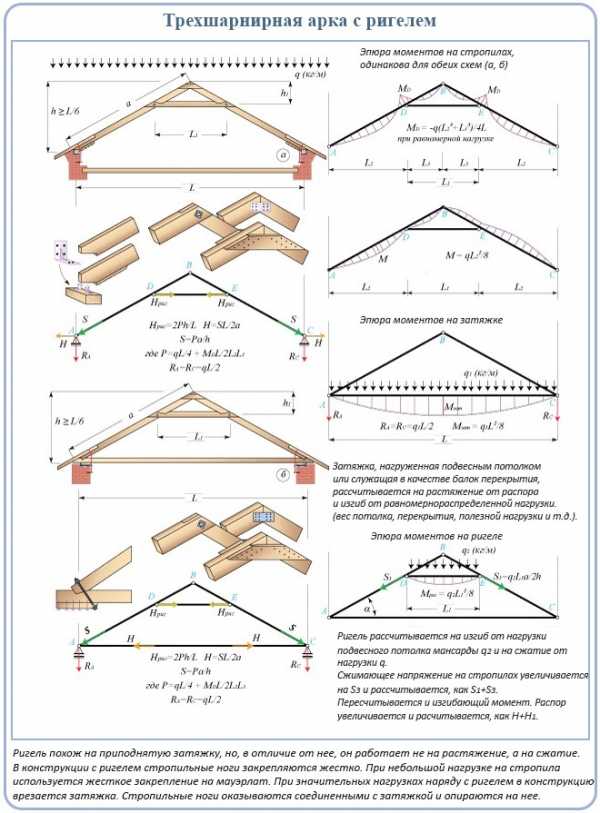

Конструкция #4. Арка шарнирная с ригелем

Схема, похожая на предыдущую, но имеющая отличие: нижняя скользящая опора в карнизном узле заменяется на аналогичную жесткую. Стропильные балки врубают в мауэрлат или применяют для неподвижной фиксации опорные бруски.

Замена опоры меняет характер возникающих в арке напряжений. Конструкция становится распорной, воздействуя с распирающими усилиями на стены и мауэрлат.

Затяжку устанавливают в верхней части арки. При этом ее назначение меняется. Она уже не работает на растяжение, ее принцип действия основан на сжатии. Затяжку, работающую на сжатие, называют ригелем.

Арка с одним приподнятым ригелем рассчитана на небольшую распорную нагрузку. При больших нагрузках в дополнение к ригелю устанавливается затяжка. Получаются висячие стропила, конструкция и узлы которой схожи с обычной трехшарнирной аркой. Мауэрлат для них уже не требуется.

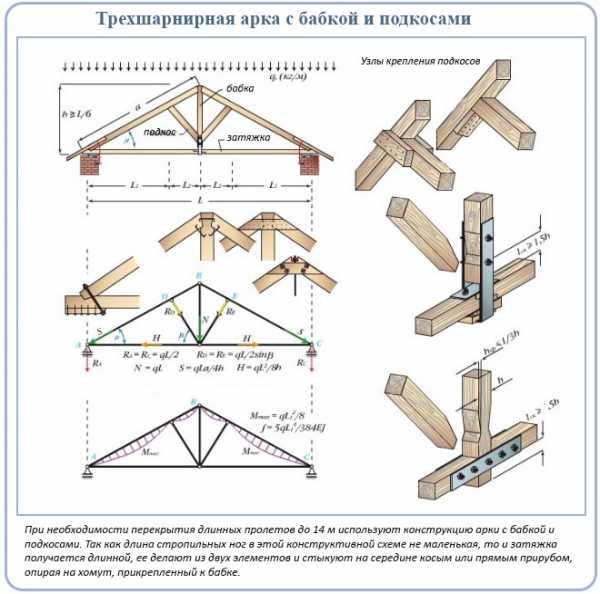

Конструкция #5. Арка с подвеской и подкосами

Схема, дополняющая систему арки с бабкой. Используется, когда длина стропил настолько большая (до 14 м), что создает существенный прогиб их под собственным весом. Чтобы нивелировать изгибающие напряжения, систему дополняют подкосами, которыми подпирают стропильные балки.

Обычно подкосы упирают во внутренние стены. Но в висячих системах их нет, поэтому подкосы упирают в единственный существующий упор – бабку. Получается жесткая конструкция со следующим принципом действия:  стропила под воздействием внешней нагрузки прогибаются, давят на подкосы, подвеска растягивается и притягивает к себе коньковый брус, одновременно притягиваются и верхние части стропил, стропила поджимают подкосы.

Так как в этой схеме используются длинные стропила, соответственно применяется и длинная затяжка. Как правило, она состоит из двух частей-балок (хотя бывает и одноэлементной), соединенных в середине пролета косым или прямым прирубом. Соединение затяжки с бабкой выполняется через хомут.

По сути, все существующие висячие арки являются вариациями обычной трехшарнирной арки. Все остальные дополнения – бабки, ригели, подкосы – только увеличивают жесткость стропил. И несущей способности не меняют.

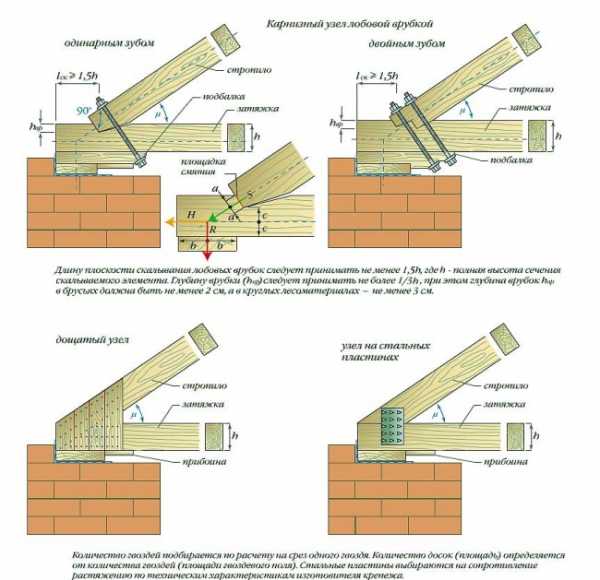

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

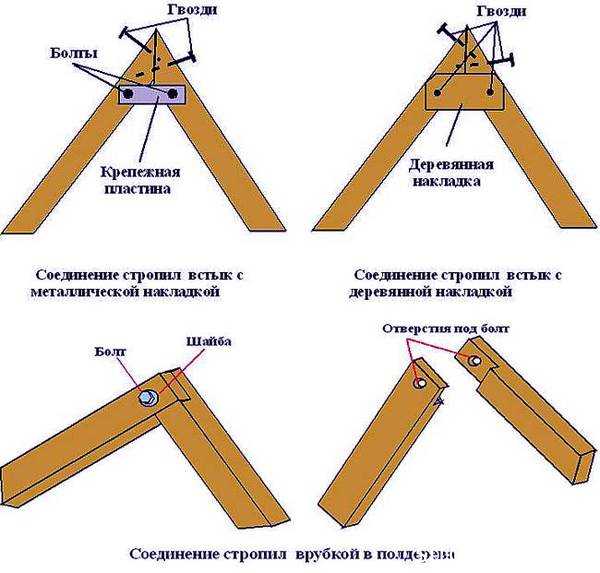

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

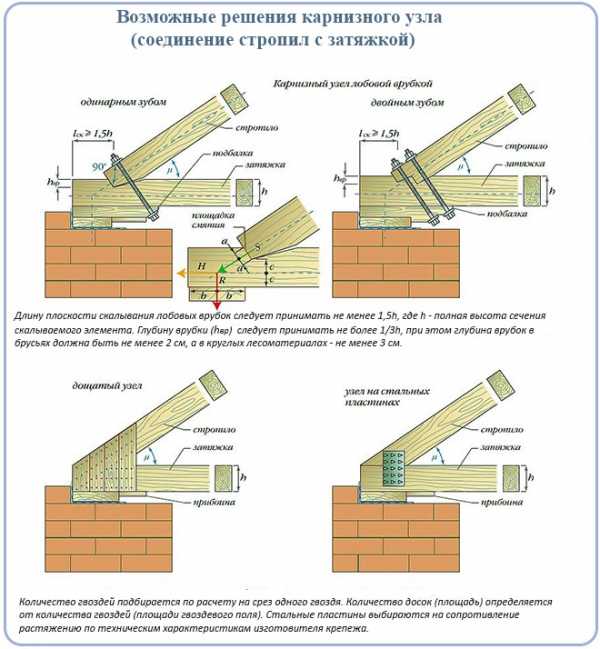

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

Как вы уже успели убедиться, висячая стропильная система относится к сложным конструкциям и требует правильного расчета, основанного на множестве факторов. Ошибочные итоговые параметры приведут к тому, что крыша не сможет противостоять потенциальным нагрузкам, что чревато деформациями и обрушениями.

Поэтому желательно доверить расчет висячих стропил профессионалам или использовать уже готовый проект дома. В крайнем случае расчеты можно выполнить с помощью одного из  онлайн-калькуляторов, которых достаточно много в сети интернет.

Для расчета используются следующие данные:

• размеры перекрываемого помещения;
• наличие мансарды;
• предполагаемая максимальная нагрузка;
• угол наклона скатов;
• тип стропильной системы;
• материал изготовления стен;
• материал кровельного покрытия.

В результате расчета определяют:

• сечение стропил;
• величину шага стропил;
• форму ферм.

После выбора стропильной конструкции и ее расчета можно приступать к монтажным работам.

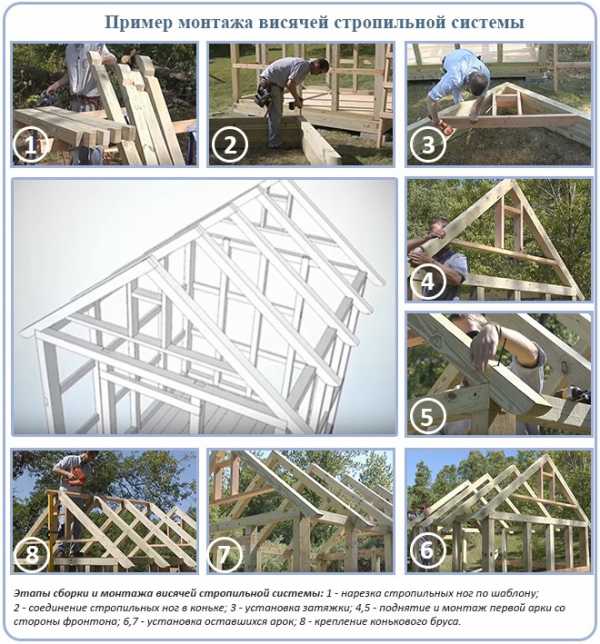

Устройство висячих стропил на строительной площадке выполняется по следующей схеме:

• Для точности монтажа и удобства, отмечают центр крыши и высоту конька. Для этого по фронтонам в центре временно закрепляют две доски, на них делают отметку по высоте конька.
• Изготавливают шаблон для стропильных ног. Берут доску, прислоняют ее к мауэрлату нижним концом, а к отметке высоты конька – верхним концом. Отмечают места расположения верхнего и нижнего запилов.
• Используя шаблон, изготавливают необходимое количество стропильных балок. В зависимости от будущего расположения в ферме помечают их на правые и левые стропилины. Выкладывают их по парам (так как каждая ферма состоит из двух стропилин – правой и левой).
• Начинают сборку первой фермы (арки). Две стропильные балки соединяют вверху внахлест, встык или путем врубки.
• Устанавливают затяжку и, если это предусмотрено схемой конструкции, бабку и подкосы.
• Поднимают ферму на крышу и монтируют ее с торца постройки (на фронтоне). Крепление выполняется к мауэрлату с использованием уголков и гвоздей или саморезов.
• Со стороны второго фронтона устанавливают такую же арку.
• Между фронтонной парой арок натягивают бечевку, чтобы остальные арки были установлены четко по линии и обозначенному уровню.
• Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой бечевкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом установка стропил окончена. Теперь можно приступать к очередным кровельным работам: укладывать утеплитель и гидроизоляцию, набивать обрешетку, монтировать кровельный материал.

krovgid.com

Как правильно крепить узлы стропильной системы

Началом проектирования скатной крыши является выбор стропильной системы, которая должна выполнять функции несущей конструкции. Тип конструкций определяют исходя из вида кровли.
В одном случае стропила – это брусья или доски, выступающие в качестве «скелета» крыши, который удерживает вес утеплителя и кровельного материала. В другом они могут быть составные, и собираются из отдельных элементов, известных как стропильные ноги.
Доска и брусья должны пройти специальную пропитку – противопожарную и антисептическую. Чем качественнее это будет выполнено, тем дольше прослужат.
Составные каркасы подразделяют на два вида: наслонные и висячие. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров крыши:

•  ее функциональности,
•  количества испытуемых нагрузок, включая связанные с климатическими особенностями данного региона.

Висячие стропила промежуточных опор не имеют, поэтому создают существенное распирающее усилие, которое в горизонтальной плоскости передается стенам. Для его уменьшения используют затяжку (деревянную или металлическую), которая, соединяя ноги, завершает треугольную конструкцию. Ноги в ней работают на изгиб и сжатие. Затяжка может быть расположена у основания, и служит в этом случае балкой перекрытия (такой вариант чаще встречается при устройстве мансард), или выше.

_{узлы крепления стропильной системы}

Чем расположение затяжки выше, тем она, с одной стороны, должна быть мощнее, а с другой – надежнее соединена со стропильными ногами.
Наслонные виды устраивают в домах, имеющих среднюю несущую стену или столбчатые промежуточные опоры. Опираются они своими концами на наружные стены, средней частью – на опоры или внутреннюю стену. В итоге элементы работают по принципу балок – только на изгиб. Вес стропильной системы в случае наслонных при одинаковой ширине дома меньше: для нее требуется меньше пиломатериалов, стало быть, и денежных затрат.
Если над несколькими пролетами устанавливают единую кровельную конструкцию, висячие и наслонные фермы могут чередоваться: для участков без промежуточных опор – устанавливают висячие, там, где есть – наслонные.

Правильная установка стропильной системы

_{стропильная система}

Одним из условий надежности будущего строения является правильное устройство узлов крепления стропильной системы.
Наслонные стропила скатной крыши обычно имеют самое меньшее три точки опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м необходима одна дополнительная опора, при больших значениях их количество увеличивается.
Конструкция висячих также зависит от ширины пролета. Если он небольшой, затяжку обычно заменяют ригелем. С увеличением пролета затяжка начинает провисать, а ноги – прогибаться.
При величине пролета:

•  до 9 м висячие стропила поддерживаются бабкой – специальным вертикальным брусом. Концы ног крепят в ее верхний конец при помощи скоб или хомутов, бабку с затяжкой – хомутом.
•  до 13 м  – укрепление проводят при помощи подкосов. Верхними концами они опираются в ногу, причем ее длина между опорами не должна быть больше 5,5 м, а нижними – в бабку.
•  до 17 м  ноги в нижней части усиливают при помощи подмог, для верхней – используют шпренгельную систему: затяжку крепят к двум бабкам и устанавливают между ними ригель.

Правильное крепление стропил

_{виды крепления стропил}

Проводится ли замена стропильной системы или ее монтируют в новом доме, следует  придерживаться определенных правил.
Простое крепление ноги и балки может оказаться даже разрушительным – при создании давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли.
Чтобы избежать скольжения и обеспечить надежность, используют следующие виды соединений:

•  зуб с шипом,
•  зуб с упором,
•  упор в конец балки.

Возможно использование и двух зубьев – это зависит от угла наклона. Для крепления дополнительно к этому соединению используют также металлические уголки.

Каркас крыши: основные узлы

_{основные узлы крепления каркаса крыши}

Узел закрепления к балке

•  В пятке стропила изготавливают зуб с шипом, в балке с соответствующим гнездом для шипа вырезают упор.
•  Глубина гнезда составляет порядка 25–30% от толщины балки.
•  Врубку выполняют на расстоянии 0,25–0,4 м, начиная  края балки, который свисает.
•  Одинарный зуб выполняют, как правило, вместе с шипом, который не допускает сдвига вбок. Поэтому такое соединение называют «зуб с шипом и упором».

В случае полой крыши, угол наклона которой меньше 35°, стропильные ноги устанавливают так, чтобы опорная площадь на балку увеличилась. Для этого пользуются врубкой двумя зубами:

•  в два шипа;
•  упор с шипом и без;
•  двумя шипами в замок.

Все соединения в конструкции выполняются при помощи крепежей:

•  металлических – шурупов, гвоздей, болтов с шайбами, различных уголков;
•  деревянных – брусьев, треугольных накладок (косынок), шипов.

Крепление к мауэрлату:

_{крепление к мауэрлату}

Есть две технологии, согласно которым стропила крепят к мауэрлату.
Жесткое – в этом варианте между данными  конструктивными элементами полностью исключается возможность каких-либо воздействий (сдвигов, поворотов, изгибов, кручения). Для достижения подобного результата:

•  при креплении используют уголки с подшивным опорным брусом;
•  выполняется седло (запил) на ноге, полученное соединение дополнительно закрепляется с помощью проволоки, гвоздей и скоб. Гвозди прибивают с боков, по направлению друг к другу под углом (внутри мауэрлата они скрещиваются), затем забивается третий гвоздь в вертикальном положении. Это более распространенный метод крепления.

Скользящее (шарнирное)– подобного сопряжения, имеющего два уровня свободы достигают за счет использования специального крепежа, который обеспечивает возможность одному из сопрягаемых элементов свободно перемещаться (в заданных пределах).
Можно выделить следующие варианты скользящего крепления стропил и мауэрлата:

•  выполняется запил, после чего стропила запилом укладывают на мауэрлат:
•  элементы соединяют наискось двумя гвоздями по направлению друг к другу;
•  соединяют одним гвоздем, который прибивают вертикально сверху вниз в тело бруса-основы через ногу;
•  альтернативой гвоздям могут послужить стальные пластины с отверстиями для гвоздей;
•  крепят доски к мауэрлату с помощью скобы;
•  выпускают стропильную ногу за стену и выполняют единичную фиксацию крепежными пластинами;
•  используют специальный стальной крепеж – «салазки».

Во всех этих случаях обеспечен упор ноги в мауэрлат, но при подвижках элементы системы имеют возможность двигаться по отношению друг к другу.
Подобное сопряжение особенно актуально для деревянных домов, воздвигаемых из бруса или бревен, которые со временем претерпевают усадку. Использование жесткого сопряжения может стать причиной нарушения целостности стен.
Стропильная система бывает «плавающей» или жестко-закрепленной. Плавающая крепится на специальных кронштейнах, которые позволяют деревянному каркасу «садиться» одновременно с усадкой фронтонов и не дает им зависать над коньковым бревном.

Соединение на коньках

_{соединение на коньках}

Способов соединения в коньковой части – три.

Встык

Верхний край стропил обрезают под тем же углом, что и угол наклона крыши, упирают в находящееся с противоположной стороны нужное стропило, оно должно быть так же обрезано. Обрезку углов обычно делают по шаблону. Для фиксации под коньком используют два гвоздя (150″)  или больше. По одному гвоздю под углом забивают в верхнюю плоскость первого и второго стропила, они при этом должны войти в срез противоположного. Коньковый стык дополнительно укрепляют, наложив на него сбоку деревянную накладку или металлическую пластину, которую притягивают болтами или гвоздями.

Закрепление на коньковый брус

Конструктивно этот способ довольно похож на первый. Единственное, между стропилами, спиленными под углом, укладывают коньковую балку. Процесс этот достаточно трудоемкий, поэтому коньковый прогон особой популярностью при строительстве крыши не пользуется.

Внахлест

Это наиболее распространенный способ. Он достаточно похож на первый, только соединение осуществляют не стык, а внахлест. Стропила в этом случае соприкасаются боковыми плоскостями, а не торцами. Их стягивают болтом или шпилькой (можно гвоздями).

_{монтаж стропильной системы}

www.strodom.ru

двухскатной, четырехскатной крыши, своими руками, видео, схемы, технология, на газобетон

При возведении строений любого назначения особое внимание специалисты уделяют устройству кровли как одной из основных частей объекта, особенно данный пункт касается малоэтажного и дачного строительства. Стропильная система крыши – это жесткий каркас, на который, собственно, и монтируется кровельный материал. Выделяют несколько типов стропильных систем, их применяют в зависимости от этажности, площади и назначения здания. Сегодня мы подробно разберем монтаж и установку наслонных конструкций.

Виды стропильных систем крыш.

Читайте также:

Стропила для крыши: вварианты и установка.

Обзор стропильной системы.

Расчет металлочерепицы на крышу — подробнее >>>

Шаг №1: подготовительные работы

С чего же начать монтаж? Первый шаг любых строительных работ – подготовительный! Вначале нужно привести в порядок стены и перекрытия дома. Не секрет, что материал, из которого возводятся перекрытия, имеет, как правило, небольшие расхождения в размере, с каждым венцом или рядом «разница» только накапливается, визуально это можно и не заметить, а вот отвес или уровень мигом найдет дефект (с помощью этих инструментов можно выяснить, что высота стен разнится на пару сантиметров или что углы дома совсем непрямые – все эти огрехи нужно устранить).

Если ваша постройка из кирпича или пеноблоков, сделайте цементно-песчаную выравнивающую стяжку, если же дом деревянный, то неровности сгладьте прокладками из древесины. Все эти манипуляции позволят произвести монтаж стропильной системы по шаблону (любая готовая схема вам подойдет), что облегчит процесс. Кроме того, нагрузка на каждый узел считается из расчета, что поверхность горизонтальна, а углы прямые, если же это не так, гарантировать надежность всей конструкции вам не сможет никто.

Небольшой расход средств – большая польза: мауэрлат

Крепление стропильной ноги к мауэрлату.

После того как все работы по выравниванию поверхностей будут завершены, приступайте к настилу гидроизоляции по чердачному перекрытию и лишь потом к укладке мауэрлата и лежня (это делается при необходимости). Зачем вообще нужен мауэрлат? С помощью него можно исправить непрямые углы помещения.

Чтобы правильно установить элемент, нужно помнить о следующем: толщину бревен, которые будут использоваться в качестве мауэрлата, необходимо подбирать такую, чтобы кобылки для карнизного свеса проходили через обрез стен; если этой рекомендацией пренебречь, после придется делать врубку или монтировать прокладки. Если при укладке мауэрлата под карнизный бортик вы вдруг заметили, что неправильно определили толщину продукта, то ни в коем случае не поднимайте его вровень с верхней кромкой. Чтобы исправить ситуацию, разберите часть внешней кладки, а после поднимите парапет для того, чтобы выпустить кобылки за стену.

Шаг №2: как установить мауэрлат

Рассмотрим самые распространенные варианты:

1. Крепление на бетон шпильками. Данный способ годен лишь для крыши с большой площадью (250 и более кв.м.). Вариант подразумевает заливание бетонной стяжки, в армопояс которой вмуровываются вертикально шпильки.
2. Монтаж при помощи шпилек, вмурованных в кладку стенки. Аналогичный способ, только элементы вмуровываются в стену еще в процессе кладки. Такое крепление, стоит отметить, подходит только для крыши, площадь которой меньше 250 кв.м.
3. Крепление мауэрлата толстой проволокой – это самый простой вариант. Смысл такой: между рядами кирпичей необходимо укладывать толстую проволоку так, чтобы ее длины хватило обвязать сверху мауэрлат.
4. Монтаж гвоздями. Если Ваша постройка деревянная (сруб, брус, каркас), то вполне возможно использование обыкновенных гвоздей, шурупов или саморезов вкупе с металлическими перфорированными соединителями для деревянных систем.

Шаг №3: установка лежня

Схема установки лежня.

Следующий шаг – установка лежня, его черед настает сразу после мауэрлата. Вначале определите расположение срединной оси, именно на ней лежень и будет находиться. Если вы возводите крышу с четырьмя скатами, то проследите, чтобы концы лежня находились от фронтонного и бокового мауэрлатов на равном расстоянии, это позволит углы вальмы и наклона основных скатов сделать одинаковыми. В случае если ваш проект не подразумевает равные углы, следуйте рекомендациям готовой схемы. Стоит отметить, что гидроизоляцию под лежнем нужно сделать двойной.

Крепить лежень необходимо к внутренним стенам скобами или проволочными скрутками. Если ваша постройка выполнена из легких материалов (например, из пенобетонных блоков), то предварительно сделайте армирующий пояс, выпустите анкеры, к которым впоследствии лежень и будет крепиться. Даже если под лежень вы планируете монтировать кирпичные столбики, крепления по-прежнему должны быть повернуты к внутренним стенам.

Как правильно установить стойки и прогоны

Следующий шаг в работе – установка прогонов и стойки. Ваша кровля может быть сконструирована с дополнительными боковыми прогонами (возможен вариант, в котором их не будет вовсе) или одним коньковым, однако без стоек, поддерживающих стропильные ноги, не обойтись. Стойки делаются одинаковой длины, это при условии, что вы провели предварительную работу по выравниванию поверхности. Установив части, проверьте вертикальность. Крепятся стойки к предварительно установленным лесам досками, после на них укладываются прогоны. Вальмовые крыши, кстати, делаются с прогонами, которые выходят за стойки.

После всех описанных действий вновь выполните проверку прогонов и стоек, первые должны иметь строго горизонтальное положение, а вторые – вертикальное. Внесите, если это требуется, поправки, закрепите все узлы так, как требует ваш проект. Разбирать временные конструкции, подпирающие стойки, пока не надо. Следующий шаг – изготовление стропильной системы

Стропила — основа крыши

Стропила представляют собой наклонные балки (в большинстве случаев это деревянные бруски с сечением 7×15 см). Располагаются они друг от друга на расстоянии 60 – 100 см (промежуток между стропильными ногами – 1 м). Элементы стропильной системы к стене дома можно крепить двумя методами на выбор (их больше, но эти самые популярные):

1. Крепление стропил без мауэрлата. На стену установите балку так, чтобы она находилась со стропилом в одной плоскости. Нагрузка при этом распределяется по стене неравномерно (монтаж мауэрлата обеспечивает однородное распределение), поэтому данный способ подходит лишь для легких небольших крыш.
2. Крепление стропил к мауэрлату. На этом этапе работ допускается больше всего ошибок, будьте внимательней! Установка стропила производится вырезом (зарезом) на мауэрлат (стропила как бы нанизываются на мауэрлат). Если пренебречь зарезом, элемент постепенно соскользнет вниз, даже если потом выполнить качественное крепление. Нельзя делать прорези в мауэрлате: прочности соединения вы не добьетесь точно, а вот сам элемент кровельной системы ослабите наверняка. Установив стропила на мауэрлат, забейте гвозди (по два – на каждую сторону) наискосок: благодаря этой манипуляции дерево не сместится. Окончательно скрепит части гвоздь, забитый перпендикулярно плоскости.

Теперь рассмотрим три основных способа крепежа стропил в коньковой части:

1. Крепление встык. Обрежьте верхний край стропила под углом так, чтобы он был такой же, как угол ската крыши, обоприте готовый элемент в обрезанное под углом стропило, находящееся с противоположной стороны. Крепление стропила под коньком производится с помощью двух гвоздей (размер 150 и больше), вбиваются они под углом (гвоздь должен войти в срез другого стропила). Дополнительно укрепить систему можно, наложив деревянную накладку или металлическую пластину (они притягиваются гвоздями или болтами).
2. Коньковый прогон. Этот вариант схож с первым. Отличие лишь одно: между стропилами помещается коньковая балка. Стоит отметить, что способ довольно-таки трудоемкий и при возведении крыши в наше время практически не используется.
3. Монтаж внахлест. Также похож на первый способ, только соединение, как вы уже поняли, осуществляется внахлест. Здесь важно обратить внимание на следующие моменты: стропила должны соприкасаться своими боковыми плоскостями, а не торцами; стягивать их лучше болтом или шпилькой (хотя можно и гвоздями). Данный вариант считается самым простым, именно его выбирает большинство специалистов.

Варианты обрешетки кровли.

Еще пара моментов! Хорошо было бы сделать шаблон и уже по нему выверять все стропила, лучше всего сделать свой чертеж для каждой стороны крыши. Устройство стропильной системы подразумевает следующие моменты:

1. Оптимальная длина стропила (свободно висящего) – 4˜–5 м.
2. Если для крыши используется продукт длиннее (до 6 метров), то и сечение для стропильной ноги должно быть больше.
3. Если длина стропильной ноги составляет шесть метров, то установить прогоны нужно обязательно, без дополнительных опор не обойтись.
4. Стропильная система производится, как правило, на заводах; самостоятельно правильно ее сделать очень сложно – лучше не рисковать.

В заключение хотелось бы перечислить рекомендательные сечения для частей стропильной системы:

1. Для стропильных ног: 50×150, 100×150, 75×125;
2. Для мауэрлата –100×100 и 150×150;
3. Для прогонов –100×100 и 100×200;
4. Для затяжек – 50×150;
5. Для ригелей – 100×150;
6. Для стоек – 100×100;
7. Для кобылки – 50×150 мм.

Древесина – это один из основных строительных материалов, применяемых для возведения стропильных конструкций для домов малой этажности. Как правило, в этом деле применяют дерево хвойных пород с влажностью до 20 %. Деревянная стропильная система имеет массу достоинств: она относительно легкая, имеет приемлемую стоимость, монтаж можно осуществить своими руками.

kryshikrovli.ru
