Как крепить ветровую планку на профнастил – зачем нужна, какой бывает, и как ее установить

Содержание

виды и размеры, видео монтажа

Универсальный материал профнастил широко используется в качестве кровельного покрытия. Полимерные защитные слои значительно продлевают срок эксплуатации крыш. Ветровая планка — один из заключительных аккордов в процессе возведения.

Оглавление:

  1. Разновидности доборов
  2. Способы крепления
  3. Правила монтажа и рекомендации

Предназначение планок и виды

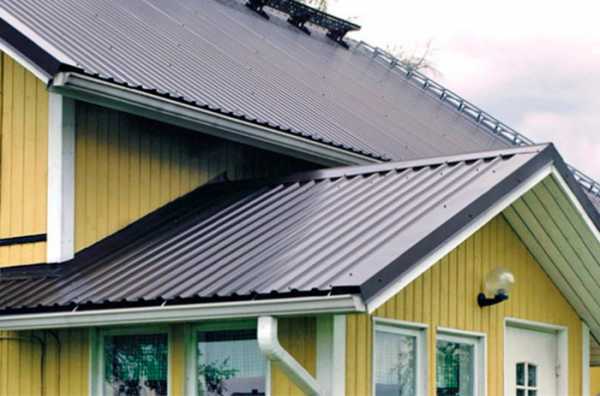

Кровля из профнастила популярна в силу ряда преимуществ. Среди них: доступная цена материала, скорость и удобство монтажа, долговечность (оцинкованный лист до 30 лет, с полимерными покрытиями до 40 лет).

Различают стеновой элемент, кровельный (НС — несущий стеновой), наиболее прочный — несущий (Н). Два последних вида используют для обшивки обрешетки крыш. Металлопрофиль представляет собой тонкий лист (от 0,4 до 0,8 мм) шириной от 980 до 1850 мм, длина бывает разная. Обладает высокой парусностью (способность к восприятию энергии воздушных потоков), сильная ветровая нагрузка может подорвать и деформировать его. Торцевая панель служит для того, чтобы предотвратить подобный процесс.

Дополнительно выполняет следующие функции:

  • Препятствует проникновению влаги от дождя, снега внутрь кровли. При намокании древесины они могут подвергнуться деформации. Внутри древесины появится плесень, грибок, даже при условии, что конструктивные изделия были пропитаны антисептиком.
  • Придает кровельному ансамблю эстетически законченный вид. С этой целью изготавливается из того же материала, что и лист. Доборы (ветровая планка, конек, снегоупор и другие виды примыканий) и крепление выпускают такого же цвета, как и профлист.

Торцевая панель — соединяющий элемент в виде угла из металлопрофиля. Одна сторона присоединяется к горизонтальной обрешетке, другая — к доске, которая прикреплена вертикально. Угловая форма может иметь разную конфигурацию, в зависимости от фирмы производителя, вида профнастила и предназначения.

Виды покрытий металла:

  • Самый недорогой вид — оцинкованные доборы со слоем цинка, который предохраняет от коррозии.
  • Алюмоцинковый пласт состоит из трех компонентов: цинка, алюминия, кремния. Он предохраняет не только от появления ржавчины, но и создает защиту от многих химических реагентов. Его можно использовать в приморской зоне, в качестве кровли складов для хранения топливно-смазочных материалов.
  • Металлический профиль с полимером, который называется пластизол. Он создает устойчивую защиту к коррозии, агрессивных сред. За счет полимера материал приобретает дополнительную эстетическую привлекательность, имеет более широкую цветовую гамму.
  • Известная финская компания Ruukki выпускает изделия со слоем из пурала (полиуретана). Обладают всеми вышеперечисленными преимуществами. Практически не выгорают под воздействием ультрафиолета.
  • Лучшим покрытием является полтидифторионадное (PVF2), это многокомпонентный полимерный состав, который продлевает срок эксплуатации до 50 лет.

Крепежный материал

Существуют два способа монтажа. Боковая поверхность, которая устанавливается внахлест на профнастил, применяя коньковые саморезы. Вторую плоскость металлического угла прикручивают к доске с торцевой стороны саморезами, они отличаются размером. Коньковый — тоньше и длиннее, что позволяет ему соединять планку с листом и обрешеткой. Кровельные саморезы короче, предназначены для прикручивания к деревянной основе.

Размеры метизов варьируются в зависимости от вида профиля, толщины обрешетки. Обычно используют коньковое крепление длинной 80, кровельное — 28 мм. Устанавливать правильно на метизы, в комплекте которых входят: ЭПДМ (эластомер) шайба и прокладка из неопрена. Они эластичные, хорошо прилегают и затягивают саморез, предотвращают проникновение влаги, их изготавливают из прочной углеродистой стали. Оцинкованное покрытие элемента защищает его от коррозии. Правильно прикрепленный саморез не должен свободно оборачиваться, в то же время его нельзя перетягивать. Фиксируются они при помощи шуруповерта.

Технология монтажа своими руками

Планку размещают по периметру кровли. В зависимости от месторасположения на кровле различают следующие виды:

  • Идущие по периметру скатов крыши. Основная их функция — препятствовать попаданию осадков и влаги под каркас.
  • Между водостоком и краями крыши идут карнизные ветровые доборы. Они должны плотно примыкать к краям водоотводов, чтобы вода не попадала под крышу.
  • Плоскости скатов кровли соединяют коньковой планкой.

В зависимости от предназначения каждый вид имеет свою форму, но все они представляют собой угловые изделия. Основное функциональное назначение — фиксация стыков кровли.

Понадобятся:

  • для крепления — шуруповерт;
  • кроится металл ножницами либо болгаркой;
  • измеряют правильность соединений, применяя уровень, нивелир;
  • разметку делают при помощи рулетки и маркера.

Прежде чем перейти к установке уголка, необходимо определится с видом и размером. Большая часть производителей выпускают два типа торцевых доборов с боковыми плоскостями: 40х60 и 90х150 мм. Первый размер используют для плоской кровли, второй — для крыш более сложных конфигураций, с несколькими скатами.

Все элементы покрыты защитной самоклеющейся пленкой, перед монтажом ее нужно снять.

Последовательность:

  • К горизонтально расположенной обрешетке прибивают перпендикулярно ей по краю доску (размер от 2,5 см) шириной не меньше полки планки. Монтируются они при помощи оцинкованных гвоздей, шурупов.
  • Устанавливают добор. Большая полка ложится внахлест на лист, перекрывая как минимум два ребра жесткости. Меньшая сторона накрывает торцевую доску. Углы всех элементов совмещают.
  • Монтаж начинают с присоединения плоскости, перекрывающей профнастил. Конфигурации листа и добора должны совпадать. Закреплять с шагом не менее 50 см (минимум — 40). Коньковый саморез должен плотно соединить все слои: планку, металлический профиль, обрешетку.
  • Фиксируют торцевую поверхность. Крепить необходимо кровельными саморезами с таким же шагом.

Размещать стыковые соединения планок нужно внахлест (5 см). Стандартная длина ветровой планки для профнастила — 2 метра, рабочая — 1,95 м. Края подрезают ножницами для металла (в середине под углом 45⁰) и заворачивают, устанавливают специальные заглушки. С целью усиления надежности стыков применяют строительный уплотнитель, герметик. Продают доборы поштучно за единицу, цена зависит от производителя и вида.

stroitel-list.ru

Ветровая планка для профнастила: размеры, установка, крепление

Крыша считается качественной лишь в том случае, если она имеет не только привлекательный вид, но и надежно защищает дом от осадков, талых вод, ветра и прочих негативных погодных явлений. Чтобы выполнять данную функцию эффективно, в комплект кровельной системы входит множество доборных элементов. Одна из таких деталей – это ветровая планка. Используется она на кровлях из металлических листов и представляет собой планку из металла, устанавливаемую на важных узлах кровельной конструкции для их усиления. То есть монтируется ветровая планка для профнастила на карнизный свес и торцах фронтонов и предотвращает попадание талых или дождевых осадков под боковые и нижние части ската, что часто случается при ветреной погоде. Также изделие может называться торцевой или фронтонной планкой. При самостоятельном возведении частного дома либо при монтаже только кровельной системы, необходимо иметь представление о том, как закрепляется такая планка и, какие ее разновидности имеются в продаже.

Назначение ветровой планки

Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя. В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

  • защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
  • не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
  • оберегать края профнастила от деформации при сильных ветровых порывах;
  • придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
  • расширять кровельную поверхность;
  • позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно. О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее.

Технические характеристики и разновидности ветровых планок

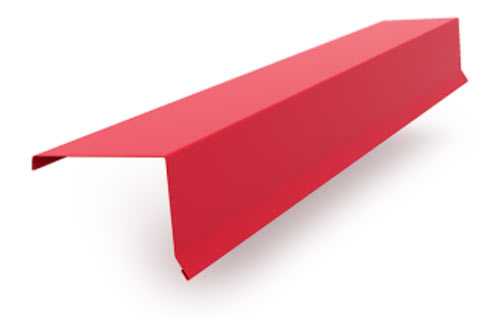

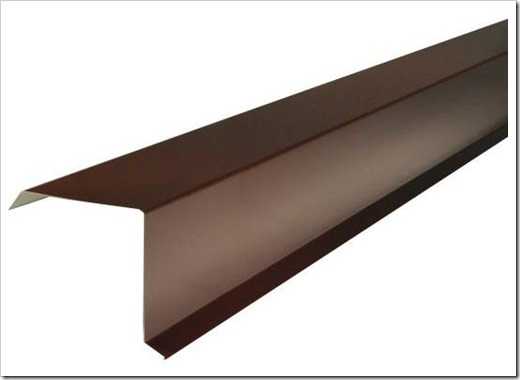

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

  • фронтонная планка – необходима для защиты от осадков боковой части скатов;
  • коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
  • карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

  • длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
  • ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста, а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.

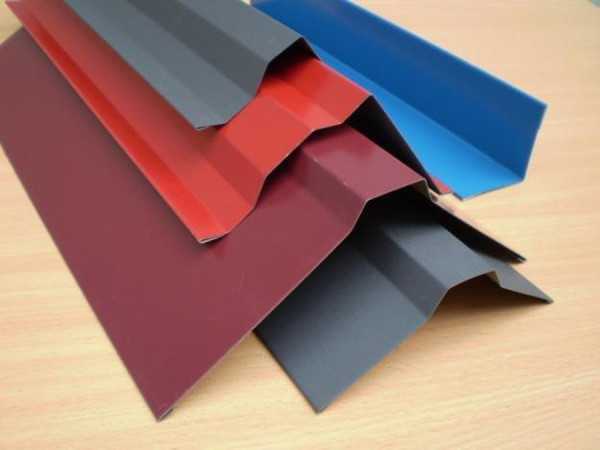

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

  1. Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
  2. Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
  3. Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации. Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Монтаж торцевой планки

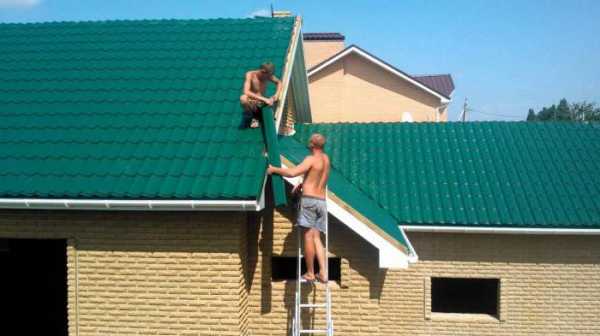

Установка торцевой планки производится после полного завершения работ по монтажу профнастила, но до того, как будет установлена коньковая планка. Установка ветровой планки для профнастила проводится на кровельные саморезы по дереву, длина которых позволяла бы надежно закрепить планку. То есть в расчет берется толщина металла планки и профнастила, а также запас на ввинчивание в обрешетку под профнастил. Шаг крепления саморезов равен 45-55 см, минимальное расстояние составляет 30 см, более близкое крепление использовать не рекомендуется. Крепить планку стоит начинать от карниза. Для этого устанавливается на обрешетку дополнительный брусок с сечением 40х40 мм, к которому и будет производиться крепление планки. В случае необходимости стыковки изделий, нахлест должен составлять 5-10 см. Конкретное значение зависит от погодных условий в регионе, чем более суровый климат, тем надежнее должно быть соединение. При этом важно учитывать, что верхний гребень профнастила должен быть обязательно закрыт. Также не стоит забывать про боковые заглушки, они монтируются на обычные саморезы. Чтобы предотвратить попадание влаги на места соединения планки и крепежных элементов, рекомендуется обработать их герметиком и специальной краской в тон планки.

Видео по теме:

Ветровая планка – это обязательный элемент кровельный системы. Ведь именно это изделие выполняет такие полезные функции, как защита от влаги и ветра подкровельного пространства, а также позволяет придать крыши и всему дому более эстетичный и стильный вид. Поэтому даже в том случае, если в комплекте к кровельному покрытию не поставлялась торцевая планка, необходимо приобрести ее отдельно и установить согласно всем правилам и требованиям. При этом монтаж ветровой планки для профнастила вполне под силу выполнить своими руками.

Посмотрите еще статьи:

kryshagid.ru

Монтаж ветровых планок для профнастила и металлочерепицы.

На место классическим кровельным материалам приходят новые, отличающиеся большей функциональностью и практичностью, при этом, правда, владельцы не спешат отказываться от старого дизайна, предпочитая именно классику.

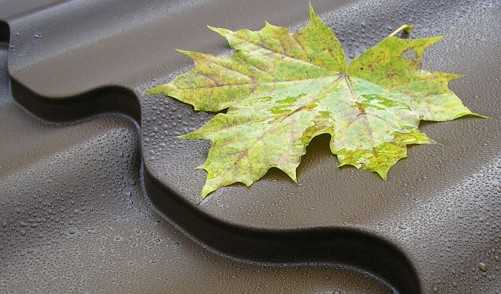

Металлочерепица относится именно к таким материалам, впрочем, это не означает монтаж по какой-то другой технологии, такие обязательные элементы, как ветровые или карнизные планки, присутствуют и здесь.

Монтаж ветровых планок

Ветровая планка выполняет сразу два предназначения – декорирует кровлю с торца, придавая ей завершенный вид и скрывая внутренние слои утеплителя, а также защищает от попадания влаги внутрь кровельного «пирога» и задувания ветра под черепицу.

Обывателю, незнакомому с тонкостями кровельных работ, эта деталь покажется несущественной, однако от правильного монтажа будет зависеть не только сухость в помещении, но и целостность кровельной конструкции.

Ветровая планка получила еще и название торцевой из-за того, что она защищает крышу с торцов и в отличие от карнизной, устанавливается после укладки листов металлочерепицы.

Планка представляет собой оцинкованный стальной профиль, крепящийся одной стороной к кровле с помощью саморезов, и другой стороной с помощью гвоздей или саморезов к фронтонной доске.

Перед монтажом вертикальную сторону стыка теплоизолируют с помощью вспененного полиэтилена, крепящегося степлером. Установку начинают сверху, планку устанавливают на торец и закрепляют в обеих плоскостях, с шагом винтов 10 см.

Если высота крыши не позволяет обойтись одним элементом, то выполняется установка планок с нахлестом, но не более 5см, а самая нижняя, в случае большой длины, аккуратно обрезается.

Ветровая планка для профнастила

Ветровая планка – это один из доборных элементов кровли, без которого невозможна ее нормальная эксплуатация. Из какого бы материала не была сама крыша, ей необходима защита от ветровых нагрузок и влаги, могущей попасть под кровлю вместе с порывами ветра.

При очень сильных порывах и отсутствии ветровой планки возможно даже поднятие и снос кровли, что может привести к серьезным обрушениям.

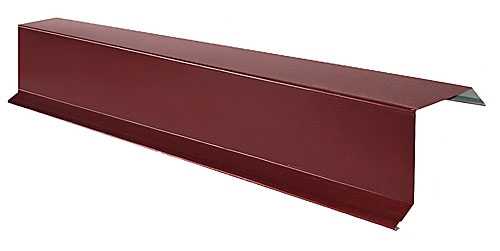

Ветровая планка представляет собой профилированное изделие из оцинкованной листовой стали, стороны которого одинаковы по своей длине, но различны по профилю. Одной стороной она крепится к кровле, а другой к фронтонной доске, если для укладки используются несколько планок, то они монтируются внахлест.

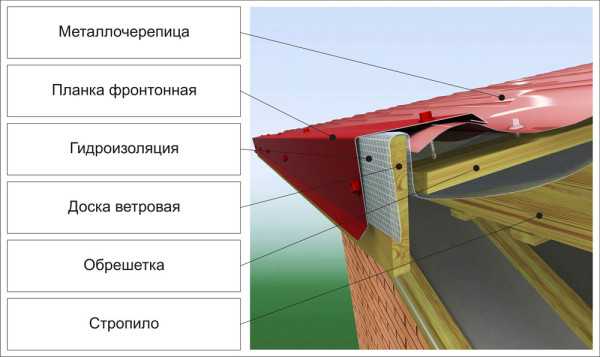

Для плотного прилегания с торцевой стороны на фронтонную доску набивается вспененный фольгированный полиэтилен, сверху укладывается планка, для крепления используются кровельные саморезы, к фронтонной доске допускается крепеж с помощью гвоздей.

Ветровая планка для металлочерепицы

Кровля – это не только расположенные скатом листы металлочерепицы или другого материала, также сюда входят и многочисленные доборные элементы, без которых полноценная эксплуатация покрытия невозможна.

Установка ветровой планки – это завершающий этап кровельных работ, она несет декоративную функцию, скрывая от глаз прослойки изолятора, располагающегося под черепицей, но главное предназначение – это защита от попадания ветра.

Листы любого материала и особенно стали имеют большую парусность, поэтому, если не защитить торец кровли, то во время урагана, их может попросту сдуть.

Планка для металлочерепицы используется такая же, как и для крыши из металлического профиля, это изогнутый под прямым углом профилированный металл, с бортиками по краям, для предотвращения попадания стекающей во время дождя воды.

Монтируется планка, начиная сверху крыши, в горизонтальной плоскости, крепясь с помощью кровельных саморезов, а с торца гвоздями или саморезами.

Также смотрите:

Если используются несколько планок, то укладка производится внахлест, перед монтажом обязательно выполняется обивка фронтонной доски утеплителем из полиэтилена.

Также посмотрите полезный видео урок по установке уплотнителей и ветровой планки для металлочерепицы

Твитнуть

urokremonta.ru

Ветровая планка для профнастила. Особенности монтажа и основное предназначение

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

  • Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
  • Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
  • Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

  • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
  • Карнизная. Устанавливается на краях ската крыши, перед водостоками
  • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

  • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
  • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

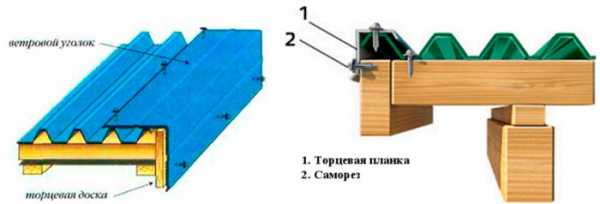

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

  • Узкая торцевая прямая 140-160 руб
  • Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

megabeaver.ru

Ветровая планка для профнастила - цена и характеристики

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов. Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций.

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.
Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Конструкция и размеры детали зависят от размера выбранного профлиста, а также устройства свеса кровли. Следует учитывать, чтобы перекрывающий элемент по длине захватывал как минимум два выступа профнастила.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.
Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.
Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

Установка производится снизу вверх по краю ската крыши с нахлестом. Порядок монтажа — предпоследняя операция перед установкой коньковых планок.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.
Назначение ветровой планки:

  • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
  • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
  • крепление софитов, если таковые предусмотрены в конструкции кровли;
  • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

При установке доборных элементов нельзя пренебрегать применением дополнительных уплотнений в местах стыков.

Стоимостные показатели по ветровым планкам

Цена на эти изделия зависит от нескольких факторов, включая размеры и исполнения.
Сравнительная таблица стоимости ветровых планок

Рассматривая приведенные в таблице данные, можно сделать вывод, что цена основными показателями, от которых зависит цена на изделие, являются характеристики покрытия и металлоемкость деталей.
Региональные стоимостные отличия незначительны и зависят от логистики и потребности на рынке.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.
Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Как бы ни казалась высокой цена этих деталей, приобретать их необходимо в оптимальном качестве и нужном количестве. В противном случае такая «экономия» может обернуться расходами по полной переделке кровли.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.
Надеемся, что приведенная информация будет полезной. И в следующем небольшом видео — краткая инструкция по монтажу ветровой планки.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Торцевые планки для кровли, правильное крепление торцевой планки, полезные советы.

Возвращаясь с крыши в область архитектуры, можно сказать, что доборные планки представляют собой совокупность элементов, играющих ведущую роль границы и заключенного между ними пространства. «Жесть!», — скажет читатель. Правильно, жесть, но зато какая!

Строгая геометрическая форма такого покрытия является надежным барьером для влаги и ветра. Но выбирать и крепить планку необходимо по правилам.

Две верных подруги – карнизная и торцевая планки

Неотъемлемой составляющей хорошо смонтированной крыши являются доборные элементы – планки карнизная и торцевая. Надежная защита кровельного покрытия с другими элементами кровельной системы: мансардными окнами, системой водосточной, вентканалами и дымоходом с использованием планок гарантирована.

Каждая карнизная планка выполняет свою определенную функцию. Планка  карнизная защищает лобовую доску от возможного намокания, а торцевая планка защищает покрытие кровли и обрешетку от ветра. Конструктивно планки похожи друг на друга, потому что производители изготавливают их по идентичной технологии с основными листами металлочерепицы или листов профилированных.


Основой планок является оцинкованная пассивированная сталь толщиной до 0,5 мм. Ветровую планку изготавливают с полиэстеровым и пластоизоловым покрытием. Композитные планки торцевые дополнительно напыляют базальтовой крошкой. В чем отличия крепления ветровых планок для различных материалов?

Технология крепления торцевой планки

Крепление планки торцевой для металлочерепицы и профнастила несколько отличаются и зависят от рельефности материала. Профили листа профилированного и металлочерепицы схожи, поэтому технологически оправдано крепление их по самому высокому гребню.

Волнообразность профиля металлочерепицы и профнастила, а также жесткость материалов предполагают использование и применение специальных гибочных приспособлений.  Планки и листы кровельного материала крепят внахлест.

приспособления для работы

При формировании кромочных соединений для установки ветровых планок используют ножницы по металлу и зажим жестянщика. Ножницы по металлу изготавливают производителем из хром-молибденовой стали. Рукоятки ножниц оснащают защитными выступами для рук и крючком для смыкания режущих кромок.


Зажим жестянщика используют для механического изменения целостности поверхности при изменении профиля металлочерепицы. Специальный блокирующий механизм зажима позволяет просто и точно производить загиб. Фиксация осуществляется простым нажатием на рукоятки. Регулировать силу прижима возможно регулировочным винтом.

Вооружившись приспособлением для работы, приступаем к монтажу торцевой планки.

Крепим планку на металлочерепицу

Ветровую планку на металлочерепичную кровлю устанавливают после окончательной установки черепицы. Задача планки заключается в перекрытии образовавшихся после укладки листов черепицы торцов от попадания ветра и влаги.

Размеры торцевых планок составляют по длине до двух метров, ширина полочек планок может быть от 130 до 145 мм. Планку монтируют по этапам:

•        установка планки выше уровня обрешетки

•        компоновка планки относительно угла торца

•        фиксация положения нахлеста и стыка планки сверху и сбоку.

Для некоторых видов металлочерепицы следует различать левостороннюю и правостороннюю планки. Поэтому во фронтонном узле можно использовать правые и левые ветровые планки.

Фронтонные планки предназначены для отделки правого и левого фронтонов. Монтаж фронтонных планок начинают снизу вверх с нахлестом минимум 10 см.

Жесткость конструкции планки и листов черепицы предполагает применение уплотнителей при монтаже. Местом крепления является максимум волны черепицы, а местом соединения является центр торцевой планки.

Крепежным элементом для монтажа планки являются саморезы, которые устанавливают с шагом 20-30 см. Если кровельное полотно из металлочерепицы уложено правильно, то планка должна покрывать торец поверх профильной волны.

Произвести правильное крепление ветровой планки поможет это видео.

Как крепить ветровую планку на профнастил

Правильно оборудованный фронтонный срез крыши из профнастила исключит обрывание листов. Крепить торцевую планку следует после укладки основных листов. Как подобрать и как крепить торцевую планку?

Планка торцевая для профнастила является комплектующей кровли. Целью установки планки считается наращивание площади облицованной поверхности. Планка представляет собой плоский согнутый лист из материала профнастила. Торцевая планка имеет окончание – заглушку.

Чтобы кровельное соединение обрело необходимую жесткость, листы устанавливают по торцевой поверхности. Для этого дополнительно устраивают контробрешетку.

Этапы установки планки:

•        планку устанавливают перпендикулярно к торцу крыши

•        производим монтаж планки к торцевой части с помощью саморезов или заклепок

•        устанавливаем заглушку с помощью саморезов

•        обрабатываем места соединения мастикой герметиком.

Если припуск по фронтальной части крыши незначительный, то выбирать планку следует с размерами полочек 25х80 мм. Напомним, что торцевая планка напоминает стальной уголок. Рекомендованный шаг крепления планки 200-300 мм, нахлест может составлять 100-150 мм.

Монтаж начинают с торца крыши. Монтируют планку после первой волны профнастила с боковым нахлестом до 50 мм.  Для пологого ската с незначительным углом наклона нахлест может составлять до полутора длины волны. Для продольных и поперечных стыков предусматривают уплотнение с использованием уплотнительной ленты и мастики битумной.

Полезные советы

Специалисты не рекомендуют применять на одной плоскости кровли несколько планок, соединенных между собой. Любое неправильное крепление снижает стойкость кровли к ветровым нагрузкам. Поэтому отношение крыши с внешней средой предпочтительнее произвести корректно. И тогда крыша прослужит дольше.

svouimirukami.ru

основное назначение, особенности монтажа :: SYL.ru

Конструкция крыши из профнастила или металлочерепицы предусматривает наличие множества элементов, одним из них выступает ветровая планка. Она требуется для защиты ската от проникновения осадков. Помимо прочего, этот доборный элемент необходим ещё и для декорирования кровли. Для того чтобы понять, как крепить этот узел, необходимо ближе познакомиться с устройством всей конструкции.

Устройство системы кровли

Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.

Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.

Дополнительные сведения об устройстве

Между кровельными листами и коньковой планкой необходимо организовать отверстия, что обеспечит эффективное перемещение потока воздушных масс. Поверх гидро- и пароизоляции устанавливаются стропильные планки или металлические прогоны. К ним продольно укрепляется обрешетка, расстояние между элементами которой будет зависеть от вида профнастила.

Для обрешётки следует использовать брус квадратного сечения со стороной в 50 мм. Понадобятся влагостойкие листы фанеры, их толщина должна составить 10 мм. Устройство кровли из профнастила может предполагать сплошную или прореженную обрешетку. Первая разновидность устанавливается на ребрах, вокруг дымоходов и на коньках. Шаг прореженной равен 50 мм. Все деревянные детали обрабатываются антисептиком.

Поверх обрешётки укладывается диффузионная прокладка, которая препятствует возникновению конденсата. На обрешетку застилается нижний ряд профнастила. При этом следует сформировать карнизный свес. Его размеры будут зависеть от высоты профильного листа. Важно позаботиться ещё и о карнизной планке, которая должна находиться ниже слоя гидрозащиты.

Что необходимо знать о конструктивных особенностях

Ветровая планка для профнастила нужна для фронтонных частей кровли. Описываемые накладки будут защищать систему от задувания и разрушения. Крепление можно осуществить саморезами, расстояние между которыми составит 200 мм. В зависимости от того, какова высота волны, подбирается длина крепежа. Для того чтобы листы профнастила не были сорваны во время сильных ветровых нагрузок, следует оборудовать фронтонный свес.

Когда припуск листов с фронтальной части достигает 70 мм, используется ветровая рейка, ее размеры равны 25х80 мм. Крепежом выступают саморезы. Если с фронтальной части здания припуск незначителен или его и вовсе нет, тогда дополнительно к рейке рекомендуется применить еще и ветровую планку для профнастил, она напоминает стальной уголок, а крепление узла следует осуществлять с шагом до 300 мм и с поперечным нахлестом в 150 мм.

Дополнительно о назначении

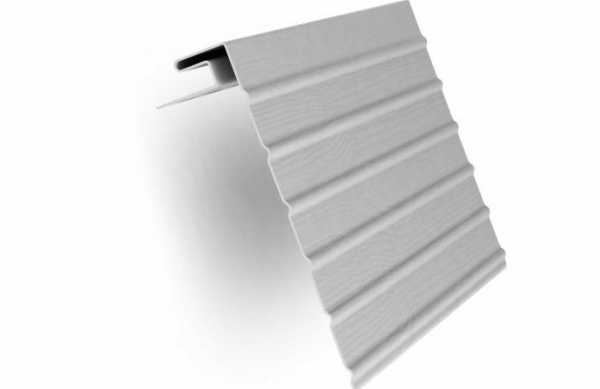

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Эстетическая функция

Кровельной конструкции с помощью описываемого изделия можно придать еще и завершенный вид. Планка подбирается в тон к основному цвету укрывного материала, поэтому неаккуратные края профнастила удается скрыть. Это позволяет выполнить подшивку свесов сайдингом или софитами идеально ровно и качественно. Некоторые не осуществляют установку ветровой планки для профнастила, заменяя ее более дешевым аналогом – гнутым металлопрофилем. Его можно отыскать в строительном магазине, однако этот узел представлен в скудной цветовой гамме и обладает стандартными параметрами доборных элементов.

Размеры планки

Размеры ветровой планки для профнастила позволяют понять, какое количество доборного материала необходимо приобрести. Обычно такие изделия обладают стандартными параметрами. Их длина равна 2 м. Расчёт следует осуществлять с учетом полезной площади.

Эффективная длина обычно равна 1,9 м. А вот ширина может изменяться, поэтому ее выбирают, учитывая потребности. Таким образом, стандартные размеры могут быть равны 90х150 или 40х60 мм. Узкая планка используется для плоской кровли, последняя из которых обычно устанавливается на гаражах. У этого изделия почти отсутствует волна. А вот для металлочерепицы в ход идет широкий рельефный торец.

Особенности монтажа

Перед тем как крепить ветровую планку для профнастила, вы должны ознакомиться с особенностями технологии. Заняться работами вы можете самостоятельно, ведь монтаж доборного элемента не предусматривает наличия у мастера строительного опыта или специального инструмента.

Технология предполагает использование кровельных саморезов с уплотнителями из резины. На одну планку понадобится примерно 6 крепежей. Помимо прочего, следует подготовить:

  • герметик;
  • шуруповёрт;
  • ножовку по металлу.

Методика проведения работ

Алгоритм проведения работ будет зависеть от места монтажа. Установка карнизной планки осуществляется на карнизные свесы, до момента настила кровельного покрытия и монтажа водостока. Установка осуществляется саморезами, которые должны быть удалены друг от друга на 40 см. Нахлёст составляет предел от 50 до 100 мм.

Начинать следует от края. Гидроизоляционная пленка, укрывающая обрешетку, должна быть поднята и уложена поверх планки. Правильный монтаж подразумевает, что ветровой карнизный элемент должен прижиматься к внутренней поверхности водосточного желоба. При этом влага не будет проникать на стропила ската. Иногда для этого используются планки, выполненные по индивидуальным размерам.

www.syl.ru
