Как крепится карнизная планка под металлочерепицу – Монтаж карнизной планки металлочерепицы — Всё о кровле

Карнизный свес кровли из металлочерепицы: размеры, устройство, монтаж

Построить карнизный свес кровли из металлочерепицы нужно будет до укладки кровельного покрытия. Защитить деревянные детали кобылок и обрешетки можно и последующей подшивкой софитов, но такой способ оказывается более трудоемким, поэтому лучше закрыть карнизы заранее, когда ничего не мешает набивке профилированной планки.

Что такое карнизный свес металлочерепицы

В просторечии его называют карнизом или концевой планкой. Профессиональные кровельщики, когда говорят о карнизном свесе металлочерепицы, имеют в виду нижнюю часть листа на скате, которая выходит за пределы периметра стен здания.

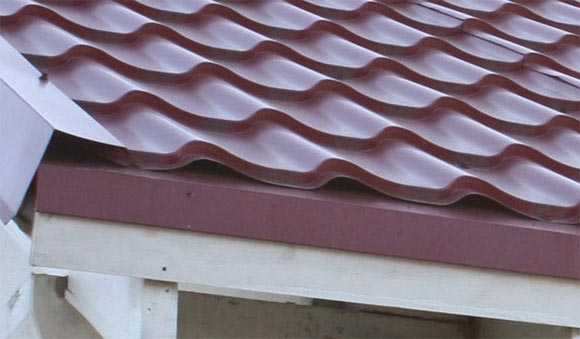

Карниз металлочерепицы — это не 50 мм поверхности, свешивающихся с карнизной доски. В состав узла свеса входят:

• Нижняя кромка листа металлочерепицы;
• Ветровая или карнизная доска каркаса ската;
• Капельник;
• Карнизная планка.

Важно! Кроме перечисленных деталей, к устройству свеса можно отнести и крюки с водосточными желобами, защитную сетку и софиты.

Все они устанавливаются на свесах под металлочерепицей и оказывают существенное влияние на долговечность и надежность кровли. Непосредственного влияния на работу карнизной планки они не оказывают, но некоторые из доборных элементов приходится устанавливать до монтажа защитной накладки, поэтому всегда приходится учитывать место их размещения и размеры доборов.

Нужна ли карнизная планка для металлочерепицы

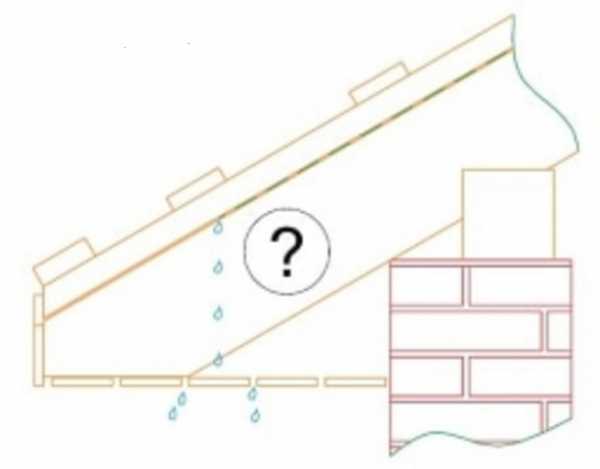

Разумеется, можно обойтись и без оборудования свеса металлочерепицы. Для некоторых типов крыш используют упрощенный вариант оформления нижней кровельной кромки. В этом случае оставляют вылет нижнего края металлочерепицы на расстоянии 50-60 мм от плоскости стены. Чтобы удалять влагу, металлическую кромку подшивают на стену профилированной планкой – желобом, наподобие той, что устанавливается на фронтонных накладках металлочерепицы.

Подобный случай — скорее исключение из правил, используется он крайне редко. Для обычных двухскатных крыш ставят карнизный свес под металлочерепицу с целью обеспечения:

• Защиты мауэрлата и опорной части стены от дождя и ветра;
• Отведения дождевой и талой воды от отмостки фундамента;
• Организации устойчивого притока воздуха в вентиляционные каналы под металлочерепицей.

В отличие от профнастила, у которого волнистое профилированное сечение уже образует каналы, по которым притекающий воздух может частично убирать пароконденсат, у металлочерепицы такой возможности нет. Поэтому эффективная вентиляция утеплителя и кровли может быть обеспечена только за счет правильного выбора схемы обустройства карнизного свеса.

Виды карнизных свесов для металлочерепицы

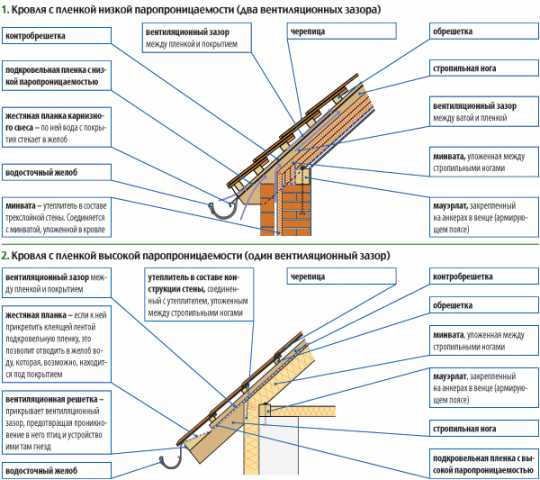

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

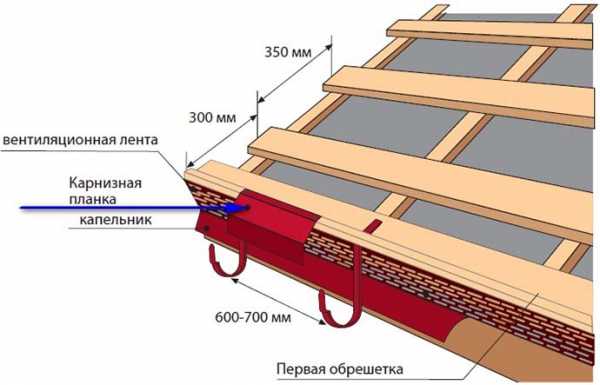

Устройство карниза металлочерепицы

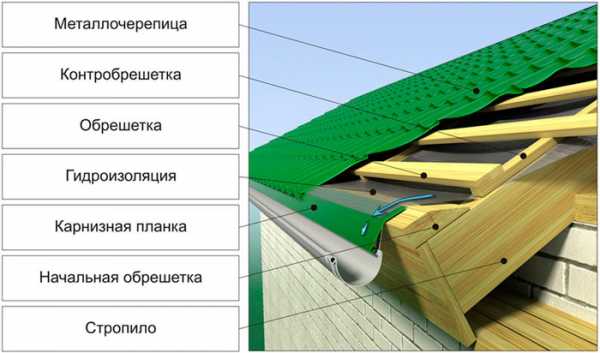

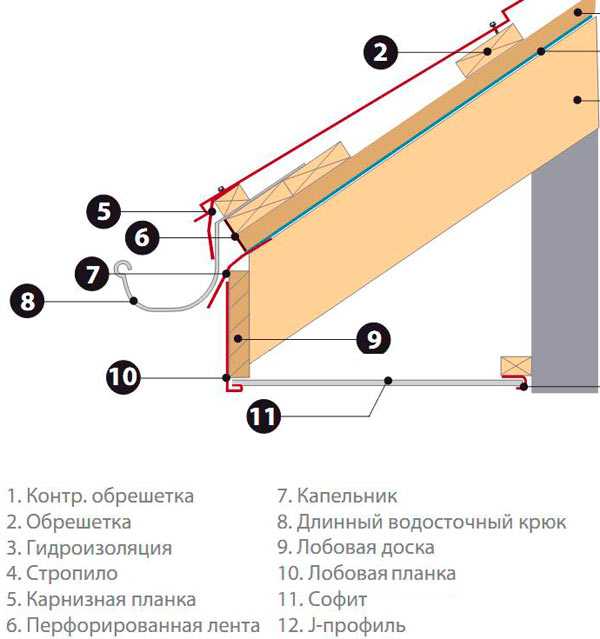

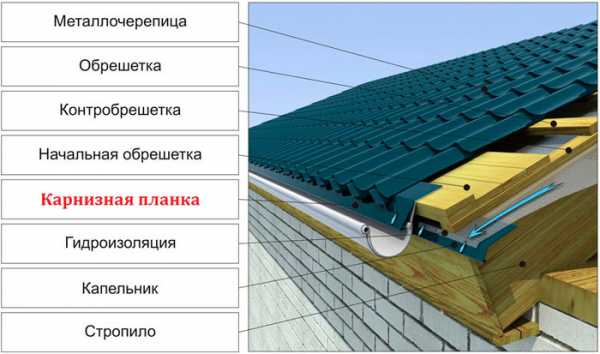

Конструктивно карнизный свес представляет собой пакет из слоя гидроизоляции, обрешетки пароизолирующего полотна и кровельного покрытия из металлочерепицы.

Кромка материала пароизоляции выводится и укладывается на планку капельника. Между кровельным покрытием и контробрешеткой образуются вентканалы для притока воздуха. Поверх приемных окошек установлена карнизная планка. Завершающим элементом свеса является система водосточных желобов, уложенных на монтажные крюки.

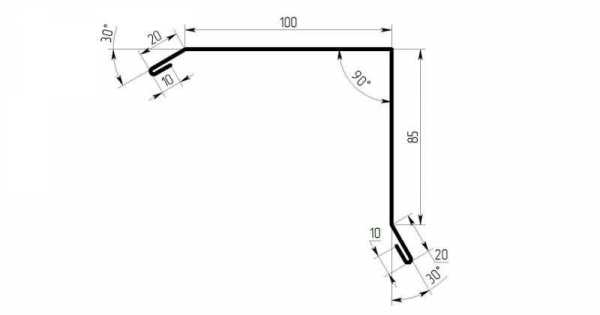

Размеры карнизной планки для крыши из металлочерепицы

На вертикальной торцевой поверхности свеса устанавливается накладка из оцинкованного тонколистового материала. Планка выполнена в виде Г-образного профиля, вертикальная полка которого нашивается на торец, горизонтальная набивается на деревянную подшивку краевой зоны стропил контробрешетки.

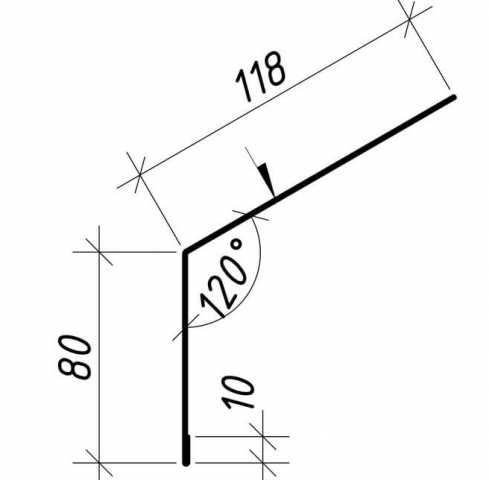

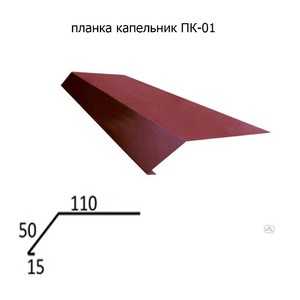

Стандартные размеры карнизной планки для металлочерепицы равны 118х80 мм, угол раскрытия профиля равен 120^о. По нижней кромке выполнен усиливающий загиб, равный 10 мм. Планка для свеса изготавливается из оцинковки толщиной 0,8 мм.

Монтаж карниза для металлочерепицы

К обустройству карнизного узла приступают после завершения работ по установке стропильных балок. Для того чтобы карниз получился ровным, без волны и уклонов по горизонту, стропила зачищают и выравнивают под набивку планок контробрешетки.

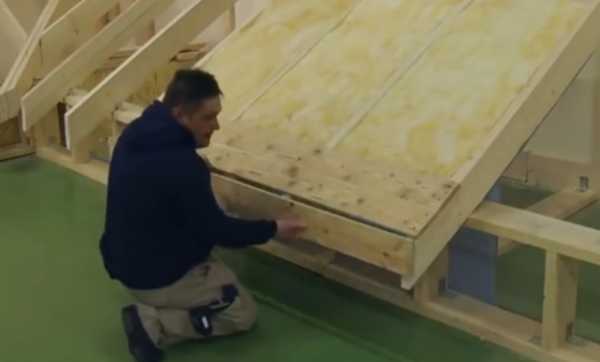

Монтаж деревянного основания

К сборке карнизного свеса можно приступать после того, как будут усилены концы стропил, для этого по линии свеса нашиваются без зазора две горизонтальные доски.

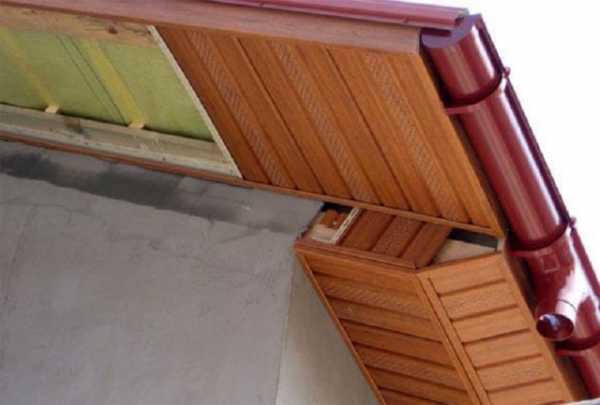

Вертикальную поверхность торцов стропил зашивают лобовой доской.

Важно! Все детали карнизного свеса крепят только столярными саморезами.

Установка главных деталей карнизного свеса

После того как лобовая доска установлена на свое место, необходимо набить металлическую планку капельника. Это главный элемент карниза, так как по капельнику из-под металлочерепицы удаляется избыток конденсата.

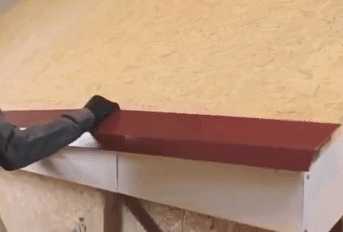

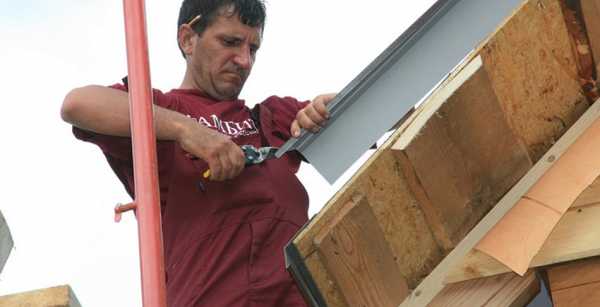

Планку укладывают на лобовую доску и обрешетку отогнутой кромкой вниз и крепят к деревянному основанию саморезами и шуруповертом. Следующим этапом на поверхность основания укладывается пароизоляционная мембрана, ее край должен полностью заходить на отогнутую полку капельника. Полотно крепят на двухсторонней клейкой ленте.

Поверх пароизоляции укладывают рейки контробрешетки, чтобы древесина не порвала полотно, опорную поверхность планок подшивают ленточным уплотнителем.

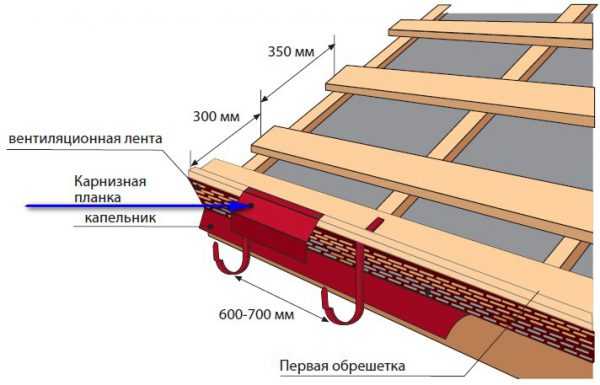

Далее вдоль нижней кромки карнизного свеса нашивают две горизонтальные планки или брусы, того же сечения и размеров, что и элементы контробрешетки.

Важно! Входные окна образовавшихся вентиляционных каналов необходимо зашить полимерной сеткой, препятствующей проникновению насекомых и птиц под металлочерепицу.

Этот этап завершается укладкой реек обрешетки, и можно приступать к установке креплений водостока и карнизной планки.

Завершающий этап

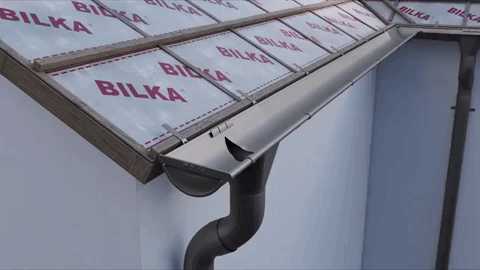

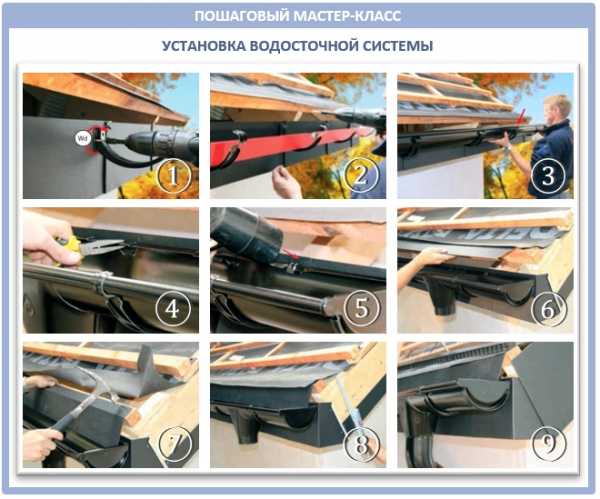

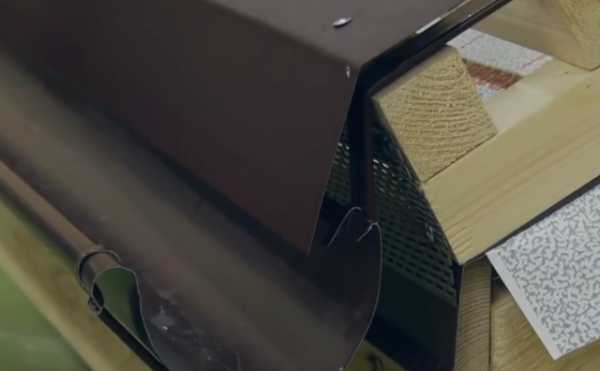

Так как изготовление системы водоотведения требует подвеса приемных желобов, перед установкой карнизной планки на свес необходимо закрепить монтажные крюки. Они крепятся саморезами прямо к двум нижним рейкам обрешетки карнизного свеса.

Понятно, что уложенные на бруски держатели будут выступать над поверхностью обрешетки, чтоб спрятать их, приходится укладывать еще один ряд деревянных реек. На крюки крепится водоотводящий желоб, а поверх только что уложенных брусков-накладок устанавливается карнизная планка кровли из металлочерепицы.

Нижний край добора заводится внутрь желоба. Остается лишь уложить металлические листы кровли и закрепить их на обрешетке.

Советы и рекомендации

Больше всего ошибок допускается на этапе укладки полотна пароизоляции и установки капельника. Обычно полотно стараются не заводить на планку капельника, а поднять и уложить на уровне карнизной металлической накладки. В этом случае капельная система остается сухой, а большая часть конденсата стекает и собирается лужей под металлическим листом кровли, так как преодолеть подъем через дополнительный деревянный брус вода не в состоянии.

Идея сливать конденсат в желоб хороша, но она работает только в сухом и жарком климате. При сильных морозах такая дренажная система карнизного свеса должным образом не работает, а скопившийся водный конденсат рано или поздно проникнет в толщу утеплителя, и карнизный свес будет постепенно прогибаться под собственным весом. В этом случае приходится вскрывать гидроизоляцию и отводить конденсат через подшивку софитами.

Второй распространенной ошибкой является укладка пароизоляции без клеевой ленты. Впоследствии полотно либо съезжает к нижнему торцу стропил, либо проседает и оголяет край утеплителя для сконденсированных водяных паров. Если нет ленты, полотно можно наклеить на любом водостойком клее или герметике. Понятно, что полотнище гидроизоляции необходимо укладывать на рейки с запасом по 50-60 мм с каждой стороны. Это необходимо, чтобы скомпенсировать провис и деформацию материала.

Заключение

Для того чтобы правильно установить карнизный свес кровли под металлочерепицей, не нужно экономить на материалах и пытаться упрощать схему, использовать свои идеи и рацпредложения. Общее устройство узла было разработано специалистами и испытано многократно, поэтому лучше, чем профессионалы, сделать кровельный свес не получится. Любая импровизация или переработка конструкции, пусть даже с самыми благими намерениями, только ухудшит гидроизоляцию кровельного покрытия.

bouw.ru

Капельник для металлочерепицы: правила монтажа и обустройства

Современная металлочерепица продумана до малейшей мелочи, и действительно надежно защищает крышу от протечек. Производители предлагают целый набор кровельных элементов, которые идут к основному покрытию, и каждый из них по-своему важен.

И больше всего в своем применении и монтаже вызывает вопросов капельник для металлочерепицы – специальная металлическая деталь из кровельной стали. Обычно она имеет полимерное покрытие и цвет, как у самой металлочерепицы. Предназначены капельники для защиты торцов крыши от влаги, которая стекает капельками с кровли – откуда и название. Давайте разберемся в их видах и тонкостях установки!

Для начала предлагаем вам посмотреть этот ознакомительный ролик, который поможет вам понять саму суть процесса:

Стандартный капельник идет толщиной от 0,4 до 0,5 мм, из стали, которая защищена цинком или алюмоцинком. Дополнительно поверх современные производители еще наносят дополнительный защитный антикоррозийный слой из фосфата и обрабатывают грунтовкой. В качестве финишного слоя уже наносят полимерное покрытие и лак.

Для крыши из металлочерепицы капельник выполняет сразу несколько важных функций:

• Гидроизоляция. Карнизная планка отводит влагу от стен и обрешетки, защищает их от грибка, мха и наледи, а также предупреждает размытие строительных растворов.
• Эстетично. Капельник закрывает торцы крыши, чем значительно улучшает внешний вид здания и придает дому завершенный вид.
• Шумоизоляция. Капельник отражает звуковые волны, и уменьшает шум от грохающих металлических деталей во время сильного ветра.
• Ветрозащита. Капельник уменьшает подъемную силу ветра на кровельное покрытие. Другими словами, эта планка защищает крышу в сильный ураган, когда ветер способен сорвать ее. А крыша из металлочерепицы все-таки обладает некой парусностью.

К слову об эстетичности. Чаще всего капельник подбирают по цвету металлочерепицы точь-в-точь, чтобы он не выделялся на фоне всей крыши. Но все чаще современные дизайнеры рекомендуют брать его совсем другого оттенка, даже контрастного, чтобы подчеркнуть стиль дома красивым акцентом.

Такой метод вносит хоть какое-то разнообразие в дизайн металлической крыши, которая уже слегка поднадоела в больших городах.

Всего вы будете устанавливать капельник двух видов: фронтонный и карнизный. Главное назначение карнизного капельника – безопасный отвод дождевой и талой воды с крыши. По сути, такой капельник служит направляющим для жидкости, которая потом попадает в водосток. У фронтонного капельника тоже есть свои предназначения. Такие хорошо защищают фронтонные свесы от намокания и тоже направляют воду со скатов на карниз. Отличаются эти капельники не только назначением, но и конструкцией.

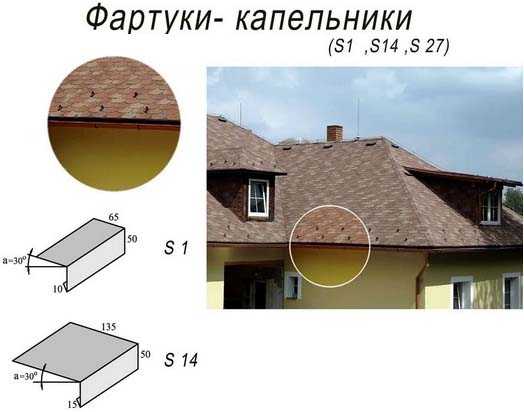

Длина карнизного капельника обычно от 1,5 до 2,5 метров. При этом ширина крепежных полочек составляет от 15 до 30 см. По индивидуальному заказу капельник делают более широким, узким, длинным или коротким. Главное требование к карнизной планке – это высокая прочность и жесткость, устойчивость к температурным перепадам и погодным условиям.

По правилам капельник по той же технологии, что и металлочерепица. В заводских условиях тонкий лист металла проходит оцинковку, затем покрывается защитным полимерным слоем и даже базальтовой крошкой для особого эстетичного эффекта.

У карнизного два загиба, один из которых делит планку на так называемые «фартук» и «юбку», а второй служит ребром жесткости на «юбке»:

















Фронтонный капельник, как вы уже догадались, крепят на фронтонных свесах. Здесь уже три загиба, которые делят планку на «ступень», «фартук» и «юбку».

Каждая из планок защищает свою часть крыши. Но есть еще одно важное требование к обеим планкам, и карнизной, и фронтонной – иметь тот же срок службы, что и покрытие основной крыши. Этот момент, в принципе, важен для любых доборных элементов, если вы не хотите периодически делать ремонт в одном участке, то в другом.

Если срок службы одинаковый, тогда просто через 15-20 лет вы замените сразу всю крышу из металлочерепицы, и не будете дергаться по пустякам. Которые ко всему еще и способны доставлять немало проблем. Так, например, та же карнизная планка, которая износилась или поржавела, способна пропускать влагу под обрешетку, пусть даже считанные капли. Постоянная влага под свесом со временем вызовет не только сырость, но и грибок.

К слову, не следует путать капельник с лобовой доской, хотя они похожи и расположены часто совсем рядом. Лобовая планка предназначена для защиты лобовой доски, а капельник закрывает ту часть кровли, которая касается водостока.

По правилам монтаж капельника под металлочерепицу происходит уже после того, как на лобовую доску уже установили крепление водосточной системы. Вам нужно будет подобрать размер капельника так, чтобы он своей нижней частью попадали в желоб на глубину не менее 20% там, где находится нижняя часть водостока.

При этом ширина верхней части капельника должна быть не больше ширины лобовой обрешетки – это важно:

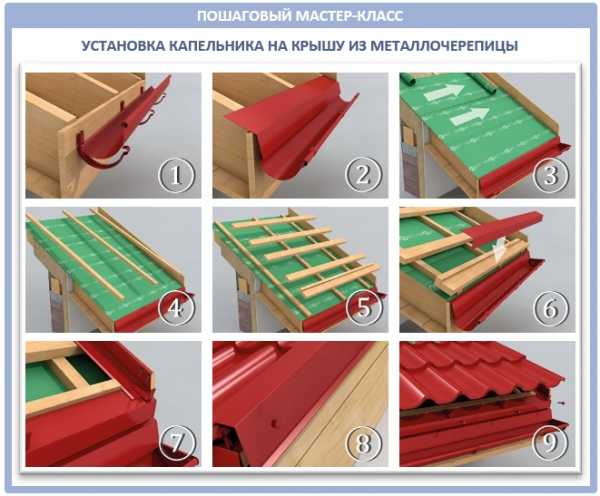

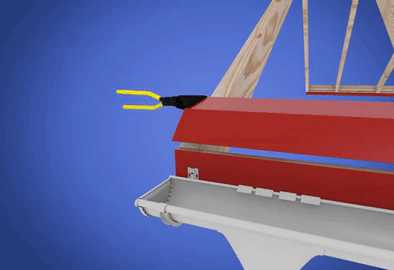

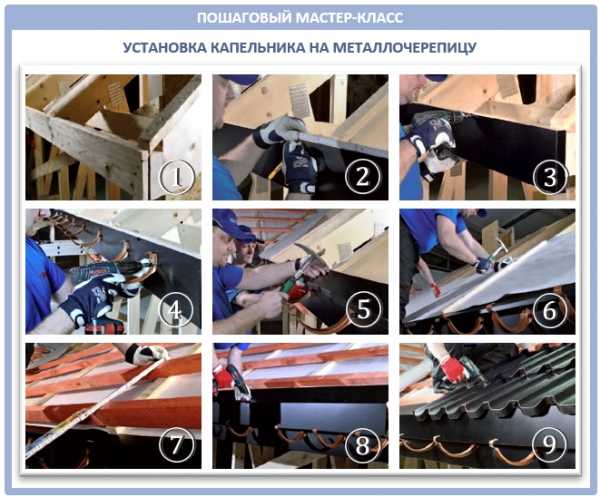

На этом мастер-классе хорошо видно, где именно должен оказаться край капельника:

Не забудьте перед установкой капельника снять защитную пленку. Вы легко обнаружите ее, правда, снять уже получится не так легко, придется приложить усилие.

На этом этапе многие задаются вопросом, а можно ли крепить карнизную планку гвоздями? Насколько это безопасно? Ведь металлочерепицу мы крепим только специальными саморезами с резиновыми прокладками. Да, капельник тоже можно зафиксировать при помощи такого крепежа, хотя это и накладно. Но гвозди, если те оцинкованные, также замечательно подходят для этой задачи.

Ведь карнизная планка не находится под открытым небом, и не принимает на себя целый поток ливня или снега, а только служит дополнительной защитой обрешетки. И те несколько капель, которые скатятся с нее в желоб, особо сильной ей не повредят. Главное только забивать гвозди не слишком глубоко, чтобы те не прогнули металл. Иначе в таких местах капли как раз и станут собираться, как в луже, а это уже не хорошо.

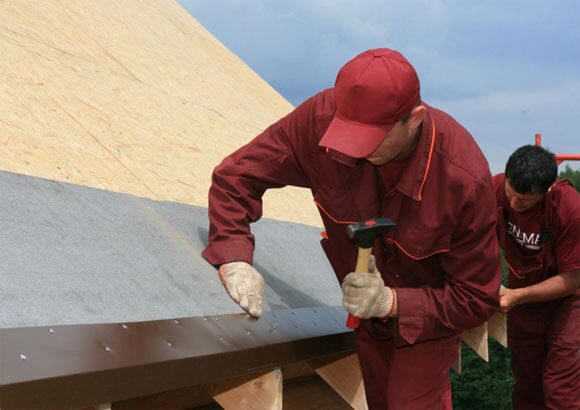

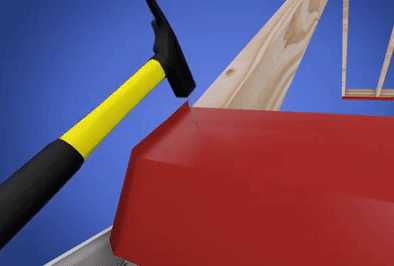

Вот здесь хорошо показано, как происходит процесс этого «варварского» крепления:

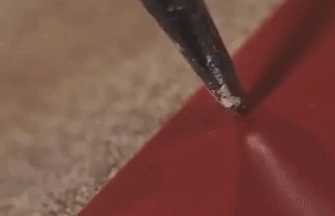

Чтобы вам было легче пробить гвоздями металл, можете предварительно ударить по отмеченным местам острым молотком:

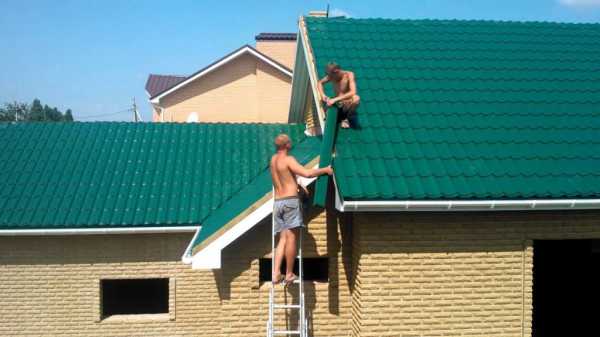

Фронтонную планку уже крепят в верхнюю часть, снизу вверх. Такие идут сразу в двух вариантах, левая и правая.

По вашему желанию вы можете как закрыть планкой выступающий торец, так и оставить его открытым.

Важный момент: монтируют капельник на крыше из металлочерепицы только с той стороны, где уже установлен водосток. В другом месте эта планка просто не нужна. Все дело в том, что дождевая вода, попадая в водосток, достаточно сильно разбрызгивается, и именно эти не такие уж безобидные брызги легко попадают в подкровельное пространство.

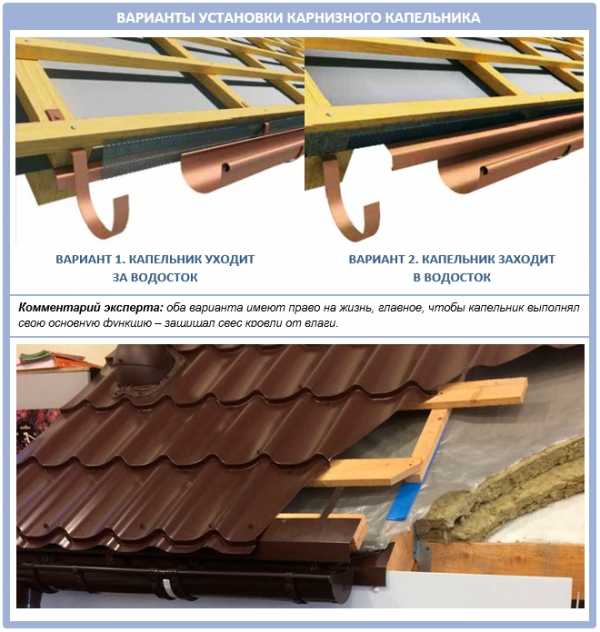

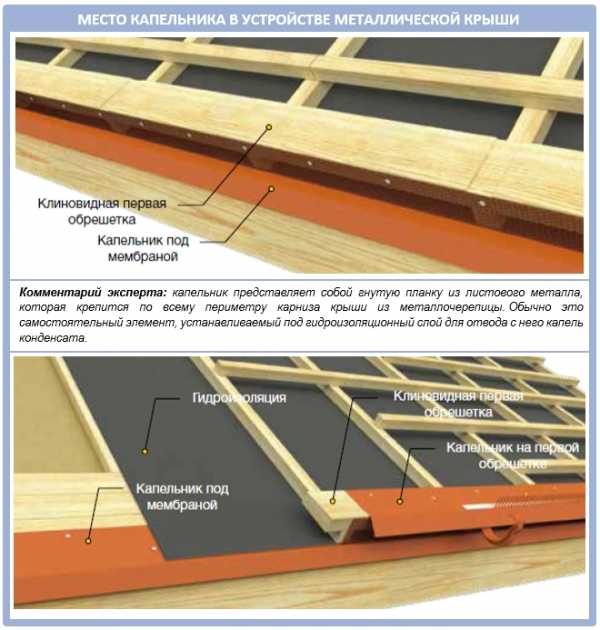

Куда правильно заводить капельник?

Если под металлочерепицу вы использовали диффузную гидроизоляционную мембрану, следите за тем, чтобы она казалась на капельнике, а не под ним. Причем нахлест самой мембраны должен составлять 5 см.

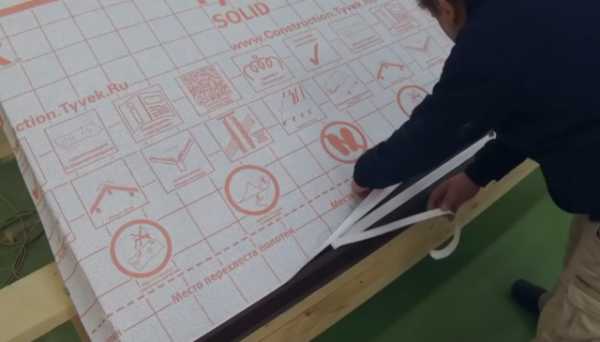

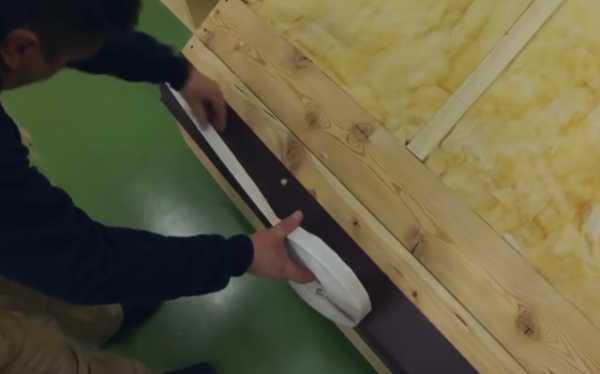

Обязательно проклейте мембрану двухсторонней лентой или специальным клеем, а перед этим натяните ее, чтобы потом не было провисаний, куда станет скапливаться вода. Такие места называют «водными карманами». Знайте, что в зимний период и ранней весной ее может скопиться так много, что это способно даже разорвать гидроизоляцию!

Причем мембрану не укладывают заранее, т.к. она достаточно быстро разрушается под солнечными лучами. Поэтому ее укладывают на карнизный свес и выводят уже на установленный капельник. Сам капельник под мембраной крепят коррозиестойкими гвоздями, чтобы защитить от возможной влаги.

К слову, капельник, который находится под мембраной, выводить в водосточную систему уже не нужно. Ведь в нее влагу уже выведет выступающая часть гидроизоляции:

Как только вы разобрались с мембраной, следуйте дальше таким шагам:

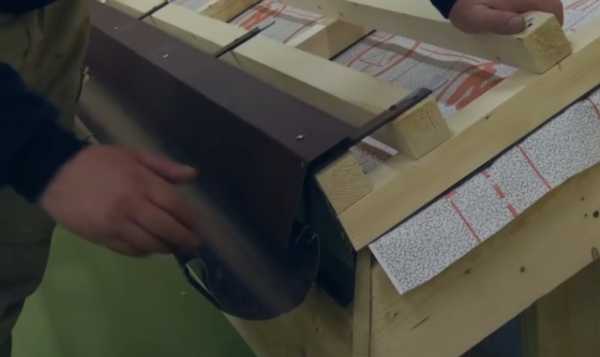

• Шаг 1. Уложите первую планку, а затем вторую внахлест в 20 мм, а затем – следующую.

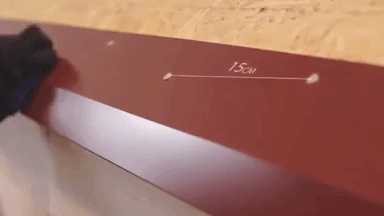

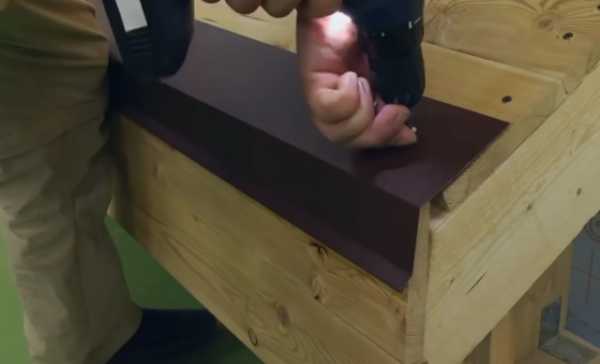

• Шаг 2. Зафиксируйте обе планки при помощи саморезов, с шагом в 200 мм.
• Шаг 3. Под шляпки саморезов уложите резиновый уплотнитель, чтобы влага случайно не проникла через микроотверстия, и не попала на деревянную обрешетку.

Если стыку капельника мешают ребра жесткости, тогда просто срежьте их ножницами по металлу.

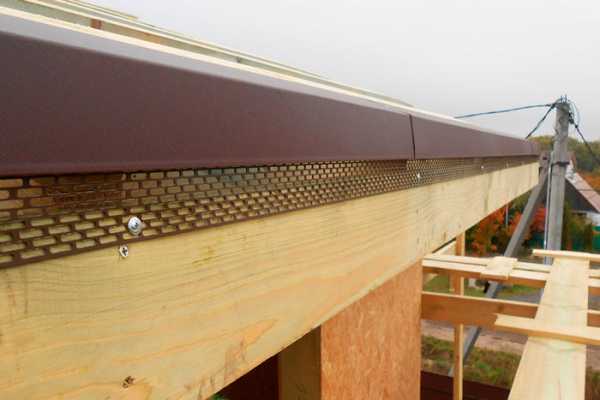

Установка гребня и вентиляционной решетки

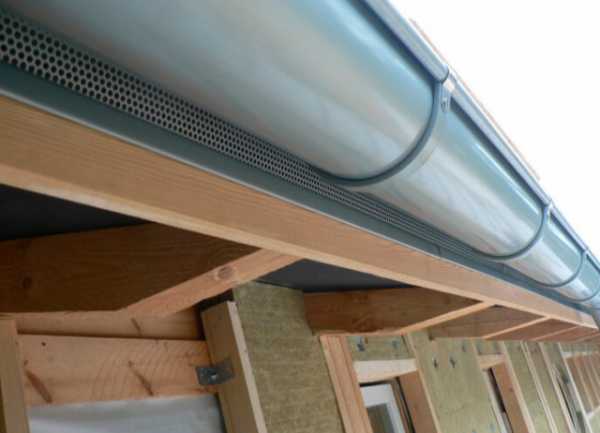

Поверх капельника также часто устанавливают гребень свеса со специальной вентиляционной решеткой. Это необходимо для того, чтобы:

• из подкровельного пространства вытягивался теплый воздух и конденсационная влага, которые там совсем не нужны, и которые так любит плесень и грибок;
• под крышу не смогли проникнуть птицы и насекомые;
• гребень частично заменяет дополнительную балку и тоже поддерживает свес.

В процессе монтажа вентиляционного гребня нередко случайно пробивают гидроизоляцию, и как раз путем проклейки устраняют этот недочет.

Крепить такой гребень нужно по специальным заводским меткам, которые отмечают еще в процессе производства. По окончанию монтажа отрежьте лишнюю часть выступающей диффузионной мембраны. Если вы все сделаете правильно, препятствия для движения воздуха в подкровельное пространство не возникнет.

Как вы видите, главное не наделать ошибок монтажа, и гидроизоляция свеса красивой и модной кровли из металлочерепицы будет надежной на все 100%!

krovgid.com

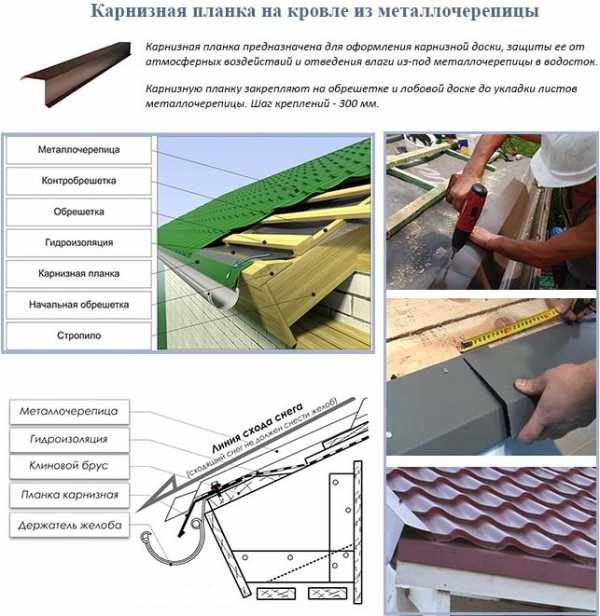

Карнизная планка для металлочерепицы: монтаж, размеры, фото

Сегодня для покрытия кровли очень часто используют металлочерепицу. Этот надежный и красивый материал надолго защитит дом от атмосферных явлений. Но крыша не будет в полной мере выполнять свои функции, если ее не оснастить всеми необходимыми элементами, например, карнизной планкой для металлочерепицы. Без этого доборного элемента крыша, а значит и весь дом, не будут надежно защищены. А как произвести монтаж карнизной планки на кровле покрытой металлочерепице? Какие существуют нюансы выполнения этой задачи? Давайте разберемся с этими вопросами.

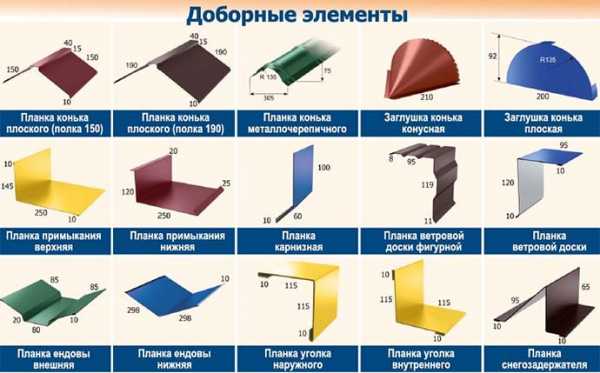

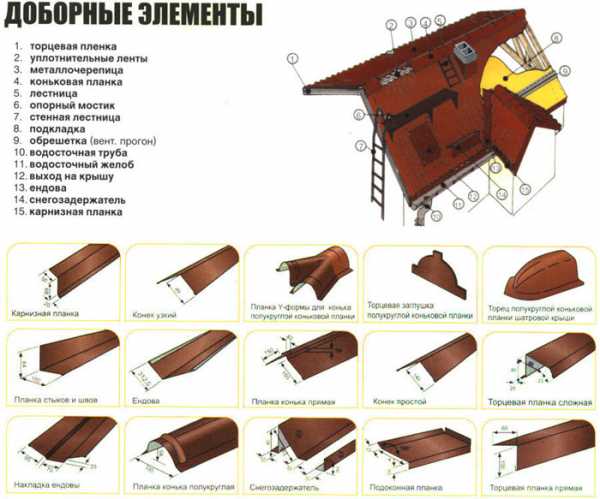

Что такое доборные элементы

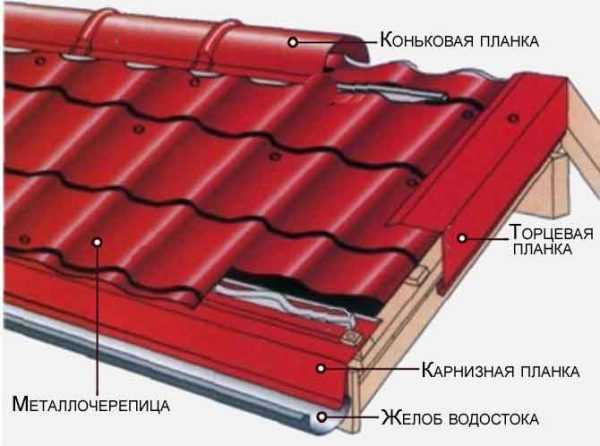

Любая кровля – это сложная конструкция. При ее возведении используются многочисленные элементы. Не стоит думать, что достаточно покрыть крышу металлочерепицей или другим кровельным материалом и больше ничего не использовать. Для лучшей защиты всей конструкции требуется использовать некоторые доборные элементы, а именно:

• Конек. Этот элемент располагается на самой вершине крыши. Его главная роль – это скрыть стыки листов металлочерепицы или другого кровельного материала. Кроме того, он выполняет и эстетическую функцию;
• Торцовая планка – служит для защиты торцов кровли;
• Ендова;
• Отливы;
• Капельники;
• Снегозадержатели для металлочерепицы и так далее.

Все эти доборные изделия улучшают эксплуатационные свойства крыши и защищают ее основные элементы. Если вы решили обойтись без них, то будьте готовы к скорым ремонтным работам. Да и сама эксплуатация будет существенно усложнена. К таким доборным элементам, установка которых нужна в обязательном порядке, относится и карнизная планка.

О самом изделии

Кроме кровельного материала на крышу устанавливаются многочисленные другие изделия. Без таких доборных элементов обойтись ни как нельзя. Карнизная планка для металлочерепицы, как и для другого вида кровельного материала, выполняет следующие функции:

1. Предохраняет стены и фундамент от попадания капель воды стекающей с крыши.
2. Не дает во время зимы снегу попадать под металлочерепицу.
3. Придает крыши законченный внешний вид.

Конечно, можно обойтись и без этого доборного элемента. Многие практикуют монтаж одной только лобовой доски. Но такая защита не может считать достаточно надежной. Древесина, а именно из нее делается лобовая доска, легко поддается гниению. Особенно это быстрее происходит при намокании. Поэтому любой профессионал посоветует потратить немного времени и средств и смонтировать карнизную планку. К тому же, такой доборный элемент заметно улучшить внешний вид крыши из металлочерепицы.

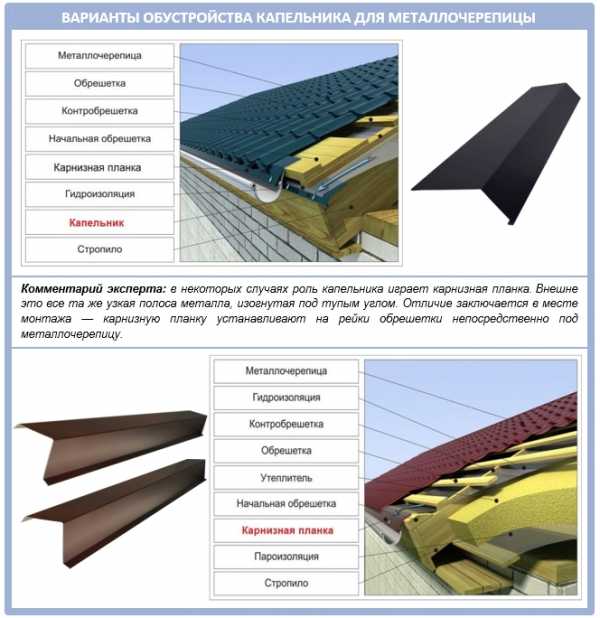

Не стоит путать карнизную планку с капельником. Оба варианта доборных элементов применяются с металлочерепицей, но они выполняют разную функцию. Карнизная планка служит для защиты лобовой доски от намокания. Капельник необходим для отвода стоков с кровли в водосточную систему.

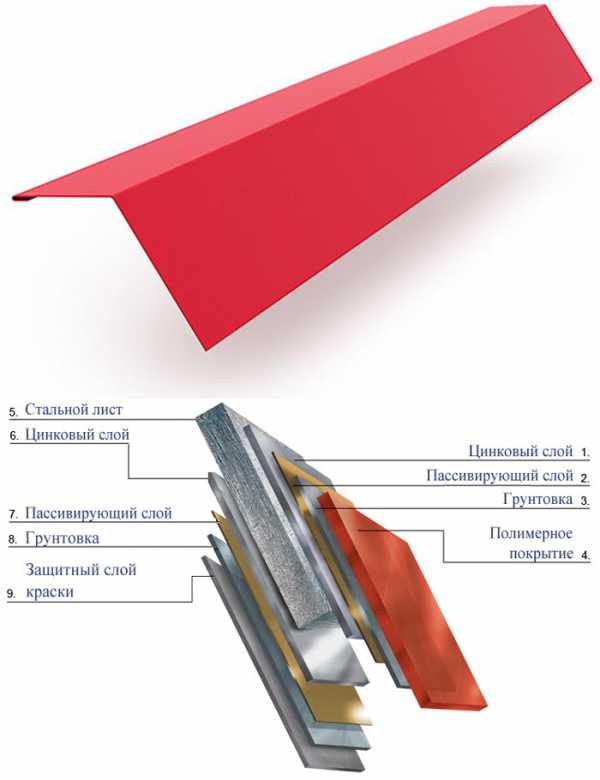

Из чего делают карнизную планку и ее размеры

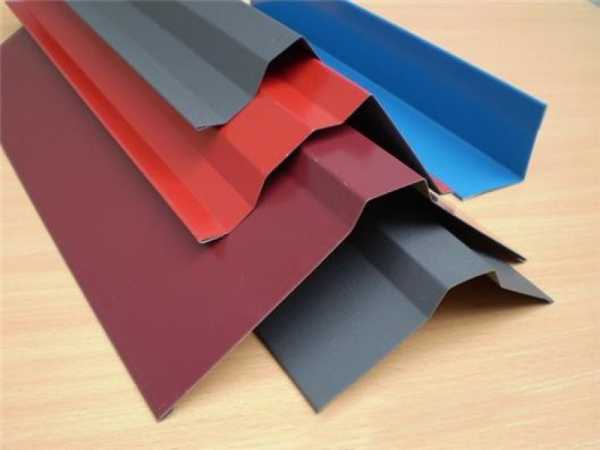

Для изготовления карнизной планки применяется тот же материал, что и при изготовлении металлочерепицы. Это лист оцинкованной стали. Как правило, доборный элемент приобретается одновременно с кровельным материалом. Это облегчает подбор цвета, что помогает улучшить внешний вид.

При изготовлении карнизной планки, которая используется с металлочерепицей, производители выполняют следующую последовательность работ:

• с завода поставщика поступает стальной лист. Он уже имеет оцинкованное покрытие;
• стальной лист пропускают через специальный станок. С его помощью придается изогнутая форма будущей карнизной планки для металлочерепицы или другого кровельного материала;
• чтобы улучшить защиту на всю поверхность наносится слой антикоррозийного средства;
• после этого планку покрывают грунтовкой. Этот слой улучшает адгезию, и защита будет держаться лучше;
• далее, следует работа по нанесению полимерной краски. Именно она будет являться основной защитой карнизной планки. Плюс к этому слой полимера придает готовому изделию привлекательный внешний вид;
• внутренняя поверхность карнизной планки, которая будет скрыта от взгляда, покрывается защитным лаком. Он будет предохранять доборный элемент от воздействия влаги, которая образовывается в виде конденсата на металлочерепице.

Карнизная планка может иметь защитный слой из различных материалов. Самый дешевый вариант – это простая оцинковка. Но такие изделия используются редко, так как обладает сравнительно небольшим сроком службы. Лучше всего приобретать доборные элементы с защитой из полимеров. Как правило, это полиэстер или пластизол. В этом случае карнизная планка будет служить столько же, сколько кровельное покрытие из металлочерепицы. Минусом таких изделий является их стоимость. Но этот недостаток компенсируется отсутствием ремонта во все время эксплуатации.

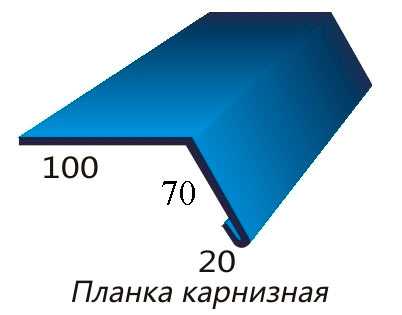

Если говорить о размерах карнизной планки, то тут выбор небольшой. Само изделие имеет в длину от 50 до 60 сантиметров, в некоторых случаях можно встретить элементы с длиной в два метра. Толщина используемого при изготовлении стального листа лежит в пределах 0,4-0,5 миллиметра. Именно такой вариант считается наиболее прочный на изгиб, а значит, ему будут не так страшны механические воздействия.

Размеры карнизной планки могут и отличаться от стандартов. Тут многое зависит от производителя, а точнее от имеющегося у него оборудования. Некоторые компании предлагают сделать изделие такой длины, которая необходима покупателю. В этом случае вам придется заплатить больше, зато заметно выиграет внешний вид кровли и ее гидроизоляция.

Делая замеры перед покупкой, стоит помнить об одном нюансе. Установка карнизной планки металлочерепицы, как и в случае использования другого кровельного материала, производится внахлест. Поэтому изделие нужно брать с запасом.

Как крепить карнизную планку

Любое изделие, в независимости от его качества, будет работать на полную «мощность» только в том случае, если его установка произведена правильно. То же самое касается и рассматриваемого в статье доборного элемента. Монтаж карнизной планки металлочерепицы производится с учетом следующего:

• все работы по установке карнизной планки осуществляются после монтажа лобовой доски. Это делается при помощи оцинкованных гвоздей или саморезов. Лобовая доска крепиться к торцам стропил. При этом нужно добиться ровной поверхности, в этом случае вы облегчите свою дальнейшую работу;
• следующим шагом будет обшивка лобовой поверхности шпунтовой доской. Если есть желание и возможности, то в данной работе можно использовать сайдинг или профлист;
• после этого специалисты рекомендуют на стену дома установить деревянный брус. Он будет служить страховочной опорой, которая поможет осуществить монтаж карнизной планки;
• дальнейшая работа будет зависеть от того, оборудована ли ваша крыша системой водостока. Если так и есть, то производит крепление кронштейнов, которые будут удерживать желоба и трубы. Как правило, их монтируют к торцам стропильных ног. Но можно делать это и непосредственно к лобовой доске;
• после этого производится крепление карнизной планки металлочерепицы. Делать это можно с помощью кровельных гвоздей или саморезов. Монтаж производится с шагом в 20-30 сантиметров. При этом гвозди или саморезы располагают в шахматном порядке;
• нельзя, чтобы между карнизными планками оставался зазор или они были уложены встык. Для лучше защиты доборные элементы монтируют внахлест. Каждая следующая планка должна заходить на предыдущую минимум на 3-5 сантиметра. Нахлест делается в сторону стока.

После всех этих работ можно приступать к укладке металлочерепицы. Но делать это нужно аккуратно, чтобы не повредить защитный слой карнизной планки. Особенно это касается недорогих оцинкованных изделий. В противном случае этот доборный элемент не будет служить столько, сколько ему «положено».

Особое внимание при монтаже кровельного «пирога» стоит обратить на гидроизоляционную пленку. Ее все специалисты рекомендуют укладывать под металлочерепицу. Этот защитный слой должен заходить на карнизную планку. В этом случае, влага в виде конденсата будет свободно стекать с крыши. При этом пленка гидроизоляции не должна выходить за пределы металлочерепицы. Этот материал может быстро выйти из строя под воздействием ультрафиолетового излучения солнца. Поэтому он должен быть полностью укрыт под кровлей.

Видео по теме:

Размеры карнизной планки небольшие, поэтому работать с ними легко. Но все-таки довольно часто необходимо резать изделие на более короткие части. В этом случае не рекомендуется использовать механические средства, например, болгарку. Такую работу лучше осуществить ножницами по металлу. Таким способом вы не повредите защитный слой. То же самое относится и к резке металлочерепицы.

Еще один нюанс касается резки карнизной планки. При производстве все ее стороны защищены от коррозии. Но если вы производите срез, то металл будет открытым. Чтобы избежать ржавчины следует место разреза покрыть специальным составом. Его можно приобрести вместе с металлочерепицей и другими доборными элементами у одного производителя.

Посмотрите еще статьи:

kryshagid.ru

Монтаж торцевой планки металлочерепицы — Всё о кровле

Ветровая планка для металлочерепицы — особенности монтажа

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала «).

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

• На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
• Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.

После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.

Наращивание карнизной планки требует нахлеста до 100 мм.

Особенности монтажа торцевой планки

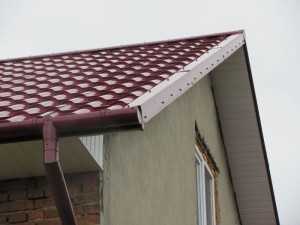

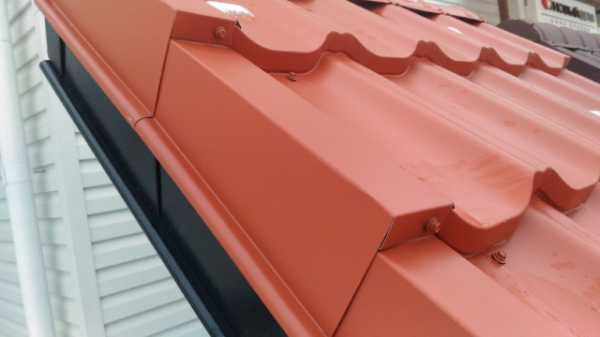

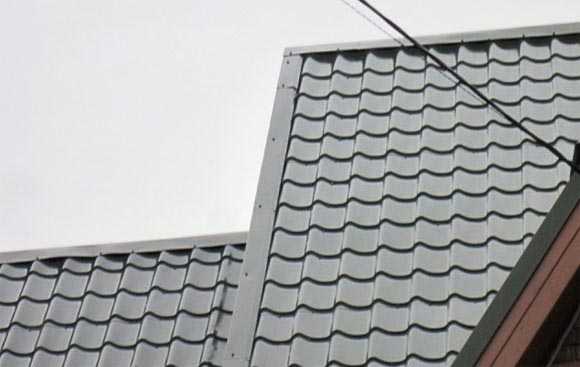

Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

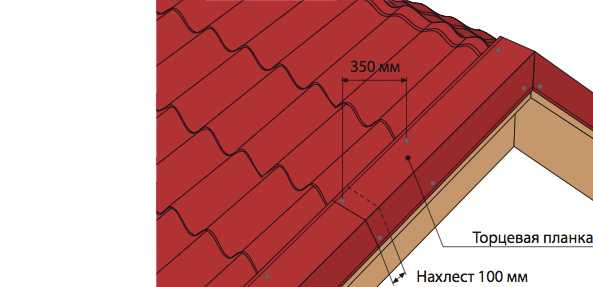

Монтаж торцевой планки выполняется следующим образом:

• Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
• Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне .
• Уровень нахлеста планки должен быть не более 50 мм.
• Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

Установка уплотнителей и ветровой планки, смотрите на видео:

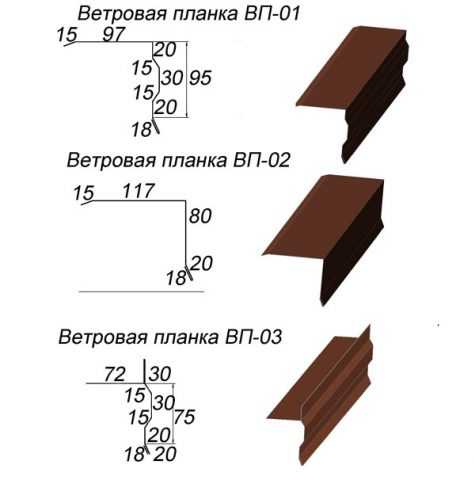

Как устанавливается ветровая планка для металлочерепицы

Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

• древесины;
• фанеры;
• матового или прозрачного акрила;
• камня и т. п.

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Как установить торцевую планку

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

• прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
• на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
• фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
• во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
• все стыки герметизируются;
• между свесами выдерживается шаг, но в пределах 200 мм;
• в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
• после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

Нет статей по теме.

Ветровая планка для крыши из металлочерепицы

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

• Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
• Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
• Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

• При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
• Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Источники: http://kryshadoma.com/metallocherepitsa/vetrovaya-planka-dlya-metallocherepitsy-osobennosti-montazha.html, http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/vetrovaya-planka-dlya-metallocherepicy.html

krovlya-mp.ru

Ветровая планка для металлочерепицы — виды и монтаж (видео, фото)

Крыша, покрытая современной металлочерепицей – практичное решение для частного коттеджа, дачного дома или таунхаусов. Вопреки убеждениям домовладельцев, долговечность такой кровли не полностью зависит от качества кровельного материала. Большое влияние на долговечность, водонепроницаемость, надежность оказывают доборные элементы, используемые для монтажа, несмотря на то, что их площадь составляет менее 5% от поверхности крыши. В этой статье мы расскажем, что такое ветровая планка для металлочерепицы, для чего она нужна, а также как она закрепляется.

Содержание статьи

Разновидности

Ветровая планка – один из доборных элементов, используемых для настила кровли из металлочерепицы. Она представляет собой уголок из пластика или оцинкованного металла и выполняет защитные и декоративные функции. Различают следующие виды ветровых планок:

• Карнизная. Эта планка устанавливается на доске, которая называется лобовая, для защиты от воды, холодного воздуха. Металлочерепица, уложенная на обрешетку, образует небольшой свес, через который в стропильную систему крыши проникает атмосферная влага или конденсат. Чтобы предотвратить отсыревания, заплесневение деревянных элементов каркаса, выполняют монтаж карнизной планки.

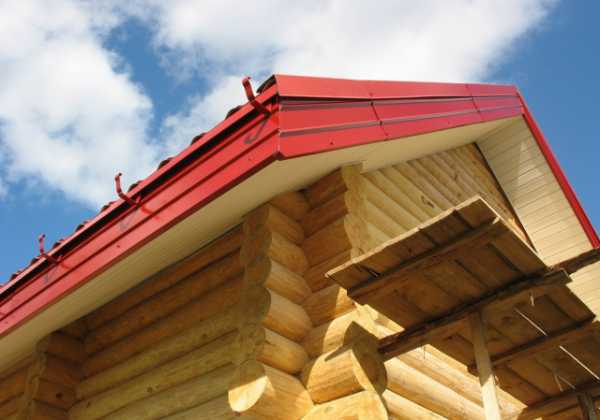

  Карнизная планка

• Торцевая. Торцевую планку применяют для защиты боковых торцевых поверхностей кровли из металлочерепицы от атмосферной влаги, ветра, конденсата. От карнизной торцевая планка отличается только местом монтажа.

  Торцевая планка

Важно! Ветровая планка представляет собой уголок с 2 крепежными полочками, чем они шире, тем надежнее этот доборный элемент для кровли защищает свес от проникновения влаги и ветра. Монтаж торцевого элемента часто выполняют в комплексе с уплотнителей, повторяющим форму волн покрытия, для более эффективной работы.

Материалы, размеры

Для изготовления карнизной ветровой планки используют материала, обладающие высокой устойчивостью к атмосферным явлениям, а также механической прочностью. Срок эксплуатации кровли из металлочерепицы составляет не менее 20-25 лет, а значит доборные элементы должны служить не меньше. Чаще всего применяются следующие планки:

1. Стальные. Наиболее популярными моделями доборных элементов для защиты торцов и карнизов считается стальные. Оцинкованная сталь, которую в процессе производства покрывают слоем краски, пурала или полиэстера, выдерживает воздействие воды, не поддается коррозии, при этом она достаточно легкая и прочная.
2. Пластиковые. Поливинилхлорид – термопластичный пластик, используемый для изготовления карнизной и торцевой планки. Достоинства этого материала – легкий вес и разнообразие цветовых решений. Однако, пластиковые элементы подвержены термическому расширению, кроме того, на них не рекомендуется выполнять монтаж теплового кабеля для обогрева крыши.

Размеры доборных элементов

Учтите, что размеры моделей карнизной планки для металлочерепицы сильно отличаются. Этот доборный элемент обычно имеет длину 1,5-2,5 м, ширину крепежных полочек – 15-30 см. Стальные изделия изготавливаются на заказ по размерам покупателя.

Функции

Доборные элементы в составе кровли из металлочерепицы в зависимости от сложности конструкции составляют 2-5% площади, но их значение трудно переоценить. Монтаж кровельного покрытия без ветровых планок приводит к проникновению в стропильный каркас влаги и ветра и, как следствие, ускоренному износу материала. Карнизная и ветровая планка выполняют следующие функции:

• Защитную. Главная задача карнизной планки – предотвратить проникновение под кровельный материал атмосферной влаги и холодного ветра. Из-за повышенной влажности деревянный каркас отсыревает и загнивает, что негативно сказывается на сроке службы крыши. Задувание в мансардное помещение холодного воздуха увеличивает расходы на отопление дома.
• Декоративную. Монтаж ветровых планок позволяет аккуратно и эстетично обшить лобовую доску, а также скрыть от глаз «внутренности» стропильной системы. Доборные элементы подбирают в тон к цвету металлочерепицы, поэтому скаты выглядят целостно и гармонично.

Опытные мастера утверждают, что доборные элементы для металлочерепицы можно изготовить своими руками. Ветровые планки делают из листового металла толщиной 0,4-0,5 мм. Однако, выглядеть самодельные планки будут не настолько аккуратно.

Установка

Ветровые планки – простые по конструкции элементы, поэтому модели разных производителей отличаются разве что видом покрытия и толщиной использованного металла. Эффективность работы этих приспособлений зависит от правильности применения. Монтаж карнизных и торцевых планок выполняется следующим образом:

1. Карнизные планки закрепляют на карнизной доске до настила кровельного материала. Перед установкой этого доборного элемента на карнизе фиксируют кронштейны для водосточного желоба. После этого ветровую планку внахлест на 10-15 см закрепляют на карнизной доске с помощью гвоздей или саморезов с шагом 30-50 см.
2. Ветровые планки закрепляют на лобовой доске после настила кровли из металлочерепицы. Они должны перекрывать кровельный материал на 1 волну. Нахлест между этими элементами может быть больше 50 см. Каждая планка фиксируется к доске 4 гвоздями или саморезами, чтобы избежать деформаций при сильном ветре.

Технология монтажа

Важно! Стыки между ветровыми планками должны быть герметичными и не пропускать воду. Для этого они обрабатываются герметиком на силиконовой основе.

Видео-инструкция

krovlyakrishi.ru

Установка карнизной планки—капельника под кровлю из металлочерепицы

Для защиты жилья от дождя и снега было придумано кровельное покрытие. Однако ни одно покрытие не выдержит природного натиска без доборных элементов. Наряду с коньковым планками не менее важную функцию выполняют капельники, которые защищают карниз от скопления дождевой воды, чем продлевают срок службы кровельного покрытия.

Основные факты о капельнике

Любой строительный материал служит для определённой работы. Таким материалом является и капельник для металлочерепицы. Он встраивается под материал кровли рядом с карнизом.

Этот элемент ещё называют карнизной планкой, которая по внешнему виду напоминает металлический лист, загнутый под тупым углом по всей длине.

Кровельная планка выполняет защитную функцию стен и крыши дома от природных осадков, направляя их в сточные желоба. Также эта деталь делает более устойчивым чердачное покрытие, защищая от сильного ветра, а также предотвращает процесс гниения деревянных стропил. Конструкция здания становится более ровной благодаря капельнику, который несмотря на маленький размер является очень достаточно многофункциональной деталью.

Осуществить укладку металлочерепицы невозможно без этого элемента, так как именно эта деталь является основной защитой стен и кровельного покрытия дома от дождя и снега.

Виды карнизной планки

Существует два основных вида карнизной планки, которые выполняют разные функции:

• фронтальная — используется для придания жёсткости собственной конструкции;
• карнизная — применяется для разделения фартука и юбки.

Этот вид работы делается до начала укладки кровли. Технически верная конструкция должна быть оснащена водостоками. Для этого на капельник устанавливают специальные крепления для монтажа.

Во время укладки кровли используют фронтальные планки. Они применяются для защиты фасада от природных осадков. Крепятся на подкладочный ковёр в месте соединения с карнизной планкой.

Технология установки изделия

Карнизные планки закрепляются по завершении строительства кровли, но до начала установки кровельного покрытия. Однако, при монтаже не стоит забывать об одной важной особенности: наружное покрытие капельника — это полимерный слой, и если монтаж производится при помощи болгарки, он может оплавиться. Поэтому при укорачивании этого элемента следует использовать ножницы по металлу.

Прежде всего, на эту деталь устанавливаются крепежные элементы. Затем, устанавливают карнизную часть обрешётки для того, чтобы она не деформировалась вместе с кровельным покрытием от дождя и снега. Далее, укладывают карнизные планки и закрепляют.

После того как планки уложены, следует их зафиксировать саморезами, шаг которых должен составлять 200 мм. После закрепления первой планки укладывается внахлёст (20 мм) следующая. Для того чтобы избежать попадания влаги, на обрешётку, под шляпки саморезов, подкладывают листовую резину. Это позволит избежать накапливания конденсата в промежутке. Если стыковке элементов мешают рёбра жёсткости, их можно срезать ножницами по металлу.

Независимо от марки производителя, любой капельник покрывается пленкой. Это предотвращает повреждение деталей при перевозке. Опытные строители всегда применяют листовую резину в качестве прокладки. Что предохраняет капельник от попадания влаги.

Этот способ подходит для крепления всех видов этих элементов под металлочерепицу. И только выполнив вышеперечисленные работы, можно приступать к укладке кровельного покрытия.

Капельник должен быть установлен на фронтоне таким образом, чтобы не создавать препятствий для вентиляции между кровлей и крышей.

Советы по установке:

1. При монтаже этой детали, не следует применять дисковые электроинструменты. Так как они повреждают ее защитное покрытие. Подрезается элемент до подходящего размера, только при помощи ручных инструментов.
2. Срез покрывается специальной краской, входящей в набор. Не прибивайте капельник гвоздями, используйте только саморезы, которые также идут в комплекте.
3. Кровля должна быть обеспечена обоими видами деталей, так как только они способствуют продолжительности ее службы.
4. Монтируются планки на высоте. Используйте только проверенные стремянки. Эти виды работ выполняются в безветренную погоду.

Перед тем как заказать планки, следует заняться подсчетом их точного количества, необходимого для всего дома. Для этого следует знать требуемую длину. Стандартные размеры капельников составляют от 1 до 2 м, однако, встречаются и промежуточные модели, длина которых 1,5 метра. Стоимость его зависит от размера.

planken.guru

Карнизная планка для металлочерепицы: размеры, видео установки

Использование карнизных и ветровых планок для металлочерепицы является обязательным условием для покрытия крыш, без этих элементов пространство и конструкции под ней остаются незащищенными от ветра и влаги. Особые требования выдвигаются к материалам, закрывающим лобовую доску, помимо основных функций они должны иметь привлекательный вид. На этих участках используются изделия, изготовленные по той же технологии, что и сама черепица, с аналогичным антикоррозийным покрытием. Размеры могут быть как стандартными, так и индивидуальными.

Оглавление:

1. Для чего нужна планка?
2. Виды доборов
3. Правила монтажа своими силами
4. Список возможных ошибок
5. Средние цены

Назначение карнизной планки

Она выполняет несколько функций:

• Исключает прямой контакт с влагой для деревянного бруса, обрешетки и непосредственно лобовой доски как при переполнении водоотводных лотков, так и при простом стекании осадков с наклонной кровли или попадании косых капель дождя.
• Направляет накапливаемый изнутри конденсат к водостоку.
• Защищает стропильные конструкции и всю карнизную часть кровли от образования наледи и промерзания.
• Усиливает ветрозащиту.
• Придает крыше завершенный вид.

Отсутствие планки приводит к частому промоканию лобовой доски и других деревянных элементов, что в свою очередь чревато образованием грибка, гниением и разрушением кровельных материалов. По аналогии с самой черепицей карнизные планки изготавливают из листа оцинкованной стали. Изогнутую форму получают после его пропускания через станок, для усиления антикоррозионных свойств покрывают специальными составами и грунтами. Внешняя сторона окрашивается полимерными красками, внутренняя – защитным лаком, итоговая толщина варьируется в пределах 0,4-0,5 мм. Ширина зоны крепления – 100-110 мм, угол основного загиба – 110-120 °C. Второй образует ребро жесткости на свободном крае, полностью подворачивается около 10-15 мм профиля.

Другие разновидности

Помимо планки-капельника к доборным элементам кровли из металлочерепицы относят:

• Конек – прямой или закругленный профиль, используемый для защиты верхнего участка схождения скатов.
• Торцевые планки, закрывающие торцы крыши от проникновения внешней влаги и нивелирующие ветровую нагрузку.
• Универсальные, выполняющие защитные и декоративные функции на участках примыкания конструкций.
• Ендовы, снегозадержатели, водосточные желоба.

К общим свойствам относят изготовление из металлов, не уступающих по качеству металлочерепице, в противном случае на участках их размещения появляется ржавчина и ухудшается герметичность. Практически все виды (за исключением карнизных) закрепляются после укладки кровельного покрытия, но материалы, включая саморезы, рекомендуется рассчитать и купить заранее. Предлагаемая цветовая гамма не уступает черепице, выбрать можно как полностью совпадающий, так и контрастный варианты.

Технология монтажа

К установке карнизной планки приступают после проведения гидроизоляционных работ, набития обрешетки и фиксации кронштейнов и элементов водоотвода, но до укладки самой металлочерепицы. Ее следует закрепить как можно ровнее, с учетом месторасположения любые отклонения и перекосы портят внешний вид кровли. Особое внимание уделяется подготовке лобовой доски, внести изменения после монтажа планки-капельника крайне сложно. Она прибивается к торцам стропил с помощью оцинкованных гвоздей и при необходимости выравнивается. Альтернативным вариантом является применение профнастила или специальной доски. Последнюю проще крепить из-за наличия системы пазов, но она обходится дороже.

Минимальная длина карнизных планок для металлочерепицы – 50 см, максимальная – 2 м, при знании метража рассчитать требуемое количество материала несложно. Кронштейны для водосточных желобов фиксируются либо к стропилам, либо непосредственно к изделию. Число стыков минимизируют, эти участки в дальнейшем дополнительно обрабатываются герметиком. Для разрезания на отрезки нужной длины применяются вырубные ножницы или аналогичные инструменты, не нагревающие металл и не повреждающие покрытие. Болгарка в данном случае не подходит. Для защиты образовавшихся торцов от коррозии используются специальные полимерные составы, их можно купить вместе с остальными доборами, отличия в цвете не будет.

Металлические саморезы вкручивают с помощью шуруповерта с шагом не более 35 см и нахлестом около 5 см. На этом этапе важно закрепить изделия без нарушения доступа воздуха в кровлю. Размеры подбирают таким образом, чтобы изогнутый и более жесткий нижний край частично перекрывал размещенные ранее водосточные желоба, в противном случае осадки будут стекать в произвольном порядке. Накопленный на пароизоляционной пленке конденсат должен иметь свободный выход к водостоку, перекрывать ее планкой запрещается. Края гидроизоляционных материалов нельзя выводить наружу из-за низкой устойчивости к ультрафиолету, при соблюдении правил они почти полностью накрывают закрепленную часть профиля сверху. К монтажу металлочерепицы приступают после проверки уровня и надежности фиксации всех элементов.

Возможные ошибки установки

К нарушениям технологии крепления капельников относят:

• Разрезание болгаркой, игнорирование необходимости в дополнительной защите образовавшихся кромок.
• Фиксацию к кровельному основанию без снятия пленки, защищающей профиль при транспортировке.
• Использование обычных гвоздей. Крепить карнизные капельники для металлочерепицы можно только на специальные саморезы с полимерным покрытием, совпадающие по цвету и качеству с планкой.
• Отсутствие нахлеста или его неправильная величина. Оптимальным смещением считается 5-7 см, при отклонении в меньшую сторону стыки пропускают влагу, в большую (свыше 10 см) – необоснованно увеличивается расход материала.
• Неправильное положение, прибитие полосы металла поверх гидро- и пароизоляционных пленок и перекрытие каналов для естественного вывода конденсата.

Несмотря на небольшой вес карнизной планки (1 п.м. со стандартными размерами – не более 0,6 кг), ее сооружение занимает много времени. На монтаж доборов его уходит не меньше, чем на укладку всех листов металлочерепицы. С учетом ведения работ на высоте обращается внимания на надежность и устойчивость используемых стремянок, при необходимости крепежа выше 3 м собираются строительные леса, наличие СИЗ и монтажных поясов в этом случае обязательно. Установка проводится в сухую безветренную погоду.

Стоимость доборных элементов

Наименование бренда	Тип покрытия	Размеры, мм	Длина, м	Цена за штуку, рубли
Планка карнизная Металл Профиль	полиэстр	100×69×10	2	340
	оцинкованное			260
Планка Эталон	полиэстр	100×65×10		330
Планка-капельник Технониколь		100×40×10		340

Расценки на планки зависят от размеров и качества защитного покрытия. Дешевле всего обходится обычный изогнутый оцинкованный профиль, но при монтаже кровли из металлочерепицы он используется редко из-за низкой устойчивости к коррозии и малого срока службы. Лучшие отзывы имеют варианты, защищенные полимерными составами: пластизолами или полиэстром, не уступающие кровельному покрытию в долговечности. Продукция относится к сертифицированной, перед приобретением следует проверить наличие соответствующей документации наряду с остальными характеристиками: размером, цветом, толщиной самого листа и защитного покрытия, в идеале они полностью совпадают с параметрами металлочерепицы. Материал покупают с запасом, при расчете общего метража обязательно учитывается величина нахлеста.

stroitel-list.ru
