Монтаж ветровой планки на металлочерепицу

Ветровая планка для крыши из металлочерепицы

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

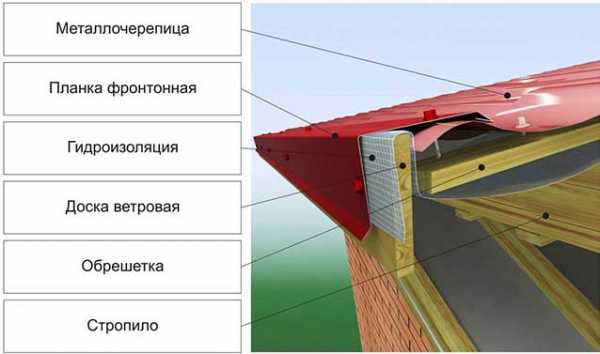

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

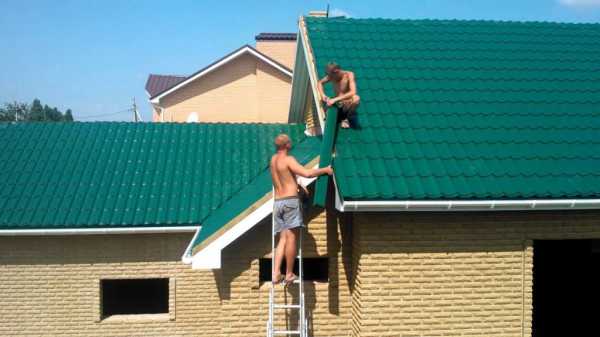

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой.

Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

  • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
  • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;

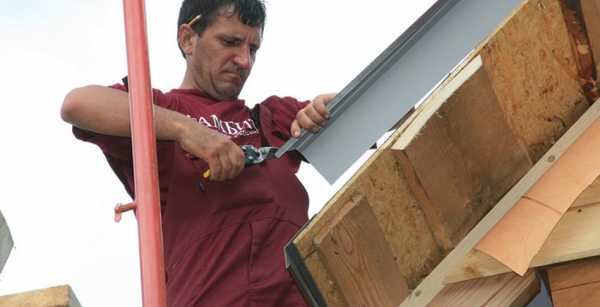

  • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

  • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
  • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Как устанавливается ветровая планка для металлочерепицы

Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

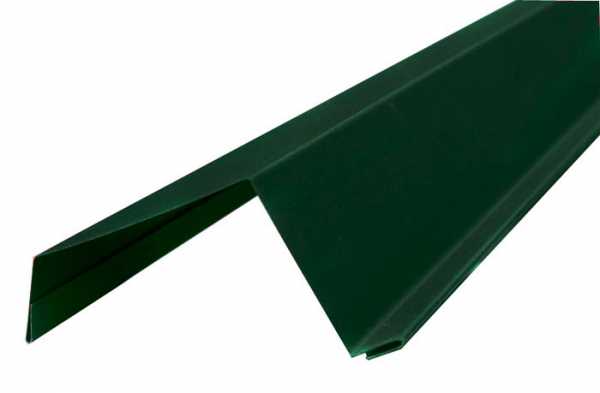

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

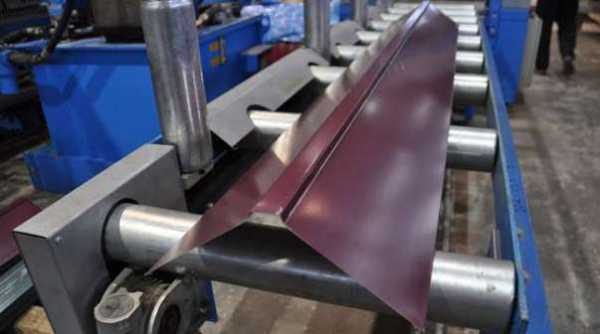

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

  • древесины;
  • фанеры;
  • матового или прозрачного акрила;
  • камня и т. п.

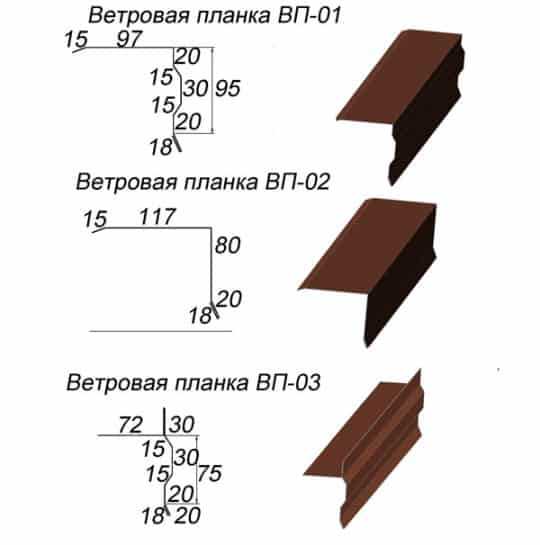

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Как установить торцевую планку

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

  • прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
  • на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
  • фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
  • во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
  • все стыки герметизируются;
  • между свесами выдерживается шаг, но в пределах 200 мм;
  • в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
  • после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

Ветровая и торцевая планка для металлочерепицы

Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

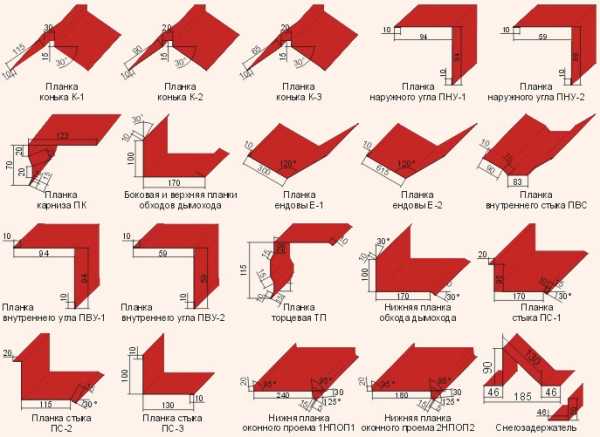

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

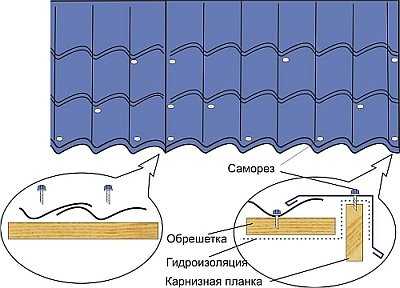

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

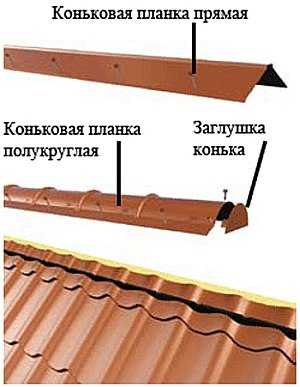

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

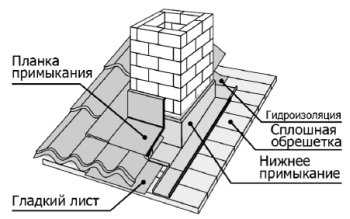

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

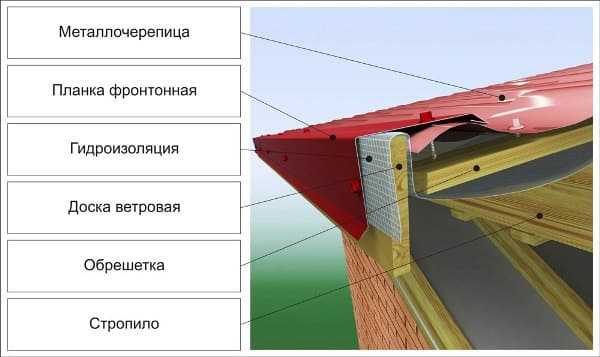

Конструкция ветровой планки

Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

Какие задачи призвана решать ветровая планка

Правильно установленная ветровая планка выполняет следующие функции:

  1. Защищает помещение от проникновения внутрь него осадков.
  2. Предотвращает повреждение металлочерепицы в результате порывов ветра.
  3. Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
  4. Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
  5. Придает кровле законченный и эстетичный вид.

Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.

Инструменты, необходимые для монтажа ветровой планки

Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:

  • Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
  • Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
  • Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
  • Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.
Видео: Монтаж торцевой планки черепицы

Установка ветровой планки

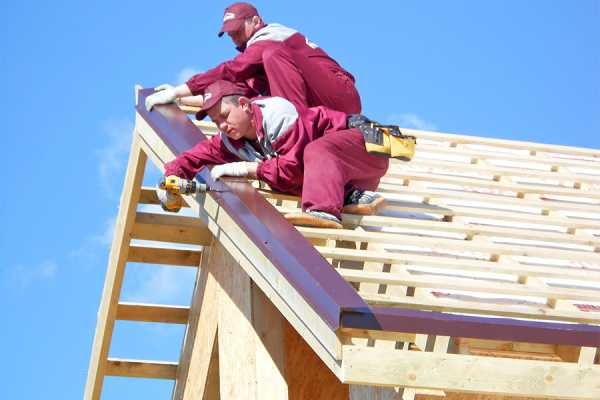

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

  1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
  2. Производится крепление планки сверху, к верхнему торцу доски.
  3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.

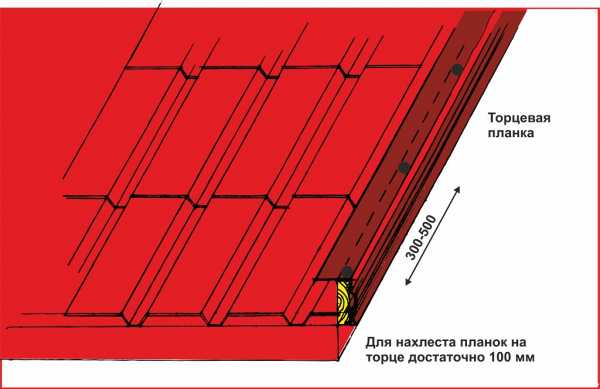

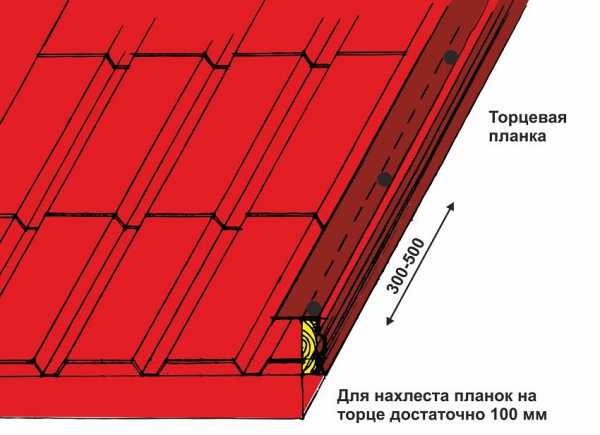

  4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
  5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
  6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Источники: http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/vetrovaya-planka-dlya-metallocherepicy.html, http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://ratingstroy.ru/stroitelnye-materialy/potolki-i-krovelnye-materialy/vetrovaya-i-tortsevaya-planka-dlya-metallocherepitsy/

stroykrishu.ru

Монтаж ветровой планки на металлочерепицу

Как устанавливается ветровая планка для металлочерепицы

Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

  • древесины;
  • фанеры;
  • матового или прозрачного акрила;
  • камня и т. п.

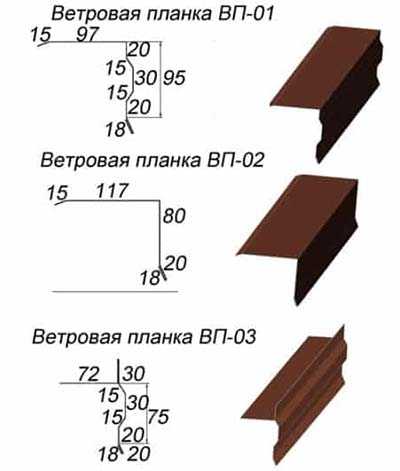

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Как установить торцевую планку

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

  • прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
  • на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
  • фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
  • во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
  • все стыки герметизируются;
  • между свесами выдерживается шаг, но в пределах 200 мм;
  • в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
  • после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

Нет статей по теме.

Установка ветровых планок на металлочерепицу

Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

Предназначение и материал изготовления

Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

  1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев обрешетки для металлочерепицы и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: гидроизоляция под металлочерепицу. Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
  2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

Что необходимо для монтажа?

Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

  • шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
  • приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
  • молоток, деревянная киянка и плоская отвертка.

Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

Делая расчет нужно учитывать одну особенность. Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

  1. Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
  2. Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
  3. Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
  4. После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест. Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
  5. Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения. Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
  6. После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

Видео по теме:

Посмотрите еще статьи:

Планка торцевая для металлочерепицы: назначение и порядок установки

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

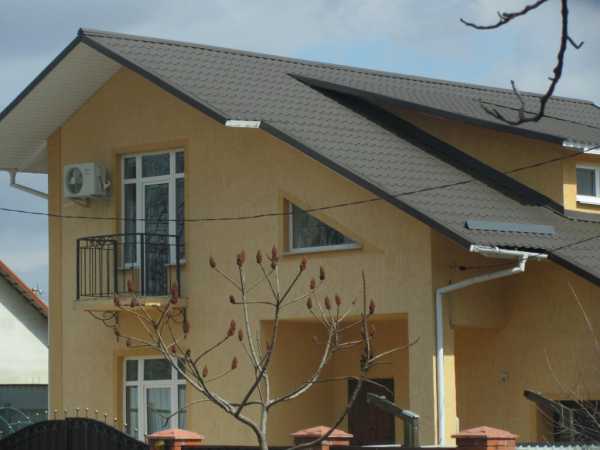

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

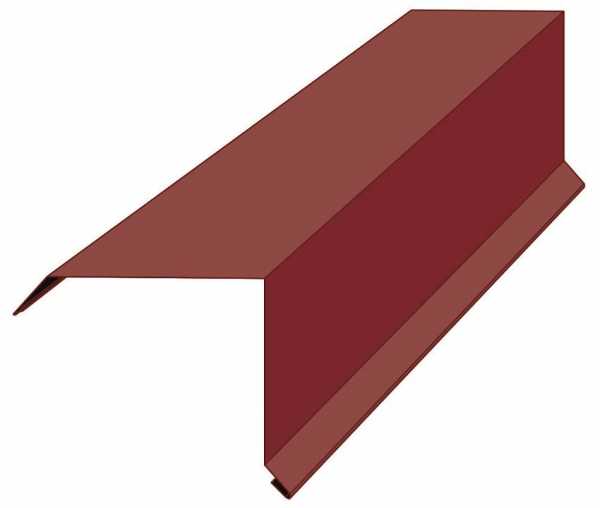

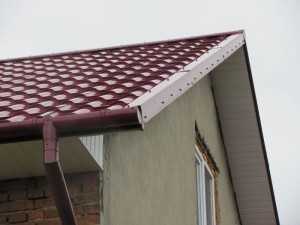

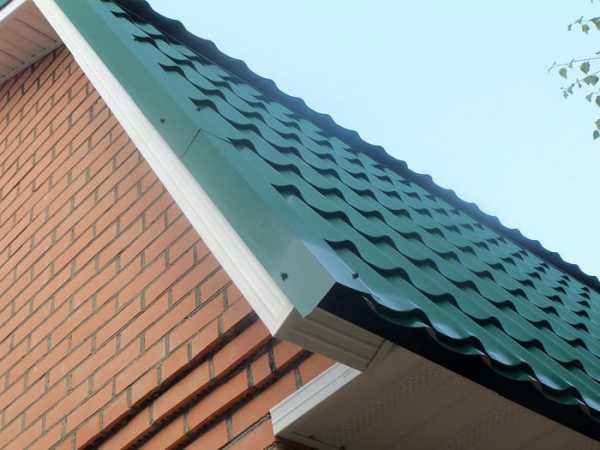

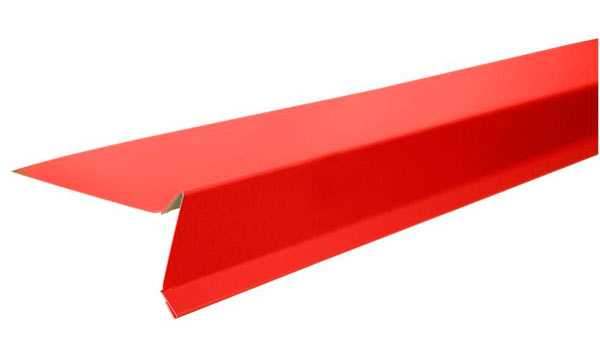

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

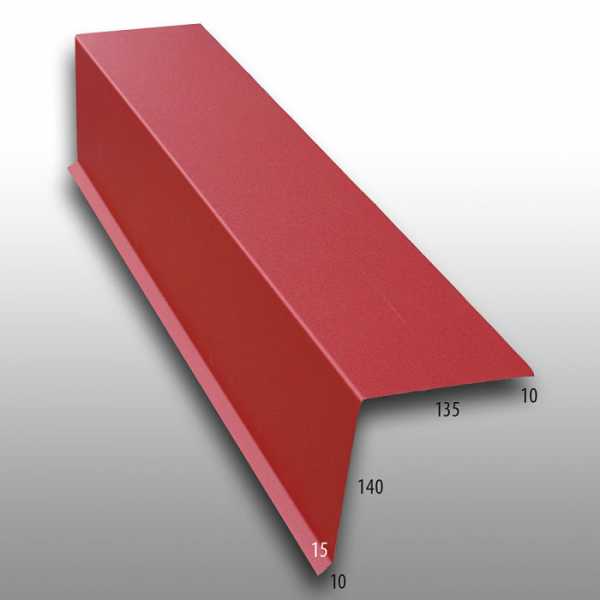

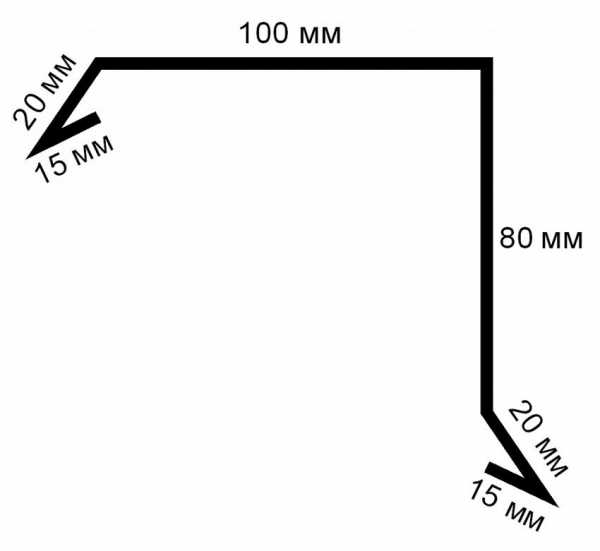

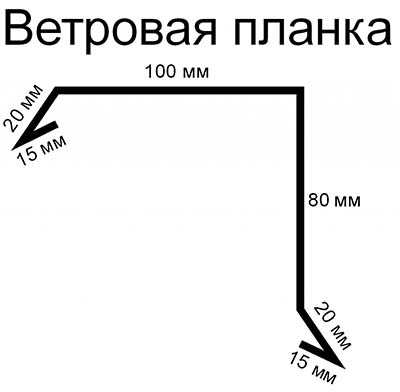

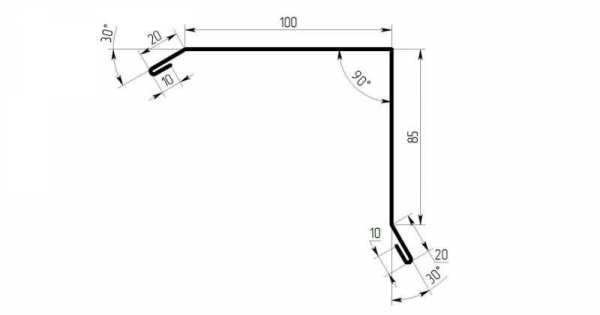

Типовые размеры планки торцевой

Технология устройства кровли из металлочерепицы. Описание технологии монтажа металлочерепицы на кровлю. Особенности монтажа металлочерепицы на сложную крышу

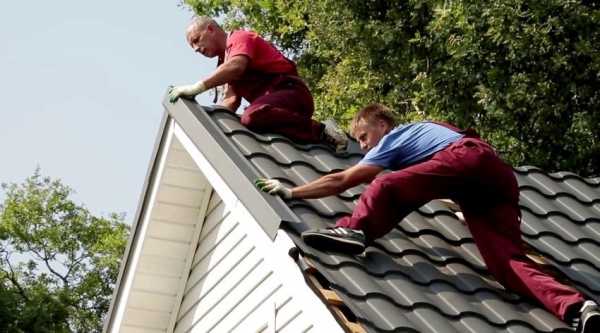

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

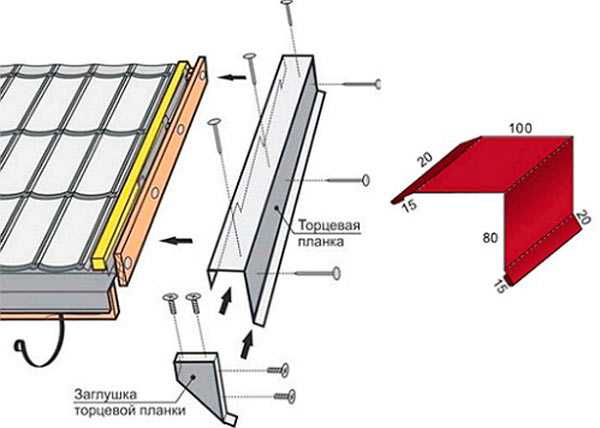

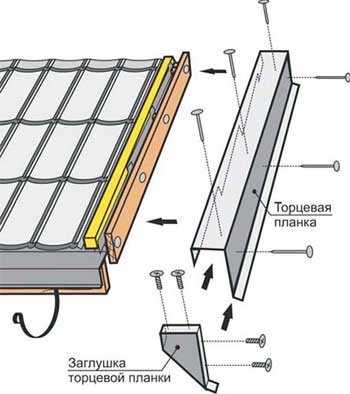

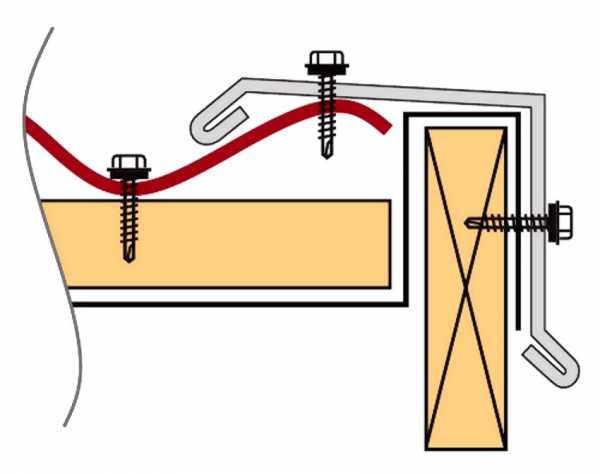

Схема крепления торцевой планки

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет!При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет!Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

Источники: http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://kryshagid.ru/metallocherepica/vetrovaya-torcevaya-planka-dlya-metallocherepicy-montazh-razmery-kreplenie.html, http://remoo.ru/stroitelstvo/planka-tortsevaya-dlya-metallocherepitsyi-naznachenie-i-poryadok-ustanovki/

krovlya-mp.ru

Ветровая (торцевая) планка: крепление и монтаж

Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

Оглавление:

  1. Функциональное значение торцевых планок
  2. Материал для изготовления завершающих планок
  3. Торцевая планка для профнастила: установка своими руками
  4. Монтаж фронтонной планки – завершение работ по укладке металлочерепицы
  5. Значение декора в оформлении завершающих планок

Функциональное значение торцевых планок

Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

Материал для изготовления завершающих планок

Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

Торцевая планка для профнастила: установка своими руками

После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.



Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

Укладывается ветровая планка для металлочерепицы в такой последовательности:
  • Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
  • Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
  • Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
  • Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
  • Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
  • Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
  • Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
  • Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
  • В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

Значение декора в оформлении завершающих планок

Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы (фото).

Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

ofacade.ru

как крепится, видео монтажа по шагам

В сложной конструкции кровельного пирога ветровой элемент относится к доборным, выполняющим одновременно функцию декоративного завершения отделки. Монтаж черепицы подразумевает организованную вентиляцию в полостях обрешетки без возможности прямого попадания туда осадков, пыли и мусора, переносимых потоками воздуха. Устанавливаемая торцевая планка для металлочерепицы имеет такой же цвет и крепление, как и основная крыша, поэтому органично вписывается в общий дизайн постройки.

Оглавление:

  1. Какие задачи выполняют рейки?
  2. Разновидности реек
  3. Особенности монтажа
  4. Этап подготовки и список инструментов
  5. Полезные рекомендации
  6. Возможные ошибки

Назначение планки на торце черепицы

Финишное покрытие плоскости крыши обрамляет по торцам ветровая доска, уже по названию которой определяется ее главное назначение. Ее задачи:

  • предотвратить неограниченный доступ влаги к материалам обрешетки, паропроницаемым и гидроизоляционным пленкам, утеплителю, тыльной стороне черепицы;
  • независимо от погодных условий создать микроклимат в пироге, способствующий долговременной эксплуатации всех его составляющих, включая крепеж;
  • закрыть торцы конструкции от поднимающего кровлю усилия, создаваемого воздушными потоками;
  • устранить щели, через которые в полости под настилом проникнут мелкие животные, птицы и насекомые.

У крыши из шифера торцы закрывают досками, при закупке штампованного профиля планка для металлочерепицы заказывается в комплекте, если заранее рассчитать ее размер. В строительных магазинах наиболее часто встречаются угловые профили длиной 2 м с шириной сторон 90×150 и 40×60 мм.

Можно монтировать торцевую панель, сделанную своими руками из листов алюминия или стали. Их следует раскроить и изогнуть деревянной (резиновой) киянкой на бруске. Долговечность ветровой защиты будет на порядок ниже, так как она не прошла специальную обработку и покрытие антикоррозийным слоем. Все, что можно сделать – это покрасить составом для наружных работ в цвет, который имеет черепица.

Материал изготовления реек

На покрытие из металлочерепицы крепится ветровая рейка. Основа из стального листа толщиной 0,4–0,5 мм в заводских условиях обрабатывается слоем цинка и антикоррозийной полимерной защитой. В ассортименте представлены профили различного габарита и цвета, поэтому несложно подбирать планку под индивидуальную конструкцию крыши.

Более высокую стоимость имеют изделия из алюминия. Их преимущество заключается в малом весе и устойчивости к коррозии в местах, где при монтаже нарушен защитный слой (обрезка по размеру, сквозное крепление).

Самым бюджетным вариантом будет пластик (ПВХ). Он совершенно не реагирует на повышенную влажность, но может потребовать замены уже через несколько циклов зима-лето (полимер плохо переносит перепады температуры). Еще один недостаток – малая механическая прочность, легко повредить неосторожным ударом при установке или в процессе эксплуатации.

Нюансы технологии крепления

В состав работ входит:

  • расчет количества материала;
  • заготовка комплекта ветровой защиты и инструмента;
  • нарезка по размеру и монтаж.

Крепление планки начинается после установки карнизов и настила черепицы. Задача, которую выполнит прикладываемая по торцу доска – плотно закроет все щели и просветы краев обрешетки.

Подготовка к монтажу кровли

Производители доборных элементов к черепице выпускают ветровые планки для металлочерепицы длиной от 0,5 до 2 м. Горизонтальная плоскость запускается до 2 волны профильного покрытия и имеет минимальный габарит 150 мм. Эти значения включаются в расчет количества и габаритов материала. По мере наращивания длины продуктивно используется 1,9 м детали, из стандартного размера (2 метра) 0,1 м уходит внахлест. Метраж округляется по количеству единиц изделия на каждый торец в большую сторону (обрезки).

Саморезы (оцинкованные, с широкой шляпкой под резинку) реализуют упаковками, но лучше знать исходное их число. Максимально допустимый шаг, обеспечивающий жесткость при сильном ветре, составляет 0,8 м. Запас шурупов предполагают 10-15 % в зависимости от сложности формы периметра.

Для того, чтобы ветровая рейка равномерно и плотно фиксировалась в заданной плоскости, на торцы обрешетки набивают деревянный брус сечением 40×40 мм, в который входит крепеж. Его количество посчитать просто, на основании измерений рулеткой, лазерным дальномером.

Список необходимого инструмента, которым придется обрабатывать и монтировать материал, представляет собой следующий набор:

  • Приспособления для резки планки. Пользуются ножницами по металлу, лобзиком или болгаркой (если это разрешено инструкцией производителя). При небольших объемах металл допустимо рубить плоской отверткой и молотком (киянкой).
  • Шуруповерт (аккумуляторный). Завернуть большое количество саморезов быстро, правильно выдержать угол их наклона при помощи ручной отвертки – трудная работа.
  • Мерительный инструмент, карандаш/маркер для разметки резов.

В подготовку входит обработка антибактериальными составами и противопожарными пропитками всех деревянных деталей, включая брус и доступные части обрешетки.

Что учесть при монтаже?

Для получения ровного ребра нужно убедиться в качественном креплении края кровельного материала, разместить при необходимости дополнительные фиксаторы в проблемных местах. Далее начинают установку, уделяя внимание таким контрольным моментам:

1. Определяют оптимальное положение бруса. Для этого на свое место прикладывается планка для металлочерепицы и отмечается осевая линия, по которой будет располагаться ее крепеж. Разметка совпадет с серединой деревянной рейки, которую прочно присоединяют гвоздями или шурупами.

2. Монтаж начинают от конька, последовательно спускаясь к карнизу. Это предохраняет стыки от затекания дождевой или талой воды. Шаг между саморезами выбирают пропорционально креплению черепицы в пределах от 20 до 30 см, чтобы рейка имела гармоничный внешний вид. Укладка элементов внахлест обязательна.

3. Наложение на карнизную доску составляет 0,5 м и фиксируется только гвоздями.

4. Вкручивают шурупы под углом 90° к плоскости торца до полного прижимания резинового кольца, но без прогиба материала. Для повышения прочности крепеж в вертикальной и горизонтальной плоскости чередуют в шахматном порядке.

5. Стыки заделывают водостойким герметиком для наружных работ. На край у карниза ставят заглушку.

Чтобы ветровая доска со временем не стала издавать дребезжащие звуки при порывах ветра, под нее достаточно заложить уплотнитель.

Ошибки

Обращают внимание на такие моменты:

  • позиционирование крепежа под острыми углами приводит к вздутию, короблению плоскости детали из-за разного натяжения тонкого материала;
  • начальная рейка плотно соединяется с гребнем крыши для герметичности стыка, по длине – с самой высокой точкой волны кровли;
  • детали с поцарапанным, растрескавшимся антикоррозийным покрытием нужно заменить или (при невозможности) закрыть водостойкими красками, герметиком от доступа влаги к стали;
  • экономия на резиновых шайбах под саморезы снижает срок службы всего кровельного пирога;
  • доборные элементы лучше приобретать у того же производителя, что и черепицу – тогда совпадет размер и цветовой оттенок, будут действительны гарантийные обязательства на продукцию.

Стоимость изделий напрямую зависит от их качества, использованного при производстве сырья, и определяет долговечность эксплуатации при выполнении всех рекомендаций по монтажу.

stroitel-list.ru

Планка торцевая для металлочерепицы — Всё о кровле

Ветровая и торцевая планка для металлочерепицы

Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

Конструкция ветровой планки

Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

Какие задачи призвана решать ветровая планка

Правильно установленная ветровая планка выполняет следующие функции:

  1. Защищает помещение от проникновения внутрь него осадков.
  2. Предотвращает повреждение металлочерепицы в результате порывов ветра.
  3. Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
  4. Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
  5. Придает кровле законченный и эстетичный вид.

Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.

Инструменты, необходимые для монтажа ветровой планки

Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:

  • Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
  • Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
  • Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
  • Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.
Видео: Монтаж торцевой планки черепицы

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

  1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
  2. Производится крепление планки сверху, к верхнему торцу доски.
  3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
  4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
  5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
  6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Ветровая планка для крыши из металлочерепицы

На заключительном этапе кровельных работ необходимо установить дополнительные конструкции, которые выступают как элемент декора, а также защищают торцы крыши от атмосферного влияния. К таким изделиям относится ветровая планка для металлочерепицы. В некоторых случаях ветровую планку называют фронтонной или торцевой, что может объяснить местоположения этого элемента на кровле.

Предназначение торцевой защитной планки

Основной задачей фронтонной планки является защита обрешётки от попадания влаги и сильных порывов ветра. Кроме защиты от атмосферного влияния рассматриваемое изделие позволяет предохранить крышу от проникновения и поселения насекомых, а также воробьёв, ласточек и других мелких птиц. Торцевая планка крепится в местах примыкания стропил к конструкции крыши, что позволяет регулировать влажность воздуха под покрытием. Обратим внимание на тот факт, что ветровая планка должна иметь одинаковое цветовое исполнение, что и крыша. По краям планки имеется отбортовка с двух сторон для придания жесткости. Этот конструкционный элемент успешно используется для укладки шифера, металлочерепицы или мягкой кровли.

Материалы для изготовления защитных элементов

Одним из самых дешёвых видов сырья для изготовления фронтонной планки считается оцинкованная сталь, хотя такой материал сейчас почти не используется. Это можно объяснить разнообразием цветов металлочерепицы. Подобрать аналогичный пигментный краситель для оцинковки достаточно сложно. В идеальном исполнении цвета всех элементов кровли должны сливаться или гармонировать. Торцевая планка для металлочерепицы должна выполняться с такого материала, поверхность которого смогла бы сопротивляться таким атмосферным явлениям, как град, дождь и снег, не бояться пыли и быть долговечной. В результате продолжительных исследований учёными был придуман оригинальный строительный материал на основании оцинковки, которая использовалась как основание, и цветных полимеров, применяемых в качестве покрытия. В подобном случае изделие приобретает высокую устойчивость к воздействию солнечного света. Такая поверхность не будет разрушаться в результате резких скачков температуры. В результате слияния цветов планка торцевая останется фактически незаметной на общем фоне крыши.

Как происходит монтаж

После завершения всех операций по монтажу покрытия делают последний штрих. На этом этапе также проводится крепление планки для кровли. Если пренебречь установкой данного изделия, на конструкции крыши может нарушиться правильная вентиляция подкровельного пространства. Перед монтажом ветровых реек проводят предварительный расчёт. При проведении таких операций нужно учитывать эффективную длину изделия, равную 1,9 метрам, хотя полная длина планки – 2 метра, 10 сантиметров приходится на соединение двух листков металла. Ширина полосы должна выбираться строителем в индивидуальном порядке к конкретной крыше, её стандартные размеры 9*15 сантиметров или 4*6 сантиметров. Такая разница в сторонах детали определяется типом здания. В случае, когда проводится монтаж складских помещений с плоской крышей без волнистого покрытия, торцевая планка должна быть узкой. Качество кровли будет зависеть от надёжности крепления и правильности монтажа досок обрешётки. Шаг размещения направляющих брусков будет зависеть от типа покрытия. На подготовительном этапе работ до торцевой стороны крыши крепят ветровую предварительно оструганную доску, имеющую размер 2,5*8 сантиметров. После этого приступают к монтажу планки, этот элемент закрепляют при помощи кровельных саморезов, размещённых на расстоянии сорока сантиметров друг от друга. Подобные работы нужно начинать с нижнего участка кровли. В процессе монтажа мастер постепенно поднимается вверх. При стыковке планки соединяют внахлёст, соблюдая перекрытие конструкционных элементов в 10 сантиметров. При необходимости укорачивания изделия до необходимого размера пользуются ножницами по металлу или специальной ножовкой. Нельзя применять для подобной работы болгарку, обработка металла таким инструментом повредит лицевую поверхность. В результате такого воздействия торцевая планка начнёт разрушаться. После резки ножницами по металлу места срезов рекомендуют обработать эмалью, что защитит материал от коррозии, но такой способ обработки не подойдёт после разреза металлической рейки болгаркой. В данном случае лист станет непригодным к дальнейшему использованию. Что касается места установки ветровой рейки, то такой элемент нужно устанавливать чуть выше от обрешётки на расстоянии, которое равняется высоте волны металлического профиля. Планку нужно фиксировать саморезами с ЭПДМ прокладками в верхней части, а также по бокам. Закрепление планки в указанных местах способствует надёжному фиксированию материала кровли, так как большинство из них обладают большой парусностью и могут не выдержать сильных порывов ветра. Укладку ветровой планки проводят следующим образом:

  • Мастер должен прибить деревянный брус с сечением 4*4 сантиметра к торцу обрешетки. Для предотвращения гниения и устойчивости к воздействию огня древесину пропитывают антисептиком и антипиринами, затем делают монтаж ветровой рейки;
  • Производится замер конструктивных элементов. При этом торцевая планка должна перекрывать торцевой угол кровли и листа металлочерепицы;
  • Перед монтажом планки подрезают её край ножницами по металлу, согласно разметке;

  • При помощи специального зажима проводится отгибание верхнего края панели, которая ориентируется к фронтону. При качественном проведении работ поверхность изделия должна плотно прилегать к деревянному брусу.
  • Как мы уже говорили, саморезы крепятся с верхней и боковой части планки на расстоянии 40 сантиметров. В местах стыковки две соседние планки должны плотно прилегать друг к другу. Саморезы используются того же цвета, что и ветровая рейка.

Смотрите видео по теме:

Планка торцевая для металлочерепицы: назначение и порядок установки

Кровля является одним из основных элементов любого здания. От нее зависит не только защита от осадков, но и внешний вид дома. Современные кровельные материалы позволяют создавать практичные и красивые крыши у домов, затрачивая минимум ресурсов. Одним из таких материалов является металлочерепица. Она достаточно удобна в монтаже, но требует использования дополнительных элементов, среди которых планка торцевая для металлочерепицы.

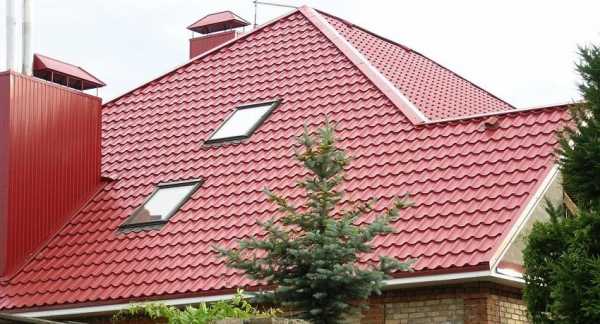

Кровля из металлочерепицы выглядит красиво и прослужит долго

Планка торцевая для металлочерепицы: назначение и особенности монтажа

Для того, чтобы покрыть крышу металлическим кровельным материалом необходимо использовать несколько видов планок:

Все они служат дополнительной защитой деревянных элементов кровли от воздействия неблагоприятных факторов внешней среды, а также в декоративных целях.

Внешний вид торцевой планки

Планка торцевая для металлочерепицы изготавливается из оцинкованного металла, толщиной до 0,55 мм. Она бывает различных расцветок, аналогичных основному кровельному материалу. Существуют изделия с полимерным и композитным покрытием. Этот элемент кровли имеет вид уголка в поперечном разрезе. Ее края немного загнуты или на плоскости могут быть ребра. Эти нюансы придают дополнительную жесткость изделию. Стандартная длина планки составляет 2 м. Ее крепление осуществляется на торцы скатов, что обеспечивает защиту обрешетки от проникновения влаги и ветра. По этой причине данное изделие называют еще ветровой планкой для металлочерепицы.

Типовые размеры планки торцевой

Технология устройства кровли из металлочерепицы. Описание технологии монтажа металлочерепицы на кровлю. Особенности монтажа металлочерепицы на сложную крышу

Установка торцевой планки для металлочерепицы

  1. Измеряется длина торца ската и подсчитывается количество целых планок. Если необходимо, то последняя обрезается на нужную длину.
  2. Монтаж начинается с нижней части ската и идет вверх. При этом изделия укладываются внахлест не менее 50 мм.
  3. Горизонтальная часть торцевой планки для металлочерепицы должна полностью перекрывать гребень кровельного покрытия, а вертикальная закрывать доски обрешетки с их торцов.
  4. Фиксация элемента осуществляется с помощью кровельных саморезов аналогичного цвета, как в вертикальной плоскости, так и в горизонтальной. При этом сверху винты вкручиваются строго в гребень металлочерепицы. Расстояние между саморезами должно быть 30 – 50 см, а вкручивать их удобнее всего шуруповертом, начиная с одной стороны, чтобы планку не покоробило.

Схема крепления торцевой планки

Не стоит забывать и о герметизации зазоров между планкой и кровельным покрытием. Помимо защитной функции ветровая планка для металлочерепицы несет еще и декоративную. Кровля, оформленная этим элементом, имеет более законченный и гармоничный вид.

Полезный совет!При фиксации планки саморезами необходимо быть очень внимательным и не промазать по доске обрешетки. Если это произошло, то ни в коем случае саморез удалять нельзя, так как он закрывает сделанную дыру.

Схема фиксации планки саморезами

В процессе проведения кровельных работ следует уделять большое внимание безопасности. Лестница или строительные леса должны быть надежно закреплены и не представлять опасности. Удобнее всего крепить ветровую планку для металлочерепицы с лесов, установленных вдоль фронтона здания. Это позволит свободно передвигаться по всей длине кромки ската. Перед креплением доборного элемента стоит зашить нижнюю часть обрешетки, нависающую над фронтоном, облицовочным материалом. Это позволит в дальнейшем избежать неудобств, так как установленная планка может помешать этому процессу.

Конструкция крыши из металлочерепицы — вид с торца

При монтаже изделия обращают внимание на выравнивание обеих плоскостей, так как «волны» или «кручение» не только снизят защитные функции элемента, но и испортят весь облик кровли. Ровное крепление может быть обеспечено только при неукоснительном следовании правилам монтажа и использовании измерительных инструментов.

Полезный совет!Торцевая планка для металлочерепицы должна крепиться саморезами с каучуковыми шайбами «в натяг». Это не позволит воде попасть под нее, а ветру расшатать, вызывая впоследствии дребезжащие звуки.

Ветровая планка выполняет не только декоративную, но и защитную функции

Другие доборные элементы и их назначение

Среди других, необходимых для монтажа кровли, элементов можно выделить коньковую планку, которая закрывает конек поверх листов покрытия. Карнизная планка похожа на торцевую, но крепится на карнизы перед монтажом кровли. Особый интерес представляет планка примыкания для металлочерепицы, которую используют в местах стыков кровельных листов со стенами, трубами, ендовами или другими элементами крыши. Она устанавливается поверх металлочерепицы и не позволяет попасть воде внутрь через примыкания.

Доборные элементы для крыши

В заключение можно добавить, что потребность в доборных элементах необходимо рассчитывать при закупке материала, чтобы все их подобрать одинакового цвета с металлочерепицей.

Источники: http://ratingstroy.ru/stroitelnye-materialy/potolki-i-krovelnye-materialy/vetrovaya-i-tortsevaya-planka-dlya-metallocherepitsy/, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/vetrovaya-planka-dlya-metallocherepicy.html, http://remoo.ru/stroitelstvo/planka-tortsevaya-dlya-metallocherepitsyi-naznachenie-i-poryadok-ustanovki/

krovlya-mp.ru

Крепление торцевой планки металлочерепицы — Всё о кровле

Ветровая и торцевая планка для металлочерепицы

Металлочерепица относится к наиболее современным кровельным материалам, использование которых набирает популярность ввиду прекрасных свойств данного вида кровли. Ее легко монтировать, а срок ее службы является весьма продолжительным. Это не говоря об эстетике, которой обладает данный материал. Для правильного монтажа кровли из металлочерепицы необходимо использовать сопутствующие конструктивные элементы, которые обеспечат ей защиту от осадков, ветра и пыли, а также сохранят кровлю от возможных механических повреждений.

Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

Классификация планок для кровли из металлочерепицы

Все дополнительные конструктивные элементы, монтируемые на крышу после укладки металлочерепицы, призваны обеспечить надежную защиту кровли и самого здания от атмосферных явлений, придать строению законченный и красивый вид.

Карнизная планка

Данный элемент представляет собой изделие из оцинкованной стали с полимерным покрытием, которое устанавливается на карнизную доску, внизу ската крыши. Ее предназначение — защита карнизной доски от намокания, предотвращение проникновения влаги под кровлю. Изготавливаются карнизные планки на выгибающих станках, поэтому имеют определенный профиль.

Торцовая (ветровая) планка

Это профильное изделие из оцинкованного металла, изготавливаемое на специальном оборудовании. В отличие от карнизного элемента, торцевая планка устанавливается на торцах скатов крыши, закрепляясь на торцевых досках. Помимо обеспечения герметичности кровли, торцовая конструкция защищает металлическую кровлю от ветра, поэтому ее часто называют ветровой планкой.

Коньковая планка

Это самый верхний элемент кровли, устанавливаемый на крыше в самую последнюю очередь. Коньковая планка может быть любой формы, в зависимости от дизайна строения. Ее предназначение — защита кровли от воды, снега и мусора. Монтируется коньковая планка на стыке двух сходящихся скатов. Материал планки — оцинковка с соответствующим антикоррозионным покрытием.

Планка примыкания

Если скаты сходятся друг с другом под каким-то углом, используется планка примыкания, закрывающая собой стык между скатами. Также данная планка используется в случае, если скат примыкает к какой-то вертикальной поверхности. В закрытый стык не проникают снег и вода. Кроме того, планка примыкания выполняет и декоративную функцию. Материалом для ее изготовления служит тонкая листовая сталь с антикоррозионным покрытием.

Конструкция ветровой планки

Торцевая планка представляет собой изделие из профилированного оцинкованного листа, согнутое на специальном станке. Толщина стали обычно составляет порядка 0,4-0,55 мм. Как правило, цвет планки соответствует цвету основной кровли. Своей верхней согнутой частью торцевая планка прижимается к поверхности металлочерепицы, поэтому ее кончик загнут немного вниз. Это сделано для лучшей состыковки планки с материалом кровли. Нижняя часть планки отогнута наружу, что обеспечивает лучший отвод воды от кровли. Стандартная длина ветровой планки — 2 м.

Планка ветровая в обязательном порядке имеет полимерное покрытие, а ее цвет выбирается точно таким же, какого цвета установлена металлочерепица.

Какие задачи призвана решать ветровая планка

Правильно установленная ветровая планка выполняет следующие функции:

  1. Защищает помещение от проникновения внутрь него осадков.
  2. Предотвращает повреждение металлочерепицы в результате порывов ветра.
  3. Защищает внутренний кровельный слой от грязи, пыли и прочего мусора.
  4. Будучи наложенной поверх торцевой доски, металлическая планка защищает ее от атмосферных осадков, в разы продлевает ее эксплуатационный ресурс.
  5. Придает кровле законченный и эстетичный вид.

Совет: рекомендуется использовать именно планки заводского типа, геометрия которых рассчитана для наиболее удачного сочленения с металлочерепицей. Если устанавливать самодельные планки, просто согнутые под прямыми углами, должная герметичность обеспечена не будет, а вероятность вздутия планок повысится.

Инструменты, необходимые для монтажа ветровой планки

Если монтаж торцевой планки выполняется самостоятельно, невозможно обойтись без некоторых строительных инструментов и принадлежностей:

  • Болгарка. Используется для подгонки торцевых планок по длине. Так как планки производятся фиксированной длины, подрезка обязательно потребуется. Если болгарки нет, можно воспользоваться ножницами по металлу или обычным электролобзиком, но качество резов будет не очень высоким.
  • Шуруповерт. Лучше использовать аккумуляторный шуруповерт ввиду его мобильности. Необходим для закрепления ветровой планки. Как альтернатива, может использоваться обычная дрель, на которой выставлены малые обороты.
  • Деревянная киянка или резиновый молоток. Могут понадобиться для подгонки планок по месту, так как обычный стальной молоток использовать нельзя.
  • Саморезы или пресс-шайбы различной длины с уплотнительными шайбами. С их помощью ветровая планка будет крепиться к торцевой доске и листам металлочерепицы.
Видео: Монтаж торцевой планки черепицы

Установка ветровой планки

Торцевые планки монтируются на завершающем этапе строительства кровли, после укладки металлочерепицы. Ее установка предшествует лишь монтажу коньковой планки, завершающей кровельные работы. Существует определенная последовательность установки торцевой планки, которой следует придерживаться для обеспечения надежности конструкции.

Совет: ветровая планка должна накладываться выше обрешетки, и полностью перекрывать собой крайний лист металлочерепицы. Для обеспечения наилучшей герметизации торца крыши рекомендуется край металлочерепицы немного отогнуть вверх.

Порядок установки торцевой планки будет следующим:

  1. Ветровая планка накладывается на угол кровли по направлению от карниза к коньку. Такой порядок крепления необходим для того, чтобы вода, стекающая по кровле вниз, не проникала под нижние планки. Она крепится саморезами к боковой стороне торцовой доски. Шаг крепления — около 40-45 см. Саморезы вкручиваются вначале только в одной плоскости. Тем самым обеспечивается нормальное натяжение металла. Если планку крепить одновременно сбоку и сверху, то на ней могут появиться вздутия. Это чревато последующим продуванием кровли.
  2. Производится крепление планки сверху, к верхнему торцу доски.
  3. Ветровая планка также должна быть соединена с гребнем металлочерепицы. Это обеспечивает лучшую герметичность прилегания планки к металлочерепице.
  4. Следующая ветровая планка накладывается внахлест на уже закрепленную планку. Нахлест для ветровых планок должен составлять не менее 50 см. Данная планка крепится аналогично предыдущей.
  5. Так производится укладывание всех планок до конька. Самая последняя планка подрезается на нужную длину.
  6. Между ветровой планкой и листом металлочерепицы прокладывается слой уплотнителя. Это обеспечивает более эффективную герметизацию торцов кровли, а также предотвращает дребезжание металлических элементов кровли во время сильного ветра.

Если ветровая планка установлена правильно, кровля из металлочерепицы будет надежно защищена от всех атмосферных воздействий, и прослужит максимально отведенный ей срок.

Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы :

  • ветровая планка для металлочерепицы;
  • карнизная планка для металлочерепицы;
  • коньковая планка;
  • планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем :

  • Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.
    • Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
    • Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
    • Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

    Крепление карнизной планки

    Карнизная планка крепится к примыканиям кровли следующим образом.

    1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
    2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
    3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
    4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

    При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

    Установка торцевой планки

    После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки. Ее устанавливают следующим образом :

    1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
    2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
    3. При наращивании ветровой планки делают нахлест до 100 мм.
    4. Все стыки между данной планкой и кровлей обязательно герметизируют.

    Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

    Монтаж коньковой планки

    Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

    Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

    Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

    Как монтируется планка примыкания

    Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

    Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

    Технология монтажа металлочерпицы

    Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила :

    • кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
    • монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
    • монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
    • монтаж со стороны торцевой доски выполняется в каждую волну;
    • все листы должны быть должным образом притянуты к обрешетке;
    • в местах нахлеста монтаж листов выполняется саморезами в спад волны.

    Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

    Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

    Похожие новости

    Комментарии (2)

    Установка ветровых планок на металлочерепицу

    Крыша любого дома – это сложная конструкция, в которой присутствует множество деталей. При этом каждая из них очень важна. Например, ветровая планка. Эта, на первый взгляд, небольшая деталь играет важную роль. В первую очередь ветровая планка служит защитой металлочерепицы. Кроме того, такая доска является и декоративным инструментом. В этой статье речь пойдет о том, как проводится установка ветровой планки и какие при этом существуют нюансы.

    Предназначение и материал изготовления

    Ветровая планка для металлочерепицы, так же как и для любого другого кровельного материала, выполняет две основные функции, а именно:

    1. В первую очередь торцевая доска (а именно так по-другому называют ветровую планку) необходима для защиты краев обрешетки для металлочерепицы и подкровельного пространства от воздействий внешней среды. Какой бы материал вы не использовали, металлочерепицу или традиционный шифер, по бокам дома все равно остаются щели. Через них может просочиться влага. Читайте также: гидроизоляция под металлочерепицу. Кроме того, торцевая планка защитит крышу от ветра, порывы которого могут легко поднять кровельный материал.
    2. Декоративная функция. Ветровая планка значительно улучшает внешний вид крыши, делая его законченным.

    Кроме того, торцевая доска не дает мелким птицам или насекомым проникнуть на чердак. А это поможет продлить срок службы всей крыши. Именно поэтому крепить ветровую планку на металлочерепицу или другой кровельный материал нужно в обязательном порядке.

    А из какого материала делается торцевая доска? Какой вариант лучше всего выбирать? Если речь идет о монтаже ветровой планки на кровлю, покрытую металлочерепицей, то чаще всего выбирают металл.

    Как правило, используется тонкий стальной лист с толщиной в 0,4-0,5 миллиметров. Его прогоняют через специальный станок. Здесь, под воздействием роликов и высоких температур, планке придают нужную форму. Современные производители предлагают большой выбор размеров и цветов. Любой владелец частного дома с легкостью может подобрать торцевую доску с нужными параметрами.

    В некоторых компаниях производителях для производства ветровых планок используют алюминиевый лист. Этот металл меньше чем сталь подвержен воздействию коррозии. К тому же алюминий легче. Именно поэтому подобные изделия стоят немного дороже, чем их «собраться» выполненные из стали.

    В редких случаях используют ветровую планку, сделанную из ПВХ. Такой вариант дешевле металлического, но большой популярностью не пользуется. Дело в том, что ветровые планки из пластика плохо переносят перепады температур. Кроме того, такие торцевые доски не выдерживают механического воздействия. Они могут треснуть практически от любого удара. Преимущество у них можно сказать одно – это устойчивость к коррозии.

    Что необходимо для монтажа?

    Торцевая планка для металлочерепицы играет важную роль как в защите кровли от внешних воздействий, так и в придании крыше законченного и привлекательного вида. Но чтобы все это действительно работало, необходимо правильно произвести монтаж торцевой доски. И здесь немаловажную роль играет подготовка к работе. Прежде всего, вам необходимо запастись всеми необходимыми инструментами и материалами.

    Чтобы произвести крепление торцевой планки металлочерепицы вам понадобится:

    • шуруповерт. Лучше всего использовать приспособление, работающее на аккумуляторе. Конечно, все работы можно произвести и при помощи отвертки, но ветровых планок нужно будет крепить много, и вы можете просто устать;
    • приспособление для разрезания листов из металла. Ветровые планки производятся определенной длины, поэтому нарезать на нужные отрезки вам все равно придется. Для этой работы можно использовать болгарку, электролобзик или ножницы по металлу;
    • молоток, деревянная киянка и плоская отвертка.

    Крепление торцовой планки металлочерепицы производится при помощи саморезов. При этом лучше выбирать оцинкованный вариант. Такие саморезы меньше подвержены коррозии, а значит и служить будут дольше. Также запаситесь деревянным бруском с длиной соответствующей длине всех торцов вашей кровли.

    Ну и конечно нужно подготовить сами ветровые планки для крыши покрытой металлочерепицей. Здесь предварительно делается расчет. Сами торцевые планки выпускаются с длиной от полуметра до двух метров, все будет зависеть от производителя.

    Делая расчет нужно учитывать одну особенность. Дело в том, что монтаж ветровых планок производится внахлест, он должен составлять минимум пятнадцать сантиметров. Кроме того, из двух метров длины торцевой доски эффективно использовать можно только 1,9 метра. Остальное уйдет на обрезки.

    Если говорить о размерах торцевой планки для металлочерепицы, то тут многое будет зависеть от особенностей самой крыши. Чаще всего на рынке можно встретить изделия с параметрами 90 на 150 и 40 на 60 миллиметров. Выпускаются планки и с другими размерами, но их нужно поискать.

    Если есть желание и материал, то ветровые доски можно сделать и своими руками. Для этого берется лист стали или алюминия нужной толщины. Далее, он режется на куски. После этого, при помощи деревянной киянки и бруска, листам придается нужная форма.

    Но стоит помнить, что такие ветровые планки вряд ли прослужат достаточно долго. На заводах все изделия покрывают специальным защитным слоем, который предохраняет материал от агрессивного воздействия окружающей среды. К тому же будет трудно идеально подобрать цвет под уже уложенную металлочерепицу. Поэтому лучше приобрести уже готовые изделия, тем более, что их стоимость не столь высока.

    Когда запасена в нужном количестве планка торцевая для металлочерепицы и приготовлены все инструменты, можно переходить непосредственно к установке. Монтаж торцевой доски для металлочерепицы проводится в следующей последовательности:

    1. Все работы по креплению ветровой планки проводятся после укладки кровельного материала. При этом также должна быть проведена установка карнизов. Это необходимо для того, чтобы ветровая планка для металлочерепицы полностью перекрывала все образовавшиеся щели.
    2. Монтаж торцевых досок начинается с крепления деревянного бруса. Он необходим для того, чтобы планки держались более надежно. Деревянный брус берется с сечением 40 на 40 миллиметров. Его прибивают к торцу обрешетки. При этом не стоит забывать, что все деревянные элементы необходимо предварительно обработать антисептиком и средством предохраняющим материал от возгорания. Сам брус крепится к обрешетке с помощью саморезов или гвоздей.
    3. Далее делается «примерка» ветровой планки. При этом необходимо добиться полного перекрытия всех щелей. Сделать так, чтобы планка заходила на металлочерепицу и закрывала брус-основание. После этого делаются нужные отметки, и подгоняется сама торцевая доска до нужных размеров.
    4. После «примерки» можно монтировать ветровые панели к брусу. Крепление производится с помощью саморезов. Ветровые планки для металлочерепицы монтируют сверху вниз, от конька к карнизу. При этом нельзя забывать про нахлест. Он, как уже говорилось выше, должен составлять минимум пятнадцать сантиметров.
    5. Особое внимание стоит уделять и самому способу крепления ветровых планок для металлочерепицы. Необходимо добиться прочного соединения. Саморезы должны вкручиваться по бокам и сверху. Их количество будет зависеть от длины самой планки. При этом расстояние между саморезами не более 20-30 сантиметров.
    6. После того, как все ветровые планки для металлочерепицы установлены на своих местах, необходимо загерметизировать все стыки. Для этого можно использовать кровельный герметик или уплотнитель на самоклеющейся основе. На нижний край ветровых планок устанавливают заглушки, которые также закрепляют при помощи саморезов.

    На этом монтаж торцовых досок закончен. Очень важно не спешить и соблюдать все требования технологии. Для большей надежности и увеличения срока службы саморезов их шляпки закрашивают при помощи ремкомплекта. В этом случае места крепления не будут подвергаться коррозии, а значит, и ветровые планки прослужат гораздо дольше.

    Как видно монтаж не столь сложный. С креплением ветровых планок под металлочерепицу может справиться практически любой. Главное – это старание и аккуратность. И тогда ваша крыша будет надежно защищена и прослужит не один десяток лет.

    Видео по теме:

    Посмотрите еще статьи:

    Источники: http://ratingstroy.ru/stroitelnye-materialy/potolki-i-krovelnye-materialy/vetrovaya-i-tortsevaya-planka-dlya-metallocherepitsy/, http://vseokrovle.com/metallocherepica/27-vetrovaja-planka-dlja-metallocherepicy.html, http://kryshagid.ru/metallocherepica/vetrovaya-torcevaya-planka-dlya-metallocherepicy-montazh-razmery-kreplenie.html

    krovlya-mp.ru

    Ветровая планка для металлочерепицы: монтаж, размеры

    Некоторые детали кровли играют как декоративную, так и защитную функцию. Ветровая планка для металлочерепицы является именно таким элементом. Она может быть выполнена различного сечения, из металлического сплава или даже пластика.

    Конструктивные особенности

    Ветровая планка для защиты металлочерепицы бывает двух видов – торцевая и карнизная. Эти доборные элементы аналогичны по своему назначению, но предназначаются для различных поверхностей.

    Виды планок
    1. Карнизная используется для установки кровельного материала на лобовую доску. При мотаже металлической черепицы её свес образовывает над поверхностью кровли небольшой зазор. Через это пространство на стропильную систему может попасть влага или конденсат. Во избежание этого монтируется карнизная планка;
    2. Торцевая используется для защиты боковых торцевых поверхностей. Они не защищены от воздействия влаги из-за того, что на месте стыков стены и кровельного покрытия также образуются небольшие щели. При помощи утеплителя гарантируют дополнительную теплоизоляцию крыши.

    Размеры ветровой панели сильно варьируются, она может представлять собой металлический отвод, длиною до полуметра или больше 200 см. Очень удобным является то, что этот элемент кровельного пирога можно без проблем подрезать для получения нужного сечения и изгиба.

    Габаритные размеры разных моделей

    Помимо назначения, эти элементы также классифицируются по материалу, из которого изготавливаются:

    1. Металл. В большинстве случаев используется тонколистовая сталь или алюминий. Они обрабатываются на специальных прокатных станках. Под воздействием роликов и высокого давления им придается определенная форма. К слову, она зависит от размера лобовой и торцевой доски. Поэтому все габариты стандартизированы и соответствуют сечениям деревянных брусков. Есть любые цвета, кроме того, производители изготавливают эти свесы на заказ – по индивидуальным потребностям заказчика;

      Производство

    2. ПВХ. Также применяются для установки кровельного покрытия, но не пользуются особенной популярностью. Имеет высокий показатель надежности – не поддается коррозии. Но, вместе с этим, может разрушаться от перепадов температуры и физических нагрузок. Кроме того, такую кровлю нельзя будет обогревать электрическими проводами. Стандартная длина – 2 метра, можно обрезать вплоть до 0,2 м. Бывают глянцевые и матовые.

      Пластиковая торцевая планка

    Сделать металлическую планку для черепицы можно своими руками. Для этого просто нужно согнуть лист алюминия или стали в нужную форму – в качестве шаблона можно использовать брусок от лобовой доски. После элемент нужно выкрасить краской, которая поможет защитить его от воздействия атмосферных осадков.

    Установка

    Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

    1. Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений;

      Установка планки

    2. Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели;

      Защита перед монтажом черепицы

    3. Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
    4. Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100;

      Пример монтажа

    5. После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
    6. Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
    7. Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
    8. Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
    9. Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом;

      Установка торцевой планки

    10. Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
    11. Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
    12. Под стыки настилается утеплитель и гидроизоляционное покрытие.

    Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.

    Видео: Установка уплотнителей и ветровой планки.

    Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

    Обзор цен

    Купить защитные торцевые и карнизные планки можно в практически любом строительном магазине. Рекомендуется выбирать вариант из легированной стали, где толщина образца будет не менее 0,4 мм.

    Цена ветровой планки для металлочерепицы зависит от типа этого элемента и его размеров. Рассмотрим, сколько стоит планка Поймукате RR32, 110х110х2000 (коричневы цвет):

    ГородСтоимость, у. е.
    Екатеринбург3,8
    Пермь3,6
    Самара3,8
    Ярославль3,6
    Тверь3,8

    20 Ноябрь 2015       Автор: Владимир Бакаев


    Похожие материалы:

    www.proprofnastil.ru

    РубрикаРазное

    Добавить комментарий
