Крепление стропил к мауэрлату без запила

Способы крепления стропила к мауэрлату: основные способы и схемы крепления стропильных ног

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

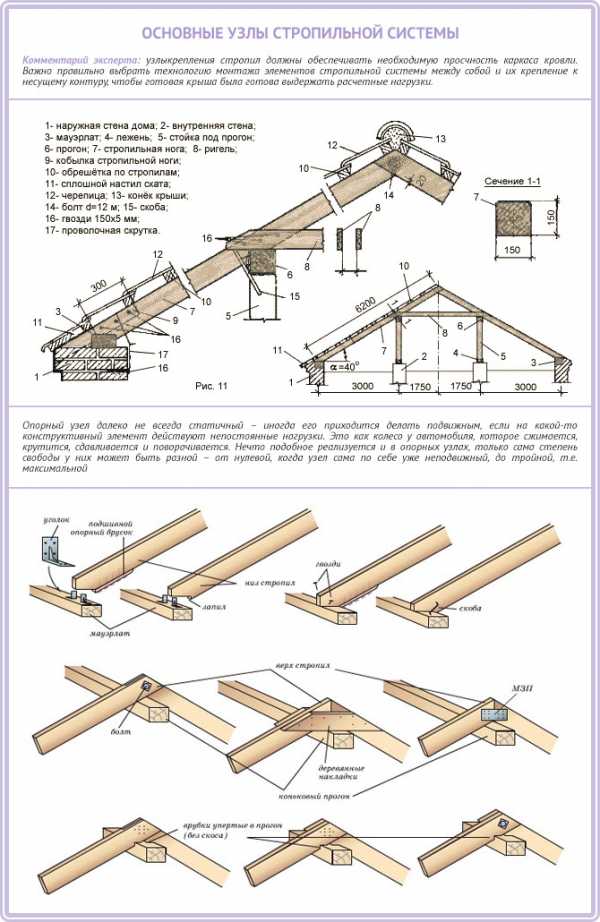

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
Соединение первой степени подвижности – балка может вращаться по кругу.

Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

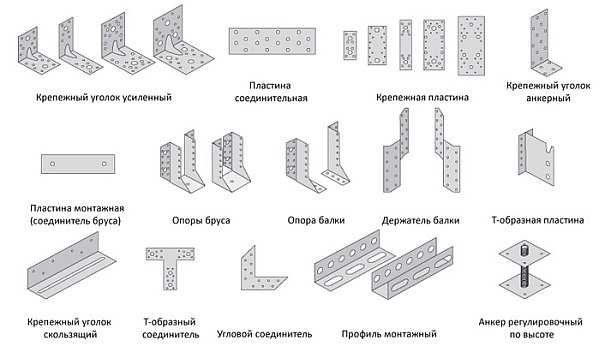

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

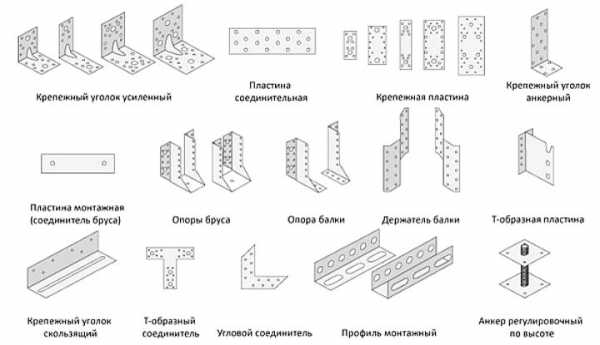

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

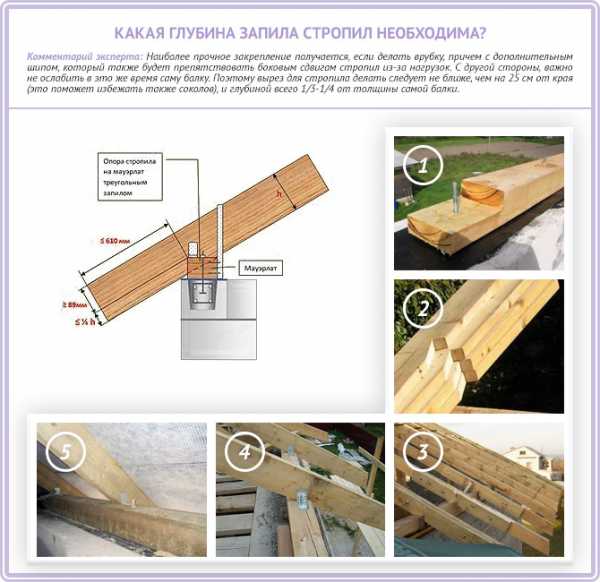

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

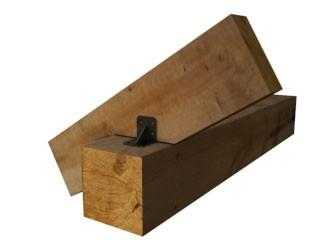

Жесткие узлы без заруба стропил

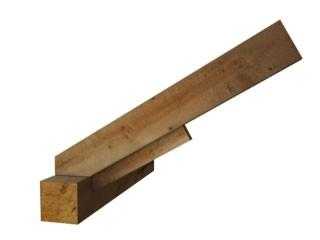

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

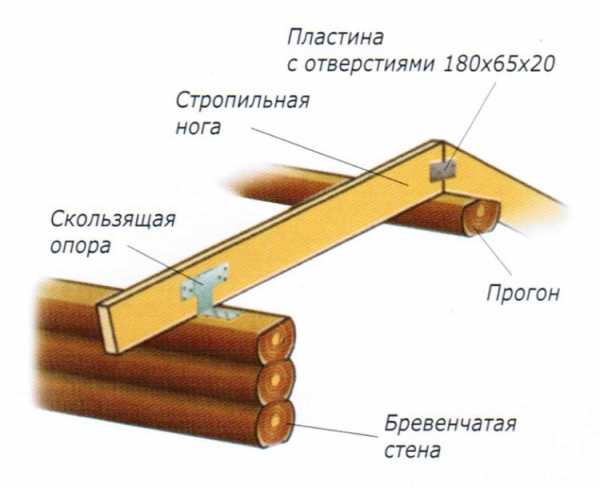

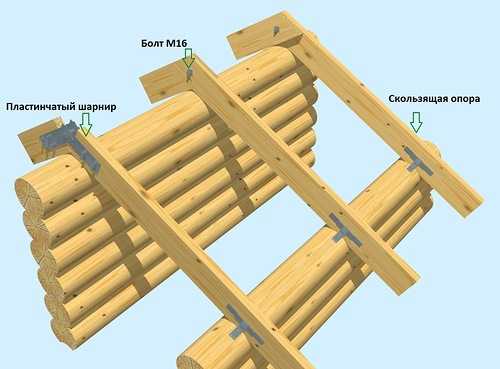

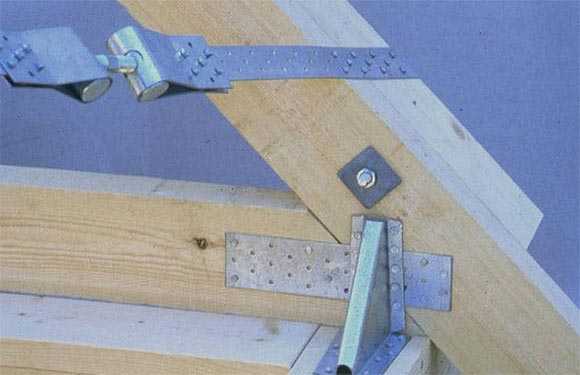

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

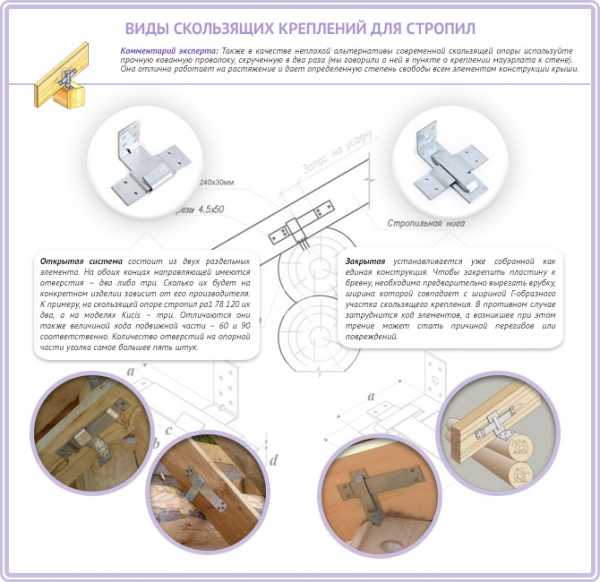

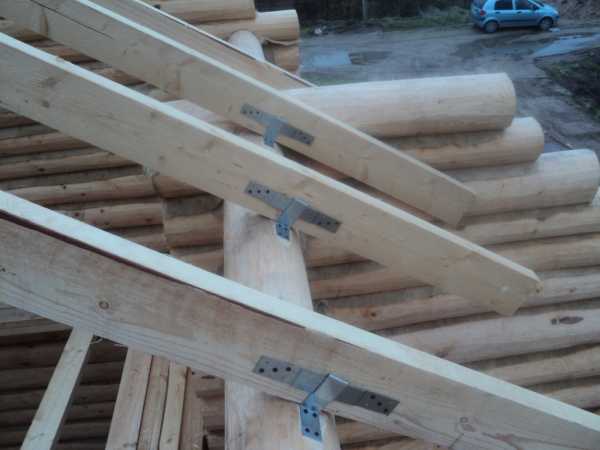

Вот какие виды скользящих опор бывают:

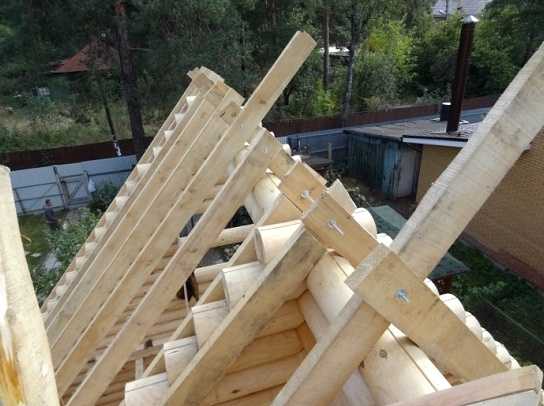

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

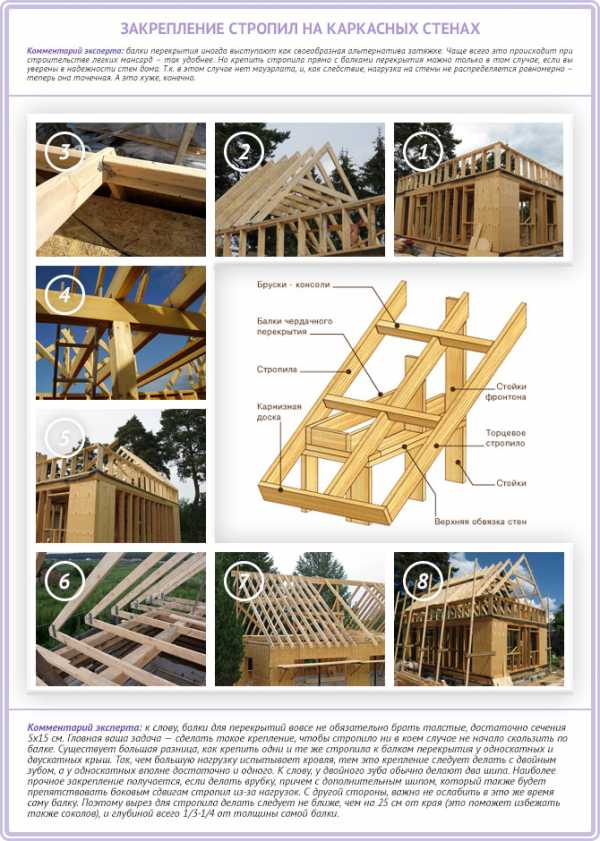

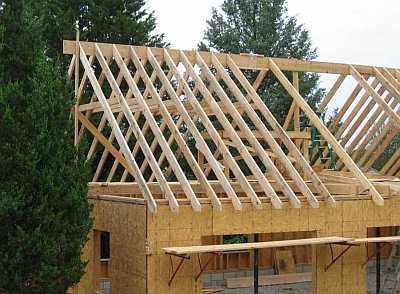

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

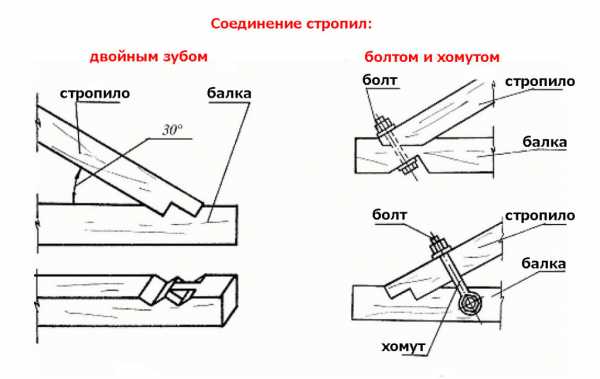

Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

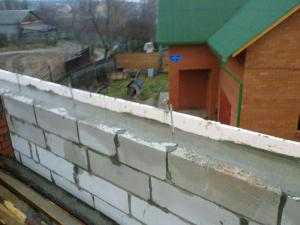

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

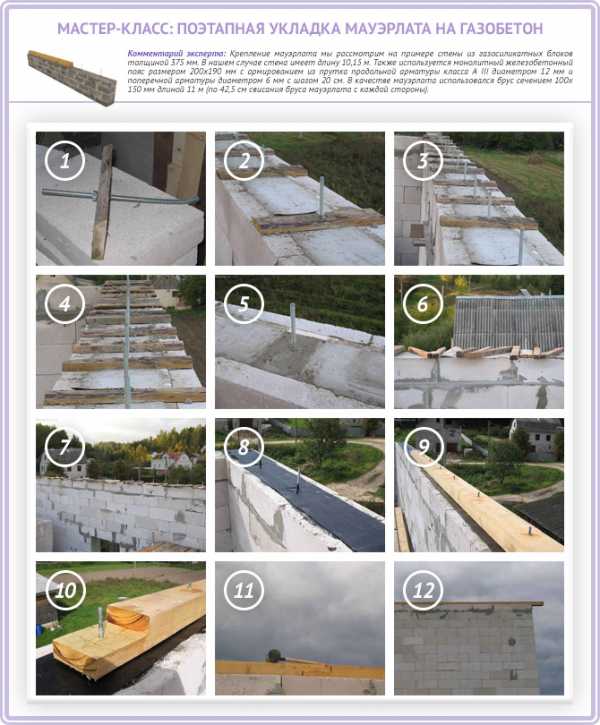

Мастер-класс по монтажу мауэрлата:

II. Создание запила

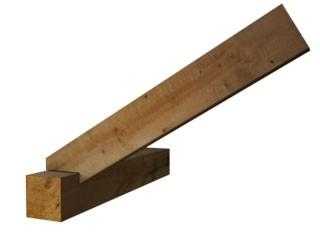

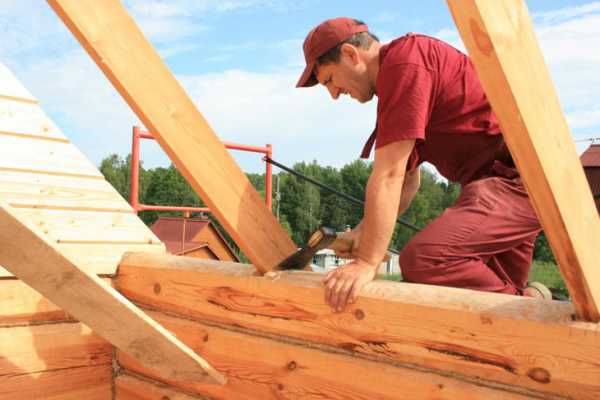

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

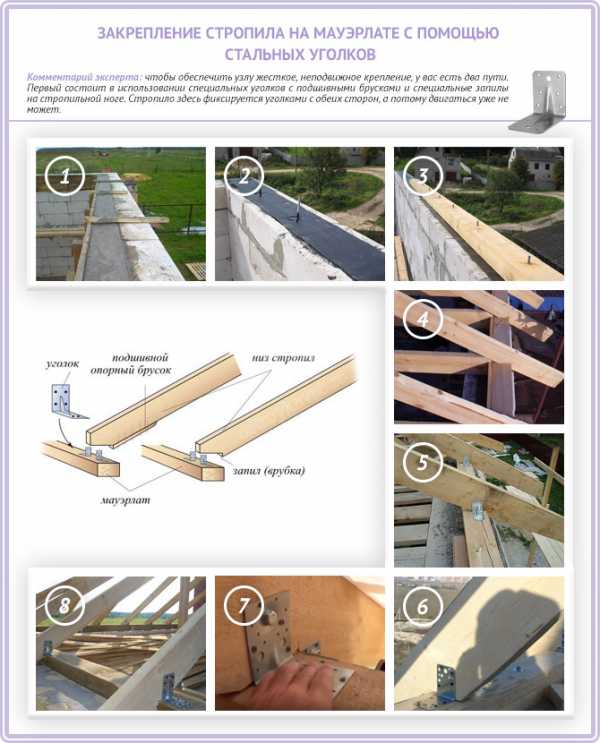

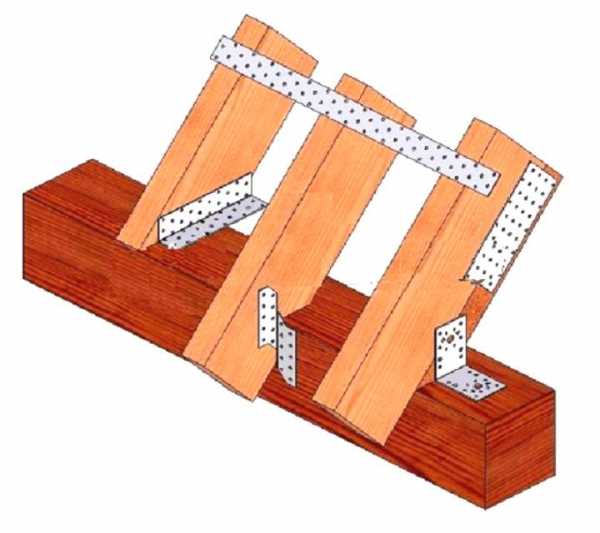

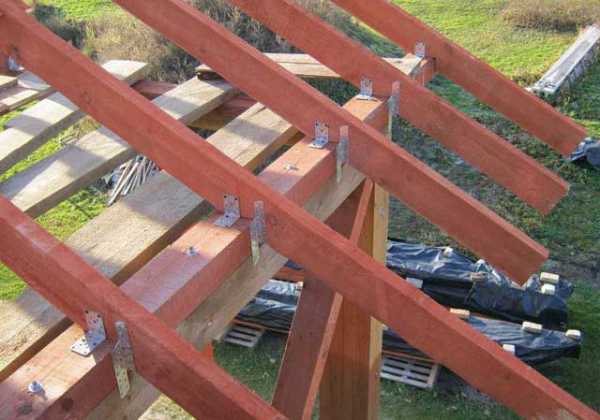

Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.

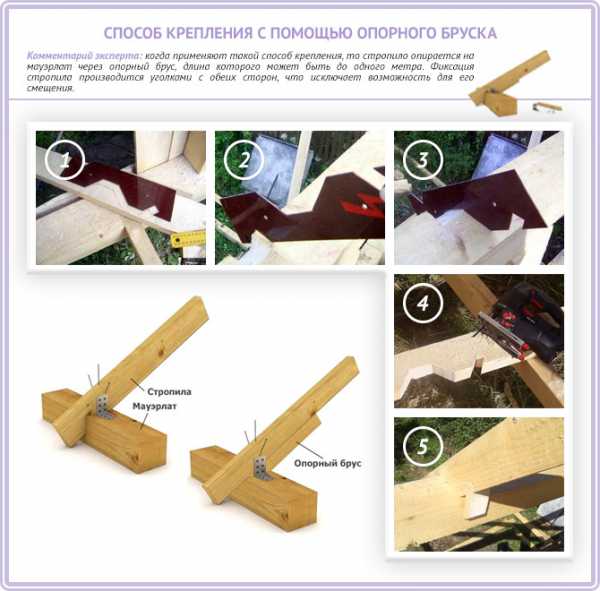

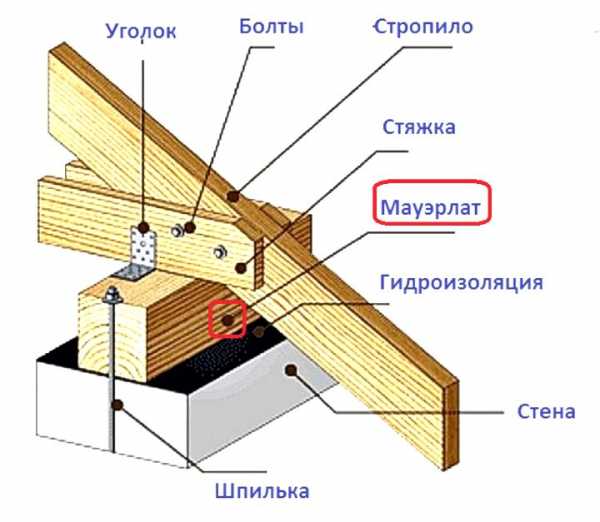

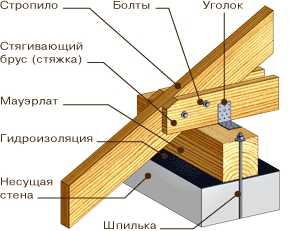

Сквозные болты или шпильки + опорный брус под укос стропилины.

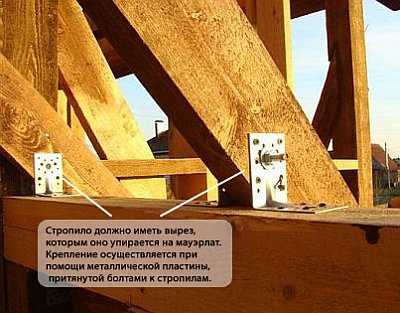

Анкера или болты + уголки или стальные пластины и пр.

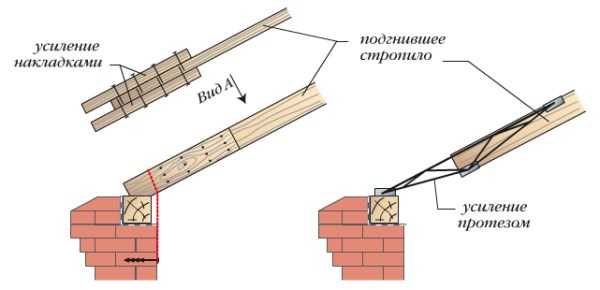

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

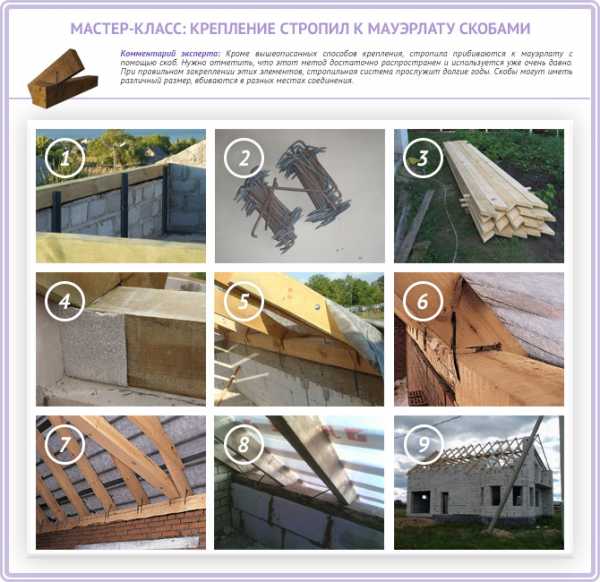

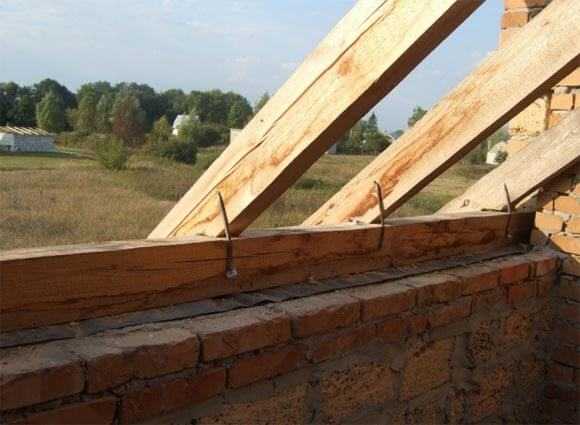

Также рассмотрим один из дедовских способов — крепление скобами:

И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Навигация по записям

Добавить комментарий Отменить ответ

Приемы крепления стропил к мауэрлату

Узлы опирания стропил на мауэрлат. Как крепить балки к мауэрлату

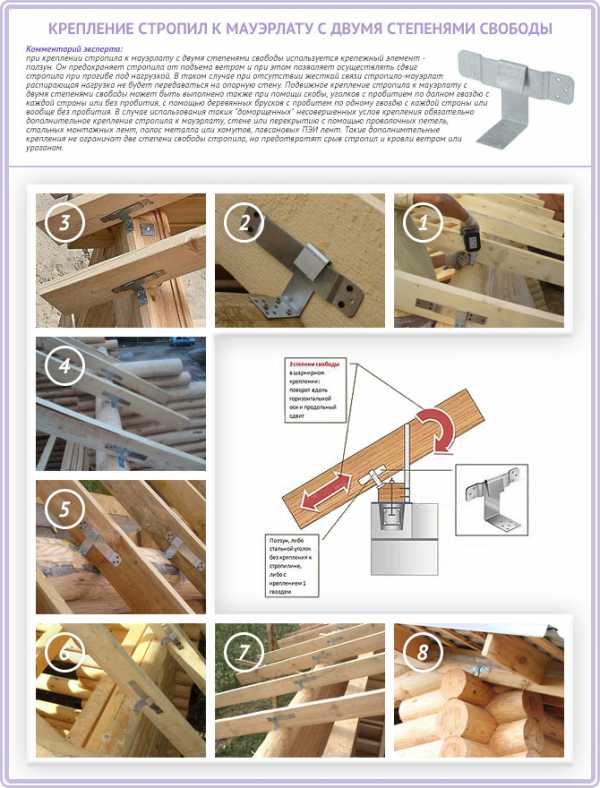

Шарнирный узел с одной степенью свободы подразумевает возможность вращения деревянной или металлической балки по кругу. Такое свойство возможно при крепление балки к мауэрлату с помощью одного ввинченного гвоздя или самореза.
Шарнирный узел с двумя степенями свободы позволяет балке вращаться по кругу или немного перемещаться в горизонтальном направлении. Чтобы придать движению балок такую свободу, нужно крепить стропила к мауэрлату с помощью установки салазок или закрепляя стропила привычными крепёжными уголками, создавая скользящую опору — ползун.
Шарнирный узел с тремя степенями свободы обеспечивает передвижение стропил и в вертикальном, и в горизонтальном направлении, крепление балки не препятствует её круговому вращению, как и в двух раннее перечисленных степенях свободы. Чтобы сделать такое закрепление, необходимо изготовить эксклюзивный шарнир, который будет ввинчен в мауэрлат.
Узел с нулевой степенью свободы — это самый распространённый способ крепления стропил в кирпичных зданиях. Оба конца балки крепко закреплены строительными уголками, саморезами с обоих сторон. Такой способ крепления не позволяет балке смещаться.

В этом видео показано один из вариантов скользящего крепления стропил к мауэрлату.

Как осуществляется кровля крыши ондулином. вы узнаете, прочитав данную статью.

А в этой статье рассказывается про пластиковый шифер.

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчёт каркаса крыши на чертеже, а затем качественное осуществление плана в строении крыши играет огромное значение. В течении каждого года крыша строения регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен, вследствии выпадения большого количества атмосферных осадков, смены температурных режимов. Помимо внешних факторов риска, основа крыши и стены должны выдерживать собственный не малый вес каркаса и покрытий.

Многоуровневый каркас крыши состоит из главных несущих звеньев. стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность крыши, точное расположение всех перекрытий, а значит и оптимальное функционирование защитных звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в поддерживающей основе — мауэрлате.

Для его создания нужно использовать тот материал, который планируется применять ко всем несущим и поддерживающим элементам каркаса. Если каркас будет полностью деревянным, то и брусья для мауэрлата должны быть деревянными.

Необходимо позаботиться о правильной форме брусьев для основы крыши. Не желательно применение неровных балок с выступающими сучками. Если вы не имеете возможности подобрать ровные балки, следите, чтобы длина маленьких веточек не была больше, чем одна треть от ширины бруска. В идеале все брусья обрабатываются и к этапу сборки крыши поставляются калиброванными и фрезерованными минимум с обеих, а лучше со всех четырёх сторон.

Для каркаса крыши, следовательно и для мауэрлата, часто используются железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчётам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата того же материала.

Размеры брусьев варьируются от десяти сантиметров, обычно употребляют балки не меньше пятнадцати сантиметров. Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение бруса двухскатной крыши равно 40х150 мм, то используются балки мауэрлата с сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

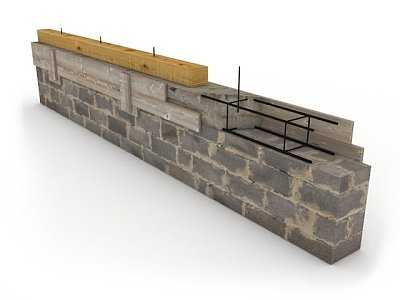

Мауэрлат крепится на внутреннюю часть наружной стены с помощью анкеров, стальной проволоки или шпилек. В процессе укладки брусьев мауэрлата, нужно соединять их на всех стыках металлическими скобами.

Нужно закрепить брусья основания как можно более качественно. На них будут установлены стропильные ноги, от чёткой фиксации которых зависит износостойкость и надёжность всей крыши.

Ремонт кровли из рубероида. Об этом вы прочитаете в следующей нашей статье.

А здесь статья про технические характеристики металлочерепицы.

Способы крепления

Как крепить стропила к мауэрлату? По способу крепления стропил к мауэрлату каркасы для крыш делятся на:

Наслонную стропильную систему.
Висячую стропильную систему.

Наслонные стропила

Наслонные стропила относят к виду безраспорных каркасных конструкций, что определяет их минимальное давление на несущие стены. Точками опоры наслонных стропил служат внешние стены здания и вертикальные стойки, расположенные посередине каркаса крыши на предварительно установленной затяжке.

Узлы крепления наслонных стропил к мауэрлату чаще всего делают шарнирными. При употреблении в креплениях ползунков и подвижных шарниров каркас крыши способен опуститься на несколько сантиметров. Это необходимо для архитектурного сооружения в первые годы после постройки. При смене температурных режимов и погодных условий новое здание даёт небольшую усадку. Если вслед за опорными стенами крыша не меняет своего положения, элементы постройки могут подвергнуться растрескиванию или деформации, чего не произойдёт благодаря наслонному креплению стропил на подвижных шарнирах.

Висячие стропила

Висячие стропила используют для зданий не имеющих несущих стен внутри. Точки опоры висячих стропил — только внешние несущие стены. Крепёж таких конструкций представлен узлом с нулевой степенью свободы. Другие способы недоступны, так как крепление стропил к мауэрлату на стенах является единственной опорой всей конструкции крыши.

Висячие стропила — это распорные конструкции. Стропила, закреплённые висячим образом, способны оказывать лишь горизонтальное распирающее давление на стены, однако это давление очень высоко.

Для уменьшения давления на балки и стены используют ригели — это специальные затяжки. Они устанавливаются перпендикулярно по отношению к стропилам, ближе к нижней части конструкции и надёжно прикрепляются к каждой балке, собирая параллельно стоящие стропила в единое целое. Без ригелей строить крышу с висячими стропилами нецелесообразно.

Крепление мауэрлата к газобетону. Об этом читайте здесь.

А тут статья про характеристики кровельного материала ондулин.

В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.

Технологии крепления стропильной ноги к мауэрлату

Соединение стропил с мауэрлатом производится как с помощью врубки, врезки, запила, обычно занимающих не более 1/4 балки, так и без них. В зависимости от угла расположения скатов крыши и использования оптимального узла опирания, выбирается способ накладки и фиксации бруса на мауэрлат.

На фото показан один из способов крепления стропил к мауэрлату.

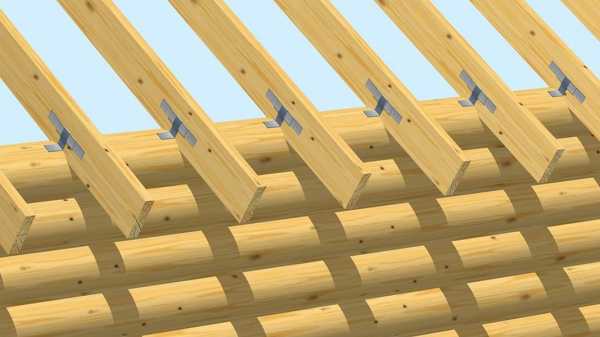

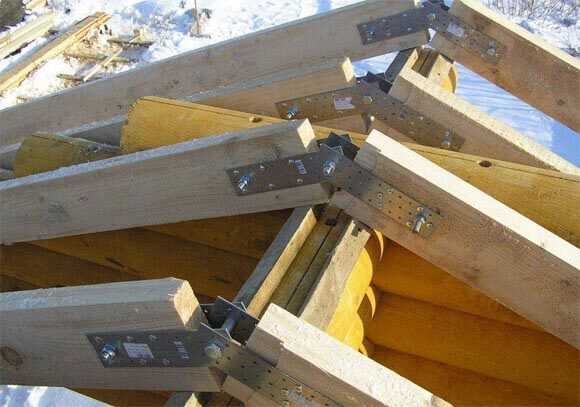

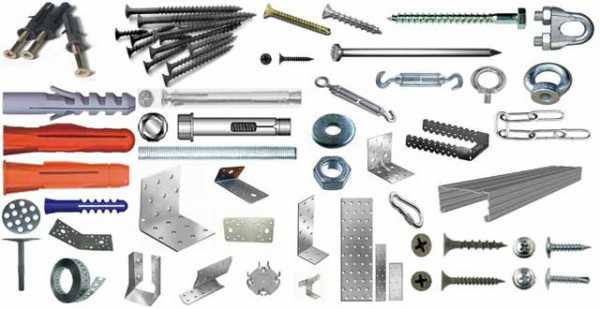

Скрепление элементов осуществляется с помощью различных приспособлений:

саморезы;
болты с гайками;
уголки;
разновидности уголка КР;
пластины;
стяжки из проволоки;
монтажная лента перфорированная ТМ;
кронштейны WB;
крепёжные элементы LK;

Установка стропил на мауэрлат — это скрепление горизонтальной несущей поверхности крыши с вертикальной. Важен грамотный расчёт и укладка всех элементов каркасной системы.

Мауэрлат — фундамент для крыши. Прочное закрепление стыка стропил с мауэрлатом гарантирует долговечность построенной крыши.

Варианты и технология крепления стропил к мауэрлату

Залогом долгой и беспроблемной жизни в новопостроенном доме служит прочная и безопасная кровля. Основу ее надежности составляет правильный расчет всех элементов выбранной стропильной системы и добротно выполненный монтаж. Качество же монтажа базируется на правильном подборе материалов, крепежных изделий и способов соединения всех узлов конструкции.

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.

Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.

Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

Висячие стропила

Эта разновидность устройства крыши образуется жестким треугольным сопряжением ферменной конструкции из стропильных досок и нижнего бруса‑затяжки, который, в свою очередь, опирается на мауэрлат. Такое устройство создает нагрузку на стены здания, имеющую преимущественно вертикальную компоненту.

Конструкция с висячими стропилами

Мауэрлат — толстый опорный брус, плотно закрепленный наверху стены и служащий основанием, а фактически фундаментом, для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса кровли и оборудования на ней, так и динамических воздействий от снега, ветра, веса работающих на крыше людей и т. п.

Стропильные системы висячего типа могут удерживаться на месте лишь благодаря собственному весу, а дополнительное их сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Оно обеспечивается креплением нижнего бруса‑затяжки висячих стропил к мауэрлату и, не представляя большой технической сложности, может быть выполнено любыми доступными крепежными деталями: скобами, угольниками, гвоздями, хомутами и т. п.

Наслонные стропила

Конструкция с наслонными стропилами

Наслонные стропила — вариант устройства кровли, когда брусья стропилин, лежащих под углом, имеют две точки опоры на своих концах: мауэрлат и коньковый брус. Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома либо на толстый продольный брус — «матицу».

Стропильная система наслонного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже имеют место и «скользящая» горизонтальная, и «распирающая» угловая составляющие.

Ввиду сложности треугольника сил, их компенсацию должно обеспечивать надежное соединение стропильных ног с мауэрлатом.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

В деревянных строениях роль мауэрлата часто выполняет последний венец бревенчатого сруба или брус верхней обвязки каркасных стен.

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

температурные колебания;
осадка дома;
деформации деревянных конструкций, такие как кручение или изгиб;
неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Крепление стропильной ноги

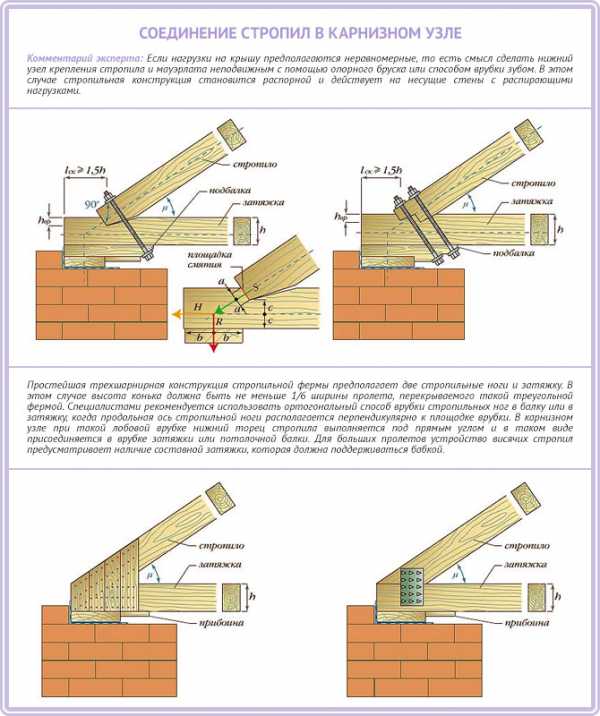

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.

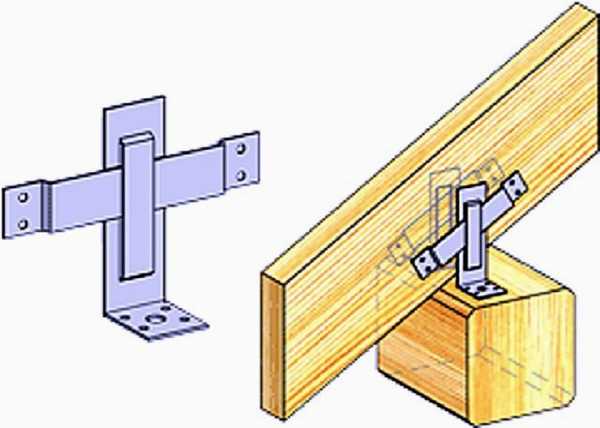

Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

С упором на внутреннюю часть

Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок.
С прибиваемой доской

Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение.
В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.
Крепеж для стропил
В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.
Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.
Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.
Правила выполнения работ
- Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.
- Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.
- Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
- Отрезать по линиям разметки.
При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции .
- Установить стропило на свое место, точно совместив все запилы.
Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:

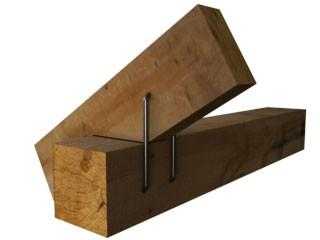

- Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны.
Забиваем гвозди

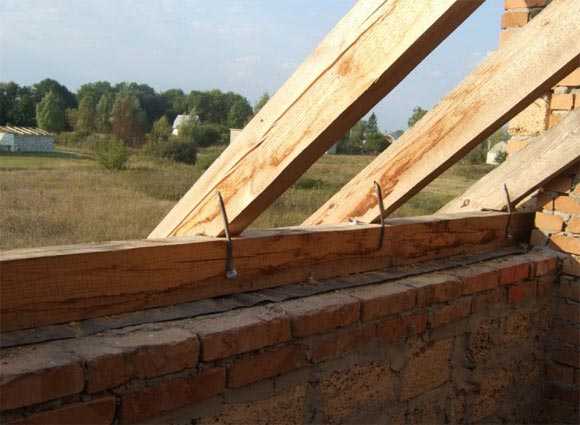

Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее.
Забиваем скобой

Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту.
Крепление проволкой-катанкой

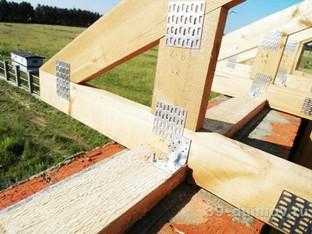

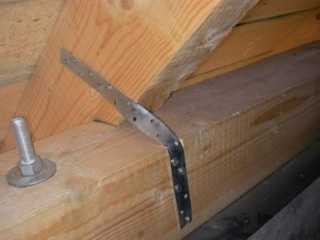

Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости.
Крепление уголками

Вместо уголков можно использовать специальные пластины с разворотом концов на 90°.
Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.
Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом .
Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.
Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.
Подробнее о технологи крепления своими руками смотрите в видео.
Источники: http://small-roof.com/montazh/kreplenie-stropila-k-mauehrlatu.html, http://ru-house.net/stroitelstvo/krysha/mauerlat/kreplenie-stropil-uzly-opiraniya.html, http://netosadkam.ru/ustrojstvo-kryshi/mauerlat/kreplenie-k-stropilam.html

krovlya-mp.ru

Способы крепления стропил к мауэрлату

Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :

проволочные стяжки;
уголки;
пластины;
кронштейны WB;
уголок КР;
крепежные элементы LK;
саморезы;
гвозди;
перфорированная монтажная лета ТМ;
болты, шпильки в комплекте с гайками и шайбами.

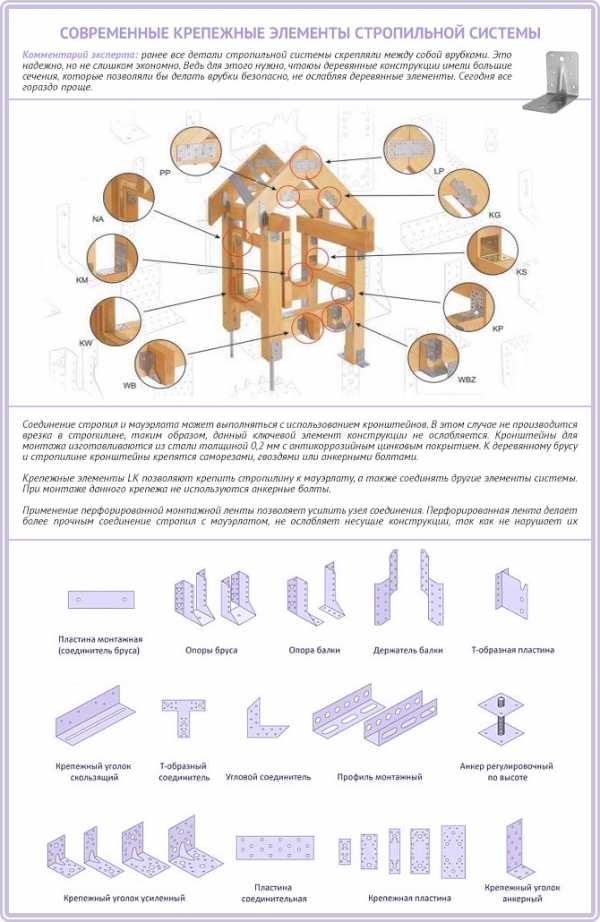

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

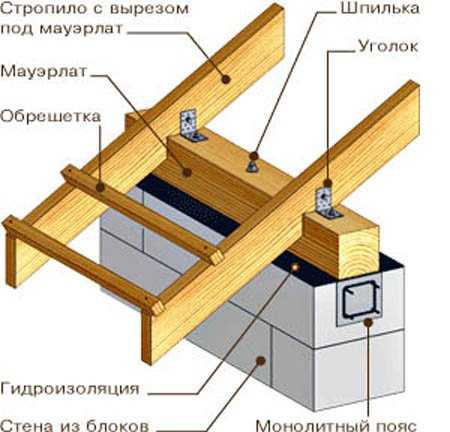

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

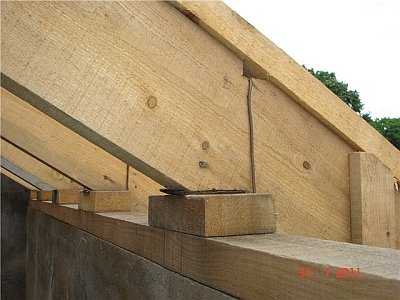

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

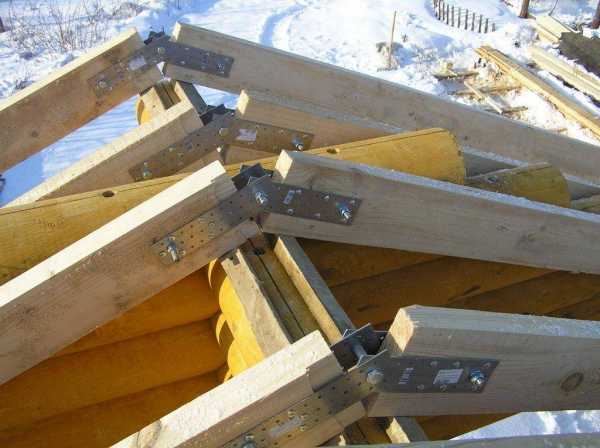

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :

важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Варианты и технология крепления стропил к мауэрлату

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.

Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.

Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

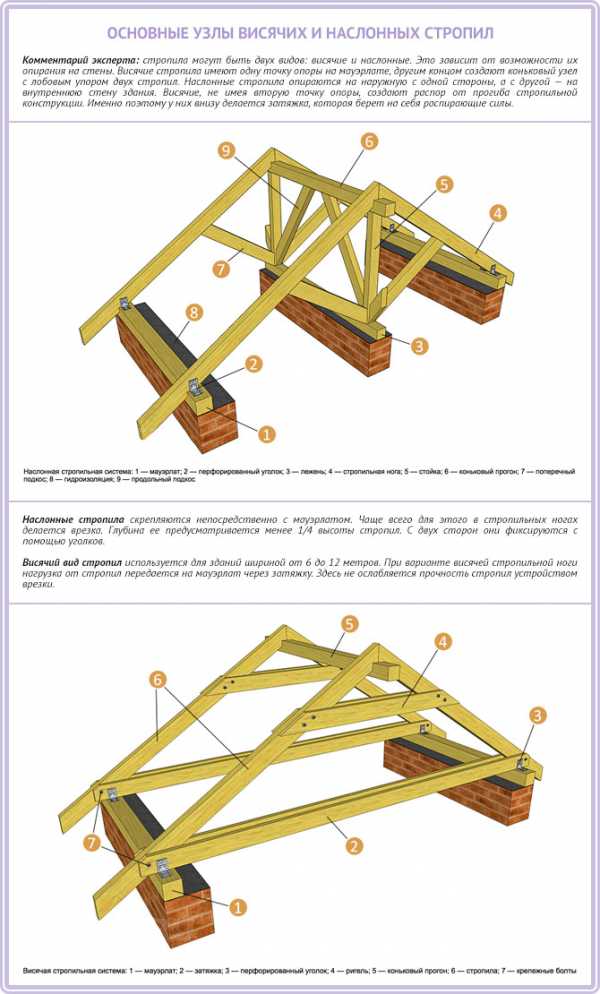

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

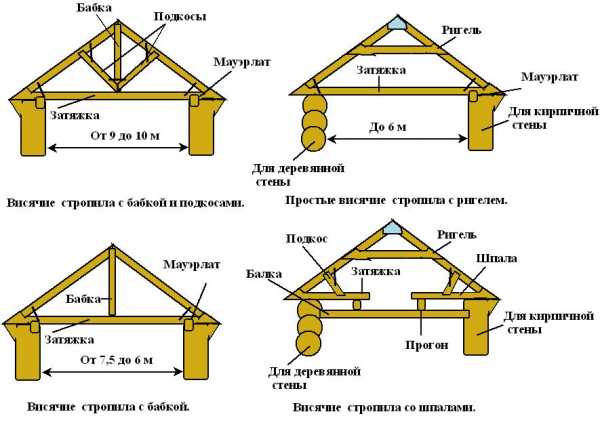

Висячие стропила

Конструкция с висячими стропилами

Наслонные стропила

Конструкция с наслонными стропилами

Узлы опирания и их крепление

Узлы крепления стропил к мауэрлату

температурные колебания;
осадка дома;
деформации деревянных конструкций, такие как кручение или изгиб;
неравномерные нагрузки от ветра и снега.

Крепление стропильной ноги

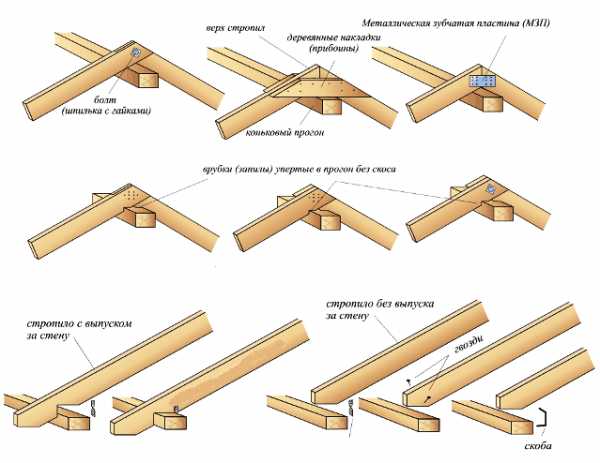

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.

Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

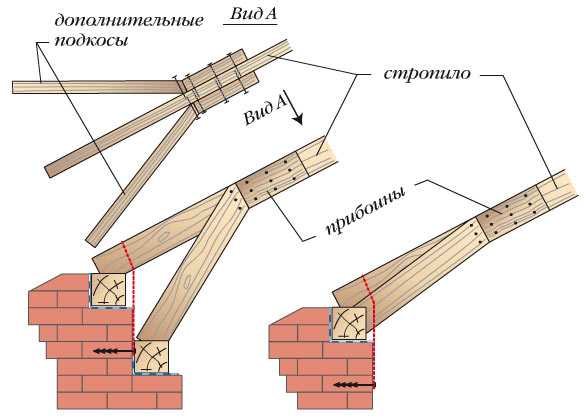

Способы крепления с запилом и без

С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

С упором на внутреннюю часть

Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок.
С прибиваемой доской

Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение.
В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.
Крепеж для стропил
В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.
Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.
Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.
Правила выполнения работ
- Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.
- Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.
- Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
- Отрезать по линиям разметки.
При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции .
- Установить стропило на свое место, точно совместив все запилы.
Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:
- Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны.
Забиваем гвозди

Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее.
Забиваем скобой

Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту.
Крепление проволкой-катанкой

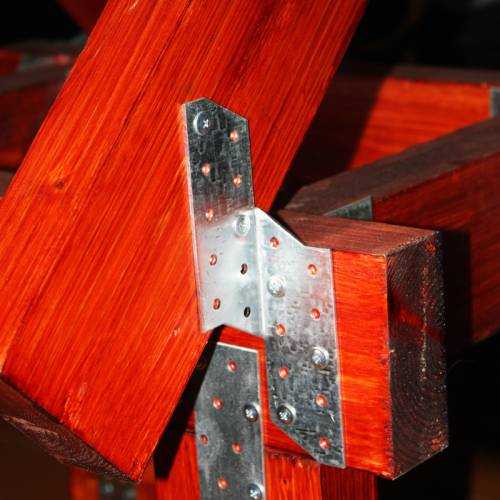

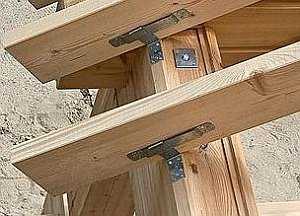

Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости.
Крепление уголками

Вместо уголков можно использовать специальные пластины с разворотом концов на 90°.

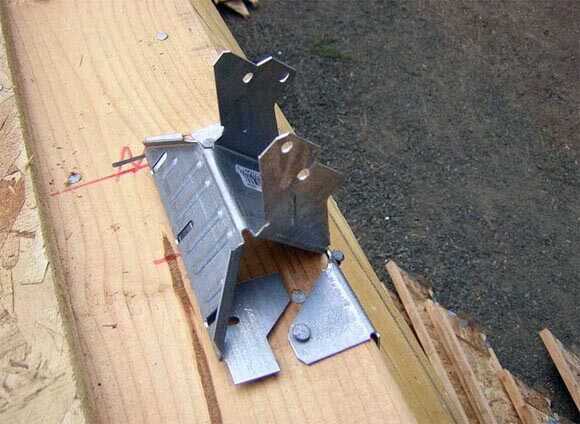

Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.
Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом .
Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.
Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.
Подробнее о технологи крепления своими руками смотрите в видео.
Крепление стропил к мауэрлату. Без запила для двускатной и односкатной крыши
От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции.
Стропила являются главными ее элементами.
Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат .
Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

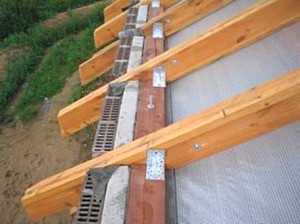

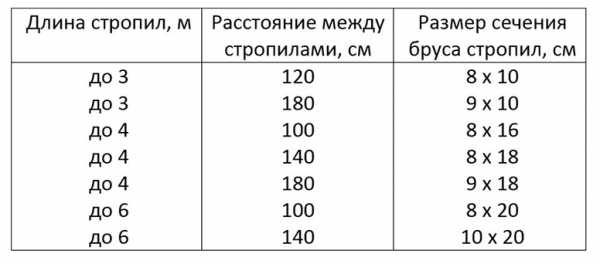

Какого он должен быть сечения?
Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.
Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.
Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы ( висячей или наклонной ), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.
Способы крепления стропил к мауэрлату
Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.
В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.
По своей конструкции они бывают закрытыми и открытыми.
Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.
Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.
Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.
Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.
Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.
Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

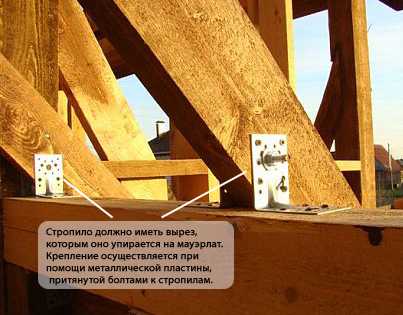

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

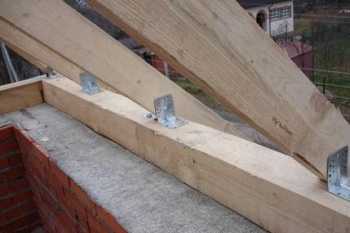

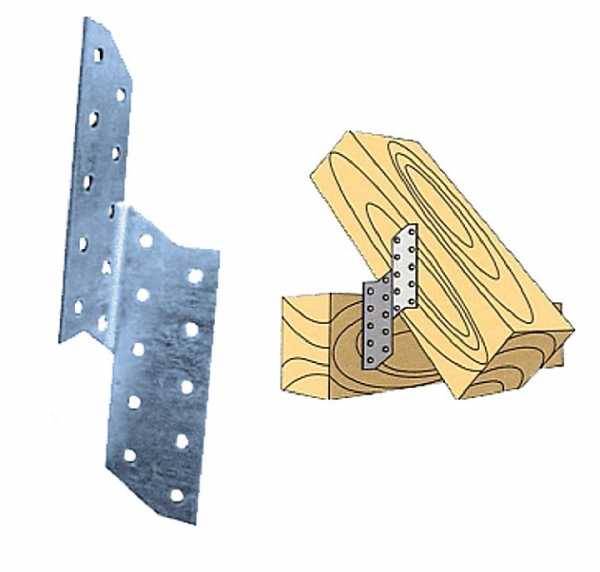

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.
Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.
Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

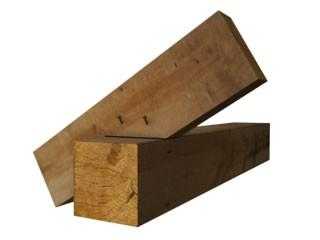

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.
Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

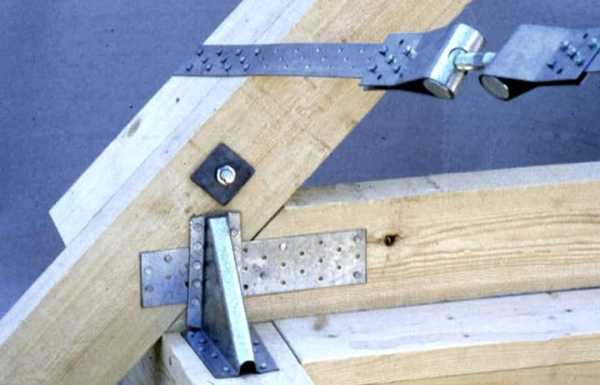

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

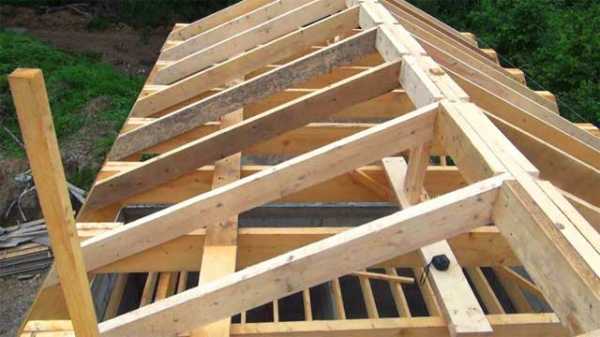

Особенности различных стропильных систем
Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

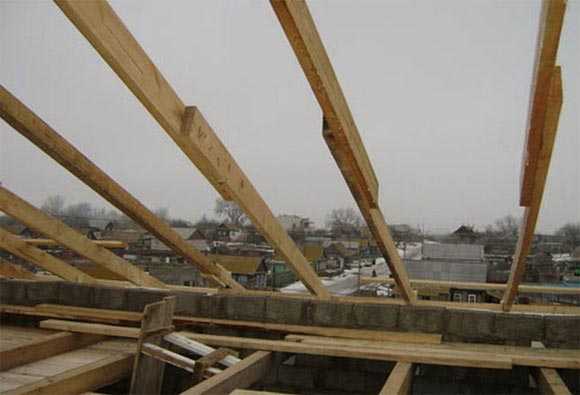

Наклонные стропила
Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.
В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.
К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.
Висячие стропила
Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.
Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат .
Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.
Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.
Такие дополнительные приспособления обеспечивают конструкции большую надежность.
Несколько важных правил при закреплении стропил к мауэрлату
Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:
- В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
- Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
- Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
- Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
- Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
- При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

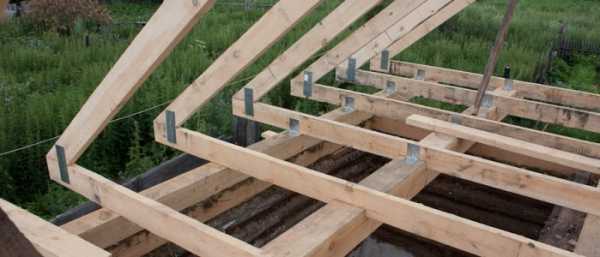

Крепление стропил без мауэрлата
Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.
Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:
- упор в торец балки;
- зуб упорный;
- зуб шипованный.
Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.
Источники: http://vseokrovle.com/stropilnaja/88-kreplenie-stropil-k-maujerlatu.html, http://netosadkam.ru/ustrojstvo-kryshi/mauerlat/kreplenie-k-stropilam.html, http://domsdelat.ru/krisha/kreplenie-stropil-k-mauerlatu-bez-zapila-dlya-dvuskatnoj-i-odnoskatnoj-kryshi.html

krovlya-mp.ru

Как крепить стропила к мауэрлату правильно своими руками: двускатной и односкатной крыши: Пошаговая Инструкция +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

упор в торец балки;
зуб упорный;
зуб шипованный.

Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как крепить стропила к мауэрлату

Каждому, кто решил самостоятельно построить дом, необходимо помимо всего прочего разобраться в том, как правильно крепить стропила кровли к мауэрлату. Это одно из самых ответственных соединений, от правильности выполнения и надежности которого напрямую зависит срок эксплуатации кровельной конструкции и, конечно же, безопасность людей, пребывающих в доме. Именно поэтому важно досконально разобраться во всех нюансах соединения стропильных ног с другими элементами кровли, чтобы избежать трагических последствий.

Как крепить стропила к мауэрлату

Какие стропильные соединения существуют?

Способ сочленения стропил с мауэрлатом подбирается с учетом особенностей конкретной системы. Самое главное – обеспечить оптимальное распределение поступающей нагрузки от веса кровельной конструкции в целом и непосредственно стропил на стены строения.

Висячие стропила

Существует несколько основных узлов соединения, главными среди которых являются, прежде всего, соединения стропильных ног с мауэрлатом, а также крепление брусьев к дополнительным конструктивным элементам с целою увеличения жесткости и в целом прочности крыши.

Непосредственно мауэрлат — это сравнительно толстая балка, закрепляемая по верхней части внешней стены дома параллельно по отношению к коньку кровли. Как правило, для устройства мауэрлата применяется брус сечением 150х150 мм. Крепление опорной системы к стене обычно выполняется с использованием оцинкованных шпилек.

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном. Варианты со скользящим соединением с мауэрлатом

Основные принципы крепления стропил к мауэрлату

Необходимость в монтаже брусьев на мауэрлат возникает в процессе обустройства безраспорных и распорных конструкций. Висячие и наслонные стропила устанавливаются на опорную систему с применением скользящего либо жесткого сочленения. Подходящий метод соединения подбирается с учетом особенностей конкретной конструкции.

Основные принципы крепления стропил к мауэрлату

Врубка для соединения должна быть сделана непосредственно в стропилине. Создание врубки в опорной системе нежелательно по той причине, что это способно уменьшить несущую способность опорного бруса и в целом поспособствовать снижению надежности системы.

При жестком соединении полностью исключается вероятность смещения конструктивных элементов в любых направлениях. Для достижения требуемой жесткости выполняется крепление с применением металлических уголков. Также это можно сделать путем создания специальных вырезов в стропильных ногах. Эти вырезы в стропилинах дополнительно закрепляются скобами или саморезами, также можно использовать болты и прочие крепежные элементы.

Крепление стропил

Настоятельно рекомендуется делать проволочную скрутку. Благодаря ей будет обеспечиваться дополнительная надежность соединения стропилин с опорным брусом.

Скользящие крепления

При обустройстве кровельных систем деревянных строений довольно часто выполняется скользящее соединение стропилин с мауэрлатом. Для его создания используются т.н. «салазки». Это специальный крепеж, соединяющий элементы системы таким образом, что у стропильных ног остается определенная свобода, благодаря чему в дальнейшем удается предотвратить появление всевозможных деформаций крыши во время естественной усадки строения из натуральной древесины.

Скользящие крепления

Использование уголка для соединения элементов конструкции

При выборе метода крепления стропил кровли к мауэрлату нужно ориентироваться на особенности конкретной крыши. В случае с деревянными постройками обычно используется скользящее соединение, во всех остальных же ситуациях сочленение делается жестким.

Схема усиления стропил дополнительными подкосами

Если предпочтение отдается соединению с применением специальных вырезов, работу нужно начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропилина безо всяких проблем устанавливалась своей горизонтальным участком на мауэрлат, а угол наклона бруса соответствовал наклону кровельного ската. Для фиксации одного бруска будет достаточно трех гвоздей, два из которых следует вбить по обеим сторонам стропилины под углом. Последний гвоздь забивайте в направлении вертикально сверху. Используйте проволоку для усиления соединения. В результате вы получите максимально прочное и жесткое соединение.

Наиболее распространенным методом соединения стропил с мауэрлатом является способ, предполагающий применение подшивного бруса и уголка. В данном случае работа начинается с того, что стропилина разрезается под требуемым углом. Угол подбирается в соответствии с уклоном кровельного ската, закрепленным в проекте.

Далее необходимо установить по краю опорного бруса подшивной брус длиной порядка 100 см. Стропилина будет жестко упираться в этот брусок по линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и прочих нарушений. Боковое крепление стропильной ноги к опорной системе выполняется металлическими уголками. Такие крепежные элементы позволяют предотвратить поперечное смещение стропилин. Дополнительно специалисты рекомендуют усиливать узлы крепления за счет специальной проволоки.

Существует несколько разновидностей уголков, которые можно использовать для сочленения стропилин с мауэрлатом.Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкера, благодаря которым значительно уменьшается вероятность обрыва крепежа под воздействием нагрузок или в процессе осадки строения. При помощи уголка марки КР5 можно крепить элементы конструкции с большим значением несущей способности. Уголок марки КР6 имеет упрочненную конструкцию и используется для фиксации тяжелых элементов.

Крепление

Дополнительно применяются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью закрепляют основные несущие и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа нужно отметить возможность применения традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам спецтехники.

Крепеж для стропил

Также в продаже доступны усиленные уголки марки KMRP. Они предназначены для фиксации конструктивных элементов под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Подобные уголки можно регулировать, что делает работу максимально удобной.

Порядок выполнения жесткого соединения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

Жесткое сочленение традиционно применяется при фиксации стропил наслонного типа. Такая работа требует обеспечения максимально прочной посадки стропилины на опорный брус. Жесткое соединение не должно подвергаться никаким усилиями. Для получения нужной жесткости можно использовать метод врубки и нашивки.

Установка стропил своими руками

При креплении с врубками в первую очередь необходимо подготовить врубки на каждой отдельной стропилине. Высота подобной выемки должна быть не более 1/3 высоты бруса. Каждую стропилину надо упереть в мауэрлат подготовленными выемками и закрепить с помощью двух гвоздей, забитых по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только уже вертикально. Такой метод получил наиболее широкое распространение и традиционно используется при обустройстве кровельных систем любого уровня сложности.

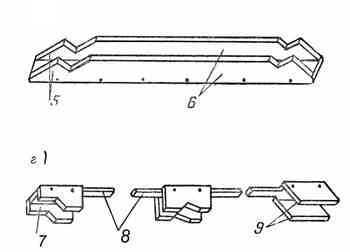

Шаблоны для разметки врубок стропил для монтажа стропильной системы

Помните, что врубку можно делать исключительно в стропилинах. Создавать подобные «седла» в мауэрлате нельзя, т.к. из-за этого будет снижаться показатель его несущей способности.

В соответствии со вторым способом фиксации стропилин к мауэрлату (метод нашивки) нужно предварительно подготовить дополнительные бруски длиной 1 м. Они будут подшиваться к стропилинам, и непосредственно деревянные брусья будут упираться в поверхность мауэрлата. Бруски фиксируются с помощью рассмотренных ранее уголков.

Если один конец стропилины фиксируется с применением метода жесткого сочленения, второй конец должен быть закреплен «скользяще». Свойства древесины таковы, что она имеет склонность менять свой объем в зависимости от погодных явлений. И в том случае, если оба конца бруса будут закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Особенности скользящего соединения

Схема скользящей опоры для стропил

Такое сочленение, как уже отмечалось, используется при обустройстве кровельных систем домов, построенных из древесины (бруса, сруба и пр.). Жесткое сочленение запрещается использовать из-за все тех же свойств древесины.

После завершения строительства материал еще пару лет будет меняться в размерах, т.е. давать усадку. Стропильные элементы тоже будут двигаться, так что ни о каких жестких соединениях речи быть не может, т.к. из-за них стены дома попросту деформируются.

Важно дать стропильным ногам небольшую свободу движений. Делается это с помощью уже упоминавшихся «салазок». Также монтаж может выполняться с применением специальных уголков, имеющих продолговатое крепежное отверстие.

Распорки, подкосы и бабки крепятся к стропилинам за счет хомутов и скоб. Дополнительно должно обеспечиваться крепление стропилин к стенам здания при помощи проволочных скруток. Благодаря им будет существенно снижен риск срыва кровельной системы при сильном ветре.

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения стропилин с мауэрлатом, но и особенности скрепления этих элементов с другими частями кровельной конструкции. Одним из таких моментов является соединение стропилин с балками. Последние опираются на стены дома и располагаются в единой плоскости со стропилинами.

Крепление стропил к балкам

Для выполнения подобного соединения нужно вырезать на концах балок перекрытий специальные выемки, в которые в дальнейшем будут вставляться брусья стропил. Для обеспечения максимально ровной укладки поперечных балок, можно натянуть на крайние бруски струну и ориентироваться по ней.

Таблица шага стропил

Нюансы соединения брусьев в коньковой части

В этом месте сочленение обычно выполняется по методу «встык». Для этого нужно, прежде всего, подрезать верхний край стропилин под углом. Угол подрезки должен быть таким же, как угол наклона кровельного ската. Для облегчения работы рекомендуется сделать шаблон и обрезать все стропильные ноги по нему. Скрепление стропилин под коньком выполняется с помощью двух гвоздей, которые забиваются под углом.

Дополнительно стык можно усилить деревянной либо металлической накладкой, притянутой с помощью гвоздей или болтов соответственно. Стропилины скрепляются с коньковым брусом. Такая технология довольно сложна в исполнении, из-за чего в частном домостроительстве почти не применяется.

Самым любимым и популярным среди строителей вариантом монтажа в данном случае является сочленение «внахлест». Стропилины скрепляются своими боковыми частями и стягиваются гвоздями либо болтом. Также для соединения подходят специальные оцинкованные шпильки. Этот метод отличается особой простотой выполнения, из-за которой и пользуется такой большой популярностью.

Нюансы соединения брусьев в коньковой части

к мауэрлату, брусу, балкам двухскатной крыши

Виды креплений
Кровельные крепежные материалы
Методы крепления стропил к мауэрлату

Надежность любой строительной конструкции обеспечивается за счет двух основных факторов – нужного объема качественного материала, и определенное количество крепежей. То же касается и стропильных каркасов всех типов крыш. Однако возникает закономерный вопрос: как крепить стропила к различным элементам – мауэрлату, коньковым брусьям, подкосам и прочим? Несоблюдение правил монтажа, и недостаточное количество крепежей может привести к опасным последствиям, вплоть до разрушения всей конструкции.

Чтобы сборка стропильной системы осуществлялась правильно стоит соблюсти все нормативные правила, прописанные в СНиПах, которые регулируют весь процесс строительства крыш, начиная с этапа проекта до крепления доборных элементов.

Виды креплений ↑

Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.

Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:

Крепеж стропилин к брусьям мауэрлата;
Соединение отдельных стропил между собой при наращивании длины;
Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.

Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:

На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.

С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.

Кровельные крепежные материалы ↑

Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.

Выполнить различные виды фиксации можно с использованием следующих метизов.

Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих. Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.
Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.

Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.

Важно

При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!

Методы крепления стропил к мауэрлату ↑

Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.

Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.

Жесткий метод крепежа ↑

Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.

Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.

На заметку

Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!

Процесс выполняется поэтапно с соблюдением технологии.

1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов. В противном случае придется подгонять каждую стропилину индивидуально.
Совет
Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!
Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.
2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!). 3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует. 4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах. 5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.
Жесткое крепление с подпорным брусом ↑
Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.
Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.
На заметку
Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!
Скользящие крепления стропил ↑
Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.
На заметку
Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в результате данный процесс приведет к деформациям стропильной системы.
Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.
Важно
Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!
Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.
К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.
Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона. Это и компенсирует возможные будущие подвижки всего каркаса крыши.
На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.
Совет
Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.
Наслонное крепление ↑
В отличие от висячего способа наслонное крепление обеспечивается упором стропила в мауэрлат, а не укладкой его поверх бруса.
На заметку
Наслонный крепеж отлично подходит для реконструкции старых конструкций, когда можно заменить один из элементов.
Выполняется такая фиксация следующим образом.
Нужно точно определить угол наклона стропил, и отмерить их длину с упором на мауэрлат.
При достаточной ширине стропила нужно сделать запил доски под упор. Такой зуб не позволит скользить элементу поперек мауэрлата.
Для предотвращения скольжения вдоль опоры, по бокам стропила фиксируются металлическими уголками, или скобами из обожженной проволоки.
Чтобы сформировать карниз в таком случае крепежа стропилин на них дополнительно монтируют кобылки, изготовленные из доски с сечением не менее 30-35 мм.
В коньках лучше всего выполнить крепление с упором на брус.
При наслонном креплении стропил длиной более чем 4500 мм, их нужно дополнительно усилить упорами на промежуточные опоры (прогоны, или подкосы).
Выбирая тот или иной способ крепления стропил, стоит помнить, что только достаточное количество точек крепления обеспечит прочность и жестокость конструкции. Экономия на материалах недопустима, так как и использование несоответствующих по сечению досок и брусьев. В противном случае эксплуатация такой кровли будет попросту недолговечной и опасной.
© 2019 stylekrov.ru
stylekrov.ru
Как крепить стропила к мауэрлату

Чем и как крепить стропила к мауэрлату
Важно понимать что такое мауэрлат ещё до начала работ. Мауэрлат это главный стропильный элементом, именно к нему крепятся стропила. От правильности и надежности этого соединения зависит срок службы будущей крыши, ее каждого элемента. Стоит отметить, что от качества постройки крыши зависит и будущее дома. Если что-то пойдет не так, то дом может разрушиться, в этом случае его обитатели будут находиться ежедневно не в безопасных условиях.
Предлагаем рассмотреть важные этапы конструирования кровельной системы. В этой статье вы найдете все о технологии крепления несущих элементов крыши, рассмотрим также надежное крепление стропил к мауэрлату.
Как крепить стропила к мауэрлату
Крепление стропила к мауэрлату является непростой работой.
При выполнении таких работ необходимо учесть следующие нюансы:
Соединительные детали стропил и мауэрлата должны крепиться крепко и надежно;
В местах прилегания стропил к мауэрлату нужно проделывать точные запилы, которые будут обеспечивать хорошее, плотное прилегание конструкций;
При выполнении подобных работ необходимо приобрести пластины, металлические уголки, специальные кронштейны, болты, шпильки с резьбой. Обычно такие детали для крепления мауэрлата к стропилам, раскосам, растяжкам и т.д. продаются в любом строительном магазине.
Фанерные обрезки отлично подойдут в качестве накладок, они смогут заменить металлические пластины;
Если дом деревянный, то подойдет скользящее крепление стропил, так как дом такого типа первые два года усаживается. Такое крепление особенно подойдет для домов с мягким типом кровли. Такие стропила крепятся к брусу мауэрлата или к верхним боковым бревнам.
Перед креплением стропил нижнюю часть, где стропило будет прилегать к мауэрлату, необходимо запилить. То есть, в этом случае седло в стропило. Оно в последствие обеспечивает плотное прилегание к мауэрлату. Опирание стропил на мауэрлат должно быть прочным. В этом случае поможет предварительно подготовленный шаблон. Именно по нему производят запилы. Такие запилы проделывают при идентичном угле наклона крыши на каждом стропиле.
Если углы на скатах разные, то запил для каждого ската также будет разным. В этом случае он должен быть не глубже¼ ширины стропила.
Крепление стропильной ноги к мауэрлату должно быть прочным и надежным, то есть, в будущем выдерживать все нагрузки кровельной системы, массу осадков и возможный порывистый ветер.
Крепление балок перекрытия к мауэрлату делается при помощи стальных уголков. В этом случае конструкция будет надежной. Узел крепления стропил к мауэрлату на вертикальное «кресло» проводится по тому же принципу.
Опирание стропильной ноги на мауэрлат должно быть правильным, прочным. От этого зависит надежность кровельной системы, ее срок службы.
Стоит отметить, что существуют различные способы крепления стропил к мауэрлату. Например, они могут крепиться друг с другом при помощи конька. В этом случае крепление происходит встык, либо для соединения используют стальные пластины.
Стоит отметить, что элементы конструкции требуют точного припиливания, они должны плотно прилегать друг к другу. Такие моменты нужно особенно учитывать в том случае, если стропила находятся в диагональном положении. При их крепеже необходимо использовать болты, пластины, уголки.
Как закрепить стропила к мауэрлату
Некоторые полагают, что стропила нужно крепить при помощи скруток к пеноблокам или газоблокам. Стоит отметить, что это ошибочное мнение. Дело в том, что каменные блоки не всегда способны выдержать все детали крепления.
Скрутки не смогут удерживать нормально мауэрлат, стропила и другие конструкции, так как на них постоянно будет оказываться давление. Возьмем, к примеру, 10-сантиметровый гвоздь, вбитый в стену. Если приложить определенное усилие, то его можно будет вынуть даже руками. Что тут говорить о скрутке, на которую будет оказываться давление со всех сторон.
Профессионалы советуют крепить стропила к кирпичной и другим видам каменных стен при помощи армированного пояса. При этом его ширина и высота должны составлять 20 сантиметров. Обычно перед его заливкой в него крепят резьбовые шпильки. При этом диаметр должен составлять от 14 миллиметров, а шаг – 1 – 1,5 метра. Если выбрать шпильки маленького диаметра, то они не будут надежными из-за способности гнуться.
Самым лучшим вариантом будет использование шпилек, к основанию которых приварены арматурные крестовины. В этом случае может также использоваться усиленная шайба с гайкой. Крепление стропил будет максимально надежным.
При заливке армированного пояса профессионалы советуют корректировать вертикальность расположения шпилек при помощи уровня. Таким образом, шпильки на мауэрлат будут надеваться легче.
Бывают случаи, когда шпильки были введены в мауэрлат под углом, то есть, неправильно. В этом случае нужно постараться высверлить их и потом правильно установить.
Чем крепить стропила к мауэрлату
Сегодня выделяют несколько видов креплений стропил к мауэрлату. Все они имеют свои особенности. Рассмотрим самые распространенные из них. На фото представлены различные крепления.
Кронштейны для балок типа WB. Такие кронштейны предназначены для крепления консолей несущих балок. В этом случае обычно занимаются устройством деревянных перекрытий дома, но применяют и перекрытие по металлическим балкам .
Кронштейны имеют массу плюсов. Во-первых, им не нужна врезка в несущий тип балки. Таким образом, они не способны ослабить несущую способность конструкции.
Во-вторых, при работе с кронштейнами не требуется какого-либо профессионального оборудования, инструментов. Они крепятся простыми гвоздями, шурупами, анкерными болтами.
Обычно кронштейны изготавливают из листовой оцинкованной стали, толщина которой составляет 2 миллиметра;
Крепление балок раздельного типа WBD. В этом случае балки могут быть нестандартного размера.
Такой крепеж стропил к мауэрлату имеет также множество достоинств. Во-первых, не нужно врезать его в несущую балку, то есть, как и в предыдущем случае. Главным преимуществом является то, что этот кронштейн может применяться для брусьев нестандартных размеров. В-третьих, такой крепеж также не требует какого-либо дорогого профессионального оборудования, инструментов. Крепление происходит при помощи таких же анкерных болтов, гвоздей, шурупов;
Соединитель универсальный также востребован в подобных работах;
Соединитель бруса;
Крепеж для стропил LK. Такой элемент отлично подойдет для балок перекрытий и стропил стропильно-подстропильной системы деревянных построек. Преимущества в этом случае такие же, как и у крепления первого варианта;
Перфорированная монтажная лента ТМ. Такая лента необходима для усиления несущей способности узла конструкции. При помощи нее можно также прикреплять и поправлять вспомогательные элементы кровли.
При помощи монтажной перфорированной ленты можно надежно соединить детали, важные элементы. Такая лента, как и кронштейны, не нуждаются во врезке в несущие балки. Крепится конструкция также при помощи обычных гвоздей и шурупов;
Усиленный уголок КР. Такой вид крепления предназначен для несущих элементов стропильно-подстропильной системы деревянного дома. При помощи этого уголка укрепляют стропила на мауэрлате, обеспечить надежность несущей конструкции.
Такой угол также не требует врезки, зарезки и использования какого-либо профессионального оборудования, инструментов. Для крепления уголка можно воспользоваться ершеными гвоздями или шурупами;
Уголок КР11 и 21. Они представляют собой усовершенствованные типы уголков. Обычно такие уголки используются профессиональными строителями. Риск обрыва болта в случае усадки здания или нагрузки стропильной системы практически нулевой;
Уголок КР5. Такая деталь отлично подойдет для крепления сложных, больших несущих конструкций;
Уголок КР 6. Такой уголок изготавливается из 3-миллиметровой стали. В детали есть овальное отверстие, которое помогает надежно закрепить анкерный болт. Таким образом, с ним ничего не случится во время усадки дома, тяжести кровельной системы;
Этот уголок также широко используется профессионалами. Он предназначен для конструкций с большой массой;
Монтажный уголок КМ. Он изготавливается из перфорированной стали, отлично подходит для крепления вспомогательных и несущих элементов крыши деревянного дома;

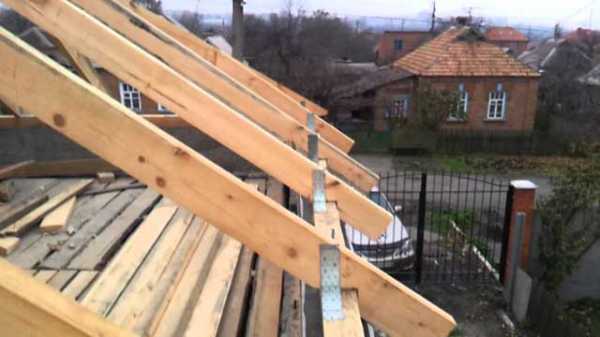

Крепление стропил на мансардной крыше, смотрите на видео:
Такой уголок не нужно врезать в конструкцию, он не нуждается в использовании специального оборудования и инструментов, нужны только шурупы и гвозди;
Уголок усиленный KMRP. Уголок такого типа отлично подойдет для соединений, которые имеют угол в 90 градусов. Кроме того, его можно регулировать. В такой конструкции имеется штамповка, которая может переносить очень большие нагрузки уголку. Установка стропил на мауэрлат при помощи этого уголка сделает конструкцию прочной и надежной. В такой детали есть уникальное отверстие, то есть, уголок можно использовать даже в случае смещения подпорки.
Закладная опора;
Забивной крепеж для стоек;
Перфорированная монтажная лента ТМ. Данный вид ленты способен усилить несущую способность узла конструкции. Она подойдет для крепления вспомогательных элементов, а также их фиксации.
При помощи такой ленты все элементы хорошо, прочно соединяются, отлично прилегают друг к другу. В этом случае также не нужна врезка ленты в несущую конструкцию балки. Монтажной перфорированной лентой пользуются не только профессиональные строители, так как при ее использовании не нужны специальные инструменты, оборудование. Для ее крепления подойдут гвозди, шурупы;
Саморезы;
Ершеные оцинкованные гвозди с конической головкой.
Таким образом, можно сделать вывод, что для крепления стропил к мауэрлату сегодня существует множество деталей и специальных приспособлений. Все они продаются в строительных магазинах по приемлемым ценам. Стоит отметить, что приспособление в этом случае может быть доступно каждому, либо быть профессиональным, то есть, для его крепления потребуется специальное оборудование и, конечно, определенный опыт работы, знания (читайте также: «Как крепить мауэрлат к газобетону «).
В любом случае, устройство кровельной системы является одним из самых серьезных и трудоемких процессов в строительстве дома. Поэтому такие работы лучше доверить настоящим знатокам своего дела.
Крепление стропил к мауэрлату: способы соединений
Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.
Основные крепежные элементы
Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :
проволочные стяжки;
уголки;
пластины;
кронштейны WB;
уголок КР;
крепежные элементы LK;
саморезы;
гвозди;
перфорированная монтажная лета ТМ;
болты, шпильки в комплекте с гайками и шайбами.
Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.
Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.
Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.
Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).
Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.
В каких случаях требуется мауэрлат?
Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .
При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.
Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.
Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.
Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.
В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.
Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.
Принципы крепления стропил к мауэрлату
Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.
Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.
Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.
При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.
Установка стропил с применением уголка
Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.
Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :
в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
дополнительно узел крепления фиксируется скобами, проволокой-катанкой.
Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.
Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :
стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
готовый узел крепления дополнительно усиливается проволокой-катанкой.
Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.
Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :
модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.
Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.
Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.
Установка стропил на мауэрлат: полезные советы
Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :
важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.
Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.
Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.
Похожие новости
Способы крепления стропила к мауэрлату: основные способы и схемы крепления стропильных ног
Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.
Крепление стропил к мауэрлату: немного «матчасти»

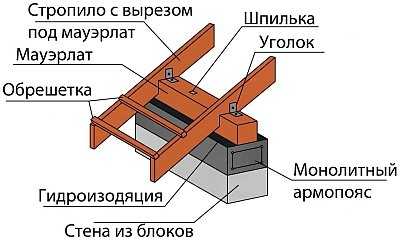

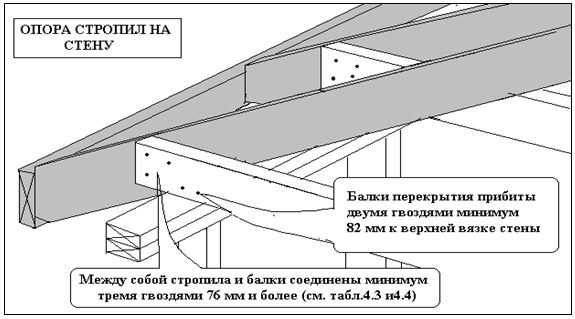

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:
Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.
Виды опорных узлов по уровню жесткости
Опорные узлы — места, в которых стропила крепится к элементам крыши:
В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:
Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
Соединение первой степени подвижности – балка может вращаться по кругу.
Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.
Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.
О типах крепежа стропилин к основе
Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.
Такие крепежи для стропильной системы используют чаще всего:
Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.
Жесткие или подвижные соединения: что выбрать
Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.
Жесткие соединения: когда они необходимы
Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.
Неподвижные узлы, закрепляемые с запилом
Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:
Или же длинными саморезами:
И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:
Жесткие узлы без заруба стропил
Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:
Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.
Когда нужно делать подвижные соединения?
Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).
Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.
Что представляет собой скользящее крепление?
Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:
Вот какие виды скользящих опор бывают:
Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта
Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.
Как правильно закрепить стропила к балкам?
В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:
Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.
Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:
Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.
Крепление стропила к мауэрлату: поэтапное описание
Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.
I. Подготовка мауэрлата и стропил к работе
На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.
Мастер-класс по монтажу мауэрлата:
II. Создание запила
Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.
III. Установка стропил на мауэрлат
Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

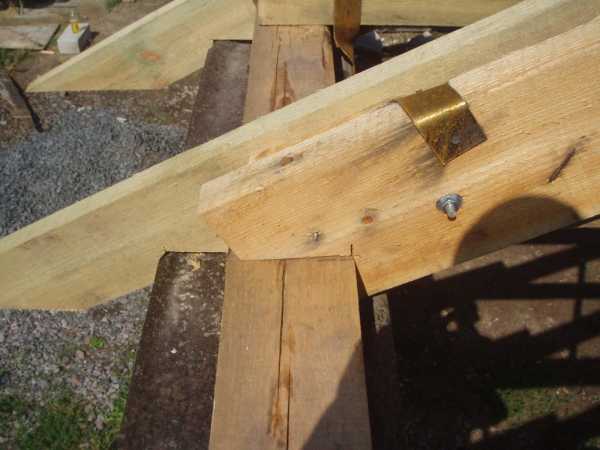

IV. Крепление каждого стропила к мауэрлату
Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:
Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
Сквозные болты или шпильки + опорный брус под укос стропилины.
Анкера или болты + уголки или стальные пластины и пр.
Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.
Также рассмотрим один из дедовских способов — крепление скобами:
И в завершение предлагаем посмотреть видеоролик:
В чем секрет качества стропильной системы: три главных правила мастера
Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.
Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!
Навигация по записям
Добавить комментарий Отменить ответ
Источники: http://kryshadoma.com/stropilnaya-sistema/chem-i-kak-krepit-stropila-k-mauerlatu.html, http://vseokrovle.com/stropilnaja/88-kreplenie-stropil-k-maujerlatu.html, http://small-roof.com/montazh/kreplenie-stropila-k-mauehrlatu.html
krovlya-mp.ru
Чем и как крепить стропила к мауэрлату
Предлагаем рассмотреть важные этапы конструирования кровельной системы. В этой статье вы найдете все о технологии крепления несущих элементов крыши, рассмотрим также надежное крепление стропил к мауэрлату.
При выполнении таких работ необходимо учесть следующие нюансы:
Если углы на скатах разные, то запил для каждого ската также будет разным. В этом случае он должен быть не глубже¼ ширины стропила.
Опирание стропильной ноги на мауэрлат должно быть правильным, прочным. От этого зависит надежность кровельной системы, ее срок службы.
Стоит отметить, что элементы конструкции требуют точного припиливания, они должны плотно прилегать друг к другу. Такие моменты нужно особенно учитывать в том случае, если стропила находятся в диагональном положении. При их крепеже необходимо использовать болты, пластины, уголки.
Как закрепить стропила к мауэрлату

Некоторые полагают, что стропила нужно крепить при помощи скруток к пеноблокам или газоблокам. Стоит отметить, что это ошибочное мнение. Дело в том, что каменные блоки не всегда способны выдержать все детали крепления.
Скрутки не смогут удерживать нормально мауэрлат, стропила и другие конструкции, так как на них постоянно будет оказываться давление. Возьмем, к примеру, 10-сантиметровый гвоздь, вбитый в стену. Если приложить определенное усилие, то его можно будет вынуть даже руками. Что тут говорить о скрутке, на которую будет оказываться давление со всех сторон.
Профессионалы советуют крепить стропила к кирпичной и другим видам каменных стен при помощи армированного пояса. При этом его ширина и высота должны составлять 20 сантиметров. Обычно перед его заливкой в него крепят резьбовые шпильки. При этом диаметр должен составлять от 14 миллиметров, а шаг – 1 – 1,5 метра. Если выбрать шпильки маленького диаметра, то они не будут надежными из-за способности гнуться.
Самым лучшим вариантом будет использование шпилек, к основанию которых приварены арматурные крестовины. В этом случае может также использоваться усиленная шайба с гайкой. Крепление стропил будет максимально надежным.

При заливке армированного пояса профессионалы советуют корректировать вертикальность расположения шпилек при помощи уровня. Таким образом, шпильки на мауэрлат будут надеваться легче.

Бывают случаи, когда шпильки были введены в мауэрлат под углом, то есть, неправильно. В этом случае нужно постараться высверлить их и потом правильно установить.

Чем крепить стропила к мауэрлату
Сегодня выделяют несколько видов креплений стропил к мауэрлату. Все они имеют свои особенности. Рассмотрим самые распространенные из них. На фото представлены различные крепления.
Кронштейны для балок типа WB. Такие кронштейны предназначены для крепления консолей несущих балок. В этом случае обычно занимаются устройством деревянных перекрытий дома, но применяют и перекрытие по металлическим балкам.

Кронштейны имеют массу плюсов. Во-первых, им не нужна врезка в несущий тип балки. Таким образом, они не способны ослабить несущую способность конструкции.
Во-вторых, при работе с кронштейнами не требуется какого-либо профессионального оборудования, инструментов. Они крепятся простыми гвоздями, шурупами, анкерными болтами.
Обычно кронштейны изготавливают из листовой оцинкованной стали, толщина которой составляет 2 миллиметра;
Крепление балок раздельного типа WBD. В этом случае балки могут быть нестандартного размера.

Такой крепеж стропил к мауэрлату имеет также множество достоинств. Во-первых, не нужно врезать его в несущую балку, то есть, как и в предыдущем случае. Главным преимуществом является то, что этот кронштейн может применяться для брусьев нестандартных размеров. В-третьих, такой крепеж также не требует какого-либо дорогого профессионального оборудования, инструментов. Крепление происходит при помощи таких же анкерных болтов, гвоздей, шурупов;

Соединитель универсальный также востребован в подобных работах;

Соединитель бруса;

Крепеж для стропил LK. Такой элемент отлично подойдет для балок перекрытий и стропил стропильно-подстропильной системы деревянных построек. Преимущества в этом случае такие же, как и у крепления первого варианта;

Перфорированная монтажная лента ТМ. Такая лента необходима для усиления несущей способности узла конструкции. При помощи нее можно также прикреплять и поправлять вспомогательные элементы кровли.

При помощи монтажной перфорированной ленты можно надежно соединить детали, важные элементы. Такая лента, как и кронштейны, не нуждаются во врезке в несущие балки. Крепится конструкция также при помощи обычных гвоздей и шурупов;
Усиленный уголок КР. Такой вид крепления предназначен для несущих элементов стропильно-подстропильной системы деревянного дома. При помощи этого уголка укрепляют стропила на мауэрлате, обеспечить надежность несущей конструкции.

Уголок КР11 и 21. Они представляют собой усовершенствованные типы уголков. Обычно такие уголки используются профессиональными строителями. Риск обрыва болта в случае усадки здания или нагрузки стропильной системы практически нулевой;

Уголок КР5. Такая деталь отлично подойдет для крепления сложных, больших несущих конструкций;

Уголок КР 6. Такой уголок изготавливается из 3-миллиметровой стали. В детали есть овальное отверстие, которое помогает надежно закрепить анкерный болт. Таким образом, с ним ничего не случится во время усадки дома, тяжести кровельной системы;

Этот уголок также широко используется профессионалами. Он предназначен для конструкций с большой массой;
Крепление стропил на мансардной крыше, смотрите на видео:

Такой уголок не нужно врезать в конструкцию, он не нуждается в использовании специального оборудования и инструментов, нужны только шурупы и гвозди;
Уголок усиленный KMRP. Уголок такого типа отлично подойдет для соединений, которые имеют угол в 90 градусов. Кроме того, его можно регулировать. В такой конструкции имеется штамповка, которая может переносить очень большие нагрузки уголку. Установка стропил на мауэрлат при помощи этого уголка сделает конструкцию прочной и надежной. В такой детали есть уникальное отверстие, то есть, уголок можно использовать даже в случае смещения подпорки.

Закладная опора;

Забивной крепеж для стоек;

Перфорированная монтажная лента ТМ. Данный вид ленты способен усилить несущую способность узла конструкции. Она подойдет для крепления вспомогательных элементов, а также их фиксации.


При помощи такой ленты все элементы хорошо, прочно соединяются, отлично прилегают друг к другу. В этом случае также не нужна врезка ленты в несущую конструкцию балки. Монтажной перфорированной лентой пользуются не только профессиональные строители, так как при ее использовании не нужны специальные инструменты, оборудование. Для ее крепления подойдут гвозди, шурупы;
Саморезы;

Ершеные оцинкованные гвозди с конической головкой.

Таким образом, можно сделать вывод, что для крепления стропил к мауэрлату сегодня существует множество деталей и специальных приспособлений. Все они продаются в строительных магазинах по приемлемым ценам. Стоит отметить, что приспособление в этом случае может быть доступно каждому, либо быть профессиональным, то есть, для его крепления потребуется специальное оборудование и, конечно, определенный опыт работы, знания (читайте также: «Как крепить мауэрлат к газобетону»).
В любом случае, устройство кровельной системы является одним из самых серьезных и трудоемких процессов в строительстве дома. Поэтому такие работы лучше доверить настоящим знатокам своего дела.
kryshadoma.com
