Как сделать двухскатную крышу: пошаговая инструкция в фото и видео
При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.
Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия
Пошаговый монтаж двухскатной крыши
Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.
Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.
Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки
Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.
Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.
В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

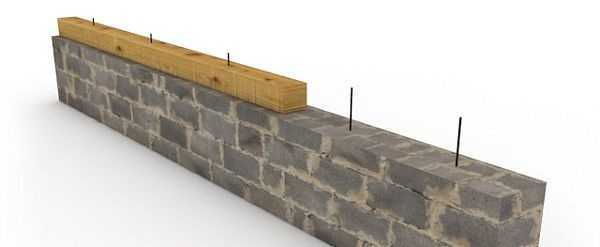

Крепление мауэрлата на шпильки
Способов связки стен и мауэрлата несколько:
- В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
- В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
- Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.
Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.
Установка стропил

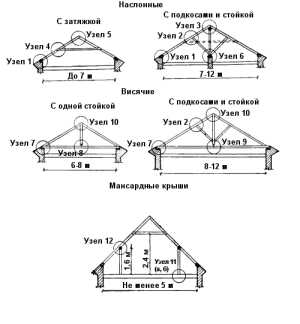

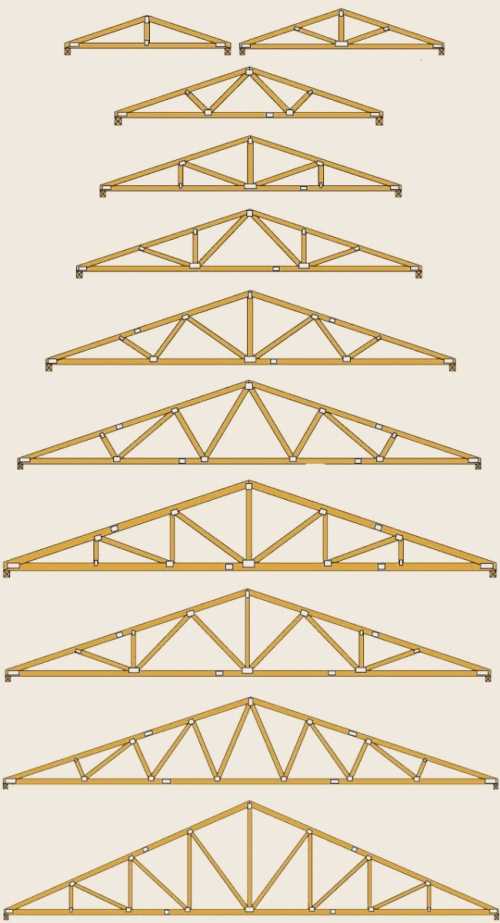

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

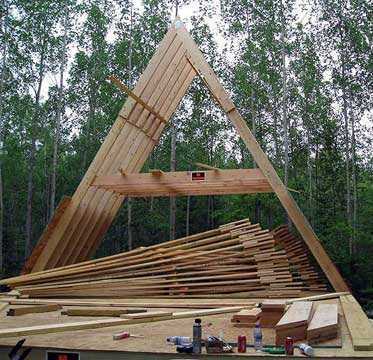

Собирают готовые фермы и потом поднимают на крышу
Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.
В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.
С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.
Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.
Порядок сборки стропильной системы
- Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
Как правильно выставить стропильную систему

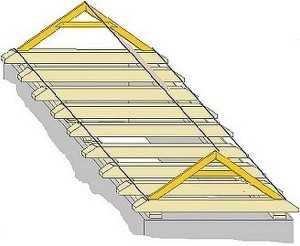

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии
Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.
Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Способ крепления стропильной системы деревчнного дома

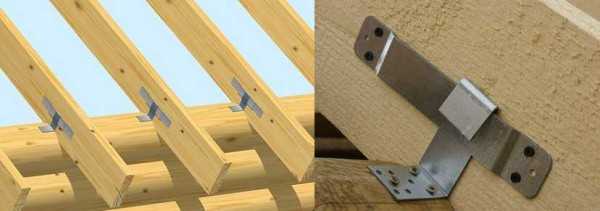

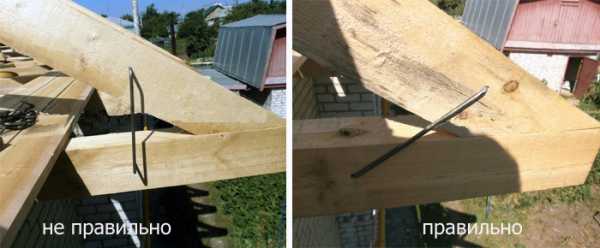

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
Видео по сборке и установке стропильной системы двускатных крыш
Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.
Видео-отчет о том, как сделана двухскатная крыша
Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.
Два типа соединения стропил: жесткое и скользящее
Видео о двух наиболее проблемных типах соединений.
Как определить угол наклона стропил
Полный видео-отчет о сборке стропильной системы
Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом. но при установке на здания другого типа (кроме деревянных домов) разницы нет.
Основная цель этой статьи – рассмотрение процесса самостоятельного возведения двухскатной крыши для загородного частного дома. Почему именно двухскатной? Дело в том, что такая форма наиболее удобна как с точки финансовых затрат, так и простоты монтажа по сравнению с другими конфигурациями. Еще один вариант – односкатная крыша, однако, для малоэтажного строительства она практически не подходит и обычно применяется разве что для пристроек, гаражей и других подобных конструкций. Впрочем, можно найти и весьма удачные решения с односкатными крышами.
Строительные бригады могут возводить одну и ту же крышу немного по-разному. Наверное, какой-то способ можно назвать более надежным и простым, чем представленный в данной статье, но это – тема для отдельного разговора. Выделяются две разновидности стропильных ферм двухскатных крыш: в первом случае производится укладка стропил на мауэрлат, во втором – укладка стропил на перекрытия предыдущего этажа. В данной статье рассматривается второй вариант.
Расчеты здесь и дальше приводятся для кирпичной коробки размерами 8х8 метров и 3 метра в высоту. Как и при других вариантах возведения крыши, здесь первым шагом станет установка мауэрлата. Монтировать мауэрлат нужно на внутренней стороне стен, а снаружи заложить кирпичом из эстетических соображений. При установке необходимо следить, чтобы верхняя часть мауэрлата не выдавалась за облицовочный кирпич на 2-3 см. Это нужно, чтобы нагрузка крыши ложилась именно на мауэрлат, в противном случае она будет передаваться облицовочному кирпичу, что в корне неверно.
Балки перекрытий

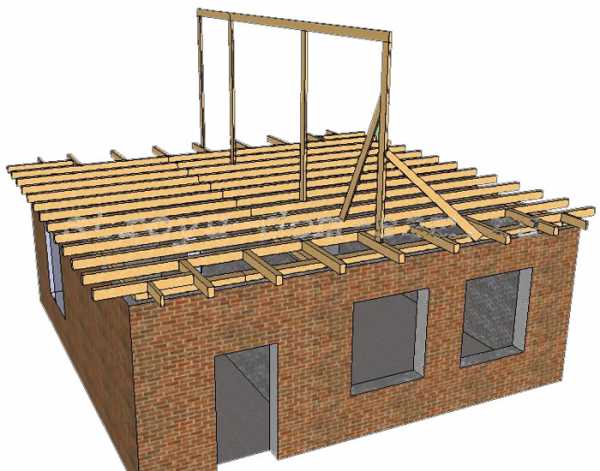

Следующий шаг – монтаж балочных перекрытий. Для начала необходимо установить крайние балки перекрытия. Их вынос определит ширину карниза. Ширина карниза в зависимости от пожеланий заказчика может быть 40-50 см. Балками выступают специальные брусья, сечение которых необходимо высчитывать отдельно, учитывая различные моменты (снеговую нагрузку, ветровую нагрузку и другие факторы).

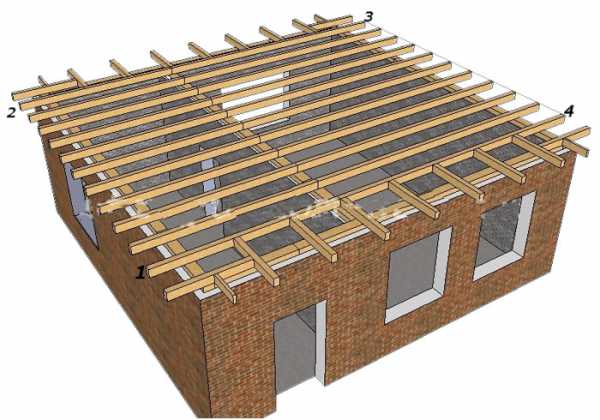

В первую очередь ставим балки обозначенные цифрами 1,2,3,4.
Для указанной кирпичной коробки размером 8х8 метров сечение бруса выбирается 100х200 мм. Когда крайние балки сечения установлены, необходимо натянуть шнурку по верхней части и выставить другие балки. При этом обычно требуется либо подтесывать под ними мауэрлат, либо подкладывать тонкие фанерки. Что примечательно, такое приходится делать часто, особенно учитывая, что заказанный брус может быть немного разным по сечению. Если заказать брус 200 мм, то могут привезти 190-210. Такое уж в нашей стране на лесопилках оборудование.
Учитывать шаг балок нужно, основываясь на размере шага стропил, которые будут укладываться в дальнейшем. К примеру, если берутся половые доски 50х150 мм, то хорошо будет выбрать шаг 60-70 см, даже лучше остановиться на 60 см, принимая во внимание, что такую ширину обычно имеют кровельные утеплители. После установки длинных балок необходимо поставить короткие. Шаг для них чаще всего 1 метр.

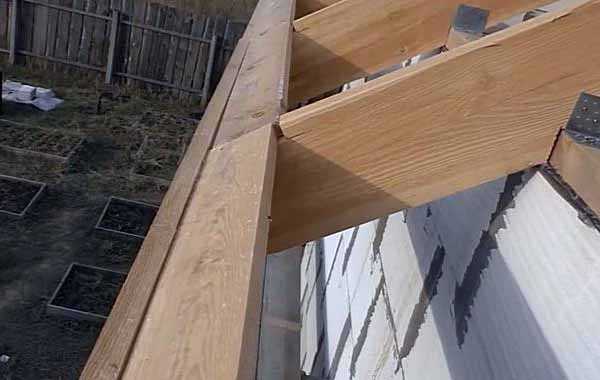

Для прикрепления балок к мауэрлату подойдут гвозди на 150. Иногда допускается применение саморезов и металлических стропильных уголков. В принципе, если строители используют различные крепежные элементы, то в результате выполнить работу становится проще. Разнообразие крепежных элементов существенно облегчает жизнь и неопытному строителю, потому что не требуется утруждать себя созданием зарубок и запилов.
Настил досок
Следующий шаг – настил досок. Допустимо использование дюймовок, а также половых досок. Закреплять их не нужно, они необходимы только чтобы можно было нормально ходить. Далее следует устанавливать коньковый брус. Для этого сперва нужно установить при помощи уровня или отвеса стойки 50х100 мм, укрепить их временными распорками. Оптимально будет выбрать шаг для стоек в районе 3 метров. Первым делом устанавливаются крайние стойки, потом между ними натягиваются шнурки, затем промежуточные.

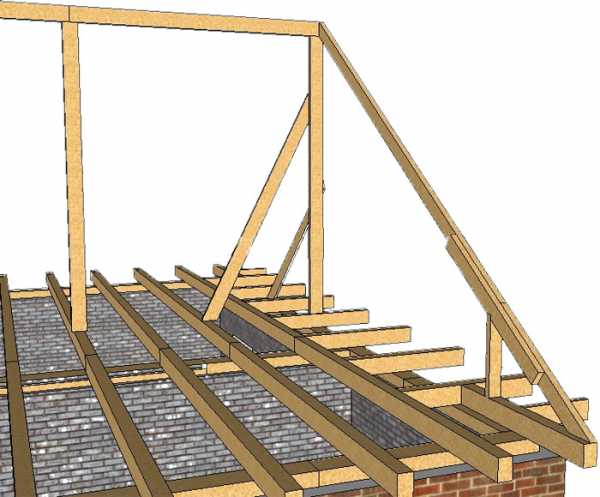

Когда стропильная ферма будет готова, промежуточные стойки можно убрать и работать над созданием на втором этаже жилых помещений. Подбирать высоту стоек необходимо в зависимости от желаемой формы крыши. Оптимальный выбор – высота, равная расстоянию от земли до мауэрлата. Сначала нужно установить стойки, затем положить сверху и закрепить несколькими саморезами коньковый брус. В качестве последнего допустимо использовать доску размером 50х200 мм.
Монтаж стропил
Первый шаг – создание шаблона из доски примерно 25х150. Нужно приложить доску к торцу конькового бруса, затем к балке и начертить две линии. Затем отпилить доску, и вот шаблон готов. В идеале выкладывать стопу дома нужно с высокой точностью и обязательной установкой балок перекрытия. В этом случае можно быстро нарезать стропила по шаблону и сразу же их установить. Впрочем, сделать это бывает непросто, особенно когда крыша обновляется на старом доме.
Для начала нужно сделать верхний запил в соответствии с шаблоном. После этого следует приложить заготовку к балке, разметить нижний запил. Таким образом потребуется установить все стропила. Чтобы нагрузка не ложилась на коньковый брус, и он не изгибался, после установки одного стропила нужно сразу же ставить ему противоположное.

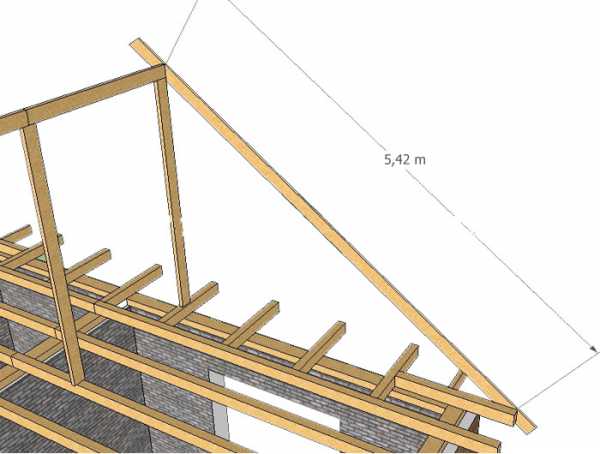

Что делать, если скат у крыши достаточно большой и длины стандартных 6-метровых досок не хватает? Решить проблему можно двумя способами. Первый: просто заказать более длинные доски. Сразу же стоит оговориться, что стоить они будут дороже на 15-25%. Зато в этом случае установка пройдет гораздо оперативнее и сил потребуется меньше.
Второй вариант – сращивание двух досок. Например, можно нашивать обрезки по 1,5-2 метра, главное, чтобы сечения двух заготовок были одинаковыми. Стык делается внизу, под него следует установить дополнительную стойку. Прикрепить стропило к коньковому брусу можно несколькими гвоздями. Прикрепить балку к перекрытию можно крепежными пластинами, саморезами и парочкой гвоздей. Реже в ход идут скобы. При работе со скобами непрофессионалы часто допускают ошибки. Необходимо следить, чтобы скоба работала на растяжение.

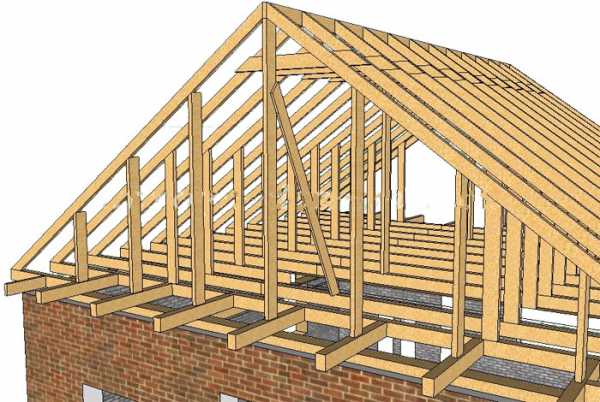

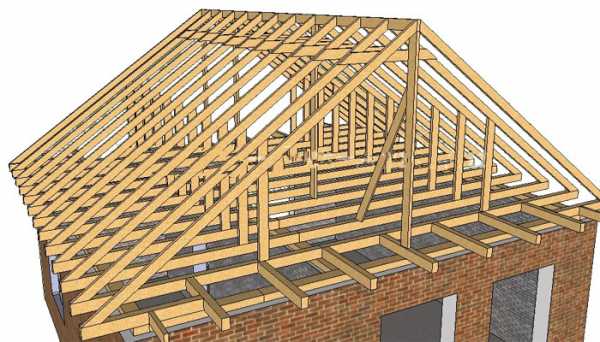

Следующий шаг – установка стоек и ригеля под все стропила кроме крайних. При строительстве мансардной крыши стойки выступают каркасом для боковых стен, а ригеля выполняют функции потолочных балок.

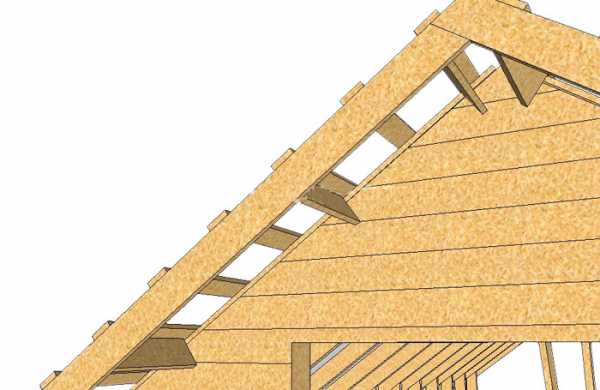

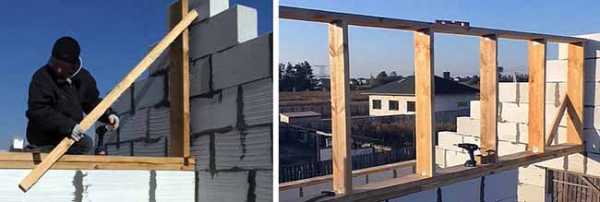

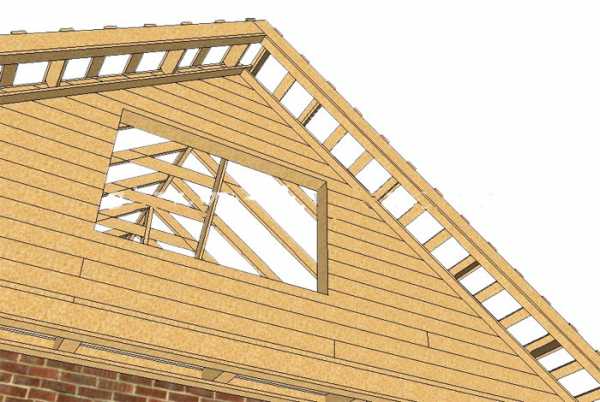

После усиления стропильной фермы следует перейти к фронтонам. Для начала нужно установить дополнительные стойки, выступающие каркасом фронтона. Установку можно контролировать с помощью шнурки, протянутой по низам стропил. После этого следует сделать оконный проем. Выбор конфигурации и размеров – широкий простор для фантазии.

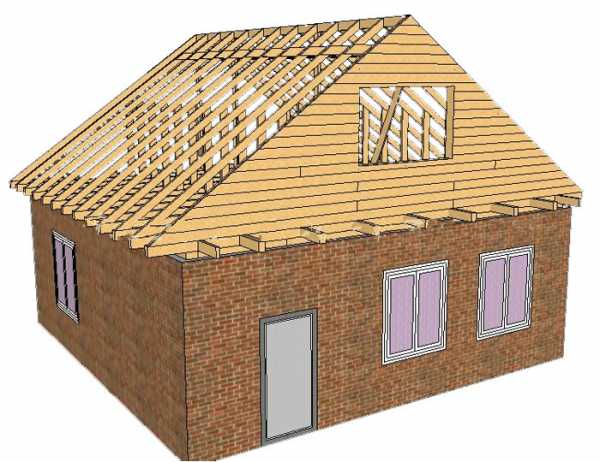

После окончания работ с каркасом необходимо обшить фронтон дюймовкой.

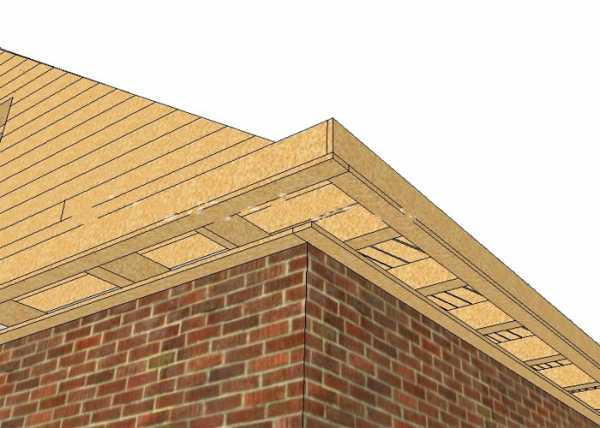

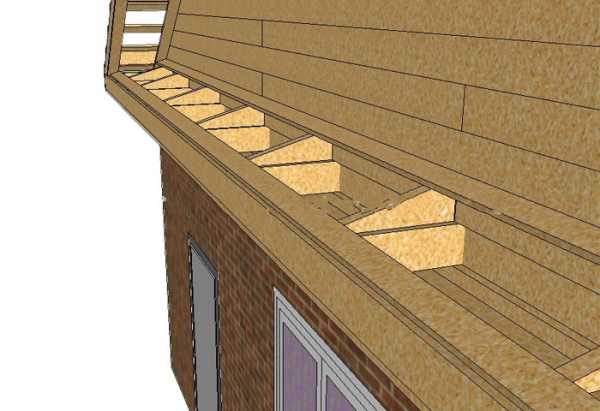

Далее нужно подшивать карнизные доски. Лобовую доску потребуется пришить к торцам балок. Размеры лобовой доски – 200х25 мм. С нижней части карнизов нужно подшить два пояса из лобовой доски 25х100.
Если в дальнейшем потребуется устанавливать водосточную систему и металлические держатели, нужно установить последние на стропила сразу же. На данном этапе желательно обшить сайдингом лобовые доски. Можно использовать пластиковые держатели желобов, которые следует прикреплять к лобовым доскам.

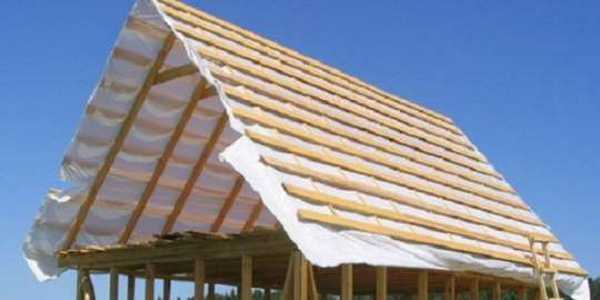

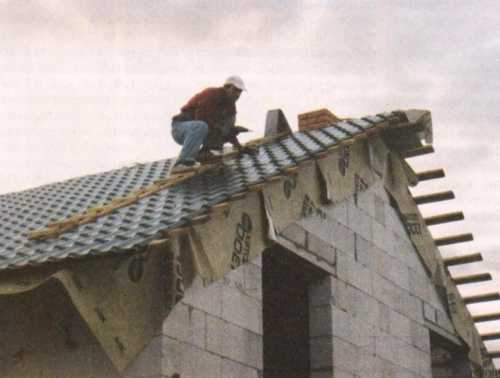

Необходимо закрепить на стропилах гидроизолированную пленку, используя специальный строительный степлер. Удобнее всего работать по периметру, если, конечно, уже установлены стропила. Можно поставить их сразу же, потому что это в любом случае потребуется сделать при монтаже кровли, водосточной системы и обшивке карнизов сайдингом.

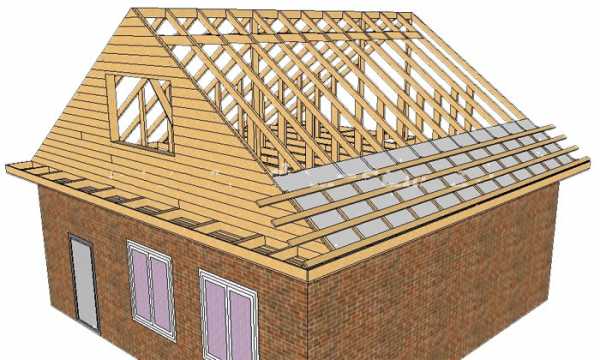

После закрепления пленки нужно прибить контробрешетку к стропилам. Потребуется оставить немного места под нахлест следующей части гидроизоляции. После этого можно приступать к изготовлению обрешетки, покрыть которой нужно всю крышу.
На следующем этапе останется создать фронтонный отлив с фронтонным свесом. Для начала к вылезающим концам обрешетки нужно подшить ветровую доску фронтонного свеса 25х150 мм, вставить ее и закрепить с помощью саморезов кобылки фронтонного свеса. Нужно соблюдать расстояние – примерно 1 метр между ними.
Снизу к кобылкам потребуется подшить два пояса.

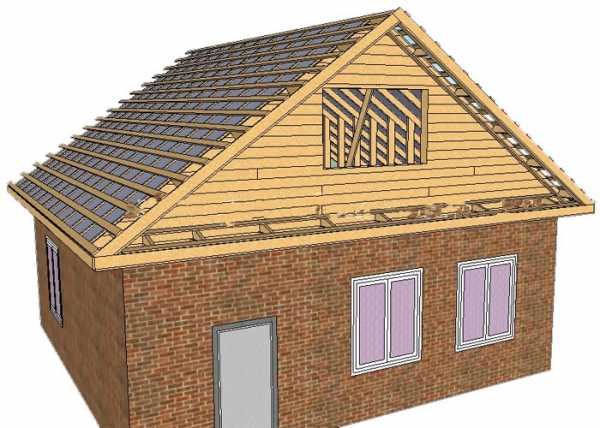

Далее нужно обшить сайдингом фронтонные свесы. Для этого потребуется заготовить треугольные кобылки из досок 50х150, закрепить их на выносах, прибить к ним два пояса.
На этом строительные работы завершены.
Как сделать двухскатную крышу
Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.
Устройство двухскатной крыши
Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.
Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.
Двухскатная крыша: фото
Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

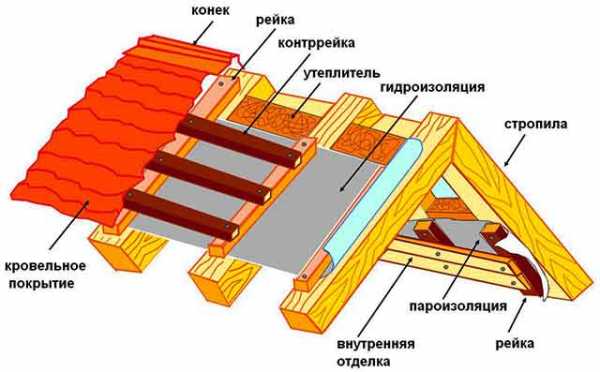

Конструкция двухскатной крыши состоит из следующих основных элементов:
- Кровля.
- Обрешетка и контробрешетка.
- Коньковый прогон.
- Стропила.
- Мауэрлат.
- Стойки.
- Раскосы и диагональные связи.
Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.
Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.
Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

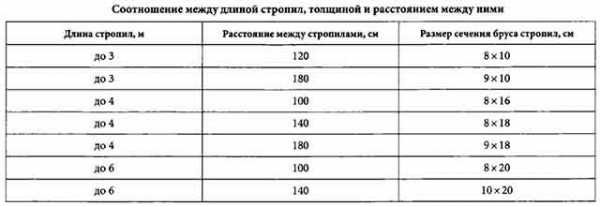

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.
По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли. Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.
В нижеприведенной таблице указаны углы наклона для различных типов кровли:

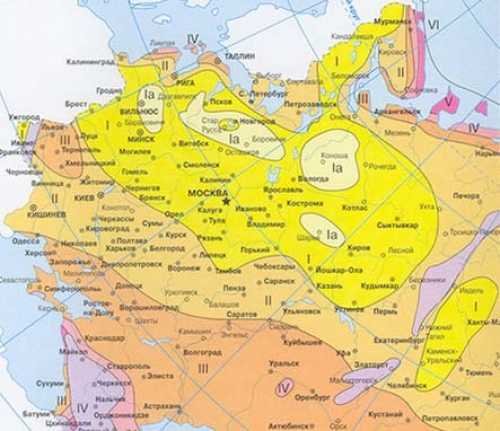

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.
Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».
Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.
Двухскатная крыша: видео
Строительство двухскатной крыши
Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.
Возведение стропильной конструкции
Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:
Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.
Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.
Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

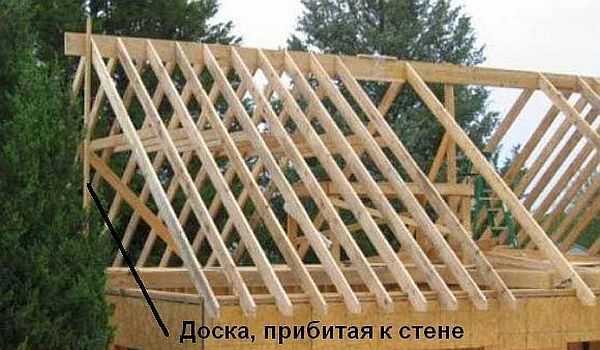

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

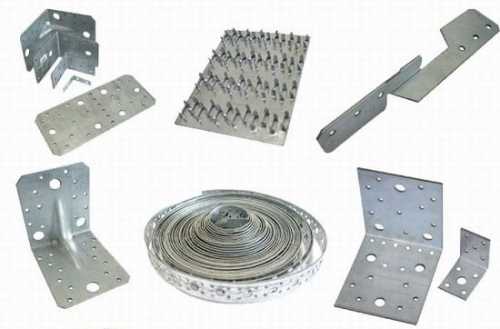

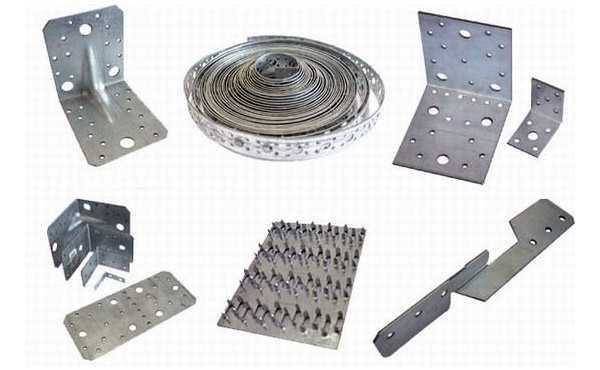

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.
Изоляция двухскатной крыши

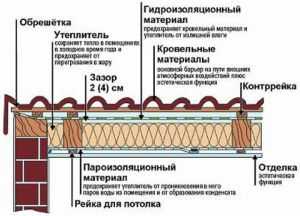

После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.
Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.
Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.
Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:
- Теплопроводность должна быть, чем ниже, тем лучше.
- Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
- Устойчивость к влаге. Чем она выше, тем лучше.
- А также на пожароопасность и экологичность материала.
Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.
Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.
Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.
Укладка кровли
Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.
Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.
Двухскатная крыша своими руками: видео – инструкция
Статьи по теме
Источники: http://stroychik.ru/krysha/dvuhskatnaya-krysha-svoimi-rukami, http://www.trans-mix.ru/info2/dvuhskatnaja-krysha.php, http://strport.ru/stroitelstvo-domov/kak-sdelat-dvukhskatnuyu-kryshu
krovlya-mp.ru
устройство, виды стропильных систем, фото

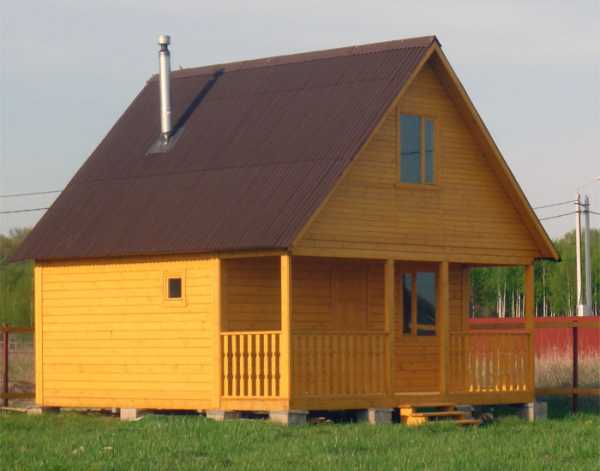

Для тех, кто собственноручно строит частный дом или баню, двускатная крыша – оптимальное решение. По исполнению она значительно проще вальмовой и ломаной мансардной кровли, но также позволяет обустроить в чердачном пространстве жилое помещение. Без долгих вступлений мы предлагаем разобраться, как правильно сделать стропильную систему и покрытие этой популярной конструкции.
Устройство и схема кровли
Перед тем как построить крышу, желательно подобрать оптимальный вариант конструкции с точки зрения надежности и разумного расхода лесоматериалов. Для этого нужно выполнить некоторые расчеты и разработать собственный проект с чертежами и размерами. Но сначала давайте разберемся в терминологии и выясним, какие элементы входят в состав стропильной системы скатной кровли, изображенной на схеме:
- мауэрлат – опорная балка для стропил, укладываемая на стены по длине здания;
- стропильные ноги – наклонные балки, образующие скаты и несущие нагрузку кровельного покрытия;
- затяжки (ригели) – горизонтальные перемычки, устанавливаемые для повышения жесткости;
- вертикальные стойки служат для создания дополнительных точек опоры;
- коньковый брус и прогоны связывают соседние стропила в единый каркас;
- раскос – наклонное ребро жесткости;
- лежень – то же, что мауэрлат, используется на бетонных перекрытиях как дополнительный конструктивный элемент;
- кобылка – удлинение стропильной ноги, образующее карнизный свес.
Примечание. Далеко не в каждой постройке применяются все указанные детали. Бывают простые конструкции, состоящие только из мауэрлата, стропил и затяжек. Мы рассмотрим их далее.
В круглой части стены вырезаются пазы для монтажа крыши
В каркасных, рубленых и прочих деревянных домах роль мауэрлата играет верхняя стеновая балка или бревно. Каждая секция, состоящая из 2 стропильных ног (верхний пояс) и затяжки (нижний пояс), называется фермой. Эти элементы связываются друг с другом прогонами.
Сверху на фермах делается обрешетка из досок, куда потом настилается выбранный кровельный материал – металлочерепица, профнастил, шифер или бюджетный вариант – ондулин. Под покрытием предусматриваются вентиляционные зазоры, и при необходимости – утепление.

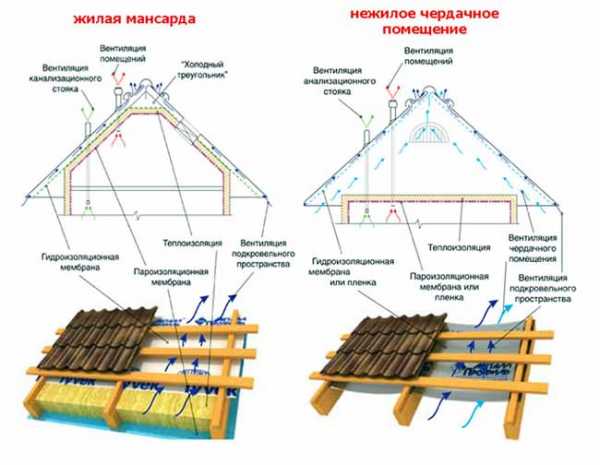

Как правильно комбинировать гидроизоляцию и вентиляцию подкровельного пространства

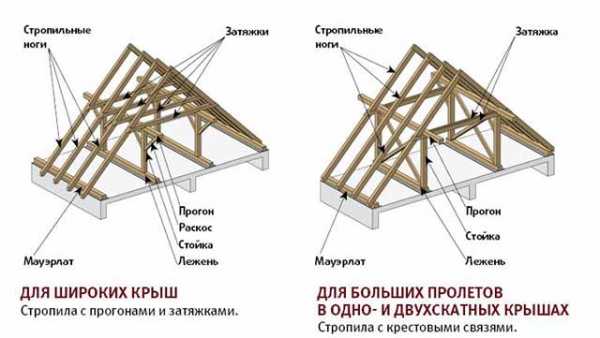

Виды стропильных систем
Существует 2 разновидности конструкций, применяемых для строительства двускатных крыш на зданиях прямоугольной формы:
- висячие системы, опирающиеся только на 2 наружных стены дома;
- наслонные каркасы имеют одну или несколько дополнительных точек опоры в виде капитальных межкомнатных перегородок верхнего этажа.
Примечание. В кирпичных, брусовых и бревенчатых зданиях кровля зачастую опирается еще и на фронтоны.
Изображенная на схеме простейшая двускатная крыша, собранная своими руками из висячих ферм с двумя подкосами и ригелем, не рассчитана на серьезные нагрузки. Подойдет для пролетов не более 6 м, какие бывают в небольших дачных домиках, сараях, гаражах и беседках. Если расстояние между стенами достигает 9 м, то следует применить ферму с четырьмя ребрами жесткости (нижнее изображение на схеме).
Для сооружений с шириной пролета более 8 м изготовление висячих систем нецелесообразно по 2 причинам:
- Из-за увеличенного сечения балок и количества подкосов с ригелями цена готового изделия и его сборки значительно вырастет.
- В больших домах и дачах всегда есть межкомнатные перегородки, одну из которых можно усилить и использовать как несущую для установки дополнительной вертикальной опоры. Она позволит разгрузить остальные детали фермы и уменьшить их сечение.

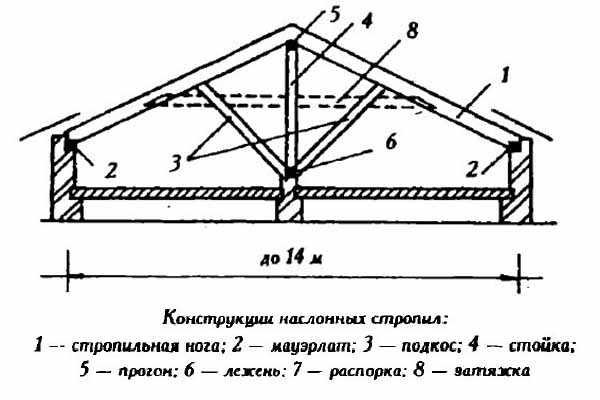

Наслонная система, показанная на картинке, за счет средней опоры способна перекрыть проем до 14 м. На нее монтируется вертикальная стойка, подпирающая конек, и 2 ребра жесткости. Чтобы стропила не провисали, между ними надо поставить горизонтальную затяжку.
Во многих домах, где расположение внутренних перегородок не позволяет сделать конек по центру здания, крыша строится асимметричной, то есть, с разной длиной скатов. Это решение уместно и для домиков с пристройками и балконами, которые надо подвести под общую крышу. Образец такой конструкции продемонстрирован на фото со схемой.

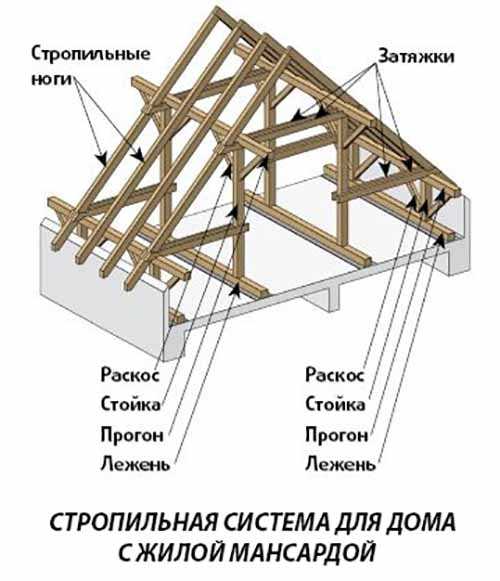

Если на чердаке одноэтажного дома необходимо обустроить мансарду, то выбирайте стропильную систему наслонного типа с двумя стойками, опирающимися на продольные лежни. Придется увеличить угол наклона скатов минимум до 45°, а стойки сместить ближе к краю, дабы освободить чердачное пространство.
Возведение двускатной крыши поэтапно
Чтобы самостоятельно построить кровлю с нуля, нужно сначала подобрать лес подходящего сечения. В общем случае для строительства применяются пиломатериалы таких размеров:
- доски толщиной 4—6 см и шириной 200 мм без сучков – на стропильные ноги и прогоны;
- цельный квадратный брус 100—140 мм либо двойные доски такой же ширины – на мауэрлат;
- доска 15 х 2,5 см – на стойки, подкосы и ригели.
Для определения количества стройматериалов необходимо рассчитать угол уклона и длину скатов, о чем подробно рассказывается в отдельной инструкции. Зная эти параметры, вы также можете уточнить размеры брусьев и шаг их установки, пользуясь таблицей:
Монтаж мауэрлата
Способ крепления лежней на стены и перегородки зависит от материала, из которого они построены:
- На несущих конструкциях из дерева обвязка мауэрлатом не производится. Балки крепятся непосредственно к стенам методом врубки, для чего в верхней части вырезаются специальные пазы.
- К бетонным и кирпичным ограждениям брус крепится анкерными болтами либо шпильками, заблаговременно вмурованными в кладку. Снизу под обвязкой на битумную мастику приклеивается слой рубероида для гидроизоляции.
- На стенах, сложенных из пеноблоков или газобетона, перед укладкой лежней делается армирующий железобетонный пояс, как изображено на фото. Дальнейшее крепление – как описано в п. 2.
Важный момент. Перед сборкой кровельных конструкций на все деревянные элементы обязательно обработайте антисептиком. Также настоятельно рекомендуется выполнить огнезащиту древесины антипиренами.

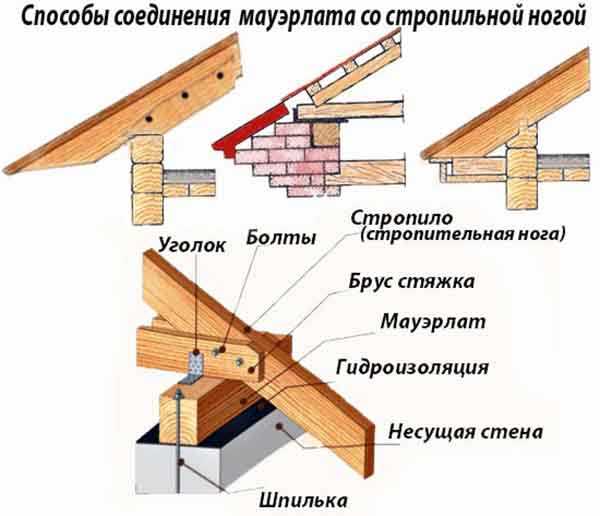

Правильное крепление обвязочного бруса двускатной крыши подробно показана в тематическом видео:
Установка стропил и подкосов
Ферму висячего типа вполне можно собрать на земле, а затем подать наверх для монтажа, о чем подробно рассказывается в соответствующей статье. Но без грузоподъемных приспособлений вдвоем с помощником выполнить такую операцию нелегко, поэтому лучше монтировать все элементы по месту.
Пошагово сборка стропильной системы наслонного типа выглядит следующим образом:
- Выполните разметку точек крепления стропильных ног к мауэрлату и вырежьте в нем пазы по ширине досок. Если планируется крепление на стальных уголках, то надо выставить балку в проектное положение, наметить и сделать в ней вырез, чтобы получилась ровная площадка.
- На центральной перегородке установите крайние стойки конькового прогона, зафиксировав их временными подкосами.
- Соедините опоры коньковым брусом 200 х 50 мм, подперев стойками в местах крепления стропильных ног. Соединения выполняйте на саморезах через металлические уголки.
Когда коньковый прогон установлен, нужно примерить стропило с одной стороны и выпилить в нем посадочную площадку. Затем повторить операцию с противоположной стороны, приставить обе балки к коньку и подрезать, чтобы совместить в одну плоскость. После этого прикрепите обе ноги сверху и снизу уголками, а между собой свяжите пластинами.
Таким образом каждая нога крепится сверху и снизу
Таким же образом смонтируйте остальные фермы, устанавливая их с расчетным шагом.
Для ужесточения конструкции к наслонным балкам крепятся горизонтальные затяжки. Первоначально они прикручиваются к фермам саморезами, а затем крепятся сквозными болтами.
В последнюю очередь формируется карнизный свес. Для этого концы стропил подпиливаются и обшиваются планками, как это сделано на фото.
Совет. При монтаже не стоит применять саморезы черного цвета, лучше брать оцинкованные. Для надежности уголки и пластины следует притянуть болтами, как показывает мастер в очередном видео:
Настилаем покрытие

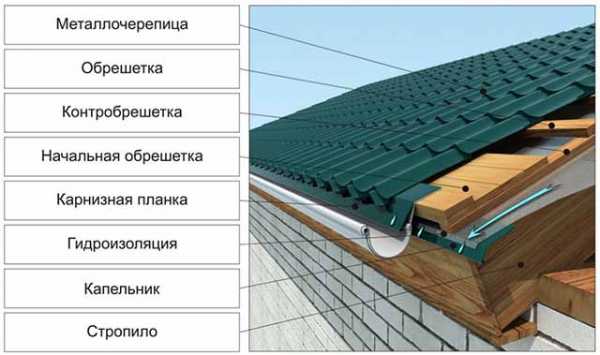

Последний этап строительства крыши дома своими руками – укладка гидроизоляции, монтаж обрешетки и финишного настила. Технология, которую мы предложим в пошаговой инструкции, подходит к большинству кровельных материалов, отличается только расстояние между досками для различных покрытий. Пример: для металлочерепицы следует выдержать шаг 35 см, для шиферной кровли – 500—600 мм, а интервал под профлист выбирается в зависимости от его марки и толщины металла.

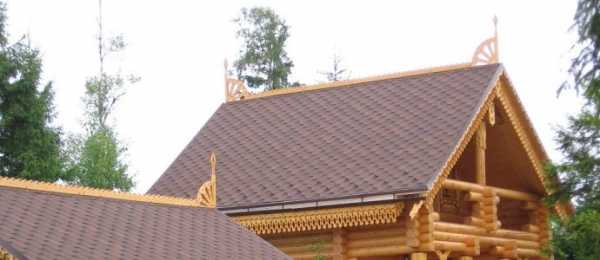

Справка. Исключение – мягкая битумная черепица, наклеиваемая на плоское основание. Его выполнить несложно: листы фанеры ОСБ прикручиваются к стропилам вместо контробрешетки.
Укладка кровельного материала производится в таком порядке:
- Укройте стропильную систему полотнами гидроизоляции – супердиффузионной мембраной, прибивая ее планками толщиной 4—5 см к балкам. Пленка раскладывается горизонтально снизу вверх с перехлестом 10—15 см и проклеиванием стыков скотчем.
- Перпендикулярно планкам набейте доски контробрешетки, соблюдая требуемый шаг.
- Уложите выбранное покрытие и прикрепите его к подготовленному основанию.
- Установите коньковую планку, обрамление дымохода и другие нащельники.
Примечание. Планки, которыми мембрана прибивается к стропильным ногам, как раз и обеспечивают вентиляционный зазор под крышей. Гидроизоляция должна провисать на 1—2 см между балками, чтобы по ней вниз стекали капли воды.
Если двускатную крышу необходимо сделать теплой, то заложите между стропил минеральную вату и пароизоляцию, как показано на разрезе кровли. Больше подробностей по монтажу смотрите в последнем видеоролике:
Заключение
Хотя строительство двускатной крыши не сравнить по сложности с четырехскатной или полувальмовой кровлей, мы рекомендуем перед началом работ проконсультироваться со специалистом в данном вопросе. В каждом здании встречается множество индивидуальных моментов, которые нельзя предусмотреть в рамках одной публикации. Также обратите внимание на качество приобретаемых лесоматериалов – они должны быть высушены и не иметь червоточин.
qustu.com
Как сделать двускатную крышу своими руками: видео
Долговечность стен и комфортное проживание в загородном доме зависят от того, насколько надежная крыша венчает строение.
Всего типов крыш существует много.
Однако наибольшее распространение среди владельцев коттеджей получила двускатная крыша.
Популярность именно такой крыши обусловлена простотой конструкции, легкостью возведения и наличием большого чердака, который большинство владельцев домов превращают в жилую мансарду.
Простота конструкции двускатной крыши дает возможность выполнить ее строительство самостоятельно, без приглашения наемных рабочих.
Главное – понимать то, что предстоит сделать, уметь читать чертежи и уметь пользоваться инструментами.
Особенности двускатной крыши
Двускатная крыша является конструкцией, поверхность которой имеет наклон для обеспечения быстрого естественного стока осадков и талых вод.
Фронтонами являются части стен здания, имеющие треугольную форму.
Уже из самого названия «двускатная» понятно, что такая крыша состоит из двух скатов, которые на линии конька соединяются между собой и под определенным углом от конька расходятся в разные стороны.
Конструкция двускатной крыши отличается простотой, надежностью, для ее устройства не требуется огромного количества денег.
И многим владельцам домов вполне по силам такую крышу сделать самостоятельно.
У двускатной крыши очень много преимуществ перед крышами с другим количеством скатов:
- При всей своей простоте эффективность двускатной кровли просто поражает! На такой крыше вы никогда не увидите сугробов зимой.Зоны застоя отсутствуют, вся влага, которая в виде осадков попадает на крышу, с нее беспрепятственно стекает.
- Несмотря на то, что известна двускатная крыша строителям сотни лет, она до сих пор не потеряла актуальности. Конструктивно такая крыша является самой простой и поэтому доступной многим.
- Если угол наклона скатов большой, то под крышей образуется большое чердачное пространство, которое можно использовать под жилое помещение.
- Конструкция стропильной системы двускатной крыши позволяет варьировать конфигурацией фронтонов и вылетом свесов карниза.
- Комплект материалов для устройства такой крыши будет стоить разумную сумму денег, которую смогут себе позволить многие.
Конструкция двускатной крыши
Она довольно проста.
Однако, как в любом конструктивном решении, имеются нюансы.
И перед тем, как начать возведение крыши, об этих нюансах следует знать.
Основными элементами двускатной крыши являются:- мауэрлат;
- стропила;
- горизонтальные ребра;
- обрешетка;
- стойки;
- ендовы;
- свесы;
- пароизоляция;
- гидроизоляция.
Теперь поподробнее.
Мауэрлатом называется брус большого сечения, изготовленный из прочной древесины.
Ведь именно к этому брусу крепится вся стропильная система крыши.
Еще одной очень важной функцией мауэрлата является равномерное распределение нагрузки.
Укладывают мауэрлат по всему периметру несущих стен и закрепляют на их верхней части.
Способ закрепления мауэрлата зависит от материала, из которого изготовлены несущие стены.
В наши дни мауэрлат может быть изготовлен необязательно из бруса.
Это может быть бревно или двутавровая балка.
Стропильные ноги являются главной деталью кровли.
В основном стропила изготавливают из древесины, хотя можно встретить также элементы из металла и даже бетона.
Именно стропила играют роль основания, к которому крепится обрешетка.
Коньковый прогон – это самая верхняя точка кровли.
Изготавливают прогон из бруса или доски.
Обрешетка – это основание, к которому крепится кровельное покрытие.
Также доски обрешетки связывают между собой все стропила в единую систему.
Подкосы используются для соединения прогона и стоек.
Оптимально размещать прогон в пространстве над внутренней несущей стеной.
Ригелем называется доска, при помощи которой происходит скрепление стропил, находящихся на противоположных скатах.
Виды стропильных систем
Всего вариантов устройства стропильной системы двускатной крыши существует три.
Отличаются друга от друга системы использованием опорных оснований.
Существуют наcлонная и висячая система стропил.
Также существует еще один вариант, являющийся комбинацией первых двух систем.
Наслонные стропила используют тогда, когда в конструкции построенного здания есть внутренняя несущая стена.
Если внутренняя опора отсутствует, то используют стропила висячие, позволяющие перекрывать здание с расстоянием между опорами 6 метров.
Без промежуточной опоры пролет, имеющий длину 7 метров и больше перекрыть невозможно.Стропильная система с висячими стропилами используется в тех зданиях, где стены изготовлены из легкого материала.
Длинные пролеты можно перекрывать только при помощи висячих стропил.
Жесткость системы обеспечивают прогоны, ригели и стойки, которые могут опираться на бетонные плиты перекрытия.
Строительство двускатной крыши
Начинается сборка стропильной системы с укладки мауэрлатов.
Это важнейший момент устройства крыши!
Крепить мауэрлат к стенам следует максимально надежно!
Ведь от этого зависит прочность всей кровли.
Если у вас дом деревянный (из бруса или сруб из бревен), то по верху сруба мауэрлат приколачивают по всему периметру гвоздями и скобами.
Если же у вас каменное здание, то вполне резонно предположить, что его стены оканчиваются поясом из монолитного бетона.
Так вот, на этапе заливки пояса следует вертикально в нем установить длинные шпильки, к которым в дальнейшем прикручивают мауэрлат.
После того, как бетон полностью схватится, вырвать из него такие анкера будет невозможно.
На верхний слой бетона укладывают гидроизоляцию (обычно это рубероид), в мауэрлате просверливают отверстия, надевают его на анкера и прикручивают.
Обычно он устанавливается ровно посередине стены.
Однако может быть установлен и со смещением внутрь или наружу.
После того, как установлен мауэрлат, приступают к установке стропил.
Изготавливают шаблон из фанеры, при помощи которого на краях стропил будут изготовлены монтажные запилы.
После того, как на стропилах вырезаны запилы, их соединяют между собой под углом.
Получается стропильная ферма, которую крепят к мауэрлату.
Еще о креплении стропил к мауэрлату.Об утеплении крыши пенопластом в статье. Варианты плоской и скатной крыши.
Об угле наклона крыши здесь. О выборе угла наклона в зависимости от материала кровли.
Установка начинается с крайних фронтонных ферм.
Затем между вершинами ферм натягивают шнур, который указывает, как следует разместить конек.
Далее производится установка других стропильных ферм.
Производится укрепление при помощи ригелей, подкосов, подпорок.
На специальных опорах устанавливают коньковый брус, к которому прикрепляют все стропила.
Устройство кровельного пирога
К современной кровле предъявляются повышенные требования.
Крыша должна не допустить потери тепла зимой, а летом, наоборот, обеспечить прохладу.
Крыша должна эффективно препятствовать попаданию влаги на чердак и выводить из помещения водяные пары.
В итоге кровля стала многослойной и именно по этой причине получила название «пирог».
А слои в таком «кровельном пироге» такие (если идти из мансардного этажа наружу):
- внутренняя отделка потолка чердака;
- пароизоляция;
- слой утеплителя;
- гидроизоляция;
- вентиляционный зазор;
- кровельный материал.
Отдельно следует сказать об обрешетке.
Существует три вида обрешетки:
- сплошная;
- разреженная;
- стандартная.
Сплошная обрешетка используется тогда, когда вы планируете использовать рулонные кровельные материалы или битумную черепицу.
Тогда наличие щелей в обрешетке недопустимо!
Изготавливают ее из обрезной доски, фанеры, OSB, ДСП.
Разреженная обрешетка устраивается, когда в качестве кровельного материала у вас выступает асбоцементный шифер или металлопрофиль.
Тогда шаг элементов обрешетки при шифере составляет 75 см, а при металлопрофиле – 1.5 метра.
Стандартная обрешетка.
Такую обрешетку устраивают под большинство профильных покрытий.
В зависимости от веса такого покрытия между элементами обрешетки расстояние может составлять от 30 до 40 см.
Укладываем кровлю
После того, как смонтирована стропильная система и обрешетка, приступаем к укладке того самого «кровельного пирога».
Следует знать, что все составные части этого пирога очень важны.
И невозможно обойтись бел любого из них.
Пароизоляция.
Самый нижний слой.
Такой материал не дает возможности парам, которые образуются внутри помещения, проникнуть в кровлю и намочить утеплитель.
Укладка пароизоляции проводится изнутри чердака.
Укладывается пленка внахлест.
Между собой пленку скрепляют специальной лентой, обеспечивающей герметичность.
Следующий слой – теплоизоляция.
Существует много типов теплоизоляции, но самыми популярными являются минерало-ватные плиты.
Следует знать, что любой из утеплителей греющими свойствами не обладает.
Он просто в своих волокнах задерживает воздух.
Поэтому очень важно, чтобы утеплитель всегда оставался сухой.
И этому способствует гидроизоляция.
Слой гидроизоляции укладываю на утеплитель, предохраняя его от попадания влаги извне.
Гидроизолирующая пленка прижимается контррейкой, на которую набивается обрешетка.
На обрешетку крепят непосредственно кровельный материал.
Поскольку контррейка имеет определенную толщину, между обрешеткой и гидроизоляцией образуется вентиляционный зазор, который необходим для эффективного функционирования кровли.
Как видите, ничего сложного.
Описывать процесс намного дольше, чем его выполнять.
Главное помнить, что вначале – расчет, затем изготовление.
Также следует знать, что в одиночку кровельными работами не занимаются.
Видео о стропильной системе двускатной крыши.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
proroofer.ru
правильно строим и рассчитываем площадь
Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
При строительстве загородного дома или коттеджа многие задаются вопросом о том, как сделать двускатную крышу самостоятельно, и насколько сложной является процедура ее строительства. В данной статье будут даны ответы на эти и другие вопросы, связанные со возведением двускатных крыш.
В современном загородном строительстве крыша используется не только в качестве защиты от внешний воздействий, таких как атмосферные осадки в виде дождя, града и снега, а также ветра, но и в качестве оригинального дизайнерского решения, такого как двускатная асимметричная крыша, позволяющего хозяину загородного дома продемонстрировать свои архитектурные пристрастия, а заодно и финансовое состояние.
Еще несколько десятилетий назад все загородные поселки выглядели однотипно, в них повсеместно строились одинаковые здания, выглядевшие серой массой за счет использования одинаковых стандартных крыш из шифера.
В настоящий же момент вниманию застройщиков предлагаются самые разнообразные формы и конструкции крыш, позволяющие сделать проекты домов с двускатной крышей поистине неповторимыми и уникальными.
Чертеж крыши – двускатной или практически любой другой – может предусматривать оборудование под крышей различных чердачных жилых помещений, называемых мансардами, в таком случае внешний вид крыши изменяется, что довольно легко определить визуально.
В последнее время обустройство таких помещений стало довольно популярным, поскольку позволяет более эффективно использовать имеющуюся в наличии площадь.
Собственно крыша представляет из себя несущую конструкцию, опирающуюся на стены здания, на которые и передаются все нагрузки, действующие на нее.
Различают три основных типа крыш:
- Односкатные типы крыш своими руками, использующиеся чаще всего при строительстве различных нежилых хозяйственных и бытовых построек;
- Двускатные, применяющиеся обычно при строительстве малоэтажных загородных домов. Данный вид крыш является наиболее распространенным в загородном строительстве, о том, как построить двускатную крышу своими руками и пойдет речь в данной статье;
- Четырехскатные, или вальмовые крыши являются одним из наиболее сложных в плане конструкции и процедуры строительства видов применяемых крыш.
Виды двускатных крыш перечислять не стоит, достаточно рассказать подробнее об их конструкции. Состоит двускатная крыша из двух плоскостей (скатов), которые, как было сказано выше, опираются на несущие стены.
Треугольное пространство, находящееся между скатами, называют фронтонами или щипцами.

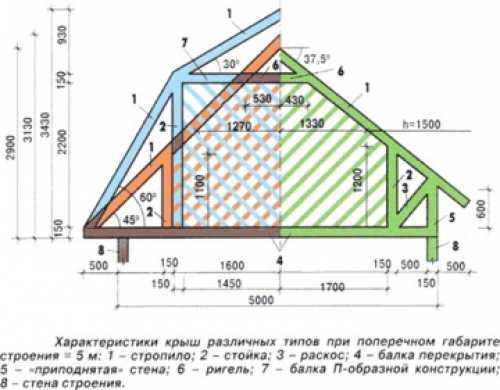

Чертеж двускатной крыши можно представить в виде двух наклонных плоскостей, пересекающихся в верхней точке, образу конек. По бокам данная крыша ограничивается фронтоном, который, по сути, является продолжением стены здания.
Мансардная крыша из шифера своими руками является одной из разновидностей двускатных крыш, ее отличительной чертой является ломаная конфигурация скатов.
Данный тип крыши позволяет увеличить доступный объем чердака и использовать данное пространство в качестве жилого помещения, не задумываясь о том, как рассчитать площадь двускатной крыши, обеспечив максимум доступного пространства.
При строительстве малоэтажных домов двускатные крыши являются наиболее популярными, поскольку при их возведении могут без ограничений использоваться практически любые материалы для кровли.
Устройство двускатной крыши
Укладка кровли на крышу
Итак, строим двускатную крышу, наиболее распространенную в завершающей стадии загородного строительства.
Для этого потребуются следующие материалы:
- Обрезная доска, толщина которой составляет 150 миллиметров, ширина – 150 миллиметров;
- Брус, сечение которого равно 150х150 миллиметров.
Приступить к самостоятельному возведению двускатной крыши можно непосредственно по завершении строительства стен загородного дома.
Для того, чтобы понять, как правильно сделать двускатную крышу, следует первым делом решить, будет ли в чердачном помещении обустраиваться мансарда.
Это очень важный фактор, от которого напрямую зависит полученный в конечном итоге результат, в частности – форма будущей крыши, которую необходимо распланировать и рассчитать заранее.
Так, возведение крыши начинается с установки балок перекрытия по верхнему ярусу стен. Выбор материала для балок напрямую зависит от наличия мансарды.
При оборудовании обычного чердачного помещения можно использовать обычные доски, а при постройке мансарды следует укладывать на несущие стены брусья.
Важно: при монтаже балок перекрытия следует следить за тем, чтобы они на 40-50 сантиметров выступали за периметр стен, что позволяет защитить стены от воздействия атмосферных осадков и воды, образующейся в результате таяния снега.
Поверх балок перекрытия укладываются доски, чаще всего их кладут вдоль стен. Доски имеют двойное назначение: используются в качестве обычного пола мансарды или чердака, а также являются основанием для установки стоек, на которых будут закрепляться стропила крыши.
После того, как стойки установлены, можно приступать к сооружению стропильной системы. Первым делом следует выполнить установку фронтона, который будет являться несущей фермой, а его верхняя часть окажется в результате коньком готовой крыши.
Стропила можно подготовить на земле, они должны иметь форму угольника, а также их можно устанавливать непосредственно на крыше, в зависимости от опыта и квалификации работника, занимающегося возведением кровли.
Для изготовления фронтона и стропил используются заранее приготовленные доски, размер которых составляет 150х50 миллиметров. Стропила устанавливаются на ребро, при этом в верхней своей части они должны упираться в конек фронтона, а в нижней – в балки перекрытия.
Полезно: для обеспечения более плотного прилегания стропил к балкам используют следующий метод: стропила нижний конец стропила прикладывается к боковой поверхности балки (верхний конец стропила необходимо как следует закрепить на коньке) и в том месте, где они пересекаются, прочерчивают линию, по которой производят распил, позволяющий стропилу плотно лечь на балку. Место, где производится распил, называется «подпятник».
Возведение двускатной крыши для сруба
Для соединения между собой верхних частей стропил используется специальный замок, получающийся в результате спилов «в полдерева» на тех местах, где происходит соприкосновение соединяемых стропил.
После выполнения спила стропила соединяются небольшой дощечкой («бабкой»), а для улучшения общей жесткости полученной конструкции дополнительно устанавливают ригеля.
Для крепления стропил в местах их соединения можно использовать такие крепежные материалы, как проволоку, гвозди, шурупы, накладные угольники.
Наибольшая эффективность крепления достигается одновременным использованием нескольких крепежных материалов, например, установленные угольники дополнительно закрепляются при помощи проволоки.
Полезно: прежде, чем производить крепление, следует при помощи стандартного отвеса выполнить проверку вертикальности установленной фермы.
Монтаж стропильной системы начинается с установки по краям дома двух крайних стропил, между которыми протягивается веревка. По данной веревке можно уточнить местоположение оставшихся стропильных ног, с помощью данного ориентира производится установка оставшихся стропил.
Для усиления жесткости стропильной конструкции, а также во избежание провисаний стропил, следует использовать элемент, называющийся «подкос». Он устанавливается в центре стропила так, чтобы другим концом упереться в стойку, после чего закрепляется при помощи обычных гвоздей.
После завершения монтажа системы стропил можно начинать укладывать обрешетку. В этих целях можно использовать обычные рейки или доски, размеры которых составляют 25х25 миллиметров.
Независимо от процента влажности используемого при изготовлении обрешетки материала, с течением времени он будет постепенно высыхать, вызывая смещение и коробление элементов конструкции. Поэтому обрешетку рекомендуется укладывать «в разбежку», не допуская строгого соблюдения ровных линий.
В завершение рассказа о том, как построить двускатную крышу, следует вспомнить о карнизе, придающем полностью завершенный вид готовой крыше. Для его оборудования необходимо произвести выпускание обрешетки наружу от фронтона на расстояние 30-40 сантиметров.
При наличии небольшого опыта и сноровки, небольшая бригада из трех-четырех человек способна завершить возведение двускатной крыши для загородного дома или коттеджа за довольно небольшой срок – не более трех дней.
Главное при этом – соблюдать все требования и выполнять все работы тщательно, особо следя за обеспечением надежности и безопасности крыши.
krovlyakryshi.ru
