Как правильно класть металлочерепицу — инструкция

Монтаж металлочерепичной кровли лучше производить командой из трех-четырех человек. На подготовительном этапе, предшествующем непосредственной укладке листов металлочерепицы, следует позаботиться о решении таких вопросов:

1. Место складирования листов.

Как правило, листы металлочерепицы размещают на земле в виде стопки, проложенной деревянными рейками. Класть листы один на другой без какой-либо прокладки не рекомендуют, поскольку при этом их защитное покрытие может быть повреждено. Если кровля имеет большую площадь или находится слишком высоко, а также при недостаточном количестве монтажников на крыше сооружают стеллаж для временного складирования кровельных листов.

2. Монтаж направляющих для доставки листов наверх.

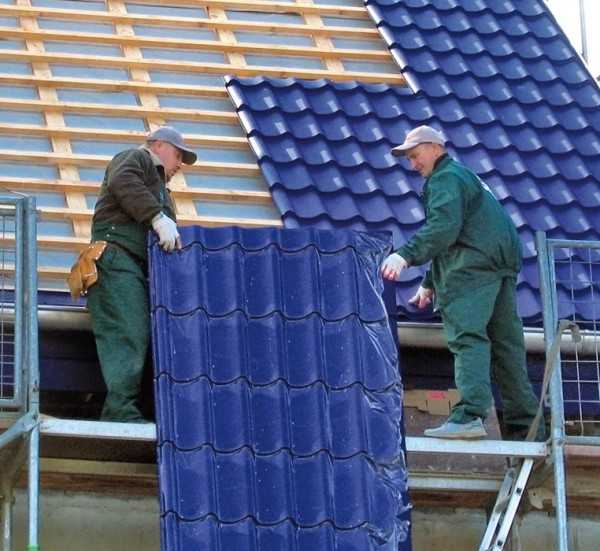

К месту монтажа листы металлочерепицы затягивают по предварительно установленным направляющим (лагам). Лагами могут служить:

  • деревянные брусья;
  • трубы металлические;
  • стальной уголок.

3. Правила перемещения по кровле.

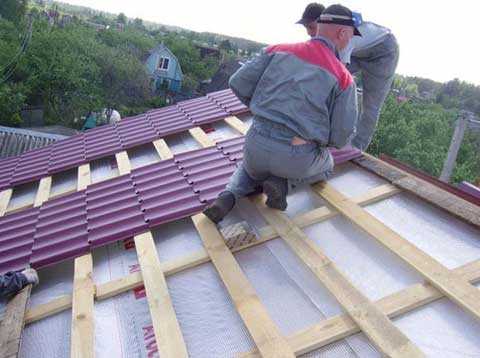

Во время укладки металлочерепицы монтажникам приходится ходить по ней. Во избежание повреждений кровли делать это следует в обуви с мягкой подошвой, ставя ноги только в те места, где находится обрешетка. При ходьбе вдоль ската ногу следует ставить на прогиб волны, при движении поперек – на профильную складку.

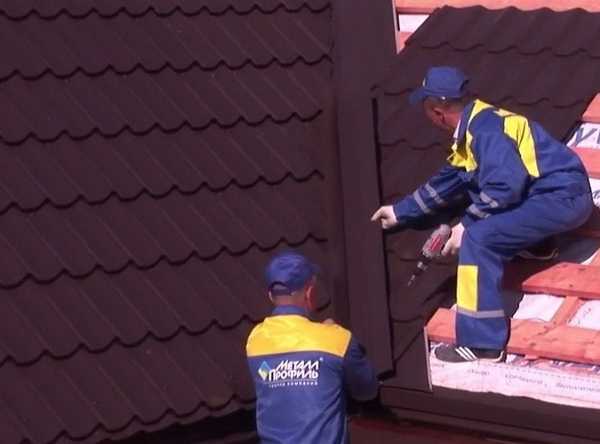

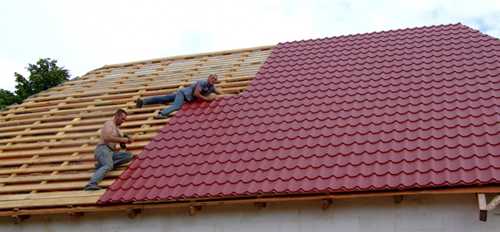

Укладка металлочерепицы

1. Монтаж металлочерепицы начинают с того места, где кровля не образует срезов или скосов и где лист можно уложить целиком, без раскроя.

2. Между направлениями укладки справа налево и слева направо нет никакой разницы, монтажник может выбрать любой вариант в соответствии со своими предпочтениями. Главное правило: капиллярный паз каждого листа должен накрываться соседним листом. Капиллярный паз служит для отвода воды, затекающей во время дождя между листами черепицы в зоне нахлеста вследствие капиллярного эффекта. В зависимости от производителя, он может располагаться на правой или на левой стороне листа. Если капиллярная канавка расположена слева, то при направлении монтажа справа налево каждый последующий лист накрывает предыдущий с нахлестом в одну волну; при движении слева направо – каждый последующий лист подкладывается под предыдущий с таким же нахлестом. Если капиллярный паз расположен на правой стороне, укладку листов производят наоборот: в первом случае – подкладывают лист, во втором – накладывают.

3. Ориентиром для укладки металлочерепицы служит линия карниза. Листы должны свешиваться за нее строго на расстояние в 50 мм.

4. Листы укладывают блоками по следующему порядку:

А) Первый лист после укладки прикручивается к обрешетке одним саморезом, расположенным в центре.

Б) Далее укладывают три или четыре последующих листа, выравнивая их и скрепляя только между собой.

В) Получившийся таким образом блок окончательно выравнивают по линии карниза, после чего все листы, кроме последнего полностью прикручивают к обрешетке.

Г) Последний лист прикручивают к элементам обрешетки только после того, как будет собран и выровнен следующий блок.

5. При настилании кровли на скаты треугольной формы первый лист укладывают так, чтобы его ось совпадала с осью ската.

6. Не допускается для раскроя листов применять угловую шлифмашину (болгарку), так как такой инструмент прожигает их защитное покрытие. К тому же оно страдает от налипающей стружки. Резать металлочерепицу следует ножовкой по металлу либо ножницами (ручными или электрическими вырубными).

7. При креплении листа саморезы вкручивают во впадину между гребнями волн, при этом резиновая прокладка должна быть лишь слегка поджата.

8. Саморезы, крепящие листы нижнего ряда к первому брусу обрешетки, закручивают над ступенькой через одну волну.

9. К прочим брускам обрешетки металлочерепица крепится снизу, по возможности ближе к ступеньке.

10. По той стороне, где размещается торцевая доска, саморезы вкручивают в каждую волну.

11. Кровельные листы прикручивают к каждому бруску обрешетки.

12. В зоне вертикального нахлеста листы скрепляются друг с другом саморезами 5,5х19, которые вкручиваются в спад волны.

13. На один кв. м покрытия из металлочерепицы в среднем используют 6-8 кровельных саморезов. При монтаже аксессуаров расход составляет 3 самореза на один метр погонный с каждой стороны.

14. При закреплении аксессуаров крепеж вкручивают в каждую поперечную волну с шагом в 35 см или в гребень каждой второй продольной волны.

15. Поврежденные участки полимерного покрытия металлочерепицы следует замазать краской. Часто она бесплатно предоставляется производителем, в противном случае о ее приобретении следует позаботиться заблаговременно.

Подробная видео инструкция укладки металлочерепицы на крышу

podkryshej.ru

Как правильно класть металлочерепицу - Всё о кровле

Как укладывать металлочерепицу: пошаговая инструкция

Металлочерепицу от других материалов, предназначенных для отделки кровельной конструкции, отличают выигрышные технические характеристики. Плюс ко всему если изучить все тонкости и особенности монтажа данного материала, то укладывать его окажется не так уж и сложно. Чтобы весь процесс прошел правильно, можно изучить видео- и фотоинструкцию, не лишней будет и подробная схема, которая позволит выполнить все работы своими руками.

Преимущества металлочерепицы

  1. Данное покрытие обладает небольшим весом, что в среднем составляет от 4 до 7 кг на один квадратный метр и многократно снижает нагрузку кровли на здание.
  2. Богатая палитра цветов позволит укладывать металлочерепицу именно в том оттенке, который будет идеально гармонировать с фасадом и отлично впишется в общий дизайн экстерьера.
  3. Материал обладает достаточно высокой прочностью, которая обеспечивается за счет толщины самого листа, а также ребрами жесткости. Так, если стропила размещать на метровом расстоянии один от другого, а шаг обрешетки сделать равным 0,3 метра, то 0,5-миллиметровая черепица сможет выдержать нагрузку до 250 кг на квадратный метр.
  4. Металлочерепица способна выдерживать различные перепады температуры, за счет того, что тепловое расширение этого материала минимально.
  5. Она не имеет в своем составе каких-либо вредных компонентов, которые бы выделялись во время ее нагревания под воздействием солнечных лучей.
  6. При необходимости в частичном ремонте привести в порядок подобную крышу не составит абсолютно никакого труда.
  7. Стоит отметить такую положительную характеристику металлочерепицы, как способность обеспечивать гидроизоляцию.

Однако, как и любой другой материал, этот также имеет свои недостатки. Единственный минус заключается в том, что монтируя металлочерепицу, стоит сразу же позаботиться и о звукоизоляции, для которой применяется какой-либо утеплитель.

Особенности монтажных работ

  1. В большинстве случаев инструкция, информирующая, как правильно укладывать данный кровельный материал, представлена в виде электронных чертежей. Как правило, такие пособия достаточно простые и доступные, поэтому разобраться с правилами проведения монтажных работ можно самостоятельно. Так, следуя пошаговым рекомендациям, возвести кровлю удастся даже новичку в этом деле. Особое внимание необходимо уделить стыковке листов, а также, какой именно стороной нужно укладывать металлочерепицу Монтеррей.
  2. Все имеющиеся срезы и царапины следует закрашивать.
  3. Особое внимание необходимо уделить возведению кровли вокруг печной трубы, если таковая имеется.
  4. Осторожность при создании покрытия посредством металлочерепицы следует соблюдать, так как она предполагает движение на профилированной кровле исключительно по вогнутым волнам, по которым идут саморезы. Ходить по крыше, где вы монтируете металлочерепицу, нужно только в обуви с мягкой подошвой, а мусор и стружку необходимо сметать мягкой щеткой, не царапающей покрытие.
  5. Следует позаботиться о заземлении такой крыши.
  6. Спустя три месяца необходимо сделать финишную подтяжку саморезов, которые могут ослабнуть в результате снега или ветра.
  7. После того как вы установите металлочерепицу, после надо соорудить еще и водосток.

Технология укладки

Чтобы разобраться с тем, как правильно нужно сооружать подобную крышу, следует руководствоваться пошаговой схемой, представленной ниже:

  • создание основания. Нет необходимости устанавливать усиленную основу, когда можно обойтись самой обыкновенной обрешеткой либо же уложить ее на старые кровли из деревянного гонта либо щепы. Листья металлочерепицы крепятся на шурупы, устойчивые к коррозии. Также нет необходимости в процессе заранее делать отверстия. Рассчитывать шаг обрешетки следует с ориентиром на размер черепицы. Он должен быть таким, чтобы можно было вкрутить шуруп в доску, а не в пустоту. Однако на данном этапе также необходимо учитывать и размещение оконных конструкций – не нужно размещать стропила прямо над окном;
  • теплоизоляция. Процесс установки черепицы подразумевает также и создание слоя теплоизоляции, позволяющей избавить жителей дома от шума дождевых капель;
  • укладка листов металлочерепицы. На этом этапе не обойтись без рулетки, шуруповерта, маркера, длинной рейки, а также молотка. Плюс ко всему понадобятся ножницы, пила дисковая, оснащенная твердосплавными зубьями, и электрический лобзик;

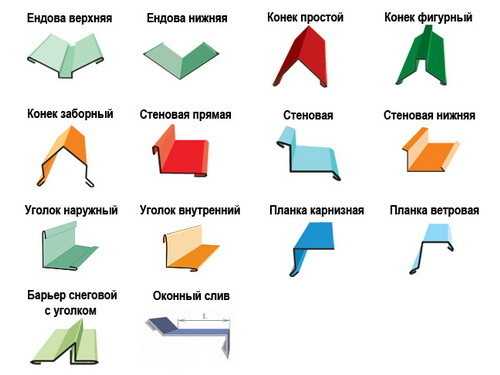

  • монтаж аксессуаров. Все комплектующие элементы, так же как и сами листы, монтируются внахлест. Что касается крепления необходимых деталей, которые призваны задерживать снег, то устанавливать их необходимо в каждую волну, при этом в месте самого крепления под черепицу следует проложить бруски.

Читайте также по теме:

Укладка и монтаж металлочерепицы — подробное руководство

Одним из важных этапов строительства крыши является укладка металлочерепицы, на ранее подготовленную обрешетку. Сегодняшние технологии предоставляют широкий спектр материалов, что даёт возможность быстро и качественно возвести крышу любой сложности. Высокие технологии и точность в изготовлении превращают установку металлочерепицы в увлекательный процесс, который сможет выполнить даже непрофессионал.

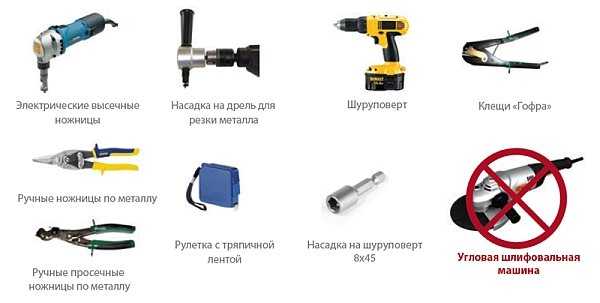

Инструменты для монтажа кровельной системы

Перед непосредственным преступлением к работе, необходимо подготовить следующий инструмент: рулетка, монтажный нож, маркер, шуруповёрт с насадкой для саморезов, шнур, саморезы, длинная рейка, молоток, насадка на дрель для резки металла, инструменты для резки кровельных материалов.

В качестве инструментов для резки кровли выступают: электрический лобзик, ручные рычажные ножницы по металлу (прямые, правые и левые), ножовка по металлу с маленькими зубьями, ножницы электрические просечные (вырубные).

После резки профиля, места срезов необходимо закрасить с помощью специального баллончика с краской. Это защитит цинк от дальнейшей коррозии.

Резка кровельного материала абразивным кругом или болгаркой запрещается! При такой резке нарушается не только полимерное покрытие, но и сам цинк, что в дальнейшем приведёт к окислению и коррозии.

Расчет необходимого количества материалов

Чтобы подсчитать, сколько понадобится материала для укладки металлочерепицы, необходимо произвести замеры крыши и учесть все элементы и выступы, количество рядов, которые будут находиться на будущей конструкции. Для этого применяется несложная инструкция, по которой легко посчитать количество материала.

К примеру, ширина ската крыши равна 6 метров. А полезная ширина профиля (указывается производителем профиля) равна 1.11 метров (называют также эффективной длиной). Количество рядов составит (6/1.11)=5.40, что при округлении даёт нам 5 рядов.

Расчет длины листов и их количества производится путем измерения длины ската крыши от карниза до конька, плюс длина свеса, которая лежит в пределах 40-50 мм, плюс 150 мм (в случае использования нескольких рядов), которые являются минимальными при горизонтальном перехлёсте.

Например, измеренная длина ската крыши составляет 7 метров. Тогда необходимая длина будет составлять: 7+0.05+0.15=7.2 метра (при условии укладки по два листа в ряду).

Почти все производители металлочерепицы предлагают длину нарезки профиля выбрать заказчику. Максимальная длина не превышает восьми метров, но, как показала практика, удобнее всего использовать листы длиной не более 4-5 метров. Поэтому, в наших примерах выше, использована установка металлочерепицы в два ряда.

Что необходимо знать при использовании кровельного профиля

Перед тем, как класть металлочерепицу, надо знать, что выполнение необходимых простых правил обеспечит долговечную службу используемых материалов.

  • для транспортировки профиля на машине, необходимо чтобы длина кузова была больше или равна длине листа профиля;
  • спецодежда может состоять из обычного строительного комбинезона, перчаток и мягкой обуви (резиновые кеды вполне подойдут), чтобы не повредить материал профиля. При работе на крыше становится только на обрешётину и в прогиб волны;
  • при ручной транспортировке необходимо нести листы в вертикальном положении, чтобы не возникали перекосы, которые могут привести к дальнейшей деформации материала;
  • для хранения профиля металлочерепицы используются брусья толщиной 200 мм с шагом 500 мм. Если срок хранения профиля превышает один месяц, то необходимо распаковать листы от заводской упаковки и переложить рейками, с учётом максимальной высоты 70 см, получаемого штабеля;
  • необходимо произвести контрольный обмер кровли. После установки стропил осуществляют замер прямоугольности скатов. Разница двух диагоналей кровли не должна превышать двух сантиметров, а все установленные стропила должны располагаться в одной плоскости;
  • проверить минимальный угол наклона скатов, который составляет минимум 14°.

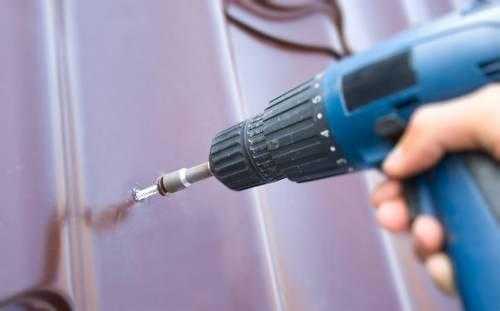

Выбор и установка саморезов

С помощью оцинкованных саморезов происходит крепление профиля к обрешётке. Поэтому к качеству саморезов необходимо отнестись со всей серьёзностью, потому как, срок службы качественных крепежных изделий соизмерим со сроком службы металлочерепицы (30-50 лет). Для этого выбирают специальные, фирменные саморезы с необходимой по цвету головкой и с прокладкой из ЭПДМ (Этилен-пропилен-диен-мономер) – резины.

Крепятся они при помощи шуруповёрта или электрической дрели с реверсом и переключателем оборотов. Если, при укладке, происходит случайное повреждение слоя материала, то необходимо на место повреждения нанести маскирующий аэрозоль баллончиком.

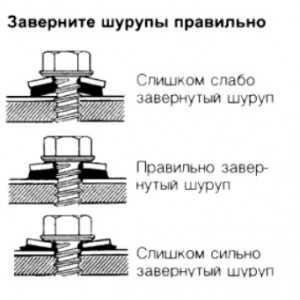

Закручивание саморезов должно быть достаточно плотным, но не таким, чтобы продавливать уплотнительную прокладку.

Правила крепления металлочерепицы

Перед началом монтажа, все элементы конструкции должны быть обработаны антисептическим средством. Технология укладки металлочерепицы и её крепление начинается с подъёма на кровлю по одному листу. В зависимости от высоты здания применяют специальные подъёмные ремни или лаги, которые располагают от земли до края крыши.

При длине листов металлочерепицы равной длине ската, первый лист выравнивают по торцу и карнизу крыши. Крепление профиля происходит с помощью кровельных саморезов с ЭПДМ прокладкой и цветной головкой. Размеры 4.8×28 мм (в случае с деревянной обрешёткой) и 4.8×20 мм (для металлической обрешётки). Необходимая длина саморезов, в конечном итоге, зависит от вида профиля и уточняется у поставщика металлочерепицы.

В подошву волны, в местах прилегания к обрешётке, саморезы вкручивают в шахматном порядке через одну волну. Приблизительный расход саморезов на квадратный метр профиля составляет 6-8 штук.

Если укладка металлочерепицы производится слева на право, то край второго листа подкладывают под край первого и выравнивают. Если справа налево, то правильно укладывать второй лист внахлёст на первый. Последующие профили необходимо положить аналогично предыдущим.

Первый лист укладывается на обрешётку с выносом 40-50 мм над краем карниза и крепится одним временным саморезом у края конька и у карниза саморезом к обрешетке.

Далее происходит монтаж второго листа профиля. Для этого необходимо точно и плотно состыковать листы между собой боковым продольным перехлёстом, чтобы не было зазоров и перекосов. Соединяются они между собой саморезами 4.8×20 мм через верх волны, под поперечной волной профиля. Соединение начинается от карниза и до конька.

Таким способом соединяются три-четыре листа металлочерепицы. Откручивается временный саморез, установленный на первом листе возле конька и выравнивается весь блок профилей относительно карниза.

Производится контрольный замер выноса по обеим сторонам блока. Если размеры совпадают, очевидно, лист выровнен правильно, и его необходимо ровно закрепить одним саморезом к обрешетке. Остальные листы крепятся на стыках и к обрешетке.

После проведения монтажных работ стружку от просверливания и обрезания необходимо удалить мягкой щёткой, а места повреждения подкрасить специальной краской.

В случае, когда скат крыши будет состоять из нескольких рядов, то правильно класть кровельный профиль необходимо по другому принципу. В таком случае, используется наращивание листов в порядке, указанном на рисунке ниже. Порядок монтажа определяется водоотводными канавками на продольных краях металлочерепицы, соединёнными внахлёст. При наращивании листов металлочерепицы их соединяют вдоль ската крыши с нахлёстом минимум 150 мм и крепят к обрешётке подошву продольной волны.

Фиксация поперечного профиля металлочерепицы выполняется в торец поперечной волны, либо в подошву продольной волны над поперечной волной без фиксации к обрешётке. Для данной операции используются саморезы 4.8×20 мм (по металлу).

Для вальмовой (шатровой) крыши монтаж начинается с самой верхней точки и далее равномерно по обеим сторонам по принципам, описанным выше.

Капиллярная канавка каждого профиля должна быть перекрыта предыдущим укладываемым листом.

Крепление конька

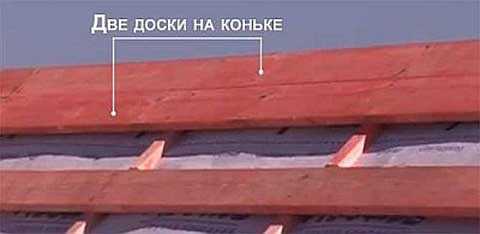

Для необходимого вентилирования чердачного пространства нужно, чтобы листы профиля не сходились под коньковой планкой. Конек крепится к кровельному покрытию с помощью саморезов, вверху каждой второй волны. При этом нахлёст планок составляет не менее 10 см по длине. Монтаж полукруглого конька на вальмовой крыше происходит с помощью накладок Y-образной формы и шатровых заглушек.

Монтаж карнизной планки

Карнизная планка предохраняет лобовую доску от атмосферных осадков и дальнейшего её разрушения. Укладываются планки с 50 мм нахлестом, оцинкованными гвоздями, с шагом 300 мм.

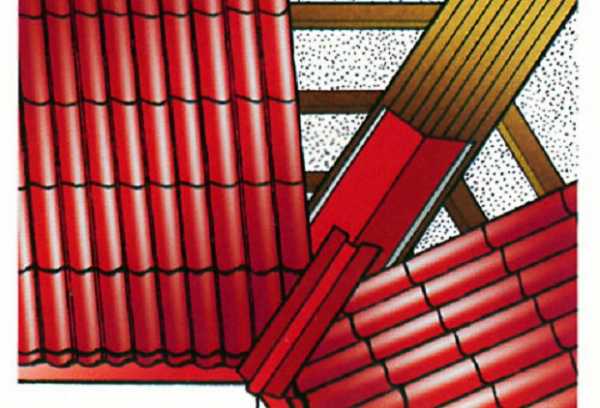

Установка ендовы

Планки основания для ендовы укладываются всплошную на уровне с обрешеткой. Необходимо соблюдать 20 мм зазор между планками ендовы для обеспечения вентиляции. Карнизная планка обрезается и монтируется на углы ендовы.

Далее устанавливается профиль нижней ендовы и обрезается по форме карнизной планки. Чертятся направляющие вдоль планки ендовы, как невидимые границы листов профиля. Рекомендуемое минимальное расстояние между линиями направляющих составляет 200 мм.

После укладки кровли, вдоль всей длины планки ендовы для эстетической красоты, ложится декоративная верхняя накладка ендовы. Она фиксируется в верхний изгиб волны металлочерепицы с шагом 300-500 мм.

Монтаж торцевой планки

Торцевая планка устанавливается на торцевую доску и крепится к ней саморезами с шагом 1000 мм. К обрешетке планка крепится через верх кровельных листов, саморезами, на расстоянии 400-800 мм. По окончанию установки торцевой планки необходимо, чтобы она перекрывала верхний гребень волны.

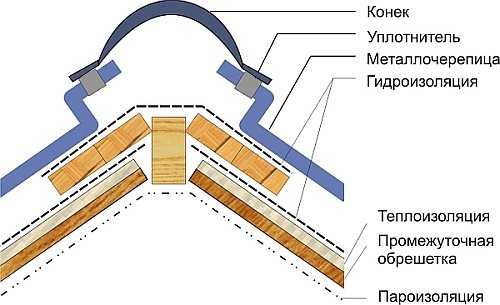

Технология установки коньковой планки и уплотнителя

Универсальный уплотнитель фиксируется перед непосредственной установкой коньковой планки. Чтобы его установить, необходимо снять предохраняющую пленку и наклеить на расстоянии 25 мм от края конька в направлении середины. Крепление конька осуществляется к кровельному листу в каждую третью продольную волну саморезами, с минимальным допустимым нахлёстом в 100 мм.

Монтаж снегозадержателей

Для долгой эксплуатации водостоков и в местах нежелательного ската снега устанавливаются снегозадержатели. Планка снегозадержателя крепится под второй поперечный рисунок профиля металлочерепицы. Опорный уголок монтируется под планку на профиле и фиксируется вместе с ней к обрешетке саморезами достаточной длины. Нижняя кромка снегозадерживающей планки крепится саморезами к кровельному листу в верхней точке через волну.

Предлагаем ознакомиться с видео, в котором содержится подробная инструкция по укладке металлочерепицы.

Похожие новости

Правила укладки металлочерепицы

Не забудьте снять защитную пленку сразу после монтажа, если таковая имеется.

При монтаже следует аккуратно ходить по металлочерепице в мягкой обуви (либо в обуви на мягкой подошве). При ходьбе по профилированным листам следует наступать в местах обрешетки. При ходьбе вдоль листа — наступать в прогиб волны, поперек на складку профиля.

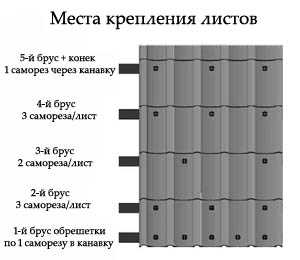

Общие правила крепления металлочерепицы (рис. 62):

  • лист крепится в прогиб волны в местах прилегания к обрешетке;
  • к начальной решетине нижние листы крепятся над ступенькой через волну;
  • к остальным решетинам листы крепятся как можно ближе к ступеньке снизу;
  • со стороны торцевой доски листы крепятся в каждую волну;
  • все листы следует притянуть к каждой решетине;
  • в местах нахлестов листов для крепления вертикального перехлеста листы крепятся между собой короткими саморезами (19 мм) в спад волны.

рис. 62. Правила крепления металлочерепицы

Другими словами, саморезы надо закручивать плотно, но не раздавливая полностью уплотнительную прокладку. По периметру ската крепеж ставится в прогиб каждой волны. Далее крепеж осуществляется к каждой решетине с шахматным расположением саморезов. Максимальное приближение к ступеньке волны делает их незаметными, так как они находятся в тени. В нахлест металлочерепицы саморезы лучше вкручивать под углом, так листы лучше подтягиваются друг к другу. Средний расход кровельных саморезов — 6–8 штук на квадратный метр и 3 штуки на погонный метр аксессуаров с каждой стороны.

Применение неоцинкованных саморезов, саморезов без шайбы с EPDM-резиной приводят к проникновению влаги в подкровельное пространство, коррозии профилированных листов и снижению прочности крепления. Неправильное крепление саморезов — к разбалтыванию крепления, неплотному прилеганию листов друг к другу и образованию заметного шва.

Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну волну в верхний гребень. Для закручивания саморезов лучше всего пользоваться шуруповертом или дрелью в режиме низкой скорости вращения патрона.

Для резки металлочерепицы используйте ножовку по металлу или электролобзик с лезвием для металла. Допускается резка ручными ножницами или вырубными электроножницами. Не пользуйтесь углошлифовальными машинами с абразивным кругом (болгаркой) — покрытие утрачивает свои антикоррозийные свойства вследствие прожигания покрытия и налипания металлической стружки на поверхность.

Применение болгарки с абразивным кругом для резки профилированных изделий с полимерным покрытием приводят к выжиганию оцинкованного слоя в месте среза, в результате чего увеличивается скорость коррозии на срезе и происходит отслоение полимерного покрытия, коррозия металлических частиц, прилипших к листу после резки, почернение полимера.

Пользуйтесь баллончиками для подкрашивания образовавшихся в процессе монтажа срезов, потертостей, повреждений полимерного покрытия.

Между листами металлочерепицы в местах перехлеста во время дождя может возникнуть капиллярный эффект — когда влага просачивается, поднимаясь между плотно прижатыми листами выше уровня стока воды. Для того чтобы этот эффект не возникал, на всех листах металлочерепицы делают капиллярную канавку, которая обеспечивает свободный сток попавшей под лист воды либо воды образовавшейся на внутренней поверхности листа в результате конденсирования водяного пара. Металлочерепица производится как с двойной, так и с одинарной капиллярной канавкой, как с левой, так и с правой стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом.

При многорядной укладке стыкуется до четырех листов толщиной 0,4–0,5 мм. Наложенные друг на друга в одном ряду, они получают все увеличивающееся смещение, на десятиметровом карнизе до 3 см. Поэтому металлочерепицу желательно укладывать с небольшим поворотом против часовой стрелки (по часовой — для листов с капиллярной канавкой справа), стремясь, чтобы левые (правые) углы листов в одном ряду находились на одной прямой. Величина смещения листа при повороте — 2 мм. Если листы укладываются длинными полотнищами, но в один ряд (без стыков по высоте ската), то никаких поворотов листов делать не нужно.

Укладку листов проводят после размещения первого листа как влево от него, так и вправо. Главным критерием выбора направления является удобство монтажа. Начинают со стороны, где нет скосов, срезов, необходимости обреза листа, и укладывают в сторону примыкания другого ската, то есть к косому коньку или к ендове между скатами.

При монтаже лист накрывает одну волну предыдущего листа, закрывая капиллярную канавку. При укладке с подсовыванием листа, чтобы закрыть капиллярную канавку, край следующего листа подкладывается под волну предыдущего. Это немного облегчает укладку, так как лист фиксируется другим листом, предотвращая сползание последнего листа, однако при таком варианте укладки велика вероятность повредить покрытие.

Какой бы сложной не была геометрия ската, листы выравнивают строго горизонтально по линии карниза со свесом, рекомендуемым изготовителем черепицы. Общее правило: металлочерепица собираются в блок из 2–4 листов (листы скрепляются между собой короткими саморезами) и как можно выше крепится к обрешетке одним саморезом. Таким образом появляется возможность вращать весь блок относительно этого самореза и выравнивать листы по карнизу и боковой кромке ската.

рис. 63. Последовательность укладки листов металлочерепицы в один ряд

При укладке листов в один ряд (рис. 63) разместите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом у конька (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Если покажется, что листы «не стыкуются», следует сначала приподнять лист над другим, а затем, слегка наклоняя лист и двигая снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Таким образом уложите три или четыре листа, скрепив их между собой, выровняйте блок листов по линии карниза (не забывайте про свес) и закрепите листы к обрешетке. Последний в ряду лист не крепите, пока не разложите и не выровняете следующий блок листов.

При монтаже листов в несколько рядов (рис. 64) справа налево уложите первый лист, выровняйте по карнизу и по торцу, затем наложите второй лист (поверх первого), закрепите его временно одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами. Стык верхнего и нижнего листов фиксируется винтами в вершину волны через волну. Уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист над третьим. Листы между собой соединяются короткими саморезами в верхней части перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего лист у конька крыши. Выровняйте весь блок по карнизу и торцу, а затем окончательно крепите листы к обрешетке. После укладки и закрепления первого блока из четырех листов к нему раскладывается и закрепляется следующий блок.

рис. 64. Последовательность укладки листов металлочерепицы в несколько рядов (два варианта)

Возможен и другой вариант монтажа. Уложите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом в верхней части (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Уложите третий лист поверх первого и скрепите листы между собой. Выровняйте весь блок по карнизу и торцу ската, поворачивая его при необходимости вокруг самореза, ввернутого в первый лист. После выравнивания закрепите весь блок и монтируйте к нему следующие листы металлочерепицы.

При выравнивании блока из 3–4 листов, скрепленных между собой, возможно потребуется их немного повернуть. В связи с тем, что блок держится на одном шурупе, не рекомендуются соединять в блок более четырех листов. Кроме того, большое количество листов сделает блок слишком тяжелым не только для самореза, но и для работающих.

При укладке листов на треугольном скате (рис. 65) перед началом монтажа необходимо разметить центр ската и провести через него ось. Затем отметить такую же ось на листе и совместить оси на скате и листе. Закрепить лист одним саморезом у конька. От него в обе стороны продолжить монтаж по принципам, описанным в предыдущих вариантах.

рис. 65. Последовательность укладки листов металлочерепицы на вальмовых крышах

На треугольных скатах, в ендовах, на косых хребтах необходима обрезка листов. Чтобы удобно разметить листы, можно соорудить так называемый «черток». Надо взять четыре доски, уложить две из них параллельно друг другу и скрепить их оставшимися двумя досками поперек. Крепление должно быть шарнирное, а не жесткое. Расстояние между внутренней стороной левой доски и внешней стороной правой доски делают равным рабочей ширине листа кровли — 1100 мм. Для работы инструментом обрезаемый лист укладывают на уже смонтированный, «черток» одной стороной укладывают на хребет крыши или в ендову, а по другой очерчивают линию отреза. При разметке линии отреза поперечные доски «чертка» должны быть расположены строго горизонтально.

Листы на ендовах размечаются так же. После монтажа целого листа сверху на него укладываем лист, который необходимо обрезать. Устанавливаем «черток», поворачивая шарнирно закрепленные доски. Внутренняя сторона вертикальной доски должна лежать на ендове, а поперечные доски должны быть установлены горизонтально. Если эти условия выполнены, проводим линию разметки на незакрепленном листе. Линия разметки проводится вдоль внешней стороны другой вертикальной доски, не лежащей на ендове. Снимаем лист, обрезаем по разметке и укладываем рядом с закрепленным листом. Монтаж следующих листов проводится аналогично.

Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят специальные проходные элементы, например, Vilpe, они монтируются в соответствии с прилагаемыми к ним инструкциями. Места прохождения через гидро-, тепло- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. Обычно ленты и герметик входят в комплект проходных элементов.

Оформление выступающих слуховых окон (коротких ендов) аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы (рис. 66), затем черепица, потом верхние ендовы. Так как здесь велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в узел необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.

рис. 66. Оформление коротких ендов кровлей из металлочерепицы

Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. Rannila, Mera System, Areco, Grand Line

Источники: http://krovlyamoya.ru/cherepica/kak-ukladyvat-metallocherepicu-poshagovaya-instrukciya-2.html, http://vseokrovle.com/metallocherepica/9-ukladka-metallocherepicy.html, http://ostroykevse.com/Krovlia/17.html

krovlya-mp.ru

Как правильно положить металлочерепицу: способы укладки (видео)

Кровельное покрытие не только отлично защищает дом от выпадения атмосферных осадков, но и украшает его, придавая любому строению законченный вид. Поэтому очень важно правильно положить этот строительный материал, в качестве которого чаще всего используют металлочерепицу, так как она долговечная, обладает привлекательным внешним видом и невысокой стоимостью.

Кровельное покрытие из металлочерепицы не только отлично защищает дом от выпадения атмосферных осадков, но и украшает его, придавая любому строению законченный вид.

Укладка металлочерепицы не требует профессиональных знаний, поэтому ее можно произвести своими руками.

Подготовительные работы

Необходимый для работы инструмент:

  • рулетка;
  • электропила;
  • ножницы по металлу;
  • ножовка;
  • шуруповерт;
  • электродрель.

Для резки листов лучше всего использовать пилу по металлу или специальный электроинструмент, который предназначен для резки металлического листа, покрытого полимерным составом. Для фиксации листов применяются кровельные саморезы.

Помимо инструментов, необходимо заранее заготовить расходные материалы:

Для резки листов лучше всего использовать пилу по металлу или специальный электроинструмент.

  • карнизную планку;
  • ветровую планку;
  • конек;
  • металлочерепицу;
  • планку ендовы;
  • вентиляционные проходы;
  • гидроизоляционную и пароизоляционную пленку;
  • уплотнитель под конек;
  • софит для подшивки карнизного свеса.

Определение формы и размера крыши

Перед тем как положить металлочерепицу своими руками, нужно определить форму и размер крыши.

Перед тем как положить металлочерепицу своими руками, нужно определить форму и размер крыши. С этой целью измеряется диагональ скатов. При их совпадении проведение дополнительных работ не требуется. Если же показатели получились различными, во время работы придется выравнять линию, образующую край свеса листов и нижний край деревянной обрешетки.

На этом этапе выполняется проверка крыши на плоскостность и прямоугольность, для чего замеряются диагонали скатов. Если дефекты несущественные, их можно скрыть доборными элементы со стороны торца.

Длину листов металлочерепицы определяет ширина ската, начиная от карниза и заканчивая коньком. Ширина определяется с учетом свеса листа с карниза на 40 мм. При ширине равной 6 м, листы придется разрезать минимум на два куска. При этом укладываться они должны будут внахлест 150 мм. Если крыть крышу длинными листами, получится меньше стыков, но работать с ними неудобно.

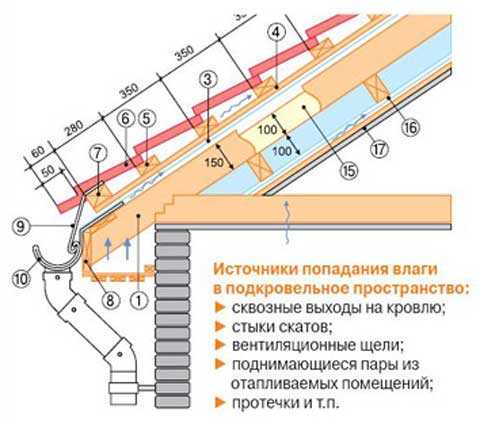

Схема вентиляции крыши из металлочерепицы.

Во время перепадов температуры внутренняя поверхность такой крыши покрывается конденсатом. К тому же испарения, которые поднимаются из внутренних помещений, преобразуются в воду под действием холодного воздуха. Как известно, избыток влаги способствует намоканию утеплителя, что приводит к потере его технических характеристик, гниению стропил и обрешетки и образованию наледи. Этого не случится, если, перед тем как уложить металлочерепицу, устроить теплоизоляцию и защитить ее от образования конденсата посредством гидроизоляционной пленки. Cо стороны помещения крышу необходимо защитить с помощью пароизоляционной пленки.

Удалить влагу с подкровельного пространства можно с помощью естественной вентиляции. Поэтому очень важно обеспечить прохождение воздуха от карниза к коньку. Для этого между покрытием кровли и гидроизоляции с использованием обрешетки устанавливается вентиляционный зазор, высота которого должна быть не менее 40 мм.

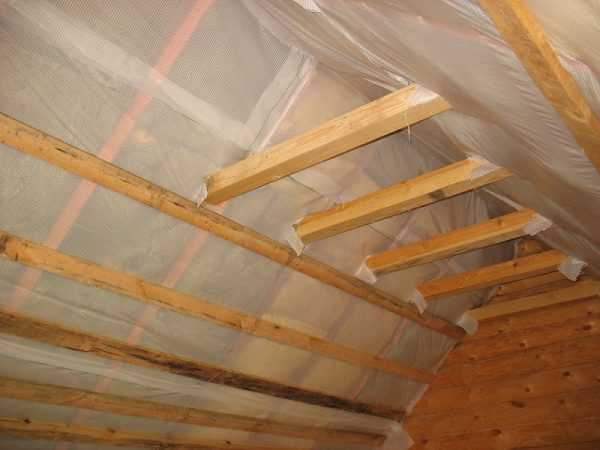

Устройство гидротеплоизоляции

Перед тем как начать класть черепицу, необходимо осуществить стяжку элементов несущей стены и позаботиться о гидроизоляции. Только после этого можно будет приступать к устройству обрешетки.

Гидроизоляционный материал, в качестве которого используют пленку, кладут на стропила под контрбруски. Между стропилами можно сделать провес не более 20 мм. Крепится пленка с помощью механических сшивателей и скоб. Вместо них можно применить оцинкованные гвозди.

Схема расположения гидроизоляции крыши.

Гидроизоляционная пленка с абсорбирующим покрытием укладывается над помещением. Это позволит избежать появление конденсата в нижней части металлочерепицы.

Пленка выпускается в рулонах, что значительно облегчает процесс укладки. Их раскатывают на стропилах таким образом, чтобы самый первый слой свисал с карниза на 20 мм. Все последующие слои накладываются внахлест.

Не нужно забывать о том, что крышу, для покрытия которой использовали металлочерепицу, требуется утеплить. Теплоизоляционные плиты размещаются между стропилами. В некоторых случаях выполняются вентиляционные зазоры между плитами. Утеплитель закрепляется строительным степлером.

Строительство обрешетки

Чтобы правильно уложить черепицу на крышу своими руками, необходимо соорудить надежную и качественную обрешетку, для чего используются брусья сечением 50х50 или доски 30х100 мм.

Важно! Материал, используемый для устройства обрешетки, должен быть предварительно обработан антисептиком.

Схема устройства обрешетки.

Обрешетка строится следующим образом:

  1. Поверх гидроизоляционной пленки к стропилам прибиваются бруски контробрешетки, а уже к ним - брусья или доски обрешетки.
  2. Первый брус, который должен быть толще других на 10 мм, крепится от карниза.
  3. Расстояние от первого бруса до середины второго должно составлять 300 мм.
  4. Шаг по осям последующих брусьев составляет 30-40 см.
  5. По периметру мансардных окон и дымоходов обрешетка делается сплошной.
  6. Коньковая планка с каждой стороны обивается двумя дополнительными брусьями.
  7. Торцевые планки приподнимаются на высоту волны черепицы.

Как правильно крыть крышу металлочерепицей? Способы монтажа

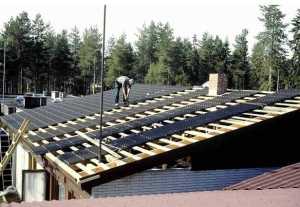

После того как обрешетка будет полностью готова, можно будет приступить к укладке металлочерепицы своими руками.

От того, насколько правильно будет выполнена работа, зависит долговечность и надежность конструкции. Поэтому очень важно придерживаться определенных правил, которые помогут уложить металлочерепицу своими руками.

Первый лист покрытия необходимо выравнивать по торцу кровли.

Первый лист покрытия выравнивается по торцу кровли, после чего закрепляется возле конька саморезом. Вынос листа по отношению карниза не должен превышать 40 мм.

Следующий лист нужно уложить на крышу внахлест на первый, при этом двигаться необходимо справа налево. Также можно подложить край второго листа под край самого первого.

Металлическое покрытие соединяется между собой саморезами в верхней части нахлеста. Крепить к обрешетке их нельзя, так как они должны иметь возможность поворачиваться вместе.

Третий лист крепится аналогично второму. После того как все три листа будут скреплены между собой, правильно будет выполнить их выравнивание строго параллельно карнизу.

Для того чтобы выполнить стыковку кровельного материала по длине, необходимо для начала уложить два листа нижнего ряда, а уже поверх них - два листа верхнего. Соединение и выравнивание листов выполняется строго по торцу крыши.

Нижний лист покрытия крепится оцинкованными саморезами через одну волну в ее подошву. Все остальные ряды крепежных элементов вкручиваются в шахматном порядке через волну.

Боковые нахлесты черепицы закрепляются по гребням каждой волны. При расчете количества саморезов нужно учитывать, что на 1 кв. м крыши уходит не менее 8 штук.

Устройство дополнительных элементов кровли

После того как на крышу будет уложена металлочерепица своими руками, нужно переходить к креплению дополнительных элементов.

Дополнительные элементы кровли, помимо своего основного предназначения, придадут ей законченный вид.

Держатели водосточного желоба правильно будет установить на металлочерепицу в соответствии с рекомендациями, которые в обязательном порядке прилагаются в инструкции к деталям водостока, согласно которой его необходимо уложить на нижний брусок обрешетки.

При креплении держателей своими руками нужно учитывать, что край желоба должен располагаться на 30 мм ниже края настила. Это позволит исключить повреждения желобов во время схода снега с кровли.

Важно! Металлочерепица - очень хрупкий материал. Поэтому ходить по нему нужно очень аккуратно. На ноги желательно одевать мягкую обувь, чтобы избежать повреждения материала.

Крепление торцевых и коньковых планок

Металлочерепицу с торцевой стороны в обязательном порядке снабжают планками. Их крепление правильно будет осуществлять с шагом в 50 см с помощью саморезов. Между ними предусматривается нахлест, равный 50 мм. При возникновении необходимости их можно будет подрезать.

Также металлочерепицу, уложенную на кровлю, дополняют коньковыми планками, которые бывают двух типов: плоского и круглого сечения. Установка доски круглого сечения нужно начинать с крепления посредством конусных заклепок или плоских заглушек. Установка коньковой планки первого типа производится без использования заглушек.

Установка доски осуществляется на фигурный уплотнитель, уложенный на конек. Предварительно в нем должны быть сделаны вентиляционные устройства. Планка должна крепиться специальными саморезами, длина которых достигает 8 см. Нахлест между ними должен быть не менее 10 см.

Чтобы обеспечить безопасное передвижение по кровельной конструкции, правильно на уровень карниза закрепить специальную решетку ограждения. Стоит отметить, что под нее необходимо выполнить сплошную обрешетку.

1metallocherepica.ru

Укладка металлочерепицы своими руками: варианты стыковки, технология, правила

  • Укладка гидроизоляции
  • Монтаж обрешетки
  • Технология укладки металлочерепицы на крышу
  • Чтобы крыша радовала взгляд своим привлекательным видом, а не удручала неприятными подтеками на потолке, и полноценно сохраняло тепло, она должна быть устроена по необходимой технологии. При этом у каждого материала для кровли имеется свой «характер», своя специфика монтажа.

    Укладка металлочерепицы своими руками требует не только определенных умений, но и знаний. Только так возможно гарантировать долгую эксплуатацию кровли. В сети можно найти немало материалов по теме «Технология укладки металлочерепицы» видео, статьи и другое.

    Как и при работе с любым другим материалом, при возведении подобной крыши необходимо придерживаться конкретной последовательности действий:

    Однако, более подробно остановимся на освещении таких вопросов, как правила, порядок укладки, крепление листов металлочерепицы.

    Укладка гидроизоляции ↑

    Гидроизоляция защищает пространство под кровлей от попадания влаги и грязи, но вместе с тем не задерживает прохождение водяного пара в верхний вентиляционный зазор. Для организации гидроизоляции под металлочерепицу используют один из трех вариантов:

    • классическую, за исключением битумной. В этом случае необходимо обеспечение двухконтурной вентиляции: гидроизоляция – утеплитель и гидроизоляция – кровельный материал. Вентзазор и в том, и в другом контуре составляет 3–5 см.
    • супердиффузионную мембрану, для которой достаточно одноконтурной вентиляции: мембрана – материал для кровли. Мембрану расстилают прямо по утеплителю, величина вентиляционного зазора та же.
    • антиконденсатные материалы имеют те же условия использования, что и классическая гидроизоляция, однако, в отличие от последней, их ворсистая структура полностью поглощает влагу и не дает ей опадать в виде капель. При проветривании быстро высыхает.

    Укладка гидроизоляции необходима и при обустройстве холодного чердака. Любой разницы температур, даже небольшой, на чердаке и на улице становится причиной появления конденсата на металлических профилях. Уложив антиконденсатную пленку прямо под листами кровельного материала не ближе, чем на 5 см к нему, можно выровнять подобный перепад температур.

    Как видите, наличие вентиляционного промежутка между кровлей и уложенной гидроизоляцией обязательно, поэтому говорить о том нужна ли контробрешетка под металлочерепицу излишне. Сразу же после того как гидроизоляционный материал будет зафиксирован на стропилах, начинают набивку контробрешетки, которая тесно связана с устройством основания под кровельный материал – обрешеткой.

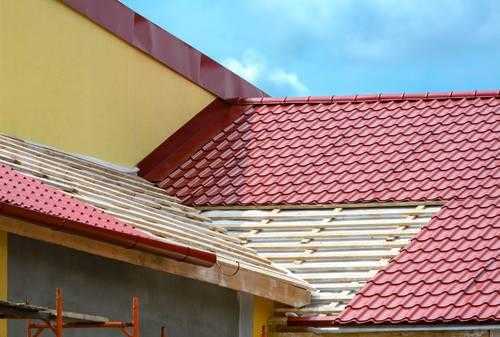

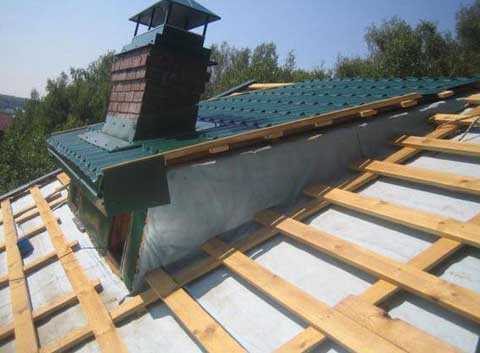

    Обрешетины набивают по брусьям контробрешетки.

    Монтаж обрешетки ↑

    Важным элементом конструкции, который требуется при укладке металлочерепицы на крышу, считается обрешетка. Ее выполняют из брусков сечением 5 на 5 см или обрезной доски с размерами 3,2 либо 5,0 на 10 см.

    Укладку обрешетки проводят в направлении, параллельном карнизу, по следующей технологии.

    Начальная обрешетина отличается от других своим сечением – оно больше высоты профиля, так как ее располагают под верхом его ступеньки.

    Шаг обрешетки, за исключением расстояния между двумя начальными элементами, равен 3,5 см. Эти обрешетины отстоят одна от другой на 70 мм ближе.

    В процессе устройства обрешетки необходимо заранее предусмотреть возможность крепления дополнительных кровельных элементов, конька, карнизной планки, деталей устройства проходных элементов и т. д. и подготовить соответствующие места.

    Особенно тщательно нужно подготовить место крепления конька металлочерепицы.

    Над ним поверх стропил с двух сторон коньковой планки прибивают еще две доски, оставив между ними расстояние в 5 см.

    В ендовы, вокруг дымохода и других подобных конструкций выполняют сплошную обрешетку.

    Технология укладки металлочерепицы на крышу ↑

    Рассмотрим схему укладки металлочерепицы на крышу с прямоугольной, треугольной и трапециевидной формой ската.

    Качественная укладка своими руками возможна только в случае, если точно знать как правильно проводить работы.

    Основные правила монтажа ↑

    • Покрытие крыши должно быть защищено от сильных порывов бокового ветра, поэтому листы устанавливают с нахлестом волн. Саморезы при этом фиксируют в гребень волны, расположив их на один-полтора сантиметров ниже, чем расположена штамповочная линия на листе сверху. Сначала затягивают стыки по вертикали.
    • Листы накладывают по рядам так, чтобы линия стыковки прошла по обрешетине. При этом фиксируются обе волны.
    • Крепление профилей на карнизе возможно в двух вариантах: вода с них стекает в лоток водостока или попадает в водосток через планку карниза.
    При первом методе лист покрытия выступает за линию карниза, причем обрешеточная доска на порядок одного-полутора сантиметров должна быть уже, чем карнизная. Узлы крепления металлочерепицы должны располагаться выше, нежели штамповочная линия примерно на шесть-семь сантиметров.

    Если для крыши предусмотрен ступенчатый карниз или в случае нарушения ее геометрии, для укладки листов рекомендуется выбрать второй вариант.

    • Опорой для коньковой доски служит крайняя сверху обрешетина. Чтобы получить вентзазор, коньковую доску нужно брать толще доски обрешеточной, как и в случае карнизной, на 10–15 мм. Ее фиксируют к гребням волн с шагом крепления металлочерепицы в 8 см. С аналогичным шагом крепятся и торцевые планки.
    • Средний расход саморезов – 9 шт./кв. м.

    Варианты выполнения конструкции ↑

    • Однорядный. При укладке, которая начинается с правого торца, начальный лист выравнивают по горизонтали и торцу с учетом припуска на линию карниза. Затем его временно фиксируют по центру профиля поблизости от конька. Следующий – накладывается поверх предыдущего, захватывая начальную волну. Выровняв один относительно другого, их скрепляют. Точно так же, настилают еще два профиля. Образовавшийся блок из четырех последовательно уложенных листов выравнивают. Остается их окончательно закрепить к обрешетке.
    • Многорядный. Начальный лист, при направлении укладки справа налево, должен быть выровнен аналогично однорядной укладке с направлением торца и карниза. Перекрыв вторым листом начальный, и предварительно фиксируют по центру. Оба профиля выравнивают, скрепляют саморезами и пристыковывают третий и четвертый лист.

    Профили корректно состыкуются, если для начала металлочерепицу «прихватить» через 1–2 ряда и далее окончательно зафиксировать стыковочный ряд.

    По другой технологии к состыкованным нижним листам пристыковывают верхние. Место стыка четырех профилей получается утолщенным. Чтобы исправить этот недостаток либо слегка выпрямляют капиллярную канавку, она расположена под штамповочной линией, либо просто срезается часть угла.





    Если перекрывается треугольный скат, то началом монтажа становится его середина. Выполнив одинаковую разметку ската и профиля, осевые линии совмещают, затем профиль закрепляют вблизи конька. Последующие листы монтируют по направлению торцов по одной из предыдущих технологий.

    Схема монтажа металлочерепицы со скрытым креплением ↑

    Среди современных моделей металлочерепицы есть образцы, для которых предполагается скрытое крепление с использованием шурупов с пресс-шайбой. Учитывая что метизы не видны на лицевой поверхности покрытия, в этом случае подойдут и оцинкованные саморезы любого цвета, в том числе и самые дешевые – неокрашенные.

    Главное отличие данного способа монтажа – отсутствие сквозных отверстий на покрытии кровли, поскольку вкручивание саморезов проводят в специально предусмотренные для этого пазы. Что же касается соединения отдельных листов, то для их соединения используют принцип зацепления за монтажный выступ, причем саморезы в этом случае оказываются скрыты очередным листом. Такой тип профиля обеспечивает большую прочность и герметичность покрытия крыши.

    Дополнительную информацию по теме можно почерпнуть, посмотрев про укладку металлочерепицы в видеоинструкции.

    © 2019 stylekrov.ru

    stylekrov.ru

    Как можно ровно положить металлочерепицу на крышу?

    После сооружения всей стропильной системы встаёт вопрос как класть металлочерепицу на крышу? Первым делом нужно сделать контрольный замер скатов кровли. После определения их прямоугольности нужно исправить все дефекты или ошибки путем подравнивания скатов. Также можно скрыть погрешности доборными элементами.

    Длину листа кровли можно определить с помощью высоты ската и размера свеса. Когда длина скатов больше 7 метров, тогда лучшим образом будет разделить лист на пару кусков. Укладку производим, используя нахлест 15 см. Использование длинных листов почти исключит  стыки, но их сложнее монтировать. Ширина зависит от вида используемой черепицы.

    Постоянные перемены температуры производят появление конденсата на металлочерепице. Пар, поднимающийся из помещений, тоже становится водой. Из-за происходящего намокает теплоизоляционный слой, и теряются его качества. Повышенная влага будет приносить только вред всей конструкции кровли. Из-за нее начинает гнить дерево, промерзает крыша.

    Для того чтобы избежать подобных случаев нужно наверх теплоизоляции укладывать гидроизоляционную пленку, а с чердачной стороны такую функцию выполняет слой пароизоляции.

    Также для того чтобы не осуществлялось чрезмерное увлажнение всех элементов конструкции нужно сделать естественное вентилирование кровли. Воздух должен свободно проходить под кровлей от карниза до конька. Для таких целей организуется зазор между гидроизоляцией и металлочерепицей.

    Рабочий инструмент и материалы

    Для произведения кровли из металлочерепицы вам понадобятся следующие элементы:

    • Шуруповерт и электродрель.
    • Рулетка для измерений.
    • Ножовка и ножницы по металлу.
    • Электропилка.
    • Карнизная и ветровая планки.
    • Ендова планка.
    • Конек.
    • Металлочерепица.
    • Проходы вентиляции.
    • Пленки гидро и пароизоляции.
    • Уплотнители.

    Гидротеплоизоляция

    Для осуществления гидроизоляции используется специальная мембранная пленка. Она действует так, что влага с крыши не попадает через нее, а пар из помещений свободно проходит через мембрану. Ее укладку производят на стропила и под контрбрус. В качестве крепления используются скобы или оцинкованные гвозди.

    Поверх помещения ложится пленка гидроизоляции с абсорбирующим покрытием. Она не даст появиться влаге внизу металлочерепичного настила. Шар гидроизоляции выпускается в рулонных материалах, что значительно облегчает установку.

    Для теплоизоляции между стропилами ложится слой утеплителя. Его крепления делаем с помощью скоб и строительного степлера.

    Обрешетка

    Для надежной кровли из металлочерепицы потребуется сооружение обрешетки. Ее выполняют из бруса сечением 50х50 или обрезной доски 30х100 мм.

    Обрешетка возводится по следующему плану:

    • Сверху слоя гидроизоляции к стропилам крепятся бруски контробрешетки. А непосредственно к ним сама обрешетка.
    • Крепление 1 бруса делается от карниза. Он должен быть на 10 мм толще от других.
    • 300 мм нормальное расстояние до средины 2 бруска.
    • Шаг следующих брусьев составляет до 40 см.
    • Если в конструкции присутствуют мансардные окна или дымоход, то вокруг них ложится сплошная обрешетка.
    • Планку конька нужно с 2 сторон обить коньковым брусом.
    • Торцевая планка всегда поднимается на высоту волны.

    Нюансы крепежа

    Крепление металлочерепицы производят специальными саморезами 4.8х28 мм. Для того чтобы крепеж был герметичен нужно уложить под саморез резиновую прокладку. Производить вкручивание лучше всего перпендикулярно. Это выполняется для того чтобы прокладка сжималась равномерно. Ведь при разносторонне вкрученных саморезах гидроизоляции не будет.

    При креплении листов черепицы нужно вгонять саморез между волнами посередине. При правильной планировке обрешетки вкручивать шурупы можно в любое место.

    Для таких целей существует шаговая обрешетка, в которой присутствуют доски одинаковой толщины и ширины, расстояние между ними тоже одинаковое. Оно равняется шагу металлочерепицы.

    Устройство планки карниза и нижней ендовы

    Планка карниза выполняет важные защитные функции. Выполняют ее из оцинкованной стали и начинают монтировать с лобовой доски. Сначала на карниз устанавливаются крюки для водостока, а сверху саморезами крепится планка.

    От влаги пространство под кровлей защищает нижняя ендова. Ее установку производят на отрицательных углах в местах стыка ската. Делается это перед настилом металлочерепицы на сплошную обрешетку.

    Укладка металлочерепицы, способы

    Главное при монтаже черепицы — это начало. После укладки первого листа можно двигаться в удобную сторону. Хорошо когда длина ската ломаной крыши укрывается всего лишь 1 листом. При таком варианте отсутствуют стыки и сложности с ними. Но длинный лист хорошо подходит для двухскатной кровли, а в других вариантах будет больше отходов. Так как металлочерепица имеет рисунок с направлением.

    Также при использовании длинных листов главным образом нужно сохранять их целостность. Ведь при транспортировке или при подъёме на кровлю их можно легко повредить, а это ни к чему хорошему не приведет. Каждый лист ложится на волну предыдущего и при этом соблюдается параллельность карнизной линии. Сначала лист выравнивается с уже положенным, а потом скрепляется с ним. При установке 4 листов весь блок ровняется и крепится к обрешетке.

    Наличие в блоке более 4 листов прибавит сложности при выравнивании и крепеже. Крепление производится в шахматном порядке.

    От качества саморезов и их прокладок зависит срок службы кровли. Для этого большинство производителей предлагают вместе с листами и саморезы. Так что можно смело приобретать у них такие элементы.

    При осуществлении ввинчивания нужно пользоваться отрегулированным шуруповертом. Всегда обращайте внимание на силу сжатия, чтобы не повредить материал или прокладку гидроизоляции.

    Когда режете кровельный материал не рекомендуется использовать машинку с отрезным кругом. Потому как при ее использовании вы спалите специальное покрытие кровельного материала, что в результате приведет к коррозии и маленькому сроку службы. В таких случаях лучше пользоваться ножницами по металлу, ножовкой или электролобзиком. Край отрезанного листа необходимо при этом смазать краской, чтобы также предупредить появление коррозии.

    Верхняя ендова и остальные элементы

    После всего крепится верхняя ендова с помощью саморезов. Начинать нужно снизу и продолжая все внахлест. Ее наличие придаст нормального вида стыкам.

    Завершающим этапом является крепление дополнительных элементов. На торцевую доску крепится планка торца на расстоянии 60 см. Также должен присутствовать нахлест не менее 10 см. На коньке с торца ставят заглушки, а сам конек закрепляют саморезами в верхний гребень.

    При соблюдении всех нюансов монтажа и установки кровля будет надежно служить на протяжении неопределённого срока.

    Смотрите видео о том, как правильно положить металлочерепицу на крышу.

    stroicod.ru

    Как правильно укладывать металлочерепицу - Всё о металлочерепице

    Самостоятельная укладка металлочерепицы

    Кровельное покрытие не только отлично защищает дом от выпадения атмосферных осадков, но и украшает его, придавая любому строению законченный вид. Поэтому очень важно правильно положить этот строительный материал, в качестве которого чаще всего используют металлочерепицу, так как она долговечная, обладает привлекательным внешним видом и невысокой стоимостью.

    Кровельное покрытие из металлочерепицы не только отлично защищает дом от выпадения атмосферных осадков, но и украшает его, придавая любому строению законченный вид.

    Укладка металлочерепицы не требует профессиональных знаний, поэтому ее можно произвести своими руками.

    Подготовительные работы

    Необходимый для работы инструмент:

    Для резки листов лучше всего использовать пилу по металлу или специальный электроинструмент, который предназначен для резки металлического листа, покрытого полимерным составом. Для фиксации листов применяются кровельные саморезы.

    Помимо инструментов, необходимо заранее заготовить расходные материалы:

    Для резки листов лучше всего использовать пилу по металлу или специальный электроинструмент.

    • карнизную планку;
    • ветровую планку;
    • конек;
    • металлочерепицу;
    • планку ендовы;
    • вентиляционные проходы;
    • гидроизоляционную и пароизоляционную пленку;
    • уплотнитель под конек;
    • софит для подшивки карнизного свеса .

    Определение формы и размера крыши

    Перед тем как положить металлочерепицу своими руками, нужно определить форму и размер крыши.

    Перед тем как положить металлочерепицу своими руками, нужно определить форму и размер крыши. С этой целью измеряется диагональ скатов. При их совпадении проведение дополнительных работ не требуется. Если же показатели получились различными, во время работы придется выравнять линию, образующую край свеса листов и нижний край деревянной обрешетки.

    На этом этапе выполняется проверка крыши на плоскостность и прямоугольность, для чего замеряются диагонали скатов. Если дефекты несущественные, их можно скрыть доборными элементы со стороны торца.

    Длину листов металлочерепицы определяет ширина ската, начиная от карниза и заканчивая коньком. Ширина определяется с учетом свеса листа с карниза на 40 мм. При ширине равной 6 м, листы придется разрезать минимум на два куска. При этом укладываться они должны будут внахлест 150 мм. Если крыть крышу длинными листами, получится меньше стыков, но работать с ними неудобно.

    Схема вентиляции крыши из металлочерепицы.

    Во время перепадов температуры внутренняя поверхность такой крыши покрывается конденсатом. К тому же испарения, которые поднимаются из внутренних помещений, преобразуются в воду под действием холодного воздуха. Как известно, избыток влаги способствует намоканию утеплителя, что приводит к потере его технических характеристик, гниению стропил и обрешетки и образованию наледи. Этого не случится, если, перед тем как уложить металлочерепицу, устроить теплоизоляцию и защитить ее от образования конденсата посредством гидроизоляционной пленки. Cо стороны помещения крышу необходимо защитить с помощью пароизоляционной пленки.

    Удалить влагу с подкровельного пространства можно с помощью естественной вентиляции. Поэтому очень важно обеспечить прохождение воздуха от карниза к коньку. Для этого между покрытием кровли и гидроизоляции с использованием обрешетки устанавливается вентиляционный зазор, высота которого должна быть не менее 40 мм.

    Устройство гидротеплоизоляции

    Перед тем как начать класть черепицу. необходимо осуществить стяжку элементов несущей стены и позаботиться о гидроизоляции. Только после этого можно будет приступать к устройству обрешетки.

    Гидроизоляционный материал, в качестве которого используют пленку, кладут на стропила под контрбруски. Между стропилами можно сделать провес не более 20 мм. Крепится пленка с помощью механических сшивателей и скоб. Вместо них можно применить оцинкованные гвозди.

    Гидроизоляционная пленка с абсорбирующим покрытием укладывается над помещением. Это позволит избежать появление конденсата в нижней части металлочерепицы.

    Пленка выпускается в рулонах, что значительно облегчает процесс укладки. Их раскатывают на стропилах таким образом, чтобы самый первый слой свисал с карниза на 20 мм. Все последующие слои накладываются внахлест.

    Не нужно забывать о том, что крышу, для покрытия которой использовали металлочерепицу, требуется утеплить. Теплоизоляционные плиты размещаются между стропилами. В некоторых случаях выполняются вентиляционные зазоры между плитами. Утеплитель закрепляется строительным степлером.

    Строительство обрешетки

    Чтобы правильно уложить черепицу на крышу своими руками, необходимо соорудить надежную и качественную обрешетку, для чего используются брусья сечением 50х50 или доски 30х100 мм.

    Важно! Материал, используемый для устройства обрешетки, должен быть предварительно обработан антисептиком.

    Схема устройства обрешетки.

    Обрешетка строится следующим образом:

    1. Поверх гидроизоляционной пленки к стропилам прибиваются бруски контробрешетки, а уже к ним — брусья или доски обрешетки.
    2. Первый брус, который должен быть толще других на 10 мм, крепится от карниза.
    3. Расстояние от первого бруса до середины второго должно составлять 300 мм.
    4. Шаг по осям последующих брусьев составляет 30-40 см.
    5. По периметру мансардных окон и дымоходов обрешетка делается сплошной.
    6. Коньковая планка с каждой стороны обивается двумя дополнительными брусьями.
    7. Торцевые планки приподнимаются на высоту волны черепицы.

    Как правильно крыть крышу металлочерепицей? Способы монтажа

    После того как обрешетка будет полностью готова, можно будет приступить к укладке металлочерепицы своими руками .

    От того, насколько правильно будет выполнена работа, зависит долговечность и надежность конструкции. Поэтому очень важно придерживаться определенных правил, которые помогут уложить металлочерепицу своими руками .

    Первый лист покрытия необходимо выравнивать по торцу кровли.

    Первый лист покрытия выравнивается по торцу кровли, после чего закрепляется возле конька саморезом. Вынос листа по отношению карниза не должен превышать 40 мм.

    Следующий лист нужно уложить на крышу внахлест на первый, при этом двигаться необходимо справа налево. Также можно подложить край второго листа под край самого первого.

    Металлическое покрытие соединяется между собой саморезами в верхней части нахлеста. Крепить к обрешетке их нельзя, так как они должны иметь возможность поворачиваться вместе.

    Третий лист крепится аналогично второму. После того как все три листа будут скреплены между собой, правильно будет выполнить их выравнивание строго параллельно карнизу.

    Для того чтобы выполнить стыковку кровельного материала по длине, необходимо для начала уложить два листа нижнего ряда, а уже поверх них — два листа верхнего. Соединение и выравнивание листов выполняется строго по торцу крыши.

    Нижний лист покрытия крепится оцинкованными саморезами через одну волну в ее подошву. Все остальные ряды крепежных элементов вкручиваются в шахматном порядке через волну.

    Боковые нахлесты черепицы закрепляются по гребням каждой волны. При расчете количества саморезов нужно учитывать, что на 1 кв. м крыши уходит не менее 8 штук.

    Устройство дополнительных элементов кровли

    После того как на крышу будет уложена металлочерепица своими руками, нужно переходить к креплению дополнительных элементов.

    Дополнительные элементы кровли, помимо своего основного предназначения, придадут ей законченный вид.

    Держатели водосточного желоба правильно будет установить на металлочерепицу в соответствии с рекомендациями, которые в обязательном порядке прилагаются в инструкции к деталям водостока, согласно которой его необходимо уложить на нижний брусок обрешетки.

    При креплении держателей своими руками нужно учитывать, что край желоба должен располагаться на 30 мм ниже края настила. Это позволит исключить повреждения желобов во время схода снега с кровли.

    Важно! Металлочерепица — очень хрупкий материал. Поэтому ходить по нему нужно очень аккуратно. На ноги желательно одевать мягкую обувь, чтобы избежать повреждения материала.

    Крепление торцевых и коньковых планок

    Металлочерепицу с торцевой стороны в обязательном порядке снабжают планками. Их крепление правильно будет осуществлять с шагом в 50 см с помощью саморезов. Между ними предусматривается нахлест, равный 50 мм. При возникновении необходимости их можно будет подрезать.

    Также металлочерепицу, уложенную на кровлю, дополняют коньковыми планками, которые бывают двух типов: плоского и круглого сечения. Установка доски круглого сечения нужно начинать с крепления посредством конусных заклепок или плоских заглушек. Установка коньковой планки первого типа производится без использования заглушек.

    Установка доски осуществляется на фигурный уплотнитель, уложенный на конек. Предварительно в нем должны быть сделаны вентиляционные устройства. Планка должна крепиться специальными саморезами, длина которых достигает 8 см. Нахлест между ними должен быть не менее 10 см.

    Чтобы обеспечить безопасное передвижение по кровельной конструкции, правильно на уровень карниза закрепить специальную решетку ограждения. Стоит отметить, что под нее необходимо выполнить сплошную обрешетку.

    Как укладывать металлочерепицу: пошаговая инструкция

    Металлочерепицу от других материалов, предназначенных для отделки кровельной конструкции, отличают выигрышные технические характеристики. Плюс ко всему если изучить все тонкости и особенности монтажа данного материала, то укладывать его окажется не так уж и сложно. Чтобы весь процесс прошел правильно, можно изучить видео- и фотоинструкцию, не лишней будет и подробная схема, которая позволит выполнить все работы своими руками.

    Преимущества металлочерепицы

    1. Данное покрытие обладает небольшим весом, что в среднем составляет от 4 до 7 кг на один квадратный метр и многократно снижает нагрузку кровли на здание.
    2. Богатая палитра цветов позволит укладывать металлочерепицу именно в том оттенке, который будет идеально гармонировать с фасадом и отлично впишется в общий дизайн экстерьера.
    3. Материал обладает достаточно высокой прочностью, которая обеспечивается за счет толщины самого листа, а также ребрами жесткости. Так, если стропила размещать на метровом расстоянии один от другого, а шаг обрешетки сделать равным 0,3 метра, то 0,5-миллиметровая черепица сможет выдержать нагрузку до 250 кг на квадратный метр.
    4. Металлочерепица способна выдерживать различные перепады температуры, за счет того, что тепловое расширение этого материала минимально.
    5. Она не имеет в своем составе каких-либо вредных компонентов, которые бы выделялись во время ее нагревания под воздействием солнечных лучей.
    6. При необходимости в частичном ремонте привести в порядок подобную крышу не составит абсолютно никакого труда.
    7. Стоит отметить такую положительную характеристику металлочерепицы, как способность обеспечивать гидроизоляцию.

    Однако, как и любой другой материал, этот также имеет свои недостатки. Единственный минус заключается в том, что монтируя металлочерепицу, стоит сразу же позаботиться и о звукоизоляции, для которой применяется какой-либо утеплитель.

    Особенности монтажных работ

    1. В большинстве случаев инструкция, информирующая, как правильно укладывать данный кровельный материал, представлена в виде электронных чертежей. Как правило, такие пособия достаточно простые и доступные, поэтому разобраться с правилами проведения монтажных работ можно самостоятельно. Так, следуя пошаговым рекомендациям, возвести кровлю удастся даже новичку в этом деле. Особое внимание необходимо уделить стыковке листов, а также, какой именно стороной нужно укладывать металлочерепицу Монтеррей.
    2. Все имеющиеся срезы и царапины следует закрашивать.
    3. Особое внимание необходимо уделить возведению кровли вокруг печной трубы, если таковая имеется.
    4. Осторожность при создании покрытия посредством металлочерепицы следует соблюдать, так как она предполагает движение на профилированной кровле исключительно по вогнутым волнам, по которым идут саморезы. Ходить по крыше, где вы монтируете металлочерепицу, нужно только в обуви с мягкой подошвой, а мусор и стружку необходимо сметать мягкой щеткой, не царапающей покрытие.
    5. Следует позаботиться о заземлении такой крыши.
    6. Спустя три месяца необходимо сделать финишную подтяжку саморезов, которые могут ослабнуть в результате снега или ветра.
    7. После того как вы установите металлочерепицу, после надо соорудить еще и водосток.

    Технология укладки

    Чтобы разобраться с тем, как правильно нужно сооружать подобную крышу, следует руководствоваться пошаговой схемой, представленной ниже:

    • создание основания. Нет необходимости устанавливать усиленную основу, когда можно обойтись самой обыкновенной обрешеткой либо же уложить ее на старые кровли из деревянного гонта либо щепы. Листья металлочерепицы крепятся на шурупы, устойчивые к коррозии. Также нет необходимости в процессе заранее делать отверстия. Рассчитывать шаг обрешетки следует с ориентиром на размер черепицы. Он должен быть таким, чтобы можно было вкрутить шуруп в доску, а не в пустоту. Однако на данном этапе также необходимо учитывать и размещение оконных конструкций – не нужно размещать стропила прямо над окном;
    • теплоизоляция. Процесс установки черепицы подразумевает также и создание слоя теплоизоляции, позволяющей избавить жителей дома от шума дождевых капель;
    • укладка листов металлочерепицы. На этом этапе не обойтись без рулетки, шуруповерта, маркера, длинной рейки, а также молотка. Плюс ко всему понадобятся ножницы, пила дисковая, оснащенная твердосплавными зубьями, и электрический лобзик;
    • монтаж аксессуаров. Все комплектующие элементы, так же как и сами листы, монтируются внахлест. Что касается крепления необходимых деталей, которые призваны задерживать снег, то устанавливать их необходимо в каждую волну, при этом в месте самого крепления под черепицу следует проложить бруски.

    Правила укладки металлочерепицы

    Не забудьте снять защитную пленку сразу после монтажа, если таковая имеется.

    При монтаже следует аккуратно ходить по металлочерепице в мягкой обуви (либо в обуви на мягкой подошве). При ходьбе по профилированным листам следует наступать в местах обрешетки. При ходьбе вдоль листа — наступать в прогиб волны, поперек на складку профиля.

    Общие правила крепления металлочерепицы (рис. 62):

    • лист крепится в прогиб волны в местах прилегания к обрешетке;
    • к начальной решетине нижние листы крепятся над ступенькой через волну;
    • к остальным решетинам листы крепятся как можно ближе к ступеньке снизу;
    • со стороны торцевой доски листы крепятся в каждую волну;
    • все листы следует притянуть к каждой решетине;
    • в местах нахлестов листов для крепления вертикального перехлеста листы крепятся между собой короткими саморезами (19 мм) в спад волны.

    рис. 62. Правила крепления металлочерепицы

    Другими словами, саморезы надо закручивать плотно, но не раздавливая полностью уплотнительную прокладку. По периметру ската крепеж ставится в прогиб каждой волны. Далее крепеж осуществляется к каждой решетине с шахматным расположением саморезов. Максимальное приближение к ступеньке волны делает их незаметными, так как они находятся в тени. В нахлест металлочерепицы саморезы лучше вкручивать под углом, так листы лучше подтягиваются друг к другу. Средний расход кровельных саморезов — 6–8 штук на квадратный метр и 3 штуки на погонный метр аксессуаров с каждой стороны.

    Применение неоцинкованных саморезов, саморезов без шайбы с EPDM-резиной приводят к проникновению влаги в подкровельное пространство, коррозии профилированных листов и снижению прочности крепления. Неправильное крепление саморезов — к разбалтыванию крепления, неплотному прилеганию листов друг к другу и образованию заметного шва.

    Аксессуары крепятся в каждую поперечную волну с шагом 350 мм или в продольную через одну волну в верхний гребень. Для закручивания саморезов лучше всего пользоваться шуруповертом или дрелью в режиме низкой скорости вращения патрона.

    Для резки металлочерепицы используйте ножовку по металлу или электролобзик с лезвием для металла. Допускается резка ручными ножницами или вырубными электроножницами. Не пользуйтесь углошлифовальными машинами с абразивным кругом (болгаркой) — покрытие утрачивает свои антикоррозийные свойства вследствие прожигания покрытия и налипания металлической стружки на поверхность.

    Применение болгарки с абразивным кругом для резки профилированных изделий с полимерным покрытием приводят к выжиганию оцинкованного слоя в месте среза, в результате чего увеличивается скорость коррозии на срезе и происходит отслоение полимерного покрытия, коррозия металлических частиц, прилипших к листу после резки, почернение полимера.

    Пользуйтесь баллончиками для подкрашивания образовавшихся в процессе монтажа срезов, потертостей, повреждений полимерного покрытия.

    Между листами металлочерепицы в местах перехлеста во время дождя может возникнуть капиллярный эффект — когда влага просачивается, поднимаясь между плотно прижатыми листами выше уровня стока воды. Для того чтобы этот эффект не возникал, на всех листах металлочерепицы делают капиллярную канавку, которая обеспечивает свободный сток попавшей под лист воды либо воды образовавшейся на внутренней поверхности листа в результате конденсирования водяного пара. Металлочерепица производится как с двойной, так и с одинарной капиллярной канавкой, как с левой, так и с правой стороны. Капиллярная канавка каждого листа должна быть накрыта последующим листом.

    При многорядной укладке стыкуется до четырех листов толщиной 0,4–0,5 мм. Наложенные друг на друга в одном ряду, они получают все увеличивающееся смещение, на десятиметровом карнизе до 3 см. Поэтому металлочерепицу желательно укладывать с небольшим поворотом против часовой стрелки (по часовой — для листов с капиллярной канавкой справа), стремясь, чтобы левые (правые) углы листов в одном ряду находились на одной прямой. Величина смещения листа при повороте — 2 мм. Если листы укладываются длинными полотнищами, но в один ряд (без стыков по высоте ската), то никаких поворотов листов делать не нужно.

    Укладку листов проводят после размещения первого листа как влево от него, так и вправо. Главным критерием выбора направления является удобство монтажа. Начинают со стороны, где нет скосов, срезов, необходимости обреза листа, и укладывают в сторону примыкания другого ската, то есть к косому коньку или к ендове между скатами.

    При монтаже лист накрывает одну волну предыдущего листа, закрывая капиллярную канавку. При укладке с подсовыванием листа, чтобы закрыть капиллярную канавку, край следующего листа подкладывается под волну предыдущего. Это немного облегчает укладку, так как лист фиксируется другим листом, предотвращая сползание последнего листа, однако при таком варианте укладки велика вероятность повредить покрытие.

    Какой бы сложной не была геометрия ската, листы выравнивают строго горизонтально по линии карниза со свесом, рекомендуемым изготовителем черепицы. Общее правило: металлочерепица собираются в блок из 2–4 листов (листы скрепляются между собой короткими саморезами) и как можно выше крепится к обрешетке одним саморезом. Таким образом появляется возможность вращать весь блок относительно этого самореза и выравнивать листы по карнизу и боковой кромке ската.

    рис. 63. Последовательность укладки листов металлочерепицы в один ряд

    При укладке листов в один ряд (рис. 63) разместите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом у конька (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Если покажется, что листы «не стыкуются», следует сначала приподнять лист над другим, а затем, слегка наклоняя лист и двигая снизу вверх, укладывать складку за складкой и скреплять шурупом по верху волны под каждой поперечной складкой. Таким образом уложите три или четыре листа, скрепив их между собой, выровняйте блок листов по линии карниза (не забывайте про свес) и закрепите листы к обрешетке. Последний в ряду лист не крепите, пока не разложите и не выровняете следующий блок листов.

    При монтаже листов в несколько рядов (рис. 64) справа налево уложите первый лист, выровняйте по карнизу и по торцу, затем наложите второй лист (поверх первого), закрепите его временно одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами. Стык верхнего и нижнего листов фиксируется винтами в вершину волны через волну. Уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист над третьим. Листы между собой соединяются короткими саморезами в верхней части перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего лист у конька крыши. Выровняйте весь блок по карнизу и торцу, а затем окончательно крепите листы к обрешетке. После укладки и закрепления первого блока из четырех листов к нему раскладывается и закрепляется следующий блок.

    рис. 64. Последовательность укладки листов металлочерепицы в несколько рядов (два варианта)

    Возможен и другой вариант монтажа. Уложите первый лист, выровняйте по карнизу и торцу ската, временно прикрепите одним саморезом в верхней части (по центру листа), затем сбоку наложите второй лист, выровняйте относительно первого, листы скрепите между собой. Уложите третий лист поверх первого и скрепите листы между собой. Выровняйте весь блок по карнизу и торцу ската, поворачивая его при необходимости вокруг самореза, ввернутого в первый лист. После выравнивания закрепите весь блок и монтируйте к нему следующие листы металлочерепицы.

    При выравнивании блока из 3–4 листов, скрепленных между собой, возможно потребуется их немного повернуть. В связи с тем, что блок держится на одном шурупе, не рекомендуются соединять в блок более четырех листов. Кроме того, большое количество листов сделает блок слишком тяжелым не только для самореза, но и для работающих.

    При укладке листов на треугольном скате (рис. 65) перед началом монтажа необходимо разметить центр ската и провести через него ось. Затем отметить такую же ось на листе и совместить оси на скате и листе. Закрепить лист одним саморезом у конька. От него в обе стороны продолжить монтаж по принципам, описанным в предыдущих вариантах.

    рис. 65. Последовательность укладки листов металлочерепицы на вальмовых крышах

    На треугольных скатах, в ендовах, на косых хребтах необходима обрезка листов. Чтобы удобно разметить листы, можно соорудить так называемый «черток». Надо взять четыре доски, уложить две из них параллельно друг другу и скрепить их оставшимися двумя досками поперек. Крепление должно быть шарнирное, а не жесткое. Расстояние между внутренней стороной левой доски и внешней стороной правой доски делают равным рабочей ширине листа кровли — 1100 мм. Для работы инструментом обрезаемый лист укладывают на уже смонтированный, «черток» одной стороной укладывают на хребет крыши или в ендову, а по другой очерчивают линию отреза. При разметке линии отреза поперечные доски «чертка» должны быть расположены строго горизонтально.

    Листы на ендовах размечаются так же. После монтажа целого листа сверху на него укладываем лист, который необходимо обрезать. Устанавливаем «черток», поворачивая шарнирно закрепленные доски. Внутренняя сторона вертикальной доски должна лежать на ендове, а поперечные доски должны быть установлены горизонтально. Если эти условия выполнены, проводим линию разметки на незакрепленном листе. Линия разметки проводится вдоль внешней стороны другой вертикальной доски, не лежащей на ендове. Снимаем лист, обрезаем по разметке и укладываем рядом с закрепленным листом. Монтаж следующих листов проводится аналогично.

    Монтаж сквозных выходов на кровлю должен осуществляться с помощью проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят специальные проходные элементы, например, Vilpe, они монтируются в соответствии с прилагаемыми к ним инструкциями. Места прохождения через гидро-, тепло- и пароизоляцию необходимо загерметизировать с помощью клейкой ленты, стыки между элементами заполнить силиконовым герметиком. Обычно ленты и герметик входят в комплект проходных элементов.

    Оформление выступающих слуховых окон (коротких ендов) аналогично оформлению стыков скатов. Вначале укладываются нижние ендовы (рис. 66), затем черепица, потом верхние ендовы. Так как здесь велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, то в узел необходимо проложить универсальный либо саморасширяющийся пористый уплотнитель. Ендовы нижние немного выводятся за линию фронтона для обеспечения стока воды. Верхние ендовы подрезают.

    рис. 66. Оформление коротких ендов кровлей из металлочерепицы

    Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. Rannila, Mera System, Areco, Grand Line

    Источники: http://1metallocherepica.ru/montazh/kak-pravilno-polozhit.html, http://krovlyamoya.ru/cherepica/kak-ukladyvat-metallocherepicu-poshagovaya-instrukciya-2.html, http://ostroykevse.com/Krovlia/17.html

    stroykrishu.ru

    Технология укладки металлочерепицы на крышу

    Производители металлочерепицы (МЧ) разработали подробную инструкцию для ее монтажа, выполнение рекомендаций поможет избежать ошибок, обеспечит кровле надежность и долговечность.

    Для проведения работ понадобятся следующие инструменты:

    • инструмент для резки стальных листов;
    • шуруповерт;
    • металлическая линейка, рулетка, маркер;
    • крепеж – саморезы с резиновой EPDM-прокладкой, оцинкованные гвозди.

    Правила техники безопасности требуют наличие страховочных поясов, обуви с нескользкой резиновой подошвой, перчаток. Следует очистить близлежащую территорию от строительного мусора и травмоопасных предметов.

    Подъем листов металлочерепицы на высоту:

    • для подъема от земли до карниза устанавливают опоры, по которым МЧ подают наверх;
    • держать листы нужно за стыковочные края, подавать снизу также придерживая за оба края;
    • во время подъема нельзя находиться в зоне их возможного падения.

    Кровельные работы с металлочерепицей проводят в слабо ветреную сухую погоду, в условиях сильного ветра листы приобретают парусность.


    depositphotos

    Подготовка основания

    Монтаж металлочерепицы – завершающий этап кровельных работ, формирующий верхний слой кровельного пирога. Количество и толщина его остальных слоев зависит от того, холодное или отапливаемое помещение располагается непосредственно под крышей.

    Технологии укладки кровельного пирога посвящена отдельная статья, в ней можно прочитать об отличиях в его устройстве для теплой мансарды и холодного чердака.

    Важным моментом монтажных работ является подготовка основания – обрешетки под металлочерепицу. У нее две функции – быть несущей опорой для МЧ и выровнять скатную плоскость стропильной системы.

    Высота брусков контробрешетки должна быть достаточной для циркуляции воздуха между стальными листами и гидроизоляционным слоем. Узнать подробнее о вентиляции кровли из металлочерепицы

    Под металлочерепицу устанавливается разреженная обрешетка, она изготавливается из сухих однородных брусков или досок. По всей площади крыши их высота должна образовывать ровную плоскость, без перепадов. Стандартный шаг между досками обрешетки равен волне металлочерепицы и составляет 35 см.

    Вокруг мансардных окон, дымоходов, ендов обрешетка делается сплошной.

    Порядок установки элементов

    Листы металлочерепицы и доборные элементы устанавливают на обрешетку в следующей последовательности:

    • карнизная планка;
    • нижние элементы ендовы, места примыкания к трубам, стенам, вентиляционным выходам;
    • листы металлочерепицы;
    • торцевые планки;
    • верхние элементы ендовы и места примыкания;
    • коньковая планка.

    Установка карнизных планок

    Перед монтажом металлочерепицы на лобовую доску карниза устанавливается карнизная планка с нахлестом одна на другую 5–10 см. Ее функция – защищать деревянные элементы свеса крыши от конденсата и дождя. Крепится этот элемент оцинкованными гвоздями с расстоянием между ними около 30 см. Края гидроизоляционной пленки выводятся на обрешетку и укладываются поверх карнизной планки.

    После установки карнизной планки и нижних ендов (подробнее тут) начинается последовательный монтаж листов металлочерепицы: от фронтона или от ендов – оба варианта допустимы.

    Способы укладки листов

    Если монтаж ведется слева направо, то край каждого последующего листа МЧ укладывается под предыдущий. Если кровельные работы осуществляют справа налево, то край каждого второго листа накладывают на предшествующий. Величина выступа нижнего края металлочерепицы над карнизом составляет 4–5 см.

    Важный момент – выравнивание длинных листов металлочерепицы по скату. Оно осуществляется не относительно фронтонного торца, а относительно горизонтальной линии карниза.

    Рекомендуется сначала положить лист, зафиксировав у коньковой планки одним саморезом. Затем добавить еще 2–3 листа, скрепить их с первым и между собой в один блок по швам саморезами, не фиксируя к обрешетке. Далее следует выровнять блок относительно карниза и только после этого закрепить окончательно.

    Как правило, металлочерепица поставляется нарезанными листами по длине ската. Если длина листов меньше, монтаж МЧ на крышу производится в несколько рядов.

    Последовательность укладки выглядит следующим образом: фиксируются два листа подряд в первом ряду, а третий помещают над первым во второй ряд. Далее все четные по счету листы – 4, 6, 8 укладываются в первый ряд, а нечетные – 3, 5, 7 – над ними во второй ряд. Стыковка по длине осуществляется с нахлестом в 10 см.

    При необходимости лист металлочерепицы можно отрезать, делают это специальным инструментом. Читайте в статье, чем лучше резать металлочерепицу.

    Применение болгарки запрещено, сильный нагрев расплавляет и выжигает защитное покрытие и лишает гарантии производителя. Места среза во избежание коррозии обрабатывают аэрозольной эмалью для ремонта полимерных покрытий или окрашивают.


    depositphotos

    Крепеж листов

    Листы крепятся в обрешетку кровельными оцинкованными саморезами с прокладкой из EPDM-резины.

    Саморезы нужно завинчивать перпендикулярно обрешетке, чтобы избежать протечек и обеспечить внешнюю эстетику крыши. Их вкручивают в прогиб МЧ в шахматном порядке через одну волну, исключение – первый нижний ряд над карнизной планкой, сюда крепежные элементы ввинчивают в каждую волну.

    Плотное прилегание листов металлочерепицы к обрешетке предотвращает ее вибрацию и излишний шум. Достигается это за счет отсутствия перепадов высот брусков и равномерным расположением крепежных элементов – 6–8 штук на 1 кв. метр.

    Монтаж торцевых планок

    После завершения укладки листов металлочерепицы поверх фронтонных досок устанавливают торцевую планку, которая препятствует попаданию под покрытие бокового ветра и осадков.

    Начинают монтировать планки снизу и продолжают вверх в направлении конька. Крепят их кровельными саморезами с шагом 1 м к фронтону и коньковыми с шагом 30–80 см в деревянную обрешетку поверх металлочерепицы. Для герметичности соединения торцевые планки накладываются одна на другую с нахлестом 10 см.

    Последними устанавливают коньковые планки, верхние планки ендовы и элементы безопасности. Читайте как правильно установить снегозадержатели на металлочерепицу.

    Соблюдение последовательности монтажа, рекомендаций по резке и правил крепления металлочерепицы обеспечит долговечность кровли и сохранит гарантию производителя.

    roof-project.com
