Контактная часть на щупах в обязательном порядке должна содержаться в чистоте, так как присутствие припоя или ржавчины, способствует повышению сопротивления и искажению результатов замеров.

Показания прибора

Мультиметры представлены аналоговыми моделями и приборами цифрового типа. Все тестеры отличаются по функционалу, а также точности получаемых показаний. Популярные аналоговые мультиметры все данные о выполняемых измерениях показывают стрелкой и шкалой. Работа с таким типом прибора не всегда удобна и требует некоторой сноровки, а кроме всего прочего, стрелочный тестер нужно держать в стабильно зафиксированном положении, что не позволит стрелке «скакать».

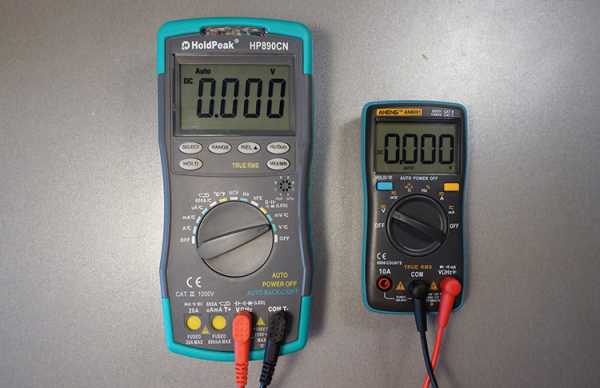

Мультиметр Aneng AN8001

В цифровых мультиметрах результаты замеров, а точнее показания, выводятся на удобный ЖК-экран, и имеют вид интуитивно понятных цифровых значений, что исключает ошибки, которые допускают малоопытные мастера при снятии данных.

Такие тестирующие приборы очень просты в эксплуатации, поэтому получили широкое распространение. Стоимость любого измерительного устройства варьирует в зависимости от качественных характеристик, функционала и точности получаемых показаний. Стандартный тестер позволяет произвести замеры тока, напряжения и сопротивления.

Чтобы правильно считывать цифровые данные результатов замеров, нужно помнить, что при диапазоне измерений 200mV показатели на экране составляют «1», при 2,0V — «1,607», величины 20V соответствует уровень «1,60», а 200V — «1,6».

Большой и маленький тестер

Отсутствие правильных показателей на приборе, может свидетельствовать об употреблении разряженных батарей питания, недостатка активности пользователя и переводе тестера в режим «экономный», неправильном подключении щупов, выходе из строя плавкого предохранителя, а также установке переключателя в ошибочный режим. При необходимости следует выполнить подстройку выбора диапазона ручным способом.

Видео на тему

proprovoda.ru

Как прозванивать мультиметром

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Почему режим называется «прозвонка»

Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер,

Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

Обозначение прозвонки на мультиметре

В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:

Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.

Принцип работы прозвонки

Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.

Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:

I = U / R , где I – Сил тока, U – Напряжение в сети, R — сопротивление

В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.

Что показывает мультиметр при прозвонке

Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.

Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.

Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.

как пользоваться прозвонкой

Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:

Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.

Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:

Прозвонка мультиметром провода

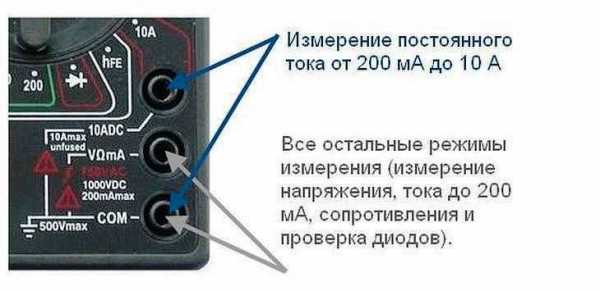

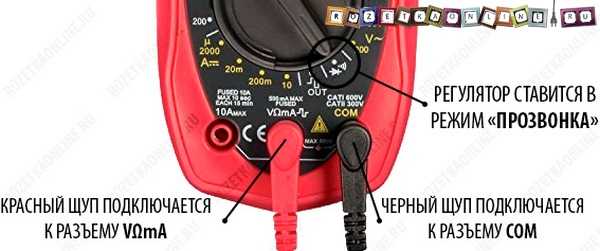

1. Устанавливаем щупы в разъемы мультиметра:

     — Красный щуп в гнездо VΩmA

     — Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.

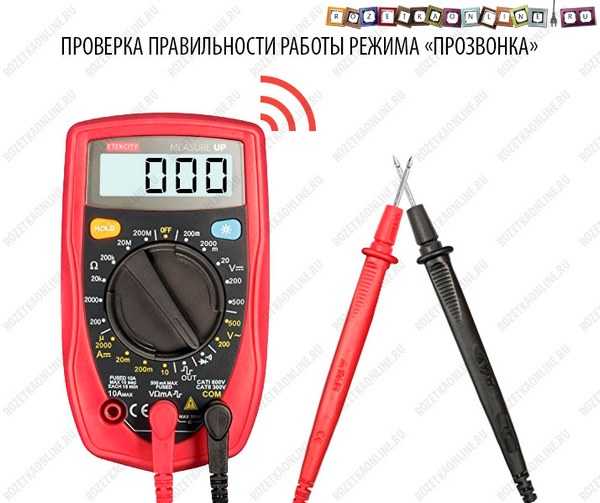

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

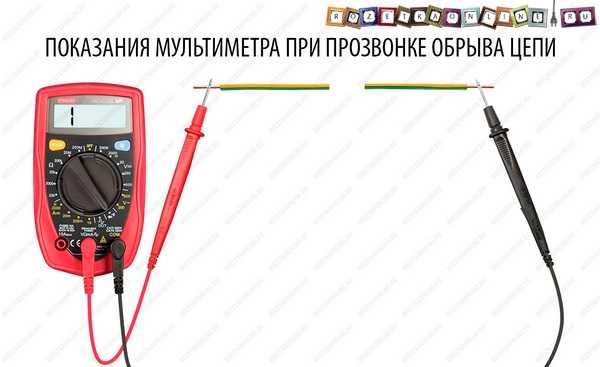

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не перезванивайте под напряжением, даже под небольшим.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

rozetkaonline.ru

Как пользоваться тестером мультиметром правильно

Мультиметр — очень полезное устройство, которое отличается не только простотой использования, но и широким спектром применения. С помощью него чаще всего прозванивают провода электросетей на предмет коротких замыканий и обрывов. Но оно подойдёт и для проверки транзисторов, диодов, фиксации электрических величин при работе устройств. Для этого у мультиметра есть множество режимов под каждый из случаев, а также для удобства можно выбрать один из двух типов — аналоговый или цифровой. Последние сейчас используются чаще, потому что обладают большим функционалом и оборудованы жидкокристаллическим экраном, на который выводятся все показатели измерений. Но их ещё нужно получить и следующие простые алгоритмы для самых распространённых случаев использования помогут быстро освоить этот прибор.

Измерение постоянного напряжения

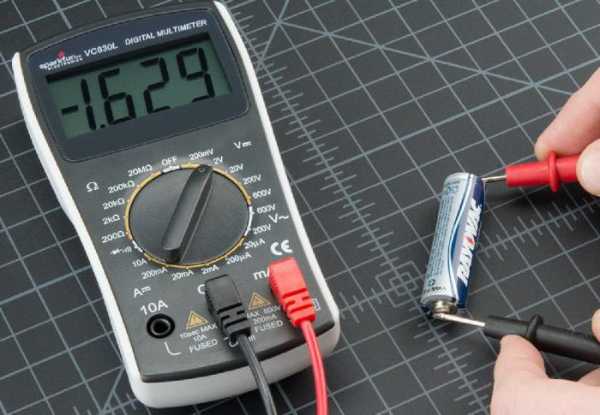

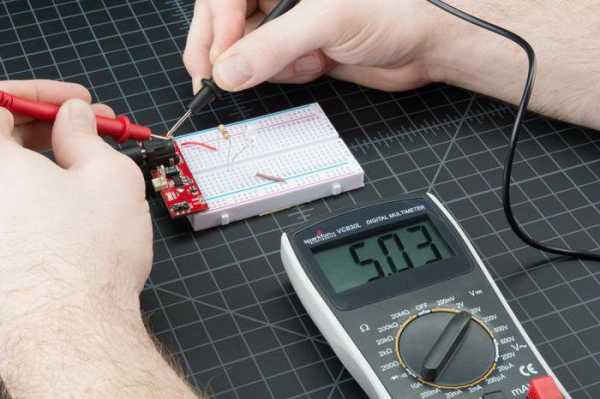

Мультиметр пригодится для фиксации постоянного напряжения. Для начала на нем размещаются щупы — красный — для V/Ω c положительным потенциалом и чёрный — для com с отрицательным потенциалом.

После того как щупы выставлены на тестере, они ставятся на клеммы батареи. Числа на экране показывают значение постоянного напряжения. Когда перед этими цифрами появляется минус, то полярность следует изменить, то есть переместить щупы на места друг друга.

Допустим, что напряжение устройства, которое проверяется, неизвестно. Тогда как пользоваться мультиметром в этом случае, не будет сложным вопросом. Каждую позицию предстоит проверить отдельно, а начинать с максимального значения. Делать это следует до того момента, пока на экране прибора не появится целое число, допустим, 9. Это и будет считаться напряжением батареи. Цифра 1 на дисплее говорит о том, что нужно поднимать уровень, а не сбавлять.

Измерение постоянного тока

Мультиметр пригодится для измерения постоянного тока. Сначала определяется верхняя граница постоянного тока для данной цепи. От этого значения будет зависеть место для щупа красного цвета. Когда показатели не доходят до 200 мА, то гнездо — VΩmA. Если диапазон представляет собой 200 мА-10 А, то этот щуп соединяется с 10 А.

Также перед работой важно лишить напряжения цепь, чтобы не создать опасную ситуация при работе. Особенно это касается второго случая, когда предел будет на 10 А. Иногда производители мультиметров советуют работать на 10 А не более 15 секунд.

Измерение переменного напряжения

Для постоянного напряжения алгоритм практически повторяет алгоритм для переменного напряжения.

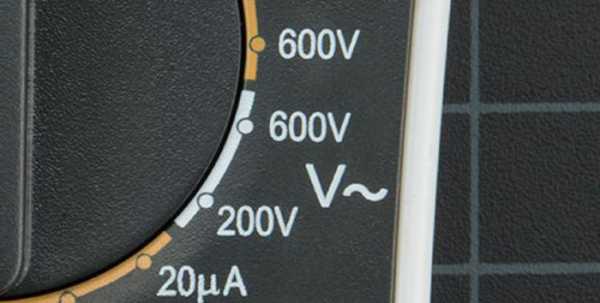

Сначала на приборе ставится край для переменного напряжения, а режим с V- становится V~. Щупы в розетку, причём их расположение не важно, ведь полярности у тока такого вида нет. Показатель может варьироваться, это обусловлено разной загруженностью сети. Для 220 вольт значение между 180 и 240 – вполне обычно.

Измерение переменного тока

Существует следующий алгоритм:

1. Стержни ставят к их гнёздам. Обычно чёрный будет с com, а красный с ma или 10А, рассчитанный на большую силу тока.

2. Далее определяется тип тока, и в этом случае нужен AC – переменный. Иногда в мультиметрах диапазон измерений выбирается сам, но стоит приготовиться установить его своими руками.
3. Щупы ставятся к цепи последовательно.
4. Зафиксировать силу тока можно будет по показателям на приборе.

Измерение сопротивления

Понять, как пользоваться цифровым мультиметром, несложно. Переключатель его теперь перемещается на Ω. После подсоединения стержней к концам катушки можно работать.

Пределом будет средний показатель, например 2 М. Верхнее не должно будет превысить 2 Мом. При появлении нулей порог снижается на позицию. Потому что катушка имеет сопротивление, но показать измерения невозможно из-за неправильного диапазона. Нуль перед каким-то числом значит что следует продолжать снижать. До тех пор, пока не будет число без нулей. Это номинальное сопротивление всей катушки. Иногда бывает обратная ситуация и сопротивление находятся выше предела. Тогда его увеличивают в процессе поиска.

Проверки диодов

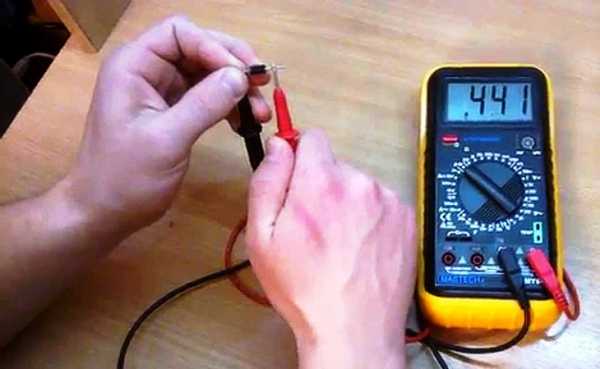

Тест диода не отличается от проверки кабелей, потому что здесь тоже предстоит определить, есть у него сопротивление или нет.

1. Сначала нужен режим омметра.
2. Com-подключение — для чёрного щупа, V/Ω – для красного.
3. Первый соединяется с катодом, а другой – с анодом.
4. На дисплее будет сопротивление.
5. При единице стержни нужно переставить местами на диоде.

Такими измеренями вычисляется исправность диода, единица при включении разных щупов к разным концам говорит о том, что он сломан. А не превышающие единицу величины предполагают замену диода.

Прозвонка лампочек

Лампа накаливания подчиняется следующему алгоритму:

• Мультиметр ставится в режим прозвонки.
• К центральному контакту лампочки подносится любой из пары щупов.
• Второй подносится к боковому контакту.
• Звуковой сигнал сообщает об исправности лампы.

Светодиод проверить этим прибором будет не менее просто. Из-за того, что в его конструкции есть полупроводниковый переход, он пропустит ток в одну сторону, как диод. Чтобы проверить его целостность действуют так:

1. Красный стержень подсоединяется к аноду, а чёрный – к электроду.
2. В этот момент на экране будет величина падения напряжения.
3. При перемене полярности этих чисел не будет.

Если условия выполнены – светодиод исправен. Иногда случается, что напряжение на дисплее есть, диод светится, но его яркость значительно меньше после подключения на место. Такой диод подлежит замене, потому что проблема обычно в дефекте кристалла.

С люминесцентными лампами проверка будет проходить немного сложнее.

• Сначала снять рассеиватель и осмотреть лампу. По краям могут возникнуть почернения, что может говорить о выходе трубки из строя.
• Исследование нитей накала. Это происходит в режиме проверки сопротивления, где процедуру проходит каждая отдельно.
• Сопротивление в 9,2–9,5 Ом говорит о том, что они в порядке. Если на дисплее будет единица, то существует разрыв в цепи, и лампу следует менять.
• Если после проверки лампы показатели в норме, но она всё ещё не зажигается, то проблема может оказаться в чём-то другом, например в окислении контактов. После чистки она может снова заработать.

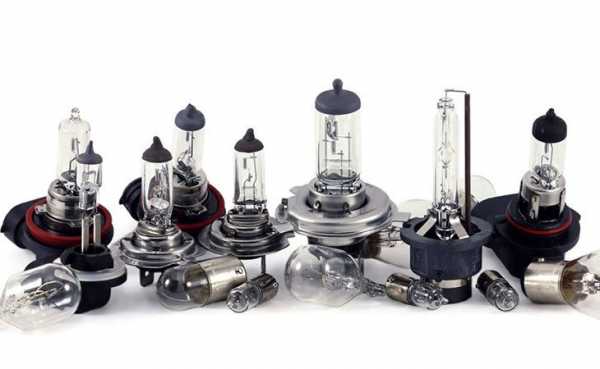

Мультиметром можно проверять и автомобильные лампы. Шаги для этого будут такими:

1. Перед отсоединением ламп подождать остывания электронных систем.
2. Демонтируем фары. Среди ряда лампочек предстоит найти те, которые неисправны, и убрать их.
3. На приборе выставляется минимальное сопротивление.
4. Щупы подсоединяются к лампочке, при этом сами они друг с другом не соприкасаются.

Дисплей покажет сопротивление. Если на нём бесконечное значение или буквы, значит есть неисправность.
Исправные лампы устанавливаются обратно, остальные меняются.

Проверка полевого транзистора

У транзисторов бывают разные типы каналов – n и p. Первые используются чаще, поэтому на их примере и будет объясняться алгоритм исследования.

Чтобы узнать сопротивление у транзистора нужно:

1. Включить режим проверки сопротивления.
2. Предел выставить на 2 кОм.
3. Щупы подключаются к стоку и истоку.
4. Показатели при этом измерении и втором, с переменой мест подключения стержней, по идее должны оказаться почти одинаковыми.

Далее проверяется исток – затвор. Режим должен стать таким же, как и при прозвонке диодов. Провод красного цвета цепляется за затвор, чёрный – за исток. Если всё подключено верно, то показатели упадут примерно до 650 мВ. А если полярности поменять местами, то значение будет бесконечным. Дисплей в этот момент показывает единицу.

Сток-затвор также проверяется. Алгоритм действий повторяет проверку истока и затвора, однако чёрный стержень предстоит зацепить на сток, а красный оставить на затворе. Вычисления будут аналогичными, и при смене полярности тоже.

Проверка транзистора

Тестер устанавливается в режим hfe. Транзистор имеет три выхода — коллектор, эмиттер и базу. На мультиметре есть подходящие для каждого из них обозначения – B для базы, C для коллектора и E для эмиттера.

Чтобы получить показатели транзистора, его концы и вводные точки соединяются согласно расшифровке.

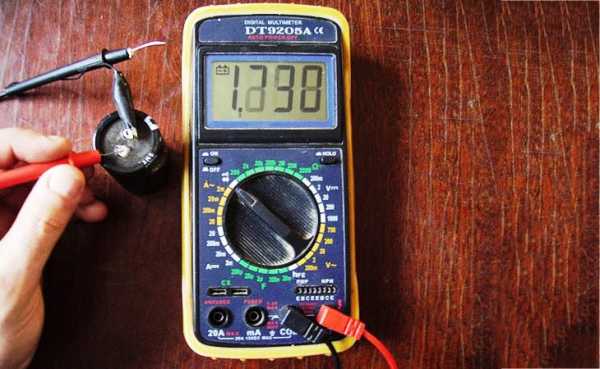

Проверка конденсатора

Сначала проверяются следующие моменты:

Перед началом тестов конденсаторы разряжаются. Для этого их выводы замыкаются. Если этого не сделать, можно вывести устройство из строя.

Выводы щупов, которые сделаны из металла, трогать голыми руками нельзя.
Исследование в режиме омметра – самое надёжное, что можно придумать для поиска неисправности конденсатора. Потому что о его способности к работе можно судить по сопротивлению.

Алгоритм для выпаянного конденсатора такой:

• Устройство ставится в режим омметра.
• Верхняя граница замеров ставится на бесконечное значение.
• На выводах проверяется сопротивление. Если оно отличается от «бесконечно большого», то конденсатор не исправен. Возможно, есть пробой или утечка.

Проверить конденсатор, не выпаивая его из схемы, можно. Просто нужно понимать, как пользоваться мультиметром, и использовать его только для схем без большого напряжения. Для проверки же следует подключить к схеме параллельно проверяемому конденсатору второй исправный с подходящим номиналом.

• Также с помощью этого же прибора есть возможность определить ёмкость конденсатора при необходимости. Обычно у них есть такая функция. Тогда:
• Щупы подсоединяются к гнёздам Сх. Важно соблюдать их полярность.
• Они и выводы проверяемого конденсатора соединяются вместе.
• Числа на экране обозначат ёмкость.

Бывает, что на мультиметре нет подходящих гнёзд. Вместо них есть металлические пластины. Тогда к ним и подсоединяются выводы, помня о полярности.

Прозвонка мультиметром

Само слово «прозвонка» уже может сказать о том, как функционирует тестер в этом режиме. В момент исследования вместе с дисплеем индикация будет происходить и звуком – «звонком». Разобраться, как пользоваться мультиметром легко, следуя таким шагам:

• Сначала свои места занимают щупы. Красный – на VΩmA, чёрный – на com.
• Они включаются к жилам провода по обе стороны.
• Когда повреждений на участке нет, прибор сигнализирует об этом. На дисплее появляются показатели, стремящиеся к нулю.
• Целое число «1» и отсутствие сигнала – признак поломки.

Всё и здесь выглядит довольно просто. Главное — помнить, что сеть не должна быть под напряжением в момент прозвонки.

Проверка аккумулятора

Автомобильный аккумулятор проверяется так:

1. Проверить, выключено ли зажигание автомобиля.
2. Мультиметр должен быть переключён под определение напряжения, предел — 20 Вольт.
3. Щупы соединяются с клеммами АКБ, красный – к «плюсу», чёрный – к «минусу».
4. Можно снимать показания, если всё подключено правильно.

Когда появляется число более 12,7, это означает, что аккумулятор заряжен. Наполовину заряжен он при показателях от 12,1 до 12,5 Вольт. Если значения опустились ниже 11,7 – аккумулятор не будет работать.

Измерения электрических величин

Напряжение измеряется тестером путём его подключения параллельно зоне, где и происходят замеры. Учитывая, что тестер устанавливается для определения напряжения. Показатели будут актуальны только для измеряемого участка, а не для всей цепи.

Свой режим есть и для того, чтобы узнать силу тока. И подключается тестер уже последовательно. Значения, полученные в результате, подойдут для всей цепи.

Сопротивление будет узнать сложнее всего. Цепь освобождается от тока и напряжения, а потом подключается мультиметр. Вдобавок к этому некоторые элементы цепи будут влиять на показатели, поэтому их тоже важно будет отключить.

Напоследок стоит упомянуть, что перед каждым использованием стоит проверять работоспособность устройства. В противном случае вся его работа может оказаться неверной. Сделать это очень просто – нужно просто соединить друг с другом его щупы, и если дисплей покажет нуль, можно начинать работу.

Следуя описанным выше схемам действий, разобраться, как правильно пользоваться мультиметром, не будет сложным. Главное — соблюдать последовательность шагов, соблюдать технику безопасности и тогда любой, даже новичок, сможет оценить всю пользу этого простого, но очень необходимого прибора.

pauk.top

Как правильно проверить и определить сопротивление мультиметром

Человечество начало жить в сфере цифровых технологий. В повседневной жизни повсюду компьютеры, пылесосы, электрочайники, телефоны. Поэтому каждому хоть один раз в жизни приходилось разбираться с непредвиденными поломками. Необязательно быть электриком, чтобы определить разрыв проводов, поломку ТЭНа или утюга. Часто надо просто прозвонить провода или лампочку накаливания, то есть проконтролировать значение сопротивления.

Для выполнения этих задач можно обойтись без сложного оборудования. Вполне подойдет мультиметр. Мультиметр — это многофункциональный измерительный прибор, позволяющий замерять значение силы тока, напряжения и сопротивления.

Особенности измерения сопротивления

Измерение сопротивления проводника основано на законе Ома. В нем сказано, что сопротивление проводника равно отношению напряжения к протекающей силе тока на участке цепи. Формула выглядит следующим образом: Сопротивление = Напряжение / Сила тока.

Единицей измерения сопротивления является Ом. Один Ом сопротивления означает, что по участку цепи протекает ток в один Ампер при напряжении один Вольт.

Поэтому, если пропустить с заданным напряжением ток, заранее измеренный, через проводник, то можно посчитать сопротивление проводника.

Таким образом, мультиметр представляют собой не что иное, как источник напряжения и амперметр для замера силы тока. Шкала амперметра размечена в Омах.

Описание работы мультиметра

На сегодняшний день разработано большое количество мультиметров. Принципиально они разделены на:

• Аналоговые.
• Цифровые.

Аналоговые тестеры выводят измеренные значения на экран со стрелочкой. Некоторые профессионалы до сих пор предпочитают их, хотя эти устройства практически вытеснены с рынка цифровыми тес. На данных устройствах удобней и наглядней наблюдать изменение измеряемых параметров.

Цифровые мультиметры выводят данные на дисплей с цифрами. Эти приборы очень популярны.

Аналоговое устройство хорошо работает на отрезке радиоволн и электромагнитных полей. Им не нужно, в отличие от цифровых мультиметров, автономное питание.

На корпусе аналогового тестера находится переключатель. С его помощью выбирают режим измерения. Переключение диапазонов получается в результате умножения значения на шкале на масштабный коэффициент, который задал переключатель.

Равномерная шкала боится перегрузок. Если у нее значения от нуля до определенного числа, то возможен выход прибора из строя. Это вероятно, если при измерениях существенно выйти за допустимые пределы. Поэтому многие аналоговые мультиметры снабжены логарифмической шкалой, где диапазон возможных измеряемых значений — от нуля до бесконечности.

К прибору подключаются два щупа. Концы щупов похожи на иглы. Иногда для удобства на них надеваются металлические зажимы — «крокодилы».

В бюджетных моделях щупы не очень высокого качества, хотя внешне могут выглядеть эффектно.

При покупке прибора следует обратить внимание на то, чтобы провод был гибким и эластичным. Возле места входа он должен держаться плотно.

Для аналогового мультиметра не требуется источник питания. У него принцип работы как у амперметра.

Когда щупы подключаются к цепи или радиоэлементу, то во внутренних индукционных катушках начинает течь ток. Под воздействием созданных магнитных полей указывающая стрелка на приборе отклоняется на определенный угол и указывает значение на экране.

Цифровой тестер устроен немного иначе. Внутри его корпуса на печатной плате расположена микросхема. Она полностью отвечает за обработку входных данных.

Цифровые мультиметры более точны и выдают меньшую погрешность, чем их аналоговые коллеги.

Элементы контроля и управления размещены на передней панели:

• переключатель режимов и диапазонов;
• ЖК-дисплей;
• разъемы для щупов.

Проверка показателя тестером

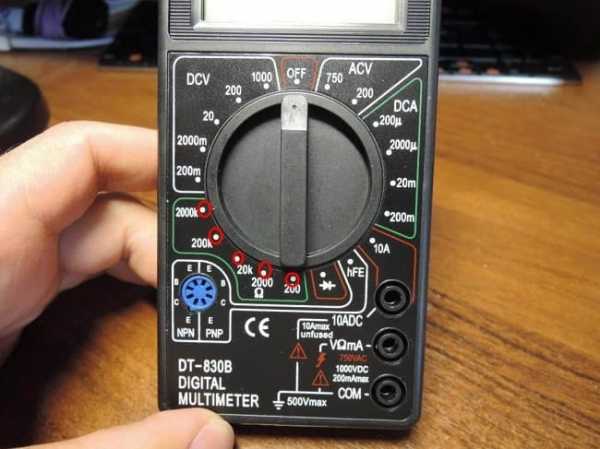

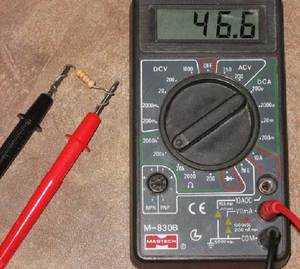

Для перевода мультиметра в режим измерения сопротивления нужно при помощи круговой ручки выбрать сектор «Омега». В этом секторе указаны допустимые диапазоны измерений. Они отмечены метками 200, 2к, 20к, 200к, 2 М, 20 М, 200 М. Эти метки обозначают максимальное измеряемое сопротивление, которое допустимо в этом диапазоне.

Номинал проверяемого элемента должен быть меньше, чем крайне правое значение диапазона, но больше левого. Например, если номинал проверяемого резистора составляет десятки мегаомов, то нужно выбрать диапазон в секторе «Омега» от 20 мОм до 200 мОм.

Если область сопротивления резистора заранее неизвестна, то надо начать измерения с самого большого диапазона. Затем снижать диапазоны, добиваясь нужной точности.

Если выставить диапазон меньше, чем сопротивление элемента, то данные отображаться не будут.

Щупы вставляются в соответствующие гнезда. Черный щуп прибора — в гнездо на тестере с надписью «СОМ» (сокращенно от common — общий), красный же — в то гнездо, рядом с которым имеется обозначение «Омега».

Процесс прозвонки проводов

Перед началом любых прозвонов необходимо проверить работоспособность самого прибора. Не исключено, что в самой измерительной системе есть неполадки или разрывы. Тот же недостаточный контакт щупов. Для проверки концы щупов соединяют друг с другом. Если обрывов в цепи нет и прибор работоспособен, то дисплей отобразит нулевое значение. Иногда значения слегка отклоняются от нуля. Это связано с сопротивлением самих щупов и их клемм.

Существует два способа прозвонки проводов. Использование их зависит от того, есть ли в приборе звуковой сигнал или нет. Если функция звука есть, то соответствующий значок будет нарисован на корпусе.

Прозвонка проста и интуитивно понятна. Надо установить переключатель в режим зуммера и поднести щупы к концам проверяемого проводника. Возможны следующие варианты поведения тестера:

1. Если провод не поврежден, то раздастся звуковой сигнал.
2. Провод может быть целым, но слишком длинным. Тогда его сопротивление будет больше, чем-то, при котором зуммер подает сигнал. Тогда дисплей высветит цифру со значением сопротивления.
3. Если же сопротивление гораздо больше установленного диапазона, то на дисплее появится единица. Следует выбрать другой режим и еще раз произвести измерение.
4. Если в проводнике произошел разрыв, то никакой индикации не будет.

В случае прозвонки радиодеталей аналоговым мультиметром, он выставляется на минимально возможный диапазон измерений. Если при контакте провода и щупов стрелка прибора находится около нуля, значит, обрыва нет.

Перед тем как померить сопротивление, кроме стандартного теста мультиметра, надо провести еще одно тестирование. Необходима проверка реакции поведения тестера на человеческое тело. Некоторые люди обладают низким сопротивлением. Если держать руками щупы в местах, где нет изоляции, то тестер может решить, что измеряемый участок не разорван. Хотя на самом деле, это будет не так.

Нюансы измерения сопротивления

Измерение сопротивления мультиметром очень похоже на прозвонку проводов, но имеет свои особенности.

В первую очередь проверяемую радиодеталь надо выпаять из электроплаты. Или хотя бы одну ножку. Иначе прибор может замерить общее сопротивление сети, а не конкретной детали. Если проверяемая деталь имеет несколько выводов, то она полностью выпаивается из платы.

Перед тем как выпаивать элемент из платы, ее нужно полностью обесточить, вынуть гальванические батареи, выключатели все выключить и разрядить конденсаторы.

Визуально осматривают, проверяя поверхность корпуса. Сгоревшая деталь (особенно резисторы) часто имеет обгоревшие колечки на корпусе, значительные потемневшие участки, признаки оплавления.

Нужно выставить оптимальный диапазон измерений. Некоторые модели тестеров умеют определять его автоматически.

В случае если точность измерений критична, необходимо учитывать погрешности измерения. Например, если на резисторе написано сопротивление 1кОм (1000 Ом), следует учитывать процент допуска. Этот допуск для резисторов равен 10%. В итоге реальные показатели сопротивления будут колебаться от 900 до 1100 Ом.

Тот же самый резистор, проверенный в диапазоне до 2000кОм, покажет сопротивление равное единице. Но если выставить значения диапазона 2кОм, на дисплее тестера высветится более точное число. Например, 0,97 или 1,02.

В некоторых случаях можно провести измерения, не выпаивая деталь с платы. Это используется только в особых случаях. Необходимо проверить, есть ли в электрической схеме шунтирующие цепи. На показания мультиметра влияют полупроводники.

В этом случае требуется изучить принципиальную схему. Чтобы облегчить поиск проблемных участков и деталей, на электросхемах всегда показаны контрольные точки с соответствующими правильными параметрами.

Недопустимо прикасаться во время измерений сопротивления руками к выводам проверяемого элемента. Результат будет предсказуемо неправильный.

Иногда приходится учитывать так называемое переходное сопротивление. Хвостики радиодеталей, чистый припой могут покрываться со временем оксидной пленкой. Рекомендуется немного очистить место контакта или процарапать игольчатым щупом.

Когда измеряется сопротивление, важно правильно интерпретировать данные. Например, возможен вариант, если значение измерения равно максимальному, выставленному как ограничительный предел. Это может указывать на то, что мультиметр сломался. Впрочем, это редкий вариант развития событий. Скорее всего, предел установлен неправильно, и нужно переключателем на корпусе увеличить его.

При сомнениях в правильности полученных значений желательно измерить величину сопротивления заведомо исправного и подписанного подходящего элемента.

Необходимо регулярно проверять состояние гальванической батареи внутри тестера. Со временем и при активной работе батарея разряжается. На практике это приводит к неточным результатам. К тому же погрешность растет пропорционально разрядке аккумулятора.

Особенности действий при изоляции

Узнать сопротивление обычных проводников и радиодеталей сравнительно просто. В случае с изоляцией есть особенности. Неграмотные действия электрика могут привести к очень плохим последствиям. Важное правило: эти замеры должны проводиться в обогреваемых и теплых помещениях.

Если подобные замеры производить на улице при низкой температуре воздуха, есть большая вероятность образования микроскопических льдинок внутри оплетки кабеля. Поскольку вода — это диэлектрик, ее проводимость минимальная. Мультиметры не смогут распознать эти вкрапления. Если кабель с холодной улицы переместить в теплую комнату, то внутри проводки может появиться влажность.

Собственно, измерение сопротивления изоляции кабеля происходит следующим образом: нужно определить нулевой провод, находящийся в распределительном щитке. В конце нулевого провода устанавливается первый щуп. Второй щуп присоединяется к фазовому кабелю. При выполнении замеров желательно отсоединить концы от клемм. Осталось подобрать правильный предел и увидеть на экране значение сопротивления.

После чего значение сопротивления сравнивается с эталонными параметрами. Они размещены в Правилах устройства электроустановок. В приведенных таблицах указаны значения в зависимости от сечения кабеля, его марки и многих других параметров. Если измеренные данные находятся в допустимом диапазоне согласно таблицам, значит, проводка не нарушена. И проблем нет.

Когда нужно выяснить наличие заземляющего контура в проводке, то есть несколько рекомендаций:

• В новых домах значение напряжения в цепочке фаза-заземление выше, чем в фаза-нейтраль.
• Между нулевым кабелем и заземленным возможно небольшое напряжение. Из-за слабого потенциала на нулевом проводе.

В целом измерить сопротивление с помощью современных тестеров несложно. Особенно если это новый цифровой мультиметр. Управление им очень удобно и не требует глубоких профессиональных навыков.

Проверяющему достаточно небольшого набора знаний основ построения электроцепей с уроков физики школьного курса. И конечно же, в любом случае надо соблюдать элементарные требования техники безопасности.

obinstrumentah.info

Как проверить резистор мультиметром на исправность: инструкция

Электрическая цепь невозможна без наличия в ней сопротивления, что подтверждается законом Ома. Именно поэтому резистор по праву считается самой распространенной радиодеталью. Такое положение вещей говорит о том, что знание тестирования таких элементов всегда может пригодиться при ремонте электротехники. Рассмотрим ключевые вопросы, связанные с тем, как проверить обычный резистор на исправность, пользуясь тестером или мультиметром.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

1. внешний осмотр;
2. радиодеталь тестируется на обрыв;
3. осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Маркировка SMD элементов

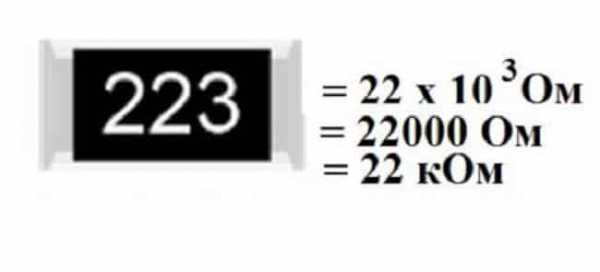

Компоненты навесного монтажа (например, smd резистор, диод, конденсатор и т.д.) стали маркировать цифрами, но ввиду малого размера деталей эту информацию требовалось зашифровать. Для сопротивлений, в большинстве случаев, принято обозначение из трех цифр, где первые две – это значение, а последняя – множитель (см. рис. 3).

Внешний осмотр

Нарушение штатного режима работы вызывает перегрев детали, поэтому, в большинстве случаев, определить проблемный элемент можно по внешнему виду. Это может быть как изменение цвета корпуса, так и его полное или частичное разрушение. В таких случаях необходимо заменить сгоревший элемент.

Обратите внимание на фото сверху, компонент, отмеченный как «1», явно нуждается в замене, в то время как соседние детали «2» и «3» могут оказаться рабочими, но их требуется проверить.

Проверка на обрыв

Действия производятся в следующем порядке:

1. Включаем прибор в режим «прозвонки». На рисунке 5 отмечена эта позиция как «1». Рис. 5. Установка режима (1) и подключение щупов (2 и 3)
2. Подключаем щупы к гнездам «2» и «3» (см. рис.5). Несмотря на то, что в нашем тестировании полярность не имеет значения, лучше сразу приучить себя подключать щупы правильно. Поэтому к гнезду «2» подключаем красный провод (+), а к «3» – черный (-).

Если модель прибора, которым вы пользуетесь, отличается от того, что приведен на рисунке, ознакомьтесь с прилагающейся к мультиметру инструкцией.

3. Касаемся щупами выводов проблемного элемента на плате. Если деталь «не звонится» (мультиметр покажет цифру 1, то есть бесконечно большое сопротивление), можно констатировать, что проверка показала обрыв в резисторе.

Обратим внимание, что данное тестирование можно проводить, не выпаивая элемент с платы, но это не гарантирует 100% результат, поскольку тестер может показать связь через другие компоненты схемы.

Проверка на номинал

Если деталь выпаяна, то этот этап позволит гарантированно показать ее работоспособность. Для тестирования нам необходимо знать номинал. Как определить его по маркировке, было написано выше.

Алгоритм наших действий следующий:

1. Подключаем щупы, так как на предыдущем тестировании.
2. Включаем измерение сопротивления (диапазон приведен на рисунке 6) в режиме большем, чем номинал, но максимально близким к нему. Например, нам необходимо проверить резистор 47 кОм, следовательно, нужно выбрать диапазон «200К». Рисунок 6. Диапазоны измерения сопротивления (отмечены красным)
3. Касаемся щупами выводов, снимаем показания и сравниваем их с номиналом. Если они не совпадают, а это можно гарантировать с вероятностью близкой к 100%, не стоит отчаиваться. Следует учитывать как погрешность прибора, так и допуск самого элемента. Здесь необходимо сделать небольшое пояснение.

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

4. Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как тестировать переменный резистор?

Принцип действий в данном случае не сильно отличается, распишем их на примере детали, изображенной на рисунке 7.

Алгоритм следующий:

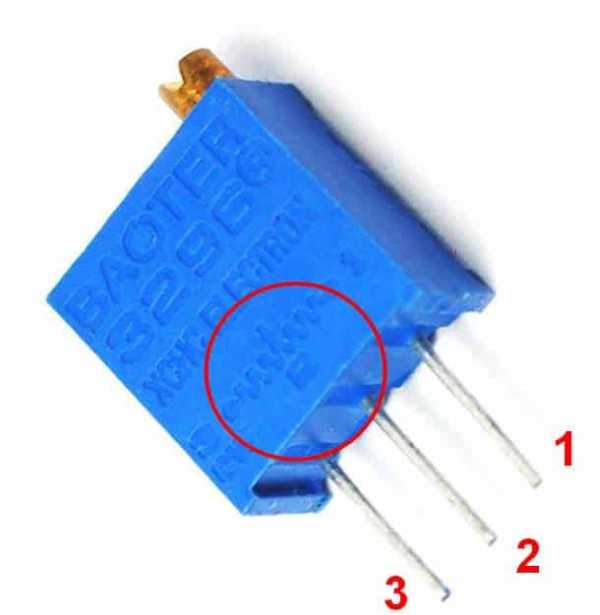

1. Проводим измерение между ножками «1» и «3» (см. рис. 7) и сравниваем полученное значение с номиналом.
2. Подключаем щупы к выводам «2» и любому из оставшихся («1» или «3», значения не имеет).
3. Вращаем подстроечную ручку и наблюдаем за показаниями прибора, они должны меняться в диапазоне от 0 до величины, полученной в пункте 1.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

www.asutpp.ru

Как пользоваться мультиметром для «чайников»? Как прозвонить провода мультиметром

Мультиметр является инструментом для измерения электричества, таким же, как линейка для определения расстояния, секундомер для времени или весы для веса. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины. Большинство мультиметров имеет переключатель, который позволяет выбрать то, что необходимо измерить.

Что измеряет прибор?

Мультиметры способны замерять ток, сопротивление и напряжение, а также контролировать непрерывность цепи, подавая сигнал в том случае, если две вещи электрически соединены. Это пригодится, например, при монтаже проводки и скручивании или пайке проводов. Звуковой сигнал указывает, что соединение есть, и ничего не разъединилось. Также прибор можно использовать для того, чтобы убедиться, что электрическая связь между двумя проводниками отсутствует. Это поможет выявить короткое замыкание.

Мультиметром можно тестировать диоды. Они подобны одностороннему клапану, пропускающему ток лишь в одну сторону. У разных производителей реализация может отличаться. При работе с диодами, если нет уверенности в том, как он включен в цепь, либо в его исправности, возможность проверки будет как нельзя кстати. Если тестер-мультиметр имеет данную функцию, чтобы выяснить, как именно она работает, следует прочитать инструкцию.

Более дорогие приборы могут, например, проверять работоспособность и замерять характеристики конденсаторов и транзисторов.

Азы электротехники

Информация о том, как пользоваться мультиметром, для «чайников». Сопротивление, напряжение, ток – параметры, которые могут быть измерены в единицах, обозначаемых символами. Например, расстояние выражается в метрах или символом м. В электронике это:

1. Напряжение выражает, с какой силой электроны проталкиваются по цепи. Большее значение эквивалентно приложению большего усилия. Измеряется в вольтах (V).
2. Сила тока выражает, сколько по цепи движется электронов. Большее значение соответствует большему расходу электричества. Измеряется амперами (А).
3. Сопротивление выражает, как трудно электронам проходить через что-то. Чем оно выше, тем сложнее проходить току. Выражается в омах (Ω, омега).

Символ, обозначающий единицу измерения, отличается от переменной в уравнении. Например, закон Ома выражается как:

• U = IR, где I – ток, U – напряжение и R – сопротивление.

Вольт, Ампер и Ом обозначаются V, A, Ω.

Чтобы понять, как пользоваться мультиметром, для «чайников» будет полезно привести в помощь простую аналогию. Ток подобен движению воды в трубе. Больший ее расход означает больший ток. Давление, создающее движение воды, – это напряжение; более высокое давление сильнее «проталкивает» воду, увеличивая ток. Сопротивление – как препятствие в трубе. Например, через трубу, забитую мусором, вода будет течь с трудом. Сопротивление ее будет больше, чем у трубы, свободной от препятствий.

Переменный и постоянный ток

Еще одна информация, которую необходимо усвоить до того, как пользоваться мультиметром. Для «чайников» будет интересным узнать, что постоянный ток движется в одном направлении. Его источником может быть, например, обычная батарея. Различные мультиметры по-разному обозначают постоянное напряжение и ток. Как правило, это DCV и DCA, или прямая черта над V и А.

Переменный ток изменяет направление движения много раз в секунду. В домашней сети это происходит 50 раз (в США – 60 раз в секунду). В разных мультиметрах переменное напряжение и ток обозначаются по-своему. Как правило, ACV и АСА, или волнистая линия (~) рядом или выше V и А.

Параллельное и последовательное соединение

При пользовании мультиметром необходимо определить порядок его подключения, который зависит от того, что требуется определить. В последовательной цепи ток, протекающий через каждый ее элемент, одинаковый. Таким образом, для его измерения необходимо подключить прибор последовательно. В параллельной цепи каждый элемент имеет одинаковое напряжение. Поэтому, для его измерения мультиметр необходимо подключить параллельно.

Что означают символы на передней панели?

Еще одна информация, которую необходимо знать до того, как пользоваться мультиметром. Для «чайников» будет сложно разобраться во множестве символов на его передней панели, особенно если отсутствуют надписи. Не стоит беспокоиться. Они представлены единицами измерения V, A, Ω.

Большинство мультиметров использует метрические приставки, которые ведут себя в отношении к единицам измерения электричества так же, как с расстоянием и массой. Метр, например, – единица расстояния, километр – 1000 м, миллиметр – 1/1000 м. То же относится к килограммам, граммам и миллиграммам массы. Наиболее часто встречающиеся метрические приставки, используемые в мультиметрах:

• μ (микро)=10^-6;
• m (милли)=10^-3;
• k (кило)=10³;
• М (мега)=10⁶.

Эти метрические приставки используются для Ампер, Вольт и Омов. Например, 200kΩ – двести килоОмов, что соответствует 200 000 Ом.

Установка пределов

Одни мультиметры настраиваются автоматически, другие требуют ручной установки диапазона измерений. В последнем случае всегда следует выбирать диапазон немного превышающий ожидаемую величину. Это похоже на линейку и рулетку. Если нужно измерить что-то, что составляет 60 см в длину, то 50-сантиметровая линейка будет слишком коротка, и придется использовать рулетку.

То же относится и к мультиметру. Допустим, необходимо измерить напряжение батареи AA, значение которого ожидается равным 1,5 В. Есть варианты для 200 мВ, 2 В, 20 В, 200 В, 600 В. 200 мВ слишком мало, нужно выбрать следующее большее значение 2 В. Еще большие варианты слишком велики, их выбор привел бы к потере точности (это как пользоваться 5-метровой рулеткой с сантиметровыми делениями без миллиметровых).

Что значат другие символы?

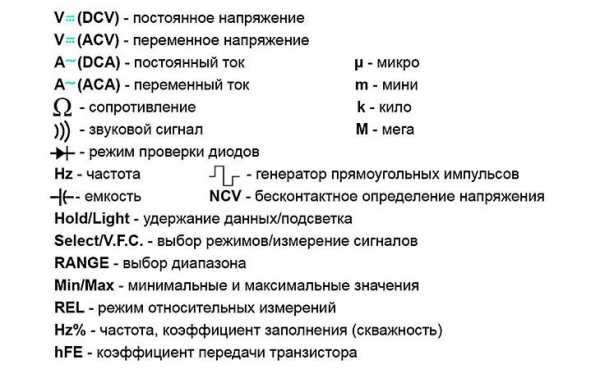

В измерительных приборах часто используются следующие обозначения:

1. Волнистая линия. Располагается около символов V, А вместе с метрическими приставками. Обозначает переменность измеряемой величины.
2. Сплошная линия, пунктир. Располагается рядом или выше V или А и обозначает постоянное напряжение или ток.
3. Серия параллельных дуг. Используется при проверке электрического соединения. О том, как прозвонить провода мультиметром, описано ниже.
4. АС, DC. Вместо линий может использоваться сокращенное наименование переменного (AC) и постоянного (DC) тока.
5. Треугольник с проведенными через него линиями. Используется для тестирования диодов.

Параметры выбора

Каким должен быть хороший мультиметр? Отзывы пользователей позволяют выделить следующие его черты, на которые следует обратить внимание в первую очередь:

• провода не должны обрываться после нескольких использований;
• наличие автоматического отключения;
• удобство расположения кнопок и разъемов;
• автоматический выбор диапазона измерений;
• достаточный по размеру ЖК-экран;
• класс точности;
• диапазоны измерений.

Мультиметр: инструкция по подсоединению проводов

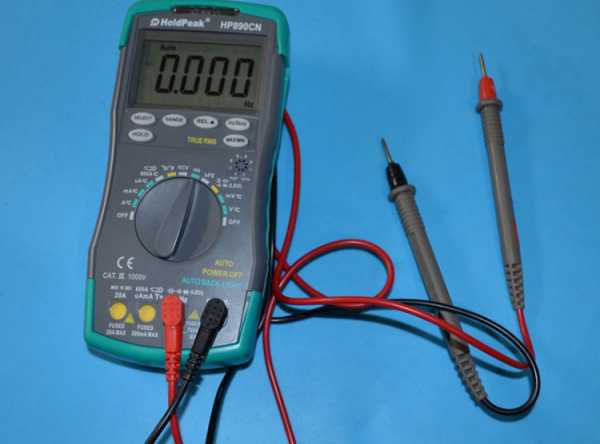

Измерительные приборы продаются вместе с красными и черными проводами со щупами. Один их конец подключается к мультиметру, а щуп используется для тестирования цепи. Красный щуп принято использовать для положительных, а черный – для отрицательных значений.

Хотя проводов только 2, мест для их подключения больше, что может стать причиной путаницы. Способ подключения провода зависит от предмета измерения и модели, поэтому для уточнения следует обратиться к руководству пользователя.

Большинство мультиметров защищено от большого тока предохранителем, который плавится и разрывает цепь. Это предотвратит выход прибора из строя.

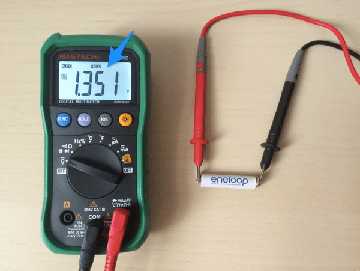

Если приложить щупы к элементу или участку цепи, то цифровой дисплей покажет результат. Переключателем устанавливается напряжение, ток либо сопротивление, а также пределы измерений.

Определение целостности соединения

Как прозвонить провода мультиметром? Для этого необходимо:

• вставить красный провод в разъем Ω, а черный – в COM;
• установить переключатель на символ звукового сигнала в виде параллельных дуг;
• соединить щупы с тестируемыми точками;
• прибор подаст звуковой сигнал, если соединение между двумя щупами существует (т. е. сопротивление близко к нулю), и будет молчать при его отсутствии.

Мультиметр: инструкция по измерению сопротивления

Проблема с резисторами состоит в том, что производители хотят, чтобы пользователи запомнили цвет, которым кодируются их характеристики. Вот как правильно пользоваться мультиметром для определения сопротивления:

• вставить красный щуп в гнездо Ω, а черный – в COM;
• соединить щупы с контактами сопротивления;
• выбрать требуемый предел измерений;
• считать значение.

Если ваш индикатор высветит 1, то предел слишком мал. Необходимо устанавливать переключатель на большее значение до тех пор, пока не будет получено верное показание. Если значение близко к нулю, то предел слишком высок. Его нужно уменьшать до получения реального показания. Если значение по-прежнему 0 на наименьшем пределе, то измеряемое сопротивление имеет нулевое значение.

Определение напряжения

Для измерения постоянного напряжения необходимо:

• вставить красный щуп в гнездо V, а черный – в COM;
• соединить красный щуп с положительной стороной батареи или схемы, а черный – с отрицательной или заземлением;
• установить переключатель пределов в положение измерения постоянного напряжения ожидаемого диапазона;
• считать показания прибора.

На приборе рядом с гнездами указаны максимально допустимые ток и напряжение. При несоблюдении этих значений схема мультиметра может быть повреждена.

Чтобы определить переменное напряжение, необходимо выбрать соответствующий предел. При этом порядок соединения щупов значения не имеет.

Измерение тока

• Вставить черный провод в разъем COM.
• Вставить красный провод в разъем, соответствующий предполагаемому диапазону измерений. Мультиметр 832, например, имеет разъемы для токов до 200 mA и 20 A.
• Установить переключатель пределов в положение измерения постоянного тока предполагаемого диапазона.
• Считать показания.

Следует соблюдать требования по ограничению проверяемого тока, указанные на приборе. В противном случае сработает предохранитель, если он установлен для данного диапазона измерений или схема мультиметра может быть повреждена.

fb.ru

Как проверить двигатель мультиметром

Электродвигатель – основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

• Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
• Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
• Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
• Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
• Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

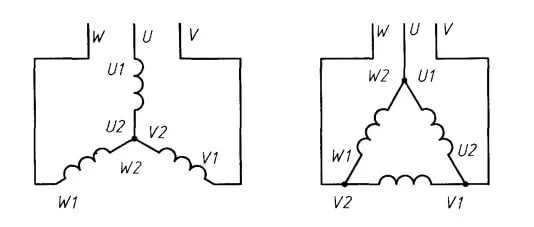

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

• Правильность намотки.
• Качество изоляции.
• Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Двухфазный электрический двигатель

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.

Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.

Проверка коллекторных электромоторов

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

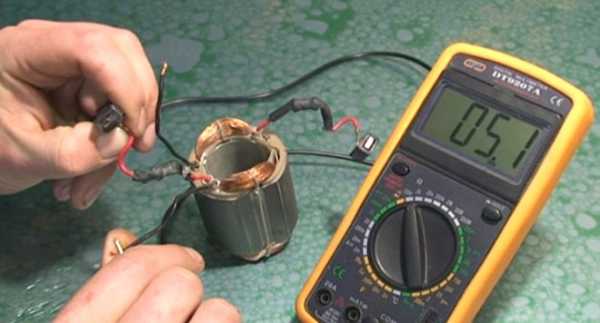

• Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
• Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.
• Проверить статор на целостность обмотки.
• Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.

Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

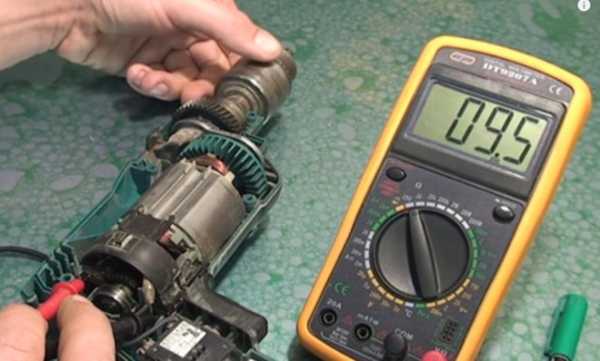

Подробно проверка двигателей электроинструмента показана в этом видео:

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

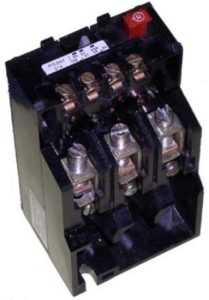

• Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала. Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой. В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера. Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема. Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
• Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе. Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.

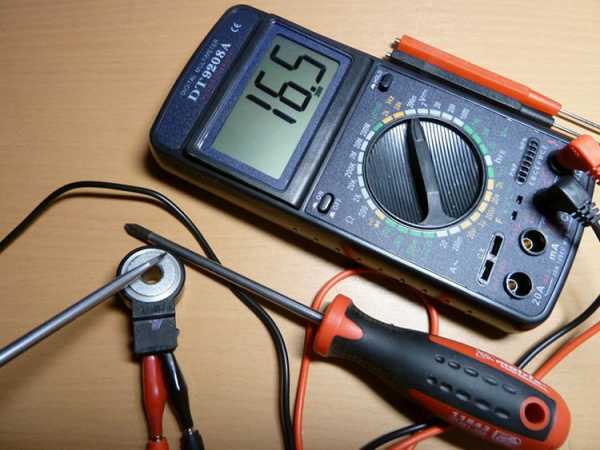

• Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин. Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток. Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание. Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле. Не следует измерять величину электропитания датчика при включенном двигателе. Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик. Для возникновения импульсов на выходе датчика покрутите ось. Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

yaelectrik.ru
