Как на кухне разместить розетки – схемы расположения и установка своими руками

Размещение розеток на кухне: безопасность, надежность и эстетика

Кухня – помещение в доме, где больше всего электроприборов. Здесь нужна и малая бытовая техника, и мощные силовые приборы вроде посудомойки или стиральной машины. Размещение розеток на кухне – это первое, о чем стоит задуматься до установки мебельного гарнитура и техники. Электрические разъемы в этом помещении лишними не бывают, поэтому лучше, чтобы их даже было больше, чем требуется, ведь в дальнейшем на кухне могут появиться новые приборы. Комфорт от использования домашних помощников зависит и от того, что вы просто включаете их в сеть, а не путаетесь в бесконечных переходниках и удлинителях. Да и внешний вид кухни куда приятнее, если её не опутывают провода и кабели.

Размещение розеток на кухне – это первое, о чем стоит задуматься до установки техники.

Сколько розеток нужно

Для размещения розеток на кухне сначала необходимо продумать схему расстановки бытовой техники. Электроприборы бывают стационарными и мобильными. Все они имеют разную мощность. Это нужно учитывать при разработке схемы, ведь некоторые приборы можно включать в одну розетку, а для некоторых необходима собственная линия с выводом на отдельный автомат.

Специальное подключение требуется для следующих приборов:

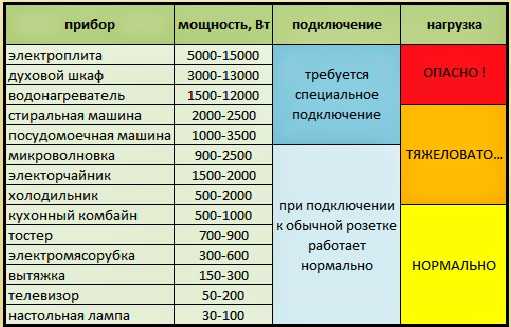

Примерные цифры при размещении розеток на кухне

Отдельные розетки стоит предусмотреть для следующих приборов:

• электрический чайник;
• микроволновка;
• холодильник.

Также свои розетки нужны для техники, которая всегда находится на одном месте. Это, например, телевизор или вытяжка.

Для мобильной мелкой техники розетки можно расположить в одном месте максимально близко к кухонной столешнице.

Для определения количества розеток сосчитайте количество кухонных электроприборов, добавьте пару-тройку для зарядки телефона, подключения пылесоса и других нетипичных для кухни вещей. Если на кухонном гарнитуре имеется подсветка, для неё лучше иметь отдельную розетку. Пускай лучше останутся незадействованные электроточки, чем вам придется ломать голову над тем, куда подключить новый прибор.

Очень важно правильно расположить розетки на кухни

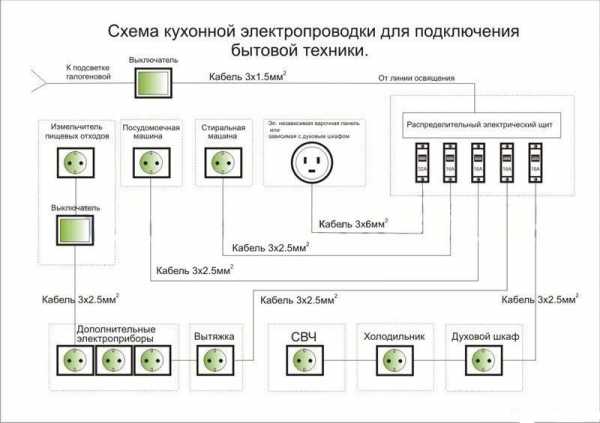

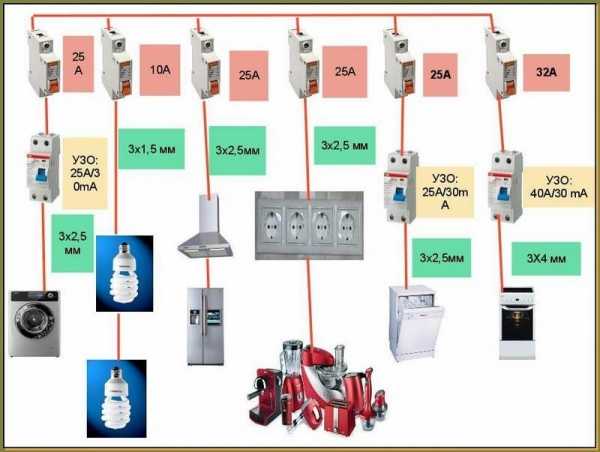

Электрическая схема для кухни

Количество используемых на кухне электроприборов постоянно растет. Все они значительно нагружают электропроводку. Расход электричества на кухне выше, чем во всех остальных комнатах. С особым вниманием к размещению розеток на кухне стоит отнестись жителям старых домов, в которых электрическая схема не рассчитывалась для такого количества техники и такой мощности. Зачастую электрический щит приходится переделывать полностью. В распределительном щите для надежного и безопасного электроснабжения кухни нужно предусмотреть:

• автоматический выключатель на 40А;
• 4 автомата на 16А;
• выключатель на 6А.

С особым вниманием стоит отнестись к электропроводки на кухне

К выключателю на 40А подключают самую мощную технику – это варочная панель и духовой шкаф. Для них нужен трехжильный кабель с сечением не менее 6 мм. Предохранители на 16А подходят для холодильника, стиральной машины, посудомойки, вытяжки. Их подключают на отдельные розетки, кабель для них нужен с сечением не меньше 2,5 мм. Автомат на 6А подходит для кухонной подсветки.

Отдельно стоит сказать об УЗО. Это устройство защитного отключения. Оно отключает источник тока при выходе прибора из строя. УЗО можно установить прямо на розетку, но чаще его устанавливают на щиток, к которому подключены все электроприборы. При выходе из строя одного прибора у вас не будет отключена от электричества вся квартира — достаточно лишь выключить клавишу именно этого прибора.

Какие нужны розетки

Типовые розетки для включения мощной техники не пойдут. Для варочной поверхности и духовки необходимы разъемы на 32А и 40А. Прочие кухонные приборы подключаются к розеткам с заземлением, рассчитанным на силу тока не менее 15А.

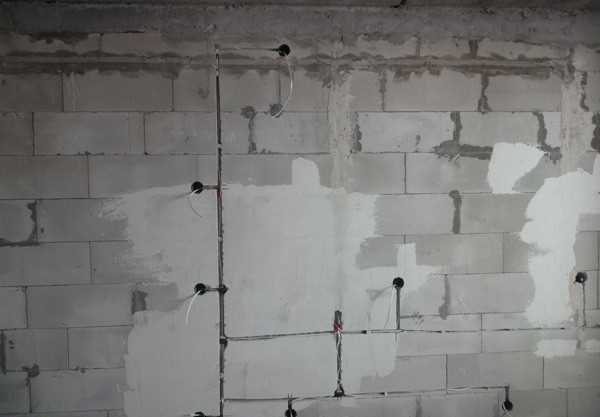

Кабель лучше укладывать в штробы в стене

Поскольку кухня – место с частыми перепадами температур и очень высокой влажностью, а также опасностью залива, для безопасности стоит применять розетки, защищенные от влаги, с крышками и резиновыми уплотнителями. Проводка на кухне должна быть с двойной изоляцией. Кабель лучше укладывать в штробы в стене.

Как размещать розетки на кухне

Размещение розеток на кухне зависит от расположения мебели и техники. Для стационарных кухонных приборов электроточки делают на высоте примерно 10 см от пола – так, чтобы к ним был доступ через цоколь мебели. Также можно сделать розетки на внутренней стенке тумбы, установленной рядом с холодильником, плитой или посудомоечной машиной. Правда, для этого придется сделать отверстие на задней стенке тумбы. Внутри шкафчика с мойкой розетки лучше не размещать, но если это – единственное место для розетки, то она должна быть максимально защищенной от попадания влаги. Максимально возможное расстояние от прибора до розетки – 1 метр.

Где разместить розетки на кухне для вытяжки и подсветки? Лучше всего делать их над кухонными шкафчиками. Если вытяжка встроенная, то можно установить розетку для неё внутри шкафчика, в который она встроена. Главное – чтобы она не мешала гофротрубе.

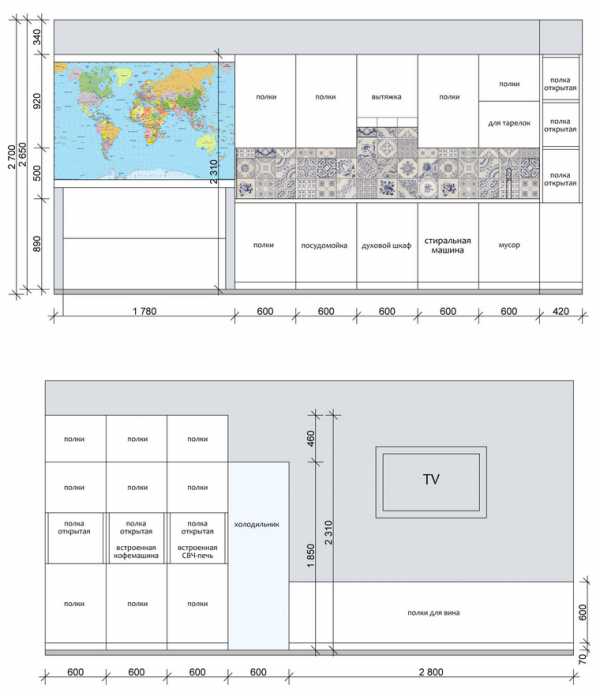

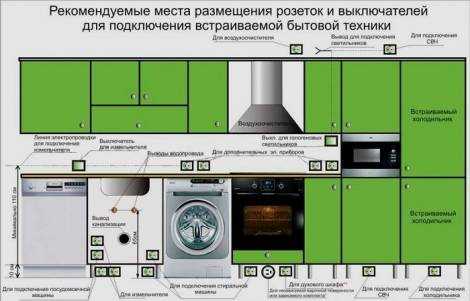

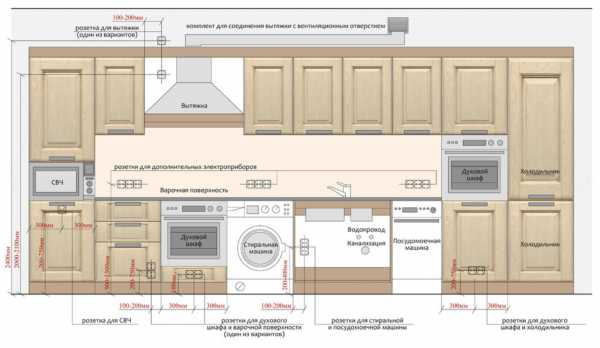

Примерная схема расположения бытовой техники

Где размещать розетки категорически нельзя:

• над мойкой;
• над варочной поверхностью;
• за корпусом встраиваемых бытовых приборов;
• в тумбах (на боковых или задних стенках) с выдвигающимися секциями или ящиками.

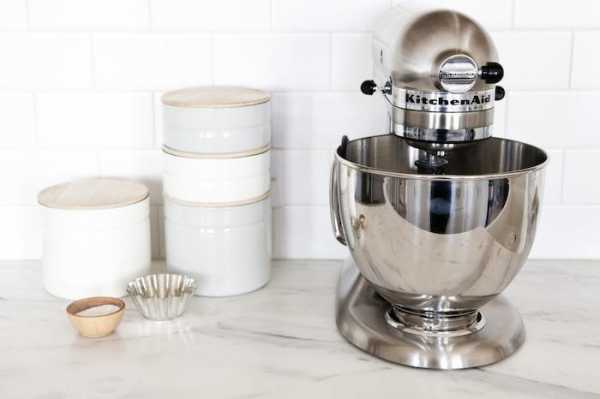

Розетки для мелких бытовых приборов

Если вы задаетесь вопросом, где разместить розетки на кухне для маломощной мелкой техники, то подумайте, где вы будете этой техникой пользоваться. Можно разместить отдельные розетки вдоль кухонной столешницы или сгруппировать их в одном месте. Современное решение – размещение мелкой техники (тостера, мультиварки, чайника и т. п.) в кухонных шкафчиках, а значит, и розетки для них находятся внутри шкафов. В этом случае на виду нет ни техники, ни разъемов для её подключения. Это придает чрезвычайно аккуратный вид помещению. Для готовки дверки шкафчиков открываются, а после – закрываются, и кухня выглядит минималистично и опрятно.

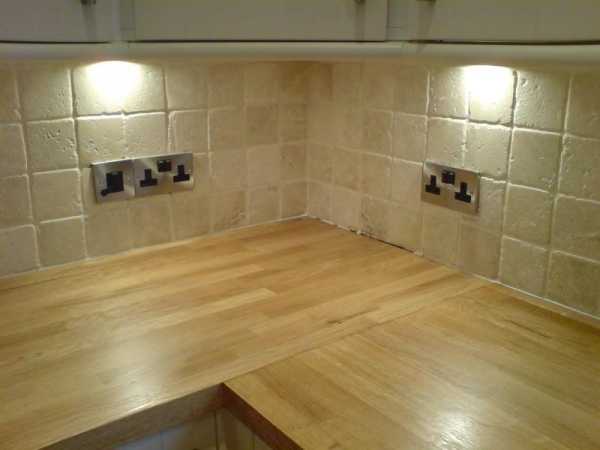

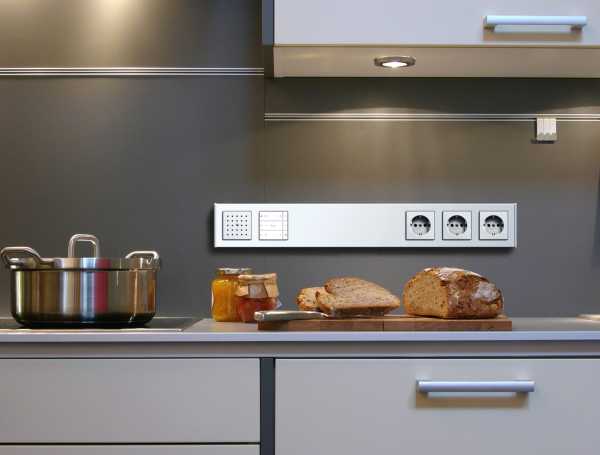

Размещение отдельных розеток вдоль кухонной столешницы для мелкой техники

Для бытовых приборов розетки ставят на высоте от 1 до 1,4 м над уровнем пола. То есть они находятся над столешницей, на кухонном фартуке. Их можно расположить и на самой столешнице, но такой вариант подходит только для больших кухонных гарнитуров. На стандартных же кухнях, где каждый сантиметр на счету, настенное расположение более выгодно и безопасно. Лучше устанавливать розетки ближе к столешнице – так над ними остается достаточно места для кухонных рейлингов.

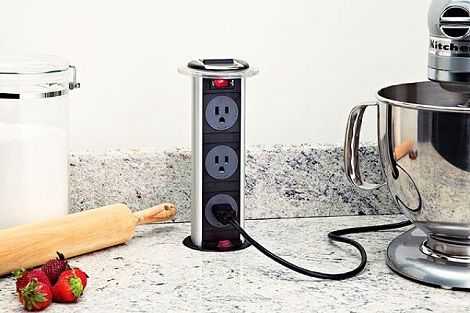

Очень современный вариант – выдвигающиеся панели с розетками. Они встраиваются в столешницу и при необходимости выдвигаются. В обычном состоянии розеток не видно вообще. Это очень удобно, но и достаточно дорого.

Впрочем, не всегда розетки нужно прятать. Сегодня предлагаются современные дизайнерские решения, которые только украшают помещение.

Советы для разработки схемы размещения розеток на кухне

Главное правило при размещении розеток на кухне – не включать мощные приборы в одну точку питания. Маломощные приборы включать в одну розетку, например, через тройник можно, но нужно следить за общей мощностью, приходящейся на точку питания. Отечественные розетки выдерживают до 1300 Вт, а зарубежные, к которым сделана соответствующая проводка, — до 3500 Вт.

Электрика на кухне — это дело профессионалов

Разместить розетки на кухне важно так, чтобы пользоваться электроприборами было удобно. Не нужно городить несколько штук в ряд, если рядом с ними есть место только для тостера. Важно ещё до установки мебели предположить, где вам будет удобно поставить электрочайник, куда встанет микроволновка и т. п.

Отдельно стоит сказать о розетках в столовой зоне. Не стоит группировать все электроточки рядом с рабочей поверхностью. Отдельные розетки нужны для телевизора, пылесоса, телефонных зарядных устройств, настольной лампы или бра.

Электрика в квартире, — и особенно на кухне, — это дело профессионалов. Затевая ремонт на кухне, лучше совместно с электриком разработать схему расположения розеток.

kuhnyagid.ru

фото как разместить, схема, сколько должно быть, как правильно, видео-инструкция

Какое расположение розеток на кухне оптимально и сколько их необходимо

От правильного расположения розеток на кухне зависит безопасность всего домаПредставить себе помещение без розеток невозможно. Тем более, если это кухня, где используется большое количество бытовых приборов, которые нуждаются в электропитании. Как расположить розетки и выключатели правильно на ограниченной площади и сколько их понадобится – ряд рекомендаций.

Начало начал

Планировать расположение розеток на кухне надо не тогда, когда ремонт закончен и начинается расстановка мебели и подключение плиты и холодильника. Выбирать место под розетки в идеале надо еще на этапе планирования ремонта кухни. Проект комнаты и общий дизайн интерьера тесно связан с вопросом, где разместить розетки, так как они должны быть там, где будет стоять техника. И штробить стены под проводку, проводить разводку и устанавливать розетки надо до чистовой отделки помещения, а не после того, как наклеены обои и плитка.

Розетки на кухне планируются отдельно для каждого электроприбора Над столешницей розетки нужны для дополнительных электроприборов

Поэтому перед работами надо сделать план, где отметить места установки розеток, выключатели, где будет стоять мебель и техника.

В первую очередь придется определить, где поставить:

• холодильник;
• посудомоечную машину;
• плиту;
• вытяжку;
• микроволновую печь;
• мелкую бытовую технику типа чайника, мультиварки, хлебопечи и так далее;
• телевизор.

Важно: не стоит забывать, что понадобится розетка для подключения различных приборов, к кухонным не имеющим отношения – пылесоса для уборки, зарядников, ноутбука. Такую розетку удобнее всего сделать в районе зоны отдыха.

Исходя из этого и определяется количество необходимых розеток и места их размещения.

Количество и расположение розеток определяется после составления подробного проекта кухни

Оптимальное число

Перед тем как будет сделана разводка проводов, надо определиться сколько нужно розеток на кухне до их установки. Для этого имеется даже формула подсчета. Конечно, подсчет будет условным, но потребности домохозяйства и сколько нужно выключателей и розеток он учтет довольно точно.

Розеток на кухне должно быть на четверть больше, чем обязательных электроприборов

Итак, оптимальное количество розеток, которые предполагается устанавливать, должно превышать количество электроприборов для постоянного использования на кухне на 25%. Превышение установки закладывается как раз для того, чтобы было куда включить редко используемую технику – электро-мясорубку, миксер или блендер. И при этом не понадобилось ничего отключать или тянуть удлинители.

Постоянно используемая на кухне техника относится к обязательным электроприборамК обязательным электроприборам при наличии относятся:

• холодильник;
• плита электрическая или газовая с электророзжигом;
• телевизор;
• посудомоечная машина;
• вытяжка;
• микроволновая печь.

В некоторых случаях к ним же можно отнести электрочайник или иную мелкую технику, которая используется в данном доме ежедневно. Исходя из того, сколько нужно выключателей и розеток, далее делается проект схема электрики в кухне.

Виды розеток

Нужно не только установить, сколько нужно выключателей и розеток, но также правильно выбрать розетки, которые больше подойдут именно для кухни. Кухня отличается повышенной влажностью и перепадами температуры. Поэтому здесь устанавливают розетки, обладающие некоторой степенью влагозащиты, обеспечивающие безопасность работы. К таким приборам относятся приборы, имеющие уплотнитель и крышки и относящиеся к классу IP 44. Подобные розетки евростандарт устанавливают рядом с плитой, мойкой, рабочей зоной – словом там, где велик риск попадания брызг.

В остальных местах кухни вполне можно устанавливать самые обычные розетки. Если в доме есть дети, то они должны быть снабжены защитой от детей – пластиковыми шторками. Розетки евростандарт снабжены этой опцией.

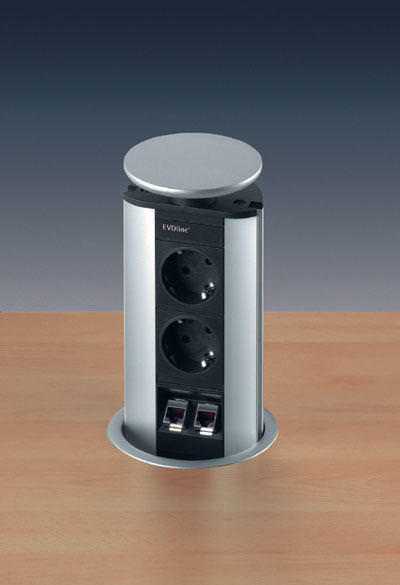

Если говорить об удобстве установки, то здесь приоритет за выдвижными и встроенными розетками. Благодаря поворотному механизму встроенные розетки можно спрятать или открыть для использования. Выдвижные розетки евростандарт можно устанавливать на любые поверхности, даже вертикальные. Их можно выбрать для установки на сложных поверхностях.

Встроенные розетки не занимают много места Выдвижные или встроенные розетки компактны, безопасны и легкодоступны

Правила разводки

Линий должно быть столько, чтобы они обеспечивали питание приборов в двукратном размере после установки всех розеток и выключателей. При этом самые мощные приборы должны питаться от своей линии и иметь защитную автоматику. К таким приборам относят холодильник, электроплиту.

Все приборы с металлическими корпусами надо заземлить, как рекомендует стандарт работ с проводкой. Это сделать можно самостоятельно или же поручить специалисту. Подключать надо через автомат.

Обязательно для разводки надо выбрать провода с медными жилами. Алюминиевая жила может быстро выйти из строя на кухне.

Все розетки можно сгруппировать. У каждой группы розеток должен быть свой автомат. Это обеспечит дополнительную безопасность.

На каждый не маломощный электроприбор требуется установка своего автомата

Где и на какой высоте устанавливать розетки

Конечно же, рядом с теми электроприборами, для которых они проектировались – схема должна содержать подробные сведения об этом. В обязательном порядке одна розетка должна быть установлена над холодильником, за холодильником или рядом с ним; одна – рядом с плитой; одна – рядом с посудомоечной машиной. Однако розетки и выключатели не должны быть за плитой или в непосредственной близости к мойке. Одна розетка должна быть рядом со стойкой для телевизора.

Также надо установить над рабочей поверхностью столешницы хотя бы одну розетку. А лучше – 2-3. По высоте розетки над столом устанавливают на 10 см от края стола.

Высота розеток над кухонной столешницей не должна превышать 10 см

При наличии встроенной техники розетки устанавливают рядом на высоте 10 см от пола. Розетка для вытяжки устанавливается над ней. Нельзя разместить розетки за встроенной техникой. Евростандарт предполагает установку розеток и выключателей внизу.

Для удобства пользования кухней можно выбрать сдвоенные розетки и выключатели рядом со столом, снизу.

Разводка — необходимый этап в установке розеток, но перед этим необходимо определиться с тем, на какой высоте будут выключатели.

Высота установки зависит в первую очередь от привычек хозяйки и личного вкуса. Одни предпочитают, когда розетки находятся внизу, другим это неудобно. Выбрать высоту и вид розетки надо исходя из удобства всех в доме.

Где нельзя размещать розетки:

• за встраиваемой техникой и мебелью;
• в шкафах и тумбах;
• над раковиной.

Это общепринятый стандарт работ с электрикой.

Расположение розеток на кухне (видео)

Заключение

Произвести разводку можно своими руками – это не сложно, при условии знания основ электрики. Если же знаний мало, то лучше всего доверить эти работы профессионалам — электрикам, которые знают стандарт работ. Тогда можно быть уверенным в том, что не случится возгорания проводки и пожара.

openfile.ru

Розетки на кухне: Как разместить их правильно

Источник: Houzz
Автор: Светлана Забуранная

Недочеты планировки розеток здесь оказываются куда обиднее, чем в любом другом уголке дома. То окажется, что кухонный комбайн некуда включить, то посудомоечная машина не становится по глубине или попросту чайник стоит не там, где хочется, а где есть свободная розетка. Всего этого не случится, если на этапе работы электриков хорошенько подумать о месте размещения розеток на кухне.

Важно понимать, что грамотное и удобное размещение кухонных розеток можно получить только после того, как вы четко поняли конфигурацию будущего гарнитура. То есть вплоть до полочки и ящика окончательно прорисовали расположение мебели (со всеми высотами и шириной шкафчиков). Как следствие, вы понимаете, какая бытовая техника вам необходима и где именно она будет установлена.

Совет: Если вы заказываете новый гарнитур, скорее всего, у вас есть профессиональная схема из салона, где вы его заказывали. Если же планируете оставить прежнюю мебель, методично измерьте ее и начертите схематичную развертку по стенам, как это показано на моем плане.

Следующий шаг — спланировать необходимое число розеток для подключения встроенной техники и отдельно стоящих приборов. Для удобства предлагаю вам сводную схему, на которой указаны все необходимые кухонные розетки, отмечены высоты и месторасположение.

Удобнее всего начинать с места расположения розеток для встроенной техники.

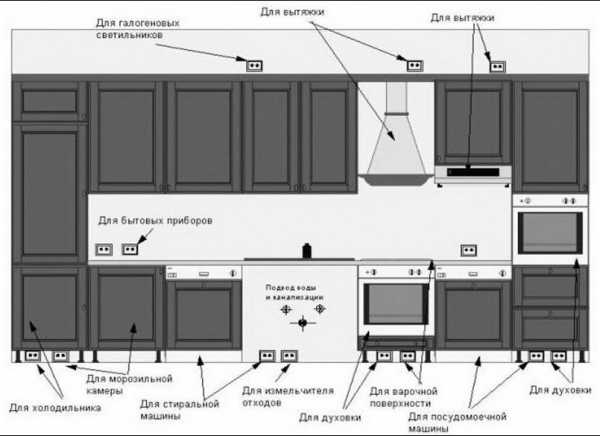

Важно: Данная схема универсальна и подходит скорее как руководство, а не призыв к действию. Она поможет вам ничего не упустить при планировании вашей кухни, индивидуальной для каждого конкретного помещения.

Варочная поверхность и духовой шкаф

Как правило, электрическая варочная поверхность и духовой шкаф подключаются автономно друг от друга, поэтому нужно предусмотреть две отдельные розетки. Если духовой шкаф будет расположен под варочной поверхностью, разместите две розетки внизу на расстоянии 180 мм от пола. Именно на этом уровне в будущем будет находиться выдвижной ящик.

Второй вариант — расположить две розетки по вертикали за соседним шкафчиком на расстоянии 200 мм от его боковой стенки. Высота от пола в этом случае должна быть 200-750 мм от пола.

Если духовой шкаф встраивается в колонну и располагается отдельно от варочной поверхности — на уровне груди, — то и розетка для него должна находиться в соответствующем месте. Идеально — под ним же, в нижнем шкафчике на высоте 200-750 мм, или за соседним шкафчиком на высоте 1000-1300 мм от пола.

В этом случае розетку для варочной поверхности установите под ней на высоте 600-750 мм от пола.

В случае использования вами отдельно стоящей плиты, розетку размещайте сбоку от нее за соседним шкафом, на высоте 200-750 мм от пола.

Продолжение про холодильник, стиральную и посудомоечную машины, а также другие бытовые приборы на Houzz. Будет интересно тем, кто только планирует ремонт.

home-and-garden.livejournal.com

Как на кухне разместить розетки

Содержание:

1. Сколько нужно розеток на кухне и как их разместить
2. Какие розетки использовать на кухне
3. Советы и рекомендации

При проведении ремонта или установке нового оборудования часто возникает вопрос, как на кухне разместить розетки с учетом электробезопасности и удобств при дальнейшей эксплуатации. Важным фактором является установленная кухонная мебель, а также количество уже имеющихся бытовых электроприборов. В старых домах не было предусмотрено запаса электромонтажных изделий, а сечение проводов не рассчитывалось на значительные нагрузки. В современных условиях, когда существенно увеличилось количество бытовых кухонных электроприборов, возникла острая необходимость в изменении условий подключения и наиболее оптимальном размещении розеток.

Сколько нужно розеток на кухне и как их разместить

Правильное расположение розеток на кухне считается достаточно сложной задачей и трудоемким процессом. Если старая проводка полностью непригодна, понадобится прокладка новых кабелей и проводов. Эта процедура обычно сопровождается штроблением бетонных стен, после чего образуется грязь и пыль. Поэтому во многих случаях для установки электрических разъемов используется стеновая фальш-панель, которая монтируется на определенной высоте от пола.

Для правильного размещения розеток на кухне следует соблюдать ряд условий:

• Категорически запрещена установка электрических разъемов поблизости от мойки, духового шкафа или варочных панелей.
• К розеткам должен обеспечиваться свободный доступ, поэтому нежелательно размещать их за шкафами и в других труднодоступных местах.
• Высота розеток от уровня пола должна быть не меньше 10 см. Таким образом, предупреждается короткое замыкание или поражение электротоком при внезапном прорыве водопровода или подтоплении.

Вся бытовая и встраиваемая техника должна органично сочетаться с кухонной мебелью, эскизы которой рекомендуется сделать предварительно, воспользовавшись услугами дизайнеров. На основе эскиза кухни будет значительно легче разработать схему с указанием потребности и наиболее удобных мест размещения розеток. На всякий случай рекомендуется делать 20%-ный запас электрических разъемов.

Какие розетки использовать на кухне

Тип электрических разъемов желательно определить заранее. В соответствии с реальными условиями эксплуатации, розетки для кухни могут быть видимыми или скрытыми, заглубленными или выступающими. Нередко они имеют специальные заглушки или шторки, чтобы ограничить к ним доступ детей. Во многих случаях используются влагозащищенные розетки.

Розетки на кухне могут размещаться не только стационарно, но и на выдвижных блоках, которые при необходимости скрываются внутри мебели или за накладными стеновыми панелями. Это способствует обеспечению высокой степени электробезопасности в помещении кухни.

Непосредственный выбор конкретного типа разъемов зависит от возможных электрических нагрузок. Энергоемкие приборы в виде варочных панелей, холодильников, духовок, посудомоечных машин и других мощных электробытовых устройств требуют использования соответствующих разъемов, рассчитанных на минимальный ток в 32А. Для обычных бытовых кухонных приборов подойдут розетки со стандартными показателями.

Если к помещению кухни проложен провод заземляющей системы, то в разъеме должен присутствовать заземляющий контакт. При отсутствии заземления его необходимо сделать, особенно если большинство бытовой техники имеет металлические корпуса. К розеткам подводятся жилы электрического кабеля с соответствующим сечением, не ниже чем 2.5 мм2. Обеспечивается двойной запас по силе тока. При необходимости отдельные линии должны быть перемонтированы. Каждая группа оборудования подключается к УЗО или дифференциальному автомату.

Советы и рекомендации

Вся встраиваемая бытовая техника должна подключаться к электрическим разъемам, расположенным в нижней части стены, на расстоянии не менее 10 см от пола. За счет этого обеспечивается свободный доступ к любой розетке, которую скрывает съемный цоколь кухонной мебели.

Верхняя часть стен или панелей чаще всего занята розетками, к которым подключается холодильник или вытяжка. Они размещаются на 5 см ниже верхней поверхности кухонных шкафов. В результате, до них может свободно дотянуться любой человек со средним ростом. В этой же зоне располагаются и другие розетки, предназначенные для электроприборов низкой мощности.

Решая вопрос, как на кухне расположить розетки, нельзя забывать и о разъемах, в которые включается мелкая бытовая техника, используемая лишь периодически. В некоторых случаях предусматривается целый блок таких розеток, устанавливаемый на высоте 1,1-1,5 м от пола. В наиболее незаметном углу помещения выделяется силовой шкаф, где размещается УЗО и другие защитные автоматические устройства.

electric-220.ru

Размещение розеток на кухне | Роскошь и уют

На кухне сконцентрировано множество электрических приборов. Поэтому во время проектирования или ремонта нужно заранее тщательно продумать схему размещения розеток. В этой статье мы расскажем, где можно разместить розетки на кухне.

Обратите внимание: при выборе мест размещения розеток на кухне, нужно учитывать специфику помещения, а также возможность попадания в розетки воды и других жидкостей.

Что нужно учесть

Где будет расположена крупная бытовая техника?

На каждой кухне есть стационарная техника, которая не будет перемещаться в процессе эксплуатации. К таковой можно отнести холодильник, посудомоечную машину, вытяжку, электрическую духовку, микроволновую печь. Некоторые на кухне устанавливают стиральную машину. Для каждого из таких приборов нужно предусмотреть по розетке, их вполне можно спрятать, не слишком беспокоясь о свободном доступе, так как эти приборы подключаются чуть ли не раз и навсегда.

Какие портативные приборы будут использоваться, и где?

Размещения розеток под портативные приборы требует более основательного подхода. Нужно тщательно продумать все сценарии использования мелкой бытовой техники, наподобие миксера, кухонного комбайна, тостера и так далее. Исходя из этого, разместите розетки.

Обратите внимание: большинство портативных кухонных приборов оснащаются довольно коротким кабелем питания.

Некоторые приборы вы не будете постоянно прятать в шкаф, они будут постоянно стоять на столешнице в определенном месте. В таком случае розетку желательно разместить прямо за прибором.

Где вы будете чаще всего работать?

Продумайте расположение всех ящиков, рабочих поверхностей и мебели. Определите, где вы будете выполнять большую часть процессов. Недалеко от такого места стоит разместить несколько запасных розеток.

Какие осветительные приборы будут использоваться?

При размещении розеток не стоит забывать об осветительных приборах. Это особенно актуально, если вы планируете пользоваться не только центральным светильником, но и дополнительными источниками света.

Совет: многие современные кухонные гарнитуры оснащаются галогеновыми или диодными светильниками, и для их подключения нужно предусмотреть розетку, расположенную в незаметном месте.

Нужен ли вам на кухне телевизор или приемник?

Многие устанавливают на кухнях телевизоры или приемники, и для этих приборов также нужно предусмотреть розетки.

Планируете ли вы заряжать на кухне различные гаджеты?

В больших семьях иногда накапливается столько электронных гаджетов, что для их зарядки приходится задействовать даже розетки, расположенные на кухне.

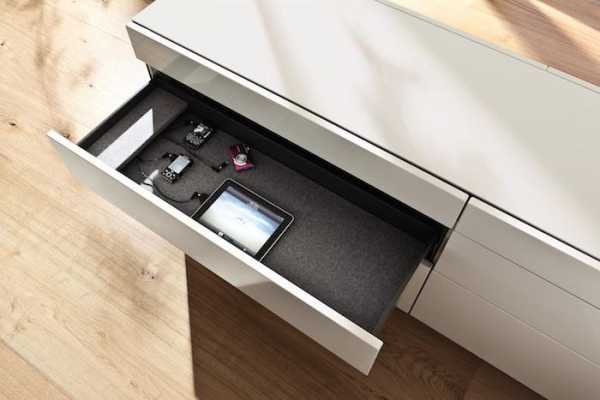

Совет: если вы планируете заряжать гаджеты на кухне, розетку можно установить на задней стенке выдвижного ящика.

Не забывайте об эстетике

Функциональность — это хорошо, но не стоит забывать и о внешнем виде розеток. Их нужно подбирать с учетом стилистики, в которой выполнена отделка кухни. Правильно подобрав розетки, их можно сделать практически незаметными, или наоборот отчетливо видимыми.

Скрытые розетки

Розетки можно прикрыть различными крышками, встроить в поверхности, которые практически не видны.

Замаскированные розетки

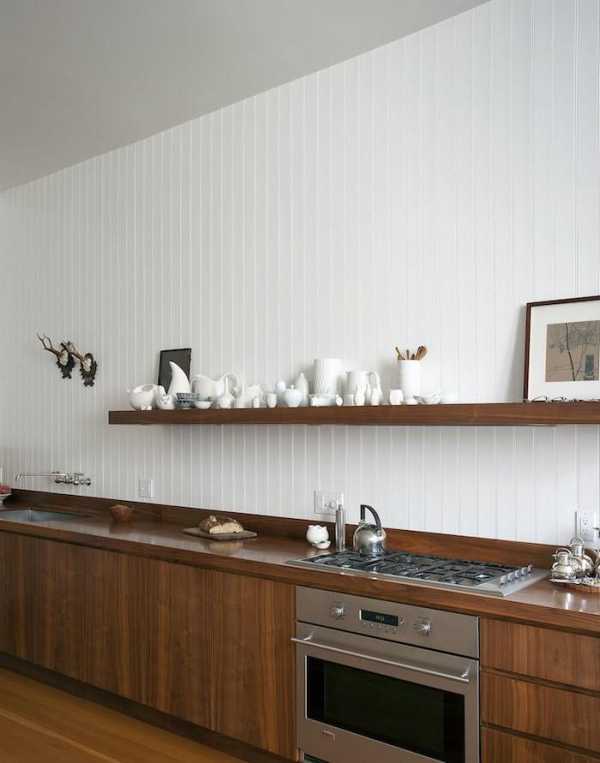

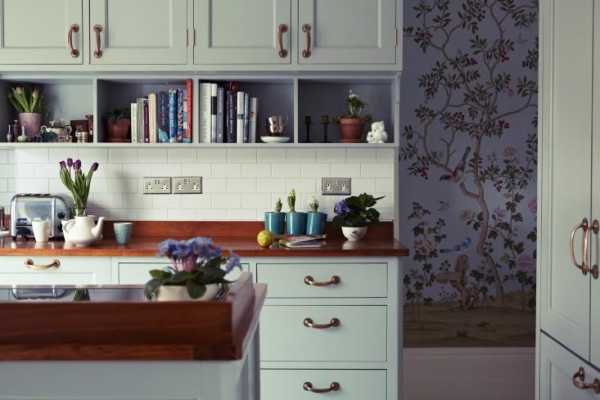

Розетки не обязательно скрывать, их можно сделать менее заметными, например, расположить розетки на горизонтальных поверхностях, подобрать их в тон стен, расположить максимально близко к полу.

К розеткам имеется свободный доступ, но они не очень заметны, так как сливаются с цветом стены

Дополнительные розетки расположены под выступом столешницы, благодаря чему практически не видны

Выделяющиеся розетки

На рынке представлен огромный выбор розеток самых разных форм, размеров и цветов. Благодаря этому можно подобрать подходящую фурнитуру практически к любому интерьеру.

Современные никелированные розетки отлично смотрятся в классическом интерьере кухни

Черные промышленные розетки неплохо вписываются в интерьер кухни в стиле хай-тек

Окт 19, 2016Сергей

uiut.boltai.com

Расположение розеток на кухне: схема размещения, высота установки

В домашней обстановке самое главное — это уют. Если в каждой комнате планировка соответствует определенной гармоничной схеме, жить в таком жилище в радость. На кухню жильцы заглядывают наиболее часто. Только прием пищи собирает всех постояльцев вместе несколько раз в день. Но еще и соседи заходят. Приготовить кофе, заварить чай и не только это — обычное дело в таких случаях.

Для приготовления пищи сейчас в основном применяются различные скороварки, кофемолки, кофеварки, электрочайники, миксеры, блендеры и т.д. и т.п. Их надо располагать так, чтобы не мешали, и при этом подключать к электросети. Поэтому в новой квартире надо адаптировать дизайн под расположение розеток на кухне и все правильно установить. Иначе кухонные розетки могут быть заслонены холодильником и мебелью.

Например, бывает так, что высота установки розеток не позволяет расставить мебель оптимально. Поэтому лучшее решение — ремонт, когда сделана разметка для новой электропроводки и размещения розеток на кухне в соответствии с собственными пожеланиями. О том, как сделать реконструкцию правильно, с целью установки розеток на кухне, мы и расскажем далее в статье.

Будут даны ответы на вопросы,

• про количество розеток,
• про проектирование проводки в кухне,
• особенности установки и не только.

Правильное размещение кухонного электрооборудования

Домохозяин, конечно же, может себе позволить, как говорится, полет фантазии и придумать на тему розеток на кухне много чего. Однако и для этого помещения существуют определенные стандарты. Даже размещение розеток на кухне выполняется по соответствующим правилам СНиП и ГОСТ:

Кухня

Вот некоторые из требований относительно того, как расположить розетки на кухне, которые содержатся в перечисленных нормативах:

• нельзя располагать штепсельные соединения ближе 2 см к плинтусу;
• правильное расположение используемого штепсельного соединения — в пределах 1 метра от присоединенного к нему электроприбора;
• установка розеток на кухне выполняется с применением мер по предотвращению воздействия на них брызг воды и водяного пара.

Какие розетки применить на кухне

Различают 4 разновидности розеток:

1. Для монтажа по углам помещения (угловые). Это удобное конструктивное решение, дающее дополнительные варианты расположения. Оно позволяет использовать призматический корпус розетки, чтобы сделать ее местоположение как в вертикальном, так и в горизонтальном ребре помещения и конструкции. Оно может находиться, например, в вертикальном ребре между двумя стенами, стеной и гарнитуром, так же как и в горизонтальном ребре между стеной и полкой, потолком и стеной.

Розетка Угловые штепсельные соединители

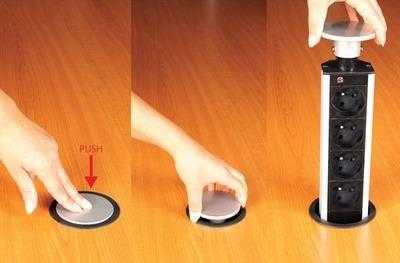

1. Убирающиеся (т.н. выдвижные). Это оригинальное решение, которое дает возможность установить розетки так, чтобы экономить внешнее пространство над столом или тумбой, освобождая его от проводов. Подвижный блок с размещенными розетками перемещается в специальной шахте, которая установлена в кухонной мебели. Блок розеток убирается в шахту при ненадобности и хорошо зачищен от попадания влаги и загрязнений. Если необходимо подключить одну вилку, блок розеток выдвигается на и шаг, например, над столешницей, для двух вилок — на два шага и т.д., обеспечивая требуемое количество розеток. Это одно из лучших решений того, как правильно расположить розетки на кухне, если они нужны для встраиваемой техники.

Убирающиеся розетки Выдвижные розетки

1. Встроенные розетки. Это еще одна разновидность подвижной спрятанной конструкции этого изделия, позволяющая решить задачу, как спрятать розетки на кухне. Таким способом можно обеспечить удобство работы и не устанавливать их на стены, облицованные плиткой. При такой конструкции высота розеток от столешницы на кухне будет минимальной. А при расположении на стене в этом случае минимальная высота розетки от края — 10 см. Для понимания конструкции этих соединителей, которые располагаются в кухонной мебели, достаточно ознакомиться с примерами на изображениях далее.

Встроенные штепсельные соединители

Главное преимущество этих трех конструктивных разновидностей при решении задачи, где разместить розетки — в их расположении внутри кухонной мебели или на ее поверхностях. Это избавляет, например, от необходимости сверлить или долбить стены, облицованные плиткой, выполняя монтаж.

1. Последними из упомянутых четырех типов будут накладные розетки для кухни. Их располагают открыто на любых удобных для пользования поверхностях — стенах и кухонной мебели.

Розетка, расположенная вверху Накладные штепсельные соединители

Рекомендуемое число кухонных розеток

Штепсельные соединения нужны для подключения электробытовых устройств разной мощности. Они могут использоваться либо постоянно, либо временно. Например, для холодильника, электроплиты, посудомоечной машины присоединение к электросети установлено, можно сказать, навсегда, т.е. на весь срок их многолетней эксплуатации. Здесь уместно напомнить, что клеммы штепсельных соединений имеют свойство покрываться окислами, которые будут увеличивать контактное сопротивление.

• Рекомендуется периодически, примерно раз в месяц, подвигать туда-сюда вилки в штепсельных соединениях перечисленных выше электробытовых приборов, если вы этого не делаете. Это улучшит контактные свойства и предотвратит нагрев клемм.

Следовательно, три розетки как минимум на кухне должны быть. Причем штепсельное соединение для электроплитки — это, как правило, отдельный вопрос, поскольку оно имеет специальную конструкцию из-за мощности электроплиты. Еще два электроприбора, шнурами которых, скорее всего, не захочется манипулировать, — это вытяжка и телевизор. Остальное электрооборудование используется эпизодически. Но при этом, скорее всего, будут ситуации, когда понадобится одновременное включение. Например, при включенной мультиварке захочется приготовить кофе из зерен. Надо подключить кофемолку, кофеварку или кофе-машину.

Следовательно, добавляется еще как минимум два штепсельных соединения. Но для кофе миксером можно взбить сливки или что-либо похожее. А если потребуется найти рецепт в интернете, то и ноутбук надо будет подключить. Значит лучше не две, а четыре штепсельных соединения предусмотреть, итого, семь штук. Сколько розеток нужно на кухне, и какой они должны быть конструкции — зависит от используемого оборудования. Чтобы наглядно показать читателям, как численно проектируются штепсельные соединения, далее покажем соответствующее изображение.

Определение числа розеток на кухне

На этом изображении розетка для вытяжки расположена слишком высоко для некоторых пользователей. Поэтому они должны самостоятельно определить, на какой высоте расположить это штепсельное соединение.

Как правильно спроектировать схему для розеток

Схема, по которой монтируются розетки, обязательно учитывает мощность присоединяемого электрооборудования. Соответственно, надо применять как стандартные, так и специальные розетки, между которыми распределяются нагрузки. Чтобы сделать правильный выбор схемы и конструкций штепсельных разъемов, можно основываться на приведенных далее значениях мощности.

Таблица для проектирования схемы соединений и выбора конструкции розеток

Схему надо сначала изобразить в виде эскиза. Чтобы оптимизировать расходы, все электрооборудование разбивается на блоки. Каждому блоку отводится определенное место расположения и подключения к соответствующим по конструкции розеткам. Мощные потребители выделяются в отдельный блок, и их штепсельные разъемы присоединяются отдельными проводами определенного сечения к электрическому щитку. Как правило, они только иногда отсоединяются от розеток, и поэтому такой блок лучше расположить внизу, ближе к полу. Далее на изображении показана розетка под холодильник вместе с другими в блоке.

Блок розеток

• Для схемы и каждого блока закладывается коэффициент резервирования мощности 1,7. То есть установленные розетки должны обеспечить электрическую мощность в 1,7 раза большую, чем суммарная мощность электроприборов на момент проектирования схемы.

Остальные мощные электроприборы распределяются по одному в каждом блоке, который содержит две–три розетки на одном проводе, присоединенном к щитку. Чтобы этот провод не нагревался от перегрузки, нельзя вместе включать в блоке несколько мощных потребителей мощностью 1–2,5 кВт.

• Лучше всего установить все штепсельные соединения с заземлением.
• Установка всегда должна быть сделана в стороне от стационарного электрооборудования (вытяжка, холодильник и т.п.) на расстоянии около 0,2 м.
• Над плитой и раковиной (мойкой) установка запрещается.
• В ходе приготовления пищи могут разлетаться брызги воды и частицы пищи. Поэтому необходимо достаточное удаление (от 10–15 см выше столешницы) накладных розеток и защищенность контактов, например, крышкой.

Розетки с крышкой

Один из вариантов с тремя уровнями расположения кухонных розеток показан на изображении далее. Три уровня — это рекомендуемое современное расположение штепсельных разъемов, которое учитывает современный уровень развития кухонного электрооборудования:

• первый уровень, внизу — в пределах 0,2–0,3 м от пола;
• второй, средний — в пределах 0,1–0,2 м над столами;
• третий, верхний — выше 2 м от пола.

Схема расположения техники

Установка

Эскиз, который изображает схему с розетками, должен отображать все конструктивные особенности этой электрической фурнитуры. Те модели, которые убираются в кухонную мебель, не нуждаются в установке. Они часть этой мебели, их потребуется лишь присоединить к электрощиту. Угловые и накладные модели придется крепить, применяя перфоратор и дрель. Чтобы уменьшить объем работ по высверливанию отверстий в прочной декоративной плитке, рекомендуем применить короб.

Розетки в коробе

Кухонный дизайн должен быть эстетичным и удобным. Правильное расположение розеток будет способствовать выполнению этих условий.

Похожие статьи:

domelectrik.ru

Как расположить розетки на кухне, монтаж, выбор розетки

При расстановке мебели на кухне следует принимать во внимание расположение источников питания для кухонной гарнитуры. В расчётах должна учитываться перспектива появления дополнительной аппаратуры, которую планируется приобрести в будущем. Это поможет правильно выбрать сечение провода и автоматические выключатели.

Расположение розеток на кухне

Первоначально выполняется расчёт суммарной мощности для розеток общего пользования, а также производятся отдельные вычисления для мощных потребителей, таких как:

• электроплита;
• духовой шкаф;
• водонагреватель;
• стиральная машина;
• посудомоечная машина.

Для вышеперечисленной аппаратуры питание рекомендуется выполнить отдельным кабелем для каждого потребителя от распределительного щита, по причине высокого потребления электроэнергии и повышенных требований к безопасности.

Например, нагрузка электроплиты варьируется в пределах 3-15 кВт в зависимости от модели. Нагревательные элементы потребуют наличия трёхфазного питания и специфической фурнитуры для коммутации, с соблюдением дополнительных мер предосторожности.

Расчёт мощности

Для расчёта допустимой нагрузки розетки на кухне используется метод сложения суммарной мощности предполагаемых электроприборов для каждой отдельной группы потребителей.

Максимальное потребление кухонной аппаратуры:

• микроволновка – 2.5 кВт;
• электрочайник – 2кВт;
• холодильник – 2 кВт;
• кухонный комбайн – 1кВт;
• тостер – 0.9 кВт;
• электромясорубка – 0.6 кВт;
• вытяжка – 0.3 кВт;
• телевизор – 0.2 кВт;
• настольная лампа – 0.1 кВт.

Как видно, суммарная мощность одновременно включённых электроприборов достигает 10 кВт. Определить рабочий ток нагрузки, необходимый для выбора сечения кабеля, можно воспользовавшись формулой:

P=U*I,

где U – напряжение, I – ток, P – мощность.

При известной мощности 10 кВт и рабочем напряжении 220 вольт значение тока составит 45 ампер. Стандартные розетки для кухни рассчитаны на 16 ампер, что в пересчёте на мощность составляет 3500 ватт.

Для удобства эксплуатации и соблюдения допустимой нагрузки для каждой точки подключения рекомендуется выполнить разбивку приборов по зонам расположения. Например, розетка для вытяжки и кухонной подсветки – это одна группа, в то время как питание холодильника и водонагревателя имеет отдельную точку подключения.

Разновидности кухонных розеток

Только из расчёта суммарной мощности правильно выбираются сечение проводника и рабочий ток автоматических выключателей.

Таким образом, необходимо заранее определиться, в какой части кухни будут расположены отдельные электроприборы, и условно разбить суммарную мощность на несколько розеточных групп, в зависимости от расположения потребителей.

Для подключения розетки на кухне выбирается трёхжильный медный кабель не менее 2.5 мм² (заземляющий проводник выполняется жёлто-зелёным цветом) с двойной изоляцией.

Монтаж розетки на фартуке

Порядок выполнения работы:

• Выполняется разметка под розетки и прокладку кабеля.
• Провод прокладывается в стене, подготавливается подрозетник с помощью перфоратора и коронки (насадка выбирается исходя из материала стены).

Монтаж кабеля и подготовительные работы для установки розетки выполняются перед началом облицовочных работ. Рекомендуется сделать план-схему с расстояниями от точек координат для определения точного расположения подрозетников после нанесения декоративной отделки.

Монтаж розетки на фартуке

• После укладки кабеля и завершения отделочных работ делают отверстия в фартуке и устанавливают монтажные коробки (подрозетник) с применением гипсовой замазки для надёжной фиксации в стене.

При использовании, например, четырёх групп розеток на кухне, питание от распределительного щита можно сделать двумя автономными линиями. Чередование при этом нужно делать через одну розетку.

Так нужно, для того чтобы в случае выхода из строя одной из розеточных групп, была возможность подключения электроприборов к рабочей линии. Этим повышается надёжность электроснабжения помещения.

Типовая схема размещения розеток на кухне

При размещении розеток на кухне целесообразно делать трёхуровневую систему расположения точек подключения:

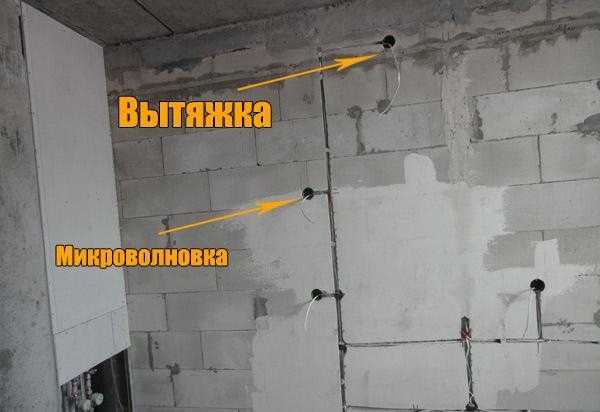

• Первый уровень следует установить под потолочным перекрытием в зависимости от высоты кухонного гарнитура, но не менее 15 сантиметров от потолка, как указано на рисунке. В него входят розетка под вытяжку и подсветка рабочей поверхности кухонного стола.

Розетка под вытяжку устанавливается на высоте 1.8-2 метра от уровня пола.

• В среднюю линию нужно установить розетки, размещаемые на фартуке, на высоте 105 сантиметров от уровня пола.
• Нижний уровень стоит сделать из расчёта на холодильник или проточный водонагреватель. Расстояние от пола берётся не менее 10 сантиметров. Особое внимание следует уделить розеткам, монтаж которых выполняется под мойкой и измельчителем отходов. Они должны быть расположены таким образом, чтобы в случае прорыва трубы отсутствовала возможность «заливания». Рекомендуется применять розетки с повышенным уровнем влагостойкости, с установкой между тумбами измельчителя и мойки.

Высота установки розеток на фартуке колеблется от 10-30 сантиметров. За точку отсчёта правильно взять уровень столешницы. Для удобства эксплуатации не рекомендуется делать минимальное расстояние на фартуке, так как на столе могут находиться бытовые приборы или продукты, которые затруднят доступ к розеткам.

Выдвижные и встроенные розетки

При скоплении техники и малом пространстве на фартуке, для разгрузки поверхности стены розетки можно сделать выдвижными или встроенными. Эти коммутационные приборы изготовлены с возможностью разместить дополнительные источники питания непосредственно в столешнице или кухонной мебели, в горизонтальной или вертикальной плоскости. При ненадобности они легко прячутся в поверхность и не бросаются в глаза.

Для того чтобы правильно установить розетку, выполняются следующие шаги:

• в выбранном месте высверливается отверстие нужного диаметра;
• вставляется розетка;
• надевается фиксирующее кольцо;
• закрепляется розетка.

Питание для этого типа розеток можно сделать внутри кухонной гарнитуры, с применением дополнительной негорючей гофротрубы малого диаметра. Подключение выполняется в розетку, установленную в фартуке.

Как выглядит встроенная розетка на кухне

Встроенные модели представляют собой коммутационные приборы прямоугольной формы с возможностью их установки в столешницу или кухонный шкаф.

Они отличаются от выдвижных розеток методом открытия. Достаточно нажать на поверхность, и точка подключения готова к использованию.

Расположение розеток. Видео

Про прокладку новой электрической проводки в квартире хрущевке и оптимальное расположение розеток в ней можно узнать из представленного видео.

При правильном расположении розеток добиться максимального комфорта можно на любой кухне. При выполнении работ лучше воспользоваться консультацией профессиональных электриков для точного расчета проводников и средств защиты.

Оцените статью:

elquanta.ru
