Как самостоятельно подключить люстру?

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

К ним относятся следующие процессы:

1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

• указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
• нож с острым лезвием;
• рулон изоляционной ленты;
• пассатижи;
• мультиметр;
• клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

1. Буква L обозначает фазный провод.
2. Буква N используется для обозначения нулевого проводника.
3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

1. Количество проводов в люстре или на потолке.
2. Число подключаемых осветительных приборов.
3. Технические особенности.
4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке



1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

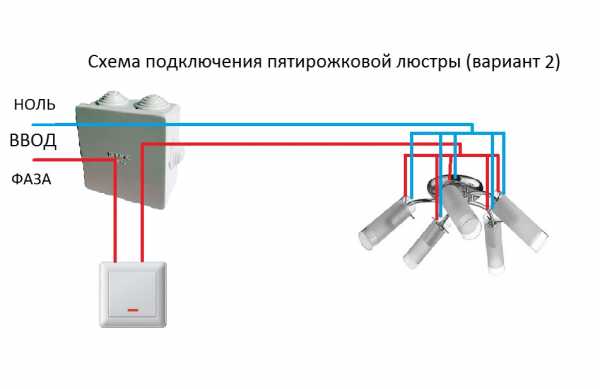

3 и более провода на люстре и 2 на потолке

1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.

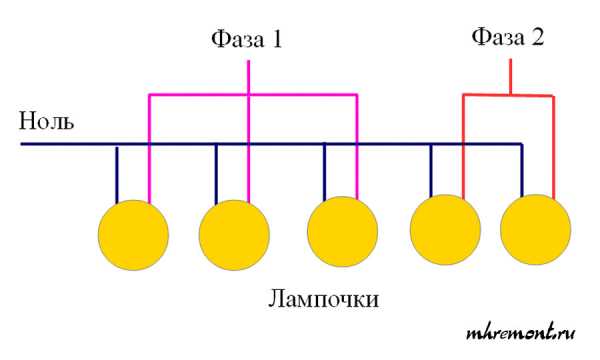

4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

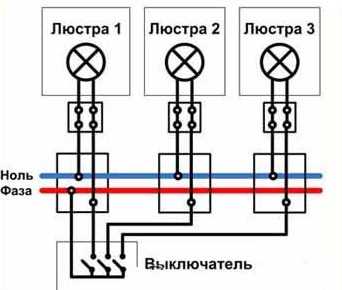

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

1. Левые провода светильников подсоединяются к нулевому проводу.
2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

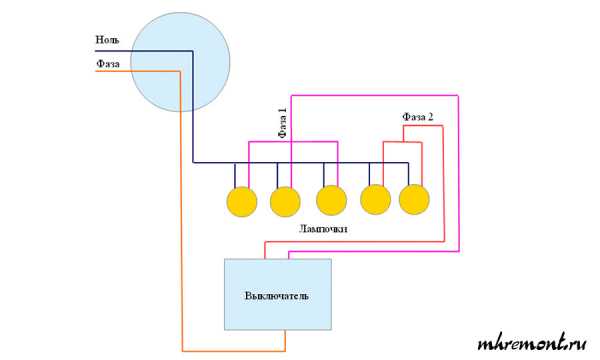

Для создания такой системы подойдет следующая схема:

1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
3. После этого подключается фаза с соответствующим проводом распределителя.
4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
2. В проделанное отверстие вставляется дюбель из пластика.
3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

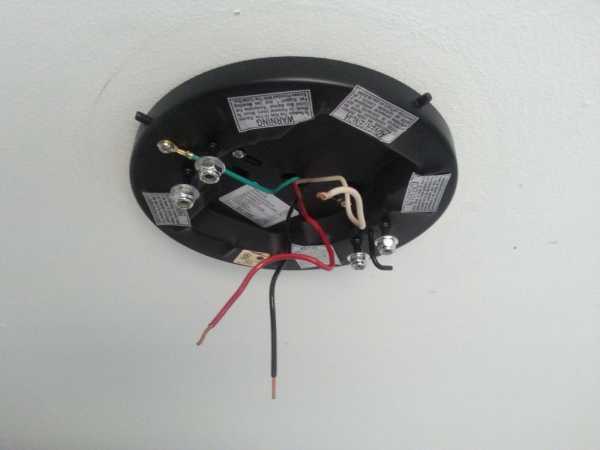

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

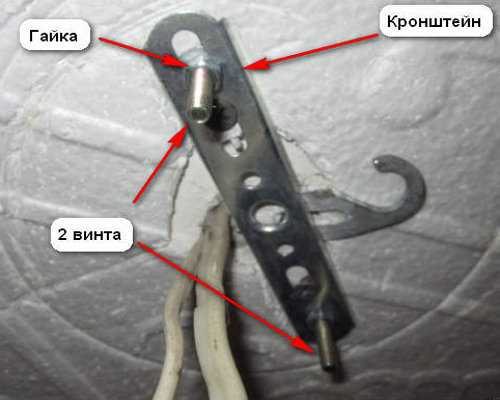

1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
3. В оба проделанных отверстия вставляются дюбели из пластика.
4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
2. При помощи перфоратора просверлить стену в местах разметки.
3. Вставить в отверстия пластиковые дюбель-гвозди.
4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

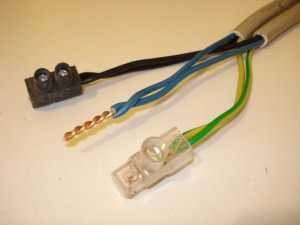

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

1. Вместо ламп накаливания установить светодиодные источники.
2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

slarkenergy.ru

Как соединить провода в люстре самостоятельно: инструкции и полезные советы

На первый взгляд кажется, что подключение светильников не представляет особой сложности. Разве это трудно – соединить провода? Однако в условиях реалий могут быть и такие ситуации (причем нередко), когда количество проводов в люстре не два, а три или более. А если они еще и разного цвета? Такой оборот уже существенно осложняет и запутывает ситуацию. Как соединить провода в люстре в этом случае?

В любом случае паниковать явно не стоит, как, впрочем, и делать все наугад. Неправильное подключение осветительных приборов грозит разными последствиями, от поражения электрическим током до короткого замыкания. Поэтому даже к такому легкому делу необходимо относиться серьезно и ответственно.

Особенности работы ламп

Электрический ток в домашней проводке протекает по замкнутому контуру, который образован фазным и нулевым проводником. Это и позволяет лампочке светиться, так как электроны проходят через ее спираль. Но если его не подать на один из потенциалов, то и свечения не будет. Соответственно, лампочка будет гореть, пока есть напряжение, и погаснет при прекращении подачи на фазу или ноль, а также при обесточивании электроэнергии.

В то же время, согласно правилам безопасности, разрываться должна именно фаза. В противном случае при замене ламп с перегоревшей нитью накала, даже при отключенном выключателе, сохраняется риск поражения электрическим током. Для этого достаточно коснуться заземленной токоведущей части. Об этом стоит помнить каждому, кто желает знать, как подключить обыкновенный светильник или светодиодную потолочную люстру.

Но когда же отрезана фаза, то на патрон подается рабочий ноль, а он уже точно не способен принести вред человеческому организму.

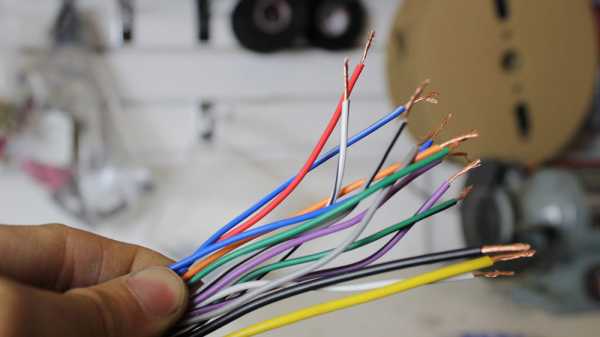

Как маркируются провода

В старых жилых постройках, возведенных еще со времен СССР, проводка имеет лишь два провода: фазу и ноль. И чаще всего провода не имеют цветовой маркировки, поэтому запутаться легко. С квартирами в современных многоэтажных строениях все несколько проще – здесь уже присутствует цветовое обозначение.

Со времен СССР прошло уже много лет, и сегодня существуют правила, которые установил Европейский комитет электротехнической стандартизации. Они приняты в странах Европы, Китае, Российской Федерации. То есть теперь проблем с тем, как правильно подсоединить провода люстры, возникнуть не должно.

Согласно этим нормам, проводка маркируется следующими цветовыми оттенками:

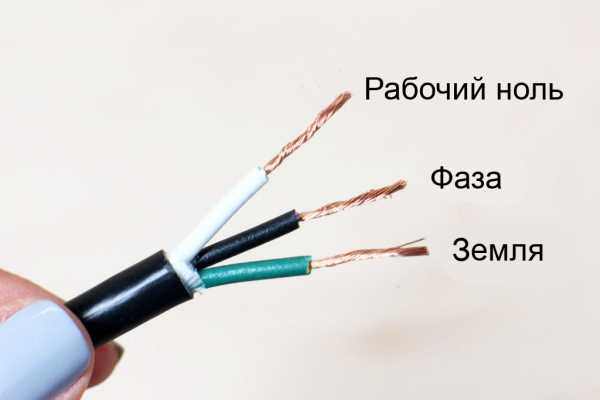

• Рабочий ноль должен быть обозначен одной латинской буквой N, цветовой оттенок – обычно синий.
• Фаза – L, а цвет – серый, черный, коричневый.
• Нулевой защитный проводник (заземление) – обозначается уже двумя латинскими буквами PE, цвет – желто-зеленый.

В других странах цветовые обозначения могут отличаться от приведенных выше. Это обусловлено датой выпуска электрических приборов и типа кабелей внутри помещения. Как выше уже было отмечено, провода в постройках Советского Союза были одного цвета, и чаще всего – белого. В этом случае следует уметь определять где фаза, а где ноль. И об этом как раз пойдет далее речь.

Определяемся с проводами

Как подключить люстру с 3 проводами, когда документация к осветительному прибору не сохранилась? Такое иногда бывает, да и цветовая маркировка вовсе может отсутствовать, что актуально для старых домов. В этом случае попробуй определить, где, фаза, а где ноль. В такой ситуации лучше всего воспользоваться индикаторной отверткой, которая точно есть у каждого электрика.

При этом если к люстре подходят только два провода, то если вы их перепутаете, люстра все равно будет работать, хоть ток будет подан на боковой контакт для цоколя. Однако если их больше, то сработают вводные автоматы.

Определение принадлежности проводов делается так – жалом следует коснуться оголенного провода, а палец руки прижимается к торцевой части инструмента. Если напряжение присутствует (фаза), то индикатор загорится, в противном случае он гореть не будет (ноль или заземление). Конечно, это стоит делать, когда выключатель находится в положении «ВКЛ».

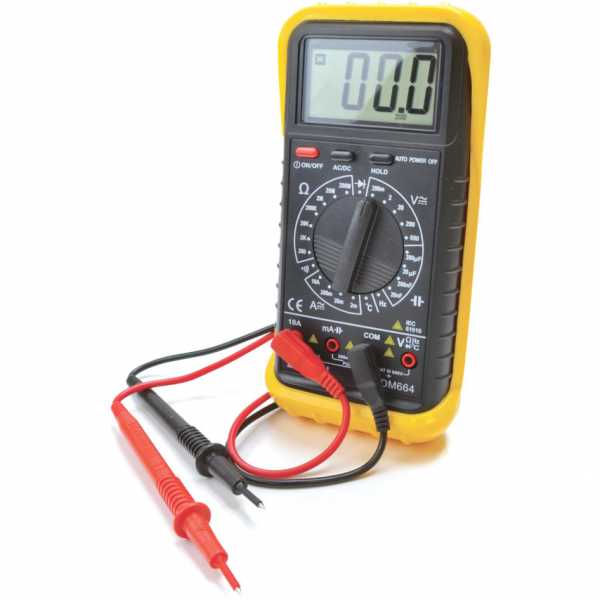

Помощь мультиметра

Что понять, как соединить провода в трехрожковой люстре в старом жилом доме для определения их принадлежности помимо индикаторной отвертки можно воспользоваться мультиметром. Такой прибор также полезно держать в доме каждому домашнему мастеру.

Для начала стоит сделать небольшую проверку: прибор поставить в режим прозвонки (значок диода с зуммером, обозначающим звуковой сигнал) и на короткое время закоротить щупы. Раздастся сигнал, который будет свидетельством того, что прибор исправен, а предел измерений выбран правильно.

Собственно сама процедура определения нуля и фазы:

• Чтобы понять, как соединить провода пятирожковой люстры, сначала из нее стоит выкрутить лампы. В патроне визуально определяют контакты. Пружинящий в центре соответствует фазе, тогда как вся металлическая резьба (служит для вкручивания цоколя) — это уже ноль.
• Нахождение нуля на проводах. Одним щупом следует коснуться боковой резьбы любого из патронов, а другим поочередно касаться оголенной части проводов, идущих к люстре.
• Звуковой сигнал даст знать о том, что нулевой проводник найден – его лучше сразу отметить маркером или любым другим способом.
• Нахождение фазного проводника. Делается все так же, только один щуп прикасается к пружинному контакту посередине, а другой – по очереди к оставшимся проводам. Тот же звуковой сигнал уведомит о фазе, которую также следует как-то пометить.

После определения фазы и нуля стоит перейти к определению количества контуров. Для этого одним щупом касаются найденного фазного проводника, а другим — поочередно к пружинящему контакту в каждом патроне.

Определение контуров также поможет ознакомиться с тем, как соединить провода люстры и проводки. Если он один, то звуковой сигнал будет раздаваться при касании контакта в каждом патроне. Если часть контактов не подает «признаков», тогда второй щуп стоит прикладывать к другому проводу. Наличие звукового сигнала будет свидетельством того, что другой проводник тоже фазный, а вся система уже двухконтурная.

Иногда третий провод может означать заземление, что также свидетельствует о системе с одним контуром. Проверка в этом случае сводится к следующему – один щуп на любую металлическую деталь люстры, а другой – к третьему проводнику. Также должен появиться звуковой сигнал.

Необходимая оснастка

Когда проводники найдены и определено количество контуров, можно переходить к рассмотрению способов подключения осветительных приборов. Что может понадобиться для такой работы?

Чтобы сделать все правильно, не обойтись без помощи определенной оснастки:

• индикаторной отвертки;
• мультиметра;
• пассатижей или плоскогубцев;
• ножа;
• изоленты.

Ко всему прочему для решения задачи, как подключить люстру с 6 проводами, 3 или 2, понадобится стремянка либо устойчивая подставка, паспорт на люстру (если он сохранился) маркер, чистый лист бумаги. Соединение проводов лучше производить не методом скрутки (что даже запрещено ПУЭ), а использовать клеммную колодку на три контакта. Она продается в любом строительном отделе хозяйственных магазинов и стоит недорого.

Техника безопасности

Для того чтобы подключить люстру, не обязательно вызывать электрика. С такой работой может справиться каждый, было бы желание и время. В то же время следует придерживаться определенных правил. Прежде всего, не следует делать скрутку для объединения несколько лампочек в отдельные группы. Со временем будет происходить окисление, качество контакта ухудшится, место соединения проводов станет нагреваться. В результате это приводит к риску возгорания. Поэтому рекомендуется прибегать к пайке.

Как соединить провода в люстре на потолке? Делать это следует исключительно через клеммные колодки. Как правило, большинство современных светильников уже укомплектованы ими, для старых люстр следует покупать их отдельно. Но иногда толщина группы жил может превышать размеры отверстия клеммной колодки. В этом случае оно заливается оловом и к этому месту припаивается провод.

Помимо этого проводить подключение следует только после подачи электроэнергии в квартиру или дом, причем можно обесточить все жилище либо выключить только автомат на линии освещения, где будет производиться работа.

Также следует учитывать еще ряд важных моментов:

• Ручки используемого инструмента должны быть изолированы без признаков повреждений.
• Перед началом работ всегда следует убедиться в отсутствии напряжения на проводах.
• Под ноги стоит положить коврик из любого диэлектрического материала.

Теперь стоит разобраться с тем, какие схемы подключения осветительных приборов существуют на сегодняшний день.

Подключение к двум проводам

Как соединить провода в люстре, когда их только два? Во многих квартирах старых построек обычно с потолка свисают только фаза и ноль. В этом случае управление люстрой осуществляется только одним способом – лампы зажигаются все сразу, если их больше чем одна (2, 3, 5 и т. д.). Это соответствует одноконтурной системе освещения.

Если люстра рассчитана на одну лампу, то особых трудностей не предвидится, но при наличии двух, трех и более следует провести дополнительную подготовку. Первым делом стоит объединить все фазные провода в люстре в единый контакт. Таким образом, формируется один контур. То же самое следует проделать и с другими проводами. Во многих люстрах обычно фаза и ноль разного цвета, как правило, коричневый или черный и синий соответственно.

В некоторых моделях группы уже объединены производителем, так что все оставляем как есть. В то же время некоторые осветительные приборы находятся в металлическом корпусе и имеют третий заземляющий провод. Но так как в нашем случае ему не найдется применение, то его следует обрезать, изолировать, ведь он полностью исключается из процесса.

Общий порядок работ того, как соединить провода в люстре, будет таковым:

• Для начала следует определить какая из жил с потолка чему соответствует.
• Наносятся соответствующие пометки.
• Теперь остается подключить провода люстры с потолочными жилами. Причем начинать лучше с соединения нулевых проводов.
• Далее соединяются фазы.
• Проводится крепление люстры к потолку.
• Делается проверка работоспособности светильника.

Если следовать изложенной выше инструкции, то особых трудностей возникнуть не должно.

Подключение с защитным проводом

В этом случае это свидетельствует о том, что электрическая сеть жилого дома выполнена согласно современным стандартам. Здесь уже используется защитный ноль соответствующей расцветки. Трудностей здесь возникнуть также не должно, поскольку подключение проводится в соответствии с цветовым обозначением проводов.

Если приобретенный осветительный прибор выполнен в металлическом корпусе, то провод заземления в люстре обязательно присутствует, как незаменимый атрибут. И если ранее было упомянуто, что его следует изолировать от остальных, то теперь он подключается к соответствующему выводу с потолка через колодку.

Что делать, когда все провода одинакового оттенка, мы теперь знаем. Индикаторная отвертка или мультиметр помогут найти их принадлежность.

Финальная стадия подключения люстры

После соединения проводов люстры с потолочными выводами остается подключить выключатель. Это уже является завершающим этапом всей работы. Как нам теперь известно, с его помощью разъединяется именно фаза во избежание поражения электрическим током при случайном касании токоведущих частей. Что касается нулевых и заземляющих проводов, то они идут напрямую к лампам в обход выключателя.

Во многих магазинах в продаже есть устройства с разным количеством клавиш. Присутствует широкий ассортимент одноклавишных выключателей. Однако есть и другие варианты. Например, для люстры на 5 лампочек двойной выключатель будет оптимальным выбором. Также есть и трехклавишные аналоги.

Одноклавишный выключатель

Это самая простая схема, которая позволяет включать и выключать все лампы в люстре сразу (если их несколько). Как правило, такой вариант актуален в тех случаях, когда с потолка свисают только два провода, соответствующих фазе и нулю. Причем независимо от того, сколько проводов у самой люстры.

Непосредственно сам процесс сводится к соединению проводки в самом устройстве и установки его на стену. То есть на входной клемме прикручивается фаза от распределительной коробки, другой провод, который идет на люстру, соединяется с выходом.

Двухклавишный выключатель

Как соединить провода люстры на двойной выключатель? Здесь схема осложняется тем, что присутствует уже два фазы вместо одной.

Такие выключатели актуальны для формирования двухконтурной системы освещения – лампы просто группируются на несколько категорий:

Подобных групп может быть и больше, поскольку тут все зависит от количества ламп в люстре. Само подключение производится аналогичным способ как при выключателе с одной клавишей, но с небольшим исключением. Теперь к его входу подводится один фазный провод от распределительной коробки, а от выхода идут уже два провода к каждой группе ламп.

Трехклавишный вариант

Такие выключатели уже актуальны для многорожковых люстр, где ламп может более 5. Здесь можно уже сформировать не две, а целых три независимые группы. Соответственно к осветительному прибору должны подходить три фазы, помимо рабочего нуля и защитного (если таковой вообще имеется в проводке квартиры или дома).

Подключение делается точно таким же образом, как мы уже рассматривали, только здесь отличием будет то, что на выходе выключателя уже три провода, которые пойдут к группам ламп. На входе же находится все та же фаза от распределительной коробки.

Современные люстры

Что касается современных светодиодных потолочных люстр, то их подключение проводится таким же образом, как и обычных ламповых люстр. Однако они не предназначены для сети в 220 В, им нужно напряжение поменьше и для этого в корпусе спрятан специальный понижающий модуль. Остается только соединить провода: фазу, ноль, заземление (если есть). Как это сделать, нам теперь известно.

В то же время следует понимать, что такие светильники в основном производятся в Китае, а это значит, что их качество напрямую зависит от производителя и соответственно стоимости люстры. По этой причине лучше не выбирать самые дешевые варианты, стоит купить вариант подороже, но зато прослужит он намного дольше.

Заключение

Как можно заметить задача, как подключить люстру с 3 проводами или более, не должна вызывать особых трудностей.

Главное, соблюдать элементарные правила и ни в коем случае не игнорировать технику безопасности. Тогда и результатом можно остаться довольным и избежать поражения электрическим током.

fb.ru

Как соединить провода в люстре 🚩 как подсоединить люстру 🚩 Ремонт квартиры

Вам понадобится

• электротехнический инструмент.

Инструкция

В первую очередь, необходимо тщательно заизолировать крюк, на который предполагается повесить люстру. Также проверьте его на прочность.
Прочитайте инструкцию по применению к осветительному прибору, в ней всегда указывается точная пошаговая последовательность действий. Если указано то, что необходимо провести заземление, значит, оно в обязательном порядке должно быть подключено. После того, как будут подготовлены крюк, люстра и заземление, отключите электричество во всей квартире, для этого необходимо отключить электроэнергию автоматическим выключателем, который расположен в щитке. Обязательно перепроверьте, есть ли напряжения в сети при помощи индикаторной отвертки.

После того, как все будет готово, отыщите на вашем потолке три проводка, один из которых «нуль», а два остальных – фазные. Снимите со всех трех проводков изоляционную ленту и разведите их в разные стороны так, чтобы они не смогли замкнуть. Следует помнить о том, что два фазных проводка выводятся в выключатель, а провод «нуль», остается в монтажной коробке.

Если вы не знаете, какой провод из них «нуль», а какой фазовый, включите свет в квартире, но выключите свет в комнате. По очереди присоединяйтесь к оголенным проводкам индикаторной отверткой и следите за показателями, если он стоит на месте, значит, провод – «нуль».

По новым правилам провода проводки различаются по цвету, то есть если провод имеет черную или коричневую маркировку – фаза, если синюю – «нуль», если желтую или зеленую, то это заземление.

После этого, необходимо определить те же самые показатели и в люстре, в большинстве случаев они также имеют цветную маркировку. Если таковая отсутствует, то определить фазы и «нуль» очень просто. Для этого необходимо подключать по два проводка, которые спрятаны в декоративную коробку, к электросети. В то время, когда вы подключите проводки к сети, третий ни в коем случае нельзя трогать. Если в таком положении загорается одна половина ламп, поменяйте проводки, один из которых, не вытаскивая, оставьте в розетке. Так меняйте проводки поочередно, пока не поймете, какой провод является нулевым. Следует упомянуть о том, что какой провод постоянно остается в розетке и есть «нуль».

После того, как все определено, можно устанавливать люстру, (не забудьте снова отключить свет в квартире) подвешивая ее на крюк. Соединить провода в следующем порядке: «нуль» люстры с «нулем» на потолке и, соответственно, фазу с фазой.
Важно знать о том, что невозможно соединить провода разных металлов, так как они образуют электронную пару, которая при эксплуатации может искрить, тем самым вывести из строя электроприбор.

Перед тем, как окончательно закрепить люстру на потолке, проверьте выполненную работу. Включите электричество и люстру. Если все работает нормально, то смело приступайте к окончательной установке защитно-декоративного колпачка люстры.

www.kakprosto.ru

схема подключения, подключение к одноклавишному и двухклавишному выключателю

Подключение люстры достаточно простое дело, однако часто это вызывает значительные сложности, особенно если люстра, будет работать не в одном режиме, а в двух и более. Так же возникают проблемы, если у люстры предусмотрен собственный выключатель, например, дистанционный пульт управления. Как подключить люстру и решить эти проблемы будет описано в этой статье.

Условно, по способу подключения, люстры можно разделить на три типа: люстры, имеющие возможность работать в двух и более режимах (многорожковые люстры с раздельным включением лампочек), люстры, работающие в одном режиме (все лампочки включаются одновременно) и люстры со встроенной системой управления.

Подключение люстры к двухклавишному выключателю

Начнем с самого сложного это с многорожковых люстр с раздельным включением лампочек. Чтобы подключить такую люстру, и она могла работать в нескольких режимах, в квартире должна быть предусмотрена соответствующая электропроводка.

Как определить, как сделана электропроводка и предусматривает ли она работу люстры в нескольких режимах?

• Во-первых, если старая люстра, аналогичная новой, работала, то и новая будет работать.

• Во-вторых, следует обратить внимание на выключатель если он двухпозиционный, то, скорее всего, люстра сможет работать в трех режимах: горит вся, горит одна часть, горит вторая часть.

• В-третьих, следует посмотреть, сколько проводов выходит из потолка, если три и более, то люстра будет работать в нескольких режимах, если два, то нет. Почему, читайте далее.

Схема соединения проводов

Итак, рассмотрим, как подключить люстру в данном случае на примере обычной пяти рожковой люстры. Задача: сделать три режима работы люстры: горит только две лампочки, горит только три лампочки и горят все лампочки.

Если электрика люстры собрана изготовителем люстры, одной проблемой меньше, если нет, то перед тем как приступить к подключению люстры необходимо собрать ее электрическую часть.

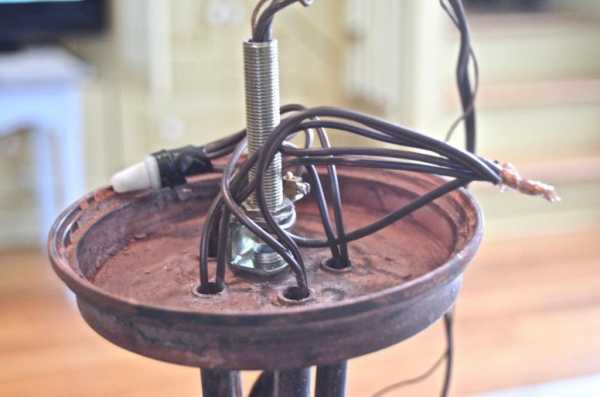

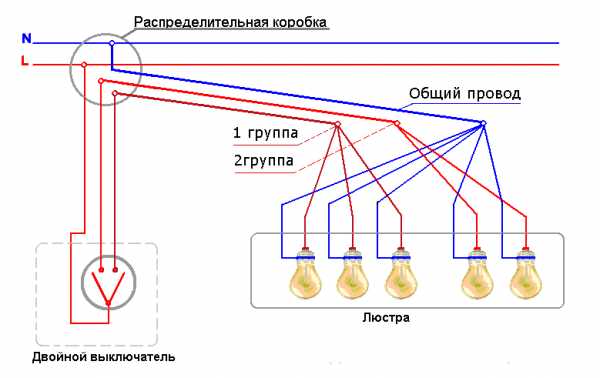

Рис.1. Провода в самой люстре соединяются следующим образом. Берут по одному проводу от каждой лампочки (обычно одного цвета) и соединяют вместе – это будет «0». Остальные провода делят на две части, они будут подключены к фазам выключателя, и соответствовать работе каждой клавиши.

У такой люстры имеется десять проводков, по два с каждой лампочки. Для подключения такой люстры необходимо сначала сделать правильное соединение проводков в самой люстре. Для этого на одну клемму соединяем по одному проводку с каждой лампочки. Остается пять проводков. Соединяем три из них в другую клемму, оставшиеся два проводка в третью.

Подключение люстры к электропроводке

Теперь необходимо подключить люстру к проводам на потолке. Первое что следует сделать — определить, какой провод ноль, а какие фаза. Для этого необходимо воспользоваться специальной отверткой тестером.

Процесс определения следующий. Переводим выключатель в положение включено, и по очереди проверяем все провода. Тот провод, на котором нет тока — есть ноль. Остальные два провода фаза. Теперь, для определения очередности работы клавиш выключателя, определяем, какой провод из оставшихся двух подключен к какой клавише. Для этого переводим одну из клавиш выключателя в положении выключено, и проверяем наличие тока. В том проводе, в котором отсутствует ток и есть искомый.

После того как определено назначение всех проводов можно подключить люстру. Перед тем как приступить к этой операции следует отключить электричество в квартире, чтобы избежать случайного поражения электрическим током.

Рис.2. Для подключения выключателя тестером определяем основной провод (провод в котором есть ток), он подключается на вход выключателя (он обозначен буквой «L»). Остальные два провода подключают к клеммам клавиш. На люстре: провода, собранные в один пучок, подключают к нулевому проводу, остальные два пучка к двум оставшимся проводам.

Итак, сначала вешаем люстру на подвес, о том, как закрепить люстру на потолке читайте в статье «Как повесить люстру», так значительно проще соединять провода. После чего клемму, в которую мы собрали пять проводков, подключаем к проводу, который мы отметили как ноль. Остальные два провода подключаем в оставшиеся клеммы, с учетом определенных ранее положений клавиш в выключателе.

Подключение люстры к однопозиционному выключателю

Теперь рассмотрим случай, когда для подключения люстры имеются всего два провода в потолке. Как было описано ранее в этом случае один провод ноль, а другой фаза, которая идет из выключателя. В таком случае люстра может работать, только в одном режиме. Включено и выключено. Для большего числа режимов необходим как минимум еще один провод, поэтому придется переделывать проводку.

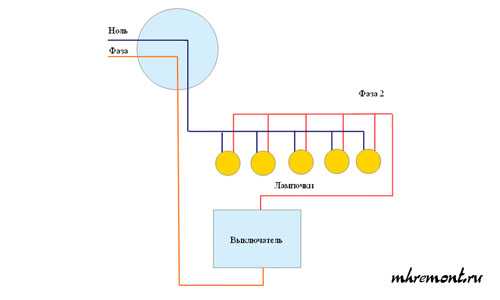

Рис.3. На люстре провода соединяются по парно в два пучка и подключаются к двум проводам электропроводки. К выключателю подсоединяются два провода. Порядок подключения неважен. Однако если есть маркировка на выключателе лучше ее не нарушать.

Для того чтобы подключить люстру в данном случае необходимо только две клеммы. В случае нашей пятирожковой люстры необходимо сделать следующее. Проводки от лампочек соединить не в три, а в две клеммы по пять штук в каждую. И соединить их с имеющимися проводами на потолке.

В заключение, о самом простом, о люстрах и светильниках, имеющих собственный выключатель, например, пульт дистанционного управления. Подключение таких люстр выполняется проще всего. Как правило, люстры такого типа способны работать без выключателя. Для их подключения требуется только два провода фаза и ноль, т.е. они подключаются также как любой другой электрический прибор.

Если планируется подключение такой люстры на место старой, то достаточно подключить люстру, как описано выше. Единственное отличие, для постоянной работы люстры выключатель всегда должен находиться в положении включено.

mhremont.ru

Как подключить люстру с 3 проводами?

Любой ремонт можно разбить на несколько поэтапных частей. Освещение в помещении занимает отдельную позицию в этом хитром деле. Вы всегда сможете воспользоваться услугами электрика, который потребует определенную плату. Но почему бы не сэкономить и не заняться установкой и подключением самостоятельно? Установка люстры на первый взгляд кажется очень простой операцией, но все не так легко. Как подключить люстру с 3 проводами самостоятельно? Давайте рассмотрим этот и другие случаи для полного понимания.

к содержанию ↑

Схема подключения люстры с двойным выключателем

Каждый хочет сделать интерьер своего дома самым гармоничным и красивым. Например, то же нанесение покрытия на потолок всегда должно сверяться с типом и способом установки люстры:

• натяжной потолок нужно устанавливать одновременно с люстрой;
• если монтаж происходит при помощи плитки, то можно и повременить.

Выбор люстры — это уже другой вопрос. Нужно заранее определиться с размерами и способом подключения, также не стоит забывать и о других расходных материалах.

Уже после выбора следует установка и подключение. С одноклавишным ключом разобраться будет проще, но речь сегодня идет не о них. Давайте разберемся с пугающим подключением люстры, которая имеет двойной выключатель.

к содержанию ↑

Что нам понадобится?

Перед проведением всех манипуляций нужно подготовить следующие инструменты:

1. Отвертка, которая оснащена электрическим индикатором. Она понадобится нам, чтобы прозвонить цепь и найти фазу.
2. Набор отверток с самыми разнообразными насадками. Они нам потребуются для сборки и разборки всей конструкции.
3. Мультиметр. Мультиметр — это измерительный прибор, без которого не стоит проводить ни одну работу с электроникой.
4. По желанию можно приобрести клеммную колодку. С ней будет гораздо проще провести сборку проводов во время их соединения. Диаметр может варьироваться от 1 до 5 мм.

Все эти вещи можно найти в любом бытовом магазине электроники. Остальные “инструменты”, вроде стула или изоленты, вы сможете найти даже у себя дома.

Что делать дальше, как подключить люстру на два выключателя? Давайте не будем торопиться и ознакомимся со всеми тонкостями этого дела.

к содержанию ↑

Что означают провода в люстре?

Для того чтобы заниматься установкой и подключением, нужно разбираться в назначении проводников, которые выходят из нашего прибора. Для этого стоит взглянуть в инструкцию. Если инструкция написана на иностранном языке, то рекомендуем следовать следующим советам:

• Осмотрите внимательно прибор. Если от каждой лампы идут провода и соединяются в одной клеммной ячейке с внешним контактом — это фаза L.
• Земля — контакт PE. Чаще всего его окрашивают в желтый цвет. Этот контакт пригодится вам, если в доме проведено центральное заземление.
• Если вы нашли одинокую жилу, на которой сходятся все нулевые контакты от ламп, то перед вами нулевой провод — N. Также вы можете самостоятельно определить его при помощи мультиметра или обозначения в виде вышеупомянутой буквы.

Важно! На сегодняшний день существует закон, который запрещает использовать все сплавы проводов, за исключением медных.

к содержанию ↑

Подключение

Как подключить люстру с 3 проводами? Если ваш девайс имеет три или две лампочки, а на выключателе есть несколько клавиш, то действовать придется по одному из трех вариантов:

• Ключ будет включать сразу все лампочки.
• Если на выключателе несколько клавиш, то появляется возможность установить последовательный запуск ламп.
• Если люстра имеет много рожков, то вы можете выбрать групповой, одновременный или поочередный запуск при помощи одной кнопки.

Как определиться?

• Для тех случаев, когда из отверстия в потолке виднеются два конца проводников, можно выбрать первый из вариантов. В документации от производителя должен быть указан способ подключения, который будет соответствовать функционалу устройства.
• Те светильники, что имеют несколько ламп, оснащены парными контактами, которые необходимы для соединения плафонов. Такие устройства подключить можно и по второму принципу.
• С третим же вариантом подключения дела обстоят сложнее. Провода нужно соединить в параллельном порядке. Такой способ подключения поможет достичь включения каждой лампы по отдельности.

Важно! Не беритесь за установку и подключение, если сомневаетесь в своих силах. Необдуманные решения и действия могут привести к поломке или нанести вред вашему здоровью!

Многорожковая люстра без земли

Такой метод выглядит несколько сложнее, но на практике все просто. Самое важное — это разобраться в назначении всех проводов и правильно соединить их между собой.

В большинстве случаев с потолка выходит 2-3 провода. Если в помещении отсутствует заземляющий контакт, то потребуется всего лишь два кабеля.

Важно! Для определения фазы придется воспользоваться мультиметром или отверткой с цифровым индикатором — просто прикоснитесь к оголенным выводам проводника. Если раздастся сигнал или загорится лампочка, то вам удалось найти фазу.

Теперь нам нужно осмотреть все кабеля на предмет разрыва — заводские разметки и цвета мало чего расскажут, поэтому опираться здесь придется только на себя.

Важно! Перед проведением всех работ, обязательно обесточьте помещение!

Выполнить предстоит следующее:

1. Необходимо снять изоляцию с кабелей. В этом вам поможет специальный инструмент или самая обычная зажигалка.
2. Если в схеме используется многожильный проводник, то кончики придется запрессовать при помощи наконечников. Для монокабеля дополнительная изоляция не потребуется.
3. Остается распределить концы проводников по группам и зафиксировать их в специальной клеммной колодке.
4. Чтобы распределить кабеля по группам, ориентируйтесь на цвет верхней оболочки. По стандартам люстры оснащены белыми и черными проводами.
5. Прикрутите колодку к основной части нашего прибора. Позаботьтесь о плотном соединение, для того чтобы избежать перегревов и окислений в будущем.

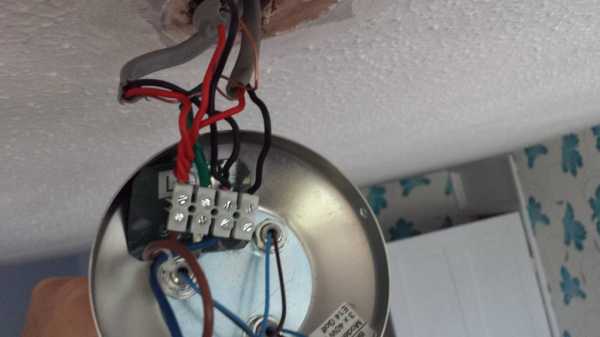

6. Соедините люстру с проводами, которые выходят из потолка. Вторично проверьте фазу и закрепите концы проводников со второй стороны колодки.
7. Можете смело подавать напряжение и проверять правильность проделанной работы.

к содержанию ↑

Видеоматериал

Теперь вы знакомы с тем, как подключить люстру на два выключателя, и не только. Не забывайте про элементарные правила безопасности и не торопитесь!

Поделиться в соц. сетях:

serviceyard.net
