В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост — щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Разновидности отверток

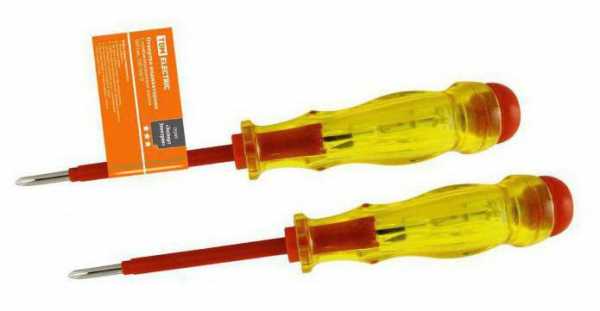

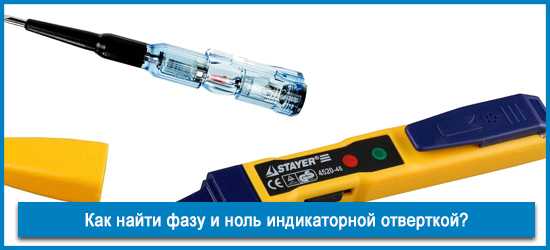

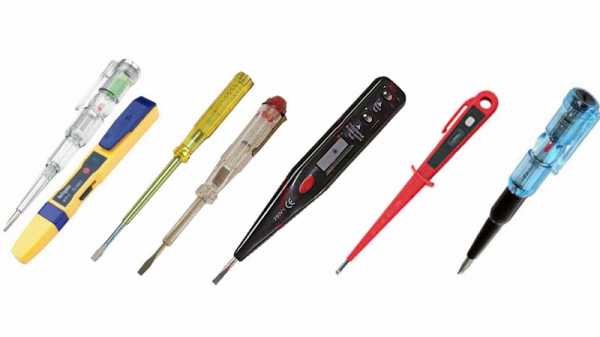

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

1. Многофункциональная отвертка Safeline.
2. MS 18.
3. Lek ОП 1.
4. Lek ОП 2Э.
5. ВМ 1141 220 250В.
6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

1. Индикаторная отвертка показывает фазу или ноль.
2. Определение скрытой проводки бесконтактным способом.
3. Определение места обрыва кабеля.
4. Определение полярности элементов питания.
5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

• сначала проводка обесточивается;
• провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
• после чего необходимо включить электричество;
• щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
• тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

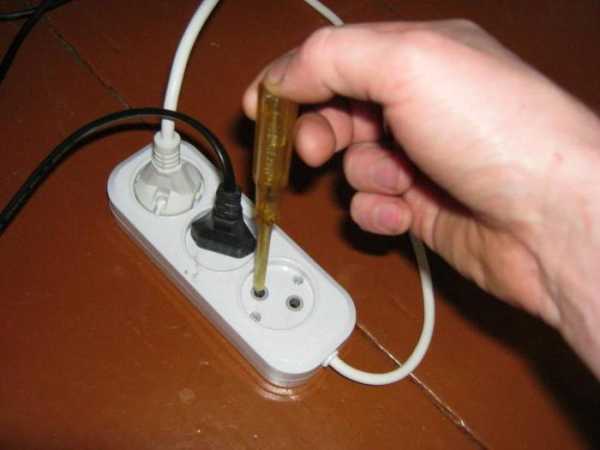

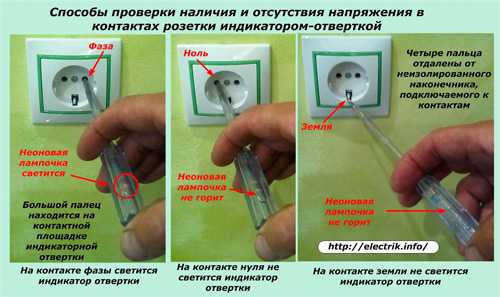

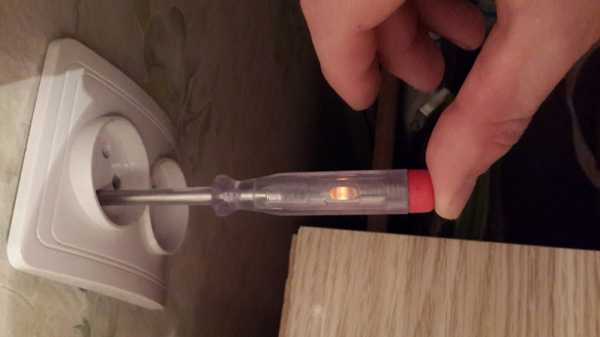

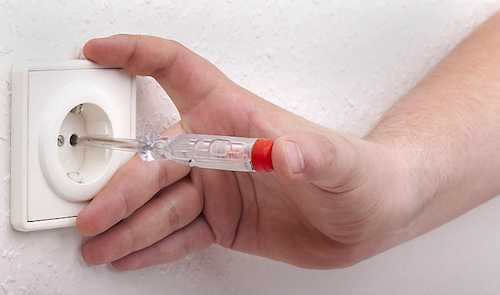

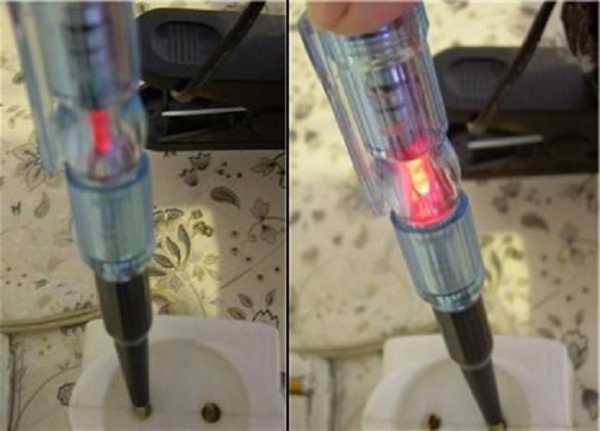

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

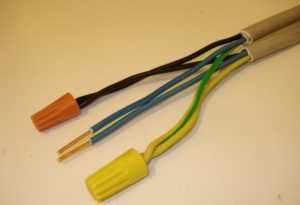

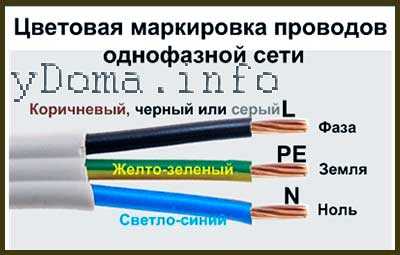

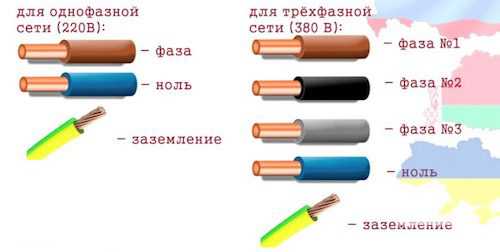

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

• желто-зеленый провод является заземлением;
• цвет провода фазы — черный;
• ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Проверка исправности ламп накаливания

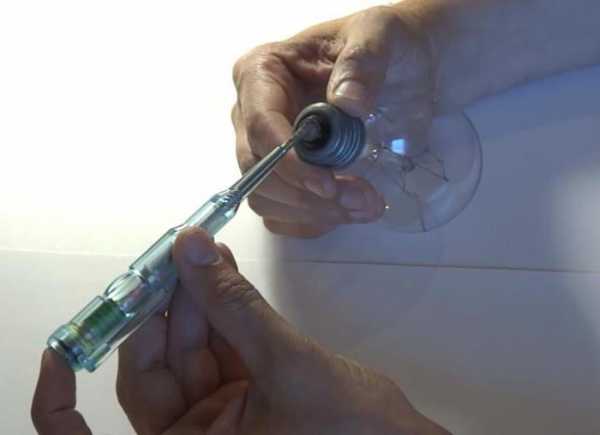

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

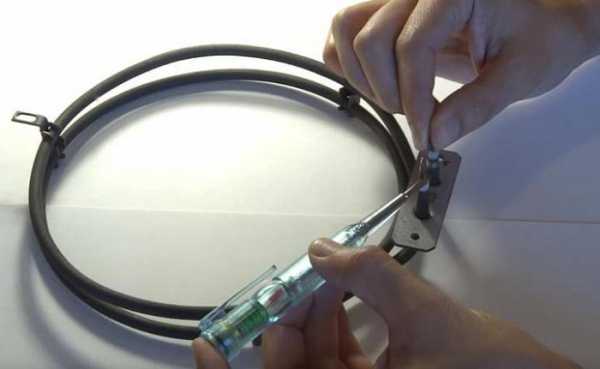

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки — к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

• взять индикаторную отвертку необходимо непосредственно за щуп;
• металлическую пластину нужно приложить к проводу;
• если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

1. Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.
3. Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

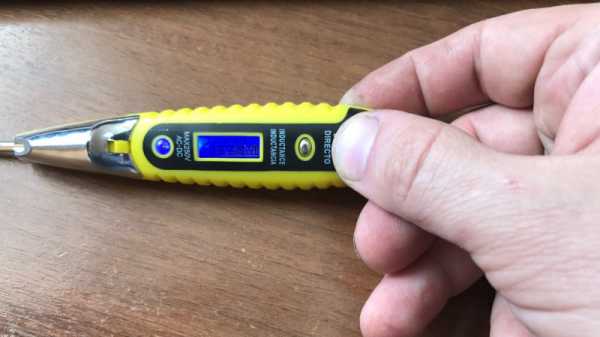

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

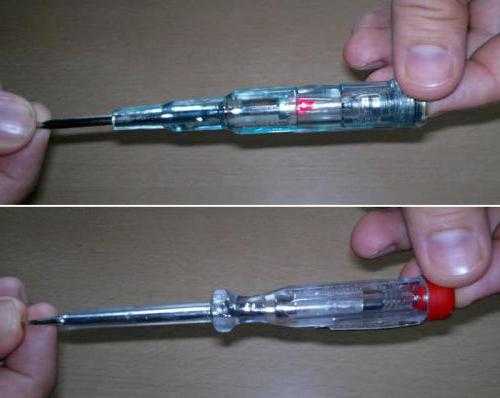

1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
2. Использование поврежденной отвертки строго запрещается.
3. Запрещается использовать устройство без винта.
4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

fb.ru

Как найти фазу и ноль индикаторной отверткой? | ENARGYS.RU

Проверить функциональные возможности электросети в квартире или частном доме можно различными способами. С финансовой точки зрения оптимальным вариантом будет индикаторный пробник, который способен заменить мультиметр в домашних условиях.

При выполнении монтажных работ с розетками и выключателями освещения часто возникает необходимость найти фазу и ноль. Конечно для опытных электриков, такая задача пустяк, но для тех, кто мало знаком с правилами устройства электрических сетей, этот вопрос может загнать в тупик.

Индикаторная отвертка. Нюансы в использовании

Учитывая количество электроприборов в каждой квартире, этот прибор должен быть у каждого. С его помощью будет возможно определить наличие тока в любом проводнике, розетке или электрощитке.

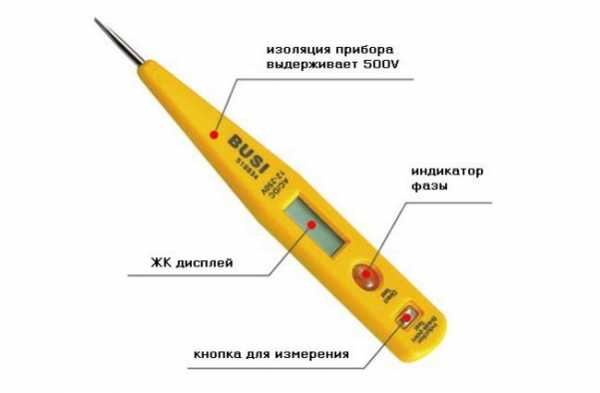

Конструкция индикаторной отвертки

Конструкция обыкновенного пробника в виде отвертки простое:

• щуп, исполняет роль проводника;
• к жалу подключен резистор, он нужен для понижения силы тока до безопасной для человеческого организма величины;
• далее размещен светодиод, который соединяется с контактным пятачком, выведенным на торец отвертки;
• корпус изготавливают из прозрачного пластика, это позволяет увидеть загорание светодиода.

Фаза и ноль в отвертке

Найти фазу и ноль индикаторной отверткой не составит труда. Когда щупом прикоснутся к проводу под напряжением, ток пройдет по стержню, далее через резистор, приведет светодиод к свечению, а затем попадет на руку, которая касается металлической пластины. Ток пройдет и сквозь тело человека, который производит данную операцию, а затем уйдет землю.

Сам человек не ощутит проходящий через него ток, так как его величина слишком мала.

Область применения

Любые работы, которые касаются электропроводки, должны быть безопасными. Для этой цели каждый должен иметь в доме этот необходимый инструмент.

Этот прибор может быть использован для таких целей:

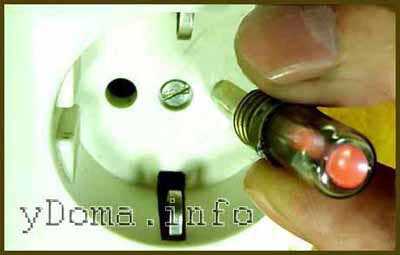

• проверить к какому контакту розетки или выключателя подведен фазовый проводник;
• когда розетка удлинителя не работает, можно проверить все гнезда пробником;
• с ее помощью можно выяснить, куда подведена фаза в патроне: к центральному контакту или к резьбе;
• выяснить находится ли электроприбор под напряжением;
• прикасаясь жалом инструмента к центральному контакту розетки, можно проверить исправность заземляющего проводника.

Важно! Если электросеть с переменным током, то прижимать палец к пластине нет необходимости!

Типы отверток

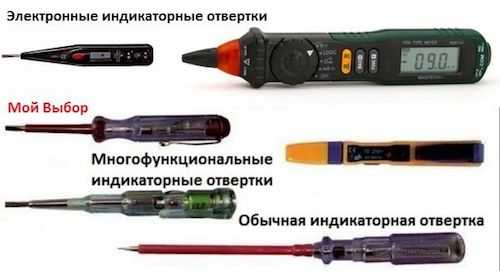

Новые модели отверток могут обнаружить присутствие напряжения в жиле даже через слой побелки, штукатурки и глины. Их алгоритм действия практически всегда аналогичен. Но имеются и различия, которые возникают в зависимости от типов, моделей и ряда функций которыми обладает инструмент.

Иногда по своей функциональности одна отвертка, может заменить несколько дорогостоящих приборов. Существуют приборы с батарейкой, это дает возможность проверять исправность провода, даже в обесточенном состоянии.

Важно! Любая индикаторная отвертка имеет нижние и верхние пределы замеров напряжения. Их превышение может сломать устройство либо показывать неверную информацию.

Такая модель сможет дать максимальное количество интересующих сведений об исследуемой цепи:

• звуковой сигнал сообщит о том, что в цепи присутствует напряжение;
• на цифровом табло отобразиться величина напряжения в вольтах;
• дает возможность проверить цепи переменного и постоянного тока в бытовых электроприборах;
• определит полярность сетей;
• с ее помощью можно провести прозвонку электроцепи световой или звуковой индикацией.

Проверка устройства перед использованием

Перед применением индикаторный прибор должен быть проверен на исправность. Батарейка, которая находится внутри устройства, поможет в этом удостовериться. Потребуется прикоснуться одновременно к жалу и другим пальцем к металлическому контакту на рукоятке. Световой индикатор должен в этот момент загореться.

Если устройство не предусматривает наличие батарейки, тогда понадобиться проводник под напряжением. К нему нужно прикоснуться жалом отвертки, а к металлу на рукоятке пальцем. В результате светодиод также будет светиться.

Основные меры безопасности

Обязательно следует соблюдать меры предосторожности:

• запрещается использование пробника без винта;
• допускается вынимание из устройства только батарейки;
• после того как заменена батарейка, винт следует закрутить по часовой стрелке до упора;
• если на пробнике имеются механическими повреждениями, то его использование запрещено;
• не стоит использовать прибор выше пределов, указанных в технических характеристиках;
• перед использованием пробника, потребуется его проверить в сети с точным наличием фазы;

Важно! При проведении замеров электрических линий, пробник держат только за изолированные элементы. Исключением являются цепи без напряжения.

Инструкция по использованию

Согласно своих характеристик такие индикаторные приспособления предназначаются для:

• возможности определить переменное напряжение контактным способом до 250 В;
• бесконтактным способом до 600 В;
• обследования цепи на целостность от 0 до 2 Мом;
• установления полярности: от 1,5 В до 36 В;
• инструмент должен храниться в сухом и защищенном от влаги месте;
• все операции лучше проводить в перчатках, чтобы обеспечить бесконтактное обследование;
• после работы, следует очищать инструмент от пыли и мусора.

Рекомендации электрика

Бесконтактные отвертки очень чувствительны, она может реагировать и на фазу и на нейтраль, хотя реальное напряжение будет только в одном проводе. Поэтому для обычного электрика такая отвертка не нужна. Тем ни менее, она может помочь в проверке качества экранирования кабелей и отсутствии излучения.

В таких приборах существует три позиции переключателя. Две предусмотрены для осуществления дистанционного действия. В случае случайного прикосновения отверткой в этом режиме к токонесущей части провода, то вся электронная часть, состоящая из транзисторов и светодиода, выгорит.

Электроприборы окружают человека в повседневной жизни. Рано или поздно в любой электрической системе возникают проблемы и неполадки. Не всегда эти проблемы стоят того чтобы приглашать опытного электрика, некоторые поломки можно устранить самостоятельно. Однако, что иметь возможность отыскать неисправность в сети обязательно потребуется специальный инструмент, который стоит, приобрети заранее.

enargys.ru

Как проверить ноль и фазу индикаторной отверткой — Ремонт квартир

В каждом доме имеются электроприборы и электропроводка, в работе которых возникают некоторые сложности. Вызов профессионального электрика по каждому малейшему поводу обойдется в копеечку, гораздо проще решить проблему самостоятельно. Для этих целей может понадобиться мультиметр, который измеряет параметры сети. Однако инструмент является дорогостоящим, и не всегда его приобретение целесообразно для использования в домашних условиях. Его функции может заменить индикаторная отвертка. Что это такое и как ее использовать? Как определить, где фаза, а где ноль?

Принцип работы

Как работает индикаторная отвертка? Внешний вид прибора схож с обыкновенной отверткой, однако он имеет встроенный в полость ручки индикатор. Металлическая часть отвертки выполняет роль щупа, при этом он способен сокращать силу подаваемого электричества, чтобы использование прибора было максимально безопасным. Также прибор имеет светодиод, который располагается в верхней части ручки. Кроме этого, отвертка имеет металлическую пластину контактного типа.

Принцип работы довольно прост — щуп отвертки касается проводника электричества, затем, проходя по нему, сила тока значительно уменьшается, после чего человек прикасается пальцем к контактной пластине. Происходит замыкание цепи, отчего загорается лампочка. Отвертка необходима для того, чтобы показать наличие в сети постоянного или переменного тока.

Разновидности отверток

На сегодняшний день в ассортименте любого строительного магазина представлены следующие разновидности индикаторных отверток:

1. Многофункциональная отвертка Safeline.
2. MS 18.
3. Lek ОП 1.
4. Lek ОП 2Э.
5. ВМ 1141 220 250В.
6. Индикаторная отвертка с батарейкой.

Представленные модификации устройства имеют некоторую разницу в функциональности.

Опции отвертки

Стандартный прибор предназначен для следующих целей:

1. Индикаторная отвертка показывает фазу или ноль.
2. Определение скрытой проводки бесконтактным способом.
3. Определение места обрыва кабеля.
4. Определение полярности элементов питания.
5. Проверка целостности электрической цепи.

В зависимости от модификации отвертки она может иметь другие дополнительные функции.

Определение ноля и фазы

Многие начинающие электрики и люди, которые решили самостоятельно заняться ремонтом электроприборов, интересуются, как найти фазу и ноль индикаторной отверткой. Для этого следует придерживаться следующего алгоритма работы:

• сначала проводка обесточивается;
• провода, которые необходимо протестировать, нужно зачистить от изоляционной обмотки;
• после чего необходимо включить электричество;
• щупом поочередно необходимо касаться проводов, при этом следует помнить о том, что цепь должна быть замкнута пальцем на контактной пластине;
• тот провод, при касании к которому загорается лампочка, является фазой электрической цепи.

Как найти фазу и ноль индикаторной отверткой в розетке? Для этого нужно поочередно помещать щуп в отверстия розетки. При обнаружении фазы будет загораться лампочка. Свечения не будет, если отвертка показывает ноль. Если при касании к обоим отверстиям розетки лампочка не загорается, это свидетельствует об обрыве ноля.

Кроме использования индикаторной отвертки, можно определить фазу по цвету провода:

• желто-зеленый провод является заземлением;
• цвет провода фазы — черный;
• ноль имеет синий цвет провода.

Если цветовое распределение не соблюдено, понадобится индикаторная отвертка для определения.

Проверка исправности ламп накаливания

При покупке очередной лампочки накаливания важно проверить ее работоспособность прямо в магазине. Если нет соответствующего стенда, сделать это можно при помощи обыкновенной индикаторной отвертки. Для этого нужно взять лампу одной рукой за металлический цоколь, а щупом индикаторной отвертки в другой руке прикоснуться к центральному контакту на лампочке. Если она исправна, то светодиод на приборе загорится.

Несмотря на то, что способ действенный, в результате может быть сбой, если лампочка разгерметизирована. В таком случае электрическая цепь сохраняется, но лампа все равно не загорится. Однако такое случается довольно редко.

Проверка нагревательного ТЭНа

Проверить работоспособность нагревательного элемента стиральной машины можно, даже не вынимая его. Достаточно обеспечить доступ к контактам, остальные провода при этом нужно отсоединить. Для проверки нужно прикоснуться рукой к одному из контактов ТЭНа, щупом отвертки — к другому. При этом цепь замыкается прикосновением к металлической пластине на устройстве. Если лампа загорится, то нагревательный элемент исправен.

Проверка напряжения в изолированном проводе

Как работает индикаторная отвертка? Ее функционал позволяет не только определять фазу и ноль, но и проверять напряжение в проводах с изоляцией. Не рекомендуется перекусывать неизвестный провод, так как часто бывает непонятно, под напряжением он или нет. В таком случае проводятся следующие манипуляции:

• взять индикаторную отвертку необходимо непосредственно за щуп;
• металлическую пластину нужно приложить к проводу;
• если кабель под напряжением, то индикатор на отвертке покажет это.

Такой способ определения подходит даже для проводов, которые находятся под штукатуркой, однако свечение при этом может быть менее ярким.

Поиск обрыва провода

Инструкция к индикаторной отвертке отмечает многофункциональность прибора. Это очень важно и удобно в домашнем использовании. Разобравшись, как найти фазу и ноль индикаторной отверткой, ею можно также отыскать обрыв провода. Если переноска вдруг перестала работать, то первым делом нужно проверить целостность электрической цепи:

1. Необходимо убедиться в отсутствии короткого замыкания — для этого нужно освободить переноску от включенных в нее приборов, взять рукой за один контакт вилки, к другой прикоснуться щупом. Если свечение отсутствует — значит, короткого замыкания нет.
2. Для поиска поврежденного провода нужно зажать пальцами один из контактов вилки. Щупом отвертки при этом поочередно выполнить касания к гнездам розеток удлинителя. В каком из гнезд не будет свечения, в том и наблюдается обрыв.


3. Его нужно пометить маркером. Затем нужно узнать расположение — где фаза, а где ноль, как только это будет сделано, вилку нужно вставить в розетку так, чтобы эти показатели совпали.
4. После чего металлической пластиной индикаторной отвертки выполняется поиск обрыва. На этом месте светодиод должен потухнуть.

Аналогичным образом выполняется поиск обрыва провода и в проводке дома.

Электронная индикаторная отвертка

Можно найти фазу и ноль как индикаторной отверткой со светодиодом, так и электронной. Различия лишь в их конструкции. Электронная индикаторная отвертка может быть как с жидкокристаллическим экраном, так и без него.

Вместо светового сигнала такой прибор оповещает о наличии напряжения звуковым сигналом. Кроме этого, большим преимуществом такого устройства является вывод информации о напряжении на жидкокристаллический экран, если таковой имеется. Принцип работы электронного устройства является таким же, как и у обычной индикаторной отвертки.

Проверка работоспособности

Перед тем как определить, где фаза, а где ноль, нужно проверить работоспособность самой отвертки, так как она, как и любой другой прибор, может быть неисправна. Для этого следует обратить внимание на такие нюансы:

1. Корпус устройства должен сохранять свою целостность. Работа с электричеством требует хорошей изоляции без повреждений.
2. Для точности показаний следует проверить отвертку. Для этого следует щупом прикоснуться к проводнику, который на 100% находится под напряжением.
3. Если используется изделие на батарейках, то нужно вовремя их заменять.

Безопасность при использовании отвертки крайне важна, поэтому при обнаружении неисправности рекомендовано приобрести новое устройство. Стоимость варьируется от 50 до 1000 р. в зависимости от модификации.

Меры безопасности

При работе с устройством нужно соблюдать следующие меры безопасности:

1. Не следует разбирать отвертку, замене подлежат только батарейки, если таковые имеются.
2. Использование поврежденной отвертки строго запрещается.
3. Запрещается использовать устройство без винта.
4. При контакте щупа с электричеством запрещено браться руками за оголенную часть прибора.
5. Не стоит использовать прибор при напряжениях выше, чем это указано в технических характеристиках.

Для того чтобы узнать, светится фаза или ноль на индикаторной отвертке, нужно выполнить все рекомендации, изложенные выше. При этом важно следить за исправностью устройства и не пренебрегать правилами безопасного использования индикаторной отвертки.

fb.ru

Фаза и ноль. В чем разница?

Строго говоря, фазный и нулевой проводники не имеют больших различий. В цепях переменного тока за одну секунду ток меняет направление пятьдесят раз. Как тут отличишь, какую функцию выполняет тот или иной провод? Единственное отличие между фазным и нулевым проводниками состоит в том, что «ноль» (нулевой проводник) соединен с Землей. Именно так. В землю закопан электрический контур и на подстанции один из выводов трансформатора соединен с этим контуром. Такая электрическая схема называется сетью с глухо заземленной нейтралью. В такой схеме нулевой провод имеет потенциал земли. Мы с вами тоже имеем потенциал земли. Поэтому, коснувшись заземленного проводника мы не получаем удар током.

Теперь, когда вы имеете представление о «нуле» перейдем к «фазе». Напряжение фазного проводника 50 раз в секунду меня меняет свою полярность относительно «нуля». В цепи фаза-ноль ток изменяет свое направление тоже 50 раз в секунду. Если ток потечет через тело человека, то это закончится очень плохо. Поэтому проявляйте крайнюю осторожность.

На самом деле нет ни одного прибора, который бы «чувствовал» «фазу». Все приборы фиксируют, течет ли ток от данного конкретного провода на «землю» или нет. Даже однополюсный пробник, которым часто пользуются для обнаружения фазных проводов, работает по этому принципу. Сейчас мы не станем вдаваться в подробности работы таких пробников.

Ищем «фазу»

Если нам необходимо отличить фазу от ноля, то мы должны создать электрическую цепь, при помощи которой мы будем однозначно знать, течет ли ток от выбранного нами провода на «землю» или нет. На ум приходит несколько приборов, которые смогут нам помочь:

• лампочка,
• еще одна лампочка, неоновая,
• светодиод.

Есть еще один способ, очень ненадежный. В последнее время провода стали маркировать по расцветке изоляции. Нулевой провод имеет синий цвет, изоляция заземляющего провода имеет желто-зеленую расцветку. Но кто поручиться, что электрик выполнил подключение согласно правилам или он не был дальтоником?

«Дедовский» способ

Многие десятилетия электрики использовали электрическую лампочку в качестве измерительного прибора. Лампа накаливания, патрон и два провода. Этот прибор назывался «контролькой». Для определения «фазы» одним выводом контрольки касались провода, другим металлического предмета, который заведомо соединен с землей. Это мог быть корпус щитка освещения, или другого распределительного устройства. По правилам они все заземляются. К сожалению, найти заземленный предмет не всегда возможно. Встречал советы, когда в качестве земли предлагали использовать трубы отопления или водопровода. Не советую категорически! Можно ударить током ни чего не подозревающего человека. Поверьте на слово. Если вы в собственном доме, на даче роль «земли» может выполнить металлический штырь забитый в землю, другие металлические предметы, имеющие надежное соединение с землей.

Контрольку запрещено использовать потому, что ее можно присоединить к двум фазным проводам. В этом случае напряжение на ней будет 1.7 раза выше напряжения сети, лампочка может просто взорваться. Если вы уверены, что один из проводов контрольки присоединен к земле, то опасаться взрыва не стоит.

Существуют более безопасные приборы. Случайно под рукой может оказаться индикаторная лампа от старой связной аппаратуры. Эти лампочки, «инки», начинают светиться, если один из выводов присоединен к фазному проводу. Однополюсные пробники оснащены подобными лампами.

Более серьезным прибором будет комбинация светодиода и соединенного с ним последовательно токоограничительного резистора. Понятно, что этот случай для людей, дружащих с паяльником, например радиолюбителей. Резистор должен иметь сопротивление несколько десятков килоомм.

Во избежание поражения током нужно следовать одному простому правилу. Во время измерений не касаться проводов и металла ни одной частью тела.

samanka.ru

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

1. Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
2. Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
3. Отметьте его маркером или цветной изолентой, отключите автоматический выключатель  и выполните необходимые подключения.
4. При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

stroyvopros.net

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехофазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и ноля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.
В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! При работе с электропроводкой, находящейся под напряжением следует соблюдать предельную осторожность. Прикосновение не защищенным участком тела человека к фазному проводу может нанести серьезный урон здоровью, вплоть до остановки сердца.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован не глубоко и при большей нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник
для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Почему индикатор светится
при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Оной из причин является не правильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

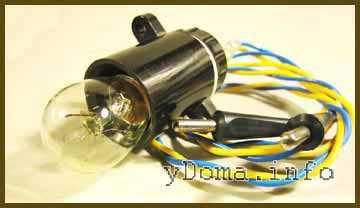

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельной контролькой, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по ниже приведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и ноля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может причинить не поправимый вред Вашему здоровью!

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я применял лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения ноля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

ydoma.info

remontkvartiri.me

Как индикаторной отверткой и мультиметром определить фазу и ноль

Как индикаторной отверткой определить фазу и ноль

Если в квартиру или дом подаётся однофазный напряжение, то электропроводка имеет три провода — это фаза, ноль и заземление. В домах советских времён в квартиру заводилось два провода, фаза и ноль.

Измерение напряжения в сети

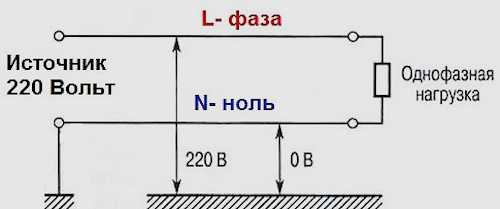

Вспомним, какое напряжение подается в многоквартирный дом. На общий электрощит дома заводится пятипроводная электросеть — это три фазы, рабочий ноль и защитное заземление. Защитного заземления в старых постройках может не быть. Нулевой проводник — это общая точка  трехфазной вторичной обмотки трансформатора подстанции.

При симметричной нагрузке трех фаз на нулевом проводе (общий) ток равен нулю. Но нагрузка по фазам бывает симметричной только в идеальном случае. Электроприборы имеют разную мощность, и включаются в разное время. Поэтому напряжение на нулевом проводнике может достигать 60 В и некоторые чувствительные индикаторы напряжения могут показывать эти 60 В, или слегка подсвечивать неоновую лампу.

Индикаторная отвертка может быть нескольких типов — это индикаторная отвертка на неоновой лампе, индикаторная отвертка с батарейкой с функцией прозвонки проводов, и электронная индикаторная отвертка с дисплеем. Лучше всего пользоваться недорогим индикатором напряжения на неоновой лампе.

Заземление рабочего проводника на подстанции

Такой индикатор состоит из высокоомного резистора, неоновой лампы, пружины и контактной площадки. Перед работой с индикатором напряжения нужно проверить его на работоспособность на другой розетке. На индикаторе не должно быть сколов и других повреждений.

Определение индикаторной отверткой фазы и ноля

Конец индикаторной отвертки вставляют в одно из гнезд розетки, а большим пальцем касаются контактной площадки индикатора. Если мы попали на фазу, то неоновая лампа индикатора загорится, а на ноле неонка гореть не будет. При измерении ток течет через сопротивление индикатора, неоновую лампу, ёмкость человека и замыкает на землю, неоновая лампа загорается.

Определение фазы и ноля индикаторной отверткой

Неонка загорается при очень малых токах. Человек такой ток не чувствует. Индикаторной отверткой на батарейках также может определить фазу и ноль, только касаться контактной площадки не нужно, она необходима для прозвонки проводов. Найти провод защитного заземления индикаторной отверткой не получится. Заземление можно найти мультиметром или по цвету проводов.

Как определить фазу, ноль и землю по цвету проводов

Монтаж электрических сетей должен проводиться согласно цветам маркировки по стандарту IEC за 2004 год. Этим правилам монтажа должны придерживаться все монтажники при проведении электрических работ. По стандарту рабочий ноль должен быть синего или голубого цвета.

Фазный провод может быть коричневым, белым или чёрным цветом. Защитному заземлению отводят жёлто-зелёный цвет. Определить цвета электропроводки, идущие в квартиру можно открыв подъездный щит.

Европейский стандарт маркировки проводов

Но всё равно нужно проверить фазу и ноль тестером или индикатором. Человеческий фактор ещё никто не исключал, даже профессиональный электрик может ошибаться. В этом случае вероятность попасть под напряжение высокая.

Как определить фазу и ноль мультиметром

Если отсутствует индикатор напряжения, то фазу, ноль и заземление можно определить мультиметром. При работе с мультиметром нужно быть внимательным. Предел измерения переменного напряжения должен быть выше измеряемого напряжения.Для измерения 220 В предел ставят в положении ~500В или ~750 В переменного напряжения в зависимости от марки мультиметра. Черный щуп вставляют в гнездо «COM», а красный в «VΩmA».

Контактный способ проверки мультиметром — фаза

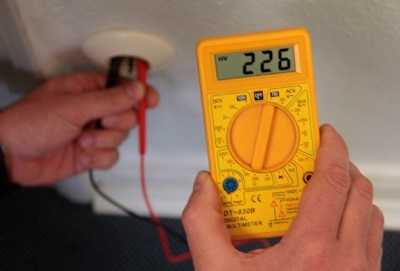

Щупы вставляют в гнёзда розетки и читают показания на дисплее. Должно быть 220 — 230В. Чтобы найти фазу, один конец щупа подсоединяют к батарее или к металлическому водопроводу. Место соединения щупа с металлической конструкцией нужно зачистить наждачкой. Если дисплей прибора показал 220В или близко к нему, вы нашли фазу, а если ноль или несколько вольт, тогда это провод рабочего ноля.

Контактный способ проверки мультиметром — ноль

Заземление проверяется также относительно металлических конструкций. Мультиметр должен показать 0 В. Если электро сеть с глухозаземленной нейтралью, когда ноль и земля соединены вместе, то мультиметром определить заземление не удастся. В этом случае нужно открыть электрический щит и посмотреть цвет провода защитного заземления.

Другие способы определения фазы и ноля мультиметром

Некоторыми цифровыми мультиметрами можно найти фазу контактным способом. Выставляем предел измерения ~750 В, красный щуп в гнездо «VΩCX», а чёрный в «COM»,. Любым щупом касаетесь гнезда розетки, а другой берёте двумя пальцами. Если попали на фазу, прибор покажет 60 -100 В, а если на ноль, то показания будут около 0.

Бесконтактный способ проверки мультиметром — фаза

Бесконтактный способ — это когда вы не касаетесь щупа рукой. Он свободно висит в воздухе, а фазу и ноль проверяете одним щупом. Показания 3-10 В, вы нашли фазу, а 0 В указывает на нулевой провод. Однако не всеми цифровыми мультиметрами можно таким образом найти фазу и ноль.

Бесконтактный способ проверки мультиметром — ноль

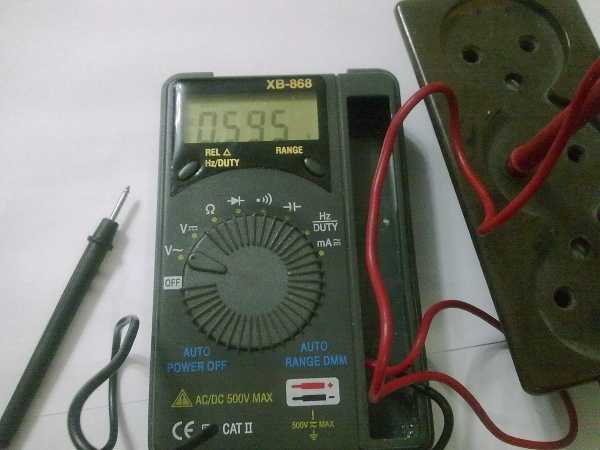

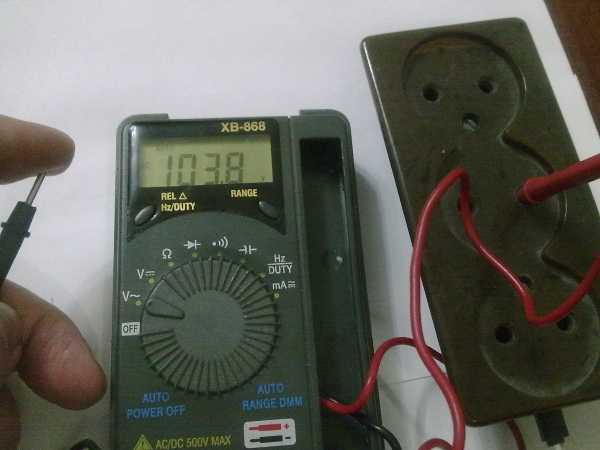

У меня мультиметр DT-838 вообще не реагирует на контактный и бесконтактный способ нахождения фазы и ноля. А мультиметр марки XB-868 показывает 104В на фазе и 2,5В на ноле контактным способом.  Как определить фазу и ноль мультиметром, если в квартире трубы к батареям, водопроводу и даже канализация пластиковые? Тогда лучше приобрести индикаторную отвертку или опять открывайте электрощит в подъезде и ищите фазу и ноль по цветам проводов.

Тоже интересные статьи

electricavdome.ru

Как определить фазу и ноль индикаторной отверткой и мультиметром

Определение фазы и ноля в электрике

Любая электросеть, как бытовая, так и промышленная может быть с постоянным током или с переменным. При постоянной подаче электронапряжения электроны перемещаются в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть в свою очередь состоит из двух частей – рабочей и пустой фазы. На рабочую, которую называют в электричестве так и называют — «фазой», подаётся рабочее электронапряжение, а на пустую, которая получила название «ноль» — нет. Она нужна для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Определение фазы и нуля в двухпроводной сети

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп.

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

1. Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
2. Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
3. Отметьте его маркером или цветной изолентой, отключите автоматический выключатель  и выполните необходимые подключения.
4. При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Правила работы с тестером и мультиметром

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Для определения фазы и нуля с помощью мультиметра необходимо очистить концы жил от изоляции, развести их в разные стороны, чтобы избежать контакта, который спровоцирует короткое замыкание, и подать следом электронапряжение.

На мультиметре установить измерительный предел переменного напряжения выше 220 В. В гнездо с меткой «V» вставить щуп для измерения напряжения. Прикоснуться им к очищенной жиле и следить за дисплеем. Если значение до 20В – это фазный провод, если показаний нет совсем – это ноль.

Для правильного использования мультиметра необходимо соблюдать следующие правила:

• Противопоказано использовать прибор при повышенной влажности.
• Нельзя применять вышедшие из строя измерительные щупы.
• Запрещено измерять параметры со значением, превышающим верхний предел прибора измерения.
• Во время измерительной процедуры нельзя крутить переключатель и менять пределы.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

• Мультиметр стрелочный или цифровой;
• Индикаторную отвертку или тестер;
• Маркер;
• Пассатижи;
• Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Как мультиметр показывает ноль

После того, как определился провод с фазой легче всего найти нулевой. Установив красный щуп на фазу касаетесь других проводников, после чего тестер должен показать значение около 220 В. Из этого будет понятно, что второй провод — это или нулевой защитный, или нулевой рабочий.

Определить мультиметром, где нулевой защитный провод, а где нулевой рабочий весьма сложно, так как они дублируют друг друга. Лучше всего отключить от шины заземления в электрическом щитке вводной провод, тогда в проверяемом помещении между фазой и проводами заземления не будет 220 В, как при проверке фазы и нуля.

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

1. Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
2. Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
3. К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
4. Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

Наличие заземляющего контакта не говорит о том, что этот контакт на самом деле заземлён. Довольно часто этот провод не подсоединяется никуда, а только создаёт видимость для пользователя. Грамотные электромонтёры для земли выбирают провод с полосой, но если мастер был неопытным или халатно отнёсся к данному заданию, то о цветовой маркировке могли и не вспомнить.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с использованием контрольной ламы.Способ довольно необычный и требует особой осторожности, но действенный.

Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией. При использовании лампы удастся определить — есть фаза или нет, а какой именно фазный проводник — установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно.

Определение фазы, нуля и заземляющего провода

Самым простым и надёжным способом определения фазы и нуля является по цвету проводов.Но только в том случае, когда вы точно уверены, что электропроводка подключена по всем правилам!В основном всегда жила с фазой чёрного, коричневого, белого или серого цвета, а ноль синий или голубой. Также могут быть жили зелёного цвета или же жёлто-зелёного, это говорит о наличии проводника с заземлением.В таком случае можно обойтись и без измерительных приборов, согласно цвету, понятно, где находится фаза, а где ноль.

При монтаже электропроводки самую большую угрозу несут фазные жилы. Чтобы не произошла ситуация, влекущая за собой летальный исход – они окрашены в кричащие яркие цвета. Это сделано для того, чтобы при определенных обстоятельствах электрик из нескольких проводов мог быстро выбрать самые опасные и отнестись к ним с осторожностью.

Отвертка с индикатором нам в помощь

Один из способов выявить, где фаза и ноль в розетке либо в силовом кабеле, – использовать индикаторную отвертку. Инструмент внешне напоминает отвертку, но внутри у него есть специальная начинка со светодиодом. Прежде чем приступить к измерениям, нужно отключить рубильник, через который напряжение подается в помещение. После этого требуется зачистить концы проверяемых проводов, для чего снимают 1,5 см изолирующего материала.

Во избежание короткого замыкания между проводами после включения автомата их следует направить в разные стороны. Когда все подготовительные мероприятия будут выполнены, необходимо включить автомат для подачи напряжения. Чтобы понять, как найти фазу и ноль, необходимо выполнить следующие действия:

1. Отвертку зажимают между двумя пальцами – средним и большим, избегая касания оголенной части жала инструмента.
2. Указательным пальцем касаются металлического наконечника с противоположной стороны отвертки.
3. Плоским концом индикатора поочередно дотрагиваются до зачищенных проводников.
4. При касании тестером фазы светодиод загорится. Второй провод будет соответствовать нулевому. При отсутствии индикации изначально проводник будет являться нулевым.

Конструкция инструмента проста. Внутри встроена лампочка. Жало на одном конце, шунтовый контакт на другом.

Суть проверки контрольной отвёрткой состоит в выполнении следующих действий:

• Отключаем подачу тока от щитка.
• Очистить от изоляции жилы, которые нужно проверить на 1 см.
• Разъединяем их в разные стороны во избежание соприкосновения.
• Произвести подачу напряжения включив вводный автомат.
• Жало отвёртки поднести к оголённой проводке.
• Если при выполнении этого действия загорается индикаторное окошко, значит это фаза, если отсутствует, значит это ноль.
• Пометьте нужную жилу, отключите коробку автомат и выполните подсоединение коммутационного аппарата.

При работе с пробником всем необходимо соблюдать правила безопасности, которые заключаются в том, что при проведении замера нельзя касаться отвертки в нижней части. Инструмент нужно содержать в чистоте. Прежде чем определять отсутствие напряжения(в отличии от его присутствия) в розетке, можно проверить прибор на исправность с помощью другого электрооборудования, которое находится под напряжением.

litedekor.ru

Как определить ноль и фазу индикаторной отверткой

Содержание:

1. Особенности домашних электрических сетей
2. Фаза и ноль в электрической сети
3. Определение принадлежности проводов без приборов
4. Принцип действия индикаторных отверток
5. Правила работы с индикаторной отверткой
6. Видео

В процессе выполнения электромонтажных работ каждый специалист сталкивается с необходимостью точного определения фазного и нулевого проводников сети. Если провода распределены в соответствии с цветом изоляции, то определить принадлежность каждого из них не будет сложной проблемой. Однако, так бывает далеко не всегда, особенно в старых сетях, и тогда приходится определять ноль и фазу индикаторной отверткой или другим способом. В этом нет ничего сложного, если знать общее устройство электрической сети и основные правила пользования указателями напряжения.

Особенности домашних электрических сетей

Практически во всех квартирах электричество подается через однофазную сеть, с напряжением 220 вольт и частотой 50 Гц. Общее питание к жилому дому подводится посредством мощной трехфазной линии, а потом электроэнергия коммутируется в распределительных щитах. Дальнейшее движение тока к потребителям осуществляется по однофазным линиям с фазным и нулевым проводами.

Распределение нагрузки на каждую фазу должно быть максимально равномерным, чтобы избежать перекосов в процессе эксплуатации. В современных домах дополнительно прокладывается контур защитного заземления. Таким образом, в электрической сети добавляется еще один провод, который в дальнейшем тоже придется идентифицировать при необходимости.

Во многих старых зданиях защитный заземляющий контур отсутствует, следовательно в сети имеется лишь фазный и нулевой провода. С целью повышения уровня электробезопасности при выполнении электромонтажных работ внутренние сети довольно часто подвергаются усовершенствованию и реконструкции путем добавления проводника РЕ.

В частном секторе нередко используются трехфазные линии. Напряжение в 380 вольт может напрямую подводиться к отдельным потребителям – отопительным котлам, электродвигателям и другому оборудованию. Однако для внутренней разводки внутри частного дома все равно используются однофазные линии, в которых равномерно распределяются все три фазы. Таким образом, к розеткам оказывается подведенными три провода – фазный, нулевой и заземление.

Фаза и ноль в электрической сети

Многие потребители даже не догадываются о настоящем предназначении фазы и нуля. Поэтому, если намечается работа с электропроводкой, данный пробел в знаниях должен быть ликвидирован.

Изначально электрическая энергия подводится к жилым домам от трансформаторной подстанции, где она преобразуется из высокого напряжения в допустимые 380 вольт. В общем вводно-распределительном устройстве жилого дома электричество распределяется и расходится по отдельным щиткам, установленным в каждом подъезде. От них в квартиры заводится уже по одной фазе номиналом 220 вольт и заземляющий провод, если он предусмотрен схемой электропроводки.

Один из проводников подающий ток к потребителю, считается фазным. В трансформаторе все три фазы соединяются по схеме «звезда». Их общая точка является нейтралью, защищенной на подстанции заземляющим контуром. Данная нейтраль и выполняет функции нуля, отдельно подводимого к нагрузке. Основной задачей нулевого провода является обеспечение протекания тока обратно, в направлении источника электроэнергии. Дополнительно, нулевой проводник способствует выравниванию фазного напряжения.

Многие потребители не видят особой разницы в подключении бытовой техники в сеть с переменным током 220 вольт. При обычном включении в розетку можно не соблюдать полярность, а при смене контактов напряжение остается неизменным. Но так бывает не всегда. При работах с электропроводкой требуется точно обнаружить расположение фазного и нулевого проводов. Перемена их местами приводит к неправильному подключению, вызывающему сбой в работе оборудования и поражение током.

Определение принадлежности проводов без приборов

Для того чтобы избежать неприятных последствий, необходимо узнать, где и какой провод расположен. Обычно используется индикаторная отвертка, но при её отсутствии проблема может разрешиться другими способами.

Чаще всего принадлежность проводов, в том числе определение фазы, устанавливается визуально, путем изучения цветной маркировки. Если прокладка линий выполнялась квалифицированными специалистами, они обязательно используют стандарт IEC 60446-2004. В соответствии с этим нормативом, нулевой провод маркируется синим или голубым цветом, заземление – желто-зеленым, а фазный – коричневым или другим нейтральным цветом. Самое главное, чтобы расцветка фазы полностью отличалась от нуля и заземления. Рассмотреть маркировку можно внутри распределительной коробки, а также в местах подключений.

Если нет приборов – указателей напряжения, существует вариант проверить сеть с использованием контрольки, состоящей из патрона с лампой накаливания и подключенными проводами. Конец одного из проводников соприкасается с металлическими трубами системы отопления, а другой проводник касается проверяемого участка. Если лампочка загорелась, значит в этом месте есть фаза. Данный способ считается опасным, так как вероятность получения электротравмы очень велика.

Безопаснее всего определить фазу и ноль индикаторной отверткой, с помощью которой выполнить все необходимые проверки сетевых параметров.

Принцип действия индикаторных отверток

Для того чтобы эффективно и правильно пользоваться индикаторными отвертками, рекомендуется ознакомиться с их устройством и общими принципами работы. Несмотря на внешние различия, у каждой из них основной функцией является проверка наличия и отсутствия напряжения, определение фазы и нуля. Для этого достаточно подключиться рабочим органом к одному из контактов.

Наиболее простым устройством считается индикаторная отвертка с неоновой лампочкой. В ее конструкцию входит металлический токопроводящий стержень, на конце у которого расположено плоское жало. В схему индикаторной отвертки дополнительно включен токоограничивающий резистор и неоновая лампочка. Стальная пружина прижимает лампу к резистору.

Одновременное касание жалом контакта фазы и касание пальцем контактной кнопки на рукоятке, приведет к свечению неоновой лампочки. Если фаза отсутствует – лампа погаснет. Данный инструмент обладает ограниченной функциональностью, для определения фазы ему требуется непосредственный контакт. Нижний предел напряжения составляет 90 вольт, более низкие значения не поддаются определению.

Отвертка на светодиоде может работать и с более низким напряжением – до 45 вольт. Для нормального функционирования требуется импульсный режим, то есть, с увеличением силы тока пропорционально снижается время непрерывного горения светодиода. Кроме ограничительного резистора, в схеме имеется диодный мост, выполняющий функцию выпрямителя. Незначительное количество тока, появившееся на контактах моста, поступает к накопительному конденсатору. Далее через транзистор пульсирующий ток подается на светодиод, который начинает гореть мерцающим светом.

Наиболее эффективной, но и самой дорогой считается индикатор, в конструкции которого имеется светодиодный сигнализатор и собственные элементы питания. Данное устройство позволяет не только определить ноль и фазу индикаторной отверткой, но и успешно искать скрытую проводку.

Принцип работы с такой отвёрткой заключается в следующем. Человеческое тело представляет собой своеобразный конденсатор с достаточной емкостью. Когда палец касается сенсора, в цепи возникают слабые электрические токи в пределах 0,5 мкА. Если жало инструмента одновременно касается фазного проводника, происходит увеличение силы тока до значения, достаточного для открытия транзистора. Далее выполняется подключение питающего элемента к светодиоду, который начинает излучать свет.

Показатель напряжения срабатывания составляет около 50 вольт. Порог чувствительности удается снизить за счет использования собственных источников питания. Это дает возможность отличить ложные срабатывания, возникающие под действием наводок электрического поля.

Правила работы с индикаторной отверткой

При отсутствии заземляющего провода решить задачу, как определить фазу будет очень легко. Достаточно воспользоваться обыкновенной индикаторной отверткой.

В этом случае действия происходят следующим образом:

• Вначале обесточивается сеть путем отключения автомата. После этого на проводах острым ножом зачищается изоляция примерно на 1-1,5 см. Жилы нужно развести между собой, чтобы исключить случайное соприкосновение.
• Включается автомат и подается напряжение. Концом индикаторного устройства нужно по очереди коснуться зачищенных мест проводников. При попадании на фазовый провод светодиод начнет светиться.
• Обнаруженную фазу следует отметить, после чего вновь выключить автомат и сделать все запланированные подключения.
• Подключая освещение, выключатель нужно соединять с фазным проводом. Именно он будет обеспечивать разрыв контакта, выключение и включение осветительных приборов.

При работе с трехпроводной сетью все проводники могут оказаться одинакового цвета, поэтому нужно обязательно установить назначение каждого из них. Процесс обнаружения происходит в следующем порядке:

• Задача, как найти фазу решается теми же способами, что и в двухпроводной сети, после этого провод нужно отметить, отделив его от других проводов.
• Ноль и землю определяют мультиметром в режиме измерения напряжения. Один щуп касается фазного провода, а другой – нулевого и заземляющего, по очереди. Меньшее напряжение показывает нулевой провод.
• В случае одинакового напряжения измеряется сопротивление провода заземления. Оно должно быть не выше 4 Ом, а сопротивление нуля будет заметно выше.

electric-220.ru

Как определить фазу и ноль индикаторной отверткой: советы

Если принимаетесь за самостоятельную установку новых розеток и выключателей, подключаете бытовую технику, важно понять, где проходят функциональные жилы проводки. Чтобы определить фазу и ноль, необязательно иметь под рукой профессиональные устройства. Как обойтись подручными инструментами, к примеру индикаторной отверткой, об этом дальше.

Приборы для фиксации фазы и ноль

Советы, которые можно увидеть на тематических форумах, по вопросу, как определить фазу и ноль, сведены в такой список:

• из приборов понадобится мультиметр;
• указатель напряжения;
• самый простой способ – воспользоваться индикаторной отверткой, которая есть у каждого хозяина.

Эти варианты наиболее доступны для использования в домашних условиях. Поэтому на уровне бытового применения их отличает высокая популярность.

Читайте также: Какие преимущества имеет индикаторная отвертка

Использование индикаторной отвертки

Этот способ подойдет тем, кто не желает при поиске фазы и ноля тратить финансы. Покупая инструмент, обратите внимание – на рукоятке должна присутствовать надпись о напряжении, которое улавливает индикатор (от 500 В и более).

Рабочей деталью является жало инструмента. Поэтому оно не покрыто пластиком. Касаться к оголенному жалу во время работы нельзя. Приспособление должно быть сухим, без растрескиваний и сколов металла.

Рассмотрим, как определить фазу и ноль индикаторной отверткой на примере розетки. Следуйте пошаговой инструкции и все получится:

1. Возьмите отвертку за рукоятку и подойдите к исследуемой розетке.
2. Расположите жало внутри розетки. Следите за изменениями цвета.
3. Если неоновая лампочка засветилась, это сигнализирует о фазе.
4. В оставшемся отверстии после размещения жала с большей долей вероятности свет не появится. Это прямое указание – здесь находится ноль.
5. Если свечение индикатора возникает сразу в двух отверстиях розетки, значит, фазы две. Вывод – нет контакта нулевого кабеля.

Приступая к работе, не путайте индикаторный инструмент с предназначенным для прозвонки. Последнее приспособление снабжено батарейкой. Если другого прибора нет, тогда проверку осуществляют без касания к «пятке» устройства. В противном случае лампочка станет светиться и при сочетании с фазой, и с нулем.

Видеоинструкция по использованию индикаторной отверткой при обнаружении фазы и ноля показана ниже: https://www.youtube.com/watch?v=mOh6dC68h5I.

Как правильно пользоваться мультиметром

Приобрести мультиметр можно с множеством функций. Способ, который описывает, как зафиксировать фазу и ноль, предлагаемый специалистами, подойдет даже для простейших изделий. Первым делом необходимо покопаться в настройках приспособления, замеряющего переменное напряжение. Как установить оптимальные настройки?

1. Разместите в разъемах щупы.
2. Установите переключатель режимов на измерении переменного формата напряжения в показателе 750 вольт.

Далее используйте пошаговую инструкцию:

1. Один щуп мультиметра вставьте в разъем розеточного устройства. Не имеет значения, какого он цвета.
2. Оставшийся щуп прижмите двумя пальцами. Если значения близки к 0, вам удалось найти проводник ноль.
3. Переставьте щуп в следующий разъем. Если показания остановились в значении 20-60 вольт, речь идет о фазном проводе.

Не важно, на сколько пунктов показывает мультиметр выше 0. На значения может влиять изоляция напольного покрытия, обуви. Еще один вариант вычисления фазы и ноля с помощью мультиметра, состоит из таких шагов:

1. Вставьте щуп в разъем розетки.
2. Второй удерживайте возле розетки и ни к чему не прикладывайте.
3. Если к полюсу розеточного механизма зафиксирован ноль, значения на мультиметре будут нулевые.
4. Затем переставьте щуп в следующий разъем. Вторым снова-таки прикасаться ни к чему не нужно. Оставьте его свободно свисающим.
5. Если к этому полюсу подходит фаза, оборудование установит напряжение 3-10 вольт.

Правила использования двухполюсного указателя напряжения

Указатель напряжения, рассчитанный на 2 полюса, насчитывает 2 рабочие части, соединенные друг с другом мягкой проводкой. Этот инструмент считается наиболее близким к профессиональному. На одной рабочей области присутствует шкала, где индикаторные лампочки указывает на напряжение в разных значениях.

К сожалению, профессиональный аппарат не всегда позволяет обнаружить, где фаза и ноль. Какой указатель напряжения точно справится с этой задачей? Например, ПСЗ-3. Если напряжение есть, прибор издает выраженный сигнал. Также срабатывает индикатор.

Читайте также: Как выбрать и использовать динамометрическую отвертку

Чем опасно пользоваться

От каких методов для обнаружения фазы и ноля лучше отказаться? Одни из них опасны для жизни, другие попросту не отражают реальное положение дел. Итак, безуспешными считаются следующие варианты:

1. Вкручивание в патрон контрольной лампы, а по существу – обычной лампочки. Существует реальный риск взрыва осветительного прибора.
2. Откажитесь от применения водопровода или батареи отопления.
3. Бесполезным считают полагаться на цветовую маркировку проводки. Кабель окрашен в разный цвет для дополнительного ориентирования. Электрики, которые занимались монтажом проводки, могли перепутать кабель. Часто встречаются случаи, когда к проводу заземления подсоединяют фазу.

specinstrumenta.ru
