Как найти ноль в проводке – Как определить фазу и ноль без приборов

Отличить ноль от заземления в проводке с тремя жилами

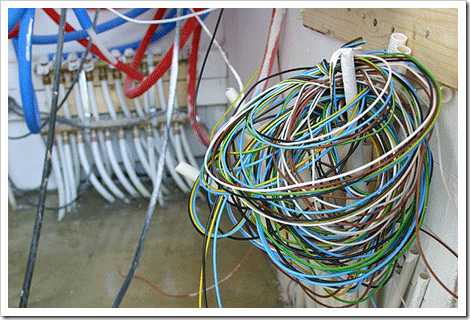

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

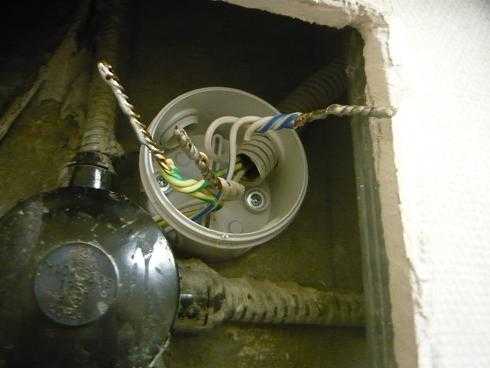

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку» электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой — земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире — так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля). Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

Смотрите так же другие статьи

yserogo.ru

Как определить фазу ноль и землю

Как определить фазу, ноль и землю? Прежде чем приступать к механическому соединению отдельных элементов электрической цепи, нужно четко знать предназначение каждого проводника и каким коммутационным устройством он отключается. Проще всего, определить фазу, ноль и землю, жителям новостроек. В новых домах существует, пусть не всегда и правильная, но упорядоченная система. Хуже, когда общедомовая и внутриквартирные электросети неоднократно переделывались, изменялись отдельные участки цепи. В таких квартирах определить где фаза, ноль и заземление, без тестирования просто невозможно.

Как определить фазу, ноль и землю порядок действий

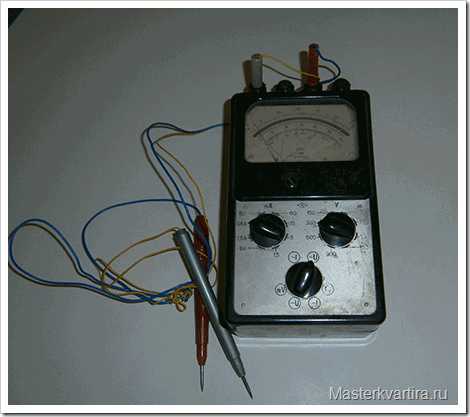

Для тестирования электросети необходим некоторый инструмент и приборы.

Что понадобится что бы определить фазу, ноль и землю

Кроме, минимального набора слесарного инструмента, отвёртки и плоскогубцев, понадобится индикаторная отвёртка и любой мультиметр, тестер. В ряде случаев можно обойтись простейшим самодельным пробником.

Относительно индикатора-пробника, следует пояснить, что сейчас есть два вида таких индикаторов, работающие разным способом. Первый, старой конструкции с использованием неоновой лампы. Лампочка загорится, если рабочей частью отвертки коснутся токоведущей поверхности под напряжением одновременно приложив палец к металлическому колпачку пробника. Другой вид светодиодного пробника-индикатора (Fluke 2AC VoltAlert, APPA VP-1), внешне выглядит, как и старый, но начинка у него “умнее”. При работе с этим пробником касаться колпачка не надо.

Способы определения

• Прежде всего, находим фазу, для этого подаем на проводник напряжение и с помощью индикаторной отвертки, находим нужный.
• Если входящий кабель имеет два провода, то второй соответственно будет нулем. Для чистоты измерений можно замерить напряжение. Но что делать если три провода? Как определить какой из двух оставшихся ноль, а какой заземляющий? Для нахождения заземляющего проводника нужно отсоединить его от колодки в распределительном щитке, а затем, подключив один из выводов контрольной лампы к фазе, другим выводом попеременно коснуться двух других проводов. Не рабочий и будет заземляющим. Метод несколько трудоёмкий, но зато достоверный и позволяет обойтись без тестера.

• Существует другой метод определения нулевого защитного проводника.  Для этого попеременно замеряем напряжение, между искомой фазой и двумя оставшимися проводами. В каждом отдельном случае прибор покажет какое-то напряжение, но в паре фаза-ноль оно может быть больше, следовательно, третий и окажется заземляющим. Этот метод применим только в системе заземления TN-C-S и то только при значительном ухудшении контакта в точке разделения PEN на N и PE.

Есть и другие экстремальные и экзотические способы определения, от выжигания гвоздей, создания преднамеренного короткого замыкания, до использования сырой картошки в качестве индикатора. Не советую использовать эти способы, но если зашкаливает адреналин просто прикоснитесь к оголенным проводам.

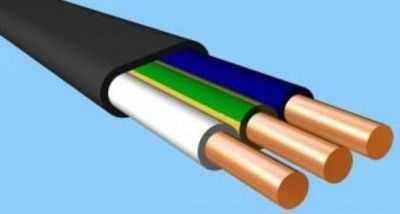

Принятая цветовая маркировка проводов и их обозначение

• Ноль или нейтраль, подписывается латинской N. Цвет изоляции синий, голубой. Другой, известный вариант, синий с белой полосой.

• Нулевой защитный, другое распространенное название, заземляющий. Обозначается латинскими буквами PE. Имеет желтую изоляцию с одной или двумя ярко-зелеными полосами. В зависимости от применяемого заземления функции нейтрали и защиты могут быть объединены в одном проводнике и обозначаться PEN.

• Фаза. Обозначается буквой L. Дальше идёт путаница, иногда при разветвлении одного и того же фазного проводника отдельные цепи обозначаются L1, L2, L3. Иногда, то-же обозначение читается, как различные фазы трёхфазной сети. Сохранилось и другое обозначение A, B, C. Изоляция может быть любого цвета, кроме вышеуказанных, но чаще всего это: чёрный, красный или коричневый цвет.

Особенности заземления

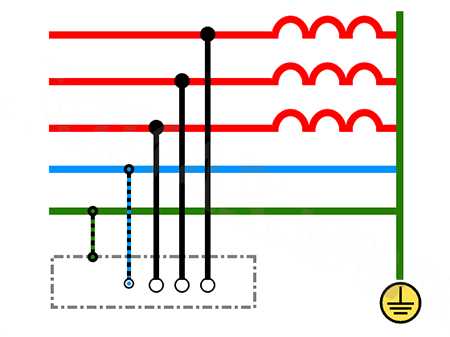

TN-S система, самая безопасная. Именно ей оборудованы новые современные многоэтажные дома, имеющие дополнительную систему уравнивания потенциалов. Система уравнивания потенциалов состоит из заземленного  металлического прута с подсоединенными проводниками. Предназначение данной конструкции, заземление металлических конструкций в ванной комнате.

Другая система TN-C, самая распространенная и самая ненадёжная в плане безопасности. Собственно, заземления, как такого, в этом случае, нет совсем. Его часто подменяют, занулением, рассчитывая на эффект короткого замыкания, при котором сработают автоматические выключатели. В случае попадания напряжения на корпус, автоматы действительно сработают, но сохранят только электросеть.

TN-C-S. Промежуточный вариант, между разумной экономией и приемлемой электробезопасностью.

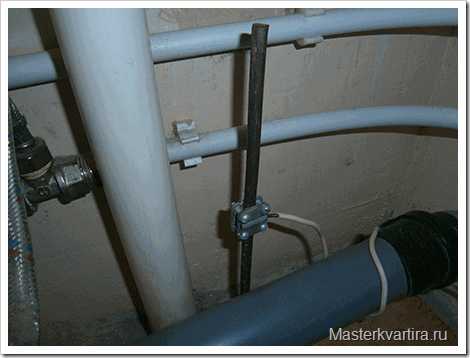

Создание “правильного” заземления в квартире тема недооцененная и часто игнорируемая, но кому интересно читайте здесь.

Правила подключения коммутационных устройств

Несмотря на большое разнообразие вариантов подключения, есть общие правила подключения коммутационных устройств, которые позволяют легко и быстро определить принадлежность проводника.

• Фаза проходит через коммутационное устройство.
• Автоматические выключатели, УЗО и другие подобные устройства подключаются следующим образом, ввод на верхние клеммы, выход с нижних.
• Фазный провод подключается к правой клемме электророзетки.
• Наконец, последнее и наверное, самое главное правило. На практике, кабеля могут быть проложены и подключены как угодно, иметь не соответствующий цвет, поэтому прежде чем приступить к электромеханическим работам, нужно быть уверенным в предназначении каждого проводника.

masterkvartira.ru

Как определить фазу ноль и землю | Как

» Как

ФАЗА, НОЛЬ, ЗАЗЕМЛЕНИЕ

Давайте для начала разберемся что такое фаза и что такое ноль, а потом посмотрим как их найти.

В промышленных масштабах у нас производится трехфазный переменный ток. а в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между нулем и землей будет близко к нулевому значению (определяется сопротивлением заземления), а земля — фаза , в нашем случае 220 Вольт.

Кроме того, если гипотетически ( На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение фаза — ноль у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление. Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

В описанной выше ситуации защиту от поражения электрическим током может также обеспечить устройство защитного отключения.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и землей (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток уйдет по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, поскольку существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу. Проще всего это сделать индикаторной отверткой (рисунок 7).

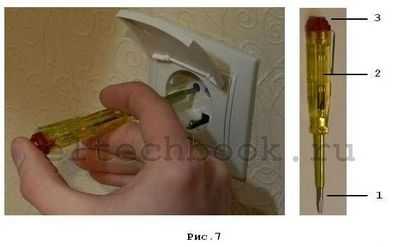

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

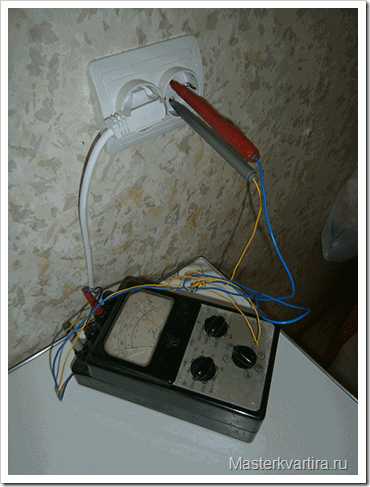

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис.8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

#160 #160 *#160 #160 *#160 #160 *

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Фаза, ноль, заземление

Цветовая маркировка провода

В этой статье мы рассмотрим как определить фазу#187 и зачем это нужно?  Чем отличается ноль#187 от земли#187 ?  Как правильно подключать их по цвету.

Определить фазу можно одним из приборов, рассмотренных в одной из предыдущих статей.  Также можно определить фазу самодельным прибором, рассмотренным в этой статье. А также можно определить прибором и попроще индикаторной отвёрткой, при прикосновении жала отвёртки к фазному#187 проводу в ней загорается огонёк, при этом вы должны прикасаться пальцем к металлическому пятачку индикатора (см. рисунок).

Если проводку делали добросовестные и квалифицированные электрики, то ноль#187 подключен к проводу в синей изоляции, земля#187 к жёлто-зелёному проводу, а фаза к чёрному или к любому цветному (зависит от конкретного кабеля). Если вы делаете проводку заново, то придерживайтесь такой же цветовой маркировки.

Ноль#187 от земли#187 отличить сложнее, индикатор тут не поможет, можно  поступить  следующим образом: Взять вольтметр и померить напряжение поочерёдно между фазой и одним и вторым оставшимся проводом. Где напряжение больше, там земля#187 . Для подтверждения можно померить напряжение между землёй#187 и заведомо заземлённым устройством, например корпусом электрощита или батареей центрального отопления (краску придётся зачистить) вольтметр не должен ничего показать, а вот между нулём#187 и заземлённым устройством небольшое напряжение, но есть. Также можно прозвонить#187 омметром землю#187 (по нормам сопротивление не должно превышать 0,05 Ом), но предварительно убедитесь, что между измеряемыми точками нет напряжения, иначе можно спалить#187 прибор.

Если у вас всего два провода, то земли#187 у вас нет. К сожалению этот защитный проводник раньше не прокладывали, поэтому он присутствует только в новых домах или если у вас была заменена проводка.

Ноль#187 от земли#187 отличается тем, что при подключении нагрузки по нему течёт ток, такой же величины, как и по фазному#187   проводу, а земля#187 подсоединяется к корпусу электроприбора и служит для защиты человека от поражения электрическим током в случае поломки прибора. Ток по ней не течёт.

А для чего определять фазу#187 ? При подключении электророзетки действительно не важно с какой стороны будет фаза, а вот для выключателя люстры важно, фаза#187 должна подаваться на выключатель, а ноль#187 напрямую к лампам люстры. В этом случае при замене лампы в люстре, при выключенном выключателе, человека не ударит током, даже если он случайно прикоснётся к токоведущим частям патрона люстры.

P.S. Некоторые сайты предлагают определять фазу#187 сомнительными и совсем НЕбезопасными способами, надодобие контрольки#187 , один провод которой надо подставить под струю воды, отковырять откуда-нибудь неоновую лампочку и тыкать ей в провода, или даже прикоснуться проводом с конденсатором(резистором) к батарее.  Не делайте этого! Используйте только проверенные приборы, изготовленные на заводе и не прикасайтесь руками к оголённым проводам и металлическим щупам приборов. Здоровье дороже.

Как сделать собственное заземление можно почитать в этой статье .

Загрузка.

Ваше имя Ваш email-адрес

Как определить: фазу, ноль и землю

Для двухжильной проводки:

Важно: При определении фазы в проводке дома либо квартиры необходимо будет подать напряжение на эту самую проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни. Поэтому 100 раз подумайте, нужно ли вам это, может лучше вызвать профессионального электрика, у которого имеется допуск. Жизнь значительно дороже тех денег, которые он с вас возьмет.

Если вы отнеслись к моим предостережениям равнодушно, тогда идем дальше и по пунктам читаем, как из двух проводов определить, где фаза, а где ноль.

1. Выключите из розеток все приборы.

2. Обесточьте квартиру либо дом, напряжение вообще должно быть отключено.

3. Оголите те два провода, с которыми собрались «выяснять отношения». Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголенными и зачищенными, а так же находится на расстоянии друг от друга, чтобы они случайно не соприкоснулись, и не возникло КЗ.

4. Снова подайте напряжение, в том числе и на нужные вам провода.

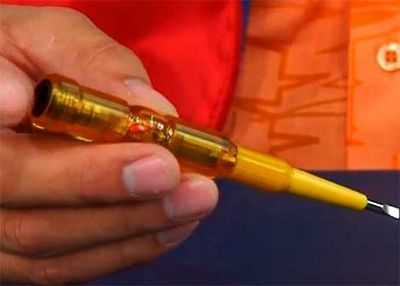

5. Возьмите индикаторную отвертку. Если ее у вас нет, значит нужно купить. Стоит она очень смешных денег, как буханка хлеба. Поэтому не нужно искать другие методы и говорить, что: «у меня нет никакой отвертки, может лучше лампочкой».

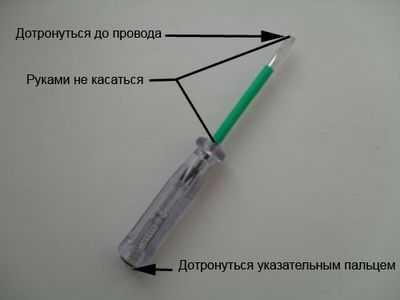

6. Индикаторная отвертка должна находится в правой руке. Брать ее нужно только за диэлектрическую ручку. Дотроньтесь концом отвертки поочередно до каждого из проводов. При этом указательный палец правой руки нужно класть на кончик рукоятки, который должен быть металлическим.

Тот провод, на котором загорелся индикатор и есть фаза. а второй провод, естественно – это ноль .

Вся эта инструкция очень хорошо подходит для двухжильной проводки, но провода может быть и 3, то есть ноль, фаза и земля.

Для трёхжильной проводки:

Фазу в трехжильном проводе вы определите точно так же: индикатор будет гореть. На землю и ноль индикаторная отвертка реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяют по цветам проводов: коричневый — фаза. синий/голубой — ноль. злёно-жёлтый/полосатый — земля. Однако в этом случае нужно полагаться на электриков, которые не должны были перепутать и использовать конкретный цвет для конкретного провода. Поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определенной вами индикатором фазе, а вторым коснуться поочередно двух оставшихся проводков: где загорится – тот провод и ноль. Однако лампочка может загореться и при соприкосновении с землей. Можно померить поочередно напряжение при помощи вольтметра. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Советы, как узнать 0 и землю:

1. Залезть в щит и отключить защитное зануление. На оставшейся паре проводов нагрузка (лампа) будет работать. Это если вы точно знаете, где земля в щитке.

2. Замкнуть фазу на один из оставшихся проводов. Если пробки выбьет, то ноль. Если нет, то земля. При условии, что у вас есть пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть индикаторные отвёртки специальные с батарейкой, ИЭК тот же продаёт (такие жёлтые), таким землю от нуля отличать удобно. Выявляем неонкой фазу, вырубаем пакетник/вводной автомат (работает это понятно только если он двухполюсный), тыкаем оставшиеся концы, который светится — земля, который не светится — ноль.

4. Вольтметром переменного тока померять напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краску и касаться металла). У заземляющего провода потенциал будет ноль, у нулевого провода, за счет перекоса фаз (разных нагрузок по фазам) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трех проводная сеть то тогда должно быть УЗО, далее определяете фазный провод, предварительно отключив всю нагрузку (т.е. нигде не должна замыкаться на устройствах). После определения фазы и подключения к ней (например, лампы накаливания), второй провод соединяете с любым из оставшихся, проводов (все подключения делайте со снятием напряжения), включите УЗО, затем включите вводной автоматический выключатель, если УЗО не отключится то второй провод и является нулевым, а если произойдет отключение УЗО, то это защитное заземление.

© Энциклопедия Технологий и Методик Патлах В.В. 1993-2007 гг.

Источники: http://eltechbook.ru/zakon_faza.html, http://elektricvdome.ru/faza-nol-zazemlenie/, http://patlah.ru/etm/etm-09/radio%20novicok/faza_nol_zemla/faza_nol_zemla.htm

Комментариев пока нет!

www.restart24.ru

Как найти фазу и ноль

В ходе строительных и ремонтных работ бывают ситуации, когда надо найти фазу и ноль в проводке, по которой наши дома и квартиры получают переменный ток. Обычно проводка состоит из двух проводов, только по одному из которых непосредственно идёт ток – такой провод называется «фаза». Ну, а оставшийся – это «ноль».

Заранее убедитесь, что вы достаточно подготовлены для работы с электричеством. Процесс определения «фазы» и «ноля» связан с реальной угрозой для жизни и здоровья, т.к. есть опасность пострадать от поданного в сеть напряжения. Возможно, есть смысл поручить эту работу профессионалам. Даже если вы абсолютно уверены в своих знаниях и опыте, надо всегда соблюдать предельную осторожность.

А теперь давайте попробуем разобраться, как найти фазу и ноль в домашней электропроводке.

Инструмент, который поможет найти фазу

Успешно справиться с поставленной задачей, вам поможет:

• индикаторная отвертка для определения наличия напряжения;
• кусачки, нож и плоскогубцы для снятия изоляции и отделения проводов друг от друга;
• вольтметр для определения «земли» и «ноля» в трёхжильном проводе.

Последовательность действий

1. 1. Проверьте, чтобы помещение было полностью обесточено. Все переключатели на распределяющем щите должны находиться в выключенном состоянии.
2. 2. С помощью инструментов зачистите изоляцию на концах проводов, которые будут проверяться. Нельзя допускать случайного соприкосновения двух проводов, поэтому разведите их подальше друг от друга.
3. 3. Приготовив индикаторную отвертку, подайте на провода напряжение, включив переключатели на щите.

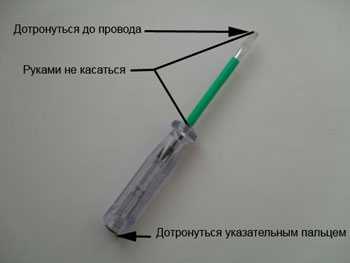

4. 4. При работе с индикатором важно правильно взяться за него. Ни в коем случае нельзя касаться рабочей части отвертки. Необходимо браться только за её корпус, при этом указательный палец должен лежать на конце рукоятки, выполненном из металла.
5. 5. Прикоснитесь кончиком индикатора к каждому проводу. Тот, на котором индикатор загорится – это и есть «фаза». Другой, соответственно, «ноль».
6. 6. Иногда провод бывает трёхжильным, третьим проводом является «земля». Тут всё делаем точно также, но после определения «фазы» нужно будет узнать, какой из двух оставшихся проводов «ноль», а какой – «земля». Для этого необходимо подключить к вольтметру поочередно две пары проводов, соединяя «фазу» с каждым из оставшихся проводов. При сочетании «фазы» и «ноля» полученное напряжение будет больше.

Конечно, можно довериться электрикам, делавшим проводку, и выбирать провода по цвету изоляции. Но это сработает только в том случае, если работники были добросовестными. В целом процесс поиска фазы несложен, но требует особого внимания и осторожности. Нельзя недооценивать опасность удара током, поэтому всегда соблюдайте меры безопасности при работе с электричеством.
