Как определить фазу и ноль в розетке – Как определить фазу и ноль без приборов

Содержание

Фаза и ноль в розетке – как их определить

Электромонтаж в квартире – это такая работа, которую не все домашние мастера рискуют выполнять самостоятельно, стараясь переложить ее на плечи профессионалов. Однако есть такие задачи, для решения которых вызывать специалиста будет, по крайней мере, стыдно – для их выполнения не требуется никаких навыков. К ним относится поиск фазы и нуля в розетке и ее последующая установка. Для мастеров, имеющих даже небольшой опыт, подобная работа не представляет никаких проблем, она элементарна. А вот тем, кто впервые столкнулся с подобной задачей, сегодняшняя статья будет весьма полезна или как минимум интересна.

Для чего необходимо знать расположение фазного и нулевого провода?

Есть такие люди, которые даже не знают подобных понятий, однако любой уважающий себя домашний мастер должен понимать различия между этими терминами. Определение фазного, нулевого и заземляющего проводника необходимо для правильного монтажа розеток. Если речь идет о распределительной коробке, то здесь задача еще важнее. Сделать разводку на выключатель без подобной проверки не получится. Ведь если отправить на размыкатель те же провода, что и на розетку (фаза/ноль), то единственное, чего добьется мастер – это короткое замыкание.

Существует несколько способов определения: от всем привычных до действительно экзотических. Просто взглянув на точку подключения понять, где в розетке фаза и ноль не получится – ГОСТ не предусматривает определенного их расположения (справа или слева). А значит, следует разобраться с этим вопросом более тщательно. Но сначала немного теории.

Откуда берутся 220 В в розетке?

На ближайшую от дома трансформаторную подстанцию приходит 6 кВ по трем фазным проводам. Именно на ней напряжение понижается до привычных всем 0.4 кВ, распределяемых по силовым щитам. Ноль же появляется следующим образом. Все 3 обмотки трансформаторов на подстанции соединены «в звезду». При подобной коммутации в центре, где соприкасаются концы катушек, образовывается рабочий ноль. После его соединения с контуром подстанции и получается глухозаземленная нейтраль, которая идет вместе с тремя фазами (380 В) на дома и квартиры.

Может возникнуть вопрос: если пришло 380 В (4 провода), почему в розетке фаза и ноль образуют 220 В? Здесь все просто: 380 В – это напряжение между двумя жилами, называемое фазным. Если же взять вместо одного из них ноль, получится линейное 220 В. Только в этом случае бытовая техника сможет работать.

Как обозначаются провода, приходящие в квартиру?

Если говорить о схемах, то здесь маркировка следующая:

L – фаза.
N – ноль.
PE – заземление.

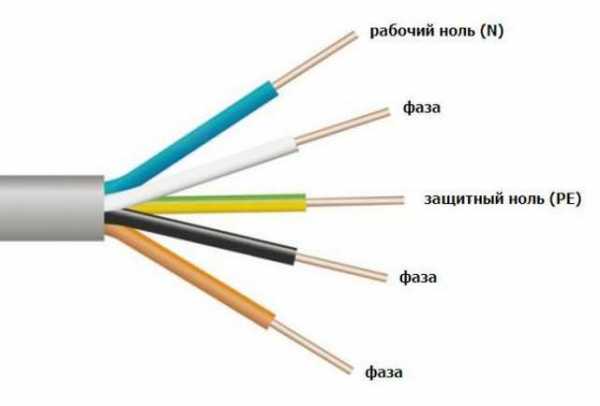

Сами жилы имеют цветовую маркировку – желто-зеленый (земля), синий или голубой (ноль), любой другой цвет (фаза). Электромонтеры даже с небольшим опытом работы знают, что ее соблюдение обязательно. Ведь помимо удобства монтажа и обслуживания сетей в будущем, это может спасти кому-то жизнь. Обозначений фазы и нуля на розетках чаще всего, увы, нет.

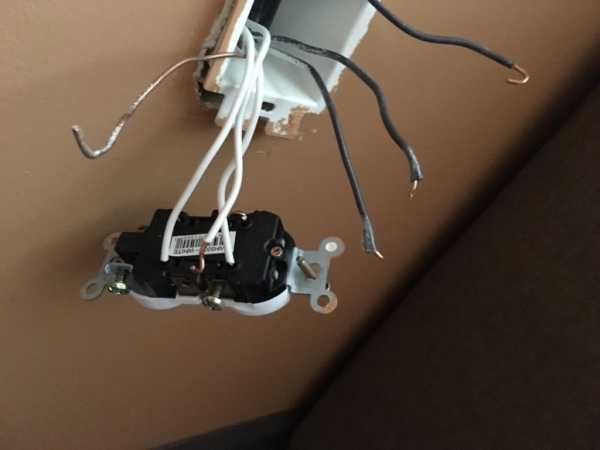

Способы определения фазного и нулевого контакта на розетках

Существует несколько методов, помогающих решить этот вопрос. Наиболее простой (если розетка снята или вытащена из стакана) – цветовая маркировка. Однако ни один электрик не станет ей слепо доверять. Ведь даже если мастер уверен, что до него работал профессионал, цветовая маркировка носит лишь информационный характер. Для собственной уверенности следует перепроверить, где фаза и ноль в розетке, самостоятельно. Значит, нужно воспользоваться специальным оборудованием, среди которого может быть:

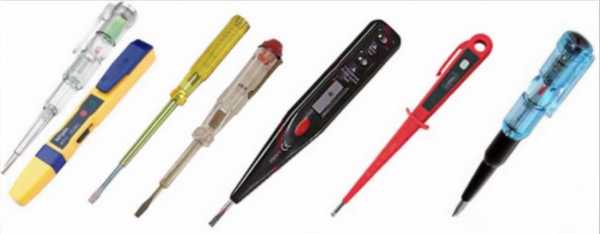

индикаторная отвертка на неоне или светодиоде;
мультиметр;
контрольная лампа.

Поиск фазного и нулевого провода индикатором

Подобная отвертка удобна для работы, даже если человек впервые столкнулся с подобной проблемой. Для проверки следует прикоснуться ее жалом к контакту, приложив палец к металлической платформе сзади. На нулевом проводнике ничего происходить не будет, как и на заземляющем. А вот при соприкосновении с фазным неоновая лампочка в корпусе засветится.

Если используется подобное устройство на светодиодах, то прикасаться к платформе не обязательно. Такие индикаторные отвертки оборудованы батарейками и светодиод зажигается сам. Однако проблемой их является высокая чувствительность к токам наведения. Такой способ хорош для определения фазы и нуля в розетке, но не способен помочь найти заземляющий провод, если в месте точки подключения торчит лишь 3 провода.

Использование контрольной лампы для поиска

Этот метод немного сложнее. Для его использования понадобится лампочка и патрон с проводами. Небольшое отступление: если в квартире отсутствует заземление, пользоваться подобным способом начинающим не стоит – это довольно сложно.

Соединив один из проводов патрона с контактом, нужно прикасаться по очереди к двум другим. После меняется основной контакт и действия повторяются. То же сделать нужно и в третий раз. В итоге необходимо найти провод, который будет зажигать лампу независимо от второго контакта. Это и будет фаза. А вот с двухпроводной системой, без заземления, придется потрудиться.

Одну из жил контрольной лампы нужно удлинить так, чтобы она доставала до батареи отопления или трубы водоснабжения. Напряжение проверяется между ней и одним из контактов. Наличие или отсутствие свечения покажет фазу и ноль в розетке соответственно.

Самый надежный вариант – использование мультиметра

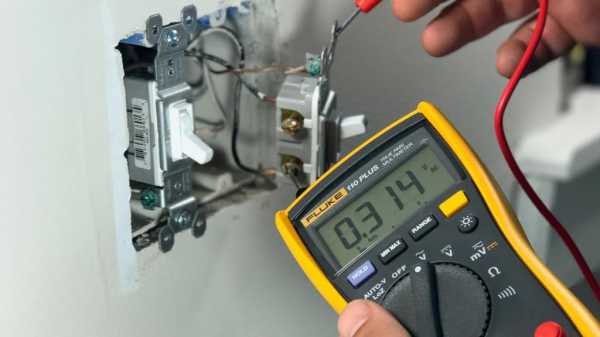

Переключатель прибора необходимо выставить в положение переменного напряжения на любую позицию, выше 250В. После этого черный щуп следует зажать пальцами, а красным прикасаться к каждому из контактов по очереди. Изменение показаний на дисплее или отклонение стрелки укажет на фазный провод. Теперь следует понять, как определить в розетке фазу, ноль и заземление.

Замеряется напряжение между парами. Одним из тестируемых показателей обязательно должна быть фаза. Меньший показатель напряжения, пусть даже незначительно, укажет на заземление. Если цифры на дисплее совершенно идентичны, значит, выполнено защитное зануление (нейтраль соединена с землей). А вот правильно ли все сделано – уже другой вопрос.

Для того, чтобы был более понятен алгоритм действий, ниже представлен видеоролик по данной теме.

Более экзотический способ поиска

Интересен вариант определения (куда фаза, куда ноль в розетке), без дополнительного оборудования. Для работы понадобится только провод, резистор (1 Мом) и… обычный сырой картофель. В глазах некоторых сейчас появилось недоумение и недоверие, однако это действительно рабочий метод.

Один из проводов соединяется с водопроводной трубой или отоплением. Второй его конец втыкается в срез картофелины. Отдельная жила соединена с резистором. Она также втыкается в клубень, на расстоянии 0.5 см от первого провода. Теперь оставшимся концом проверяются контакты по очереди, задерживаясь на каждом 1-2 мин. Фазный провод выдаст себя реакцией – крахмал на срезе начнет пениться.

Очень важно! Если у домашнего мастера нет опыта подобных работ, лучше про подобный метод забыть. Его применение является полным нарушением правил техники электробезопасности.

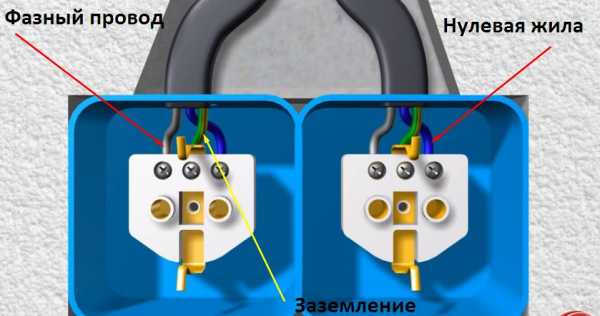

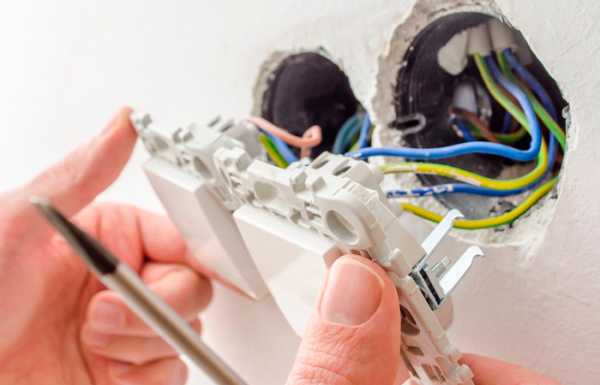

Как подключить розетку (фаза, ноль, земля)?

Определившись с назначением проводников, можно приступить к монтажу самой точки электропитания (если она отсутствует). На задней части розетки имеется два контакта по краям и один посередине. Справа и слева подключается фазный и нулевой провод. Их расположение значения не имеет, однако если домашний мастер самостоятельно решил установить все точки в квартире, лучше для себя создать определенную систему. Это поможет впоследствии и избавит от новых поисков. Например, можно подключить все розетки по схеме: справа ноль, слева фаза.

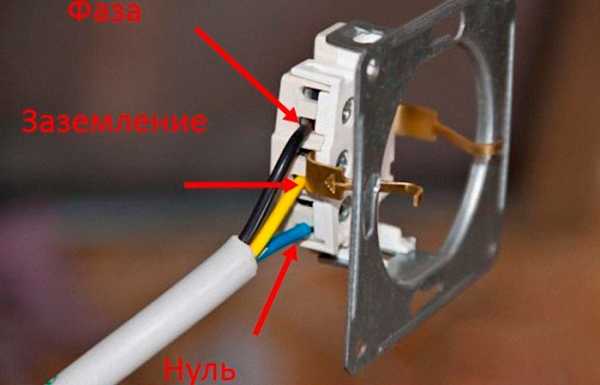

Центральный контакт предназначен для подключения заземляющего проводника – он соединен со скобой, которую четко видно на лицевой стороне розетки. Если третья (желто-зеленая) жила отсутствует, он остается пустым. Многие «умельцы» советуют ставить перемычку на скобу заземления от нулевого контакта. Этого делать ни в коем случае нельзя – при пробое изоляции фазного проводника на корпус бытового прибора произойдет короткое замыкание, которое приведет к выходу техники из строя. А если при этом ноль слабый, возможно его пригорание. Тогда при соприкосновении с устройством возможен даже летальный исход.

Заключение

Определение фазы и нуля в розетке – процесс несложный. И уж тем более для этого не стоит призывать на помощь специалиста, оплачивать его работу. Проще все выполнить своими руками. Однако, если работа производится без снятия панели, следует быть внимательным и аккуратным. Необходимо помнить, что поражение электрическим током опасно для жизни и здоровья.

fb.ru

Как определить фазу и ноль в розетке — Ремонт квартир

При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.

Устройство бытовых электрических сетей

Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.

Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.

Приборы и инструменты

Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:

Мультиметр стрелочный или цифровой;
Индикаторную отвертку или тестер;
Маркер;
Пассатижи;
Нож для зачистки изоляции.

Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!

Правила работы с тестером и мультиметром

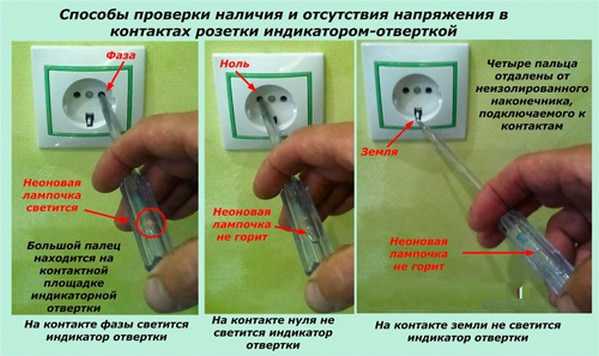

Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.

Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.

Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.

Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!

Визуальный метод определения

Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.

Последовательность визуального осмотра

Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.

Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.

Определение фазы и нуля в двухпроводной сети

Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.

Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.

Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
Отметьте его маркером или цветной изолентой, отключите автоматический выключатель и выполните необходимые подключения.
При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.

Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.

Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

stroyvopros.net

Определение фазы индикаторной отверткой

Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».

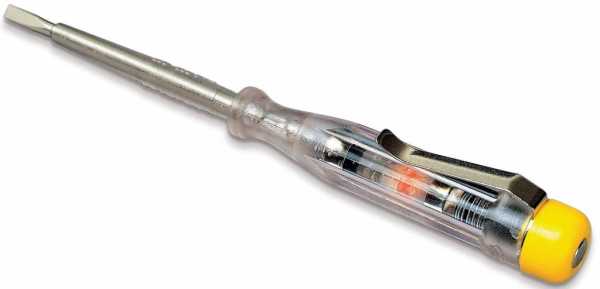

Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.

Как определить фазу и ноль этой отверткой? Все очень просто:

⚡жалом отвертки прикасаетесь к контакту

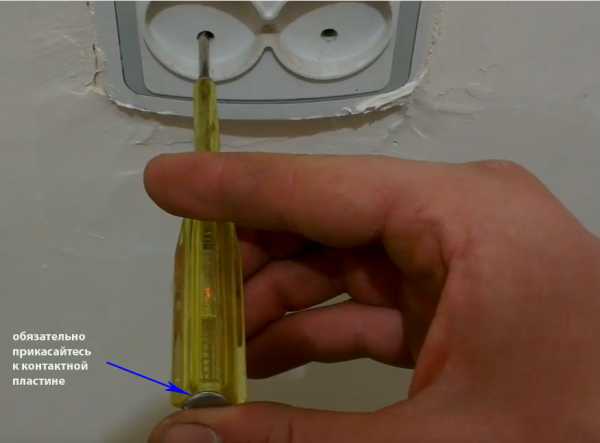

⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой

Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки

на конце. Иначе отвертка будет светиться в любом случае.

По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.

Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.

Меры безопасности при работе с «пробником»

⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.

domikelectrica.ru

Замеры фазы и нуля мультиметром

В быту используются электрические сети на 3 фазы, подводящие к панели потребителя ток напряжением в 380 В. В домах, преимущественно, разведены провода с напряжением в 220 В, потому что они подключены к нулю и одной из фаз. Проводка, смонтированная с соблюдением правил, имеет заземление.

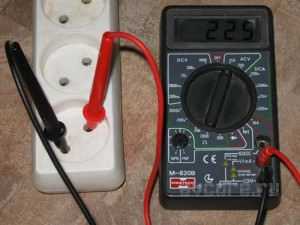

Измерение напряжения между проводниками осуществляют мультиметром. Перед началом измерений, устройство выставляем на максимально возможное значение переменного тока со значком «~V» или «ACV» и величиной, превышающей 250 В (как правило, цифровые устройства выставляют на 650-900 В).

Измерительными контактами одновременно дотрагиваются до 2 проводников и замеряют напряжение. Колебание напряжения в бытовых сетях составляет +/-10% от 220 В.

Определение наружным осмотром

Смонтированную с выполнением всех требований проводку, возможно различить по цвету проводов на фазу и нуль.

Просто узнается, что имеющий жёлто-зелёную окраску провод заземления, оболочка голубого или синего цвета – это нулевой проводник. Чёрный, белый или коричневый – в таких изоляциях выполняется оболочка фазного провода. Таким образом, проверяется на правильность, подключённых соединений.

Проверив в щитке приборов соответствие подключения проводов их цветовой маркировке, можно перейти к осмотру всех распределительных коробок. Обратить внимание следует на скрутки. Нулевой и заземляющий провода не скручиваются вместе, по цвету смотрим, так ли это.

В случае осуществления монтажа в соответствующих цветовых комбинациях проводников, далее проверяем фазный провод, применив для этого индикаторную отвёртку.

Применение отвёртки с индикацией

Зачастую, в домах старой постройки, проводка выполняется без провода заземления. В таком случае остаётся определить лишь фазу. Отвёрткой с индикацией это можно легко сделать. Это измерение базируется на том, что внутри прибора содержится лампочка и резистор (сопротивление).

В случае замыкания электрической цепи, вспыхивает сигнал. Предусмотренное в отвёртке с индикацией сопротивление, предназначено для проведения измерений безопасно для человека, понижая величину тока до некритичных значений.

Подготовка перед использованием индикатора: отключается пробка-автомат на электросчётчике, далее зачищаем проводники ножом на длину в 10-15 мм. Концы проводов разводятся на некоторое расстояние, чтобы воспрепятствовать их случайному соприкосновению.

Переключить автомат в рабочее положение и прикладывать отвёртку с индикацией к зачищенным проводникам нужно последовательно. Попав на фазный провод, в отличие от нулевого, сигнальный диод зажжётся. Обнаруженную фазу нужно пометить изолентой или фломастером, для выполнения дальнейших подключений, которые следует начинать при выключенном автомате.

Когда проводится установка световых приборов и выключатель имеет контакт с фазным проводником, то отключать автомат чтобы заменить сгоревшую лампу, не надо.

Применение лампы накаливания

Это метод использования лампы накаливания для определения проводников соответствующего цвета в сети из 3 проводников. Этот метод предусматривает соблюдение повышенных мер безопасности.

Для применения этого метода в патрон вкручивается обычная лампа накаливания. На клеммы патрона прикручиваются провода, не имеющие на концах изоляции.

Если не имеется комплекта деталей для этого метода, можно использовать стандартную настольную лампу. В таком случае, чтобы получить результат следует попеременно, по цветам присоединять проводники к вилке.

Недостатком этого способа является то, что применив его, невозможно будет наверняка узнать какой из двух проводников фазный. То есть, таким методом, мы скорее проверяем систему на работоспособность.

А преимущество состоит в том, что с большой долей вероятности будем знать следующее: 1 провод нуль, другой провод фаза. Если при тестировании свет не горит, это указывает на отсутствие фазы в проверяемых проводниках.

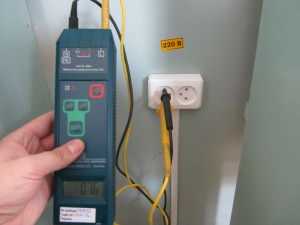

Замер сопротивления «кольца фаза-нуль»

Для планового контроля и своевременного обнаружения и устранения нарушений безопасности в электросети обеспечения её нормальной работы, проводятся систематические замеры сопротивления кольца фаза-нуль, так как причинами поломок приборов освещения являются сетевые перегрузки и короткое замыкание.

Самый быстрый и эффективный способ выявления и предотвращения таких случаев – это замер сопротивления.

Не всем известно, что значит понятие «кольцо фаза-нуль». Оно означает контур, созданный соединением нулевого проводника, расположенного в заземленной нейтрали. Замыкание этой электрической сети образует кольцо фаза-нуль.

Сопротивление в контуре измеряется:

Падением напряжения в выключенной цепи.
Падением напряжения вследствие сопротивления растущей нагрузки.

Блиц-советы

Осмотр на предмет механического повреждения провода следует проводить, начиная с места выхода из стен, именно там он, как правило, переламывается.
Все токонесущие части проводников должны иметь надёжную изоляцию, а контакты розеток смонтированы в корпусе так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела.
Для домашнего использования вполне достаточно обзавестись контрольной лампой и отверткой с индикацией, их стоимость не значительна. Для искушенного в электричестве человека подойдёт более дорогой прибор – мультиметр, так как имеет широкий спектр измеряемых величин.

housetronic.ru

В данной статье рассмотрим вопрос о том, как найти фазу и ноль при помощи пробника и мультиметра.

При необходимости обслуживания квартирной электрики, в частности замены розеток, выключателей освещения или проведении мелких ремонтных работ, возникает необходимость определения фазы и ноля. Если у человека есть некоторые познания в области основ электротехники, то ему не составит труда найти фазу и ноль. А что делать, если вы не имеете данных навыков? Поиск фазы и ноля не такой сложный процесс, как это может показаться. Рассмотрим несколько способов определения фазы и ноля.

Во-первых, определимся, что такое фаза и ноль. Вся наша энергосистема является трехфазной, в том числе и низковольтные линии, которые питают жилые дома и квартиры. Как правило, напряжение между двумя любыми фазами составляет 380 вольт – это линейное напряжение. Всем известно, что напряжение бытовой сети – 220 вольт. Как получить это напряжение?

Для этого в электроустановках рабочим напряжением 380 вольт предусмотрен нулевой провод. Если взять одну из фаз и нулевой провод, то между ними будет разность потенциалов в 220 вольт, то есть это фазное напряжение.

Для человека, не имеющего познаний в области электротехники, вышесказанное не очень понятно. Для нас важно знать, что в каждую квартиру или дом приходит одна фаза и один ноль. Подробно, что такое фаза и ноль рассмотрено здесь.

Рассмотрим первый способ определения фазы при помощи пробника (индикаторной отвертки). Более подробно про устройство и принцип действия таких отверток вы можете прочитать здесь — Индикаторы и указатели напряжения в электроустановках до 1000 В.

Итак, у вас есть два провода и вам необходимо определить, какой из них фаза, а какой ноль. Во-первых, необходимо их обесточить путем отключения автоматического выключателя, который питает данную линию электрической проводки.

Затем необходимо зачистить оба провода, то есть снять с него 1-2 см изоляции. Зачищенные проводники необходимо немного развести, для того, чтобы при подаче напряжения не произошло короткого замыкания в результате их соприкосновения.

Следующий шаг – определение фазного провода. Включаем автомат, посредством которого подается напряжение на проводники. Берем индикаторную отвертку за рукоятку и одним пальцем прикасаемся до металлической части у основания рукоятки.

Помните, что категорически запрещено брать пробник ниже рукоятки, то есть за рабочую часть. Подносим пробник к одному из проводов и прикасаемся к нему рабочей частью. При этом палец остается на металлической части рукоятки.

Если лампочка индикаторной отвертки загорелась, то значит этот провод фазный, то есть фаза. Другой провод соответственно – ноль.

Если при прикосновении к проводу не загорается лампа пробника, то это нулевой провод. Соответственно другой провод – это фаза, проверить это можно прикосновением индикаторной отвертки.

А что делать, если проводка в квартире выполнена тремя проводами? В этом случае у вас есть не только фаза и ноль, но и заземляющий провод. При помощи пробника можно без труда определить, где из трех проводов находится фаза.

Но как определить где ноль, а где защитный проводник, то есть заземляющий? В данном случае одной индикаторной отверткой не обойтись. Рассмотрим способ определения ноля в трехпроводной бытовой сети.

Определить где ноль, а где защитный (заземляющий проводник), можно при помощи мультиметра. Итак, мы уже определили фазный провод при помощи пробника. Берем мультиметр и включаем его на диапазон измерения переменного напряжения величиной 220 вольт и выше.

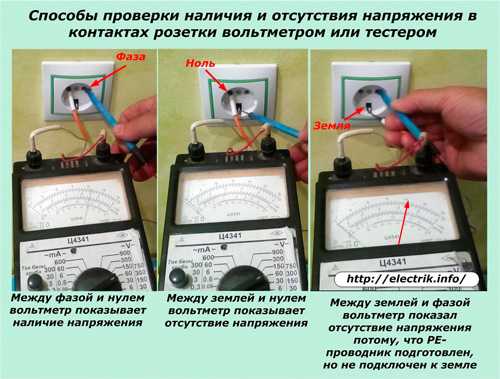

Берем два щупа измерительного прибора и прикасаемся одним из них к фазе, а другим к одному из двух оставшихся проводников. Фиксируем значение напряжения, которое показывает мультиметр.

Затем один из щупов оставляем на фазе, а другим прикасаемся к другому проводу и снова фиксируем значение напряжения. При прикосновении одновременно к фазе и к нулю будет показываться значение напряжение бытовой электросети, то есть примерно 220 вольт. Если прикоснуться к фазе и защитному проводнику, то значение напряжения будет несколько меньше предыдущего.

Если у вас нет пробника, то фазу можно найти и мультиметром. Для этого выбираем диапазон измерения переменного напряжения значением выше 220 вольт. К мультиметру подключены два щупа в гнезда «COM» и «V» соответственно.

Берем в руки тот щуп, который включен в гнездо с маркировкой «V» и прикасаемся им к проводникам. Если вы прикоснулись к фазе, то прибор покажет небольшое значение – 8-15 вольт. При прикосновении к нулевому проводу показания прибора останутся на нуле.

Советуем почитать: Что делать, если на обоих разъемах розетки 220 В — фаза?

electrik.info

remontkvartiri.me

Фаза и ноль в розетке

Что такое фаза и ноль

Чтобы выяснить, что такое фаза и ноль, обычному человеку совсем не нужно углубляться в электронные дебри. Вокруг нас множество живых примеров, на которых можно доходчиво выяснить для себя суть этих понятий. Рассмотрим с этой точки зрения обыкновенную штепсельную розетку .

В каждой розетке частного дома или квартиры имеется переменный ток. Также к розетке подведены два электрических провода ноль и фаза. Подача переменного тока производится по одному из них, который и носит название фазы.

Как определить фазу и ноль

Определить, какой из двух проводов является фазой, можно при помощи индикаторной отвертки. В случае прикосновения лампочка, установленная в ручке отвертки, будет светиться. Материалом для рукоятки служит полупрозрачный пластик. Рабочая частота фазного провода в большинстве случаев составляет 50 герц, то есть положительные и отрицательные значения меняются местами 50 раз в течение одной секунды.

Провод, называемый «ноль», не находится под напряжением и используется в качестве заземления. В случае короткого замыкания, ноль отводит электрический ток. Провод фазы нельзя трогать ни в коем случае, тогда как к нулю можно прикасаться совершенно свободно.

Подключенные проводки имеют разную окраску. Ноль, как правило, имеет голубую или синюю расцветку. Фаза имеет собственную окраску, поскольку находится под напряжением и представляет серьезную опасность. Смертельный случай может наступить и при напряжении чуть более 50-ти вольт, а в розетках – вообще 220 вольт переменного электрического тока.

Современные евророзетки

Подключение к розетке двух проводов применялось раньше – примерно 10-15 лет назад. Сейчас используются розетки, изготавливаемые по европейским стандартам. При вскрытии такой розетки внутри можно увидеть уже не два, а три провода. Первый из них, фазный, находящийся под напряжением, имеет любую окраску, кроме синей. Синяя или голубая окраска используется для нулевого рабочего проводника. Третий провод, окрашенный в желто-зеленый цвет, называется защитным нулевым.

В евророзетках проводник фазы располагается справа, а если в выключателях, то сверху. Защитный нулевой проводник в розетках расположен слева, а в выключателях – снизу. Роль первых двух проводов уже выяснилась, осталось ответить на вопрос: для чего нужен третий, защитный провод. Когда оборудование, подключаемое в розетку, находится полностью в исправном состоянии, то ноль находится в бездействии. Его защита производится при коротком замыкании, когда ток попадает на участки, обычно не попадающие под напряжение. Защитный провод заберет этот ток на себя и перенаправит его в землю или к источнику. То есть, можно будет ощутить лишь легкий удар током.

В общих чертах мы выяснили, что такое фаза и ноль. Эти значения являются основными для всех электрических сетей.

Где в розетке ноль, где фаза, с какой стороны?

Татьяна1777 [18.6K] – в ПУЭ нет такого » в розетках «ноль» находится справа, «фаза» слева.» Убедите в обратном, если в ответе будет цитата и ссылка на главу.

Михаил Белодедов [8.5K] – вероятно, имеются в виду некие неписаные правила?

На самом деле, так как наши розетки неполяризованные,т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа.

Резюмируя, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.

Для профессиональных электромонтажников мы все же рекомендуем использовать некое однооборазие в работе: фаза-справа и вот почему.

При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземленния и работоспобоность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).

Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа.

Оригинал статьи почему правильно и справа и слева, но справа – правильнее 🙂

«Фаза» слева, «фаза» справа. Как правильно?

автор вопроса выбрал этот ответ лучшим

Смотрю, тут жаркие споры разгорелись.

Не буду спорить ни с кем, есть стандарт на право-лево фаза-ноль, или нет, потому что даже если он и есть, верить (особенно в таком опасном деле, как работа с электричеством) нужно не тому, что написано, а тому, что есть.

Отвертку-индикатор в руки и проверяй! Не доверяй, а проверяй! Целее будешь.

Как можно вообще доверяться какому-то дяденьке, неизвестно с каким образованием, и с каким отношением к работе, который монтировал розетку в вашем доме?

Жесткой привязки нуля и фазы в розетках не существует – могли напутать электрики, или кто-то до Вас, кто менял электропроводку в квартире. Да это и не такой важный параметр. Определить наличие того или иного провода можно с помощью индикатора, который часто встраивают в отвертки. При прикасании к нулевому проводу индикатор не светится, а при касании фазного провода – светится. Еще можно сравнивать напряжения в разных розетках с помощью мультметра – между однофазными проводами и между нулями он будет показывать очень маленькое напряжение, а между нулем и фазой – напряжение сети.

в избранное ссылка отблагодарить

Значит так, начнём с того, что это не принципиально и абсолютно не влияет на работу бытовых приборов, но существует правило хорошего тона и профессионализма электриков где фаза в розетках выводится справа, а ноль слева. Проверить можно тестером продающимся в магазинах для стройки и прочих специализирующихся на домашних мелочах магазинах.

в избранное ссылка отблагодарить

Такой вопрос иногда возникает у начинающих электриков или владельцев квартир, которые хорошо владеют набором ремонтных инструментов, но раньше особо не вникали в устройство электропроводки. И вот наступил момент, когда перестала работать розетка или светиться лампочка в люстре, а звать электрика не хочется и есть огромное желание сделать все самому.

В этом случае первоочередная задача домашнего мастера заключается не в устранении возникшей неисправности, как кажется на первый взгляд, а в соблюдении правил электробезопасности, исключения возможности попасть под действие электрического тока. Почему-то об этом многие забывают, пренебрегая своим здоровьем.

Все токоведущие части проводки должны быть надежно заизолированы, а контакты розеток спрятаны вглубь корпуса так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела. Даже механическая конструкция вилки, вставляемой в розетку, продумана таким образом, что держаться рукой за оба контакта и попасть под действие электрического тока довольно проблематично.

В обыденной жизни мы этого не замечаем и в сознании уже сложилась привычка не обращать внимания на электричество, которая может пагубно сказаться при проведении ремонтных работ с электроприборами. Поэтому изучите основные правила безопасности и будьте внимательны при обращении с электричеством.

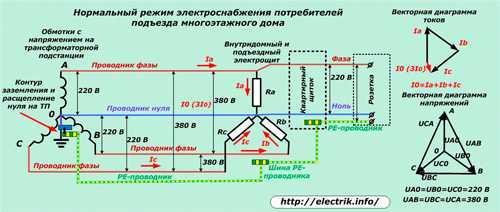

Как устроена бытовая электропроводка

Электроэнергия в жилой дом приходит от трансформаторной подстанции, которая преобразует высоковольтное напряжение промышленной электросети в 380 вольт. Вторичные обмотки трансформатора соединены по схеме «звезда», когда выполнено подключение трех выводов к одной общей точке «0», а три оставшихся выведены на клеммы «А», «В», «С» (для увеличения нажмите на рисунок).

Соединенные вместе концы «0» подключены к контуру заземления подстанции. Здесь же выполнено расщепление нуля на;

рабочий ноль, показанный на картинке синим цветом;

защитный РЕ-проводник (желто-зеленая линия).

По этой схеме создаются все вновь строящиеся дома. Она называется системой TN-S. У нее на вход внутри распределительный щита дома подводятся три фазных провода и оба перечисленных нуля.

В зданиях старой постройки еще часто встречаются случаи отсутствия РЕ-проводника и четырех-, а не пятипроводная схема, которую обозначают индексом TN-C .

Фазы и ноли с выходной обмотки ТП воздушными проводами или подземными кабелями подводятся к вводному щиту многоэтажного дома, образуя трехфазную систему напряжения 380/220 вольт. Она разводится по подъездным щиткам. Внутрь жилой квартиры поступает напряжение одной фазы 220 вольт (на картинке выделены провода «А» и «О») и защитный проводник РЕ.

Последний элемент может отсутствовать, если не проведена реконструкция старой электропроводки здания.

Таким образом, «нулем» в квартире называют проводник, соединенный с контуром земли в трансформаторной подстанции и используемый для создания нагрузки от «фазы». подключенной к противоположному потенциальному концу обмотки на ТП. Защитный ноль. называемый еще РЕ-проводником, исключен из схемы электропитания и предназначен для ликвидации последствий возможных неисправностей и аварийных ситуаций с целью отвода возникающих токов повреждений.

Нагрузки в такой схеме распределяются равномерно за счет того, что на каждом этаже и стояках выполнена разводка и подключение определенных квартирных щитков к конкретным линиям 220 вольт внутри подъездного распределительного щита.

Система подводимых напряжений к дому и подъезду представляет собой равномерную «звезду», повторяющую все векторные характеристики ТП.

Когда в квартире выключены все электроприборы, а в розетках нет потребителей и напряжение к щитку подведено, то ток в этой цепи протекать не будет.

Сумма токов трехфазной сети складывается по законам векторной графики в нулевом проводе, возвращаясь к обмоткам трансформаторной подстанции величиной I0, или как еще ее называют 3I0.

Это рабочая, оптимальная и отработанная длительными годами система электроснабжения. Но, в ней тоже, как и в любом техническом устройстве, могут возникать поломки и неисправности. Чаще всего они связаны с низким качеством контактных соединений или же полным обрывом проводников в различных местах схемы.

Чем сопровождается обрыв провода в нуле или фазе

Оторвать или просто забыть подключить проводник к какому-нибудь устройству внутри квартиры не сложно. Такие случаи происходят так же часто, как и отгорания металлических тоководов при плохом электрическом контакте и повышенных нагрузках.

Если внутри квартирной проводки пропало соединение любого электроприемника с квартирным щитком, то этот прибор не будет работать. И абсолютно не важно, что разорвано: цепь нуля или фазы.

Такая же картина проявляется в случае, когда происходит обрыв проводника любой фазы, питающей внутридомовой или подъездный электрощит. Все квартиры, подключенные к этой линии с возникшей неисправностью, перестанут получать электроэнергию.

При этом в двух других цепочках все электроприборы будут функционировать нормально, а ток рабочего нулевого проводника I0 суммируется из двух оставшихся составляющих и будет соответствовать их величине.

Как видим, все перечисленные обрывы проводов связаны с отключением электропитания с квартиры. Они не вызывают повреждения бытовых приборов. Самая же опасная ситуация возникает при исчезновении соединения между контуром заземления трансформаторной подстанции и средней точкой подключения нагрузок внутридомового или подъездного электрощита.

Такая ситуация может возникнуть по разным причинам, но чаще всего она проявляется при работе бригад электриков, владеющих смежной специальностью дегустаторов…

В этом случае пропадает путь прохождения токов по рабочему нулю к контуру заземления (А0, В0, С0). Они начинают двигаться по внешним контурам АВ, ВС, СА к которым подключено суммарное напряжение 380 вольт.

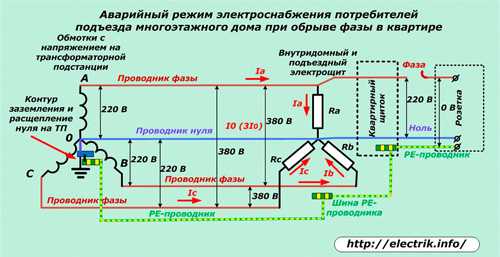

На правой части картинки показано, что ток IАВ возник при подключении линейного напряжения к последовательно соединенным нагрузкам Ra и Rв двух квартир. В этой ситуации один хозяин может экономно отключить все электроприборы, а другой — использовать их по максимуму.

В результате действия закона Ома U=I∙R на одном квартирном щитке может оказаться очень маленькая величина напряжения, а на втором — близкая к линейному значению 380 вольт. Оно вызовет повреждение изоляции, работу электрооборудования при нерасчетных токах, повышенный нагрев и поломки.

Для предотвращения подобных случаев служат защиты от повышения напряжения, которые монтируются внутри квартирного щитка или дорогостоящих электроприборов: холодильников, морозильников и подобных устройств известных мировых производителей.

Как определить ноль и фазу в домашней проводке

При возникновении неисправностей в электрической сети чаще всего домашние мастера используют дешевую отвертку-индикатор напряжения китайского производства, показанную на верхней части картинки.

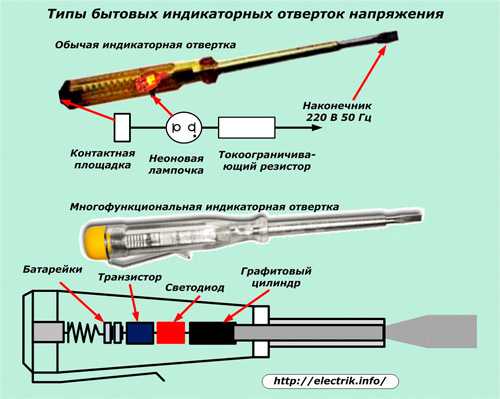

Она работает по принципу прохождения емкостного тока через тело оператора. Для этого внутри диэлектрического корпуса размещены:

оголенный наконечник в виде отвертки для присоединения к потенциалу фазы;

токоограничивающий резистор, снижающий амплитуду проходящего тока до безопасной величины;

неоновая лампочка, свечение которой при протекании тока свидетельствует о наличии потенциала фазы на проверяемом участке;

контактная площадка для создания цепи тока сквозь тело человека на потенциал земли.

Квалифицированные электрики используют для проверки наличия фазы более дорогостоящие многофункциональные индикаторы в форме отверток со светодиодом, свечением которого управляет транзисторная схема, питаемая от двух встроенных батареек, создающих напряжение 3 вольта.

Такие индикаторы кроме определения потенциала фазы способны выполнять другие дополнительные задачи. У них нет контактной площадки, к которой необходимо прикасаться при замерах. Подробнее о том, как устроены и работают различные отвертки-индикаторы рассказано здесь: Индикаторы и указатели напряжения .

Способ проверки наличия и отсутствия напряжения в гнездах обыкновенной розетки простым индикатором показан на фотографиях ниже.

На левом снимке хорошо видно, что свечение индикаторной лампочки при дневном свете плохо заметно, поэтому требует повышенного внимания при работе.

Контакт, на котором индикатор засвечивается, является фазой. На рабочем и защитном нуле неоновая лампочка не должна светиться. Любое обратное действие индикатора свидетельствует о неисправностях в схеме подключения.

При эксплуатации такой отвертки необходимо обращать внимание на целостность изоляции и не прикасаться к оголенному выводу индикатора, находящемуся под напряжением.

На следующих фотографиях показан способ определения напряжения в той же розетке с помощью старого тестера, работающего в режиме вольтметра.

Стрелка прибора показывает:

220 вольт между фазой и рабочим нулем;

отсутствие разницы потенциалов между рабочим и защитным нулем;

отсутствие напряжения между фазой и защитным нулем.

Последний случай является исключением. Стрелка в нормальной схеме должна тоже показывать напряжение 220 вольт. Но оно в нашей розетке отсутствует по той причине, что здание старой постройки еще не прошло этап реконструкции электропроводки, а хозяин квартиры, выполнивший последний ремонт, сделал разводку РЕ-проводника в своих помещениях, но не подключил его к заземляющим контактам розеток и шинке РЕ-проводника квартирного щитка.

Эта операция будет проводиться после перевода здания с системы TN-C на TN-C-S. Когда он завершится, стрелка вольтметра будет находиться в положении, отмеченном красной линией, показывать 220 вольт.

Несколько способов определения фазного и нулевого провода: Как найти фазу и ноль

Особенности поиска неисправностей

Простое определение наличия или отсутствия напряжения не всегда позволяет точно определить состояние схемы. Наличие различных положений выключателей может ввести мастера в заблуждение. Например, на картинке ниже показан типичный случай, когда при отключенном выключателе на фазном проводе светильника в точке «К» не будет напряжения даже при исправной схеме.

Поэтому при проведении замеров и поисках неисправностей следует внимательно анализировать все возможные случаи.

Пример пошагового поиска неисправности в неработающей люстре с помощью индикаторной отвертки показан здесь: Что делать, если не работает люстра

Электрик Инфо – электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Источники: http://electric-220.ru/news/chto_takoe_faza_i_nol/2012-12-21-251, http://www.bolshoyvopros.ru/questions/710266-gde-v-rozetke-nol-gde-faza-s-kakoj-storony.html, http://electrik.info/main/school/975-chto-takoe-nol-i-faza.html

electricremont.ru

с какой стороны и как ее определить?

На сегодняшний день в электроэнергетике существует несколько разновидностей проводов. Электрики различают провода для питания и защиты. При подключении розеток или других приборов, вам нужно знать, где какой провод. В ином случае может возникнуть короткое замыкание.

Где в розетке фаза и ноль

В этой статье мы постарались разобраться, что такой фаза и ноль в розетке на примере обычного устройства. После изучения статьи у вас больше не возникнет вопрос о том, как найти фазу и ноль в розетке.

Фаза и ноль в старой розетке

Если рассмотреть обычную старую розетку, тогда можно сразу заметить, что розетка подключается всего при помощи двух проводов. Если присмотреться, тогда вы наверняка сможете заметить, что один из этих проводов имеет синий цвет. Именно так и определяется рабочий нулевой проводник. По нему будет проходить ток от источника питания к вашему устройству или наоборот. Если вы за него схватитесь, но не дотронетесь до второго провода, то ничего не произойдет. Он считается вполне безобидным.

Как распознать фазу и ноль?

На фото выше мы представили обозначение ноля и фазы на розетке. Фаза в розетке— это второй кабель. Обычно фазный провод выполнен в коричневом цвете. Угловые розетки на кухне также имеют разноцветные провода. Этот провод всегда находится под напряжением, так как по нему всегда поступают заряженные частицы. Если вы дотронетесь до него, тогда, несомненно, получите удар током. Помните, что любое напряжение выше 50 вольт может убить человека. Поэтому определиться, где в розетке фаза и ноль лучше всего заранее.

Индикаторы для определения напряжения

Чтобы определить, где в розетке фазный провод нужно воспользоваться индикатором напряжения. Их внешний вид напоминает отвертку или лопатку. Рукоятка индикаторной отвертки обычно изготавливается из специального прозрачного пластика, внутри которого находится диод.

Проверка фазы и ноля с помощью индикатора

Верхняя часть рукоятки металлическая. Если напряжение пройдет, тогда лампочка индикатора загорится. В этом случае провод лучше не трогать.

Важно знать! Если вы дотронетесь до нулевого проводника, тогда свечение диода не произойдет. Это связано с тем, что пока нулевой провод не соприкасается с фазным в нем нет напряжения.

Для определения фазы в розетке также можно воспользоваться мультиметром. У нас есть статья, как определить фазу мультиметром.

Фаза и ноль в современной розетке

Обычно современные розетки имеют три провода. Кроме фазного и нулевого провода здесь присутствует заземление. Этот проводник чаще всего имеет желто-зеленую окраску. При возникновении короткого замыкания этот заземляющий проводник забирает лишний ток и направляет его в землю. Конечно, он правильно будет выполнять свои функции только в том случае, если в квартире или доме присутствует система заземления.

Фаза ноль и заземление в современной розетке

Даже если вы прикоснетесь к оборудованию, то не ощутите удара электрическим током. Электрическая розетка с заземлением подключается с помощью фазы, ноля и заземляющего провода. Дело в том, что ток не ищет легких путей. Он выберет путь, где будет наименьшее сопротивление. Сопротивление тела человек составляет 1000 Ом, а нулевого проводника всего 0,1 Ом.

Чтобы обеспечить безопасность в своем доме нужно использовать только современные устройства. Теперь вы знаете куда в розетке подключать фазу и ноль. При подключении нужно действовать осторожно, так как если провода подключены неправильно произойдет короткое замыкание.

Прочтите также: vse-elektrichestvo.ru/rozetki/oboznachenie-rozetok-i-vyklyuchatelej.html.

vse-elektrichestvo.ru

Как определить в розетке где фаза а где ноль?

индекторной отверткой, а вообще пофигу т. к. ток переменный в розетке

Индикаторной отверткой…

Фазоискателем!

Есть специальная отвертка с индикатором. Вставляешь ее по очереди в отверстия — где индикатор горит — там фаза.

Можно амперметром, а можно и специальной отверткой с индикатором.

Если не хочешь индикаторной отверткой, попробуй пальцем. Если выживешь — значит был ноль, ну а нет — разве тебе потом не все равно будет.

Возьмись за 2 контакта, где заорешь — там и фаза, а где промолчишь — там, соответственно, ноль!

берешь в одну руку гвоздик а другой берешься за батарею и суешь в дырочки розетки- стразу паймешь (прим. в принципе можно использовать так и обычную лампу)

Можно использовать настольную лампу. Один контакт вилки от лампы соединить проводом с батареей отопления, второй контакт другим проводом подсоединить к одному или другому гнезду розетки. Фаза там, где горит лампа. Ещё один способ это — коснуться рукой через резистор 1 МОм и неоновую лампочку к гнезду розетки. Конечно, надо соблюдать при этом осторожность — не попасть под напряжение.

«Можно использовать настольную лампу. Один контакт вилки от лампы соединить проводом с батареей отопления, второй контакт другим проводом подсоединить к одному или другому гнезду розетки. Фаза там, где горит лампа. Ещё один способ это — коснуться рукой через резистор 1 МОм и неоновую лампочку к гнезду розетки. Конечно, надо соблюдать при этом осторожность — не попасть под напряжение. » Даже не вздумай повторять это, без опыта и понимания того, что ты делаеш, обязательно шарахнет. Ваобще есть 2 способа более менее безопасных. Самый лучший: индикаторная отвёртка, там где горит, там фаза. И тестором: (Сам так делал когда надо было определить) . Включаешь тестер в режим измерения переменного напряжения до 500в, за чёрный хвост берёшсся рукой, а красным поочерёдно суёш в розектку, где напряжение больше, там и фаза. У тестера сопротивление внутренне большое, поэтому не шарахнет. Но с дешёвым тестором за 100р яб такое не рискнул сделать.

В общем-то все правильно, но если взятся одной рукой за фазный провод в сухом помещении (дома) то пожалуй ничего не почувствуешь.

если не знаешь как фазу определять не суйся в проводку. много печальных случаев было

touch.otvet.mail.ru

Как определить фазу, ноль и заземление самому, подручными средствами?

Любой человек, занимаясь электромонтажными работами у себя дома или просто решивший установить люстру, бра или подключить розетку, обязательно столкнется с вопросом – как определить фазу, ноль и заземление у проводов, в месте монтажа?

В наших статьях и инструкциях, мы часто выкладываем схемы подключения, правила монтажа и подсоединения электрооборудования к сети, а также многое другое, где для правильного выполнения всех операций необходимо знать, где у фас фазный провод, где нулевой (рабочий ноль), а где заземляющий (защитный ноль). Для опытного электрика определить где фаза и ноль или найти землю, обычно не составляет труда, а вот как быть остальным?
Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.
Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.
На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.
Маркировка проводов по цвету
Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.
Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.
В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года, который жестко регламентирует цветовую маркировку электрических проводов.
Согласно этому стандарту для квартирной электросети:
Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый
Защитный ноль (земля или заземление) — желто-зеленый провод
Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.
Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой.
Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.
А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

www.ap7.ru

Фаза в розетке слева или справа: как правильно подключить

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Существуют электроприборы, при подключении которых расположение фазного, нулевого проводов и заземления принципиально важно, это оговаривается в инструкции. Но их подключением должны заниматься профессионалы, иначе прибор снимут с гарантийного обслуживания. К таким приборам относятся газовые котлы с электроконтроллером, но они не имеют вилки, которая включаются в розетку, а подключаются к сети стационарно. Если вы устанавливаете розетку для простых бытовых электроприборов у себя дома, особой разницы, с какой стороны подсоединить фазный провод, с какой нулевой, нет.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:

ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цвета
земля (заземление, защитный ноль) – желто-зеленый;
фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.
Поместить указательный палец на торец отвертки, где есть металлический контакт.
Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

Иногда при обоих замерах получается одинаковый результат. В таком случае проверить, где заземление, можно путем измерения сопротивления. Зачищенную жилу фазного провода предварительно обязательно нужно заизолировать. Прибор переключается в режим измерения сопротивления, одним щупом прикасаются к объекту, который точно заземлен, например, металлической трубе, радиатору отопления или водопроводному крану. Прикасаясь вторым щупом попеременно к двум проводам, замеряют сопротивление. Между заземленным объектом и проводом земля сопротивление в пределах 4 Ом, при проверке нулевого провода оно выше.

При отсутствии индикаторной отвертки разобраться, где у проводки какая жила, поможет мультиметр. Выбрав режим измерения переменного тока, касаются заземленного объекта одним щупом, вторым проверяют провода. Прибор покажет такие значения напряжения между заземленной трубой и проводами:

фаза 150-220 В;
ноль (нейтраль) – 5-10 В;
земля – 0 В.

Определение фазы и ноля в розетке

Вы можете точно знать, где фаза и ноль в розетке, если установили ее своими руками, предварительно проверив проводку. Но если вы снимаете или купили на вторичном рынке квартиру, неизвестно, кто занимался монтажом электроустановочных изделий и придерживался ли он правила «фаза справа». Как в такой ситуации разобраться, где в розетке ноль и фаза? Придут на помощь те же самые приборы. Индикаторная отвертка используется точно так же, как при проверке проводки, только жало вставляется поочередно в оба разъема розетки.

При использовании мультиметра выбирается измерение напряжения переменного тока, один щуп (любой) вставляется в отверстие розетки, вторым нужно прикоснуться к собственному телу. Если вы попали в розетке на фазу, прибор покажет больше сотни вольт, если на ноль – всего несколько вольт. Поражения током при этом можно не опасаться, если только по ошибке не выбрать режим измерения силы тока. Иногда индикаторная отвертка показывает, что в розетке 2 фазы, а судя по показаниям мультиметра, напряжение отсутствует. Такая ситуация указывает на обрыв нулевого провода, при проведении ремонтных работ нужно учитывать, что на самом деле напряжение в сети есть.

Существуют и более экзотические способы, как определить фазу без специальных приборов. Вместо мультиметра используют вкрученную в патрон лампу накаливания, от которой отходит двужильный провод, одну из жил закрепляют к трубе, батарее, второй проверяют провода. Загоревшаяся лампочка указывает на фазу. Аналогичным способом замеряют напряжение между заземленным объектом и жилами проводки, используя в качестве индикатора разрезанную картошку. В месте контакта с фазой она темнеет. Оба способа подходят для проверки как проводки, так и уже смонтированной розетки, но являются довольно опасными – велик риск поражения током.

Подведем итоги. Определение нуля и фазы принципиально важно при монтаже выключателей, а для бытовых розеток особого значения не имеет. Разбираться с назначением проводов приходится при ремонте, когда розетка демонтируется и обнажаются концы жил. Фазный провод необходимо на период ремонтных работ заизолировать, хотя для подстраховки можно обмотать изолентой обе жилы. Желательно при монтаже розетки придерживаться неофициального, но общепринятого в среде электриков стандарта, и подключать фазу к правой клемме. Отличить ноль от фазы поможет цветовая маркировка, индикаторная отвертка, если проводка трехжильная, понадобится мультиметр. Проверку контактов в установленной розетке можно осуществлять с помощью обоих приборов.

normdom.ru

РубрикаРазное
