Самостоятельная регулировка реле давления насосной станции (безбашенки)

Обычно реле давления изначально отрегулировано производителем на определенное давление включения и отключения. Это так называемые заводские установки, которые чаще всего имеют значения 1,5-1,8 бар (включение) и 2,5-3 бар (выключение). Но иногда, во время эксплуатации требуется дополнительная регулировка реле давления насосной станции (безбашенки), а как это можно сделать своими руками мы рассмотрим в данной статье.









Содержание статьи:

=>Конструкция реле

=>Принцип действия

=>Регулирование

=>Что необходимо учесть

=>Давление воздуха в гидроаккумуляторе

=>Видео







Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху - контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

На рис.1: 1,2 - пружинные регуляторы; 3 - основание; 4 - гайка крепления реле к переходнику и крышка мембраны; 5 - клеммная колодка для подключения сети 220V, насоса и заземления.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия



Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться.

Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

Если вас, по каким либо причинам, не устраивают заводские установки реле давления вашей насосной станции, то вы вполне можете выполнить его регулировку самостоятельно. Для  этого достаточно лишь отвертки или гаечного ключа на 10 для снятия крышки реле (в зависимости от его модели)  и ключа для закручивания (откручивания) гаек регуляторов. Место расположения гайки для снятие крышки показано стрелкой на фото справа.

Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания.

Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор).

Повышение или уменьшение давление в сети



Таким образом, если мы просто хотим увеличить или уменьшить давление в сети без изменения диапазона срабатывания реле, то просто закручиваем или откручиваем гайку на большем регуляторе.

После того, как мы, таким образом, изменили регулировку, закрываем крышку, включаем напряжение, открываем кран и по манометру насосной станции определяем, при каком давлении включается насос («нижнее»). Закрываем кран и проверяем по манометру «верхнее» - в момент отключения насоса. Если такие показатели нас удовлетворяют, то регулировка окончена. Если же нет, повторяем всю процедуру.

Изменение диапазона срабатывания реле



Если нас устраивает «нижнее» давление, а мы хотим только увеличить или уменьшить «верхнее», то для этого используем меньший регулятор. При закручивании гайки этого регулятора по часовой стрелке «верхнее» давление будет расти, при неизменном «нижнем», а при откручивании – наоборот, то есть, будет увеличиваться или уменьшаться разница между ними - ∆P. После того, как мы изменили регулировку, включаем питание и замечаем по манометру момент отключения насоса - «верхнее» давление. Если оно нас устраивает, то регулировку на этом прекращаем, если нет – повторяем до получения необходимого результата.

Следует учесть, что увеличение ∆P позволит насосу реже включаться, но в сети водоснабжения будут более заметны перепады давления, уменьшение, наоборот, будет способствовать выравниванию его в системе, но при этом чаще будет включаться насос, что может привести к уменьшению срока его службы.

Если нас одновременно не устраивает и «нижнее» давление (включения) и диапазон срабатывания реле, то сначала выполняем регулировку большим регулятором, а потом – меньшим, контролируя весь процесс по манометру станции.

Что необходимо учесть, выполняя регулировку



Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

  1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
  2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
  3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Давление воздуха в гидроаккумуляторном баке и регулировка  реле



Давление воздуха в гидроаккумуляторе насосной станции оказывает влияние на её нормальную работу, но к регулировке реле отношения не имеет. Реле в любом случае будет срабатывать при установленном «нижнем» и «верхнем», независимо от наличия давления воздуха в баке.

Отсутствие воздуха в мембранном баке приведет лишь к тому, что он будет полностью заполняться водой и (так, как жидкость практически не сжимается) давление в системе будет повышаться до «верхнего» моментально и насос будет отключаться сразу же после прекращения забора воды. При каждом открывании крана насос будет тут же включаться, так как оно будет сразу же падать до «нижнего». То есть реле будет срабатывать также, как и при отсутствии гидроаккумулятора. Пониженное давление воздуха приведет к тому, что мембрана будет сильно растягиваться, а повышенное – недостаточное заполнение бака водой, так как избыточное давление воздуха будет вытеснять воду.

Для того, чтобы насосная станция работала нормально и мембрана служила долго, давление воздуха должно быть на 10% ниже «нижнего»(включения), которое установлено вами при регулировке. Тогда и гидроаккумулятор будет оптимально заполнен водой, и мембрана не будет слишком растягиваться и выходить из строя, и насос будет включаться с интервалами, которые будут соответствовать отрегулированному в реле  ∆P.

Кроме этого, следует помнить, что проверять давление воздуха в гидроаккумуляторном баке насосной станции необходимо при отсутствии давления в нем воды, то есть, необходимо открыть кран, который в системе находится ниже всего и слить воду.

Если Вы не нашли ответа на интересующий Вас вопрос в материале статьи, задайте его через раздел "Контакты" нашего сайта или в коментариях.

Видео по теме

С этим материалом часто читают:



< Предыдущая   Следующая >

www.postroj-dom.ru

Самостоятельная регулировка реле давления насосной станции – простые способы настройки

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

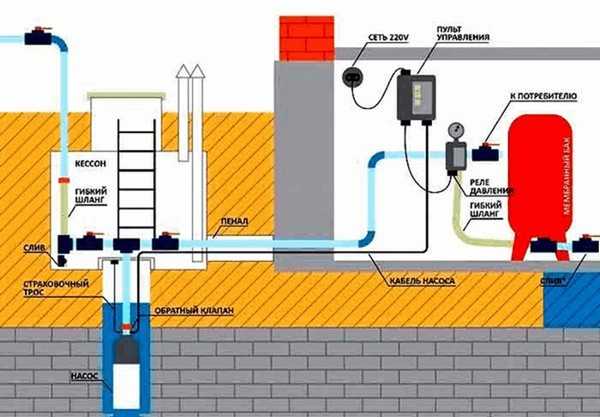

Сеть водоснабжения с реле

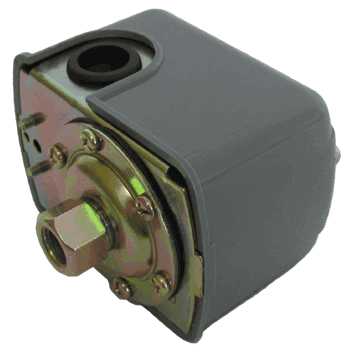

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

  • для подключения напряжения 220В;
  • для заземления;
  • клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

  • погружной (поверхностный) насос;
  • гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

  • 20-30 л – 1,4-1,7 бар;
  • 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

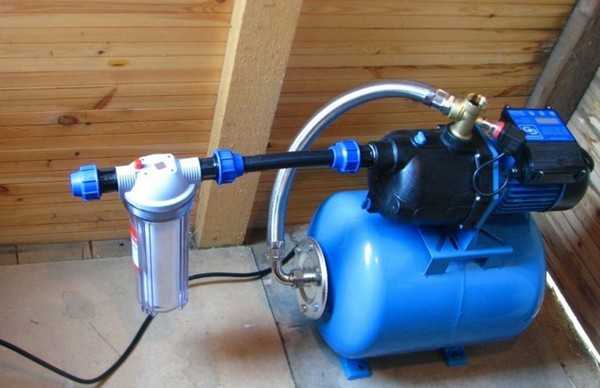

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

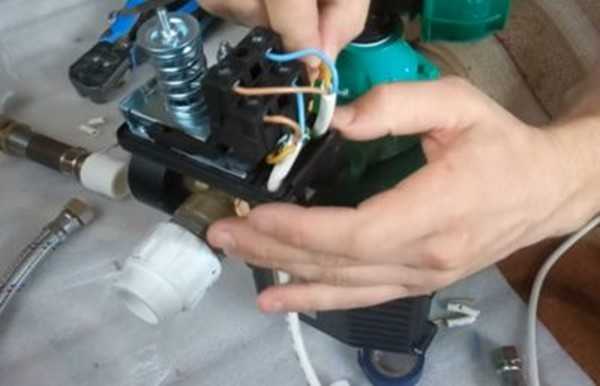

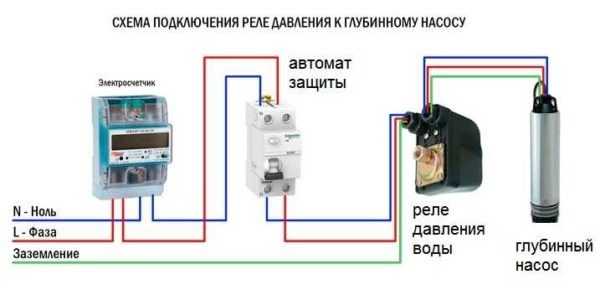

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

  1. Погружной или поверхностный насос.
  2. Манометр.
  3. Гидроаккумулятор.
  4. Датчик давления.
  5. Трубопровод.

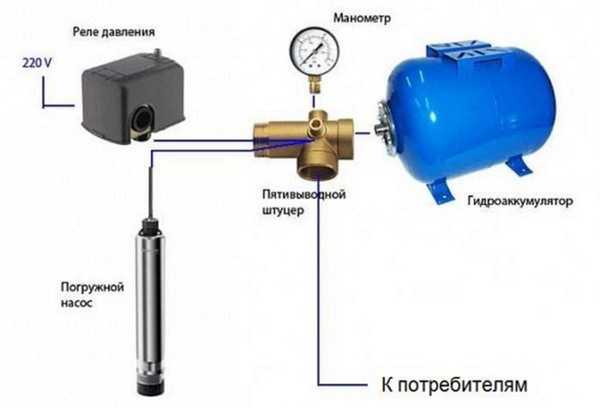

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

  • нижний уровень – 1,5-1,8 бар;
  • верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

  1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
  2. Пластиковая крышка датчика снимается с помощью отвертки.
  3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
  4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

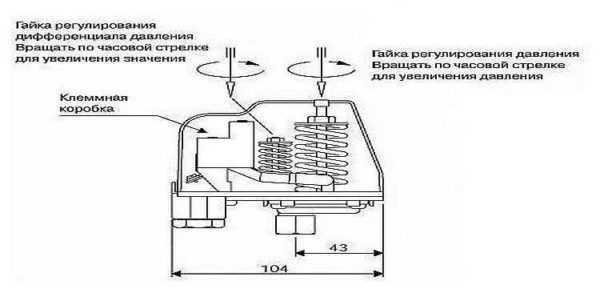

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

  1. Все приборы отключаются от электрической сети.
  2. Вода сливается из системы.
  3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

  • Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
  • Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

  1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
  2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
  3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
  4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

  1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
  2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
  3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

muzhik-v-dome.ru

Как выполняется регулировка насосной станции

Насосная станция с частотным регулированием

Регулировка автоматики насосной станции изначально выполняется производителем на определенную величину давления при включении и отключении оборудования. Обычно значения таких заводских установок составляют от 1,5 до 1,8 бар при включении и от 2,3 до 3 бар при выключении.
Но бывают ситуации, когда при эксплуатации необходима дополнительная настройка давления на оборудовании. Как отрегулировать насосную станцию предлагается познакомиться из этой статьи.

Устройство реле давления для насосной станции

Прежде чем начинать регулировку реле давления необходимо ознакомиться с его устройством и принципом работы.

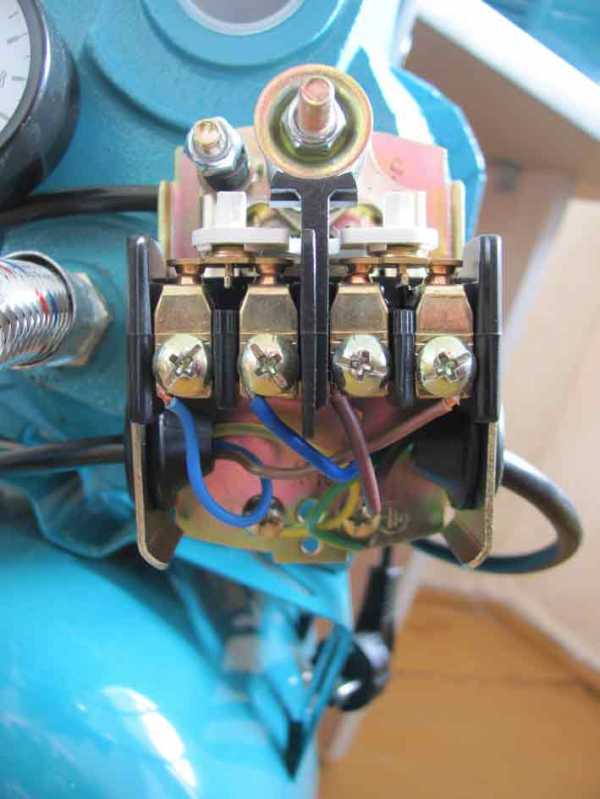

Конструкция реле давления

На фото представлена конструкция устройства.
Ее основные элементы:

  • 1 и 2 – регуляторы пружин.
  • 3 – основание прибора.
  • 4 – гайка, фиксирующая реле к переходнику и крышку мембраны.
  • 5 – колодка с клеммами для подключения сети 220V, самого насоса и его заземления.


К металлическому основанию снизу крепится мембранная крышка, под которой находится мембрана и поршень с быстросъемной гайкой поз. 4. Сверху находится контактная группа, колодки для клемм и два регулятора пружин разных размеров.
Все элементы сверху закрываются пластиковой крышкой, прикрепляемой к винту большого регулятора и которая, в зависимости от модели, легко снимается отверткой или гаечным ключом.
Разные модели изделий, цена которых не сильно колеблется, могут отличаться по размерам, форме, расположению составляющих элементов, но большая их часть имеет вышеописанную конструкцию. В некоторые из изделий включаются дополнительные элементы, такие как рычаг включающий защиту от «сухого хода».

Как работает реле

Реле работает по такому принципу:

  • Под действием давления жидкости, подающейся от насоса, мембрана начинает давить на поршень.
  • Он приводит в действие контактную группу, которая смонтирована на металлической платформе с двумя шарнирами.
  • Контакты для подключения напряжения 220V и насоса, в зависимости от положения, могут быть разомкнуты или замкнуты, что соответствует отключению и включению насоса.
  • При действии на платформу контактной группы пружины большого регулятора, происходит уравновешивание давления поршня.
  • Если давление начинает ослабевать, под действием пружины начинает опускаться платформа и контакты замыкаются, что включает насос(см.Водяной насос для дома: выбираем по параметрам).
  • Против давления воды действует и пружина малого регулятора, но она находится от шарнира платформы дальше и не сразу вступает в работу, а после того, как платформа с контактами сможет подняться на определенную высоту.
  • Небольшой шарнир с пружиной отвечает за срабатывание электрического участка реле, за замыкание и размыкание его контактов.

Электрическое подключение реле

  • Конструкция реле устроена так, что шарнир и платформа не могут располагаться в одной плоскости.
  • При поднятии платформы выше шарнира, скачком контакты опускаются вниз, а при опускании ниже его плоскости элементы сразу же перещелкиваются вверх.
  • Расположение плоскости этого шарнира немного выше, чем основание пружины малого регулятора, позволяет подниматься платформе без размыкания контактов до этого уровня, а при достижении его, под действием пружин этих двух регуляторов, контакты будут размыкаться и насос выключаться.
  • При этом, большой пружинный регулятор, таким образом, отвечает за момент включения агрегата или за «нижнее» давление (P), а поменьше — за разницу давлений выключения и включения (∆P).
  • При сжатии пружины большого регулятора, что выполняется закручиванием гайки по часовой стрелке, происходит ее действие большей силой на платформу контактной группы, что вызывает возрастание «нижнего» давления.
    Если в этом случае не менять степень сжатия пружины меньшего регулятора, начнет возрастать и «верхнее» давление или отключения, до такой же величины. При этом ∆P будет неизменным.
  • При сжатии пружины меньшего регулятора, станет увеличиваться «верхнее» давление, а «нижнее» при этом меняться не будет, что приведет к увеличению ∆P.
  • При соответствующем ослаблении пружин, эти показатели будут уменьшаться.
  • Регулировка реле давления насосного оборудования основана на этом принципе.

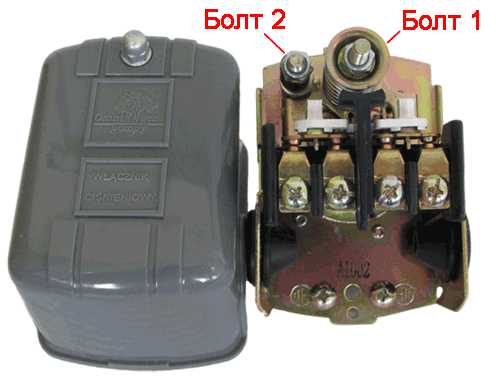

Пружины для регулировки давления

Как регулируется самостоятельно реле давления

Перед тем как отрегулировать автоматику насосной станции необходимо подготовить отвертку или гаечный ключ, чтобы снять крышку реле и ключ для закручивания или откручивания регуляторов гаек.
После этого инструкция проведения работ своими руками выглядит следующим образом:

  • Отключается от напряжения реле давления.
  • Снимается пластиковая крышка реле и производится его регулировка в зависимости от ее цели:
  1. повышение давления;
  2. понижение;
  3. изменение диапазона срабатывания оборудования.
  • Под крышкой смонтированы два пружинных регулятора, отвечающие за нижнее и верхнее давление.

Для повышения или уменьшения давление в сети необходимо:

  • Просто закрутить или открутить гайку на большем регуляторе.
  • После изменения регулировки, крышка закрывается.
  • Включается напряжение.
  • Открывается кран и по манометру, встроенному в насосной станции, определяется, давление при котором включается насос или «нижнее».
  • Закрывается кран и проверяется по манометру «верхнее» давление при отключении насоса.

Совет: При удовлетворительных показателях давления регулировка считается оконченной. Если нет, все повторяется снова.

Как изменить диапазон срабатывания реле

Если «нижнее» давление нормальное, а необходимо лишь увеличить или уменьшить «верхнее», нужно использовать меньший регулятор.
При этом:

  • Закручивание для этого регулятора гайки по часовой стрелке приведет к увеличению «верхнего» давления, при неизменном «нижнем».
  • Откручивание – наоборот: при этом будет уменьшаться или увеличиваться разница между ними — ∆P.
  • После изменения регулировки, включается питание и замечается по манометру момент, когда отключается насос — «верхнее» давление.
  • При удовлетворительных результатах, регулировку на этом можно прекратить, если нет — процесс повторяется до получения нужного результата.

Совет: Необходимо учитывать, что увеличение ∆P позволяет насосу реже включаться, но в этом случае в сети водоснабжения возникнут более заметные перепады давления, а при уменьшении его, наоборот, будет выравнивание его в системе, но включаться насос при этом будет чаще, что приведет к уменьшению срока его эксплуатации.

Если не устраивает одновременно и «нижнее» давление и диапазон срабатывания реле, необходимо сначала выполнить регулировку большим регулятором, а после этого — меньшим, весь процесс при этом контролируется по манометру станции.

Что учитывается при выполнении регулировки

Регулируя самостоятельно работу реле оборудования необходимо учитывать такие важные моменты:

  • Нельзя «верхнее» давление, составляющее более 80% от максимального для изделия, устанавливать на данной модели. Как правило, оно указано на упаковке или в инструкции, и составляет от 5 до 5,5 бар.
    Для установки более высокого уровня в системе частного дома, необходимо подобрать реле у которого большее максимальное давление.
  • Перед повышением давления для включения насоса необходимо познакомиться с его характеристиками, сможет ли он развивать такое давление. В противном случае, если его создать нельзя, агрегат не будет выключаться, а реле его отключить не сможет, потому что нельзя достигнуть установленного предела.
    Напор насоса измеряется в метрах водяного столба: 1 м. вод. ст. = 0,1 бар. Помимо этого, учитываются и гидравлические потери во всей системе.
  • Нельзя закручивать до отказа гайки регуляторов при регулировании, иначе реле может совсем перестать срабатывать.

Влияние давления воздуха в баке

От величины давления воздуха в гидроаккумуляторе(см.Схема подключения гидроаккумулятора к погружному насосу: какая лучше) оборудования зависит его нормальная работа, но оно никакого отношения не имеет к регулировке реле. Оно в любом случае начнет срабатывать при определенном «нижнем» и «верхнем» давлении, независимо от его наличия в баке.
При отсутствии воздуха в мембранном баке может привести лишь к полному заполнению водой и давление в системе начнет повышаться моментально до «верхнего» и насос будет сразу же отключаться, после прекращения забора жидкости. При каждом открытии крана насос включается, оно будет сразу падать до «нижнего» предела.
При отсутствии гидроаккумулятора реле будет срабатываться все равно. Пониженное давление воздуха приводит к сильному растягиванию мембраны, а повышенное — к недостаточному заполнению бака водой. В этом случае избыточное давление воздуха станет вытеснять жидкость.
Для нормальной работы насосной станции и долгой службы мембраны, необходимо, чтобы давление воздуха было на 10% меньше «нижнего», установленного при регулировке. Тогда гидроаккумулятор будет нормально заполнен водой, а мембрана слишком растягиваться не будет, а значит ее надолго хватит. Насос при этом будет включаться с интервалами, соответствующими отрегулированному в реле ∆P.
Помимо этого, необходимо проверять давление воздуха в баке насосной станции при отсутствии в нем давления жидкости. В этом случае нужно открыть кран, расположенный в системе ниже всего, и слить всю воду.
Подробности регулировки реле давления хорошо показывает видео в этой статье.



Совет: При настройке реле давления нужно помнить, что гидроаккумулятор или бак, сантехника, все шланги и механика реле обладают своими предельными значениями давления, которые нельзя превышать.

Соблюдая такие простые рекомендации, насосная станция будет долго эксплуатироваться в исправном состоянии.

moikolodets.ru

настройка с нуля, распространенные ошибки

Регулировка реле давления насосной станции — ключевой этап настройки автономной системы водоснабжения загородного дома.

Данная операция особой сложности не представляет, но для правильного ее выполнения необходимо знать несколько правил, о которых мы и поговорим далее.

Рассмотрим, также, и наиболее распространенные ошибки, которые могут иметь место при регулировке.

Содержание

  • 1 Конструкция
  • 2 Подготовка бака-накопителя
  • 3 Настройка реле давления насосной станции
  • 4 Настройка «с нуля»
  • 5 Распространенные ошибки
    • 5.1 Малая пружина перетянута
    • 5.2 Давление Poff составляет более 80% от максимально допустимого для данной модели реле
    • 5.3 Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона
  • 6 Особенности реле от некоторых производителей
  • 7 Видео на тему

Конструкция

Реле давления насосной станции – это электронно-механическое устройство, которое осуществляет запуск и отключение насоса при определенных значениях давления в сети водоснабжения.

Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.

Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

После подсоединения реле к специальному переходнику насосной станции давление воды начинает воздействовать на мембрану, а та – на поршень, который подсоединен к контактной группе.

С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.

Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.

С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины. Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.

Устройство типового реле давления насосной станции

Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.

На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.

Однако, прежде чем это сделать, необходимо подготовить накопительный бак.

Для организации независимого водоснабжения при наличии колодца необходимо подключение насосной станции. Насосная станция для колодца — разновидности и особенности, принцип работы устройства.

Что такое дренажный насос  и в чем преимущества поплавковых вариантов, читайте тут.

Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.

Подготовка бака-накопителя

Накопительный бак или гидроаккумулятор представляет собой герметичную емкость с расположенной внутри резиновой грушей.

Последняя подключается к водопроводу, вследствие чего она может наполняться водой. В пространство между грушей и стенками бака с помощью обычного автомобильного насоса закачивается воздух.

Эта пневмопружина обжимает грушу с водой и некоторое время поддерживает давление в сети водоснабжения на приемлемом уровне без включения насоса.

Давление воздуха в гидроаккумуляторе необходимо подобрать правильно, иначе система не будет работать в оптимальном режиме.

Если оно будет слишком низким или высоким, насос будет включаться очень часто, что отрицательно скажется на сроке его службы.

Кроме того, при низком давлении воздуха чрезмерно растягивается груша гидроаккумулятора, вследствие чего она также быстро выходит из строя.

Перед закачкой воздуха, равно как и перед проверкой его давления, воду из трубопроводов необходимо дренировать, открыв самый нижний кран. При этом опустеет и груша накопительного бака.

Вот теперь можно закачивать воздух и проверять его давление. Оно должно быть на 10% меньше Pon. Если же система еще не была настроена и с давлением включения вы пока не определились, давление развивают до следующих величин:

  • 1,4 – 1,7 атм при объеме гидроаккумулятора 20 – 25 л;
  • 1,7 – 1,9 атм при объеме 50 – 100 л.

Давление воздуха в баке-накопителе следует проверять примерно раз в месяц.

Не оставляйте надолго грушу гидроаккумулятора без воды. Ее стенки могут слипнуться или рассохнуться.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

  1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
  2. Теперь следует включить насос, начав таким образом заполнение системы водой.
  3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
  4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
  5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
  6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
  7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол.

Настройка «с нуля»

Иногда приходится иметь дело с реле, пружины которого полностью ослаблены. В таком случае поступают так:

  1. Включив насос, давление в сети нагнетают до того уровня, при котором вода из наиболее удаленного или высоко расположенного крана льется с приемлемым напором. Предположим, манометр показал при этом 1,5 атм. После этого насос необходимо отключить.
  2. Отключив станцию от электросети и сняв крышку с реле, подтягивают большую пружину до тех пор, пока реле не щелкнет, замкнув контакты.
  3. Закрыв реле, насос включают и доводят давление до 2,9 атм (1,5 + 1,4).
  4. Снова отключив насос и открыв реле, подтягивают малую пружину, пока контакты не разомкнутся.
  5. Теперь реле настроено на Pon = 1,5 атм и Poff = 2.9 атм. Необходимо закрыть его крышкой и включить станцию в электросеть.

Настройка реле давления

Распространенные ошибки

Регулировка реле не всегда проходит гладко. Вот какие ситуации случаются чаще всего:

Малая пружина перетянута

Вследствие чего давление отключения превысило максимальный напор насоса.

В этом случае насос просто не будет отключаться.

Что необходимо сделать:

  • подать питание на насос и запустить его;
  • как только давление на манометре перестанет расти, станцию нужно выключить;
  • открыв любой из кранов, слить небольшое количество воды;
  • убедившись, что оборудование полностью отключено от сети, снять крышку с реле и ослаблять малую пружину до тех пор, пока контакты с характерным щелчком не разомкнутся;

Теперь можно ставить крышку на место и включать насос.

Давление Poff составляет более 80% от максимально допустимого для данной модели реле

Реле большинства насосных станций рассчитано на давление в 5 – 5,5 атм. Этот параметр приведен в паспорте изделия либо на упаковке.

Следовательно, давление Poff для такого устройства не должно превышать 4 — 4,4 атм.

Если этого для комфортного водоснабжения недостаточно, придется устанавливать реле с большим предельным давлением.

Давление Pon установлено столь высоко (перетянута большая пружина), что насос не может преодолеть его и «добраться» до рабочего диапазона

При этом станция опять же не будет отключаться.

Что необходимо сделать: перед началом регулировки изучите паспорт насоса и найдите максимальное значение развиваемого им напора. Обычно оно указывается в метрах водного столба (м.в.ст.). Чтобы превратить его в атмосферы, приведенное значение следует разделить на 10,34. При любых условиях величины Pon и Poff должны быть меньше наибольшего напора, на который способен насос.

Особенности реле от некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.

Наиболее типичными являются:

  1. Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
  2. Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.

Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.

Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.

Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.

В секторе частного строительства часто отсутсвует возможность проведения центральных коммуникаций, в том числе водоснабжения. Погружные насосы для колодцев с автоматикой — отличный способ обеспечить свое хозяйство водой. Установка и монтаж насоса.

С технологией очистки воды от железа вы можете ознакомиться в этом материале.

Видео на тему

ООО ДИЗАЙН ПРЕСТИЖ

8(495)744-67-74

rapidly.ru

Как настроить реле давления насосной станции. Регулировка давления гидрофора

Подробности
Просмотров: 296343



Как настроить реле давления насосной станции.

Регулировка давления гидрофора



     Реле давления – это составная часть насосной станции (гидрофора), обеспечивающая автоматическую ее работу. Путем замыкания и размыкания контактов реле управляет включением и отключением насоса.





     Реле имеет две характеристики:

  • Давление отключения (бар) – «верхнее» давление при котором происходит отключение насосной станции. Примерное значение 2,5 – 3 бар;
  • Давление включения (бар) – «нижнее» давление при котором происходит включение насосной станции. Примерное значение 1,5– 1,8 бар.

     Как правило, на насосных станция, поставляемых в сборе, реле давления уже настроено оптимальным образом. Однако при сборке станции из отдельных элементов (насос, бак, манометр и др.), настройка реле является обязательной.

     Для регулировки давления предусмотрены два болта, которые находятся под крышкой реле.



     «Нижнее» давление включения регулируется большим болтом №1. Поворотом болта по часовой стрелке увеличиваем давление, поворотом против часовой стрелки уменьшаем его.

      «Верхнее» давление отключения регулируется малым болтом №2. Поворотом болта по часовой стрелке увеличиваем давление, поворотом в обратную сторону уменьшаем его.

     Сам процесс настройки реле давления на собранной насосной станции состоит из двух шагов:

      1) Определение давления воздуха в расширительном баке

      Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

      В расширительном баке установлена грушевидная резиновая диафрагма, в которую насос накачивает воду. Между диафрагмой и металлическим корпусом бака находится воздух под давлением. Для определения давления, а так же для накачки или спуска воздуха, в задней части резервуара предусмотрен специальный клапан (нипель). Давление воздуха в баке измеряется с помощью манометра, предназначенного для измерения давления в автомобильных колесах. При необходимости производится подкачка воздуха автомобильным насосом.

     Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л.

     Воздух в баке должен быть всегда. Его давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и комфорте использования насосной станции в целом.

      2) Определение и регулировка давления включения и отключения насосной станции

     После регулировки давления воздуха насосную станцию необходимо подключить к сети. Насос начнет закачивать воду в бак и отключиться при достижении установленного давления. Это будет «верхнее» давление и его значение отобразится на манометре. Если это значение отличается от рекомендуемого, то отрегулируйте его с помощью болта реле №2 (см. рис.).

      Аналогично измеряется «нижнее» давление. Открыв кран и начав сливать воду наблюдайте за манометром. Давление будет постепенно падать и при достижении нижнего предела насос снова включиться. Значение давления по манометру в момент включения насоса и будет «нижним» давлением. При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см.рис.).

      Важно знать, что давление включения насоса должно быть на 10% больше, чем давление воздуха в резервуаре! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

      Вы можете установить на реле и другие, отличающиеся от рекомендуемых, значения давления включения и отключения, настроив тем самым насосную станцию под свой собственный уровень комфорта. Увеличив разницу между «верхним» и «нижним» давлением, вы сможете продлить срок службы насоса за счет более редких его включений. Однако при этом давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давлением насос будет включаться чаще, но при этом давление в системе будет постоянно ровное и комфортное.

      Настраивая реле давления так же важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и сама механика реле имеют свои предельные значения давления, которые не стоит превышать.

      Соблюдая все эти простые рекомендации, ваша насосная станция будет служить Вам на радость долгие годы!

Электрическое подключение реле

С уважением, интернет-магазин "ЖлобинМаркет".

zhlobinmarket.by

Регулировка насосной станции своими руками

Современные насосные станции являются отличным способом обеспечения автономного водоснабжения.

Правильная самостоятельная регулировка позволяет получить бесперебойную и эффективную работу оборудования в течение длительного времени.

Настройка диапазона между включением и отключением привода, одна из важнейших процедур.

Конструктивные особенности

Первоначальное регулирование всего автоматического оборудования насосной станции осуществляется производителем с учётом определенной величины давления на включение и отключение.

Как правило, значение заводской установки на включение варьируется в пределах 1,5-1,8 бар, и от 2,3 до 3,0 бар на выключение.

Достаточно, часто, потребителю требуется в процессе эксплуатации, самостоятельно выполнить дополнительную настройку давления (что делать, если насосная станция не набирает давление и не отключается).

Поэтому важно знать и учитывать основные конструктивные особенности такого оборудования, в числе которых:

  • металлическое основание с закрепленной в нижней части крышкой, прикрывающей мембрану и стальной поршень;
  • быстросъемная гайка для закрепления на переходнике насосного оборудования;
  • контактная группа и колодка клемм, позволяющая подключить оборудование к сети и выполнить заземление;
  • пара разных по размерам пружинных регуляторов;
  • пластиковая крышка, закрепленная на винт большого регулятора.


В зависимости от фирмы-производителя и конструктивных особенностей моделей насосных станций, реле может иметь отличия по:

  • размерам,
  • форме,
  • расположению деталей и элементов.



А что вам известно про шаровый обратный клапан для канализации? В полезной статье написано для чего он нужен и как его установить своими руками.

Формулу, как посчитать объем воды в трубе, указана на этой странице.

В некоторых моделях присутствуют дополнительные элементы, включая защиту работы на «сухом ходу».

Настройка насосного оборудования своими руками состоит из регулировки реле на давление и последующей проверке работоспособности самой станции.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

  • закачивание воды в бак при помощи насоса;
  • увеличение давления, отражающееся на манометре;
  • срабатывание реле при давлении, достигшем выставленного предельного уровня;
  • отключение насоса.


Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

  • на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
  • на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.


Разность между показателями включения и выключения носит называние «диапазон давления».

Проверка давления

Приобретенное насосное оборудование требуется проверить на уровень давления, созданного производителем в заводских условиях.

А вам известно, для чего нужна фановая труба в многоэтажном доме? С какой целью ее устанавливают в системе отвода канализационных стоков, прочитайте в полезной статье.

Про создание системы канализации в частном доме своими руками написано здесь.

На странице: http://ru-canalizator.com/vodosnabzhenie/oborudovanie/avtomojka.html написано, как удлинить шланг высокого давления для автомойки.

Хранение и транспортировка оборудования, часто изменяют заводские настройки, что обусловлено утечкой из системы некоторого объёма воздуха.

В результате, может отсутствовать требуемое для корректной работы системы давление, а также не будет включаться в нижнем уровне насосная станция для водоснабжения (частного дома или квартиры).

Проверка проводится в условиях пустого бака и при отключении оборудования от электрической сети.

Желательно, использовать с этой целью автомобильный механический манометр в металлическом корпусе.

Такой прибор позволяет получить наиболее точные показания.

Данные, снятые с электронного или пластикового манометра, имеют некоторые погрешности.

Этапы проверки давления в баке при помощи манометра:

  • откручивание колпачка, закрывающего золотник;
  • подсоединение манометра;
  • проверка показаний по шкале.



Такие мероприятия рекомендуется осуществлять ежемесячно, предварительно, выполнив удаление воды из бака, и отключение насосного оборудования.

Также перед замерами нужно открыть все краны.

Правила регулирования

Сбитые заводские настройки реле давления насосной станции можно, достаточно, легко отрегулировать самостоятельно (видео, почему часто включается насосная станция, посмотрите здесь).

Для выполнения работ потребуется отвертка и гаечный ключ.

Основные правила:

  • отключить реле от сети напряжения;
  • снять пластиковую крышку, прикрывающую реле;
  • отрегулировать показатели повышением или понижением;
  • отрегулировать, при необходимости, диапазон оборудования на срабатывание.


Под крышкой располагается пара регуляторов пружинного типа с гайками, при помощи которых и выполняется регулирование.

Как повысить или понизить нагрузку

Увеличение или понижение давления внутри системы при сохранении диапазона срабатывания, осуществляется закручиванием или откручиванием гайки, расположенной на большем регуляторе под крышкой.

После регулирования закрывается крышка, и система подключается к напряжению.

Открыв кран, можно, при помощи манометра, определить «нижнее» давление насосной станции. При закрытом кране манометр показывает уровень «верхнего» давления.

Способы корректировки диапазона

В условиях правильно выставленного «нижнего» давления, можно изменить «верхние» параметры при помощи меньшего регулятора (обратный лепестковый клапан для воды).

Затягивание гайки по часовой стрелке вызывает рост «верхнего» давления, а откручивание – напротив, способствует его понижению.

Таким образом, разницу между «верхним» и «нижним» давлением можно увеличить или уменьшить в необходимых пределах.

Увеличенный диапазон срабатывания способствует более редкому включению насосного оборудования, но результатом станут заметные перепады давления в системе водоснабжения.

Уменьшенный диапазон способствует выравниванию давления в системе за счёт частого включения насосного оборудования, но негативно сказывается на сроках эксплуатации насосной станции.

Как изменить «нижний» предел

При необходимости, осуществить одновременное регулирование показателей включения или «нижнего» давления и диапазона срабатывания реле, необходимо, в первую очередь, отрегулировать гайку на большом регуляторе, а потом – на меньшем, используя для контроля работы насосной станции, манометр.

Советы и рекомендации

Выполнение самостоятельной регулировки функционирования реле любой насосной станции требует строгого соблюдения следующих рекомендаций:

  • запрещено выставлять «верхнее» давление с превышением максимально допустимых показателей, указанных в сопроводительной документации;
  • показатели установленного «верхнего» давления не должны превышать 80% от максимально допустимых значений;
  • перед повышением давления на включение насоса, нужно, обязательно, проверять характеристики используемого оборудования, а также учитывать гидравлические потери системы.


В процессе самостоятельного регулирования нельзя затягивать гайки слишком сильно, так как в этом случае реле, практически, полностью перестаёт срабатывать.

Показатели внутри гидроаккумуляторного накопителя

Давление воздуха внутри гидроаккумуляторного накопителя насосной станции влияет на работоспособность системы, но не имеет, совершенно, никакого отношения к регулированию реле.

В условиях отсутствия воздуха внутри мембранного бака идёт полное заполнение накопительной ёмкости водой, и отключение насоса происходит, практически, сразу.

Каждое открывание водопроводных кранов, в этом случае, будет провоцировать включение насосного оборудования.

В результате, пониженное давление вызывает избыточное растягивание мембраны, а повышенное – неполноценное накопление воды внутри бака.

Для нормального функционирования насосной станции и сохранения мембраны в рабочем состоянии, давление воздуха нужно установить на 10% ниже параметров включения.

Поверку давления в гадроаккумуляторе можно выполнять только после того, как через открытый нижний кран в системе будет полностью слита вода.

Неудобство использования насосной станции, чаще всего, бывает обусловлено созданием большого перепада давлений при самостоятельной регулировке, когда бак слишком полный или, практически, пустой.

Специалисты не рекомендуют чрезмерно перекачивать гидроаккумуляторный бак или понижать давление до показателей меньше одной атмосферы.

Такая настройка вызывает недостаточный запас воды, а также часто становится основной причиной повреждения резиновой «груши» и некорректной работы всей системы.

О том, как настроить реле давления насосной станции водоснабжения индивидуального дома, узнаете во время просмотра видео.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com
