Как настроить реле давления насосной станции. Регулировка давления гидрофора

Подробности
Просмотров: 338313



Как настроить реле давления насосной станции.

Регулировка давления гидрофора



     Реле давления – это составная часть насосной станции (гидрофора), обеспечивающая автоматическую ее работу. Путем замыкания и размыкания контактов реле управляет включением и отключением насоса.





     Реле имеет две характеристики:

  • Давление отключения (бар) – «верхнее» давление при котором происходит отключение насосной станции. Примерное значение 2,5 – 3 бар;
  • Давление включения (бар) – «нижнее» давление при котором происходит включение насосной станции. Примерное значение 1,5– 1,8 бар.

     Как правило, на насосных станция, поставляемых в сборе, реле давления уже настроено оптимальным образом. Однако при сборке станции из отдельных элементов (насос, бак, манометр и др.), настройка реле является обязательной.

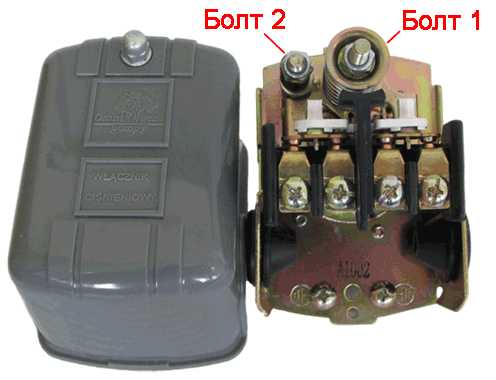

     Для регулировки давления предусмотрены два болта, которые находятся под крышкой реле.



     «Нижнее» давление включения регулируется большим болтом №1. Поворотом болта по часовой стрелке увеличиваем давление, поворотом против часовой стрелки уменьшаем его.

      «Верхнее» давление отключения регулируется малым болтом №2. Поворотом болта по часовой стрелке увеличиваем давление, поворотом в обратную сторону уменьшаем его.

     Сам процесс настройки реле давления на собранной насосной станции состоит из двух шагов:

      1) Определение давления воздуха в расширительном баке

      Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

      В расширительном баке установлена грушевидная резиновая диафрагма, в которую насос накачивает воду. Между диафрагмой и металлическим корпусом бака находится воздух под давлением. Для определения давления, а так же для накачки или спуска воздуха, в задней части резервуара предусмотрен специальный клапан (нипель). Давление воздуха в баке измеряется с помощью манометра, предназначенного для измерения давления в автомобильных колесах. При необходимости производится подкачка воздуха автомобильным насосом.

     Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л.

     Воздух в баке должен быть всегда. Его давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и комфорте использования насосной станции в целом.

      2) Определение и регулировка давления включения и отключения насосной станции

     После регулировки давления воздуха насосную станцию необходимо подключить к сети. Насос начнет закачивать воду в бак и отключиться при достижении установленного давления. Это будет «верхнее» давление и его значение отобразится на манометре. Если это значение отличается от рекомендуемого, то отрегулируйте его с помощью болта реле №2 (см. рис.).

      Аналогично измеряется «нижнее» давление. Открыв кран и начав сливать воду наблюдайте за манометром. Давление будет постепенно падать и при достижении нижнего предела насос снова включиться. Значение давления по манометру в момент включения насоса и будет «нижним» давлением. При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см.рис.).

      Важно знать, что давление включения насоса должно быть на 10% больше, чем давление воздуха в резервуаре! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

      Вы можете установить на реле и другие, отличающиеся от рекомендуемых, значения давления включения и отключения, настроив тем самым насосную станцию под свой собственный уровень комфорта. Увеличив разницу между «верхним» и «нижним» давлением, вы сможете продлить срок службы насоса за счет более редких его включений. Однако при этом давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давлением насос будет включаться чаще, но при этом давление в системе будет постоянно ровное и комфортное.

      Настраивая реле давления так же важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и сама механика реле имеют свои предельные значения давления, которые не стоит превышать.

      Соблюдая все эти простые рекомендации, ваша насосная станция будет служить Вам на радость долгие годы!

Электрическое подключение реле

С уважением, интернет-магазин "ЖлобинМаркет".

zhlobinmarket.by

Регулирование напора в насосах


Регулирование напора и скорости подачи жидкости из насоса это часто возникающая задача в процессе эксплуатации насосных агрегатов. При работе с разными жидкостями необходим разный напор, к примеру, при работе с активными кислотами напор должен быть слабым, при работе с обычной водой, напор может быть максимально сильным. Обеспечить регулирование напора можно несколькими способами.

Регулирование задвижкой

Это действие еще называют дросселированием, напор жидкости или газа уменьшается за счет уменьшения диаметра сечения. Уменьшаться диаметр сечения может при помощи: задвижки, вентиля или крана. При уменьшении напора насоса важно помнить, что уменьшат напор надо на трубопроводе, из которого выходит жидкость, но не всасывающем трубопроводе, если понизить напор на всасывающем трубопроводе, а на напорном все оставить без изменений, то это неизбежно приведет к поломке насоса. Регулирование с помощью задвижки или вентиля очень удобно для изменения напора насоса в динамике его работы, но если необходимо установить точный уровень подачи жидкости, то одной задвижки тут не хватит. Для этого необходимо полностью остановить насос, и провести регулировку подачи жидкости.

Регулирование напора при помощи рециркуляции

При рециркуляции часть жидкости из напорного трубопровода возвращается обратно в всасывающий трубопровод. Просто так эту процедуру не провести, для обеспечения рециркуляции необходим монтаж специального рециркуляционного трубопровода, в некоторых насосах он устанавливается при сборке, но в большинстве, требует отдельного монтажа. Кроме специального трубопровода необходимо и специальное регулирующее устройство. Рециркуляция, как и регулировка напора насоса при помощи задвижки снижает к.п.д. насоса. Но рециркуляции так же снижает (пусть и незначительно) и потребление энергии, так, что рециркуляция это наиболее выгодный способ для тонкой настройки уровня подачи жидкости из напорного трубопровода.

Регулирование с помощью уменьшения количества оборотов

Это наиболее энергосберегающий способ регулирования подачи, однако, он возможен далеко не на всех двигателях, т.к. в большинстве случаев напорный трубопровод связан с двигателем напрямую, а снижает обороты двигатель ступенчато, как коробка передач в машине. Поэтому если вам нужно снизить количество оборотов в электродвигателе насоса, лучше поставить двигатель с более тихим ходом, конечно замена двигателя это затратное дело, но в промышленных масштабах, это мелочь.

arselap.com

Реле давления воды для насоса

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.


Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети. Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.


Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 - реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.


Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 - 2 атмосферы, максимальное 3 - 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.


Рис.4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.


Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

mhremont.ru

Самостоятельный ремонт и настройка насосной станции

Насосные станции - отличный способ обеспечить автономное водоснабжение. Они довольно быстро вошли в наше бытие и хорошо удерживают свои позиции. Бытовая насосная станция обеспечивает
автоматическое поддержание необходимого давления в системе водоснабжения путем самостоятельного включения и отключения по мере расхода воды. Но неисправности этих станций случаются довольно часто. Часть неисправностей связанна по природе среды - вода и электричество - быстрая коррозия металлических деталей. Этой болезни подвержены и погружные насосы, электро-бойлеры и другая техника. Если детали станции повреждены коррозией, то их надо только менять и по возможности устранить причину, например проверить заземление насосной станции. Рассмотрим типовые неисправности и методы их устранения

Условные обозначения на рис. 1-опора напорной магистрали, 2-кран, 3-обратный клапан, 4-реле давления, 5-отверстие для залива воды (у Silverjet отсутствует), 6-напорная магистраль, 7-насос, 8- магистральный фильтр, 9-всасывающая магистраль, 10-гидроаккумулирующий бак, 11-вода, 12- обратный клапан с сеточкой, 13-крышка, закрывающая ниппель, 14-отверстие для слива воды.

Поверхностный центробежный электронасос состоит из однофазного асинхронного двигателя и насосной части. Электродвигатель состоит из оребренного корпуса, статора, ротора, конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты двигателя от перегрева в обмотку его статора встроено тепловое реле. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора. Корпус насосной части, в
зависимости от модели насосной станции выполнен из чугуна, стекло-полипропилена или нержавеющей стали. Гидроаккумулятор состоит из стального резервуара и сменной мембраны из пищевого этилен-пропиленового
каучука. Гидроаккумулятор имеет ниппель для закачки в него воздуха под избыточным давлением. Манометр служит для визуального контроля давления в системе водоснабжения, а реле давления определяет верхний и нижний уровень давления, при достижении которых отключается и включается насос.
Соединение насосной станции с сетью питания осуществляется посредством кабеля со штепсельной вилкой, имеющей заземляющий контакт, и розетки с заземляющим контактом. После установки и включения насосной станции вода заполняет гидроаккумулятор и водопроводную систему. При достижении давления воды в системе верхнего предела настройки реле давления, электронасос отключается. При открытии водоразборного крана, в первый момент времени вода расходуется из гидроаккумулятора. По мере расхода воды давление в системе падает до нижнего предела настройки реле давления, после чего вновь включается электронасос. Вода поступает к потребителю и одновременно заполняет гидроаккумулятор. При достижении давления воды верхнего предела реле давления, электронасос снова отключится. Циклы включения и выключения насоса повторяются до тех пор, пока осуществляется разбор воды из системы.
Для корректной работы насосной станции необходимо на всасывающей магистрали использовать обратный клапан с сетчатым фильтром грубой очистки воды.

Рекомендации по установке насосной станции.На всасывающей магистрали используйте пластиковые трубы определенной жесткости, металлические трубы или шланги, армированные на разрежение (не путать с армированными на напор), для того чтобы предотвратить их вакуумное сжатие при всасывании.
8.1.2. Если используются пластиковые трубы или шланги, избегайте сгибаний и перекручивания.
8.1.3. Хорошо герметизируйте все соединения труб (подсос воздуха негативно сказывается на работе насосной станции).
8.1.4. Для удобства при обслуживании насосной станции рекомендуется использовать быстроразъемные соединения (например,
“американку”).
8.1.5. Всасывающая труба должна иметь на конце обратный клапан с сеточкой (рис. поз.12) при всасывании из колодца, а также, если возможно попадание мелких механических частиц, магистральный фильтр перед насосной станцией (рис. поз.8).
8.1.6. Конец всасывающей трубы должен быть опущен в воду на глубину более чем 30см от минимального уровня воды. Также необходимо, чтобы между концом всасывающей трубы и дном резервуара расстояние было больше 20 см.
8.1.7. На выходной трубе из насоса рекомендуется установить обратный клапан (рис.1 поз.3) для предотвращения гидро ударов в моменты включения/выключения насоса и кран (рис.1 поз.2), настройка которого описана в пункте 12,б. Для Silverjet предусмотреть возможность залива воды в насос, так как отсутствует заливное отверстие.
8.1.8. Укрепите насосную станцию в фиксированной позиции.
8.1.9. Избегайте большого количества изгибов и кранов в системе.
8.1.10. При всасывании с глубины более 4-х метров или при наличии горизонтального участка длинной более 4-х метров применяйте трубы с большим диаметром для улучшения работы насосной станции.
8.1.11. Обеспечьте защиту насосной станции от работы без воды. Если существует риск работы насосной станции без воды, за рекомендацией обратитесь к дилерам.
8.1.12. Обеспечьте слив воды со всех точек системы при возможности замерзания ее зимой. Для этого предусмотрите наличие сливных кранов, обращая внимание на обратные клапана, которые могут стоять в системе и препятствовать сливу воды.

Фиксация насоса
9.1. Насос должен быть установлен на ровной площадке, поближе к источнику воды.
9.2. В помещении (приямке), где находится насосная станция, нужно предусмотреть вентиляцию для уменьшения влажности и температуры воздуха (макс. темп. воздуха 40°С).
9.3. Расположите насосную станцию, соблюдая минимальные расстояния 20см от стен для обеспечения доступа к насосной станции при ее обслуживании.
9.4. Используйте трубы соответствующего диаметра.
9.5. Наметьте отверстия для крепежа насосной станции на поверхности, на которой она будет установлена. Просверлите отверстия для крепления насоса.
9.6. Проверьте, что трубы не испытывают механических напряжений (изгиба), затем закрутите винты крепления.

Основные причины неисправностей и ремонт насосной станции



1. Двигатель не работаетОтсутствует напряжение питания, сгорел предохранитель, заклинено рабочее колесо.

Проверить схему электрического подключения насосной станции. Прочистить насос. Провернуть крыльчатку вентилятора, если не крутится - неисправность двигателя (заклинило). До устранения причины станцию не включайте.

Проверить контакты реле давления. Проверить конденсатор.

Перед тем как приступить к ремонту насоса, необходимо слить из него остатки воды и отсоединить все подключенные устройства: расширительный бак, реле давления, манометр и другие.

В корпусе установлены диффузор и направляющая, соединенные между собой.



Если причиной неисправности гидрофора является поломка этих деталей, то необходимо просто заменить их на новые и собрать гидрофор в обратном порядке.

Если причина не в них, то необходимо искать неисправность в другой части насоса.

Задняя часть насоса состоит из самого электродвигателя, на валу которого установлена крыльчатка – основной механизм, позволяющий насосу перекачивать воду. Двигатель крепится к консоли, а специальный керамический сальник препятствует протечке воды через вал. После того как снимете крыльчатку  у Вас  будет доступ к сальнику.








2. Двигатель работает, станция не качает воду
В насосе станции нет воды. Воздух попал во всасывающий патрубок. Засорен всасывающий или подающий трубопровод.  Станция работает "на сухую"

Проверить положение уровня воды. Устранить все неплотности в трубопроводе. Очистить всасывающий трубопровод. При длинном горизонтальном трубопроводе может образоваться воздушная пробка в середине трубы. Надо заполнить весь трубопровод водой (возможно под давлением), чтобы устранить воздушную пробку. Для исключения подобного, горизонтальный участок трубы должен быть все время с небольшим уклоном в сторону забора воды.  Устранить причины работы «на сухую»

 3. недостаточная подача воды
Захватывается воздух (например упал уровень в колодце ниже заборного патрубка), засорены насос или трубопроводы. Воздух во всасывающем трубопроводе.

Прочистить насос и трубопроводы. Устранить неплотности. Даже небольшой подсос воздуха приводит к неработоспособности станции.

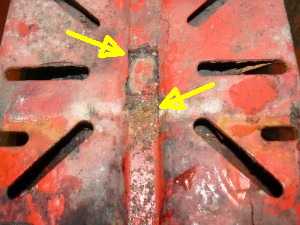

Возможно появилась трещина на деталях входной конструкции трубопровода (уголки, американка) в результате коррозии. Поврежденную арматуру заменить.






4. Станция включается и отключается слишком часто

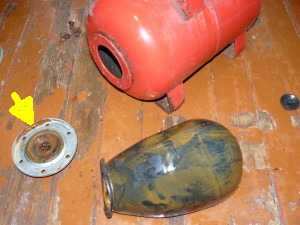

Мембрана расширительного бачка повреждена. Отсутствие сжатого воздуха в расширительном баке или малое давление. Открыт обратный клапан вследствие блокировки посторонним предметом.

Заменить мембрану или расширительный бак. Опять же, в следствии коррозии возможно появление трещин в корпусе бака.  Закачать воздух в расширительный бак и проверить давление манометром. Разблокировать обратный клапан.


5. Станция не создает номинального  давления
Реле давления отрегулировано на слишком низкое давление. Рабочие колесо или подающий трубопровод заблокированы. Попадание воздуха во всасывающий трубопровод.

Отрегулировать реле давления. Как отрегулировать описано ниже. Возможно засорено входное отверстие реле давления -  почистить.
Отключить питание, демонтировать и почистить насос или подающий трубопровод. Проверить герметичность соединений на всасывающем трубопроводе. Проверить, чтобы на всасывающем трубопроводе не было колен или
обратных углов.


6. Станция работает не отключаясь
Реле давления настроено на слишком высокое давление.

Отрегулировать реле давления.

Если Вас интересует ремонт насоса типа Малыш, Водолей, Ручеек, Нептун, Каштан - подробное описание.

Регулировка давления

При неправильной регулировке, насос не будет включаться или будет работать не отключаясь. Поэтому, без острой необходимости не стоит менять настройки реле давления. Случай “неправильной работы” насосной станции вследствие самостоятельной неправильной регулировки реле давления не является гарантийным! А так же изделие снимается с гарантии, если составные части насосной станции вышли из строя, вследствие неправильной самостоятельной регулировки давления. В случае необходимости изменения давления в водопроводной системе, изменить его предельные уровни можно путем регулировки реле давления.

 Перед изменением давления включения насосной станции (нижнего значения рабочего давления) необходимо отрегулировать давление воздуха в гидроаккумуляторе. Перед этим необходимо отключить насосную станцию от электросети и слить всю воду из гидроаккумулятора. Регулировка давления воздуха в гидроаккумуляторе осуществляется через ниппель автомобильным насосом с манометром или компрессором.  Давление воздуха в гидроаккумуляторе должно соответствовать 90%..100% от необходимого давления включения насосной станции.

Реле давления насосной станции настроено на работу системы в диапазоне рабочего давления 1,5...3 атм. Для изменения давления включения или отключения насосной станции следует снять крышку реле давления, открутив пластиковый винт и изменить силу затяжки соответствующих пружин реле. Регулировка давления включения насоса (нижнего значения рабочего давления) осуществляется вращением гайки Р. Для увеличения давления включения ее необходимо поворачивать по часовой стрелке, для уменьшения - против часовой стрелки. Регулировка диапазона между нижним и верхним значениями рабочего давления осуществляется вращением гайки ΔР. Для расширения этого диапазона ее необходимо поворачивать по часовой стрелке, для сужения - против часовой стрелки После изменения регулировок, следует включить в электросеть, предварительно залитую водой станцию. Контроль давления осуществляется по манометру насосной станции.
ВНИМАНИЕ!
При регулировке реле давления, верхнее значение рабочего давления системы не должно превышать 95% от максимально-возможного давления на выходе насосной станции, указанного в технических характеристиках. В
противном случае электронасос будет работать не отключаясь, что приведет к скорому выходу его из строя.

Так же учтите, что гидроаккумулятор насосной станции требует периодического обслуживания. В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

2. Процедуру из пункта 1 необходимо проделывать 2-3 раза подряд.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал. На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

bazila.net

Ремонт насосов "Малыш", "Ручеек", "Нептун", "Урожай" своими руками

Несмотря на все свои положительные качества, погружные вибрационные насосы не самые надежные и нередко ломаются по самым разным причинам. Причиной неисправности насоса могут стать проблемы с силовым магнитом или обмоткой, обрыв тяги, прорыв клапана, обрыв или короткое замыкание. Встречается немало простых неисправностей, устранить которые, казалось бы, не суть сложно. Тем не менее, после ремонта насоса он может качать очень слабо, а то и вовсе качать перестанет. Поэтому очень важно правильно собрать и отрегулировать насос. Для того, чтобы понять, как настроить и собрать насос правильно, необходимо хорошо знать конструкцию и принцип работы насоса, а также некоторые важные моменты его правильной регулировки, которые мы сегодня и рассмотрим…

Конструкция и принцип работы погружного насоса

Для того, чтобы правильно произвести диагностику неисправности насоса и в последующем иметь возможность устранить неполадки самостоятельно, сначала следует изучить принцип работы и внутреннее устройство агрегата. Особенно актуально это для тех, кто впервые сталкивается с такой проблемой как поломка вибрационного насоса и понятия не имеет о том, каким образом его можно отремонтировать.

Подробно разберем эти вопросы, используя наглядную схему.

Работа погружного насоса основана на преобразовании переменной силы тока в механические колебания якоря и поршня, которые и способствуют перемещению воды. Вибрация поршня выталкивает воду из гидравлической камеры (пространства между поршнем и клапаном) в напорный патрубок. Основные узлы насоса: корпус, электромагнит и вибратор.

Электромагнит представляет собой сердечник и две катушки, намотанные медным проводом. Помещенный в корпус насоса, он заливается компаундом, который служит не только для фиксации магнитной системы в корпусе, но и в качестве изоляционного и теплоотводящего материала.

Вибратор состоит из: якоря, штока, амортизатора. Шток запрессован в якорь, амортизатор установлен на штоке и представляет собой резиновую мембрану, качество изготовления которой определяет некоторые параметры работы насоса.

Резиновая диафрагма, фиксируемая упором, разделяет гидравлическую и электрическую камеры насоса, служит также опорой штока, определяющей его направление. В верхней части штока находится резиновый поршень.

В корпусе насоса располагается резиновый клапан, который перекрывает выходные отверстия для воды, но при отсутствии давления в насосе обеспечивает свободное ее вытекание.

Ремонт насоса своими руками — реально!

Самые распространенные неисправности насосов и способы их устранения

1.  Гудит, но не качает (либо качает очень слабо)

Чтобы понять причину, обратимся к конструкции насоса (см. схему): на штоке 7 поверх амортизатора 12 накручиваются две гайки 14. Если их крепление ослабевает, смещается и амортизатор, насос начинает работать «впустую».

Чтобы вернуть насос к нормальному режиму работы, нужно его разобрать и до упора закрутить гайки, верхнюю законтрить. Последовательность разборки насоса можно посмотреть на представленной выше схеме. Могут возникнуть сложности со стяжными винтами (М8х40) на крышке, если они заржавели, и снять их обычным способом не получается.  Как вариант, можно срезать их болгаркой, а при сборке заменить  стяжными винтами с шестигранной головкой.

Другой причиной может быть повреждение клапана вследствие большого износа. Попадающий в насос песок ускоряет этот процесс, поэтому целостность резиновых деталей стоит проверить. В случае сильного износа или разрыва клапан подлежит замене.

Обрыв штока – также одна из возможных причин, поэтому стоит проверить и его целостность. Заменить шток при его неисправности или деформации практически нереально.

2. При включении насоса в сеть выбивает пробки, обугливается кабель

Причиной подобного явления может быть сгоревшая обмотка якоря, либо неисправность кабеля. В первом случае ремонт нецелесообразен: процесс перемотки якоря требует определенных знаний, а затраты по времени и силам не стоят результата, так как высока вероятность повторного замыкания. Изготовить обмотку для 36В теоретически возможно, перемотав катушки с соблюдением всех параметров: толщины и марки провода; количества витков, рассчитываемого для данного напряжения, чтобы мощность осталась прежней и т.д. Но легче просто заменить обмотку на новую.

Кабель проверяем с помощью тестера. Замена кабеля в случае его неисправности возможна в некоторых случаях, так как в «Малыше», к примеру, провод в корпусе залит компаундом, лишь при необходимости увеличить длину его можно нарастить методом скрутки.

3. Сильная вибрация и перегрев насоса

Даже непродолжительная работа насоса без воды становится причиной перегрева, который может привести к сгоранию насоса. Из-за перегрева корпус расширяется, от его поверхности отслаивается компаундная заливка, окружающая магнит, возникает вибрация. Работа без воды в течение более продолжительного времени приводит к полному отслоению магнита. Зазор между магнитом и поршнем исчезает, перемещение поршня становится невозможным.

Привести насос к обычному состоянию и снизить возможность подобного явления в перспективе можно описанным ниже способом (способ довольно сложный и не совсем точный в применении некоторых материалов и инструментов).

Насос следует разобрать, отделив электрическую часть. Постукиванием по корпусу определяем, что магнит не закреплен внутри. Освобождаем его из корпуса, после чего болгаркой прорезаем на нем канавки глубиной почти 2мм, в продольном и поперечном направлении. На внутренней стороне корпуса такие канавки можно прорезать в хаотическом порядке. После этого корпус покрыть герметиком или клеем и запрессовать внутрь магнит. Когда герметик застынет, можно собирать насос.

Однако существуют модели насосов с расположенными сверху всасывающими отверстиями («Ручеек», выпускаемый ОАО «Ливгидромаш», и «Малыш М» с завода «Электродвигатель»). Данная конструкция позволяет не только исключить забор примесей со дна скважины, но и улучшить охлаждение насоса, благодаря чему возможна безопасная работа насоса «всухую» до 7 часов.  Снабжение насоса термореле (модель «Малыш К») увеличивает его стоимость, но обеспечивает его отключение при перепадах напряжения или перегреве.

4. Низкое давление, насос плохо качает

Происходит это при недостаточной величине зазора в вибраторе.

Если клапана в порядке, гайки на штоке не раскрутились и нет обрыва тяги, исправить ситуацию можно, добавив шайбы 11 (по 1мм) на вибратор 2. Увеличив таким образом зазор, можно повысить давление и увеличить ход насоса. Стоит помнить, что во время проведения данной процедуры нужно настраивать и проверять насос, то есть, количество шайб определять опытным путем до достижения нужного результата.

В данном материале нами были рассмотрены самые распространенные поломки, при которых ремонт насоса вы можете выполнить своими силами. Кстати, о том, как самостоятельно отремонтировать насосную станцию, мы рассказывали здесь.

Важные моменты при сборке и настройке насоса

Ремонт произведен, насос предстоит собрать, настроить и проверить. Данные действия требуют особого внимания и точности.

Итак, при сборке следует обращать внимание первым делом на зазор между поршнем и магнитной системой насоса, он должен быть примерно 4-5мм. Затем проверяем целостность клапана, продуваем со стороны входа воды – клапан при этом должен пропускать воздух. Поршень также должен пройти проверку на целостность, эластичность и отсутствие деформаций. Следующим этапом определяем зазор между корпусом и клапаном, прилегающим к всасывающим  отверстиям. Оптимальная величина составляет 0,6-0,8мм, зазор нужен для свободного вытекания воды при отсутствии в насосе давления. Собирая корпус, сопоставляем симметричные части, совмещая отверстие для протока воды в резиновой прокладке с отверстием в верхней части корпуса.

muzhik-v-dome.ru

Как установить реле давления на водяной насос

Если в водяном насосе не предусмотрено специальное место для установки реле давления, то реле устанавливается на нагнетающем участке водопровода в непосредственной близости от насоса.

Самое распространенное реле - РДМ – 5. Реле этого типа обеспечивает автоматическую работу насоса в диапазоне давлений 1 – 5 атм. Реле давления РДМ-5 монтируют на нагнетающей трубе по средствам переходника (штуцера). Сетевой провод насоса подключается к клеммам РДМ-5, и отдельным проводом реле давления подключается к сети.

Для подключения реле давления к нагнетательной (выходной) трубе насоса желательно использовать пятиходовый штуцер. Штуцер имеет 3 разъема диаметром 1 дюйм, 1 разъем для подключения реле и 1 разъем для установки манометра. Штуцер присоединяется к выходному отверстию насоса. К соответствующим разъемам монтируется реле и манометр, который необходим для контроля давления. К одному выходу штуцера присоединяется водопроводная труба, к другому гидроаккумулятор. При отсутствии гидроаккумулятора свободный выход можно заглушить пробкой.


Рис.1. Реле давления для насоса имеет размер подключения ¼ дюйма, поэтому удобно использовать специальный штуцер, который предназначен для монтажа реле давления и манометра. Штуцер по средствам внешней резьбы соединяется с насосом. К оставшимся отверстиям диаметром 1 дюйм может быть подключен гидроаккумулятор и водопровод. При отсутствии гидроаккумулятора один из выходов можно заглушить.

Пятиходовые штуцеры могут иметь различные габаритные размеры. Штуцеры малой длины не всегда удобны для соединения с насосом. Поэтому приобретая штуцер следует прикинуть достаточна ли его длина и удобно ли будет подсоединять его к насосу. Если нет, то следует дополнительно приобрести необходимые переходники.

Существует другой вариант подключения реле давления, сделать это можно с помощью тройника. Он устанавливается на выходное отверстие насоса, а на боковое ответвление устанавливается реле. Однако реле имеет подсоединительный размер ¼ дюйма, поэтому понадобится соответствующий переходник. В этом случае нет возможности установить манометр, а, следовательно, контролировать давление и выполнять регулировку.

После того как реле давления смонтировано на насосе, его необходимо подключить к насосу и сетевому проводу. Снимают крышку реле, для этого достаточно повернуть защелку на крышке. Под крышкой находятся клеммы подключения насоса и сетевого кабеля. К верхнему ряду клемм подключается насос к среднему сетевой провод, нижний ряд это заземление. Так как насос работает на переменном токе, то полярность значения не имеет.


Рис.2. Схема подключения электропитания насоса к реле и сети. Для подключения необходимо обрезать сетевой провод насоса до нужной длины, зачистить провода и подсоединить к клеммам. К сети, реле подключается двухжильным проводом (при отсутствии заземления) сечением 1,5 мм.кв. Если мощность двигателя больше 2 кВт, то сечение провода 2,5 мм.кв. На сетевой провод удобно установить вилку и подключать его в розетку, так удобно будет отключать насос если он не используется.

После того как реле установлено необходимо его отрегулировать под свои нужды. Реле имеет заводские настройки: минимальное давление (включение насоса) 1,4 атм., максимальное давление (выключение насоса) 2,8 атм. В большинстве случаев такие настройки обеспечивают достаточное давление воды в водопроводе, особенно если учесть, что максимальное создаваемое давление большинством садовых насосов не превышает 3 атм. Однако иногда бывает необходимо увеличить давление в системе более 3 атм., например, для быстрого полива и пр.

Регулировка реле давления осуществляется с помощью 2-х гаек, удерживающих большую и маленькую пружину. Гайка под большой пружиной отвечает за минимальное давление, при котором реле включает насос. Закручивая гайку минимальное давление (давление включения насоса) увеличивается, ослабляя гайку – уменьшается. Минимальное давление включения насоса 1 атм. Гайка под малой пружиной отвечает за перепад давления, т.е. минимальное давление (давление включения) + перепад = максимальное давление (давление отключения насоса). Для увеличения перепада давления гайку нужно закрутить, для уменьшения ослабить. Минимальный перепад давления составляет 1 атм.


Рис.3. Чтобы увеличить давление в системе необходимо закрутить гайку 1. Таким образом увеличится давление включения насоса и давление выключения. Для уменьшения давления в системе необходимо отпустить гайку 1. Гайка 2 служит для регулировки разницы между давлением включения и давлением отключения насоса. Если затянуть гайку 2 (не трогая гайку 1), то увеличится максимальное давление (давление отключения), при этом минимальное давление останется неизменным.

В большинстве случаев для повышения давления системы достаточно слегка затянуть гайку над большой пружиной. Перепад давления в 1,5 атм., который является заводской настройкой, достаточен для оптимальной работы насоса.

Реле давления обладает несколькими достоинствами:

  • Высокая надежность и долгий срок службы.
  • Простота регулировки и стабильность заданного значения давления.
  • Низкая стоимость самого реле и вспомогательных элементов.
  • Простота замены.
  • Возможность установки как непосредственно на насосе, так и на участке водопровода после насоса.

Мы рассмотрели способ, как оснастить обычный насос для воды реле давления. Насос с реле давления обеспечит автоматическое включение и выключение насоса. Применение реле давления является наиболее простым и недорогим способом повысить комфорт при эксплуатации водяного насоса.

mhremont.ru

Как правильно отрегулировать водяную станцию. Настройка насосной станции в деталях.

Как настроить реле давления насосной станции.

Регулировка давления гидрофора

Реле давления – это составная часть насосной станции (гидрофора), обеспечивающая автоматическую ее работу. Путем замыкания и размыкания контактов реле управляет включением и отключением насоса.

Реле имеет две характеристики:

  • Давление отключения (бар) – «верхнее» давление при котором происходит отключение насосной станции. Примерное значение 2,5 – 3 бар;
  • Давление включения (бар) – «нижнее» давление при котором происходит включение насосной станции. Примерное значение 1,5– 1,8 бар.

Как правило, на насосных станция, поставляемых в сборе, реле давления уже настроено оптимальным образом. Однако при сборке станции из отдельных элементов (насос, бак, манометр и др.), настройка реле является обязательной.

Для регулировки давления предусмотрены два болта, которые находятся под крышкой реле.


«Нижнее» давление включения регулируется большим болтом №1. Поворотом болта по часовой стрелке увеличиваем давление, поворотом против часовой стрелки уменьшаем его.

«Верхнее» давление отключения регулируется малым болтом №2. Поворотом болта по часовой стрелке увеличиваем давление, поворотом в обратную сторону уменьшаем его.

Сам процесс настройки реле давления на собранной насосной станции состоит из двух шагов:

1) Определение давления воздуха в расширительном баке

Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

В расширительном баке установлена грушевидная резиновая диафрагма, в которую насос накачивает воду. Между диафрагмой и металлическим корпусом бака находится воздух под давлением. Для определения давления, а так же для накачки или спуска воздуха, в задней части резервуара предусмотрен специальный клапан (нипель). Давление воздуха в баке измеряется с помощью манометра, предназначенного для измерения давления в автомобильных колесах. При необходимости производится подкачка воздуха автомобильным насосом.

Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л.

Воздух в баке должен быть всегда. Его давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и комфорте использования насосной станции в целом.

2) Определение и регулировка давления включения и отключения насосной станции

После регулировки давления воздуха насосную станцию необходимо подключить к сети. Насос начнет закачивать воду в бак и отключиться при достижении установленного давления. Это будет «верхнее» давление и его значение отобразится на манометре. Если это значение отличается от рекомендуемого, то отрегулируйте его с помощью болта реле №2 (см. рис.).

Аналогично измеряется «нижнее» давление. Открыв кран и начав сливать воду наблюдайте за манометром. Давление будет постепенно падать и при достижении нижнего предела насос снова включиться. Значение давления по манометру в момент включения насоса и будет «нижним» давлением. При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см.рис.).

Важно знать, что давление включения насоса должно быть на 10% больше, чем давление воздуха в резервуаре! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

Вы можете установить на реле и другие, отличающиеся от рекомендуемых, значения давления включения и отключения, настроив тем самым насосную станцию под свой собственный уровень комфорта. Увеличив разницу между «верхним» и «нижним» давлением, вы сможете продлить срок службы насоса за счет более редких его включений. Однако при этом давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давлением насос будет включаться чаще, но при этом давление в системе будет постоянно ровное и комфортное.

Настраивая реле давления так же важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и сама механика реле имеют свои предельные значения давления, которые не стоит превышать.


Электрическое подключение реле

С уважением, интернет-магазин "ЖлобинМ аркет ".

Реле давления для насоса управляет работой всей станции. Ведь именно реле включает насос при падении давления в гидроаккумуляторе (и выключ

ruscos.ru
