Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов;
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
• замесить немного жидкого алебастра;
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

Соединение проводов  в распределительной коробке? СХЕМЫ

монтаж распределительной коробки

Для того чтобы обеспечить каждый уголок квартиры или офиса электричеством, не обойтись без распределительной коробки. Современные распределительные коробки очень разнообразны как по форме, так и по материалам,из которых они изготовлены. Они бывают накладной установки и внутренней.

Цель таких устройств заключается в том, чтобы развести провода в нужное направление к точкам потребления или размыкания — это могут быть выключатели, розетки или осветительные приборы. Развести провода в распределительной коробке профессиональному электрику не доставит хлопот, но вот для начинающего электромонтажника  это может оказаться настоящей наукой. На сегодняшний день, для контактных соединений в распределительной коробке все чаще используют универсальные клеммы WAGO.

Соблюдаем расцветку проводов в распределительной коробке

расцветка проводов

Для того чтобы справится с монтажем, нужно подключить воображение: провода это “трубы”, а электрический ток “вода”. По проводам фазы идет «подача воды”, а вот по нулевому проводнику течет “обратка” , тогда как защитный проводник служит на всякий аварийный случай: если где-то протечет “вода”, она непременно будет “слита” в землю. Очень удобно, что современные провода окрашены в различные цвета. Самая распространенная расцветка выглядит так: белый цвет – фаза (L), синий – нуль (N), желто-зеленый — заземление (РЕ).

Во время электромонтажа очень важно соблюдать последовательность в расцветке проводов, что очень облегчит их разведение в распределительной коробке. Прежде чем приступить к электромонтажным работам, нужно четко определиться с установкой точек освещения, розеток и выключателей, т.е. составить схему, чтобы установить распределительные коробки в удобных местах, и в будущем можно было осуществить профилактические и ремонтные работы.

Обязательно прочитайте подробные статьи про соединение проводов:

Порядок установки распределительной коробки

Соединение проводов в распределительной коробке

Многие делают ремонт, используя натяжные или подвесные потолки, поэтому электропроводку нужно прокладывать так, чтобы она не оказалась в зоне сверления отверстий когда будут монтироваться направляющие, а так же необходимо позаботится о том, чтобы распределительные коробки остались в зоне доступа. Если распределительная коробка осталась за подвесным потолком, можно установить маленький люк.

Последнее слово электротехники гласит так: от распределительного щита нужно прокладывать провод для освещения — 3х1,5, для розеток провод — 3х2,5. Поэтому, в распределительной коробке может оказаться достаточно большое количество проводов для соединения. Чтобы не запутаться, их необходимо маркировать.

Подключение проводов без заземления (РЕ)

Подключение проводов без заземления (РЕ)

Подключение проводов с заземлением (РЕ)

Подключение проводов с заземлением (РЕ)

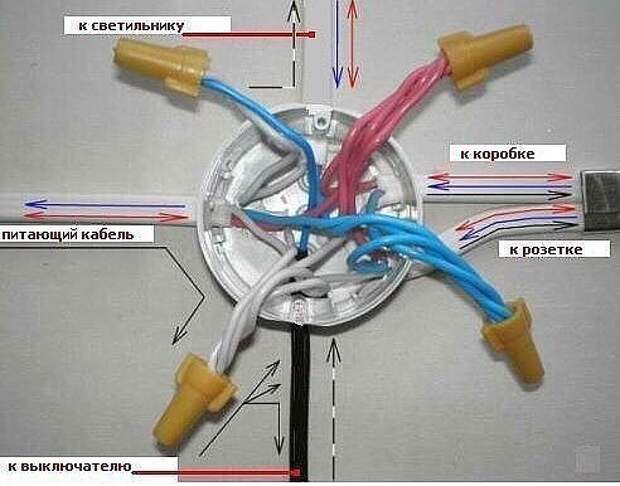

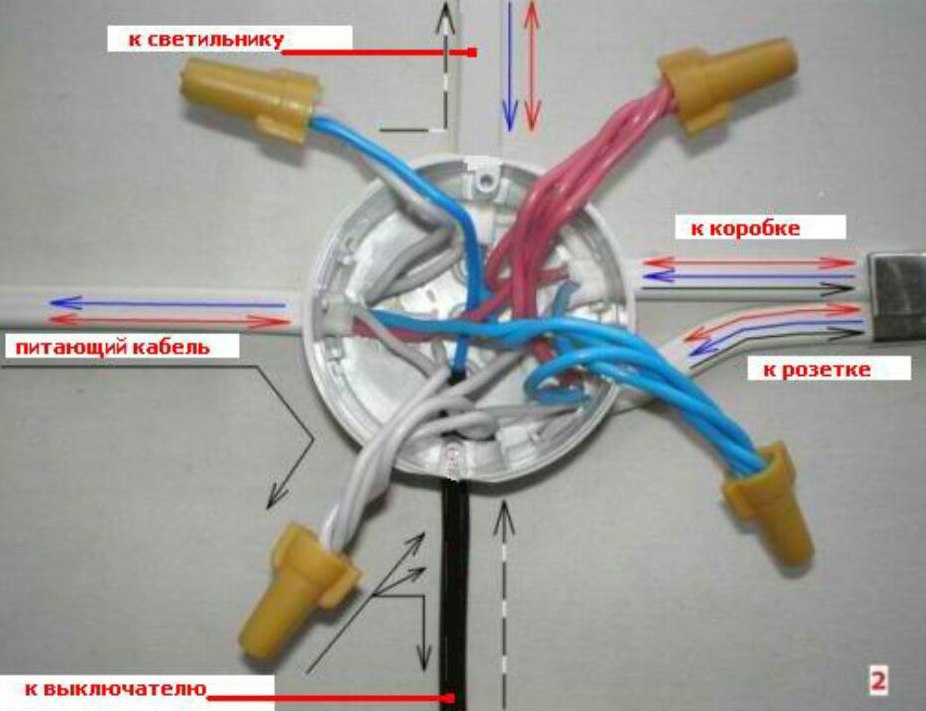

Схема в распределительной коробке, двух светильников

Схема распределительной коробки на 2 светильника

Схема в распределительной коробке, двух светильников и группа розеток

Схема подключения на освещение и розетки

Оцените качество статьи:

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 1.1k. Опубликовано 24.10.2016 Обновлено 04.11.2016

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

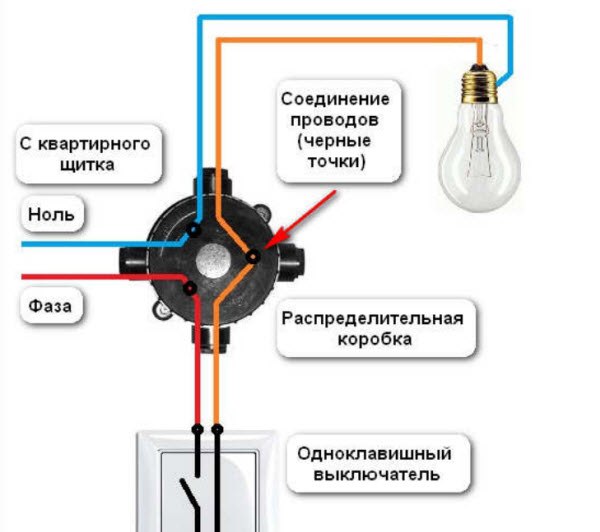

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:

Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания.

В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил

Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

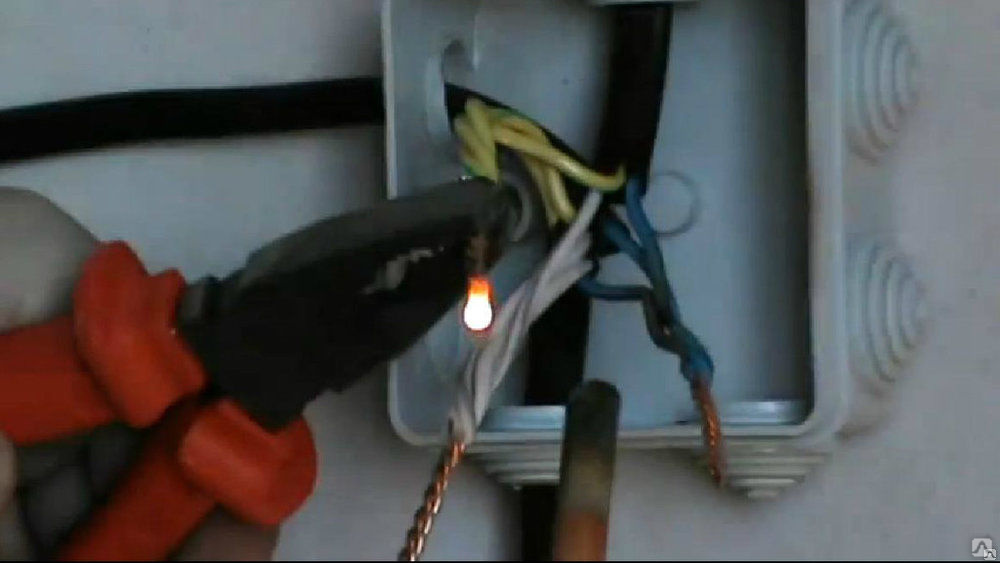

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

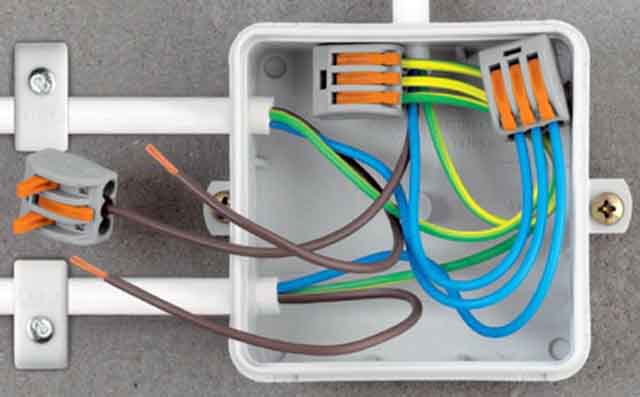

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.
