Как подключаются светодиодные ленты: Как подключить светодиодную ленту — схемы подключения питания через блок и без блока

Есть две основные причины выхода из строя светодиодной подсветки:

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• блок питания

• диммер и пульт управления

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

• фазный провод подсоединяете к разъему L

• жилу синего цвета — нулевую, к клемме N

• желто-зеленую — к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

• отмеряете и отрезаете необходимого размера провода

• зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

• на клеммы V- заводятся жилы черного цвета

• на клеммы
  V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки — до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как подключить светодиодную ленту? Правила подключения ленты

Если вы стали обладателем светодиодной ленты, блока питания и всех монтажных аксессуаров и перед вами встал вопрос о том  Как подключить светодиодную ленту ? то прошу вас обратить внимания на эту статью. В ней я отвечу на основные вопросы которые возникают при монтаже и подключении диодных лент.

Светодиодные ленты  известны своим малым размером и повышенной гибкостью. Эффективные светодиоды установлены на монтажной плате шириной 10 мм и имеют длину от 3 до 20 метров. Гибкие светодиодные ленты имеют множество функций, которые облегчают их использование в различных ситуациях:

Как подключить светодиодную ленту ?

Как правильно подключить светодиодную ленту ?

Светодиодная лента 12 вольт как подключить ?

Как установить и подключить светодиодную ленту ?

Как подключить светодиодную ленту RGB ?

Как соединить светодиодную ленту без пайки ?

Как паять светодиодную ленту ?

Можно ли резать светодиодную ленту?

Можно ли клеить светодиодную ленту?

Можно ли сгибать светодиодную ленту?

Как подключить светодиодную ленту ?

Итак. Как подключить светодиодную ленту ?
Первый и один из самых важных действий, нужно проверить светодиодную ленту перед монтажом.
Проверка ленты перед монтажом.

ВНИМАНИЕ! Проверьте ленту до начала монтажа! При утрате товарного вида лента  как правило возврату и обмену не подлежит  и вы уже никогда не вернете своих денег.
1) Извлеките катушку с лентой из упаковки.
2) Аккуратно размотайте ленту и убедитесь в отсутствии механических повреждений
3) Убедитесь, что выходное напряжение и мощность источника питания соответствуют напряжению питания и мощности светодиодной ленты.
4) Подключите ленту к выходу блока питания, соблюдая полярность.
5) Включите питание. ВНИМАНИЕ ! При включении светодиодной ленты намотанную на катушку, на время более 30 секунд, приведет к преждевременному выходу из строя светодиодов. Даже если лента не сгорела сразу.
6) Проверьте равномерность свечения светодиодов.
7) Убедитесь, что все светодиоды светятся и оттенки свечения лент разных катушек совпадают.
8) Отключите источник от сети после проверки.

Как правильно подключить светодиодную ленту ?

Для того чтобы правильно подключить светодиодную ленту нужно соблюдать следующие правила:
Светодиодная лента способы подключения
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ!
1)  Светодиодные ленты мощностью более 14.5 Вт/м не стоит подключать последовательно длиной более 5 м. Это приводит к значительным перепадам напряжения, неравномерному свечению, увеличению тока через токопроводящей дорожки, перегреву ленты и выходу её из строя.
2) Монтаж ленты на нагревающиеся поверхности с температурой выше +40 °(а также эксплуатация при температуре окружающей среды выше +45° и вблизи источников тепла:систем отопления, блоков питания, ламп, светильников.
3) Механическое воздействие на светодиоды, нажатие или давление на их поверхность, а также протирка светодиодов. Эти действия нарушают структуру и приводят к выходу светодиодов из строя.
4) Превышение указанного напряжения питания ленты. Питание повышенным напряжением приводит к перегреву ленты и выходу её из строя.

Светодиодная лента способы подключения.

Простая схема как подключить светодиодную ленту. Параллельное соединение светодиодных лент наилучший вариант для построения световых линий из светодиодной ленты длинной более 5 м.

Как подключить светодиодную ленту RGB ?

Ниже приведу подробную иллюстрированную схему Как подключить светодиодную ленту RGB.



Светодиодная лента 12 вольт как подключить ?

Светодиодные ленты на 12 вольт, как и любая другая светодиодная лента, кроме ленты 220 В, подключать следует по следующей схеме.



Как подключить несколько светодиодных лент к одному источнику питания?

Зачастую требуется подключить несколько светодиодных лент. Для этого вам нужно будет проложить параллельные провода от источника питания к каждой отдельной секции светодиодных лент общей длиной 5 м.

Как установить и подключить светодиодную ленту ?

1) Для начала нужно подготовить поверхность потолка либо стены к установке ленты. Основа должна быть сухой и предварительно обезжиренной. Лучше использовать обезжириватель. Надежнее всего светодиодная лента приклеивается на поверхность пластиков и металлов. Очень важно, чтобы основание было ровным и гладким, без углублений, выступов и загрязнений.

2) Нарезать светодиодную ленту на отрезки нужной длинны.

3) Отклеить подложку от основания ленты скотча 3М

4)  Надежно зафиксировать светодиодную ленту на плоскости.



5) Подключить диодную ленту по одной из схем приведенных в данной статье

Как соединить светодиодную ленту без пайки ?

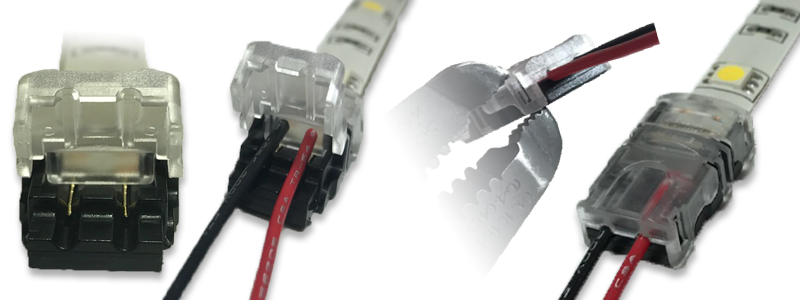

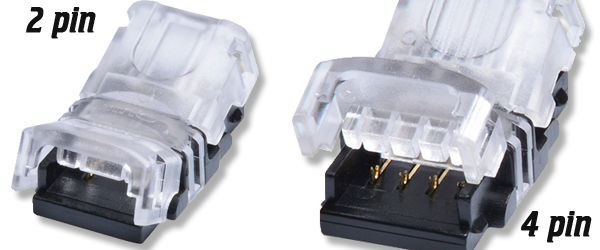

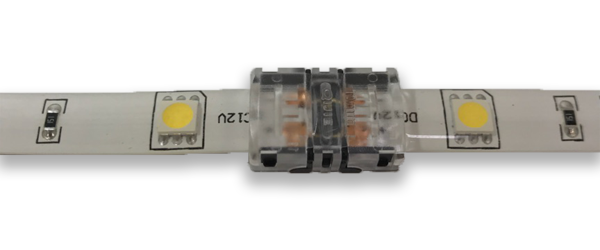

Светодиодную ленту не всегда обязательно спаивать, ее можно легко соединить с помощью специальных коннекторов. При покупке коннектора обратите внимание на то чтобы ширина коннектора соответствовала ширине вашей светодиодной ленты. Как соединить светодиодную ленту без пайки? Вам нужно просто следовать приведенной ниже инструкции.
Внимание: Фиксация коннектора не всегда надежна.

Вопрос спорный, как правильно подключить светодиодную ленту, с помощью коннекторов или более надежной пайки. На мой взгляд в этом вопросе нужно отталкиваться от прямоты рук.



Как паять светодиодную ленту?

1. Зачистить кончики провод на З-5 мм и последующее скручивание.
2.  На скрутку нанести каплю спиртового флюса и залудить при помощи паяльника.
3. Соединение проводов осуществляется в соответствии c цветовой маркировкой, a шлейфовые проводники подводятся к контактной площадке на ленте.
4. Рекомендуется герметизировать место припоя силиконовым герметикам.

Максимально подробный разбор Здесь.

Можно ли резать светодиодную ленту?

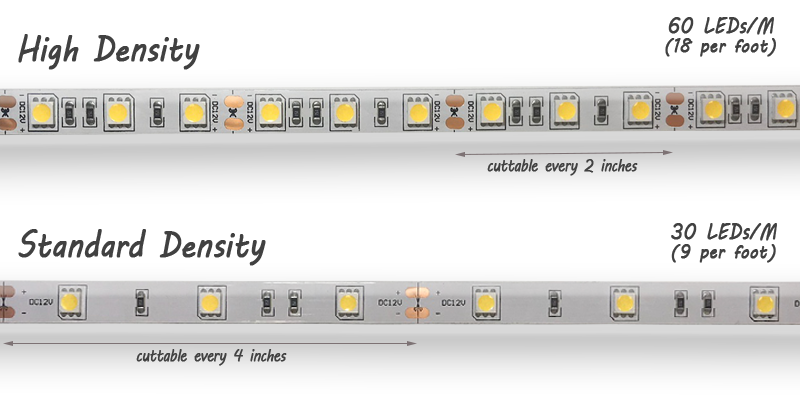

Разрезать светодиодные полосы очень просто благодаря линиям разреза вдоль полос. В каждой точке резки есть черная линия с медными контактными площадками для пайки, которые расположены с каждой стороны. Медные паяльные прокладки делят так, чтобы каждый отрезок светодиодной ленты можно было паять после резки. Это позволяет соединять светодиодные полосы вместе или соединять полосы в другом месте вашего дома.

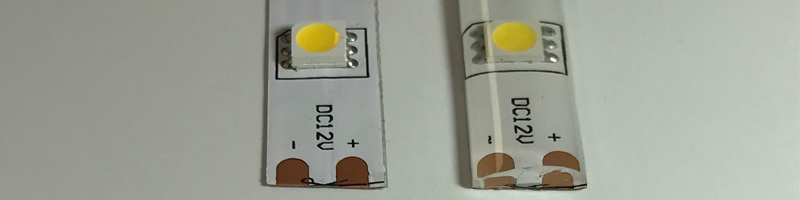

Резать диодную ленту можно в обозначенных местах, между площадками для пайки. Для резки используйте ножницы. При монтаже диодной ленты на металлические и другие токопроводящие поверхности, чтобы не допустить короткое замыкание, изолируйте ленту от поверхности.

Можно ли клеить светодиодную ленту?

Ленту желательно клеить к гладким обезжиренным поверхностям. Наклеивание желательно проводить с первого раза, повторное наклеивание ленты не допускает надежной фиксации. Светодиодные ленты имеют клейкую подложку 3M для простых вариантов монтажа. Светодиодная лента имеет отслаивающуюся подложку, которая обнажает клей 3М, что упрощает установку.

Зафиксировать светодиодную ленту на клеевой основе проще простого, но иногда требуется более сильная фиксация. Как и в случае большинства клеев, он плохо сцепляется с некоторыми поверхностями и может нуждаться в укреплении с течением времени. В этих ситуациях используйте дополнительные устройства для фиксации:

• Extra Adhesive Tape — скотч 3М, которую вы дополнительно клеите на поверхность перед полосой, чтобы удвоить склеивание.
• LED Strip Mounting clips — Монтажные кронштейны для светодиодных лент. Смотрите фото.

Установка светодиодной ленты в алюминиевый профиль — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Алюминиевые профили для светодиодных  лент самое лучшее решение для монтажа. Светодиодные ленты отлично прилипают к нижней части профиля, а светорассеиватель создает дополнительную диффузию света и создает эффект равномерной световой полосы, без ярко выраженных точек.



Можно ли сгибать светодиодную ленту?

Очень не рекомендуется сгибать светодиодную ленту. Минимальный радиус изгиба ленты 3 см.

Рекомендации и советы как подключить светодиодную ленту:

ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ
Соблюдайте условия эксплуатации:
1. Питание ленты должно осуществляться от стабилизированного источника постоянного напряжения. Подробно о выборе источника питания читайте здесь.
2. Лента предназначена для эксплуатации внутри помещений.
3. Температура окружающей среды -20… +45 «С. Относительная влажность воздуха не более 80% при +25 «С.
4. Отсутствие в воздухе паров и агрессивных примесей (кислот, щелочей и пр.).
5. При подключении ленты общей длинной более 5 метров используйте параллельное соединение лент.
6. Проверьте полярность подключения, надежность и правильность соединений перед включением.
7. Для продления срока службы ленты устанавливайте её на дополнительный теплоотвод, например, алюминиевый профиль.
8. При монтаже ленты на металлические и другие токопроводящие поверхности, чтобы не допустить короткое замыкание, изолируйте ленту от поверхности .
9. Не подвергайте ленту и находящиеся на ней компоненты механическим нагрузкам.
10. Не допускайте повреждения токопроводящих дорожек ленты.
11. Минимальный радиус изгиба ленты 3 см.
12. Избегайте попадания влаги и образования конденсата на ленте.
13. Перед установкой лент проверьте визуально свечение и подберите BIN. При установке нескольких лент рядом друг с другом рекомендуется использовать ленты с одинаковым значением цветности BIN.
14. Резать ленту можно в обозначенных местах, между площадками для пайки. Для резки используйте ножницы.
15. Соединение отрезков ленты выполняйте при помощи пайки. Провода припаиваются к обозначенным контактным площадкам с маркировкой «+ 12 В»,«-12V». Время пайки не должно превышать 5 секунд при температуре жала паяльника не выше 280″С.

В данной статье мною были даны ответы на вопрос Как подключить светодиодную ленту ?  А также приведен разбор основных трудностей как подключить светодиодную ленту при монтаже светодиодных лент.



Как подключить уличную светодиодную ленту?

Пайка светодиодной ленты

💡 Как подключить светодиодную ленту: правила, способы, нюансы монтажа

Светодиодная подсветка с каждым годом становится всё популярнее. Владельцев домов и квартир привлекает в ней возможность скрытого монтажа, разграничения зон, создания мягкого освещения, способного менять цветовую гамму. Кроме того, стоимость светодиодных лент на российском рынке постепенно снижается. Поэтому и мы решили не обходить стороной столь интересную тему. В сегодняшней статье будет рассмотрено, как правильно подключить светодиодную ленту, какое дополнительное оборудование для этого потребуется и какие виды таких элементов существуют.

Содержание статьи

Подключение LED-ленты: общая информация

Для того, чтобы подключить светодиодную ленту в квартире или частном доме, потребуется приобрести блок питания с соответствующим классом защиты от пыли и влаги. Обычно используются блоки питания с выходным напряжением 12 В, реже – 24 В. Наиболее редко встречающиеся и не получившие широкого распространения – выпрямители на 36 В. Также существуют светодиодные ленты, подключающиеся к сети 220 в, однако и они требуют постоянного, а не переменного напряжения.

ФОТО: alfa-moduli.ruТак выглядит блок питания светодиодной ленты

Кроме того, при подключении LED-ленты можно использовать диммер, который даёт возможность регулировки интенсивности светового потока. Это очень помогает расслабиться вечером дома, особенно тогда, когда на работе (в цеху или офисе) постоянно включено яркое освещение, и глаза сильно устают.

Статья по теме:

Блок питания 12 В для светодиодной ленты: назначение, достоинства и недостатки. Виды, как правильно рассчитать, как сделать своими руками, как подключить, популярные модели.

Как соединить отрезки светодиодной ленты

На любой световой полосе есть маркировки, по которым её, при необходимости, можно разрезать. При этом, каждый из контактов в промаркированном месте отмечается. Это означает, что при необходимости можно спаять оставшиеся отрезки светодиодной ленты в единое целое, используя провода, или же соединить их специальными коннекторами, продающимися в любом магазине электротехнических изделий.

ФОТО: arlight-russia.ruЧётко видны места, по которым ленту можно разрезать

Также к блоку питания можно подключить и отдельные отрезки ленты. Для этого используются аналогичные элементы и инструменты: паяльник с проводами или коннектор.

Прямое подключение светодиодной ленты к блоку питания

Напрямую к блоку питания можно подключить монохромную ленту (одну или несколько), которая может светиться лишь одним цветом, или же RGB. Второй вариант более интересен. С помощью трёх цветов RGB-полосы и вариаций их смешения можно получить совершенно любой оттенок. Попробуем более подробно разобраться с коммутацией различных типов светодиодных лент.

ФОТО: led-sv.ruПодключить светодиодную ленту к блоку питания несложно

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

• светодиодная лента длиной 5 м;
• диммер с пультом дистанционного управления для монохромной ленты;
• блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Коммутация RGB-ленты и её нюансы

RGB – многоцветная светодиодная лента, включает в себя чипы трёх оттенков. Они способны светиться красным, зелёным и синим цветом. Именно эти три цвета, как известно, и являются основой всех семи оттенков радуги.

ФОТО: vid-stroy.ruRGB-ленты позволяют создать особую атмосферу

Попробуем понять, какие нюансы имеет подключение RGB-ленты к контроллеру и сети.

Пошаговая инструкция подключения RGB-ленты

Для удобства читателя, рассмотрим варианты коммутации в табличной форме.

Иллюстрация	Описание действия
	Первая схема – самое простое подключение, где лишь одна RGB-лента длиной не более пяти метров. Как можно увидеть, здесь (в отличие от монохромной) уже 4 контакта – командный (плюсовой) и 3 идущих на различные цвета светодиодов
	Собранная схема будет выглядеть так. Чётко видны контакты, к которым производится подключение
	Как видно из маркировки, контроллер способен выдерживать до 144 Вт нагрузки. А значит, можно подключить дополнительные ленты, скоммутировав их параллельно
	И всё же, во избежание излишней нагрузки, при монтаже дополнительных полос лучше использовать специальные устройства, называемые усилителями
	Вот пример схемы, с включённым в неё усилителем. По сути, здесь нет особых сложностей, и собрать её сможет даже школьник
	Дополнительное облегчение работы контроллера обеспечит дублирование усилителей на каждую из светодиодных лент. Главное здесь – не переусердствовать. Не стоит забывать про блок питания и его выходную мощность
	Если же блок питания слабоват, его также можно продублировать, обойдясь при этом одним контроллером. Это позволит подключить большее количество светодиодных лент, которые будут управляться с одного пульта ДУ

Подробнее мастер-класс по подключению RGB-ленты можно посмотреть в этом видео.

Подключение RGB-ленты без контроллера

Иногда домашние мастера не желают тратиться на дополнительное оборудование. Именно в таких случаях на помощь приходит смекалка. К примеру, в наличие имеется 10 м RGB-ленты, а вот контроллер, как и блок питания, отсутствует. И вот здесь начинаются хитрости. Вместо стандартного блока питания вполне можно использовать адаптер от плазменного или LED-телевизора, который выдаёт 12 В. Главное, чтобы выпрямитель подошёл по параметрам выходной мощности. Единственной проблемой становится то, что таких блоков понадобится 3 штуки – по одному на каждый цвет.

ФОТО: mornsunpower.ruВот такие блоки питания вполне подойдут

Далее, вместо обычного выключателя устанавливается трёхклавишный. Соединение производится следующим образом:

• ноль идёт сразу на блоки питания, а после них снова соединяется в одну линию;
• фазный провод идёт через выключатель, где превращается в три отдельные жилы. Далее, каждая идёт на свой блок питания, а после – на определённый цвет RGB-ленты.

Таким образом, при включении отдельных клавиш будет зажигаться определённый цвет, а при их комбинации – можно будет добиться дополнительных оттенков.

А в качестве общей информации предлагаем ознакомиться с различными вариациями применения RGB-лент в дизайне интерьеров.

Статья по теме:

Грамотно установленная светодиодная подсветка под шкафы для кухни поможет облегчить приготовление пищи. Какие светильники использовать, где разместить приборы и как их правильно смонтировать – читайте в материале нашего портала.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Подведём итоги

Не имеет значения, для чего домашний мастер решил использовать светодиодную ленту – в качестве подсветки или основного освещения. Важно одно. Светодиодная лента впишется в любой интерьер, подойдёт для воплощения любых, даже самых смелых идей, связанных с обустройством романтической обстановки или разграничения зон помещения. Принимая во внимание простоту монтажа подобного оборудования и постепенно снижающуюся стоимость светодиодов, можно сказать с уверенностью, что популярность LED-полос падать не будет, а, скорее, наоборот.

ФОТО: schemy.ruВ качестве подсветки рабочей зоны кухни лента подходит идеально

Очень надеемся, что нашему читателю пригодится информация, изложенная сегодня. Возможно, у вас остались вопросы, или какие-либо моменты показались непонятными. В таком случае просто изложите их суть в обсуждениях ниже. Homius с удовольствием их разъяснит. Там же вы можете поделиться личным опытом в монтаже светодиодной ленты, выразить личное мнение о материале или оставить свой комментарий.

Если вам понравилась статья, не забудьте её оценить. А напоследок, как уже повелось, предлагаем посмотреть короткий видеоролик, который позволит более полно раскрыть сегодняшнюю тему.



Предыдущая

ОсвещениеИдеи для светильников своими руками и пошаговые инструкции по их изготовлению

Следующая

ОсвещениеДиодный мост: назначение, схема, реализация

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт. Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (U_обр=600 В, I_пр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

• на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
• конструкция имеет низкую надёжность из-за огромного количества соединений;
• низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

1. Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
2. Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С₁), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С₂). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой. Процедуру подключения выполняют в следующей последовательности:

• с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм²;
• свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
• к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров. Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока. Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

• работы по подключению и монтажу выполнять только на отключенном оборудовании;
• перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

• термоусадочную трубку для изоляции спаянных участков проводов;
• наконечники для проводов;
• коннекторы для последовательного соединения двух участков лент;
• алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Подключение светодиодной ленты

С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее. А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.

Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления

Типы и виды

Содержание статьи

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Цвета и типы свечения

Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:

• Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
  • LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
  • LED-R-SMD — красный,
  • LED-B-SMD — синий,
  • LED-G-SMD — зеленый.
• Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD  ленты.

Степень защиты

Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528  (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых  размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт,  самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Способы соединения

Подключение светодиодной ленты к блоку питания последовательное. Потому обращаем внимание на полярность: соединяем  «+» только к такому же полюсу, а  «-»  — к минусу.

На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R —  красный,  G — зеленый, B — синий).

Бобины в чистом виде

Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.

Линии разреза на светодиодных лентах

На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.

Коннекторы

Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:

• для подключения к ленте проводников;
• соединение двух лент.

  Разные типы коннекторов

Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.

Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.

Пайка

Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.

Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.

Как подсоединить диодную ленту

Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку.  Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.

НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.

Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.

Устройство светодиодной ленты: важно знать при подключении



За последние годы светодиодная лента прочно заняла свое место на рынке осветительных приборов благодаря целой массе достоинств, которые позволяют использовать ее для создания подсветки в различных сферах человеческой деятельности.

Главным достоинством такого изделия является простота сборки и монтажа своими руками. Но чтобы это сделать, нужно знать устройство светодиодной ленты и принцип ее работы. При этом многие предпочитают делать вместе с ней систему управления для освещения. Разобраться в вопросе устройства изделия постарается помочь эта статья.

Где используется

Контроллер и пульт

Многие люди для управления системой освещения и создания неповторимой игры света у себя дома очень часто используют светодиодные ленты. Но чтобы система управления с таким источником света заработала, необходимо дополнительное оборудование: контроллер и пульт дистанционного управления.

Сегодня без светодиодной ленты невозможно обойтись в следующих ситуациях:

• создание на потолке скрытой подсветки;
• ночное освещение рекламных щитов и витрин магазинов;
• тюнинг автомобилей;
• ночная подсветка дома;
• создание романтической атмосферы и многое другое.

  Подсветка потолка

Все это разнообразие основывается на широком ассортименте видов такого источника света.

Имеющееся разнообразие

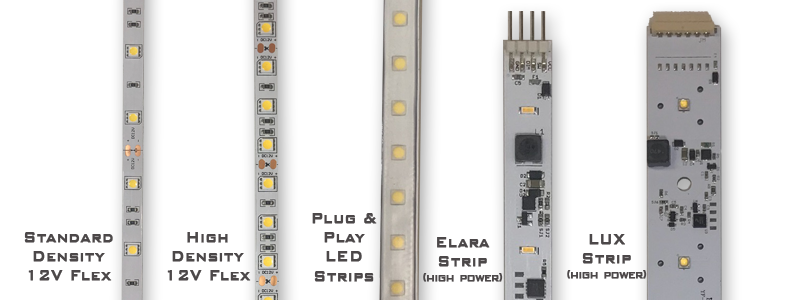

Рынок осветительных приборов сегодня удивляет нас своим многообразием. Но если мы возьмем только ту часть, которая представлена исключительно светодиодными лентами, нам также будет на что посмотреть. На сегодняшний день самыми популярными являются следующие модели:

Кроме этого подобная продукция может иметь разный вольтаж: 12 вольт и 220 вольт. Для подключения изделия в 12 вольт к сети электропитания на 220 вольт обязательно необходимо использовать блок питания. Он позволит без лишних проблем подключить ленту на 12 вольт к стандартной сети в 220 вольт.
Знание того, как устроена лента дает возможность правильного управления ее световым потоком с помощью дополнительного оборудования. Рассмотрим отдельно каждый вид ленты в плане ее устройства.

Первая модель

Модель SMD 3528 – одна из самых популярных лент, которые сегодня широко используются в самых разнообразных областях. Устройство такой ленты простое и она легко подключается к блоку питания или контроллеру.
Устройство SMD (SLW) 3528 предполагает размещение в одном метре ленты 30 светодиодов. Они располагаются с интервалом в 33 мм. Схема такого устройства показана ниже.

Схема

Каждый светодиод обладает яркостью в 5 Люменов при белом свечении. В результате яркость одного метра SMD 3528 составит 150 Люменов.
Светодиодная лента SMD 3528 может быть дополнительно защищена от негативного воздействия влаги специальным слоем силикона. С такой модификацией она может быть установлена в такие места, как на потолке в ванной комнате или кухне. При этом ее можно использовать даже в воде, например, для подсветки бассейнов.

Обратите внимание! При установке данного источника света необходимо помнить, что нарезку на куски нужной длины следует делать только в специально отведенных для этого местах. Для создания системы управления к ленте в местах контактов нужно будет припаять провода от дополнительного оборудования. Схема подключения здесь такая же, как и при соединении двух отрезков изделия.

Стоит отметить, что места разреза у влагозащищенных моделей SMD 3528 также снабжены силиконовой защитой.
В продаже имеется лента SMD (SLW) 3528 у которой на один метр приходится 60 светодиодов. В этом случае устройство имеет интервал между диодами в 17 мм. Следовательно, такая продукция характеризуется яркостью в два раза большей, чем предыдущий вариант.
Устройство данного типа состоит из следующих частей (схема приведена ниже):

• металлическая подложка;
• 3 провода, которые проходят внутри этой подложки. Из этих проводов один – общий минус»-«, второй – общий плюс «+» и третий – перемычка между светодиодами, входящих в состав блока.

  Схема

Каждый блок содержит три светодиода. Такое устройство обусловлено напряжением питания. При напряжении в 12 вольт на три последовательных соединенных светодиода приходится 4 вольта. Это является номинальным напряжением. Поэтому нарезка ленты происходит блочно – каждые три светодиода.

Вторая модель

Светодиодная лента модели SMD 5050 имеет совершенно иное устройство, нежели предыдущий вариант. Схема ее устройства имеет следующий вид.

Схема



Лента SMD 5050

Отличие заключается в том, что здесь имеется другое количество диодов. Здесь в одном светодиоде есть три кристалла. Но на этом отличия не заканчиваются, так как кристаллы здесь имеют разное цветовое оформление. В SMD (SLW) 5050 используются три базовых цвета:

• синий;
• красный;
• зеленый.

При этом светиться такое устройство будет одним цветом – соответственно красным, синим или зеленным. Но имеется и еще один вариант – свечение всеми тремя цветами сразу. В такой ситуации свечение получится белого цвета. Для управления яркостью и световым потоком можно использовать дополнительное оборудование. Для управления подключаем контролер и здесь уже можно фантазировать: сделать яркость одного кристалла минимальной, а двух остальных оставить на прежнем уровне и т.п.

Обратите внимание! Используя с лентой SMD 5050 контроллер можно получить световой поток до 16 млн. разнообразных вариаций оттенков.

Если вам нужно организовать подсветку на потолке с помощью SMD 5050, необходимо учитывать яркость свечения ленты. SMD 5050 имеет яркость в 12 люмен. Такая лента выдает яркость в три раза больше, чем можно получить при использовании других видов светодиодной продукции.
Как правило, модель 5050 имеет напряжение во все те же 12 вольт. Поэтому для нее также необходим блок питания для подключения к сети 220 вольт. Но есть модели, которые имеют напряжение в 220 вольт. Здесь блок питания не нужен, так как лента с сетью будут иметь одно напряжение. Но SMD 5050 в 220 вольт используют реже, чем 12-вольтные.

Подключение

Светодиодные модели SMD 3528 или 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В данном случае следует подключить блок питания, который сделает возможным понижение напряжения до 12 вольт Эта схема показана внизу.

Схема подключения

Место разреза

В мотке изделия идут по 5 метров. Поэтому очень часто их следует нарезать, чтобы прикрепить, например, к мебели. Впоследствии эти кусочки любо соединяются друг с другом, либо прикрепляются к блоку питания (для подключения к сети в 220 вольт) или контроллеру. Поэтому рассмотрение схемы подключения начнем с процедуры подготовки источника света.
Схема подключения реализуется следующим образом:

• отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;

Обратите внимание! Длина требуемого отрезка изделия определяется тем, куда вы намерены его прикрепить.

Припаянные провода

• после разрезания провода, которые следует подключать к источнику света, нужно зачистить на концах;
• к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого при помощи паяльника и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
• после того как провода, в строгом соответствии со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
• затем необходима изоляция контактов. Если изоляция будет плохой, то возникает риск короткого замыкания, и осветительный прибор в дальнейшем будет работать некорректно и недолговечно.

Отдельно стоит отметить, что самым простым способом подсоединения проводов будет использование специального LED коннектора. Это так называемый механический способ.

LED коннектор

Такой коннектор достаточно просто приложить к контактным площадкам (контакты обоих изделий должны обязательно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.

Обратите внимание! Использование LED коннектора – дорогое удовольствие. По цене один такой контакт обойдется вам примерно как полметра светодиодной ленты. А она сама по себе не самое дешевое приобретение.

Поэтому старый способ паяния контактов на сегодняшний день остается более чем востребованным и актуальным.

Заключение

Прежде чем выбирать светодиодную ленту для создания подсветки на потолке или в любом другом месте дома, необходимо четко понимать различия в устройстве двух основных видов светодиодной продукции. При этом также стоит обратить внимание на то, что напряженность источника света и электросети, которая имеется у каждого из нас дома, обычно отличаются. Поэтому вам в этой ситуации понадобится качественный блок питания, а если вы хотите управлять цветом освещения помещений, необходимо дополнительно приобрести контроллер и пульт дистанционного управления.
Соблюдая правила подключения светодиодной продукции обоих типов к блоку питания и контроллеру, вы сможете создать у себя дома неповторимую игру света, красок и теней.



Подключение светодиодной ленты через блок питания

Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию. Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму. Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере. С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

На что следует обратить внимание перед подключением светодиодной ленты

1. Длина ленты.

Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

2. Соблюдайте полярность.

В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт — она просто не включится, поэтому можно смело менять подключение питающих проводов.

3. Резка ленты.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.

Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.

4. Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.

Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов — соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

Место соединения двух кусков ленты пайкой

Все три куска подключаем последовательно

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

1) Схема один блок питания — одна лента стандартной длины

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный — «+», чёрный — «-«), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку).

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход — один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Что нужно знать перед покупкой и установкой светодиодных лент 12 В Гибкие светодиодные ленты

используются во всем мире в различных промышленных, коммерческих и жилых проектах. Светодиодная лента популярна среди многих архитекторов и дизайнеров освещения благодаря улучшениям в эффективности, цветовых вариантах и ​​яркости. Самым большим преимуществом является то, насколько легко их установить. Их гибкость, сдержанность и полезные аксессуары делают их самой популярной светодиодной лентой для домашних мастеров.С помощью этих светодиодных лент домовладелец может проектировать как профессионал с необходимыми расходными материалами и всего за час или два.

Существует много вариантов светодиодных полосовых светильников, и при этом нет простого стандарта «один размер подходит всем». Это руководство по светодиодным лентам расскажет новичкам и экспертам, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая общие задержки при установке.

В этом руководстве будут обучаться как новички, так и эксперты, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая общие задержки при установке.

светодиодных лент: что делает их такими особенными?

Светодиодные ленты

, также известные как светодиодные ленты или светодиодные ленты, известны своим низким размером и гибкостью. Эффективные светодиоды установлены на монтажной плате шириной 10 мм и имеют длину от 3 до 16,4 фута. Гибкие светодиодные ленты имеют множество функций, которые облегчают их использование в различных ситуациях:

Разрез по размеру — Разрезать светодиодные полосы очень просто благодаря линиям разреза вдоль полос.В каждой точке среза есть черная линия с медными контактными площадками, которые расположены с каждой стороны. Медные паяльные прокладки делают так, чтобы каждый кусочек полосы можно было адресовать даже после резки. Это позволяет соединять светодиодные полосы вместе или соединять полосы в другом месте вашего дома.

Гибкая светодиодная лента с клеем — Светодиодные ленты имеют клейкую подложку 3M для простых вариантов монтажа. Низкопрофильная гибкая полоса имеет отслаивающуюся подложку, которая обнажает клей 3М, что упрощает установку.

Водонепроницаемый или не водонепроницаемый — Светодиодные полосы света не ограничиваются проектами в помещениях. Водонепроницаемые светодиодные фонари имеют класс защиты IP65 из силиконовой смолы, которая защищает компоненты полосы от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на улице или рядом с водой.

Светодиодные фонари 12 Вольт — Для работы светодиодных лент требуется 12 В постоянного тока.Это потребует трансформатора переменного / постоянного тока для домашнего использования, но делает проводку через дом намного безопаснее. Батареи также выдают постоянный ток, поэтому с помощью этих гибких полос легко сделать светодиодный светильник с питанием от батареи .

---

7 вещей, которые необходимо знать перед установкой светодиодных лент

Гибкие светодиодные ленты

отлично подходят для любых проектов, но иногда сложно понять, с чего начать. Следуйте этим 7 шагам, если вы не знаете, с чего начать.В руководстве представлены различные варианты светодиодных лент и планы на то, чтобы сделать светодиодные ленты «сделай сам в домашних условиях» полностью успешными!

Плотность светодиодной ленты = Яркость

Плотность светодиодной ленты означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Полоса стандартной плотности имеет 30 светодиодов / м, в то время как высокая плотность имеет 60 светодиодов / м. Полоса с более высокой плотностью соответствует более качественному и яркому свету.В таблице ниже показаны различия между стандартными и высокоплотными полосами. Обратите внимание на выходы люмена, а также различия в длине реза и максимальной длине пробега для каждого.

Плотность	Количество светодиодов	Люмен	Мощность (на катушку)	Cuttable	Макс. Пробег
Стенд. (SD)	30 / Метр	540 / Метр	27 Ватт	Каждые 4 дюйма	32.8 футов
High (HD)	60 / метр	1080 / M	40 Вт	Каждые 2 дюйма	16,4 фута.

Люмен — это измерение яркости, воспринимаемое человеческим глазом. Благодаря лампам накаливания большинство из нас использует ватты для измерения яркости света. Благодаря светодиодам люмен является новым стандартом для описания светоотдачи. Вывод люменов является одной из наиболее важных частей при выборе светодиодных лент, поскольку он определяет тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных полос. В приведенной выше таблице полоски помечены как люмен на метр. Для того, чтобы найти общий выход в люменах, просто определите, сколько метров вы будете использовать.

Люмен — это одна из наиболее важных частей выбора светодиодных лент, поскольку она определяет тип получаемого вами света.

Различные проекты требуют определенной яркости для достижения своей цели.Мой совет: всегда выбирайте более яркий вариант и добавляйте диммер. Ниже приводится полезное руководство по требованиям Lumen:

• Accent or Mood Lighting — 100-300 люмен / фут.
• Под освещением шкафа — 175-360 люмен / фут
• Рабочее освещение с большим расстоянием от источника — 300-450 люмен / фут.
• Спальня, Cove Lighting — 180-500 люмен / фут

Цвет: RGB Multicolor, UV, Colours, White CCT Range

Цвет светодиодной ленты

зависит от личных предпочтений.Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразные и цветовые эффекты. Лампы RGB — это изменяющие цвет полосы, которые отлично подходят для акцентного освещения по всему дому. Они используют красные, зеленые и синие диоды, чтобы их можно было смешивать для создания разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела диммирования этого руководства.

Доступна ультрафиолетовая (УФ) версия полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

Полосы также доступны в одном цвете: красный, зеленый, синий, желтый и белый (3000-6500K CCT).

CCT расшифровывается как Correlated Color Temperature, которая является цветовой температурой света, измеряемой в градусах Кельвина (K). Номинальная температура светодиодной ленты напрямую влияет на то, как выглядит свет. Посмотрите на фотографии ниже для справки. Теплый белый — это то, что мы называем 3000К, который выделяется оранжевым или желтоватым оттенком. Когда мы увеличиваем градусы Кельвина, цвет меняется от желтого до не совсем белого до натурального белого, а затем до синевато-белого, который известен как холодный белый.

Так какой цвет выбрать? Посмотрите на нижнюю комнату с теплыми белыми, нейтральными белыми и холодными белыми полосами.Обратите внимание, как цветовая температура полоскового света влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений и общего стиля, и вы чувствуете, что хотите, чтобы комната выделялась.

Warm White создает уютный уютный уголок. Обычно он используется в помещениях, где все собираются для посещения или отдыха (гостиные, спальни, столовые и т. Д.).

Нейтральный или натуральный белый создает естественный эффект дневного света. Это самая продаваемая полоса, которая имитирует естественный свет и удобно используется в любом месте дома.Это наша самая популярная лента для светодиодного освещения под шкафом.

Cool White дополняет современный и современный стили, излучая яркий, свежий блеск. Холодный белый цвет отлично подходит для рабочего освещения, так как это более яркий и более сфокусированный свет. Яркие, прохладные цвета больше всего используются в ванных комнатах, кухнях и на рабочих местах.

Длина полосы

Лучше всего обрисовать весь проект, чтобы увидеть, сколько футов полосы вы будете использовать. Это дает вам представление о том, что купить и сколько стоит это сделать.Светодиодная лента доступна в 3 фута. увеличивается до полного барабана (16,4 фута). Важно выяснить, хотите ли вы приобрести отрезки катушек и урезать их до нужного размера, или было бы выгодно иметь отрезки меньшей длины для вас.

На этом этапе вытяните свой проект. Спланируйте, где нужны полосы света, как они будут подключены, и все ли они вернутся к одному источнику питания или будут иметь разные источники питания. Этот шаг очень помогает, когда вы продвигаетесь через следующие несколько шагов.

Мощность светодиодной ленты

Какой тип питания нужен для светодиодных лент? Для светодиодных лент всегда требуется 12 В постоянного тока.

Это самая простая часть, следующий шаг — это определение мощности. С таблицей ниже это не должно быть слишком страшно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности для светодиодных лент 12 В

Длина (Ft.)	Длина (в метрах)	30 светодиодов / м Мощность	60 светодиодов / м Мощность
1	0,3048	2,4	4,8
2	0,6096	4,8	9,6
3	0,9144	7,2	14,4
6	1,8288	12,15	20,8
9	2.7432	17.1	27.2
12	3.6576	22.05	33.6
16.4 (полный барабан)	5	27	40

Если вы используете более одного блока питания, просто отметьте длину полосы, которая будет выходить из каждой, чтобы найти нужный вам блок питания.

Светодиодные опции питания:

Подключение и подключение светодиодных лент

Здесь скетч из предыдущего пригодится, чтобы начать думать, где вы будете бегать по всем полосам.Был ли план запустить все полосы вместе в долгосрочной перспективе? Если ваша общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам нужно будет проложить параллельные провода от источника питания к отдельным полосам.

Как показывает наш эскиз, иногда вам может потребоваться подключить разветвители, идущие с разных направлений, к одному общему источнику питания. В этом случае вы уже будете использовать параллельные провода.

Подключение светодиодных лент при работе с несколькими катушками может быть непростым делом, но у нас есть руководство по питанию и монтажу , с которым вы можете ознакомиться, чтобы наметить настройку светодиодных лент.

Электроустановочные изделия: светодиодные соединители и сплиттеры

Подключение светодиодных лент будет необходимо для любого проекта полосы. У нас есть несколько полезных аксессуаров и руководств для подключения любых светодиодных лент.

Паяльная проволока и ваши собственные соединения? Обязательно следуйте нашему руководству по пайке, и наш рекомендуемый провод для полосок находится здесь.

Как подключить светодиодные ленты без пайки? Наши соединители EZ Click Strip отлично подходят для соединения полосок между концами, для прохождения промежутков между светодиодными полосами или для обхода узких углов.В нашем полном руководстве по разъемам для светодиодных лент показано, как использовать их для создания соединений, которые пригодятся для любого проекта на полосах.

Как подключить несколько светодиодных лент к одному источнику питания? светодиодных разветвителей позволяют легко подключить несколько полос к одному источнику питания! Разветвители полосы доступны с 2, 3 или 4 выходными каналами.

Светодиодные ленты с затемнением

Светодиодные ленты

обычно имеют диммер с линейной импульсной модуляцией.Эти диммеры подключаются к 12-вольтовой стороне системы и подключаются между полосами, как показано на рисунке.

Диммеры

с широтно-импульсной модуляцией популярны, поскольку они могут работать с любым трансформатором или источником батареи, им не требуется источник питания, который указан как диммируемый. Затемнение ШИМ обеспечивает плавное управление от самых тусклых до самых ярких настроек. Они доступны по цене и просты в настройке, что делает их лучшим вариантом для затемнения светодиодных лент.

Эти простые диммеры доступны в вариантах WiFi и Remote Control.Совместимые с WiFi диммеры работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).

У некоторых домовладельцев уже есть центральная система затемнения для их областей. В этих случаях владелец хочет управлять светом с помощью диммеров переменного тока, которые у них уже есть. Если вы хотите использовать такой диммер переменного тока, вам потребуется источник питания с регулируемой яркостью, как описано здесь.

Контроллеры

RGB (WiFi / Remote / Bluetooth) — Если у вас есть изменяющая цвет светодиодная лента RGB, тогда вам нужен 3-канальный контроллер RGB.Эти контроллеры контролируют красный, зеленый и синий каналы для смешивания цветов и создания эффектов изменения цвета полосы. Без этого устройства ваши светодиодные ленты RGB не будут работать правильно, поэтому не забывайте покупать их, если вы используете многоцветные светодиодные ленты.

Монтаж светодиодных лент

Клей на светодиодных лентах очень полезен при монтаже, но иногда есть что-то еще. Как и в случае большинства клеев, он плохо сцепляется с некоторыми поверхностями и может нуждаться в укреплении с течением времени.В этих ситуациях используйте одно из следующего:

Монтажная направляющая — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Эти алюминиевые профили содержат ваши световые полосы и имеют все необходимое для монтажа. Светодиодные полосы прилипают к нижней части дорожки с линзой, защищенной от ультрафиолетового излучения, которая скользит по верхней части для рассеивания света.

Следуйте этому руководству, чтобы правильно установить светодиодные ленты!

Ищете с чего начать?

Это много информации наверняка.Если вы новичок в светодиодных лентах, то ваша голова, вероятно, изобилует информацией, и у вас остается больше вопросов. Если это так, задайте себе эти простые стартовые вопросы, которые помогут вам разобраться с приведенным выше руководством, чтобы найти лучшие светодиодные ленты и запчасти для вас!

1. Что вы будете освещать?
2. Где они будут установлены?
3. Вы хотите приглушить свет?
   1. с пультом?
   2. с настенным выключателем?
4. Какой общий вид вы хотите достичь?
5. Какой цвет предпочтительнее?
6. Какие материалы я освещаю?
7. Какие еще огни в этом районе и какого они цвета?

Начните прямо сейчас!

,

Как подключить светодиодную ленту к источнику питания Если вы новичок в области светодиодных лент, но хотите запустить и запустить их, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на светодиодной полосе, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и источник питания, способы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания.

Большинство светодиодных лент работают на постоянном напряжении низкого напряжения.Общие используемые напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, соответствующее напряжению светодиодной ленты. Пониженное напряжение на светодиодной полосе приведет к тому, что светодиодная полоса будет работать с меньшей яркостью или вообще не будет излучать свет, а перенапряжение сожжет ваши светодиоды.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист спецификаций светодиодной ленты, в котором обычно указывается ток или потребляемая мощность по длине.

Если оба эти условия соблюдены, говоря электрически, мы готовы идти.

Руководство по подключению светодиодной ленты Waveform Lighting Таблица

Далее нам необходимо выяснить, являются ли блок питания и светодиодная лента физически совместимыми с точки зрения разъемов и штекеров. Поскольку светодиодные ленты и источники питания имеют различные типы соединений, это может немного запутать. Итак, чтобы помочь пролить некоторый свет (каламбур!), Мы составили таблицу ниже.

Нажмите здесь, чтобы загрузить загружаемую версию PDF, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту таблицу:

Сначала определите тип соединения, используемого на «стороне источника питания» (заштриховано зеленым). Затем определите тип подключения, используемый на «стороне светодиодной ленты» (закрашен синим цветом). Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей установке. Например, если у вас есть «Открытые провода» на вашем блоке питания и «Розетки постоянного тока» на вашей светодиодной полосе, обратитесь к нижнему правому квадрату на диаграмме.

Фотография и текст внутри квадрата описывают, как достигается соединение, а также аксессуары и компоненты, которые вам понадобятся. См. Ниже для дополнительной информации:

Определение выходного разъема источника питания (заштриховано зеленым)

Начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Наиболее распространенный разъем — это штекер постоянного тока, например, используемый в источниках питания Waveform Lighting FilmGrade:

В других случаях, например, с источниками питания Meanwell, вилка может вообще отсутствовать — только два провода, отмеченные красным и белым:

Оба типа могут быть настроены для работы со светодиодной полосой, но методология подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться вперед.

Затем проверьте тип соединения на светодиодной полосе (закрашена синим цветом).

Почти все светодиодные ленты имеют медные прокладки, помеченные (+) и (-) на самой полосе. Это где электрические входы в конечном итоге должны быть пропущены. В зависимости от вашей конкретной ситуации вы можете столкнуться с тремя различными сценариями.

В первом сценарии (первый ряд диаграммы), если вы разрезали какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели всю катушку, производитель, скорее всего, предоставил несколько проводов, уже смонтированных на концах светодиодной ленты. Провода могут быть либо открытыми проводами с оголенным проводом (второй сценарий), либо заканчиваться розеткой постоянного тока (третий сценарий). Если вы порежете светодиодную ленту на более короткие сегменты, у вас получится хотя бы один сегмент, который подпадает под первый сценарий.

См. Таблицу выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Имейте в виду некоторые основные принципы электроники: конечная цель — подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной колодке, а также отрицательный или заземляющий (обычно черный или белый) вывод постоянного тока источника питания на (-) медную прокладку.

Преобразование медных прокладок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, вы, скорее всего, получите медные прокладки без проводов. Во многих учебных пособиях и учебных видеофильмах сразу же будут предлагаться паять провода на этих медных контактных площадках для достижения электрического соединения.Но пайка не для всех. Это может быть грязно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать разъемы без пайки. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода имели надежный контакт с медными контактными площадками. Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же за несколько секунд вы можете преобразовать медные прокладки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто отсоединить защелку, чтобы освободить и снять светодиодную ленту с разъема.

(у нас также есть паяные разъемы для соединения двух сегментов светодиодной ленты.)

Должны ли секции светодиодных лент быть подключены «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту в «серии» или подключить к двум сегментам независимо к одному и тому же источник питания.

Как правило, «серия» будет более простой, но может привести к некоторым проблемам с падением напряжения.Смотрите здесь для углубленного анализа преимуществ и недостатков каждого подхода.

Где я могу приобрести аксессуары для подключения моих светодиодных лент к источнику питания?

Мы предлагаем аксессуары для продажи прямо в нашем магазине. Смотрите ниже ссылки.

Закупка PN 7095 (Адаптер постоянного тока)

Закупка PN 7094 (Адаптер переменного тока женщины)

Закупка PN 3070 Соединитель без пайки

Другие сообщения

Все, что нужно знать под освещением шкафа

Под освещением шкафа — очень удобное и полезное приложение для освещения.Однако, в отличие от стандартной ввинчиваемой лампочки, установка … Подробнее

В чем разница между CCT и CRI?

До того, как энергосберегающее освещение стало массовым, выбрать лампу было довольно просто. Лампа на 40 Вт не дает вам достаточно… Подробнее

Являются ли светодиодные лампы универсальным отходом? Как правильно утилизировать светодиодные лампы

Светодиодные лампы — это последнее новшество в энергосберегающем освещении и предлагают захватывающие преимущества, начиная от электрической эффективности и заканчивая … Подробнее

Почему ваше освещение выглядит плохо — 5 возможных причин

Если вы когда-нибудь задумывались, почему ваше освещение просто не выглядит хорошо, вы не одиноки.С распространением энергосберегающего освещения, кон … Подробнее

Вернуться к блогу Освещение формы волны

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным осветительным применениям, а также подробные статьи по цветовой науке.

Обзор осветительных приборов Waveform

,

разъемов для светодиодных лент: альтернатива пайке

Чтобы избежать повреждений и большого разочарования, любой, кто планирует установить светодиодные ленты, должен сначала знать, как лучше всего подключиться к полосам. Если установлено плохое соединение, свет мигает, неожиданно или хуже выключается, не работает вообще. К сожалению, на этом этапе совершается много ошибок, но хорошая новость заключается в том, что проблемы с подключением легко исправить или избежать с помощью правильных разъемов.

Светодиодные соединители в этом руководстве помогут вам:

1. Соедините две полосы вместе, чтобы сделать длину более длинной
2. Запустите промежуток между вашими стрип-фонари
3. Подключите провода питания к светодиодной полосе
4. Сделать небольшие соединения по углам

Разъемы для светодиодных лент

обеспечивают быстрое решение, позволяющее избежать необходимости использовать паяльник.Если у вас есть паяльник или вы хотите его купить, то мы рекомендуем пайку как наиболее надежный вариант. На самом деле, вот краткое руководство по пайке ваших светодиодных соединений.

Несмотря на то, что пайка очень надежна, это может занять много времени, если у вас много разных соединений. Вот почему разъемы со светодиодной полосой без припоя творят чудеса, облегчая многочисленные подключения. В этом уроке мы расскажем, как правильно использовать разъемы стрипов, чтобы они в полной мере использовали.

2-контактный и 4-контактный светодиодные разъемы полосы

Существует два различных типа подключения для герметичных разъемов EZ Click для светодиодных лент.Двухштырьковые светодиодные соединители используются для одноцветных полос. Они требуют только двухпортового соединения, так как им просто нужно одно положительное и одно отрицательное соединение.

4-контактные разъемы по размеру и форме идентичны 2-контактным, но содержат 4 контакта, которые соответствуют точкам подключения на RGB (изменяющих цвет) полосовых лампах. Четырехполюсные RGB-разъемы имеют одну общую положительную линию, а также разъемы для каждого из красного, зеленого и синего светодиодов, так что ими можно управлять по отдельности для создания ассортимента разных цветов.

Существуют 2- и 4-контактные версии следующих разъемов для светодиодных лент:

• Полосы на полосы: Легко соедините полосы конец в конец, чтобы сформировать более длинную полосу.
• Strip-to-Wire: Подключите к вашей полосе и проложите провода на другом конце, чтобы подключиться к источнику питания или к другому источнику света, если у вас есть зазор в вашей светодиодной цепи. Разъемы для прокладки проводов продаются с 6-дюймовыми проводами.

Для водонепроницаемых и не водостойких полос!

Единственным другим вариантом для разъемов является выбор IP67, если у вас есть водонепроницаемая полоса, или вариант IP20, если у вас есть полоса IP20.Разъемы IP67 стоят выше, поскольку они составляют силиконовое покрытие, которое является единственным отличием между ними. Однако они не подойдут, если вы приобретете неправильный разъем, поэтому убедитесь, что разъем соответствует правой полоске.

Подключение к светодиодным лентам

Разъемы легко подключаются к отрезанному концу полосы. Разъем будет иметь 2-4 острых зуба, торчащих прямо вверх, полоса будет скользить над этими зубцами:

1. Обязательно поднимите прозрачную пластиковую крышку и вставьте полоску до упора в заднюю крышку, она должна находиться под самой нижней прозрачной лапкой, как показано на рисунке.
2. Как только он дойдет до упора, нажмите на язычок вниз, чтобы каждая сторона защелкнулась на месте.
3. После того, как вы нажмете на нее, зубы должны пробиться сквозь дно медных прокладок на полоске, создавая прочное соединение. Я поднял вкладку, чтобы показать вам, как зубы пронзают медные точки соединения.

Это должно обеспечить прочное соединение, которое будет продолжаться. Чрезвычайное натяжение полоски, очевидно, вытянет ее, но кроме этого, это качественная связь с вашей полосой! * В качестве дополнительного примечания вам не нужно удалять силикон с водонепроницаемых полос, некоторые разъемы требуют этого, но щелчки EZ этого не делают!

Соединительный разъем для проводов

Эти разъемы без пайки лучше всего работают с многожильным проводом 20 AWG.Нет необходимости зачищать провода перед подключением.

1. Убедитесь, что подняли прозрачную крышку и сдвиньте провода как можно дальше. Удостоверьтесь, что вы цветовой код ваших проводов или убедитесь, что они все выстроились Мы используем красный для положительного и черный для отрицательного. Разъемы RGB будут иметь 4 провода, как указано ранее.
2. После того, как провода находятся над канавками, нажмите на крышку. Для проволочной стороны лучше всего использовать набор плоскогубцев, чтобы помочь полностью защелкнуть разъем, это требует некоторого усилия!
3. Если у вас возникли проблемы с перемещением проводов, попробуйте сначала протолкнуть провода в пазы, чтобы они не сдвинулись, когда вы пытаетесь закрепить крышку.
4. Теперь у вас есть надежное соединение с проводами, и вы можете подключить их к источнику питания или к другому участку полосы!

Вот краткое видео, в котором используются два описанных выше процесса для подключения светодиодной ленты к источнику питания без пайки!

Типы светодиодных соединителей с EZ 5050 Strip Connector

Соединение между полосами

Есть две более короткие полосы, которые вы хотите соединить вместе, чтобы сделать более длинную полосу? Пока вы находитесь в пределах максимальных ограничений пробега (32.8 футов для высокой плотности и 16,4 фута для стандартной плотности) это можно легко сделать с помощью одного разъема для прокладки!

Запустите больший разрыв в вашем приложении

Скажем, мы делаем кухонный проект в подкабинете, и вы хотите преодолеть промежуток между вашей плитой или раковиной. Для этого вам понадобятся только два соединителя типа «полоса к проводу» и достаточное количество многожильных проводов 20-го калибра для прокладки вашего зазора. Вы поместите разъем на конец каждой соединяемой полосы, а затем подключите провода к канавкам, как показано выше.

Угловые соединители со светодиодной лентой

Это можно сделать точно так же, как описано выше, но обычно это очень маленькие секции, поскольку цель состоит в том, чтобы повернуть острый угол на угол, который гибкие полосы не могли бы согнуть. Все, что вам нужно, — это два соединителя «полоска-провод» и достаточное количество проводов, чтобы повернуть за угол.

EZ ClickTight Советы и устранение неполадок

1. Если вы испытываете какое-либо мерцание на полосе или оно не горит, вероятно, существует проблема с подключением.Убедитесь, что зубцы прокалывают сквозь полоски и что ваш провод вдавливается в пазы.
2. Другая распространенная проблема — перепутывание проводов. Полярность имеет значение, поэтому убедитесь, что все ваши провода имеют одинаковые следы на полосе! (от положительного к положительному, от отрицательного к отрицательному)
3. Убедитесь, что вы используете совместимые полосы, они работают с нашими 12V светодиодными гибкими полосками. Они будут работать и с другими 10-миллиметровыми светодиодными гибкими полосами, и для работы потребуется многожильный провод. Если вы используете эти части, вы должны быть в порядке.
4. Если вам нужно закрыть соединения, потому что вы находитесь во влажной зоне, я бы порекомендовал установить термоусадку на весь разъем. Мы используем термоусадку на ½ дюйма, чтобы это работало здесь.

При этом вы должны быть готовы к любой комбинации соединений полоса-полоса или полоса-провод. Если вам нужно быстро освежить информацию о светодиодных лентах и ​​о том, как их подключить и подключить, посмотрите здесь … если не стесняйтесь, проверьте разъемы, нажав на изображение ниже!

,

Руководство по покупке светодиодных лент

Светодиодные полосы становятся все более популярными для домашнего освещения. Скорее всего, вы слышали аргумент в пользу светодиодов над лампами накаливания и даже галогенными лампами: они более эффективны, ярче, долговечнее, они не выделяют много тепла, их легко контролировать и программировать … список можно продолжать и продолжать. Светодиоды поставляются в чрезвычайно компактных упаковках, которые долговечны и устойчивы к ударам, благодаря чему их можно использовать различными способами.

Одним из все более популярных способов является светодиодное освещение . Линейное (полосовое) освещение стало очень популярным и становится доступным вариантом как для коммерческого, так и для бытового освещения. Приобретение светодиодных лент может показаться относительно простым, но есть много вещей, которые необходимо учитывать, чтобы убедиться, что вы получаете правильный тип освещения для ваших нужд. Следуйте этому посту, пока мы рассмотрим важные факторы, касающиеся освещения светодиодных лент, и пройдемся по всей линейке светодиодных лент.

Типы светодиодных лент

Категория светодиодных лент — это широкая категория, которая включает все типы светодиодных лент. В зависимости от того, как вы планируете использовать светодиодные ленты, вам может понадобиться один тип поверх другого. Например, светодиодные гибкие ленты IP65 лучше подходят для наружных и влажных помещений, поскольку имеют защитное покрытие, которое делает их водонепроницаемыми. Ниже приведено только краткое описание каждого вида светодиодных лент, в этом руководстве они будут более подробно описаны позже, поскольку в некоторых из этих категорий есть несколько типов полос.

• DC Гибкие светодиодные ленты — Эти гибкие полосовые светильники с питанием от 12 В пост. Они предлагаются в водонепроницаемых вариантах и ​​поставляются в 30 светодиодах / М или 60 светодиодах / М.
• AC Flex Flex Strips — Гибкие полосы света, которые идут прямо из вашей розетки. Просто подключите, и они готовы к работе.
• Светодиодный канатный светильник — Светодиодные многослойные светодиодные лампы в стандартной упаковке для канатного освещения.
• Высокопроизводительные светодиодные ленты — Светодиоды высокой мощности от Cree, Luxeon и Nichia установлены на жесткие полосы с встроенными драйверами и схемами.

светодиодов / длина

При покупке светодиодных лент важно учитывать количество светодиодов на длину. Для получения более ярких результатов и более высокого качества света вам следует искать полосовые светильники с наибольшим количеством светодиодов на фут (метр, ярд и т. Д.). Если светодиоды расположены слишком далеко друг от друга по полосам, они могут производить пятнистое освещение вместо чистой, постоянной линии света.Это может сбивать с толку, так как производители используют разные единицы измерения для рекламы этого. Я бы порекомендовал придерживаться определенного измерения, а затем преобразовать все остальные измерения, чтобы увидеть, какие полосы имеют больше светодиодов на единицу измерения. Обратите внимание, что это не единственный фактор, определяющий яркость и качество света. Например, наша светодиодная веревочная лампа имеет больше светодиодов на фут, чем наши светодиодные гибкие полосы постоянного тока, но они тусклые светодиоды и намного более заметны, чем гибкие полосы, поэтому всегда проверяйте также яркость светодиодов.

Светодиодная лента Яркость

Поскольку технология светодиодов продолжает совершенствоваться, светодиодные ленты продолжают расширять свои возможности. Это не означает, что все полосы будут очень яркими, в некоторых случаях вы можете даже не захотеть, чтобы свет был слишком ярким. Примером этого может быть акцентное освещение внутри полки.

Яркость светодиодов измеряется в люменах. В зависимости от того, как вы используете светодиодные ленты, вам, вероятно, понадобится определенный уровень люменов. Для акцентного освещения вам, вероятно, не понадобится ничего более яркого, чем 200 люменов на фут, но для других применений, где вы хотите больше света, это зависит только от ваших личных предпочтений того, насколько яркими они вам нужны.Итак, убедитесь, что вы приняли к сведению люмен / длину вместе со светодиодами / длину, поскольку это сильно повлияет на качество света и тип света, который излучает полоса.

светодиодных лент цвета

Наши светодиодные ленты бывают разных цветов, а также многоцветных (RGB). Самые простые светодиодные ленты — это наши единственные цвета, которые излучают только один фиксированный цвет. Мы предлагаем их в следующих вариантах: теплый белый, нейтральный белый, холодный белый, красный, зеленый, синий, желтый и ультрафиолетовый (УФ).

Изменяющие цвет полоски называются полосками RGB. Эти светодиодные фонари могут отображать любой красный-зеленый-синий комбинационный цвет. Эти полосы требуют контроллера для изменения цвета в вспышки или остаться на один выбранный сплошной цвет. Посмотрите ниже, чтобы увидеть, как работают эти фонари и выглядят.

Цветовая температура

Цветовая температура — это то, как мы различаем различные белые цвета, которые может давать светодиод. Температура показывает, насколько «теплый» или «холодный» свет появляется.Температура измеряется в градусах Кельвина с более высокими темпами, представляющими холодные цвета (голубоватый оттенок), и более низкими темпами, представляющими более теплые цвета (желтоватый свет, который можно ожидать от лампочки). Смотрите ниже для более наглядного объяснения.

Установка светодиодных лент

Покупая световые полосы для приложения, вы всегда должны иметь представление о том, как вы будете их монтировать и устанавливать. Для некоторых полос, таких как светодиодные гибкие полосы DC, это так же просто, как выставить клейкую подложку и приклеить их на чистую поверхность.Другие установки могут быть намного более сложными для монтажа, резки и монтажа полос вместе. Вот некоторые факторы, которые вы всегда должны иметь в виду, мы подробнее остановимся на этом посте, когда будем говорить о каждой отдельной полосе:

• Узнайте общую длину необходимых светодиодных лент
• Узнайте, сколько будет разрывов в светильниках или сколько отдельных полос вам нужно
• Узнайте ваши требования к питанию и напряжению для полос
• Гибкость светодиодных лент
• Долговечность Светодиодные ленты: нужна гидроизоляция?
• Решите, нужны ли другие компоненты, такие как разъемы или дополнительный провод.
• Решите, как вы будете затемнять, контролировать или программировать полосы, которые вы установили

Светодиодная лента

Еще одним ключевым фактором при настройке светодиодных лент является знание мощности.Для начала вам нужно узнать мощность системы, которую вы хотите настроить. Здесь, в LEDSupply, мы предоставляем вам мощность на длину полосы, поэтому легко узнать, какой будет общая мощность, когда вы узнаете, сколько у вас линейных футов. Определение общей мощности не только поможет вам найти подходящий источник питания, но и даст вам знать, сколько электроэнергии вы будете использовать с вашей новой установкой.

Когда вы знаете общую мощность, вы готовы найти источник питания. Вам понадобится блок питания для всех наших полос, кроме опций Plug & Play (полоски AC5050 и светодиодная веревочная подсветка).В полоски Plug and Play встроен шнур питания с переключающим трансформатором в линию, поэтому нет необходимости в дополнительном источнике питания.

Первое, что нужно при поиске источника питания, это знать, какое входное напряжение требуется для ваших светодиодных лент. Полосы, найденные в LEDSupply, могут быть подключаемыми, 12 В или 24 В постоянного тока… просто убедитесь, что вы знаете, что нужно вашей полосе, и найдите источник питания с этим выходом. Во-вторых, убедитесь, что мощность блока питания как минимум на 10% выше мощности, которую потребляют ваши светодиодные ленты.Если на блоке питания нет указанной мощности (она всегда будет на нашем сайте), стоит отметить, что: Выходное напряжение x Amperage = Мощность вашего блока питания.

Покупка светодиодных лент у LEDSupply

Теперь, когда мы рассмотрели некоторые основы покупки светодиодных лент, пришло время взглянуть на конкретные полосы, которые мы несем. В оставшейся части поста я рассмотрю каждую полоску в надежде помочь вам решить, какая полоска лучше всего подходит для вашего приложения. Это самый важный раздел этого поста, так как он поможет вам найти полосы, наиболее подходящие для ваших нужд, и будет содержать всю информацию, необходимую для их настройки и завершения вашего проекта.

DC светодиодные гибкие ленты

Эти 12-вольтные гибкие светодиодные ленты являются наиболее популярным продуктом для домашнего освещения проектов DIY и ремонта. Тысячи клиентов и подрядчиков, как и вы, находят эти светильники чрезвычайно полезными как для рабочего, так и для акцентного освещения по всему дому. Также предлагается множество дополнительных аксессуаров, чтобы сделать эти полоски очень удобными для пользователя.

Что делает их такими простыми в использовании?

Полосы изготовлены с двухсторонней клейкой подложкой 3M для легкой установки.Во-вторых, они сидят с очень низким профилем: 10 мм в ширину и 3 мм в высоту! Они выделяют мало тепла, поэтому идеально подходят для работы в тесных условиях. Полосы предлагаются с шагом 3 фута до полной катушки, которая составляет 16,4 фута (5 метров), но у них есть линии разреза вдоль полосы, чтобы вы могли выполнять более точные измерения.

12VDC Powered

Полоски должны иметь вход 12 В пост. Освещение низкого напряжения делает его безопасным для новичков. Это не только делает проводку и соединения более безопасными, чем прямое сетевое напряжение переменного тока, но также делает его таким, чтобы вы могли питать их от батарей! При питании дома просто убедитесь, что вы используете источник питания или трансформатор, который будет выдавать 12 В постоянного тока и достаточную мощность для вашей длины полосы.

Водонепроницаемые полоски

… или нет

Эти гибкие ленты предлагаются в двух разных стилях. Водонепроницаемые светодиодные ленты IP65 отлично подходят как для внутренних, так и для наружных работ. Благодаря тонкому силиконовому слою на верхней части гибкой полосы, эти светодиоды могут противостоять элементам. Водонепроницаемые полосы рекомендуются для наружного освещения, освещения бассейна / патио, освещения ванной комнаты и освещения под шкафом, где может накапливаться влага или пыль.

Гибкие полоски также выпускаются в стиле IP20, который в основном представляет собой полосу IP65 без защитного силиконового слоя.Эти полоски отлично подходят для областей, где вам не нужно беспокоиться о попадании воды или пыли на полосу и ее компоненты.

Стандарт 30 светодиодов / М или Высокая плотность 60 светодиодов / М

Гибкие ленты DC имеют два различных варианта плотности. Полоски стандартной плотности имеют 30 светодиодов / м, а их более яркие обновления, полоски высокой плотности, имеют двойные светодиоды, 60 на метр! Очевидно, что те, кто ищет самый яркий свет, должны мигрировать на полосы высокой плотности, но будьте осторожны, чтобы посмотреть на различия между вариантами в таблице ниже.

Плотность	Количество светодиодов	Люмен	Мощность (на катушку)	Cuttable	Макс. Выполнить
Стенд. (SD)	30 / Метр	540 / M	27 Вт	Каждые 4 дюйма	32,8 фут.
Высокий (HD)	60 / Метр	1080 / M	40 Вт	Каждые 2 ″	16.4 фута

Гибкие полоски стандартной плотности

отлично подходят для использования в условиях ограниченного пространства или при непрямом акцентном освещении. Они явно не так интенсивны, как более высокая плотность, поэтому они лучше подходят для приложений, где меньше света, тем больше. Примерами этого являются освещение полки, подсветка и другое мягкое акцентное освещение.

Одно большое преимущество 30 светодиодов / полос М — это то, что они могут быть подключены друг к другу до конца в 32 фута… Вдвое больше, чем высокой плотности. Это определенная выгода для источников света, помогающая тем, кто решает, что им нужно больше длины, и не заботиться о яркости.

Помните, как мы говорили о качестве света ранее и как оно зависит от яркости светодиодов, а также от плотности светодиодов (LEDs / M)? Хорошо, полоса высокой плотности использует тот же самый точный диод на полосах, но удваивает количество, таким образом, обеспечивая качественный свет, намного более сильный, чем полосы стандартной плотности.

Ленты высокой плотности — это значительное улучшение по сравнению со стандартной плотностью, если вы хотите увеличить светоотдачу. Это в основном для тех приложений, где бухты с более высокими потолками требуются больше света или если вы используете их в качестве основного источника света в определенной области.Световой поток является фантастическим для освещения всех видов задач, и вы, вероятно, даже захотите, чтобы диммер настраивался при необходимости.

12-вольтовые светодиодные гибкие ленты очень просты в использовании. Однако есть много вариантов, которые могут сделать задачу непосильной для некоторых. Если вам интересна эта светодиодная лента, и вы хотите больше узнать о ее настройке, следуйте нашему Руководству по установке светодиодных лент 12 В. Это руководство относится только к DC Flex Strips и содержит всю информацию и полезные аксессуары, которые вам понадобятся для настройки ваших светильников!

AC LED Flex Flex Strips

Мы также предлагаем опцию переменного тока в 5050 SMD светодиодных лент.Они немного шире, чем полосы постоянного тока, так как они имеют ширину 9/16 дюйма и высоту 1/4 дюйма. Не беспокойтесь об увеличении размера, так как они дают много света с 20 светодиодами на фут, выделяя 180 люмен в этом диапазоне. Лучшая часть? Это полоски «включай и работай», просто купи нужную длину, подключи, и эти дети готовы к работе!

Другим большим преимуществом стиля 5050 является то, что они могут работать непрерывной длиной до 150 футов и могут быть обрезаны каждые 18 дюймов! Благодаря этому вы можете работать с длинными отрезками без каких-либо разрывов и даже обрезать полосу, если вам нужно установить ее на определенную длину! Если в вашем приложении есть зазор, вы легко можете выбрать перемычку с полосой на полосу, чтобы она соответствовала зазору и обеспечивала бесперебойную работу света.

Монтаж не так прост, как у гибких полосок DC, поскольку они не имеют клейкой основы. К счастью, они поставляются с монтажными зажимами (1 на 3 фута) для монтажа на поверхность. Для тех, кто не хочет иметь дело с клипсами или хочет, чтобы светодиодные ленты были очень узкими и прямыми, 3-футовые монтажные направляющие были бы хорошим выбором для установки светодиодных лент.

Если вы работаете на более длинных длинах (от 75 ‘и выше), будет хорошей идеей рассмотреть светодиодные ленты переменного тока. Эти полосы работают намного лучше на расстоянии, и нет необходимости приобретать несколько блоков питания и диммеров, так как они могут работать прямо от напряжения сети 110-120AC.Взгляните на наш обзор AC5050, в котором более подробно рассматривается использование этих ламп.

Светодиодная веревочная лампа

Хорошо, теперь мы перешли мимо гибких полосок и получили немного другой тип линейного светодиода — светодиодный канатный свет. В отличие от плоских, похожих на ленты гибких полос, этот светодиодный светильник Rope заключен в круглый резиновый пластик диаметром 1/2 ”. Корпус обеспечивает водостойкое освещение веревки, которое может изгибаться во всех направлениях и имеет всенаправленные светодиоды. Это означает, что в отличие от светодиодных гибких лент, которые излучают верх, эти светодиодные веревочные огни излучают вокруг всей веревки, нет задней стороны или области, где вы не можете видеть свет.Rope Light не такой яркий, но отлично подходит для тусклого акцентного освещения или просто приятного прикосновения к внешней палубе, патио, саду и т. Д.

Этот светодиодный канатный светильник похож на гибкие светодиодные ленты переменного тока в том смысле, что он может подключаться прямо к стандартной настенной розетке и работать от 120 В переменного тока. Они не выделяют тепла и расходуют очень мало энергии, так как их мощность составляет , 0,77 Вт на фут . Светодиодный канатный светильник предлагается в теплых белых, холодных белых и синих тонах.

Веревка вмещает 12 светодиодов на фут, между которыми по дюйм.Выходная мощность люмена чрезвычайно ниже, чем у других наших линейных опций: 6,3 люмен / фут для холодного белого и 5,5 люмен на фут для теплого белого. Мы предлагаем веревочный светильник длиной 3, 9, 15, 30, 75, 105 и 150 футов. Как и светодиодные гибкие ленты переменного тока, веревочный светильник может быть соединен с перемычками, но может пройти весь путь до длиной 150 футов . Приобретая каждые 3 фута веревочного светильника, мы включаем зажим для крепления их в любом месте. Эти веревки выглядят как типичный свет веревки в том смысле, что вы можете определить, где расположен каждый светодиод, он не должен быть постоянным, ровным светом на всем протяжении.Освещение, которое выходит, отлично подходит для акцентирования определенных областей, но его недостаточно, чтобы быть отдельным освещением для комнаты.

Этот канатный светильник имеет большое значение и имеет номинальный срок службы 60 000 часов для белых и 100 000 часов для цветов. Они чрезвычайно долговечны и добавляют приятный штрих вашему месту. Используйте их в тех местах, где вам не нужен яркий свет или вам просто нужно что-то, чтобы привлечь внимание к части вашего дома или за ее пределами. Посмотрите на картинки выше, чтобы увидеть, как они обычно используются.

Высокопроизводительные светодиодные ленты

Последние три полосы, которые мы предлагаем, — это светодиодные полосы, которые дают много света. В отличие от вышеприведенных гибких полос и подсветки веревки, эти полосы имеют светодиоды для поверхностного монтажа средней и высокой мощности на более жесткой полосе.

Duo Strip

Светодиодная лента Duo — , произведенная здесь, в Соединенных Штатах, компанией LuxDrive . Если вы хотите сделать свой собственный светодиодный линейный светильник, это ваш световой двигатель для запуска.Duo содержит 48 диодов Nichia 757 на печатной плате 1 фут на 1 дюйм (PCB). Есть встроенные драйверы, которые сохраняют светодиоды безопасными, требуя только 24-вольтового входа. Каждая 1-футовая полоса Duo работает с мощностью около 8 Вт при мощности более 870 люмен!

Duo можно разрезать на более мелкие сегменты для гибкости дизайна. Каждые 3 дюйма имеется пунктирная линия разреза, показывающая, где ее можно разрезать на отдельные части с помощью резака для печатных плат (также работают резаки для бумаги) или ножниц.

Сегменты полосы, независимо от того, отрезаны ли короткие или полные длины, могут быть соединены до 8 футов одновременно. Это означает, что 8 полных полос Duo могут быть соединены последовательно от одного и того же источника питания. Если вы урежете полоски меньше, просто убедитесь, что общая длина светодиодных полос не превышает 8 футов.

Duo предлагается в широком диапазоне цветовых температур (CCT) от 2700K до 6500K. Если вам нужен цвет, у Duo есть красный, желтый, зеленый и синий.

Хотите верьте, хотите нет, но в дуэте есть даже специальные светодиоды для садоводства.Варианты садоводства Nichia 757 доступны как в 3000K, так и в 5000K. Эти светодиоды имеют очень широкий выходной спектр, который идеально подходит для выращивания.

ElaraStrip

Эта низкопрофильная полоса высокой яркости имеет размер 12 «x .45» и имеет 9 высококачественных мощных светодиодов Nichia на жесткой полосе со встроенной схемой и драйверами. Низкопрофильные светодиоды располагаются на полосе высотой около 0,15 дюйма, но дают угол обзора 120 градусов, поэтому вы можете упаковать эту полосу в труднодоступных местах, и она все равно будет обеспечивать освещение от наводнений.

Эти полосы продаются в 1 футовых секциях, но вы можете соединить 10 вместе за 10-футовую полосу. Хорошая часть этих полосок и их соединения состоит в том, что они уже поставляются с разъемами на конце, поэтому все, что вам нужно сделать, это соединить их вместе. Кроме того, вы также можете разрезать полоски пополам на 6 дюймов, если вам нужно, чтобы они поместились в определенном месте, обратите внимание, что вы можете разрезать их только пополам, если вы разрежете их в другом месте, полоса не будет работать. Это дает вам большой контроль при создании полосы высокой яркости нестандартной длины.

ElaraStrip можно приобрести в теплых белых, нейтральных белых, холодных белых, красных, синих и зеленых тонах. 9 светодиодов Nichia отличаются высоким качеством и излучают яркий свет при 200 люмен / фут . Эти полоски отлично подходят для линейных применений, где требуется более яркий свет. Они могут использоваться в бухтах и ​​для акцентного освещения, общего освещения, при освещении шкафа и отлично подходят для освещения стен. Они на самом деле используются в этом оборудовании под шкаф, которое мы продаем, которое называется LVL2 (на фото слева).При освещении типа бухты и акцента они могут быть слишком яркими, но не стоит беспокоиться, поскольку они имеют яркость 0-10 В и полностью совместимы с нашим настенным диммером 0-10 В. Если вы хотите затемнить, вам понадобится жгут проводов ElaraStrip, который подключается прямо к 4-контактному соединению в начале полосы, а затем имеет два набора проводных выводов для вашей входной мощности и вашего диммера.

Elara Strip легко подключается к источнику питания, потребляя 12-25 В пост. Тока и работая с мощностью 4,5 Вт на фут. Вы можете легко подключить питание, используя жгут проводов сверху, или у нас есть другой вариант в разъеме питания ElaraStrip, который подключается прямо к 4 контактам на конце полосы и имеет 2.5-миллиметровая розетка с цилиндрической головкой на другом конце, к которой можно подключить настольный блок питания. Для мощных светодиодных лент это очень легко, чтобы получить отличное качество, яркий свет.

Эта полоска идеально подходит для случаев, когда пространство ограничено, но вам нужно много света. Он очень низкопрофильный и имеет встроенные драйверы, поэтому вам не нужны громоздкие драйверы в приложении. Эта полоска также оснащена собственным терморегулятором, поэтому, когда светодиоды слишком горячие, это компенсирует это и охлаждает, благодаря чему вам не требуется громоздкий радиатор, если вы работаете в ограниченном пространстве.Имейте в виду, что это снижает яркость, так как немного затемняет светодиоды, поэтому, если вы хотите получить самый яркий свет, который вы можете получить, поместите его на алюминиевую плоскую планку или небольшой радиатор, чтобы контролировать тепло, чтобы автоматический терморегулятор не срабатывает, снижая эффективность полос.

LuxStrip

LuxStrip — это в основном ElaraStrip на стероидах, и одна из лучших его частей — это то, что он может быть полностью настроен на то, что вы хотите.Эта полоса 12 «x .95» может содержать 6 светодиодов на ваш выбор. Выберите один из вариантов Luxeon Rebel и Cree XLamp, а также цвета и оптику, которые вам нравятся. Это позволяет настраивать эти полосы для общего освещения, наружного освещения, световых полос для транспортных средств или для выращивания огней и подсветки рифовых аквариумов с различными доступными цветами.

LuxStrip продается в 1 футовых частях, которые могут быть соединены до 12 футов в длину. Они поставляются с соединениями на обоих концах для легкого подключения, как LuxStrip, но если вы соединяете планки и вам нужен зазор в вашем приложении, вы можете использовать жгут проводов Luxstrip и специальный жгут, чтобы соединить их вместе.Они также могут быть обрезаны каждые 2 дюйма для более конкретной длины, убедитесь, что полоса не обрезается меньше 4 дюймов, иначе она не будет работать правильно.

6 светодиодов на полосе могут работать при 350 мА, 500 мА и 700 мА, которые выбираются при проверке. Это означает, что мощность на ногу будет составлять 7-15 Вт в зависимости от выбранного вами тока. Это светодиоды высочайшего качества, и если вы используете их на максимуме для этой полосы (700 мА), они будут испускать 1000 люмен на фут! Схема встроенного драйвера включает регулировку яркости 0-10 В, так что при необходимости вы можете уменьшить яркость с помощью диммера низкого напряжения.При 700 мА LuxStrip будет работать довольно жарко, поэтому вам потребуется радиатор для рассеивания тепла, чтобы не перегореть светодиоды и схемы на плате. Мы рекомендуем использовать алюминиевую плоскую штангу для подложки, так как она сохраняет низкий профиль и защищает от избыточного тепла.

Стандартный источник питания 24 В постоянного тока идеально подходит для использования с LuxStrip и может быть легко подключен через жгут проводов LuxStrip или разъем питания LuxStrip Power, который поставляется с бочкообразным гнездом и вариантами диммирования / диммирования.Управляющее напряжение питания и диммирования подается от полосы к полосе с помощью низкопрофильного межплатного разъема на конце полосы и использует уникальное поляризованное соединение для надежной сборки.

Так что, в принципе, если вы ищете самую яркую полосу, то она для вас. Это может быть очень ярко и освещать любую область, в которой вы нуждаетесь. Под шкафами, за матовой линзой, высокими потолочными бухтами, какой бы линейной ни была площадь, эта полоска непременно даст вам высокую яркость и ее довольно легко настроить.Еще одним плюсом является то, что это единственная полоса, которая может использоваться с оптикой для управления освещением, если вам нужна полоса для фокусировки на определенной области. Эта полоса производства США поставляется с лучшими вариантами светодиодов среди ведущих светодиодов Cree и Luxeon. Так что повеселитесь с этой полосой и приспособьте ее так, как вам нравится, ведь выбор за вами.

Окончательный вариант руководства

Это как раз то, что нужно для пробега светодиодного освещения. Приобретение светодиодных лент не должно быть сложным процессом, если вы знаете, что искать.При покупке светодиодных лент вам необходимо убедиться, что вы знаете свои ограничения по области применения и области, а затем понимаете свои варианты установки, требования к питанию и цвета. С нашим ассортиментом полос и опций вы найдете то, что вам нужно для вашего проекта освещения. Помните, что мы всегда готовы поддержать вас по электронной почте ([email protected]) и по телефону (802-728-6031). Как всегда, не стесняйтесь делиться тем, что вы сделали с нашими лентами на наших страницах в социальных сетях, нам нравится видеть, что делается с нашими светодиодами, и это помогает вдохновлять тех, кто не уверен в силе и великолепии светодиодов.

,

РубрикаРазное

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
