Как подключить батарею к пластиковой трубе – как соединить, подсоединение батареи к пластиковой трубе

Содержание

как подсоединить батареи, соединение, как соединить, присоединение радиаторов полипропиленом

Содержание:

Благодаря качественной обвязке радиатора достигается значительная оптимизация работы системы отопления. Если включить в нее также запорно-регулирующую аппаратуру, обогревающий прибор будет работать надежно и эффективно.


Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

  1. Батареи.
  2. Трубы.
  3. Приборы отопления.
  4. Котлы.

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.


Монтаж радиаторов включает в себя следующие операции:

  • Подбор оптимального места установки.
  • Организация трубопроводной сети.
  • Коммутация батарей к трубам.
  • Проведение тестирования.
  • Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Особенности подключения полипропиленовых труб

Подробного рассмотрения заслуживает подключение радиатора отопления к полипропиленовым трубам, т.к. такой тип организации теплосети наиболее популярен в настоящее время. Вначале необходимо определиться, как соединить радиатор отопления с полипропиленовой трубой, и подготовить все необходимое для работы. В частных домах чаще всего применяется однотрубная или двухтрубная разновидность отопительных систем.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.


К недостаткам однотрубной схемы можно отнести следующие факторы:

  1. Нет возможности регулировать температуру приборов обогрева.
  2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
  3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

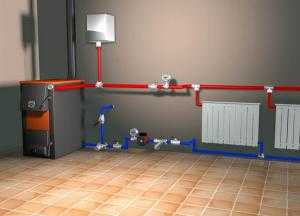

Двухтрубная

В этом случае для доставки нагретого теплоносителя используется одна труба (подача), а для оттока остывшей воды – другая (обратка). Для коммутации батарей используется параллельная схема: чаще всего таким образом оснащают частные дома и коттеджи. В отличии от однотрубной системы, в двухтрубной есть возможность регулировки температуры нагрева батарей, вне зависимости от их модели и этажа установки.

Какой радиатор лучше

Перед тем, как подсоединить радиатор отопления к полипропиленовой трубе, необходимо определиться, какие именно модели батарей будут использоваться.

Распространенные в настоящий момент разновидности батарей отличаются типом подключения, креплением и материалом изготовления:

  • Коммутация стальных радиаторов панельного типа осуществляется боковым или нижним способом.
  • Облегченные алюминиевые или биметаллические секционные приборы могут иметь общий или посекционный тип подключения. Присоединение радиаторов отопления к трубам осуществляется в этом случае сбоку. Удобнее всего использовать для этого материал из полипропилена.

Рекомендации по выбору:

  1. Квартиры с централизованной системой отопления желательно оснащать биметаллическими радиаторами, заменив ими габаритные и тяжелые батареи из чугуна. Дело в том, что в составе теплоносителя таких сетей нередко содержится вредная для чугуна щелочь.
  2. Для частных домовладений оптимальным вариантом будут стальные или алюминиевые приборы.
  3. В обычных квартирах с индивидуальным отоплением желательно применять алюминиевые или биметаллические радиаторы.

Как подсоединить и сделать обвязку радиаторов

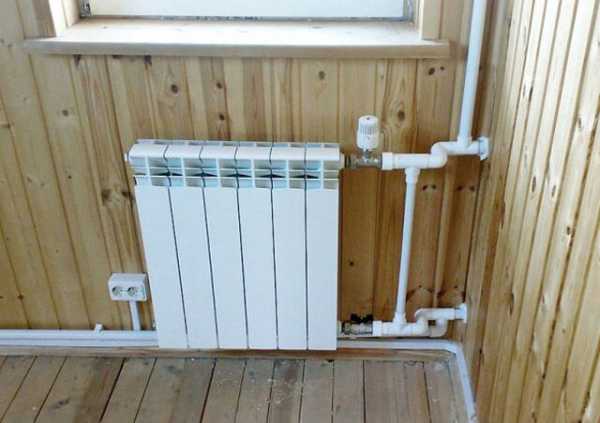

Подключение батарей отопления полипропиленом проводится с помощью шаровых кранов прямого или углового типа. При наличии опыта работы эта процедура обычно не занимает много времени. Стоимость всех этих комплектующих не очень высокая.


Обвязка осуществляется в следующей последовательности операций:

  1. Первым делом нужно вставить в мультифлекс муфты накидную гайку.
  2. Для того, чтобы обеспечить удобство крепления труб к стенам, важно правильно высчитать высоту их размещения. Что касается непосредственно фиксации, то для этих целей имеются специальные скобы, устанавливаемые на саморезы или гвозди.
  3. Для выполнения скрытой прокладки полипропиленовых труб внутри стен в продаже предлагаются специальные изделия. Выводить наружу их можно только в местах соединения радиаторов отопления с полипропиленовыми трубами.
  4. Чтобы выполнить крепление радиаторов к стене, применяют один из многочисленных вариантов крепежей, представленных в продаже. Наиболее надежным считается штыревое крепление. Подвешивание отопительных приборов на нужной высоте обычно проводится с помощью угловых кронштейнов. Панельные радиаторы, в отличии от секционных, комплектуются крепежными элементами. Чтобы надежно закрепить один радиатор средних размеров, вполне достаточно пары штырей или угловых кронштейнов.

Подсоединение кранов и последующее подключение

Краны к батарее подключаются таким образом:

  • Кран нужно разобрать, после чего накрутить на радиатор штуцер и накидную гайку.
  • Плотное закручивание обеспечивается применением специального ключа для «американок».

Подключение радиаторов полипропиленом, а также их последующая обвязка потребует наличия следующих материалов:

  • Нити для резьбы.
  • Уплотняющего соединительного материала.
  • Комплекта ключей.
  • Пакли и резьбовой пасты.

Качество и скорость подключения радиатора к полипропиленовым трубам увеличиться, если знать следующие подробности:

  • Дистанция между батарей и подоконником выбирается не меньше, чем 10 см. Если ее уменьшить, то это повлечет за собой изменение траектории движения потока нагретого воздуха, что снижает эффект отопления.
  • Между радиатором и полом должно быть 12-15 см, во избежание резких температурных колебаний.
  • Расстояние между задней поверхностью обогревающего прибора и стеной — от 20 мм.

Наиболее оптимальным местом установки батареи отопления является участок под окном: это обеспечит нагревание холодных потоков, проникающих с улицы. По возможности, радиаторы оставляются в неприкрытом положении, что при соблюдении других рекомендаций по установке позволяет приблизить КПД прибора к 97%. Если поместить прибор в нишу, его КПД падает до 93%. Использование частично закрытого экрана снижает этот показатель до 88%.

Полностью закрытый декоративный экран, применяемый для украшения не очень привлекательных чугунных радиаторов, может уменьшить коэффициент вплоть до 75%. Что касается применения полипропиленовых труб для подключения радиаторов отопления, которыми все чаще заменяются традиционные металлические, то это полностью себя оправдывает. В результате значительно облегчаются монтажные и обслуживающие работы, которые можно реализовывать самостоятельно.


teplospec.com

Трубы для батарей отопления


Какими трубами лучше подсоединять биметаллические радиаторы: стальными или пластиковыми

Вот и я решил поменять свой старые чугунные батареи, на что-нибудь поновее. Мой выбор остановился на биметаллических радиаторах, судя по всему они являются наиболее оптимальным вариантом в наше время, вытесняя чугун и алюминий с рынка. А можно совместить биметалл и пластиковые трубы, или лучше с железными трубами соединять? Подскажите пожалуйста. Алексей

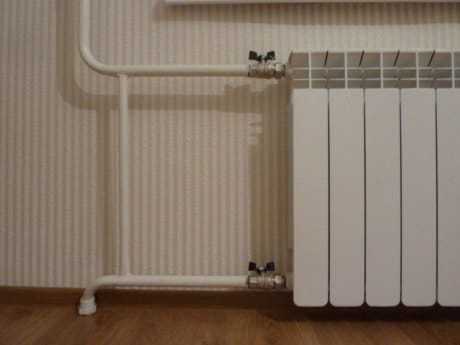

Теоретически, подключить биметаллический радиатор пластиковыми трубами можно. Материал труб и радиатора напрямую не контактирует, между ними всегда расположена нейтральная прокладка. Однако нужно ли?

Если у вас в квартире или доме разводка выполнена металлическими трубами, какой смысл переходить на пластик? Дополнительное резьбовое соединение и вставка в трубопровод элемента из другого материала могут снизить надёжность системы, а внесение серьёзных изменений в систему трубопроводов может быть замечено эксплуатирующей организацией с последствиями в виде штрафа и предписания восстановить «как было».

Наш совет: не мудрствуйте, используйте для подсоединения отопительного прибора трубы из того же материала, из которого изготовлены стояки. Железо — значит, железо.

Заменив радиатор отопления в многоквартирном доме, лучше оставить подводящие трубы в неизменном виде. Не стоит увлекаться и переходить на другой материал, заметно менять конфигурацию или сечение, это может нарушить работу системы

Кстати, утверждение продавцов оборудования, что биметаллические радиаторы «лучше всех» и вытесняют с рынка другие виды отопительных приборов — более чем спорно. На самом деле у всех типов радиаторов имеются как достоинства, так и недостатки, зачастую предназначены они для разных условий эксплуатации.

Практичные и экономные немцы предпочитают другим видам отопительных приборов стальные панельные радиаторы. Биметалл, алюминий и чугун можно встретить в Германии и соседних странах нечасто. Почему — тема для отдельного разговора

Преимущества биметаллического радиатора над чугунным неочевидны, за исключением более привлекательного внешнего вида и удобства вытирания пыли. Конечно, если старая батарея наполовину «заросла» кальциевыми отложениями и уже не греет, любой новый отопительный прибор будет за счастье. А вот замена чугунной батареи советского образца, если она нормально греет, с точки зрения теплотехники, вряд ли оправдана.

Во-первых, теплоёмкость и инерционность чугуна намного выше и он даёт более равномерное во времени и пространстве распределение тепла. Но в наших условиях это вряд ли минус. Во-вторых, отечественные батареи «не боятся грязи», менее чувствительны к качеству теплоносителя и наличию в нём механических загрязнений. В-третьих, стоят наши «гармошки» меньше, коррозионная стойкость выше, а служат они дольше. Кстати, в западных странах преимущества чугунных радиаторов ценят. Только стоят они там дорого и чугунную батарею не всякий может себе позволить.

Если абстрагироваться от дизайна и уборки, «чугуняке» можно предъявить только две претензии: невысокая (в среднем на 25% меньше по отношению к биметаллу) теплоотдача и медленный, из-за высокой инерционности, отклик на автоматическое регулирование. Хотя, в наших стандартных многоквартирных домах последнее вряд ли можно считать недостатком, да и пока что термоголовки в типовых квартирах — экзотика.

Среди выпускаемых отечественными предприятиями чугунных радиаторов можно найти вполне симпатичные. Стоят они подороже обычных, но и теплоотдача у них повыше

teploguru.ru

Трубы, применяемые при монтаже радиаторов.

Теперь о трубах, используемых при замене радиаторов в центральном отоплении. Если Вы живете в достаточно старом доме, который не имеет собственного индивидуального теплового пункта, с автоматической регулировкой температуры теплоносителя, про  трубопроводы из пластиков  и полимеров, для монтажа радиаторов следует просто забыть.

СНиП, в большинстве случаев, запрещает применение полипропиленовых, металлопластиковых и из сшитого полиэтилена труб в системах центрального отопления. В случае неисправности элеваторного узла, механически регулирующего температуру теплоносителя на вводе отопления в дом, в отопительную систему дома может начать поступать вода с сетевой температурой, до 120 градусов. Время работы полипропиленовой или металлопластиковой трубы при такой температуре – часы.

И даже в случае нормальной работы, по СНиП, в центральной системе отопления допускается кратковременное повышение температуры до 105 градусов. Не следует обманываться характеристиками в рекламных проспектах труб, где часто можно встретить срок службы 50 лет, максимальная температура 90, а то и 110 градусов. Эти параметры надерганы из разных условий работы.

Да, полипропиленовая или металлопластиковая труба спокойно проработает 50 лет. При эксплуатации с температурой до 70 градусов и умеренным давлением. А при температурах выше 70 градусов труба начинает стареть с катастрофической скоростью.  И, в конце концов, раванет.  А при разрыве полипропиленовой трубы в квартиру начинает вырываться мгновенно вскипающий при атмосферном давлении кипяток, а комната, в которой это произошло, превращается в пароварку. Вероятность такого события, в максимально плохом варианте,  очень мала, но такие случаи уже зафиксированы. И, к сожалению, со смертельными исходами.

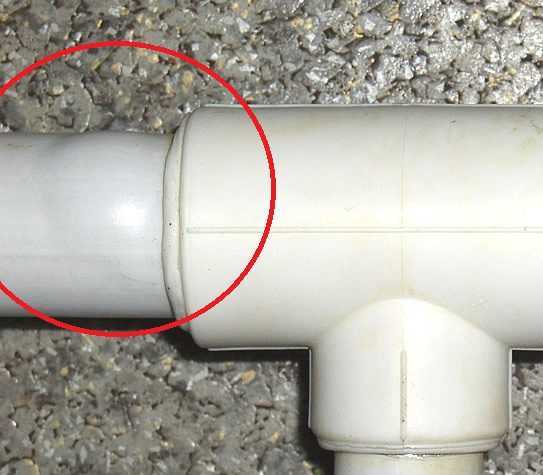

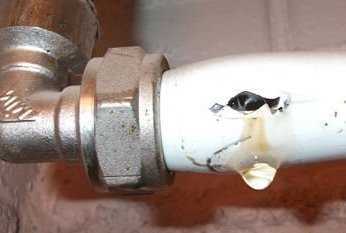

Чаще, к счастью, на полипропиленовых трубах вздуваются пузыри и трубопроводы успевают заменить до прорыва, или все происходит по более мягкому варианту. Но и подкапывающий кипяток, я думаю, мало кого устроит.  Полипропиленовые и металлопластиковые трубы боятся ультрафиолета и механических повреждений, поэтому своды правил по проектированию и монтажу  требуют для них скрытую прокладку, в штробах или коробах.

Металлопластиковые трубы в системах центрального отопления тоже зарекомендовали себя не с лучшей стороны. Особенно, когда монтаж радиаторов производят некомпетентные монтажники, используя компрессионные фитинги, затягиваемые ключами. Они неизбежно протекут. Так что, не стоит рисковать при выборе материала для трубопроводов. Только металлы.  Сталь, медь, нержавейка.

А металлопластик и полипропилен для установки радиаторов оставим для самых неквалифицированных монтажников и их невзыскательных клиентов.

Но необходимо учитывать — эти материалы используют действительно самые неквалифицированные, безграмотные сантехники. Качественного проведения работ от них ждать не приходится. И, скорее всего, результат будет удручающим.

В последнее время иногда можно слышать мнение, что медные трубы не подходят для установки в отопительных системах с алюминиевыми радиаторами. Это не более, чем заблуждение, распространяемое или коммерсантами, продвигающими полимерные материалы, или монтажными организациями, персонал которых не умеет работать с медью. Ни одного регулирующего документа, запрещающего устанавливать медные трубы в центральных отопительных системах, не существует. Разговоры об электрохимической коррозии, возникающей в паре медь-алюминий, тоже являются очень сильно притянутой за уши теори

www.teplo-ltd.ru

Подключение радиатора отопления к полипропиленовым трубам: схема, инструкция

На сегодняшний день трубы из полипропилена достаточно популярны при установке систем теплоснабжения. Но стоит отметить, что процесс их подключения непосредственно к приборам отопления отличается некоторыми моментами. Радиаторы здесь не являются исключением. Именно по этой причине нередко домашние мастера задаются многими вопросами относительно того, как произвести самостоятельное подключение радиатора отопления к полипропиленовым трубам.

Как правильно выбрать необходимый материал

Не будет лишним рассказать обо всех положительных качествах полипропиленовых труб:

  • доступность в стоимости;
  • высокие показатели долговечности из-за не расположенности пластика к процессу ржавления и откладыванию осадка;
  • отсутствие обязательной необходимости в покраске.

Однако при таких плюсах следует отметить, что далеко не все типы труб из данного материала подходят для монтажа отопительных систем. Почему? Специалисты подчеркивают, что трубы в обязательном порядке должны быть армированы. Армированный слой способен предотвратить основательное расширение трубопровода под воздействием различных температур.

Читайте также: Как правильно выбрать трубы для дренажа дачного участка

Также немаловажен тот факт, чтобы слой армирования был выполнен из алюминия, потому как стекловата способна насытить теплоноситель ненужным кислородом. Ненужным потому, что это явление впоследствии вызывает образование ржавчины на поверхности котлов и прочих составляющих системы теплоснабжения.

Подходящий вид труб в качестве установки снабжения отопления в помещении принято обозначать маркировкой РN-25.

Если говорить о диаметре, то наиболее подходящим является 25 мм.

Дополнительно потребуется позаботиться о приобретении фитингов, а именно:

  • муфта;
  • краны шаровые;
  • переходники для углов.

Процесс подключения радиаторов

Перед тем как подключить радиатор к трубе, потребуется подготовить схему системы. Здесь важно брать в учет возможность несколько типов подключения батарей, а именно:

  1. Однотрубный. Система отличается своей простотой и экономностью в отношении расходования материалов. Но применима она может быть лишь для обустройства помещений небольших размеров, потому как носитель тепла при переходе к последней батарее также нагревает и промежуточные секции, а это обозначает неравномерность их прогревания.
  2. Двухтрубный. Здесь также имеет место последовательное подключение, но горячий теплоноситель туда и обратно протекает по двух отдельным трубопроводам. Это благоприятствует тому, что прогревание батарей совершается более-менее равномерно.
  3. Коллекторный. Этот метод считается наиболее эффективным, однако далеко не самым экономным. Основным принципом в данном случае выступает параллельное подключение сразу всех радиаторов посредством коллектора.

Читайте также: Куда нужно звонить, если прорвало трубу

Так, выбор должен отталкиваться от особенностей помещения, а именно количества комнат и их площадей. Когда тип системы определен, самостоятельно на схеме потребуется изобразить расположение батарей в том или ином помещении, а также фитинги и другие элементы.

Благодаря такой схеме будет возможно произвести расчет необходимого количества материалов и, конечно же, упростить последующую работу, связанную с монтажом системы.

Принцип монтажа радиаторов

Непосредственно перед тем, как произвести подсоединение радиатора к трубам, следует его установить.

Алгоритм монтажа радиаторов выглядит следующим образом:

  1. Нанесение разметки на места, где будут располагаться батареи. Здесь важно не забывать о требованиях СНиП, а именно:
    • расстояние между стеной и установкой составляет более 2 см;
    • расстояние между полом и установкой входит в диапазон от 10 до 15 см.
  2. Осуществление монтажа кронштейнов. Здесь к делу придется уровень строительный для максимально точного расположения прибора. Крепеж кронштейнов лучше всего производить дюбель-гвоздями.
  3. Произведение подвешивания радиатора.

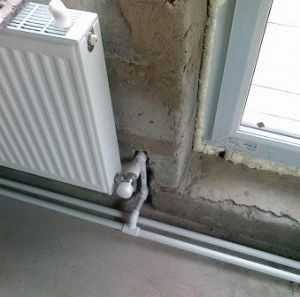

Согласно приведенной выше системе, осуществляется подключение всех имеющихся радиаторов.

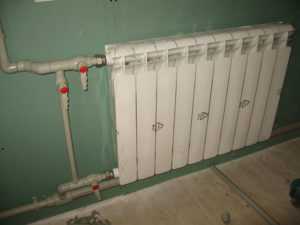

Соединение радиаторов с полипропиленовыми трубами

При подключении радиаторов с трубами следует опираться на следующую порядовку:

  1. Осуществление крепежа переходной муфты непосредственно к батарее. Здесь нужно помнить, что подключение радиаторов из алюминия с трубой, которая является полипропиленовая, происходит с помощью специальных муфт. Они отличаются от переходников, которые предназначены для батарей из чугуна.
  2. Подключение шарового крана, вентиля для регулировки или радиаторного клапана.
  3. Соединение крана с теплопроводом из полипропилена.

Согласно аналогичной схеме, осуществляется подсоединение выхода радиатора к трубопроводу.

Заключение

Подключение монтажа отопительной системы с применением труб из полипропилена практически ничем не отличается от трубопроводов других типов.

Единственная особенность здесь кроется в методе осуществления подсоединения труб непосредственно с фитингами, потому как этот процесс происходит посредством специального аппарата для сварки.

Помимо всего прочего, чтобы соединить сами радиаторы с трубопроводом, потребуется применить специальный переходник.

Читайте также: Какая маркировка стальных труб и расшифровка

Специалисты отмечают, что вовсе не обязательно прибегать к услугам профессионалов – при большом желании, в сочетании со старательностью и внимательностью, всю работу можно безошибочно выполнить своими руками, что основательно сэкономит семейный бюджет.

trubymaster.ru

Подключение радиатора отопления своими руками к двухтрубной системе

В качестве примера приводится подключение к стальному радиатору отопления теплопровода из металлопласта. Данная комбинация окажется наиболее выигрышной. И на эту сразу несколько причин: стальной радиатор обладает большим КПД, нежели его аналоги из других материалов, при своей работе способен использовать минимальное количество воды, а металлопласт долговечен и пластичен. Без огромного арсенала различных переходников и прочего комплектующего вы сможете выгнуть трубу отопления из металлопласта так, как вам нужно.

Описание подключения радиатора к существующей двухтрубной схеме отопления для удобства разобьем на несколько этапов.

Подготовка радиатора отопления перед подключением

Исходим из того, что вы уже закрепили радиатор на стену и пытаетесь понять, как его подключить. Определяемся с тепловыми контурами в вашем доме и определяем, откуда у вас течет теплая вода, а куда уже отработавшая: холодная.

Важное замечание: радиатор на стене должен висеть не строго горизонтально. Противоположная сторона от ввода должна быть приподнята как минимум на 5мм. В батареях отопления более 1м, перепад в сторону от ввода должен составлять не менее 1см. Это необходимо для отвода воздуха, но обо всем поподробнее.

Радиатор с двух сторон сверху и снизу имеет отверстия закрытые стандартными пластиковыми заглушками. Их нужно скрутить все, в обязательном порядке! В работе изделия из пластика долго вам не прослужат! Выкрутив заглушки, решаем, что будем вставлять в образованные отверстия.

Подключение ввода

Если ввод системы отопления расположен справа, закручиваем его в правый верхний угол и по аналогии с левой стороной. У нас используется труба из металлопласта. Чтобы подключить ее в стандартное отверстие в радиаторе, понадобится соответствующий металлический переходник. Поскольку труба ввода находится снизу, а место, куда ее нужно вкрутить – вверху, переходник должен быть угловым.

Вкручивается он особым образом, но сначала переходник лучше закрутить по-обычному и посчитать число оборотов до зажатия и фиксации в положении, при котором отверстие будет «смотреть» вниз. Запомните число, чуть позже оно пригодится. Выкрутив переходник, повторяем действие в обратном порядке, но уже по всем правилам сантехники. Резьбовое соединение нужно уплотнить.

Используем для этого сантехнический лен.

Наматываем его ровной нитью по резьбе переходника.

Но и это еще не все!

Поверху резьбы и намотанного лена намазываем шамотную глину (или силиконовый герметик).

Приобрести ее можно в магазинах сантехники. Поставляется глина в тюбиках.

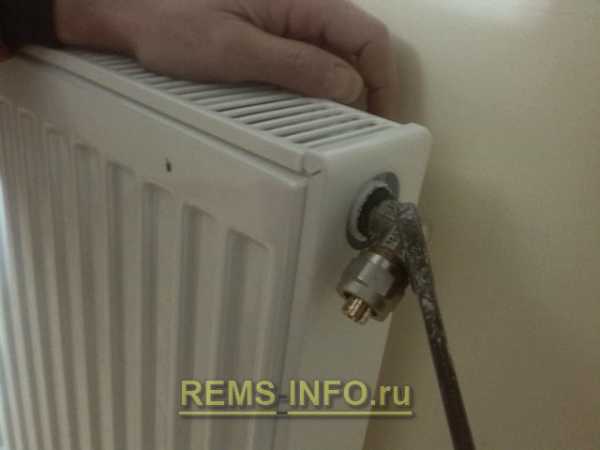

Закручиваем подготовленный переходник в отверстие.

Излишки выступившей глины вытираем тряпкой.

К переходнику присоединяем трубу.

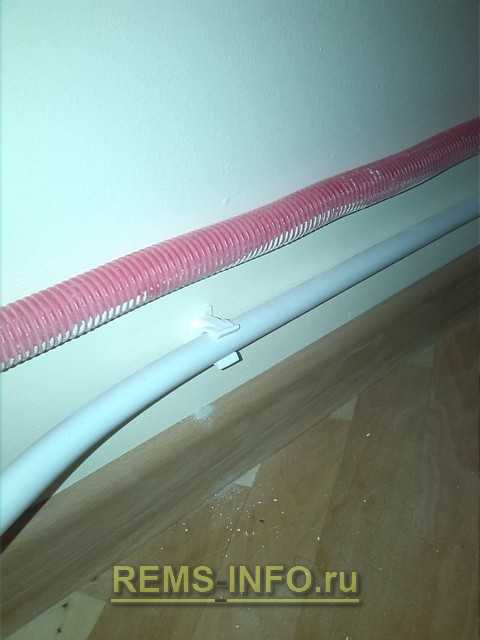

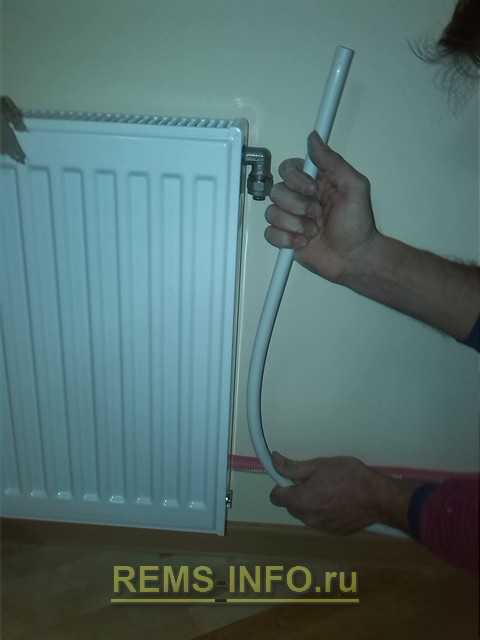

Выгибаем как нам нужно металлопласт и подводим его в требуемое место.

Намечаем необходимую длину и отрезаем лишнее с помощью специальных ножниц для этого вида трубы.

На трубу надеваем металлический элемент соединения с переходником, уже вкрученным ранее в радиатор. Для качественного соединения металлопластиковой трубы её нужно немного развальцевать.

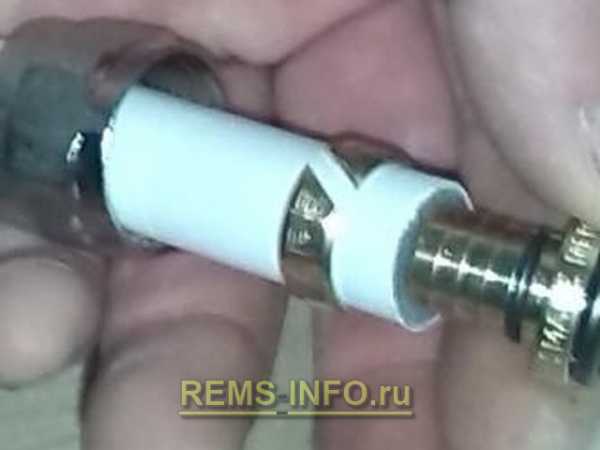

Выполнить это поможет специальное ручное устройство. Просто вставляете его в трубу и вращаете.

После этого можно надевать соединительный элемент на трубу.

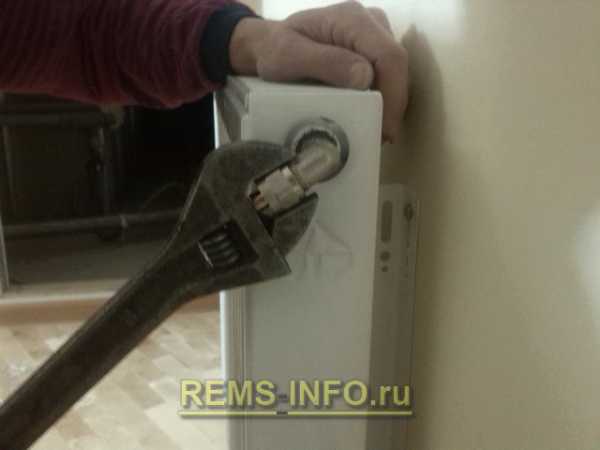

Затем металлическое соединение и переходник нужно просто скрутить. Для крепления трубы отопления используются специальные клипсы нужного размера предварительно закрепленные в нужных местах на стене.

Подключение вывода

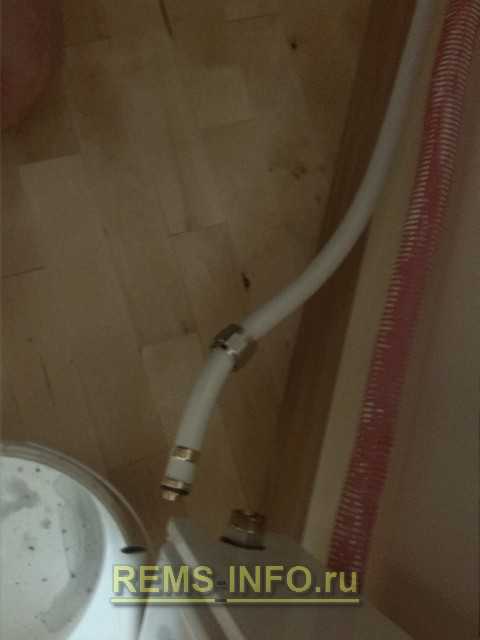

Мы уже подключили ввод. На противоположной стороне в отверстие, находящиеся в нижнем углу радиатора крепим вывод холодной отработавшей воды.

Используем переходник, как и ранее.

Единственное, скорее всего, вам понадобится прямой, а не угловой.

Его закручивание в отвертие выполняется аналогичным способом.

Также по аналогии крепится к переходнику труба.

Установка воздухоотводящего клапана

В отверстие, находящееся в верхнем углу, расположенное напротив ввода, вкручиваем воздухоотводящий клапан или как принято его у нас называть «развоздушник». Соединение его с радиатором такое же, как и у других присоединяемых элементов: лен, глина.

Последний штрих перед запуском

Напоследок в последнее оставшееся отверстие устанавливаем металлическую заглушку. Ничего сложно. Принцип, как и ранее.

Запуск отопления – проверка подключения радиатора отопления

Запускаем отопление и смотрим, что вышло. Если течи не наблюдается – вы молодцы, все сделали как надо, но дело еще не закончено. Берем плоскую отвертку и направляемся к развоздушнику.

Слегка откручиваем его. Оттуда должно послышаться шипение.

Приготовьте заранее небольшое ведерко, чтобы не наделать луж, пусть и маленьких. Шипение в скором времени закончится, а вместо воздуха из отверстия пойдет вода – можно зажимать. Плотно закрутите клапан отверткой и всё, можно считать, что подключение радиатора отопления Вы выполнили успешно.

rems-info.ru

Подключение радиаторов к полипропилену | Видео

Порядок работ

Перед тем как подключить радиатор к магистральной трубе нам необходимо ее закрепить. Крепление трубы производится с помощью клипс с интервалом 80 см. Далее подводим магистральную трубу к месту установки радиатора и крепим сам радиатор на стену, после чего начинаем монтаж.

Для подключения радиатора к системе отопления из металлопластиковых труб, нам понадобятся следующие детали:
1. Тройник 32 × 20 × 25 пайка (2шт)
2. Угол 20 пайка × 1/2 нр (2шт)
3. Полипропиленовая труба 25 диаметра
4. Два отрезка полипропиленовой трубы 20 диаметра

Подключение производим в произвольной последовательности.

Виды радиаторов отопления

Важнейшей составляющей в любой существующей системе отопления являются радиаторы. На качество отопительных приборов влияет их конструкция, материал из которого он изготовлен, место размещения.

На данный момент рынок отопительных приборов настолько разнообразен, что иногда выбрать подходящий радиатор сложно. Для того чтобы вам было легче сделать выбор нужно ознакомиться со всеми видами радиаторов.

Чугунные секционные радиаторы
Они являются наиболее популярными среди населения. Главным преимуществом этих батарей является высокая проводимость тепла. Хотя их существенным недостатком можно назвать достаточно высокую тепловую инерционность. Поэтому радиаторы из чугуна не достаточно эффективно используют терморегулирующие элементы. Такие отопительные приборы являются достаточно долговечными, прочными и адаптированы под использование теплоносителя работающего с перебоями, так как в нашей стране это явление наблюдается очень часто. Их недостатком является то, что они достаточно долго нагреваются и при этом долго остывают. Также они имеют внушительную массу, что усложняет их установку. Такие радиаторы можно использовать для отопления, как частных, так и многоэтажных жилых домов.

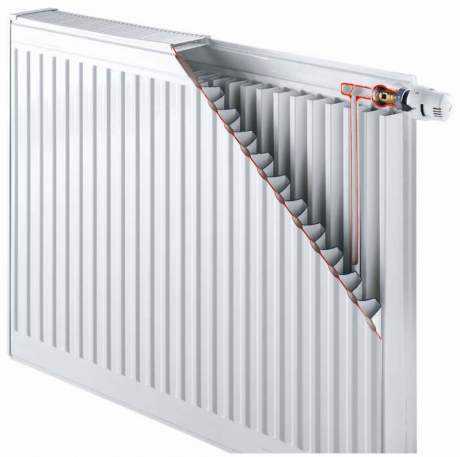

Стальные радиаторы
Эти радиаторы имеют вид профилированных панелей, которые сваренные между собой и при этом образуют канал змеевика, необходимый для прохода воды. Такие радиаторы лучше не применять в системах централизированного отопления, по той причине, что давление в этих системах выше того, которое допустимо для нормальной эксплуатации стальных радиаторов.

Такие обогревательные приборы имеют рад характеристик, к которым можно отнести низкую тепловую инерционность и как следствие наблюдать высокую теплоотдачу. Температура теплоносителя и конечно же,рабочее давление зависит от толщины стенок и конструкции радиатора. Главным их недостатком является высокая чувствительность к кислороду, который может содержатся в теплоносителе, поэтому для его нормальной эксплуатации необходимо использовать специальные установки для того чтобы удалять кислород из воды. А также существует вероятность возникновения коррозии.

Алюминиевые радиаторы
Именно такой вид радиаторов на данный момент считается наиболее эффективным в нынешних условиях. Эта эффективность обусловлена высокими показателями теплопроводности этого металла и поверхностью оребрения радиатора, что приводит к увеличению полезной площади теплопроводности. К тому же, теплоотдача зависит и от глубины радиатора: наиболее высокие показатели имеют приборы с глубиной до десяти сантиметров.

Эти радиаторы имеют цельную и секционную конструкцию. Существуют различные модели алюминиевых батарей, которые можно использовать при давлении, как в шесть, так и до тридцати атмосфер.

Алюминиевые радиаторы не рекомендовано устанавливать в условиях централизованной системы отопления, по той причине, что металл, находящийся в теплоносителе может окисляться и приводить к тому, что в секции перестанет попадать воздух. Для того чтобы этого не произошло приборы необходимо оснащать отводчиком воздуха.

Биметаллические радиаторы
Этот радиатор представляет собой алюминиевый радиатор с проводящими каналами, которые изготовлены из стали. Такой тип конструкции имеет высокие показатели по теплоотдаче, и при этом имеют невысокую инерционность и прочность. Эти батареи могут выдерживать давление вплоть до тридцати пяти атмосфер, и к тому же они не такие придирчивые к качеству теплоносителя. Эти батареи лучше всего использовать в многоэтажных домах, так как они имеют высокие характеристики теплоотдачи. C этим радиатором вы сможете, не боятся возможного перепада давления в происходящего в системе, по той причине что, практически все модели этих радиаторов могут выдерживать большой диапазон рабочего давления. Но и стоят такие радиаторы дороже всех остальных видов представленных выше.

Трубчатые радиаторы
Радиатор имеет вид неразборной конструкции, которая состоит из двух коллекторов, соединённых друг с другом вертикальными трубками из стали.
С увеличением высоты и количества последующих рядов трубок, возрастает и мощность теплоотдачи у трубчатого радиатора.
Трубчатые радиаторы имеют малый объём теплоносителя, что дает возможность легко им управлять.

Существенные недостатки радиаторов:
— малая толщина стенок трубок;
— подверженность коррозийным явлениям;
— негативное влияние пыли на нормальную работу радиатора;
— плохая гигиеничность из-за наличия в нем труднодоступных зон.

Сергей

5 октября 2016

добрый день, подскажите пожалуйста, можно ли заводить трубу в радиатор не сразу как у вас рекомендовано через 90градусный угол и 90 градусный тройник, а как бы из плоскости стены через ещё один 90градусный угол (магистраль находится близко к стене (1-2см), батарея висит на расстоянии примерно 4см от стены+до оси входа ещё сантиметра 3 получается, итого разница в расстоянии по вертикали около 5-6сантиметров). Если смотрим на радиатор : получается угол в стену, далее дополнительно угол перпендикулярно вниз к трубе, итого два угла 90 градусов выходит и от трубы самой тройник тоже 90 градусов, не приведет ли это к уменьшению подачи теплоносителя в трубу или вообще к его прекращению? Заранее спасибо.

Ответить

Руслан

16 июня 2016

Здравствуйте.Подскажите пожалуйста.слышал что нижнее подключение эффективнее диагонального и завоздушивания не будет

Ответить

Денис

6 апреля 2016

А если и байпас сделать 20 трубой а не 25?

Ответить

Владимир

6 декабря

В моём проэкте имется труба 32 длинной 8 метров. Будет ли труба на такой длинне сильно деформироваться от теплового расширения?

Ответить

Олег

10 октября 2015

Зачем переход с магистральной трубы с 32 на 25(внизу)и подача переход на 20 трубу???Это обязательно?

Ответить

Иван

10 ноября 2014

Скажите можете ли вы посоветовать специалиста с выездом на дом по вопросам отопления? Сколько могут стоить подобные услуги?

Ответить

xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

расчёт проекта, выбор труб, инструкция по установке в этапах

Сегодня практически все выбирают для устройства теплоснабжения полипропиленовые трубы – как для квартиры в многоэтажном доме, так и для частного строительства. И этот выбор вполне оправдан их долгим сроком службы – более полувека, сравнительно невысокой стоимостью, как на трубы, так и на их крепления, монолитностью стыка, и конечно же, простотой монтажа. Подключение радиатора полипропиленовыми трубами отопления можно произвести самим, не прибегая к дорогим услугам сантехников. Но приступая к их монтажу, нужно обладать некоторыми тонкостями в данной области, чтобы обеспечить себя качественной отопительной системой на много лет.

Разработка проекта трубопровода

С чего начинается самостоятельная установка системы теплоснабжения, так это с составления грамотной схемы трубопровода. Главный принцип расположения трубопровода – это его эргономичность. Важно, чтобы было меньше изгибов, стыков и лишних деталей. Для подвода труб к радиаторам отопления понадобится одна из трех общеустановленных схем их расположения:

Схема подключения радиатора отопления

  • Первая и самая простая схема, посредством которой можно выполнить подключение радиатора отопления полипропиленовыми трубами – это однотрубная система. Суть ее заключается в расположении радиаторов от котла по температуре теплового носителя. Чем дальше от котла, тем слабее греет батарея отопления. Этот способ хоть и экономит материал, но отличается неравномерным распределением тепла в помещении;
  • Вторая, и самая эффективная — коллекторная схема расположения трубопровода. Она характеризуется большей его длинной, а так же большей равномерностью распространения теплого воздуха и простотой в регулировке и эксплуатации всей системы;
  • Третья, и самая подходящая схема устройства снабжения тепла для частного дома – называется двухтрубная. При ней укладка труб производится в стены и под пол. Такой способ наиболее сложный, но не менее эффективный. Что следует учитывать при таком способе, так это то, что трубы должны быть из целого куска материала.

При разработке трубопровода важно учесть все мелочи. На схеме следует графически обозначить места расположения абсолютно всех элементов. Также изображаются места крепления отопительных элементов. Способы, которыми производится подключение полипропиленовых труб к радиаторам, тоже следует отмечать на схеме. Они бывают однотрубные, нижние, боковые, двухтрубные.

Трубы для системы отопления

Применение этих способов зависит от вида отопительных батарей. Так, к радиаторам из стали подключают отопление нижним или боковым способом. А разновидности секционных радиаторов лучше подключать боковым способом. Допускается их подсоединение, как отдельными секциями, так и целым радиатором. Повышенное внимание требуют изгибы и стыки.

Основные критерии выбора полипропиленовых труб

Имея на руках схему трубопровода, не составит труда произвести расчет метража самих труб и количества фитингов. Подсчитав все это, можно отправляться в магазин сантехники. Но оказавшись в нужном отделе, возникает новая трудность — разнообразный ассортимент продукта, в котором обычному обывателю на первых порах довольно сложно разобраться. Но зная определенные характеристики, можно сделать правильный выбор качественного полипропиленового продукта.

Первый критерий выбора — это их маркировка. Трубы с маркировкой PN10 используются исключительно для устройства водоснабжения холодной воды. А вот PN20 применительны также для горячего водоснабжения. Изделия, маркированные PN25, используются только для устройства систем снабжения теплом и горячей водой. Последние два вида армируются обычно специальной фольгой, реже стекловолокном. Укрепление делается для предотвращения деформации труб под воздействием высоких температур.

Равномерность толщины трубы, которая видна на срезе, тоже важный фактор, влияющий на их качество. При выборе различных фитингов нужно проверить качество их стыков с трубами. Если при их соединении труба с легкостью соединяется с крепежом, то это является показателем плохого качества. Их стыковка без предварительного нагрева невозможна. Поверхность этих полипропиленовых изделий должна быть идеально гладкой, без дефектов.

Такие трубы выполняются разными диаметрами, которые определяют конкретное место их расположения. Трубы, обладающие диаметром более 200мм, используются при строительстве общественных зданий, а для мелкого строительства рекомендуются изделия диаметром 20-32мм. Для устройства систем водоснабжения горячей водой идеальным вариантом будут трубы 20мм, а для стояков – 25мм. Для автономной системы обогрева могут применяться различные варианты диаметров. При центральном отоплении вполне достаточно диаметра 25мм. Для устройства теплых полов используют трубы диаметром не больше 16 мм.

Вот примерный перечень того, что понадобится, чтобы произвести подключение алюминиевых радиаторов полипропиленовыми трубами. Этот список, одинаков для всех типов радиаторов:

  • различные переходники;
  • ключ для выпуска и стравливания воздуха, вентили;
  • заглушки, специальная арматура;
  • инструменты для установки переходников;

    Переходники для труб отопления

  • электросварочный аппарат;
  • И, естественно, сами трубы.

Имея на руках все необходимое, можно, наконец, приступить непосредственно к долгожданной установке.

Этапы и тонкости монтажа

Чтобы правильно и безопасно произвести подключение радиатора полипропиленовыми трубами отопления, в первую очередь нужно поддерживать уровень температуры в рабочем помещении не ниже 5оС. Внимание! Нельзя допускать контакта открытого огня с полипропиленовыми элементами, а также не стоит делать резьбу на них. Перед монтажом обязательно нужно убедиться в отсутствии загрязнения и повреждений. После соблюдения этих основных требований выполняется подключение радиатора полипропиленовыми трубами отопления по следующим этапам:

  1. первый шаг – отмер и отрезка полипропиленовой трубы нужной длины;
  2. далее торец ее зачищают от заусенцев;
  3. на трубе отмечают место ее соединения и фитинга;
  4. далее их одновременно разогревают сварочным аппаратом;

    Схема монтажа труб ПЭ

  5. после прогрева осуществляется соединение полипропиленовых элементов в соответствии с метками. При этом стоит следить за перекосами;
  6. во время остывания, оно обычно равно 10 – 30 секундам, можно скорректировать их соединение;
  7. остальные соединения выполняются аналогично. Для ускорения процесса монтажа лучше всего произвести их заранее;
  8. далее выполняется монтаж радиаторов. Устанавливать их следует по уровню, так, чтобы расстояние от стены не составляло больше 2-х см, а от пола было в пределах 10 см, но не превышало 15 см;
  9. следующий шаг — вкручивание держателей радиатора и непосредственная его установка на них;
  10. соединение полипропиленовых труб с радиатором начинается с установки переходных муфт и необходимой зачисткой трубы;
  11. после этого делается спайка трубы с муфтами;
  12. далее по необходимости устанавливается переходной уголок и сразу вкручивается «американка», пока не остыло место спайки. Но только установка ее должна происходить с помощью специального ключа, без него монтаж «американки» просто невозможен.

При работе сваркой стоит принимать во внимание следующие особенности:

  • во-первых, строго соблюдать время прогрева деталей, оно должно составлять 5 – 20 секунд, так как перегрев может привести к их порче;
  • во-вторых, соединение деталей, которое производится, как говорилось выше, сразу же после прогрева, не допускают кривизны, потому что это может повлиять на качество дальнейшей эксплуатации всех отопительных элементов;
  • в–третьих, после крепления примерно в течение 3-х минут происходит полное схватывание шва, именно поэтому нужно очень бережно с ним обращаться и дождаться полного остывания соединения.

Но главное правило выполнения монтажа систем теплоснабжения не только из полипропиленовых труб, а также и из других разновидностей сантехнических материалов – это методичность и скрупулезность. Один неверно проведенный этап работы – и качество всей отопительной системы ставится под вопрос. Это ведет в лучшем случае, к немалым затратам на приобретение новых материалов, а в худшем – к созданиию аварийной ситуации в доме.

aqua-sovet.ru

Подключение радиаторов отопления — схемы обвязки, монтаж батарей

Низкая стоимость изделий сделали полипропилен популярным для инженерных коммуникаций.

В них, рабочие жидкости не образуют отложений, налета, не влияют на состояние материала.

Если создать обвязку радиатора из полипропиленовой трубы, получится надежное соединение, не требующее постоянного контроля, обслуживания или ремонта.

Свойства и особенности

Перечисленные достоинства не означают, что у материала нет минусов (фото и схемы обвязки котла отопления полипропиленом).

Использовать трубы из полипропилена можно, узнав, предварительно, особенности материала и нюансы его применения при монтаже отопления.

Благодаря характеристикам полимера, из труб создают контура любой конфигурации. Это позволит даже новичку спроектировать и проложить сложный трубопровод.

Естественно, не обойдется без ошибок, поскольку, элементарные знания основ, необходимы.

Чем сложнее и длиннее трубопроводы, тем большие потери тепла ожидают владельца.

При возможности упростить конфигурацию контура, необходимо это сделать. Благодаря этому, повысится КПД отопления.

Соединяются трубы из полипропилена специальным паяльным оборудованием.

Расплавленный материал создает прочную сцепку между изделиями, предотвращая возможные протечки. Такой способ (пайка полипропиленовых труб) практичнее резьбовых соединений.

Создать качественные соединения труб из полипропилена можно двумя способами: пайкой или с помощью фитингов.

Грамотное использование паяльного аппарата позволит создать абсолютно надежное соединение, которое исключит протечки.

А что вы знаете про компрессор для аэрации воды? Для чего он нужен и как его установить в систему водоснабжения для очистки поступающей жидкости от примесей, прочитайте в полезной статье.

Про технические характеристики канализационных пластиковых тройников прочитайте на этой странице.

Использование фитингов менее надежно, но в некоторых ситуация позволит решить возникшие проблемы.

Каждый узел рассматривают с точки зрения практичности применения того или иного способа.

ФАКТ.
Полимер позволит использовать трубные изделия в течение нескольких десятков лет без снижения эксплуатационных характеристик.

Успехи органического синтеза повысили устойчивость пластиковых труб к деформации под действием давления или высокой температуры (про газовый накопительный водонагреватель с закрытой камерой сгорания прочитайте здесь).

Для отопления выпускаются изделия, способные выдерживать давление до 25 бар и нагрев до 100 градусов. При этом, линейные размеры (коэффициент расширения полипропиленовых труб, армированных стекловолокном, указан здесь) остаются неизменными.

Помните о том, что существуют ограничения в использовании полимера, непосредственно, у котла.

Отвод и обратка монтируются жестко, с использованием металлического сгона с прокладками из паронита или американка.

Такой подход позволит создать жесткое соединение, что позволит избежать деформации труб под воздействием температуры.

Не допускает использование фум-лент, только пакля.

Резиновые прокладки «потекут» под действием температуры, и герметичность соединения нарушится.

Отопительные устройства подлежат тщательной проверке, только после этого осуществляется включение радиатора в контур.

Ремонт или замена батареи потребуют установки закрывающей арматуры, которая монтируется в создаваемую обвязку.

Популярные схемы отопления

Нагревательные котлы – основа отопительного контура. Создавая обвязки радиаторов, учитывают характеристики нагревательного устройства.

Напольное исполнение не рекомендуется устанавливать в верхней точке отопления.

Это приведет к сбоям в движении теплоносителя.

Образовывающиеся воздушные пробки нельзя выгнать из котла, так как многие модели не имеют клапанов и возможности установки подобных изделий.

В таких ситуациях подающая линия монтируется вертикально (про размеры стальных, бесшовных труб написано здесь).

А вам известно, с какой периодичностью осуществляется чистка выгребной ямы в частном доме? Нормативные сроки указаны в полезной статье.

В каких местах устанавливается сантехнический люк больших размеров, написано здесь.

На странице: http://ru-canalizator.com/santehnika/aksessuary/dlya-polotentsesushitelya.html посмотрите, как выглядит дюймовая американка для полотенцесушителя.

Проконсультируйтесь с продавцом или обратите внимание на конструкцию котла.

Наличие в нижней части патрубков, говорит о возможности присоединения прямой и обратной труб через специальный коллектор.

Патрубками оснащаются модели настенного исполнения, работающие на газу или электричестве.

Модели, не имеющие в составе насоса и расширителя, комплектуются дополнительными устройствами, отдельно.

Необходимые устройства и комплектующие приобретаются дополнительно.

При монтаже, учитывают характеристики моделей, которые влияют на конкретное расположение приборов на трубах.

Циркуляционные насосы устанавливают вместе с байпасом на обратку. А приборы безопасности монтируются на подающей магистрали.

При монтаже обвязок учитывают тип отопления.

Создание контура с естественным движением воды, позволит не использовать насос и устройства, отвечающие за безопасную эксплуатацию.

Принудительное движение теплоносителя потребует установки насоса, предохранительного клапана и других устройств.

После монтажа элементов проводят опрессовку контура. Это позволит проверить качество проведенных работ.

Варианты монтажа систем обогрева

Отопление предусматривает минимальную длину труб и правильное расположение радиаторов.

Применение той или иной обвязки зависит от:

  • типа отопления;
  • способа подключения.


В отоплении любого типа можно использовать различные способы монтажа радиаторов.

Главное условие – сделать как можно меньше изгибов. Такая обвязка надежна, экономит материал, трудовые и финансовые затраты.

Несмотря на то, что последовательность действий одинакова, есть особенности в работе на разных типах контуров.

Однотрубные контуры

Входные и выходные трубы присоединяются к одному стояку или горизонтальной магистрали.

При использовании вертикальной разводки один конец присоединяется в верхней части радиатора, другой – в нижней (про монтаж однотрубной системы отопления полипропиленовыми трубами написано в этой статье).

Такой контур предусматривает наличие байпаса, который используется при аварийных ситуациях или ремонтных работах.

Двухтрубная разводка

В таких системах батарею соединяют с двумя ветками:

  • прямой,
  • обратной.


Подводящая труба доставляет горячую воду, а обратка транспортирует охлажденный теплоноситель к котлу.

Монтаж потребует много тройников, соединительных узлов и отводов (с ГОСТом стальных на 90 градусов ознакомьтесь здесь). Конструкция не потребует установки байпаса.

Применяемые материалы

Приведенные комплектующие рассчитаны на использование в двухтрубном контуре с подводом под батареи горизонтальных веток.

Применяются изделия, диаметром 32 миллиметра (про подключение шаровых, стальных, муфтовых кранов написано на этой странице).

Необходимы следующие материалы (из расчета на один радиатор):

  • тройники на 32х20х32 миллиметра – 2 штуки;
  • трубное изделие диаметром 20 миллиметров;
  • углы размером 20х1/2 наружные – 2 штуки.
    С одной стороны, металлическая резьба;
  • переходники с углом поворота 60 градусов – 3 штуки;
  • сантехнический лен.


Так же понадобится инструмент:

  • паяльник для полипропилена, который можно арендовать;
  • пила сабельного типа или ножницы по полипропилену;
  • разводной ключ.


Дополнительно, предусматривают врезку арматуры, которая может быть: шаровой (про ремонт шарового крана своими руками прочитайте здесь), запорной или вентильной.

Независимо от выбранной разводки системы отопления, использование полипропиленовых труб  считается лучшим, самым надежным вариантом.

Подробное описание подключения батарей отопления к системе из полипропиленовых труб посмотрите в видеоролике.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com
