Подключение двух клавишного выключателя света с розеткой

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.

Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру... что бывает очень и очень часто.

Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно...

Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.

необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.

Сразу говорю: это "времянка" которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)

Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители...
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!

Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.

Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.

Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.

Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.

Эта линия защищена у меня автоматом на 10А.

Выключатель куплен в магазине Леруа.

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

Вот схема, по которой будет производиться подключение данного выключателя:

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.


Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.


В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

Вот что получилось после подключения всех проводников:

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

Прикручиваем площадку для розетки:

И защелкиваем клавиши выключателя:

Вот и все!
Наш выключатель готов!

Как подключить выключатель от розетки, как сделать розетку от выключателя

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Схема

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Клемма

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Схема2

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Схема3

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

Схема4

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Розетка

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Выключатель

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Схема5

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

Схема6

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Светильник

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

Схема6

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Схема7

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Схема8

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Хорошая реклама



Cхема подключения двойного выключателя на две лампочки: пошаговая инструкция

Если устанавливать в своем жилище двухклавишные переключатели света, средний уровень комфорта жизни значительно возрастет. Ведь иногда так лень идти в другой конец комнаты для выключения света.

Но для этого потребуется ознакомиться с разнообразием схем подключения и, правильно распределив проводку, подключить к ней источники света.

Подключение двойного выключателя с розеткой фото

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Как подключить двойной выключатель на две лампочки схема

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

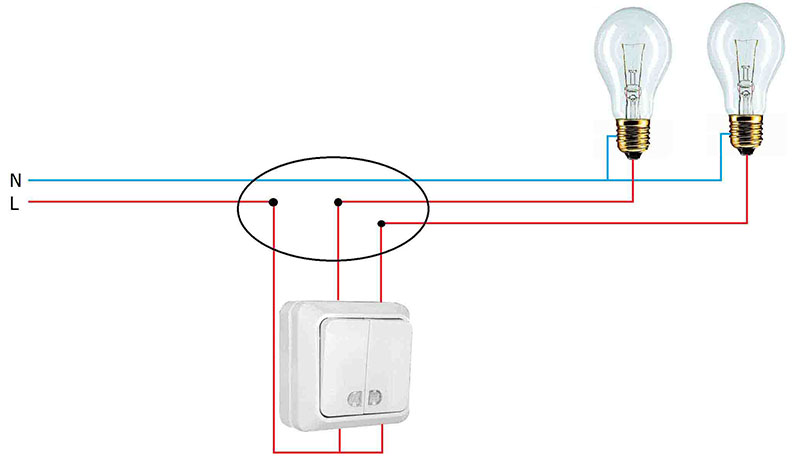

Принципиальная схема подключения выключателя с 2-мя клавишами

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

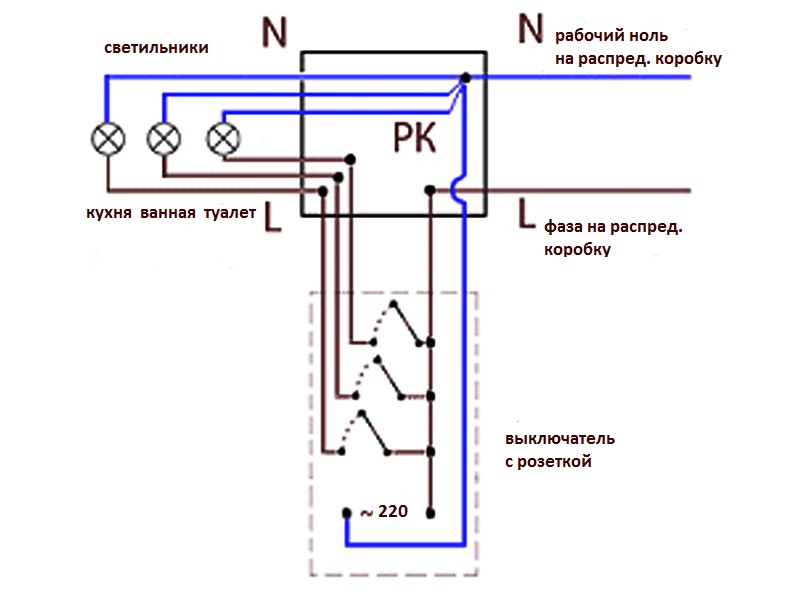

Схема подключения двойного выключателя с розеткой

Пошаговая монтажная инструкция

Условно разделим работу на несколько этапов:
— при наличии старой проводки необходимо провести ее замену по стандартам, соответствующим энергопотреблению устанавливаемых приборов;
— монтаж и соединение проводки в распределительном узле;
— подключение выключателя и энергоустройств.

Шаг №1 — готовим стены

Если у Вас уже проведена новая проводка с медным сечением соответствующего диаметра, этап штробли стен можно пропустить. Если Вы не уверены в качестве проводки, проконсультируйтесь со специалистом.

Для справки: для осветительных групп приборов используют медный провод сечением 1,5мм2. Если же Вы в цепь собираетесь подсоединить розетку — используется стандарт розеточной проводки в 2,5мм2.

На этапе штробли стен необходимо установить все дополнительные элементы. К примеру, дополнительные автоматические выключатели в электрощиток. Данный шаг обусловлен тем, что в случае поломки будет обесточен только один энергоконтур, что позволит остальным приборам работать в штатном режиме.

Для подготовки ровных круглых углублений в стенах используют штробез (из-за дополнительного специального пылесоса), но в домашних условиях используют и перфораторы, и циркулярные пилы, а кто-то даже вручную справляется.

Если у Вас деревянный дом, не используйте скрытый тип проводки. В Вашем случае вероятность пожара будет повышенной, что потребует дополнительной изоляции электрических кабелей.

Проведите прокладку проводов вдоль наружной стороны стен при помощи изоляторов. Используйте накладные выключатели вместо внутренних — этап подключения у них точно такой же, что обеспечит Вам повышенную пожаробезопасность.

По окончанию штробления стен (бетонных, газобетонных или кирпичных) приступайте к укладке проводов и замазыванию мест специальными смесями, типа алибастера. Затем идет штукатурка или иная отделка стен. Не забудьте сохранить на чертежах места электропроводки — при следующем ремонте они Вам понадобятся.

Штробление стен под проводку

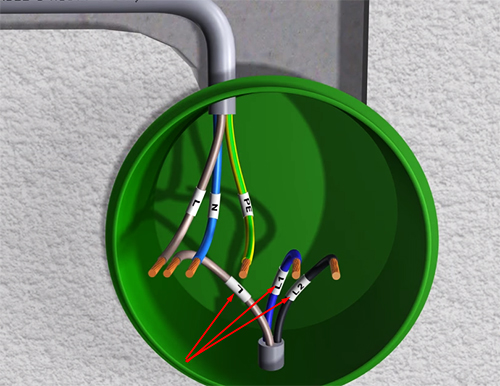

Шаг №2 — распределительная коробка

Из себя распределительная коробка представляет пространство, где скрепляются разные жилы и делается разводка проводов к энергоузлам. В начале следует определиться с необходимым типом коробки для Вашего случая. Ранее использовали металлические конструкции, но сейчас изобрели более безопасные и практичные при монтаже пластмассовые аналоги. Схема подключения переключателей от типа коробки не изменится.

Коробка распределительная для сплошных стен

В монтаже используются два типа коробок — внешние и внутренние. В домашних условиях рекомендуется использовать внешние виды коробок. У них есть преимущество в случае необходимости проведения ремонта. В случае необходимости замены электропроводки или отключения узлов цепи от общей схемы проблем у Вас будет на порядок меньше.

Корпус распредкоробки всегда будет на виду — Вам лишь потребуется открыть крышку и провести необходимые работы.

Из-за своей популярности трехжильные провода все чаще используются в электропроводке дома. Скрутка провода «земли» также расположена в коробке. А если проводка устарела, но ее сечение достаточное, смысла в замене нет — используйте уже существующую проводку с более удобной разводкой.

Для правильного изолированная проводов друг от друга используют несколько вариантов. К примеру, клемники — в таком случае можно приобрести коробку уже готовую к монтажу. Пайку используют редко, да и не выгодна она при высоких нагрузках (может оплавиться). Самым же распространенным вариантом является скрутка — дешево и сердито.

Шаг №3 — подготовка к монтажу и подсоединению к энергосети

Монтаж отдельных светильников или люстры с отдельными источниками света производится по-разному, в зависимости от следующих моментов:
— наличие проводки;
— тип основы для крепления светильника;
— вид осветительного приспособления.

Легче всего будет справиться с установкой, когда провод уже подведен к выводу на место монтажа светильника.

Дополнительные крепления могут понадобиться при монтаже на натяжные или гипсокартоновые потолки — в зависимости от веса всей конструкции.

Если подключать лампы к одному проводу, то включение будет происходить от одной кнопки. А если уже вести 2 фазных провода для каждого переключателя, то по отдельности.

Монтаж ламп с одним переключателем для разных комнат производится по тому же принципу, что и с двумя, но с одним отличием — провод от распределительной коробки пойдет в другую комнату. Рекомендуется устанавливать коробку на расстоянии 20-30 см до потолка.

Монтаж и подсоединение к энергосети

Шаг №4 — монтаж переключателя

В процессе установки двухклавишного переключателя сложности нет. Монтаж в место подрозетника или в подготовленное специальное отверстие происходит с помощью специальных фиксирующих клемм.

Часто в потолочном освещении встречается более одной лампы. В таких случаях подключение делят на группы ламп, к которым тянутся провода с разных контактов (L1 и L2).

Количество ламп в группе зависит от желаемой насыщенности света. Существует два режима — интенсивный и тусклый. Тут уже Вам самим необходимо решить, сколько ламп будет включаться при нажатии на каждую из клавиш, и в какой последовательности.

Как правильно подключить выключатель

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Видео

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

  • Не браться двумя руками за оголенные провода.
  • Работать специнструментом из набора электрика с изолированными ручками.
  • Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон. Проверка индикатором фазы

    Проверка индикатором фазы

  • Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

  • Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
  • Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
  • Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим "измерительным прибором" можно определить "ноль" или "земля" ваш неизвестный провод

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

  • Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика. Если на выключатель заведен "ноль" - надо переделывать

    Если на выключатель заведен «ноль» — надо переделывать

  • Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

  • От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
  • На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
  • В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
  • От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
  • Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
  • Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
  • Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция

Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.

Читайте в статье

Внешнее и внутреннее устройство двухклавишного выключателя

Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.

Как подключить двойной выключатель ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри

Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.

Статья по теме:

Глаза боятся, руки делают: как подключить двойной выключательРозетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.

Нормы и правила техники безопасности при монтаже выключателей

Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.

После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.

После отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах проводаФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода

Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.

Статья по теме:

Глаза боятся, руки делают: как подключить двойной выключательСхема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой. В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.

Что потребуется для подключения двухклавишного выключателя

Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:

  • отвёртки – крестовая и шлицевая;
  • инструмент для снятия изоляции;
  • индикаторная отвёртка.

Вот, собственно, и весь нехитрый набор инструмента.

Инструмент для работы должен быть качественнымФОТО: market.sakh.comИнструмент для работы должен быть качественным

Как самостоятельно подключить двухклавишный выключатель

Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.

Для маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолентаФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента

Схема подключения двухклавишного выключателя: примеры

Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.

Простейшая схема подключения двухклавишного выключателя на две лампочкиФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки

Если же требуется другой вариант, можем предложить следующее.

Подключение двойного выключателя с обозначением распределительной коробкиФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки

Как подключить двойной выключатель: пошаговая инструкция

Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.

ИллюстрацияОписание действия

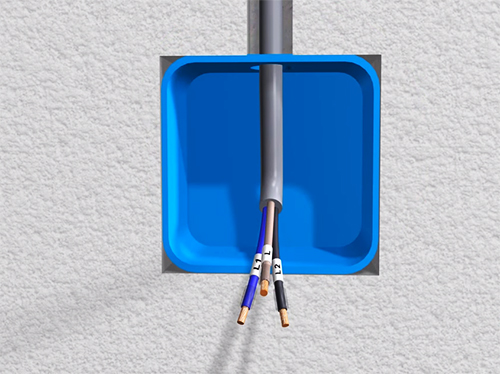

Глаза боятся, руки делают: как подключить двойной выключательДля начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
Глаза боятся, руки делают: как подключить двойной выключательТеперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
Глаза боятся, руки делают: как подключить двойной выключательК нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
Глаза боятся, руки делают: как подключить двойной выключательВ светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
Глаза боятся, руки делают: как подключить двойной выключательВ распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию

Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

ИллюстрацияОписание действия
Глаза боятся, руки делают: как подключить двойной выключательВведённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
Глаза боятся, руки делают: как подключить двойной выключательТак же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
Глаза боятся, руки делают: как подключить двойной выключательКогда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
Глаза боятся, руки делают: как подключить двойной выключательВ итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
Глаза боятся, руки делают: как подключить двойной выключательА вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.

Нюансы подключения двойного выключателя, совмещённого с розеткой

Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.

В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.

А вот так можно изобразить подключение блока двойного выключателя с розеткойФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткой

Монтаж двухклавишных выключателей с неоновой подсветкой

Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.

Выключатели с подсветкой хорошо видны ночьюФОТО: werkel.ruВыключатели с подсветкой хорошо видны ночью

Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.

При неправильном подключении патрона эти лампы могут периодически вспыхивать без включенияФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включения

Проходной двухклавишный выключатель: что это такое, как его монтировать

Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей. К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.

Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.

Это лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхА вот из схемы уже всё становится понятнееФОТО: hite-pro.ruА вот из схемы уже всё становится понятнее

Статья по теме:

Глаза боятся, руки делают: как подключить двойной выключательСхема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.

Как избежать ошибок при монтаже: несколько советов от редакции

Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.

Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.

Такая табличка явно не помешает на электрощите на время работы с выключателемФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателем

Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.

Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.

Вот такие клеммы – идеальное решение для монтажа соединений в распределительной коробкеФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке

После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.

Подведём итоги

Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.

В комплекте с диммером двухклавишный выключатель станет ещё более функциональнымФОТО: beru.ruВ комплекте с диммером двухклавишный выключатель станет ещё более функциональнымВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розеткаФОТО: remontnik.ruВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розетка

Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.

Если вам понравилась статья, пожалуйста, не забудьте её оценить.

Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

Глаза боятся, руки делают: как подключить двойной выключатель

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Монтаж двухклавишного выключателя света - 3 ошибки, схема, видео

двухклавишный выключатель в разобранном видеПеред покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света вид сзадидвухклавишный проходной выключатель света контакты на двухклавишном выключателе сзадидвухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.схема подключения люстры на 5 ламп через двойной выключатель света

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате. схема монтажа двухклавишного выключателя света на две люстры

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

111_43

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.двуклавишный выключатель подключение сзади

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.двухклавишный переключатель в разобранном виде

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.схема подключения двухклавишного выключателя света на люстру

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.контактная часть выключателя двухклавишного

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.отвертка пробник контактная с батарейками

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.подключение общего контакта на двойном двухклавишном выключателе

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.подключение отходящих фазных контактов на двуклавишном выключателе света

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.установка монтаж двойного выключателя в подрозетник

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. крепление двухклавишного выключателяПосле этого можно вернуть на место все декоративные рамки и сами клавиши.монтаж клавиш двойного выключателя

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

  • питающий кабель от автомата в щитке
  • кабель спускающийся к выключателю
  • один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

подключение монтаж проводов в распредкоробке для двухклавишного выключателя

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. быстрозажимные клеммы WagoХотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.клемма Ваго изнутри

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.соединение проводов двухклавишного выключателя в распредкоробке без заземления

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них - это проводка которая идет до люстры или бра, а другие две жилы - фазы подключенные на нижние отходящие контакты двухклавишника. монтаж проводов двухклавишного двойного выключателя в распаечной коробкеБерете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.монтаж двойного выключателя в распредкоробке соединение контактов с помощью wago

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки. подключение проводов двухклавишного выключателя света на люстре

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза - серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль - синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.монтаж проводов двойного выключателя света на лампе освещения

Источники - //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист - это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.неправильное подключение фазного провода к выключателю ошибка

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры - приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре - а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.подсветка выключателя причина мигания лампы

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.выключатель с подсветкой

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи "6 способов решить проблему мигающих светодиодных ламп". Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка - когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится. ошибка при подключении двухклавишного выключателя

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

111_41

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. ошибка при подключении проводов на люстреЧтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Статьи по теме

Как подключить двойной (двухклавишный) выключатель

К вашему вниманию подробная пошаговая фото инструкция - как подключить двойной (двухклавишный)  выключатель.


Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.



 Двойной выключатель ABB Zenit - как пример подключения



Двухклавишный выключатель Busch-Jaeger(ABB) basic 55



Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

Схема подключения двухклавишного (двойного) выключателя

 Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

          - Проводка и схема подключения выключателя


Для установки нам понадобится:

    - Отвертка крестовая

    - Отвертка плоская (индикаторная)

    - Монтажный нож или устройство для снятия изоляции

     - Пассатижи или бокорезы

     - Уровень



Инструмент для установки двухклавишного выключателя

Приступаем к установке:


1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Выключаем защитный автомат перед монтажом

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция - ЗДЕСЬ.

Подключение проводов к двухклавишному выключателю

Порядок подключения проводов к двухклавишному двойному выключателю

Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.



Делаем перемычку для подключения модульного выключателя

Соединяем контакты модульного двухклавишного выключателя перемычкой

Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

Как подключить провода к двойному выключателю

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.


Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.


Установка двухклавишного выключателя завершена

Подробная видео-инструкция - "Как подключить двойной выключатель"

{youtube}rBXeLw52z_Y{/youtube}



Читайте так же:

- Инструкция по подключению двухклавишного выключателя от розетки

 Подключение двухклавишного выключателя от розетки


- Инструкция по подключению одноклавишного выключателя

 Как подключить выключатель освещения


- Инструкция: Как разобрать выключатель освещения

Как разобрать выключатель

Как подключиться к Socket.io? Swift 4

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
.

Как соединить два компьютера через Интернет с помощью программирования сокетов на C?

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.

c - сокет connect () vs bind ()

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
.

node.js - socket.io 1.2.1 Как исправить двойные события после переподключения

Переполнение стека
  1. Около
  2. Товары
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама Обратитесь к разработчикам и технологам со всего мира
  6. О компании
.
