Как подключить двойной выключатель с розеткой видео – схемы и как правильно подключить

схемы и как правильно подключить

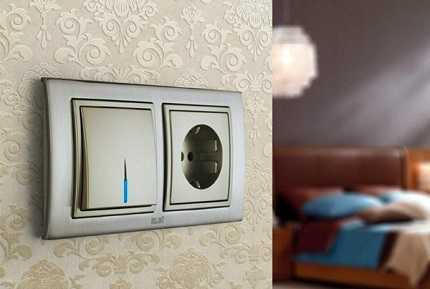

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

Содержание статьи:

Подключение розеток с выключателем на 1–3 клавиши

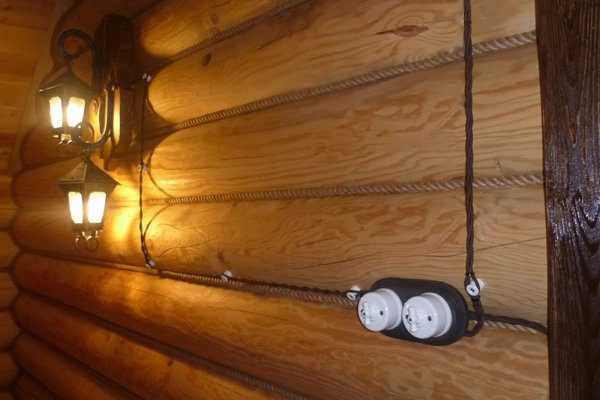

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель – популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

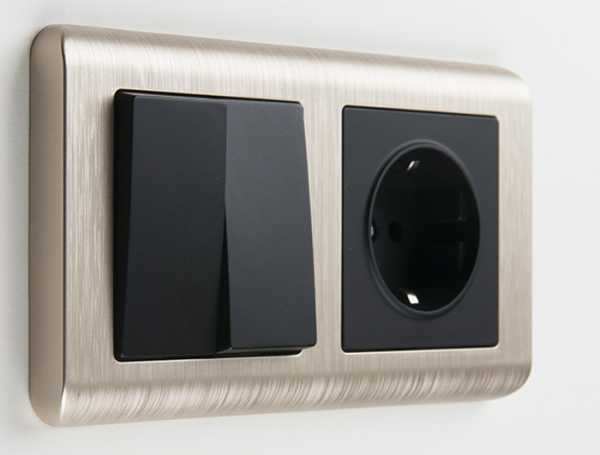

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

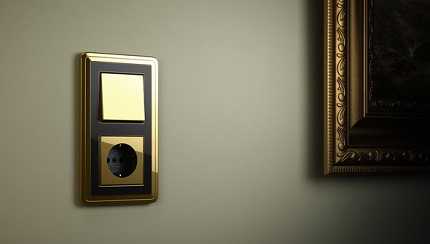

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.

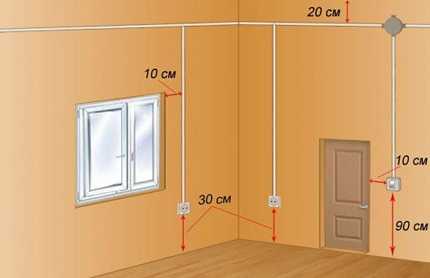

• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Фото из

Шаг 1: Основной причиной установки блока розетка/выключатель является выход из строя аналогичного эксплуатируемого устройства

Работы производятся по схеме, аналогичной стандартным процессам монтажа элекроустановочных изделий. Сначала демонтируем внешние детали

После удаления клавиши, убираем рамку, фиксировавшую механизм выключателя в гнезде

Отвинчиваем болты металлической рамки, удерживающей механизм розеточной части

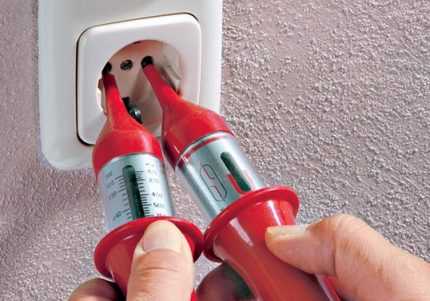

Для того чтобы удостоверится в том, что работа с проводами будет действительно безопасна, еще раз проверяем наличие напряжения на этом участке сети

Чтобы случайно не повредить старую проводку, которую не планируется менять, аккуратно откручиваем фиксирующие винты

Освобождаем провода, подключенные к линии освещения, от испорченного механизма

Обрезаем края проводов, которые были использованы в предыдущем подключении, и снова снимаем примерно 1 см изоляции с каждой жилы

Шаг 1: Демонтаж испорченного блока

Шаг 2: Извлечение клавиши выключателя

Шаг 3: Удаление фиксирующей рамки

Шаг 4: Удаление рамки розеточного механизма

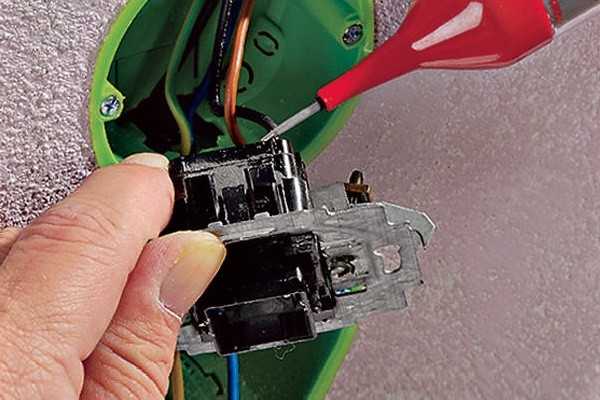

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розеточного механизма

Шаг 7: Удаление механизма выключателя

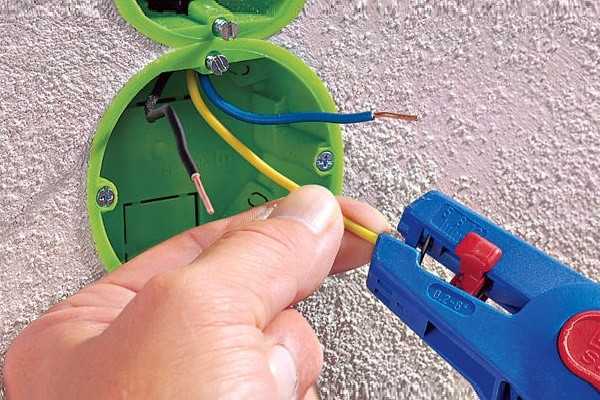

Шаг 8: Обрезка и зачистка проводов от изоляции

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

Фото из

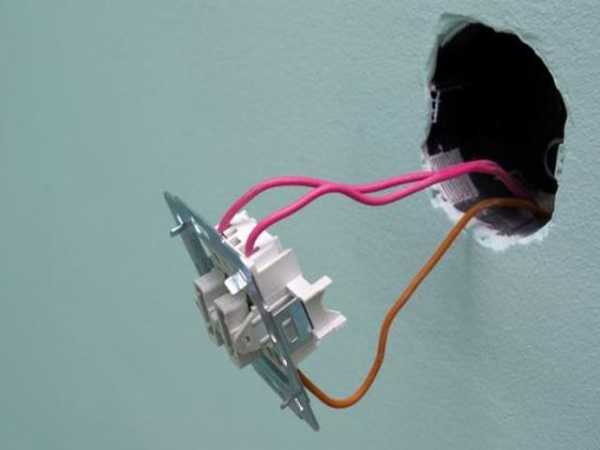

Шаг 9: Монтаж механизма выключателя

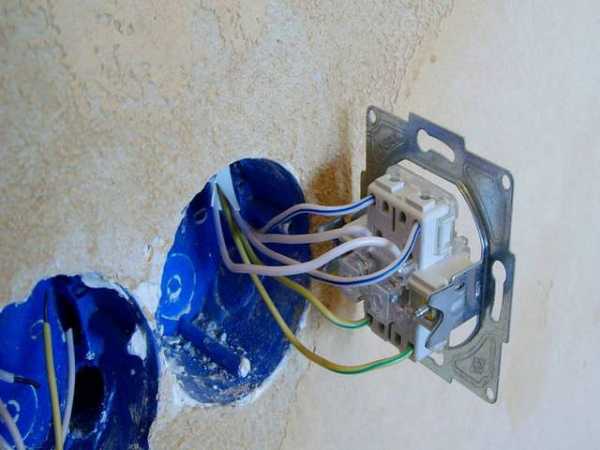

Шаг 10: Подсоединение механизма розетки

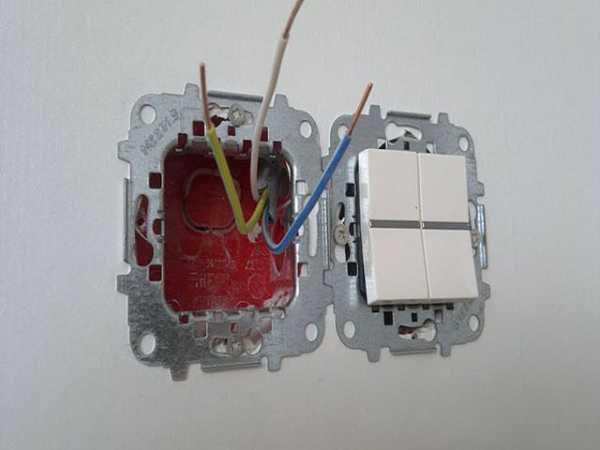

Шаг 11: Установка удерживающих рамок

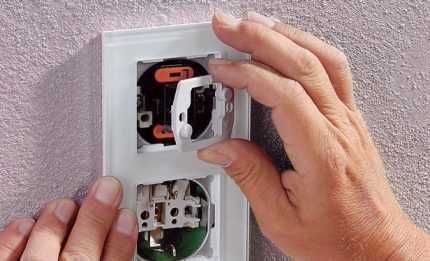

Шаг 12: Крепление лицевых деталей блока

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

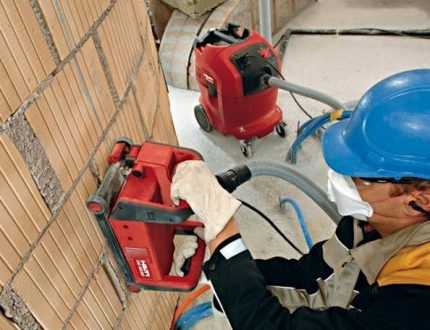

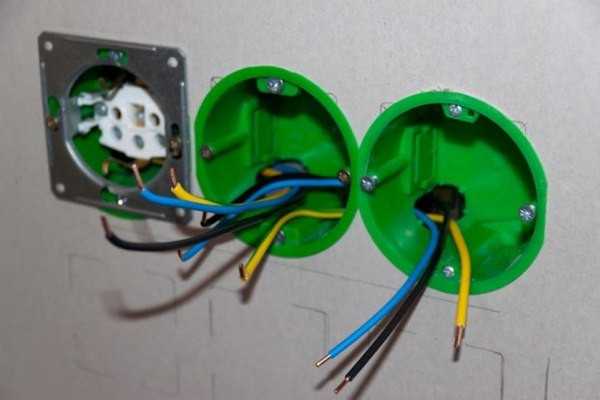

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию “посадочных мест”, выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

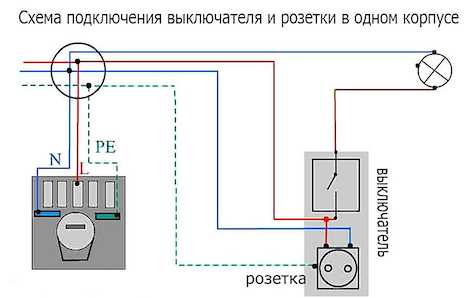

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

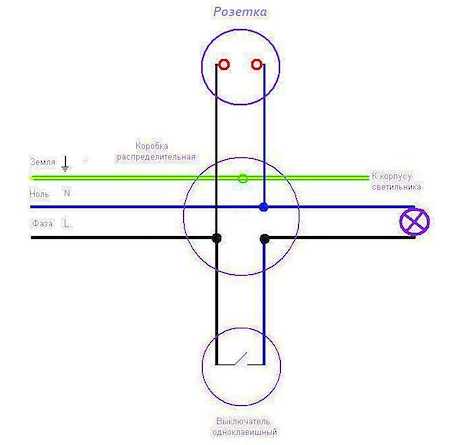

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и, с которой мы рекомендуем ознакомиться.

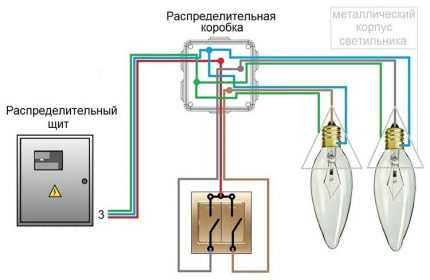

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

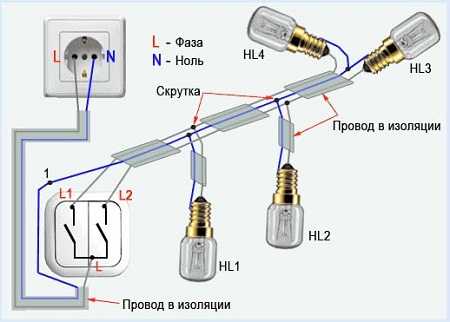

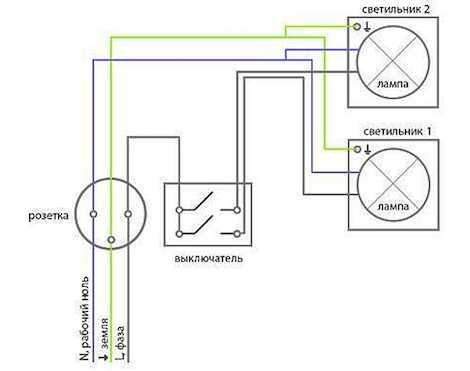

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.

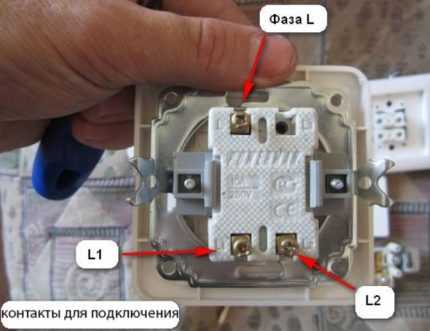

4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

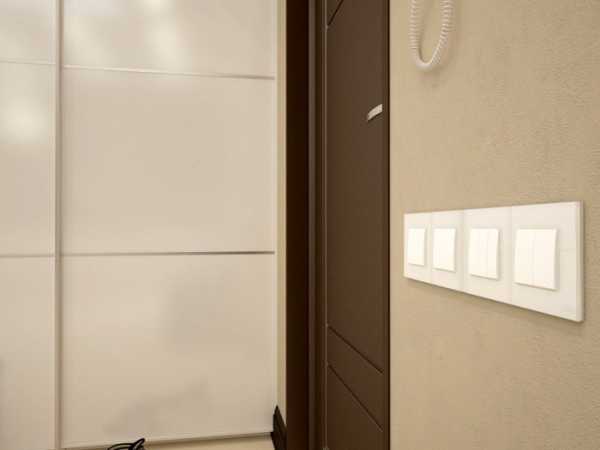

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Выводы и полезное видео по теме

Проведение данных манипуляций можно также посмотреть и в формате видео. В них опытные специалисты объяснят и покажут правильность подсоединения всех вышеописанных блоков.

Ролик #1. Как подключить розетку и выключатель:

Ролик #2. Надежная электрика в доме или квартире: подключаем правильно:

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Есть желание поделиться собственным опытом электромонтажника, нашли недочеты в статье, появились вопросы? Напишите, пожалуйста, комментарий расположенном под текстом блоке.

sovet-ingenera.com

Как подключить двойной выключатель своими руками фото и видео

Подключение двойного выключателя считается актуальной проблемой. Для многих подключение одинарного выключателя не представляет проблем, и конструкция вполне понятна, а вот сдвоенный выключатель по конструкции является более сложным, и его монтаж требует более тщательного рассмотрения.

В помещениях любого назначения освещение играет важную роль и включает оно два важных компонента:

• осветительный прибор;
• выключатель.

Светильник является самым важным элементом, поскольку он обеспечивает создание света. Управление светом происходит с помощью выключателей, которые позволяют включать и отключать свет в нужное время. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно.

Основной функцией выключателей является контроль соединения и разъединения проводов, которые подходят к устройству от распределительной коробки. То есть, в моменты нажатия на клавишу устройства механизм производит соединение или разъединение контактов, это зависит от степени наклона.

Устройство выключателя с двумя клавишами

По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.

Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:

• каркаса;
• двух кнопок для переключения;
• вводных и выводных клеммников.

В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.

Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.

Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.

Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.

Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.

Важно! Специалисты рекомендуют использовать двойной выключатель с клеммными колодками. Такое соединение считается долговечным и простым при монтаже. Винтовые зажимы со временем ослабляют контакт, что приводит к нарушению подачи электрического тока.

Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.

Достоинства двойных выключателей

Устройства с двумя клавишами обладают следующими преимуществами:

• один прибор может контролировать работу нескольких ламп или осветительных приборов;
• обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
• возможность регулировать освещение сразу в двух помещениях;
• экономное расходование электроэнергии;
• рациональное использование кабелей и проводов;
• допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;

• удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.

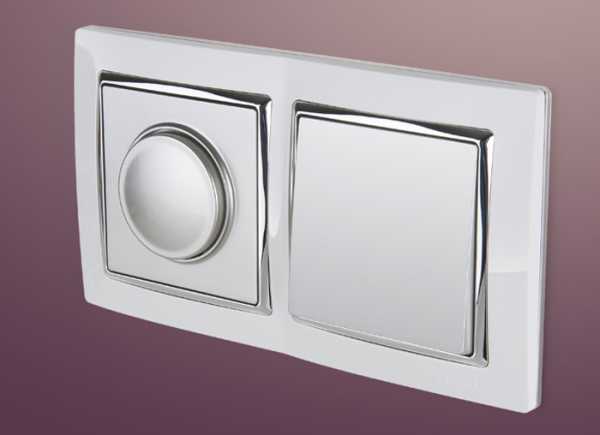

Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.

Способы применения

Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.

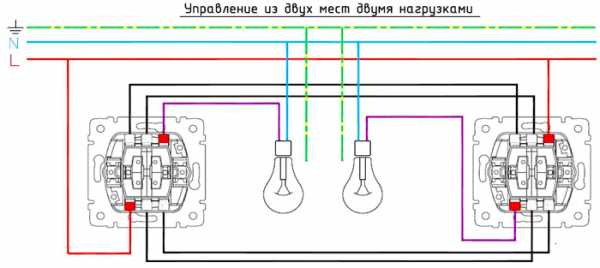

Важно! Устройства, регулирующие освещение в двух комнатах сразу, монтируются чаще всего за пределами комнаты. Такое требование прописано в ПУЭ (правилах устройства электроустановок).

Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.

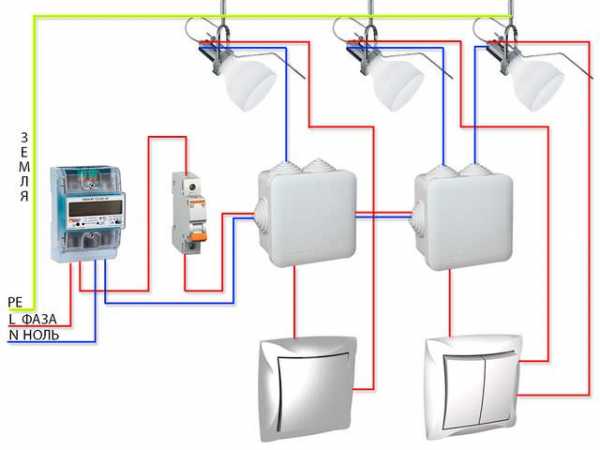

Составление чертежа для подключения

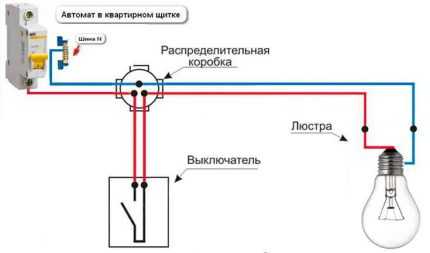

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

• электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
• двухклавишные выключатели;
• изолента;
• монтажная коробка;
• клеммники или винтовые зажимы.

Список инструментария:

• крестовые и плоские отвертки;
• монтажный нож для снятия изоляционного материала;
• бокорезы;
• нивелир;
• пассатижи;
• молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

2. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
3. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Заключение

Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.

Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.

superprovodka.ru

схемы + советы по подключению

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Содержание статьи:

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам (+)

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе (+)

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям (+)

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный  в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система  отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно . Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Схема соединения жил проста: нулевой провод от щитка скручивается с нулями двух подключаемых ламп, а фаза отправляется к выключателю. Две выходные фазы из выключателя идут к лампам – по одной на каждую

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и .

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

 Этап #3 – монтаж светильников

Как производится  с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

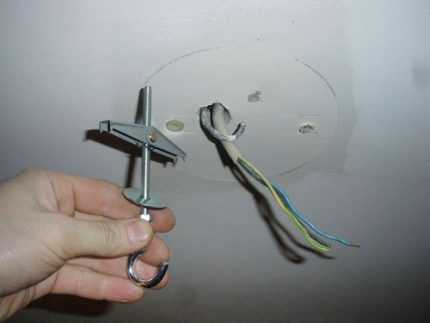

Чтобы установить люстру, необходимо совершить две операции: подвесить осветительный прибор на крючок или кронштейн и правильно соединить провода

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Двойной выключатель всегда подключается только к фазной жиле, идущей от распредкоробки, куда он попадает от электрощитка. Жилу вставляют в клемму, обозначенную «фаза L». От выходящих контактов L1 и L2 фазные жилы идут к лампам (+)

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Галерея изображений

Фото из

Все работы по подключению электрооборудования в распределительном щите проводят квалифицированные электрики, обслуживающие дом. Самостоятельно вмешиваться в систему безопасности, расположенную на площадке, не рекомендуется

Для наружного типа проводки используют специальные материалы: кабель в прочной изоляции, керамические ролики, на которые он монтируется, и накладной выключатель. Более эстетично смотрятся изделия из одной коллекции

Если нет возможности арендовать штроборез, то канавки можно вырезать и циркуляркой, но это сложное и трудоемкое занятие. Чтобы штробы были ровными, рекомендуется предварительно сделать точную разметку на стенах

Для аккуратной установки выключателей используют подрозетники, как и для розеток. Это полимерные коробки из негорючего материала, которые необходимо закрепить в стенном отверстии. Установка выполняется на крепления, зазоры замазывают алебастром

Чтобы обеспечить собственную безопасность, во время электромонтажа необходимо использовать отвертки и плоскогубцы с изоляцией, а также специальные перчатки и приборы для измерения напряжения в электроустановках – тестеры и индикаторы

Чтобы выполнить скрутку или вставить провода в клеммы, концы жил необходимо освободить от изоляционной оплетки – зачистить. Для этого используют острый канцелярский или строительный нож, а также специальные клещи – стриппер

Традиционно для обозначения нагрузки жил используется цветовая маркировка: фаза – красный, коричневый, черный; ноль – синий или сине-белый; земля – зеленый или желто-зеленый. Однако установленные провода могут быть перепутаны, поэтому необходима перепроверка

Распределительные коробки и подрозетники имеют ограниченное внутреннее пространство, поэтому необходимо отрезать лишние провода. Однако всегда нужно оставлять небольшой запас для последующей замены электрооборудования или переподключения

Монтаж автоматического выключателя в щитке

Монтаж наружной проводки в деревянном доме

Инструмент для вырезания штроб

Оборудование отверстия под выключатель

Инструмент для электромонтажных работ

Как производится зачистка проводов

Цветовая маркировка жил для подключения

Длина проводов в коробках

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с , обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

Как подключить выключатель от розетки

Содержание:

1. Подготовка к проведению монтажа
2. Перед началом работ
3. Подключение механизмов
4. Как подключить одноклавишный выключатель от розетки
5. Как подключить светильник через выключатель от розетки
6. Видео

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков. Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Подготовка к проведению монтажа

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки – крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы – гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты – фиксаторы лапок, удерживающих механизм внутри подрозетника. Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего – проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать клемму WAGO. Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами – люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную влагозащищенную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные штробы.

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

electric-220.ru

Схема подключения двухклавишного выключателя: варианты

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

Двухклавишное устройство является важной составляющей любого современного интерьера

Содержание статьи

Что важно знать о подключении двойного выключателя

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Часто используется такой вариант вместе с розеткой

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большом количестве ламп в люстре;
• применяется для помещений с повышенным уровнем влажности;
• не требует особого ухода;
• простота монтажа.

Необычный вариант двухклавишного механизма

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

Проходной выключатель: схема подключения на 2 точки. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

• обесточивание помещения;
• важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться,  следует посмотреть в щиток;
• проводится установка источников света и проведение проводов к выключателю;
• выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках  подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

• при монтаже проверяйте отдельные кабели;
• фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
• перед креплением важно проверить работоспособность конструкции.

Вариант применения переходного механизма

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна  из клавиш может пропускать определенную световую группу, или  все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов  на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Cхема подключения двухклавишного выключателя на две лампочки (видео)





ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru
