Как подключить к котлу терморегулятор – как установить и подключить своими руками

Содержание

Как подключить термостат к котлу, в том числе к старому

Большое удобство в домашнее отопление привносит обыкновенный комнатный термостат. Это маленькое устройство, размещается обычно на стене, в ключевом месте, в котором мы хотим измерять температуру, и по ее значению управлять домашним отоплением. Например, на стене в центре дома в коридоре, или в кухне на наружной стене, где становится холодно быстрее всего…

Как только температура воздуха в месте размещения прибора уменьшилась до выставленного значения, скажем, +21 градус, термостат включает котел… Котел выключится когда воздух нагреется до температуры выключения,например, +24 град.

Но как термостату удается управлять котлом?, и каким образом правильно подключить термостат к котлу, чтобы это происходило?

Особенно проблемным для многих представляется этот вопрос при использовании старых котлов, в которых подключение внешнего управления не предусматривалось….

Как работает комнатный термостат

Любой комнатный термостат, механический или электронный, с радиопередачей или проводной, или программируемый, который мы называем комнатным программатором, работает очень просто, по принципу однокнопочного выключателя, — «цепь разомкнута или соединена», — «Включено/Выключено».

В нем соединяется контакт, когда температура достигает порога включения, и цепь управления котлом становится замкнутой. Когда нагрев произошел, контакт размыкается, котел останавливается.

Какие термостаты бывают

Механические, с механической настройкой вращающейся ручкой и срабатывнием механизма, реагирующего на температуру. Это обычно малоточные приборы.

Электронные, — с более точной настройкой и точным срабатыванием.

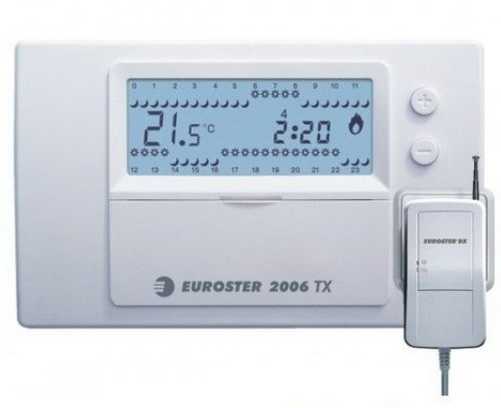

С радиоуправлением. Иногда кабели весьма мешают в интерьере. На стене крепится регистратор температуры–радиопередатчик, а у котла располагается приемник, подключенный проводами как термостат.

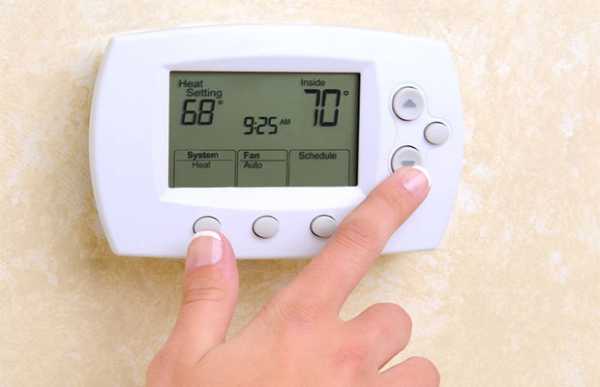

Программируемые приборы. Которыми можно задавать изменения температуры в течении суток, которые весьма полезны для экономии, так как на несколько часов можно сделать «холодно»….

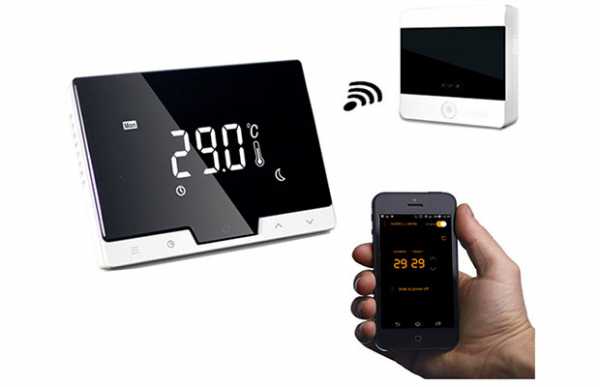

Термостат с функцией управления по GSM иил Wi-Fi связи — возможно удаленное управление котлом.

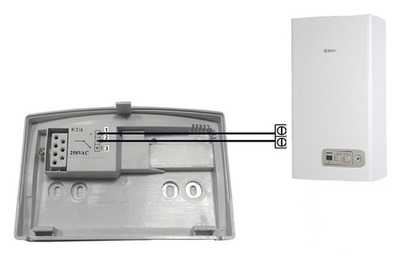

Как подключается обычный термостат к автоматизированному котлу

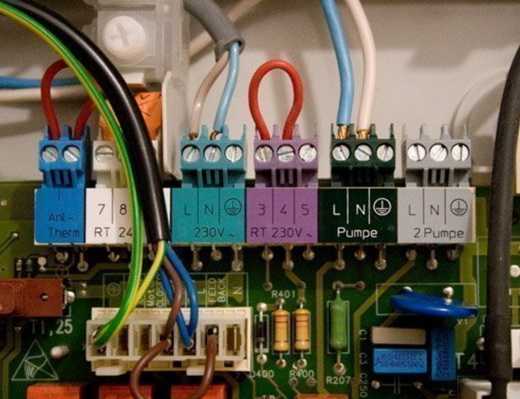

Современные котлы обычно оборудованы клемной колодкой с двумя клеммами для подключения аппарата внешнего управления, работающего по принципу «Включил-Выключил». Чаще эти клеммы обозначены как ТА.

Изначально они соединены перемычкой, при этом цепь между ними замкнута, котел получает все время команду «Включено». Если перемычку удалить, котел выключится.

Перемычка удаляется, на ее место подключается пара контактов с термостата, при этом обычно используется кабель сечением медных жил 0,5 – 0,75 мм кв. по инструкции производителя.

В самом же термостате не все так однозначно, у разных производителей клеммы нумеруются как 1,2,3 или АБС. Нужно подключить пару к тем контактам, которые замыкаются при срабатывании прибора на температуру. Если из инструкции это узнать не удается, останется только вызвонить замыкаемые контакты омметром…

Как подключить термостат к старому (безмозглому) котлу

Некоторые модели газовых, мазутных, электрических…котлов не имеют специальных клемных контактов для наружного блока управления. Как дистанционно управлять старым котлом?

Вероятно, что на самом котле находится ручка управления реле по температуре теплоносителя. И можно обнаружить, что это реле работает по тому же принципу «Замкнуто/Разомкнуто».

Если снять клемму с этого реле (блока управления), т.е. разомкнуть цепь его питания, то котел выключится. Он воспримет это как «температура большая – цепь разомкнута».

Понятно, что в разрыв между снятым проводом и этой клеммой можно подключить наружный термостат. Ручку на самом котле закрутить так, чтобы всегда было положение «Включено», а наружный термостат будет разрывать и соединять эту цепь, управляя работой котла так, как будто бы это делал внутренний…

По тому же принципу – включить термостат в цепь питания блока управления.
Включить в разрыв цепи питания катушки магнитного пускателя тенов (не путать, – не в разрыв силовых проводов, а в цепь управления…).
В разрыв цепи датчика давления воды в системе, который также работает по принципу «Включил/Выключил». Правда, котел теперь будет при выключении термостатом сообщать ошибку, что давление в системе ниже нормы…

В общем, включить последовательно с любым датчиком, который управляет котлом по принципу соединил-разъединил.

Но нельзя включать там, где регистрируется плавное изменение сопротивления, обмен пакетами цифровых данных, где нужно делать ручной перезапуск, например, при срабатывании термопары…

Как видим, при должном желании подключить термостат, или программатор, к любому котлу, который управляется электрическими цепями, датчиками… – нет проблем…

teplodom1.ru

Как подключить комнатный термостат к газовому котлу

Оглавление статьи

Всем привет! В этом коротком посте, я отвечу на самый популярный вопрос, который возникает после покупки комнатного термостата. Звучит этот вопрос следующим образом: «Как подключить комнатный термостат к газовому котлу???». Часто бывает, что инструкция к этому полезному гаджету не может ответить на этот самый важный вопрос. Тогда приходится подключать воображение, логику и здравый смысл. Надеюсь, что этот пост упростит вам эту задачу. Начнем описание, как обычно, от простого к более сложному.

Схема работы механического термостата.

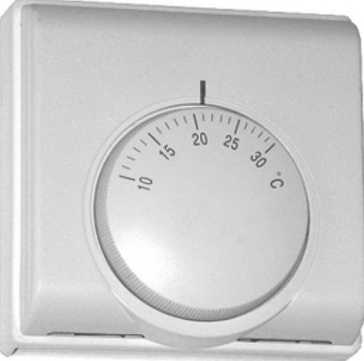

Механический комнатный термостат — самый простой вариант комнатного термостата, в котором при помощи биметаллической пластины происходит замыкание или размыкание цепи. Такой термостат не требует подведения питания. Схема, по которой он работает, выглядит следующим образом:

Как видно из схемы, есть два способа подключения такого термостата;

Через клемму NC — подключение для включения кондиционеров.
Через клемму NO — подключение для газовых и других котлов.

На другой стороне необходимо подключить провода к клеммной коробке на плате управления котла. При этом необходимо сначала снять перемычку и закрепить концы проводов.винтами.

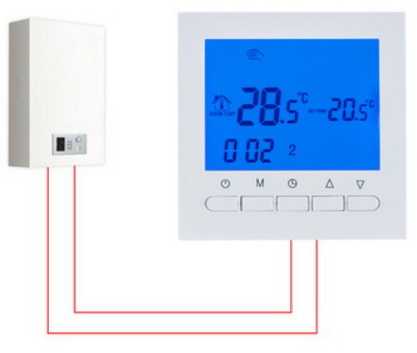

Такая схема подключения является наиболее простой и применяется на механических и электронных программируемых термостатах. В этой статье я расскажу еще об одной схеме.

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба. Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

L — напряжение питания.
N — провод нейтрали.
I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

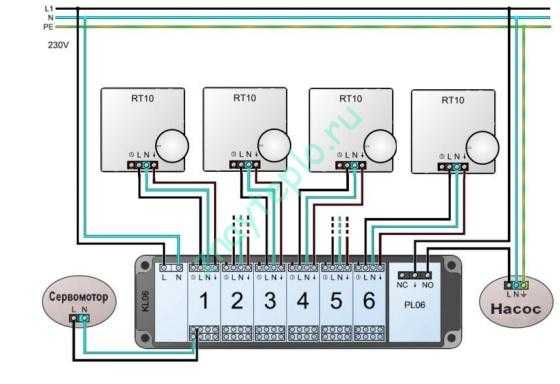

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов»

. Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»). Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема подключения беспроводного термостата.

В данный момент беспроводные термостаты получили широкое распространение и серьезно потеснили своих проводных собратьев. С ними проще работать, не нужно тянуть через весь дом провода от термостата до датчика. Достаточно просто настроить адрес датчика и установить его в месте с устойчивым приемом сигнала от термостата. Что касаемо схем подключения таких устройств, то их может быть две:

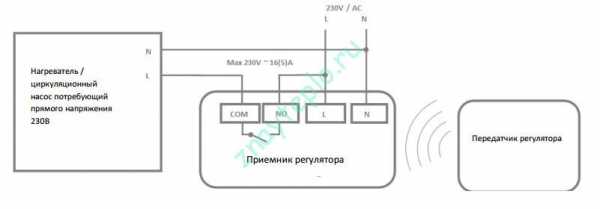

Схема соединения по разрыву цепи.

Схема ничем не отличается от схемы подключения механического термостата. Включение котла, насоса или сервопривода происходит по появлению тока в цепи.

Схема соединения по потенциалу (напряжению).

В данной схем при соединении цепи термостат передает на вход котла напряжение, которое включает котел, насос или сервопривод.

Итоги статьи.

Здесь были приведены самые распространенные схемы подключения комнатных термостатов. Но перед их использованием ознакомьтесь с инструкцией, мало ли какие нюансы подключения и настройки в ней могут быть отражены. К тому же, если у вас нет опыта электромонтажных работ, то лучше эту работу доверить специалисту. Иначе вы рискуете вывести из строя дорогостоящее оборудование. На этом остановимся. Жду ваших вопросов в комментариях.

znayteplo.ru

Как подключить комнатный термостат к газовому котлу для отопления: схема подключения

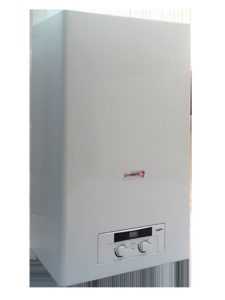

Современные газовые котлы отличаются высокой технологичностью и чаще всего имеют встроенный термостат — прибор, который измеряет температуру и влажность воздуха в помещении и подаёт сигналы плате котла о том, как производить нагрев.

Регулировка происходит путём включения и отключения питания котла. Однако бывают ситуации, когда приходится подключать дополнительное регулирующее оборудование.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата. Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе.

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение ото

ogon.guru

Как правильно установить регулятор температуры на котел отопления

Установка и подключение терморегулятора

Современные производители котлов и различных систем отопления комплектуют свои изделия беспроводными портами либо разъемами для дополнительного подключения датчиков температуры.

Существует два основополагающих варианта подключения термодатчика:

через кабель регулятора;
при помощи клеммы, расположенной на самом отопительном оборудовании.

Узнать о том, как подсоединить терморегулятор к котлу можно легко узнать из прилагаемой к устройству инструкции по эксплуатации, найдя соответствующий раздел с подробным описанием схемы монтажа.

Существуют некоторые общие практические правила и требования, как установить регулятор температуры вне зависимости от его функционального набора. Следует четко помнить, что корректное действие всей системы отопления напрямую зависит от охлаждения и/или нагрева самого термоэлемента.

Быстрота его реагирования находится в прямой зависимости от скорости температурных изменений. Поэтому становится очевидным, что если термодатчик заблокирован какими-либо предметами, то он будет с задержкой реагировать на изменение температурных параметров в помещении, а его показатели станут недостоверными.

Установка терморегулятора на котел отопления

Как показывает практика, устанавливать терморегулятор следует:

вдали от любых электроприборов, чтобы свести к минимуму действие на датчик исходящих от них тепловых потоков;
обеспечить свободный доступ воздуха к самому прибору;
избегать нежелательного закрытия терморегулятора тяжелыми шторами либо предметами мебели;
в наиболее прохладных помещениях, особенно в тех, где люди проводят большую часть своего времени;
в местах, где нет прямых солнечных лучей;
в точках, недоступных для сквозняков;
на высоте полутора метров от пола, так как холодный воздух всегда концентрируется внизу, а теплый неизменно поднимается вверх помещения, данное правило особенно актуально, если установлены теплые полы.

Данные рекомендации необходимо соблюдать, чтобы избежать ложных срабатываний термодатчика, что приведет к общей некорректной работе всей системы в целом.

Регулировки

После того, как удалось подключить терморегулятора к котлу отопления необходимо провести соответствующие настройки установленного оборудования. В комплект любого изделия входит инструкция по эксплуатации, в которой подробнейшим образом описан план и действия по настройке, которым следует тщательно следовать.

Только так можно организовать корректную настройку терморегулятора, тем самым создав комфортный и благоприятный температурный режим в помещении. На внешних панелях большинства устройств расположены различные реле и кнопки, с помощью которых можно провести соответствующие регулировки.

Терморегулятор на электрический котел, как правило, может поддерживать два основополагающих режима: экономный и оптимальный. Первый понижает температуру воздуха до уровня, который наиболее благоприятен для спокойного и комфортного сна, а второй – поддерживает благоприятный температурный режим в дневное время.

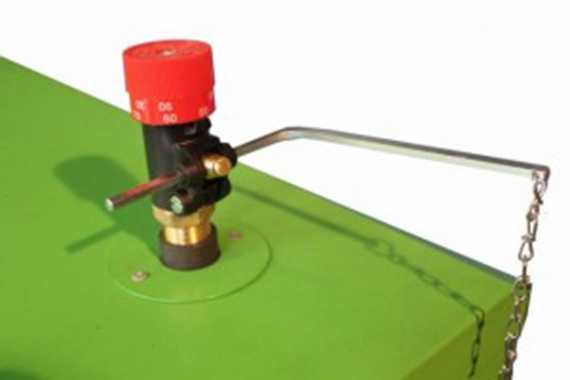

Практически настроить термодатчик твердотопливного котла можно, если последовательно соблюдать следующие рекомендации:

разжечь котел;
открыть дверцу для свободного доступа воздуха, ни в коем случае не присоединяя к цепочке;
ослабить расположенный на регулировочной рукоятке фиксатор;
правильно выставить рукоятку в положение, соответствующее необходимому температурному режиму;
затем следует внимательно проследить за терморегулятором, когда сила разогрева достигнет нужной температуры надо присоединить к заслонке цепной привод, но дверца должна остаться приоткрытой на 2-3 мм;
завершающий этап – закрепление винта-фиксатора.

После первоначальных регулировок специалисты советуют проверить работу оборудования в различных температурных режимах, вплоть до максимального.

Преимущества использования регулятора температуры

Грамотный монтаж и регулировка термостата отопительного котла дает множество преимуществ.

Среди них основополагающими можно назвать:

экономия газового топлива до 50-60%, если правильно выставить температурный режим;
аналогичная ситуация с электрическим оборудованием, при правильных настройках котел работает в режиме сглаживания скачков в сети напряжения, а также на сокращения потерь при сопротивлении;
использование терморегулятора способно на значительный период продлить срок службы основного оборудования;
термодатчик избавляет от необходимости частой регулировки температуры, достаточно единожды поменять показания, выставив их на определенный уровень, и в помещении будет комфортная обстановка;
температурный регулятор любой модели котла способен обеспечивать круглосуточное, в автоматическом режиме контроль за работой оборудования, что позволяет равномерно обогревать помещение;
большинство моделей термодатчиков можно устанавливать как при самом монтаже котла, так и уже в устроенное оборудование;
современные модели термодатчиков выглядят достаточно компактно, а потому могут организованно вписаться практически в любой интерьер.

Функциональность и выбор устройства

Современные производители предлагают огромный выбор терморегулятор для различных котлов отопления. Все они различаются степенью своей функциональности и набором определенных опций, поэтому простому обывателю бывает затруднительно сделать правильный выбор. Далее будут рассмотрены одни из самых популярных моделей термостатов для отопительных котлов.

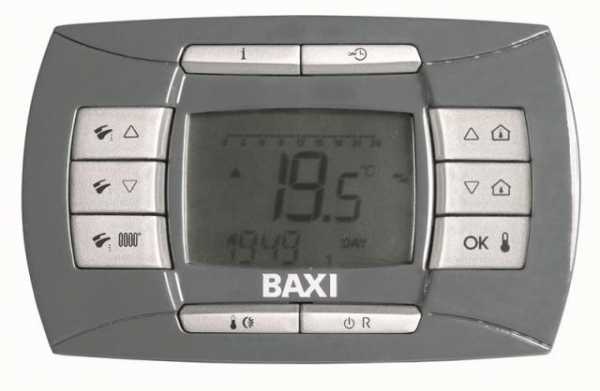

Baxi (Бакси)

Данный производитель кроме основной своей деятельности – изготовления отопительного оборудования, занимается также выпуском дополнительных аксессуаров к нему. Среди множества производимых девайсов отдельного внимания заслуживают термостаты Baxi (Бакси).

Они позволяют поддерживать заданную температуру и обеспечивают круглосуточный комфортный климат. Если такой термостат установить в паре с одним еще аксессуаром – датчиком уличной температуры, то работа котла станет намного эффективней из-за разницы уличного и комнатного температурного микроклимата.

Иммергаз

Известная итальянская фирма выпускает комнатные программаторы обеспечивают экономный режим работы отопительного оборудования. Ими можно управлять как вручную, так и дистанционно. Еще термостаты Иммергаз называют еще недельными, так как он позволяет задавать различные температурные режимы как на выходные, так и на рабочие дни.

Принцип действия основывается на температуре подачи самого теплоносителя, циркулирующего в отопительной системе, а задается на дисплее управления. При этом сам котел поддерживает необходимую температуру посредством включения либо выключения горелки посредством моделирования мощности в нужных диапазонах. Термостаты данного бренда позволяют отключать режим нагрева отопительных батарей даже при повышении на полградуса от заданной температуры.

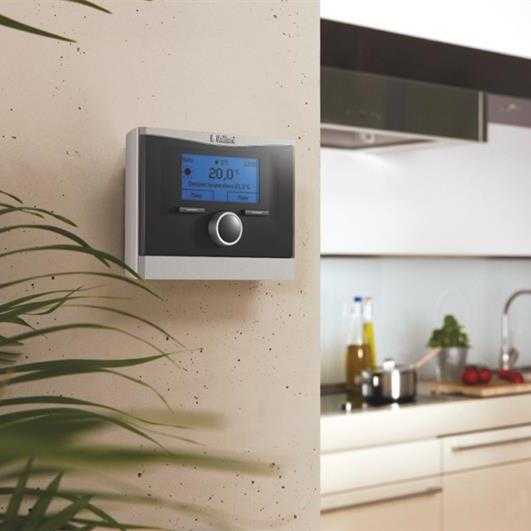

Vailant (Вайлант)

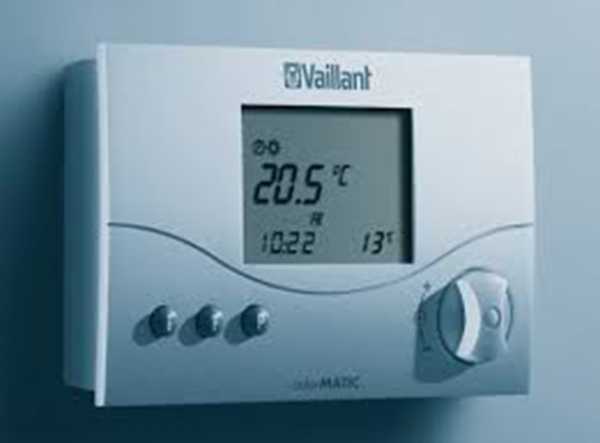

Данный температурный регулятор предназначен для автоматического обеспечения приемлемой для помещений температурой в диапазоне до 35⁰С. Возможен вариант недельного программирования.

При этом сам термодатчик Vailant (Вайлант) может быть расположен в любой части помещения, даже в подвале, но это никак отрицательно не сказывается на функциональности самого оборудования.

Протерм

Модельный ряд комнатных термодатчиков данного производителя содержит в себе как простое в обслуживание оборудование, так и более сложные программаторы. Установка того или иного регулятора Протерм полностью зависит от технических возможностей самого котла, более мощное оборудование может выдавать температуру до +35⁰С. Любая категория продукции этой фирмы гарантирует плавную и бесперебойную работу любого отопительного оборудования.

Аристон

Несмотря на богатый ассортимент, представленный на рынке отопительных приборов, неизменной востребованностью уже многие десятилетия пользуются терморегуляторы известного итальянского бренда Аристон, применяемы для оснащения любых видов котлов.

Такие датчики можно запрограммировать как на недельный, дневной и даже почасовой режим работы, что дает не только эффективную экономию, но и значительно продлевает срок эксплуатации самого оборудования.

Бош

Данные термодатчики подходят как для одноконтурных, так и для двухконтурных котлов. Имеют интуитивно понятное, простое меню управления. Есть дополнительный режим – «отпуск» с возможностью указания даты начала и окончания отсутствия людей в помещении.

Кроме терморегуляторов Бош, а также вышеперечисленных брендов, похожими функциональными особенностями обладают такие датчики температуры, как регуляторы Висман, Феролли,Эван и Зота.

Многолетняя практика производства и применения терморегуляторов показывает, что расходы на его приобретение легко компенсируются при эксплуатации котла даже в максимальном режиме уже в течении четырех или пяти лет. Это достаточно убедительный факт, обеспечивающий в дальнейшем перспективу финансовой экономии, учитывая постоянно растущие тарифы на отопление.

boilervdom.ru

Как подключить термостат к газовому котлу?

Любой владелец газового котла желает, чтобы его устройство расходовало меньше топлива. Этого можно достичь с помощью подключения термостата к газовому котлу. Данное устройство способно автоматически регулировать температурный режим в помещении и осуществлять включение только тогда, когда воздух начинает остывать.

…

Чем отличается работа газового котла без и с термостатом?

При работе газового котла без термостата желаемую температуру выставляют вручную в зависимости от погодных условий. Но, если на улице стало холоднее, то в комнатах также похолодает. Тогда нужно подойти к агрегату и выставить другой режим. Если на улице потеплело, то придется прикрутить мощность агрегата.

Если же выполнить подключение комнатного термостата к газовому котлу, то агрегат будет нагревать жидкость до тех пор, пока температура в помещении не поднимется до заданной, а после этого выключится.

Однако термостат или программатор можно подключить не ко всем агрегатам. К механическим устройствам его подсоединить нельзя. Он подключается только к некоторым моделям на электронном управлении.

При установке даже самого примитивного программатора можно сэкономить от 15 до 30% топлива.

…

Преимущества термостата

Специалисты отмечают следующие преимущества применения термостата:

агрегат не будет включаться, если температура в помещении поддерживается на должном уровне;
автоматика котла меньше изнашивается, так как реже происходит процесс включения-отключения;
в помещении не возникает перепад температур, так как минимальный порог срабатывания программатора около 0,25°C;
есть возможность изменения настроек;
простое управление котлом.

Недостатком использования программатора является только то, что для непрерывной работы беспроводных моделей необходим постоянный запас батареек.

Как выбрать прибор?

Выбирать термостат следует с набором опций, которые наверняка будут использоваться. Не стоит переплачивать за устройство с большим количеством всевозможных функций, многими из которых Вы пользоваться не будете.

Проводные программаторы имеют свои плюсы и минусы. К положительным качествам можно отнести отсутствие их зависимости от батареек. Минусом таких моделей является плохая мобильность – если термостат и котел находятся в разных помещениях, то придется делать в стене отверстие для провода.

Беспроводной программатор можно свободно расположить в любом помещении, попадающем в зону его действия. Перед покупкой следует обязательно проконсультироваться и узнать рабочий диапазон устройства, а также возможность передавать сигналы через стены. Некоторые дешевые термостаты способны работать только в зоне прямой видимости, а если их унести в другую комнату, то потеряют возможность подавать сигнал газовому котлу.

Обратите внимание! Лучше всего покупать термостат того же производителя, что и газовый агрегат.
Разнообразие термостатов
Термостаты отличаются способом управления:
электронным – информация отображается на электронном табло;
механическим – управление осуществляется с помощью ручных регуляторов.
Программаторы и термостаты могут быть простыми и многофункциональными. Первые способны поддерживать лишь заданную температуру в помещении. Вторые имеют большой набор функций: можно задавать режимы на разное время суток и даже на неделю.
Бывают термостаты, имеющие функцию гидростата – у них есть возможность менять уровень влажности в помещении.
Установка и подключение термостата
От правильности размещения датчика зависит эффективность работы системы отопления. Есть определенные рекомендации по установке, которые следует соблюдать:
Необходимо устанавливать термодатчик над полом на расстоянии 1,5 м.
Прикреплять устройство следует к внутренней перегородке, так как наружные стены дома холоднее.
Термодатчик не нужно прятать за чем-либо, возле него должен свободно циркулировать воздух. Также нельзя устанавливать его в зоне действия сквозняков.
На датчик не должны попадать прямые солнечные лучи, его нельзя размещать около радиаторов или кондиционера.
Правильное расположение программатора избавит от ошибок в работе и позволит регулировать температуру в помещении максимально корректно.
Схема подключения термостата к газовому котлу зависит от модели агрегата. Чтобы подключить устройство, следует разобраться в схеме газового прибора. Она должна находиться в технической документации. На схеме есть обозначение «Комнатный термостат» (или другое – в зависимости от модели), куда можно подводить данное устройство. Подключение производят с помощью клемм на агрегате в указанных точках.
Соединяют газовый котел с термостатом руководствуясь рекомендациями производителя агрегата. Обычно этот процесс не вызывает каких-либо сложностей, поэтому выполнить его можно своими руками. После подключения следует произвести настройку и проверить, правильно ли работает термостат.
Настройка термостата
Произвести настройку установленного термостата поможет инструкция, прилагаемая к нему. Настройка режимов осуществляется с помощью кнопок, расположенных на панели устройства. С помощью них можно регулировать такие показатели:
Температуру нагрева и кондиционирование.
Время задержки срабатывания датчиков. Его ставят, чтобы избежать ложного включения или отключения газового котла. Это может произойти, например, при появлении кратковременного сквозняка.
Колебание температуры. Например, наименьший показатель составляет 0,5°C – это значит, что котел включится при снижении параметра на 0,25°C, и выключится при превышении температуры на аналогичное значение.
Оптимальная и экономичная температуры. Первая поддерживается в дневное время, а вторая – в ночное, обеспечивая экономию топлива.
Количество программ может отличаться в зависимости от модели термостата.
Рекомендации по эксплуатации
Чтобы отопительная система работала экономно и создавала максимальный комфорт в доме, следует принять во внимание следующие рекомендации:
если длительный период все домочадцы находятся на работе или на учебе, на это время можно запрограммировать экономичный режим работы;
надолго уезжая из дома, необходимо установить подогрев на минимум и поставить новые батарейки;
лучше менять батарейки в программаторе на новые заранее, не дожидаясь, когда они полностью разрядятся;
желательно подключить к термостату и газовому котлу стабилизатор напряжения.
Терморегулятор – это полезное устройство, которое сэкономит деньги и создаст в доме комфорт и уют. Он облегчит управление газовым котлом и продлит его срок службы.

oteple.com
Терморегулятор для котла (регулятор отопления): как подключить и настроить?
Терморегулятор для котла позволяет управлять работой отопительного агрегата в автоматическом режиме, обеспечивая тем самым максимально комфортную температуру в жилище.
1
Типы отопительных котлов – как в них регулируется температура?
Существует несколько видов агрегатов, используемых для отопления жилых помещений. Потребители монтируют в домах и квартирах электрические, газовые, твердо- и жидкотопливные котлы. Все эти установки в части регулирования температуры имеют определенные особенности. Электрические агрегаты, например, снабжаются специальным механическим таймером. Он позволяет выбирать один из трех вариантов функционирования котла:
1. Оборудование выключено.
2. Подача горячей воды.
3. Запуск и отключение агрегата в заданное время.
Такой таймер в большинстве случаев выполняется в виде циферблата с 24 делениями. Пользователь устанавливает диск на определенную отметку. В заданное время котел автоматически включается и начинает обогревать помещение. Кроме того, таймер можно запрограммировать на включение/выключение агрегата через определенные промежутки времени (15, 30, 60 минут).

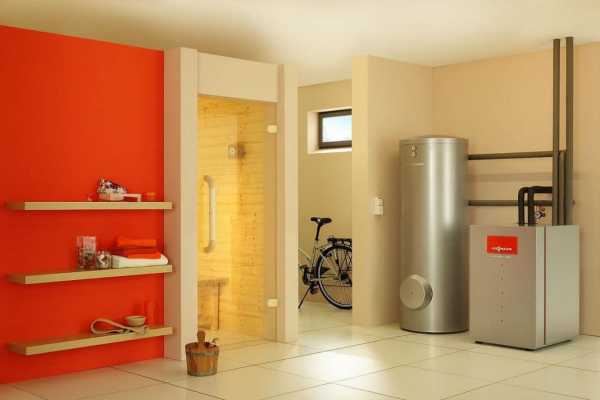

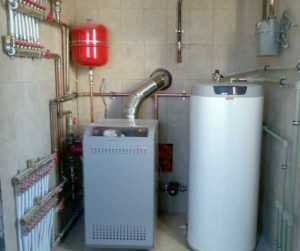

Отопительный котел
Жидко- и твердотопливные котлы, как правило, оснащаются специальным термоэлементом – элементарным по конструкции приспособлением для автоматического открытия и закрытия заслонки тяги. Здесь все просто. Горение будет тем сильнее, чем больше открыта заслонка. В более современные котлы на жидком и твердом топливе встраивают не термоэлемент, а контроллер. Он дает возможность точнее регулировать работу отопительного оборудования за счет управления воздушного потока, поступающего в камеру сгорания.
Установки, работающие на природном газе, получили наибольшее распространение. Они дешевы в эксплуатации, надежны, экономичны, могут быть одно- и двухконтурными. В первом случае агрегат располагает всего одним теплообменником. Подобные установки используются исключительно для отопления. Двухконтурные аппараты не только обогревают жилище, но еще и подают горячую воду. Газовые агрегаты всегда используются с терморегулятором, который нередко называют термостатом, программатором, термодатчиком или датчиком температуры. Это устройство мы и опишем максимально подробно. После прочтения статьи вы без проблем выберете и подключите терморегулятор для котла.
2
Виды термостатов – какое устройство приобрести для частного жилища?
Интересующие нас приспособления бывают центральными, радиаторными, комнатными. Терморегуляторы для батарей отопления позволяют настраивать температуру в каждом помещении жилища. Подобные устройства очень просты. Они представляют собой клапан, с помощью которого можно снижать либо увеличивать подачу горячей воды на радиатор.
Центральные термостаты обычно устанавливаются в котельных, обеспечивающих отопление коттеджей на несколько семей, многоквартирных домов. А вот в отдельных квартирах с автономным обогревом на газовые агрегаты монтируются комнатные регуляторы температуры. Они постоянно поддерживают оптимальную температуру в жилище без необходимости вмешательства человека в работу системы отопления.
Регулятор температуры для газового котла имеет понятный принцип работы. Разобраться с ним несложно. Потребитель программирует определенную температуру в помещении (допустим, +22°) и включает отопительный агрегат. Котел начинает нагревать воду, которая поступает в радиаторы. Когда температура в доме (квартире) достигает показателя +22°, термостат отключает систему отопления. Котел не работает. При падении температуры воздуха в жилище на 0,5° терморегулятор снова запускает отопительное оборудование и выключает его при достижении +22°.
Важный момент! Термостат отключает не только горелку газового агрегата, но и его насос. А значит, потребитель уже начинает экономить электрическую энергию.
Здесь есть еще один момент. Теплоноситель в отопительной системе остывает ощутимо быстрее, чем температура в помещении. За счет этого мы снова экономим, так как котел будет включаться значительно реже (в 5–10 раз). Как результат – уменьшение цифр в счетах за оплату электроэнергии, увеличение долговечности отопительного газового агрегата и при этом всегда комфортная температура в доме.
3
Особенности комнатных терморегуляторов – что нужно знать потребителю?
При выборе термостата следует учитывать, что описываемые устройства подразделяют на:
беспроводные;
проводные.
Беспроводной терморегулятор
Беспроводные термодатчики состоят из двух блоков. Один из них располагает приспособлением, замеряющим температуру. Он ставится в помещении. Второй блок подключается к котлу. Между собой эти два элемента связываются радиосигналом. Главное достоинство такого терморегулятора – отсутствие необходимости в прокладке кабеля. Монтаж проводных устройств более сложный. Придется пускать провод от котла к блоку, установленному в комнате, демонтировать плинтуса, порожки под межкомнатными дверями и так далее.
Также термостаты делят на простые и программируемые. Они характеризуются разной функциональностью. К одноконтурным котлам обычно подключают простые устройства, которые выполняют одну задачу – удерживают температуру в жилище на заданном уровне. С двухконтурным агрегатом все сложнее. В данном случае рекомендуется подсоединение программируемого термостата к газовому котлу. Такое приспособление дает возможность:
выбирать дневную и ночную температуру;
программировать котел на несколько месяцев вперед и на каждый день недели;
задавать любые режимы функционирования отопительной установки.
Программируемый термостат может поддерживать температуру в жилище на требуемом уровне
Удобство применения программируемого устройства очевидны. С его помощью вы сможете поддерживать температуру в жилище на требуемом уровне вне зависимости от того, как долго вас не будет дома (неделю, месяц), а также придерживаться максимально приемлемых для вас нормативов отопления.
4
Выбор и установка регулятора температуры – минимум сложностей!
Чтобы правильно приобрести термодатчик и без проблем подключить его к котлу, следует получить консультацию профессионала в сфере отопления жилых помещений. Желательно покупать регулятор температуры того же производителя, который выпустил газовый агрегат. Тогда подключение термостата к отопительной установке пройдет по-настоящему просто. А сам процесс эксплуатации системы отопления будет надежным и безаварийным.
Подключение термодатчика
Теперь давайте разберемся, как подключить термостат к газовому котлу. Но прежде примите во внимание следующее. Запрещается закрывать датчик температуры шторками и занавесками, фальш-панелями и разнообразными декоративными элементами (полочками, навесами и так далее). Не монтируйте терморегулятор около предметов и конструкций, которые будут мешать свободной циркуляции воздуха в помещении, а также около кондиционеров, электропечей, нагревателей. Если не соблюдать этих требований, датчик не сможет точно замерить температуру в комнате.
Подключаются рассматриваемые нами устройства по далее приведенному алгоритму:
1. Тщательно изучаете инструкцию по монтажу термостата.
2. Отключаете отопительный агрегат от электросети.
3. Находите в котле контакты для подсоединения регулятора. Они указываются в схеме, прилагаемой к агрегату. Место подключения в котле хорошо видно визуально – производители монтируют на него специальную перемычку. Ошибиться трудно.
4. Демонтируете перемычку, подсоединяете терморегулятор. Никаких дополнительных действий с подключенными проводами выполнять не нужно.
Обратите внимание. Программируемые регуляторы температуры нередко подсоединяются к клеммам, имеющимся на газовом агрегате. Принцип выполнения работ в подобных случаях будет аналогичным.
Настройка термостата также не вызывает серьезных проблем. Изучаете инструкцию, пробуете разные режимы работы, выбираете те, которые вам подходят. И не забывайте – вы всегда можете выполнить повторную настройку терморегулятора в нужное вам время. Пусть в вашем доме всегда будет тепло и уютно!
obustroen.ru
Подключение термостата к газовому котлу: пошаговая инструкция
Самые современные и технологичные модели газовых котлов оснащаются термостатом. Этот прибор позволяет определить температуру и влажность воздуха в помещении, и по результатам измерений регулирует мощность работы котла. При повышении температуры питание котла отключается, и при слишком низкой – включается. Особенно выгодна эта функция в тех случаях, когда установлен счетчик газа – выключение оборудования позволяет сократить его расход. Кроме того, использование таких устройств позволяет сохранить комфортный микроклимат в помещении, не давай воздуху слишком перегреваться.
Как подключить термостат к газовому котлу
Содержание статьи
Если у вас старая или просто слишком простая модель газовой техники, вам может потребовать подключить термостат самостоятельно. Сделать это несложно, главное – следовать инструкции и сверяться со документами на сам газовый котел и на подключаемое к нему оборудование.
Необходимые инструменты и материалы
Одним из главных плюсов подключения термостата к газовому котлу является то, что для этого не требуется никаких особых инструментов или специальных навыков. Все, что необходимо для установки терморегулятора на газовый котел, является частью базового комплекта оборудования. Вам потребуется технический паспорт газового котла и документы на термостат, чтобы сверить схемы и удостовериться в их сочетаемости. Также потребуется обычная отвертка, тестер для определения напряжения в электросети, а также инструменты для установки устройства на стену в помещении. В некоторых случаях
Важно! Полный набор инструментов зависит от модели оборудования и места установки. Которое вы выберите.
Важные моменты подключения
Самый важный момент – это выбор необходимой вам модели датчика. Термостаты бывают трех видов: механические, электромеханические и электронные. Первые два типа устанавливаются непосредственно в систему и измеряют температуру теплоносителя. Такими устройствами могут быть оборудованы старые модели газового оборудования. Их установка не только сложна, но и нецелесообразна. Если вы хотите установить терморегулятор для отопительной системы, лучше выбрать современную электронную модель. Она подключается к котлу и определяет температуру не воды в системе, а воздуха в отапливаемых помещениях. Комфортную температуру в таких устройствах можно задать посредством настроек. При превышении установленного порога устройство дает сигнал на котел и отключает его работу.
Чтобы термостат мог измерить реальную температуру и влажность в помещении, необходимо придерживаться при его установке следующих правил:
Высота установки регулятора должна быть чуть меньше роста человека, от полутора метров до 1,7 метра.
Прибор должен быть установлен на расстоянии не менее метра от нагревательных приборов и любой нагревающейся при работе техники, а также от вентиляторов и кондиционеров – все это будет искажать показания устройства.
Воздействие сквозняка или вентиляции на регулятор необходимо минимизировать.
Датчик должен находиться в обогреваемом помещении – в противном случае его показания будут занижены.
Важно! Если у вас в доме установлены теплые полы, лучше всего приобретать такую модель терморегулирующего устройства, которая имеет дополнительный термодатчик, устанавливаемый возле пола. Он определяет температуру воздуха в нижней зоне и обеспечивает более точные показания.
Пошаговая инструкция подключения термостата к газовому котлу
Установку термостата на газовый котел можно поделить на два этапа: установку самого устройства на стену в помещении и соединение его с котлом отопления.
Установку прибора не стене следует производить согласно прилагающийся к нему инструкции. Когда терморегулятор закреплен на необходимой высоте, необходимо проложить провод от него до котла. При прокладке проводов можно использовать как открытый, так и закрытый способ. При подключении регулирующего устройства к отопительному оборудованию необходимо действовать в следующем порядке:
Один из концов кабеля присоединяется к контактам регулятора, маркированным как NO и COM. На беспроводных моделях клеммы для подключения можно найти в релейном блоке.
Маркировку и место подключения второго конца проводов можно найти в инструкции к газовому котлу.
Доступ к разъемам и плате управления газовым оборудованием можно получить, сняв или сдвинув переднюю панель.
Между клеммами, необходимыми для подключения, может находиться перемычка. Ее следует удалить, но не выбрасывать.
К клеммам подсоедините второй конец провода, подключенного к термостату.
Если термостат беспроводной, ко второму релейному блоку необходимо подвести трехжильный кабель питания с заземляющим контуром.
Важно! Если маркировка на термостате отличается от стандартной, найти необходимые клеммы можно при помощи тестера. Между нужными вам клеммами цепь должна быть разомкнутой.
Также важно помнить, что некоторые модели отопительного оборудования не работают с термостатами. В них установлен газовый клапан, реагирующий только на механические воздействия, поэтому электрическая регулировка работы такого котла отопления невозможна. Чаще всего такими выпускаются энергонезависимые модели газового оборудования.
setafi.com
