Подключение люстры к выключателю: инструкции и полезные советы

Люстра, популярный потолочный светильник, есть в каждом доме, причем не одна. Поэтому периодически у всех возникает необходимость установки и подключения люстры. Конечно, совсем не сложно пригласить для этого электрика, который выполнит для вас эту работу за определенную сумму. Но можно и самому научиться подключить люстру, особых способностей это не требует. Положительный настрой, наличие простейших знаний из области электротехники и соблюдение элементарных правил безопасности позволит даже неопытному человеку суметь подключить люстру самостоятельно.

Подключение люстры

Необходимые инструменты и оборудование:

  1. Пассатижи.
  2. Отвертка.
  3. Индикатор напряжения.
  4. Маркер.
  5. Стремянка либо другое устойчивое приспособление достаточной высоты.
  6. Клеммные зажимы.
Разновидности индикаторов напряжения

Разновидности индикаторов напряжения

Как подключить люстру — определение проводов

Перед началом работы необходимо ознакомиться с инструкцией-паспортом люстры, где указаны основные технические параметры, а также имеется схема и порядок подключения проводов.

Для удобства провода отличаются по цвету:

  • «нулевой» провод должен быть синего цвета;
  • провод заземления – желтого или желто-зеленого цвета;
  • «фазный» провод – обычно красного, коричневого, черного либо другого цвета, кроме синего, желтого и зеленого.

Также следует осмотреть место подвешивания люстры. В квартирах на потолке обычно уже имеется специальный крюк для подвешивания. Надо обратить внимание на количество выходящих из потолка проводов: два или три. Наличие трех проводов (если, конечно, один из них не заземляющий провод) позволяет подключение люстры по-секционно для применения различных уровней освещенности. Наличие двух проводов лишает вас этой возможности, возможно только одновременное включение всех ламп в люстре.

Современная домашняя электропроводка, как правило, выполняется с использованием маркированных цветных проводов. Распределение цветов аналогично вышеуказанному.

Маркировка проводов для люстры

Если же у вас старая проводка, и все провода одного цвета, то с помощью индикатора напряжения определите фазные провода на потолке и пометьте их маркером.

Подключение люстры к одинарному выключателю

Самый простой способ подключения люстры. Провода домашней электропроводки и провода светильника попарно между собой попарно соединяются.

Последовательность выполнения:

  1. Нулевой провод люстры соединить с нулевым проводом из распределительной коробки.
  2. Фазный провод из распределительной коробки должен быть подключен сперва к выключателю и проведен под его клавишей. Соединить его с фазным проводом люстры.

При соединении проводов наиболее надежный и безопасный вариант — использование винтовых клеммных зажимов. Однако на практике часто изолируют скрученные соединения специальными колпачками. Категорически не рекомендуем использовать для изоляции ПВХ ленты, по истечении времени из-за ее усыхания качество изоляции может значительно ухудшиться, что может вызвать короткое замыкание и чревато неприятными последствиями.

Подключение люстры к одноклавишному выключателю

Подключение люстры к двойному выключателю

Этот способ соединения используется при подключении трехрожковой люстры или потолочного светильника, имеющего более трех ламп. Данный вид люстр позволяет регулировать уровень освещенности в помещении и, к тому же, позволяет экономить на счетах за электроэнергию. Если вы желаете установить люстру именно такой модификации, при покупке обратите внимание на количество проводов, выходящих из нее: должно быть не менее двух фазных проводов, не считая проводов заземления и нулевого.

Ваша домашняя электропроводка также должна быть выполнена соответствующим образом: к месту крепления люстры подведены три провода от двойного выключателя. Один из проводов – нулевой провод, два других – фазные провода, проходящие в выключателе через разные клавиши.

Схема подключения люстры с двойным выключателем позволяет ступенчато регулировать уровень освещенности в помещении.

Как подключить люстру к двухклавишному выключателю

Последовательность выполнения:

  1. Разделить провода от ламп люстры на две секции.
  2. От каждой секции подключить к нулевому проводу по одной скрутке.
  3. Две оставшихся скрутки соединить по отдельности к фазным проводам.

В результате при таком подключении у вас получится три разных режима освещения.

Схема подключения двух-трех люстр от одинарного выключателя

В помещении большой площади часто устанавливают несколько люстр или большое количество галогенных светильников, светодиодных ламп, которые включаются все одновременно одним одинарным выключателем. Также порой возникает необходимость установить выключатель так, чтобы можно было им включать освещение одновременно в нескольких помещениях. В таком случае применяется параллельное подключение люстр, как несколько плафонов в одной люстре.

Подключение нескольких люстр

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

ВНИМАНИЕ: В подобной ситуации обязательно следует проверить индикатором все три провода, чтобы случайно не замкнуть сеть, если третий провод не фазный, а нулевой. Такое, к сожалению, тоже случается.

Проверка проводов для люстры

Как переделать люстру, рассчитанную на одинарный выключатель, под двойной выключатель

Если ваша люстра рассчитана на одинарный выключатель, то есть из основания люстры выходит только два провода, а ламп несколько, и ваша электропроводка позволяет, можно попробовать переделать люстру под двойной выключатель, Процесс трудоемкий, но результат того стоит.

В люстре такой конструкции вся проводка от ламп (плафонов) приходит в одно объединение фазных и нулевых проводов. Нужно найти это место и разделить плафоны на две секции, каждая из которых будет включаться соответствующей клавишей выключателя.

После того, как нашли место соединения, проделываем следующее:

  1. Нулевые провода остаются соединенными между собой, их трогать не нужно.
  2. Фазные провода разделяем на две группы проводов вместо одной. Схема разделения на ваше усмотрение в зависимости от количества плафонов и ваших личных предпочтений.
  3. Соединить общий (нулевой) провод с нулевым проводом, идущим из распределительной коробки.
  4. Чтобы подключить фазные провода от получившихся секций плафонов секций, необходимо прокинуть еще один дополнительный провод от люстры в место подключения люстры к электропроводке от двойного выключателя.

Таким образом, довольно легко можно трансформировать обычную люстру в трехрежимную.

Соединение проводов люстры

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

Неправильное подключение выключателя

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Ошибки при подключении люстры

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Как подключить люстру к выключателю

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

  1. Внимательно изучить инструкцию по подключению люстры.
  2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
  3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
  4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Видео о подключении люстры

схемы подключения люстры к одиночному и двойному выключателю

Совсем не обязательно вызывать на дом профессионального электрика, чтобы подключить новую люстру к выключателю. Одно- или двухклавишному – не имеет значения. Это достаточно несложная работа, которую можно качественно выполнить и самостоятельно, сэкономив при этом средства. Главное, придерживаться пошаговой инструкции, прислушиваться к советам и четко выполнять рекомендации, данные специалистами в области электромонтажа.

Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

  • фазный;
  • и нулевой.
А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

  • рабочий ноль-проводник должен быть синим или голубым;
  • защитный ноль-проводник — желто-зеленым.
Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.



От потолка провода могут идти по-разному:

  1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.
  2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.

  3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
  4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение одной люстры сразу на два выключателя

Чтобы реализовать на практике электросхему подключения люстры или же группы галогенных (с установкой дополнительно понижающего трансформатора)/светодиодных ламп с 2 различных выключателей, потребуются особые «проходные» выключатели, которые конструкционно отличны от обычных. Кроме того, в их монтажной схеме есть три контакта:
  • общий вывод к фазовому проводу или напрямую к люстре;
  • пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

  1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
  2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
  3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
  4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
  5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
  6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
  7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Загрузка...

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Содержание статьи

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

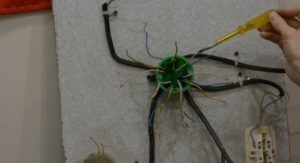

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать. Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединение проводов от люстры и выключателя делают в клеммной коробке

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция - как подключить люстру к выключателю.

В статье мы рассмотрим:

  - Варианты подключения люстры (к одноклавишному и двухклавишному выключателю)
  - Схемы электропроводки при подключении люстр
  - Варианты крепления люстры к потолку
  - Подробный процесс подключения люстры к выключателю


Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

 как подключить люстру к выключателю

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.



Варианты подключения люстры



В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы. Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Схема подключения люстры к выключателю

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Схема подключения люстры к одноклавишному выключателю

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль). Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.

Схема подключения люстры к двухклавишному выключателю



Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.



Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже. Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.


Схема электропроводки одноклавишного выключателя при подключении к люстре


При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.

Схема подключения люстры к двухклавишному выключателю



Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.





Варианты крепления люстр к потолку



Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый - Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Крепление люстры на крюк

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.

Варианты крепления люстры к потолку



"ПОДКЛЮЧЕНИЕ ЛЮСТРЫ"  ЧИТАТЬ ДАЛЕЕ…

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

как подключить люстру к двухклавишному выключателюИмея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

  • клавиш – включаются одновременным нажатием или по одной;
  • рамка – снимают во время монтажа;
  • клеммников – места соединения.

Схема двойного подключения на 6 лампочекВ некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

  1. Включена первая клавиша – горит одна лампа (первая группа).
  2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.
Схема двойного подключения на 6 лампочек

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

как подключить люстру к двухклавишному выключателюЧтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

  1. Используемые инструменты должны иметь заизолированные рукоятки.
  2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).
Схема двойного подключения на 6 лампочек

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

как подключить люстру к двухклавишному выключателюКабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

Схема подключения люстры на 2 лампыВ светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Схема двойного подключения на 6 лампочек

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Подключение света на три лампы с тремя проводамиТрехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

  1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
  2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

  1. Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
  2. Заземление – его сразу можно подсоединить с потолком.
  3. Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
  4. Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
  5. Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

Подключение света на три лампы с тремя проводами

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

пятирожковаяИз пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

  1. Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
  2. Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Схема двойного подключения на 6 лампочекДопустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с  фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Схема двойного подключения на 6 лампочекДля подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

  1. Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
  2. При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
  3. Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
  4. Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
  5. Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Подключение люстры к выключателю | Строительный портал

После приобретения люстры следует вопрос, связанный с ее подключением. Данная процедура требует особой внимательности и серьезности, так как связанна она с электричеством. Следуя простым рекомендациям по подключению люстры сделать это вполне реально даже новичку.

Оглавление:

  1. Подключение люстры к выключателю: особенности проведения
  2. Схема подключения люстры с выключателем
  3. Как подсоединить люстру к двойному выключателю: технология проведения работ
  4. Как подключить пятирожковую люстру к двойному выключателю
  5. Подключение трехламповой люстры к двухклавишному выключателю
  6. Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Подключение люстры к выключателю: особенности проведения

Каждый жилой дом или квартира имеют люстры. Они представляют собой предмет в виде многолампового светильника, который устанавливают на потолке, ближе к центральной его части. Люстра обеспечивает освещение всему помещению, в зависимости от его площади, подбирается прибор определенной мощности.

Когда место для установки люстры выбрано, то на нем закрепляют крюк, на который и подвешивают люстру скобами или специальным кольцом. Они располагаются сверху люстры.

При отсутствии данного крюка потребуется его самостоятельная установка с использованием специального инструмента. Следующий вопрос предполагает подключение люстры к электрической сети.

С места установки люстры выводится два, три или четыре кабеля. Количество кабелей влияет на тип включения люстры, например, два кабеля отвечают за одновременное включение всех ламп. Чем больше проводов, тем больше вариантов включения люстры.

Схема подключения люстры с выключателем

Если люстра имеет два кабеля и такие же кабели находятся на потолке, то процесс подключения становится проще. Подсоединение люстры, в таком случае, предполагает попарное соединение двух проводов, в любой последовательности.

В схеме подключения люстры к одноклавишному выключателю подключается люстра с одним светильником, то есть устройство, рассчитанное на установку одной лампы.

Для данного рода подключения требуется соединить распределительную коробку с питающим синим проводом, то есть ноль с нулем.

Второй провод, чаще всего имеет коричневый цвет, обозначающий его фазность, он прокладывается по маршруту: распределительная коробка - выключатель - фазный провод самой люстры.

Для соединения проводов используются винтовые клеммовые зажимы. При их отсутствии происходит тщательное скручивание проводов с помощью плоскогубцев и их изоляция с применением специальных колпачков.

Не рекомендуется использовать ПВХ ленту, так как в течение длительного использования происходит ее постепенное высыхание, и качество, с которым выполнена изоляция, существенно снижается.

Некоторые конструкции светильников, предполагают наличие двух вертикальных трубок, в которых располагаются провода.

При наличии нескольких ламп в конструкции светильника, для его подключения следует соединить между собой все кабели нулевого назначения и подключить их к нулевому кабелю от электросети. Кроме того, далее происходит соединение всех фазных проводов и их подключение к основному питанию.

В процессе подключения происходит постепенное скручивание всех проводов, имеющих одинаковый цвет. Все скрутки соединяются с проводами, которые через потолок попадают на одноклавишный включатель.


Как подсоединить люстру к двойному выключателю: технология проведения работ

Для выполнения современной электрической проводки в большинстве жилых помещений используется трехжильный кабель, имеющий разноцветные провода. В месте, где будет крепиться светильник находятся три провода, которые идут от двухклавишного выключателя.

В таком случае, предстает вопрос, который предполагает определение назначения каждого из проводов. Один кабель является нулевым проводником, к которому подключают все лампы. Второй и третий провода являются фазными, они и подключаются к каждой из клавиш выключателя.

Учтите, что цвет кабеля, в данном случае значения не имеет, и перед проведением работ, четко определите конкретное назначение кабеля. Для этого, подготовьте индикатор, и с его помощью измерьте напряжение на проводах, в тот момент, когда выключатель включен. При отсутствии фазы на кабеле - он является нулевым, два остальных провода - фазные.

Если индикатор отсутствует, то потребуется обесточить квартиру и разобрать конструкцию выключателя. После снятия крышки четко будет видно, какие провода подходят к люстре, они же и являются фазными.

Нулевой проводник не способен пройти через клавиши, а фазный - в процессе прохождения становится разделенным на две части.

Провода на люстре соединяются таким же образом, как и при подключении к одноклавишному выключателю. Хотя, провода, которые идут от лампы, разделенные на несколько групп, от каждой из них отходит нулевой провод, требующий подключения к нулевому кабелю электросети.

Подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в комнате.

Как подключить пятирожковую люстру к двойному выключателю

Пятирожковая люстра состоит из пяти лампочек, которые объединены между собой в группы. Такая люстра предполагает наличие сразу десяти кабелей, с соединением которых иногда трудно разобраться.

Чаще всего пять проводов окрашены в синий цвет, а остальные пять - коричневые. Для подключения, следует побеспокоиться о соединении контактов с домашней электросетью, то есть тремя кабелями вводного, нулевого и фазового назначения.

Выделяют две основные схемы, по которым осуществляется подключение люстры такого плана:

  • с использованием выключателя с несколькими клавишами, каждая из которых включает одну или несколько ламп одновременно, в данной ситуации, самым оптимальным станет использование двухклавишного включателя, который предполагает включение одной, двух, трех или пяти ламп одновременно;

Схема подключения люстры с двойным выключателем:

  • если в таком случае использовать одноклавишный выключатель, то все лампочки на люстре будут гореть одновременно.

Лучше выбрать первый вариант, так как с его помощью осуществляется регулировка освещения и его интенсивность. Кроме того, при включении не всех ламп, значительно удастся сэкономить электроэнергию и снизить расходы на ее оплату.

Предлагаем ознакомиться с полезными рекомендациями о том как подключить люстру к выключателю:

  • при разрыве, на нем устанавливается провод фазного назначения, так как при проведении нулевого кабеля к фазе, существует риск поражения электротоком;
  • клеммники ваго позволяют осуществить скрепление всех проводов между собой, они отличаются простотой использования и быстрым подключением до пяти проводов;
  • с целью вашей безопасности, перед тем как приступать к работе, позаботьтесь о выключении электричества;
  • при отсутствии цветовой маркировки проводов определить вводную и нулевую фазы поможет индикатор, при наличии света лампочки провод фазный, в противном случае - нулевой;
  • при использовании светильника с металлическим корпусом, побеспокойтесь об обязательном подсоединении заземления, во избежание токоутечек.

Пятирожковая люстра на двойной выключатель - инструкция по подключению:

1. Выделите для себя общий провод, который выходит из люстры. Это следует провести перед установкой люстры на потолок. Предварительно разбирается люстра и определяется провод, который подсоединен ко всем общим контактам и патронам. Произведите пометку данного кабеля изолентой. Далее соберите люстру и повесьте на потолок.

2. На потолке также присутствует провод общего назначения. Для того, чтобы его найти, следует включить выключатель (если он двухклавишный, то включаются обе клавиши) с помощью индикатора проверьте все провода. Кабель, на котором напряжение отсутствует и есть общим. При работе с индикатором не разрешается касаться никаких тонковедущих частей.

3. После выключения электричества пометьте данный провод изолентой. При подключении люстры общий провод потолка соединяется с ранее отмеченным общим проводом люстры. Все провода, которые остались после этого соедините со свободными контактами клеммика. Учтите, что при этом не должно возникнуть короткого замыкания.

4. Проверьте прочность фиксации люстры на потолке. Установите лампочки такой мощности, которая указанна в инструкции. Включите электроснабжение в помещении, и проверьте работоспособность устройства.

5. Одна клавиша должна включать две лампочки, а вторая - три. При получении неудовлетворительного результата - отключите электричество и подсоедините провода в другом порядке.

Подключение трехламповой люстры к двухклавишному выключателю

Перед выполнением данной операции определитесь с назначением клавиш: какая из них будет отвечать за включение двух ламп, а какая - одной. От этого зависит удобство использования выключателя.

Как правило, на потолке имеется три кабеля, или один провод, имеющий три жилы. Некоторые новостройки имеют сразу четыре кабеля. Четвертый провод отвечает за заземление. Они имеет желто-зеленую окраску. Для проверки остальных проводов используйте индикатор. Найдите провод с нулевым напряжением, а остальные будут фазными. При этом, не забудьте включить выключатель.

Люстра также имеет провода, при наличии заземления, оно подключается к такому же проводу, расположенному на люстре. Их окраска должна совпадать.

Современные модели люстр характеризуются наличием только проводов, соединения которых спрятаны во внутренней части устройства. Один из проводов имеет общее нулевое назначение, а остальные - фазные.

Если модель люстры имеет три лампы, то две из них будут включаться с помощью одной клавиши, а одна - другой.

Нулевой провод люстры соединяется с заранее определенным нулевым проводом от электросети. Каждый фазный провод, находящийся на потолке, подключен к выключателю. Они подсоединяются к фазным проводам, идущим от люстры.

После проведения подключения, включите электричество и проверьте люстру на работоспособность. При необходимости изменения параметров выключателя, поменяйте местами провода, которые отвечают за включение двух или одной из лампочек.

Если включить сразу две клавиши, то загораются все лампочки. Учтите, что все провода поддаются проверка на присутствие в них напряжения. Даже провод, отвечающий за заземление. Так как существует риск допуска ошибки монтажниками, в процессе подключения электросети. Во избежание возникновения неприятных ситуаций, связанных с риском здоровья, человека, выполняющего работы, лучше произвести проверку всех проводов.

Кроме того, при наличии инструкции к люстре, сначала следует с ней ознакомиться.


Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Люстра - довольно важный предмет интерьера от которого напрямую зависит его атмосфера. Правильно подобранное освещение способно сделать интерьер как мягким, так и холодным как тусклым, так и ярким.

Первый критерий выбора люстры подразумевает определение типа данного устройства. В стилистическом плане выделяют люстры классические, модернистические, натуралистические, люстры в стиле хай-тэк, кантри и т.д.

В соотношении с материалом, из которого сделанная люстра они бывают:

  • металлическими;
  • пластиковыми;
  • хрустальными;
  • стеклянными;
  • комбинированными.

Кроме того люстры различаются по форме, они бывают:

  • круглыми;
  • полукруглыми;
  • квадратными;
  • прямоугольными;
  • цилиндрическими.

Выбор того или иного типа люстры зависит от общего стиля помещения и отделочных материалов, которые используются в процессе его оформления.

Люстра должна гармонично вписываться в интерьер, для этого следует сопоставить ее размер с площадью комнаты, в которой она будет установлена. Слишком большая люстра сделает атмосферу перегруженной, а маленькая - обеспечит недостаточное количество света и помещение будет казаться тусклым.

От количества плафоном и лампочек зависит мощность люстры. Стандартная люстра состоит из одного, трех или пяти плафонов. Кроме того, главной функцией люстры выступает не только эстетичность и привлекательность внешнего вида, но и практичность ее использования.

Кроме того, процедура выбора люстры зависит от назначения комнаты, в которой будет производиться ее установка.

Люстра в гостиную должна быть шикарной, большой, привлекательной - для этой комнаты лучше всего подойдет люстра, выполненная в классическом стиле.

Потолочный вид люстры как нельзя лучше подойдет для комнаты, в которой живут дети. Она более безопасна и удобна.

Водоустойчивую люстру необходимо устанавливать в ванной комнате. Кроме того, она должна иметь закрытый плафон, чтобы избежать попадания воды на электропроводку.

Люстра для спальни должна наполнять помещение уютом, теплотой и комфортом. Не следует останавливаться на ярких и слишком мощных осветительных приборах. Лучше кроме люстры, установить на стену бра или дополнительный светильник.

Потолочные светильники также подходят для кухни. Так как в этом помещении требуется много места.

Схема подключения люстры на двухклавишный выключатель: правила

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Многосвечовая люстраМногосвечовая люстра

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Строение люстрыСтроение люстры

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

Клеммная колодка в основании люстрыКлеммная колодка в основании люстры

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Схема подключения светильников к двухклавишным выключателямСхема подключения светильников к двухклавишным выключателям

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. Из специальной статьи вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Светильник с 3-мя проводамиСветильник с 3-мя проводами

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание, что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

Люстра с 6-ю проводамиЛюстра с 6-ю проводами

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

Схема на три проводаСхема на три провода

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

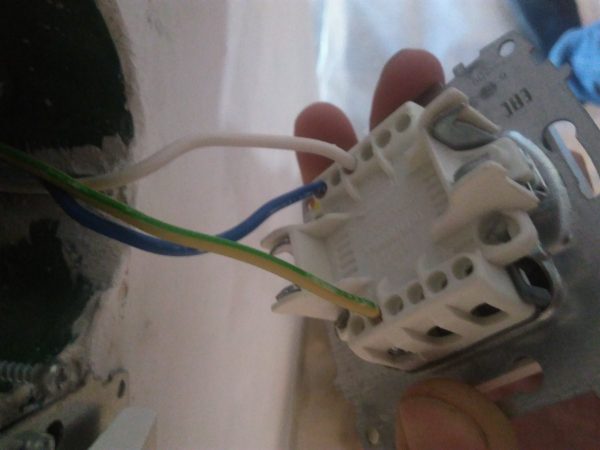

К такому выключателю будет подсоединено три проводаК такому выключателю будет подсоединено три провода

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

Одноклавишный выключатель без лицевой панелиОдноклавишный выключатель без лицевой панели

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

К двухклавишному выключателю подходят два проводаК двухклавишному выключателю подходят два провода

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Правильное соединение проводов в распределительной коробкеПравильное соединение проводов в распределительной коробке

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Набор инструментария профессионального электрикаНабор инструментария профессионального электрика

Для начала готовим нужный инструмент. Вам понадобятся:

  • кусачки, для укорачивания проводов;
  • канцелярский нож или специальные щипцы для очистки проводов от изоляции;
  • клеммы любого удобного типа;
  • плоскогубцы;
  • отвертка-индикатор;
  • тестер;
  • перфоратор;
  • крестовая отвертка;
  • изолента;
  • штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фотоОписание
Шаг 1 – сверление отверстия под коробкуШаг 1 – сверление отверстия под коробкуПри скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.
Шаг 2 - штроблениеШаг 2 - штроблениеДалее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной - ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее.

Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию.

Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.

Шаг 3 - провода уложены в штробеШаг 3 - провода уложены в штробеЗатем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро.

Концы проводов выводятся в коробки, где мы их и будем соединять.

Шаг 4 – монтаж выключателяШаг 4 – монтаж выключателяПровода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится.

Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться.

После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.

Шаг 5 – соединение проводов в коробкеШаг 5 – соединение проводов в коробкеПереходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
Шаг 6 - провода до потолочных светильниковШаг 6 - провода до потолочных светильниковБерем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки.

При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.

Шаг 7 – подключение люстрыШаг 7 – подключение люстрыТри провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные - на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте.

Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.

Шаг 8 – соединения в распределительной коробкеШаг 8 – соединения в распределительной коробкеВозвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фотоОписание
Шаг 1 – раскрутить проводаШаг 1 – раскрутить проводаПервым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
Шаг 2 – поиск фазыШаг 2 – поиск фазыБерем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
Шаг 3 – скрутка проводов в коробке выключателяШаг 3 – скрутка проводов в коробке выключателяТеперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
Шаг 4 – прозвонка проводов в коробкеШаг 4 – прозвонка проводов в коробкеБерем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

Как перенастроить люстру на плагин | Руководства по дому

Люстра, как и любой другой электрический светильник, будет иметь провода под напряжением, нулевые провода и, если это люстра более современного типа, заземляющий провод. Каждая проволока будет окрашена по-разному, чтобы их было проще соединить. Например, распространенные сегодня цвета - черный для проводов под напряжением и белый для нейтральных проводов. Однако антикварные люстры могут иметь черное тканевое покрытие для горячих и коричневое тканевое покрытие для нейтральных.Подходящие провода одинакового цвета имеют решающее значение для успешного подключения люстры к розетке.

Отключите питание прибора в блоке выключателя. Если возможно, снимите люстру с потолочного крепления. Открутите стопорную гайку на козырьке и дайте люстре свисать. Включите настенный выключатель, от которого питается люстра, и проверьте проводку бесконтактным тестером напряжения. Если выключатель выключен, но на люстре все еще есть питание, не пытайтесь его удалить.Вызовите профессионального электрика, чтобы решить проблему.

После отключения питания вытащите провода и открутите гайки, удерживающие их вместе. Открутите заземляющий провод от монтажной ленты с помощью отвертки, если применимо, затем открутите монтажную планку и опустите люстру.

Разделите провода по цвету оплетки. Если оголенные провода не видны, снимите с проводов примерно 1/2 дюйма оболочки.

Подберите шнур лампы к типу проводов люстры.У большинства старых люстр будет только два типа проводов: горячий и нейтральный. Современные люстры будут иметь трехпроводную схему: горячий, нулевой и зеленый заземляющий. Выберите шнур для лампы, соответствующий стилю вашей проводки, и, поскольку теперь он будет подключен к розетке, он должен быть достаточно длинным, чтобы дотянуться до нее.

Зачистите концы проводов на шнуре лампы так, чтобы было видно 1/2 дюйма оголенного провода.

Свяжите провода вместе гайками. Горячие провода прикручены к горячим проводам, нейтральные провода прикручены к нейтральным проводам, а зеленые провода заземления соединены вместе.В зависимости от того, какой у вас шнур лампы, нейтральный провод будет либо белым, либо иметь белую полосу, идущую по бокам, либо ребристый.

Присоедините вилку к концу шнура лампы. Если это только двухпроводная установка, вы можете вставить незакрепленные провода в быстроразъемную вилку и зафиксировать их на месте. Если это трехпроводная схема, вам понадобится вилка, в которую можно вставить заземляющий провод. Это заглушки, состоящие из двух частей: открутите верхнюю часть и снимите ее; корпус вилки скользит по проводам. Отвинтите винты клемм, прикрепите нейтральный провод к серебряному столбу, горячий провод к золотому штырю и зеленый провод к зеленому штырю.Скрутите каждый отдельный провод в косу, прежде чем наматывать их на клемму. Плотно прикрутите клеммы, прижмите верхнюю часть к корпусу вилки и скрутите их.

При необходимости установите люстру на исходное потолочное крепление. Подключать провода не нужно. Установите купол обратно на крепежный винт, затем навинтите стопорную гайку на купол.

.

Как повесить люстру на потолок, Особенности монтажа и настройки.

Многим может показаться сложным обзор, как повесить люстру своими руками. На самом деле, эта проблема довольно проста в решении и кажется сложной просто из-за отсутствия опыта. Для установки люстры достаточно знать ряд определенных правил и учитывать особенности установки. Следует учитывать, что работа с электроприборами опасна, поэтому все действия выполняйте строго в соответствии с данными инструкциями.how to hang a chandelier with his own hands

необходимых инструментов

Для начала выясним, какой инструмент нам понадобится для работы.

Для правильной установки люстры на потолок своими руками необходимо:

  1. Лестница;
  2. Электродрель с функцией пистолета:
  3. Индикатор отвертки:
  4. Плоскогубцы с изолированными ручками;
  5. Кусачки;
  6. Отвертка;
  7. Липкая лента
  8. ;
  9. Устройство для зажима проводов.

Средство небольшое, хотя в некоторых случаях можно отказаться от некоторых устройств

Установка ступеней люстры

Теперь рассмотрим, какие процессы нам нужно будет выполнить в рамках установки.Их всего пять:

  1. Подготовка крючка для люстры.
  2. Подготовить провода.
  3. люстры.
  4. Проверка работоспособности системы.
  5. Монтаж потолков.

В общей сложности все работы займут не более часа, правильный подход и строгое соблюдение инструкции и даже меньше.

Установка подвесного крюка

installation hook for attaching the chandelier Установить специальный крючок

Первым делом нужно найти правильный крючок. Его выбор зависит от размера, типа и веса люстры.Соответственно при выборе следует проводить по Strength.

Следующим этапом является установка крючка, которая выполняется следующим образом:

  1. Подготовьте крючок, на который будет крепиться люстра.
  2. LH в центре потолка (рядом с проволокой) с помощью дырокола или перфоратора.
  3. Крючок прикрепляют к потолку анкерными средствами, после чего обматывают его двумя слоями липкой ленты.
  4. Важным фактором является соблюдение рекомендаций инструкции по установке люстры, предоставленной производителем.Его можно указать на землю, в этом случае он подключается как обязательный.

После установки, монтажа переходите к следующему шагу.

Подготовка электропроводки

Для того, как повесить люстру, должны возникнуть вопросы, но главной задачей, а самым сложным становится ее подключение. Для этого и необходимо заранее подготовить провод, что делается следующим образом:

  1. Отключите электропитание от помещения , используя автоматические выключатели на распределительной коробке.Если его нет, то полностью отключите питание через вилку на счетчике.
  2. На следующем этапе проверяем напряжение в сети. Для этого потребуется индикатор. Если на нем горит лампа, значит в сети есть ток.
  3. Теперь найдите на потолке три провода «ноль» и две фазы, они требуются для подключения люстры. Нейтральный провод идет в распределительную коробку, а фазный вывод - на переключатель.
  4. Еще раз проверяем напряжение, убедившись в его отсутствии с каждого провода, снимаем отслоившуюся часть изоляции и разводим концы во избежание случайного замыкания.
  5. Снимать изоляцию необходимо не менее 3-5 миллиметров.

Начальное обучение проходит, теперь вы можете перейти непосредственно к подключению, но перед этим вам нужно определить, какая фаза провода и ноль.

Определение натяжения проводов

Теперь определите, какой провод "нулевой", а какой - фазный. Для этого выполните следующие действия:

  1. Снова включить электричество в комнате, а также выключатель в комнате.
  2. В свою очередь прикоснитесь индикатором к кончикам проводов.Горящий светодиод будет указывать на «фазу», отсутствие свечения лампочки означает, что вы нашли нейтральный провод.
  3. Отметьте «нейтраль» кусочком липкой ленты, чтобы не потерять. mains voltage check

С учетом действующих требований к вывешиванию таких действий не нужно, так как правила по электрооборудованию требуют предварительно распечатанной этикетки. Таким образом, если вы установили новую проводку, вы можете различать провода следующим образом:

  1. Фаза обозначается по стандартам черной или коричневой.
  2. Нейтральный провод - синий.

Но нужно учитывать, что они не могут быть правильно подключены к панели, потому что проверить никогда не помешает.

Определяет подключение фаз в люстре

Теперь также необходимо определить провод у самой люстры.

  1. Обычно электрические лампы имеют соответствующую маркировку. Обычно три деловых провода проложены в трубке и выведены на монтажный блок с клеммами.Блок впоследствии снимается под декоративный патрон лампы.
  2. При отсутствии маркировки по очереди включить в розетку любые два провода, идущие от лампы, не касаясь при этом третьего вывода.
  3. Когда лампы загорятся наполовину, пометьте прилагаемые провода изолентой.
  4. Один из них оставить в розетке, а во втором - третий набор проводов.
  5. Если загорелась другая половина ламп, это означает, что вы обнаружили, что вторая фаза завершена.Провод, который при эксплуатации остался в розетке, будет «нулевым».
  6. Когда, если вторая половина не светится, то будет перенесен ноль, который остался нетронутым.

деталь, как подключить люстру с большим количеством контактов.

Подвеска и соединение Люстры

Теперь осталось всего несколько шагов, а именно повесить люстру и подключить провода.

  1. Осторожно повесьте люстру на крючок.
  2. Подключение «нулевых» люстр проводится к тому же концу электрической сети на потолке.
  3. Соедините друг с другом, а также фазные провода.
  4. Не используйте пайку или скручивание для соединения медных и алюминиевых проводов. Используется для крепления специального зажимного блока. Он соединяет два провода, служа каналом между ними. chandeliers connection with their hands

Система проверки

И мы почти подошли к концу работы. Пришло время проверить результат перед последними шагами:

  1. Включение электроснабжения.
  2. Включите выключатель.
  3. Люстра должна нормально гореть или искриться.
  4. Включение должно происходить сразу без проблем.

Если есть неисправности, есть два варианта:

  1. Или неисправная сама люстра.
  2. И во-вторых, это неправильное соединение.

В любом случае необходимо отключить блок питания, проверить подключение, если с ним все в порядке, то пойти в магазин, чтобы вернуть бракованную люстру.

Установка потолка

Для установки потолочной люстры крюк больше не нужен, он крепится прямо к потолку с креплением в нижней части корпуса.

Крючок служит временным держателем для работы, после фиксации люстры он снимается. Крепление осуществляется разными способами, в зависимости от типа основания:

  1. При деревянном потолке крепление можно осуществлять обычными саморезами.
  2. Для бетонного фундамента используются анкерные болты.
  3. Металлические дюбели
  4. используются для гипсокартона.
  5. Когда, если вес люстры больше 15 килограмм, в любом случае используется якорь. consolidation chandeliers

На этом установка завершена.Для лучшего впитывания материала рекомендуется посмотреть несколько видеороликов по установке таких устройств. И помните, процесс установки люстры не сложный, просто требуется правильный подход и немного времени. Также рекомендуем варианты освещения, а может быть, вы решите отказаться от люстр в пользу другой системы.

.

Как повесить розетку

Хотите люстру, но у нее нет розетки? Нет проблем! Узнайте, как повесить вилку на люстру.

__________________

How to hang a plug in chandelier: gorgeous wood bead chandelier in front of a stenciled accent wall How to hang a plug in chandelier: gorgeous wood bead chandelier in front of a stenciled accent wall

Я думаю, что светильники подобны украшениям комнаты; они подчеркивают, полируют и привносят элегантность в пространство. (Кстати, я думаю, что моим украшениям становится одиноко… Возможно, мне просто придется порвать их с моими штанами для йоги и футболками. 😉)

И есть так много великолепных люстр и подвесок! Если вы еще не видели этого, обязательно подпишитесь на мой БЕСПЛАТНЫЙ электронный курс по созданию тщательно подобранного дома; один из уроков - о моих любимых местах для покупок.Но не каждая комната оборудована для люстры ... У вас может не быть потолочной проводки в помещении, или вы можете повесить ее в углу, где проводка не имеет смысла, или (как в моем случае) вам, возможно, придется оставить потолочный вентилятор для выживания, так что вы найдете другое место, чтобы повесить люстру… Какой бы ни была ваша причина, возможность повесить люстру с розеткой - отличный вариант.

Примечание. Вы можете купить довольно много люстр с вилками, но если у вас есть традиционная люстра и вы хотите преобразовать ее в розетку, см. Этот учебник… Затем вернитесь и следуйте инструкциям ниже.

Как повесить розетку на люстру:

Для вашего удобства в этом посте есть партнерские ссылки. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Вам понадобится следующее:

Если вы раньше вешали обычные светильники, то это будет несложно. Если нет, то это лучший светильник, потому что вам не нужно беспокоиться об электропроводке!

  1. С помощью поисковика для гвоздей (или стука и тестирования старой школы) найдите потолочную балку рядом с тем местом, где вы хотите повесить люстру.
    Примечание: если вы не можете найти балку, на которой хотите ее повесить, перейдите к ближайшей и затем подберите люстру, используя одну из них, чтобы получить точное желаемое место.
  2. Используя сверло и 2-дюймовые винты, вкрутите круглую потолочную панель через гипсокартон прямо в балку.
  3. Прикрепите люстру к круглой панели потолка с помощью прилагаемых винтов.
  4. Сдвиньте потолочную пластину люстры вверх, чтобы скрыть круглый потолок, оставив достаточно места для выхода шнура.
  5. Вставьте шнур люстры в удлинитель, который подходит к желаемой розетке.
  6. Если розетка еще не подключена к настенному выключателю, используйте этот шнур с дистанционным выключателем (просто подключите шнур с дистанционным выключателем к стене и подключите удлинитель люстры к приемнику дистанционного выключателя).
  7. При необходимости прикрепите шнур люстры и удлинитель к потолку или стене с помощью скоб с пластмассовой изоляцией.
  8. При необходимости закройте шнуры крышкой.

Длина нашего шнура была довольно неудачной, так как она доходила только до середины потолка, но как только она была закрыта крышкой для шнура, вилка едва заметна.

how to hang a plug in chandelier how to hang a plug in chandelier

how to hang a plug in chandelier how to hang a plug in chandelier

У меня скоро появятся другие подробности, но достаточно сказать, что мы используем это как своего рода лампу для чтения на кровати моей дочери (так как там нет места для прикроватной тумбочки) . Шнур с дистанционным переключателем - отличная особенность, потому что он позволяет нам подключить его за ее кроватью и задрапировать маленький переключатель прямо за ее подушками, где она может его достать.Мы могли бы даже прикрепить его к стене рядом с ее кроватью, используя другую пластмассовую скобу, если захотим.

brilliant! A remote cord switch allows you to control a chandelier as a bedside lamp brilliant! A remote cord switch allows you to control a chandelier as a bedside lamp

И все! Я очень рад показать вам все пространство (скоро, обещаю!), Но вы должны поверить мне на слово, что люстра действительно делает пространство ... И мне нравится, что нам не пришлось ничего делать. электропроводка к нему! Кроме того, когда приходит время переставлять или переставлять, он сразу возвращается, и небольшая шпаклевка и краска удалят все улики.

Как вы думаете? Где бы вы хотели повесить люстру?

How to Hang a Plug In Chandelier: this is great! Step by step tips for hanging a gorgeous chandelier in any space How to Hang a Plug In Chandelier: this is great! Step by step tips for hanging a gorgeous chandelier in any space

Вам понравилось?

Получите мои лучшие советы по домашнему декору, DIY и быту прямо в ваш почтовый ящик.

Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

.

Как повесить люстру

Перед тем, как повесить новый светильник, прочтите всю документацию производителя, включая инструкции по установке. Монтажное оборудование / комплекты для установки и методы могут отличаться. Однако в целом; большинство люстры подвешивается из бара поддержки производителя поставляемых или отдельно имеющегося или скобки внутри потолка.

Поднимитесь по стремянке и снимите существующую электрическую коробку и опорную балку старого приспособления, если таковая существует. Опорные стержни расширяются и убираются, чтобы соответствовать нужным размерам.Полностью втяните новую опорную балку и проденьте ее конец через отверстие, чтобы направить внутрь, а затем другой конец, а затем раздвиньте ее вручную, чтобы она плотно вошла между балками потолка. Используйте разводной ключ, чтобы затянуть распорный болт, пока опорный стержень не встанет на место. Будьте осторожны - слишком сильное затягивание может оказать чрезмерное давление на балки и поверхность потолка и вызвать растрескивание гипсокартона. Просто затяните его так, чтобы опорный стержень прочно встал на место. Затем установите электрическую коробку, входящую в комплект для установки, на опорную балку в соответствии с инструкциями производителя.Пропустите проводку через назначенные отверстия в шине и распределительной коробке.

Установите другую стремянку для своего помощника, а затем попросите его или ее поднять люстру и удерживать ее на месте, чтобы вы могли выполнить электрические соединения. Примечание: вам может понадобиться более одного помощника для очень тяжелых осветительных приборов от 50 до 100 фунтов. Ваши помощники должны будут выдерживать вес приспособления, пока вы выполняете электрические соединения.

Предупреждение о безопасности!

Никогда не держите на лестнице двух или более человек, если лестница не сконструирована специально для работы более чем с одним человеком одновременно.

Присоедините черные провода дома к черным проводам люстры, белые провода дома к белым проводам люстры, а зеленый или медный провод заземления дома к заземляющему проводу светильника. Скрутите концы каждого набора проводов вместе с помощью плоскогубцев и закрепите каждое соединение с помощью соединителя. Далее закрепите соединения, обмотав каждое из них изолентой.

Далее выстраиваются монтажную планку люстры с электрической коробки / опорного стержня, а затем установить входящий в комплект оборудования с необходимыми инструментами, такими как отвертки (может варьироваться в зависимости от светильника).Сложите и заправьте провода в электрическую коробку, а затем прижмите декоративную накладку к потолку. Сдвиньте стопорную шайбу люстры вверх по цепи и затяните ее так, чтобы крышка плотно прилегала. Установите в светильник лампочки и плафоны.

Полезный совет

По возможности используйте в люстре энергосберегающие лампочки. Проконсультируйтесь с инструкциями производителя, чтобы определить правильную мощность или тип света для светильника.

.
