Как подключить люстру на выключатель: Как подключить люстру к одинарному или двойному выключателю, на два выключателя

Как подключить люстру к одинарному или двойному выключателю, на два выключателя

После приобретения осветительного прибора вы непременно столкнетесь с вопросом подключения люстры к выключателю. Любые работы, связанные с электричеством, требуют повышенного внимания, поэтому отнеситесь к ним со всей ответственностью.

На потолке, где предполагается установка люстры, вы увидите несколько разноцветных проводов, а на стене выключатель.

В зависимости от того, какое количество проводов будет участвовать в процессе подключения, будут определяться варианты освещения комнаты. Чем больше их будет задействовано, тем больше вариаций освещения вы можете реализовать.

Способы подключения люстры в квартире можно посмотреть на представленном рисунке.

Чтобы найти ответ на вопрос, как подключить люстру к питанию, и не допустить при этом ошибок, вам рекомендуется изучить нашу статью, в которой будут освещены наиболее важные моменты.

Как подключить люстру к одноклавишному выключателю

Самое простое подключение люстры к одинарному выключателю возможно в том случае, если потолок и осветительный элемент будут иметь по два провода. Тогда вам нужно определить ноль с фазой и соединить имеющиеся элементы.

Последовательность в этом случае, роли не играет. Детальнее рассмотреть этот метод подключения можно на предложенной схеме.

В том случае, когда люстра будет иметь несколько лампочек, которые нужно подсоединить к одинарному выключателю, схема подсоединения немного изменится.

На предложенном рисунке вы можете увидеть, как подключить люстру к одноклавишному выключателю, если она имеет несколько лампочек.

Как вы можете видеть, схема не отличается повышенной сложностью, с ней справится даже новичок. Единственное в чем вам нужно убедиться, это прерывает ли выключатель фазный провод.

Как подключить люстру к двухклавишному выключателю

В большинстве новостроек на потолке имеется от трех до четырех проводов, которые предназначаются для подсоединения люстр к системе электроснабжения. Подключение люстры к двойному выключателю не самое сложное занятие, все что вам нужно, это определить нулевой провод при помощи индикатора, тогда два остальных будут фазными.

Схему подсоединения можно посмотреть ниже.

Для подключения люстры на двойной выключатель используют несколько способов:

• трехрожковый осветительный прибор имеет единственный вариант, 1:2;
• пятирожковая люстра таких вариантов имеет несколько, например, 1:4 или 2:3.
• подключение люстры с четным количеством плафонов к двойному выключателю так же имеет несколько вариаций.

Чтобы в работе не возникло вопроса, как подключить люстру на две клавиши, необходимо изучить этапы работ:

1. Соединить нулевые провода от осветительного прибора.
2. Фазные провода разделить на группы и скрутить.
3. При помощи индикатора определить ноль и фазу на потолочных проводах.
4. Соединить оба комплекта проводов по схеме: фаза с фазой, ноль с нолем.

Как подключить люстру к двум проходным выключателям

Вам будет интересна информация, как подключить люстру на два выключателя, если вы владелец большого или двухэтажного дома. Тогда предложенную схему вы оцените по достоинству. На второй этаж подниматься не придется чтобы погасить свет, если люстра будет подключена к двум проходным выключателям.

Для подключения люстры на два выключателя вам необходимо приобрести:

• два проходных выключателя;
• трехжильный кабель.

Инструкция по выполнению работ выглядит таким образом:

1. Начинают с поиска распределительной коробки, и в случае отсутствия этого прибора, занимаются его установкой.
2. Теперь нужно провести разводку трехжильным проводом до тех мест, где будут установлены проходные выключатели.
3. Установить переключатели.

Как подключить люстру на 2 выключателя можно посмотреть на предложенной схеме.

Подключением осветительных приборов можно овладеть за несколько повторений. Даже шикарные хрустальные люстры подключаются по этим же правилам.

Как подключить люстру к выключателю

К вашему вниманию подробная пошаговая фото инструкция — как подключить люстру к выключателю.

В статье мы рассмотрим:

  — Варианты подключения люстры (к одноклавишному и двухклавишному выключателю)
  — Схемы электропроводки при подключении люстр
  — Варианты крепления люстры к потолку
  — Подробный процесс подключения люстры к выключателю

 Зачастую, место установки люстры представляет собой торчащие из потолка несколько разноцветных проводов, обычно три или четыре, а так же установленный где-то неподалеку на стене одно- или двухклавишный выключатель.

Чтобы не ошибиться в подключении проводов к люстре, давайте разберемся в возможных схемах работы связки люстра-выключатель.



Варианты подключения люстры



В основном, все современные люстры имеют одно или двух режимную схему работы. В первом случае люстра управляется одноклавишным выключателем, и соответственно либо вся включается, либо выключается. При двухрежимной люстре, управление идет с двухклавишного выключателя, и люстра имеет два варианта работы.

Обычно при включенной одной клавише выключателя загорается какая-то часть люстры, чаще всего половина плафонов, а при включении второй клавиши загорается вторая половина. Это более удобная схема, она позволяет, при необходимости, регулировать степень освещенности помещения. Схема работы этих систем представлена на изображении ниже.

Как видно из схемы, при использовании одноклавишного выключателя и соответственно однорежимной люстры, для подключении задействованы три провода. Чаще всего это ЧЕРНЫЙ (или БЕЛЫЙ) – фазный провод, СИНИЙ – нулевой рабочий, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль).

Схема разводки проводов внутри люстры, при этой системе подключения, показана на изображении ниже. Все плафоны люстры подключены последовательно к фазному проводу.

Для подключения двухрежимной люстры, требуется уже 4 провода: это ЧЕРНЫЙ И БЕЛЫЙ (Либо другие цветные провода кроме СИНЕГО и ЖЕЛТО-ЗЕЛЕНОГО) – фазные провода, СИНИЙ – нулевой рабочий провод, ЖЕЛТО-ЗЕЛЕНЫЙ – земля (защитный ноль).

Схема разводки проводов внутри люстры, при управлении двухклавишным выключателем, показана ниже. Как видно на ней, 1, 2 и 4 плафоны подключены к одному фазному проводу, соответственно управляются одной из клавиш двухклавишного выключателя, а 3 и 5 плафоны к другому фазному провода и управляются второй клавишей.

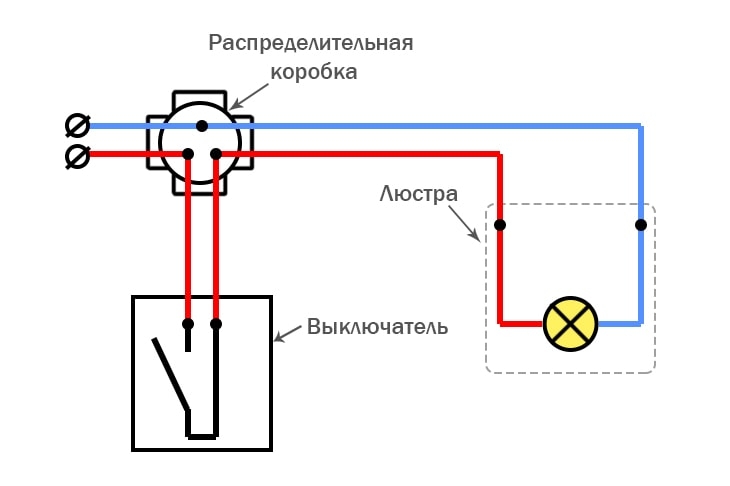

Схема электропроводки при подключении люстры к одно и двухклавишному выключателю.

Схема электропроводки с коммутацией в распределительной коробке при подключении одноклавишного выключателя к люстре показана ниже.

Как можно видеть, при этой схеме, выключатель ставится в разрыв фазного провода. Т.е. входящие в коробку ноль и земля соединяются с нулевым и проводом заземления люстры напрямую, а фаза уходит на выключатель, а уже из него возвращается и соединяется с фазным проводом люстры.

При управлении люстрой двухклавишным выключателем, схема несколько меняется, разница лишь в том, что из выключателя возвращается не один, а два фазных провода, которые попарно соединяются с фазными проводами люстры.



Зная это, теперь легко различить какая система управления используется в данном случае и соответственно, какие провода, в какие клеммы люстры подключать. Если из потолка выходит три провода, то скорее всего это ФАЗА, НОЛЬ и ЗЕМЛЯ, использующиеся при управлении с одноклавишного выключателя, а если четыре – то данная проводка идет от двухклавишного выключателя.





Варианты крепления люстр к потолку

Коротко поговорим о вариантах крепления различного рода люстр к потолку. Существует всего два основных метода фиксации которые необходимо знать.

Первый — Подвешивание. При этом варианте у люстры имеется петля, которая цепляется за крюк в потолке и после это соединение закрывается декоративной чашей, в которой так же обычно прячется клеммная колодка для подключения проводов.

Второй – Закрепляемая база. При этом варианте, на потолке фиксируется база, к которой в последствии прикрепляется люстра.



«ПОДКЛЮЧЕНИЕ ЛЮСТРЫ»  ЧИТАТЬ ДАЛЕЕ…

Как подключить выключатели к светильнику люстры

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Соединения проводки при подвешивании светильника-люстры: в большинстве бытовых осветительных приборов цвета проводки: черный, белый и оголенный или зеленый заземляющий провод для светильника и проводка от электрической распределительной коробки, однако может быть несколько цветов проводов. комбинации, о которых нужно знать.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Конфигурация проводки при подвешивании светильника люстры
[ad#block] Электрика Вопрос: Я снимаю потолочный вентилятор, который представляет собой комбинацию вентилятора и света, и устанавливаю люстру.

• В настоящее время вентилятор подключен к распределительной коробке с двумя переключателями.
• Один для вентилятора и один для света.
  • У меня вопрос: как лучше всего подключить люстру к одному из выключателей для управления светом и отключить выключатель вентилятора?

Спасибо

История: Скотт, студент из Медфорда, Нью-Йорк.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Скотт.

Соединения проводки для светильника-люстры

У большинства бытовых осветительных приборов цвет проводки черный, белый и оголенный или зеленый заземляющий провод для светильника и проводка от электрической распределительной коробки, однако могут быть несколько комбинаций цветов проводов, о которых следует знать.

Применение: Потолочный или настенный светильник.
Уровень мастерства: от начального до среднего.

Необходимые инструменты: базовая сумка для электриков, ручные инструменты, неалюминиевая лестница и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к светильнику.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

• Скотт, лучше всего выбрать любой из двух проводов, которые вы хотите использовать.
• Неважно какой, просто закройте тот, который станет запасным, и оставьте его доступным для любых изменений в дальнейшем.
• При желании можно подключить люстру и к черному, и к красному проводу.
• Таким образом, любой из переключателей включит свет.
• Если вы выберете только один провод, не делайте ошибку, отрезая провод только потому, что вы не собираетесь его использовать.
• Просто заизолируйте его и сделайте безопасным.
• Дополнительный переключатель можно не трогать или снять и заменить заглушкой или заглушкой, которая заполнит место, где находился старый переключатель.

Подробнее о домашней электропроводке

• Электропроводка
• Проекты домашней электропроводки с картинками и схемами.

• Электрические распределительные коробки
• Домашнее освещение
• Электрические коды освещения
• Проводка выключателя света
• Схемы подключения
• Электропроводка

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handy Women и электрики Включает в себя: GFCI Outlets 9006 2 24006 24008 12068 12068. 24008. 12068 12068 12 -й цирмит 12067 12 6067. Электропроводка Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и розетки для сушилки Устранение неполадок и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

Как добавить выключатель к светильнику

390 акции

• Фейсбук
• Твиттер

Вы когда-нибудь хотели заменить цепной фонарь стандартным светильником и выключателем? Если это так, у меня есть для вас учебник по Как добавить выключатель для светильника!

Недавно мы с сыновьями посмотрели фильм Серия несчастных случаев . Когда фильм закончился, мой старший сын сказал, что ему понравилась сцена в библиотеке в фильме.

Я не удивлен. Оба наших мальчика заядлые читатели и собрали целую коллекцию книг. Умелец №1 посетовал на то, что у нас нет библиотеки, и спросил, могу ли я построить ее у себя дома. Я отделался уклончивым ответом.

Прошло несколько недель, и библиотечное семя в моей голове начало прочно укореняться в моем сознании. Я начал формировать план о том, где я мог бы добавить библиотеку в нашем доме. Стало ясно, когда я открыл шкаф для игрушек в бонусной комнате и понял, что злюсь на то, что там (снова) беспорядок. Когда я начал расчищать дорожку на полу в шкафу, мне пришло в голову, что 90% игрушек в шкафу предназначены для маленьких детей, а мои мальчики уже переросли их. Я провел день, разбирая шкаф…

… и вскоре это выглядело так:

Когда я убираюсь, я действительно убираюсь! Ха. Я должен объяснить, что раньше в комнате были панели и обрывки коврового покрытия. Но в этом шкафу всегда было холодно зимой и жарко летом. Я был полон решимости добраться до источника отсутствия климат-контроля. После добавления дополнительной изоляции и заполнения всех щелей и пустот материалом Great Stuff я обрамил вторую стену. Скажу лишь, что какой-то придурок не зарыл 12 проводов в стену, а намотал их на шпильки. Можете ли вы сказать: «НЕ КОДИТЬ!» Вместо того, чтобы нанимать электрика для повторной прокладки всех этих проводов, мне пришла в голову гениальная идея добавить вторую стену, чтобы скрыть беспорядок с проводкой. Затем я перешел к ситуации с освещением.

Свет в чулане был цепочкой. Если у вас есть дети, вы знаете, что нет ничего более неотразимого, чем свисающая веревка, которая включает и выключает свет, включает, выключает и включает… пока цепь не порвется. Решил добавить выключатель в светильник. Пока я занимался этим, я также добавил новый светодиодный светильник, который не выделял бы тепло и не увеличивал наш счет за электроэнергию, если бы его оставили включенным.

Материалы:
(содержит партнерские ссылки)

• 14/2 Проводка Romex (но проверьте свой дом, чтобы убедиться, что вы используете ту же проводку)
• Инструмент для зачистки проводов
• Отвертка с плоской головкой
• Крестовая отвертка
• Молоток
• Проволочные гайки
• Электрические скобы
• Коробка с одной розеткой (новая работа, если у вас открыты стены. Старая работа для скольжения внутри гипсокартона.)
• Тестер напряжения
• Плоскогубцы с тонкими губками
• Однополюсный выключатель
• Светодиодный светильник

Прежде чем мы начнем, я хочу показать вам конфигурацию проводки, которую мы должны начать:

Зеленая линия представляет проводку, идущую от панели домашней цепи. Синяя линия показывает питание, идущее от розетки к фонарю с помощью тяговой цепи. (Если у вас зоркий глаз, вы заметите третий провод в розетке ниже. Другой провод идет к другой розетке.)

На следующей диаграмме показана конфигурация, необходимая для добавления переключателя:

Вам не нужно иметь розетку в вашей конфигурации. Просто так случилось, что он подключен к тому же проводу, что и наш свет. В самой простой конфигурации вот что вы можете подключить:

Инструкции:

Прежде чем начать, проверьте местные строительные и электрические нормы и правила. Для замены или добавления электричества в ваш дом может потребоваться разрешение.

Отключите питание схемы, над которой вы будете работать. Всегда проверяйте провода с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением.

Прокладка проводов:

Установите розетку в том месте, где должен быть выключатель. Не забудьте позволить коробке выступать достаточно, чтобы быть на одном уровне с гипсокартоном, когда он будет установлен позже.

Спланируйте путь для новой проводки. Если вам нужно просверлить отверстие в шпильках или потолочных балках, обязательно просверлите в центре. Если отверстие расположено слишком близко к краю, добавьте к стойке гвоздевую пластину, чтобы предотвратить попадание гвоздей или шурупов в проводку.

Отсоедините проводку от светильника и розетки. Установите новый светильник и протяните провода к распределительной коробке. Если ваша проводка достаточно длинная, вы можете использовать ее, чтобы добраться до выключателя. Если нет, вам придется проложить более длинный провод от светильника к выключателю или от выключателя к источнику питания.

Вставьте провод в один из выступов на задней стороне коробки. Позвольте 6-8 дюймам провода выходить из коробки.

Теперь протяните проводку от источника питания (в моем случае ближайшая розетка) к распределительной коробке. Опять же, оставьте 6-8 дюймов за пределами коробки.

Закрепите все провода на шпильках с помощью электрических скоб.
