Как подключить люстру с 3 проводами к потолку с 2 проводами – Как подключить люстру с 3 проводами?
схема и инструкция по установке цепи
Установить и подключить такую люстру вы сможете своими руками
Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.
Содержание статьи
Строение люстры и назначение проводов
Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.
- Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
- На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

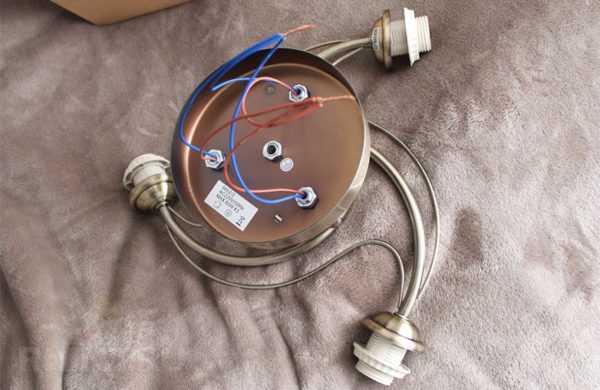

Пример простейшей люстры с двумя проводами
- Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
- Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.
Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.
Из чаши люстры выходит три разноцветных провода
Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза, провод будет иметь
Схема подключения люстры с 3 проводами
Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.
Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.
Внимание! Если в люстре есть земля, то под нее нужно провести отдельный провод из распределительной коробки.

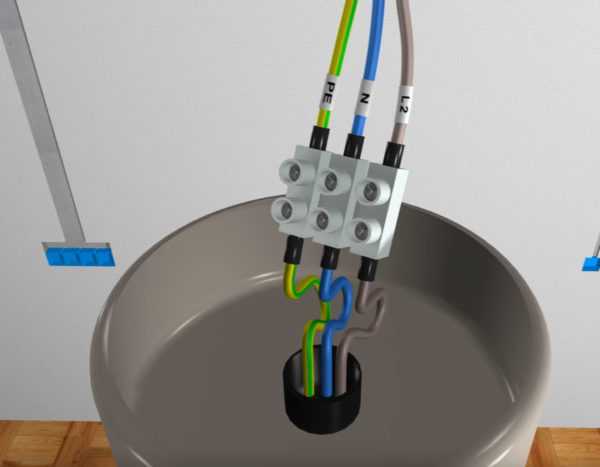

По факту проводов стало уже четыре
Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.
Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

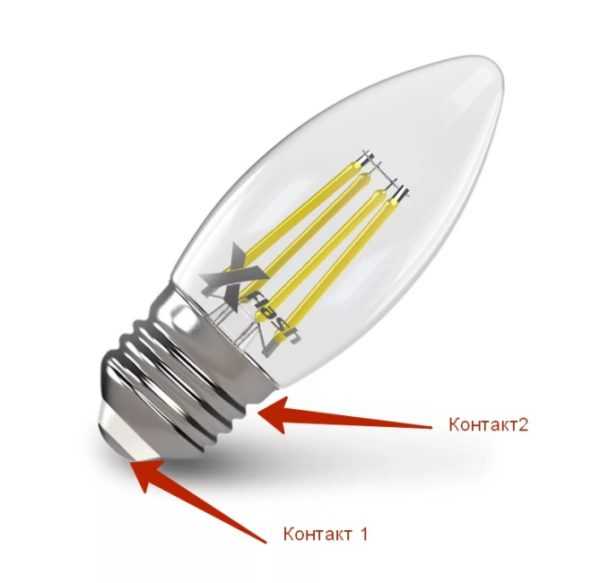

Рабочие контакты лампы
Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.
Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода
(по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

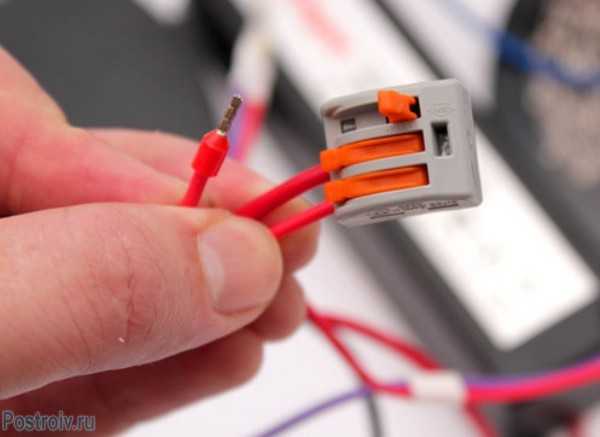

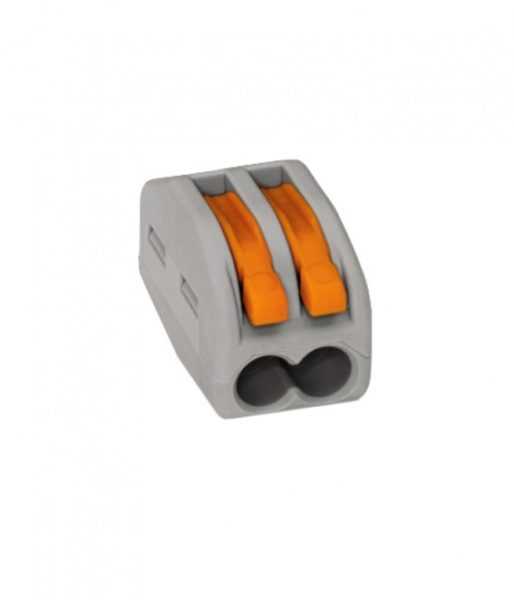

Клемма Ваго
Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.
Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.
Попробуй, не запутайся
Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.
Если же помимо люстры у вас возникли трудности с натяжным потолком, то в специальной статье вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

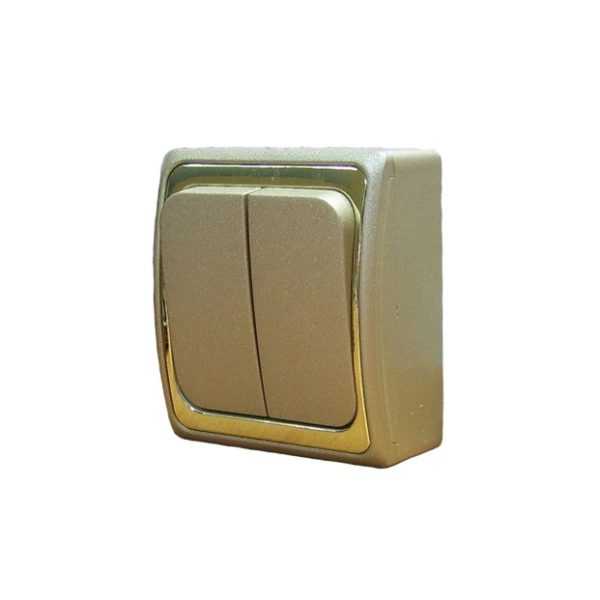

Двухклавишный выключатель
Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.
Каждой клавишей включается отдельная группа светильников
Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.
Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.
Как устроен двухклавишный выключатель изнутри

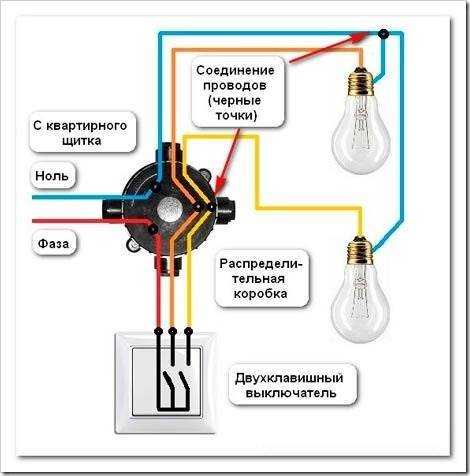

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.
В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.
Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.
Как соединить все провода правильно – подробное руководство по монтажу
Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.
Прокладка провода, монтаж выключателя
Классический набор электрика
Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.
Шаг 1. Вырезание отверстия под выключатель.
Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.
Вырезание отверстия под выключатель
Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.
Шаг 2. Нарезание штробы.
Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.
Нарезание штробы
За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.
Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.
Шаг 3. Прокладка провода.
Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

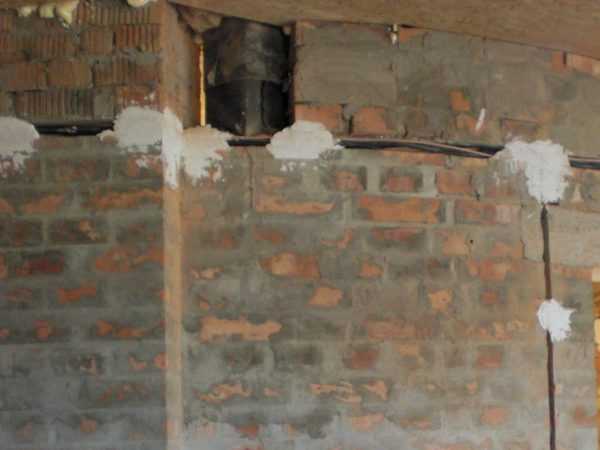

Прокладка провода
Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.
Шаг 4. Установка выключателя.
Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

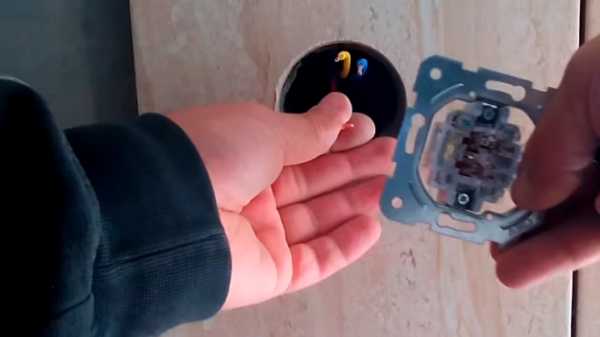

Установка выключателя
L – это неподвижный общий контакт
Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.
Остальные две жилы соединяем с оставшимися клеммами в любом порядке.
За счет распорок выключатель держится в коробе
Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.
Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.
Установка люстры
От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.
Электрическую проводку не допускается связывать с металлическими конструкциями
Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.
Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.
Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.
Установка люстры на гипсокартон
Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.
Все люстры отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.
- Первый – это крепление на крюк, представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.
Крюк-фиксатор
- Второй способ крепления люстры – через монтажную планку. В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.
Монтажная планка
- Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

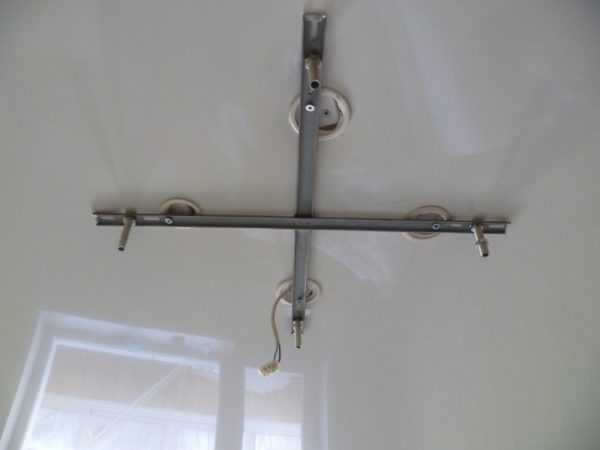

Крестовина для люстры
Итак, все три системы можно установить на любые потолки:
С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.
Крюк для прямого монтажа
Монтажные планки и крестовины всегда крепятся через анкера.

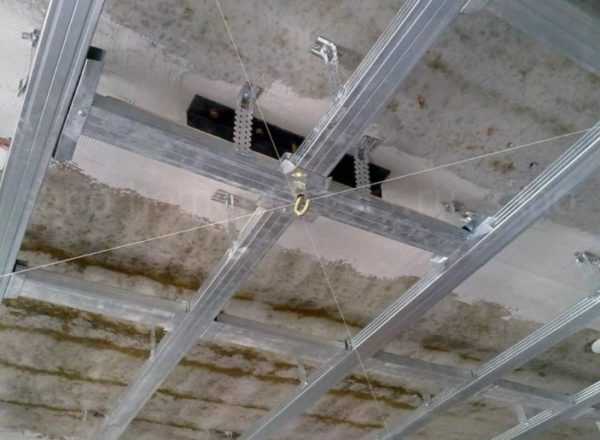

Подготовка каркаса под монтаж люстры
Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.
На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.
Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

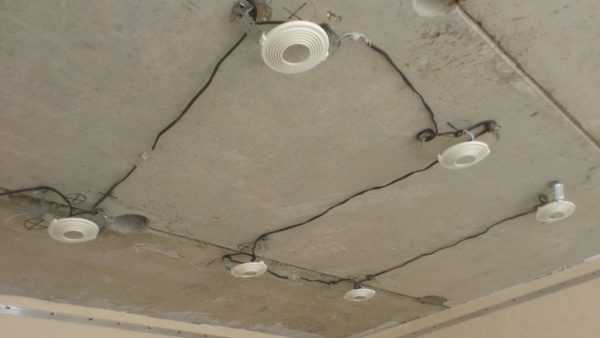

Монтажные площадки для натяжного потолка
Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.
В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!
Подключение люстры
Видео – Подключить люстру к двойному выключателю

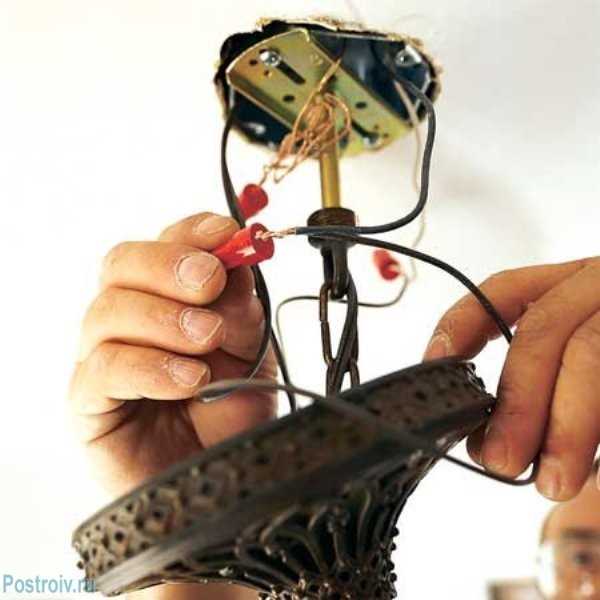

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:
Таблица 1. Инструкция по установке люстры.
| Шаг, фото: | Описание: |
|---|---|
Шаг 1. Очистка изоляции. Очищаем изоляцию | Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см. |
Шаг 2. Установка клеммника. Устанавливаем клеммник | Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться. |
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры | С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке. |

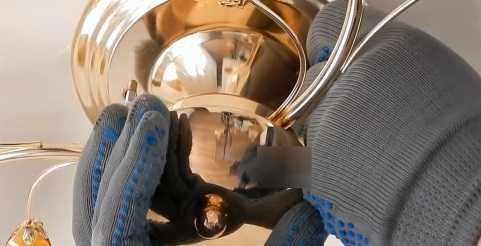

Шаг 4. Установка люстры. Устанавливаем люстру | Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши. |
Шаг 5. Провода в коробке. Приступаем к проводам в коробке | Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали. |
Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!
remont-book.com
Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы
Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.
Содержание:
Подготовка: прозвонка и определение фаз на потолке
Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.
Провод заземления

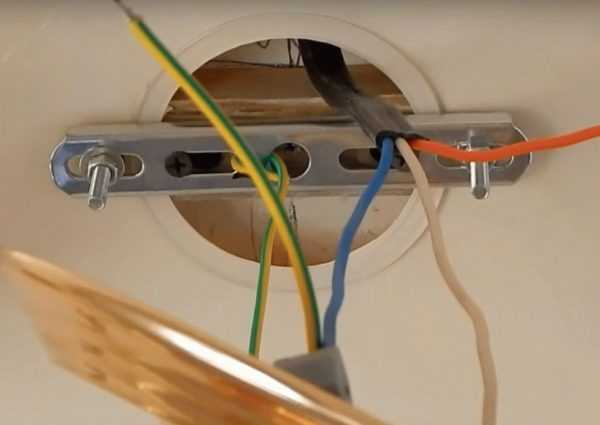

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.
Провод заземления есть в домах новой постройки или недавно отреставрированных
Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Прозвонка проводов на потолке темтером

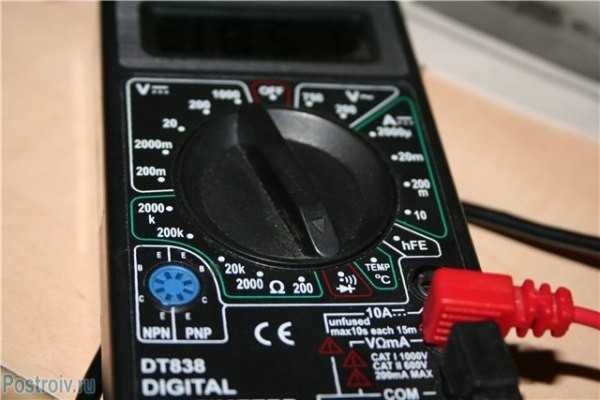

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.
Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
О правилах и способах соединения проводов в распределительной коробке читайте тут.
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
- Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
- Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
- игнорировать — если провода такого цвета (или похожего) нет на потолке,
- подключить к такому же по цвету.
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю
Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.
Подключение пятирожковой люстры к двойному (двухклавишному) выключателю
Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».
Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

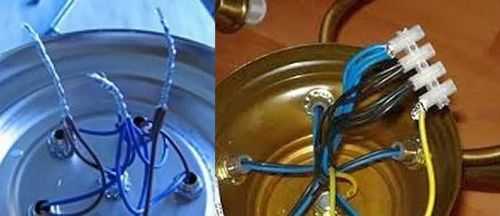

Перед тем как подключить люстру, проводники группируют
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.
Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

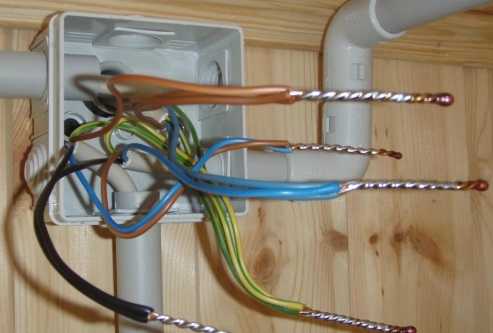

Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

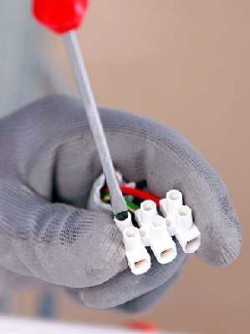

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.
Правильное соединение проводов в распределительной коробке описано тут.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Подключение галогенной люстры (с пультом и без)

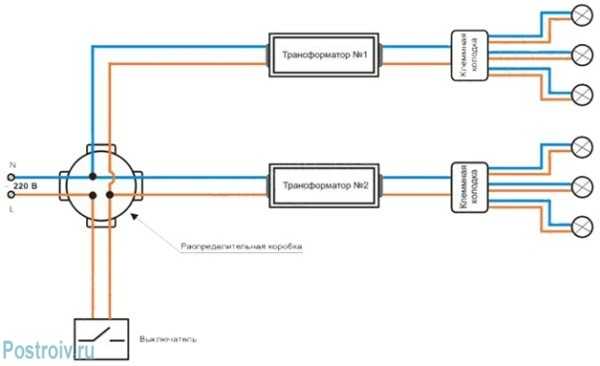

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.
Как подключить люстру с пультом смотрите в следующем видео.
Похожие статьи
kirpich174.ru
если у прибора 2, 3 и более провода, схема подсоединения к двухклавишному выключателю
Люстры — неотъемлемая часть интерьера. Дело не только в красоте и эстетичности, но и в прекрасной возможности хорошо осветить помещение. Однако правильно подключить люстру может не каждый. Если светильники с одной лампой или с двумя проводами не вызывают сложностей, то наличие трёх может поставить в тупик даже опытных электриков.
Назначение проводов на потолке
Существует огромное количество форм и вариаций светильников. Начиная от привычных, с обыкновенными лампами накаливания, до многоцветных диодных. Широта и оригинальность мыслей человека не знает границ. Но чего будет стоить даже самая шикарная люстра, если её неправильно подключить.
В квартире или частном доме из потолка могут выходить 2,3, или 4 провода. Существуют стандарты, по которым определяется их назначение:
- Чёрный, коричневый или серый — это, как правило, фаза. Может быть промаркирован буквой «L «.
- Синий, голубой или их оттенки, говорят о том, что это нулевой провод. Он имеет буквенное обозначение «N».
- Зелёный, жёлтый или жёлто-зелёный является «землёй» или, как ещё выражаются, защитным нулём. Обозначается как «PE».
Цвета могут не соответствовать принятому стандарту. Например, в некоторых странах обозначение имеет иное значение, если проводка делалась неквалифицированным человеком, или при монтаже не было в наличии кабеля с нужного цвета.
Чтобы определить назначение проводов без привязки к цвету, понадобятся следующие инструменты:
- мультиметр;
- индикаторная отвёртка;
- стриппер или нож для снятия изоляции;
- пассатижи;
- изолента;
- колодка клеммная;
- изоляционные трубки или кембрики.
Если из потолка выходят три провода, а выключатель двухклавишный, значит, два провода будут «фаза» и один «ноль». С помощью мультиметра не составит труда определить их назначение. Можно сделать это индикаторной отвёрткой, дотронувшись ей до оголённых проводов. При этом выключатели должны быть в положении «включено».
Чтобы определить где «фаза», а где «ноль» с помощью тестера мультиметра, необходимо прибор поставить в положение «вольты» и выбрать два любых провода. Если на табло появятся цифры (≈220 В), значит, один из них «ноль», а один «фаза». Далее не отнимая один из щупов от провода, второй щуп перемещаем на другой. В случае если снова появится значение, — «фазы» были перемещены, а «ноль» находился постоянно прижатым.
Если показаний на приборе появилось, оба провода — «фазы». Убедиться в этом можно, переместив одни из щупов на соседний кабель — должны появиться показания ≈220 В.
В ситуации, когда из потолка выходят только два провода, а выключатель с одной клавишей, значит, один из них «ноль», другой «фаза». Определить «фазу» легко с помощью индикаторной отвёртки.
Провода на люстре
В зависимости от вида люстры количество проводов в ней будет разным. Это говорит о том, что и подключить её можно по-разному. Наиболее частый при этом вопрос, как подсоединить люстру с 3 проводами, он требует более детального рассмотрения.
Если в светильнике всего два провода, — «фазу» нужно подключить к одному проводу, «ноль» — к другому. Выключатель при этом должен быть одноклавишный.
Если осветительный прибор трехрожковый и более, выводов будет несколько. Тогда встаёт вопрос, как подключить люстру с 3 проводами и более.
В отличие от проводов в потолке, на светильнике всегда есть цветовое и буквенное обозначение. Если из потолка выходит провод заземления (жёлтый, зелёный или жёлто-зелёный), то аналогичный ему на светильнике подключается к нему. Далее подключение люстры с тремя проводами выполняется по схеме: «землю» подключаем к «земле» на потолке, «фазу» к «фазному» проводу, «ноль» к «нулевому».
Подключение люстры с четырьмя проводами и более
Из каждого рожка люстры выходят по два провода, как правило, это одинарный синий и коричневый (чёрный). Хотя не исключено, что цвета могут быть и другими. В целях экономии и удобства многорожковые осветительные приборы подключают к двухклавишным выключателям.
Если управление производится двойным выключателем, необходимо все провода светильника разделить на три группы. Одна группа — «ноль», и две — «фазы». Все «фазы» необходимо собрать вместе, после чего оставшиеся провода разбить на две группы. Обратите внимание, чтобы в любую из трёх групп не попали кабели другого цвета. Нужно понимать, что от одной группы будут гореть одна часть лампочек, от другой — другая.
Схема подключения люстры с двойным выключателем довольно простая. Получившиеся три группы нужно подключить к имеющимся в потолке трём проводам. Главное здесь помнить, где «фазы», а где «ноль». «Фазы», соответственно подключаются к найденным на потолке «фазам», оставшуюся группа «ноль» — к «нулю» на потолке.
Что делать, если люстра у нас многорожковая, а из потолка выходят всего два провода? Нужно не делить «фазы» на группы, а объединять их в одну. При этом пульт будет одноклавишный, а гореть все лампочки при включении будут вместе без возможности разделения на две группы. В этом случае подключить люстру к двойному выключателю не получится, или будет работать только одна клавиша из двух.
Таким образом, вопрос, как подключить люстру к двухклавишному выключателю, может быть решен самостоятельно без помощи специалистов. Главное, всегда помнить о технике безопасности. Все работы необходимо производить при выключенных выключателях и автоматах. Под напряжением можно работать только в случае, когда необходимо определить «фазу» и «ноль». При этом дотрагиваться до оголённых проводов категорически запрещено.
chebo.pro
» Как подключить люстру с 3 проводами?
Голый потолок, торчащий крюк и три провода. Классическая картина для тех, кто решил повесить люстру к потолку! Самостоятельная установка весьма хлопотное дело для многих. Однако подключить люстру с 3 проводами совсем несложно, главное знать принцип распределения проводов, а также основательно подойти к делу. Куда и как их подключать поведает данная статья! А покупать мы советуем люстры в подольске.
Напряжение в электросети составляет 220 вольт, поражение им может привести к смерти, об этом стоит помнить, поэтому не следует забывать о технике безопасности. Следует позаботиться об освещенности помещения, воспользовавшись фонарем. Можно проводить данную работу в дневное время суток.
Распаковав люстру, нужно проверить ее поверхность на наличие конденсата, он может появиться в том случае, если светильник был принесен с мороза. Следует протереть ее, а лучше оставить на некоторое время просохнуть. Перед тем, как подключить люстру с 3 проводами к потолку, нужно произвести монтаж изделия, сделать это можно прямо на полу.
Нужные инструменты: мультиметр, нож, индикаторная отвертка (указатель напряжения), пассатижи, изолента, клеммная колодка на 3 клеммы. Кроме того, стремянка, маркер, паспорт люстры, лист бумаги и осветительный прибор.
Почему из светильника выходит три провода?
Внутри основания люстры на самом деле имеется больше проводов, однако соединенные особым образом на выходе провода представлены главными тремя проводами, которые имеют разные цвета. Какой из них фазный провод, а какой нулевой, не так уж и трудно разобраться. Они различаются по цвету. Демонстрируя светильник в магазине продавец может подробно рассказать и показать, какая именно комбинация свечения предусматривается данной моделью. Поменять ее можно, однако понадобится разобрать основание и сделать перемонтаж схемы.
Как определить назначение проводов в люстре?
Достаточно воспользоваться обычной электрической схемой, которая находится в паспорте люстры. Обычно в нем указывается назначение всех трех проводов и порядок их подключения. Согласно стандартам цветовая маркировка трех проводов выполняется следующим образом:
- Синий – ноль;
- Коричневый провод или белый – фаза;
- Зелено-желтый защитный заземляющий.
При отсутствии документации на осветительный прибор, возможно, определить назначение проводов при помощи мультиметра.
- Мультиметр устанавливается в режиме прозвонки, щупы нужно кратковременно закоротить. Раздается звуковой сигнал, который свидетельствует, что предел измерений был выбран правильно и прибор исправен.
- Нужно выкрутить лампочки из светильника. Визуально в патронах определяют 2 контакта: пружинящий фазный, находящийся в центре и нулевой контакт, который располагается сбоку.
- Выкрутить патрон из люстры. Нужно найти нулевой провод. 1 Щуп мультиметра поставить на боковой контакт любого патрона, вторым необходимо поочередно прикасаться к зачищенным проводам, которые выходят из светильника. При соприкосновении проводов раздастся звук, который и укажет, что данный провод является нулевым. Провод отмечается маркером.
Подключение 2-х контурной люстры к электрической сети.
Чтобы верно подключить светильник с 3 проводами, 2 из которых являются фазными, нужно осмотреть выключатель, а также выходящие из потолка провода. Простой случай – 2-х клавишный выключатель, а из потолка выходят 3 провода.
Определим назначение данных проводов:
Нужно взять индикаторную отвертку, подойдет и указатель напряжения. Обе клавиши выключателя необходимо включить. Попеременно прикасайтесь индикаторной отверткой к зачищенным концам 3-х проводов. При касании с фазными проводами должна загореться лампочка на самом указателе напряжения. Теперь нужно отметить фазные провода любым маркером. Затем отключаем выключатель и проверяем 3 провода еще раз. Загораться лампочка не должна! Теперь по очереди подключим фазные провода светильника к отмеченным фазным проводам электропроводки, соедините также и нулевые провода. Производят соединение при помощи клеммной колодки, или же на скрутку используя изоленту. Проверьте работу светильника, по очереди включая клавиши. Работа сделана!
Дата публикации: 12.09.2015
Похожие записи:
www.mosstroi.ru
Как подключить люстру с 3 проводами?
Для подключения новой люстры нет необходимости вызывать электрика. Эта работа по подключению люстры vShiny несложная и вполне по силам любому мужчине.
Что потребуется?
Помимо самой люстры для ее подключения понадобятся инструменты. А также хотя бы первичные навыки работы с ними. Итак, вам понадобятся:
- Пассатижи
- Нож
- Индикатор напряжения
- Мультиметр
- Изолента
- Клемник
Неплохо, если в наличии окажется стремянка. Также необходим паспорт на люстру.
Что куда?
Перед самым началом работ следует определиться, что и куда следует подключать. В современной бытовой проводке используются трехжильные кабеля. Два провода в них фаза, третий ноль.
Для удобства они различаются по цвету.
- Синий – ноль
- Коричневый, реже белый – фаза
- Желто-зеленый – земля
Но к сожалению не все монтеры заморачиваются с правильным подключением проводки. Поэтому перед подключением люстры лучше, проверить какой из проводов, что из себя представляет.
Для этого нужно включить две клавиши выключателя. Потом поочередно прикоснитесь индикатором к проводам. При касании фазы индикатор загорится, следует эти провода пометить.
После проверки необходимо отключить выключатель. После чего еще раз проверить провода индикатором, он не должен отреагировать.
Проверка люстры
Обычно предназначение проводов указывается в паспорте, приложенном к люстре. Но в некоторых случаях там этой информации нет. Тогда придется выполнить проверку еще и осветительного прибора.
Для этого вам понадобиться мультиметр. С его помощью прозваниваются провода и определяются фаза и нулевой провод. Таким же образом можно определить количество контуров у вашей люстры.
Подключение
Далее наступает наиболее ответственный момент, само подключение. Его производят либо путем скрутки, либо с использованием специального клемника.
Скрутку использовать нежелательно. Это не очень надежный способ соединения. Вдобавок ко всему изолента которая используется для изоляции проводов со временем теряет свои свойства.
Проще всего подключить люстру с помощью клемника. Это довольно надежный способ. Гарантирующий хороший контакт между проводниками и минимум проблем в будущем.
При подключении провода поочередно соединяются между собой с помощью выбранного способа. После этого люстра включается для проверки правильности подключения.
Смотрите также:
Если все сделано верно она должна включаться как полагается, без каких либо скачков напряжения в сети.
Также смотрите видео с примером того, как подключить люстру к двухклавишному выключателю.
euroelectrica.ru
Актуальное для россиян — как подключить люстру своими руками за пару минут. Видео инструкция
Как подключить люстру
Очень часто при переезде на новую квартиру или после проведения ремонта в старой квартире требуется такая бытовая операция, как замена или установка люстры. При этом, если это выполняется впервые, возникают трудности практического характера. Не каждый домашний мастер знает как подключить люстру, особенно если этот светильник имеет несколько ламп, или представляет собой прибор снабжённый контроллером и пультом дистанционного управления.
Подключение люстры — Фото 01
Цель данной статьи помочь домашнему умельцу самостоятельно справиться с подключением люстры, не прибегая к помощи профессионального электрика.
Что такое люстра
Люстра – это центральный осветительный прибор в комнате. Он располагается, обычно в центре помещения и имеет несколько ламп для обеспечения равномерного освещения. Число источников света обычно варьируется от 3 до 6, и схема подключения люстры включает в себя объединение ламп в группы, для получения различных режимов яркости освещения. Понять, как подключить люстру – несложно, но необходимо представлять внутренние электрические соединения и знать назначение проводов, которые выходят из потолочного отверстия.
Подключение люстры — Фото 02
Практическое подключение светильника
Перед началом работы нужно подготовить инструмент:
- Прямые и крестовые отвёртки
- Бокорезы (кусачки)
- Пассатижи
- Отвёртку — индикатор фазы, или тестер-мультиметр
Мультиметр для прозвонки проводов — Фото 03
Кроме того понадобятся приспособления для соединения проводов. Это могут быть колодки, где провода зажимаются под винт, соединительные изолирующие зажимы СИЗ, или пружинные зажимы Wago. Схема подключения люстры зависит от количества источников света и типа выключателя. Итак, мы имеем потолочное отверстие с тремя выходящими проводами, потолочный крюк для подвески люстры и светильник, который может иметь различное количество ламп.
Пружинные клеммы WAGO — Фото 04
Как подключить люстру к выключателю
В первую очередь необходимо разобраться с потолочной проводкой. В отличие от евростандарта, где цвет и назначение провода жёстко регламентировано, наши мастера часто используют тот монтажный провод, который есть в наличии, поэтому сначала определим назначение каждого провода. Из трёх проводов, один обязательно нулевой, а два другие провода подают фазу через клавиши выключателя.
Двухклавишный выключатель — Фото 05
Последовательность работ:
- Отключаем автомат питания и двухклавишный выключатель
- Разводим по сторонам три отрезка потолочного провода, чтобы избежать замыкания
- Снимаем изоляцию с каждого провода, примерно на 1 см
- Включаем силовой автомат и выключатель
- Прикасаясь индикатором фазы к каждому из трёх проводов, по свечению индикатора находим два фазовых провода и определяем нулевой (на нём нет напряжения, и индикатор не светится)
- Поочерёдно отключая клавиши выключателя, фиксируем соответствие наличия фазы, клавишам выключателя
Схема подключения двухклавишного (двойного) выключателя — Фото 06
Такая схема подключения люстры обеспечивает три режима яркости освещения и предполагает подключить люстру к двухклавишному выключателю:
- Включена одна группа ламп
- Включена другая группа ламп
- Подключены все лампы одновременно
Это ответ на вопрос как подключить двухклавишную люстру.
Различные виды подключений
Следующий этап работ – это определение электрических соединений самой люстры, но следует иметь в виду, что их может и не быть. Большинство выпускаемых люстр имеют трёхпроводную схему и чтобы понять, как подключить люстру 3 провода, достаточно бывает посмотреть паспорт изделия.Там имеется схема группировки ламп, например, если люстра имеет 5 ламп, то они объединены в две группы с разным числом источников света.
Схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C — Фото 07
На схеме указан общий провод, который будет соединён с нулевым проводом, выходящим из потолка, а два оставшихся провода соединяются с двумя фазовыми проводами, идущими от выключателя. Поэтому вопрос как подключить люстру к выключателю, не является слишком сложным. Так же как и подключить люстру 3 провода. Если схема отсутствует, то общий провод всегда имеет другой цвет, чем два фазовых провода.
Подключение пятирожковой люстры через двухклавишный выключатель — Фото 08
Как правильно подключить люстру, когда из потолка выходят три провода, а от люстры отходят всего два, при этом светильник может иметь несколько ламп. Такая конструкция означает, что для питания люстры достаточно одного из двух фазовых проводов, поэтому лишний фазовый провод необходимо надёжно заизолировать. Профессиональный электрик или человек, хорошо понимающий в электротехнике, может разобрать такую люстру, и выполнить внутренние соединения ламп, так как ему удобно. Конечно, всю работу лучше всего выполнять, используя универсальный тестер.
Питающие провода и крюк для крепления люстры — Фото 09
Для соединения проводов между собой следует использовать приспособления указанные выше. В крайнем случае, можно использовать обычную скрутку проводов с применением изоленты, но этот способ наименее надёжен.
Как подключить люстру, если она не имеет внутреннего монтажа, а все соединения должен выполнить сам пользователь, так как ему удобно. Например, мы имеем люстру на 6 ламп, и из неё выходит 12 проводов, как правило, двух цветов. Это означает, что каждая лампа выведена отдельно и люстра не имеет внутренних соединений. Подключение такой люстры несложно, кроме того люстры такого типа предназначены для использования в современных осветительных системах предполагающих применение специального контроллера, который позволяет включать любое количество ламп, а так же применение дистанционного пульта управления.
Если подключение такой люстры будет производиться без контроллера, то 6 проводов одного цвета необходимо соединить между собой – это будет ноль, а оставшиеся 6 проводов другого цвета объединить в две группы, например, поровну, то есть по три провода в группе. В результате мы получим классическую схему, которая подключается к двухклавишному выключателю по методике описанной выше.
Схема подключения люстры с 6-ю лампами — Фото 10
Как подключить две люстры от одного двухклавишного выключателя
Это несложно сделать, если установлен декоративный подвесной потолок, например, в ванной и туалете. Тогда за потолком можно нарастить провода и управлять освещением в этих двух помещениях с помощью одного выключателя. Так же все электромонтажные работы можно осуществить за натяжными потолками в жилых комнатах.
Для того чтобы получить полное представление, как подключить люстру, следует посмотреть соответствующее видео и тогда решение вопроса как подключить люстру, покажется совсем несложным делом.
Как подключить люстру с пультом
Самым современным вариантом систем бытового освещения, являются светильники с применением контроллера и пульта дистанционного управления. В качестве источников света обычно используются светодиодные матрицы.
Современная люстра с пультом управления — Фото 11
Контроллер позволяет включать большое количество источников света, в любой конфигурации, а дополнительные программы позволяют использовать такую систему, как элемент дизайна, выполняющий функцию цветомузыкальной установки. Для того чтобы понять как подключить люстру с пультом, необходимо внимательно ознакомиться с инструкцией.
Пульт ДУ — Фото 12
Такая система состоит из базового блока и пульта дистанционного управления. Контроллер, обычно размещается в декоративном корпусе люстры-плафона. На клемму «L», контроллера подключается фаза, а на клемму «N» — ноль. Группа ламп светильника объединяется одной стороной (проводами) и подключается к нулю, а свободные провода подключаются к соответствующим выходам контроллера. В инструкции подробно описано программирование системы освещения с использованием пульта дистанционного управления.
postroiv.ru
4 провода с потолка — Стройка1
Вопрос из темы на форуме:
Приобрел квартиру к новостройке. Черновая отделка. Помогите пожалуйста, с потолка висят 4 провода разных цветов, какой куда подключать не понятно. Я видел 3 провода, но 4. Это 3-х фазная проводка что ли?
Andreyko
А что тут непонятного? Разведите концы провода и пробуйте индикаторной отвёрткой, тестером или патроном с подключенной лампочкой.При этом поочередно замыкая контакты на выключателе. При замкнутом выключателе ищите на каких проводах есть фаза, а на каких ноль, а какие вообще не подключены. Определив провода с фазой, берёте патрон с лампочкой и ищите ноль, прикладывая провода один к фазе (от патрона с лампочкой) а второй к тем на которых предположительно есть ноль. Таким образом вы выясните (без тестера) от каких проводах проводов будет запитываться люстра.
олег40
Да ну что Вы! когда это 3фазы в новостройках подводить стали? Тут угадать, почему/куда 4 провода — это как пальцем в небо тыкнуть, но я всё -таки попробую — 2 провода фазных, один нулевой под 2-х клавишный выключатель, ещё один — про запас. Есть и трёхклавишные выключатели — тогда все 4-е провода будут задействованы.
В данном случае Вам нужно радоваться, что есть 4-е провода, иной раз электрики 2 алюминия выведут и думай — как туда люстру «на два положения» подключить. Кроме того это большой плюс, если надумаете подвесные или многоуровневые потолки делать со сложным освещением, тогда каждый провод «на вес золота» может быть.
В общем электрикам низкий поклон за добросовестную работу, а Вам остаётся вооружиться тестером и пройтись по «точкам». Можно ориентироваться и по цвету, раз провода цветные, но тестер — это тестер, а с ситуацией, когда провод в кабеле менял свой цвет — я например сталкивался, поэтому прозвонка тестером — это 100% что не ошибётесь.
И ещё, насколько я понял — никаких выключателей и розеток ещё нет, определите для начала место(«точку»), где должен по замыслу монтажников стоять выключатель, там должно быть 3+1 проводов(одна фаза на вход и 3 провода на люстру. ноль отдельной дорогой идёт.
Root
Да чего тут голову ломать? Четыре провода потому, что не было у монтажников трехжильного кабеля — по одному фазному проводу через выключатель на каждую из двух групп ламп, и один нулевой провод общий для обеих групп. Сделали из того что было, кинули от коробки два двухжильных кабеля, задействовав по одному проводу из каждого кабеля или два провода из одного кабеля под ноль. Сплошь и рядом такое вижу, как в зданиях постройки советских времен так и в современных. Зато теперь у Вас сечение нулевого провода соответствует суммарному сечению фазных проводов, как оно собственно и должно быть. Найти, какие провода общие (подключенные к нулю), а какие идут через выключатели совсем несложно при помощи контрольки или индикатора фазы с неоновой лампой.
Karmeli
Подключать нужно как обычную двухфазную, где задействовано 3 провода (+/- земля). 4 провод, он как правило, желтого, оранжевого, салатового цвета с дополнительной полоской, присоединять его не обязательно, но при подключении нужно за изолировать.
sergey123
Владимир34 если Вы говорите, что на потолке разноцветный 4-х жильный провод это означает что, две жилы преднозначены для 2-х ламп, а остальные нулевая жила и жила заземления. Определить их просто нулевая жила синего цвета, жила заземления либо желтая либо желто-зеленая оставшиеся жилы это питание для 2-х ламп. Если же у Вас жилы других цветов, то поступайте следующим образом:
1. Приобретите индикатор (не в коем случае не на батарейках)
2. Отключите питание в квартире
3. Убедитесь в отсутствии питания на выключателе проверив индикатором (выключатель как правило распологается около двери)
4. Зачистите 3 жилы провода выключателя и 4 жилы провода лампочки
5. Соедините 3 жилы выключателя и разведите 4 жилы провода лампочки
6. Подайте питание в квартире
7. Проверьте индикатором питание на жилах провода лампочки
8. Отметьте жилы на которых реагирует индикатор (это питание ламп)
9. Жилы на которых индикатор не светиться это ноль и земля (определить их Вы сможете только с помощью прибора)
10. Отключаете питание
Далее подсоединяете люстру, те жилы которые показал индикатор подсоединяете к лампам, жила которая не светилась к нулевой жиле лампы.
по материалам форума
stroyka1.ru
