Как подключить двухклавишный выключатель — «Петрович.Знает»

В современных интерьерах часто используют зональное освещение — например, отдельно подают свет на обеденную зону и зону отдыха. Чтобы включать разное количество лампочек на одной люстре или подсвечивать отдельные зоны комнаты, вам понадобится двухклавишный выключатель. Правилами его подключения с нами поделился специалист по эксплуатации зданий и сооружений Александр Воробьев.

Задача двухклавишного выключателя заключается в разделении питания на две независимые линии, которые будут приводится в действие клавишами. Конечно, любую работу с электричеством лучше доверить специалистам.

Правила безопасности

Главные требования при работе с электричеством:

  1. Проводите работы только в светлое время суток при достаточном количестве естественного света. Если освещения все-таки не хватает, используйте фонарик.
  2. Перед началом работы убедитесь в отсутствии напряжения в сети. Самый надежный вариант — отключить питание на распределительном щитке в подъезде. Если у вас нет доступа к общему щитку, отключите питание на электрощитке в квартире.
  3. Проверьте, действительно ли отключено электропитание, при помощи индикаторной отвертки, коснувшись ей одного из проводов в щитке. Если на индикаторе загорится красная лампочка, это означает, что питание не отключено. В таком случае вам точно придется вызывать электрика.
  4. Даже работая с обесточенными проводами, лучше обезопасить себя: надевайте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.
  5. Убедитесь, что вы помните цветовую маркировку проводов: синий — ноль, коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание или провода даже загорятся.

Как самому подключить розетку

Узнайте больше

Какие инструменты понадобятся для работы

  • двухклавишный выключатель
  • детектор напряжения
  • лазерный нивелир или строительный уровень
  • перфоратор и алмазная коронка D68
  • стамеска и молоток
  • подрозетник
  • гипсовый или цементный раствор
  • плоскогубцы и плоская или крестовая отвертка с прорезиненными рукоятками
  • индикаторная отвертка
  • клеммы
  • строительный нож
  • белая изолента
  • дюбель-хомуты

Как правильно подключить двухклавишный выключатель там, где его не было

Перед тем как начать работы по установке выключателя, вам нужно найти распределительную коробку, к которой вы будете подключаться.

Как найти распределительную коробку в квартире

Свернуть

Распределительная коробка — это контейнер из негорючего пластика, который находится в стене, чаще всего над розеткой: снаружи — только крышка. В распределительной коробке есть все основные соединения и ответвления электропроводов. Именно к ней вы будете подключаться, чтобы установить новый выключатель.

Если при визуальном осмотре стен вы не видите ни одной распредкоробки, это не значит, что ее нет, а означает, что строители позаботились об эстетике и аккуратно спрятали распредкоробку под слоем штукатурки. Для того чтобы ее найти, вам понадобится специальный прибор — детектор напряжения.

Приложите детектор к стене непосредственно над розеткой и медленно ведите его по стене вертикально вверх. Детектор будет издавать звуковой сигнал, обозначающий, что там находятся провода под напряжением. Потом звуковой сигнал пропадет, что будет означать, что провода «уходят» в сторону. По звуковому сигналу детектора найдите место пересечения проводов. Постучите пальцами по стене в этом месте — вы услышите, что звук поменялся с глухого бетонного на звонкий пластиковый. Именно здесь и находится распределительная коробка.

Обратите внимание: распределительная коробка может находиться над розеткой с другой стороны межкомнатной стены, т. е. в соседней комнате.

После того как вы определились с местонахождением ближайшей распредкоробки, можно начинать соединение выключателя с двумя клавишами:

  1. Выберите место для выключателя. На стене нарисуйте разметку — место самого выключателя и расположение каналов в стене, по которым провода будут идти к выключателю от распределительной коробки.
  2. Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Для этого переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке: если внутри есть проводка, индикатор просигналит.
  3. В распределительной коробке выберите ноль и фазу, идущие от одного автомата освещения. Для этого в квартирном электрощитке отключите автомат с надписью «освещение» либо, если электрощиток старого образца, отключите питание полностью. После этого проверьте индикаторной отверткой, действительно ли провода обесточены, коснувшись индикатором проводов в распределительной коробке. На фазовый провод в распредкоробке наклейте белую изоленту и отметьте на ней, что это фаза. Эта информация пригодится вам, когда эти провода встретятся в подрозетнике с фазовыми проводами светильников.
  4. С помощью перфоратора и специальной круглой насадки по бетону сделайте в стене отверстие для подрозетника на месте будущего выключателя. При помощи стамески и молотка выбейте бетон из центра получившегося отверстия.
  5. Проштрабите стену по разметке от распределительной коробки к месту расположения выключателя при помощи перфоратора. Внутри штрабы дрелью просверлите отверстия диаметром 6 мм и глубиной 4–5 мм через каждые 60 см, чтобы можно было поставить дюбель-хомуты для крепления кабеля.
    Проложите кабель в штрабы так, чтобы он был углублен в поверхности стены не меньше чем на 10 мм. Пока ничего в распредкоробке не подключайте!
  6. Проштрабите стену от выключателя к светильнику и проложите трехжильный кабель (ноль, фаза, заземление) по штрабе. Закрепите кабель дюбель-хомутами. Когда вы зашпатлюете штрабу и кабель «спрячется» в стене, из стены должен торчать свободный конец кабеля — не меньше 5–10 см кабеля. Это нужно для удобства подключения механизма выключателя.
  7. Приступаем непосредственно к подключению двухклавишного выключателя. С задней стенки подрозетника есть перфорированные отверстия — выдавите их (можно воспользоваться строительным ножом). Аккуратно заправьте провода в подрозетник и зафиксируйте его в стене гипсовой или бетонной смесью. Оголите нулевые провода на кабелях, идущих от распредкоробки и светильника, примерно на 2–3 см, соедините их между собой при помощи специальных клемм. То же самое проделайте с проводами заземления.
  8. Возьмите механизм выключателя. Подключите фазовые провода, идущие от выключателя к светильнику и от распредкоробки к выключателю. Для этого вставьте концы фазы в отверстия механизма выключателя: фазы от светильника — в два отходящих контакта (вы найдете нужные отверстия в нижней части механизма выключателя), таким образом вы распределите свет на две клавиши выключателя. Фазу от распредкоробки вставьте в отверстие входящего контакта — он находится в верхней части механизма выключателя.
  9. Зафиксируйте механизм двухклавишного выключателя шурупами на стене, предварительно выровняв его по уровню.
  10. Установите декоративную панель выключателя, вставьте клавиши.

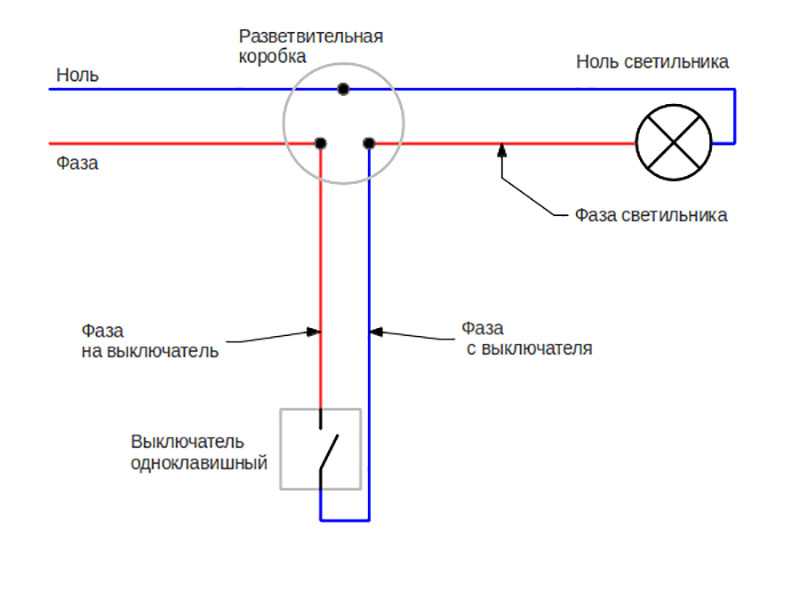

  11. В распределительной коробке подключите фазовый провод от выключателя к нужной вам фазе, приходящей из щитка (вы ранее отметили ее белой изолентой). Чаще всего провода в распредкоробке соединены скруткой, а на конце запаяны. Срежьте место спайки проводов. Распрямите нужные вам провода, добавьте свой провод, крепко скрутите оголенные концы проводов и наденьте изоляционный колпачок.
  12. Вкрутите лампочку в светильник. После этого включите электричество в щитке и включите свет — все должно работать. Подсоединение выключателя света с двумя клавишами выполнено.

Как заменить выключатель с двумя клавишами на другой такой же

  1. Не забудьте обесточить квартиру, отключив питание на электрощитке. Чтобы подсоединить новый выключатель, аккуратно снимите пластиковые клавиши выключателя, поддев их тонким концом отвертки или ножом. То же самое проделайте с декоративной панелью выключателя.
  2. Выкрутите шурупы, фиксирующие выключатель на стене. Достаньте его из подрозетника. Открутите шурупы, которыми зажаты провода, и освободите их.
  3. Возьмите механизм нового выключателя и вставьте два фазовых провода от светильника в отверстия отходящих контактов в нижней части механизма выключателя, закрепите их шурупом. Таким образом вы распределите режимы света на две клавиши выключателя. То же самое проделайте с проводом, идущим от распредкоробки.
  4. Заправьте провода в подрозетник и прикрепите механизм выключателя к стене при помощи шурупов. Установите декоративную панель и две клавиши.

Как заменить одноклавишный выключатель на двухклавишный

Не забудьте перед работой обесточить квартиру. Замена одноклавишного выключателя на двухклавишный подразумевает добавление нового источника света. Здесь есть два алгоритма подключения.

Если речь идет о люстре, которая будет работать в двух режимах свечения, то подключать двухклавишный выключатель взамен одноклавишного будем так:

  1. Проведите от источника света к выключателю четырехжильный кабель, где пометьте изолентой первую и вторую фазы для удобства дальнейшего подключения.
  2. Далее выполните те же действия для подключения механизма выключателя, как уже было описано выше. Чтобы соединить двухклавишный выключатель, заведите провода в подрозетник и зафиксируйте его в стене. Нулевой и заземляющий провода соедините соответственно с нулевым и заземляющим проводами при помощи специальных клемм. Фазовые провода (1 и 2) вставьте в отверстия механизма выключателя, заведите его на разные клавиши, чтобы можно было отдельно включить один режим освещения или другой. Фазовый провод от распредкоробки подключается в подходящий контакт выключателя, он находится в верхней части механизма двухкнопочного выключателя. Зафиксируйте выключатель в подрозетнике, установите декоративную панель и вставьте клавиши.

Если вы хотите подключить второй источник света к одному выключателю — например, второй настенный светильник, — придется добавить в выключатель еще одну фазу, идущую от другого светильника. Что для этого нужно сделать:

  1. Разберите выключатель, отметьте фазу, которая приходит из распредкоробки.
  2. Нанесите разметку местоположения нового светильника. Проверьте при помощи индикаторной отвертки, чтобы на месте разметки будущего выключателя и канала от нового светильника не было скрытой разметки.
  3. Проштрабите стену от нового источника света до выключателя. Дрелью просверлите отверстия в штрабе для закрепления кабеля дюбель-хомутами. Проложите и закрепите кабель.
  4. Подключаем выключатель. Провода нового кабеля подведите к новому механизму двухкнопочного выключателя: ноль — к нулю, землю — к земле, а фазовые провода распределите по выводам клавиш.
  5. Поставьте выключатель в подрозетник и зафиксируйте в нем шурупами. Добавьте декоративную панель и клавиши. Монтаж двухклавишного выключателя завершен.

Как установить двухклавишный выключатель на месте трехклавишного

Если у вас уменьшилось количество источников света и появилась необходимость замены трехклавишного выключателя на двухклавишный:

  1. В начале работы не забываем о технике безопасности и отключении напряжения на электрощитке. Разберите механизм выключателя, отключите третий фазовый провод, который использовался для работы третьей клавиши, обмотайте оголенный конец провода изолентой и оставьте в стене.
  2. Подключите оставшиеся две фазы к механизму двухклавишного выключателя. Зафиксируйте выключатель в подрозетнике, поставьте декоративную панель с клавишами.

Подключение двойного выключателя на месте розетки

  1. Обесточьте квартиру. Выкрутите шуруп, закрепляющий розетку в подрозетнике, и достаньте механизм.
  2. Сделайте разметку расположения светильников и каналов, ведущих к ней. Проверьте все индикаторной отверткой.
  3. Проштрабите каналы и проложите кабель от светильников к розетке. После закройте штрабу шпатлевкой.

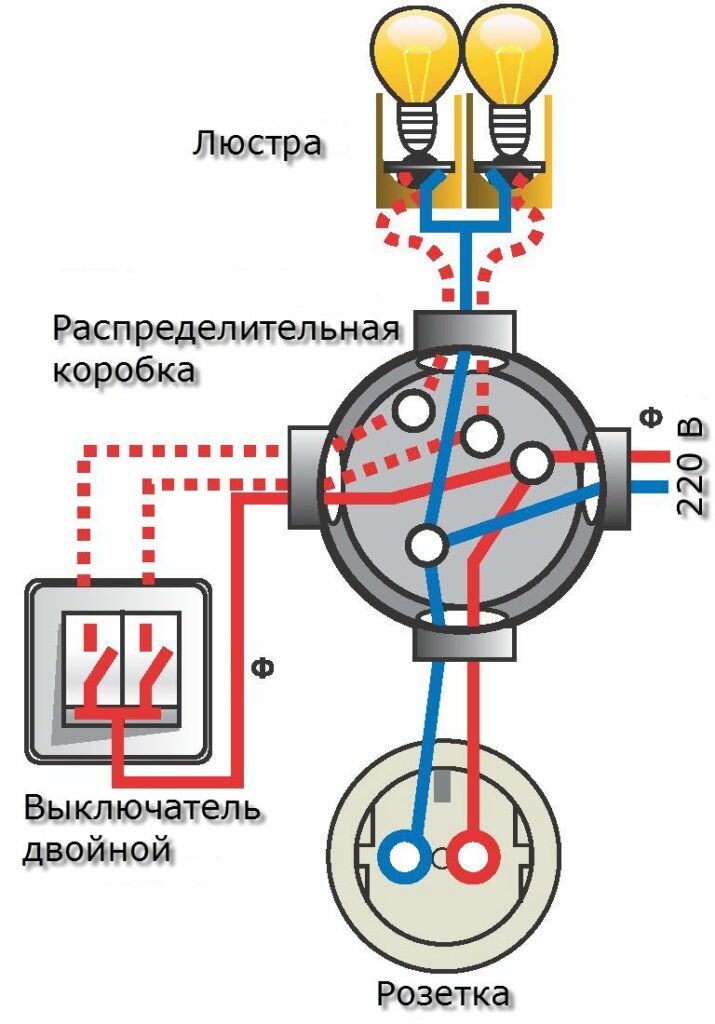

  4. Схема подключения двухклавишного переключателя будет следующая. С помощью клемм соедините нулевые провода с нулевыми, заземление — с заземлением. Возьмите механизм выключателя. Вставьте фазовые провода от светильников в отходящие контакты механизма выключателя, таким образом подключая обе клавиши. Фазовый провод, идущий от распредкоробки, вставьте в отверстие входящего контакта, который находится в верхней части механизма. Закрепите переключатель на стене.
Выключатель должен разрывать именно фазу, а не ноль. В случае если будет разрываться ноль, свет также будет выключаться и разница будет будто бы незаметна. Но источник света при этом остается под напряжением даже в выключенном состоянии, и вы рискуете получить удар током даже при замене лампочки. Будьте осторожны и подключайте правильно!

Узнайте больше:

  • Как подключать светодиодные ленты: быстро, просто, правильно
  • 8 проверенных способов повесить телевизор на стену из гипсокартона
  • Что мне с этим делать? Тест на знание советских инструментов

08.06.2022

Товары из статьи

Отвертка плоская 130 мм 100-500 В Sparta инди…

Детектор напряжения КВТ (79134) KT 100 PROLIN…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Выключатель Legrand Valena 694265 двухклавишн. ..

Коронка алмазная Trio-Diamond (400068) по кер…

Перфоратор электрический Makita HR2470 780 Вт…

Стамеска Hesler 32 мм эргономичная рукоятка

Молоток слесарный Hesler 800 г деревянная руч…

Клемма на 3 провода Wago 222-413 0,08-2,5 кв….

Подрозетник Schneider Electric для бетона d68…

Шпаклевка гипсовая Knauf Фуген 5 кг

Смесь цементно-песчаная (ЦПС) М150 Петролит 2…

Уровень лазерный ADA CUBE 2-360 Basic Edition…

Уровень магнитный Matrix 100 см 3 глазка

Нож строительный Hesler 18 мм с ломающимся ле…

Изолента КМ ПВХ белая 19 мм 20 м одностороння…

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

Как установить розетку и выключатель?

Главная

Обзоры и советы

Статьи

Как установить розетку и выключатель?

Обязательными элементами современного и качественного ремонта является установка розетки и выключателя. Хорошо, когда рядом есть специалист, который сделает это профессионально. Но бывает случаи, когда ремонт делается своими силами. Тогда придется устанавливать такие элементы самостоятельно. Для того чтобы установить розетку, необходимо, прежде всего, определиться с местонахождением. Основным вопросом здесь может стать, на какой высоте ее установить. Можно установить розетку под потолком, над плинтусом или на расстоянии вытянутой руки, над головой. Это зависит от предпочтений хозяина.

Розетки различают наружные и встроенные. В плане функциональности разницы между ними нет. Просто встроенную розетку нужно установить в нишу стены, а для наружной розетки необходимо наличие пластиковой коробки.

Установка розетки своими руками

Если в квартире в основном гипсокартонные стены, то в установке розетки нет ничего сложного. Достаточно прорезать дырку в гипсокартоне. Прежде, чем установить розетку, ее необходимо разобрать (снять наружную крышку). Касаемо накладной розетки, то зафиксировать место установки такой розетки необходимо карандашом, предварительно приложив ее к месту установки. Намеченные карандашом отверстия просверливаются и вставляются дюбеля. Розетка прикручивается с помощью шурупов.

Розетка и электричество

После того, как определены места установки розетки и установлены коробки под розетку, нужно подключить электричество к розетке. Фиксация провода в розетке может быть следующая: специальное отверстие для провода, провод также может прикручиваться с помощью болта и шайбы. Розетки могут иметь специальный третий провод для заземления. Заземление необходимо для того, чтобы подключать к сети мощные электроприборы, которые обеспечивают подогрев воды.

Фиксация розетки

Завершающим этапом установки розетки является фиксация. Правильная фиксация розетки необходима для того, чтобы выдергивая вилку с розетки, она не вывалилась с гнездом. Накладная розетка обычно крепиться к стене  саморезами и держится очень прочно. Встроенная розетка фиксируется с помощью распорных рычажков и дополнительно может закрепляться с помощью небольших саморезов к установочной коробке, в которую она монтируется.

Установка и подключение выключателя

Перед тем, как устанавливать выключатель, следует отключить электричество (рубильник). Далее следует специальным тестером убедиться в отсутствии тока в проводах. Лучше всего производить установку днем, в светлое время суток. Демонтаж старого выключателя подразумевает: открытку старого выключателя и вычищение коробки от грязи и краски. Перед установкой выключатель необходимо раскрыть. Провода должны находиться на расстоянии не более 15 см от стены. С конца провода удаляется изоляция на один–полтора сантиметра. Подключение выключателя к электросистеме зависит от того, как расположены клеммы. Плоскогубцами делается загиб проводов. Далее провода прикручиваются отверткой на свои места. Провода подключаются по цветам: фаза  – белый или коричневый, ноль  — синий или черный, земля – желтый или черный. Обычно самый светлый из проводов и является фазой. Дальше провода вкладываются в коробку, выключатель вставляется в стену и прикручивается винтами. Для того, чтобы выключатель был установлен ровно, используется уровень. И только после того, как уровнем определено место установки, прикручивается выключатель. Работу выключателя обеспечивает клавиша, которая просто устанавливается на место назначения и немного придавливается. После того, как установка выключателя осуществилась, можно включить рубильник и подключить электричество.

Как определить линию и провод нагрузки (ПЯТЬ МЕТОДОВ)

Вы хотите установить в доме новую настенную розетку или выключатель, но не знаете, какой провод является линией, а какой нагрузкой?

Вы пытаетесь определить, правильно ли подключены провода линии и нагрузки?

Никто не хочет подвергаться опасности смертельного удара током, и если вы ответили утвердительно, то вы попали по адресу.

В нашей статье представлен весь процесс идентификации линейных и нагрузочных проводов.

Давайте начнем.

Что такое линейные и нагрузочные провода

«Линия» и «нагрузка» — это термины, используемые в электрических соединениях, которые предполагают, что устройство получает и отправляет ток на другие устройства.

Линейный провод — это восходящий провод, идущий от основного источника питания, который подает питание на розетку.

Всегда горячо (всегда течет ток), когда есть питание от источника питания.

Нагрузочный провод, с другой стороны, является выходным проводом, который отводит ток от розетки и подает его на другие электрические устройства. Он горячий только тогда, когда выключатель розетки включен (сигнализируя о замкнутой цепи, через которую проходит ток).

Обычно имеется третий провод, представляющий собой неиспользуемый заземляющий провод, который специально работает с линейным проводом и защищает от смертельного поражения электрическим током.

Плохое соединение линии и нагрузки в розетке GFCI в вашем доме, например, делает его автоматический выключатель бесполезным и представляет для вас опасность поражения электрическим током со смертельным исходом.

Вот почему вам необходимо идентифицировать провода, прежде чем выполнять какие-либо соединения.

Инструменты, необходимые для идентификации линии и проводов нагрузки

Инструменты, необходимые для идентификации линии и проводов нагрузки, включают:

  • Мультиметр
  • Мультиметрические щупы
  • Бесконтактный тестер напряжения
  • Неоновая отвертка

Они помогают получать более точные результаты.

Как идентифицировать провода линии и нагрузки

Линия обычно представляет собой черный изолированный провод, который идет к нижней части коммутатора, а нагрузка представляет собой красный провод, который идет к верхней части коммутатора. В качестве альтернативы вы можете использовать тестер напряжения или мультиметр, чтобы проверить показания напряжения на одном из проводов 9. 0048 .

Эти методы идентификации, а также другие способы, которыми вы можете идентифицировать линию и провода нагрузки, шире. Мы займемся ими сейчас.

Идентификация линейных и нагрузочных проводов по цвету

Самый простой способ отличить линейные и нагрузочные провода — это использовать цветовые коды.

Как правило, провода имеют резиновую изоляцию для защиты от поражения электрическим током. Эта резиновая изоляция также бывает разных цветов и имеет для них особое значение.

Когда дело доходит до линейных и нагрузочных проводов, для линии обычно используется черная резина, а для нагрузки — красная резина. Если у вас есть провода в этом цветовом коде, ваша проблема решена.

Однако есть проблема. Поскольку цвет провода не имеет никакого отношения к тому, работают они или нет, цветовые коды могут быть взаимозаменяемы.

Например, красная резина может быть альтернативно использована для троса вместо нагрузки и наоборот.

В некоторых случаях линейный и нагрузочный провода могут быть даже одного цвета. Здесь на помощь приходят другие методы идентификации.

Идентификация линейных и нагрузочных проводов с использованием положения

Линейные и нагрузочные провода характерны для стенных розеток и выключателей и имеют различное расположение в зависимости от их функций внутри этих розеток.

Линия обычно располагается в нижней части коммутатора, поскольку она подает на него питание, а нагрузка обычно располагается в верхней части коммутатора.

Это еще один простой способ отличить эти два провода. Тем не менее путаница все же может быть. Возможно, вы не сможете определить, какая часть переключателя является верхней, а какая нижней.

Кроме того, в ситуации, в которой могут оказаться многие люди, что, если провода свободны и даже не подключены к выключателю? Как же тогда их точно идентифицировать?

Идентификация линейных и нейтральных проводов с помощью бесконтактного тестера напряжения

Один из самых безошибочных методов идентификации вашей линии и проводов нагрузки — использование бесконтактного тестера напряжения.

Бесконтактный тестер напряжения представляет собой устройство, которое издает звуковой сигнал или загорается светом, когда его наконечник приближается к электричеству или напряжению. Это не зависит от того, открыты ли медные провода, по которым проходит электричество, или нет.

Теперь, когда линейный и нагрузочный провода не используются или отсоединены от выключателя, или когда выключатель выключен, ток проходит только по одному из них. Это линейный провод.

Просто прикоснитесь наконечником тестера напряжения к изоляции каждого из идентифицируемых проводов. Провод, который издает звуковой сигнал или свет, является проводом линии, а другой провод — проводом нагрузки.

Использование тестера напряжения является более безопасным методом, чем использование мультиметра для идентификации ваших проводов. Тем не менее, мультиметр более доступен для всех, поскольку он служит множеству целей.

Идентификация линейных и нагрузочных проводов с помощью мультиметра

С помощью мультиметра вы должны установить контакт с оголенными проводами, поэтому здесь нужно быть очень осторожным. Убедитесь, что вы носите изолированные резиновые перчатки, чтобы избежать опасности поражения электрическим током.

Вставьте черный отрицательный щуп мультиметра в порт «COM», а красный положительный щуп в порт «VΩmA».

Продолжайте поворачивать циферблат мультиметра до диапазона напряжения 200 В переменного тока, который на мультиметре обозначается как «VAC» или «V~».

Теперь поместите черный провод на любую металлическую поверхность поблизости, а красный провод на оголенную часть проводов. Это означает, что если они подключены к коммутатору, вам, возможно, придется отключить их, чтобы увидеть эти открытые части.

В качестве альтернативы вы также можете поместить щупы на винты, удерживающие провода на месте выключателя или измерительной коробки.

После того, как вы сделаете все это, мультиметр должен показать 120 вольт на одном из проводов. Провод, с которого вы получаете это показание, является вашей линией, в то время как другой провод, который не дает никаких показаний, является вашим проводом нагрузки.

Как и вольтметр, мультиметр дает максимально точные результаты. Нет никаких изменений, которые могут быть внесены в это.

Идентификация линии и провода нагрузки с помощью неоновой отвертки

Неоновая отвертка — это инструмент, который работает так же, как тестер напряжения, но требует контакта с оголенными проводами. Это отвертка, которая излучает обычный красный свет при контакте с электричеством.

Поместите кончик вашей неоновой отвертки на открытые части проводов или на винты, которые удерживают их на месте на переключателе или коробке счетчика.

Провод, из-за которого неоновая отвертка загорается, является линейным проводом, а другой — проводом нагрузки.

Помните, что при выполнении процедур с помощью вольтметра, мультиметра или неоновой отвертки переключатель должен быть выключен. Это отключает подачу питания в цепи (или между линией и нагрузкой).

Заключение

Существует несколько способов различения линейных и нагрузочных проводов в выключателе.

Использование цветовых кодов и позиционирования проще, но не совсем надежно, в то время как тесты с помощью мультиметра, вольтметра и неоновой отвертки более надежны.

Часто задаваемые вопросы

Как определить линию и провода нагрузки GFCI?

В розетке GFCI вы используете бесконтактный тестер напряжения, мультиметр или неоновую отвертку для проверки напряжения на проводах. Провод, на котором есть напряжение, — это линейный провод, а другой — провод нагрузки.

Что произойдет, если я переверну линию и загрузлю?

Розетка и электрический прибор все еще работают, но потенциально опасны для жизни. Это связано с тем, что автоматический выключатель отключен, а провод линии под напряжением больше не подключен к земле.

  • ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как подключить кабели Ethernet

Как подключить собственные кабели и разъемы Ethernet.

Что вам нужно:

Требуется:
  • Ethernet-кабель — оптовая категория (Cat) 5, 5e, 6, 6a или выше Ethernet-кабель
  • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
  • Для соединительных кабелей:
    • Вилки модульных разъемов 8P8C («RJ45»)
    • Устройство для обжима модульных разъемов («RJ45»)
  • Для стационарной проводки:
    • 8P8C Гнезда модульных разъемов («RJ45»)
    • 110 Пробивной инструмент
Рекомендуется:
  • Инструмент для зачистки проводов
  • Кабельный тестер

О кабеле:

Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры. Вы хотите UTP (неэкранированная витая пара) Ethernet-кабель не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабитная (1000BaseT) работа и Cat 6 или выше дают вам представление о будущем проверка. Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы. Оптовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и плетеный многожильный кабель. Многожильный кабель Ethernet лучше работает в исправления приложений для настольного использования. Он более гибкий и надежный, чем сплошной кабель Ethernet, и с ним проще работать. с, но на самом деле предназначен для более коротких длин. Сплошной кабель Ethernet предназначен для более длинных участков в фиксированном положении. Кабель Ethernet класса Plenum должен использоваться всякий раз, когда кабель проходит через пространство для циркуляции воздуха. Например, над подвесным потолком или под фальшполом. пол. Это может быть трудно или невозможно определить по упаковке или маркировке тип сетевого кабеля, поэтому вытащите закончить и исследовать.

Вот как выглядят внутренности кабеля Ethernet:


Внутренняя структура кабеля и цветовая маркировка

Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой. Эти провода скручены на 4 пары проводов, каждая пара имеет общую цветовую схему. Один провод в паре сплошной или в основном сплошной цветной провод, а другой преимущественно белый провод с цветной полосой (иногда кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, что есть что, это проверить, вокруг какого провода он скручен). Примеры из используемых схем именования: Оранжевый (альтернативно Оранжевый/Белый) для однотонный провод и белый/оранжевый для полосатого кабеля. Повороты очень важны. Они существуют для противодействия шум и помехи. Важно провести проводку в соответствии со стандартом для получения надлежащей производительности от кабеля Ethernet. TIA/EIA-568-A определяет две проводки стандарты для 8-контактного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, чтобы сказать: «…источники рекомендуется использовать кабели T568A, так как T568B является Стандарт AT&T, но правительство США указывает T568A, поскольку он соответствует USOC. кабели для пар 1 и 2, что позволяет работать с 1/2-линейными телефонами…». Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны соблюдать последовательность. Я показал оба ниже для прямого через кабели и только T568B для перекрестных кабелей.

О вилках и разъемах модульных разъемов:

Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Вилка представляет собой 8-контактный модульный разъем, внешне напоминающий большой штекер телефона. Доступна пара вариаций. Основное изменение, на которое следует обратить внимание, заключается в том, разъем предназначен для плетеного или сплошного провода. Для плетеных/многожильных проводов разъем имеет острые контакты, которые фактически протыкают провод. Для одножильных проводов разъем имеет выступы, которые прорезают изоляции и дотроньтесь до провода, взявшись за него с обеих сторон. Разъем — слабое место в кабеле Ethernet, неправильный выбор один часто причиняет горе позже. Если вы просто зайдете в компьютерный магазин, почти невозможно сказать, что это за штекер. Вы можете определить, какой это тип, обжав один без кабеля.

Гнезда модульных разъемов бывают разных стилей, предназначенных для различных видов монтажа. параметры. Выбор зависит от требований и предпочтений. Валеты предназначен для работы только с жестким кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные схемы подключения для T568A, T568B или обоих. Убедитесь, что вы в конечном итоге с правильным.

Вот схема подключения и распиновка:


Модульный соединительный штекер и контактный разъем

Количество контактов Ethernet-кабеля:

Есть два основных выхода кабеля Ethernet. Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как прямая. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически разъединять кабель по мере необходимости, удобная функция.

Стандартная схема прямого подключения (оба конца одинаковы):
RJ45 Контакт № Цвет провода
(T568A)		 Схема соединений
(T568A)		 Сигнал 10Base-T
Сигнал 100Base-TX		 Сигнал 1000Base-T
1 Белый/зеленый Передача+ BI_DA+
2 Зеленый Передача- БИ_ДА-
3 Белый/оранжевый Получить+ BI_DB+
4 Синий Неиспользованный BI_DC+
5 Белый/Синий Неиспользованный BI_DC-
6 Оранжевый Получить- BI_DB-
7 Белый/Коричневый Неиспользованный БИ_ДД+
8 Коричневый Неиспользованный БИ_ДД-

Выводы прямого кабеля Ethernet для T568A

Контакт RJ45 # Цвет провода
(T568B)		 Схема соединений
(T568B)		 Сигнал 10Base-T
Сигнал 100Base-TX		 Сигнал 1000Base-T
1 Белый/оранжевый Передача+ БИ_ДА+
2 Оранжевый Передача- БИ_ДА-
3 Белый/зеленый Получить+ BI_DB+
4 Синий Неиспользованный BI_DC+
5 Белый/Синий Неиспользованный BI_DC-
6 Зеленый Получить- BI_DB-
7 Белый/Коричневый Неиспользованный BI_DD+
8 Коричневый Неиспользованный БИ_ДД-

Вывод прямого кабеля Ethernet для T568B

Схема подключения перекрестного кабеля:
Номер контакта RJ45 (КОНЕЦ 1) Цвет провода Конец диаграммы #1 Номер контакта RJ45 (КОНЕЦ 2) Цвет провода Конец диаграммы #2
1 Белый/оранжевый 1 Белый/зеленый
2 Оранжевый 2 Зеленый
3 Белый/зеленый 3 Белый/оранжевый
4 Синий 4 Белый/коричневый
5 Белый/Синий 5 Коричневый
6 Зеленый 6 Оранжевый
7 Белый/коричневый 7 Синий
8 Коричневый 8 Белый/Синий

Контакты перекрестного Ethernet-кабеля

+Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары пересекаются.

Как подключить соединительные кабели Ethernet:

  1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  2. Раскрутить пары — не раскручивать сверх того что вы выставили, чем больше у вас раскручен кабель тем хуже проблемы, с которыми вы можете столкнуться.
  3. Совместите цветные провода в соответствии со схемами подключения выше.
  4. Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставить открытым из ножен.
  5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть штекера RJ45 и в правильном порядке. Оболочка кабеля Ethernet должна заходить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
  6. Обожмите вилку RJ45 обжимным инструментом.
  7. Убедитесь, что провода подключены в правильном порядке и что они вытянуты. к передней части вилки RJ45 и обеспечить хороший контакт с металлом контакты в штекере RJ45
  8. Обрежьте кабель Ethernet до нужной длины — убедитесь, что это более чем достаточно для ваших нужд.
  9. Повторите вышеуказанные шаги для второго разъема RJ45.

Как подключить стационарные кабели Ethernet:

  1. Проложите кабель Ethernet по всей длине от одной конечной точки к другой, убедившись, что оставить лишнее.
  2. С одного конца отрежьте провод по длине, оставив достаточную для работы длину, но не слишком большую. избыток.
  3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
  5. Используйте перфоратор, чтобы вставить каждый провод в гнездо.
  6. Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, смотрите внимательно на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался не в том месте, или один из проводов не имеет контакта, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она верна. Если вы видите ошибку или проблему, отрежьте конец и начните заново. Тестер кабеля Ethernet незаменим при выявлении и выявлении этих проблем.

При выборе кабеля Ethernet помните, что соединение не должно превышать 100 м (~328 футов). Старайтесь минимизировать длину кабеля Ethernet, длиннее становится кабель, тем больше это может повлиять на производительность. Обычно это заметно как постепенное снижение скорости и увеличение задержки.

Примечания:

Power over Ethernet (PoE):

Питание через Ethernet было реализовано во многих вариантах до того, как IEEE стандартизировал 802.3af. IEEE 802.3af определяет возможность питания конечного устройства напряжением 48 В постоянного тока при токе до 350 мА или примерно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, обеспечивая мощность до 600 мА или примерно 28,8 Вт, часто называемую PoE+. Питание подается по двум парам кабеля Ethernet. Устройство должно быть способно получать питание от пары данных [режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для доставки до 90Вт мощности. PoE можно использовать с любым ethernet конфигурации, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только при наличии действительной конечной точки PoE. обнаружено с помощью датчика низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается одним из двух способов: либо хост-коммутатор Ethernet обеспечивает питание, либо промежуточное устройство подключается между ними. коммутатор и конечные точки и подает питание. Специального кабеля нет необходимый.

RJ45 Контакт № Цвет провода
(T568A)		 Схема соединений
(T568A)		 Сигнал 10Base-T
Сигнал 100Base-TX		 PoE
1 Белый/зеленый Передача+ Режим А +
2 Зеленый Передача- Режим А +
3 Белый/оранжевый Получить+ Режим А —
4 Синий Неиспользованный Режим B +
5 Белый/Синий Неиспользованный Режим B +
6 Оранжевый Получить- Режим А —
7 Белый/Коричневый Неиспользованный Режим B —
8 Коричневый Неиспользованный Режим B —

Подача питания через Ethernet

Детали протокола:
Протокол Стандартный Символ Кодирование Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемые пары Полоса частот Найквиста (МГц) Минимальная категория кабеля0212
10Base-T IEEE 802. 3i Manchester 10 None 1 1 2 10 3
100Base-TX IEEE 802.3u MLT-3 125 4B5B 4/5 1 2 62.5 5
1000Base-T IEEE 802.3ab 4D-PAM5 125 None 2 4 4 62.5 5e (5) 1
2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC(1723,2048), 64B/65B, CRC8 3.125 4 4 100 5e 2
5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 LDPC(1723,2048), 64B/65B, CRC8 3.125 4 4 200 6 (5e) 2
10GBase-T IEEE 802. 3an DSQ128 (2D-PAM16) 800 LDPC(1723,2048), 64B/65B, CRC8 3.125 4 4 400 6a (6) 3
25GBASE-T IEEE 802,3BQ DSQ128 (2D-PAM16) 2000 LDPC16).0229 3.125 4 4 1000 8 4
40GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 3200 LDPC(1723,2048), 64B/65B, CRC8 3.125 4 4 1600 8 4

Data Rate = Symbol Rate x Data Bits per Symbol x Pairs per Channel
The combination of the Symbol Кодирование и кодирование данных определяют, как много битов данных на символ.
1. Предназначен для работы с большинством кабелей Ethernet категории 5, спецификации категории 5e. обеспечить работу 1000Base-T.
2. Несмотря на то, что они предназначены для Cat 5e/6, не все кабели можно использовать на полном диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на уменьшенном расстоянии.
4. Дальность 30 м.

Сведения о категории кабеля:
Категория кабеля Номинальная частота Найквиста Полоса пропускания (МГц) Common Uses
1 None Telephone Wiring
2 1 Telephone Wiring
3 16 Telephone Wiring, 10Base-T
4 20 Token-Ring, 10Base-T
5 100 100Base-TX, 10Base-T
5e 100 1000Base-T, 100Base-TX
6 250 1000Base-T, 100Base-TX
6a 500 10GBase-T
7 1 600 >10GBase-T
7a 1 1000 >10GBase-T
8 2000 25GBase-T, 40GBase-T

Возрастающие уровни категорий обратно совместимы.

РубрикаРазное
