Как подключить погружной насос к гидроаккумулятору – Подключение скважинного насоса к гидроаккумулятору

Автоматика для глубинного насоса без гидроаккумулятора

Автоматика для погружного насоса

Пробурив скважину на воду на дачном участке, обычно, приступают к ее обустройству, ведь воду нужно поднять с глубины и подать в дом. Но мало просто подвести ее, нужно собрать систему автоматического водоснабжения и правильно ее настроить. От настройки зависит ее срок службы, а также ресурс глубинного насоса. Возможно, вы не знали, но зачастую скважинный насос выходит из строя по причине расстроенной автоматики.

Всеми установками и настройками занимаются специалисты из буровой организации и вам, как обычному дачнику, не обязательно тратить время на это. Но если вам интересно знать, как работает автоматика для скважины с погружным насосом, нужен ли гидроаккумулятор, какие причины отказов системы и прочее, то сейчас мы все расскажем.

Автоматика для насоса с гидроаккумулятором

Наиболее часто встречающийся вариант автоматики насоса именно с гидроаккумулятором потому, как не требует больших финансовых затрат и полностью решает вопрос с водоснабжением. Гидроаккумуляторный бак представляет собой емкость, внутри которого резиновая мембрана, этот бак ставят в кессоне или в доме.

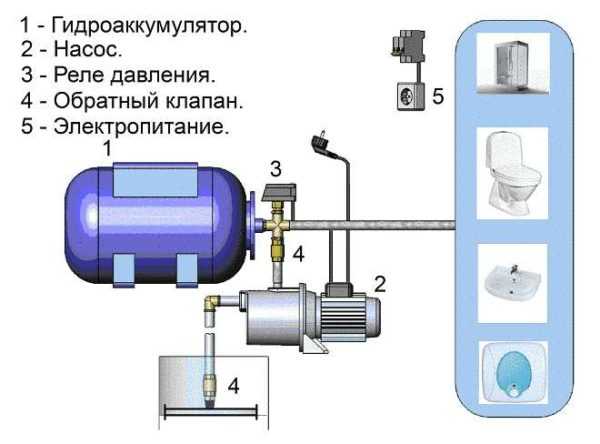

Схема автоматики для скважины с гидроаккумулятором выглядит так: насос качает воду из скважины в гидробак, тем самым растягивает мембрану, пока не вырастет давление до заданной величины, затем реле давления размыкает контакты и насос отключается. Далее, пошел водоразбор, давление в системе начинает падать, но насос выключен. Как только давление упало ниже заданного уровня, реле давления замыкает контакты и насос начинает снова качать воду.
И так до бесконечности.

• Нужно место для гидроаккумуляторного бака.

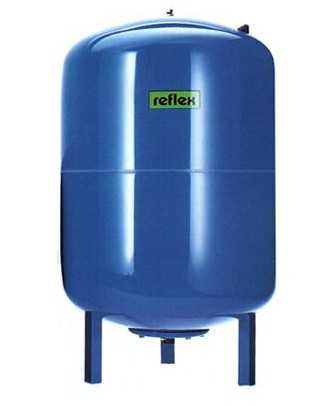

Мембранный бак 100 л или 50 литров

Наиболее популярный объем гидробака это 100 литров, но есть и более компактные — 50 л. Часть дачников отказывается ставить 100 литровый гидроаккумуляторный бак потому, что им 50 литров кажется достаточным объемом. Давайте узнаем, чем лучше мембранный бак на 100 литров:

• Так как в баке установлена резиновая мембрана, в которой и содержится вода, а за мембраной воздух, то полезный объем бака максимум 70%.
• Из этих 70% бак не может выдать всю воду, ибо ему нужно поддерживать давление в системе. Он позволит упасть давлению, например, на 1 атм. а это может быть около 30 литров.
• Чем больше объем гидроаккумуляторного бака, тем реже будет включаться погружной насос для докачки воды, а значит, ваш насос дольше прослужит.

Автоматика для насоса без гидроаккумулятора

Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные.
Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.

Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы. к которым можно купить блок управления с частотным преобразователем.

• Не нужно ставить гидроаккумуляторный бак.

• Цена насоса с частотным преобразователем существенно выше.

Автоматизация при низком дебите скважины

Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы выйти из этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.
Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос.
Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.

Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.
Качать воду из емкости в систему будет второй насос.

Ресивер для скважины

Наверное, худшим решением будет использование емкости с водой где-то на чердаке, в виде своеобразного ресивера. Он будет стоять на высоте 3 метра от крана, и давление воды будет 0.3 атм. Никакая техника работать не будет, и нормально пользоваться водой у вас не получиться. Чтобы давление было в порядке, нужно ставить водонапорную башню Рожновского на высоту 20-30 метров. Естественно, на дачном участке Московской области это нереализуемо и в этом нет никакой необходимости.

Причины отказов автоматики скважины

Автоматику нужно всегда настраивать и контролировать потому, что замембранное давление в гидроаккумуляторном баке со временем стравливается, через микро-щели, через что угодно, но давление неизбежно упадет. Затем, начинается частое включение погружного насоса с гидроаккумулятором или что-либо еще.

Буровая компания прописывает пункт о необходимости периодического обслуживания системы. Но так как это стоит денег, то никто ничего не обслуживает, и эксплуатируют, пока не появятся проблемы или не сгорит насос.
Из-за расстройства системы, насос может включаться не вовремя. Например, из бака успела выйти вся вода, а погружной насос еще даже не включился, тут вода и перестала идти. Потом насос включается и заново наполняет бак, в это время все работает нормально, пока опять из бака вода полностью не сольется, и так по кругу. Вот почему вода из скважины идет рывками. Еще одной причиной рывков воды является неправильно подобранный насос, производительность которого чуть больше, чем дебит скважины .
Также, через какое-то время, выгорают контакты на реле давления вследствие постоянных переключений и в один момент оно просто не включится. Проблема разрешается путем замены реле давления на такое же новое.
Если автоматика с блоком управления, то здесь причин множество и без специалистов из сервисного центра лучше туда не лезть.

Похожие статьи:

Качество материала: (Ваша оценка статье?)

Обзор автоматики для погружных насосов

Автоматика для погружного насоса устанавливается для регулирования потока воды и бесперебойной работы в скважине или колодце. Благодаря подобной схеме загородный дом, дача, ферма и другие сооружения обеспечиваются надёжным источником централизованного водоснабжения.

Для покупки и самостоятельной установки автоматики для насосов нужно знать принципы работы данного механизма, а главное — погружной насос должен находиться под водой.

1 Вместо вступления: виды насосов

Разделяют два типа погружного или глубинного оборудования:

Обыкновенный колодезный насос рассчитан на глубину до 10 метров. Глубинный насос для опускания в скважину или глубокий колодец функционирует при погружении до 50 м. Для работы требуется давление воды, поэтому в зависимости от типа модели, есть рекомендации по погружению.

Погружные насосы для колодцев

Вибрационные насосы крайне распространены на водяных скважинах. Центробежные устройства используют на фермерских хозяйствах и в частных секторах. Это обусловлено лёгкостью в эксплуатации и установке, стабильной работой и низкой ценой. Принцип действия — вращение лопастей. Они создают центробежную силу, которая поднимает внутри давление, толкающее воду по трубе.

Вибрационная система глубинного насоса пользуются популярностью у людей технически подкованных, она удобней в использовании и продуктивней. Такими насосами осуществляется чистка воды и скважины, они работают и в загрязнённой среде. Поэтому следует при выборе необходимого для водоснабжения оборудования в первую очередь обратить внимание на них.

Схема работы такова — под действием силы тока намагничивается катушка, притягивающая якорь. Из-за этого резиновый поршень выгибается, уменьшая давление наполняя камеру водой. Когда вода касается катушки, последняя размагничивается, поршень возвращается в исходное положение, увеличивая давление во всасывающей камере. Вода выталкивается в нагнетающую камеру. Когда вода отступает от катушки, та снова намагничивается и резиновый поршень, изгибаясь, вновь создаёт перепад давления, выталкивающий воду из нагнетающей камеры в трубопровод.
к меню ↑

1.1 Насосы с датчиком давления

Реле давления необходимо для регулировки потока воды. Благодаря ему измеряется давления внутри насосов и автоматическое отключение или включение. Оно напрямую связано с гидроаккумулятором, который наполняется благодаря автоматике погружного насоса. При понижении давления реле включает погружной насос для колодца, при наполнении водой давление повышается. Когда оно достигает заданной при настройках отметки, реле отключает работу.

Установка насоса скважины

Подключается реле к системе погружного насоса до подключения к электропитанию. Устройство соединяется с водоснабжением в специально установленном месте. Если завод изготовитель не предусмотрел подобное, то подключать следует через латунный дюймовый тройник («ёлочка»). Подобным устройством подключается и гидроаккумулятор и манометр (измеритель давления). Иногда реле имеют нестандартное гнездо, поэтому его стоит изучить и при необходимости обзавестись латунным переходником. Резьбу нужно уплотнить, во избежание протекания и поломок.

Подключается к электросети в несколько этапов:

• определяется две группы контактов на датчике давления, которые размыкаются при максимальном давлении;
• при выборе кабеля руководствуются мощностью насоса;
• провод, служащий для заземления, соединяется с реле через определённые винты.
  Символ заземления на винтах обозначается перевёрнутой буквой Т с двумя дополнительными горизонтальными полосками;
• жилы провода электросети соединяются с контактами каждой отдельной парой контактов на датчике давления. Объединять их нельзя ни в коем случае;
• контакты реле соединяются с насосом, соблюдая цвет проводов. Можно присоединить их к проводам заземления, но это не обязательно.

Проверка работы реле: включить насос для колодца с автоматикой и следить за показаниями манометра. По мере забора воды, давление будет расти. При достижении точки максимума, реле отключит насос. Если же воду расходовать (можно включить кран или шланг), то давление понижается и опять же на определённой отметке реле давления включит насос обратно.

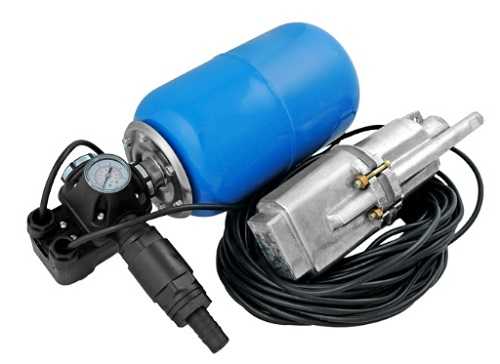

Сборка насосной группы для подключения погружного скважинного насоса

2 Настройка погружного насоса с автоматикой

Автоматизация водозабора обеспечивает лёгкий доступ к воде, однако проблемы возникают с настройкой. Заводские настройки подойдут для большинства пользователей насосов. Однако возникает необходимость их изменить, для чего требуется:

1. Обесточить систему гидроснабжения.
2. Спустить воду, пока манометр не покажет ноль.
3. Включить электричество в системе гидроснабжения.
4. Повторно включить работу насоса и следить за возрастанием давления.
5. На момент, когда реле отключит насос, зафиксировать давление на манометре.
6. После этого, вновь спустить воду до того момента, как автоматическая система включит насос.
7. Зафиксировать давление включения.
8. Прочистить фильтры.

Только после этих манипуляций приступают к настройке. В реле две пружины. Большая регулирует максимальное значение, малая же – разницу между максимальным и минимальным. Чтобы выставить максимальное значение давления, следует подкрутить большую пружину реле. Если требуется отрегулировать и минимальное значение, то затягивают гайку на малой пружине. Для уменьшения значения давления гайки приспускают.

Далее повторяют манипуляции по пунктам (исключая чистку фильтров), дабы удостовериться, что система работает в желаемом режиме. Следует учитывать, что гайки чувствительны и крутить их надо осторожно.
к меню ↑

2.1 Защита от сухого хода и поплавковые выключатели

Сухой ход – так называют работу погружного насоса без достаточного количества воды. Возникает это из-за засорения, нарушения герметичности трубы и из-за отсутствия воды. Подобрав правильную модель и рассчитав динамическое изменение уровня воды можно избежать последней проблемы.

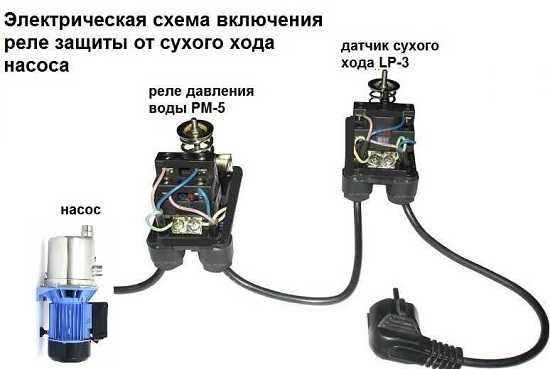

Электрическая схема включения реле защиты насоса от сухого хода

Исключить другие поломки можно регулярным инспектированием и чисткой. Существуют реле с дополнительной функцией защиты от сухого хода. Для этого производят специальные поплавки и пресс контроль использующие автоматику.

Поплавковые выключатели подойдут для колодца или объёмистого резервуара с водой. Некоторые из них рассчитаны на ограничение перелива, поэтому следует внимательней ознакомиться с моделью, прежде чем ставить. Те поплавки, которые предотвращают сухой ход, оборудованы контактами, размыкающимися при падении уровня воды. Установленный на поплавке кабель располагают с учётом того, чтобы уровень воды был достаточен при отключении (мотор не работал на сухом ходу).

Пресс-контроль подойдёт для погружных насосов, если они используются нечасто. Блок управления автоматически включает оборудование при открывании крана и выключает, когда кран закрывается. В зависимости от настроек, отключается при снижении давления до 1,5-2,5 бар.
к меню ↑

2.2 Автоматика для погружного насоса: защита от сухого хода и перегрузки (видео)

2.3 Принцип работы гидроаккумулятора

Это устанавливаемый в систему бак для регулировки давления и хранения воды. Цели гидроаккумулятора:

• повышение срока эксплуатации насоса, благодаря тому, что он включается реже из-за запасов воды в баке;
• поддержка постоянного давления в трубопроводе;
• защита от гидроударов;
• запас воды даже во время отключения электричества и других неполадок.

Внутри бака гидроаккумулятора находится мембрана, разделяющая его на две части. В первой хранится вода, во второй воздух или азот. Мембрана изготавливается из бутила, резинового материала, подходящего по гигиеническим нормам для хранения воды и выдерживающего значительный напор. Благодаря этому материалу вода не соприкасается с металлом стенок бака. В некоторых моделях гидроаккумуляторов предусмотрен клапан для стравливания воздуха, в других такой клапан устанавливают самостоятельно.

Электронасос подаёт в бак гидроаккумулятора воду до тех пор, пока мембрана не расширится, и датчик давления в воздушной камере не отключит реле. Во время забора воды из бака давление падает, и датчик включает автоматику. Насос с датчиком давления регулируется. Гидроаккумулятор подсоединяют к блоку управления погружным насосом.

2.4 Насосы Акваробот

Насосные системы и поверхностные насосы Акваробот оборудованы необходимыми устройствами. Поэтому не нужно покупать дополнительные реле, датчики потока и гидроаккумуляторы. Акваробот автоматизирован и настроен на различную частоту использования, достаточно выбрать модель .

Акваробот защищает от перепадов напряжения, давления, колебаний воды. Акваробот оборудован внутренними автоматическими системами защиты от сухого хода. даже при поломке электронасоса. Существуют модели Акваробот с адаптивными насосными станциями малого объёма – 2 и 5 литров и универсальная станция на 24 литра.

Фото насосной станции автоматического водоснабжения Акваробот М на базе вибрационного насоса Бавлинец

2.5 Подключение блока автоматики к насосу

Самостоятельная обвязка блока автоматики для глубинного и погружного насосов требует расчётов мощности. Поэтому лучше заранее приобрести оборудование одной фирмы, рассчитанное на соединение друг с другом.

Существует три основных типа блоков автоматики, от вида зависит то, как подключить блок и как установить в нём верные настройки давления. Разделяют:

• блок управления в виде пульта;
• пресс-контроль;
• блок управления с поддержкой давления.

Первый тип подключается к реле давления. Иногда можно устанавливать напрямую к поплавковому выключателю. К нему необходимо докупать защиту от сухого хода, подключение реле давления к погружному насосу и другие элементы. Некоторые блоки автоматики уже содержат все защитные элементы. Пресс-контроль обеспечивает самую надёжную и многофункциональную защиту. Последний тип в первую очередь рассчитан на системы, где нельзя допускать сильных перепадов давления.

Управляющий блок автоматики для погружного насоса автоматики устанавливается между местом забора воды и гидроаккумулятором. На корпусе обозначается стрелка, которая должна совпадать с движением воды. При использовании мощного насоса (с давлением более 10 бар), следует перед блоком автоматики установить редуктор давления.

Подключение погружного насоса к электросети и блоку автоматики производится фастонами. Винтом регулируется минимальное давление, как правило, оно составляет 1,5 бар. Для герметизации рекомендуется использование тефлоновой ленты.

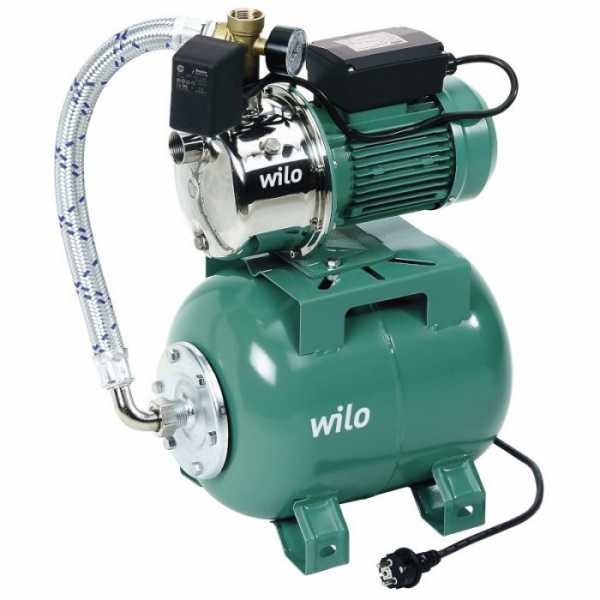

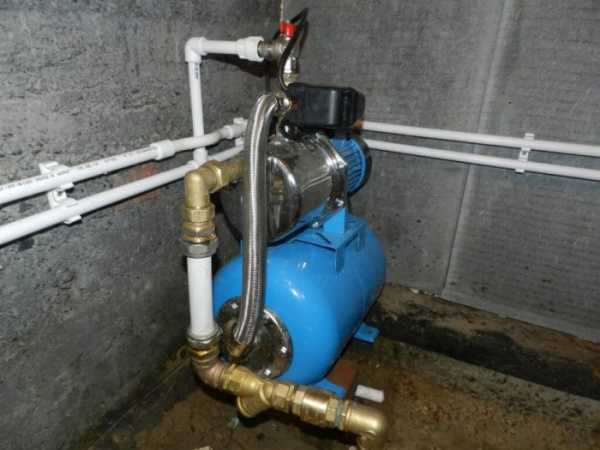

Станция с гидроаккумулятором и без него

Подъем воды с глубинных источников или домашних колодцев требует устройства специального оборудования, которое обеспечит бесперебойную подачу жидкости в систему водоснабжения. Но при этом еще и важно поддерживать оптимальное давление в системе водоснабжения. С поставленной задачей такого плана отлично справляется насосное оборудование с гидроаккумулятором (но можно использовать станцию и без гидробака).

Устройство представляет собой четкий механизм, обеспечивающий постоянное наличие воды в системе и предотвращающий возникновение воздушных пробок в трубах. В результате полностью исключен гидравлический удар в системе. Кроме того, такой механизм способен работать некоторое время даже без электричества.

Принцип работы насосной станции

Частная станция для подъема воды с глубины и транспортировки её по трубам к каждой сантехнической точке — это комплекс оборудования, соединенный по схеме

Частная станция для подъема воды с глубины и транспортировки её по трубам к каждой сантехнической точке — это комплекс оборудования, соединенный по схеме. Работа агрегата происходит по такому принципу:

• Сначала шланг, оснащенный сетчатым фильтром и обратным клапаном, при помощи включенного эжекторного поверхностного насоса забирает воду из скважины или колодца и отправляет её в гидробак.
• В свою очередь именно гидробак в дальнейшем контролирует циклы включения и выключения станции, поскольку является резервуаром, поделенным надвое специальной мембраной. В одну половину гидробака станции попадает вода до полного натяжения мембраны. С другой её стороны находится воздух под давлением. Как только водная половина станции заполнена до предела, насосу поступает сигнал на отключение (посылает его реле давления, которое контролирует уровень наполненности бака). Как только вода покидает пространство бака станции и отправляется в дом по трубам, давление в системе падает и по достижении критической отметки реле давления посылает сигнал насосу на включение. Гидробак станции снова наполняется.

Важно: ёмкость гидроаккумулятора (гидробака) может варьироваться от 20 литров до 500 и более (в зависимости от количества человек, проживающих в доме и от потребностей семьи).

Преимущества и недостатки насосной станции

Станция обеспечивает постоянное наличие воды в системе водопровода частного дома, благодаря заполненности гидроаккумулятора

Если вы решили устанавливать насос с гидроаккумулятором, то налицо будут такие преимущества:

• Станция обеспечивает постоянное наличие воды в системе водопровода частного дома, благодаря заполненности гидроаккумулятора.
• Именно благодаря гидроаккумулятору, который подает воду в трубы при помощи мембраны, станция может некоторое время работать даже при отсутствии электричества (но лишь до тех пор, пока вода в баке не закончится).
• Станция предотвращает образование гидравлического удара в трубах.
• Износ насосного оборудования станции, оснащенной гидроаккумулятором, будет не таким скорым, как у станции без гидробака, поскольку каждый насос имеет в резерве определенное количество циклов включения и выключения. Гидробак дает насосу в этом случае отдыхать и сокращает число включений/выключений. Таким образом, жизнь насоса будет продлена.

Важно: для того чтобы насосная станция работала чётко, как часы, необходимо обязательно установить на систему реле давления и отрегулировать его в требуемом порядке.

К недостаткам насосной станции с наличием гидроаккумулятора можно отнести:

• Большие габариты гидробака и необходимость отведения места под него;
• При этом гидроаккумулятор необходимо устанавливать выше уровня помещения, а это создает дополнительные трудности при монтаже станции;
• Риск затопления дома в случае выхода из строя реле давления или мембраны.
• Кроме того, мембрана каждого гидроаккумулятора подвержена скоплению воздуха в ней. В результате эффективность работы бака снижается. Чтобы наладить работу оборудования станции придётся 1 раз в 2-3 месяца стравливать скопившийся в станции (баке) воздух через специальный клапан. Такая профилактика продлит срок службы оборудования в разы.

Виды гидроаккумуляторов

Насосная станция с подключенным гидроаккумулятором может быть оснащена баком любой формы

Насосная станция с подключенным гидроаккумулятором может быть оснащена баком любой формы. В современных точках продаж можно найти такие:

Вертикальные. В таких баках клапан для стравливания скопившегося воздуха располагают в верхней части бака.

Горизонтальный. Для откачивания собравшегося воздуха здесь предусмотрен специальный кран с тыльной части гидроаккумулятора.

Важно: гидробаки ёмкостью до 50 литров освобождаются от скопившегося воздуха методом полного слива воды из резервуара.

Станции без гидробака

Если вы решите использовать насосную станцию и при этом не подключать к ней гидробак, то такое оборудование также имеет право на жизнь и функционирует вполне прилично

Если вы решите использовать насосную станцию и при этом не подключать к ней гидробак, то такое оборудование также имеет право на жизнь и функционирует вполне прилично. При этом единственным минусом будет постоянное включение/выключение насоса в момент открывания крана. Ясно, что такая работа способна вывести из строя насос в разы быстрее. Либо в какой-то момент произойдёт его сгорание (от этого не застрахован ни один даже самый надёжный насос от европейского производителя).

Кроме того, здесь запаса воды станция не обеспечивает и поэтому при отключении электричества вероятно отсутствие воды.

Важно: использование станции без гидробака актуально для семьи из двух человек.

Плюсом такой установки является её компактность и гораздо больший напор воды в системе.

Несколько советов по установке любой насосной станции

Периодически необходимо проводить профилактический осмотр оборудования, чтобы избежать возможных поломок

В любом случае насосная станция должна устанавливаться в защитном кессоне, чтобы быть защищенной от холода. Чтобы избежать замерзания воды в системе, трубы водопровода укладывают ниже уровня промерзания грунта. Для большей надёжности их можно утеплить.

Периодически необходимо проводить профилактический осмотр оборудования, чтобы избежать возможных поломок. И выбирать сам насос необходимо в соответствии с потребностями семьи в воде и с возможностями вашего источника (глубина, дебит, необходимый напор и пр.).

Источники: http://mezozoi.ru/obustroistvo-skvagin/avtomatika-dlya-pogruzhnogo-nasosa/, http://nasosovnet.ru/avto/avtomatika-dlya-pogruzhnyh-nasosov.html, http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/nasosnaya-stanciya-s-gidroakkumulyatorom.html

rusbyr.ru

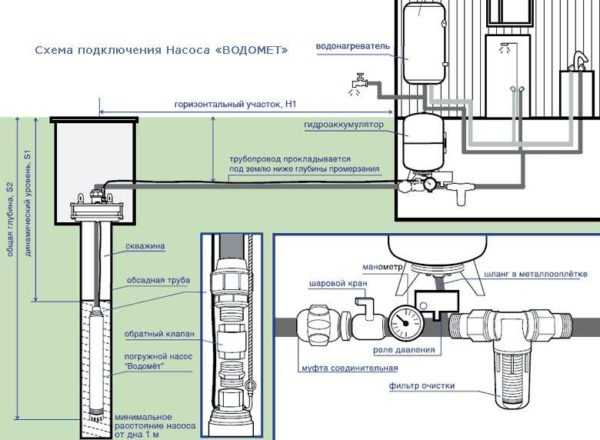

Подключение глубинного насоса к гидроаккумулятору

Сделай сам! Подключение гидроаккумулятора и реле давления к глубинному насосу

Вторник, 29 апреля 2014 г. / Просмотров: 32713

Постоянные перебои с центральным водоснабжением вынудили меня к необходимости обеспечить полную автономность водообеспечения своего дома от пробуренной на участке скважины. Чтобы запуск и остановка глубинного насоса сводилась лишь к открытию или закрытию водопроводного крана в доме или на участке, пришлось к насосу самостоятельно подключить гидроаккумулятор с реле давления, а всю конструкцию разместить в бетонном колодце в непосредственной близости от отверстия скважины.

Для того чтобы собрать систему мне понадобились:

• Гидроаккумулятор на 50л.
• Реле давления.
• Американка диаметром 1″
• Муфта с цанговым зажимом для подключения полиэтиленовой трубы

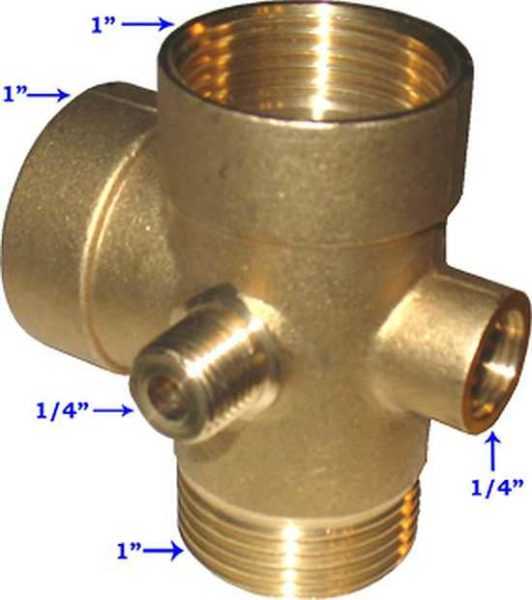

• Латунный переходник
• Лента ФУМ
• Пластиковая труба и фитинги

Поскольку вся система автоматики в конечном итоге должна была располагаться в колодце, большую часть монтажных работ производил на открытом пространстве, чтобы максимально сократить число операций, выполняемых в ограниченном пространстве бетонного колодца.

Изначально начал с обвязки гидроаккумулятора. Чтобы избежать неплотностей резьбовых соединений и обеспечить простоту разборки системы для технического обслуживания или ремонта через несколько лет, все резьбы уплотнял лентой ФУМ.

Из аналогичных соображений реле давления подключал к гидроаккумулятору не напрямую, а через американку, позволяющую легко разобрать конструкцию в случае необходимости, а также облегчить подключение и настройку автоматики.

Сразу же реле давления разместил под таким углом, чтобы в случае необходимости можно было бы следить за показаниями манометра с поверхности земли не опускаясь в колодец.

Ленту ФУМ использовал даже на манометре, где достаточная герметичность соединения обеспечивается прокладкой.

Для подключения линии потребителя к реле давления предварительно из пластиковой трубы и фитингов спаял колено. На конце пластиковой трубы припаяна муфта с МРН. Через латунный переходник герметично соединил изготовленное колено с регулятором давления.

Поскольку глубинный насос подключен с помощью полиэтиленовой трубы, необходимо обеспечить ее подсоединение к реле с помощью муфты с цанговым зажимом.

После накручивания муфты, проверил качество подсоединения.

На этом подготовительная часть работ была закончена.

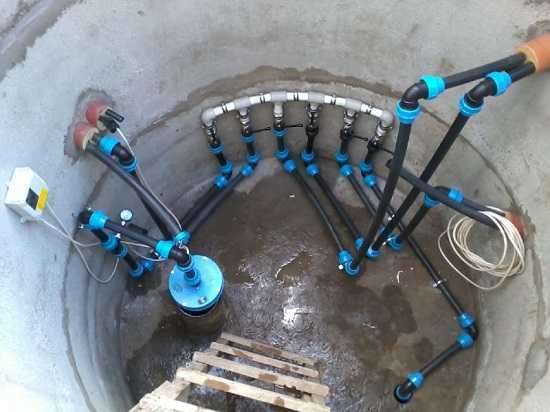

Все следующие операции пришлось выполнять непосредственно в бетонном колодце. С помощью паяльника и пластиковых труб распаял разводку на две линии – одна пошла непосредственно в дом, а вторая на участок для полива приусадебного участка. Чтобы отключать систему полива на зиму предусмотрел запорный кран.

Сразу же подключил полиэтиленовую трубу от насоса к муфте с цанговым зажимом. По водопроводу все линии собраны.

Осталось подключить электрическую часть к регулятору давления. Для этого с помощью плоской отвертки откручиваем крепление крышки регулятора.

В нижней части регулятора имеются вводные отверстия для проводов питания и кабеля с насоса. Аккуратно завел кабеля и подсоединил с помощью крестообразной отвертки к соответствующим клеммам. На моем регуляторе клеммы для подключения насоса были подписаны как «MOTOR», а для сетевого кабеля как «LINE». С небольшим усилием поджал контакты и надел защитную крышку реле.

Система собрана и прекрасно работает!

Главная » Водоснабжение » Как подключить гидроаккумулятор в систему водоснабжения

Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

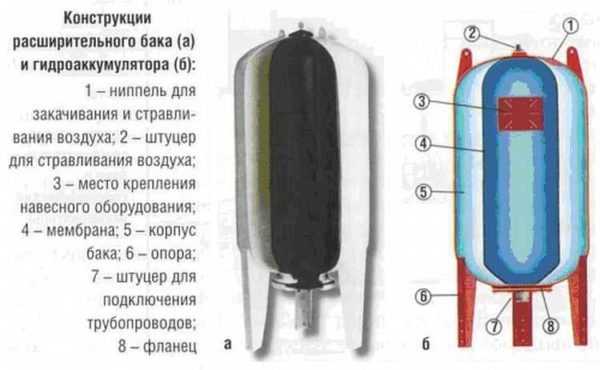

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

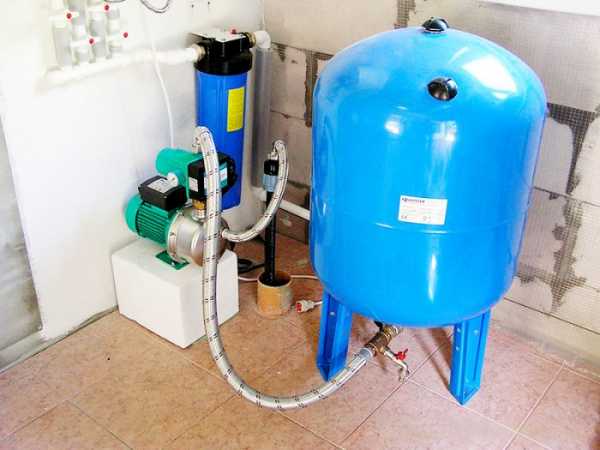

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

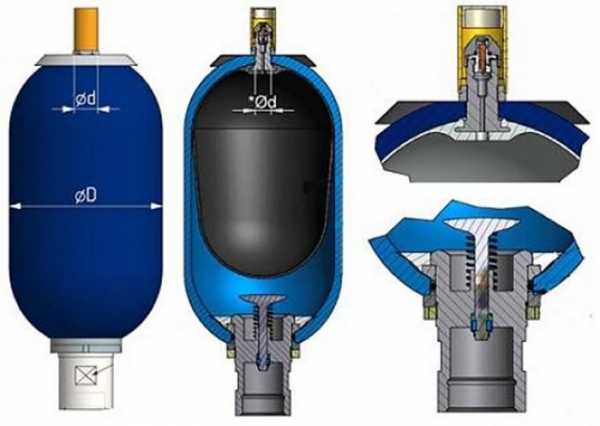

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз. мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;
• обратного клапана.

Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Как подключить гидроаккумулятор к погружному насосу

Для домашнего автономного водоснабжения важно обеспечить стабильный напор в сети. Это позволит сократить неэффективную эксплуатацию насоса. Также во время открытия крана вода станет поступать сразу, без какой-то задержки.

Нельзя допускать появления гидроударов в системе водоснабжения. Такие явления разрушают не только водопроводную систему, но и смежные агрегаты, например, теплообменник котла или выводят из строя посудомоечные машины. Чтобы избавиться от любых негативных факторов, необходимо знать, как подключить гидроаккумулятор к погружному насосу.

Конструкция гидравлических аккумуляторов

Как правило, внешность этих аппаратов выкрашивается в синий либо голубой оттенок, чтобы отличаться от расширительных бачков, имеющих наружную красную поверхность. Составными частями гидравлического прибора являются такие элементы:

• металлический корпус;
• мембрана из прорезиненного материала;
• крышка с клапаном для заполнения полости жидкостью;
• ниппельный узел, используемый для закачивания сжатого воздуха;
• ножки с отверстиями для крепежных болтов, обеспечивающие устойчивость на ровной платформе.

Гидроаккумуляторами принято называть металлические полые сосуды, имеющие внутри мембрану, зафиксированную на внутренней стороне корпуса. Он является накопителем воды. Полость мембраны заполнена либо чистым воздухом, либо смесью инертных газов. Чтобы знать, как правильно выбрать гидроаккумулятор для скважины и водоснабжения, необходимо учесть, что рабочее давление внутри заполненной мембраны составляет около 1,5 атм. Это значение поддерживается в течение всего периода эксплуатации аппарата.

Перед тем, как подключить гидроаккумулятор к системе, его наполняют инертным газом или простым воздухом. Делается данная операция при помощи стандартного автомобильного насоса. Если произошла перекачка значения, то достаточно стравить через ниппель избыточный воздух.

При поступлении воды внутрь бака, предотвращается разрыв груши. Она способствует также регулирование системного давления.

Существует три наиболее популярные группы гидравлических аккумуляторов:

• Холодный. Применяется на магистралях с холодной водой. Эффективно работает при защите от износа и во время сглаживания гидроударов.
• Горячий. Выполняет все те же функции, что и холодный, но способен выдерживать агрессивную температурную среду.
• Для отопления. Данный тип актуален лишь в отопительных системах закрытого типа.

Функционирование аккумулятора

Схема подключения гидроаккумулятора включает в себя цепочку из подающего воду насоса, магистрального трубопровода и самого аккумулятора жидкости. Подача воды осуществляется непосредственно внутрь резиновой мембраны, располагающейся в полости металлического изделия. Процедура прекращается после достижения паритетности в значениях давления.

Как правило, значения на манометре в такой ситуации составляют 1-3 атм. Выйдя в рабочий режим генератора, автоматика отключает насос.

Когда потребитель открывает кран или запускает посудомоечную машинку, накопленная в полости аккумулятора вода перемещается в водопровод, так как там давление стало меньше, чем в гидроаккумуляторе. Это происходит постепенно, а на этапе, когда уровень давления в полости достиг определенной установленной точки (настройку делает производитель или потребитель товара), включается реле, подключающее подпиточный водяной насос. Через него происходит очередное наполнение мембраны водой. Такие циклы происходят практически постоянно. Перед тем, как настроить гидроаккумулятор и реле, стоит ознакомиться с подробной инструкцией.

Интересуясь, как правильно подключить гидроаккумулятор для водоснабжения, многие забывают о важности его объема. Большие размеры бака позволяют реже задействовать насос, ведь при небольших расходах воды каждый раз не происходит подпитки. Перепад давления между максимальным и минимальным значением достаточно большой.

Применение поверхностного насоса

Чтобы знать, как правильно установить гидроаккумулятор в системе водоснабжения, стоит изучить пошаговую вспомогательную инструкцию:

• Начинается все с проверки давления воздуха внутри газовой полости в аккумуляторе. Значение необходимо довести до такой цифры, чтобы она была на 0,2…1,0 меньше, чем установленный производителем реле минимум.
• Проводятся работы со штуцером, имеющим 5 выходов, так как гидроаккумулятор подключить нужно будет к манометру, реле, насосу. Последний выход актуальный для соединения водопроводной трубы.
• Отведенный для процедуры штуцер соединяется с бачком. Для этого понадобится жесткий шланг, имеющий в конструкции перепускной воздушный клапан.
• С необходимым усилием затягиваем остальные приборы так, чтобы не сорвать резьбы.

После монтажа модуль необходимо обязательно протестировать под высоким давлением на выявление возможных утечек в соединениях.

Перед тем, как настроить гидроаккумулятор и подключить к нему реле, отвечающее за регулировку давления, понадобится на последнем ознакомиться с установочными метками. Контакты подписаны, как «сеть» и «насос». Нежелательно ошибаться с подключением электрики, чтобы не вывести из строя агрегат.

Так как сосуд работает под высоким давлением, то необходимо соблюдать максимальную герметизацию во всех резьбовых соединениях. Для этого подойдет применение ФУМ ленты или использование технического льна. Они способны удерживать соединение до нескольких атмосфер, что характерно для бытовых гидравлических систем.

Выбор модели

В продаже встречаются модели бытовых гидроаккумуляторов от 24 л до 1000 л. Отталкиваться необходимо от того, какой нужно обеспечить расход жидкости, а также, используется ли система для орошения.

Как правило, емкости в 24 хватает для нужд двух человек. В расчет берется кухня, туалет и полив небольшого участка. При повышенных требованиях рекомендуется применять полости в 50 л. В этом случае просчитывают количество потребителей. Емкость можно поменять в любое удобное время на большую по объему, ведь соединительные узлы у большинства моделей имеют одинаковые резьбовые параметры.

Использование насосных станций

Если нет возможности собирать отдельные элементы в цепь, можно приобрести насосную станцию. Это полностью собранный агрегат, в комплект которого входят:

• поверхностный центробежный насос;
• гидроаккумулятор;
• датчик давления;
• автоматическое реле.

Если источник воды находится дальше 5 метров, станция должна идти как дополнение к еще одному насосу и датчику, в этом специфика работы поверхностного оборудования.

При подключении гидроаккумулятора необходимо полностью обесточить технику. Рабочее давление составляет 2-2,5 атм, после нагнетания которых необходимо провести проверку оборудования на предмет протечек и исправного включения.

Зачем нужен еще один гидроаккумулятор?

Дополнительный гидроаккумулятор обеспечивает наиболее оптимальный режим работы. Дело в том, что в центробежный насос, равно как и любые другие, при включении чаще 6-7 раз в минуту выходит из строя в 3-4 раза быстрее. Встроенный гидроаккумулятор предназначен для того, чтобы выравнивать разницу в давлении между включенным и выключенным агрегатом, тогда как дополнительный будет компенсировать разницу, стабилизировать работу оборудования при частом включении и повышать давление в системе.

Вертикальный или горизонтальный?

Конструкция как вертикального, так и горизонтального гидроаккумулятора абсолютно идентична, поэтому выбор любой из них – вопрос сугубо личный. Какой из них подходит под определенные условия, тот и нужно устанавливать. При небольшом количества свободного пространства вертикальный предпочтительнее.

Где покупают насосы, насосные станции и комплектующие?

Все необходимые для водоснабжения элементы продаются в строительных и специализированных магазинах. Также их модно заказать в сети, но внимательно проверять работоспособность оборудования.

Обязательно оформляйте гарантию. Сложные приборы, к числу которых относятся поверхностные и глубинные насосы, часто выходит из строя по независящим от потребителя причинам.

ВИДЕО: Зачем в системе водоснабжения гидроаккумулятор?

Источники: http://burovik-31.ru/page/sdelaj-sam, http://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora, http://www.portaltepla.ru/nasosi/kak-podkluchit-gidroakkumulyator-k-pogrughnomu-nasosu/

rusbyr.ru

Как подключить гидроаккумулятор к погружному насосу своими руками: схема, фото, видео инструкция

Главная страница » Публикации » Как подключить гидроаккумулятор к погружному насосу своими руками: схема, фото, видео инструкция

Для домашнего автономного водоснабжения важно обеспечить стабильный напор в сети. Это позволит сократить неэффективную эксплуатацию насоса. Также во время открытия крана вода станет поступать сразу, без какой-то задержки.

Нельзя допускать появления гидроударов в системе водоснабжения. Такие явления разрушают не только водопроводную систему, но и смежные агрегаты, например, теплообменник котла или выводят из строя посудомоечные машины. Чтобы избавиться от любых негативных факторов, необходимо знать, как подключить гидроаккумулятор к погружному насосу.

Конструкция гидравлических аккумуляторов

Как правило, внешность этих аппаратов выкрашивается в синий либо голубой оттенок, чтобы отличаться от расширительных бачков, имеющих наружную красную поверхность. Составными частями гидравлического прибора являются такие элементы:

• металлический корпус;
• мембрана из прорезиненного материала;
• крышка с клапаном для заполнения полости жидкостью;
• ниппельный узел, используемый для закачивания сжатого воздуха;
• ножки с отверстиями для крепежных болтов, обеспечивающие устойчивость на ровной платформе.

Гидроаккумуляторами принято называть металлические полые сосуды, имеющие внутри мембрану, зафиксированную на внутренней стороне корпуса. Он является накопителем воды. Полость мембраны заполнена либо чистым воздухом, либо смесью инертных газов. Чтобы знать, как правильно выбрать гидроаккумулятор для скважины и водоснабжения, необходимо учесть, что рабочее давление внутри заполненной мембраны составляет около 1,5 атм. Это значение поддерживается в течение всего периода эксплуатации аппарата.

Схема конструкции

Перед тем, как подключить гидроаккумулятор к системе, его наполняют инертным газом или простым воздухом. Делается данная операция при помощи стандартного автомобильного насоса. Если произошла перекачка значения, то достаточно стравить через ниппель избыточный воздух.

При поступлении воды внутрь бака, предотвращается разрыв груши. Она способствует также регулирование системного давления.

Существует три наиболее популярные группы гидравлических аккумуляторов:

• Холодный. Применяется на магистралях с холодной водой. Эффективно работает при защите от износа и во время сглаживания гидроударов.
• Горячий. Выполняет все те же функции, что и холодный, но способен выдерживать агрессивную температурную среду.
• Для отопления. Данный тип актуален лишь в отопительных системах закрытого типа.

С этой статьей читают: Защита скважинного насоса от сухого хода в автономной системе водоснабжения

Функционирование аккумулятора

Схема подключения гидроаккумулятора включает в себя цепочку из подающего воду насоса, магистрального трубопровода и самого аккумулятора жидкости. Подача воды осуществляется непосредственно внутрь резиновой мембраны, располагающейся в полости металлического изделия. Процедура прекращается после достижения паритетности в значениях давления.

Как правило, значения на манометре в такой ситуации составляют 1-3 атм. Выйдя в рабочий режим генератора, автоматика отключает насос.

Когда потребитель открывает кран или запускает посудомоечную машинку, накопленная в полости аккумулятора вода перемещается в водопровод, так как там давление стало меньше, чем в гидроаккумуляторе. Это происходит постепенно, а на этапе, когда уровень давления в полости достиг определенной установленной точки (настройку делает производитель или потребитель товара), включается реле, подключающее подпиточный водяной насос. Через него происходит очередное наполнение мембраны водой. Такие циклы происходят практически постоянно. Перед тем, как настроить гидроаккумулятор и реле, стоит ознакомиться с подробной инструкцией.

Интересуясь, как правильно подключить гидроаккумулятор для водоснабжения, многие забывают о важности его объема. Большие размеры бака позволяют реже задействовать насос, ведь при небольших расходах воды  каждый раз не происходит подпитки. Перепад давления между максимальным и минимальным значением достаточно большой.

Применение поверхностного насоса

Чтобы знать, как правильно установить гидроаккумулятор в системе водоснабжения, стоит изучить пошаговую вспомогательную инструкцию:

• Начинается все с проверки давления воздуха внутри газовой полости в аккумуляторе. Значение необходимо довести до такой цифры, чтобы она была на 0,2…1,0 меньше, чем установленный производителем реле минимум.
• Проводятся работы со штуцером, имеющим 5 выходов, так как гидроаккумулятор подключить нужно будет к манометру, реле, насосу. Последний выход актуальный для соединения водопроводной трубы.
• Отведенный для процедуры штуцер соединяется с бачком. Для этого понадобится жесткий шланг, имеющий в конструкции перепускной воздушный клапан.
• С необходимым усилием затягиваем остальные приборы так, чтобы не сорвать резьбы.

После монтажа модуль необходимо обязательно протестировать под высоким давлением на выявление возможных утечек в соединениях.

Перед тем, как настроить гидроаккумулятор и подключить к нему реле, отвечающее за регулировку давления, понадобится на последнем ознакомиться с установочными метками. Контакты подписаны, как «сеть» и «насос». Нежелательно ошибаться с подключением электрики, чтобы не вывести из строя агрегат.

Так как сосуд работает под высоким давлением, то необходимо соблюдать максимальную герметизацию во всех резьбовых соединениях. Для этого подойдет применение ФУМ ленты или использование технического льна. Они способны удерживать соединение до нескольких атмосфер, что характерно для бытовых гидравлических систем.

Выбор модели

В продаже встречаются модели бытовых гидроаккумуляторов от 24 л до 1000 л. Отталкиваться необходимо от того, какой нужно обеспечить расход жидкости, а также, используется ли система для орошения.

Как правило, емкости в 24 хватает для нужд двух человек. В расчет берется кухня, туалет и полив небольшого участка. При повышенных требованиях рекомендуется применять полости в 50 л. В этом случае просчитывают количество потребителей. Емкость можно поменять в любое удобное время на большую по объему, ведь соединительные узлы у большинства моделей имеют одинаковые резьбовые параметры.

С этой статьей читают: Выбор скважинного насоса

Использование насосных станций

Если нет возможности собирать отдельные элементы в цепь, можно приобрести насосную станцию. Это полностью собранный агрегат, в комплект которого входят:

• поверхностный центробежный насос;
• гидроаккумулятор;
• датчик давления;
• автоматическое реле.

Если источник воды находится дальше 5 метров, станция должна идти как дополнение к еще одному насосу и датчику, в этом специфика работы поверхностного оборудования.

При подключении гидроаккумулятора необходимо полностью обесточить технику. Рабочее давление составляет 2-2,5 атм, после нагнетания которых необходимо провести проверку оборудования на предмет протечек и исправного включения.

Зачем нужен еще один гидроаккумулятор?

Дополнительный гидроаккумулятор обеспечивает наиболее оптимальный режим работы. Дело в том, что в центробежный насос, равно как и любые другие, при включении чаще 6-7 раз в минуту выходит из строя в 3-4 раза быстрее. Встроенный гидроаккумулятор предназначен для того, чтобы выравнивать разницу в давлении между включенным и выключенным агрегатом, тогда как дополнительный будет компенсировать разницу, стабилизировать работу оборудования при частом включении и повышать давление в системе.

Вертикальный или горизонтальный?

Конструкция как вертикального, так и горизонтального гидроаккумулятора абсолютно идентична, поэтому выбор любой из них – вопрос сугубо личный. Какой из них подходит под определенные условия, тот и нужно устанавливать. При небольшом количества свободного пространства вертикальный предпочтительнее.

Где покупают насосы, насосные станции и комплектующие?

Все необходимые для водоснабжения элементы продаются в строительных и специализированных магазинах. Также их модно заказать в сети, но внимательно проверять работоспособность оборудования.

Обязательно оформляйте гарантию. Сложные приборы, к числу которых относятся поверхностные и глубинные насосы, часто выходит из строя по независящим от потребителя причинам.

ВИДЕО: Зачем в системе водоснабжения гидроаккумулятор?

kirpich174.ru
