Как подключить солнечную батарею: схемы и способы подключения
Статьи aaccent
Солнечная батарея – основа для создания солнечной электростанции, являющейся альтернативным источником энергии, который обеспечивает автономное энергоснабжение. Рассмотрим, как правильно подключать солнечные батареи.
Как выбрать оптимальное место для установки?
Прежде чем подключать батареи, нужно определиться с местом их расположения. Лучше всего выбирать максимально освещенные места – крыши, балконы, территорию участка. Кроме того, важно подобрать правильный угол наклона панелей. Рекомендуется повернуть светопоглощающую поверхность на юг и обеспечить попадание солнечных лучей под углом 20-30° – это оптимальный угол для периода весна-осень. 2-4 раза в год угол наклона нужно менять, чтобы сохранять максимальную производительность. Если вы хотите разместить панели на участке, лучше приподнять их над поверхностью на 50 см, чтобы защитить от обильных снегопадов и обеспечить циркуляцию воздуха.
Устройство солнечной электростанции
Обязательными составляющими являются:
- солнечные батареи, преобразующие солнечное излучение в электрический ток;
- контроллеры, отвечающие за перераспределение электроэнергии между аккумуляторами (основным и резервным),
- аккумулятор, накапливающий энергию,
- инвертор для солнечных батарей, который преобразует постоянный ток в переменный 220В.
Как подключить солнечные батареи?
Можно использовать следующие способы:
- Параллельное подключение солнечных батарей. Соединяются одноименные клеммы. Ошибиться здесь практически невозможно. Схема позволяет обеспечить продуктивность, прямо пропорциональную числу подключенных элементов. Кроме того, удастся увеличить ток без повышения напряжения.
- Последовательное соединение противоположных полюсов. Используется, если требуется повысить уровень напряжения, зафиксировав мощность на неизменном уровне.
- Смешанная схема применяется, когда используется несколько различных групп батарей.
Внутри групп используется параллельное соединение, а сами группы объединяются последовательно.
1. Параллельное подключение
2. Последовательное соединение
3. Смешанная схема

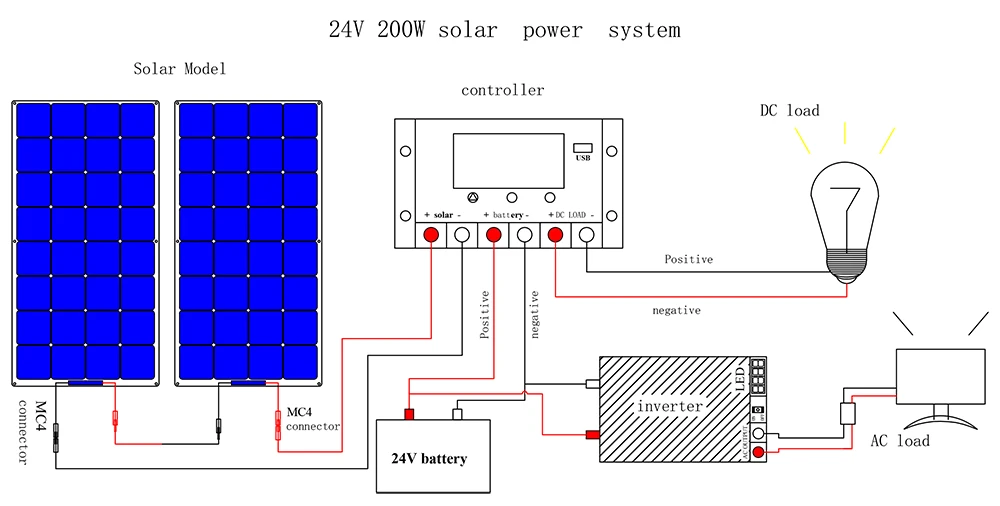

Стандартная схема сборки
Сборка солнечной электростанции – это поэтапный процесс. Сначала панели соединяют между собой, далее осуществляется сборка оставшегося оборудования, после чего все устройства соединяют в единую цепь. Такой порядок проведения работ позволяет обеспечить правильность соединения и безопасную работу.
Прямое подключение солнечной батареи к аккумулятору не используется. Это может вызвать неконтролируемое получение энергии, избыточное расходование и перезарядку, что губительно для аккумуляторных батарей. Во избежание проблем устанавливается контроллер заряда, который отвечает за обеспечение оптимального режима как зарядки, так и отдачи энергии. Инвертор подключают к аккумулятору для преобразования энергии в напряжение 220 В.
Данная схема подключения солнечных батарей – одна из наиболее простых и эффективных.
Она позволяет получать и отдавать энергию в оптимально подходящем режиме.
Нюансы работы с разнонаправленными элементами
Панели должны располагаться под одинаковым углом, чтобы сохранить эффективность работы. Иначе мощность более освещенной батареи будет выше. Учитывая, что ток движется по пути меньшего сопротивления, получается, что часть энергии, образуемой этой батареей, будет идти на нагревание менее освещенных панелей.
Для сокращения потерь рекомендуется использовать контроллер заряда для каждой группы батарей или установить между панелями отсекающие диоды. Если у вас есть желание собрать солнечную электростанцию для дома, смело обращайтесь к специалистам компании REENERGO, которые расскажут об особенностях оборудования и подберут оптимальный комплект.
Как подключить Солнечные Панели (Схемы соединения)
Статьи
Последовательное соединение, параллельное соединение и последовательно-параллельное соединение солнечных модулей

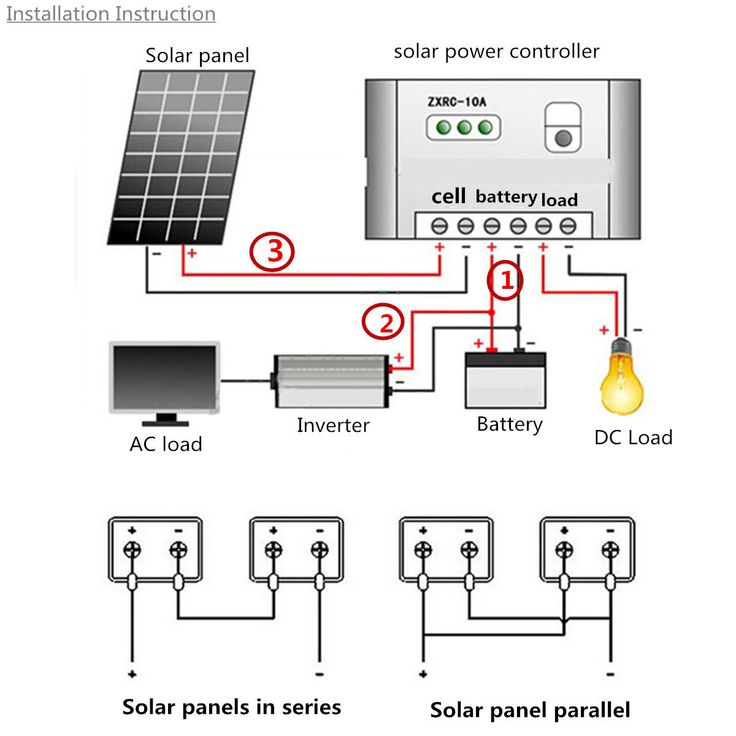

Возможные варианты подключения солнечных панелей
При монтаже солнечных электростанций неизбежно возникает вопрос – как соединять солнечные панели и чем отличаются варианты подключения. Именно об этом мы и поговорим в этой статье.
Существуют 3 варианта соединения солнечных панелей между собой:
-Последовательное соединение
-Параллельное соединение
-Последовательно-параллельное соединение солнечных панелей
Для того чтобы разобраться чем они отличаются, обратимся к основным характеристикам солнечных панелей:
• Номинальное напряжение солнечной батареи – как правило 12В или 24В, но существуют и исключения
• Напряжение холостого хода Voc – напряжение в отсутствии нагрузки (важно при выборе контроллера заряда АКБ)
• Напряжение максимальное в системе Vdc – определяет максимальное количество панелей объединенных вместе
• Ток Imp – ток при максимальной мощности панели
• Ток Isc – ток короткого замыкания, максимально возможный ток панели
Мощность солнечной панели определяется как произведение Напряжения и тока в точке максимальной мощности – Vmp* Imp
В зависимости от того какая схема подключения солнечных панелей выбрана, будут определяться характеристики системы солнечных панелей и подбираться соответствующий контроллер заряда.
Теперь предметно рассмотрим каждую схему соединения:
1) Последовательное соединение солнечных панелей
При таком соединении минусовая клемма первой панели соединяется с плюсовой клеммой второй, минусовая второй с клеммой третьей и так далее.
При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Ток системы будет равен току панели с минимальным током. По этой причине не рекомендуется соединять последовательно панели с различным значением ток максимальной мощности, поскольку работать они будут не в полную силу.
Рассмотрим на примере:
Имеем 4 солнечных монокристаллических панели со следующими характеристиками:
• Номинальное напряжение солнечной батареи: 12В
• Напряжение при пиковой мощности Vmp: 18.46 В
• Напряжение холостого хода Voc: 22.48В
• Напряжение максимальное в системе Vdc: 1000В
• Ток в точке максимальной мощности Imp: 5.42А
• Ток короткого замыкания Isc: 5.65А
Соединив последовательно 4 таких панели мы получим на выходе номинальное напряжение 12В*4=48В.
2) Параллельное соединение солнечных панелей
В данном случае панели соединяются при помощи специальных Y – коннекторов. У таких коннекторов имеется два входа и один выход. К входам подключаются клеммы одинакового знака.
При таком соединении напряжение на выходе каждой панели будет равны между собой и равны напряжению на выходе из системы панелей. Ток от всех панелей будет складываться. Такое соединение позволяет, не поднимая напряжения увеличить ток от панелей.
Рассмотрим на примере все тех же 4х панелей:
Соединив параллельно 4 таких панели мы получим номинальное напряжение на выходе равное 12В, Напряжение холостого хода останется 22,48В, но ток при этом будет равен 5,42А*4=21,68А.

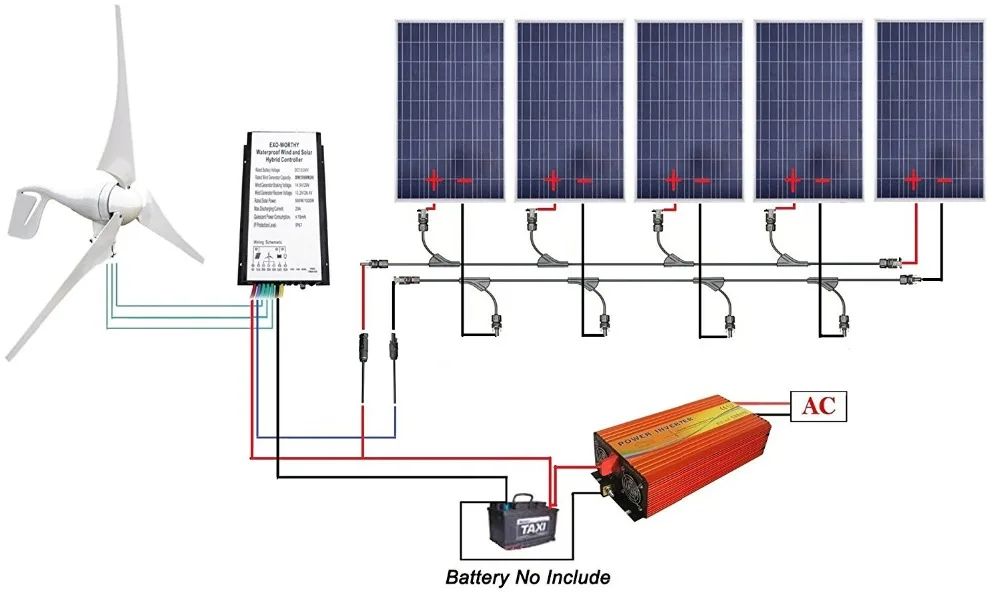

3) Последовательно-параллельное соединение солнечных панелей
Последний тип соединения объединяет в себе два предыдущих.
Применяя данную схему соединения панелей, мы можем регулировать напряжение и ток на выходе из системы нескольких панелей, что позволит подобрать наиболее оптимальный режим работы всей солнечной электростанции.
В случае такого подключения соединенные последовательно цепочки панелей объединяют параллельно.
Вернемся к нашему примеру с 4мя панелями:
Соединив по 2 панели последовательно и затем объединим их соединив цепочки панелей параллельно мы получим следующее. Номинальное напряжение на выходе будет равно сумме двух последовательно соединенных панелей 12В*2=24В, напряжение холостого хода будет равно 22,48В*2=44,96В, а ток при этом будет равен 5,42А*2=10,84А.
Такое соединение позволит максимально сэкономить на покупке контроллера заряда, поскольку от него не потребуется выдерживать больших напряжений как в случае последовательного соединения или больших токов как в случае параллельного соединения. Именно поэтому соединяя панели между собой необходимо стремится к балансу между токами и напряжениями.
О том как подобрать контроллер заряда можно прочитать тут –
А если вы хотите купить солнечную электростанцию ― позвоните по телефону или оставьте заявку на сайте и мы сделаем все необходимые расчеты и подберем оптимальную комплектацию для вас!
Соединение панелей солнечных батарей вместе для увеличения мощности
Как соединить панели солнечных батарей вместе
Соединение панелей солнечных батарей вместе — это простой и эффективный способ увеличить мощность солнечной энергии. Забота об окружающей среде — отличная идея, и, поскольку солнце — наш основной источник энергии, имеет смысл использовать эту энергию для питания наших домов. Поскольку солнечная энергия становится все более доступной, все больше и больше домовладельцев покупают фотоэлектрические солнечные панели.
Однако эти фотогальванические солнечные панели могут быть очень дорогими, поэтому их покупка со временем помогает распределить стоимость.
Но тогда возникает проблема, как соединить эти дополнительные солнечные панели вместе, чтобы увеличить напряжение и выходную мощность того, что уже есть.
Солнечная энергия для начинающих: 2 книги в 1 The…
Хитрость при соединении солнечных панелей заключается в выборе метода соединения, который даст вам наиболее энергоэффективную конфигурацию для ваших конкретных требований.
Соединение солнечных панелей вместе может показаться сложной задачей, когда вы впервые начинаете смотреть на то, как это должно быть сделано, но соединить несколько солнечных панелей вместе не так уж сложно, если немного подумать. Соединение солнечных панелей вместе в параллельных или последовательных комбинациях для создания больших массивов часто упускается из виду, но является совершенно важной частью любой хорошо спроектированной солнечной энергетической системы.
Существует три основных, но очень разных способа соединения солнечных панелей, и каждый способ соединения предназначен для определенной цели.
Например, для получения большего выходного напряжения или для получения большего тока.
Солнечные фотоэлектрические панели могут быть электрически соединены последовательно для увеличения выходного напряжения или они могут быть соединены вместе параллельно для увеличения выходной силы тока. Солнечные фотоэлектрические панели также могут быть соединены вместе как последовательно, так и параллельно, чтобы увеличить как выходное напряжение, так и ток для получения более высокой мощности.
Независимо от того, подключаете ли вы две или более солнечных панелей, если вы понимаете основные принципы того, как соединение нескольких солнечных панелей увеличивает мощность и как работает каждый из этих методов подключения, вы можете легко решить, как соединить свои собственные панели вместе. . В конце концов, правильное соединение солнечных панелей может значительно повысить эффективность вашей солнечной системы.
Последовательное соединение солнечных панелей
Первый метод соединения солнечных панелей, который мы рассмотрим, называется «9».
0023 Серия Проводка ”. Последовательное электрическое соединение солнечных панелей увеличивает общее выходное напряжение системы. Солнечные панели, соединенные последовательно, обычно используются, когда у вас есть подключенный к сети инвертор или контроллер заряда, для которого требуется 24 вольта или более. Чтобы последовательно соединить панели, вы подключаете положительную клемму к отрицательной клемме каждой панели, пока не останется одно положительное и отрицательное соединение.
Солнечные панели, соединенные последовательно, суммируют напряжения, вырабатываемые каждой отдельной панелью, что дает общее выходное напряжение массива, как показано на рисунке.
Солнечные панели в серии с одинаковыми характеристиками
В этом методе ВСЕ солнечные панели относятся к одному типу и номинальной мощности. Общее выходное напряжение становится суммой выходного напряжения каждой панели. Используя те же три 6-вольтовые, 3,0-амперные панели сверху, мы можем видеть, что, когда эти фотоэлектрические панели соединены вместе последовательно, массив будет производить выходное напряжение 18 вольт (6 + 6 + 6) при 3,0 ампер, что дает 54 Ватт (вольт x ампер) на полном солнце.
Теперь рассмотрим последовательное соединение солнечных панелей с разным номинальным напряжением, но с одинаковым номинальным током.
Солнечные панели в серии с различным напряжением
В этом методе все солнечные панели имеют разные типы и номинальную мощность, но имеют общий номинальный ток. Когда они соединены вместе последовательно, массив выдает 21 вольт при 3,0 ампера или 63 Вт. Снова выходной ток останется таким же, как и раньше, на уровне 3,0 ампер, но выходное напряжение подскочит до 21 вольта (5 + 7 + 9).
Наконец, давайте посмотрим на последовательное соединение солнечных панелей с совершенно разным номинальным напряжением и разным номинальным током.
Солнечные панели разных токов
В этом методе все солнечные панели имеют разные типы и номинальную мощность. Напряжения отдельных панелей будут суммироваться, как и раньше, но на этот раз сила тока будет ограничена значением самой низкой панели в последовательной цепочке, в данном случае 1 Ампер.
Тогда массив будет производить 19 вольт (3 + 7 + 9) только при 1,0 ампер, или только 19 ватт из возможных 69 доступных, что снижает эффективность массива.
Мы видим, что солнечная панель имеет рейтинг 9вольт, 5 ампер, будет использовать только одну пятую или 20% своего максимального тока, что снижает его эффективность и тратит деньги на покупку этой солнечной панели. Последовательное соединение солнечных панелей с разным номинальным током следует использовать только временно, так как солнечная панель с наименьшим номинальным током определяет выходной ток всего массива.
Параллельное соединение солнечных панелей
Следующий метод соединения солнечных панелей, который мы рассмотрим, называется «9».0023 Параллельная проводка ». Параллельное соединение солнечных панелей используется для увеличения общего тока системы и является обратным последовательному соединению. Для параллельно соединенных солнечных панелей вы соединяете все положительные клеммы вместе (положительные с положительными) и все отрицательные клеммы вместе (отрицательные с отрицательными), пока не останется одно положительное и отрицательное соединение для подключения к регулятору и батареям.
При параллельном соединении солнечных панелей общее выходное напряжение остается таким же, как и для одиночной панели, но выходной ток становится суммой выходного сигнала каждой панели, как показано на рисунке.
Параллельные солнечные панели с одинаковыми характеристиками
В этом методе ВСЕ солнечные панели одного типа и одинаковой мощности. При использовании тех же трех панелей на 6 В и 3,0 А, что и выше, общая выходная мощность панелей при параллельном соединении выходного напряжения по-прежнему остается на том же значении 6 В, но общая сила тока теперь увеличилась до 9,0 Ампер ( 3 + 3 + 3), производя 54 Вт при полном солнечном свете.
Но что, если наши недавно приобретенные солнечные панели не идентичны, как это повлияет на другие панели. Мы видели, что токи складываются, так что здесь нет реальной проблемы, пока напряжения панели одинаковы, а выходное напряжение остается постоянным. Давайте посмотрим на параллельное подключение солнечных панелей с разным номинальным напряжением и разным номинальным током.
Параллельные солнечные панели с разными напряжениями и токами
Здесь параллельные токи складываются, как и раньше, но напряжение настраивается на самое низкое значение, в данном случае 3 вольта. Солнечные панели должны иметь одинаковое выходное напряжение, чтобы их можно было использовать параллельно. Если одна панель имеет более высокое напряжение, она будет подавать ток нагрузки в той степени, в которой ее выходное напряжение падает до напряжения панели с более низким напряжением.
Мы видим, что солнечная панель, рассчитанная на 9 вольт, 5 ампер, будет работать только при максимальном напряжении 3 вольта, так как на ее работу влияет меньшая панель, что снижает ее эффективность и тратит деньги на покупку этой более высокой мощность солнечной панели. Параллельное подключение солнечных панелей с разным номинальным напряжением не рекомендуется, поскольку солнечная панель с самым низким номинальным напряжением определяет выходное напряжение всего массива.
Тогда при параллельном соединении солнечных панелей важно, чтобы ВСЕ они имели одинаковое номинальное значение напряжения, но не обязательно, чтобы они имели одинаковое значение силы тока.
Соединение солнечных панелей вместе Краткое изложение
Соединение солнечных панелей вместе для формирования больших массивов не так уж и сложно. Сколько последовательных или параллельных цепочек панелей вы составляете на массив, зависит от того, какое напряжение и ток вы хотите получить. Если вы проектируете систему зарядки аккумуляторов на 12 вольт, то параллельная проводка идеальна. Если вы ищете систему, подключенную к сети с более высоким напряжением, вы, вероятно, захотите использовать последовательную или последовательно-параллельную комбинацию в зависимости от количества имеющихся у вас солнечных панелей.
Но для простой справки о том, как соединить солнечные панели вместе в конфигурациях параллельного или последовательного подключения, просто помните, что параллельное подключение = больше ампер, а последовательное подключение = больше напряжения, и с правильным типом и комбинацией солнечных панелей. Вы можете питать практически любое электрическое устройство, которое может быть в вашем доме.
Для получения дополнительной информации о соединении солнечных панелей вместе в последовательном или параллельном сочетании, или для получения дополнительной информации о различных доступных типах солнечных панелей, или для изучения преимуществ и недостатков использования солнечной энергии в вашем доме, нажмите Здесь, чтобы заказать копию на Amazon сегодня и узнать больше о проектировании, подключении и установке автономных фотоэлектрических солнечных электрических систем в вашем доме.
Уже в продаже
Фотоэлектрический дизайн и установка для чайников
уже в продаже
Установите собственные солнечные панели: проектирование и…
Солнечная панель Renogy, одинарная
уже в продаже
Renogy 100 Watt 12 Volt Solar Panel Starter Kit.
..
Как подключить солнечную панель к батарее: 5 шагов (с видео)
В этих инструкциях с пошаговыми видео показана базовые навыки построения систем солнечной энергии своими руками: как подключить солнечную панель к аккумулятору.
К концу вы будете заряжать свою 12-вольтовую батарею — или выше — бесплатной солнечной энергией .
(Если это не заставит вашу кровь биться быстрее… Я не знаю, что будет .)
Хорошо. Давайте приступим!
Материалы и инструменты
Материалы
Примечание: Я перечислил размеры, которые я использовал, и дал ссылку либо на точные материалы, которые я купил для своей установки, либо на материалы, совместимые с ней. Не стесняйтесь копировать мою настройку. В противном случае отрегулируйте размеры ваших компонентов в соответствии с величиной тока, который будет протекать через вашу систему.
- 100 Вт 12 Вольт Солнечная панель
- 12 Вольт батареи
- Реноги Wanderer 30A Контроллер солнечного заряда
- 12 калибровую проволоку
- 12 -таревые соединительные соединения
- MC4 Solar Adapter Cablar
- MCARE
- MC4 Solar Adapter Cablar
- MCARE
- MC4.
- Встроенный предохранитель MC4 на 15 А
- Встроенный держатель предохранителя с предохранителем на 20 А
- Термоусадочная трубка
- Перчатки
- Защитные очки
Инструменты
- Отвертка
- Инструмент для зачистки проводов
- Обжимной инструмент
- Кусачки
- Тепловой пистолет
поймите следующее:
- Не подключайте солнечную панель напрямую к батарее. Это может привести к повреждению аккумулятора. Вместо этого подключите аккумулятор и солнечную панель к контроллеру заряда солнечной батареи.
- Рекомендуется поставить предохранитель на вашу систему. Советы по технике безопасности! Поместите один предохранитель между положительной клеммой аккумуляторной батареи и контроллером заряда. Поместите другой между положительным проводом солнечной панели и контроллером заряда.
Шаг 2. Изготовление кабелей аккумулятора
У меня не было готовых кабелей аккумулятора.
Поэтому я решил сэкономить немного денег и сделать свой собственный.
Оказывается, это довольно просто. Вот как я это сделал:
Отрежьте два куска провода нужной длины и зачистите оба конца. (Я сделал один немного короче, чтобы учесть предохранитель, который я собираюсь к нему прикрепить.)
Поместите предохранитель в держатель предохранителя. Используйте наш калькулятор размера предохранителя, чтобы найти правильный размер предохранителя.
Подсоедините один из проводов держателя предохранителя к более короткому кабелю аккумулятора с помощью выбранного разъема. (Я использовал соединитель для стыкового сращивания калибра 12-10.)
Оберните соединитель термоусадочной трубкой и термофеном.
Наденьте кусок термоусадочной трубки на каждый кабель батареи ( перед , обжимая клеммные соединители… не забудьте до тех пор, как я сделал 😅).
Затем обожмите разъемы клемм аккумулятора на кабелях аккумулятора и оберните соединения термоусадочной пленкой.
Посмотрите на клеммы аккумулятора, чтобы узнать, какой размер разъемов использовать. У меня используются кольцевые клеммы 1/4″.
Кабели аккумуляторной батареи в сборе!
Теперь они готовы к подключению. ⚡
Шаг 3. Подключите аккумулятор к контроллеру заряда
Примечание: В этот момент я надел перчатки и защитные очки, потому что такие места, как Advanced Auto Parts, рекомендуют носить их при работе с батареями.
Следуйте инструкциям в руководстве вашего контроллера заряда для подключения его к аккумулятору. Я покажу вам, как подключить контроллер заряда, который я использовал, Renogy Wanderer:
Подключите отрицательный кабель аккумулятора, тот, что без предохранителя, к «-» клемме аккумулятора на контроллере заряда.
Подсоедините положительный кабель аккумуляторной батареи, тот, что с предохранителем, к «+» клемме аккумуляторной батареи. (Renogy рекомендует подключать кабели аккумулятора к контроллеру заряда перед их подключением к аккумулятору.
)
Подсоедините кабели аккумулятора к клеммам аккумулятора — сначала к минусу, затем к плюсу. Перед подключением положительного кабеля я люблю прикасаться им к положительной клемме аккумулятора, потому что иногда возникает небольшая искра.
Контроллер заряда должен включиться или загореться, указывая на правильность подключения аккумулятора. Например, у меня горит свет.
Теперь аккумулятор подключен!
На этом этапе ваше руководство может рассказать вам, как запрограммировать контроллер заряда для вашего типа батареи, напряжения и т. д.
У моего есть кнопка, которую я могу нажать, чтобы указать тип батареи. По умолчанию используется герметичная свинцово-кислотная батарея, которую я использую. Так что я просто оставил его в настройках, которые были включены.
Шаг 4: Подключите солнечную панель к контроллеру заряда
Далее — подключение солнечной панели!
Большинство кабелей для солнечных панелей поставляются с предварительно прикрепленными разъемами MC4.
Чтобы подключить солнечную панель к контроллеру заряда, вам потребуются кабели солнечного адаптера MC4. Кабели адаптера солнечной батареи
(По сути, это отрезок солнечного фотоэлектрического провода с разъемом MC4 на одном конце и зачищенным на другом. Для своей установки я сделал свой собственный, собрав штыревой и гнездовой разъемы MC4. Я также купил солнечные удлинители MC4. .Удлинительные кабели не являются обязательными в зависимости от того, насколько далеко друг от друга находятся солнечная панель и контроллер заряда.)
Для положительного кабеля панели подсоедините встроенный предохранитель MC4, положительный удлинительный кабель (если используется), а затем адаптерный кабель MC4.
К отрицательному кабелю панели подсоедините отрицательный удлинительный кабель (если используется), а затем адаптерный кабель MC4. Не позволяйте оголенным проводам соприкасаться!
Следуйте инструкциям в руководстве вашего контроллера заряда для подключения его к солнечной панели.
Я покажу вам, как я подключил свой:
Сначала подключите отрицательный солнечный кабель к контроллеру заряда, затем подключите положительный. Ваш контроллер заряда должен включиться или загореться, чтобы указать, что панель правильно подключена.
Теперь все соединено вместе!
Еще один шаг…
Шаг 5. Поместите солнечную панель на солнце
Поместите солнечную панель под прямыми солнечными лучами под углом, наиболее подходящим для вашего местоположения (это легко сделать с помощью моего самодельного крепления для солнечной панели за 11 долларов).
Когда вы это сделаете, ваш контроллер заряда должен показать, что батарея заряжается. У меня есть индикатор, который мигает, когда батарея заряжается нормально.
Вот так, готово. 🥳
Теперь вы знаете, как зарядить аккумулятор от солнечной панели!
Расслабьтесь и дайте панели собрать всю эту бесплатную солнечную энергию. Контроллер заряда прекратит зарядку аккумулятора, когда он полностью заполнится.
Сколько времени требуется для зарядки аккумулятора с помощью солнечной панели?
Используйте наш калькулятор времени зарядки солнечной батареи, чтобы узнать. Ответ зависит от многих факторов.
В качестве примера, вот характеристики используемой мной установки:
- Свинцово-кислотный аккумулятор 12 В, 33 Ач
- Глубина разряда аккумулятора 50 %
- Солнечная панель 100 Вт
- ШИМ-контроллер заряда калькулятор, с этой настройкой для полной зарядки аккумулятора потребуется около 4,5 часов пикового солнечного освещения.
Но измените любую часть установки — например. замените солнечную панель на 50 Вт, литиевую батарею или контроллер заряда MPPT — и время зарядки будет другим.
Так что да, определенно рекомендую калькулятор для этого вопроса.
Попробуйте:
Рассчитайте время зарядки
3 самодельных проекта солнечной энергии, которые вы можете построить прямо сейчас
То, что вы только что построили, было вашей первой установкой солнечной батареи.
