Инструкция по монтажу металлочерепицы: описание работ

Планируя строительство или ремонт кровли дома, многие владельцы останавливают свой выбор на металлочерепице. Это современные материал, который имеет хорошие эксплуатационные качества и привлекательный внешний вид. Уложить металлочерепицу на крышу вполне можно и самостоятельно, сам процесс монтажа не слишком сложен, но требует знания многих нюансов. Выполнить работу правильно поможет подробная инструкция по монтажу металлочерепицы, приведенная ниже.

Кровля – это важный элемент каждого строения. Она должна надежно защищать внутренние помещения от непогоды и, в то же время, украшать дом. Сегодня многие владельцы домов выбирают среди огромного ассортимента материалов металлочерепицу. Данный выбор вполне оправдан, металочерепичное покрытие получается надежным, прочным и привлекательным внешним.

Уложить металлочерепицу вполне можно самостоятельно, сэкономив на оплате труда профессиональных кровельщиков. Но для этого нужно будет познакомиться с правилами работы с таким материалом, как металлочерепица – монтаж-инструкция и видео материалы помогут в этом.

Содержание

1. Готовим материалы и инструменты
2. Необходимые материалы
3. Набор инструментов
4. Выполнение контрольных обмеров
5. Вентиляция подкровельного пространства
6. Конструкция «теплых» мансардных кровель
7. Конструкция холодных кровель
8. Обрешетка
9. Предварительное устройство сложных элементов кровли
10. Ендовы
11. Примыкания
12. Держатели желобов
13. Установка карнизных планок
14. Оформление мансардных окон
15. Укладка листов
16. Завершение монтажа
17. Установка торцовых планок
18. Установка коньковых элементов
19. Монтаж вентиляционных элементов

Готовим материалы и инструменты

Прежде всего, нужно будет подготовить нужные материалы и инструменты, чтобы в процессе работы не отвлекаться на мелочи.

Необходимые материалы

Для выполнения работ потребуется:

• Металлочерепица в необходимом количестве. Количество материала определяется площадью и конструкцией крыши.

Совет! Чем более сложная форма у крыши, тем больше материала потребуется для кровельных работ, так как много материала пойдет в отходы.

• Гидроизоляционный материал. Необходимо использовать современные мембранные рулонные материалы.

• Пиломатериалы: доски для строительства обрешетки и брусья для сооружения контробрешетки. Доски, как правило, используют толщиной 32 мм, а брус – сечением 50 мм. Только для сооружения карнизного элемента обрешетки используется доска толщиной 50 мм.
• Гвозди оцинкованные.
• Специальные саморезы для крепления металлочерепицы.
• Если планируется строительство «теплой» кровли, то потребуется еще утеплительный материал (чаще всего, применяется минеральная вата в плитах) и пароизоляционная пленка.

Набор инструментов

Для выполнения работ потребуется:

• Дрель и шуруповерт;
• Молоток;
• Рулетка;
• Для нанесения разметки удобно использовать мел или маркер;
• В качестве линейки рекомендуется взять длинную рейку;
• Инструмент для резки.

Совет! В качестве инструмента для резки применяют ножницы по металлу (ручные или вырубные с электроприводом), ножовки с мелкими зубьями из твердых сплавов, элетролобзики. А вот инструмент с абразивными кругами (болгарку) использовать нельзя.

Выполнение контрольных обмеров

После завершения строительства стропильной системы необходимо выполнить контрольные замеры скатов. Чтобы убедиться в том, что скаты получились ровными, необходимо произвести замеры по диагоналям скатов. Оба замера должны совпадать, если будут выявлено отклонения, потребуется выполнить работы по исправлению.

Совет! Если отклонение от прямоугольной формы ската незначительны (1-2 см), то исправить дефект можно будет при помощи доборных элементов, установленных с торцов крыши.

Укладывать металлочерепицу рекомендуется на крыши, у которых уклон ската превышает 14 градусов. В зависимости от размеров скатов определяют число рядов металлочерепицы на крыше. Число вертикальных рядов определяется простым расчетом. Нужно замерить длину ската и разделить полученное значение на полезную ширину металлочерепицу.

Совет! Полезная ширина листа металлочерепицы всегда меньше ширины реальной, так как материал следует укладывать с нахлестом. Значение полезной ширины листа указывается производителем при маркировке материала.

Количество горизонтальных рядов определяется высотой ската с учетом ширины карнизного свеса. Если длина ската более пяти метров, то рекомендуется использовать двухрядную схему укладки.

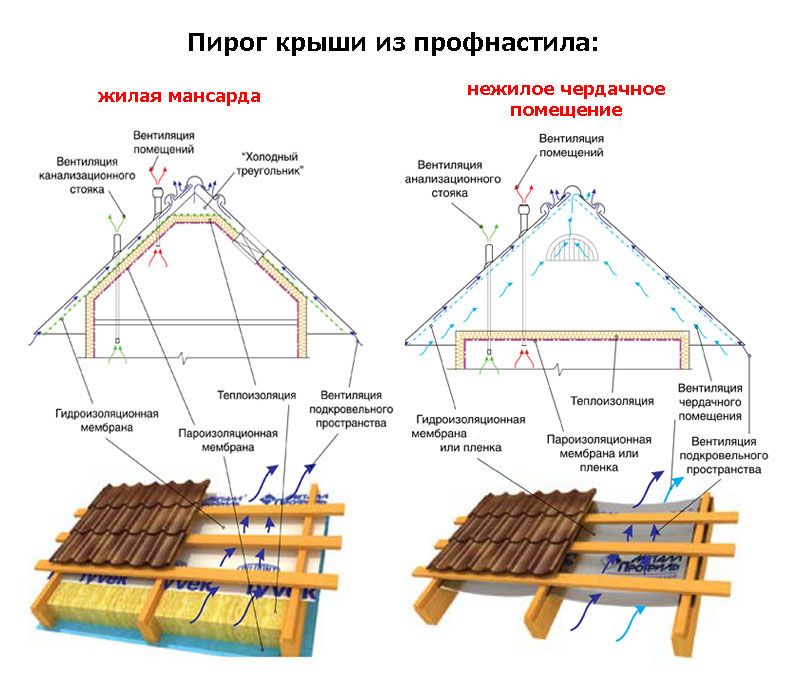

Вентиляция подкровельного пространства

Если планируется монтаж кровли из металлочерепицы – инструкция предписывает обязательное устройство вентиляции подкровельного покрытия. Делается это для того, чтобы защитить конструкции крыши и утеплитель от разрушительного действия влаги.

Влага в подкровельном пространстве образуется вследствие разницы температур. Водяной пар, оседая на холодных поверхностях, конденсируется, превращаясь в воду. Для защиты конструкции используется паро- и гидроизоляция, а также обязательное устройство вентиляционной системы.

Конструкция «теплых» мансардных кровель

В том случае, если планируется строительство мансарды, необходимо строить утепленную кровлю. Конструкция такой кровли следующая:

• Между стропильными ногами укладываются плиты утеплителя. Для того чтобы материал хорошо удерживался на месте, между стропильных ног можно построить «мостики» из проволоки.
• Изнутри помещения утеплитель закрывают слоем пароизоляционной пленки. Это необходимо для того, чтобы водяной пар, неизбежно образующийся в жилых помещениях, не мог проникнуть вглубь утеплителя.
•  Снаружи над слоем утеплителя строиться внутренняя контробрешетка. Выполнят ее из брусков, которые прибивают на стропильные ноги.

Совет! Материал, используемый для строительства контробрешетки и обрешетки, необходимо заранее обработать антисептическими и антипиреновыеми пропитками. Это увеличит срок службы конструкции и повысит ее пожарную безопасность.

• По брускам внутренней обрешетки расстилают гидроизоляционный материал. Укладывать материал нужно параллельно карнизам с провисом между стропильными ногами величиной 2 см.

• Использовать рекомендуется современные мембранные пленки, которые надежно перекрывают путь для воды, но хорошо пропускают пар.

Совет! Используя современные гидроизоляционные материалы, важно не перепутать стороны пленки. Укладывают их маркировочной полосой наружу.

• Полотнища материала укладывают с нахлестом шириной 15-20 см и скрепляют между собой двухсторонней клейкой лентой. К деревянным брускам контробрешетки материал крепят при помощи гвоздей с плоскими шляпками или скобок, устанавливаемых при помощи строительного степлера.
• Закончив укладку гидроизоляции, начинают сборку внешней обрешетки, которую собирают так же, как и внутреннюю.

Конструкция холодных кровель

При сооружении неотапливаемых кровель исключается этап укладки утеплительного материала, пароизоляции и строительство внутренней контробрешетки. Гидроизоляция на таких кровлях устраивается так же, как описано выше.

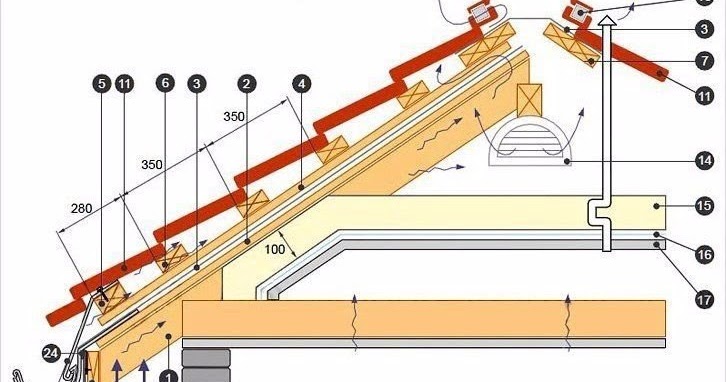

Обрешетка

Теперь нужно построить обрешетку – настил, на который непосредственно будет укладываться металлочерепица. Собирают ее из досок толщиной 32 мм. Только для первого элемента обрешетку берут более толстую доску – толщиной 50 мм.

Шаг обрешетки определяется видом выбранной металлочерепицы, а точнее, шириной профиля материала. Так, для популярной металлочерепицы «Монтеррей» шаг расположения элементов обрешетки составляет 35 см, для материала марки «Макси» – 40 мм.

В любом случае, расстояние между первым и вторым элементом уменьшают на 5 см, остальные элементы укладывают с выбранным шагом. Очень важно, чтобы обрешетка была построена правильно, ее поверхность должна быть идеально ровной, а элементы настила должны находиться на равном расстоянии друг от друга.

В ендовах, у дымоходных труб и прочих вертикальных элементов кровли необходимо строить сплошную обрешетку. У коньковой планки с обеих сторон нужно прибить две дополнительные доски.

Предварительное устройство сложных элементов кровли

Чтобы кровля была надежной, необходимо правильно оформить все элементы конструкции. Особенное внимание в процессе работ уделяют местам, в которых протечки наиболее вероятны – у примыканий к вертикальным поверхностям, в ендовах и пр.

Ендовы

Для обустройства внутренних углов используется специальный элемент – внутренняя планка ендовы. Ее крепят при помощи саморезов к сплошному настилу обрешетки. При укладке планок формируют нахлесты шириной 10-15 см.

После выполнения укладки основного покрытия из металлочерепицы, места стыков закрывают путем установки верхних планок ендовы.

Примыкания

Для исключения протечек в местах примыканий устанавливают покрывающие фартуки, для их изготовления используют планки примыканий. Работа проводится так:

• Планка прикладывается к вертикальной поверхности (стенки трубы) и намечают верхнюю линию расположения планки.
• По намеченной линии выполняют штробу. После окончания процесса штробления аккуратно убирают пыль и промывают поверхности водой.
• Установка фартука начинается с установки планки примыкания. Ее устанавливают, подрезают на месте по размеру и закрепляют при помощи саморезов. Планки устанавливают по всему периметру трубы, выполняя нахлесты в местах стыка шириной 15 см.
• Конец планки, который вставляется в штробу, нужно герметизировать. Для этого используется силиконовый герметик.
• Затем под установленные планки заводится плоский металлический лист, так называемый, галстук. Этот элемент направляется либо вниз к карнизу крыши, либо в ендову.
• По боковым поверхностям галстука формируют бортики при помощи молотка и плоскогубцев.

После того, как будет закончен монтаж кровельного покрытия, у мест примыканий производится установка наружного фартука. Этот элемент является декоративным, но, в то же время, дополнительно защищает кровлю от протечек.

Держатели желобов

На карнизную доску крепят держатели для желоба водосточной системы. Важно, чтобы край желоба располагался на расстоянии около 30 мм ниже края металлочерепичного покрытия. Такое устройство обеспечит защиту водосточного желоба от разрушения при сходе с крыши пластов снега.

Установка карнизных планок

Для защиты торцов карнизной обрешетки устанавливаются металлические карнизные планки, закрепляя их саморезами. Устанавливают планки так, чтобы ее нижний край перекрыл край установленного водосточного желоба. Край подкровельного гидроизоляционного ковра выводят поверх планки, это обеспечит свободный сток конденсата в систему водоотведения.

Оформление мансардных окон

Мансардные окна могут иметь разную форму и размеры, однако, в любом случае, проем под окно должен быть больше самого окна на 5 см по горизонтали и 4,5 см по вертикали. Устанавливать окна рекомендуется на высоте около метра от пола.

Окна устанавливаются на обрешетку и крепятся на балки стропил. Окна большого размера устанавливают непосредственно на стропилах. Устанавливают окна в соответствии с инструкцией по монтажу, которая прилагается к каждой модели окон.

Укладка листов

Закончив подготовительные работы, можно приступить к укладке листов.

Если собирается кровля из металлочерепицы – инструкция по монтажу предписывает поступать так:

• Монтаж начинают с нижнего угла ската. Рекомендуется начинать укладку с левой стороны ската, тогда край каждого последующего листа будет перекрывать лист предыдущий. Если удобнее начать монтаж с противоположной стороны, тогда придется заводить край последующего листа под уже уложенный лист.

Совет! Соблюдение этой рекомендации крайне важно, так как в противном случае при укладке будут перекрыты капиллярные канавки, необходимые для стока воды.

• При укладке нижнего ряда листов производят формирование карнизного свеса шириной 4-5 см.
• Первый лист после выравнивания закрепляют на обрешетке при помощи одного самореза. На этом этапе плотно закручивать саморез не требуется, нужно, чтобы лист оставался подвижным.

• Последующий лист укладывается рядом с первым, формируя нахлест и выравнивая листы относительно друг друга и относительно карнизного свеса. Листы соединяются между собой саморезами.
• Аналогично укладывается еще 1-2 листа. При однорядной укладке листы укладываются последовательно. При двухрядной – третий лист следует размещать над первым, а четвертый – рядом со вторым.
• Собрав блок из нескольких скрепленных между собой листов, производят их окончательное выравнивание и закрепление на обрешетке.
• В нижней части листов саморезы вкручиваются с шагом, равным ширине одной волны. Далее крепления располагают в шахматном порядке через ряд волн.

Совет! Рекомендуют на каждый квадратный метр кровли расходовать 8-10 саморезов.

• В ендовах производится обрезка листов так, чтобы расстояние до угла составляло не более 5 см.

Завершение монтажа

Укладкой листов металлочерепицы монтаж кровельного покрытия не заканчивается. Необходимо провести еще ряд работ.

Установка торцовых планок

На фронтонные торцы устанавливают специальные металлические планки. Они монтируются так, чтобы их боковые поверхности перекрыли листы металлочерепицы, это обеспечит защиту от ветровой нагрузки. Планки устанавливают с нахлестом шириной 5 см, крепят саморезами, располагая их с шагом 50-60 см.

Установка коньковых элементов

На конек крыши устанавливают специальные коньковые элементы. Их крепят саморезами к листам металлочерепицы через одну волну. Под коньковые элементы укладывают фигурный уплотнитель. Коньковые планки бывают плоскими и круглыми. При использовании круглых элементов на крайние планки устанавливают специальные заглушки.

Монтаж вентиляционных элементов

Для обеспечения работы системы вентиляции дома на кровлю устанавливают специальные элементы. На металлочерепичном покрытии производят вырезание отверстий по шаблону.

Затем саморезами укрепляют проходные элементы, уплотняя места стыков слоем герметика. В проходные элементы вставляют выход вытяжки, который при помощи гофрированной трубки соединяют с воздуховодом вентиляции дома.

На последнем этапе монтажа кровли производят установку снегозадержателей, ограждений кровли, кровельных лестниц и переходных мостиков.

Итак, монтаж кровли из металлочерепицы – это не слишком сложный, но очень ответственный этап строительства. Работать с металлочерепицей нужно предельно аккуратно, чтобы не повредить защитное покрытие материала. Через три месяца после завершения работ рекомендуется выполнить дополнительное подтягивание саморезов, поскольку крепление к древесине может несколько ослабнуть.

инструкция, уплотнитель для ендовы, стыковка по длине, как стыковать

Содержание:

Что потребуется для работы

Порядок проведения монтажа — схема
Как рассчитать расходный материал
Как монтируется лобовая и карнизная доски
Как подшить карнизы
Укладка гидроизоляционного материала
Сооружение обрешетки
Как установить карнизную планку
Крепление нижних ендов и внутренних фартуков
Монтаж металлочерепицы — инструкция
Как крепятся коньковые и торцовые планки
Верхние ендовы и наружные фартуки
Аксессуары и их стыковка на кровле
Установка водостока

Распространенность кровель из металлочерепицы объясняется тем, что в этом материале надежность и функциональность органичным образом сочетается с внешней эстетичностью. Обустройство покрытия имеет некоторые нюансы, которые необходимо учитывать при его укладке.

Что потребуется для работы

Перед началом монтажа следует запастись такими инструментами:

• Приспособлением для порезки листового металла. Для этого подойдет дисковая пила с победитовым диском, электролобзик, ножницы по металлу ручного или электрического типа.
• Шуруповертом с возможностью регулировать скорость оборотов.
• Рулетка.
• Прямой рейкой хорошей длины. Для этих целей подойдет гипсокартонный профиль.
• Фломастером для разметки.
• Пистолетом для герметика.

Отсутствие в перечне необходимых инструментов болгарки объясняется тем, что ее абразивные листы запрещено применять для раскроя листов металлочерепицы. Однако данное приспособление желательно иметь под рукой, так как оно пригодится для других операций. Те же штробы в стене для установки внутренней планки примыкания удобнее всего сделать именно болгаркой.

Чтобы соорудить полноценную кровельную конструкцию из металлочерепицы, наряду с листами покрытия необходимо также иметь:

1. Коньковую планку плоского или полукруглого типа. В последнем случае понадобится также специальная заглушка.
2. Карнизную и торцевую планки.
3. Ендовы внутреннего и наружного типа.
4. Разжелобки, планки примыканий.
5. Уплотнитель для ендовы металлочерепицы.
6. Вентиляционные трубы и выходы.
7. Выходы под антенны.
8. Переходник для дымоходной трубы.
9. Кровельные саморезы. Их головки должны быть окрашены в тон металлочерепицы. В комплект шурупов входят также резиновые уплотняющие шайбы, с помощью которых обеспечивается герметичность точек крепления. Рекомендуется отдавать предпочтение фирменным крепежным элементам, срок службы которых на порядок выше.

Приведенные списки необходимых материалов и инструментов могут несколько корректироваться в зависимости от конструкции крыши.

Порядок проведения монтажа — схема

Инструкция монтажа кровли из металлочерепицы предписывает строгое соблюдение очередности этапов. Первым делом потребуется соорудить стропильную систему, с учетом разработанного проекта. После этого проводят проверку горизонтальности конька и карнизов, а также правильность конфигурации скатов. Для этого проводят контрольные замеры: все выявленные дефекты необходимо сразу же устранить, используя доборные элементы. Имея готовую стропильную систему, можно переходить к непосредственной укладке металлочерепицы.

В процессе монтажа покрытия предстоит сделать следующее:

1. Рассчитать расходный материал – металлочерепицу, саморезы, комплектующие, гидроизоляционный и теплоизоляционный материал.
2. Установить карнизную и лобовую доску, служащие основой для фиксации крюков водосточного желоба.
3. Подшить кровельный карниз.
4. Уложить гидроизоляционный слой и обустроить контробрешетку.
5. Соорудить обрешетку, усилив наиболее уязвимые участки. Речь прежде всего идет о местах пересечения скатов, области выхода дымохода, возле окон мансарды.
6. Установить карнизную планку.
7. Зафиксировать внутренние ендовы и фартуки.
8. Уложить кровельное покрытие согласно схеме монтажа металлочерепицы.
9. Смонтировать коньковую и торцевую планки.
10. Установить наружные ендовы, фартуки, внешние планки примыканий.
11. Закрепить все указанные в проекте аксессуары (антенные и вентиляционные выводы, кровельные лестницы, снегозадержатели и т.п.)
12. Установить водосточные элементы.
13. Регулярно проводить обслуживание кровельного покрытия в процессе его эксплуатации. Это подразумевает его регулярную чистку и окрашивание.

Каждый из этапов требует более детального рассмотрения

Как рассчитать расходный материал

Для проведения расчета необходимо иметь на руках точные параметры площади кровли, длины и ширины ее скатов. Приступая к вычислениям, выясняют показатели эффективной или рабочей ширины листы металлочерепицы. Чаще всего речь идет о величине 1,1 м. Информация о длине ската и рабочей ширине материала поможет довольно просто подсчитать количество листов для укладки в длину. К примеру, при длине ската 6 м необходимо 6 листов металлочерепицы (6 делится на 1,1, а полученный результат округляется в большую сторону.

Согласно прилагаемой инструкции, укладку материала можно проводить в один или более рядов. Хотя и существует возможность изготовления по индивидуальному заказу очень длинных листов свыше 8 метров, работать с такими громоздкими элементами не очень удобно. Очень длинные листы нередко повреждаются при перевозке, разгрузке и установке. Укладывать длинномеры также очень сложно. Рекомендуемая производителем длина листов находится в пределах 4-4,5 м.

Чтобы подсчитать количество требуемого гидроизоляционного материала и утеплителя, используют величину площади кровли. При этом учета требует тот факт, что пленка укладывается не в натяжку, а свободно. На стыковочных участках предусматривается перехлест до 20 см. Подсчитывая, сколько потребуется саморезов, отталкиваются от необходимости фиксировать 1 м2 кровельного покрытия на 8 шурупов. Такое же количество крепежа уходит на один погонный метр торцовых, коньковых и карнизных планок.

Как монтируется лобовая и карнизная доски

Данные элементы сообщают дополнительную жесткость кровельной конструкции. Лобовой доской оформляются торцевые части выступающих стропилин. Для укладки карнизной доски в стропилах имеются специальные углубления. Кроме этого, ее дополнительно оснащают пазами, в которые будут вставляться длинные крепежные крюки для водостоков. Местом крепления коротких крюков выступает лобовая доска: в таком случае карнизную доску можно не применять.

Как укрепить длинные крюки:

1. С помощью длинных крюков обеспечивается большая надежность монтажа водостоков, поэтому они применяются чаще коротких. Местом их монтажа являются специальные углубления на поверхности карнизной доски. В некоторых случаях они крепятся прямо на стропилины. Частота расположения крюков совпадает с шагом стропильных ног. Расстояние между крюками находится в промежутке 600-900 мм. Увеличивать этот интервал довольно рискованно, так как это грозит обрушением водостоков под давлением снега.
2. Для ускорения отведения воды с поверхности крыши при креплении желоба необходимо делать определенный уклон (от 5 мм/м погонный). Для этого предусматривается вертикальное смещение при установке крюков на карнизной доске.
3. Чтобы рассчитать величину смещения, используется формула H = 0.005 x L: литерой L здесь обозначено расстояние между двумя крайними крюками.
4. Монтаж начинают с первого и последнего крюка. Их размещают с учетом высчитанного показателя смещения. Далее, натянув между ними строительный шнур, по нему производят установку остальных крюков.

Как подшить карнизы

На кровлях из металлочерепицы для этих целей рекомендуется применять металлический профиль, покрытие которого идентично с покрытием кровельного материала. Некоторые хозяева используют обычную доску, однако такое оформление заметно уступает в эстетичности предыдущему.

Перед тем, как проводить подшивку, под лобовой доской обустраивается основания из бруса: данный каркас заметно облегчает проведение работы. Также нужно обязательно предусмотреть вентиляционные зазоры между отдельными элементами подшивочного материала.

Укладка гидроизоляционного материала

Слой утеплителя нуждается в вентиляции, поэтому укладку гидроизоляционной пленки обычно проводят на контробрешетку. Ее набивают на стропилины из доски толщиной 50 мм. Для фиксации пленки на рейки удобно применять строительный степлер: окончательное крепление проводится с помощью наружной контробрешетки. Гидроизоляционный материал удобнее всего настилать вдоль стропилин, предусматривая между отдельными полотнищами перехлест от 200 мм (если крыша обладает уклоном более 30 градусов). Пологие скаты оснащаются зазорами в 250 мм.

Пленку ни в коем случае нельзя укладывать в натяжку: она должна лежать свободно. Допускается даже незначительное провисание гидроизоляции, до 15 мм. Для современных гидроизоляционных пленок с паропропускными способностями характерен высокий уровень прочности, что позволяет им выдерживать значительное давление воды. Такой материал не нуждается в наличии дополнительного зазора между утеплителем, поэтому контробрешетка в этом случае не нужна.

Сооружение обрешетки

В качестве материала для обрешетки рекомендуется использовать доску 32х100 мм. Первую от карниза перемычку делают несколько толще – 50х100 мм. Дистанция между первыми двумя перемычками выбирается в пределах 280-300 мм. Для определения общего шага обрешетки за ориентир берут размер волны металлочерепицы. Чаще всего речь идет о дистанции 35 см. Самые уязвимые участки оснащаются сплошной обрешеткой.

Речь идет о таких местах:

• Пересечение ската с внутренними углами.
• Участки прохода сквозь поверхность кровли дымоходной или вентиляционной трубы, антенны и т.п.
• Там, где находятся кровельные аксессуары – лестницы, снегозадерживающие элементы и пр.

Чтобы усилить обрешетку, обе ее стороны оформляются коньковой планкой.

Как установить карнизную планку

Местом ее монтажа выступают крепежные крюки для водостоков. Карнизная планка крепится в натяжку: в таком случае не будет возникать шум из-за сильного ветра. В качестве крепежных элементов используются саморезы, из расчета 8 штук на погонный метр.

Крепление нижних ендов и внутренних фартуков

Внутренние кровельные углы оформляются ендовами, входящими в комплект кровельных элементов. Местом крепления этой планки выступает сплошная обрешетка, с дистанцией между винтами 30 см. Стыкуются ендовы внахлест 10 см. Место выхода кирпичного дымохода оснащается внутренним фартуком: сделать это желательно до укладки металлочерепицы.

Порядок монтажа:

1. Подбирается подходящая по размеру планка примыкания.
2. Поверхность трубы оснащается штробами, для чего обычно применяют болгарку.
3. Гидроизоляционный материал выводят на поверхность дымохода, используя для приклеивания самоклеящуюся ленту.
4. Штробы заполняют силиконовым герметиком.
5. В него погружают конец планки: для ее крепления используются саморезы.
6. По периметру дымоход оснащается внутренним фартуком.
7. Сделанный «галстук» необходимо направить в ближайший водосток

Монтаж металлочерепицы — инструкция

На двухскатных крышах работу можно начинать от любого из торцов. Если работу начать справа, то это позволит проводить стыковку металлочерепицы методом перекрытия каждым следующим листом последней волны предыдущего. При движении слева следующий лист просто подсовывают под предыдущий. Наиболее проста в реализации однорядная укладка, так как стыковать металлочерепицу по длине здесь не потребуется. Чтобы избежать перекосов, вначале к обрешетке фиксируется только первый лист, а все остальные скрепляются только между собой. Уложив 4 элемента, их выравнивают по карнизной линии, после чего крепят к обрешетке.

Важно понимать, что такой способ применим только на коротких скатах. В случае с длинными скатами первые два листа укладываются, как обычно. Монтаж третьего элемента проводится над первым, а четвертого – над вторым, со стыковкой металлочерепицы по длине. Выровняв полученный блок из 4-х листов, проводят его фиксацию на каркас. Наиболее сложно оформить треугольные скаты, ведь листы в таком случае потребуют подрезки. Укладка такого ската начинается с середины, с движением влево и вправо. По достижению кровельного среза размечают лист по месту при помощи самодельного инструмента («чертка»). Размеченный лист спускают вниз и обрезают по нанесенной линии.

Точкой посадки саморезов всегда выбирается место прилегания нижнего гребня и обрешетки. В районе свесов крепежи устанавливают в каждую вторую волну, из-за значительной ветровой нагрузки. Для обеспечения плотного прилегания листов, практикуется смещение центров крепежа на 3-5 мм на участках с нахлестом.

Как крепятся коньковые и торцовые планки

Торцовая планка совмещает в себе декоративную и защитную функцию, сохраняя материал от ветровой нагрузки. Ее крепят по направлению от карниза к коньку крыши на саморезы с шагом 50 см. Стыковочный нахлест здесь – 10 см: важно добиться перекрытия верхнего гребня волны материала, иначе под кровлю попадет вода. Коньковую планку укладывают в верхней точке волны с шагом 200-300 мм. Под нее обычно укладывают уплотнитель.

Верхние ендовы и наружные фартуки

При помощи верхних ендов осуществляется отвод воды со стыков соседних скатов. Проводя их крепление, важно избегать попадания самореза в центр нижней ендовы: это приводит к нарушению гидроизоляции. Место выхода дымохода оформляется внешним фартуком, монтаж которого проводится точно так же, как нижнего.

Аксессуары и их стыковка на кровле

Кровля обычно оснащается снегозадерживающими элементами, предотвращающими внезапное обрушение снеговых масс при наступлении оттепели. Места их монтажа обозначаются в проектной документации: под ними необходимо устанавливать дополнительные планки. Как гласят строительные нормы, снегозадержатели крепятся под второй волной от низа. Длинные кровли потребуют обустройства нескольких рядов этих приспособлений.

Вывод через кровельную поверхность вентиляционных труб осуществляется благодаря готовым проходам, обеспечивающим максимальную герметичность по линии прилегания. Данные элементы тонируются в цвет кровельного материала, что обеспечивает их полную незаметность.

Установка водостока

Перед тем, как класть металлочерепицу, карнизная планка или стропилины оснащаются длинными крюками для фиксации водоотводного желоба. В противном случае придется использовать компактные крюки, прикручивая их к лобовой доске. Это не самый лучший вариант монтажа водостоков под металлочерепицу, заметно уступающий в надежности первому. Установка водосточных воронок проводится из расчета 1 шт/120 м2 кровли.

Советы по эксплуатации кровли из металлочерепицы

Существует несколько рекомендаций, которые позволят продлить срок службы нового покрытия:

• Если в процессе укладки металлические листы были поцарапаны, места повреждений нужно обязательно закрасить.
• Через 3 месяца после монтажа проводится подтяжка саморезов.
• Чистить кровлю рекомендуется два раза в год, убирая с ее поверхности опавшие листья и другой мусор. В качестве уборочного инструмента необходимо использовать мягкую щетку или струю воды.

МЕТАЛЛИЧЕСКАЯ ПРОФИЛИРОВАННАЯ КРОВЛЯ ИНСТРУКЦИИ ПО УСТАНОВКЕ

Оцените этот пост

Это особенно верно, поскольку впадины и вздутия гофрированного металла бывают разной ширины и формы. В большинстве случаев гофрированная металлическая кровля создаст деревенский дизайн, который идеально подходит для сада или патио.

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ МЕТАЛЛИЧЕСКОЙ КРОВЛИ

Для выполнения этого проекта «Сделай сам» потребуются следующие предметы:

• перчатки и защитные очки
• молоток
• Рулетка
• Металлические панели (жесть или оцинкованная сталь)
• Краска и кисть (необязательно)
• Полиуретановый герметик
• Пик Ридж
• кровельный цемент
• Рубероид
• Кровельные гвозди
• кровельные скобы
• Отвертка
• Степлер
• универсальный нож
• Шайбы и винты

ИНСТРУКЦИЯ ПО МОНТАЖУ МЕТАЛЛИЧЕСКОЙ ПРОФИЛИРОВАННОЙ КРЫШИ

Следуя приведенным ниже 10 простым инструкциям, вы сможете установить крышу из профнастила на свой гараж или сарай.

ШАГ 1: ИЗМЕРЬТЕ КРЫШУ

Не поднимаясь на саму крышу, вы можете получить измерения, просто измерив длину и ширину крыши, а затем перемножив их. Если крыша имеет козырек, то вам нужно будет получить размеры обеих сторон крыши.

Также помните

Вам потребуется немного больше материала, чем отмерено, из-за необходимости перекрытия на крыше. Предлагаемый нахлест для крыши составляет 4 дюйма.

ШАГ 2: КУПИТЬ МЕТАЛЛИЧЕСКИЕ ПАНЕЛИ

В зависимости от площади крыши можно использовать панели разных размеров. Вы можете либо купить большие металлические панели длиной до 32 футов, а затем обрезать их до нужного размера, либо вы можете приобрести предварительно нарезанные металлические панели в магазине товаров для дома, длина которых может составлять всего 10 или 12 футов.

Если вам нужно разрезать листы, вы можете использовать угловую шлифовальную машину, пилу или ножницы по металлу.



ЭТАП 3: УКЛАДКА ТОЙЛЯ

Рубероид предназначен для создания изоляционного слоя. Если вы устанавливаете металлическую крышу на такую ​​конструкцию, как покрытие патио, вам может не понадобиться этот изоляционный слой. (Вместо этого вы можете просто прикрепить металлическую крышу непосредственно к деревянным балкам.) Обрежьте кровельный толь по размеру канцелярским ножом.

Рубероид укладывается горизонтально вдоль фанерного настила крыши. Прикрепите толь с помощью кровельных скоб. Убедитесь, что вы перекрываете каждый слой не менее чем на 4 дюйма.

ШАГ 4: УКЛАДИТЕ И ЗАКРЕПИТЕ ПЕРВУЮ МЕТАЛЛИЧЕСКУЮ ПАНЕЛЬ

При укладке металла вам нужно будет начать с нижнего угла крыши и двигаться поперек. После того, как вы закончите каждый ряд панелей, вам нужно будет начать новый ряд, который перекрывает старый ряд как минимум на 4 дюйма.

Вы можете думать об этом процессе как о движении по нижней части крыши, а затем постепенно поднимаясь все выше и выше, пока не достигнете пика.



Когда вы начнете с первой металлической панели, расположите ее так, чтобы она выступала за край не менее чем на 4 дюйма. Теперь наденьте шайбу на 1 ½-дюймовый шуруп для дерева и с помощью отвертки прикрепите его к фанере крыши.

Как правило, вам нужно, чтобы он был достаточно тугим, чтобы удерживать его на месте, но не настолько, чтобы на металле образовались ямочки. Затем добавьте винты примерно через каждые 8 ​​дюймов вдоль внешнего края и нижней части панели.

ШАГ 5: ВЫПОЛНИТЕ ПЕРВЫЙ РЯД

Когда придет время укладывать еще одну металлическую панель, перекройте предыдущую часть хотя бы на один закругленный гофр. Это поможет защитить крышу от непогоды. Вверните винты в перекрывающийся край и нижнюю часть каждого последующего листа.

Для последней панели в каждом ряду вам, возможно, придется обрезать ее по размеру, помня о необходимости нахлеста. Для этого можно использовать пилу или ножницы по металлу.



ШАГ 6: ОТДЕЛКА ПЕРВОЙ СТОРОНЫ КРЫШИ

Начинайте следующий ряд над последней панелью предыдущего ряда. Перекройте ряд ниже на 4 дюйма. Повторите процесс, чтобы закончить первую сторону крыши.

ШАГ 7: УКЛАДИТЕ И ЗАКРЕПИТЕ МЕТАЛЛИЧЕСКИЕ ПАНЕЛИ С ДРУГОЙ СТОРОНЫ

Затем вам нужно будет повторить этот процесс с другой стороны остроконечной крыши.

ШАГ 8: ПРИКРЕПИТЕ ЗАКОНЧИК КОНЬКА

Завершите верх, добавив остроконечный выступ, форма которого напоминает вашу крышу. Положите этот козырек на место на верхней части крыши, перекрывая нижний ряд металла. Закрепите его шайбами ​​и винтами, как вы делали с металлическими листами.

ШАГ 9: ЗАПЕЧАТАЙТЕ ШВЫ КРЫШИ

Здесь вы возьмете кровельный клей или кровельный герметик и убедитесь, что нет открытых швов. Затем вам нужно будет дать цементу или герметику высохнуть в течение как минимум 12 часов.



ШАГ 10: ПОКРАСКА КРЫШИ

Чтобы сделать вашу металлическую крышу еще более долговечной, вы можете покрасить ее прозрачным полиуретановым герметиком. Вы можете использовать для этого кисть, хотя некоторые люди предпочитают использовать краскопульт для большой площади крыши.

БЕЗОПАСНОСТЬ ПРИ УСТАНОВКЕ ГОФРИРОВАННОЙ МЕТАЛЛИЧЕСКОЙ КРЫШИ

Всегда надевайте плотные перчатки и защитные очки при работе с этим проектом по установке крыши. Кроме того, никогда не стойте прямо на крыше, так как это может привести к образованию вмятин на крыше.

ВЫВОДЫ

Кровля из гофрированного металла может быть удобным и относительно доступным способом обеспечения защиты без необходимости установки металлической черепицы. Кроме того, кровля из профнастила отличается высокой прочностью и прослужит десятилетиями. Чтобы узнать больше о долговечности вашей крыши, узнайте, как долго служит металлическая крыша.

Когда вы решите установить кровлю из гофрированного металла, вам просто нужно убедиться, что у вас есть подходящие материалы. Принимая меры для правильной установки металла и следя за тем, чтобы между каждым рядом было много нахлеста, вы обеспечите большой срок службы своей новой гофрированной металлической крыши.

Инструкции по установке специальной плитки и металла WeatherLock®

Перейти к основному содержанию

Продукция

Дизайн

Гарантия

Подрядчики

Назад

Планирование вашей крыши

Кровля своими руками 101Постройте свою крышуКак рассчитать вентиляциюКак повысить привлекательность бордюров с помощью черепицы серии ColorDuration®

Повреждение крыши

Повреждения от ураганаКак обнаружить протечку в крышеПризнаки повреждения крышиПризнаки того, что вам нужна новая крышаЛедовая запруда

Наем подрядчика

Выбор подрядчикаКонтрольный список подрядчиковФинансирование вашей крышиRe-Roof 101: чего ожидать

Кровельный блог

Просмотреть все статьиПостройте свою крышу

Назад

Опоясывающий лишай

Просмотреть все гонты Черепица серии Duration® Черепица Oakridge®

Вдохновитесь

Примерьте новую крышуПлиты в стиле гонта Постройте свою крышу 2023 Черепица Цвет годаДизайн и вдохновение

Начало работы

Финансирование вашей крышиНайти подрядчикаИнструкции по установке

Составные части Исследуйте компоненты

Вальмовая и коньковая черепица Стартовая черепица Изделия с малым уклоном Ледяной и водяной барьерСинтетическая подложкаПриточная вентиляцияВытяжная вентиляцияTitanium® и RhinoRoof®

Расширенные возможности

Технология SureNail® Эффективность зоны прибивания StreakGuard™ Защита от водорослейCOOL Энергоэффективность крыши

Кровельная система

Анатомия крыши

Кровельная система Total Protection®

Total Protection — это больше, чем галька.

Спина

Информация о гарантии

Обзор гарантииЧасто задаваемые вопросыГарантийные документы

Управление гарантией

Регистрация гарантииПередача гарантииПодать заявку

Назад

Для домовладельцев

Найти подрядчикаВыбор подходящего подрядчикаПостроить свою крышу

Для профессионалов

OCConnectProSell RegistrationВиджеты веб-сайтаСобытия для подрядчиковБиблиотека документовГде купитьКалькулятор вентиляцииПроизводительность зоны приклеиванияПрисоединяйтесь к нашей программе вознагражденийИнструменты для подрядчиков при COVID-19Инструкции по установке

Сеть подрядчиков

Сеть подрядчиков по кровельным работам Owens Corning вознаграждает подрядчиков за предоставление домовладельцам положительного опыта использования нашей продукции.
