Подключение терморегулятора к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс. Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома. В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой. Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

• в непосредственной близости возле обогревателей;
• в местах, где есть сквозняк;
• в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

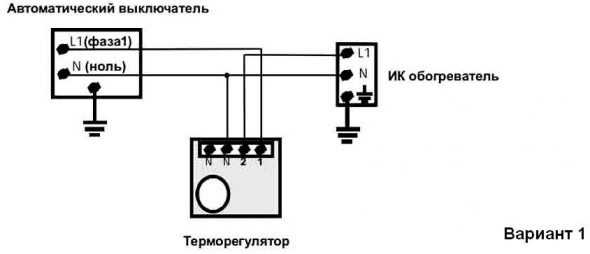

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

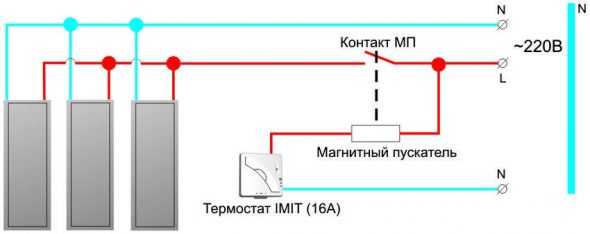

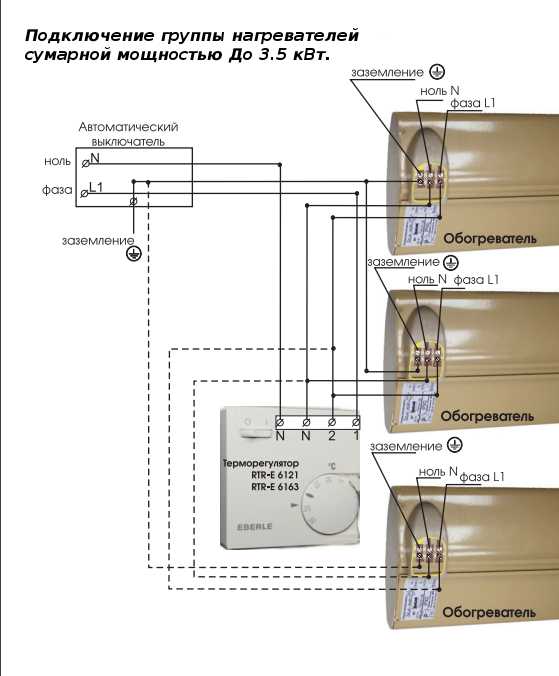

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры. Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Наверняка вы не знаете:

samelectrik.ru

Как подключить термостат к газовому котлу

В устройстве всех настенных и некоторых современных напольных газовых котлов предусмотрено подключение термостата или программатора. Эти устройства помогают автоматически регулировать температуру в доме или включать и выключать котел в заданное время.

Котлы с механическим управлением не имеют возможности подключения электронного термостата.

Чаще всего возникает необходимость поддерживания необходимой температуры воздуха в помещении без вмешательства человека. Для этой цели используется комнатный термостат. В статье мы расскажем о принципе работы этого устройства и объясним, как подключить термостат к газовому котлу.

Преимущества использования устройства

Если уже говорить о преимуществах, то опишем разницу работы котла с термостатом и без него.

Без термостата

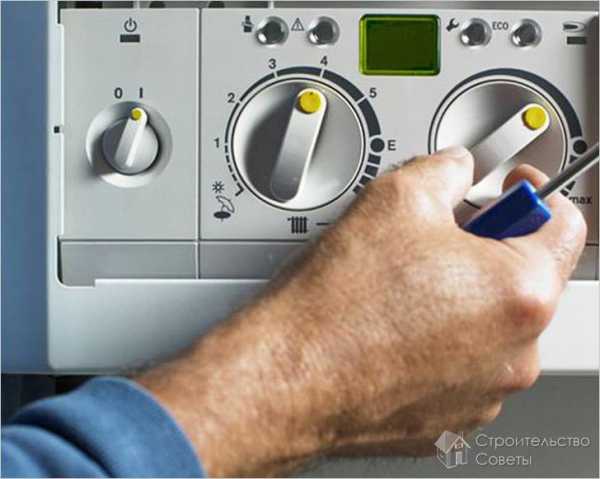

Как работает котел в обычном режиме? Мы выставляем ручкой управления нужную температуру и наслаждаемся теплом. Но что происходит, когда на улице похолодало? В помещении тоже понижается температура. Вроде ничего страшного – пошел и выставил на котле другой температурный режим. Стало жарко – уменьшил, и котел продолжает работать, включаясь и выключаясь.

С термостатом

Теперь давайте представим, как работает котел с подключенным к нему электронным термостатом. Котел будет греть теплоноситель, пока температура помещения не достигнет заданной температуры и только после этого выключится. Он не включится до тех пор, пока температура воздуха не опустится ниже заданного предела. Затем процесс вновь повторяется.

Преимущества

Установив даже самый примитивный термостат, можно сэкономить от 15 до 30% газа.

Сама по себе автоматизация процесса обогрева помещения уже является весомым преимуществом, но можно выделить еще некоторые моменты:

• Котел не будет включаться, если в дневное время года солнечные лучи прогревают помещение и в нем поддерживается нужная температура.
• В помещении присутствует много людей и из-за них температура воздуха не опускается.
• Автоматика котла меньше изнашивается, так как реже происходят включения.
• В помещении не возникает большого перепада температур, так как минимальный порог срабатывания термостата может составлять 0,25°C.
• Возможность изменения настроек.
• После выключения котла циркуляционный насос работает еще некоторое время, предотвращая закипание теплоносителя, и не включается до тех пор, пока котел не начнет работать.
• С настройками справится любой человек.

Если говорить о недостатках, то можно выделить только один – в беспроводном термостате периодически нужно менять батарейки, запас которых всегда должен быть под рукой.

Даже такого краткого обзора вполне достаточно для того, чтобы понять, что приобретение и установка термостата это мудрое вложение средств, которые с лихвой окупятся за короткий промежуток времени.

Выбор прибора

К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.

Выносной термостат может быть проводным или беспроводным.

• Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
• Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение. Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
• Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.

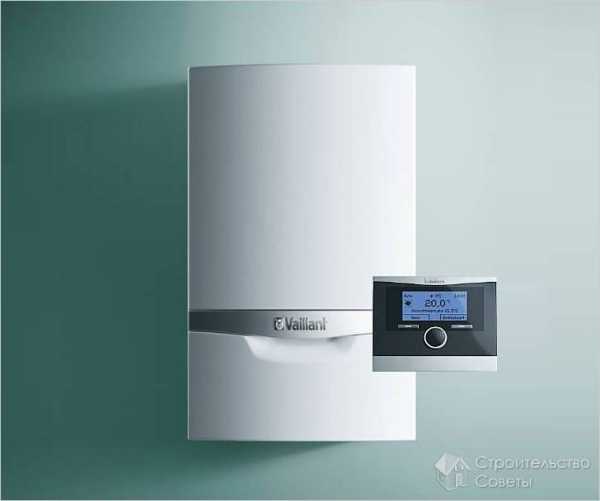

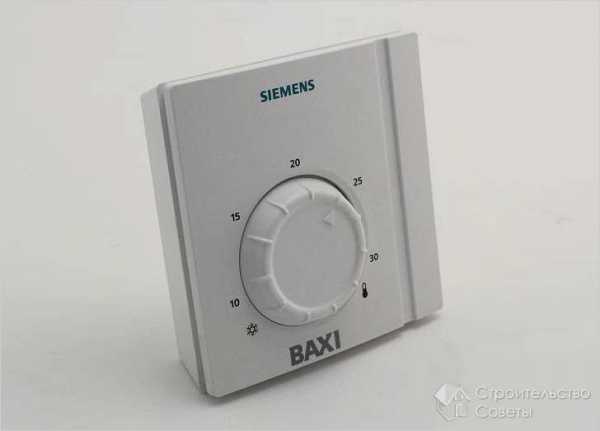

Котел и термостат одной фирмы

Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.

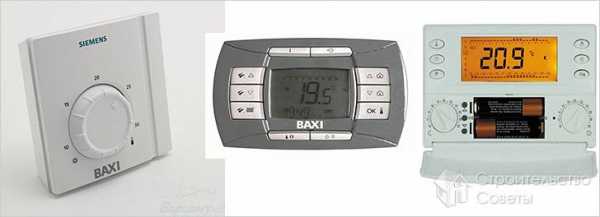

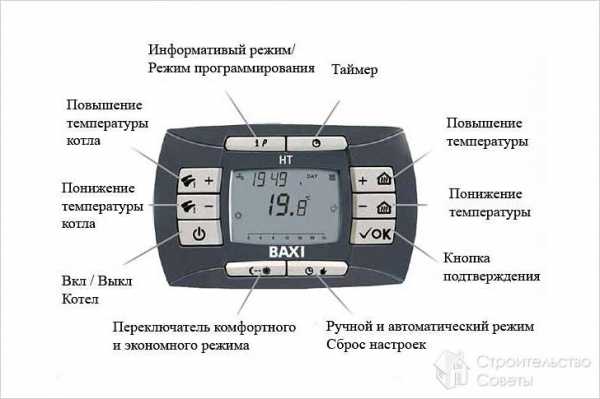

Бакси

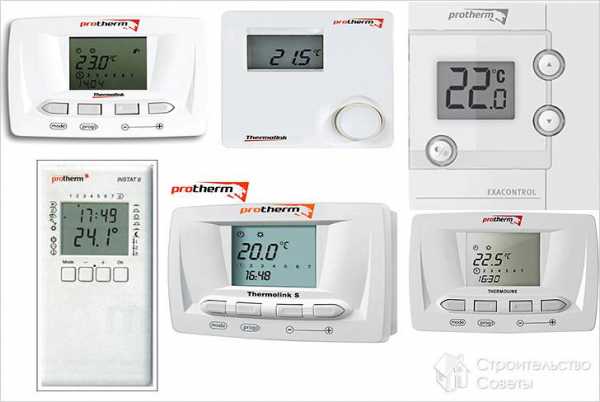

Протерм

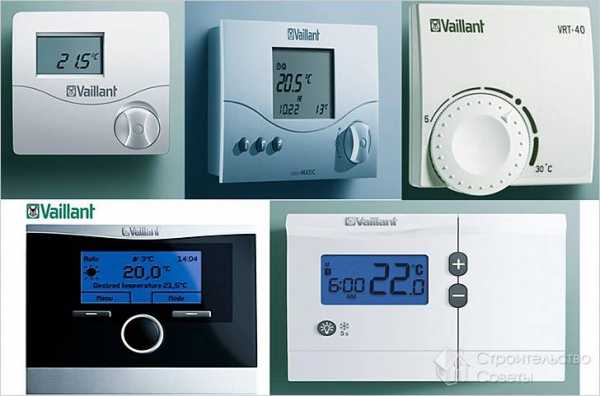

Вайлант

Способ регулировки

Органы управления могут быть:

• в виде кнопок, а все данные отображаются на электронном табло;

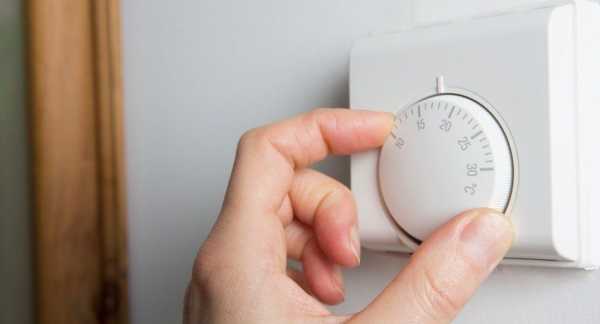

• механическое управление подразумевает наличие регулятора с нанесенными на него показателями.

Функции

Термостаты могут быть простыми или многофункциональными.

• Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.

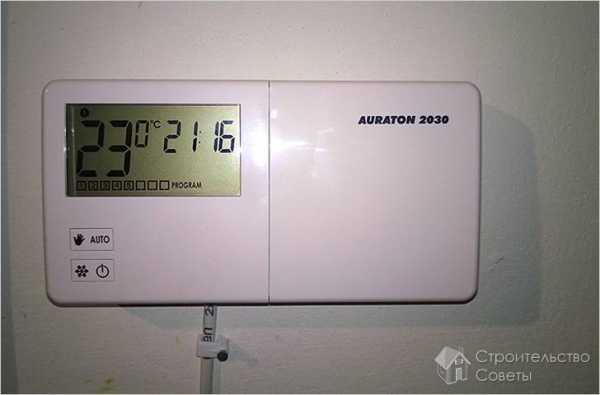

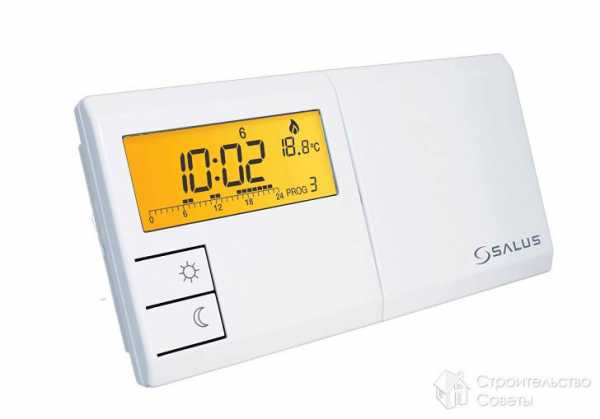

• Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
• Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.

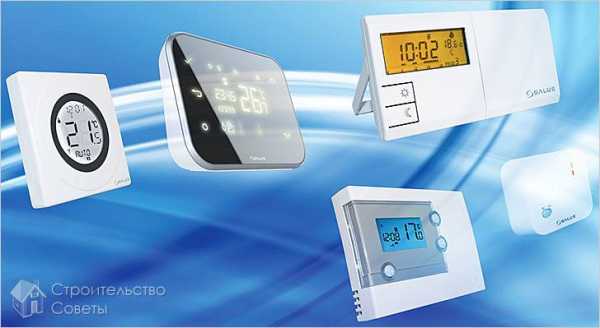

О производителях

Большой популярностью пользуются термодатчики производителей IMIT и Siemens. Они отличаются не только функциональностью, но и способом подключения. Вполне понятно, что более функциональные модели стоят дороже. Чтобы было более понятно, мы сделали сравнительный анализ, результаты которого вы можете увидеть в приведенной ниже таблице.

Стоимость изделия приведена в рублях, но только для сравнительного анализа. Так как цены постоянно меняются, то на момент покупки точные данные можно получить на сайте производителя или в компании, занимающейся реализацией.

Установка и подключение

И вот, когда оборудование выбрано и приобретено, можно приступать к его установке. Вначале рассмотрим рекомендации по размещению датчика.

Выбираем место для датчика

От того, где будет размещен датчик, зависит правильность и эффективность работы всей отопительной системы, поэтому нужно учесть следующие правила:

• Рекомендуемая установка датчиком над полом – 1,5 м. Все мы знаем, что помещение нагревается неравномерно при любой отопительной системе, будь то классическая система или теплый пол. Если пренебречь этим правилом, то датчик будет управлять котлом в другом температурном режиме.
• Не рекомендуется прикреплять датчик к внешней стене, так как она всегда более холодная, нежели стены внутри помещения.
• Датчик не нужно устанавливать в глухом месте или прятать за какими-либо предметами – возле него должен свободно циркулировать воздух. Но нужно остерегаться и другой крайности – прибор не должен находиться в зоне действия сквозняков.
• Место для установки прибора не должно быть возле нагревательных приборов или возле кондиционера, окон и входных дверей. На него не должны попадать прямые солнечные лучи.

Такое обилие ограничений и предписаний может показаться чересчур уж большим, на самом же деле здесь ничего сложного нет, просто об этом нужно помнить, выбирая место для датчика термостата.

Приступаем к подключению

В первую очередь нужно отключить котел от электропитания, чтобы обезопасить себя и электронику котла при выполнении работ.

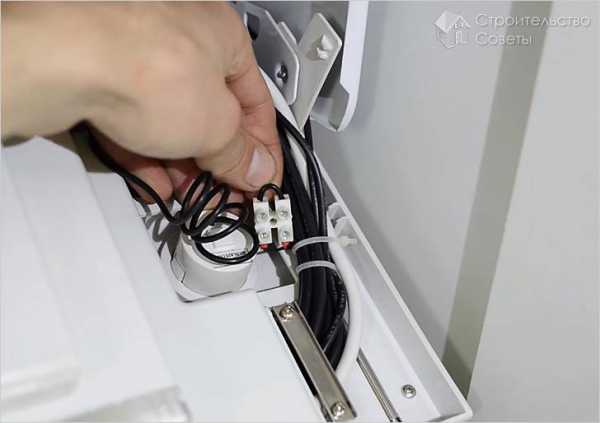

Если блок управления будет установлен внутри котла, то нужно найти для него подходящее место. Если есть такая необходимость, то можно воспользоваться для монтажа блока установочной коробкой.

Для того чтобы подключить блок управления к котлу, не нужны особые знания, но придется разобраться в схеме.

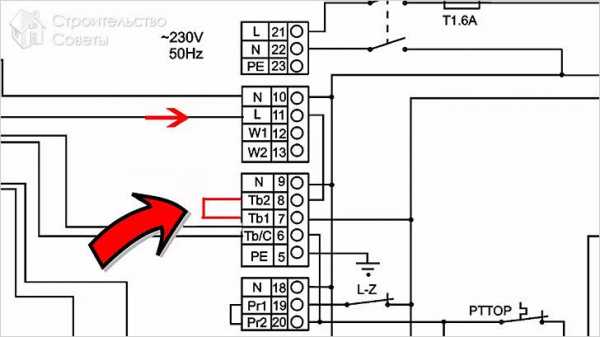

Красной стрелкой показан путь тока по цепи. Входя в контакт L, он проходит по плате и выходит из нее через контакт Tb2, в котором установлена перемычка, соединяющая его с контактом Tb1. Через этот контакт ток возвращается в плату и управляет работой котла, включая или выключая его.

Теперь нужно скачать с интернета схему вашего котла и проверить, есть ли в нем возможность подключения термостата. Если вы нашли на ней надпись «Комнатный термостат» (в разных моделях котлов название может несколько отличаться), значит, есть возможность подключения термостата.

Если у вас напольный котел, то такую проверку нужно выполнить до приобретения термостата.

Вернемся к перемычке, установленной между контактами Tb1 и Tb2. Во многих котлах она находится на отдельно выведенной колодке (фото выше), но в некоторых моделях ее придется искать на плате.

Открутив винты, держащие перемычку, ее нужно вытянуть, а вместо нее прикрутить провод 0,75 м², который будет соединять плату котла с блоком управления термостата (или с проводным термостатом). Как видим, на схеме контакты термостата разомкнуты.

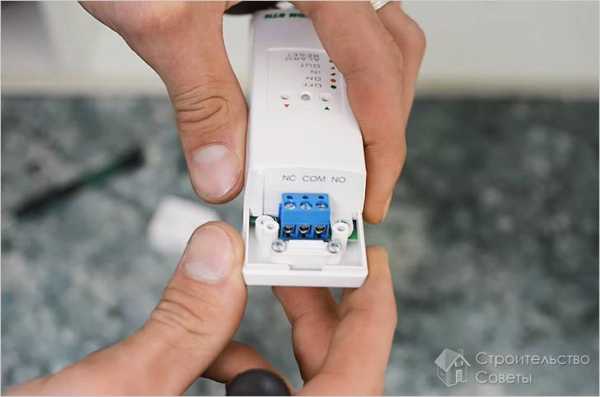

Согласно схеме термостата, нам понадобится пара нормально разомкнутых контактов – это COM и NO. Обычно именно такая маркировка присутствует на подключаемом блоке.

Если на блоке другая маркировка или она отсутствует вовсе, то контакты можно проверит тестером. Один электрод прижимается к среднему контакту, а вторым по очереди проверяются боковые. Нам нужна пара разомкнутых контактов.

В зависимости от конструкции, блок подключается к сети или в него вставляются батарейки.

Регулировка

Нужно проверить как ведет себя термостат. Для этого на нем выставляются определенные параметры, и смотрите, как реагирует котел на посылаемые термостатом команды. Если всё в порядке, то можно выполнить окончательную настройку. Как это сделать описано в паспорте изделия.

Некоторые советы

Чтобы система работала правильно и безотказно, примите во внимание следующие рекомендации:

• Если вы работаете по сменам, то лучше приобрести программируемый термостат и отрегулировать его так, чтобы во время вашего отсутствия в помещении поддерживалась минимально допустимая температура.
• Уезжая отдыхать или надолго отлучаясь из дома, переведите отопление в экономичный режим, и на всякий случай установите в прибор свежие батарейки.
• Не дожидайтесь пока батарейки станут непригодными – меняйте их заранее.
• Подключайте котел и блок управления через стабилизатор.

Эпилог

Терморегулятор облегчит вашу жизнь, а установив его своими руками, вы немало сэкономите и будете знать, что с ним делать в случае поломки. Надеемся, что эта статья послужит для вас хорошим руководством.

Видео

В этом видео показано, как выполняется подключение к котлу комнатного термостата или программатора:

Посмотрите видео о монтаже термостата-программатора T-Control для совместной работы с газовым котлом Аристон:

www.stroitelstvosovety.ru

Как подключить терморегулятор к инфракрасному обогревателю

Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

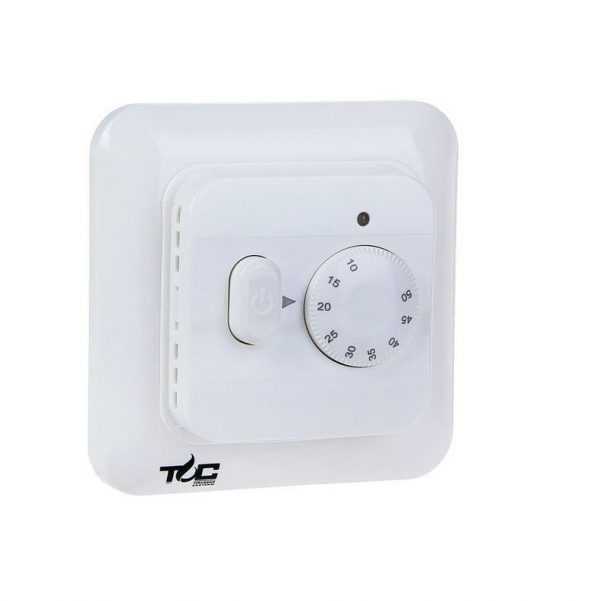

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

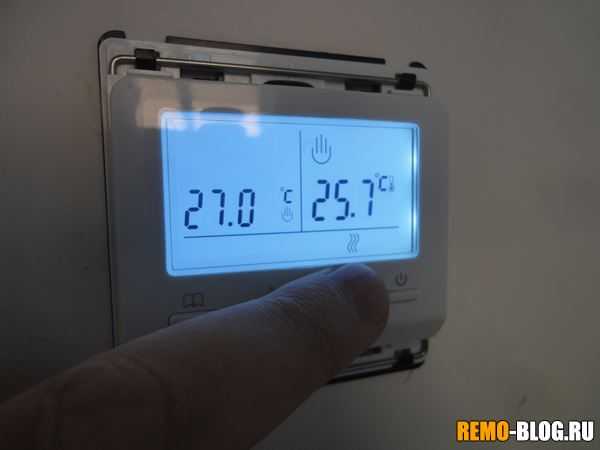

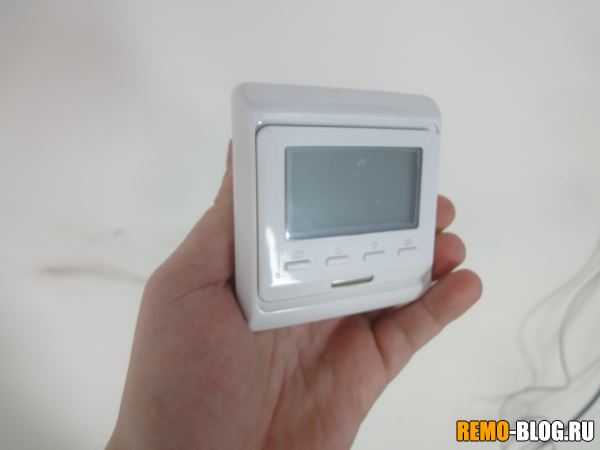

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Видео: особенности выбора терморегулятора для инфракрасного обогревателя

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

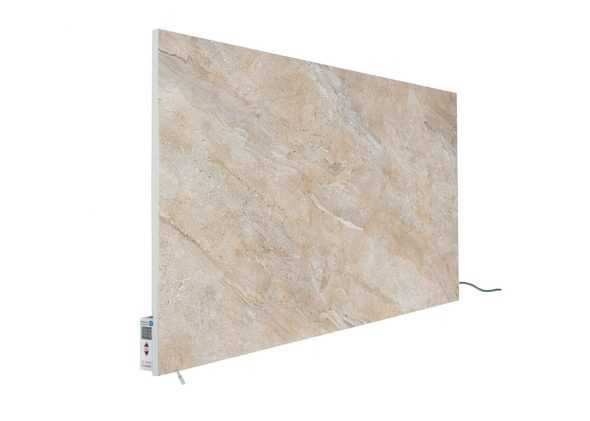

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

• в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;

  Соединить один обогреватель с регулятором можно с помощью проводов

• параллельное соединение используется для подключения одного регулятора к двум инфракрасным устройствам. Одну пару проводов соединяют с термоуправляющим прибором, а от него осуществляется разводка на два обогревателя;

  Подключение двух обогревателей требует выполнения разводки от термостата

• сложен метод соединения одного терморегулятора сразу с несколькими бытовыми обогревателями. В таком случае не существует универсальной схемы, но её можно продумать индивидуально с учётом особенностей приборов. При этом используют магнитный пускатель. Существуют готовые комплекты, в которые входят обогреватель, провода, магнитный пускатель. Важно помнить, что от правильного соединения и расчёта зависит безопасная эксплуатация оборудования.

  При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

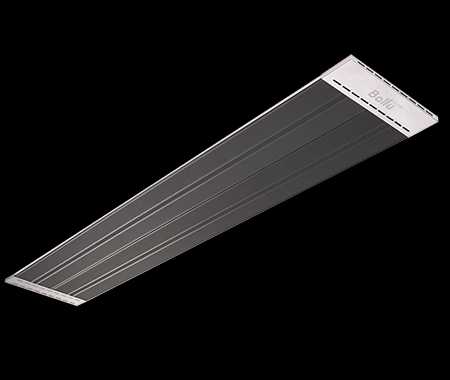

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

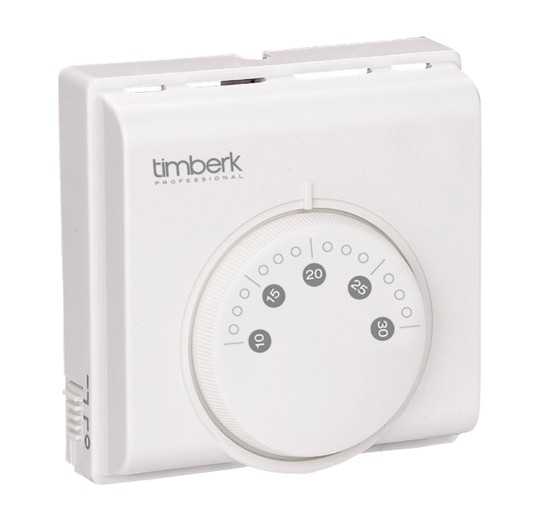

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

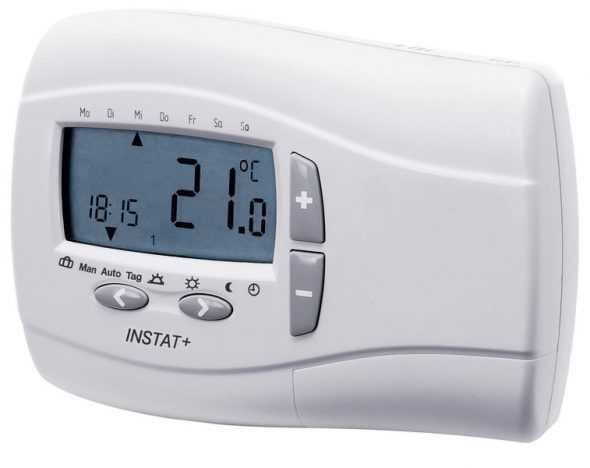

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Рекомендации по правильной установке

Универсальные и простые правила подключения приборов контроля к инфракрасным панелям следует соблюдать для безопасной и бесперебойной работы техники. Основные советы по установке и размещению элементов выражены в следующем:

• в каждое отапливаемое инфракрасным обогревателем помещением можно установить один термостат;
• монтаж датчика может проводиться на поверхности инфракрасной панели, но между ними необходима установка теплоотражающего экрана;
• потолочные обогреватели, оснащённые контролирующим датчиком, не обладают мощностью более 3 кВт;
• рекомендуется устанавливать регуляторы на высоте 1,5 м от уровня пола.

Регулятор на инфракрасной панели имеет лаконичный дизайн и не портит интерьер помещения

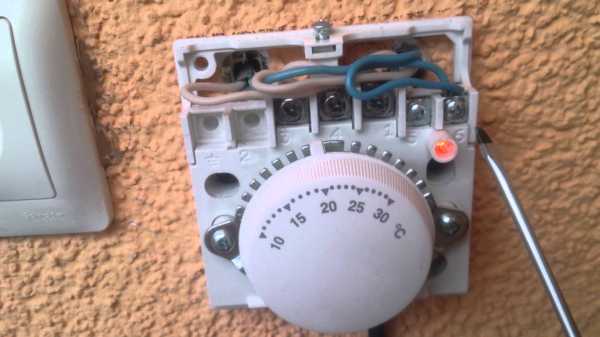

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

Оцените статью: Поделитесь с друзьями!

postroika.biz

как подключить к инфракрасному обогревателю, Ballu BMT 1 с датчиком

Терморегулятор позволяет поддерживать комфортные условия в помещенииРост цен на поставки электроэнергии, заставляет многих экономить различными способами. Особенно это необходимо в холодное время года, когда в качестве дополнительного источника тепла, используют различные нагреватели воздуха. Для поддержания комфортных условий в помещении, лучше всего использовать терморегулятор.

Как выбрать подходящий терморегулятор

Осуществлять управление бытовыми электрическими нагревателями и поддерживать необходимый микроклимат в помещении, позволяют термодатчики. Данные устройства разделять на два основных вида.

Виды терморегуляторов:

• Механический;
• Программируемый.

В настоящее время, самыми простейшими моделями, и наиболее часто применяемыми, являются механические устройства. Стоит отметить, что при схожести по принципу действия, и устройству, данные термостаты могут отличаться качеством материалов, используемых для их изготовления.

Механические термостаты, применяются для установки на стену. При этом могут отличаться видом установки (врезные и накладные модели). Из этого следует, что данные термостаты, есть возможность подключить к любому типу электропроводки.

Терморегуляторы бывают нескольких видов

Диапазон рабочих температур для механических терморегуляторов, варьируется в пределах от +5 до + 30⁰С. Элементами управления в данных устройствах, являются механический регулятор, посредством которого выставляется необходимый уровень температуры воздуха и кнопка для включения и выключения термостата.

Обратите внимание! Размеры механических регуляторов, не превышают размеры розеток или выключателей, что позволяет отлично вписываться в интерьер.

Самым усовершенствованным видом регуляторов температуры, являются программируемые модели. Расширенный диапазон регулировки температуры, позволяет расширить возможности использования данного устройства.

Программируемые модели, способны следить как за температурой воздуха в помещении, так и за температурой нагревательного устройства, что дополнительно является противопожарной защитой.

Подключение терморегулятора к инфракрасному обогревателю

Для качественной и продолжительной работы различных электроустройств, необходимо не только правильно осуществить их выбор, но и произвести правильное подключение.

Особенности подключения:

• Не устанавливайте регулятор близко к обогревателю;
• Недопустима установка в помещении со сквозняком;
• Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен.

В первую очередь, при осуществлении электромонтажных работ, необходимо ознакомиться с инструкцией, в которой подробно расписано какие проводники лучше использовать для подключения и схемы.

Обратите внимание! В большинстве случаев, для подключения терморегуляторов, используют кабель ПВС, с жилами 2,5 мм².

Стоит отметить, что подключить устройство для нагрева воздуха в помещении и терморегулятор, лучше всего при помощи отдельного кабеля, который запитывается непосредственно в распределительном щитке.

Монтаж устройства в области инфракрасного излучения от элементов нагревательного устройства запрещен

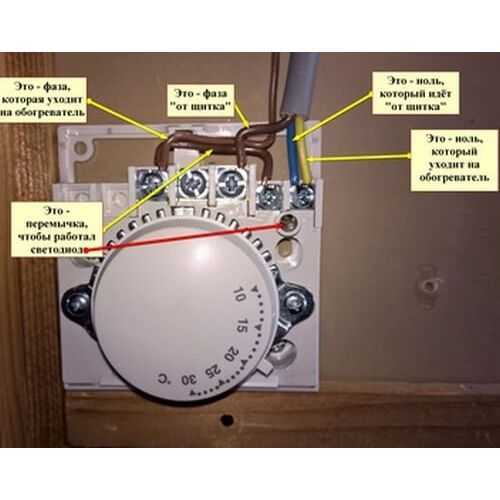

Схема подключения выглядит следующим образом. Фазный и нулевой проводники питающего кабеля, подключаются к клеммам с маркировкой (L – фаза, N – ноль). Провод, идущий от терморегулятора к устройству, подключается к клеммам с маркировкой (L – 1 и N – 1).

При подключении обогревателя, важно правильно подключить заземляющий проводник, который подключается непосредственно к нагревателю. Правилами ПУЭ прописано, что недопустим разрыв заземляющей цепи. Поэтому, заземляющие провода устройства и питающего кабеля, соединяются специальным клеммником.

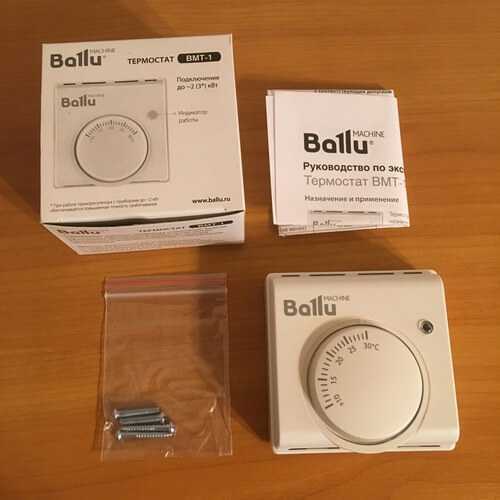

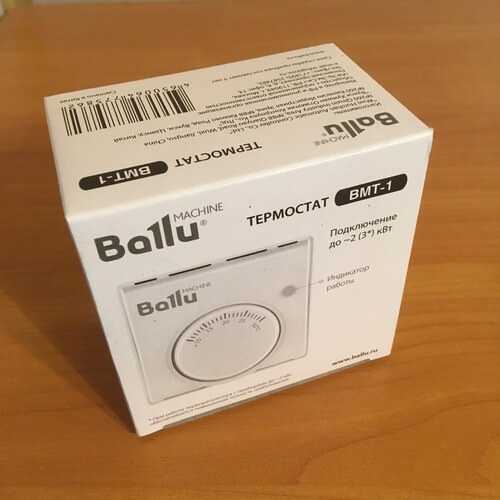

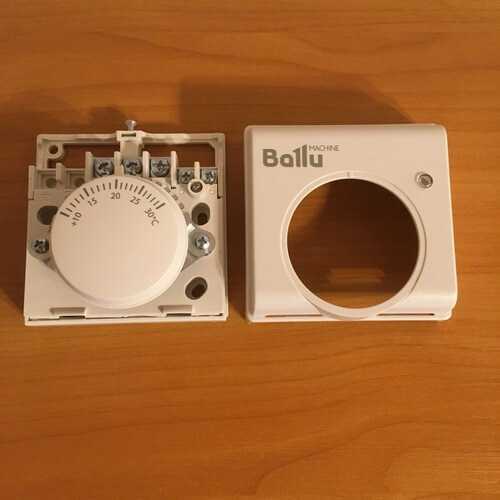

Терморегулятор Ballu BMT 1: как подключить

Самым распространенным и известным многим, является терморегулятор с датчиком температуры воздуха Ballu BMT 1. Он отлично зарекомендовал себя в работе.

Последовательность работ:

В первую очередь, необходимо выбрать место для установки обогревателя. После этого, можно приступать к прокладке проводов. Для обеспечения пожарной безопасности, следует выбрать провод сечением не менее 2,5 мм².

Обратите внимание! Данный терморегулятор, подходит для подключения к проводке открытого и скрытого типа.

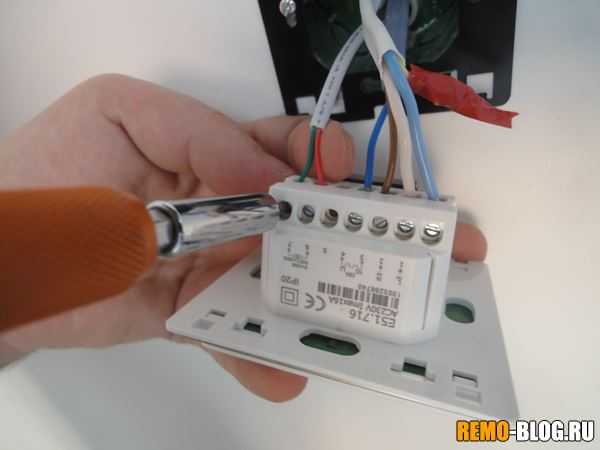

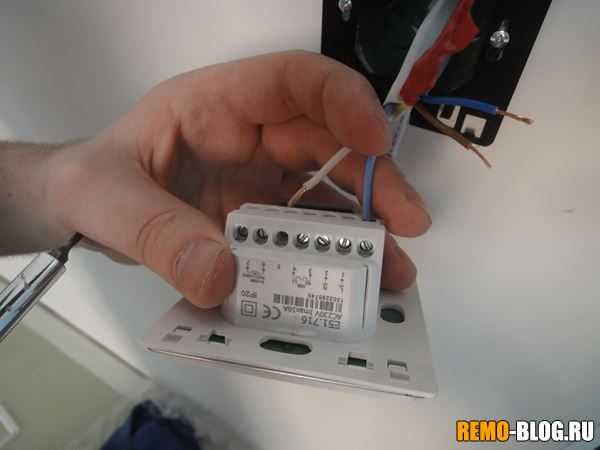

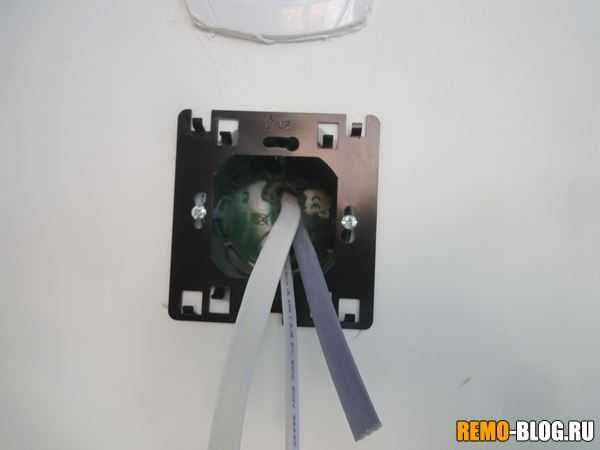

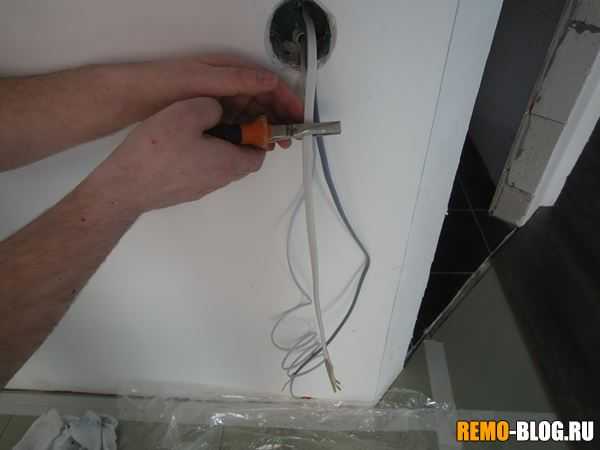

Проложив кабели, устанавливаем терморегулятор. Далее производим подключение устройства. Для этого, необходимо разобраться со схемой, так как многим совершенно непонятно как правильно устройство подключать.

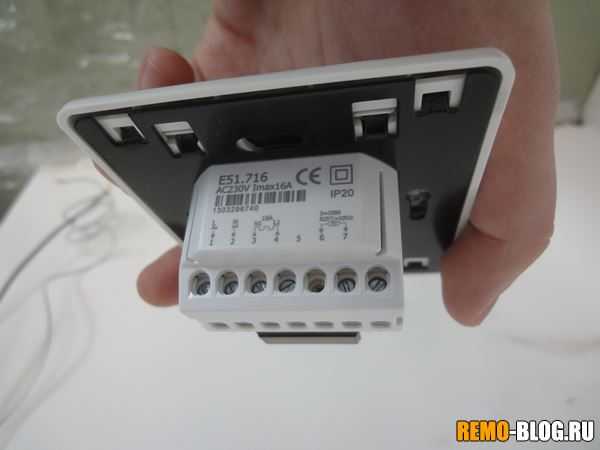

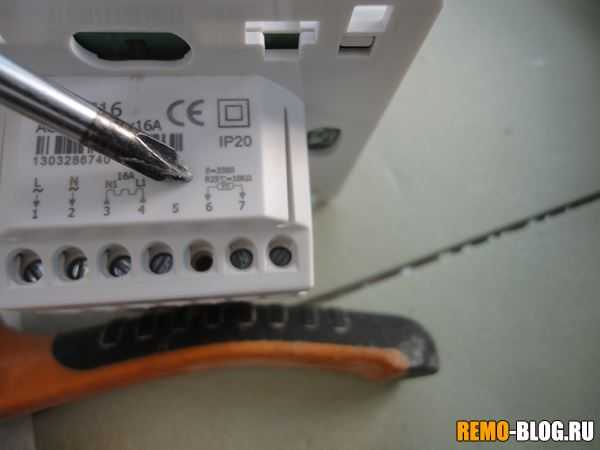

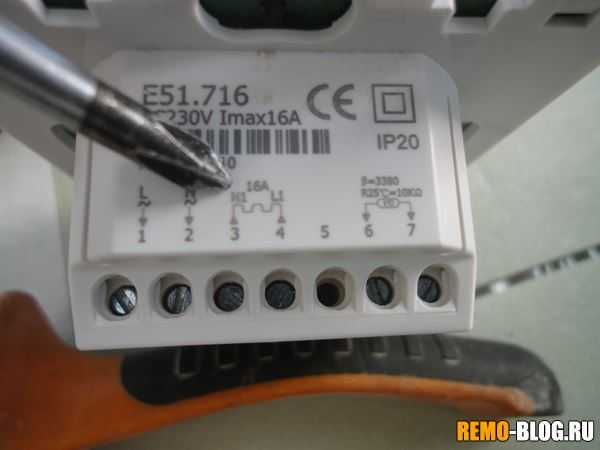

С лева направо, клеммы регулятора маркируются (3, 4, 1, 5, 6). К клемме под номером (1), подключаем питающий фазный провод. Подключения нулевых проводов, осуществляем посредством клеммы под номером (6). Рабочий ноль и ноль устройства, подключаются на одну клемму.

Терморегулятор с датчиком температуры воздуха Ballu BMT 1 подключается довольно просто

После этого, от клеммы под номером (3), необходимо сделать перемычку, на клемму (5).Данной перемычкой, подключается индикация устройства. К клемме (4), подключается фазный провод, уходящий к нагревательному устройству.

Для того чтобы не запутаться при подключении, необходимо знать и цветовую маркировку проводов. Фазный провод (белый или коричневый), нулевой (синий), заземление (желто – зеленый). Стоит отметить, что данная схема подойдет чтобы подключить терморегулятор F2000.

Механический термостат ВМТ 1: правила эксплуатации

Данное устройство, предназначено для управления работой электрического нагревательного оборудования. Регулятор используется для коммерческого и бытового использования.

Правила использования:

• Правильный монтаж;
• Эксплуатация;
• Обслуживание.

Устройство, предназначено для монтажа на стену. Рекомендуемая высота установки не менее 1,5 метра от поверхности пола. Для осуществления корректной регулировки температуры воздуха в помещении, не рекомендуется устанавливать устройство в непосредственной близости от дверей и окон.

Монтаж устройства, должен производиться только квалифицированным электриком. Это позволит подключить регулятор правильно, что не приведет к выходу из строя дорогостоящего электрооборудования.

Обратите внимание! Установку и подключение регулятора, производите, соблюдая правила техники безопасности.

Обслуживание регулятора, необходимо производить только при отсутствии напряжения в электросети. Стоит отметить, что качество соединения проводников с клеммами, производится не менее одного раза в год.

Важно понимать, что перед монтажом устройства, необходимо осмотреть терморегулятор на предмет сколов или трещин на корпусе устройства. Использовать регулятор рекомендуется только с исправным оборудованием.

Схема подключения терморегулятора (видео)

Используя данную информацию, вы легко сможете не только подобрать терморегулятор и подключить ваш электрический нагревательный прибор к электросети, но и обеспечить правильное использование и обслуживание устройства.

Добавить комментарий

6watt.ru

Схема подключения инфракрасного обогревателя через терморегулятор: возможная разводка проводов

Подключение терморегулятора

Современные технологии управления собственным жилищем позволяют не только получить «умный дом», но и прилично сэкономить. Прежде всего это касается потребления топлива, используемого для отопления и системы ГВС. Казалось бы, зачем экономить электроэнергию, используя инфракрасные источники тепла? Ведь они сами по себе экономичны. Но почему бы не воспользоваться еще большей экономией? Для этого надо к ИК-нагревателям установить терморегулятор. Он будет регулировать потребление тока за счет снижения температурного режима внутри помещений. Современный рынок электронных КИП предлагает большой модельный ряд подобных приборов. Поэтому вопрос, как правильно выбрать схему подключения инфракрасного обогревателя через терморегулятор — один из самых актуальных.

Виды терморегуляторов

Сначала разберемся, что предлагают производители. Категорий термостатов всего две:

• Механические.
• Электронные.

Первый вариант — это самые простые конструкции. Они похожи на пластмассовые коробочки, на панель которых выведены:

• Переключатель — с его помощью устанавливается необходимая температура.
• Кнопка для включения прибора.
• Световой диод, показывающий, работает устройство или нет.

Есть в этой категории модели, оснащенные дисплеем, куда выводятся заданные и реальные параметры температуры воздуха. Конечно, стоят подобные устройства дороже. Но в целом механический термостат — это прибор с ручным управлением, так что дистанционно его настроить нельзя. Механические аналоги могут выдерживать силу тока до 16 А.

Второй вариант — это более сложные приборы, в которых предусмотрено дистанционное управление, жидкокристаллический экран и система точнейшей настройки. Это удобно, эффективно, но дорого. Такие устройства могут выдерживать силу тока до 8 А.

Чтобы подключить ИК-нагреватель через термостат, необходимо установить определенные нормы, основанные на мощности потребления нагревательным прибором электрического тока. Здесь за основу берется единственный показатель — 3 кВт. Обычно для городских квартир и небольших частных домов используются инфракрасные обогреватели до 3 кВт мощности. О них и пойдет разговор далее. Давайте рассмотрим схему их подключения.

Место установки термостата

Это очень важная позиция, которая влияет на корректную работу прибора. Что необходимо знать?

1. Высота установки — 1,5 м.
2. Крепить прибор необходимо на стену, при этом под него рекомендуется установить утеплитель, чтобы не было реакции на температуру стены.
3. Нельзя закрывать термостат занавесками, мебелью, жалюзи и так далее.
4. В каждом помещении устанавливается всего один терморегулятор.

Схемы подключения

Последовательность действий

Начнем с того, что бытовой инфракрасный обогревательный прибор работает от сети переменного тока, то есть от обычной розетки или от автомата, установленного в распределительном щитке.

Значит, в него входят два провода — ноль и фаза. Отсюда и стандартная схема подключения, а точнее, несколько схем. Терморегулятор встраивается в эту схему, то есть устанавливается между автоматом и обогревателем.

Вариант №1 — обычное подключение

В стандартных термостатах есть четыре клеммы — две входные (ноль и фаза) и две выходные (ноль и фаза). Для создания схемы от щитка через автомат протягиваются два провода, которые соединяют ноль и фазу. А от терморегулятора через выводные клеммы проводятся два провода до ИК-агрегата. По сути, получается последовательное подключение всех приборов от сети.

Если схема подсоединения включает в себя не один нагревательный прибор, а несколько (чаще два), то в любом случае можно использовать один термостат. Для этого проводами соединяются автомат и термостат точно так же, как и в предыдущем случае. А вот от выходных клемм отводятся 4 провода на каждый нагреватель отдельно. Так что получается параллельное подключение.

Хотя можно использовать и последовательное соединение. В таком случае от клемм терморегулятора будет отходить по одному проводу к первому обогревателю, а от него — ко второму. И так далее в той же последовательности.

Есть еще один вариант простого подключения, когда провод фазы от автомата протягивается к нагревательному элементу, а провод нуля соединяется через термостат. Это не лучший способ, поскольку терморегулятор может работать не совсем корректно. Хотя в некоторых ситуациях кроме этой варианта ничего другого использовать невозможно.

Схема №2

Схема термостата

Эта схема позволяет контролировать большое количество нагревательных ИК-приборов или один нагреватель промышленного типа. Для нее потребуется установка дополнительного элемента — магнитного пускателя. Этот коммутационный аппарат работает в автоматическом режиме на включение и выключение электрических агрегатов большой мощности.

Схем подсоединения в таком случае очень много. Давайте рассмотрим одну из них — самую простую. Для этого в развязку №1 между терморегулятором и нагревательным аппаратом встраивается магнитный пускатель. От выходящих клемм на термическом регуляторе отводятся два провода до пускателя, а от него — до инфракрасного нагревательного элемента.

Заключение по теме

Схем подсоединения инфракрасного обогревательного прибора через термостат достаточно много. Если вы не электрик, то не советуем ими заниматься. Не стоит лезть туда, где процессам безопасности уделяется особе внимание. Конечно, любой инженер или техник во всем этом разберется без проблем. Но придется приложить максимум знаний и умений, да еще потребуются навыки работы с инструментами.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Как подключить терморегулятор | Строительный блог

Сегодня мы будем подключать терморегулятор для теплого пола. Конечно я вскользь затронул эту тему в статье — монтаж теплого пола, но сегодня более подробно. Если честно меня попросил об этом друг, чтобы я подробнее рассказал именно о терморегуляторе. Ну что же, можно и подробнее, причем как я считаю с подключением терморегулятора много нюансов …

Будем считать, что у нас уже заложены все основные провода, от теплого пола, также заложено и электричество.

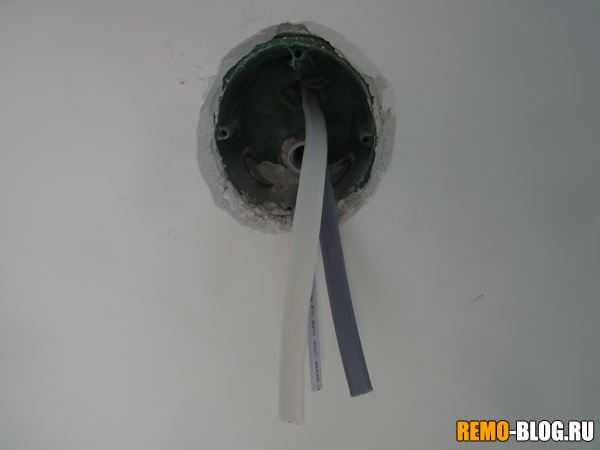

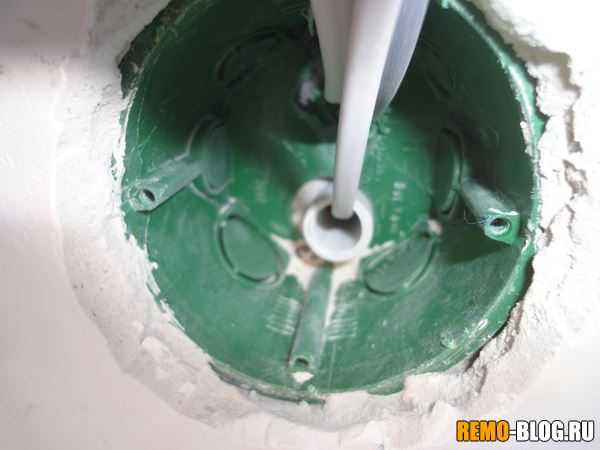

Напомню от пола должны идти – силовой провод (по нему течет ток), провод термодатчика (регулирует уровень нагрева), а также должен быть и электрический кабель который устанавливается непосредственно в терморегулятор. Вот у меня эти провода сделаны с запасом.

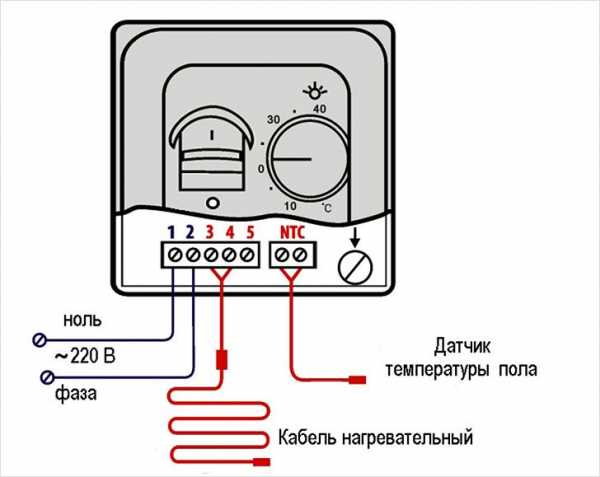

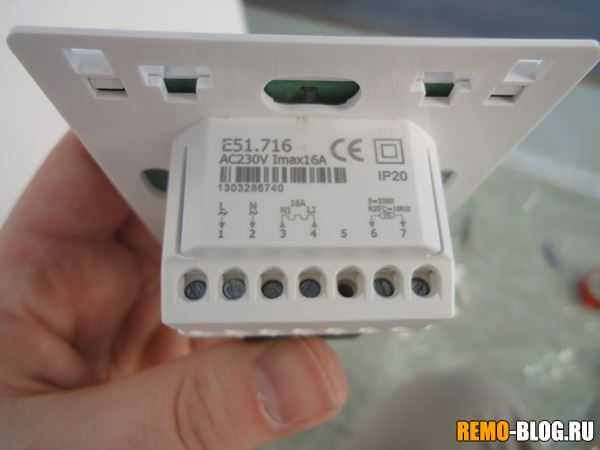

Далее нам нужно взять сам регулятор и посмотреть основные гнезда для подключения. Кстати на нем все уже нарисовано, можно даже и не брать инструкцию, а подключить по схеме на регуляторе.

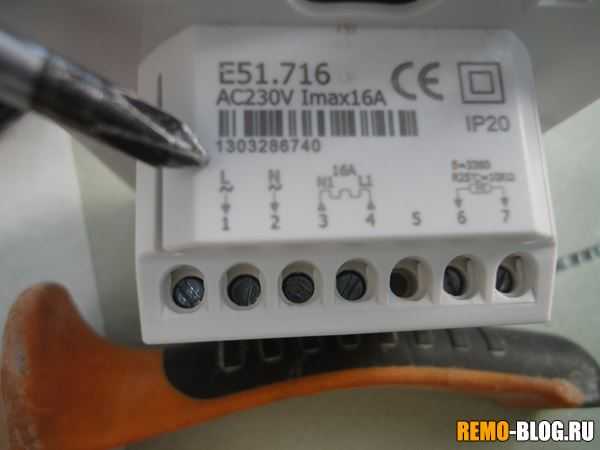

Итак, если судить по фото то (идем слева направо):

1 – «L» — line (или фаза) – это от линии электропередач вашей квартиры

2 – «N» — ноль – также от вашей линии квартиры

3 – «N1» — ноль от теплого пола (то есть кабеля теплого пола)

4 – «L1» — фаза от теплого пола

5 – пустой

6 и 7 контакты – это подключение терморегулятора

Все с этим разобрались, теперь мы знаем, куда какой провод подсоединять (лично у меня они уже заложены в стену).

Теперь нужно крепить терморегулятор на стену в отведенный подрозетник.

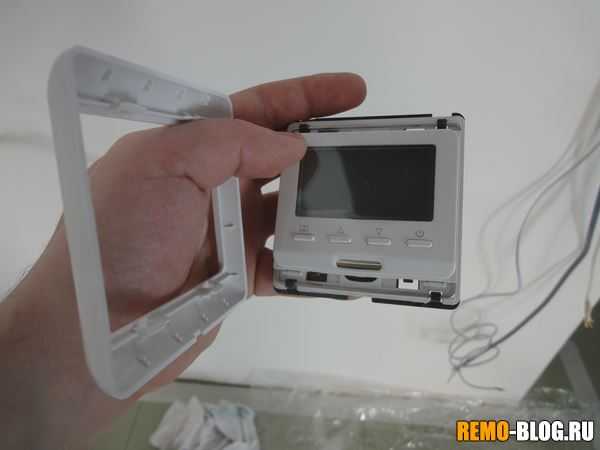

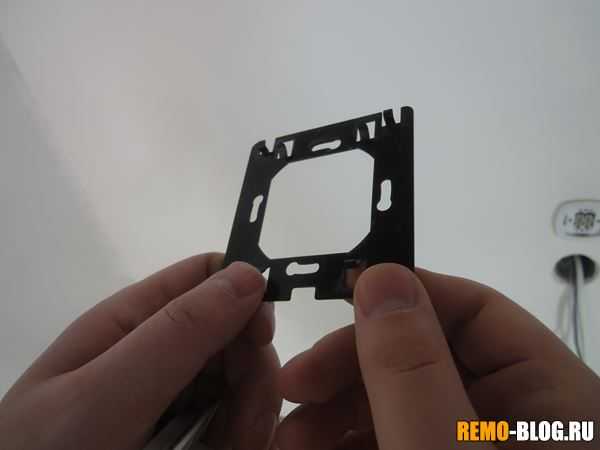

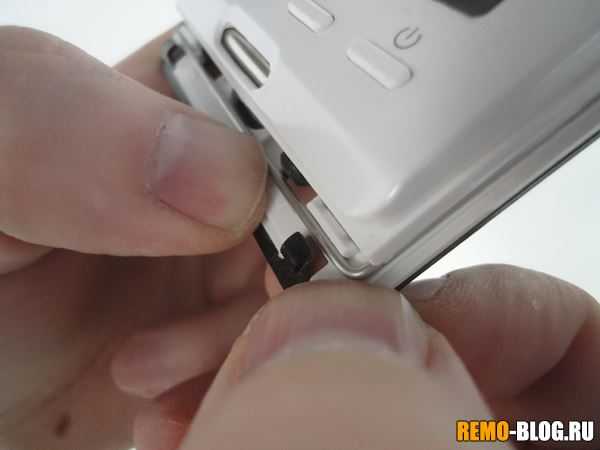

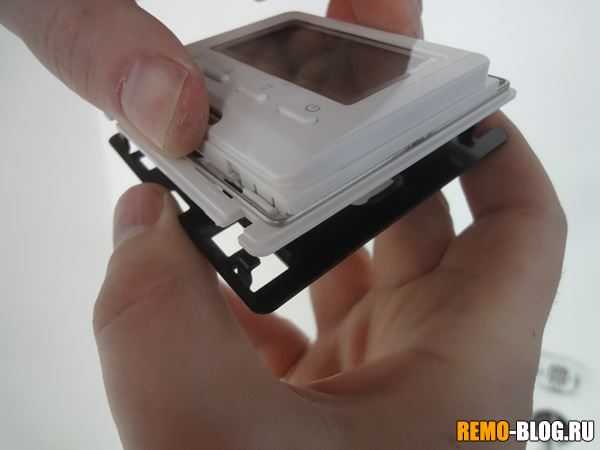

Снимаем декоративную крышку, там покажется основное крепление. Как видно на фото есть еще и нижнее черное крепление. Именно его нужно закрепить на стену, а затем уже крепить к нему регулятор. Для этого отстегиваем скобу и снимаем эту платформу.

снимаем пластиковую рамку

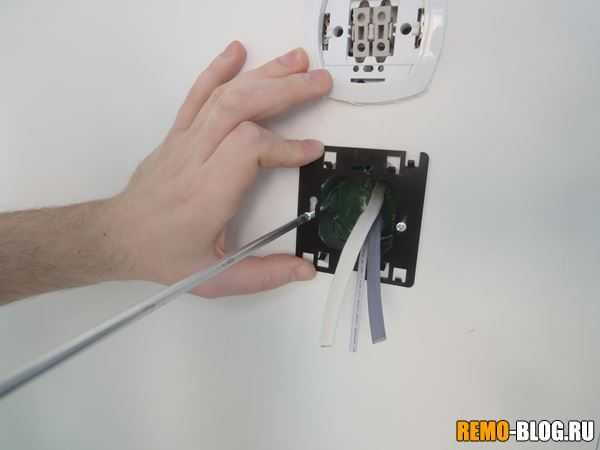

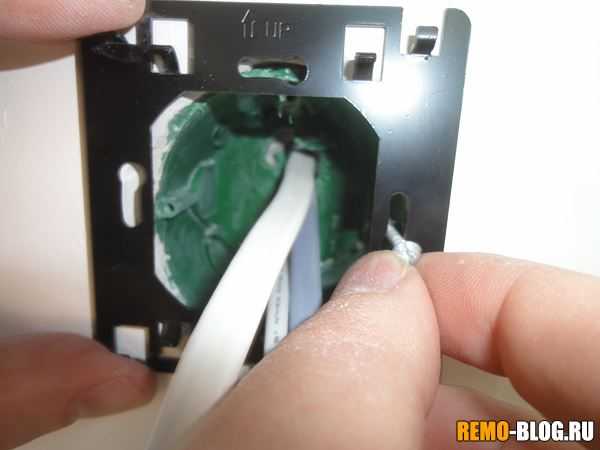

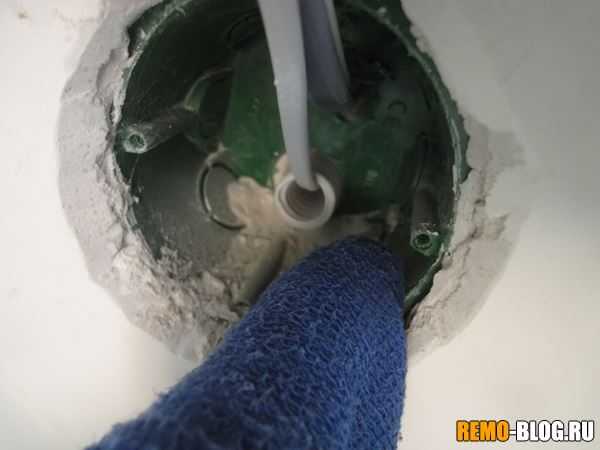

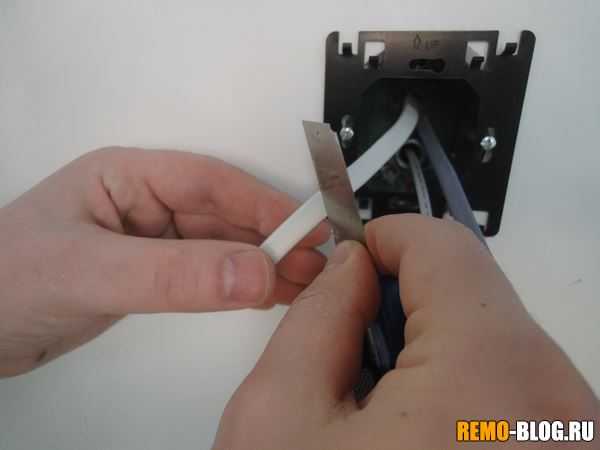

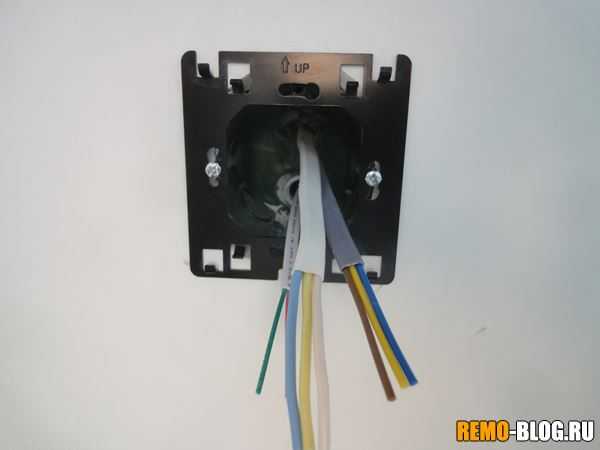

Теперь нам нужно отрезать лишние провода (слишком коротко не режьте, будет неудобно подключать), отчистить от лишнего мусора подрозетник и закрепить черную рамку. Рамка прикручивается на болты, как обычная розетка, вот фото смотрим.

Отлично рамка у нас закреплена, провода подогнаны. Теперь очищаем изоляцию самих проводов, нужно все делать при отключенном электричестве.

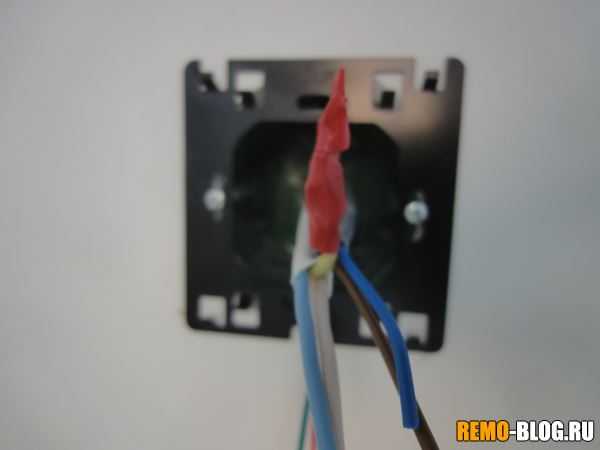

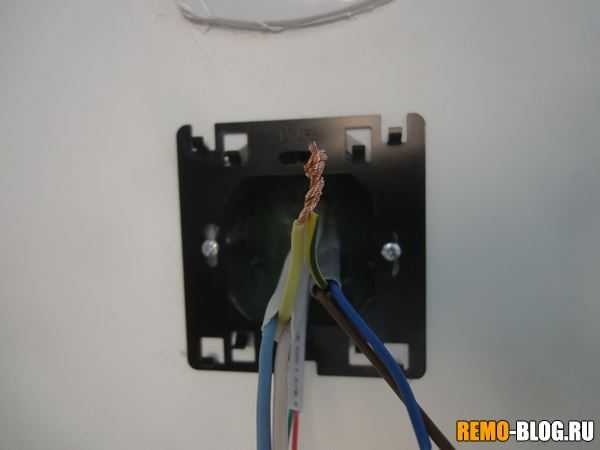

Переходим к подключению проводов терморегулятора. Для начала отмечу, что у меня на самом терморегуляторе нет крепления для «земли» (обычно полосатый провод). Есть только «фаза» и «ноль» — основные провода. Но что делать с землей, ведь она ест у основного провода питания и у провода от теплого пола! Ничего страшного, просто соединяем эти провода между собой, таким образом статическое электричество будет уходить по этому проводу минуя сам терморегулятор! Ну и конечно изолируем это соединение! Вот фото смотрим.

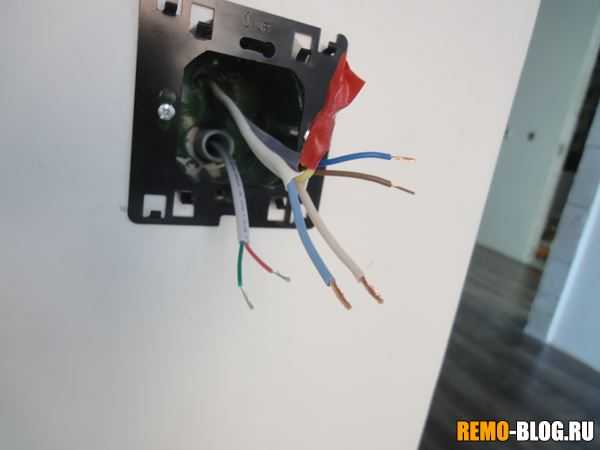

Теперь зачищаем основные провода, от основного питания от теплого пола и от терморегулятора.

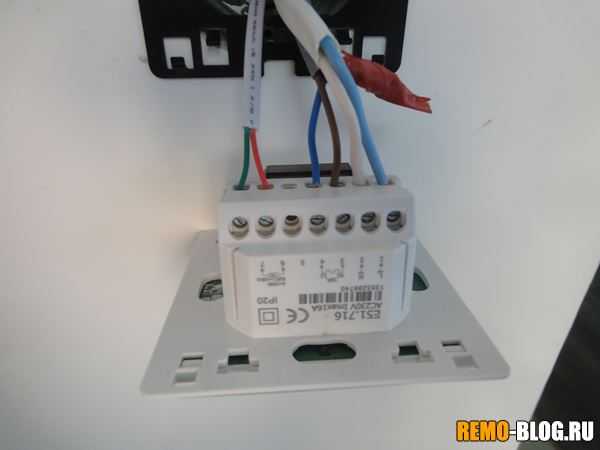

Далее нам нужно все подключить.

Для начала подключаем основное питание.

Основное питание

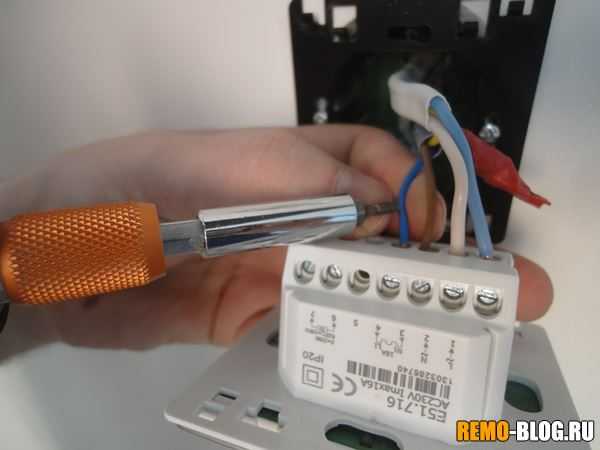

Затем питание теплого пола (не перепутайте провода, иначе работать не будет)

В самую последнюю очередь подключаем терморегулятор, его не перепутаете, это самые тонкие провода

Все основные провода подключены, еще раз напомню – НЕ ПЕРЕПУТАЙТЕ ПРОДА ОТ ТЕПЛОГО ПОЛА И ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ!

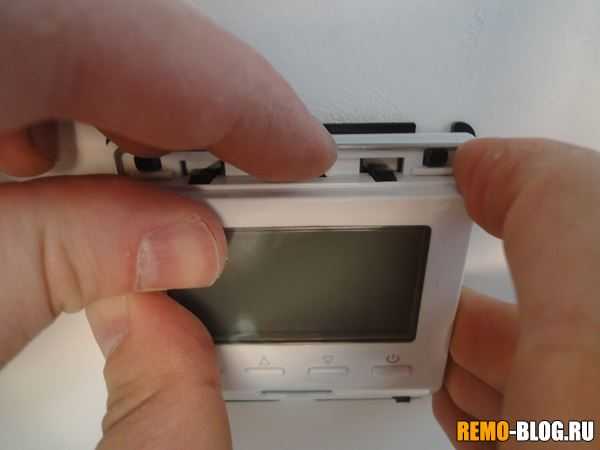

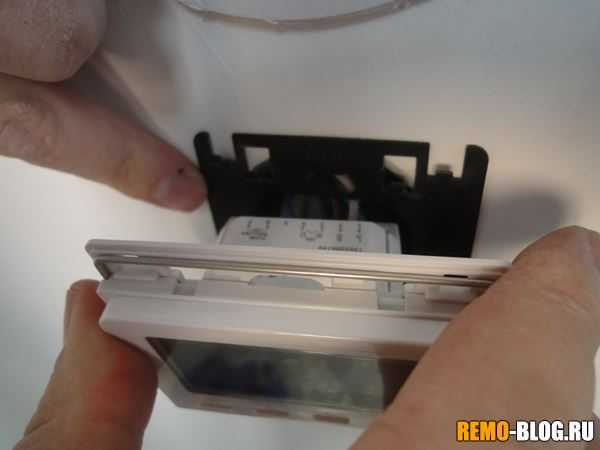

Теперь устанавливаем терморегулятор на платформу (напомню, она у нас уже закреплена). Аккуратно прячем провода и устанавливаем регулятор.

Затем закрываем металлическую скобу и все готово.

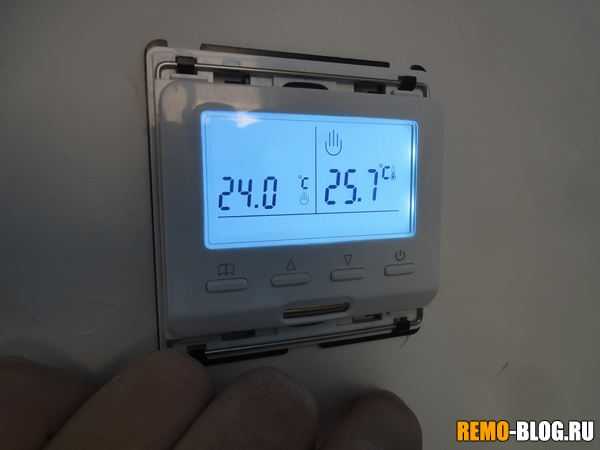

Теперь включаем электричество и проверяем работоспособность. Если включился уже хорошо. Далее проверяем нагрев, как видите у меня на начало было 25,7 градусов Цельсия, а затем повысилось до 26,3 градусов. То есть нагрев идет и самое главное термодатчик его фиксирует. Значит, все работает правильно! Осталось только закрыть пластиковую рамку (лично я пока не буду, на стену еще обои буду клеить)

А на этом все, думаю моя статья вам была полезна.

remo-blog.ru

5 особенностей. Как подключить термостат вмт 1

Механический терморегулятор (термостат) Ballu BMT-1

Коммутируемая Мощность 3000 ВА Ток   16 А Напряжение сети 220 В Температурный диапазон 10-30 градусов Тип датчика &nbsp внутренний Высота установки ~ 1,5 м Размер регулятора 83x83x38 см Рейтинг товара

        Изготовителем терморегуляторов Ballu серии BMT является промышленный концерн Ballu, специализирующийся на производстве климатической и инженерной техники.

       Терморегуляторы Ballu BMT-1 могут контролировать как нагрев, так и охлаждение. Эти терморегуляторы используются для подключения любых электрообогревателей или для охлаждающих приборов, таких как кондиционеры, вентиляторы. Особенно часто используют при подключении к потолочным инфракрасным обогревателям.

       Отличительной особенностью этого терморегулятора является наличие светового индикатора. То есть лампочка индикатора светится до тех пор, пока температура в комнате не достигнет установленного значения на терморегуляторе. После этого терморегулятор отключает прибор автоматически и включает, когда температура изменится на 1 градус.

       Так как этот терморегулятор является механическим, он отлично подходит для электросетей с большими перепадами напряжения, в особенности на дачах. Плюс механики ещё в том, что Ballu BMT-1 можно использовать при больших отрицательных температурах до -20 градусов.

       Также плюсом является то, что терморегулятор Ballu BMT-1 выполнен в корпусе накладного типа, что удобно при монтаже в деревянном доме.

       Производится данный терморегулятор в Китае. Гарантия 1 год.

Потребительские свойства терморегулятора Ballu BMT-1

• Автоматически поддерживает установленную температуру• Имеет встроенный датчик температуры воздуха• Накладной монтаж на стену• Индикатор включения

Комплектация терморегулятора Ballu BMT-1

• Терморегулятор• Инструкция• Саморезы для крепления на стену

Достоинства и недостатки терморегулятора Ballu BMT-1

Достоинства:• Низкая стоимость.• Наличие светового индикатора (лампочки).Недостатки:• Отсутствие кнопки выключения.• Низкая точность.

Фотографии терморегулятора Ballu BMT-1

Упаковка терморегулятора Ballu BMT-1.

Комплектация терморегулятора Ballu BMT-1.

Подключение терморегулятора Ballu BMT-1.

Ballu BMT-1 в разобранном виде

Схемы подключения терморегулятора Ballu BMT-1 (скачать)

Инструкции, сертификаты и документы на терморегулятор Ballu BMT-1 (скачать)

Часто задаваемые вопросы (FAQ)

Что такое терморегулятор и для чего он нужен? Терморегулятор это устройство, с помощью которого можно задавать необходимую температуру в помещении. В терморегулятор встроен датчик температуры воздуха. То есть когда достигается заданная температура, терморегулятор отключает прибор, а когда температура падает, то включает. Это позволяет поддерживать комфортную температуру автоматически.

Как разбирается терморегулятор Ballu BMT-1? Разборка очень простая. С торца корпуса терморегулятора откручиваете соединительный винт и разбираете

led-set.ru
