Схема подключения индукционной плиты к сетям 220В или 380В

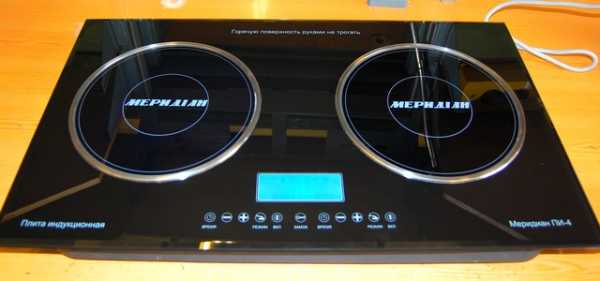

Среди газовых, электронагревательных плит, стеклокерамических и индукционных варочных панелей, последние являются лучшим решением в домашних делах. Они имеют то же преимущество, что и газовые, то есть нагретые продукты быстро реагируют на изменение мощности «горелки». Они также намного безопаснее: газ не улетучивается при трещинах, а нагревательные панели не нагреваются до слишком высоких температур воспламенения, хотя они естественно могут быть горячими.

Единственная проблема — подключение. Теоретически, оно должно быть выполнено профессиональным электриком, тем более что в гарантийном талоне на устройство прописывается пункт по подключению именно квалифицированным электриком, подтверждающий правильную реализацию соединений с сетью.

Однако многие и сами не лыком шиты, имея знания по электротехнике на уровне профессионала. Возможно вы также испытываете желание купить индукционку на место газовой плиты и хотели бы всё сделать своими руками (опять же экономия…). В приведенной ниже статье собрана информация о различных вариантах подключения и типов индукционных варочных панелей.

Мощность индукционной варочной панели

В качестве стандарта мощность индукционной варочной панели составляет 7,2 кВт. Что это значит? Это максимальная потребляемая мощность нагревательной плиты. При ежедневном использовании при нагревании с двумя или тремя конфорками, плита будет потреблять меньше энергии. Все будет зависеть от того, как быстро надо нагреть еду после возвращения домой.

Как мощность переводится в электрический ток?

1.Установка однофазная — в свободном преобразовании будет:

I = 7200 Вт / 230 В = 31,3 Ампер.

2.Наиболее часто используются трехфазные сети на две фазы. Каждая из фаз поддерживает два нагревательных поля с одинаковой общей мощностью. Таким образом, для каждой фазы мощность около 3600 Вт и ток:

I = 3600 Вт / 230 В = 15,7 Ампер.

Даже если полная мощность редко используется, электрическая система должна быть подготовлена к ситуации, когда все «горелки» будут работать на максимум.

Перед покупкой индукционной плиты

Вначале нужно выяснить, какую предельную мощность поставляет проводка в дом / квартиру.

Если мощность сети ниже мощности плиты, есть вероятность, что она регулярно будет выбивать главный предохранитель (на лестничной клетке или в щитке) или — в худшем случае — перегреется и шнур питания сгорит. Например в стандартной хрущевке контрактная мощность для одной квартиры, то есть максимальная мощность, которую могут потреблять все устройства в доме, составляет 5,5 кВт. А это меньше на 2 кВт максимальной мощности индукционной варочной панели. Не говоря уже о других устройствах, которые вы тоже используете во время приготовлении пищи.

Если проблема с максимальным током имеется, то покупайте индукционную варочную плиту меньшей мощности или с функцией снижения максимальной мощности. Это гораздо более простой вариант, хотя отсутствие полной мощности выльется в уменьшение скорости нагрева.

После решения вышеуказанной проблемы из распределительного устройства в индукционную варочную панель должен быть проложен кабель с соответствующим поперечным сечением, и этот кабель должен быть защищен отдельным автоматическим выключателем (об автоматических выключателях почитайте здесь) с соответствующим номинальным током.

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Трехфазная сеть 380 В

Наиболее распространенным решением используемым производителями, является питание плиты не тремя, а двумя фазами. Причина проста. Индукционная плитка не является трехфазным двигателем, где надо строго 3 линии. Индукционная варочная панель представляет собой систему из 4 независимых элементов — нагревательных полей.

Самый простой способ — разделить их так, чтобы два поля были запитаны из одной фазы и два из другой. Например, это может выглядеть так:

  • Поле 1 — мощность 1800 Вт (фаза L1)
  • Поле 2 — мощность 1800 Вт (фаза L1)
  • Поле 3 — мощность 1400 Вт (фаза L2)
  • Поле 4 — мощность 2200 Вт (фаза L2)

Поля делятся так, что два средних значения подаются из одной фазы и наименьшее с наибольшим из второй фазы. На обоих из них имеется мощность ~ 3600 Вт, что составляет около 16 А тока.

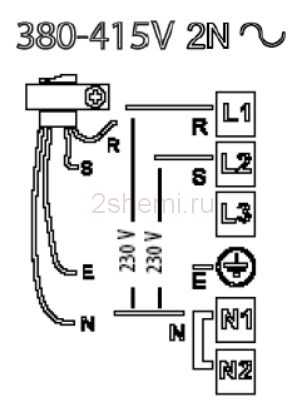

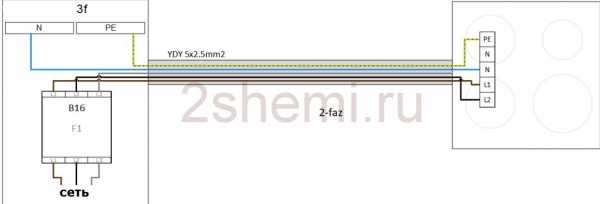

Подключение плиты с проводами (2 фазы)

Как видите, в этом случае не используется серый шнур питания (L3). Примеры чертежей из инструкции индукционной варочной панели, относящиеся к приведенной выше схеме:

Неиспользуемый кабель — серый шнуром питания, стоит изолировать.

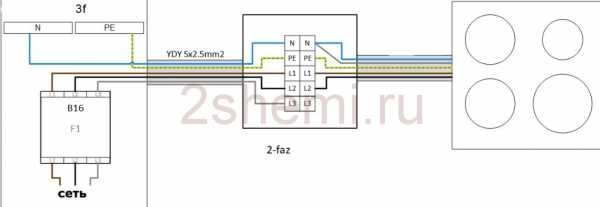

Подключение платы с клеммами (2 фазы)

Иногда в таких случаях необходимо установить соединение между N терминалами на плате. Оно может быть выполнено в виде пластины, которая поставляется с плитой и требует только затягивания проводов отверткой.

Подключение плиты с клеммами вместо кабеля (2 фазы) — решение, часто используемое на практике

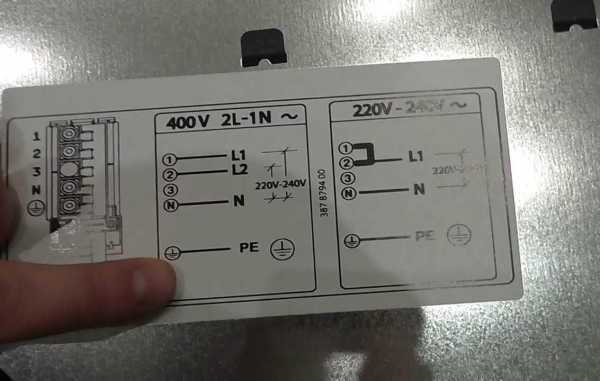

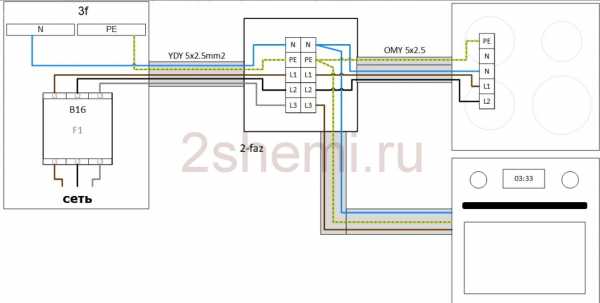

Вот как выглядит схема подключения, которая часто используется в реальных условиях. На этапе установки используется индукционная варочная панель, поэтому кабель из распределительного устройства оканчивается в монтажной коробке. Если индукционка поставляется с кабелем, она выводится на коробку, если нет — нужно купить кабель OMY (ШВВП) 5 х 2,5.

Кроме того, неиспользуемая фаза (в данном случае L3) тоже подключается к духовке для обеспечения равномерной загрузки фазы. Печь также может поставляться с отдельным кабелем 3 х 2,5 от распределительного устройства (и подключается к однофазному переключателю максимальной токовой защиты). Затем в случае повреждения одного из устройств другое может быть использовано без каких-либо проблем.

Полные три фазы сети для подключения

Если у вас пока ещё стадия строительства дома, скорее всего не будет выбранной модели индукционной варочной панели во время электромонтажа проводки. Но стоит подумать об одном уже заранее. Будет ли это стандартная плита 7,2 кВт или на более высокую мощность 10 кВт. Плиты большей мощности больше по размеру и требуют подачи всех трех фаз.

В этом случае исключается возможность питания печи из распределительной коробки. Вы запускаете отдельный провод из распределительного устройства, предназначенного только для индукционной плиты.

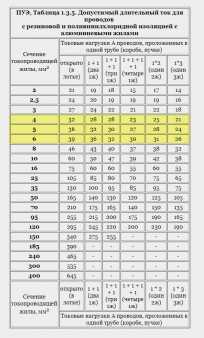

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Какие разъемы использовать для печи

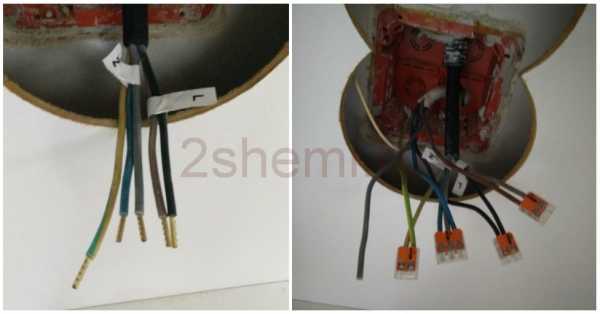

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.

2shemi.ru

Установка индукционной варочной панели своими силами


Оглавление статьи:

Вступление

Индукционная варочная панель относится к классу электрических и для её установки нужно выполнить основные правила подключения бытового прибора к электропитанию. С другой стороны, особенности работы индукционной панели создают некоторые особенности её установки, о которых нужно знать, даже если вы не собираетесь устанавливать панель своими руками.

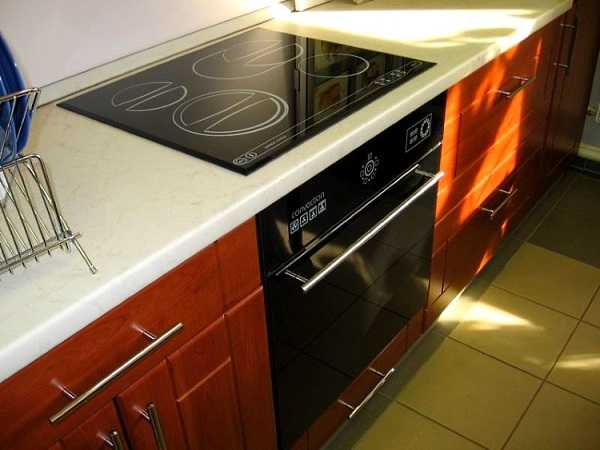

Установка индукционной варочной панели

Индукционная варочная панель продается в упаковке, которую нужно вскрыть при получении и проверить поверхность панели на целостность.

Электропитание панели

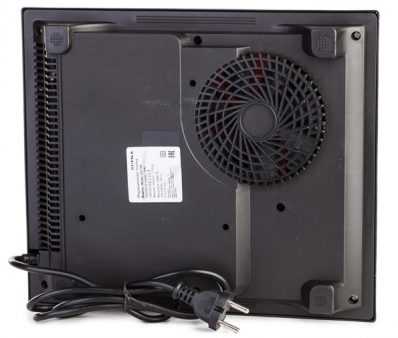

Обычно, в комплект панели не входит электрическая вилка для подключения панели в розетку. Её нужно приобрести отдельно.

Так как варочная панель мощный бытовой прибор, для её подключения нужно провести отдельную электрическую цепь, выделив для неё отдельную электрическую группу с отдельным автоматом защиты.

Для панелей мощностью не более 5,9 кВт, в сетях 220 Вольт, кабель для питания панели должен иметь сечение медных жил 4 мм2 (автомат защиты для электроцепи панели должен быть на 25 А). Для панелей мощностью до 7,4 кВт, сечение жил нужно повысить до 6 кв. мм. (номинал автомата защиты поднять 32 А).

Панель и старая проводка

Нужно учитывать, что мощность панели указанная в её паспорте, это общая мощность панели при работе всех включенных нагревательных элементов. Поэтому если у вас уже есть старая электропроводка из алюминия для электроплиты, с сечением жил 4 мм2, можно подключить к ней варочную панель до 5 кВт, но не включать панель на полную мощность. По нормативам к алюминиевой проводке сечением 4 мм2, можно подключать варочную панель мощностью до 4,6 кВт (220 Вольт). Источник: ПУЭ (глава 1.3, табл. 1.3.4 и 1.3.5).

Электропроводка индукционной панели

Электропроводка для панели должна быть сделана с заземлением. Подключать жилу заземления к рабочему нулю, а также металлическим трубам и арматуре на кухне или в квартире запрещено. Этим вы не создадите заземляющий контур, а лишь подвергнете себя опасности.

Если в квартире нет системы заземления, то жила заземления кабеля питания панели, соединяется с корпусом металлического электрического щита (этажного или квартирного) на отдельный зажимной винт, если в щите нет оборудованной шины заземления.

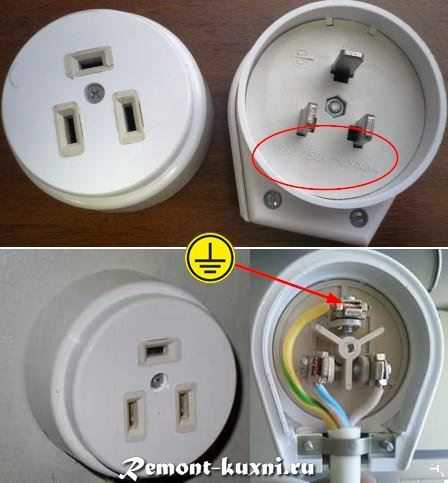

Вилка и розетка для варочной панели

Вилка и розетка для варочной панели покупается в комплекте. Они узнаваемы. На корпусе розетки написаны рабочие токи цепи, на которые они рассчитаны. По нормативам для панелей мощностью 5,9 кВт рабочий ток 27 Ампер, для панелей мощностью до 7,4 кВт это ток 34 Ампера. На корпусе розетки указаны значения меньшие на 2-3 пункта (25 и 32 А).

Важно! В целях безопасности и избегания искрения контактов в розетке, выключать панель из розетки при включенной нагрузке (работе панели) нельзя.

Общие особенности установки индукционной панели

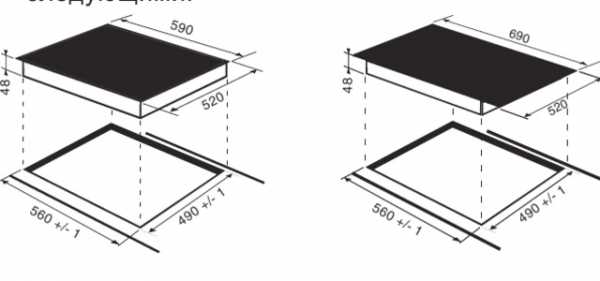

Индукционная панель относится к типу встраиваемая бытовая техника, с применением к установке общих правил, а именно:

  • Все спилы, сделанные в столешнице из дерева необходимо обработать герметиком для защиты от влаги. Столешницы из камня не требуют дополнительной защиты;
  • Между панелью и поверхностью столешницы необходимо добиться герметического примыкания, чтобы влага с поверхности столешницы не повредила электрическую часть панели. Для этого используются прокладки (уплотнители), идущие в комплекте панели. Если панель устанавливается на керамическую плитку, то зазор между панелью и плиткой нужно заделать плиточным клеем.
  • Использовать дополнительные жидкие герметики для герметизации зазоров между панелью и столешницей не рекомендуются, в виду осложнения её снятия.

Специальные особенности установки индукционной панели

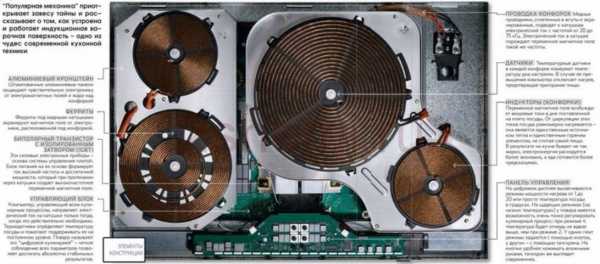

Как я сказал, индукционная панель работает несколько отлично от обычных электрических панелей. Об этом отдельная статья Чем отличается индукционная плита от других электрических моделей.

Магнитные потоки, образуемые элементами панели, распространяются не только в сторону посуды, но и вниз и в стороны. Это создает дополнительные правила и установка индукционной варочной панели несколько меняется.

1. Во-первых, тепловые заглушки, которые стоят под элементами панели греются, а значит нужно обеспечить вентиляцию под панелью. Вентиляционные зазоры в 6-10 см, нужно сделать, как показано на рисунке. Закрывать, загораживать эти зазоры нельзя.

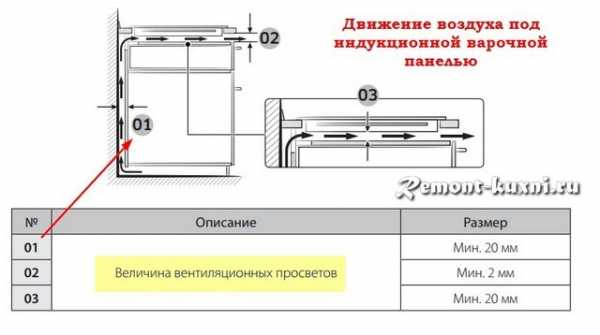

Установка индукционной варочной панели: вентиляционные зазоры2.  Во-вторых, несмотря на тепловые заглушки преграждающие распространение магнитных волн под панель, не рекомендуется хранить под панелью металлическую посуду. 3.  В-третьих, в конструкции индукционной панели есть вентилятор. Он стоит снизу панели и обеспечивает охлаждение тепловых ловушек (если они есть) и индукционных катушек. Этот вентилятор частично открыт и нужно чтобы в него не попадали мелкие бытовые предметы, которых на кухне масса. Поэтому, под индукционной панелью вообще ничего хранить не нужно. Только вентиляционный зазор и всё. вентилятор индукционной плиты4.  В-четвёртых, современные индукционные панели хорошо защищают окружающее пространство от токов магнитной индукции панели. Однако, нужно учесть, что при работе панели возможно негативное воздействие на мобильные телефоны, телевизионные антенны, металлическую посуду и даже болты и шурупы с ферромагнитными свойствами в зоне работы панели.

5.  Кроме этого есть и пятая и шестая и десятая, особенность, но уже эксплуатации индукционных панелей, которые кардинально отличаются от пользования простой электрической панелью. Например:
  • Не включайте конфорку, если на ней не стоит посуда;
  • Не готовьте с открытой крышкой;
  • Диаметр посуды должен точно соответствовать диаметру конфорки;

При работе панели слышны звуки:

  • потрескивание (не та посуда),
  • жужжание (работа вентилятора),
  • свист (включены больше двух конфорок),
  • пощелкивание (переключение мощности),

И все эти звуки являются нормальными.

Выводы

Из всего сказанного можно сделать вывод. Установка индукционной варочной панели имеет отличия. Основное отличие в установке индукционной варочной панели это обеспечить свободное движение воздуха под панелью (вентиляционный зазор) и убрать от панели металлические предметы и бытовую технику.

Видео установка индукционной варочной панели

©Remont-kuxni.ru

Еще статьи


Поделись статьей с друзьями:

Похожие статьи:

remont-kuxni.ru

как подключить индукционную поверхность, вилка для Electrolux 4 провода

При правильном подходе подключить варочную панель к электросети вполне можно самостоятельно

Электрические варочные панели пользуются большой популярностью. Они безопасны, экономичны и очень просты в управлении. Однако покупка качественной электропанели обойдется вам в немалую сумму. Из-за такой высокой стоимости не каждый может решиться на дополнительные услуги мастера по подключению варочной панели. Если вы уверенны в своих силах и готовы попробовать произвести подключение варочной панели к электросети без посторонней помощи, то сегодня вы узнаете обо всех нюансах этой ответственной работы.

Содержание материала:

Правила безопасности при подключении варочной поверхности

Подключение к электросети варочной панели – это очень ответственное и требующее максимальной сосредоточенности занятие. Именно от того, насколько точно вы будете выполнять все нормы и правила безопасности, зависит то, насколько долго проработает ваше новое приобретение.

Прежде всего, вам необходимо убедиться в том, что проводка на кухне находится в удовлетворительном состоянии. Если пренебречь этим этапом, то в конечном итоге, через несколько месяцев можно получить новую, но неисправную варочную панель. Дело в том, что при плохой проводке плита будет постоянно отключаться от электросети, выбивая пробки, от чего быстро придет в негодность.

Производя работы по подключению варочной панели к сети, не забудьте выключить автоматы в электрощите.

Подключая варочную поверхность, в обязательном порядке необходимо придерживаться правил безопасности

От вводного распределительного щитка необходимо проложить отдельные линии для подключения мощных электроплит. Если у вас нет возможности этого сделать, то стоит отказаться от подключения мощной плиты.

Поперечное сечение медных проводников не должно быть меньше 4 кв мм. Также необходимо сделать заземление. Если этого не сделать, то устройство может превратиться в опасный для жизни предмет. Для дополнительной безопасности, можно установить устройство автоматического отключения.

Можно подключить варочную панель проводом, который идет напрямую от щитка к клеммам. Электропроводка бывает открытого и закрытого типа. В первом случае провода идут непосредственно по стене, во втором прячутся в ней.

Выбираем вилку для варочной панели

Если вы рассчитываете часто переставлять плиту и отключать ее от электросети, то вам понадобится специальная розетка. Также необходимо приобрести такое устройство, как штепсельная вилка.

Выбирать штепсельное соединение нужно в зависимости от номинального тока. Для однофазной сети силовая розетка должна иметь три вывода, а для трехфазной пять.

Перед тем как подключать варочную панель, специалисты рекомендуют вначале правильно подобрать вилку

Розетки и вилки для мощных электроприборов изготавливаются из специального пластика. Иногда они имеют крышку. Розетки для однофазной и трехфазной сети будут существенно отличаться. Для однофазной, нужна установка 32А, а для трехфазной 16А.

Внешний вид и строение розетки и вилки не имеет особого значения. Однако очень важно, чтобы она могла выдержать протекающий ток.

Не следует использовать розетки обычного назначения. Они не смогут выдержать силу тока необходимую для варочной панели, и рано или поздно возгорятся.

Шнур варочной панели должен быть настолько длинным, чтобы совершенно спокойно доставать до розетки. Также необходимо, чтобы этот кабель был достаточно гибким и имел количество жил, равное количеству жил в проводке. Для укрепления мелких проводков в кабеле используйте втулочный изолированный штыревой наконечник.

Как к электричеству подключить варочную поверхность с одной фазой

Больше всего вопросов возникает при подсоединении электрической варочной панели в сеть 220 В. Обычно электрическая варочная панель, например, Ханса, имеет 6 проводов, в то время, как в доме имеется всего три провода. Однако с такой проблемой можно легко справиться, установив специальные перемычки. Они могут идти в комплекте. Если их нет, то вам придется сделать их самостоятельно, используя специальные зажимы.

Для того чтобы грамотно подключить варочную поверхность с одной фазой, лучше ознакомиться с подробной инструкцией

Подключение варочной панели к электричеству:

  1. Найдите на тыльной стороне панели крышку. Откройте ее с помощью отвертки, под крышкой вы найдете клеммы.
  2. Если их 6, а проводов в квартире 3, то нужно объединить контакты. Для этого нужно объединить вместе три фазных провода, затем две нейтрали, а землю оставить саму по себе. Иногда оборудование идет уже с установленными перемычками, в это случае вы подключаете к сетевому шнуру к группам контактов: один к фазе, один к нейтрали и желто-зеленый к земле.
  3. Посмотреть подключение варочной панели с тремя проводами к сети можно на схеме. При этом земляной провод должен быть подключен к верхней части разотки, а фаза должна соответствовать разведению проводов в розетке.

Если вы подключаете плиту в квартире, где есть всего два провода в проводки, то вам нужно будет провести отдельный контур для заземления. Если этого не сделать, то гарантия на прибор перестанет действовать, и с любой поломкой, даже с заводским браком, вам придется справляться самостоятельно.

Также иногда вы можете столкнуться с необходимостью подключения панели к сети 380 вольт. Однако такие проводки встречаются крайне редко.

Подключение варочной панели Electrolux 4 провода

В некоторых моделях варочных панелей марки Electrolux, Bosch, Hansa, Gorenje имеют четырехжильный провод. Поэтому бывает очень сложно определиться, куда их подключать, если в квартире, лишь 3 провода.

Варочные панели марки Электролюкс идут уже с проводом. Это облегчает процесс установки, однако в этом случае нужна правильная схема подключения.

Используя специальную инструкцию, можно своими руками подключить варочную панель Electrolux

Четырехжильный кабель состоит из следующих проводов: ноль, земля и две фазы. Чтобы правильно подсоединить провод к варочной панели, нужно знать некоторые нюансы.

Установка варочной панели на 4 провода:

  1. Найдите место, где располагаются клеммы. Они обычно находятся с тыльной стороны корпуса. В отличие от панелей марки Бош, Электролюкс имеет пластиковый корпус. Чтобы его открыть, нужно просто поддеть крышку отверткой.
  2. Найдите в открытой коробке выход «земля», обычно он имеет желто-зеленый цвет. Возле этого выхода должна располагаться перемычка на два провода. В нее вставляются фазные провода, они имеют черный и коричневый цвета. Для этого нужно проверить винты отверткой, подсунуть перемычку и все затянуть.
  3. При подключении вилки вам нужно будет использовать лишь коричневый, а провод, а черный нужно будет заизолировать термотрубкой.

Все дальнейшие действия, когда вы будите подключать двухфазное оборудование, производятся точно так же, как вы бы подключали однофазную электропанель.

Как подключить индукционную варочную панель

Индукционную варочную панель подключить не сложно. Конечно, существуют нюансы подключения, для техники с разным количеством проводов. Давайте еще рас проговорим основные позиции подобной работы.

Если вы самостоятельно не можете подключить варочную панель, тогда нужно обратиться к мастеру

Советы по подключению индукционной панели:

  1. Определите, какое количество проводов имеется в вашей квартире.
  2. Откройте панель доступа на задней части панели. Открутите ее крышку с помощью отвертки. Найдите клеммы.
  3. При необходимости объедините провода в необходимое количество групп. Фазы объединяются в одну группу, нейтрали в другую, а земля должна проходить отдельно.
  4. Далее провода панели подключаются к соответствующим контактом вилки.

Подключение индукционных плит, по сравнению с газовыми, – это совершенно несложное занятие. Из-за того, что в таких моделях отсутствует горенье, использовать их можно не боясь за свою безопасность.

Подключение индукционной варочной панели самостоятельно (видео)

Каким из описанных нами способов подключения вам придется воспользоваться, зависит от типа панели и типа проводки. Если вы не уверенны в своих силах, то лучше доверить такую работу электрикам.

kitchenremont.ru

Подключение варочной панели: инструкция + фото

При покупке кухонный плиты для ее установки достаточно будет просто вставить вилку в розетку. На сегодняшний день многие люди покупают неполный комплект устройства. Они покупают только варочную панель. Подключение варочной панели к электросети не занимает много времени.

Благодаря самостоятельному подключению вы также можете значительно сэкономить свои средства. В этой статье вы узнаете, как подключить варочную панель своими руками.

Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение. Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление. Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания. Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами. Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе. Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания. Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Советы электриков

Вот основные советы электриков. Они помогут произвести качественное подключение варочной панели:

  1. Подключение электрической варочной панели подразумевает в себе подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной линии питания.
  2. Корпус вашей варочной панели обязательно должен иметь заземление.
  3. На данный момент многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы можете использовать и при подключении вытяжки к электросети.

Подключение индукционной панели

Подключение варочной индукционной панели к сети похоже на подключение духового шкафа. Для того чтобы вы могли в этом убедиться мы предоставили вашему вниманию пошаговую инструкцию подключения. Сейчас мы с вами рассмотрим, как производится подключение индукционной панели к питающей сети.

Подключение варочной панели включает в себя следующие шаги:

Шаг первый

Шнуры для питания бывают двух видов. Это трехжильные и четырехжильные. Для подключения варочной панели вам необходимо приобрести именно тот шнур, который будет соответствовать вашей проводке.

Шаг второй

Здесь вам необходимо открыть крышку с обратной стороны варочной панели. Здесь вам необходимо найти небольшой прямоугольник. Его необходимо будет раскрутить.

Шаг третий

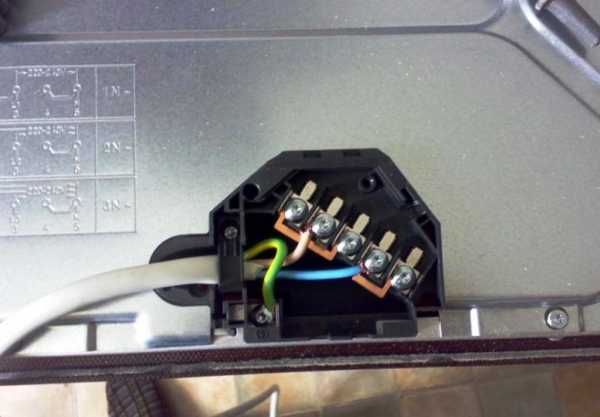

После открытия крышки вам необходимо найти клеммы. Сначала нужно вставить кабель в зажимы. Зажимы необходимо плотно закрепить. Это необходимо для того чтобы кабель не выпал из коробки.

Шаг четвертый

Здесь вам потребуется удалить медную пластину. Если ваша индукционная плита относится к старой модели, тогда она будет иметь три жилы. Если это новая модель тогда в ней будет расположено 4 жилы. Нейтральная клемма будет располагаться по центру. Фазные отверстия располагаются по бокам. Заземление здесь обычно находиться снизу.

Шаг пятый

Вам необходимо совместить свои провода и клеммы. Для их подключения вам необходимо открутить винты на клемме и вставить в отверстие провод. Первым делом вам следует подключить заземление. Затем необходимо подключить нейтрали. На последнем этапе подключения вам необходимо подключить фазный провод.

Между фазными клеммами вам необходимо установить медную перемычку. После этого вам необходимо проверить прочность всех соединений.

Шаг шестой

После подключения вашего кабеля к нему можно будет подвести электричество. Для удобного управления индукционной плитой вы можете использовать электронную систему управления. Это решение является наиболее удобным и функциональным. С его помощью вы легко можете отслеживать работу каждого варочного сектора. Как видите, подключение варочной панели можно провести и самостоятельно.

Рекомендуем прочесть: подключение электрического насоса.

vse-elektrichestvo.ru

ИНДУКЦИОННАЯ ПЛИТА — УСТАНОВКА

   Индукционная плита появилась в продаже недавно, поэтому пока слишком мало полезной документации про её грамотную установку и обращение с ней. В предыдущей статье мы рассмотрели принцип действия и типовую схему индукционной плиты. Здесь же остановимся на подключении и обслуживании.

Монтаж индукционной плиты

  Встроенный монтаж. Для обеспечения исправного функционирования встраиваемого изделия кухонный модуль должен иметь соответствующие характеристики:

— поверхность кухонного топа должна быть из материала, устойчивого к температуре примерно 100°C;

— если варочная панель устанавливается над духовым шкафом, он должен быть оснащен системой охлаждения с принудительной вентиляцией.

— не рекомендуется устанавливать варочную панель над посудомоечными машинами: при необходимости установите между варочной панелью и посудомоечной машиной герметичную разделительную вставку;

— в зависимости от модели варочной индукционной панели, которую вы устанавливаете, размеры ниши в кухонном модуле должны быть следующими:

   Вентиляция для плиты. Для обеспечения надлежащей вентиляции и во избежание перегрева прилегающих поверхностеи варочная панель должна быть установлена: на минимальном расстоянии 40 мм от задней стенки или от любои вертикальнои поверхности; между проемом под варочную панель и расположенным снизу кухонным элементом должно быть расстояние не менее 20 мм.

   Крепление. Изделие должно быть установлено на идеально ровной поверхности. Возможные деформации, вызванные неправильным креплением, могут привести к изменениям характеристик и эксплуатационных качеств варочнои панели. Длина регуляционного винта крепежных крюков регулируется перед началом монтажа по толщине кухонного топа:

  • толщина 30 мм: длина винта 17,5 мм;
  • толщина 40 мм: длина винта 7,5 мм;

   Порядок крепления:

 1. При помощи коротких тупых шурупов привинтите 4 центровочные пружины в отверстиях, расположенных по бокам варочнои панели;

 2. Вставьте варочную панель в проем в кухонном модуле, выровняите и слегка нажмите в центр вплодь до идеального прилегания варочнои панели к поверхности кухонного топа.

 3. для варочных панелеи с боковыми профилями: вставив варочную панели в нишу кухонного модуля, вставьте 4 крепежных крюка (каждыи со своим штифтом) по нижнему периметру варочнои панели, закручивая их длинными острыми болтами до тех пор, пока стекло не будет плотно прилегать к кухонному топу. Важно, чтобы шурупы центровочных пружин оставались доступными.

   В соответствии с правилами безопасности после установки изделия в кухонныи модуль должна быть исключена возможность касания к электрическими частями.

   Все защитные элементы должны быть закреплены таким образом, чтобы их можно было снять только при помощи специального инструмента.

   Электрическое подключение варочнои панели и возможного встраиваемого духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

   Варочная панель оснащена сетевым кабелем, рассчитанным на монофазное электропитание. Подсоедините провода в соответствии с таблицей и приведенной схеме:


   Перед осуществлением электрического подсоединения к 220В необходимо проверить следующее:

— сетевая розетка должна быть соединена с заземлением и соответствовать нормативам;

— сетевая розетка должна быть расчитана на максимальную потребляемую мощность изделия, указанную на паспортнои табличке с техническими характеристиками;

— напряжение и частота тока сети должны соответствовать электрическим данным индукционной плиты;

— сетевая розетка должна быть совместима со штепсельнои вилкои изделия. В противном случае замените розетку или вилку; не используите удлинители или троиники.

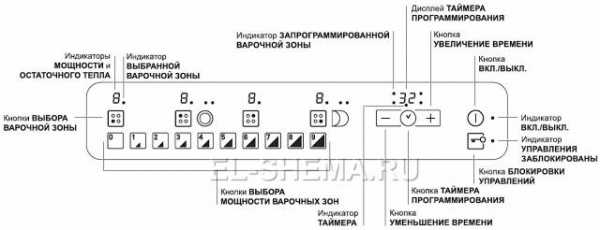

Управление индукционной плитой

   Кнопка УВЕЛИЧЕНИЕ ВРЕМЕНИ для увеличения времени таймера.

   Кнопка УМЕНЬШЕНИЕ ВРЕМЕНИ для уменьшения времени таймера.

   Индикатор ВЫБРАННАЯ ВАРОЧНАЯ ЗОНА показывает, что соответствующая варочная зона была выбрана и следовательно возможно произвести настроики ее функции.

   Кнопка ВЫБОР ВАРОЧНОЙ ЗОНЫ служит для выбора нужнои варочнои зоны.

   Индикатор МОЩНОСТЬ: показывает уровень нагрева.

   Кнопка ON/OFF (ВКЛ./ВЫКЛ.) служит для включения и выключения изделия.

   Индикатор ON/OFF (ВКЛ./ВЫКЛ.): показывает состояние изделия, включено или выключено.

   Кнопка ТАЙМЕР ПРОГРАММИРОВАНИЯ служит для настроики продолжительности приготовления. Дисплей ТАЙМЕРА ПРОГРАММИРОВАНИЯ: показывает различные настроики программирования.

   Индикаторы ЗАПРОГРАММИРОВАННЫЕ ВАРОЧНЫЕ ЗОНЫ: показывают варочные зоны после запуска программирования.

   Кнопка БЛОКИРОВКА УПРАВЛЕНИИ служит для защиты управлении варочнои панели от случаиных измнении.

   Индикатор УПРАВЛЕНИЯ ЗАБЛОКИРОВАНЫ показывает, что управления заблокированы.

   Кнопки ВЫБОР МОЩНОСТИ ВАРОЧНЫХ ЗОН служат для включения варочной зоны и регуляции мощности нагрева.

   Индикатор ТАЙМЕР показывает, что таймер включен.

   Естественно в различных моделях плит и у разных производителей, управление может несколько отличаться от приведённого выше. Тут вы можете скачать инструкцию для плит Индезит или Аристон.

Включение и эксплуатация индукционной плиты

   Перед началом эксплуатации изделия следует удалить следы клея при помощи специального неабразивного моющего средства. В первые часы работы вы можете почувствовать запах жженои резины, которыи быстро пропадает.

   Через несколко секунд после подсоединения варочнои панели к сети электропитания включается короткии звуковои сигнал. Только после этого можно включить варочную панель.

   При длительном нажатии на кнопки — и + происходит быстрая смена уровнеи мощности и минут таимера.

   Включение варочной панели. Включите варочную панель, нажав кнопку СЕТЬ примерно на одну секунду.

   Включение варочных зон. Каждая зона варочной включается при помощи кнопки и регулятора мощности, состоящего из кнопок выбора мощности от 0 до 9. Для включения одной из варочных зон нажмите соответствующую кнопку и настройте нужную мощность при помощи кнопок выбора мощности от 0 до 9.

   В случае программирования однои или нескольких варочных зон на дисплее показывается отсчет времени варочнои зоны, на которои приготовление ближе всего к завершению, с указанием ее положения соответствующим включенным индикатором. Индикаторы других запрограммированных варочных зон мигают.

Практические советы по эксплуатации плит данного типа


   Используите посуду из материала, подходящего для индукционного нагревания (ферромагнитныи материал). Рекомендуется использовать посуду из: чугуна, эмалированнои стали или специальнои стали для индукционного нагревания. Для приготовления на индукционных конфороках используйте только стальные, стальные эмалированные или чугунные кастрюли и сковороды. Посуда, дно которой изготовлено из сплавов, используется только при наличии четкой рекомендации компании-изготовителя. В состав сплава должен входить ферромагнитный элемент, проверить его наличие можно с помощью обычного магнита. Недопустимо для конфорок с индукцией использование стеклянной, фарфоровой, медной, латунной и керамической посуды.

   Необходимо использовать посуду с плоским толстым дном, идеально прилегающим к зоне нагрева. Хорошая посуда имеет абсолютно ровное и как можно более толстое дно. Заметим, что в холодном состоянии дно слегка вогнутое, оно расправляется при нагревании, плотно прилегая к конфорке и передавая без потерь всю тепловую энергию. Посуда, дно которой имеет сколы или заусенцы может повредить стеклокерамику. Не рекомендуется использовать кастрюли и сковороды, в которых ранее готовили на газовой плите. Их днище уже деформировано за счет неравномерного распределения пламени, поэтому плотного прилегания к рабочей поверхности не получится, часть энергии будет расходоваться впустую;

   Использовать посуду с дном такого диаметра, чтобы полностью закрыть варочную зону для оптимального использования всего выделяемого
тепла.

   Каждая варочная зона укомплектована сенсором остаточного тепла. Этот инжикатор показывает варочные зоны, еще сохранившие опасное тепло. Если дисплеи мощности показывает «Н«, данная варочная зона еще горячая.

Чистка поверхности индукционной плиты

   Не следует вытирать поверхность губкой для мытья посуды, т.к. на ней могут остаться следы моющего средства или жира, при включении плиты они сгорают, что приводит к обесцвечиванию поверхности. Стеклокерамику вокруг конфорок можно чистить мыльным раствором, с помощью кусочка мягкой чистой ткани.

   Брызги жира, следы от воды и пятна, удаляются средствами для чистки стальных изделий или специальными составами для ухода за стеклокерамикой. Моющие средства следует наносить только на окончательно остывшую панель. По окончании чистки они должны быть полностью удалены с очищаемой поверхности, так как могут оказать разъедающее действие на стеклокерамическое покрытие.

   Следует избегать попадания на варочную панель твердых частиц — к примеру, песчинок. Они могут повредить стеклокерамическую поверхность.

   Известковый налет можно удалить с помощью слабого раствора уксуса. Если использовать для ухода за стеклокерамической поверхностью средства для мытья посуды, то на ней могут остаться пятна.

   Не следует применять для чистки стеклокерамики пятновыводители и спреи для духовки. Стеклокерамику можно чистить средствами для мытья стекол.

   Конфорки должны всегда оставаться сухими, мокрые кастрюли или брызги соленой воды отрицательно влияют на стеклокерамику.

   Вы можете скачать инструкцию, в которой подробно указано как и какими средствами чистить варочные поверхности индукционных плит.

Правила безопасности при работе с индукционными плитами

   Проверьте, чтобы вентиляционная решетка всегда была открытой. Встраиваемая варочная панель требует эффективнои вентлияции для охлаждения электронных компонентов. Не рекомендуется устанавливать индукционную варочную панель над холодильником, встроенным под кухонным топом (тепло) или над стиральной машиной (вибрации). Зазор, необходимыи для вентиляции электронных компонентов в этих случаях будет недостаточным.

   Запрещается устанавливать индукционные плиты на улице, даже под навесом, так как воздеиствие на него дождя и грозы является чрезвычаино опасным.

   Не прикасайтесь к изделию влажными руками или находясь с мокрыми ногами.

   Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Не используйте варочную панель в качестве стола или для нарезки продуктов.

   Стеклокерамическая варочная панель устоичива к механическим ударам, тем не менее она может треснуть при ударе острым предметом или инструментом. В этом случае незамедлительно отсоедините изделие от сети электропитания.

   Не стоит ставить на раскаленную конфорку мокрую и холодную посуду, рекомендуется избегать и попадания на горячую поверхность холодных водяных брызг. Возможно, с первого раза ничего страшного не произойдет, но при систематическом нарушении этого запрета стеклокерамика может не выдержать.

   Избегайте касания сетевых шнуров других бытовых электроприборов к горячим частям варочной панели.

   Помните, что температура варочных зон остается высокой в течение 30 минут после их выключения!

el-shema.ru

Можно ли расположить индукционную панель над духовым шкафом

Все большей популярностью пользуется техника, встраиваемая в кухонную мебель: компактно расставленные предметы интерьера высвобождают место. Каждая хозяйка стремится сделать кухню местом максимально комфортным и, по мере возможности, просторным. Использование новой техники с современной технологией иногда вызывает вопрос безопасной совместимости при близком расположении. Одним из примеров является опасение относительно установки индукционной панели над духовым шкафом. Действительно ли такое соседство может привести к негативным последствиям?

Принцип действия индукционной плиты

Девайс нового поколения — изобретение, связывающее действие магнитного и электрического тока — делает процесс приготовления пищи быстрым и безопасным. Во время работы плита генерирует высокочастотное магнитное поле, под влиянием радиомагнитных волн происходит нагрев дна посуды. Стеклокерамическое покрытие печи нагревается только от горячей посуды в месте прикосновения. Поэтому у хозяйки риск пригорания остатков пищи на плите сводится к «0».

Плита оказывает такое же воздействие на окружение, как и привычная уже всем СВЧ-печь. Соблюдая все правила эксплуатации, техника нового поколения позволит ощутить весь комфорт и легкость процесса готовки. Данное устройство обеспечивает максимальную отдачу тепловой энергии — КПД составляет до 90%. Технология позволяет ускорить время нагревания определенного элемента печи, с которым соприкасается посуда. Также происходит значительная экономия энергоресурсов.

Необходимо отметить, что радиоволны, которые создаются в процессе работы печи, безопасны на расстоянии 30 см — данный момент должны учитывать пользователи с кардиостимуляторами.

Как правильно установить индукционную панель над духовкой

Несмотря на то, что многие хозяйки прибегают к новомодному явлению установки духового шкафа на уровне груди, классический вариант монтажа делает перевес. Ввиду особенности индукции, ходит много слухов о том, что работа печи влияет на прилегающую к ней бытовую технику, и она может выйти из строя. Это вымысел: зона действия магнитного поля — это расстояние от поверхности плиты до дна посуды.

Духовой шкаф, как и варочная индукционная панель, встраивается в кухонный гарнитур. Правила установки предусматривают наличие определенного зазора, достаточного для вентиляции и охлаждения корпуса до безопасной температуры. В большинстве случаев плита устанавливается в непосредственной близости с духовкой. Производители техники учитывают меры безопасности и понимают, что продажи не могут быть активными, если будут ограничения по месту установки технических устройств. Конструкция духового шкафа предусматривает систему вентиляции, которая не допускает перегревания техники. Точно так же плита является устройством с нагревающимися элементами, но отдача тепла сохраняется в пределах нормы.

Учитывая способность плиты производить точечное накаливание, т.е. только там, где стоит посуда, корпус конструкции не нагревается. Установка плиты рядом с другой техникой является безопасной.

Относительно расположения духовки есть определенные критерии и практические рекомендации. При необходимости монтажа духового шкафа под индукционную варочную панель необходимо соблюдать некоторые параметры.

  1. Выбирая духовой шкаф, обратите внимание на то, что он должен иметь систему принудительного охлаждения и вентилирования.
  2. Следует обеспечить воздушное пространство между днищем плиты и внешним корпусом духовки. Для правильной паровой вентиляции необходим зазор не менее 1 см. Это позволит не допустить перегрева техники. В любом случае, перед монтажом следует ознакомиться с инструкцией, так как производители некоторых моделей рекомендуют пространство для вентиляции не менее 2 см.

Воздействие тепловых потоков индукционной панели не отражается на работоспособности другой техники, и не превышает показатели пожарной безопасности. Магнитное поле отсутствует уже на расстоянии 3 см от плиты. Поэтому для установки техники, содержащей ферромагнетики и другие предметы из этого материала, достаточно выдержать данный пространственный диапазон. Придерживаясь правил правильной эксплуатации плиты и ее установки, электромагнитное поле будет направлено только на разогрев посуды.

tehnika.expert

Как встраивать индукционные варочные панели

Инструкция

Приступая к установке индукционной плиты, убедитесь, что материал столешницы устойчив к температуре 100оС. Если панель встраивается над духовым шкафом, учтите, что он должен быть снабжен системой охлаждения.

Размеры ниши в кухонном модуле зависят от модели плиты, и чтобы избежать перегрева прилегающих поверхностей и обеспечить достаточную вентиляцию, панель должна устанавливаться на расстоянии не менее 4 см от задней стенки или любых вертикальных поверхностей. Расстояние между располагающимся снизу кухонным элементом и проемом под варочную панель должно составлять не менее 2 см.

Устанавливайте изделие только на идеально ровную поверхность. В противном случае в местах крепления возникнут деформации, которые могут привести к изменению эксплуатационных качеств и характеристик панели.

С помощью тупых коротких шурупов привинтите в отверстиях по бокам варочной панели четыре центровочных пружины. Поместите варочную панель в проем кухонного модуля и надавите на центральную часть так, чтобы панель идеально прилегала к поверхности.

Варочную панель с боковыми профилями при креплении поместите в нишу модуля и вставьте крепежные крюки (четыре штуки с штифтами) по нижнему периметру. Закрутите их острыми длинными болтами, добиваясь плотного прилегания стекла к кухонному топу. Следите, чтобы все шурупы центровочных пружин были доступными.

Следуя правилам безопасности, проследите, чтобы после установки изделия была исключена любая возможность соприкосновения с электрическими частями. Защищенные элементы закрепите так, чтобы снять их можно было только с помощью специального инструмента.

В целях безопасности выполняйте электрическое подключение встраиваемого духового шкафа и варочной панели раздельно. Перед подсоединением к 220 В убедитесь, что сетевая розетка заземлена и рассчитана на максимальную мощность, потребляемую изделием (указана на табличке с техническими характеристиками).

www.kakprosto.ru

РубрикаРазное

Добавить комментарий
