Расчет гидрострелки

09 апреля 2014г.

Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним назначение  основные принципы ее функционирования и  рациональные методики расчета.

Гидрострелка (синонимы: гидродинамический термо разделитель, гидравлический разделитель,а на русском  языке — анулоид ) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления.Если проще сказать то мы обнуляем давление в подаче и давление в обратке.

Основные функции

1. увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо;
2. обеспечения устойчивой работы системы;
3. исключения гидродинамического воздействия некоторых контуров на совокупный энергетический баланс всей системы отопления (для разделения контура радиаторного отопления и котла отопления).

Какие существуют формы гидрострелки?

Гидродинамический термо разделитель представляет собой вертикальную объемную емкость, которая на поперечном сечении может быть в виде круга либо квадрата

С учетом теории гидравлики, гидрострелка округлой формы функционирует лучше, чем ее аналог квадратной формы.

Тем не менее, второй вариант оптимально вписывается в интерьер. Прежде чем изучить принцип работы гидрострелки, обратите внимание на нижеприведенную схему.

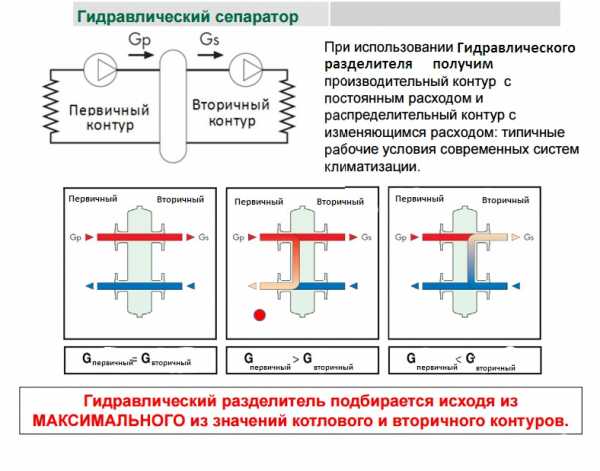

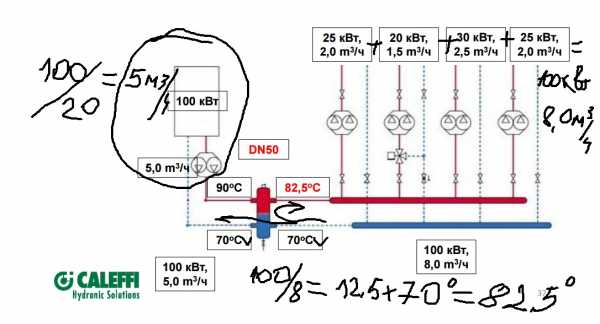

Насосы Gp и Gs создают расход  соответственно в первом и втором контурах. Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке.

Вариант 1. Если Gp  =Gs осуществляется движение теплоносителя из одного контура во второй,тогда температура в первичном контуре и во вторичном одинаковая.

Вариант 2. Если Gp >Gs происходит перемещение теплоносителя в гидрострелке сверху вниз,при этом температура в подающем контуре будет одинаковая как в первичном контуре,так и во вторичном.

Вариант 3. Если Gp <Gs  теплоноситель движется снизу вверх в гидрострелке,теперь температура обратной линии одинаковая как в первичном контуре .так и во вторичном.

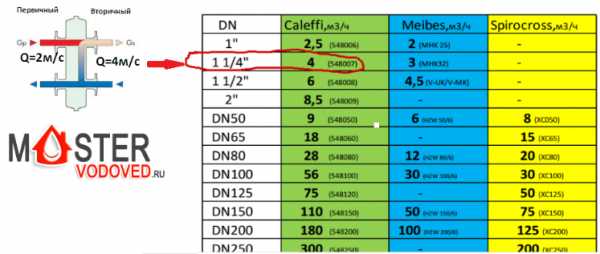

Исходя из вышеизложенного следует что Гидрострелку необходимо выбирать по максимальному расходу в любом из отопительных контуров.



Таким образом, гидродинамический термо разделитель понадобиться в том случае, когда имеется сложная по конструкции система отопления, состоящая из множества контуров.

Немного о цифрах…

Существует несколько методов, с помощью которых осуществляется расчет гидро стрелки.

Диаметр гидравлического разделителя определяется по следующей формуле:

где D — диаметр гидрострелки, Q – расход воды (м3/с), π — константа, равная  3,14, а V – вертикальная скорость потока (м/с). Необходимо отметить, что экономически выгодная скорость равна 0,1 м/с.

Численные значения диаметров входящих в гидрострелку патрубков рассчитываются также по вышеуказанной формуле. Отличие состоит в том, что скорость в данном случае составляет 0,7-1.2 м/с, а расход (Q) рассчитывается для каждого носителя в отдельности.

Объем гидрострелки влияет на качество функционирования системы и помогает регулировать температурные скачки. Эффективный объем системы отопления с гидрострелкой составляет 100-300 литров.

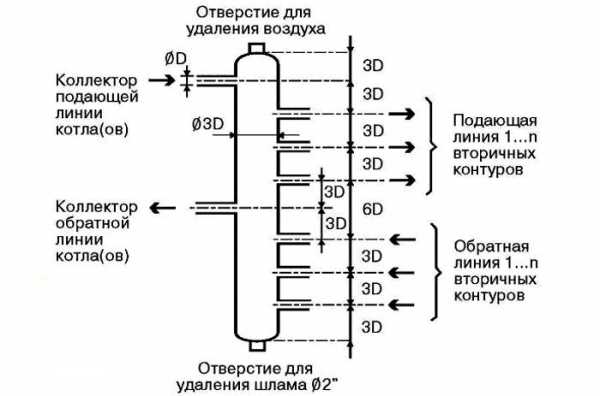

Для определения оптимальных размеров гидродинамического термо разделителя  используется метод трех диаметров и чередующихся патрубков.

Расчет ведем по формуле:

где  π — константа, равная  3,14, Р — мощность котла (в Дж), С — теплоемкость теплоносителя (для воды 4,183 кДж/(кг•°С), W — скорость, с которой движется теплоноситель в гидрострелке (м/с), ΔT — разность температур  точками подачи тепла от котла (верхней и нижней).

( 3 • d )-  показатель вычисленный   путем проб и ошибок.

Мощность котла	Dу труб от котла	Dу трубы под стрелку
70 кВт	32	100
40 кВт	25	80
26 кВт	20	65
15 кВт	15	50

Только плюсы и никаких минусов!

Исходя из вышесказанного, можно выделить следующие преимущества применения гидравлических стрелок:

1. оптимизация работы и увеличение срока эксплуатации котельного оборудования;
2. устойчивость системы;
3. упрощение подбора насосов;
4. возможность осуществлять контроль за температурным градиентом;
5. при необходимости можно изменять температуру в любом из контуров;
6. удобство в использовании;
7. высокая экономическая эффективность.

Чтобы не беспокоиться о бесперебойной работе системы отопления, свести к минимуму теплопотери, увеличить КПД котла, поддерживать температурный режим во всем доме на максимально комфортном и стабильном уровне, необходима гидрострелка. Эта емкость стабилизирует распределение теплоносителя по всей площади помещения, продлит срок эксплуатации отопительной системы, так как предупреждает возникновение гидравлических ударов.

Почему расчет и установку гидрострелки доверяют нам?

Не стоит заниматься установкой гидрострелки самостоятельно. Лучше – обратиться в нашу организацию, потому что:

• у нас в штате имеются опытные инженера-проектировщики, которые правильно выполнят все расчеты;
• наши мастера-наладчики грамотно проведут все монтажные работы;
• выполним не только пуско-наладочные работы, но и обеспечим последующее обслуживание;
• нам доверяют люди, потому что мы делаем все качественно и на долгие годы.

Как определить правильный размер гидравлической стрелки?

Расчет гидрострелки сводится к определению диаметра установки, при которой поток в контурной системе отопления равняется потоку  теплоносителя котла(необходимо стремится).

При таких условиях возможна слаженная работа не только основного нагревательного элемента, но и циркуляционных насосов, термоголовок и обогревательных приборов в целом. В помещении поддерживается нужный температурный режим.

Методы ведения возможных расчетов:

• • зависимость диаметра гидрострелки от максимальной скорости потока воды в отопительной системе. Здесь D – искомая величина, измеряется в миллиметрах.

, где

d – среднее значение диаметра патрубков, которые обеспечивают циркуляцию теплоносителя в гидрострелке, мм;

G – поток теплоносителя через разделитель, куб. м/час;

w — скорость движения теплоносителя через поперечное сечение гидрострелки, м/сек. Оптимальное значение – 0,2 м/сек;

• • Расчет гидрострелки от мощности установленного нагревательного элемента (котла). Данная формула применяется тогда, когда еще не известна величина потока теплоносителя в системе (нет циркуляционного насоса), но котел куплен и установлен.

w — скорость движения теплоносителя через поперечное сечение гидрострелки, м/сек. Оптимальное значение – 0,2 м/сек;

c — теплоемкость теплоносителя, в большинстве случаев это вода;

P – средняя мощность установленного котла или котлов, кВт;

∆T – разность температуру между подающей трубой и обраткой в системе отопления.

При неправильно проведенных расчетах возможно два варианта развития событий. Это когда сила потока контура отопления больше силы потока контура котла. В таком случае происходит перерасход потребляемой энергии, так как для обогрева помещения достаточно одного нагревательного элемента, а не нескольких.

Второй вариант – поток котла больше потока контура отопления. В таком случае также происходит перерасход энергии, так как помещение достаточно хорошо прогрето. Еще один минус – в помещении жарко, что неблагоприятно влияет на самочувствие человека.

Стоимость  гидрострелки 2500 руб

Специалисты нашей компании не допустят по данных ошибок, ведь обладают достаточно большим опытом в установке и изготовлении гидро стрелки.

Заказать расчет гидро стрелки Вы можете по телефонам: +7(985)825-93-53, +7(985)420-00-70 или по e-mail [email protected]

master-vodoved.ru

Калькулятор расчета гидрострелки с учетом мощности котла

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для отопительной системы с различными контурами требуется специальный элемент, который бы поддерживал баланс в системе, а также подходящий температурный режим. Данная сложная проблема решается быстро и просто с помощью специального гидравлического усилителя, который часто именуют гидрострелкой. Подобные устройства продаются в специальных магазинах. Его можно сделать и самостоятельно, но для этого должен быть опыт в сварочных работах. В этом случае важно понимать и знать основные параметры подобной конструкции. Для этого и требуется калькулятор для вычислений гидрострелки с учетом мощности котла. Ниже приводятся специальные разъяснения по поводу работы с программой.

Использование гидрострелки

Содержание статьи

Калькулятор расчета гидрострелки с учетом мощности котла

Что следует знать?

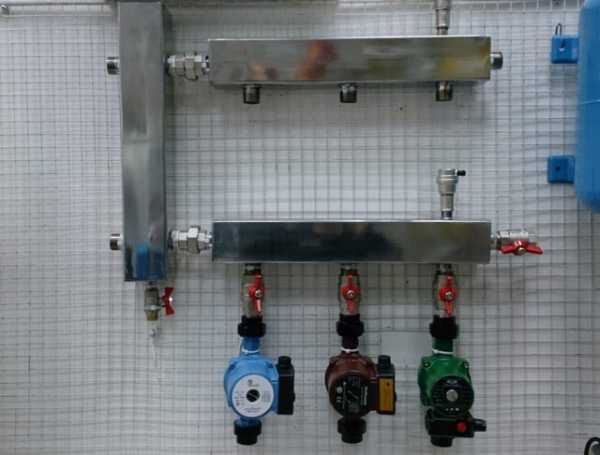

Гидрострелка является дополнительным узлом, которая располагается в вертикальном положении. Она выполняется в виде цилиндра, но может иметь и сечение в виде прямоугольника. В это устройство врезаются патрубки, которые подходят к котлу, а также к теплообменным контурам. В этом приборе осуществляется деление небольшого контура, а также протяженных отопительных контуров. Часто используются традиционные схемы гидравлических разделителей.

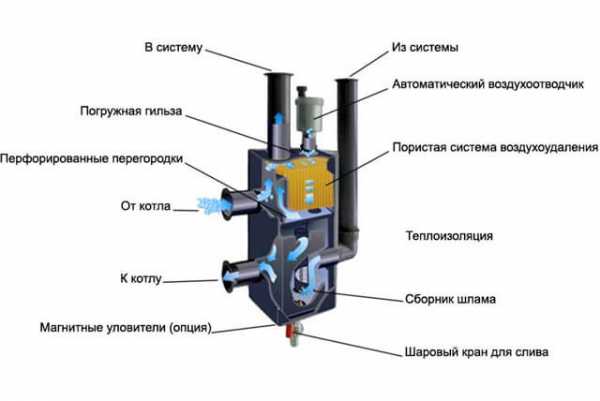

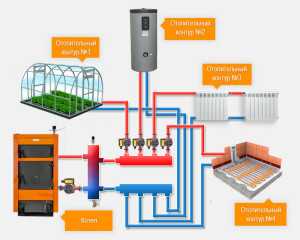

Схема устройства

Подобное устройство поддерживает температурный и гидравлический баланс. С его помощью можно добиться небольших потерь давления, а также тепловой энергии и производительности. Конструкция позволяет увеличить КПД отопительной системы и снизить сопротивление в системе.

К важным характеристикам стоит отнести показатели диаметров патрубков и основного устройства. Остальные параметры можно узнать из стандартных схем.

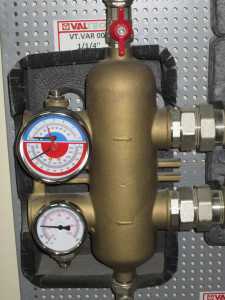

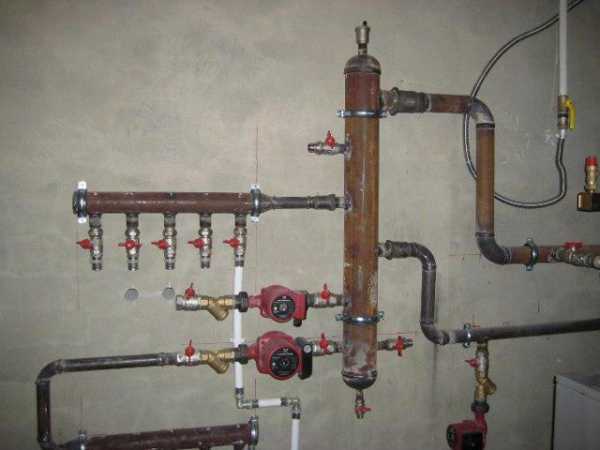

Вмонтированный гидроулавливатель

У программы есть некоторые нюансы:

• при расчетах обязательно используется мощность отопительного оборудования. Чтобы определить данный показатель также можно воспользоваться специальной расчетной программой;
• важной характеристикой является скорость передвижения теплоносителя в направлении вертикали. Чем этот показатель меньше, тем лучше теплоноситель будет избавляться от газов и шлама. Также в этом случае будет происходить более плавное перемешивание охлажденного и горячего потоков. Самый оптимальный вариант 0,1-0,2 м/с. В программе можно подобрать необходимый параметр;
• особенной характеристикой является режим работы всей конструкции. При этом учитываются температурные уровни в магистрали, проходящей от отопительного прибора. Все показатели вносятся в калькулятор.

Специальная формула расчета предусмотрена в применяемом алгоритме проведения расчетов. В итоге будет показан результат, который покажет подходящий диаметр для гидрострелки, а также сечения используемых патрубков. Остальные параметры линейного типа определить еще проще.

Прежде чем приступить к монтажу подобного устройства, стоит изучить все функции гидрострелки.

Статья по теме:

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

что такое гидравлическая стрелка в отоплении, схема гидравлического разделителя, как работает, как подобрать, подбор по мощности котла

Содержание:

Гидрострелкой называют несложное устройство, предназначенное для выполнения балансировки и защиты системы теплоснабжения. Встречаются иные названия данного изделия – гидравлический разделитель, бутылочка, гидроразделитель и прочие.

Функциональное назначение гидрострелки

Что такое гидравлическая стрелка в отоплении и зачем она нужна?

Этот дополнительный узел:

• осуществляет гидродинамическую балансировку в системе обогрева, является защитой для теплообменника агрегата, изготовленного с использованием чугуна, от возможного поражения тепловым ударом;
• предохраняет конструкцию теплоснабжения от повреждений, если в автоматическом режиме отключаются отделы ГВС или обогрев напольной поверхности — устройство гидрострелки отопления выполняют при монтаже систем обогрева с нагревательными котлами, которые оснащены чугунными теплообменниками;

• нужно применять в случае обустройства многоконтурного теплоснабжения, ведь в данной ситуации оборудование предотвращает влияние одного контура на другой и обеспечивает их качественное функционирование;
• будет способен выполнять работу отстойника, устраняющего из жидкой рабочей среды механические примеси, состоящие из шлама, накипи, ржавчины, если верно подсчитать габариты и гидромеханические характеристики гидрострелки;
• помимо вышеперечисленных функций производит вытеснение воздуха из теплоносителя, что в значительной степени препятствует процессу окисления.

Принцип работы

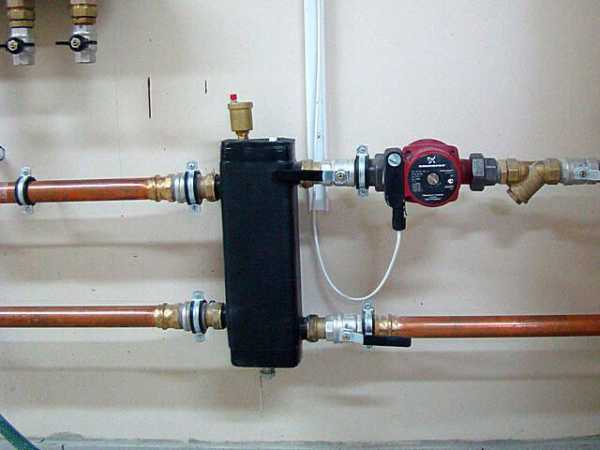

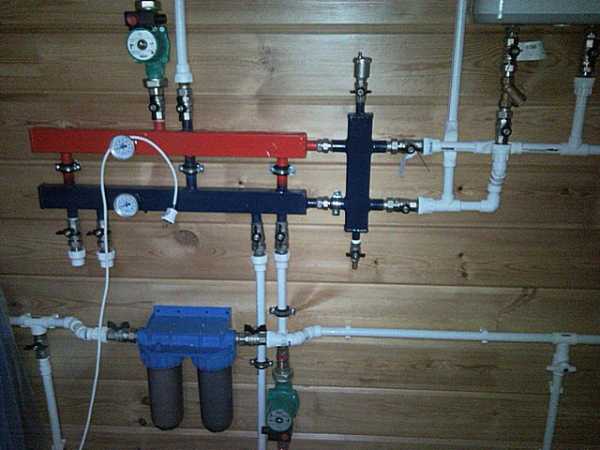

Если посмотреть на гидравлический разделитель на отопление в разрезе, то можно увидеть часть полой трубы с сечением в форме квадрата. Процесс функционирования данного узла отличается простотой. При помощи воздухоотвода, который оснащают автомеханическим приспособлением, происходит отделение воздуха и его удаление.

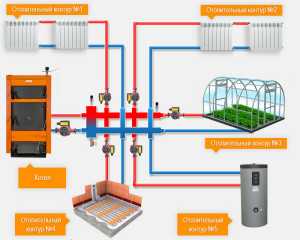

Система теплоснабжения состоит из двух отдельных контуров – большой и малой протяженности. В составе первого из них имеется котел плюс гидрострелка плюс потребитель. Второй контур включает котел плюс гидроразделитель.

Если агрегат генерирует тепловую энергию в количестве, соответствующем его потреблению, направление перемещения рабочей среды будет только горизонтальным. При нарушении данного равновесия теплоноситель поступает в зону малого контура и это приводит к повышению температуры перед местом входа в котел.

Это вызывает автоматическое отключение прибора, а жидкость в системе продолжает циркулировать, пока ее температура не понизится до нужной отметки. После этого котел вновь включается. Благодаря тому, как в системе отопления работает гидрострелка, происходит балансировка между контурами котла и котельной. Данный процесс способствует независимой работе каждого контура.

Выбор гидравлического разделителя

Нет ничего сложного в том, как подобрать гидрострелку для отопления. Единственное, что при этом следует учитывать – это стрелочный диаметр патрубков, подводящих теплоноситель.

При подборе данного узла обращают внимание на предельно допустимый напор водного потока в системе обогрева и на сохранение минимальной скорости перемещения жидкости в полости гидрострелки и патрубках подвода.

Когда делают выбор, нужно знать, что наибольшая рекомендуемая скорость циркуляции воды сквозь поперечное сечение гидроразделителя, равна около 0,2 м/сек.

При расчете данного оборудования для отопительных конструкций потребуются следующие величины:

• D – диаметр гидрострелки, выраженный в миллиметрах;
• d – диаметр подводящих воду патрубков, в миллиметрах;
• G – максимальная скорость перемещения водного потока через устройство;
• w – предельная скорость продвижения жидкости по поперечному сечению узла;
• с – теплоемкость теплоносителя;
• P – максимальная мощность нагревательного агрегата, кВт;
• ΔT – разность между величинами температуры теплоносителя в подающей трубе и обратке отопительной системы, °С ( равна приблизительно 10°С).

Чтобы подсчитать зависимость диаметра гидроразделителя от предельно допустимого напора воды в системе, пользуются формулой:

D=3хd=18,8х

Для подбора гидрострелки по мощности котла также нужно выполнить расчеты — зависимость диаметра узла от производительности агрегата определяют по следующей формуле:

D=3хd=18,8х=18,8х=116.

Преимущества использования гидравлического разделителя отопления

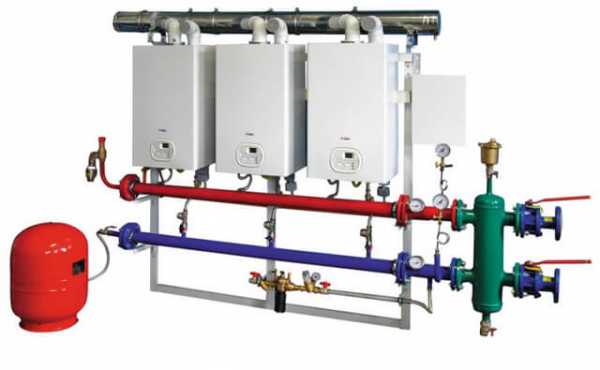

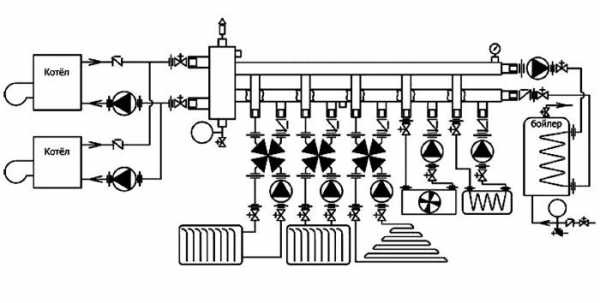

Схемы отопления с гидравлической стрелкой способствуют созданию в помещении комфортной температуры, поскольку:

1. Ликвидируются проблемы при нахождении параметров отопительного насоса для вторичного контура и исполнительного элемента.
2. Отсутствует определенное взаимовлияние между котловым контуром и отопительными контурами.
3. Оказывается равномерное распределение нагрузок, оказываемых водным потоком, на генераторы тепловой энергии и ее потребителей.
4. При правильном определении показателей исполнительные компоненты в системе  функционируют оптимально.
5. Имеются места для подключения расширительного бачка, а также установления быстродействующего отводчика воздуха.
6. Есть возможность подсоединения разнообразных узлов и деталей дополнительного назначения.

При наличии желания обустроить в своем домовладении комфортные условия проживания с минимальным использованием тепловой энергии, лучшим решением будет монтаж теплогенераторной системы, в основе функционирования которой находится применение схемы отопления с гидрострелкой.

Как показывает практика, по сравнению с эксплуатацией традиционной системы теплоснабжения эффект от функционирования правильно спроектированной отопительной конструкции на основе монтажа гидроразделителя состоит в экономии газа на 25% и электроэнергии на 50%.

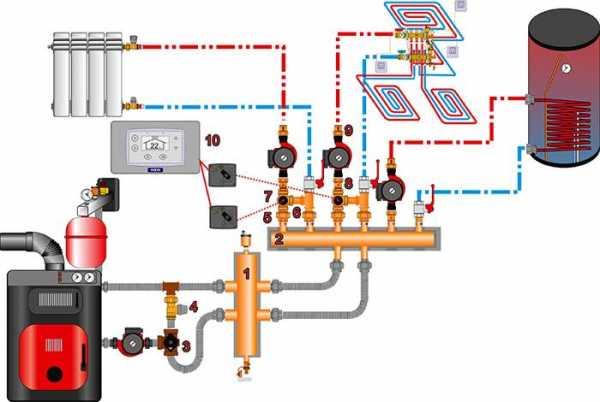

Применение гидрострелки с твердотопливным оборудованием

При использовании твердотопливного агрегата подключение гидравлического разделителя осуществляют в месте входа – выхода. Данный вариант подсоединения нагревательного устройства разного типа обеспечивает подбор оптимального и индивидуального температурного режима для всех компонентов в отдельности.

Сегодня потребители, разобравшись с тем, как работает гидрострелка на отопление, отдают предпочтение уже готовой продукции, которая представлена в продаже. Выбирают гидроразделитель по каталогу, основываясь на мощности агрегате и максимальном потоке воды.
