Как подобрать радиаторы для отопления квартиры – Как правильно выбрать радиаторы отопления
Как подобрать батарею отопления по площади
Как подобрать радиатор отопления по площади, учитывая КПД батарей
Особая важность в обустройстве любого жилого помещения, безусловно, отводится оборудованию качественной отопительной системы. Для того чтобы теплоснабжение дома работало стабильно и в меру экономно, требуется грамотно подобрать отопительные приборы, которые и будут выполнять обогрев жилища. О том, как подобрать радиатор отопления, а также о типах этого оборудования и их технических характеристиках далее и пойдет речь.

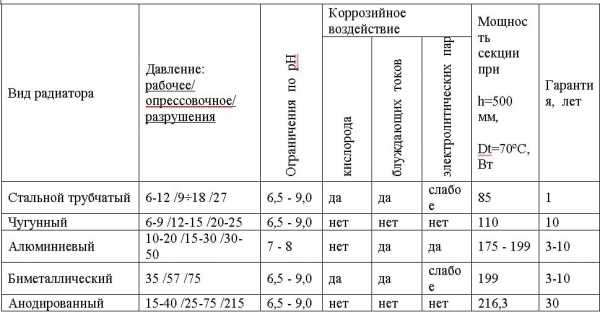

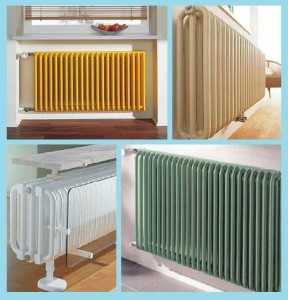

Разновидности приборов отопления
Подбор радиаторов отопления – процесс очень ответственный, поэтому прежде, чем определяться с тем, какому варианту отдать предпочтение, следует подробно изучить разновидности этих аппаратов, которые бывают следующими:

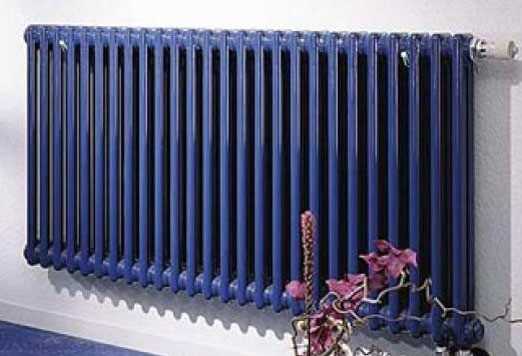

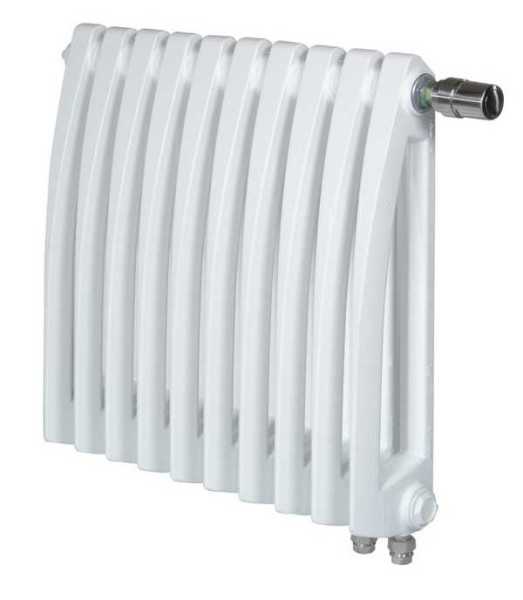

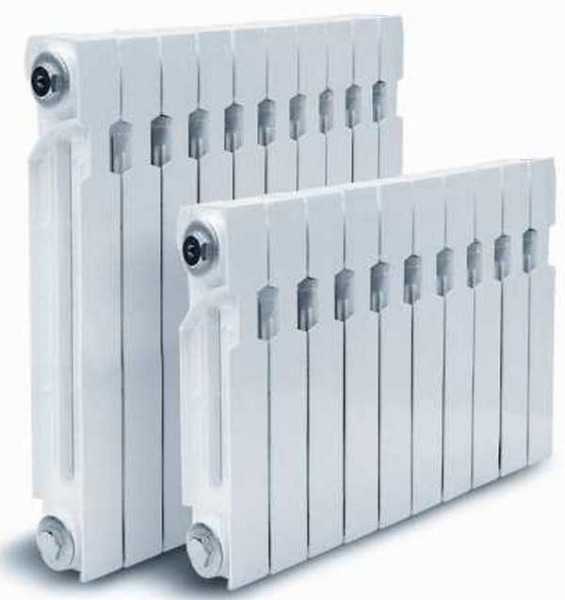

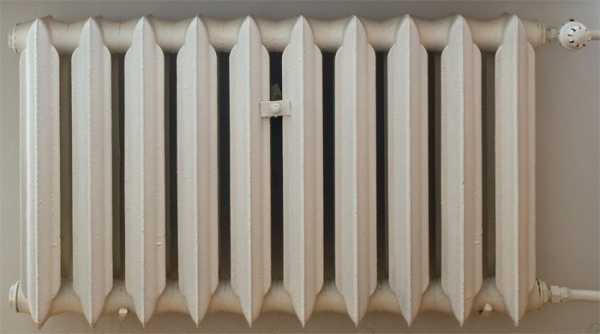

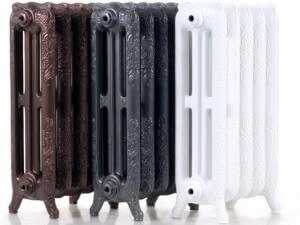

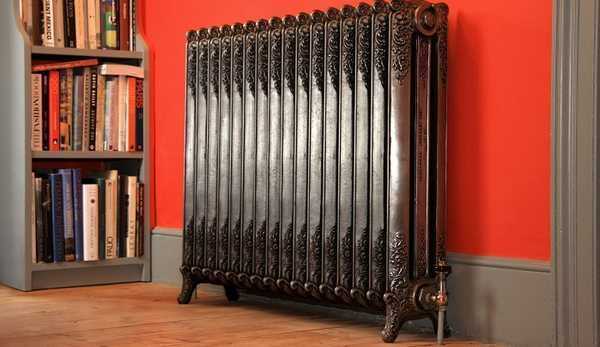

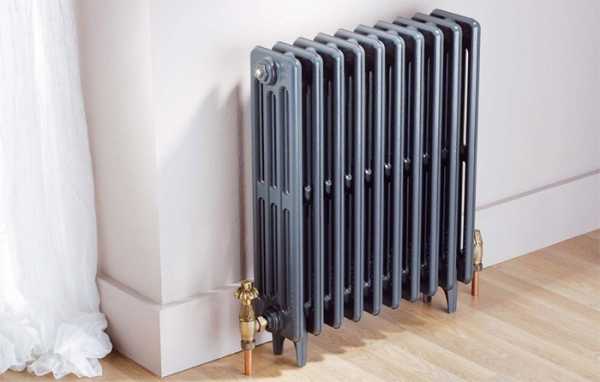

- Чугунные батареи. Этот материал является традиционным в оборудовании системы отопления и используется уже не один десяток лет. При этом современные модели батарей, изготавливаемых из чугуна, внешне практически ничем не отличаются от привычных всем старых изделий. Однако при желании приобрести уникальный по своему оформлению аппарат всегда можно найти те образцы радиаторов, которые имеют особый с точки зрения дизайнерского решение внешний вид.
Так или иначе, стандартное оборудование имеет не только неважное оформление, но и необходимость обеспечения большого внутреннего сечения секции, что неизбежно замедляет скорость циркуляции теплоносителя в ней. Как следствие, такая батарея требует промывки не реже двух раз в год.
Среди недостатков таких моделей нельзя не отметить также низкую устойчивость чугунных радиаторов к гидроударам. Стандартное рабочее давление в таких устройствах варьируется от трех до десяти атмосфер.
Еще одна отрицательная сторона таких моделей – частые течи, возникающие в пространстве между секциями, поскольку прокладки из паронита, которые установлены в этих местах, с течением времени начинает пропускать воду. Решить эту проблему можно, лишь перебрав систему батареи и заменив эти прокладки.
Выполняя подбор радиаторов отопления, особенно это касается чугунных изделий, нужно помнить, что для оптимизации работы всей системы отопления и для исключения возможных неполадок в теплое время года радиатор рекомендуется сбрасывать. Никакого вреда оборудованию такое мероприятие не нанесет, напротив, это избавит прибор от любых течей и не позволит образоваться коррозионному налету.

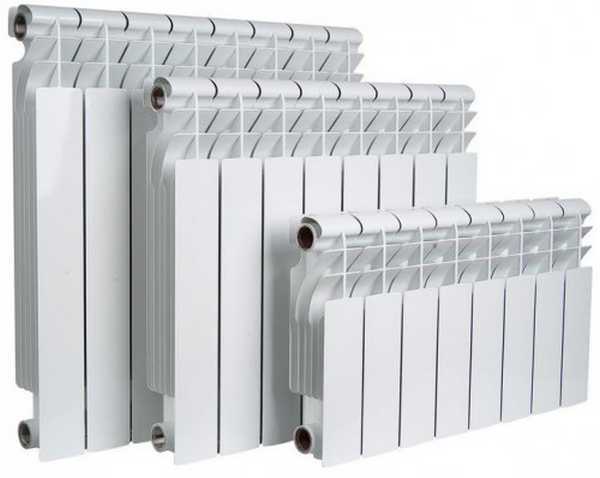

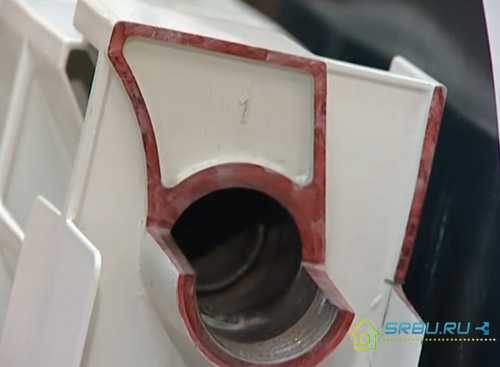

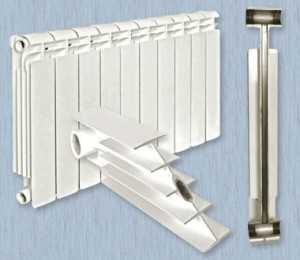

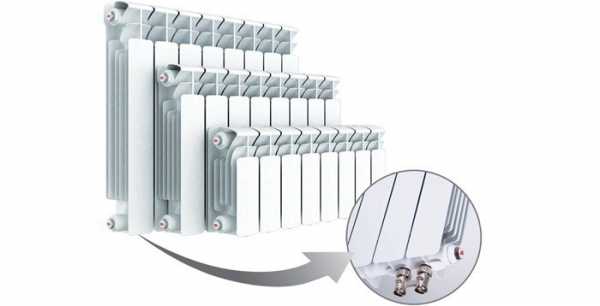

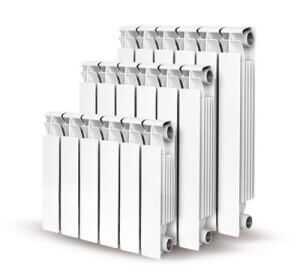

Алюминиевые батареи обычно имеют весьма привлекательный внешний вид и могут гармонично вписаться в любой интерьер. Однако имеют такие агрегаты и некоторые недостатки: например, их устойчивость к гидроударам оставляет желать лучшего, так как их рабочее давление обычно не превышает параметр в 16 атмосфер. Также алюминий склонен к образованию гальванических пар с другими металлами. Это значит, что в том случае, если в контуре отопления находятся алюминиевые и медные элементы, то с течением времени алюминиевые части конструкции могут разрушиться.
Главный недостаток таких приборов – это их высокая стоимость.
Приборы пластинчатого типа являются компактными по своим размерам, их толщина является очень малой, поэтому осуществляя подбор радиаторов отопления по площади помещения, в случае нехватки пространства вполне можно обратить внимание на такие агрегаты. Но, как становится понятно, ввиду малой толщины стенок сталь в таких изделиях плохо справляется с воздействием коррозии.
Оребрение же представлено алюминием, вследствие чего цена прибора существенно снижается. Несмотря на то, что общая стоимость таких моделей довольно высока, они прекрасно справляются с отоплением жилища, обеспечивая отличную теплоотдачу даже при своих небольших размерах.
Несмотря на некоторую внешнюю неказистость таких агрегатов, они способны качественно обогреть жилое помещение, не затратив при этом большого количества энергии.
Как подобрать радиатор отопления – основные критерии выбора
На выбор того или иного прибора отопления очень сильно влияют некоторые специфические особенности обустраиваемого помещения, но благодаря широкой разновидности батарей отопления можно всегда подобрать подходящий вариант..
Так, прежде чем приобретать то или иное оборудование, следует ознакомиться со следующими рекомендациями по выбору устройств обогрева:

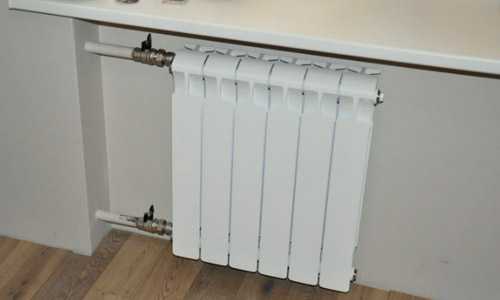

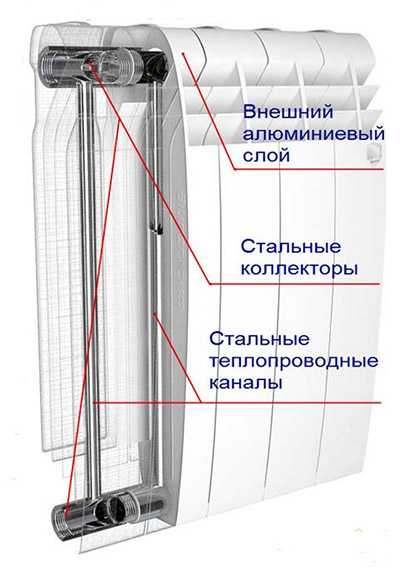

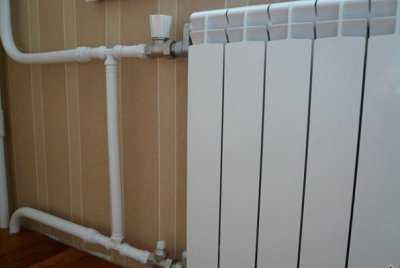

- центральное отопление правильнее всего будет оснастить биметаллическими отопительными приборами, способными стойко переносить любые температурные режимы и нестабильность давления в таких системах. Так, скачки давления в центральном отоплении весьма нередки, к этому может привести как быстрое открытие задвижки узла элеватора, так и отрыв клапана винтового вентиля или резкое перекрытие вентиля пробкового типа. Благодаря своей прочности биметаллические радиаторы смогут обезопасить всю систему от внезапных поломок и позволят предотвратить неожиданные затопления.
Важно помнить, что монтаж батареи из биметалла крайне не стоит выполнять на подводку из пластика или металлопластика. Единственно верным решением будет устройство таких батарей вместе со стальными оцинкованными трубами;
В том случае, если площадь строения является большой, то еще один вариант устройства отопительного прибора – монтаж конвектора из меди и алюминия под полом. В такой конструкции видимыми останутся только расположенные горизонтально решетки, которые служат местом отвода горячего воздуха;

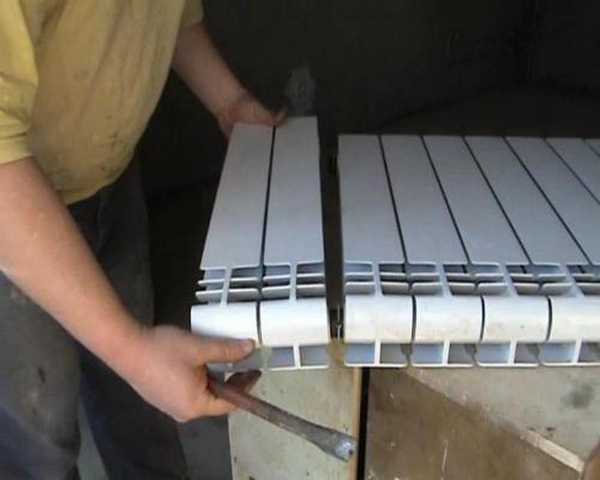

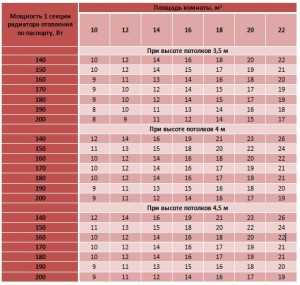

Как рассчитать количество секций в батарее по площади
Принцип расчета количества секций в бытовых отопительных приборах пластинчатого, трубчатого типа, а также в конвекторах совсем несложно, так как обычно информация о требуемой тепловой мощности указывается непосредственно производителем (прочитайте также: “Как рассчитать количество радиаторов отопления правильно, формула расчета “). Как правило, средним значением для одной секции является параметр в 180 Вт.
Для того чтобы вычислить нужное количество секций, требуемое для той или иной конструкции, следует разделить общий параметр потребляемого тепла на показатель теплоотдачи одной секции. К примеру, если потребность в тепле для конкретного помещения составляет 12000 Вт, то количество секций можно легко высчитать по следующей формуле: 12000 / 180 = 67 секций.
Таким образом, можно сказать, что в выборе максимально подходящего для того или иного сооружения прибора отопления нет особой сложности, важно лишь учитывать технические особенности как самой постройки, так и устройства обогрева. Для того чтобы изучить все варианты нагревательных аппаратов более детально, всегда можно обратиться к специалистам по монтажу такого оборудования или к поставщикам, которые способны предоставить подробные фото моделей и видео по их правильному подключению.
Видео о том, как подобрать радиатор отопления правильно:
Подбор батареи отопления по площади квартиры
Подбор любого радиатора начинается с определения количества тепла, которое он должен создавать в квартире или доме. Этот показатель можно вычислить разными способами. Среди них есть как простые, так и сложные. Наиболее простой предусматривает использование площади и учета высоты помещения (но этот показатель участия в вычислениях не берет).
Стандартный способ подбора
Его применяют только тогда, когда высота комнаты меньше 3 м. Его реализуют так:
- Определяют площадь помещения. Например, она составляет 25 м².
- Умножают полученную цифру на 100 Вт. Согласно СНиП эта цифра является нормой. В документе сказано, что на каждый квадратный метр должно создаваться 100 Вт. Получается, что источник тепла должен создавать 2 500 Вт или 2,5 кВт.
- Полученную мощность делят на теплоотдачу одной секции батареи. Этот шаг выполняют тогда, когда планируется устанавливать секционный радиатор или батарею. Как известно, такое исполнение имеют чугунные, алюминиевые и биметаллические отопительные устройства. Если батарея имеет секцию с теплоотдачей, равной 150 Вт, то нужно покупать устройство с 17 секциями (2 500/150 = 16,6, округляют только в большую сторону).

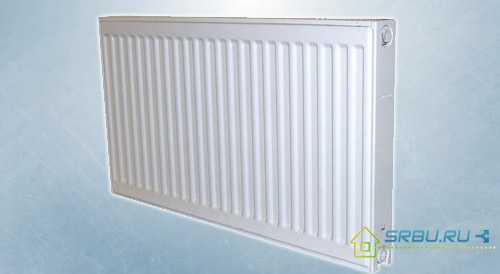

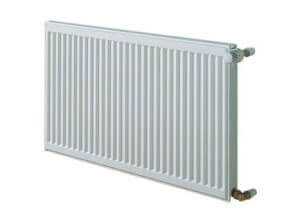

С панельными радиаторами ситуация несколько иная. Они представляют собой цельную конструкцию, которую невозможно увеличивать или уменьшать. Поэтому учитывают полную их мощность. Однако установка одного большого радиатора с мощностью 2,5 кВт будет немного ошибочным шагом. Это потому, что для этих батарей применяют иной способ расчета.
Некоторые особенности стандартного способа
Вышесказанное касается тех комнат, которые имеют одну наружную стену, и потеря тепла в которых малая.
Однако, если помещение имеет повышенную потерю тепла, то общую мощность отопительных устройств (в нашем случае цифру 2,5 кВт) нужно корректировать.
Корректировка должна быть такой:
- Увеличение итоговой цифры на 20% в случае, когда комната является угловой (то есть две стены являются внешними).
- Увеличение общей мощности на 10% в случае выполнения нижнего подключения батареи отопления.
- Уменьшение общего количества тепла на 15-25%, если в комнате установлены металлопластиковые окна.
В каждом случае к 2,5 кВт добавляют или отнимают определенное количество процентов. Если все эти факты имеют место, то цифра 2,5 кВт превратится в 2,625 кВт. Тогда нужно устанавливать радиатор отопления с 18 секциями.
Еще более простой способ
Согласно ему для отопления 2 кв. м нужно устанавливать одно ребро. Кроме этого к общему количеству ребер добавлять еще одно. Если помещение имеет площадь 25 кв. м, то нужно подобрать устройство отопления с 25/2 = 12,5 ребрами.
Округлив эту цифру и добавив к ней 1, получают 14 ребер. Как видно, этот результат является меньше числа, полученного стандартным способом.
Конечно, отсутствие 3 ребер не позволит нагревать комнату как следует. Поэтому этот метод лучше использовать в качестве ориентировочного. Во время покупки использовать его в качестве основного не следует.

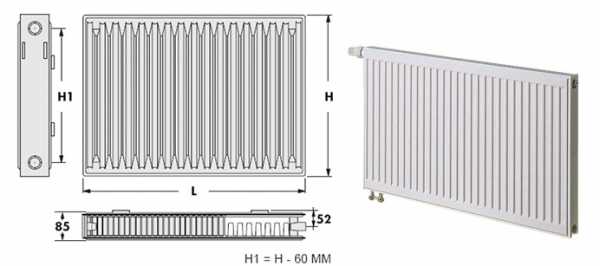

Расчет мощности панельного радиатора
Чтобы ее определить, одной площади комнаты недостаточно. Нужно знать высоту, а также применить цифру 41. Согласно СНиП радиатор отопления должен создавать 41 Вт на 1 куб. м. Как видно, для подбора панельного устройства отопления нужно делать расчет по объему.
- Определение площади.
- Определение объема (площадь умножают на высоту).
- Умножения объема на 41.
- Конечный результат корректируют на вышеназванные проценты.
После, получают мощность востребованного радиатора. Можно установить одно мощное устройство. Такой вариант подходит для помещений, в которых есть одно большое окно. Если их два, то лучше использовать две панельные батареи с теплоотдачей 1,25 кВт.
Аналогично подбирают отопительные устройства для помещений с потолком, превышающим 3 м.
Похожие статьи:
Изготовление батареи отопления из профильной трубы Расчет количества секций алюминиевых радиаторов отопления Насколько должны нагреваться батареи отопления Счетчики отопления на батареи
Как рассчитать количество секций радиаторов
Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.
Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.
Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.
Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций
Расчет радиаторов отопления по площади
Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:
- для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
- для областей выше 60 о требуется 150-200Вт.
Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.
Расчет радиаторов отопления можно сделать по нормам СНиП
Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»
Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.
Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.
Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.
Как посчитать секции радиатора по объему помещения
При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:
- в панельном доме на обогрев кубометра воздуха требуется 41Вт;
- в кирпичном доме на м 3 — 34Вт.
Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему
Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .
Дальше посчитаем для вариантов в панельном и кирпичном доме:
- В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
- В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).
Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.
Корректировка результатов
Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

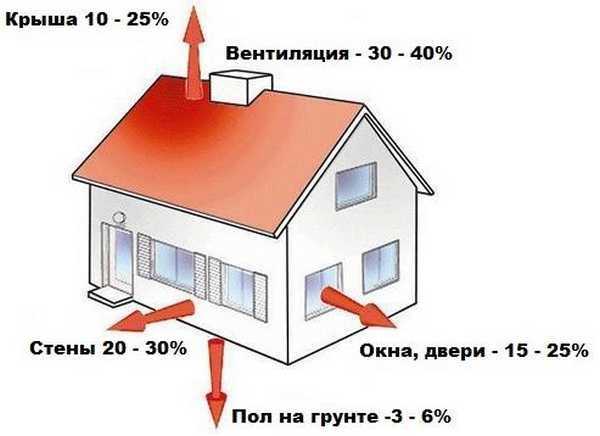

Количество радиаторов зависит от величины потерь тепла
На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:
- соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
- остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.
Стены и кровля
Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.
- кирпичные стены толщиной в два кирпича считаются нормой — 1,0
- недостаточная (отсутствует) — 1,27
- хорошая — 0,8
Наличие наружных стен:
- внутреннее помещение — без потерь, коэффициент 1,0
- одна — 1,1
- две — 1,2
- три — 1,3
На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).
Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора
Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.
Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.
Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.
Климатические факторы
Можно внести корректировки в зависимости от средних температур зимой:
Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.
Расчет разных типов радиаторов
Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).
Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя
Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.
Осевое расстояние определяют между центрами отверстий для теплоносителя
Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.
Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:
- алюминиевые — 190Вт
- биметаллические — 185Вт
- чугунные — 145Вт.
Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.
При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.
Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:
- биметаллический радиатор — 1,8м 2
- алюминиевый — 1,9-2,0м 2
- чугунный — 1,4-1,5м 2 .
Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.
Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения
Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.
Корректировка в зависимости от режима отопительной системы
Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.
Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.
Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора
Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2. Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:
- высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
- низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.
То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.
При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.
Зависимость мощности радиаторов от подключения и места расположения
Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

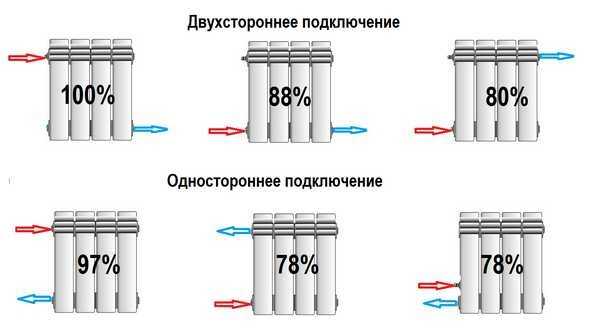

Потери тепла на радиаторах в зависимости от подключения

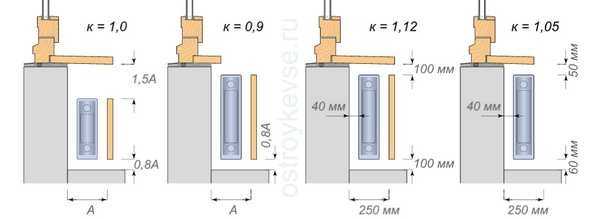

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

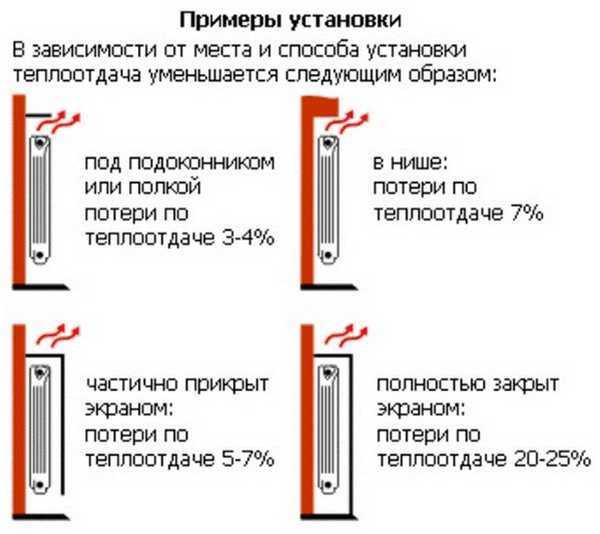

Количество тепла зависит и от установки
Количество тепла зависит и от места установки
Определение количества радиаторов для однотрубных систем
Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.
В однотрубной системе вода на каждый радиатор поступает все более холодная

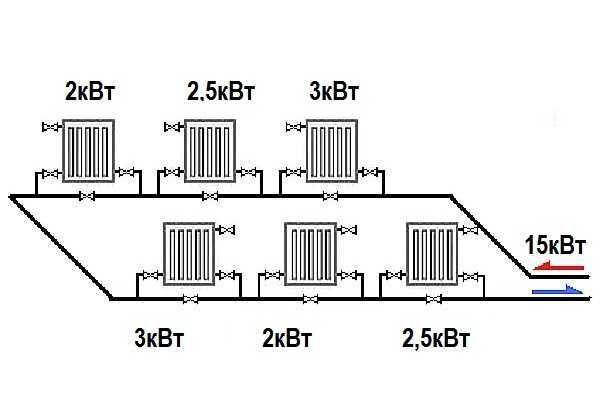

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.
В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции
Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.
Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.
Источники: http://teplospec.com/radiatory-batarei/kak-podobrat-radiator-otopleniya-po-ploshchadi-uchityvaya-kpd-batarey.html, http://poluchi-teplo.ru/radiatoryi/montazh/podbor-batarei-otopleniya-po-ploshhadi-kvartiryi.html, http://teplowood.ru/raschet-radiatorov-otopleniya.html
teplosten24.ru
Как подобрать радиатор отопления для комнаты
Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры
Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.
Расчет по площади помещения
Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.
Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.
Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме
Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:
2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.
Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.
А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:
Расчеты в зависимости от объема помещения
Более точные данные можно получить, если сделать расчет секций радиаторов отопления с учетом высоты потолка, т. е. по объему помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

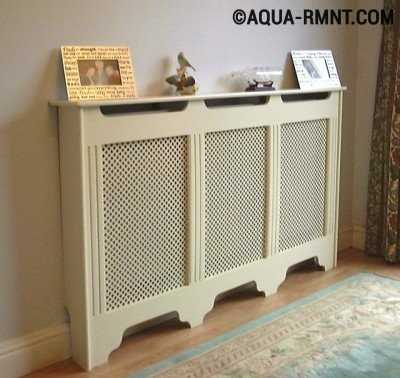

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%
Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объем, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.
Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв.м. с потолком высотой 3 метра. Объем помещения составит 60 куб.м (20 кв.м. Х 3 м.). Расчетная тепловая мощность в этом случае будет равна 2460 Вт (60 куб.м. Х 41 Вт).
А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.
Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчеты более реалистичными и точными.
Что делать если нужен очень точный расчет?
К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.
При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.
Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:
КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7
КТ — количество тепла, необходимого для конкретного помещения;
П — площадь комнаты, кв.м.;
К1 — коэффициент, учитывающий остекление оконных проемов:
- для окон с обычным двойным остеклением — 1,27;
- для окон с двойным стеклопакетом — 1,0;
- для окон с тройным стеклопакетом — 0,85.
К2 — коэффициент теплоизоляции стен:
- низкая степень теплоизоляции — 1,27;
- хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
- высокая степень теплоизоляции — 0,85.
К3 — соотношение площади окон и пола в помещении:
К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:
- для -35 градусов — 1,5;
- для -25 градусов — 1,3;
- для -20 градусов — 1,1;
- для -15 градусов — 0,9;
- для -10 градусов — 0,7.
К5 — корректирует потребность в тепле с учетом количества наружных стен:
К6 — учет типа помещения, которое расположено выше:
- холодный чердак — 1,0;
- отапливаемый чердак — 0,9;
- отапливаемое жилое помещение — 0,8
К7 — коэффициент, учитывающий высоту потолков:
Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.
Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.
Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.
Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.
Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?
Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?
Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.
Как рассчитать количество секций радиаторов
Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.
Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.
Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.
Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций
Расчет радиаторов отопления по площади
Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:
- для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
- для областей выше 60 о требуется 150-200Вт.
Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.
Расчет радиаторов отопления можно сделать по нормам СНиП
Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»
Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.
Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.
Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.
Как посчитать секции радиатора по объему помещения
При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:
- в панельном доме на обогрев кубометра воздуха требуется 41Вт;
- в кирпичном доме на м 3 — 34Вт.
Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему
Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .
Дальше посчитаем для вариантов в панельном и кирпичном доме:
- В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
- В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).
Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.
Корректировка результатов
Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.
Количество радиаторов зависит от величины потерь тепла
На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:
- соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
- остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.
Стены и кровля
Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.
- кирпичные стены толщиной в два кирпича считаются нормой — 1,0
- недостаточная (отсутствует) — 1,27
- хорошая — 0,8
Наличие наружных стен:
- внутреннее помещение — без потерь, коэффициент 1,0
- одна — 1,1
- две — 1,2
- три — 1,3
На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).
Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора
Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.
Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.
Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.
Климатические факторы
Можно внести корректировки в зависимости от средних температур зимой:
Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.
Расчет разных типов радиаторов
Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).
Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя
Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.
Осевое расстояние определяют между центрами отверстий для теплоносителя
Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.
Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:
- алюминиевые — 190Вт
- биметаллические — 185Вт
- чугунные — 145Вт.
Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.
При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.
Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:
- биметаллический радиатор — 1,8м 2
- алюминиевый — 1,9-2,0м 2
- чугунный — 1,4-1,5м 2 .
Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

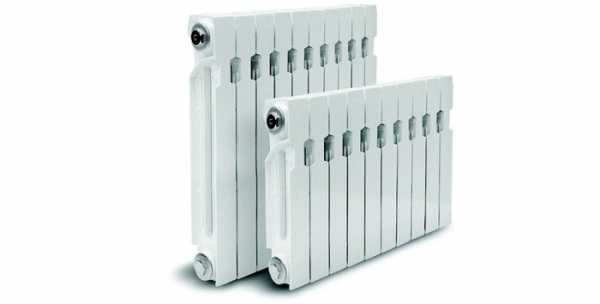

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения
Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.
Корректировка в зависимости от режима отопительной системы
Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.
Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.
Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора
Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2. Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2. Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:
- высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
- низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.
То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.
При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.
Зависимость мощности радиаторов от подключения и места расположения
Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.
Потери тепла на радиаторах в зависимости от подключения
Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.
Количество тепла зависит и от установки
Количество тепла зависит и от места установки
Определение количества радиаторов для однотрубных систем
Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.
В однотрубной системе вода на каждый радиатор поступает все более холодная
Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.
В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции
Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.
Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.
Методика расчета секций радиаторов отопления
При установке и замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы в квартире было уютно и тепло даже в самое холодное время года? Сделать расчет самостоятельно совсем несложно, нужно лишь знать параметры помещения и мощность батарей выбранного типа. Для угловых комнат и помещений, имеющих потолки выше 3 метров или панорамные окна, расчет несколько отличается. Рассмотрим все методики расчета.
Расчет количества секций радиаторов отопления
Помещения со стандартной высотой потолков
Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.
Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.
- Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
- Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.
Также можно воспользоваться таблицей:
Таблица для расчета количества радиаторов на М2
Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..
Помещения с высотой потолков более 3 метров
Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.
Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Также можно воспользоваться таблицей:
Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:
- Находится в панельном или плохо утепленном доме;
- Находится на первом или последнем этаже;
- Имеет больше одного окна;
- Расположена рядом с неотапливаемыми помещениями.
В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.
Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
- Умножаем полученное количество на коэффициенты:
Угловая комната – коэффициент 1,2;
Панельный дом – коэффициент 1,1;
Два окна – коэффициент 1,1;
Первый этаж – коэффициент 1,1.
Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.
При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .
Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
Читайте также:
- Расход дизельного котла отопления
- Биметаллические радиаторы отопления
- Как сделать расчет тепла на отопление дома
- Расчет арматуры для фундамента
Источники: http://aqua-rmnt.com/otoplenie/raschety/raschet-radiatorov-otopleniya.html, http://teplowood.ru/raschet-radiatorov-otopleniya.html, http://stroyvopros.net/vodosnab_otopl/raschet-kolichestva-sektsiy-radiatorov-otopleniya.html
msklimat.ru
Как правильно выбрать радиатор отопления в квартиру
Какие радиаторы отопления лучше ставить в квартире
С проблемой нехватки тепла в доме сталкиваются многие. Решением вопроса станет установка современных котлов. В многоэтажных же домах только мощные отопительные радиаторы для квартиры обеспечат дому уют. Устройство позволит поддерживать оптимальную температуру помещения, регулировать ее при необходимости. Если вы не знаете, какие радиаторы лучше для отопления квартиры, то эта статья ознакомит с основными аспектами выбора. Благодаря практическим советам удастся найти идеальный вариант.
Какие батареи отопления лучше для квартиры
Радиаторы отличаются уровнем теплоотдачи, сроком эксплуатации и ценой. Определяющим фактором качества работы установки считается материал изготовления. Самые популярные виды батарей отопления в квартире – это:
Принцип работы конструкции прост. Преимущественно теплоносителем выступает горячая вода. Подключение осуществляется через трубу. Под воздействием тепла поверхность установки начинает нагреваться, а температура помещения – увеличиваться. В зависимости от материала изготовления и конструкции панелей водяные радиаторы остывают быстрее или медленнее.
В чугунные установки горячая вода заходит с одной стороны и выходит с другой. Для осуществления такой работы необходимо большое количество теплоносителя. Принцип действия стальных, алюминиевых и биметаллических теплообменников имеет небольшую разницу. Внутри каждой секции есть тонкая трубка, которая наполняется горячей водой. Благодаря воздушной подушке, которая образуется внутри, теплопроводность таких батарей выше. Для запуска системы понадобится всего 350 г воды, что упрощает установку.
Чтобы понять, какие радиаторы подойдут лучше для отопления квартиры, стоит ознакомиться с основными характеристиками каждого вида. Батарея – универсальная установка для обогрева коммерческих, производственных и жилых зданий – имеет свои особенности в зависимости от материала изготовления. Сопоставив плюсы и минусы, вы найдете оптимальный вариант.

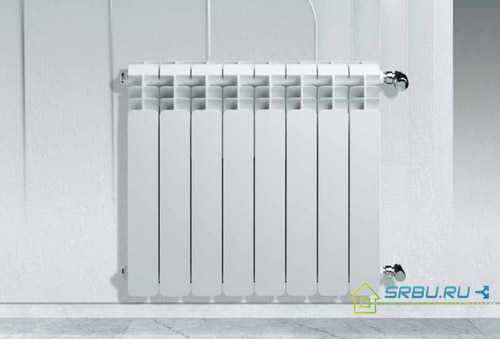

Биметаллические радиаторы
Приборы изготовляют из стали и алюминия. Установка очень долговечна, имеет высокую теплопроводность. Привлекательный вид батарей делает их лучшим вариантом для офиса, дома. Система представляет собой конструкцию из вертикальных стальных трубок, которые снаружи покрыты алюминием. Такой теплообменник устойчив к коррозии, долговечен. Если вам будет не хватать температуры, то к биметаллической батарее всегда можно прикрепить еще одну секцию.
Алюминиевые
Установки отличаются высокой теплоотдачей, привлекательным дизайном. По сравнению с предыдущим вариантом их цена более доступна. Если вас интересует замена радиаторов отопления в квартиры, алюминиевый вариант подойдет как нельзя лучше. Монтировать их легко. Батареи устанавливают в автономные и центральные отопительные системы. Для более экономного потребления энергии рекомендуется использовать термостатические клапаны.
Если вы не знаете, какие радиаторы лучше для центрального отопления, то выбирайте такой вариант. Конструкция идеально подходит для системы отопления циклического типа. Установка надежна, прослужит много лет. К недостаткам относят сравнительно небольшую теплоотдачу, быстрое остывание систем. Она очень громоздка, поэтому требует особых навыков в установке. Стоят такие теплообменники недорого, что делает их очень популярными.
Доступные и практичные системы остаются востребованными по сей день. Их устанавливают в коттеджах, квартирах, коммерческих помещениях. Степень теплоотдачи очень высока. При неправильном расчете мощности системы или низкой температуре теплоносителя цельная железная конструкция может стать проблемой. Модернизировать ее невозможно, поэтому придется менять всю конструкцию. Стоимость стальных батарей невысокая.
Как выбрать радиатор отопления для квартиры
Когда основные характеристики устройств обозначены, определиться проще. Независимо от того, какие батареи для отопления квартиры вам понравились, совершая покупку, во внимание нужно брать все, начиная от метража комнат и заканчивая местом установки. Не стоит забывать и о сомнительном качестве теплоносителя: лучше лишний раз перестраховаться.
Ознакомьтесь с практическими советами, которые помогут понять какие радиаторы лучше ставить в квартиру:
- Необходимо провести расчет мощности установки для вашего помещения. Нужная величина равна произведению объема и требуемого теплового потока для стандартных построек (0,41 кВт).
- Выясните количество теплоносителя в системе. Если воды мало, то лучше отдать предпочтение стальным, алюминиевым или биметаллическим моделям. В тех случаях, когда планируется отопление с естественной циркуляцией, выбирайте чугунные.
- Определите место установки. От этого во многом будет зависеть размер систем и необходимая теплоотдача.
- Для комнаты с 1 окном и наружными стенами мощность прибора нужно увеличивать на 20-30%.
Рейтинг радиаторов отопления для квартиры
Замена батарей в идеале осуществляется раз и на всю жизнь, или хотя бы на 20 лет. Если вы хотите, чтобы приборы служили долго, подойдите основательно к выбору производителя. От этого во многом будет зависеть надежность устройства, качество его работы. Независимо от того, сколько стоит радиатор отопления в квартире, обязательно потребуйте у производителя сертификаты, подтверждающие оригинальность теплообменников.
Особого внимания заслуживает продукция итальянской марки Global, Sira. Модели не из дешевых, но качество оправдывает цену. Приборы имеют классический вид, изготовлены из биметалла или алюминия. Преимущество состоит в экономичности и высокой теплоотдаче установок. Хорошие отзывы покупателей получили еще такие марки:
- Kermi – прекрасное немецкое качество и лаконичность форм;
- Arbonia – оригинальный дизайн, который позволит стать этим приборам украшением комнаты;
- Smart – недорогой фирменный Китай вполне достоин внимания;
- Rifar – отечественный производитель, заслуживающий внимания.
Видео: какие лучше ставить батареи в квартире
Благодаря ролику вы сможете понять, какие радиаторы лучше алюминиевые или биметаллические, узнаете об их особенностях приборов, принципах работы и монтаже. Если до сих пор есть сомнения, какие лучше ставить батареи в квартире, то практические советы, представленные в видео, расставят все акценты. Посмотрев ролик, вы сможете самостоятельно сделать правильный выбор.
До того как начал строить собственный дом, понятия не имел, какие бывают радиаторы отопления. В итоге купили чугунные. Отличная теплоотдача, дома жара. Не вижу смысла платить огромные деньги за биметаллические, если эти прекрасно справляются.
Я никогда не экономлю на качестве, поэтому устанавливал биметаллические радиаторы. Зато зимой всегда тепло, дети спокойно ходят в футболках и никто не мерзнет. Ни разу не пожалел, что купил такие батареи. Лично убедился, какие радиаторы считаются лучшими для отопления квартиры.
Хотя и существует большой выбор радиаторов отопления для квартиры, купили стальные панельные батареи. Смотрятся красиво и греют хорошо уже 3 года. Главное – выбирать по метражу комнат, тогда в помещении будет отличная температура. До этого тоже были стальные, но маленькие. Тепла не хватало.
Какие радиаторы отопления лучше выбрать для квартиры с центральной системой отопления
Делая ремонт в квартире, зачастую мы задумываемся и о замене старых батарей, отслуживших свой срок. Пора поставить вместо них более современные и эффективные приборы, которые появились на рынке. Но тут возникает вопрос – какие радиаторы отопления лучше для квартиры? Ведь кто-то хвалит алюминиевые батареи, кто-то – стальные. Одни соседи не нарадуются новомодным биметаллическим радиаторам, а другие купили себе новые чугунные и тоже довольны. А давайте проведем сравнение этих наиболее популярных отопительных приборов, учитывая некоторые нюансы централизованного отопления.
Какие угрозы таит в себе централизованное отопление
С одной стороны, подача тепла извне удобнее автономного отопления – не надо возиться с установкой котла и его настройкой. Придет осень, и горячая водичка весело побежит по вашим батареям, согревая квартиру.
Но не все так гладко в системе централизованного отопления:
- В воде, прошедшей долгий путь, содержится немало химически активных примесей, способных вызвать коррозию труб и радиаторов.
- А еще мелкие частички шлама, неизбежно попадающие в теплоноситель, царапают батареи изнутри, через несколько лет протирая их до дыр.
- И температура воды не всегда бывает стабильной – то батареи имеют комнатную температуру, а то до них и дотронуться невозможно.
- А самая главная опасность – это внезапный огромный скачок давления в системе отопления, так называемый гидроудар. Он бывает, к примеру, по той причине, что слесарь слишком резко закрыл кран насосной станции.
Раньше там использовали вентили, имеющие плавный ход, а с появлением шаровых кранов появилась возможность перекрывать воду мгновенно. Бывает гидроудар и тогда, когда лишний воздух в трубы попадает. Секундный скачок давления бед наделать способен много. Слабые батареи не выдерживают огромного давления и лопаются, брызнув кипятком, испортив предметы обстановки и нанеся урон соседям снизу.
По каким параметрам выбирать радиаторы для квартиры
Теперь, зная слабые места центрального отопления, можно уже представить себе, каким требованиям должны отвечать хорошие батареи. Перечислим их.
1. У радиаторов давление, заявленное производителем, должно превышать давление (как рабочее, так и превышающее его в полтора раза – испытательное) в отопительной системе. Для примера приведем цифры. В пятиэтажных домах старой планировки этот параметр не больше 5 – 8 атмосфер. Многоэтажные здания современного типа отапливаются под давлением до 12 – 15 атмосфер.
2. Отдельно отметим возможность противостоять гидроудару. Потому что, живя в квартире, от скачков давления в отоплении уберечься сложно, лучше предупредить неприятность заранее. Кстати – если вы часто слышите в батареях гудение и щелчки, обратитесь в коммунальную службу. Давление, видать, «пошаливает» в системе.
3. Качество воды в отечественной системе отопления неважное, поэтому батареи должны с честью выдержать ее «химическую атаку», не разрушаясь. Нужно использовать радиаторы со специальным покрытием изнутри или химически нейтральный материал для стенок. А толщина их обязана быть такой, чтобы частички песка и мелкие камешки ее не протерли, действуя подобно наждаку.
4. Решая, какие радиаторы лучше для квартиры, не будем забывать об основной их функции – греть. То есть предпочтительнее выбирать приборы, у которых отдача тепла больше.
5. Не обойдем вниманием и дизайн радиаторов – мало кого устроят страшненькие чугунные монстры убогой формы, которые в советские времена стояли повсюду. Хочется, чтобы батареи гармонически дополняли убранство комнат – сегодня это вполне реально.
6. Последний параметр – это продолжительность службы. Тут уже комментарии излишни. Чем реже придется возиться с установкой этих громоздких и довольно дорогих приборов, тем выгоднее хозяевам.
Проверяем, какие радиаторы годятся для квартирного отопления
Батареи из стали – пали, атакованные большим давлением
Стальные радиаторы отличает небольшой вес и толщина. Хорошая отдача тепла и маленький объем воды делают их экономичными и эффективными. Да и стоят они недорого. Но по давлению они «подкачали» – всего 6-8 атмосфер выдерживают. Не годятся они для квартир, и точка.
Панельный стальной радиатор.

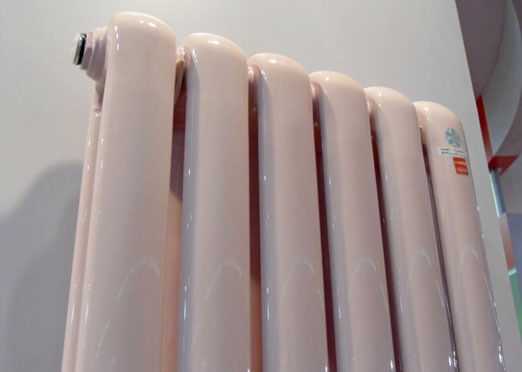

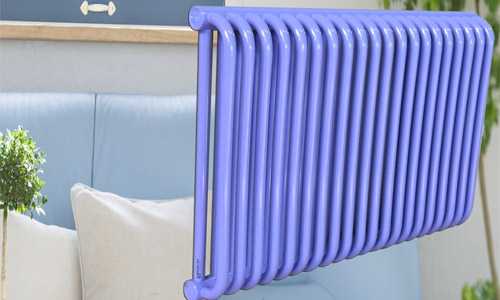

Трубчатый стальной радиатор, они имеют большое разнообразие и отличаются как по конструкции так и по цвету.
Алюминиевые радиаторы – съедаются коррозией, лопаются от гидроударов
Симпатично выглядят эти радиаторы, и 190 ватт тепловой мощности радует потребителя. Впрочем, подождите, обитатели квартир – радоваться рановато. Горячая вода с химическими примесями и большой кислотностью быстро «скушает» батареи изнутри. Ведь алюминий слишком активен. Да и с большим давлением он не справляется. Средние показатели рабочего давления – до 16 атмосфер. А гидроудар способен погубить даже совсем новенький радиатор из алюминия.
Алюминиевые радиаторы имеют очень привлекательный внешний вид и могут отдавать тепло как просто нагревом воздуха так и конвекцией, но абсолютно не подходят для квартиры.
Биметаллические батареи – всем хороши, только дороги
Это одна из самых новых разработок отопительных приборов. Такие радиаторы называют биметаллическими – ведь в них два металла. Это могут быть, в частности, алюминий и сталь, или же алюминий и медь.
Из алюминиевого сплава сделан ребристый фигурный корпус, а внутри находится сердечник из стали или меди.
Изготовители гарантируют, что проработают такие батареи не меньше сорока лет. Для квартиры они подходят по всем показателям, в чем вы можете убедиться.
- Температуру они выдерживают даже до 130 градусов.
- Рабочее давление у них заявлено до 30 – 50 атмосфер, в зависимости от производителя и модели. С ними можно перестать бояться гидроударов.
- Антикоррозийная наружная и внутренняя грунтовка делает батареи долговечными и стойкими к разрушению.
- Малый вес делает монтаж, переноску и транспортировку подобных батарей необременительными.
Внешний вид их приятно ласкает взор – красивые белые или цветные панели намного эстетичнее привычной формы чугунной «гармошки».
Увы – не каждый может купить такой дорогостоящий прибор. А если вам предлагают что-либо подобное по демократичной цене – не верьте. Подделку подсунут. Если уж покупать, то изделия проверенных брендов – российской фирмы Rifar, итальянских – Sira или Global. Есть и китайские неплохие производители. У них, как и у российских, цена несколько ниже, чем у радиаторов родом из Европы.
Старый добрый чугун – обретает вторую жизнь
Лет пятьдесят, не меньше, отмерено жить такой батарее. Напрасно утверждают некоторые производители новинок, что давно пора забыть об этом «старье». Долго думая, какие радиаторы отопления выбрать для квартиры, многие останавливаются именно на чугунных батареях. Уж они-то не «выкинут фокусов» при контакте с грязной отечественной водой в системе отопления. Химически пассивен этот металл, и не боится он ни высокой кислотности, ни наличия химических добавок в теплоносителе. А толстые стенки никакой абразив не повредит. Так что и чугун для квартиры (особенно в старом доме) очень даже неплох.
- Радиаторы из чугуна отличаются тем, что очень долго держат тепло – остаточное число его сохранения 30 процентов. А у всех других видов батарей этот показатель вдвое меньше
- Отдача тепла за счет лучевого способа обогрева гораздо эффективнее, чем при использовании конвекции (как в биметаллических и алюминиевых изделиях. Чугунные радиаторы греют не только воздух, но и близко находящиеся предметы.
- При сливании воды из системы в летний период чугунные батареи не поржавеют – это существенный плюс.
- Большая площадь теплоотдачи – еще один плюс.
- Перепады давления, которыми грешит центральное отопление, чугун обычно переносит неплохо. До девяти – двенадцати атмосфер может доходить рабочее давление. Вот только не всегда он выдерживает гидроудары большой мощности – подводит хрупкость этого металла.
- Стоимость этих приборов, как правило, ниже, чем биметаллических радиаторов. Иногда это – определяющий фактор.
Тяжеловаты эти радиаторы, конечно, что доставляет некоторые неудобства при их монтаже. Ну да, чугун априори легким быть не может. Но ведь этот вес оборачивается большой толщиной стенок, дающей радиаторам нужную прочность. Поставив один раз чугунные радиаторы (причем заниматься этим будут специально обученные люди – сантехники), можно на много лет забыть об их замене.

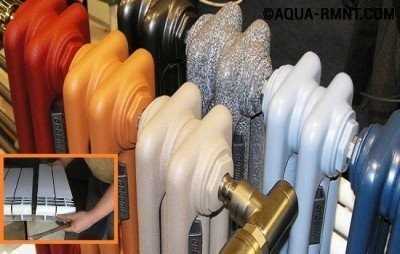

Внешний вид чугунных радиаторов сегодня уже не такой убогий, как во времена СССР. Появились весьма привлекательные внешне батареи фигурного литья, исполненные в стиле «ретро», которые очень хорошо гармонируют с изысканными помещениями. Например, можно упомянуть продукцию фирм Roca и Konner.
Правда, стоимость таких чудо-батарей достаточно высока. Более бюджетными являются украинские, российские и белорусские модели, многие из которых перед использованием надо красить. Но и они выглядят вполне достойно, их дизайн вписывается в интерьеры современных квартир.
В завершение делаем выводы
Теперь наверняка вам проще решить, какой радиатор выбрать в квартиру – ведь из четырех рассмотренных вариантов осталось только два. Как выяснилось, ни стальные, ни алюминиевые радиаторы испытания ни агрессивным отечественным теплоносителем, ни перепадами давления, не выдержат. Итак, остаются биметаллические и чугунные приборы. Что именно купить, смотрите по своему бюджету, а также по характеристикам конкретных моделей. Впрочем, и тут можно дать пару советов.
- В старых домах (например, «хрущевках») вполне можно поставить чугунные изделия. Если же вы живете в многоэтажке, где давление отопительной системы выше, то лучше всё же взять биметаллические радиаторы.
- Если предшественники ваших будущих новых батарей сделаны из чугуна, то можно остановить выбор на любом из двух вариантов. И биметалл, и чугун подойдут. Если же вы собираетесь заменить батареи, сделанные из другого металла, то меняйте их только на биметаллические.
Видео: Замена радиаторов отопления в квартире
Как выбрать какие батареи ставить в квартиру — методика выбора
В качестве отопительных приборов в квартирах и частных домах обычно применяют радиаторы отопления, и первый вопрос, который возникает при монтаже отопительных систем – какие батареи лучше ставить в квартире? Ответ на этот вопрос зависит от множества факторов, и чтобы досконально разобраться в нем, необходимо рассмотреть особенности устройства и условий эксплуатации всех типов радиаторов, представленных в настоящее время на рынке.
Какие батареи лучше ставить в квартиру
На сегодняшний день существует четыре наиболее популярных разновидности радиаторов:
Исходя из различия в форме и материале, каждый тип радиаторов имеет свои особенности, и именно они обуславливают их применение.
Чугунные радиаторы
Знакомые всем громоздкие чугунные батареи, окрашенные краской, уходят в прошлое. На смену им в магазинах появляются современные разновидности радиаторов из чугуна, имеющие не только привлекательный внешний вид, но и надежность, проверенную десятилетиями.
Чугунные радиаторы отопления для квартиры
Особенности чугунных радиаторов:
- Рабочее давление от 6 до 10 атм. испытательное – до 18 атм.;
- Могут работать в системах с любыми трубами;
- Могут длительно использоваться в системах центрального отопления со значением pH 7-9;
- Секционированная структура позволяет выбрать необходимое количество секций, а в случае реконструкции – добавить или убрать их.
Чугунные радиаторы обладают рядом достоинств. Они мало подвержены коррозии – в результате первичного взаимодействия с водой на внутренней их поверхности образуется черный нерастворимый осадок, который препятствует проникновению кислорода, растворенного в воде, к металлу. Разрушение чугунных труб изнутри при правильной эксплуатации происходит крайне медленно. Снаружи радиаторы покрыты стойкой краской и надежно защищены от разрушения. В чугунных радиаторах крайне низкое газообразование, они не бурлят, не требуют постоянного стравливания воздуха.
Одним из основных недостатков чугунных батарей является их большой вес, затрудняющий их монтаж. К недостаткам чугунных радиаторов можно отнести также инерционность – чугун медленно нагревается и медленно остывает, поэтому быстрое регулирование температуры воздуха в комнате с чугунными радиаторами невозможно.
Стальные радиаторы
Стальные радиаторы имеют форму ребристой пластины, внутри которой расположен герметично заваренный контур, заполняемый теплоносителем. Большая площадь радиаторов и ребристая форма поверхности обеспечивают хорошую теплоотдачу и условия конвекции теплого воздуха. Материал – сталь, обладает практически той же теплопроводностью, что и чугун, но толщина стенок у стальных батарей меньше, поэтому прогреваются они быстрее. Стальные радиаторы рассчитаны на рабочее давление от 6 до 10 атм.
Стальные батареи (радиаторы) отопления
Достоинства стальных радиаторов:
- Форма и внешний вид позволяют успешно вписать стальные радиаторы в любой современный интерьер;
- Стальные радиаторы, как и чугунные, при правильной водоподготовке в системах централизованного отопления служат 15-25 лет;
- Могут использоваться в системах с любыми трубами. Как в однотрубной, так и в двухтрубной;
- Они имеют невысокую цену и удобны в монтаже.
Перед установкой стальных радиаторов необходимо произвести расчет необходимого количества радиаторных пластин – замкнутый контур не позволяет нарастить их и изменить теплотехнические характеристики.
В условиях повышенного давления стальные панельные радиаторы могут потерять герметичность. Поэтому не стоит использовать их в домах с количеством этажей более 5 – система в них рассчитана на давление более 6-8 атмосфер.
Алюминиевые радиаторы
Радиаторы из алюминия имеют аккуратный, компактный и современный внешний вид, они также продаются в виде наборных секций, поэтому можно подобрать оптимальное их количество, определенное расчетом. Высота алюминиевых радиаторов также бывает различной, поэтому их можно расположить в удобных местах комнаты.Рабочее давление алюминиевых радиаторов от 6 до 12 атм. испытательное – до 25 атм.
Алюминиевые радиаторы отопления
Достоинства алюминиевых радиаторов очевидны:
- Имеют современный внешний вид;
- Теплоотдача высока по сравнению с другими радиаторами и может достигать 200 Вт на секцию;
- Алюминиевые радиаторы значительно легче других разновидностей батарей, за счет этого они легко монтируются;
- Можно выбрать необходимое количество секций;
- С внешней стороны защищены полимерным покрытием, предохраняющим радиаторы от повреждений.
Самый основной недостаток алюминиевых радиаторов заключается в том, что они могут длительно использоваться только в замкнутых системах со строгим контролем pH теплоносителя. При этом нельзя использовать трубы и фитинги из других металлов. Алюминий – чрезвычайно активный металл, и при взаимодействии с медью и латунью образует гальваническую пару, которая может вызвать электрохимическую коррозию и появление поверхностных токов. Поэтому для выполнения систем подачи теплоносителя к алюминиевым радиаторам лучше использовать пластиковые трубы, а сами радиаторы заземлять.
Кроме того, при контакте со свежей, насыщенной кислородом водой алюминий вступает в реакцию, продуктом которой является газообразный водород. Пузырьки газа, попадая в систему, вызывают неприятные звуки. Из-за этой особенности при установке алюминиевых радиаторов необходимо обязательно предусмотреть систему газоотведения и поставить кран Маевского.
Исходя из этих особенностей, можно сделать вывод: алюминиевые радиаторы, несмотря на невысокую цену и прекрасную теплоотдачу, в городских квартирах с централизованным отоплением лучше не ставить. При невозможности контроля качества теплоносителя нельзя быть уверенным в длительном сроке их службы.
Биметаллические радиаторы
Как понятно из названия, эти радиаторы состоят из двух металлов – стали и алюминия, при этом используются достоинства обоих этих металлов. Внутренний контур, проводящий теплоноситель, в биметаллических радиаторах выполнен из стали, что позволяет использовать их в системах с любым давлением и с различными типами труб и фитингов. Внешние пластины, передающие тепло в пространство комнаты, выполнены из алюминия и, благодаря его высокой теплопроводности, отлично обогревают помещение.
Биметаллические радиаторы в квартире
Достоинства биметаллических радиаторов:
- Высокое рабочее давление – до 35 атм.;
- Стойкость к коррозии при любом качестве теплоносителя;
- Малая инерционность – радиаторы быстро нагреваются, так же быстро остывают, и с помощью регулирования подачи теплоносителя можно быстро снизить или повысить температуру в комнате;
- Привлекательный внешний вид;
- Малый вес, легкость в монтаже;
- Секционированная конструкция, позволяющая выбрать нужное количество ребер.
К недостаткам можно отнести, разве что, более высокую цену биметаллических радиаторов. Что вскоре компенсируется их надежностью и длительным сроком службы. Необходимо также отметить, что при установке биметаллических радиаторов нужно обязательно соблюдать расстояния до стены, пола и подоконника – оно должно быть не менее 4 см.
Подводя итоги, можно сказать: для установки в квартире с централизованным отоплением лучше выбирать чугунные или биметаллические радиаторы, а для малоэтажных домов – также стальные. Алюминиевые радиаторы лучше применять в замкнутых системах, подключенных к нагревательному котлу, то есть там, где есть возможность проверки качества теплоносителя.
Читайте также:
- Биметаллические радиаторы отопления
- Установка батарей отопления своими руками
- Расчет количества секций радиаторов отопления
- Однотрубная система отопления частного дома
Источники: http://sovets.net/4742-kakie-radiatory-luchshe-dlya-otopleniya-kvartiry.html, http://srbu.ru/otoplenie/122-kakie-radiatory-otopleniya-luchshe-dlya-kvartiry.html, http://stroyvopros.net/vodosnab_otopl/vyibiraem-kakie-batarei-luchshe-stavit-v-kvartire.html
teplosten24.ru
как правильно подобрать батареи, параметры выбора
Начиная ремонт в квартире, приходится задумываться о смене радиаторов отопления, которые отслужили свой срок.
Вместо них лучше установить новые современные приборы, эффективность которых в разы выше, а дизайн интереснее.
И вот тут встаёт вопрос — какие батареи подойдут для установки в многоквартирном доме, ведь ассортимент калориферов на современном рынке достаточно велик.
Google+
Vkontakte
Odnoklassniki
Параметры правильного выбора радиатора в квартиру
Все отопительные приборы в зависимости от материала изготовления и от конструкционных особенностей классифицируются на несколько групп. Батареи изготавливаются из:
- чугуна;
- стали;
- алюминия;
- биметалла.
Конструкционно радиаторы бывают:
- панельными;
- секционными;
- трубчатыми;
- пластинчатыми.
Угрозы центрального отопления в многоквартирных домах
Выбирая отопительный прибор, задумайтесь о том, какие же факторы говорят в пользу того или иного типа батарей. Отличие квартиры от частного дома в том, что отопление последних — автономное. А вот центральное отопление, обладающее рядом неоспоримых достоинств, таит в себе и угрозы, поэтому при выборе калорифера следует учитывать, что:
- Вода, которая долгое время путешествует по трубам, содержит примеси, вызывающие коррозию элементов систем отопления (СО).
- В жидкости неизменно попадают твёрдые частицы, которые царапают трубы и батареи изнутри, а через несколько лет протирают их до дыр.
- Центральное отопление часто страдает от температурных перепадов, в зависимости от погодных условий.
- А самая большая опасность — перепады давления или гидроуд
ogon.guru
Радиаторы для отопления квартиры – как не ошибиться при выборе
- Содержимое:
- Разновидности квартирных радиаторов
- Классификация по конструкции
- Классификация по материалу
- Какие радиаторы лучше ставить в квартире
- Как выбрать батарею отопления для квартиры
- Радиаторы какой фирмы лучше для квартиры
- Как подключить радиатор отопления
Теплая и уютная квартира – лучшая награда в зимнее время. Во многом качество обогрева зависит от установленных в квартире радиаторов отопления.
При выборе подходящего оборудования необходимо учитывать множество нюансов и технических характеристик. Какие радиаторы лучше для отопления квартиры? Чтобы ответить на этот вопрос, необходимо подробно рассмотреть все существующие разновидности батарей.
Разновидности квартирных радиаторов
Все радиаторы отопления можно классифицировать по двум признакам – конструкционным особенностям и устройству, и типу используемого материала.
Классификация по конструкции
Чтобы выбрать радиаторы, следует обратить внимание на внутреннее устройство и конструкцию приборов. Существуют следующие разновидности:
- Панельные батареи – имеют цельный корпус. Наборные секции отсутствуют. В корпусе предусмотрены конвекционные отверстия для быстрого прогрева помещения.
- Секционные радиаторы – наиболее распространенный тип конструкции. Преимуществом секционного устройства является возможность добавления мощности, за счет присоединения дополнительных секций. Конструкция алюминиевых и биметаллических радиаторов снабжена специальными конвекционными ребрами.
- Батареи трубного типа – конструкция состоит из стального сердечника и рассеивающих пластин, закрепленных сверху.
Для квартиры самые хорошие батареи – это наборные секционные радиаторы. Панели зачастую не выдерживают высокого давления в центральной системе отопления, а отсутствие красивого внешнего вида батареи трубного типа не позволяет ее монтаж в комнате.
Классификация по используемому материалу
Можно установить общее правило, что для отопления квартиры лучше батареи, которые имеют хорошие показатели теплоотдачи, приемлемую стоимость, способны выдерживать давление до 16 атм., и не прихотливы к качеству используемого теплоносителя.
Чтобы подобрать подходящий обогреватель, следует рассмотреть технические характеристики всех предлагаемых производителями радиаторов:
- Чугунные батареи – главное преимущество продукции из чугуна, неприхотливость в эксплуатации. На обогреватель не влияет качество теплоносителя, особенности эксплуатации. Единственным ограничением является установка в многоэтажных зданиях с высотой, более чем 9 этажей. Явный минус батареи – низкая теплопроводность.
- Алюминиевые секции – имеют красивый внешний вид и теплоотдачу. При непосредственном контакте с теплоносителем, быстро выходят из строя. Для увеличения срока службы радиаторов, производители покрывают внутреннюю полость секций полимерным покрытием. Устанавливать обогреватели, не имеющие защитного слоя, запрещается.
- Стальные радиаторы – бюджетный вариант. Производители рекомендуют устанавливать стальные приборы отопления в частных домах. Под воздействием высокого давления и наличие гидроударов срок эксплуатации существенно сокращается.
- Биметаллические батареи – установка таких радиаторов отопления в многоквартирном доме является оптимальным вариантом. Внутри обогревателя установлен стальной сердечник, увеличивающий устойчивость к давлению в системе. Алюминиевый корпус обеспечивает максимальную теплоотдачу.
Подобрать батареи для отопления квартиры поможет также классификация по стоимости устройств. К бюджетным версиям относится чугун и алюминий, стальная и биметаллическая продукция имеет среднюю ценовую категорию. Самыми дорогими считаются медные обогреватели, и модели из нержавеющей стали.
Стоимость замены батарей отопления в квартире напрямую зависит от себестоимости и качества отопительных приборов.
Какие радиаторы отопления лучше ставить в квартире
Правильный выбор радиаторов отопления для квартиры зависит от нескольких факторов:
- Способность корпуса выдерживать гидроудары и высокое давление, без деформации корпуса и потери герметичности.
- Устойчивость к агрессивным веществам теплоносителя.
- Норма температуры, максимальный нагрев поверхности.
- Теплоотдача – температура нагрева радиаторов влияет на выбор продукции. Биметаллический обогреватель способен нагреться до 150°С без потери работоспособности.
Если учесть все эти три аспекта, становится понятным, что поменять батареи в квартире можно на биметаллический и чугунный вариант. Алюминиево-стальные обогреватели имеют лучшие характеристики теплоотдачи, устойчивы к агрессивной среде теплоносителя. Чугунные стоят дешевле, но при резком скачке давления могут треснуть.
Замена батарей отопления в своей квартире может потребовать серьезных капиталовложений. Бюджетные версии радиаторов в основном предназначены для подключения к системам, с давлением менее 7 атм.
Как выбрать батарею отопления для квартиры
При выборе подходящего прибора отопления следует обратить внимание на следующие аспекты:
- Производительность. Расчет мощности батареи для квартиры выполнять не нужно. При замене радиаторов требуется установить полностью идентичный предыдущему прибор отопления, что касается тепловой мощности. Любые увеличения производительности незаконны. Подобным образом выполняется и расчет количества радиаторов.
- Максимальное давление – оптимальным считается показатель в 15 атм. Такое давление гарантирует, что прибор способен выдержать гидроудар.
- Качество теплоносителя. Вещества, добавляемые в воду, используемую в системе центрального отопления, являются агрессивными. Со временем в трубах оседает накипь. Под воздействием коррозии появляются течи. По этой причине и становится необходима замена труб и батарей. Устанавливать алюминиевые радиаторы и стальные панели в высотных домах, не рекомендуется.
Радиаторы какой фирмы лучше для квартиры
Хорошим вариантом является монтаж продукции итальянских и отечественных производителей. Sira, Radena, Oasis, Rifar, Global, Ferroli, Термия – все эти марки пользуются неизменной популярностью благодаря хорошему соотношению приемлемой стоимости и высокого качества продукции.
Как подключить радиатор отопления
Мало правильно установить батарею, необходимо при этом полностью соблюсти все формальности и ограничения жилищного кодекса и указания Теплосети.
- Установка и замена батарей отопления своими руками запрещена. Все работы должны осуществлять организации, имеющие лицензию на проведение монтажных работ систем отопления. Батареи в квартире должен менять представитель теплосети (сантехник из ЖЭКа) либо имеющий разрешение сертифицированный специалист.
- Не разрешается самостоятельный перенос батарей отопления в своей квартире. Чтобы поменять расположение радиаторов, потребуется внести изменения в техническую и проектную документацию и получить разрешение в Теплосети. Схема подключения к системе отопления зарегистрирована документально. После изменений продать квартиру будет невозможно без оформления согласовательных документов.
- Помимо согласования замены батарей, потребуется получить разрешение на слив стояков отопления. Заявку на отключение заверяют в ЖЭКе. Слить воду из системы можно только перед началом или после того как отопительный сезон закончился, а также при возникновении аварийной ситуации. Поэтому батареи лучше менять летом, после проведения профилактических мероприятий.
Выбор радиаторов несложен. В многоэтажном доме лучше установить чугунные или биметаллические батареи. Выбор зависит от покупательной способности и характеристик здания.
avtonomnoeteplo.ru
обзор, критерии выбора и цены
Если автономный обогрев жилья предоставляет хозяевам все возможности для создания эффективной системы, центральное отопление в этом вопросе буквально связывает их по рукам. Жалобы на коммунальщиков все равно ничего не дадут, так что лучше поменять батареи и подобрать для них оптимальные характеристики. Впрочем, установка радиаторов и в индивидуальных конструкциях играет не последнюю роль. Так что обзор их видов и особенностей будет полезным не только жильцам квартир, но и полноправным владельцам частных домов.
Оглавление:
- Какие материалы применяются?
- Виды конструкций
- Критерии выбора батарей
- Радиаторы для квартиры и частного дома
- Средняя стоимость
Материал изготовления
Чтобы понять, какие радиаторы отопления лучше, нужно отталкиваться от характеристик теплообмена применяемых металлов. Чем он выше, тем быстрее и стабильнее будет обогрев комнат. Хорошая отдача радиаторов позволит увеличить эффективность отопления и снизить ежегодные затраты.
1. Чугун.
Один из самых дешевых металлов, который постепенно возвращает утраченные позиции. Он обладает преимуществами перед большинством тонкостенных приборов:
- Стойкость к абразивам и коррозии.
- Невосприимчивость к качеству воды.
- Длительный срок службы (не менее 35 лет).
- Тепловая инерционность.
Отдача чугунных батарей 100-160 Вт – нормальный показатель для отопления жилых помещений. Давление в системе, при котором гарантирована безаварийная работа приборов – около 10 атм. Из недостатков осталась хрупкость металла: чугун просто разлетается на куски от избыточного механического воздействия или гидроудара. Также на этих батареях бессмысленно ставить терморегулятор. Современные чугунные радиаторы отопления стали гораздо привлекательнее советских «гармошек». Теперь это оригинальные цветные батареи с затейливым декором.
2. Сталь.
Этот металл сам по себе показывает высокую теплоотдачу и может работать даже при температуре, приближающейся к отметке +150 ºС. Но по характеристикам напора ничем не отличаются от чугунных – 10 атм. Срок службы стальных батарей составляет 15-25 лет, при условии, что теплоноситель не будет содержать агрессивных присадок. Еще один минус – невысокая стойкость к избыточному внутреннему давлению вплоть до появления протечек. Поэтому применять в многоэтажных домах с их высоким напором нельзя. Максимум – пятиэтажная постройка с рабочим давлением не выше 6-8 атм, но лучше их выбрать для частного дома.
3. Алюминий.
Имеет хорошие показатели теплоотдачи (80-200 Вт с каждой секции) и прослужит не меньше 15-20 лет, если создать ему нормальные условия работы. Приборы требовательны к качеству теплоносителя и чувствительны к щелочным добавкам, которые могут присутствовать в центральных магистралях. Подойдут такие радиаторы отопления для частного дома, где в систему можно залить жидкость подходящего состава. Возможно, вам понадобится дополнительно приобрести терморегулятор, в этом случае предлагаем ознакомиться со статьей Как выбрать термостат для отопительных радиаторов?
Алюминиевые батареи хорошо держат рабочее давление до 12 атмосфер и краткосрочное его повышение до 25 атм при опрессовке. Но гидроудар они не переживут – лопнут. Имейте в виду, что алюминию противопоказана работа в одном контуре с медными элементами. Поэтому последние лучше подобрать из латуни, чтобы не спровоцировать электрохимическую коррозию.
4. Медь.
Для изготовления отопительных приборов она используется в чистом виде, поскольку не уживается с другими металлами при повышенных температурах. Так что под медный радиатор придется переделывать всю систему отопления. Естественно, что это могут позволить себе только владельцы частных домов, не привязанные к общей ветке. По показателям теплопроводности медь в несколько раз превосходит все прочие виды радиаторов: стальные, алюминиевые или биметаллические. С последними ее роднит малый внутренний объем и быстрый обогрев помещений. Также в плюсы можно записать коррозионную стойкость медных батарей, работу под очень высоким напором и при любой достижимой температуре теплоносителя.
Эти радиаторы можно купить раз на всю жизнь – судя по отзывам, лет 70-80 они прослужат точно. Так что назвать их высокую стоимость серьезным недостатком будет несправедливо.
5. Биметаллические радиаторы.
Эти отопительные приборы стоит рассматривать отдельно от основной классификации батарей. Они не только изготавливаются из двух видов металла, но и конструкционно представляют собой спаренную секционную и трубчатую систему. Особенностью называют небольшой внутренний объем. То есть количество теплоносителя минимально, зато и обновляться в полостях он будет быстрее. Служат биметаллические радиаторы около двух десятков лет, но способны выдержать даже самый небывалый напор теплоносителя в 20-30 атм. Отдача таких двойных батарей вполне приличная – 170-190 Вт, и это с учетом их компактных размеров.
Недостатки тоже есть:
- Очень высокая цена.
- Склонность к зарастанию изнутри.
- Самостоятельное «расшатывание» конструкции из-за разницы тепловых деформаций стального сердечника и алюминиевого оребрения.
Впрочем, это единственный вид приборов, который считается универсальным для использования в любых условиях. По отзывам, они одинаково хорошо работают как в городской квартире, так и в отдельном контуре частного дома.
Варианты конструкций
Радиаторы отопления принято делить на 4 большие группы:
1. Секционные.
Основное преимущество – возможность заменить вышедший из строя сегмент на новый. Секционные радиаторы могут быть биметаллические или чугунные, стальные или алюминиевые. Мощность легко регулировать, если подобрать оптимальное количество секций.
2. Трубчатые.
Имеют весьма нестандартный внешний облик, который впишется не в каждый интерьер. Отдаленно напоминают регистры отопления, но более компактного размера и причудливой формы. Это скорее элемент декора, чем эффективный радиатор, поскольку приборы имеют целый ряд технических недочетов: низкие тепловые характеристики, ненадежность сварных соединений, тонкие стенки, не выдерживающие высокого напора. Единственным плюсом можно назвать только регулировку работы трубчатых батарей, но в очень ограниченном диапазоне.
3. Панельные.

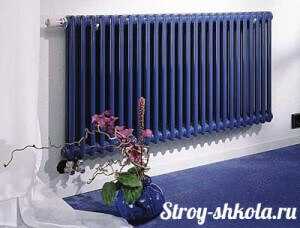

Представляют собой трубчатые конструкции с набранными рядами оребрения. Обычно это очень простые и надежные стальные или биметаллические радиаторы, которые показывают высокую эффективность за счет одновременного излучения и конвекции.
4. Пластинчатые.

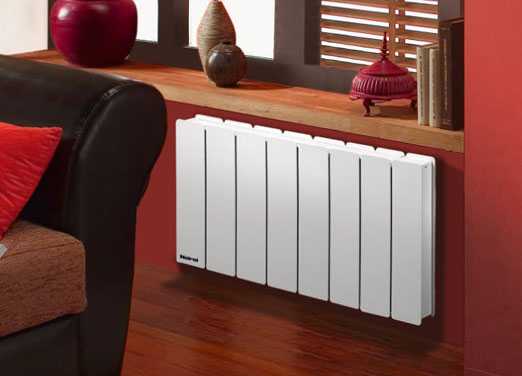

Простые тонкостенные приборы имеют аккуратный внешний вид. Их оребрение спрятано между теплопередающими пластинами. Здесь же располагаются каналы для горячей воды, подключенные к трубам отопления. Модели не приспособлены к работе в системах высокого давления, требовательны к качеству циркулирующей воды и сложны в обслуживании.
Подбираем характеристики
Параметр, по которому в первую очередь нужно подобрать батареи – их способность выдерживать давление. Для квартир, подключенных к центральному отоплению, и частных домов с автономным обогревом характеристики напора в трубах могут значительно отличаться. Не забывайте, что сезонная опрессовка системы выполняется с полуторакратным превышением нормального давления. Так что по показателю напора лучше выбрать приборы с запасом.
Обязательно нужно учитывать тепловую мощность батарей. Для жилых помещений не выше 3 м существуют ориентировочные значения, которые могут изменяться в зависимости от теплопотерь:
- нормой считается 100 Вт/м2;
- если две стены комнаты являются наружными, для отопления потребуется уже 130 Вт/м2;
- те же 130 Вт нужны в помещении с двумя оконными проемами;
- для радиаторов, которые будут работать за декоративной ширмой, норма увеличивается до 115 Вт/м2.
Что выбрать в квартиру и загородный дом?
Если вы подключены к центральной системе, для квартиры лучше купить батареи с большим сечением протока. В магистральных трубах скапливается накипь и прочий мусор, который будет постепенно забиваться во внутренние отверстия радиатора. При небольших их размерах велик риск возникновения пробки.
В плане материалов лучше всего будут традиционные чугунные и биметаллические батареи. Первые стоит выбрать, если цена модернизации отопления имеет значение. Вторые, несмотря на свою высокую стоимость, помогут добиться максимальной эффективности обогрева за счет установленных терморегуляторов. Когда квартира имеет собственное отопление с котлом и замкнутым водяным контуром, с работой хорошо справятся алюминиевые модели. Вы сможете влиять на качество теплоносителя, а, значит, обеспечите недорогим батареям максимальный срок безаварийной службы.
2. Выбрать батареи в доме с индивидуальным отоплением гораздо проще, поскольку давление в трубопроводе и температура воды стабильны. Просто нужно соотнести заявленные характеристики радиатора с параметрами системы. Здесь можно сэкономить за счет покупки недорогих алюминиевых приборов.
Также подойдут стальные батареи. При меньших показателях теплоотдачи они дольше сохраняют и передают температуру после отключения. Современные модели имеют изнутри защитное антикоррозионное покрытие, но лучше следить за качеством теплоносителя.
Стоимость
Дорогие биметаллические радиаторы легко спутать с бюджетными алюминиевыми. Внешне они похожи, как близнецы, но характеристики у этих двух типов оборудования просто несопоставимы. И чтобы не стать жертвой недобросовестных продавцов, предложенные модели нужно сравнить по весу. Из-за стальной «начинки» биметаллический прибор будет в полтора раза тяжелее пустотелого алюминиевого. Обязательно посмотрите на предложенную схему подключения радиатора. Самое эффективное отопление обеспечивают батареи с боковым входом.
Независимо от конструкции, радиаторы станут хорошей покупкой для частного дома или квартиры только в одном случае – если их ширина будет занимать не меньше 50-70 % оконного проема. При соблюдении этого требования в каждой комнате они создадут тепловую завесу, отсекая холодный воздух.
| Марка и модель | Металл | Конструкция | Мощность, Вт | Цена, рубли |
| Global VOX 350 (3 секции) | Алюминий | секционный | 435 | 1640 |
| Kermi FKO 22 | Сталь | панельный | 960 | 4260 |
| Radena CS150 (4 секции) | Биметаллический | секционный | 480 | 2780 |
| Purmo Delta Laserline 2057 | Сталь | трубчатый | 456 | 6830 |
| Derby M 200/174 (1 секция) | Чугун | секционный | 55 | 1300 |
| Isan Exact F20H | Сталь | пластинчатый | 1345 | 35140 |
| Classic Style pomni 1045 k | Медь | регистр с оребрением | 1045 | 12180 |
obogrevguru.ru
Выбираем радиаторы отопления для квартиры
Проведем небольшой ликбез, постараемся систематизировать наши знания и выяснить какие радиаторы отопления лучше устанавливать в своей квартире.
В большинстве европейских языков «батарея» именно так и произносится. Возможно, ряд одинаковых элементов-секций напоминает военный термин. Россиян не особо заботит какие названия употреблять правильно, поэтому радиаторы отопления хорошо звучит, а батареи лучше и привычнее.
Итак, как правильно выбрать радиатор отопления и что вообще это такое? Радиатор, он же батарея – происходит от латинского слова radius (луч), является источником и излучателем тепла в жилых помещениях. Устройство радиатора, как и все гениальное, просто: металлическая пустотелая конструкция, внутри которой циркулирует нагретое вещество-теплоноситель, обычно вода или минеральное масло. Горячая вода нагревает металл, радиатор излучает тепло, помещение прогревается и человеку комфортно.
Почитайте какие требования предъявляются к отопительным приборам, они помогут понять почему одни радиаторы (батареи) лучше других:
♦Санитария и гигиена: температура поверхности должна исключать возможность ожога, при прикосновении к прибору; гладкость горизонтальных поверхностей сокращает скопление пыли и облегчает чистку радиатора от случайных загрязнений; доступность и удобство чистки прибора со всех сторон – наличие пространства обеспечивающего доступ.
♦Теплотехника: определенная площадь поверхности радиатора, должна максимально предавать тепло в помещение и обеспечивать необходимый прогрев воздуха; наличие возможности управления температурой нагрева и теплоотдачей.
♦ Экономика: низкая себестоимость; минимальный расход металла на производство.
♦ Эстетика: внешний вид должен соответствовать интерьеру помещения; компактность.
♦ Производство: удобство монтажа отопительного прибора; механическая прочность.
Этот перечень требований относится ко всем производимым отопительным приборам, используемых как для жилых, так и для различных хозяйственных помещений. Нас интересует какие радиаторы отопления лучше подойдут для любимой квартиры, поэтому все отопительные агрегаты мы освещать не будем. Определить, какие характеристики важны для желаемого вами типа батареи отопления, лучше перед походом в магазин.
Существует подразделение приборов отопления по способу отдачи тепла:
⊗ Конвекционные – передача тепла способом конвекции. Пример конвекции – образование облаков или восковые светильники. Наверняка многие видели, как перемещается нагретый воск подсвеченный разными цветами. Так же циркулирует нагретый воздух снизу вверх, постепенно прогревая помещение (теплоотдача 75%).
⊗ Радиационные – излучают тепло, возникающее непосредственно от внутренней энергии нагретого вещества. Пример излучения – всем известные потолочные нагревательные панели, встроенные в секции «армстронга» (теплоотдача 50%).
⊗ Конвективно-радиационные – передают тепло конвекцией, но намного эффективнее первого способа. К ним относятся радиаторы и напольные отопительные панели (теплоотдача 50-75%).
Мы узнали какие существуют способы теплопередачи, выбирая радиаторы, лучше заранее ознакомиться с этими параметрами.
Подразделение по используемым материалам и видам конструкций относится уже к энциклопедической информации и, скорее всего не поможет, а еще больше запутает в параметрах выбора. Поэтому сократим и упростим незначительные характеристики.
Рассмотрим преимущества и недостатки радиаторов в зависимости от составляющего металла: чугунные, стальные, алюминиевые, или комбинация — биметаллические.
Альфа-металл – тепло чугунной батареи
В современной России отменены ГОСТы и государственный контроль качества и, только теперь, мы можем убедиться насколько они важны. Каждый производитель сам себе изобретатель технических условий, инженер и контролер, а страдает естественно потребитель. Какие бы унылые не были суровые советские батареи отопления, лучше и надежнее чугуна еще ничего не выдумали.
Высокая теплоотдача и прочность – основные преимущества чугуна. Прочность обеспечивает безопасную циркуляцию горячей воды в чугунных батареях, выдерживая высокое давление. Популярность применения, несмотря на габариты и вес, объясняется многолетней проверенной надежностью. К плюсам относится коррозостойкость и отсутствие особенных требований к чистоте или составу воды. Что немаловажно, учитывая сегодняшнюю ситуацию в сфере ЖКХ и изношенность трубопроводов в России.
Чугунные батареи крайне редко протекают – еще один плюс. «Лопнуть» они могут только в случае разморозки, в результате расширения замерзшей воды. Но, вряд ли, хрупкость чугуна рассмотренная в этом примере относится к существенным недостаткам.
Значительный вес чугуна, с одной стороны, обеспечивает высокую инерционность (длительное сохранение температуры при отключении отопления), с другой стороны, этот же вес значительно усложняет процесс монтажа и обслуживания. Какие из этих свойств станут для вас определяющими при выборе батареи отопления, лучше вас никому не разобраться.
Добавим еще пару небольших недостатков: разрушение межсекционных прокладок возможно через несколько десятков лет эксплуатации чугунных батарей; обязательная периодическая покраска; довольно скучный внешний вид. Над изменением последнего пункта работает армия дизайнеров, благодаря им сегодня есть достойный ряд эстетической составляющей в чугуне.
О стальных радиаторах несколько слов: они очень схожи с чугунными, но технология производства и стоимость стали сильно снижают их востребованность и использование. Выдерживают высокое давление теплоносителя, прочные и долговечные.
Какие тонкости отличают алюминиевые радиаторы и лучше ли экструзия литья?
Если упростить, экструзия – это батареи сборные, литье – батареи с цельными секциями. Есть и третий вид – комбинированные. Метод экструзии позволяет с легкостью выпускать различные модификации, в отличие от литья. Экструзия дешевле, но качество герметичности соединений оставляет желать лучшего.
Производители завышают показания в паспортах экструзионных радиаторов и продавцы продолжают вводить потребителей в заблуждение. Они заинтересованы в сиюминутной прибыли, а устранять последствия проблем с «прорывом» батареи вам.
Алюминий хорош высокой теплопроводностью, плох слабой стойкостью к разрушению. Для повышения антикоррозийных свойств алюминий должен быть высокой очистки и вода в трубах должна протекать дистиллированная.
С алюминием вообще все очень сложно и ненадежно. Слишком много условий для безбедной эксплуатации. Какие способы конструкций и обработки не выдумывают, алюминиевые радиаторы лучше пока не стали. Почему же алюминий все-таки используют и не прекращают искать решения проблем? Все просто – теплоотдача алюминия в несколько раз превосходит конкурентные металлы: чугун и сталь.
Тепловая инертность тоже имеет две стороны. В случае с алюминием, быстрый нагрев и остывание рассматривается как возможность легкого управления климатом в квартире. Так же алюминиевые батареи имеют маленький вес – легкость монтажа и транспортировки; высокая теплоотдача позволяет сделать их компактными. Пластичность металла позволяет экспериментировать с внешним видом и придать ребристость радиатору, которая увеличивает площадь соприкосновения нагретой поверхности с пространством комнаты, что увеличивает скорость прогрева воздуха.
При покупке алюминиевого отопительного прибора, попробуйте выяснить, имеется ли в данном образце внутреннее полимерное покрытие. В случае его отсутствия, перекрытие кранов категорически запрещено. При повреждении защитной оксидной пленки и контакте алюминия с водой, выделяется водород. Герметичность прибора и постепенное скопление водорода внутри образует давление газа и может привести к разрыву.
Какие риски при выборе батареи отопления предпочтительнее – что лучше для квартиры и хозяев: устранять последствия разрыва алюминиевого радиатора или лишний раз покрасить чугунный? Уточним, в отличие от чугунных, алюминиевые батареи не требуют периодической перекраски.
Радиаторы биметаллические: какие характеристики лучше ранее описанных?
Радиаторы со стальным сердцем и алюминиевой внешностью – биметаллические сочетания или лучшие качества двух металлов:
♦ Положительные качества алюминия – хорошая теплопроводность, теплоотдача; легкость.
♦ Сталь повышает прочность, стойкость к возможным скачкам давления (гидравлическим ударам) в системе, сопротивление коррозии.
[sc:yandex007 ]
Объединение положительных свойств двух металлов позволило им стать наиболее востребованными в ряду представленных отопительных приборов. Повышенная коррозостойкость достигается путем исключения прямого постоянного контакта алюминия с водой в биметаллической конструкции. Приятный внешний вид и гладкость поверхности. При необходимости, можно добавить дополнительные секции, еще один плюс биметаллических батарей.
Существуют и, так называемые, полубиметаллические радиаторы. Производители, решившие сэкономить на производстве, используют сталь только в вертикально проходящих трубах. Тем временем, остальные алюминиевые части, соприкасаясь с водой, все так же подвержены коррозии. Низкая стоимость все-таки привлекает и находит своих потребителей некачественных радиаторов отопления.
Одна из разновидностей биметаллических батарей – медно-алюминиевые. Это последнее изобретение сочетает в себе лучшие характеристики всех радиаторов. Теплопроводность меди почти на 50% превышает теплопроводность алюминия. Еще один значительный фактор – медь исключает возможность коррозии. Пожалуй, единственный недостаток – стоимость. Медь дороже алюминия, стали и чугуна, но вложение в гарантированное эффективное многолетнее отопление квартиры стоит этих затрат.
Очевидно какие универсальные радиаторы биметаллические и насколько лучше других подходят для обустройства квартиры. Их используют и в частных домах, но высокое давление обычно только в современных новостройках. А биметалл рассчитан именно на высокое давление и возможные гидроудары в многоквартирных домах.
Готовим наши сани летом или как выбрать радиатор отопления?
Сравнение характеристик в таблице наглядно показывает какие радиаторы лучше: алюминиевые или биметаллические, чугунные или стальные. Разобравшись какие батареи отопления лучше подойдут для вашей квартиры, не забывайте про расчет количества секций. Одна секция батареи способна отопить примерно 1,5 квадратных метра квартиры. Очень приблизительно, но при выборе радиатора отопления для современной квартиры поможет избежать значительных ошибок.
Заметим, что стальные батареи следует рассматривать для обогрева санузлов и ванных комнат. Всем знакомые полотенцесушители – один из самых используемых представителей стальных отопительных приборов. Всевозможные формы и размеры, а также прочность, обеспечивают широкое распространение.
Будьте внимательны приобретая изделия европейских производителей. При повышенных требованиях к чистоте воды, срок эксплуатации в других странах увеличивается многократно. В условиях России, проблемы с протечками не заставят себя долго ждать.
Вооружившись знаниями о том, как выбрать радиаторы для своей квартиры, можно смело отправляться за покупкой понравившейся модели. В других статьях отдельно поговорим об электрических конвекторах.
Автор Desssa
samsmogy-remont.ru
