Как подключить розетку и выключатель

Рейтинг:   / 0
Подробности

Подробности

Категория: Электрика

Создано 19.04.2017 22:58

Опубликовано 19.04.2017 23:42

Автор: Силин Станислав Олегович

Просмотров: 1412

Бодрого времени суток, рад что вы снова или впервой с нами, хочу поделиться с вами очень полезным опытом, который меня много раз выручал и экономил мне много времени . В этой статье вы узнаете, как подключить розетку и выключатель на одном трёхжильном проводе.

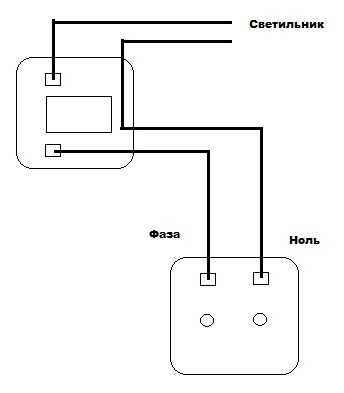

Общая схема подключения выглядит так:

Опять же если вас ломает всё это дело читать, можете посмотреть видео в конце статьи.

Итак приступим. Чтобы подключить выключатель и розетку в одном кабеленам понадобиться трёх жильный провод. Чтобы было нагляднее буду всё показывать рисунками. У вас есть три подрозетника, один из которых выключатель,  второй — розетка, а третий распределительная коробка:

Первый этап. Подсоединение до распределительной коробки.

Этот этап есть всегда и не куда от него не уйти. Вы подключаете нагрузку, которую будете включать, т.е. соединяете два проводка весящие с потолка с конекторами люстры, брашки и прочей нагрузки.

Дальше, идет пожалуй самое интересное это подключение выключателя и розетки. Рисуночно всё конечно же покажу и заодно прокомментирую.

Подключение выключателя:

Вы берёте коричневый провод  (это у нас фаза, если вы не забыли) и отдаете его выключателю, и при этом вы эту же фазу берёте для розетки:

Подключение розетки:

Выключатель мы подключили, осталась только розетка и для этого у нас всё готово, фазный провод мы забрали с выключателя, а нулевая жила у нас ни как не участвовала в работе с выключателем, мы её просто отдаём розетке:

Второй этап. Подключение в распределительной коробке.

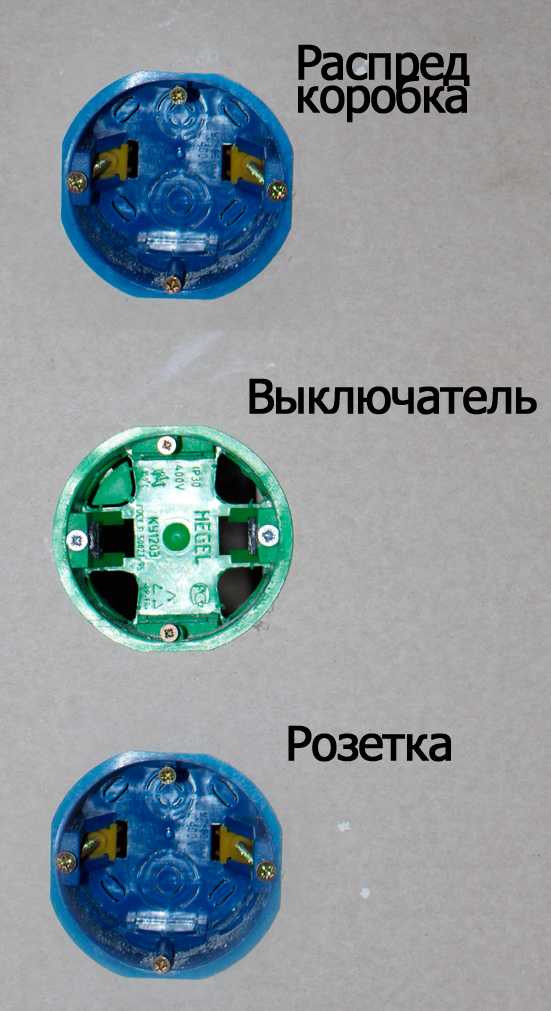

Тут всё тоже достаточно просто, вот начальный этап работы, три наших провода в распределительной коробке. Один входящее напряжение идущее со счётчика, второй — это наш провод на розетку и выключатель ну и третий это наша нагрузка:

Дальше мы всё это дело запитываем, сначала самое простое это нули. Объединяем их от нагрузки, розетки и приходящего «нуля»:

Отдаём фазный провод выключателю и как мы помним розетке:

Ловим фазу с выключателя и отдаём её нагрузке:

Вот и всё поздравляю с результатами!

Видео обзор:

• < Назад
• Вперёд >

www.magat.kz

Подключение розетки от розетки — как сделать правильно

Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

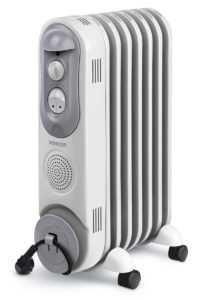

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Выбор способа монтажа проводки

Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

• Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
• Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
• Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
• Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

коричневый провод — фаза, синий — ноль, желто-зеленый — заземление

В последнем вопросе есть один немаловажный нюанс – изначально провод заземления был подключен напрямую к заземляющим контактам, но подключать его так же, как фазный и нулевой провода – от контакта к контакту – нельзя. Это запрещено, так как в случае отгорания жилы все последующие устройства останутся без защиты. Как сделать правильное соединение показано на рисунке – главный провод откручивается от контакта и на нем делается скрутка.

Отдельная жила идет на первую точку и еще одна – «магистральная» – на все остальные. Она напрямую подключается к последней точке, а предыдущие, как и главная, «вешаются» на нее с помощью отдельных проводов.

Все дальнейшие действия зависят от способа монтажа.

Наружная проводка

В чистом виде встречается в деревянных домах или у поклонников дизайнерского стиля «ретро».

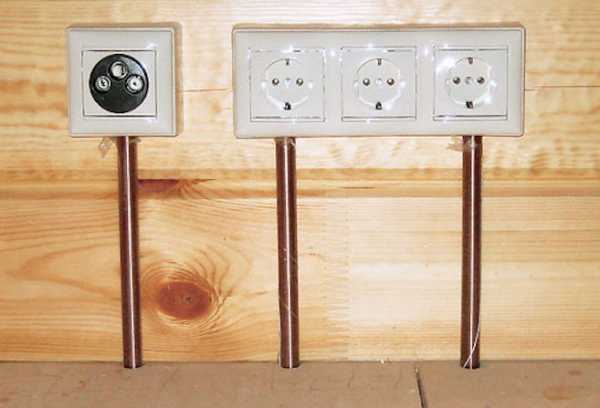

проводка в деревянном доме в медных трубах

В первом случае ее применение обусловлено жесткими требованиями пожарной безопасности, не позволяющими укладывать теоретически воспламеняющиеся предметы в деревянные стены. Дополнительными сложностями здесь могут быть металлические трубы, в которые зачастую заводятся провода чтобы избежать даже теоретически возможного контакта их с поверхностью стены. Это значит, что подключение розетки от другой розетки в таком случае означает практически 100% гарантию необходимости дополнительных слесарных работ.

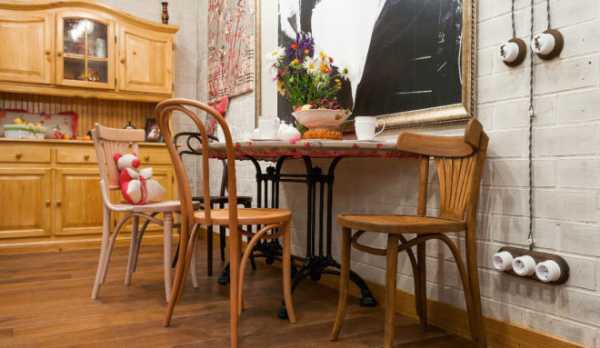

ретро проводка

Если же проводка просто выполнена в стиле «ретро», то добавлять из одной розетки другую – значит поломать всю создаваемую картину. Весь смысл этого стиля в том, что провода аккуратно подводятся от распределительной коробки к розетке. Зачастую они закручены спиралью и вообще выглядят как ажурное плетение, висящее в воздухе. Чтобы не рисковать испортить весь дизайн, проще, красивее и надежнее потратить чуть больше кабеля, но сделать отдельную розетку от распределительной коробки.

Если же очень нужны две розетки и по какой-то причине от распределительной коробки протянуть провод не получается, то есть другой выход из этой ситуации. Он заключается в расположении новой розетки рядом со старой – на одной диэлектрической подставке. Если у них одинаковый дизайн, то это уже будет сделанный блок розеток – провода в таком случае можно спрятать за их крышками и общая картина не пострадает.

Скрытая проводка

Называется так потому, что ее не видно, так как она спрятана внутри стены, для чего еще при монтаже в бетоне прорезались канавки, в которые укладывались провода. Затем эти канавки (правильно они называются «штробы») заделываются гипсом или цементным раствором, после чего стена красится, на нее клеятся обои или производится другая отделка.

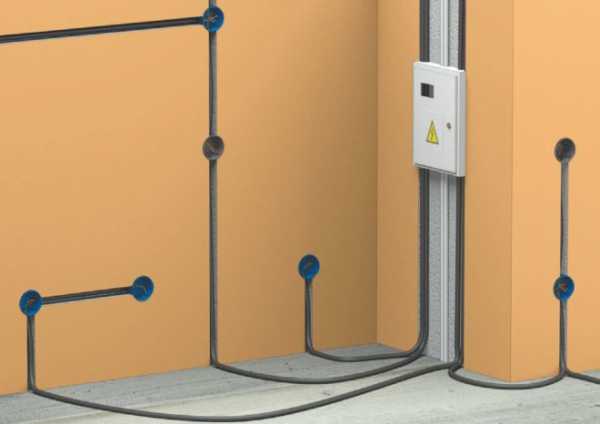

скрытая проводка

Как итог – для того чтобы от уже имеющейся розетки протянуть провод к следующей, в первую очередь надо представить, есть ли возможность вырезать канавку в стене, высверлить отверстие под подрозетник и только тогда выполнять подключение.

Если к новой точке не предполагается подключение мощных нагрузок, то этот способ – как подключить розетку от уже существующей – является наиболее предпочтительным, ведь трудозатраты будут гораздо меньшими, чем при полноценном монтаже от распределительной коробки. Если же не хочется чрезмерно повредить обои, то это решение становится едва ли не единственно возможным.

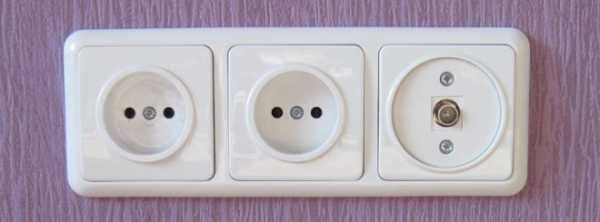

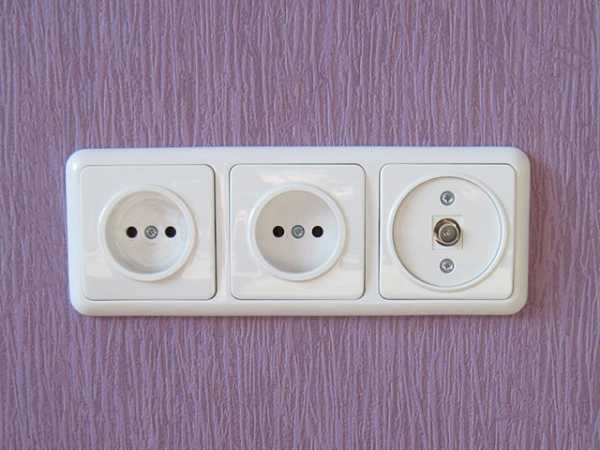

блок розеток

Если новую точку не обязательно располагать на удалении от старой, то снова поможет монтаж блока розеток. Рядом с первой в стене вырезаются под них отверстия и провод прячется внутри них. Когда применяется такая схема подключения розетки при скрытой проводке, то при должной аккуратности вся отделка остается нетронутой. Размер крышки розетки больше диаметра подрозетника, поэтому даже с учетом вырезания большего отверстия (что нужно для его монтажа), декоративная накладка закрывает собой все следы разрезания стены.

Комбинированная проводка

К результатам такого способа как от одной розетки подключить еще одну или несколько, с известной прохладой относятся профессиональные электрики, особенно если в процессе выполнения монтажа были допущены некоторые недочеты. Но по ряду причин таким образом чаще всего поступают домашние умельцы, если из одной розетки надо подключить еще одну – дополнительную розетку, а стену сверлить нельзя…

Такие ситуации случаются сплошь и рядом, к примеру, на съемных квартирах – хозяева не дают разрешения на перепланировку, а в некоторых домах розетки сделаны только на одной, максимум двух, стенах из четырех и далеко не факт, что они расположены в нужных местах.

Порядок монтажа

Общий принцип, по которому выполняется правильное подсоединение новых точек комбинированным способом, выглядит следующим образом:

1. Банально, но необходимо – в квартире отключается электричество (или обесточивается только сама розетка).
2. С «родительской» розетки снимается крышка, оценивается, насколько она закрывает отверстие для подрозетника.
3. Ослабляются распирающие усики, удерживающие в подрозетнике внутреннюю часть розетки – она извлекается, чтобы был свободный доступ к контактам.
4. Подключаются провода, которые будут идти к новой розетке.
5. Перед тем, как вставить внутреннюю часть розетки на место, надо проверить, не будет ли ее ограничитель передавливать провод (обычно это стальная прямоугольная пластина всем периметром выступающая за подрозетник). Если так и есть, то надо аккуратно отколоть кусочек подрозетника (а может и стены), чтобы там свободно проходил провод. Далее розетка устанавливается на место.
6. На крышке вырезается отверстие по размеру провода, чтобы она хорошо прилегала к стене. Затем корпус прикручивается на место.
7. Подключаемый провод опускается к плинтусу и по нему ведется до нужного места, каждые 30-40 см закрепляясь скобами для электропроводки.

В этом видео подробно рассмотрены монтаж и подключение розеток:

Варианты скрытия провода

Способ, которым закрепляется розетка, выбирается в зависимости от того, как планируется ее использование . Новая розетка (для такого типа монтажа выбирается наружная) может быть прикручена к плинтусу или просто оставлена как переноска. Провод, что идет от розетки к плинтусу, можно завести в кабель-канал, но его для этого надо приклеить к обоям или жестко закрепить между крышкой розетки и самим плинтусом.

Если розетка устанавливается всерьез и надолго, то стоит попробовать все-таки полностью скрыть провод. Если на стене есть слой штукатурки толщиной хотя бы 3-4 мм, то в ней надо процарапать канавку для провода – тогда он будет заподлицо с поверхностью и его получится зашпаклевать или закрасить.

Если на стене наклеены обои, то они разрезаются вдоль линии укладки провода и разводятся в стороны. Чтобы их не порвать, шов желательно намочить. Когда обои отклеены от стены, то в ней можно процарапать борозду для провода, уложить его, зашпаклевать и наклеить обои назад.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Каким способом воспользоваться

Этот вопрос решается в каждом случае индивидуально, в зависимости от того, где расположена «родительская» розетка и какой мощности будет подключаемый прибор. Если это не кухонные розетки для духового шкафа или точки для запитки бойлера со стиральной машинкой, то расчеты и практика показывают, что несколько розеток без проблем будут работать без возникновения перегрузок в сети.

Главное условие при монтаже любых розеток – это хорошие контакты между проводами, что уменьшает общее сопротивление проводки и вероятность ее нагревания в процессе эксплуатации.

yaelectrik.ru

Как подключить розетку к существующей проводке: фото и видео инструкция

Мастер, знающий, как подключить розетку без ошибок, убережет жильцов от поражения электрическим током. Это главное, но не единственное. Неправильно подключенная розетка не обеспечит электропитанием различные устройства на должном уровне. Она будет неудобной в пользовании, абсолютно ненадежной и долго не прослужит.

Информацию, которую содержит эта статья, проштудировать можно быстро. Но ценные сведения об особенностях проведения работ с домашней электросетью пригодятся на многие годы. Розетки, выключатели, рубильники и прочую арматуру время от времени приходится чинить, переустанавливать или устанавливать на новом месте. Лучше сделать это так, чтобы безопасность и надежность устройства не вызывали никаких сомнений.

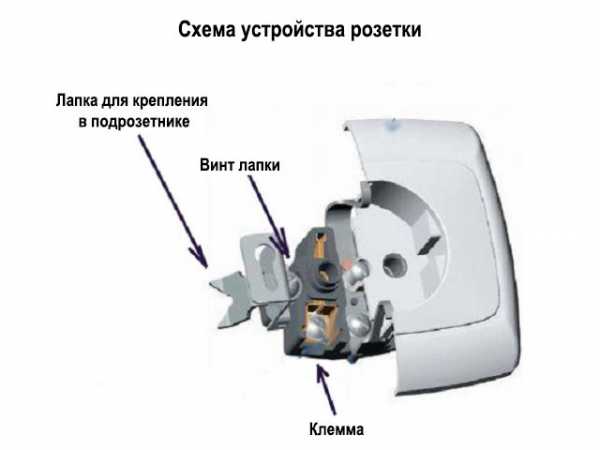

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

• корпус;
• фазный и нулевой контакты, в которые и включается вилка;
• клеммы для подсоединения проводов электросети;
• заземляющий контакт;
• подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

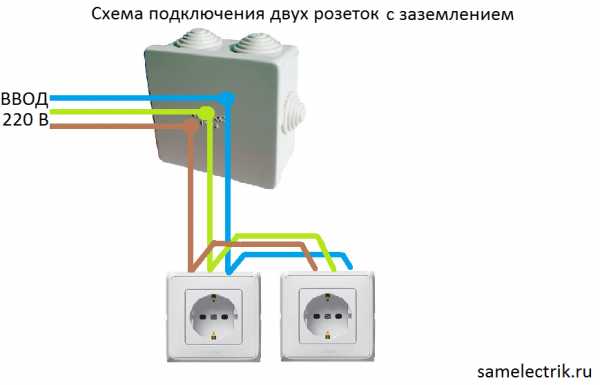

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У электриков есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

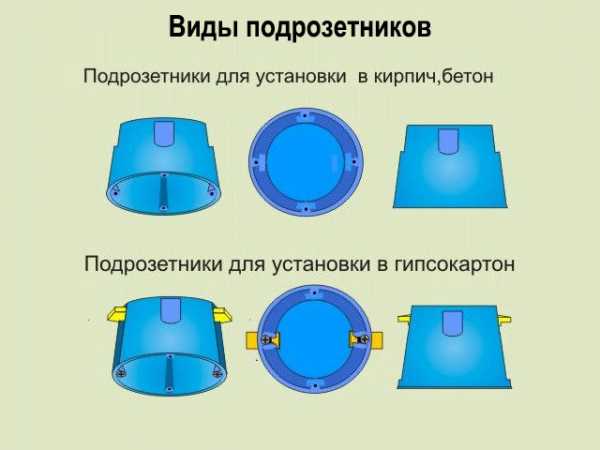

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

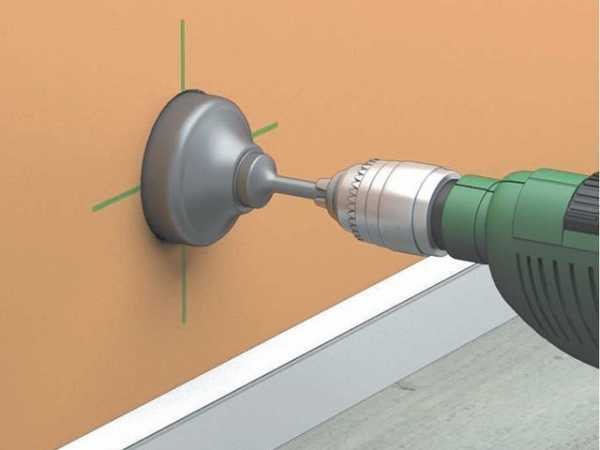

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также подключить провода к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

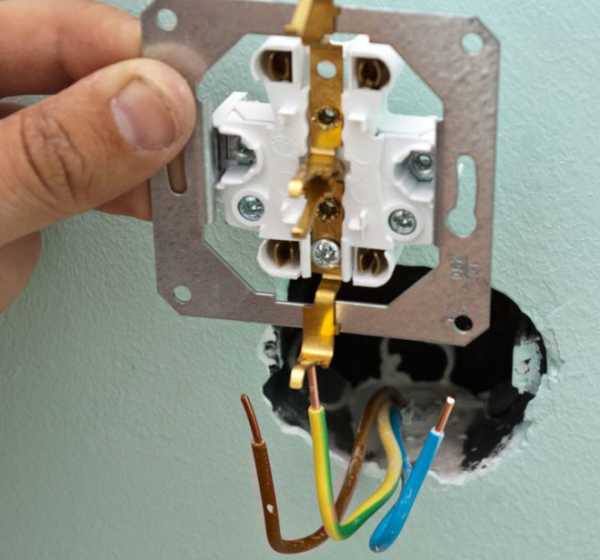

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

Поэтому:

• Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
• В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
• Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
• Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
• Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

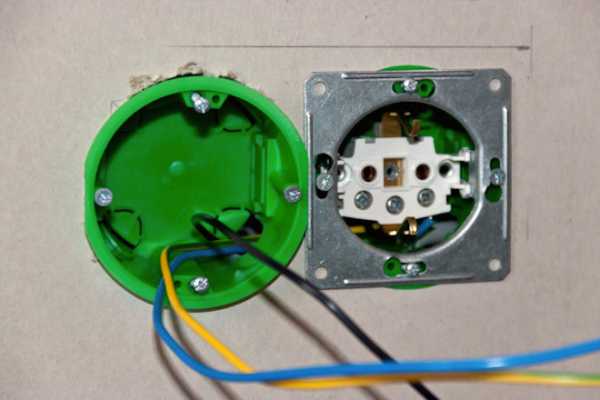

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

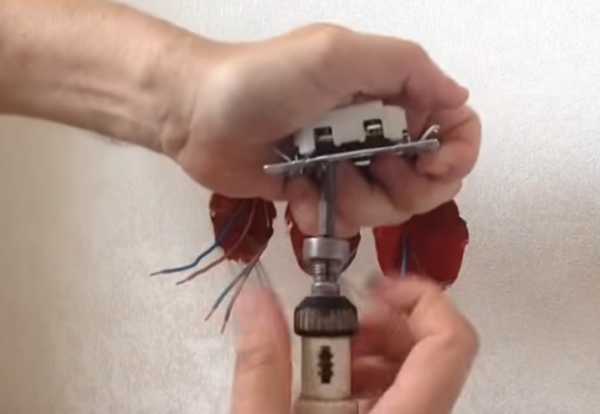

Лапки прикручиваются поочередно, каждая на несколько оборотов, иначе неизбежно возникнет перекос. При этом надо контролировать положение колодки, чтобы линия между лапками оставалась параллельной линии пола. Сама колодка должна углубиться в коробку на нужную глубину. В противном случае декоративная коробка также установится неровно. Лапки прикручиваются до упора. Если подрозетная коробка подобрана правильно, конструкция будет надежно держаться.

Когда сборка завершена, остается только подключить автоматы защиты и проверить работоспособность розетки. Но не следует делать распространенную ошибку и первым включать какой-то бытовой прибор. Для контроля наличия напряжения следует пользоваться мультиметром.

Важно! Чтобы обезопасить свой дом от пожара, а родных и близких от поражения электрическим током, домашний мастер должен в процессе работы постоянно помнить о правилах техники безопасности.

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

superprovodka.ru

Как подключить выключатель и розетку своими руками. Как подключить розетку от выключателя

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.

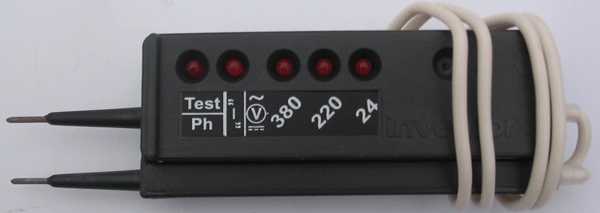

• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.

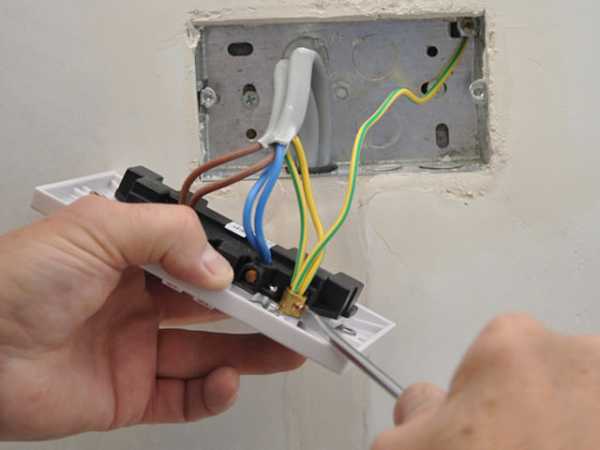

• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

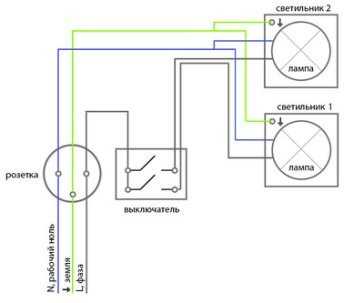

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

• После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и и

10i5.ru

Как подключить выключатель от розетки?

Anatmar [41.6K] 3 года назад К сожалению вы не указали подключение какого именно выключателя (одно клавишного или двух клавишного) вас интересует. От розетки можно подключить как одно-, так и двух клавишный и даже несколько выключателей. Вот только обратного действия – подключить розетку от выключателя, сделать нельзя. Все станет понятно, если представить себе, что розетка – это просто два силовых провода (фаза и ноль), от которых нужно сделать освещение через выключатель (без распаечной коробочки). Такой вариант подключения часто применяется, к примеру, в кухне на фартуке, когда в одной рамке с розетками устанавливается выключатель подсветки кухонного стола. Давайте поэтапно рассмотрим как подключить от розетки двух клавишный выключатель для управления двумя светильниками (одно клавишный подключить проще, а если поймете принцип, как это делается, то можно легко подключить двух клавишный для управления одним светильником на несколько лампочек или даже подключить несколько выключателей для разных светильников). Итак, мы имеем розетку, к которой подходит 2 (фаза и ноль) или три (фаза, ноль и заземление) провода. Последовательность работ следующая: важно! Отключаем электричество в щитке автоматов. проверяем индикаторной отверткой или контролькой нет ли питания на проводах розетки. Делаем это даже в том случае, если на автомате, который вы отключили, написано «розетки» — перестраховка еще никому не мешала, особенно когда дело касается электричества. Если проводка старая и подводящие провода одного цвета, желательно предварительно определить и пометить фломастером или разноцветной изолентой фазный и заземляющий провод (при наличии). демонтируем розетку и монтажную коробочку. аккуратно, чтобы не повредить подводящие провода, делаем штробу для новых проводов, которые нужно проложить к нашим светильникам. рядом с нишей для старой монтажной коробочки высверливаем нишу для новой коробочки под выключатель. в штробе закрепляем два двухжильных провода, ведущих к разным светильникам. устанавливаем четко в горизонте (по уровню) две монтажные коробочки, соединенные между собой в блок. из подрозетников провода должны выходить на 10-15см. Снимаем с них наружную изоляцию (оплетку) и каждый провод зачищаем от изоляции на 8-10мм. для того чтобы запитать выключатель от розетки, нужно поставить перемычку, которая представляет из себя два провода, длинной по 25-30см. Прокладываем эти отрезки проводов между монтажными коробочками. к розеточным проводам подключаем механизм розетки. Если провода разноцветные (как в данном случае), желто-зеленый провод подсоединяем к заземляющему контакту розетки, белый и бело-синий – к силовым клеммам. в распределительном щитке включаем автомат и проверяем на каком из проводов находится фаза (слева или справа). Отключаем автомат. в механизме розетки предусмотрено для каждого провода (фазного, нулевого и заземляющего) по два гнезда. В гнезде возле фазного провода подсоединяем белый (в нашем случае) провод перемычки. В гнезде возле нулевого провода закрепляем бело-синий провод. устанавливаем механизм розетки в монтажную коробочку по уровню и закрепляем крепежными винтами подрозетника. в монтажной коробочке выключателя все нулевые провода (бело-синие) соединяем между собой, например, при помощи зажима WAGO (в данном случае) и укладываем их вглубь подрозетника. Таким образом мы соединили нулевые провода светильников с нулем розетки. в монтажной коробочке выключателя у нас осталось три белых провода: один – перемычка и два других – провода, ведущие к разным светильникам. Провод- перемычку (фазу) подключаем к вводной колодочке механизма двух клавишного выключателя, а два других – в колодочки соответствующих клавиш. Обычно на тыльной стороне выключателей нарисована схема подключения. устанавливаем и закрепляем механизм выключателя в монтажную коробочку. монтируем двухместную рамку, лицевую панель розетки и клавиши выключателя. включаем в щитке автоматический выключатель и тестируем работу системы. Электрическая схема подключения двух клавишного выключателя от розетки выглядит таким образом: автор вопроса выбрал этот ответ лучшим в избранное ссылка отблагодарить СТЭЛС [17.9K] более года назад Прежде всего, перед началом работ, определим где у нас в розетке фаза а где ноль (тестером или отверткой-индикатором) Теперь уберем напряжение (выключим автомат, рубильник) Если хотите сделать так что бы например лампочка работала от розетки через выключатель и при этом сама розетка была свободна для подключения иных потребителей, то придется её разобрать и коммутировать уже под крышкой. Если потребитель который запитываем от розетки через выключатель, не слишком мощный (до 1Квт.) то провода вывода можно просто скрутить вместе с проводами питания розетки и прикрутить к контактам розетки (разумеется если провода из одного металла — медь с алюминием лучше не «женить») Теперь подсоединенные провода выводим наружу. Фазу протягиваем до выключателя, а с него уже на потребитель. Ноль тянем напрямую к потребителю. Если делаете запитку потребителя через штепсель (вилка-розетка) то здесь особой разницы нет что выводить на выключатель — фазу или ноль, потому как вилка имеет два положения. Разве что заметить маркером. в избранное ссылка отблагодарить Ким Чен Ын [320K] более года назад В принципе такая схема не сложная, вот она. От розетки берём фазу и ноль, так как выключатель нужен для включения-выключения света на неком светильнике (бра, люстре и.т.п), то и он (светильник) задействован в этой схеме. Фазу ведём к выключателю, который и будет её прерывать, а нулевой провод от розетки идёт к светильнику. Конечно в этой схеме есть нарушения правил и норм, подключать выключатель надо от основного провода в дозовой коробке, да и соединение проводов допускается в той же распределительной коробке. Но схема рабочая (раз надо). Естественно все работы осуществляются при выключенном электричестве, где фаза в розетке не сложно найти, или по цвету проводов, фазный провод или чёрный, или красный, или коричневый (розетку, её крышку всё равно надо вскрывать), или при помощи индикаторной отвёртки. Конечно надо учитывать и какой это выключатель, какой провод используем для подключения, могут быть нюансы. в избранное ссылка отблагодарить Elden [53.1K] 2 года назад Всегда, не зависимо от того, что вы подключаете и от чего берёте ток, на выключатель будет идти «ноль», а напрямую к прибору уже идёт «фаза» — это надо запомнить, чтобы обезопасить в последствии людей при использовании оборудования. Принципиальная схема такова — от розетки провод, подключенный к фазе идёт напрямую на потребитель, а ноль сначала подключается к выключателю, а уже дальше уходит на потребитель. Сами провода, когда будете подсоединять к розетке, необходимо на конце залудить и при подсоединении между приходящим и уходящим проводом поставить шайбу. Сам провод заключить в двойную изоляцию. в избранное ссылка отблагодарить sazar [4.8K] 3 года назад Схема подключения не сложная. Первое, что нужно сделать, это при помощи индикаторной отвертки найти фазный провод на клеммах розетки. На фазной клемме индикатор отвертки будет гореть, на нулевой — нет. Затем выключите автомат, чтобы обесточить розетку. К клеммам на розетке подсоединяете два конца провода и тянете его к выключателю. Фазную жилу подсоединяете к клемме на выключателе, а нулевую жилу соединяете (можно в корпусе выключателя, чтобы не было видно) при помощи колодки с жилой от светильника. Вот, в принципе, и все. в избранное ссылка отблагодарить Знаете ответ?

Смотрите также:

www.remotvet.ru

Рассмотрим как подсоединить провода к розетке

Подключаем розетку

Выполняя ремонт или монтаж своей электрической сети, вы можете столкнуться с вопросом, как соединить провода в розетке. Вопрос это не сложный и не требует каких- то особых познаний.

В то же время существуют нюансы, которые могут завести в ступор не профессионала. Поэтому в данной статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться во время ремонта.

Возможные варианты подключения розеток

В данной статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением от розеток других электроприемников, а также коснемся ситуаций, связанных с проверкой работоспособности розеток.

Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем, видео данного аспекта работ вы можете найти на страницах нашего сайта.
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Обратите внимание! Мы советуем использовать именно двухполюсный указатель напряжения ввиду его большей надежности и функционала. При этом его цена не разорит даже самый скромный бюджет. А набор функций, таких как индикация напряжения, определение наличия цепи и возможность использовать как обычный емкостной индикатор, позволяют решать практически любые задачи.

Простейший двухполюсный индикатор напряжения

• Для определения нулевого и защитного провода необходимо при снятом напряжении отключить нулевой провод в вашем распределительном щитке. Затем подать напряжение и в распределительной коробке определить нулевой провод по отсутствию цепи между проводом и землей.

Обратите внимание! Очень важным является не перепутать нулевой и защитный провод, иначе у вас могут возникнуть серьезные проблемы с энергонадзором. А при наличии современного электронного счетчика это будет выявлено при первом же обходе.

• Если ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то п.4 – 6 нашей инструкции вы можете опустить. Вместо этого вам следует подключить к соответствующим клеммам фазный, нулевой и защитный провода       и проложить их к розетке. При этом, согласно п. 2.1.22 ПУЭ, в месте подключения как в распределительной коробке, так и в коробке розетки, следует предусмотреть запас провода. Это особенно актуально при соединении розеток aлюминиевыми проводaми.
• Теперь подключаем провода к розетке. Главное, не ошибиться с подключением защитного провода. Его следует подключить к заземляющим контактам розетки. Фазный же и нулевой провода подключить к силовым контактам розетки. Причем, какой провод куда — совершенно без разницы.
• После закрытия крышек распределительной коробки и окончательной установки розетки, можно подать напряжение и испытать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Подключение последовательно нескольких розеток

В некоторых случаях в целях экономии может возникнуть необходимость подключения последовательно сразу нескольких розеток. Это также не представляет сложности, и выполнить это своими руками достаточно просто.

На фото представлена схема подключения нескольких розеток последовательно

Итак:

• Сначала, используя методику, описанную выше, подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие на соседнюю розетку.
• На второй розетке соответственно подключаем приходящие провода. Причем, здесь, опять- таки, важно правильно подключить только защитный провод. Очередность подключения остальных не так важна. Хотя справедливости ради стоит отметить, что придерживаться норм ПУЭ следует. Ведь это исключает возникновение проблем при ремонте.
• Отдельно хотелось бы остановиться на вопросе: как подсоединить розетку с 4 проводами во время ремонта? Ведь ситуация, когда вы вскрываете неработающую розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет нечего страшного, и сейчас мы с вами разберем этот вопрос.
• Если розетка не работает, то сначала необходимо определиться с причинами. Если визуально никаких проблем не видно, то используем наш двухполюсный указатель напряжения.
• Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть и фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаем к выводам розетки в случайном порядке.

Обратите внимание! Мы оговаривали, что в случайном порядке подключаем только в том случае, если они питают розетку. Если от них запитано освещение, то вам необходимо определить провод, идущий к выключателю, и именно его подключить к фазной клемме розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работоспособность ближайших розеток и освещения. Причем, сделать это необходимо не только в этой, но и в комнате смежной со стеной, на которой установлена розетка.

Подключение от розетки сети освещения

Хотя данная схема применяется достаточно редко, но и ее можно встретить. Ведь она не так уж сложна, но при этом может дать существенную экономию средств и времени. Поэтому, если вы вскрыли розетку, а там увидели три или четыре провода, не пугайтесь.

Подключение выключателя от розетки

Итак:

• Если во время ремонта розетки при ее вскрытии вы обнаружили три провода, то один, скорее всего, идет к ближайшему выключателю. Это легко проверить, отключив его.
• Для работоспособности сети освещения после ремонта нам следует подключить его cнова. Согласно п.6.6.28, сделать это необходимо именно на фазный провод. Но тут будьте внимательны. Если ваш дом строился давно, а проводка не переделывалась или переделывалась не профессионалами, то лучше удостовериться.
• Для этого отключаем наш провод от клемм розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», то мы все делали правильно. Если же на проводе показывает фаза, то провод следует подключить к нулевой клемме розетки. Это следует отметить и при ближайшем ремонте обязательно изменить.
• Но возможны варианты, когда вскрыв розетку, вы обнаружите четыре провода, питающих сеть освещения. Тут тоже нет нечего страшного.
• В этом случае у нас и нулевой и фазный провода для сети освещения берутся от розетки. После устранения неполадок нам достаточно все восстановить. Только перед тем, кaк подсоединять розетку с 4 проводaми, следует удостовериться, что провод, идущий к выключателю, подключен к фазной клемме розетки, а нулевой соответственно к нулевой клемме.

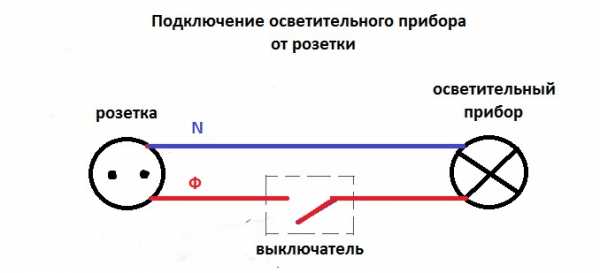

Подключение осветительного прибора от розетки

Вывод

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при монтаже и ремонте розеток. Но некоторые «мегаспециалисты» забывают нормы ПУЭ, приведенные в п.1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

Из-за этого возможны казусы. Поэтому, выполняя монтаж своей электрической сети, «не стоит изобретать велосипед», а следует все делать по правилам. Это сохранит не только множество нервов и сил тем, кто будет заниматься ремонтом, но и возможно их жизнь.

elektrik-a.su
