Как подсоединить патрон к проводам на потолке?

Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.

Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?

Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.

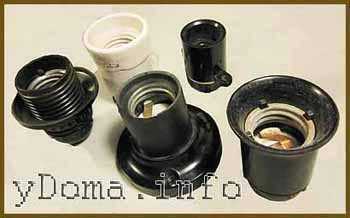

Наибольшее распространение на нашем рынке получили 3 вида патронов:
карболитовые советского образца
Подключение карболитового старого образца
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:

цилиндрический корпус с резьбой
керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:

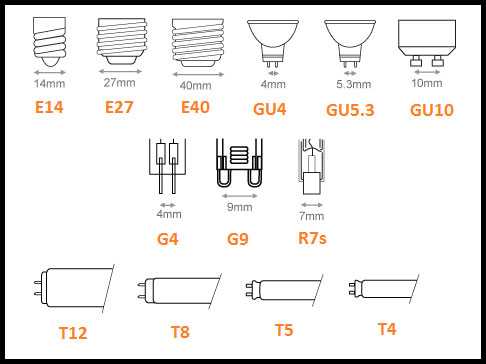

Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение проводов — фаза и ноль
Подключение кабеля производится в следующей последовательности.

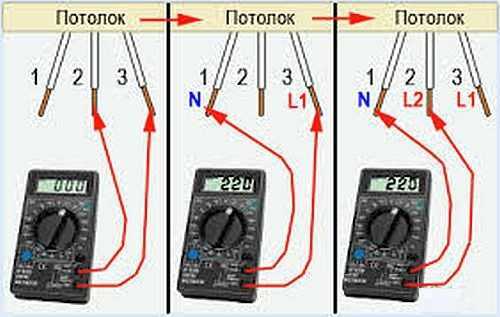

Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.

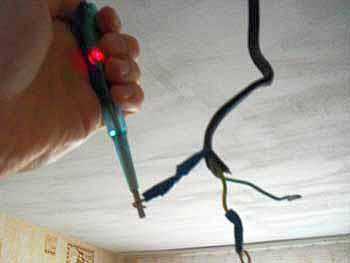

Делается это при помощи обыкновенной индикаторной отвертки.

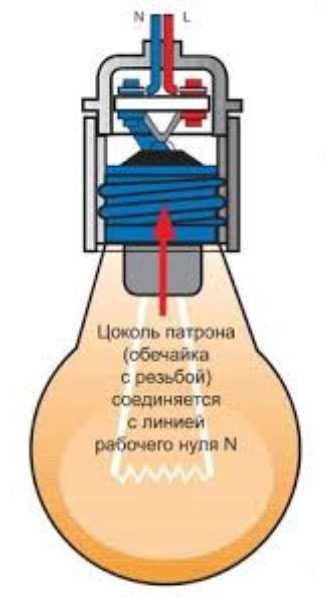

Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.

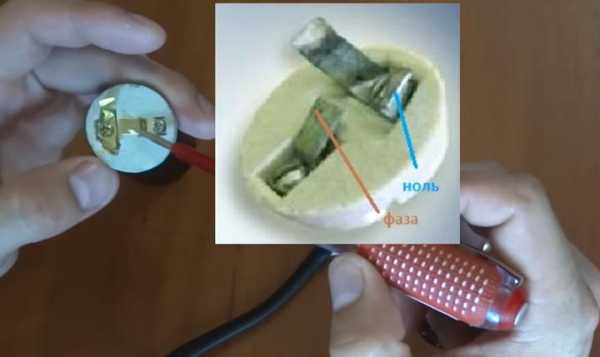

Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.

Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.

Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.
Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
Как подключать кабель с тремя проводами

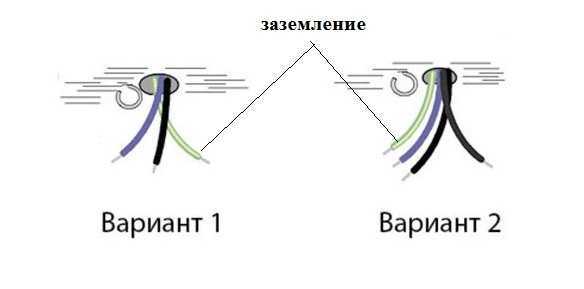

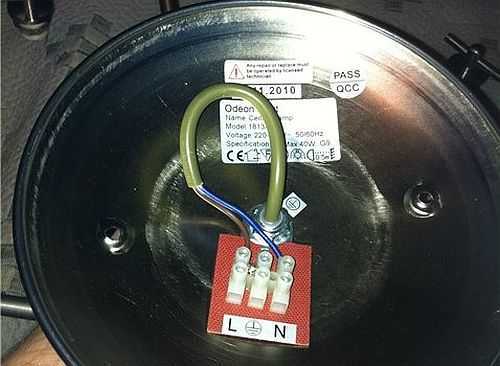

У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.

Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.
Преимущества и недостатки
Достоинства данного патрона:
простота разборки и сборки
надежность проверенная временем
контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.
В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:
неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

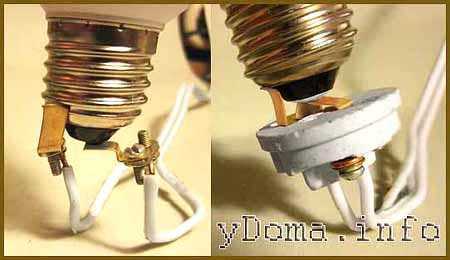

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.
Подключение многожильного провода
Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.
Жилки в этом случае предварительно разделяются пополам и скручиваются.
После чего формируется свободное кольцо вокруг болтика.

Его то и нужно пропаять с последующим подключением.
Лишние хвосты после кольца откусываются.
Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.
Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.
Второй недостаток карболитовых изделий — время подключения.
На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.
Соединение проводов в керамическом патроне
Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.
Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.
Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.

Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.
Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.
Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.
Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.
После чего затянуть винт с максимальным усилием.
На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.
Они работают по принципу знаменитых зажимов Wago.
Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.
При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.

Как же его подключать? Делается все очень просто.
Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.
Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.
Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!
Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.
Здесь также не забывайте про правильное подключение фазы и ноля.
Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.
Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.

Ошибки при монтаже и эксплуатации
В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.
1
Подключение фазного проводника к резьбовой части цоколя.
Чем это все заканчивается подробно описывалось выше.
2
Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.
Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
3
Подключение многожильных проводов без пайки и лужения.
4
Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5
Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
Вы здесь Главная » Освещение » Лампы » Подключение патрона для лампочки в зависимости от типа патрона
Самостоятельное подключение патрона для лампочки – мероприятие вполне доступное и не требующее особых навыков или профессиональных познаний.
Однако важно правильно выбрать патрон, а также соблюдать нормы и правила подключения электрического устройства.
Подробнее об этом читайте далее в статье.
Маркировка электрических патронов
Электрический патрон является устройством, при помощи которого лампочка фиксируется на осветительном приборе и осуществляется контакт с электричеством.
Маркировкой определяется максимальная нагрузка, мощность и напряжение.
Принцип функционирования всех патронов одинаков, а основные отличия представлены габаритами устройства и конструктивным исполнением:

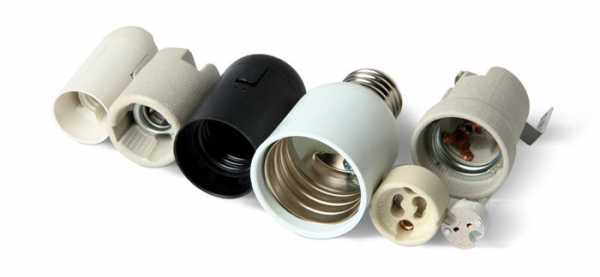

Патроны с резьбой Эдисона предназначены для вкручивания обычных ламп накаливания и люминесцентных ламп, имеющих встроенный стартер, а также галогеновых цокольных ламп. Устройство маркируется «E5», «E10», «E14», «E27» и «E40».
Патроны для люминесцентной лампы и подсветки бокового типа в многоуровневых подвесных гипсокартонных потолках. Устройство маркируется «G5», «G13», «2-G13», «G20» и «G23».

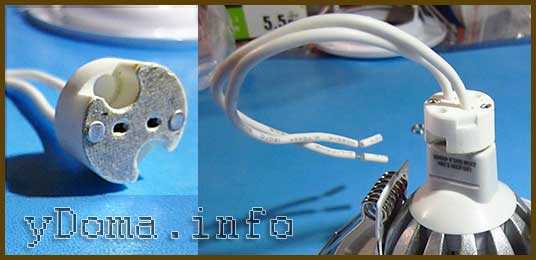

Патроны под галогеновые лампы с мощностью не более 50Вт монтируются в растровые или спотовые светильники. Устройство маркируется «G3.9», «G5.3», «GX5.3», «GU5.3», «GY5.3» и «GU10».
Патроны под двух-цокольные галогеновые лампы с мощностью 50-1000Вт относятся к категории ламповых держателей и применяются в торшерах, подъездных светильниках и в осветительных приборах для придомовой территорий.
Цифрами, которые выставляются после «E», обозначаются показатели диаметра цокольной части в миллиметрах, а после буквы «G» – расстояние от одного контакта до другого.
Устройство
Все выпускаемые на сегодняшний день патроны состоят из нескольких основных элементов:
цилиндр-корпус наружный с резьбовой гильзой;
донная часть;
вкладыш, выполненный из керамики.
Подача электрического тока на цокольную часть лампочки осуществляется посредством пары латунных контактов и специальных крепежных планок, имеющих резьбу.
Патрон — устройство
Как подключить патрон для лампочки
Правила установки или подключения электрического патрона могут незначительно варьироваться в зависимости от конструктивных особенностей используемого устройства.
Перед выполнением самостоятельной замены патрона в осветительном приборе обязательно обеспечивается электробезопасность посредством отключения в электрощите автоматов, отвечающих за питание электрического прибора.
Слишком часто выходят из строя лампы? Не стоит винить производителя. Почему перегорают лампочки и как решить эту проблему — тема данной статьи.
Как утилизировать разбившуюся энергосберегающую лампочку, читайте тут. Не забывайте о мерах безопасности.
Знаете ли вы, что такое лампа ДРЛ? Где ее использовать и как правильно подключить, читайте далее.
Обыкновенный электрический патрон
Значительное количество осветительных приборов функционирует посредством обычных патронов, подключаемых в соответствии со следующими несложными рекомендациями:
зачистка изоляционного материала с концов проводов примерно на полтора сантиметра;
крепление проводов на задней детали патрона;
загиб зачищенных концов проводов в небольшие колечки, в которые будет входить клеммный винт устройства;
обмотка оголённой части проводов специальной изоляционной лентой;
фиксация проводов винтами с квадратными прокладками на клеммах изолятора электрического патрона.
На заключительном этапе изоляционной лентой доматываются провода, что позволит задней части патрона надёжно фиксироваться, после чего прикручивается цокольная часть.
Работоспособность установленного патрона проверяется после вкручивания лампочки и подачи напряжения.
Патрон с клеммами
Клеммные патроны характеризуются наружным расположением клемм, поэтому процесс подключения не потребует предварительной разборки устройства.
Винтовые зажимы или клеммные колодки позволяют выполнить быстрое и простое подключение, осуществляемое посредством заклёпок.
Такие устройства невозможно отремонтировать, поэтому при выходе их из строя обязательно выполняется грамотная замена патрона.
Безвинтовой электрический
Такой вариант патрона отличается неразборным корпусом с попарными отверстиями, в которые устанавливаются предварительно зачищенные провода. Фиксация осуществляется пружиной и латунными пластинами, что полностью исключает выпадение проводов. Пружинный контактный зажим упрощает монтаж и повышает стабильность конструкции.
Это самый быстрый способ подключения, характеризующийся высоким уровнем надёжности и долговечности с сохранением работоспособности при соблюдении номинальных показателей мощности подключаемых ламп.
Как подключить к электрическому патрону розетку

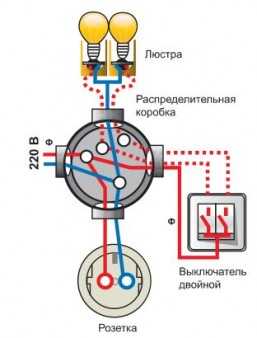

При необходимости подключить электрическую розетку на 220В к стандартному патрону можно дополнительно запитать параллельно ещё пару проводов. В этом случае нужно быть готовым к обесточиванию розетки при выключении света.
Подключение жил
Способы крепления
В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.
За токоподводящие провода

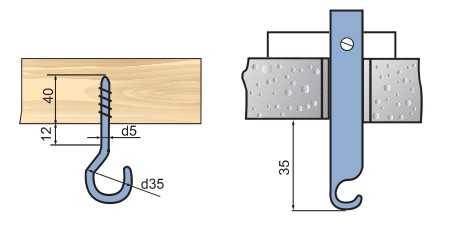

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.
В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.
Крепление электрического патрона за токоподводящий провод
В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами.
На трубке
Закрепление на специальной трубке из металла является самым распространенным и достаточно надёжным способом, позволяющим осуществлять самостоятельное подвешивание тяжелых осветительных плафонов.
На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.
Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.
Втулкой
Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.
При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.
С безвинтовыми контактными зажимами
Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.
Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.
Ремонт разборного электрического патрона
Неработающие электрические патроны в некоторых, несложных случаях, вполне могут быть самостоятельно отремонтированы:
Разобрать корпус и произвести осмотр контактов, расположенных под откручиваемой крышкой.
Произвести проверку медных контактных пластин на отгиб, окисление или покрытие ржавчиной, образующейся в процессе эксплуатации в помещениях с повышенными показателями влажности.
Зачистка контактов при помощи наждачной бумаги или тонкого напильника, а также осторожный подгиб контактов до нужного уровня.
Осмотр контактных винтовых крепежей, расположенных с обратной стороны керамической донной части, их подчистка и осторожное подтягивание.
Успешность проведенных ремонтных работ определяется тестированием после вкручивания и включения лампочки.
Ремонт электрического патрона с безвинтовыми контактными зажимами
Патроны «Е27» с безвинтовым типом контактных зажимов, предназначены исключительно для монтажа в светильниках или другом осветительном оборудовании, но иногда характеризуются не полным соответствием диапазонам по номинальному сечению.
Технология проведения ремонтных работ:
спиливание защелки до площадки основания корпуса электрического патрона;
изготовление латунной или металлической защелки толщиной в 0,5 мм и последующий сгиб заготовки в соответствии со стандартной формой;
загнутая сторона заводится в донную часть патрона и производится загиб оставшегося участка в соответствии с контуром держателя;
накручивание донной части патрона на крепежную трубку и подсоединение проводов.
Электрические патроны по праву являются одним из наиболее важных элементов любых современных осветительных приборов. Вид и конструкция патрона должны обязательно соответствовать типу лампы, поэтому нужно ориентироваться на маркировку и учитывать качественные характеристики такого устройства.
Видео на тему
otoplenie-help.ru
Как подключить патрон к проводам на потолке

Электрический патрон Виды, устройство, подключение и ремонт
Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.
Электрический патрон является неотъемлемой частью любого светильника и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.
Виды, маркировка и технические характеристики электрических патронов
Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.
Таблица видов популярных электрических патронов для подключения искусственных источников света к сети
Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.
На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон (обычно такие установлены для подсветки в холодильниках, СВЧ печах). Е27 – используются в подавляющем числе светильников. Е40 – для уличных светильников.
На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.
Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.
В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.
Однажды мне по почте пришло письмо от Владимира с фотографиями нестандартного электрического патрона E27, предназначенного для вкручивания сразу трех лампочек. Когда патрон был разобран для подключения проводов, контакты из него выпали и разобраться где они были установлены, для него оказалось сложной задачей, которую я и помог решить. Такого патрона у меня в наличии нет, так что привожу обработанную присланную Владимиром фотографию.
В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.
Устройство и принцип работы электрического патрона
Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.
Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.
Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.
Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.
Как подключить электрический патрон
Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.
При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит по два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.
Подключение электрического патрона с помощью винтов
Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.
К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Гровер здесь не обязателен, хотя если Вы поставите, будет только лучше. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к лампе. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.
Формируются в обязательном порядке колечки на проводниках. Продеваются через донышко проводники и прикручиваются к стальным пластинам. Если электрический патрон предназначен для подключения через стационарный выключатель, то фазный провод подключается к центральному контакту. Желательно проверить надежность прилегания центрального контакта. Для этого нужно приложить лампочку цоколем и убедиться, что при упоре цоколя в боковые контакты, центральный контакт прогибается не менее чем на пару миллиметров. Если прогиб меньше, то нужно контакт отогнуть немного вверх.
Осталось накрутить цилиндрический корпу
www.kapremlo.ru
Как подключить лампочку к проводам на потолке?
Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.
Подготовка: прозвонка и определение фаз на потолке
Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.
Провод заземления
Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных
Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером
Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
О правилах и способах соединения проводов в распределительной коробке читайте тут.
Провода на люстре
Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:
Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.
Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке
На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.
Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:
игнорировать — если провода такого цвета (или похожего) нет на потолке,
подключить к такому же по цвету.
Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.
Подключение к двойному выключателю
Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

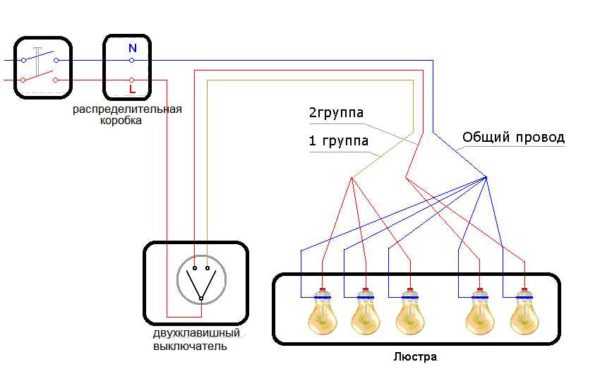

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют
Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.
Как подсоединить люстру к одинарному выключателю
Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю
При таком включении одновременно загораться будут все лампочки.
Правила соединения проводов
При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.
Соединить провода от люстры и выключателя нужно в клеммной коробке
Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.
Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.
При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).
Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.
Правильное соединение проводов в распределительной коробке описано тут.
Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.
Подсоединение китайской люстры
Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.
Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.
Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).
После проверки начинаете группировать провода, как описано выше.
Подключение галогенной люстры (с пультом и без)
Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.
Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.
Как подключить люстру с пультом смотрите в следующем видео.
Такая казалось бы простая и незамысловатая процедура, как подключение патрона для лампочки, имеет свои нюансы, не всегда знакомые для людей далеких от электричества.
Да что говорить, иногда сами электрики делают это не правильно. Чем это может обернуться для вас при дальнейшей эксплуатации?
Например тем, что при очередной замене сгоревшей лапочки, вы элементарно попадете под напряжение и вас ударит током. Чтобы этого избежать, давайте рассмотрим все возможные ошибки при выполнении данной работы.
Наибольшее распространение на нашем рынке получили 3 вида патронов:
карболитовые советского образца
Подключение карболитового старого образца
Начнем с карболитовых. Данный патрон является разборным и состоит из трех частей:
цилиндрический корпус с резьбой
керамический вкладыш с контактами
Чаще всего в наших квартирах используются патроны имеющие маркировку:
Значение в цифрах обозначает диаметр цоколя лампы в миллиметрах, которая подходит для этого патрона.
Буковка «E» говорит о том, что он относится к винтовой серии с резьбой Эдисона.
Бывают еще штыревые, серии G и некоторые другие, представленные ниже.
Такие изделия рассчитаны на ток не более 4А. То есть, в сети 220В к ним можно подключить нагрузку до 900Вт.
Подключение проводов — фаза и ноль
Подключение кабеля производится в следующей последовательности.
Перво-наперво перед началом работ нужно выяснить, какая из жил в кабеле является фазой. Это главный момент отвечающий за безопасность всей дальнейшей сборки.
Делается это при помощи обыкновенной индикаторной отвертки.
Фаза в патроне должна приходить только на нижнюю центральную часть цоколя, и более никуда.
Контакт для подключения представлен на фото ниже.
Почему это так важно? Дело в том, что в патроне у вас никогда не должна быть под напряжением резьбовая часть. Не многие знают, но выключатель света (одноклавишный, двухклавишный) при отключении разрывают только один из проводников.
Второй, так и продолжает напрямую поступать на патрон. А теперь представьте, что электрик случайно перепутал фазу с нолем и пустил через выключатель нулевую жилу.
В итоге, в один прекрасный момент, лампочка в люстре может не просто перегореть, а лопнуть с разрушением стеклянной колбы.
Вы отключите свет чтобы ее заменить, и при такой замене, вам по любому придется соприкоснуться с цоколем.
И если на него будет приходить фаза, а не ноль, то вы гарантировано попадете под напряжение.
Есть вообще светильники полностью с металлическим корпусами патронов. Стоит здесь перепутать подключение проводов, и при нештатной ситуации весь светильник целиком окажется под напряжением.
Еще часто можно наблюдать ситуацию, когда при заворачивании лампочки в патрон, она почему то не светится. Причина здесь кроется в отгибании центрального контакта. Он просто не достает до пятачка цоколя.
Чтобы исправить этот дефект, достаточно его подогнуть обратно. Многие делают это неизолированными отвертками, либо ножом.
В результате неаккуратных действий, вы обязательно заденете боковые контакты, а они у вас будут под напряжением.
Как итог — удар током вам обеспечен. Опытные электрики в этом случае советуют вообще не применять отвертки или посторонние инструменты, а воспользоваться самим патроном.
Выкручиваете цилиндрический корпус с резьбой и вставляете его боковой гранью между двух контактных площадок.
Далее краешком цепляете центральный пятачок и отгибаете его к верху. Никаких КЗ при этом вы не создадите, да и сами под напряжение не попадете.
И не важно на стене этот патрон или на потолке. Делается все в обоих случаях аналогично.
Поэтому запомните — нулевой проводник всегда должен приходить только на резьбовую часть цоколя.
Как подключать кабель с тремя проводами
У многих возникает вопрос, а куда подключать провод заземления, если у вас 3 провода в кабеле? Ведь на вкладыше с контактами больше нет свободных разъемов.
Данный третий провод, должен подключаться к корпусу самого светильника. Обычно на люстре или бра, всегда есть заводское место, куда и должна подсоединяться «земля».
Поэтому непосредственно в сам патрон, третий провод не заводится. При зачистке кабеля всегда делайте этот проводник желто-зеленого цвета большей длины, как минимум в два раза.
Хотя надо сделать замечание, что на некоторых видах керамических цоколей, есть подобные разъемы.
Они представляют из себя металлическую пластину, размещенную по центру изделия. Если позволяет место, можете сделать соединение на ней.
Преимущества и недостатки
Достоинства данного патрона:
простота разборки и сборки
надежность проверенная временем
контактные площадки фиксируются винтами
Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.
Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.
В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.
Недостатки:
неудобство подключения к винтовым зажимам
Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.
При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.
Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.
Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.
Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.
После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.
Все что остается — это дожать его утконосами до полноценного колечка.
Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.
Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.
Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.
Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.
Подключение многожильного провода
Если же у вас многожильные провода, то здесь никак не обойтись без предварительного формирования колечка и его пропайки. Иначе 100% надежности и долговечности от такого соединения не добиться. Контакт будет просто раздавлен шляпкой винта.
Жилки в этом случае предварительно разделяются пополам и скручиваются.
После чего формируется свободное кольцо вокруг болтика.
Его то и нужно пропаять с последующим подключением.
Лишние хвосты после кольца откусываются.
Еще не забывайте перед всеми этими процедурами, изначально одеть «жопку» от патрона на сам кабель.
Иначе собрать его после этого не получится и придется перекручивать патрон по второму разу.
Второй недостаток карболитовых изделий — время подключения.
На весь процесс разборки-сборки, отвинчивание-завинчивание винтиков, уходит от 5 до 10 минут. Поэтому процедуру «заряжания» карболитового патрона, быстрой никак не назовешь.
Соединение проводов в керамическом патроне
Керамический девайс является не разборным изделием, как и его контакты. Отсюда и вытекают главные недостатки.
Данные контакты завальцованы и со временем рано или поздно ослабляются. В результате чего происходит нагрев, с последующим выгоранием или слишком частым выходом из строя самих лампочек.
Еще такие патроны грешат выкручиванием самой юбки вместе с лампочкой. После такого дефекта, его уже лучше заменить целиком.
Конечно, можно изначально пропаять контакты в местах завальцовки или обжать заново выкрутившуюся юбку, но подавляющее большинство этим не заморачиваются, а просто покупают новый.
Главным преимуществом керамического патрона является упрощенная система подключения. Здесь все происходит гораздо быстрее.
Во-первых, не нужно разбирать на три части само устройство. Во-вторых, полностью выкручивать винтики.
Достаточно их слегка ослабить и вставить в контактное пространство зачищенную жилу провода.
После чего затянуть винт с максимальным усилием.
На сегодняшний день распространение получили также и пластиковые быстрозажимные патроны.
Они работают по принципу знаменитых зажимов Wago.
Чтобы разобрать такой патрон, необходимо шлицевой отверткой аккуратно отжать защелки с двух сторон.
При снятии крышки вы обнаружите, что внутри вообще нет никаких винтиков, куда можно было бы присоединить провода. Человек далекий от электромонтажных работ сразу и не разберется с такой конструкцией.
Как же его подключать? Делается все очень просто.
Нужно зачищенные концы проводов, засунуть до щелчка в маленькие отверстия. При этом большинство моделей имеют сразу две пары контактов. И соответственно не два, а сразу четыре отверстия.
Они предназначены для удобной сборки лампочек в гирлянды. В одно отверстие вставляете подходящий провод, а в другое — отходящий на следующую лампочку.
Только не вздумайте воткнуть фазу и ноль в соседние отверстия, иначе создадите короткое замыкание!
Внутри таких контактов находятся подпружиненные металлические пластинки, которые и обеспечивают соединение.
Здесь также не забывайте про правильное подключение фазы и ноля.
Провода в таких зажимах держатся достаточно надежно, и даже применив небольшое усилие, вырвать их не получится.
Чтобы его все-таки вытянуть от туда, придется во время тяжения проворачивать жилу по кругу.
Ошибки при монтаже и эксплуатации
В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.
1
Подключение фазного проводника к резьбовой части цоколя.
Чем это все заканчивается подробно описывалось выше.
2
Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.
Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.
3
Подключение многожильных проводов без пайки и лужения.
4
Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.
5
Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.
otoplenie-help.ru
Крепление подвесного светильника. Соединение проводов в патроне и коробке

Оглавление статьи:
Вступление
Здравствуйте. Сегодня я расскажу, про крепление подвесного светильника на кухне. Подвесной светильник в этом примере это люстра. Делаем крепление подвесного светильника на подвесе. Светильник будем подвешивать, а не прикрутить к потолку.
Светильники, которые закрепляются на специальных крючках, называются подвесные. Так же их можно называть люстры. Но для кухни понятие люстры как-то не подходит. Поэтому в этой статье я расскажу, как установить подвесной светильник на кухне.
Крепление подвесного светильника на крюки
Крючки для крепления светильника
Крепление подвесного светильника осуществляется на подвесах. Для закрепления подвесов, в конструкциях железобетонных плит перекрытий делается специальное технологическое отверстие, в районе центра плиты. В отверстие закладывается специальное крепление. Такое крепление представляет из себя крючок, закрепленный на прочном стержне. Стержень закладывается в плиту перекрытия, а крючок остается торчать из потолка.
Крюк с закладной для подвеса светильника в полом бетоне.
В деревянных домах все по-другому. Крючок имеет шурупную нарезку и просто вворачивается в деревянный потолок. Такое крепление достаточно прочное и выдерживает не только одноламповый подвесной светильник.
Установка подвесного светильника
Важно! Перед началом работ отключите питающее напряжение в щите освещения или в этажном щите на лестничной клетке!
Подвесной светильник нужно полностью собрать.
Декоративный элемент, который будет закрывать место соединения проводов, должно свободно «ходить» по штанге(3).
Электрические провода для подсоединения люстры должны быть зачищены.
На концы проводов нужно сразу закрепить клемник (1) для соединения проводов.

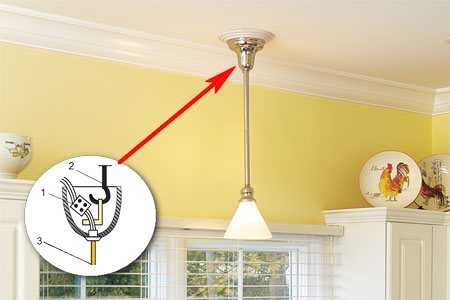

Схема подсоединения светильника и его подвеса
На штанге светильника есть специальное «ушко» для зацепления за крючок. Нужно подвесить светильник на крючок(2) и подсоединить провода. А вот здесь немного остановимся.
Соединение светильника и выключателя через распаячную коробку
На схеме ниже вы можете увидеть электрическую схему соединения светильника с двумя лампочками, двойного выключателя (переключателя) и распаячной коробки. Все соединения производится в распаячной коробке и достаточно понятны по схеме.
Схема подключения светильника
Пояснения к схеме
Нулевые провода от каждой лампочки(синие), вернее от каждого патрона в который вкручивается лампочка, соединяются с нулевым питающим проводом в распаячной коробке(синий).
Фазный питающий провод(красный) «идет» к двойному выключателю (переключателю) и подсоединяется к общей клемме обоих клавиш.
От отдельных клемников каждой клавиши переключателя, провода «возвращаются» в распаячную коробку, где и соединяются с фазными проводами от электрических патронов (лампочек).
Казалось бы, не сложно, но возникает простой вопрос:
А какая разница между проводами «идущими» от электрических патронов? Не все ли равно, какой провод от лампочки подсоединять к «фазе», а какой к рабочему «нулю».
Теоретически для переменного тока никакой. Но для безопасности такая разница есть! Подсоединяйте к фазному проводу самый удаленный контакт, в патроне идущий е от нити накала (нить накала соединяется в патроне с так называемым «язычком»). Нулевой провод подсоединяйте к цоколю патрона. Называется она обечайка с резьбой (фото).
Подключение ноля и фазы в электрическом патроне.
Подключение подвесного светильника
После того как светильник подвешен на крепежный крючок. Остается при помощи клемника, соединить провода светильника с питающими проводами.
Провода вместе с клемниками аккуратно свернуть. Декоративный элемент светильника подвинуть по штанге к потолку и закрепить. Для крепления есть специальный болт сбоку заглушки.
В последнем этапе установки подвесного светильника нужно вкрутить лампочки, включить электрическое питание, и проверить светильник на работоспособность.
©Remont-kuxni.ru
Другие статьи раздела: Электрика кухни

Поделись статьей с друзьями:
Похожие статьи:
remont-kuxni.ru
Ответы@Mail.Ru: Как подключить люстру, если из потолка торчат 3 провода, а на патроне
ИЩЕШЬ ДЕВУШКУ ИЛИ ПАРНЯ? УСТАЛ ОТ ОДИНОЧЕСТВА? МЫ НАЙДЕМ ДЛЯ ТЕБЯ ПАРУ, ЗАХОДИ К НАМ НА САЙТ)))))))))) <a href=»/» rel=»nofollow» title=»15907216:##:2eepvwB»>[ссылка заблокирована по решению администрации проекта]</a>
У вас выход два плюса и один нулевой.
Как правило жёлто-зелёный — это заземление. Следовательно подключайте два остальных, а жёлто-зелёный обрежьте, или оставьте в воздухе. Но возможен вариант, что жёлто-зелёный используется для подключения второй группы лампочек. Посмотрите, какой выключатель у вас стоит: одинарный или двойной?
Коричневый и синий жолтозеленый это земля.
Вам нужна лампа на переноске, где будет светиться, туда и подключайте. Осторожно, с потолка выходят фазные провода и нулевой, не замкните их!!!
2 фазы,, 1а земля
скорее всего ваша бывшая люстра была на 2 выключателя, а сейчас вы приобрели на 1,найдите фазу и ноль и подключите новую люстру, третий провод изолируйте с спрячьте под креплением люстры
Если выключатель 2-х клавишный — то значит один провод общий, а 2 других — каждый на свою группу ламп. Если выключатель одноклавишный, то желто-зелёный должен быть земля. На оставшиеся 2 сажай светильник. Но лучше проверить методом тыка. Ничего не сгорит и не взорвётся, но цветовая схема, применяемая во всём мире, у нас часто во внимание не принимается.))
дополню предшествующие ответы ссылкой на статью со схемами и картинками <a rel=»nofollow» href=»https://housediz.ru/kak-bezopasno-podklyuchit-provoda-k-lyustre-i-vyklyuchatelyu/» target=»_blank»>https://housediz.ru/kak-bezopasno-podklyuchit-provoda-k-lyustre-i-vyklyuchatelyu/</a> Должно помочь
По идеи желто зеленый можно сразу выкинуть это земля . А аот другие два подсоединяйте . А если не получится то методом научного тыка . Не волнуйтесь ничего не коротнет . Работайте только аккуратно
Если индикатор светится от всех проводов — воспользуйтесь неоновым индикатором. а не светодиодным. 1 провод общий (правильно — 0 ) На 2 других появляется напруга когда клацаете выключателем, и пропадает — когда выключаете. Общий — к проводу люстры, соединённому с внешними контактами патронов, включаемую фазу — к проводу, соединённому с центральными лепестками-контактами патронов.
touch.otvet.mail.ru
Способы крепления электрических патронов | Электрика в квартире, ремонт бытовых электроприборов
Автор DUNDUK На чтение 3 мин. Опубликовано 14.06.2018
Электрическая лампа является непосредственным источником света в наших домах и квартирах. А элетросеть — это источник питания, к которому электрические лампы подключаются с помощью электропроводки. Связующим звеном между лампой и проводкой выступает электрический патрон. От того, насколько правильно и качественно проведены электромонтажные работы с данным «триумвиратом» (лампа, патрон и электропроводка), зависит дальнейшее функционирование освещения в вашем жилище.
Что из себя представляет электрический патрон
Это корпус, содержащий изолирующий (фарфоровый) вкладыш, и накрывающийся крышкой на резьбе. Также с помощью резьбы на внутренней части корпуса в патрон ввинчивается цоколь электрической лампочки. На фарфоровом вкладыше с помощью небольших винтов закреплены контакты, к ним подсоединяются электрические провода (нулевой провод и фазный). В то же время, контактов касаются выводы самой электролампы, когда она вставлена в патрон, обеспечивая соединение.
Какие бывают электропатроны по своему назначению
Среди основных типов различают: патрон подвесной, патрон потолочный и патрон настенный.
Разница между ними заключается, в основном, в способе их крепления, а не в каких-то принципиальных конструктивных отличиях. Способы крепления патронов видны из их названий.
подвесной электропатрон

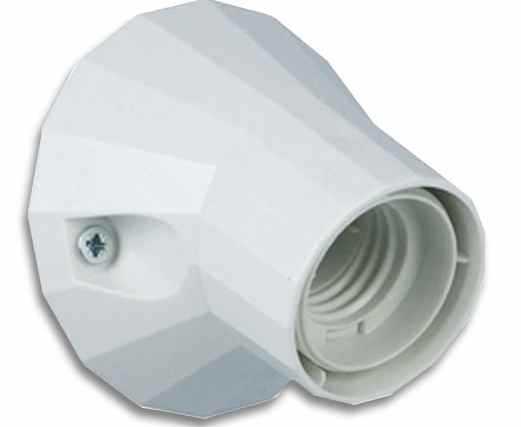

настенный электропатрон
Подвесные электрические патроны свободно подвешивают на электрошнуре, который подходит к лампе. Крепится этот вид патронов к электроприбору (люстре) или подставке особого типа с помощью ввинчивающейся втулки.
На стенах и потолке патроны (настенные и потолочные) монтируются в два этапа: сначала к поверхности крепится деревянная основа-розетка, а уже к ней прикручивается шурупами непосредственно сам электропатрон. У данных патронов для крепежа на корпусе имеются соответствующие отверстия.
Если создается переносное освещение, для мобильных ламп могут использоваться электрические патроны комбинированного типа. Их основное отличие поворотный выключатель, вмонтированный непосредственно в корпус.
Обязательное условие при монтаже электропатронов — это надежное крепление проводов на контактах и их раздельная надежная изоляция с помощью изоляционной ленты подходящего типа.
К слову сказать, вся электрика в квартире монтируется с соблюдением требований к изоляции: случайный контакт оголенных проводов может не только нарушить работу электроприбора, но и вызвать короткое замыкание, стать источником возгорания. Зачищать, присоединять к контактам и изолировать провода при подключении электропатрона нужно после того, как шнур продет сквозь отверстие в корпусной крышке. Для окончательной сборки патрона достаточно аккуратно потянуть за шнур, фарфоровый вкладыш встанет на место внутри крышки, а сам корпус патрона без труда навинтится по резьбе.
Работа с патронами кажется несложной, но любые электрические работы лучше проводить профессионалам, для того и существуют услуги электрика.
elektrikdom.com

РубрикаРазное
