Как и чем покрыть двухскатную крышу

Если вас ждут работы по перекрытию крыши, то, несомненно, вы столкнетесь с одной проблемой – выбор материала чтобы покрыть крышу. Это не так-то легко, ввиду того, что разновидностей материалов для двускатной кровли довольно много. Давайте узнаем, чем можно покрыть двускатную крышу, и какие элементы кровли используются.

На что обращать внимание

Двускатная крыша – наиболее распространенный вариант обустройства дома. Материал, который используется для ее покрытия, должен соответствовать определенным требованиям. Какие они?

1. Так как крыша постоянно подвергается влиянию солнечных лучей, материал должен выдерживать УФ лучи, не теряя своего цвета.
2. Устойчивость к пониженным и повышенным  температурным показателям, а также к резким их перепадам. Морозоустойчивость (циклы заморозки и разморозки) должна быть высокой.
3. Хорошая герметичность. Чтобы утеплитель и вся конструкция двускатной кровли не испортились, влага не должна просачиваться через материал.

4. Высокая прочность. Качественное покрытие на крышу будет выдерживать небольшие физические нагрузки и порывы ветра. Ни град, ни снег не повредят верхний слой.
5. Долговечность. При сроке службы материала в 5 лет, даже думать о том, чтобы покрыть им крышу не стоит. Минимальный показатель – от 10 лет.
6. Огнеупорность. Он не горит при открытом огне.

Если большинство требований подходят, то материал стоит того, чтобы его использовать. А из чего можно выбрать?

Виды кровельного покрытия

Всю продукцию можно условно разделить на такие категории:

1. Металлическая кровля.

2. Мягкая кровля.

3. Полимерная кровля.


Каждый материал хорош по-своему. Давайте узнаем особенности того или иного типа кровли, чтобы понят, из чего стоит выбрать материал для деревянной двускатной крыши.

Преимущества металлической кровли и недостатки

1. Прочность и надежность покрытия.
2. Высокая устойчивость к огню.
3. Простота монтажа. Крепежными элементами являются кровельные гвозди. Двускатный вид кровли довольно простой, поэтому большие листы удобно стелить на обрешетку.
4. Отличный внешний вид.
5. Небольшой вес (если сравнивать с керамической черепицей).
6. Покрытие скользкое, поэтому деревянная кровля не будет накапливать снег, а вода быстро стекает со ската.
7. Большой ассортимент товаров.
8. Долговечность. Покрытие в 2–3 раза прослужит дольше, чем черепица.
9. Высокая стойкость к граду, ветру, ливню и высоким температурам.
10. Биостойкость. На поверхности не появляются плесень и мох.
11. Экологическая чистота.
12. Небольшая стоимость.

Минусы:

1. Металл шумный, поэтому в доме будут слышны ветер и капли дождя.
2. Со временем может покрыться ржавчиной.
3. Если используется для сложной кровли, то будет много отходов.

Представители: профнастил, металлочерепица, фальцевая кровля из листов стали меди и алюминия.

Преимущества мягкой кровли и недостатки

1. Бесшумная.
2. При монтаже отходов минимальное количество.
3. Небольшое свойство теплоизолятора.
4. Не ржавеет и не гниет.
5. Биоустойчива.
6. Целиком водонепроницаема, влага не впитывается и не накапливается.
7. Играет роль диэлектрика, поэтому громоотвод не нужен.
8. С течением времени не выгорает, так как устойчива к УФ. Подкрашивать тоже не нужно.
9. Если материал качественный, то прослужит до 50 лет.
10. Морозоустойчива, выдерживает колебания температур.
11. Простой и быстрый монтаж.
12. Гибкая, поэтому ложится на любую поверхность.
13. Имеет небольшой вес.
14. Красивый внешний вид благодаря разнообразию форм и расцветок.
15. Дополнительных инструментов для монтажа не нужно. Достаточно наклеить гонт на основание. Для усиления всего лишь используются кровельные гвозди.
16. Самая низкая стоимость.

Минусы:

1. Для того чтобы покрыть крышу мягким материалом, потребуется делать сплошное основание. Только на нем материал будет правильно эксплуатироваться.
2. Дешевые материалы, прослужат не больше 10 лет.
3. Не огнеустойчива.

Представители: битумная черепица, рубероид, битумный шифер, рулонные материалы.

Преимущества полимерной кровли

1. Небольшой вес.
2. Простота монтажа и эксплуатации. Все выполняется довольно быстро.
3. Долговечность покрытий, от 15 до 30 лет.
4. Стойкость к разным климатическим условиям и колебаниям температуры от -40 до +120˚C.
5. Высокая прочность и устойчивость к ударам и механическим повреждениям.
6. Стойкость к химическим веществам.
7. Небольшая стоимость.
8. Устойчивость к влаге.
9. Покрывать крышу листами поликарбоната можно в любое время года.
10. Стойкость к УФ лучам.

К недостаткам можно отнести сложность работ, так как при неправильном монтаже крыши, все усилия будут напрасны.

Представители: листы поликарбоната, ПВХ мембраны, наливная крыша, оргостекло, полимерная черепица.

Каким образом выполняется монтаж материалов

Каждый кровельный материал крепится к обрешетке по-своему. Если листы поликарбоната нужно крепить специальными саморезами с герметичной подкладкой, то для гибкой черепицы используют гвозди кровельные. Давайте рассмотрим технологию устройства самых популярных материалов для кровли.

Металлочерепица

Листы кровельного материала крепятся на обрешетку. Шаг выбирается исходя из волн листов. Фиксировать лист к обрешетке нужно шестигранными кровельными саморезами с резиновым уплотнителем. При этом вкручивается саморез не слишком туго и не слишком слабо, чтобы не повредить материал. Работать рекомендуется в мягкой обуви, чтобы не повредить верхний слой.

Для двускатной крыши листы начинают укладывать с торцевой части, продвигаясь снизу к коньку. Для лучшей герметизации, листы фиксируют внахлест: вертикально на 20 см, горизонтально – на 1–2 волны материала. Подробнее о технологии монтажа вы узнаете из видео:

Обратите внимание! Профнастил укладывается по такому же принципу.

Битумная черепица

За счет самоклеящегося слоя, укладывать гонты проще. Но, заранее нужно подготовить прочное сплошное основание. Это могут быть доски, вплотную прибитые друг к другу, а также фанера и ОСБ. Начинают работы снизу, прибивая к карнизу и фронтонам планки. Первый слой гонтов подрезается вровень с планкой. При этом первую полоску фиксируют по центру, а остальные по бокам. Последующие листы немного прикрывают собой нижний слой.

Для дополнительной фиксации, используют четыре кровельных гвоздя на 1 гонт. Тогда покрытие будет хорошо держаться. Можно использовать степлер. Особое внимание уделяют ендове. В целом монтаж несложный. Благодаря тому, что никаких дополнительных инструментов вам не понадобится (только молоток и гвозди), все делается легко и быстро. Технология укладки битумной черепицы на двускатную крышу описана ниже в видео.

Листы поликарбоната

Крепление и укладка поликарбоната требует особого внимания. Материал легко испортить. Если его неправильно зафиксировать, то крыша может протекать и не выполнять свои функции. Панели нужно правильно нарезать, заранее сделать в них отверстия под крепление. Важно, чтобы при резке не испортить края поликарбоната. Рекомендуется использовать циркулярную пилу с высокой скоростью резки. Диск для нее должен быть с мелкими неразведенными зубцами. А для сверления дыр используется электрическая дрель со сверлом по металлу. При этом их лучше размещать между ребрами жесткости. Тогда конденсат будет легко отводиться.

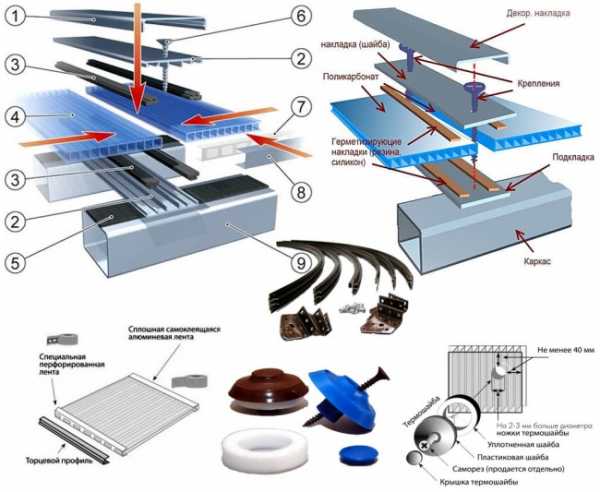

Что касается крепления листов к обрешетке, то существует два метода: термошайбами и профилем. Те отверстия, которые были сделаны заранее, подходят именно для термошайб. Их диаметр нужно сделать немного больше, чем сама термошайба. За счет уплотнительной резинки, отверстие делается герметичным. И вот тут-то нужно не пережать крепление, так как материал просто треснет. А если недожать, то лист будет болтаться, герметизация нарушается. Метод крепления точечный.

Что касается профильного крепления, то каждый лист вставляется в специальный профиль, который и крепится к обрешетке. Стоит отметить, что поликарбонат не используется как покрытие для дома. Но для двускатной крыши навеса, сельскохозяйственных конструкций в самый раз.

Фальцевая крыша

Этот метод покрытия крыши особенный. Дело в том, что листы металла соединяются между собой фальцевым швом. Соединение получается надежное и герметичное. Для устройства фальцевой кровли нужно сделать обрешетку. Первый лист крепится к доске обрешетки посредством клямеров. Они надежно фиксируют полотно на крыше. По все длине листа будет проходить фальцевый шов. Его делают специальным ручным или автоматическим инструментом. Существует 4 вида швов, которые можно использовать.

Такая крыша надежная, прочная, ее не сорвет никакой ветер. А за счет прочного соединения, покрытие получается герметичным. Срок службы довольно большой. Главное то, что клямеры фиксируют материал снизу, поэтому на поверхности нет никаких шляпок.

Заключение

Это самые популярные материалы, которые отличаются своей доступностью, простотой монтажа и отличными характеристиками. Все они подходят для двускатной крыши.

bouw.ru

Двухскатная крыша своими руками: основные принципы монтажа

Двухскатная крыша пользуется самой большой популярностью. Простота конструкции и сравнительно небольшая стоимость позволяют сэкономить средства как на материале, используемом при строительстве, так и на выполнении самих работ по монтажу.

Самостоятельное возведении такой конструкции посильно двум-трем мастерам. Рекомендую предварительно потренироваться на пристрое, веранде, гараже или хоз.блоке.

Наклонная крыша

Она в основном применяется в жилых домах, но часто встречается и на сопутствующих строениях. Так же может быть составляющим элементом в покрытии со сложной структурой.

Схема обязки односкатной крыши

Строительство наклонной крыши подразумевает следующий порядок действий:

1. На несущие стены строения по внутреннему срезу укладывается мауэрлат, представляющий собой брус 100*100 или 150*150мм. Он располагается параллельно коньку. Между мауэрлатом и стеной необходимо проложить гидроизоляцию из рубероида или подобного материала. После этого брус прикручивается к несущей поверхности анкерными болтами. Не лишним будет усилить крепление и боковыми пластинами с внутренней стороны стен.
2. Если в здании имеется внутренняя несущая стена, то на нее укладывается лежень. Он кладется параллельно мауэрлату, имеет тот же размер и прикручивается своими руками аналогичным образом. Предназначен для установки коньковых стоек, которые крепятся к нему вертикально с помощью скоб или металлических уголков.
3. Расстояние между стойками обычно составляет 1,5-2м. Их высота выравнивается по горизонтальному уровню, и затем сверху укладывается коньковая балка, которая крепится металлическими пластинами, а потом прибивается гвоздями 150-200мм. Если длина конька больше стандартного размера бруса, то стык кусков балок делается на одной из стоек. Их концы необходимо также закрепить между собой. Чтобы стойки конька оставались неподвижными, их фиксируют временными укосами в двух плоскостях.
4. Перед установкой вертикальных стоек на мауэрлат и лежень перпендикулярно им укладывается перекрытие, представляющее собой либо брус 100*150мм, либо обрезную доску 50*150мм. Расстояние между балками обычно делается 0,6-1м, такое же расстояние оставляют между стропилами. Балки необходимо выпустить по краям на такую длину, какой впоследствии будет ширина подшивной планки. Крепятся балки своими руками к мауэрлату при помощи металлических уголков и скоб, причем острые края скоб должны быть развернуты по отношению друг к другу на угол 90°, т.е. один острый конец вбивается в стропильную ногу, а второй, вывернутый – в мауэрлат. После закрепления желательно постелить черновой пол из любых необрезных досок или щитов. Это очень облегчит передвижение по конструкции, и, следовательно, уменьшит время исполнения работ. Кроме того, работы будут более безопасными, и это вполне осуществимо сделать своими руками.
5. Затем начинают монтаж стропил. Их можно изготовить своими руками из обрезной доски 50*100мм, равной длины (если ширина скатов одинакова). Потом стропила прикладываются к коньку, и на них отмечаются места запилов. Глубина запилов не должна превышать 1/3 ширины стропила. В области конька доски скрепляются между собой гвоздями и стягиваются при помощи шпильки и гаек. Это придаст необходимую прочность конструкции. По краям, к перекрытию, стропила крепятся шпилькой.

   Подкосы стропильной системы изготавливаются в противоположность наклону стропильной ноги и служат для придания жесткости конструкции и распределения веса

6. После установки стропил конструкцию необходимо усилить подкосами. Они представляют собой стоящие под перекрытием упоры, нижний конец которых на балках, а верхний – на стропилах. Подкос придает двухскатной конструкции жесткость фермы и равномерно перераспределяет предполагаемую снеговую нагрузку. Закрепляется так же, своими руками, при помощи металлических пластин.

Висячая крыша

Принцип строительства висячей крыши мало чем отличается от наклонной. Самое главное — отсутствует конек и несущие его вертикальные стойки. При небольших размерах постройки элементы стропильной системы можно своими руками собирать на земле, после чего поднимать и устанавливать готовые треугольники по месту. Это значительно уменьшает трудозатраты.

После установки стропильной системы выполняется обрешетка крыши. Она, в зависимости от вида кровли, может быть сделана из обрезной доски 25*100мм, многослойной фанеры или подобного материала.

Если планируется своими руками накрывать дом ондулином, волнистым шифером или металлопрофилем, то обрешетка выполняется в соответствии с кратностью длины листа. Причем расстояние между продольными осями досок не должно превышать 0,5м.

При использовании металлочерепицы должно выдерживаться расстояние 0,35м. Набивается она снизу вверх, а последняя, коньковая доска прибивается без учета расстояния. Используемая мягкая кровля предполагает создание сплошной обрешетки. Для этого можно использовать как доски, так и различного вида фанеры или древесно-стружечные плиты. Стыки листов должны располагаться на стропилах или специально укрепленных между ними поперечных брусках. После необходимо на свесы перекрытия прибить ветровые и подшивные планки, а на свесы обрешетки – карнизные планки. В случае нехватки длины, стропила продолжают такими же досками, прибитыми на 10-15-сантиметровые гвозди, после чего подровнять их и теперь можно начинать своими руками делать кровлю.

При использовании таких материалов, как ондулин или волнистый шифер, листы укладываются слева направо, снизу вверх. При укладке слева направо напуск должен быть не меньше одной волны, а снизу вверх – не менее 10см. Металлопрофиль желательно укладывать целыми листами. Если ширина скатов двухскатной крыши не позволяет этого сделать, то должны выполняться все предыдущие условия.

Кровля крепится с некоторыми особенностями:

• металлопрофиль прикручивается к обрешетке кровельными саморезами в нижнюю волну листа, а шифер и ондулин прибиваются специальными гвоздями в верхнюю;
• после крепления кровельного материала верхний стык скатов накрывается коньковой планкой. Она укладывается на специальный резиновый уплотнитель с нахлестом не менее 5см, и прикрепляется в верхнюю волну;
• при использовании металлочерепицы все действия аналогичны применению металлопрофиля.

Ветровые планки крепятся к верхней волне покрытия. Если делается металлическая кровля, то карнизные, лобовые и подшивные планки зашиваются металлом. Это может быть как гладкий лист, так и нарезанный по размеру профиль. Стыки закрываются металлическим уголком.

Гидроизоляция двухскатной крыши

После обрешетки стропильной системы конструкцию необходимо гидроизолировать. Изоляция выполняется либо из рубероида и подобных ему материалов, либо из специально предназначенных для этого пленок. Покрытие натягивается слева направо и снизу вверх, и прикрепляется к обрешетке скобами. Стыки проклеиваются строительным скотчем. Как правило, на двухскатной кровле предусматривается водоотводящая система. Если таковая присутствует, то кронштейны водоотводящих желобов крепятся к обрешетке перед укладыванием кровельного покрытия своими руками.

Висячая система наиболее популярна в небольших легких строениях, так как ставится быстрее и проще первого варианта, который используется в зданиях, на которые предполагается сильная нагрузка.

domikarkas.ru

Как самому сделать двухскатную крышу?

Самое простое из кровельных сооружений, это двухскатная крыша своими руками, но в тоже время одно из самых надежных, она позволит не бояться снегопадов, дождей и сильных порывов ветра.

Но для ее строительства надо знать несколько ключевых особенностей строительства данного сооружения.

Так что же надо знать для строительства двухскатной крыши своими руками? Первое и самое важное это опора, на которой все сооружение будет держаться.

Мауэрлат

Мауэрлат – это квадратные, длинные брусы, которые надежно закрепляются на несущей стене, так как они несут основную нагрузку всего сооружения.

Обычно, для надежности их встраивают в стену, обкладывая с трех сторон кирпичной кладкой, что позволяет добиться прочности конструкции.

Стропила

Стропильные ноги (стропила) — это распорки установленные между мауэрлатами и коньком крыши. Конек крыши это горизонтальный брус, который соединяет две половины крыши в одно целое, посредством стропил.

Брус для конька лучше выбирать из прочного, и толстого дерева, так как он является соединительным элементом всей конструкции и от него зависит ее надежность. Нужно учитывать также фактор, чтобы не было чрезмерного намокания стен, для этого делают на крыше свес, удлиняя стропильные доски дополнительными отрезками, «кобыльками», это позволяет стекающей с крыши воде не попадать на стены дома, а падать на некотором расстоянии от него.

Угол наклона двухскатной крыши

Угол наклона крыши в идеале должен составлять 30 градусов, это позволит не залеживаться на ней снегу, но в то же время убережет от резких порывов ветра.

Лежень

Для поддержания и дополнительной прочности конька используют еще один брус – лежень. Он несет на себе вертикальную нагрузку веса всей конструкции в целом, поэтому брус должен быть прочным и достаточного диаметра.

Для более понятной картинки приведем примеры, фото двухскатной крыши своими руками.

Затяжки

Для дополнительной поддержки и укрепления мауэрлатов используют поперечные, горизонтальные брусы (затяжки) их задача не дать продольным нагрузкам повалить крышу вместе с несущими стенами.

Стойки

Для придания дополнительной прочности и избегания провисания стропил дополнительно по всей конструкции ставят вертикальные брусы (стойки), они снимают часть нагрузки и не позволяют крыше деформироваться со временем.

Для удержания диагональных деформаций конструкции используют брусы, которые идут от стоек к затяжкам, идеальным углом в этом случае считается 45 градусов, хотя многие строители этим пренебрегают.

Обрешетка двухскатной крыши

И завершающим этапом, является обрешетка, как на фото. Продольные узкие брусы, которые, ложатся поверх стропил и добавляют конструкции прочности, которая даже позволяет лазить по крыше, во время ее строительства или ремонта, и кроме этого позволяет верхнему покрытию не деформироваться под влиянием внешних факторов.

Крепление деталей

Для качественного строительства двухскатной крыши своими руками, нужно знать еще, как закрепить, между собой детали.

Для соединения диагональных конструкций используют пазовое соединение деталей. Хоть и зачастую, его используют и при соединении перпендикулярных деталей, но стоит учесть, что данное соединение уменьшает прочность деталей в этом месте, поэтому его нужно использовать, лишь в местах не самой большой важности.

Вторым способом соединения, является металлические уголки, пластины и т.д. Но у него тоже есть недостаток, при угловых нагрузках шурупы могут, быть просто вывернуты с деревянного основания.

Поэтому рекомендуется использовать смешанный способ крепления, с учетом направления нагрузок на ту или иную деталь.

Фото двухскатной крыши

Смотрите ниже фотографии двухскатной крыши, сделанной своими руками

Видео строительства двухскатной крыши своими руками

Предлагаем посмотреть для наглядности, как сделать двухскатную крышу своими руками в видео.

Лаги пола 2 этажа, стропила:

ч.5 Каркасный дом 6 на 6 своими руками (лаги пола 2 этажа, стропила)

Стропильная система:

ч.6 Каркасный дом 6 на 6 своими руками (стропильная система)

Обрешетка, кровля, водосток:

ч.7 Каркасный дом 6 на 6 своими руками (кровля, водосток, обрешетка)

Установка конька, снегозадержателей:

ч.8 Каркасный дом 6 на 6 своими руками (установка конька, снегозадержателей, обшивка ОСП (OSB)) Монтаж стропильной системы крыши стропильная система крыши (фильм о монтаже)

В настоящее время при строительстве индивидуальных домов, коттеджей, дачных домиков всё чаще используют двускатные крыши. Данные современные системы будут практичными для бани, гаража и других подобных строений. Устройство такой конструкции представляет собой две поверхности, которые располагаются под необходимым углом по отношению друг к другу.

Опор системы происходит на несущие стены, располагающиеся на одной и той же высоте. В верхней части конструкции располагается конёк, а по бокам — фронтоны. Сделать такую крышу и покрыть её кровельными материалами можно самостоятельно — это будет простой процедурой для любого домашнего мастера, который умеет пользоваться строительными инструментами.

Самые популярные виды крыш

Эти конструкции разнятся по форме, но самыми популярными видами являются (ниже приведены картинки):

• полувальмовая;
• мансардная;
• ломаная.

Первый вид системы используется на местности, где дуют сильные ветра

. Такой элемент дома представляет собой обычную двускатную конструкцию, но с небольшими свесами с двух торцевых сторон. Срезанные поверхности с боков имеют по линии уклона меньшую длину, чем основные скаты.

Благодаря такой особенности возведения, здание способно выдержать большие ветровые нагрузки. Чердак получается просторным, и в нём можно обустраивать жилые или хозяйственные помещения. Фронтоны постройки отлично защищены от атмосферных осадков. Кроме этого данная система придаёт дому необычный сказочный вид.

Мансардная крыша — самая эффективная конструкция. Два пологих ската смыкаются в вершине, а два

Варианты устройства конструкции двухскатной крыши

крутых ската являются их продолжением. Данная конструкция обеспечивает лучшее обустройство мансарды.

Ломаная — это самый лучший вариант для возведения любой мансарды. На боковых сторонах делаются специальные изломы, благодаря которым получаются высокие потолки во внутреннем помещении.

При строительстве такой крыши большое значение имеет соблюдение правильных пропорций всех элементов конструкции, то есть система должна быть полностью пропорциональная с двух сторон. Но такое здание будет плохо выдерживать ветровую и другую атмосферную нагрузку, так как перелом в скате делает верхнюю часть крыши наиболее уязвимой. Нижняя часть резко направлена вниз и также является барьером для ветра.

Устройство двускатных крыш

Кровельный пирог имеет такое же устройства как и для других видах крыш. Его разделяют на:

• теплую крышу — жилую;
• холодную — нежилую.

Основное отличие — это наличие слоя утеплителя, которое варьируется, для средней полосы России, 100-200 мм. Выбор толщины утепления зависит от типа кровли и ее конструкции.

Тёплая крыша — мансарда

Стропильная система — это основной элемент крыши, на которую монтируют кровлю и внутреннюю обшивку. Она может быть использована в качестве ниши при прокладке инженерных коммуникаций. Стоит отметить, что совокупность составных элементов данной конструкции обеспечивает передачу любых внешних атмосферных нагрузок с кровли на несущие стены строения.

Устройство теплой крыши

Правильное взаимное расположение стропил (висячих и наслонных), прогонов (коньковых и боковых), связующих элементов (подкосов, распорок) и мауэрлата, позволяет добавить запас прочности, который поможет противостоять сильному ветровой нагрузке и обильному снегу.

Между стеной и мауэрлатом прокладывается качественная гидроизоляция. Крепление должно быть надёжным и прочным, так как именно на этой части крыши держится вся конструкция. Следует использовать деревянный брус сечением 100х100 или 150х150. Все стропила между собой соединяются специальными растяжками.

При проведении расчётов учитываться атмосферные нагрузки действующие на кровлю. С учётом этих параметров нужно будет выбирать необходимый материал для кровли, а также сечение и расстояние между стропилами. «Запасом прочности» в данном случае будет коэффициент от 1,5 до 3. Вес кровельной системы также учитывается. Например, если планируется использовать керамическую черепицу, тогда сечение бруса должно быть не менее 70х150 мм, с шагом равном 0,5 м.

Если стропильная система будет сделана из дерева, тогда следует выбирать прочные сорта древесины, которые не подвержены гниению. Оптимальным вариантом считается лиственница — это дешёвая, прочная древесина, стойкая к образованию разных грибков.

Размеры и взаимное расположение стропильных ног, ригелей, связок, подкосов и распорок определяется при составлении проекта дома. Все эти элементы в сборе образуют основу стропильной системы двускатной крыши. Высота конька может быть в пределах от 732 мм до 2170 мм, в зависимости от расположения стропил.

Холодная крыша — гараж, баня, беседка, теплица

По периметру такого строения также укладывается мауэрлат — деревянный брус сечением 100х50. Крепление выполняется при помощи арматуры. Гидроизоляцию для такой крыши так же рекомендуется укладывать. Стропила (брус 50х50 или 100х50) прикрепляются к мауэрлату при помощи шурупов. В верхней части крыши устанавливается конёк, выполненный из двух брусков.

Окончательный монтаж выполняется после проведения гидроизоляции. Если ширина опор стропил превышает 6 метров, тогда следует выполнять конструкцию с наслонными стропилами. Это более сложная система, которая имеет дополнительные опоры в промежутке и дополнительный конёк.

Конструкция стропильной системы

Устройство данной конструкции имеет различия в использовании опорных систем для стропил. Используют для установки висячие или наслонные системы. Можно также использовать гибридный вариант — устанавливается одновременно как висячая, так и наслонная конструкция.

Висячие устанавливаются в зданиях с расстоянием между деревянными опорами не менее 6,5 метров. Наслонные элементы применяются в домах с несущей средней стеной или со столбчатыми опорами внутри.

Стропила могут быть изготовлены из железа, железобетона или дерева. Наиболее популярны конструкции из древесины. Они получаются прочными, надёжными, с ними легко работать и производить монтаж.

Ниже приведены фото чертежей каркаса крыши.

Чертеж стропильной системы

Этапы строительства и возведения

• В первую очередь, на бетонную плиту укладывается рубероид или другая гидроизоляция. После этого крепится мауэрлат вдоль оси стены параллельно коньку. Укладка этого элемента должна происходить не ближе чем 5 см от наружной балки. Соединяется мауэрлат методом плотницкого крепления при помощи врубки на 50 см по ширине, а также закрепляется болтами и гвоздями.

• Следующий этап — крепление балок. Данный элемент крепится надёжно, чтобы крышу не снесло ветром. Крепление производится при помощи катанки или специальных металлических шпилек.

Как самостоятельно укладывать мауэрлат и балки смотрите в видео.

• Сборка стропильной системы. Конструкция крепится на мауэрлат на оба фронтона. После этого производится опора внизу у карниза. Стропила устанавливаются в верхней части конструкции. Соединение производится при помощи плотницкого способа врубки и скрепления гвоздями. Бруски размером 50х100 устанавливаются на расстоянии 60 — 100 см друг от друга. Крепление стропил производится разными способами: крепление бруса к поперечному коньку и бруса к мауэрлату.

• Стяжка. Горизонтальная стяжка необходима для защиты конструкции от «складывания» вовнутрь. Для этого используются доски толщиной равной толщине стропил. Они должны «распирать» прогоны, крепление производится болтами или гвоздями.

• Гидроизоляция. Нанесение специальной плёнки, которая не пропускает влагу. Её раскатывают поверх стропил, начиная снизу конструкции. Выше продвигаются таким же способом, отрезая от плёнки отрезок необходимой длины. Так нужно делать, пока не будет покрыта вся поверхность.

Крепление производится при помощи степлера. Если данная крыша производится для дома, тогда следует настелить утеплитель (минеральная вата, стекловата или др.). Если крыша предназначена для гаража и хозяйственных помещений, можно обойтись без данного материала.

• Обрешётка. Данная конструкция может быть выполнена из таких материалов: ОСП, ФСФ, деревянные доски, брус 50х50 или 60х60.

Перед креплением обрешётки, необходимо установить решётку из деревянных реек, которая обеспечит вентиляцию между гидроплёнкой и основной обрешёткой. На данном этапе следует соблюдать технику безопасности, чтобы не провалиться между элементов стропильной системы.

• Лицевая обработка крыши. Это завершающий этап строительства крыши. Технология проведения данного процесса зависит от выбора отделки. Работы начинаются с торца кровли. Все расчёты по расходы кровли выполняются до её приобретения. Необходимо учитывать расход кровельного материала с учётом карнизов и «нахлёстов».

Подробнее о правилах монтажа и как самому установить крышу смотрите в видео.

Утепление мансардной крыши

Основной этап создания надёжного кровельного пирога — это правильный монтаж утеплителя. Только так можно обеспечить комфортные условия для проживания в мансарде и зимой, и летом. Утепление ломаных крыш производится по тем же принципам, что утепление обычных кровельных конструкций, но с применением более повышенных требований. Утеплительный многослойный пирог мансарды состоит из таких компонентов:

• пароизоляция;
• утеплитель;
• специальный зазор для вентиляции;
• гидроизоляционный слой;
• кровельный материал.

Наличие всех слоёв считается обязательным, так как каждый из них должен выполнять свою определённую функцию.

Варианты материала для кровли

Выбор материала для кровли следует производить с учётом нагрузок на её поверхность, архитектурного решения, необходимой долговечности и огнестойкости. Нагрузки состоят из всего «пирога» крыши и веса снегового покрытия в том или ином регионе, учитывается и сила ветра.

Архитектурное решение зависит от проекта крыши — форма, габаритыи конструктивные особенности. Например, выбирая керамическую черепицу, следует соблюдать уклон не менее 30-35 градусов — это предусмотрено по технологии устройства.

В зависимости от условий эксплуатации подбирается долговечность и огнестойкость крыши. Например, не целесообразно делать капитальную крышу с использованием новейших и дорогостоящих материалов для сарая.

В настоящее время существуют такие современные кровельные материалы:

• гибкая черепица;
• металлочерепица;
• натуральная черепица;
• шифер;
• битумные волнистые листы;
• профнастил и кровельная сталь;
• сланцевая кровля;
• фальцевая кровля.

Сроки гарантийного срока каждого из этих материалов равен от 10 до 15 лет при условии правильного монтажа и эксплуатации. При этом реальная долговечность превышает эти показатели в 10 раз — от 50 до 200 лет.

Подводим итоги

• Двускатная крыша — это наиболее популярный вид крыши для любых современных построек.

• Данная система подразделяется на несколько видов в зависимости от формы, расположения стропильной системы, наличия чердака и других элементов.

• Можно сделать тёплую двускатную крышу для мансарды дома или холодную — для гаража и различных хозяйственных построек.

• Стропильная система бывает двух видов — висячая или наслонная. Изготавливается она из дерева, металла или железобетона.

• К этапам строительства крыши следует отнести: укладку рубероида; крепление балок; сборку стропильной системы; стяжку; гидроизоляцию; производство обрешётки; лицевая обработка крыши.

• Утепление мансардной крыши по тем же технологиям, что и утепление обычных конструкций, но с применением более высоких требований.

• Видов материалов для кровли существует превеликое множество. Выбор производится в зависимости от эксплуатации, нагрузок и архитектурного решения здания.

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши

1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

   Конек крыши



4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.

Стойки

Стропильная система двухскатной крыши

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

• Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
• Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

1. Отличное сопротивление порывам ветра;
2. Легкий сход снега со скатов;
3. Защиту от дождя и холода;
4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Ноябрь 24, 2016

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

Крепление стропил к мауэрлату

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил;
• черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
• рубероид;
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

beton-stroyka.ru

устройство и монтаж пошагово своими руками

Если на начальном этапе строительство любого дома предполагает закладку фундамента, то окончание работ связано с возведением крыши. Такая работа требует выполнения расчетов, использования качественных материалов, определенной строительной квалификации работников. Широкая линейка стройматериалов и разнообразие архитектурных форм позволяет превращать даже заурядную постройку в эксклюзивный архитектурный шедевр.

Оглавление:

1. Почему стоит выбрать двухскатную крышу
2. Двускатная крыша: варианты исполнения
3. Технология устройства двускатной крыши
4. Фронтон: конструктивный элемент или декоративное оформление?
5. Возведение двускатной крыши: очередность этапов

Почему стоит выбрать двухскатную крышу

Выбор владельцем для своего жилища двускатного оформления крыши объясняется простотой ее исполнения, функциональностью во время эксплуатации.

• Двускатная крыша в традиционном понимании представляет собой симметричную (щипцовую) конструкцию с прямыми скатами. Это не только эстетичное декоративное оформление здания, но и дополнительная его защита от неблагоприятного воздействия наружных разрушительных факторов.
• Немаловажно и то, что пространство между двумя наклонными плоскостями, выполненными под оптимальным углом наклона (обычно это 45°), упирающимися своими основаниями на противоположные стены постройки, можно использовать в хозяйственных целях в качестве подсобного отсека.
• При достаточно высокой крыше, качественном утеплении чердачное помещение несложно превратить в жилое. Такой оптимальный уклон позволяет снегу и дождевым осадкам минимально короткое время задерживаться на кровельном покрытии, в то же время составить серьезное сопротивление ветровым нагрузкам.

Внимание! Угол наклона напрямую влияет на выбор финишного кровельного покрытия и прочность крыши. Чем он больше, тем крепче должен быть «скелет» (каркас), на котором крепится это покрытие.

Двускатная крыша: варианты исполнения

Классический вариант – ровная крыша, у которой наклонные плоскости находятся на одном уровне, имеет разновидности. Совершенно другой вид приобретет конструкция, если изменить длину скатов или угол расположения их относительно друг друга.

Мансарду лучше оборудовать ломаной конструкцией, при которой наблюдается излом стропильных ног. Здесь появляется возможность увеличить высоту помещения. Если в симметричной крыше конек расположен строго посередине, то в асимметричном варианте он смещен в сторону, при этом скаты отличаются неравномерной конфигурацией.

Наиболее оригинально выглядит разноуровневое покрытие. Здесь конек уже не служит местом соединения скатов. На разных уровнях находятся окончания каждого из них. Красивое разноуровневое возведение требует более сложных расчетов и высокой квалификации строителей. Отличие полувальмовой крыши от обычной состоит в скошенных элементах на ее торцах, что очень подходит для оформления мансардной пристройки, а также при строительстве жилья в регионах, характеризующихся постоянно дующими ветрами.

Технология устройства двускатной крыши

Строительные работы должны выполняться с учетом господствующей в данном регионе розы ветров и ожидаемой парусности крыши.

В общем, это несколько этапов:

• монтаж и крепление стропильных ног;
• установка брусков;
• монтаж гидроизоляции;
• оборудование конструкции сверху и снизу обрешеткой;
• укладка теплоизоляции;
• крепление ветровой доски;
• подбор покрытия и оформление кровли;
• монтаж водосточных элементов;
• установки планок карнизов;
• укладка потолочного настила.

В многослойной кровельной конструкции большое значение придается очередности работ по укладке, грамотному выбору и качеству используемых материалов. Не стоит забывать и о необходимом проветривании пространства между кровлей и потолочном перекрытием. Эффективность вентиляции выражается в достаточной циркуляции воздуха, обеспечивающей просушку крыши из середины. Немаловажно правильно смонтировать стропильную конструкцию и кровельное покрытие. Только в этом случае можно добиться комфортных и безопасных условий проживания в доме.

Фронтон: конструктивный элемент или декоративное оформление?

Последним штрихом в создании законченного внешнего облика интерьера крыши является торцевая стена – фронтон двухскатной крыши. Это один из элементов строительства, который используется для декоративного оформления лицевого вида, маскировки пространства в «Λ» — образной конструкции скатов, опирающихся «ногами» на карниз. В двускатной крыше два таких треугольных торца. Главная их функция заключается в том, чтобы быть надежным остовом для стропил. Для этого требуется правильно рассчитать площадь элемента. Если фронтон будет в форме треугольника, у которого «конек» выступает вершиной, то его площадь определяется по формуле с заданными двумя углами наклона. Эти углы влияют на сопротивляемость кровли нагрузкам. Найдя значение тангенса углов, определив, что будет являться катетами геометрической фигуры, находится высота конька. Затем, используя формулу, находится площадь треугольного фронтона.

Возведение двускатной крыши: очередность этапов

Простая конструкция (см. статью «Стропильная система двухскатной и односкатной крыши»), несложные расчеты, широкий ассортимент и доступность материалов позволяют создать условия для того, чтобы крыша двухскатная своими руками стала делом несложным и выполнимым любым, кто владеет навыками строительства.

• При выборе материалов нужно руководствоваться тем, что кровельная конструкция должна равномерно распределять свой вес на несущие опоры, передающие нагрузку на основание дома. Это напрямую влияет на долговечность и прочность здания.
• Перед тем, как построить двухскатную крышу, заранее определяются, в доме будет оборудован чердак или мансарда.
• Если стены и фундамент здания монолитные и прочные, не поддающиеся усадке, можно использовать железобетонное потолочное перекрытие. В большинстве же случаев идет в ход легковесное дерево в виде балок, брусков сечением 50×150 мм («чердачный» вариант) и размером 150×150 мм для обустройства жилой зоны в виде мансарды.
• Деревянные элементы перекрытия должны иметь длину, превышающую аналогичный размер стены дома на 0,3-0,4 м. Это позволит защитить конструкции от попадания дождя и воздействия ветра. Устойчивость и надежность будет обеспечена лишь в случае четкого соблюдения отмеренных расстояний.
• Если планируется на крыше помещение с постоянным пребыванием людей, то в качестве основания для стоек следует выбрать обрезные доски, 50х150 мм, а в качестве крепежных метизов – кровельные гвозди.
• Оформление в конструкцию стропильной системы начинается с установки фронтонов. В верхней части продолжающаяся стена дома формирует конек. Это будет вершиной треугольника, в которой два ската соединяются.
• Стропила укладываются с определенным шагом, но не более 120 см. Начинать нужно с краев и выставлять их по уровню строго ортогонально, поддерживая брусками.
• Заданная горизонталь отмеряется шнуром, под который выставляются остальные «ноги», которые затем укрепляются на балке при помощи вырезанных ниш глубиной до 5 см.
• При окончании установки лишние остатки нижних частей досок обрезаются. Возведенная двухскатная крыша должна выдержать вес финишного кровельного покрытия, нагрузок в виде дождя, ветра и снега.
• Особое внимание уделяется дополнительному укреплению вершины: лишние деревянные выступы стропил спиливаются. Укосы в виде деревянных брусьев, размерами меньшими, чем стропила, выполняются с обеих сторон от крайних до средних нижних ног стропильной системы. Укосы придают стропилам жесткость, укрепляют их, позволяют избежать обрушения конструкции, особенно, если под нею находятся люди.

• На подготовленном каркасе двускатной крыши к стропильным ногам степлером фиксируется полотно гидроизоляционной пленки.
• Выполняется основание для будущего кровельного покрытия – обрешетка. Она может укладываться или же сплошным полотном (при использовании мягкой кровли), или быть решетчатой с шагом между деревянными элементами, определяемым в зависимости от вида и размера штучного покрытия (черепицы, шифера, профнастила, пр.). Использованные в обрешетке пиломатериалы должны быть высушены, не содержать червоточин. Доски – ровные, цельные, без сучков.
• Утепленный вариант предполагает укладку между стропилами теплоизоляции в виде плит, матов, пенополеуретана, стекловаты, пр. Следует понимать, что большой вес утеплителя спровоцирует ее опадание. Кроме того, важен экологический показатель, способность материала к самозатуханию в случае возгорания, низкий коэффициент гигроскопичности, высокая степень шумопоглощения, др. Качественной теплоизоляция считается в том случае, когда потери тепла через крышу сведены к минимуму, а на ее поверхности отсутствует конденсат.
• Перед обустройством кровли нужно покрыть конструкцию рулонной гидроизоляцией и уже на нее укладывать кровельный материал, отвечающий стандартам качества. В противном случае вся кропотливая работа пойдет насмарку.

Следует помнить! Все строительные операции проводятся с уровнем. Любое отклонение от горизонта или вертикали может привести к неисправимому нарушению целостности всей конструкции.

При любом выборе двускатной крыши ее возведение нужно осуществлять, руководствуясь положениями:

• СНиП №31-03-2001«Производственные здания»;
• СНиП №2.09.04-87 «Административные и бытовые здания»;
• СНиП №2.08.01-89 «Жилые здания»;
• СП №17.13330.2011 «Кровли».

Строительство требует соблюдения техники безопасности при работах на высоте, а также придерживаться правил противопожарных и электробезопасности. Только в этом случае двускатная крыша будет выполнять свои функции, а работа по ее возведению принесет удовлетворение.

ofacade.ru

Как сделать двускатную крышу дома, сарая и гаража

Технология по созданию кровельного покрытия с двумя наклонными наружными стенами одна из наиболее популярных в мире. Она дает возможность по максимуму защитить строение от всевозможных атмосферных осадков, а также создать достаточно большое чердачное помещение. Однако, несмотря на простоту сооружения такой крыши, для множества строителей-любителей возведение данной конструкции становится непростой задачей. Как на этапе проектирования, так и при монтаже большинство допускают довольно серьезные ошибки, что непосредственно влияет на долговечность и гидроизоляционные функции крыши. Давайте детально разберёмся, с чего нужно начинать сооружение этой кровельной конструкции, а также узнаем главные секреты её монтажа.

ПоказатьСкрыть

Выполнение замеров

Выполнение замеров является первым и одним из главных этапов создания двускатной (щипцовой) крыши, поэтому к нему нужно подходить не менее серьезно, нежели к самому монтажу. Правильные и тщательные замеры называют главными условиями разработки качественного проекта с минимальными огрехами, кроме того, на этом этапе проводятся первичные расчеты необходимого материала и его количества.

Замеры выполняют в несколько этапов. Сперва необходимо определить общие размеры пространства, которое следует накрыть крышей, и его форму. Для этого замеряют длину каждой из стен по наружной стороне. После этого замеряют толщину каждой из стен, а также определяют наличие центральной опоры. Это необходимо для того, чтобы на этапе проектировки определиться с типом стропильной системы, а также выявить способны ли несущие конструкции выдержать вес всей кровельной конструкции. Собранные данные нужно обязательно проверить несколько раз, так как только в таком случае удастся обезопаситься от возможных ошибок при разработке проекта.

Важно! Выполнять замеры крыши на основе ранее созданного проекта здания не стоит, так как в процессе возведения стен могли быть допущены серьезные отклонения.

Разработка проекта

После тщательных замеров можно приступать к следующему, не менее важному шагу — созданию проекта будущей крыши. Ко всем предстоящим математическим расчетам нужно подходить с особой внимательностью, так как погрешности могут привести к неправильной форме конструкции, к её деформации и даже разрушению в процессе эксплуатации.

На этом этапе нужно определиться с таким важными характеристиками как:

• вид и шаг стропил;
• угол наклона конструкции;
• высота крыши;
• форма.

Стропильные системы бывают двух типов: висячие и наслонные.

Висячие стропила опираются только на две крайние точки, которыми зачастую являются наружные стены. Такой тип выбирается в случае небольшого здания, в котором отсутствуют центральные несущие стены. Наслонные стропила конструируют только в том случае, когда существует возможность создать дополнительную опору между основными несущими стенами. Такая система является более выгодным вариантом, так как она зачастую требует меньше материалов, а общий вес крыши при этом и её нагрузка на фундамент уменьшается в разы.

Оптимальный шаг стропил (от 600 до 1800 мм) зависит от типа кровельного материала и сечения стропильных ног, которые могут варьироваться в зависимости от предназначения и размеров здания: от 40х150мм (легкие хозяйственные постройки) до 100х250 мм (дома с большой квадратурой). Рассчитать наиболее оптимальное взаимоотношение этих показателей можно при помощи специальных строительных таблиц, утвержденных государственными архитектурными инспекциями. Угол наклона и высота крыши зависят от множества факторов, но следует учитывать климатические особенности региона и необходимость в дополнительном чердачном помещении. Если сооружение возводится в регионах с сильным ветром, то угол стараются уменьшить до 30°, в условиях обильных атмосферных осадков и суровых снежных зим его максимально увеличивают вплоть до 60°, чтобы снизить общее давление на конструкцию. Оптимальная форма зависит от потребности в дополнительном мансардном пространстве. С этой целью можно спроектировать крышу как в виде правильного треугольника с небольшим чердачным помещением, так и ломаную двухскатную конструкцию с увеличенной мансардой под обустройство дополнительной комнаты. Влияет на угол и тип кровельного материала.

Во время проектирования будущего строения нужно обязательно определиться с типом материала, который будет использован в дальнейшем, а также его возможную нагрузку на фундамент и несущие стены. Для этого необходимо рассчитать вес и количество всех деревянных элементов, кровельного материала, утеплителя и прочего. Для этих целей обязательно нужно пользоваться специальными строительными таблицами, так как только при их помощи можно определить самое выгодное взаимоотношение между типом и количеством материала для обустройства крыши, толщиной несущих элементов и надежностью будущей конструкции. Однако к данным расчетам нужно подходить только после определения шага, сечения стропил и прочих особенностей.

Видео: основы постройки стропильной системы

Важно! Если вы не обладаете необходимыми техническими навыками для самостоятельного проектирования крыши, обратитесь в специализированные проектные организации, так как только в таком случае можно быть уверенным в безопасности будущего строения.

Подготовка материалов и инструментов

Сооружение двускатной крыши начинают с подготовки необходимых материалов и инструментов. Это нужно для того, чтобы ускорить возведение конструкции, а также соблюсти все меры безопасности при монтаже. Для этого всё необходимое нужно тщательно осмотреть на предмет полной исправности и функциональности.

Для данного вида работ понадобятся следующие инструменты:

• молоток;
• деревянная либо резиновая киянка;
• гвоздодер;
• несколько строительных уровней разной длины;
• отвес;
• деревянная либо пластиковая рейка длиной около 1,5 м;
• рулетка не менее 5 метров;
• электроинструменты — дрель, шуруповерт, лобзик, рубанок, пила и сопутствующие расходные материалы;
• ножовка;
• стамеска;
• не менее 2 раздвижных стремянок достаточной длины;
• мебельный степлер.

Необходимые материалы:

• металлические уголки для крепежа стропил;
• строительные скобы;
• саморезы по дереву, гвозди и анкера для крепежа деталей между собой;
• балки для укладки мауэрлата;
• балки для стропил;
• бруски для создания наружной обрешетки.

Отдельное внимание стоит уделить деревянным материалам, так как они являются основой будущего сооружения. Для строительных нужд пользуются специально подготовленной и высушенной древесиной. Лучше всего, если для этих целей будут использованы хвойные породы — они обладают высокой прочностью, но в то же время необходимой легкостью и простотой в обработке. В случае, если приобретенные вами материалы не будут обладать достаточно идеальными формами, их обязательно нужно привести в нужное состояние при помощи рубанка и прочих инструментов, что поможет облегчить их последующий монтаж.

Важно! Для монтажа пригодна древесина с влажностью не выше 18%, так как со временем она может деформироваться и нарушить конструкцию. Чтобы обезопасить себя, приобретенный материал нужно обязательно предварительно просушить естественным путем на протяжении нескольких недель.

Чтобы придать древесине нужную долговечность и пожаробезопасность, её необходимо обязательно обработать специальными химическими растворами. К ним относятся антисептики, а также жидкости, обеспечивающие дереву влагостойкость и низкую горючесть. Сегодня на рынке существует масса производителей и наименований такой продукции, однако обратить свое внимание рекомендуем исключительно на средства комплексной защиты. Они дают возможность придать древесине нужные характеристики с минимальным количеством технологических циклов.

Крепление мауэрлата

Вне зависимости от типа стропильной системы, монтаж крыши следует начитать с закрепления мауэрлата — верхнего крепежного пояса, к которому непосредственно монтируются стропила. В строениях из сруба его роль играют верхние бревна, расположенные по контуру сооружения, в кирпичных же зданиях — это специально сооруженная конструкция. Её роль играет толстый квадратный брус размером от 50х150 мм до 150х150 мм, который крепится по верху стены по всему периметру здания. Главной его задачей является равномерное распределение нагрузки крыши на несущие стены и фундамент. Монтаж мауэрлата начинают с предварительной прокладки металлических шпилек с резьбой диаметром не менее 12 мм в верхней части стен. Шаг между шпильками должен составлять около 100-150 мм. С помощью них брус будет прикрепляться к несущим конструкциям, при этом следует позаботиться о том, чтобы после монтажа мауэрлата высота крепежа не превышала 20-30 мм.

Далее в балках необходимо просверлить дрелью отверстия, после чего плотно закрепить их шпильками при помощи гайки. Между мауэрлатом и стеной необходимо обязательно проложить гидроизоляционный слой из и рубероида, гидробарьера и т.п. В кирпичных зданиях роль мауэрлата может играть монолитная бетонная балка с вмонтированными шпильками из стали, однако данная конструкция значительно сложнее в монтаже.

Знаете ли вы? Такой кровельный материал, как профнастил, впервые появился на свет в 1820 году. Его изобрел Генри Палмер — известнейший британский архитектор и инженер.

Монтаж каркаса (стропильная система, нога)

После прикрепления мауэрлата можно приступать к монтажу стропильной системы. Процесс начинают с укладки лежней, которые являют собой деревянный брус с сечением 150х150мм. Он монтируется на перекрытие потолка с шагом в 1 м, но зачастую в зависимости от условий это расстояние может нивелироваться. В последующем лежни становятся основой для опорных стоек крыши. После этого можно приступать к монтаже стропильной фермы. Она являет собой сборную конструкцию из разнообразных элементов в виде треугольника и изготавливается зачастую из бруса (стропильной ноги) размером 50х150 см. Конструируется стропильная ферма из отдельных треугольников одинаковых по форме. К их созданию в большинстве случаев приступают на земле. Для этого из отдельных стропильных ног изготавливают шаблон, по которому конструируют остальные части стропильной фермы. После этого каждый из элементов поочередно поднимается и монтируется к мауэрлату на равной отдаленности друг от друга. Чтобы придать стойкость и надежность ферме на стропильных ногах и мауэрлате, выполняют специальные запилы, которые придают всей конструкции максимально возможную жесткость. Монтаж каркаса выполняют двумя путями. При первом элементы стропильной фермы закрепляются поочередно, начиная от одной стороны и заканчивая другой. При втором, к мауэрлату крепятся крайние части стропильной системы, после чего между ними равномерно монтируются остальные. Все деревянные материалы закрепляются между собой при помощи металлических уголков.

Важно! В случае нехватки длины деревянного бруса при монтаже каркаса крыши, её можно увеличить. Для этого используют метод сращивания либо шиповый способ удлинения балок.

Видео: монтаж стропил

Установка конькового бруса

Для придания надежности будущей крыши, её необходимо усилить при помощи конькового бруса. Это специальная деревянная балка, которая крепится к внутренней части крыши в месте скрепления стропильных ног между собой. Его монтаж можно выполнить двумя путями. В первом случае, брус закрепляют после монтажа основных элементов стропильной системы.

Во втором — он становится основой для всего каркаса. Для этого монтируются крайние элементы стропильной фермы, после чего они связываются между собой коньковым брусом, далее крепятся центральные элементы стропильной фермы. Для улучшения жесткости конструкции, в месте соединения стропильных ног делают специальные запилы по форме конькового бруса. Дополнительно усиливается скрепление деревянных деталей между собой при помощи металлических уголков. В последующем коньковый брус становится основой для прикрепления опорных стоек.

Возможная установка ригеля

В случае отсутствия возможности закрепить центральные опорные стойки для сокращения действия распорной силы на мауэрлат, необходимо установить специальные строительные стяжки, называемые ригелями. Их роль играет деревянный брус с сечением 50х150 мм, однако эти размеры в зависимости от условий и типа здания могут варьироваться. Крепят ригель между стропильными ногами со стороны крыши на расстоянии 1 метра от конька параллельно к основанию всей конструкции. В качестве крепежа следует использовать гвозди или саморезы, для улучшения жесткости всей конструкции брус можно дополнительно укрепить при помощи металлических уголков.

Усиление кровли

Чтобы придать двускатной крыше стойкость, надежность и долговечность, её дополнительно усиливают. Для этих целей используют центральные стойки, подкосы, раскосы, затяжки, диагональные завязи. Для их изготовления пользуются брусом любого сечения, но лучше всего для этих целей подойдут балки 50х150 мм. Центральная стойка монтируется одной стороной в зоне конькового бруса, а другой — к лежню, перпендикулярно к основанию здания возле каждой пары из стропильных ног. Крепят её при помощи саморезов или гвоздей и дополнительно усиливают металлическими уголками. Основная задача центральной стойки заключается в уменьшении общей нагрузки на крышу и перераспределении её на мауэрлат, а далее на фундамент и стены. Особо важно это при обустройстве зданий шириной более 8 метров.

Важно! Упор центральной стойки обязательно должен приходиться на несущую стену, в противном случае, во время эксплуатации конструкция может обрушиться.

Раскосы являются обязательным элементом длинных крыш, их задачей является снижение нагрузки всей конструкции на фронтонные балки. Для монтажа раскосов пользуются брусом максимально возможного сечения, однако для этих целей подойдут и остатки стропильных ног. Раскосы крепятся следующим образом: одна сторона балки должна упирать в угол фронтона, другая к центральной балке. Подкосы, затяжки и диагональные завязи служат дополнительным усилением крыши, которое особо важно в регионах с продолжительными периодами снегопадов. Затяжки скрепливают каждую пару стропильных ног у основания. Они дают возможность им не разъезжаться во время эксплуатации. Подкосы придают дополнительной жесткости крыше. Крепят их к каждой паре стропильных ног по обеи стороны. Одна сторона подкоса должна плотно прилегать к основанию центральной балки, а вторая к центру стропила либо ближе к коньку. Диагональные завязи монтируются следующим образом: нижняя сторона балки должна крепиться к низу одного стропила, а вторая к средине следующего.

Видео: усиление стропил затяжками и раскосами

Обрешетка

После обустройства надежной основы крыши можно приступать в обрешетке конструкции. Она играет роль дополнительного каркаса, к которому будет крепиться кровельный материал. Обрешетка состоит из контр и обрешеточного бруса. Контр брус крепится по контуру стропил, после этого поверх него закрепляется обрешеточный. Для обрешетки лучше всего подойдет брус с сечением 50х60 мм, а её шаг зависит от типа кровельного материала. Например, для металлочерепицы он должен составлять около 350 мм, для профнастила и шифера — около 450 мм. В случае мягкой кровли обрешетка должна быть двойной. Первый слой изготавливается из досочек диаметром не более 25 мм и шириной около 140 мм, с зазором между ними около 10 мм. Второй слой должен быть по максимуму сплошной и без всяких зазоров, поэтому для этих целей пользуются влагостойкими деревянными плитами диаметром не менее 10 мм.

Для выведения влаги из-под кровельного материала в обрешетке обустраивают вентиляционными отверстия. Для этого на каждой стороне необходимо предусмотреть по 2-3 воздушных канала шириной около 5 см. Начинаться они должны с нижней части свеса, а заканчиваться как можно выше.

Укладка пароизоляционной мембраны, утеплителя, гидроизоляции

Для защиты материала обрешетки от конденсата, необходимо позаботиться о специальной гидроизоляционной пленке либо мембране. У каждого из этих материалов есть свои плюсы и недостатки. Мембраны являются наиболее оптимальным выбором для жилых помещений. В отличие от простых пленок, они обладают высокой долговечностью, стойкостью к ультрафиолетовому излучению, а также способны пропускать пар из помещения наружу, однако их цена довольно высока.

Гидроизоляционная пленка является более дешевым материалом, нежели мембрана, однако менее долговечным. Зачастую её укладывают в нежилых помещениях (сарае, гараже и т.д.). Укладка влагозащитных материалов производится перед обрешеточным и контр брусом, непосредственно к стропилам. Для этого пользуются мелкими гвоздиками либо мебельным степлером. Для обустройства в чердачном проеме жилой комнаты крышу дополнительно утепляют. С этой целью пользуются исключительно минеральной ватой, так как любые разновидности пенопласта для внутренних теплоизоляционных работ строго запрещены. Укладывают утеплитель изнутри чердачного помещения, в проем между стропилами. По необходимости для теплоизоляционных материалов конструируют специальный каркас. Толщина слоя утеплителя в зависимости от климатических особенностей региона может отличатся. Например, в условиях умеренного климата он должен составлять не менее 100-150 мм. Поверх минеральной ваты следует устелить шар из пароизоляционной мембраны. Это даст возможность защитить утеплитель от скопления в нем конденсата. Далее поверх утеплителя следует сконструировать обрешетку из деревянных брусков или алюминиевых профилей, после чего закрыть его гипсокартоном либо деревянными строительными плитами.

Знаете ли вы? История шифера началась в 1901 году, благодаря Людвигу Гатчеку. В этом году австрийский ученый впервые запатентовал способ изготовления кровельных плит из асбестоцемента.

Установка капельников

Следующим этапом в обустройстве двухскатной крыши является установка капельников. Они необходимы для того, чтобы защитить карнизы и конек от попадания влаги во время дождя либо таяния снега. Капельники являют собой систему из металлических пластин и гибких плит. Пластины крепятся к обрешетке крыши гвоздями, в зоне конька и карниза с нахлестом не менее 50 мм. После этого к пластинам прикрепляется гибкая плита, которая улучшает не только функциональные способности капельника, но и влияет на эстетичность. По необходимости капельник может выводиться в водосточный желоб, однако монтировать его следует только лишь после кровельного покрытия.

Видео: установка капельника

Монтаж покрытия

Завершающим этапом монтажа двускатной крыши является обшивка каркаса кровельными материалами. На современном рынке существует масса разновидностей данного покрытия: шифер, битумная черепица, профнастил и прочее. Наиболее бюджетным вариантом является обычный волнистый шифер, проверенный поколениями и десятилетиями, однако главный его минус — достаточно большой вес. Ондулин Представителями средней ценовой категории можно назвать кровлю из металла либо ондулин. Битумная черепица является наиболее дорогостоящим типом покрытия. Кроме дополнительной дорогостоящей подкладки вместо обрешетки, она требует создания монолитного слоя из деревянных плит.

Выбор оптимального типа покрытия зависит не только от размера бюджета. Прежде всего следует обратить внимание на общий наклон крыши. При угле конструкции в 20° и менее наиболее оптимальным вариантом являются плоские кровли из битумной черепицы. Небольшой угол крыши способствует задержке талых и дождевых вод на её поверхности, поэтому обеспечить надежную защиту перекрытий от атмосферной влаги сможет только монолитный кровельный материал с герметичными швами. Металлочерепица При угле конструкции более 20° используют шифер, металлочерепицу, профнастил или ондулин на выбор. Такие материалы зачастую не имеют тщательно прогерметизированных швов, однако достаточно высокий угол крыши способствует максимально быстрому оттоку влаги от её поверхности.

Знаете ли вы? Битумная черепица появилась на свет благодаря американцу Генри Рейнольдсу. В 1903 году он впервые предложил нарезать рулонный кровельный рубероид на отдельные небольшие куски прямоугольной или шестигранной формы для облегчения его монтажа.

Крепление конька

После монтажа кровельного материала устанавливают конек. Этот аксессуар необходим для того, чтобы защитить верхний стык между двумя скатами крыши от атмосферных осадков. Конек представляет собой металлический либо пластиковый уголок длиной коло 2 метров с шириной каждой из сторон в 150-200 мм. Крепят его к обрешеточным балкам с нахлестом в 100-200 мм. Для этого используют специальные саморезы с большой шляпкой либо кровельные гвозди, расстояние между крепежами должно составлять около 100-150 мм.

Видео: двускатная крыша своими руками

Двухскатная крыша — это довольно сложная в проектировке и монтаже конструкция, обустройство которой требует множества технических знаний и умений. Поэтому прежде чем приступать к строительным работам, нужно обязательно учесть всевозможные нюансы её монтажа при разработке проекта. Только в таком случае двухскатная крыша станет настоящей защитой от дождя и снега, а также прослужит верой и правдой не одно десятилетие.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

2 раза уже
помогла

agronomu.com

Утепление двухскатной крыши: правильная последовательность действий

Главные потери тепла здания происходят через “ограждения”: стены, окна, пол и крышу.

Поскольку кровля непосредственно контактирует с окружающей средой, она все время находится под влиянием меняющихся погодных условий. Крыша должна соответствовать важнейшему требованию: поддерживать комфорт внутри помещения и свести теплопотери к минимуму. Задача достаточно сложная с учетом факта, что внешняя температура в некоторых широтах может колебаться в диапазоне от минус 50 до плюс 40-45 градусов.

Как правильно организовать утепление?

Само слово “утепление” не означает, что двускатная кровля будет прогреваться. Оно говорит только о принятии мер для того, чтобы данная конструкция удерживала тепло.

Мы подробно расскажем вам как крепить металлопрофиль на крыше.

Об особенностях работы с газовыми горелками для кровли можно прочитать здесь.

Особенно тщательно следует отнестись к утеплительным работам в том случае, когда планируется использовать чердачное помещение в качестве дополнительной жилой площади.

Мансарда имеет ряд отличительных (от остальных внутренних помещений) черт: она ограничена поверхностями с разными структурами:

• перекрытием чердака;
• кровельными скатами;
• стенами фронтонов.

Утепление каждой из указанных деталей имеет свои особенности, которые следует учитывать для качественного выполнения работ.

Как правильно выбрать материал для утепления двускатной кровли?

Есть ряд основных требований, соответствие которым является свидетельством высокого качества утеплителя:

1. Материал должен быть водонепроницаемым. Если он будет гигроскопичным, со временем в нем накопится большое количество влаги, что повлечет за собой увеличение теплопроводности и потерю других важных свойств.
2. Непременное качество – способность длительное время сохранять геометрическую форму. При несоответствии данному требованию материл со временем сползает к нижней части кровли, а верхняя останется незащищенной от проникновения холода.
3. Утеплитель должен сохранять свои качественные характеристики довольно длительное время, чтобы в течение продолжительного срока не было необходимости в капитальном ремонте кровли.
4. Следующее непременное требование – экологичность и безопасность. Этот пункт особенно актуален для кровель жилых зданий, хотя ему должны соответствовать также крыши промышленных и хозяйственных построек. Недопустимо при утеплении использовать материалы, выделяющие токсические соединения или опасные с точки зрения экологической чистоты.
5. Стойкость по отношению к резким колебаниям температуры. В холодных регионах особое внимание следует уделить именно морозостойкости утеплителя.
6. Пожаробезопасность – материал не должен быть легковозгораемым.

Основные способы утепления двускатной крыши

При утеплении двускатной кровли используют три основные методики:

• Укладка утеплительного материала между стропилами.
• Укладка на стропила.
• Укладка утеплителя под стропила.
• Наиболее часто используется первый способ. Он является самым простым и эффективным.

При монтаже необходимо строго следовать правилам. В обратном случае не только утеплитель, но и вся кровля не прослужат долго.

При неправильной установке материал может впитать в себя влагу и передавать ее стропильной системе при соприкосновении с ней. Результатом является гниение основы всей кровли.

Распространенные ошибки

При установке теплоизоляционного материала очень часто совершаются ошибки, результатом которых является сокращение срока эксплуатации и потеря качественных характеристик утеплителя. Самые частые из них:

• Гидроизоляционный слой не установлен.
• Гидроизоляция смонтирована, однако не закреплена. Следствием является смещение слоя утеплителя и образование холодовых щелей.
• Во многих случаях при проведении работ забывают о необходимости вентиляционного зазора. В результате отсутствия вентиляции образуется большое количество конденсата, который проникает в утеплитель и со временем становится причиной гниения системы стропил.
• Еще одна распространенная ошибка – отсутствие пароизоляции.

Порядок работ

При проведении работ по утеплению необходимо соблюдать определенную последовательность. Процесс не представляет особой сложности.

1. В первую очередь необходимо измерить расстояние между стропилами.

2. Затем утеплительный материал отмеряется с незначительным зазором.

3. Устанавливается слой гидроизоляции

4. Утеплитель укладывается между стропильными брусьями. Благодаря оставленным зазорам материал плотно прилегает к стропильной конструкции и держится на месте самостоятельно.

5. Укладку утеплителя осуществляют снизу вверх. Надо стараться производить монтаж с минимальным количеством швов.

6. В процессе укладки надо следить за тем, чтобы не оставалось щелей, поскольку они приведут к значительным теплопотерям.

7. Между слоем утеплителя и гидроизоляцией должно оставаться свободное пространство – как минимум 2 см. При проведении работ надо учесть одно обстоятельство: утеплители в течением времени расширяются на 10-30%.

8. Надо помнить о необходимости вентиляционных зазоров для свободной циркуляции воздуха в подкровельном пространстве, благодаря которой можно будет избежать образования конденсата и последующей порчи материала утеплителя и стропильной системы.

9. При разрезании утеплителя не следует оставлять слишком большой зазор. Это может привести к провисанию материала.

10. Если не удалось избежать провисания, необходимо провести уплотнение листа, что предотвратит появление так называемых «мостков холода».

11. Вся поверхность покрывается слоем пароизоляции.

12. Теплоизоляционный материал закрепляется деревянными брусками или планками поперек стропильных брусов – контробрешеткой. В случае устройства мансарды планки будут служить основой для внутренней отделки.

Основные виды утеплителей

УРСА (URSA) – это один из современных утеплительных материалов, который всецело соответствует требованиям.

Его основой является шпательное волокно, обрабатываемое по фирменной технологии компании URSASpannfilz.

Утеплитель обладает настолько высоким уровнем геометрической стойкости, что за весь срок эксплуатации не требуется его обновления или ремонта.

URSA выпускается в виде матов размером 1200 х 4200 мм, толщина которых составляет 150 мм. Материал скатан в плотные рулоны и запечатан в пленку.

Перед использованием рулоны вскрывают и дают им расправиться. Для достижения нормальных размеров и восстановления толщины требуется всего несколько минут.

После мат необходимо нарезать. Если шаг между стропилами составляет 60 см (стандартный размер), мат следует разрезать вдоль на две части.

В случае другого расстояния между стропилами мат нарезают поперек на отдельные плиты, длина которых должна быть примерно на 30 мм больше, чем размер стропильного шага.

После этого плиты размещают между стропилами (при этом их необходимо немного сжимать). Благодаря высокой степени упругости материала маты держатся на месте самостоятельно, и нет необходимости в дополнительном креплении

Монтаж этого утеплителя настолько прост, что его может осуществить даже один человек. УРСА подходит также для ломаных двускатных кровель.

• Стекловата – материал используется очень давно и до сих пор не потерял своей популярности.

Однако следует отметить, что этот утеплитель имеет рад серьезных недостатков, вследствие которых многие строители не рекомендуют его использовать для теплоизоляции двускатной кровли:

• стекловата прекрасно впитывает влагу и за короткое время теряет свои качественные характеристики;
• она с легкостью поддается деформации и теряет геометрическую форму, вследствие чего при ее применении необходимо значительное усложнение кровельного пирога для предотвращения сползания;
• материал не соответствует требованиям экологической безопасности.

• Минеральная вата – очень популярный материал для утепления. Его получают в результате особой обработки пород базальта.

Их подвергают воздействию чрезвычайно высоких температур, после чего полученную массу прессуют и придают форму тугих плит. В результате описанных действий происходит хаотичное переплетение волокон в очень плотную микросеть. Благодаря такой структуре плиты не деформируются, не впитывают воду и влагу, обладают устойчивостью к температурным колебаниям и воздействию неблагоприятных факторов внешней среды,

Как правильно выполняется установка снегозадержателей на крыше.

Ознакомиться с технологией ремонта мягкой кровли можно в статье.

Полезная информация о лестницах для крыши из металлочерепицы https://rooffs.ru/accessories/lestnici/sdelat-samomy-ili-kypit.html

Кроме того, минеральная вата не выделяет токсических веществ и не горит.

• Шпательные утеплители – этот материал негигроскопичен и прост в монтаже. Бывает нескольких видов, которые отличаются друг от друга степенью плотности. Поэтому его можно использовать для внутреннего утепления и внешней термоизоляции.

Для максимального сохранения тепла используют материал с высокой плотностью волокон. Он прекрасно подходит для двускатной кровли. Благодаря своему весу утеплитель плотно прилегает к скатам, что помогает предотвратить оползание. Материал на основе шпательных волокон соответствует требованиям экологичности.

Как правильно утеплить двускатную кровлю

• После правильной установки стропильных ног с внутренней стороны стропил (начиная с нижнего конца) надо смонтировать внутреннюю обрешетку, при этом шаг должен составлять от 15 до 30 см. Она будет основой для крепления слоя утеплителя (рулона или плит).

• С наружной стороны утеплитель укладывается в 1-2 слоя. Необходимо следить за плотным прилеганием стыков к стропилам. В утеплителе не должно оставаться сквозных отверстий.
• После укладки утеплителя он должен быть накрыт гидроизоляцией (с внешней стороны стропил). Гидроизоляционный материал разматывается из рулона и прибивается к стропилам с небольшим провисом при помощи скоб.

Надо быть внимательным не перепутать верхнюю и нижнюю стороны мембраны.

• Верх обладает гидроизоляционными качествами и не пропускает влагу, а нижняя часть должна пропускать влагу и испарения. Слои делаются с 15-сантиметровым нахлестом.

• При проведении монтажа необходимо следить, чтобы утеплитель и мембрана не соприкасались. Между ними должно оставаться расстояние от 2 до 5 см. В верхней части, у конька, по всей его длине надо просверлить вентиляционное отверстие небольшого размера. 10 см мембраны не следует соединять. Этот прием создает дополнительную тягу, благодаря чему воздушный поток будет выдувать влагу из подкровельного пространства.
• После укладки мембраны на стропила необходимо позаботиться о дополнительной вентиляционной полости. С этой целью вдоль стропил (прямо на них) набивают брусок размером 25 х50, 50 х 50 мм. Его можно изготовить из кусков в 1,5-2 м.
• Поперек стропил, поверх брусков, набивается обрешетка (шаг должен составлять 15-30 см).

Как обрешетку, так и брусок лучше обработать антисептическим раствором.

• Созданный зазор для вентиляции удаляет конденсат и влагу и с мембраны, и со стропильной системы. На обрешетку монтируется соответствующий кровельный материал: гофрированный лист, металлочерепица и т.д.
• По обрешетке с внутренней стороны крепится пароизоляция. Это позволяет избежать попадания испарений из внутреннего помещения в слой утеплителя.

Вместо обрешетки из досок можно использовать прибитую к стропилам (с внутренней стороны) капроновую веревку.

Другой способ: натянуть по стропилам пароизоляцию, а сверху набить обрешетку.

Завершив монтаж пароизоляции, приступают к следующему этапу:

• На стропила набивают рейки (20 х 30 мм), а на них – внутреннюю обшивку: фанеру, вагонку, блокхаус и т.д.
• В нижней части кровли материал должен свисать и располагаться таким образом, чтобы влага и образующийся конденсат стекали в желоб и не достигали утеплителя.

ВЫВОДЫ:

• Утепление кровли необходимо для сохранения в доме тепла.
• К работам надо относиться особенно тщательно при планировании устройства мансарды.
• Утепление проводят тремя способами: материал укладывают между стропилами, на стропилах или под стропилами.
• Материал для теплоизоляции должен соответствовать нескольким основным требованиям: быть влагонепроницаемым, сохранять форму и не выделять токсических веществ.
• Универсальным утеплителем является УРСА.
• Очень часто используют также минеральную вату и шпательные утеплители.
• При проведении работ необходимо придерживаться определенной последовательности действий.

Как правильно утеплить крышу смотрите в видео ролике.

rooffs.ru

Как правльно сделать крышу своими руками: двухскатную, односкатную, ломаную, вальмовую

Как сделать крышу дома самому и правильно произвести монтаж кровли? Не всегда найти ответ на эти вопросы оказывается просто.

Необходимо наличие конструктивного понимания и знаний нужной информации: осведомленности в разборке отдельных элементов, узлов, деталей, применяемой кровли и верной технологии комплектации.

Сегодня большое число самых разнообразных типов крыш находится за рамками привычного представления о них. Формы скатных крыш и элементов конструкции могут изменяться в зависимости от дизайнерских и архитектурных задач. Под крышей можно организовать используемое пространство — мансарду (жилое помещение) или техническое помещение.

Схема составляющих конструкции крыши

Виды современных крыш

Существует множество типов крыш: плоские и скатные, монотонные и разноцветные, соломенные и железные, чердачные и мансардные.

Специалисты классифицируют крыши на плоские и скатные (наклонные) крыши. Плоской называется та кровля, угол уклона которой не превышает 5º.

Скатные крыши по своей геометрической форме подразделяются на:

• Односкатные
• Двускатные
• Многоскатные
• Щипцовые
• Ломаные
• Круглые
• Шатровые
• Вальмовые

Геометрических форм кровли намного больше, и все зависит от ваших предпочтений.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства

Каркасом скатной крыши является система стропил или ферма. На стропилах устраивают подкровельный настил или обрешетку. Последняя является основой для кровли и придает конструкции жесткость.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства. Сегодня конструктивным решением возведения кровли может быть все, чего душа пожелает: от ровного ската до причудливых пространственных оболочек с разнообразной кривизной — все опирается на наличие и местоположение главных элементов конструкции, из которых строится крыша.

Читайте также:

Мансарда — это что такое и как ее установить.

Особенности устровства ендовой кровли.

Что такое подшива крыши — читайте здесь.

Материалы, которые понадобятся при возведении крыши

Когда вы уже наверняка будете знать, какую именно кровлю выбрать для покрытия на зданиях, вам необходимо будет определиться с выбором покрытия. От этого напрямую зависит прочность и количество необходимых материалов для стропильной системы (каркаса).

Самая крепкая система должна держать покрытие из черепицы. По сравнению с металлом и шифером, черепица из обожженной глины весит больше всего. Поэтому, перед тем как сделать крышу, лучше определитесь с материалом кровли.

При монтаже системы стропил для постройки крыши своими руками вам понадобятся доски, рейки, брус, а также пленка гидроизоляции, утеплитель, гвозди и шурупы.

Расход материала напрямую зависит от размеров здания, сложности кровли и характера покрытия.

Составные части стропильной системы

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши

Для правильного понимания конструкции стропильной системы и восприятия инструкций монтажа нужно разобраться с названиями компонентов системы стропил и их основными функциями.

Мауэрлат — это деталь стропильной системы, которая выполняет роль перехода от недеревянной (кирпичной, бетонной, металлической и т.д.) конструкции к деревянной. Представляет собой брус из хвойных пород древесины.

Самыми распространенными размерами мауэрлата являются 150×150 мм, 150×100 мм, реже используются размеры 100×100 мм и 200×200 мм.

Такой элемент каркаса, как лежни, предназначается для снятия весовой точечной нагрузки с перекрытия (пола), которая передается через стойки от конструкции крыши. То есть через лежень распределение нагрузки идет на более обширной площади опирания. Можно провести аналогию с лыжами: если человек на снегу на лыжах, он не проваливается, если без лыж — проваливается.

На размер лежней влияет размер стоек. Главным условием является то, что стойку нужно полностью поставить на лежень.

Стойки в стропильной системе выполняют роль столбиков, держащих прогон и опирающихся на лежни. Они предназначены для поддержки прогона.

Прогоном называется деревянный брус, поддерживающий стропила (точнее, не дающий им прогибаться). Прогоны применяются при тяжелых кровельных покрытиях на длинных скатах.

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши. Любые расчеты, связанные с расчетом кровли, сводятся к расчету стропил. Их размер принимается согласно расчетам проекта.

От чего зависит угол наклона крыши

Уклон кровли зависит от высоты стропильной конструкции и размера здания по ширине

Уклон крыши — это угол ее наклона относительно горизонтального уровня. Крыши делятся в зависимости от угла наклона скатов на:

• Малоуклонные
• Средней наклонности
• Сильноуклонные

Сборка малоуклонной крыши производится из расчета наименьшего рекомендованного уклона ската. Для каждого кровельного покрытия существует рекомендуемый минимальный угол наклона.

Уклон кровли зависит от:

• Защитной способности крыши здания от внешних воздействий.
• Кровельного материала, разные виды которого имеют собственный минимальный рекомендуемый угол наклона.
• Ветровых нагрузок, которых тем больше, чем больше уклон крыши. При крутом уклоне повышается парусность и уменьшается сопротивляемость ветру. Чтобы уменьшить нагрузку на несущие конструкции кровли, в местах с сильными ветрами лучше конструировать крыши с минимальным уклоном.
• Атмосферных осадков: на крутом скате не будут накапливаться снег и грязь, чего не скажешь о плоской кровле.
• Архитектурных видений, решений, традиций.

Как правильно замерять уклон кровли

В чертежах уклон крыши имеет обозначение латинской буквы «і». Он измеряется в градусах или процентах. Угол уклона измеряется с помощью уклономера или математическим способом.

Сегодня можно рассчитать угол наклона ската с помощью геодезических приборов-уклономеров, а также электронных и капельных уровней с уклономерами.

Для замера угла наклона нужно знать веритикальную высоту от конька до карниза и горизонтальное расстояние от верхней точки ската до нижней

Если нет в наличии подобных приборов, то можно провести математический расчет угла наклона. Для этого нужно знать значения:

• Вертикальной высоты, измеряемой от конька до карниза,
• Заложения — горизонтального расстояния от верхней точки ската до нижней.

Расчетная формула выглядит следующим образом:

i = H/L, где i — угол наклона ската, H — высота кровли, L — заложение.

Чтобы выразить это отношение в процентах, его нужно умножить на 100.

Минимальные уклоны скатов для разных кровельных покрытий

• Для кровли из битумных рулонных материалов (3-х и 4-х-слойные) — 0-3°или до 5%.
• Для кровли из битумных рулонных покрытий (2-х-слойные) — до 15%.
• Покрытие из ондулина требует минимальный наклон в 5°.
• Для шифера этот угол равен 9° или 16%.
• Минимальный наклон при покрытии из керамической или битумной черепицы равняется 11°.
• С металлочерепицей наклон должен составлять 14°.

Уклоны крыш при различных видах кровли должны иметь конструкции, составляющие ее несущую часть

Шпренгельная система на крыше

Шпренгельными системами называются стержневые системы, которые, помимо основных элементов, содержат в себе дополнительные, предназначенные для уменьшения изгибов, вызываемых внеузловым расположением нагрузки внешней, и еще для большей жесткости системы в целом.

Лучше в качестве шпренгельных систем использовать металлические или деревянные фермы.

Шпренгели находят широкое применение при усилении конструкции. При расчетах шпренгельной системы учитываются как основные ее элементы, так и простые фермы, в чьих узлах сопрягаются образовавшиеся шпренгелями фермы дополнительные.

Элементы шпренгельной системы

• Основные элементы, на которые оказывается основная нагрузка.
• Элементы, на которые действует ближайшая к ним местная нагрузка.
• Относящиеся и к основной ферме, и к шпренгелю элементы.

Для определения нагрузки на последние суммируются значения нагрузок на шпренгели и основные элементы.

Как правильно сделать крышу с теплоизоляцией

«Кровельный пирог» позволяет создать оптимальную влажность

Перед покрытием необходимо обустроить защиту крыши. Сами защитные слои должны быть расположены в таком порядке:

• Пароизоляционный слой, который предохраняет утеплитель.
• Утеплитель.
• Гидроизоляция.
• Финишное кровельное покрытие.

Лучше всего вначале укладывать между стропилами утеплитель. В его качество зачастую применяется специальная минеральная вата. Она стойка к изнашиванию, долговечна, легка и безвредна. Пенопласт использовать не рекомендуется из-за высокой огнеопасности и токсичности.

Слой утеплителя колеблется от 5 до 10 см, что зависит от климата местности.

Как правильно сделать крышу вентилируемой

В утепленной крыше обязательна вентиляция подкровельного пространства между кровлей или ее основанием и утеплителем. Эта необходимость вызвана:

• Во избежание образования конденсата на поверхности обрешетки со стороны холодного чердака; естественная вентиляция чердака должна обеспечиваться с помощью вентиляционных отверстий — вытяжных шахт, вентиляционных окон и т.п.
• Необходимостью удаления влаги с деревянных конструкций и теплоизоляции.
• Снижением возможности обледенения кровли (наряду с пароизоляцией и утеплителем).

Вход воздуха обеспечивается устройством на нижней поверхности карниза зазоров суммарной шириной не меньше 20 мм при деревянной подшивке; при подшивке алюминиевым или пластиковым сайдингом — путем использования перфорированных видов.

Чтобы воздух, циркулирующий из-за разности давлений, выходил из подкровельного пространства, к коньку от карниза устраивают вентиляционный вытяжной выход на расстоянии не больше 1 м от конька.

Как сделать вентиляционный зазор на крыше?

Вентзазор является элементом системы вентиляции подкровельного пространства. Соответственно, устраивается он под кровлю. Вентзазор являет собой щель между кровлей и гидробарьером, по которой циркулирует воздух от карниза крыши к ее коньку, дефлекторам, аэраторам и прочим вентвыходам, располагающимся в верхней части ската (чаще всего у конька).

Вентзазор можно установить с помощью деревянного бруса (контр-рейки) из хвойных пород древесины, размером 50×50 мм. Это связано с тем, что в сечении по ширине стропила имеют размер 50 мм.

Нижний вентиляционный зазор под настилом по всей длине конструкции должен составлять не менее 100 мм

Расчет бруса (контр-рейки) для устройства вентзазора

Размеры входных вентотверстий и высота вентилируемых каналов зависят от уклона кровли и влажности внутреннего слоя крыши.

Итак, при уклоне кровли до 5° высота вентканала должна составлять 100 мм, от 5 до 25º — 60 мм, при 25-40°- 50 мм, а при 45° и более — 40 мм. Данные значения для высоты вентканала уместны при длине ската, не превышающей 10 м. Если длина ската больше, высоту вентзазора увеличивают на 10% или же дополнительно продумывают установку устройств вытяжки — аэрационных патрубков.

Высота вентзазора является одновременно размером контр-рейки. Стандартную длину брусков предлагают пилорамы — 3 м.

Установить контр-рейку нужно поверх гидробарьера, который смонтирован на стропилах. Крепится брус с помощью ершеных гвоздей 90 мм. Сами гвозди забивают на расстоянии около 5 см от краев с промежутком не больше 0,5 метра.

Примыкание крыши к трубам

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли

Нередко возникает вопрос о правильном примыкании кровли к трубе. Ведь необходимо сделать все не просто эстетично, но и правильно.

Подрезать кровлю (черепицу, шифер и т.п.) не составит особого труда. А вот монтаж всего примыкания является особо важным для предотвращения протеканий и надежности кровли.

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли. К примеру, для металлопрофиля, металлочерепицы и иных подобных материалов используются планки примыканий из металла, подобранные по цвету покрытия. Для крыши из шифера применяются менее затратные планки из оцинковки. Для битумной черепицы ендовый ковер служит примыканием к трубе. Для керамических и прочих натуральных черепиц применяется специальная клейкая лента в наборе с металлическим фартуком (окладом), подобранными по цвету кровли.

И стоит напомнить о том, что, если делать крышу дома самому, лучше позаботиться о страховке при выполнении высотных работ. Помните, что сделать крышу своими руками может каждый — нужно лишь как можно лучше подготовиться.

kryshikrovli.ru
