Как поставить радиатор отопления – Установка радиаторов отопления своими руками

Для моделей радиаторов настенного типа следует приобрести крюки или кронштейны, количество которых подбирается в зависимости от количества секций прибора отопления:

• Если количество секций не превышает 8, а длина составляет меньше 1,2 метра, то прибор крепится в трех точках, две в верхней части и одна снизу.
• Каждые следующие 5-6 секций требуют дополнительного крепления.

Кроме того в процессе решения вопроса, как установить радиатор отопления самостоятельно, понадобится льняная подмотка и сантехническая паста, с помощью которых обеспечивается герметичность соединений. Также следует позаботиться о наличии дрели, сверлах и уровне. Могут пригодиться дюбели. Помимо этого необходимо приобрести или взять в аренду оборудование для соединения труб и фитинговых элементов.

Выбор места установки

Перед тем, как поставить радиатор отопления в квартире, важно правильно определить место его расположения. В большинстве случаев приборы отопления размещают под окном, чтобы теплый поток препятствовал проникновению в помещение холода от оконного проема. Ширина радиатора отопления должна составлять 70-75 процентов от ширины окна, в этом случае стекла будут меньше запотевать.

Существуют определенные правила установки отопительных батарей в квартире под окном:

• Прибор должен находиться точно посередине с погрешностью не больше 2 см.
• Расстояние от пола до прибора отопления может составлять от 8 до 12 см.
• Между подоконником и радиатором необходим просвет в 10-12 см.
• Между стеной и задней стенкой прибора следует оставить зазор 2-5 см.

Соблюдение этих правил позволит теплому воздуху нормально циркулировать в помещении, обеспечивая эффективный обогрев.

Правила установки радиаторов отопления

Установка радиаторов отопления под окном должна выполняться с соблюдением определенных правил:

• Перед началом монтажных работ необходимо выровнять стену, это сделает процесс установки намного проще.
• Затем на стене отмечают середину оконного проема.
• Затем отмеряют 10-12 см от подоконника и проводят горизонтальную линию, она будет служить ориентиром для выравнивания верхнего края радиатора.
• Монтаж кронштейнов выполняется по-разному, поэтому следует узнать, как правильно ставить батареи отопления. Если в системе отопления есть циркуляционный насос, то радиатор следует располагать строго горизонтально. Для радиаторов в системе с естественным движением теплоносителя необходимо сделать уклон в 1% по ходу воды. Больший уровень уклона может стать причиной застоев.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

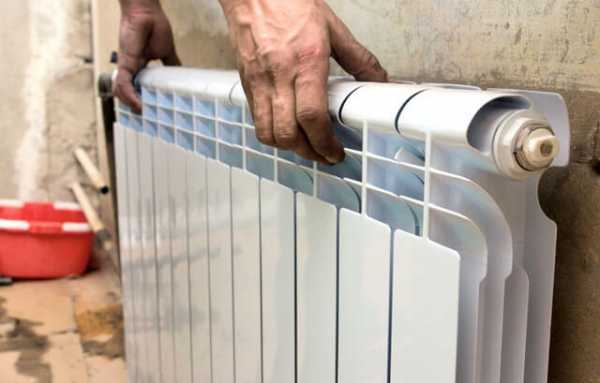

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Установка напольных приборов отопления

Несмотря на легкий вес алюминиевых радиаторов, иногда не получается навесить их на стену. К примеру, на стены, обшитые гипсокартонными листами, или выполненные из легкого бетона не рекомендуется навешивать какие-либо конструкции без дополнительной поддержки. Некоторые модели чугунных и стальных приборов отопления укомплектованы ножками, но их внешний вид не всегда эстетичен.

Радиаторы биметаллические и алюминиевые могут устанавливаться на пол с помощью специальных кронштейнов. Их фиксируют на полу, устанавливают радиатор и с помощью специального приспособления фиксируют нижний выход батареи на кронштейне. Напольные крепления могут иметь фиксированную или регулируемую высоту. На полу такие крепежные элементы фиксируются посредством гвоздей или дюбелей.

Обвязка приборов отопления

Для решения вопроса, как поставить батарею отопления и подключить ее к трубопроводу общей системы, используют следующие способы:

Если для установки выбраны радиаторы с нижним подключением, то вопрос решается просто. Производитель сам определяет расположение подающей и обратной трубы и требует беспрекословного выполнения рекомендаций. В противном случае эффективность обогрева не гарантируется.

При решении задачи, как добавить батарею отопления в квартире, следует знать, что радиаторы с боковым подключением могут устанавливаться вышеперечисленными способами.

Одностороннее подключение

Такой вид подключения может использоваться в системах однотрубного или двухтрубного типа. Так как в большинстве квартир система выполнена из металлических труб, то следует рассмотреть обвязку для этого варианта. Для работы понадобятся следующие элементы:

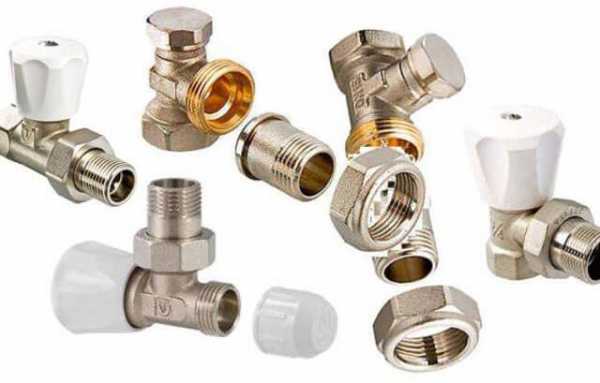

• Шаровые краны в количестве 2 штук.
• 2 тройника.
• 2 сгона, эти детали имеют наружную резьбу с двух концов.

Соединение элементов выполняется по определенной схеме. Для однотрубной системы требуется обязательная установка перемычки-байпаса, которая позволит перекрыть подачу теплоносителя в радиатор при непредвиденных ситуациях. Установка крана на байпасе строго запрещена, так как он перекрывает движение теплоносителя по стояку.

При наличии сварочного оборудования и навыков работы с ним перемычку-байпас можно приварить. Двухтрубная система может собираться без байпаса. В этом случае подающая труба подключается к верхнему коллектору, обратная – к нижнему выходу. Краны устанавливаются в любом случае.

Герметичность соединений достигается за счет использования льняной подмотки и наносимой поверх нее сантехнической пасты. Количество намотки необходимо контролировать, так как ее излишки могут привести к образованию микротрещин на корпусе соединяемых элементов, что грозит последующим разрушением. Такую осторожность следует соблюдать при соединении элементов из всех материалов, кроме чугунных изделий.

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Седельное подключение

Такой вариант подключения радиаторов к системе отопления больше подходит для нижней разводки труб или при их скрытом подведении.

Установка на однотрубной системе может выполняться с перемычкой-байпасом или без нее. При отсутствии байпаса необходим монтаж кранов. Их наличие позволит снять радиатор в случае аварии и заменить его сгоном.

Использование седельного подключения радиаторов при вертикальной разводке считается малоэффективным, так как потери тепла в этом случае могут достигать 15%.

teplospec.com

Как правильно установить биметаллический радиатор отопления: советы и правила монтажа

Каждое жилое помещение нуждается в отоплении. Причем отопительное оборудование должно быть качественным. Ведь почти полгода холодов система отопления должна исправно функционировать. При планировании системы отопления, многие задаются вопросом, радиаторы стальные или биметаллические что лучше и, сравнив характеристики обоих видов, останавливают свой выбор все же на биметалле. Ведь благодаря высоким показателям теплоотдачи, аккуратному внешнему виду, именно такие батареи являются практичными, долговечными и позволяют создать уют в квартире, наполнить помещение теплом.

К тому же устанавливать их можно самостоятельно. Это не требует больших разрушений, проводится достаточно просто и аккуратно. Главное знать основные правила и провести правильный расчет параметров устройства. Если вы не знаете, как правильно установить биметаллический радиатор отопления, данная статья для вас. Мы рассмотрим устройство радиаторов, особенности монтажа, а также кратко опишем некоторые наиболее популярные модели для оборудования отопительной системы.

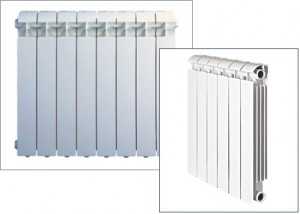

Устройство биметаллических батарей

Надо отметить, что устройство биметаллических радиаторов отопления достаточно простое. Состоит конструкция из самих радиаторов, а также стальных труб, примыкающих к ним. Участки соединений обрабатываются методом точечной сварки.

Радиатор представляет собой металлическую трубу. Внутри – железо. Это идеальный материал, который отлично подходит к металлическому комплексу отопления. Поскольку более эффективно держит давление. Сверху труба покрывается алюминиевым слоем. Что повышает характеристики теплопроводности. А так как при производстве батареи используется два металла, она и получила название биметаллической. Используя биметалл радиаторы отопления становятся более прочными, имеют высокие эксплуатационные характеристики. Более подробно о технических характеристиках биметаллических радиаторов можно прочитать здесь.

Биметаллические радиаторы могут быть двух типов:

1. с усиленными каналами;
2. на основе стального каркаса. Такие устройства лучше защищены. Поскольку исключается контакт воды с алюминием. Помимо этого им не страшна коррозия и они гораздо прочнее, нежели варианты с усиленными каналами.

Батареи из биметалла рекомендуется устанавливать в квартирах с центральным комплексом водяного отопления на основе железа, стали. Надо отметить, что стоимость биметаллических радиаторов отопления вполне приемлема и зависит от мощностных характеристик модели и размера оборудования.

Чтобы установка радиатора была правильной, важно сделать точный расчет количества секций.

Как рассчитать количество секций?

Для того чтобы получить точный расчет, лучше, конечно, доверить эту работу специалистам. Если же вы решили проводить монтаж биметаллического радиатора самостоятельно, то вы должны знать особенности подсчета.

Потребуется два показателя: площадь жилого помещения и уровень мощности выбранной модели батареи. Мощность биметаллических радиаторов отопления производители указывают в паспорте прибора. Величину площади надо разделить на 10. Это необходимо для расчета по 1 кВт на 10 кв.м. Полученное число следует разделить на мощность биметаллического отопительного устройства. Полученное в результате деления число надо округлить до целых (в большую сторону). Это позволяет получить информацию о нужном количестве секций.

Установка биметаллических батарей

Проводить монтаж отопительного устройства необходимо строго по инструкции, изложенной в паспорте прибора.

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

• располагать батарею лучше следует по центру окна;
• устанавливается оборудование только в горизонтальном положении;
• обогревательные детали устанавливать надо на одном уровне в пределах помещения;
• от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
• от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
• между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

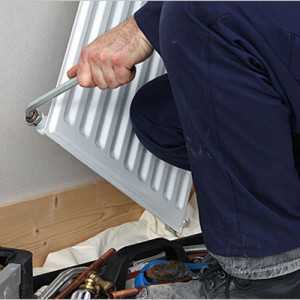

Алгоритм монтажа биметаллического радиатора следующий:

1. проводится разметка места для установки на стене кронштейнов;
2. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
3. на кронштейны ставится батарея;
4. радиатор подсоединяется к трубам;
5. устанавливается термостатический клапан либо краник;
6. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

• перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;

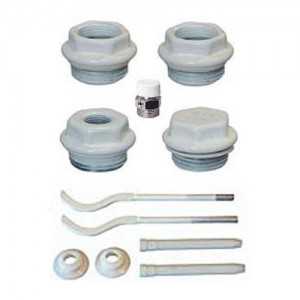

• перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
• во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
• в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
• при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
• перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
• когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
• не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

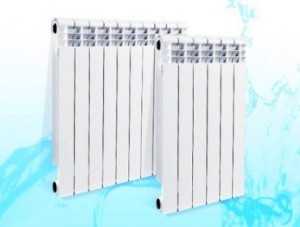

Какой радиатор лучше установить?

Современный рынок предлагает широкий выбор биметаллических радиаторов разных марок от разных производителей. Есть отечественные и импортные варианты. Среди иностранных моделей популярны итальянские или немецкие радиаторы отопления биметаллические.

К популярным батареям немецкого производства можно отнести радиаторы компании Тенрад. Все изделия данной фирмы отличаются надежностью и высокими эксплуатационными параметрами. Оребрение трехрядное, что обеспечивает хорошие показатели теплоотдачи.

Среди итальянских изделий стоит рассмотреть итальянские биметаллические радиаторы отопления Global STYLE PLUS 500. Для подключения такого агрегата используется боковая схема. Монтируется прибор на стену. Благодаря отличным техническим характеристикам и привлекательному внешнему виду, на радиатор биметаллический Global STYLE PLUS 500 отзывы только положительные. Чаще всего пользователи отмечают эффективную работу и долговечность. Теплоотдача равняется 185 Вт. А температура теплоносителя может достигать максимальной отметки в 110 градусов. На радиаторы отопления Глобал отзывы многочисленные.

Также можно выделить итальянские радиаторы XTREME. Данная модель новая. При минимальных затратах прибор дает максимальную теплоотдачу. Такие радиаторы отопления Италия биметаллические выпускает специально для установки в российские отопительные системы. Модель предназначена для работы в непростых условиях. Например, при низком качестве воды агрегат отлично работает в высоких показателях температуры и давления. На биметаллический радиатор XTREME отзывы пользователей положительные: хорошая теплоотдача, невысокая цена.

Итальянская компания Радена также специализируется на производстве биметаллических батарей. Для изготовления используется только высокоуглеродистая сталь. Рабочее давление составляет 25 атмосфер. А температура среды достигает 100 градусов. Есть батареи со стандартным боковым и с нижним подключением. На радиаторы отопления Радена отзывы положительные. Отмечается долговечность, хороший дизайн, возможность использования в однотрубных и двухтрубных отопительных системах с горизонтальным и вертикальным размещением теплопроводов.

Рассмотрим модели отечественного производства. Например, радиаторы отопления российские биметаллические Рифар Монолит. Хоть бренд Рифар на рынке появился совсем недавно, продукция данной фирмы уже успела потеснить изделия именитых немецких и итальянских производителей. Используются радиаторы Рифар в жилых и административных зданиях. Имеют отличные характеристики. Также полностью соответствуют радиаторы биметаллические гост 31311 2005, ТУ.

Рифар монолит выпускаются в двух типоразмерах: 350 и 500 мм. Чаще всего используются радиаторы с межосевым расстоянием 500 мм. Стыки между секциями отсутствуют. Поэтому, если вы решили установить такую батарею, надо сразу выбрать необходимую длину.
На радиаторы отопления биметаллические Рифар Монолит 500 цена оптимально сочетается с функциональностью и качеством. Монтаж таких батарей проводится быстро и легко. Не требует использования переходников.

Не так давно появились в продаже и радиаторы Термохит российского производства. Данное оборудование относится к бюджетному классу. Широкого распространения еще не получило, поэтому на радиаторы отопления Термохит отзывы не слишком многочисленны. Технические характеристики высокие. Но все же качество уступает более дорогим моделям.

Есть на отечественном рынке и батареи китайского производства. Тут стоит отметить радиаторы Оазис. Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. На биметаллические радиаторы отопления Оазис отзывы в основном положительные. Пользователи выделяют такие плюсы данных агрегатов, как высокие технические показатели, длительная заводская гарантия и демократичная цена.

spetsotoplenie.ru

под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

• В нише;
• Под окном;
• На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

• Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
• Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

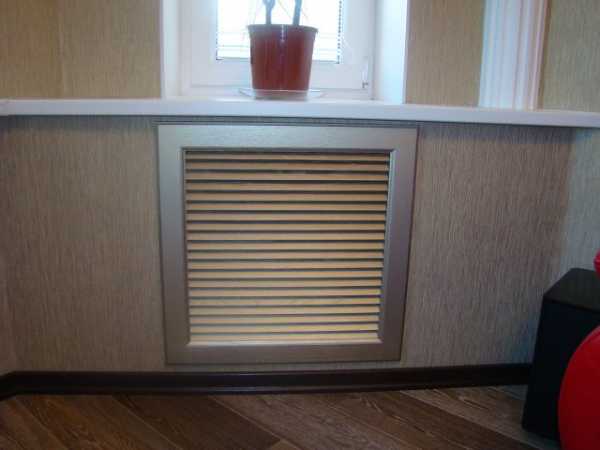

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

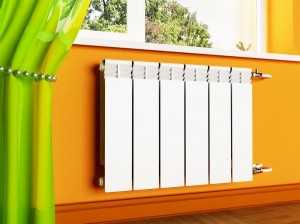

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

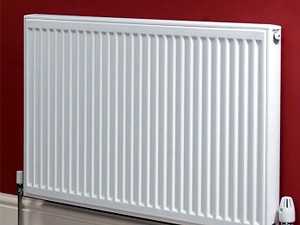

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

• Расстояние до стены не менее 3-5 см.
• Расстояние от пола до радиатора – 5-10 см.

Важно

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

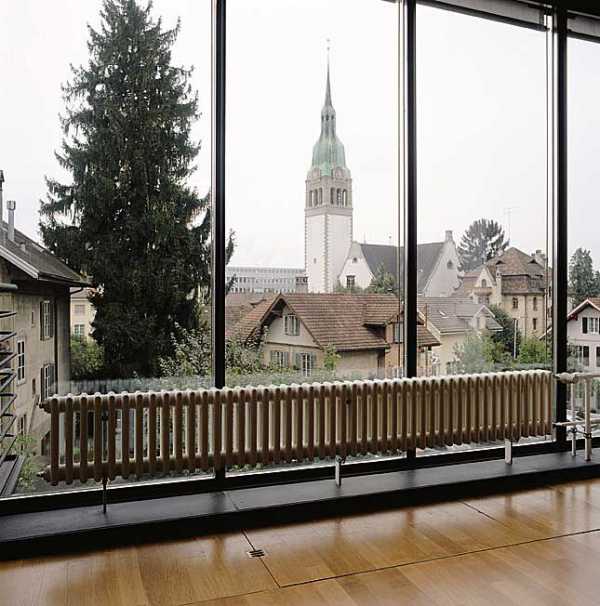

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

vteple.xyz

Установка батарей отопления: инструкция — как правильно установить, правила установки батарей своими руками, фото и видео подсказки

1. Что потребуется для выполнения работ
2. Варианты разводки отопления
3. Правильная установка батарей отопления: инструкция
4. Расчет количества секций радиаторов
5. Инструменты для работы
6. Установка батарей

Можно ли выполнить монтаж отопительного оборудования самостоятельно? Этот момент интересует многих будущих владельцев частного дома. По мнению специалистов, установка батарей отопления своими руками – выполнимая задача для человека, имеющего навыки проведения строительных работ, который ознакомился с инструкцией.

Если поменять старые отопительные приборы на новые современные радиаторы, обогрев помещений будет более эффективным. Именно от качества установленных батарей зависит дальнейшее функционирования всей теплоснабжающей конструкции. Радиаторы в собственном доме можно смонтировать быстро и надежно.

Что потребуется для выполнения работ

• подготовить набор инструментов;
• сделать замеры и выполнить соответствующие расчеты;
• изучить инструкцию, как правильно установить батарею отопления;
• выделить время на выполнение работ, но главное для успешного результата — желание.

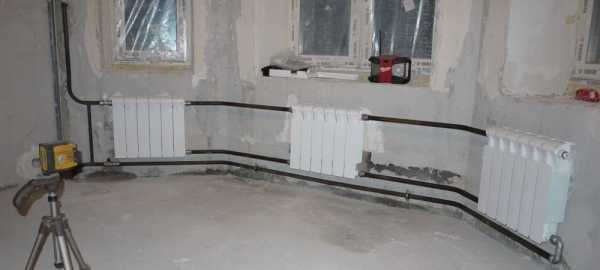

Варианты разводки отопления

Когда делается установка батарей отопления — инструкция к ним рекомендует, какая предпочтительнее схема монтажа приборов.

Чаще всего используют следующие варианты:


1. Диагональное подключение. Обычно его задействуют для обустройства многосекционных отопительных конструкций. Отличительной особенностью диагонального монтажа является подсоединение трубопроводов: труба подачи подключается с одной стороны батареи в верхнюю футорку, а обратка — с другой стороны прибора в нижнюю футорку. При последовательном подключении жидкий теплоноситель циркулирует благодаря давлению, которое имеется в системе теплоснабжения.

   Для удаления воздуха из батареи используют краны Маевского, помещая их на радиатор. Недостаток такого варианта заключается в том, что при необходимости проведения ремонта отопительного прибора потребуется снимать его и отключать систему. Читайте также: «Краны для радиаторов отопления: какие лучше».
2. Нижнее подключение. Данный вид разводки применяют, когда трубопроводы планируют разместить в напольном покрытии или под плинтусом. Нижнее подключение считается наиболее эстетичным при создании интерьера. Патрубки труб обратки и подачи располагают снизу радиатора и вертикально направляют в сторону пола. Как это выглядит, наглядно демонстрирует фото.
3. Боковое одностороннее подключение. Этот способ является самым распространенным, поскольку обеспечивает максимальную теплоотдачу. Его суть заключается в подсоединении подающей трубки к верхней футорке, а обратной трубы – к нижней. Правила установки батарей отопления регламентируют, что при недостаточном прогреве секций в многосекционных приборах следует смонтировать удлинитель протока теплоносителя.
4. Параллельное подключение. Присоединение выполняют через трубопровод, подключенный к подающему стояку. Отработанный теплоноситель покидает радиатор посредством трубопровода, который подсоединен к обратке. Наличие вентиля перед батареей и после нее позволяет снимать и ремонтировать прибор, не отключая теплоснабжение. Недостатком параллельного способа является потребность поддержания в системе высокого давления, иначе нарушается циркуляция жидкости.

Правильная установка батарей отопления: инструкция

Правила, согласно которым выполняется установка батарей отопления, являются одинаковыми для приборов из разных материалов изготовления – чугуна, алюминия, стали и биметаллических радиаторов.

Когда выполняется установка батарей отопления — инструкция требует обеспечить достаточную циркуляцию воздуха и отсюда теплообмен при четком соблюдении допустимых расстояний:

Расчет количества секций радиаторов

Прежде, чем производится установка новых батарей отопления, требуется выполнить расчет количества секций, которые нужно приобрести. Узнать данную информацию можно в торговом центре при их покупке или воспользоваться следующим правилом: если высота помещения не превышает 2,7 метра, одна секция способна обогреть 2 «квадрата» площади. Если получен дробный результат, его округляют в большую сторону.

Безусловно, при необходимости обогреть угловую комнату в старом панельном жилом доме или утепленный загородный коттедж, перед их владельцами будут стоять разные задачи. Читайте также: «Основные правила установки радиаторов отопления – пошаговое руководство».

Отсюда следует понимать, что подсчет количества секций осуществляется индивидуально с учетом множества нюансов, имеющих отношение к характеристикам помещений и отопительным элементам. Стоимость радиаторов отопления в обоих случаях будет отличаться, причем значительно.  Читайте также: «Как выполняется установка батарей отопления – варианты и последовательность монтажа».

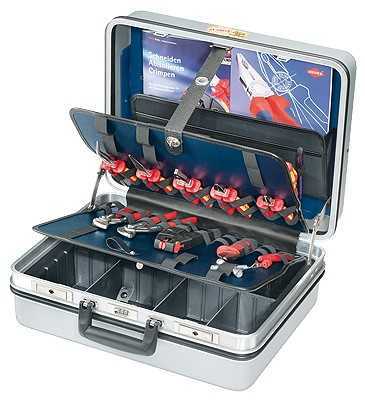

Инструменты для работы

Для самостоятельной установки батареи потребуются такие инструменты:

• ударная дрель;
• набор ключей;
• рулетка и карандаш;
• строительный уровень;
• шуруповерт;
• пассатижи.

Установка батарей

Рекомендации производителей отопительных приборов, поясняющие, как правильно установить батарею, содержат следующие последовательные шаги:

• сначала при наличии старых радиаторов необходимо выполнить их демонтаж. Предварительно из системы отопления сливают воду;
• затем производят разметку под крепление новых приборов;
• устанавливают кронштейн и навешивают батарею с регулятором. Чтобы убедиться в надежности крепежа и в том, что он выдержит батарею, на него следует навалиться всем весом одному человеку;
• монтируют запорную арматуру и подключают трубопроводы, обращая особое внимание на надежность резьбовых соединений. Читайте также: «Как установить батарею отопления – способы и варианты установки».

Соблюдая правила установки радиаторов отопления, можно сделать этот процесс безопасным и качественным.

Инструкция по установке батарей отопления на видео:

teplospec.com

Как установить батарею отопления правильно

Как сделать разметку и правильно установить батарею отопления

Оглавление: [скрыть]

• Правильная разметка радиаторов отопления с кронштейнами
• Установка радиаторов

Как рассчитать местоположение Чтобы сделать правильную установку радиатора отопления своими руками, необходимо знать, что подводящиеся к приборам отрезки труб располагают с незначительным уклоном, который направлен в сторону движения теплоносителя. При строго-горизонтальной прокладке, как и при незначительном перекосе в установке радиатора отопления, в чугунных или стальных батареях будет собираться воздух. Радиатор нужно будет постоянно выдувать вручную в целях избежания снижения теплоотдачи.

Схема установки радиатора.

Рекомендуется, чтобы центральная ось батареи отопления совпадала с осью, которая проходит через центр оконного проема. Допускаются отклонения в 2 см, которые абсолютно не определяются визуально.

Правила установки радиатора.

Перечень строгих правил:

• 1 м трубопровода должен наклоняться в сторону циркуляции на 0,5 см как минимум. Вычисляется угол наклона по длине монтируемых трубных отрезков;
• от поверхности пола до радиатора оставляют 6-10 см и больше;
• от нижней линии подоконника к верхней линии батареи — 5-10 см;
• от поверхности стены к радиатору — 3-5 см;
• при установке батареи обязательным условием выступает соблюдение вертикалей и горизонталей.

В целях повышения производительности батареи на располагаемой за ней стене перед установкой можно монтировать специализированный щит из теплоотражающих материалов. Можно просто покрыть плоскость стены составом с идентичными свойствами.

Правильная разметка радиаторов отопления с кронштейнами

Секционный принцип выбора устройств отопления позволяет точно определить количество секций, которые необходимы для обогрева помещений с конкретными техническими условиями.

Схема подключения отопления.

По правилам установки 1 м² площади нагревательной поверхности радиатора оснащается 1 кронштейном.

Итак, вот что необходимо сделать:

• с учетом вышеприведенных правил делается разметка точек установки кронштейнов;
• перед высверливанием отверстий необходимо все расстояния еще раз проверить;
• в высверленные отверстия вставляют дюбели, в которые затем вкручивают крепления.

Если разметка была выполнена правильно, радиатор плотно ляжет на все монтированные опоры, очень прочно опираясь на каждую. Последующая установка радиатора своими руками содержится в подключении устройства к системе коммуникаций.

Установка и подключение радиатора отопления.

Список необходимых приборов и материалов:

• ключи с размерами, которые позволяют с точностью соблюсти динамометрический момент;
• герметик;
• пакля, пропитанная масляной краской или с уплотнительной лентой;
• байпас;
• переходники;
• муфты;
• ниппели;
• уголки;
• запорные вентили;
• сгоны с резьбой, соответствующей размерам радиатора и труб;
• втулка;
• кран Маевского;
• насос;
• уровень.

Вернуться к оглавлению

Схемы подключения радиаторов отопления.

Перед началом работ нужно сделать полное перекрытие отопительного контура, затем слить из системы воду, тщательно удалить остатки которой может помочь насос. Качественно проверяют при помощи уровня навешенный на опоры радиатор по горизонтали и по вертикали.

Из прибора необходимо выкрутить все заглушки. Подключают оборудованный вентилем байпас, который требуется только для однотрубного контура. Для подсоединения к двухтрубному контуру байпас не требуется, для соединения используют только сгон с подсоединенным к нему вентилем. При помощи сгонов с резьбой подключают радиатор к системе, для герметизации стыков используют паклю либо иной уплотнитель.

Установка завершена, но потребуется еще правильная опрессовка. Чтобы ее осуществить, нужно будет вызвать сантехника. И покупать аппарат ради установки нескольких батарей нет смысла. Как правильно установить чугунную батарею?

Монтажная схема радиаторов отопления.

Не радующий изяществом материал достаточно долго сохраняет тепло и постепенно передает его в обогреваемое пространство. Для желающих узнать, как правильно делается установка радиатора отопления, который выполнен из теплоемкого чугуна, здесь описаны специфические особенности конструкции прибора и его установки:

• радиатор из чугуна перед монтажом необходимо развинтить, отрегулировать ниппели, а потом заново собрать радиатор. Разборка производится на верстаке при помощи пары радиаторных ключей, которые вставляются в ниппельные отверстия. В целях увеличения приложенной силы и для фиксирования в ушко ключа, который предназначен для отвинчивания нижнего ниппеля, вставляется ломик. В целях избежания перекоса оба ниппеля, которые расположены сверху и снизу, развинчиваются одновременно. Работу будет удобнее делать вдвоем. При развинчивании чугунного радиатора необходимо обратить внимание на направление резьбы. На разных сторонах радиатора из чугуна резьба имеет противоположное направление. Далее снимают секцию;
• по аналогии необходимо свинтить все секции, а потом в строго обратной последовательности нужно правильно сгруппировать их в единый прибор с необходимым количеством секций для обогрева помещения. Собранная батарея опрессовывается, при обнаружении течи регулируют в проблемном месте ниппель;
• настенные радиаторы из чугуна фиксируют на кирпичных и пенобетонных стенах. Древесные стены не выдерживают веса, поэтому собственнику дома из дерева необходимо будет поставить батареи со специальными напольными подставками-опорами. Но и на стены необходимо установить поддерживающие крепления;
• поскольку в частных домах отопление в основном однотрубное, то необходимо производить монтаж байпаса. В схеме подключения нужно устанавливать кран Маевского и соответствующую запорную арматуру;
• подсоединение к трубопроводу выполняется при помощи сгонов с резьбой. В деревянных постройках лучше сварочным аппаратом не пользоваться.

В технологии установки нет ни одного особо трудного момента. Если четко соблюдать последовательность, знать правила, изучить информацию о том, как правильно установить радиатор отопления, то можно смело приступать к делу с руками, которые уверенно держат радиаторные, динамометрические ключи и другие инструменты. Но для достижения успеха мало одной только уверенности. Обязательно будет помогать доскональное соблюдение правил установки и формирование безупречной герметичности, которая гарантирует полное отсутствие протечек.

1poteply.ru

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Процесс монтажа

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

• Собрать набор инструментов;
• Сделать замеры и расчеты;
• Изучить возможности и правила подключения;
• Иметь желание и время.

Набор инструментов

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Читайте также о том, как правильно выполнить замену батарей отопления.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

• Диагональная. В большинстве случаев применяется  при подключении многосекционных отопительных приборов. Отличительной чертой является п

www.teplo-ltd.ru

Монтаж радиаторов отопления своими руками

Устройство радиаторного отопления при помощи квалифицированных специалистов хоть и отличное решение, но чаще вызывает несогласие, причиной того становится высокая стоимость услуг. А ведь сам вид работ не требует каких-то особых навыков. И как же поступить, если ремонтные работы в самом разгаре, а фирма, устанавливающая радиаторы отопления назвала, мягко говоря, непосильную сумму? Единственный выход – взяться за эту работу самому.
Установка радиаторов – это вид работы, к которому нужно подходить основательно, правильное выполнение под силу вовсе не каждому. В крайнем случае, необходимо как можно тщательнее изучить весь проходящий процесс. Обычно, при дилетантском подходе к данному виду работ, в итоге можно получить не совсем удовлетворительный итог, со всеми вытекающими аварийными последствиями.
Перед началом работ нужно определиться с выбором радиаторов для отопления, а также рассчитать необходимое число секций, Эти условия будут необходимы для гарантии хорошего отопления помещения.
Для определения необходимого числа секций радиатора, учитываются некоторые обязательные условия:

• Этаж проживания, тип дома, верхняя или нижняя подача теплоносителя
• Теплоотдача в первой секции радиатора.

Что понадобиться для установки радиаторов отопления?

• Быть осведомленным о способах подключения отопительных радиаторов
• Изучить правила их подключения
• Снять все замеры и вычислить расчеты
• Иметь весь нужный инструмент
• Ну и, конечно же, иметь опыт и достаточно свободного времени, и тогда все обязательно получится.

Устанавливая в квартире радиаторы отопления, для наибольшей их теплоотдачи, следует обеспечить оптимальное расстояние до батареи. За минимальные значения можно взять:

• от пола расстояние должно быть не менее 10-12 сантиметров. При этом обеспечится эффективный теплообмен и удобство при уборке полов.
• расстояние от стены до радиатора равно 2-5 сантиметра. При несоблюдении этой величины обогреваться будет стена, а не комнатный воздух.
• расстояние от подоконника до радиатора должно быть не менее 8-10 сантиметров. Иначе повышается риск нарушить теплообмен, исходящий от батареи.

Общие правила самостоятельной установки батарей

Что касается именно установки отопительной системы своими руками, то тут, на самом деле, без обладания определенными навыками и наличия специального оборудования можно вполне обойтись. Проблемы лишь могут возникнуть со стороны самих радиаторов, в остальном же все решаемо. Например, монтировать алюминиевую систему отопления, без какого- либо специального оборудования вполне легко, а что касается тяжелых, чугунных, то тут, как правило, придется попотеть. Естественно, при работе с чугунными радиаторами понадобится работа сваркой.

Устанавливать или заменять отопительные системы следует, опираясь на их эксплуатационные характеристики:

• Противостояние и устойчивость относительно агрессивной среды
• Износоустойчивость
• Высокая прочность
• Небольшие затраты

Рекомендация! Именно от верного определения всех вышеперечисленных параметров напрямую будет зависеть срок эксплуатации отопительных радиаторов.

Разводка при радиаторном отоплении

• Одностороннее боковое. Данным тип подключения является самым востребованным, а значит и распространенным. Подключение производится подсоединением к подходящей трубе и верхнему патрубку, а отводящую подключают к нижнему. Данным вид обладает максимальной теплоотдачей. Если подачу горячей воды осуществлять по нижнему патрубку, то мощность от этого упадет на 7%. При устройстве односторонней боковой системы при монтаже многосекционного теплового радиатора, в случае не достаточной теплоотдачи, необходимо будет установить дополнительный удлинитель в протоке воды.
• Нижний тип отопительной системы используют в двух случаях: когда системы обогрева решено установить в полу или под плинтусами. Этот способ с эстетической стороны самый оптимальный и является превосходным решением при скрытом отоплении. Оба патрубка расположены внизу и направлены в пол.
• Диагональное подключение обычно применяют при устройстве многосекционных радиаторов (12 секций и более). Принцип обвязки радиаторов основывается на трубе, которая подводит горячую воду и соединяется с верхним патрубком с одной стороны батареи. Обработка при этом выводится уже с обратной стороны.
• При последовательном тепловом подключении теплоотдача приходит в движение под давлением, которое образуется внутри радиаторов. Для удаления из секций лишнего воздуха принято устанавливать кран Маевского. Недостатком такого подключения является сложность его замены, ремонта в случае аварийной ситуации, когда потребуется полное отключение отопительной системы.
• Параллельное подключение устраивается через разводку, которая пропускает теплоноситель через встроенный теплопровод. Аналогичным образом устраивается и теплоотвод. Устройство кранов на входе и выходе обеспечивает удобство в случае необходимости ремонта радиаторов, при этом, не снимая их. Недостатком можно назвать недостаточность прогревания из-за низкого давления в системе отопления.

Необходимо, при самостоятельной установке радиаторов, понимать, что современные отопительные радиаторы производят из инновационных материалов, которые могут монтировать практически на любой необходимой поверхности, будь то бетонная стена или же гипсокартон. Но цена подобных отопительных систем чаще всего довольно высока.

Немаловажным при монтаже также являются такие моменты как расстояние батареи от стены и над полом. Согласно установленным стандартам безопасности установки, эти размеры должны быть не менее 5 сантиметров. Именно расстояние в 5 сантиметров должно быть между стеной и батареей для лучшей циркуляции воздуха между ними.
Если раньше радиаторы отопления самостоятельно не устанавливались и навыков в данной работе практически не имеется – ничего страшного. Для этого вовсе не обязательно записываться на слесарные курсы. Будет вполне достаточно воспользоваться интернет ресурсами и просто просмотреть несколько обучающих видео. Обычно в подобных видео профессионалы очень подробно описывают порядок работ при установке отопительных радиаторов, делятся своими навыками и полезными советами. Для наглядного примера обязательно будут показаны подходящие фото. А самое главное, для правильного монтажа радиаторов обязательно понадобится схема по установке.



Список инструментов, необходимых при монтаже отопительного радиатора

Безусловно, у профессионалов имеются все необходимое для проведения работ. А вот в случае, когда ранее ничего общего с заменой радиаторов не было, всех нужных инструментов дома может не оказаться, поэтому что-то придется прикупить, а что-то одолжить у соседей или знакомых. Для этого потребуется:

1. пассатижи
2. шуруповерт
3. дрель
4. сверло, победитовый наконечник
5. уровень.

Плюс ко всему, во время приобретения радиатора нужно будет позаботиться о том, чтобы все его элементы были в комплекте и уже собраны, так как для самостоятельной сборки радиатора понадобится специальный ключ, а в этом случае можно сэкономить и деньги и свое время.

Расчеты перед установкой отопительной системы

Для того, чтобы установленный радиатор создавал тепло и выглядел в помещении эстетично, выполняются некоторые расчеты, при выполнении которых станет понятно какое количество секций потребуется для того или иного помещения.
Формула расчета более чем проса и подходит для любого помещения и типа радиатора. Для этого на 1 квадратный метр помещения понадобится 1Квт мощности радиатора. Величина мощности, увеличенная на коэффициент запаса, равный 1,3, который сбалансирует получаемую величину, к примеру, если в помещении имеются две наружные стены и два больших оконных проема.
Конечно обогрев комнаты в панельном доме, угловую квартиру или коттедж – огромная разница, поэтому количество секций и тип выбранного радиатора побираются индивидуально, опираясь на технические характеристики обогреваемой системы и условия в помещении.

Установка радиаторов своими  руками. Порядок работ

Итак, нужный радиатор куплен, необходимое число секций рассчитано, инструмент подобран. Далее можно приступать к непосредственной установке радиатора, то есть к самому главному.

• Правильная паковка гаек, установка крана Маевского, заглушка, американки.
• Далее можно приступать к демонтажу старой батареи, ее полному удалению.
• После того как радиатор пакован, устанавливается на стену. При установке отопительного радиатора на сварке, будет достаточно использовать всего два верхних крепежа. При работе же с полипропиленовыми трубами и фитингами, придется использовать как минимум 3-4 крепежа. Если радиатор шести секционный, о два крепежа устанавливаются сверху и один снизу. Если же секций более шести, то разумнее всего будет выполнить три крепежа сверху и два снизу.
• Теперь самое время воспользоваться уровнем и ровно выставить радиатор.
• Высчитать места, в которых будет соединяться пластик с железным стояком.
• Нарезать резьбу на стояках отопления.
• Проверка о прессовки. Убедиться в ее качественной установке и герметичности.
• Убедиться, что все выполнено, верно, и качественно.

Установка радиаторов отопления. Примеры

Подключение стального радиатора с левой стороны. В первую очередь накручиваются переходные муфты, при этом высчитывая, на сколько оборотов они были закручены. Обычно в таких муфтах около семи витков внутренней резьбы. Затем произвести намотку льна. Не стоит в таких случаях пользоваться фум лентой. Лучше всего промазать места навинчивания паковочной пастой и накрутить муфты. Для эстетичного вида профессионалы советуют подрезать трубу на 3-4 сантиметра выше с подачи, затем нарезать резьбу.

Алгоритм спайки. Схема

• В самом начале паяется перемычка, от крана к тройнику. Здесь следует быть очень внимательными и не прогадать с размером соосности, к примеру, если на устанавливаемом радиаторе сооснось равна 50 сантиметрам по центру отверстий, о и на перемычке между тройниками должно быть подобное расстояние.
• Затем производится запайка перемычки со стороны стояка отопления.
• Накручиваются переходные муфты на краны, в случае, когда на кранах внутренняя резьба, то муфты покупаются с наружной резьбой, или наоборот.
• Подгоняется размер трубы и впаивается в муфты.

По окончанию всех работ по установке отопительного радиатора нужно будет обязательно произвести пробный запуск и убедиться в слаженности и безаварийности новой отопительной системы.

Полезные советы

Для того, чтобы не снижать теплоотдачу радиатора не нужно его закрывать какими-либо декоративными решетками, заставлять мебелью или шторами в пол.
Перед покупкой батарей необходимо не забывать о том, что централизованная подача тепла в квартирах по односхемной трубе равняется в среднем 105С. А давление многоэтажного дома длительное время равняется 10 атмосфер.
Дополнительно система отопления может подвергаться гидравлическим ударам при запуске насосного устройства в отопительный сезон. Поэтому для многоэтажных домов оптимальнее всего устанавливать биметаллические радиаторы с рабочим давлением, равным не менее 16 атмосфер. А панельные стальные радиаторы отопления чаще всего использует для монтажа в загородных домах, больших коттеджах.
Фактическая тепловая мощность может быть несколько ниже, указанной производителем. Теплоотдача будет в основном зависеть от мощности теплоносителя и схемы подключения отопительной системы. Поэтому при приобретении ого или другого отопительного радиатора необходимо помнить о таких немаловажных нюансах, как сниженная теплоотдача теплового радиатора.

superarch.ru

Как правильно установить радиатор отопления

Без системы отопления в российском климате не может эксплуатироваться ни одно загородное здание. Помимо установки котла и магистралей, при ее сборке следует правильно смонтировать радиаторы. В этой статье я постараюсь как можно доступнее объяснить вам, как именно делается эта работа.

Необходимые инструменты и материалы

Чтобы выполнить установку радиаторов отопления прежде всего нужно будет запастись некоторыми комплектующими и подготовить необходимые инструменты.

Оборудование и комплектующие	Параметры	Назначение
Четыре кронштейна	Обычно идут в комплекте с самим радиатором	Крепление батареи к стене
Четыре гайки	Пластик, с паранитовым кольцом
Кран Маевского		Спуск воздуха из радиатора при заполнении системы теплоносителем
Два крана	Полипропиленовых, с американкой	Регулировка подачи и отвода воды
Два уголка	Полипропиленовых	Подключение кранов к трубопроводу
Паста, подмотка		Герметизация отвода и подачи
Заглушка



Из инструментов подготовьте дрель, нивелир (или уровень), рулетку, разводной ключ, утюг для пайки полипропилена.

Крепление радиатора к стене

Итак, приступаем к установке радиаторов отопления своими руками. Отметьте на стене точку крепления одного из кронштейнов (нижнего). Измерьте батарею и отметьте вторую нижнюю точку. При этом пользуйтесь уровнем. Далее по угольнику прочертите от найденных точек линии вверх. Измерьте радиатор по вертикали и отметьте на линиях точки крепления верхних кронштейнов. Проверьте точность выполнения работы уровнем и угольником.

Важно: Помимо всего прочего, нужно знать, как правильно установить приобретенный радиатор отопления на стену в плане его месторасположения. Монтировать его в частном доме следует таким образом, чтобы от его нижнего края до пола было не менее 10см. От стены он должен отстоять примерно на 5см. До подоконника от батареи также должно оставаться расстояние не менее, чем в 10см.

Далее прикрутите каждый кронштейн к стене четырьмя саморезами. Повесьте на них радиатор.

Подключение батареи к трубопроводу

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

После того как радиатор будет закреплен на стене и выровнен, следует подсоединить к нему все комплектующие:

• Накрутите на все четыре выходных патрубка пластиковые гайки с паранитовыми кольцами.
• Затем в одну из верхних гаек (в зависимости от расположения магистралей справа или слева) прикрутите полипропиленовый кран с американками. Второй закрепите на противоположной стороне снизу. Предварительно на обоих кранах сделайте подмотку льном (по часовой стрелке) и пропитайте его пастой.
• Напротив подающего крана с другой стороны радиатора, сверху прикрутите кран Маевского. На оставшуюся внизу гайку наденьте заглушку.

Далее к каждому крану через трубку-переходник приварите по уголку. К ним таким же способом присоедините трубы магистралей.

Совет: Радиаторы отопления продаются проклеенными прозрачной пленкой. Снимать ее до окончания работ не следует. Она предохранит поверхность батареи от сколов и царапин, которые могут появиться в процессе установки.

Другие способы монтажа радиаторов

Итак, теперь вам известно, как правильно установить ваш новенький радиатор отопления самостоятельно. Рассмотренный выше метод присоединения батареи к магистралям в частном доме используется очень часто и называется диагональным. Кроме него существует еще два способа:

1. Боковой. В этом случае и подача и обратка подключаются к радиатору с одной стороны. С противоположной вверху ставится кран Маевского, внизу – заглушка.
2. Нижний. При этом обе трубы и подающая и обратная подсоединяются снизу по обеим сторонам радиатора.

Как видите, процедура установки радиатора не сложна. Если вы проживаете в частном доме, можно попробовать сделать сборку самостоятельно. Тем же, кто собрался менять батареи в городской квартире, советую все же лучше обратить в ЖЭК. Любая ошибка в этом случае может привести к крайне неприятным для вас и для соседей снизу последствиям.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

postroju-dom.ru
