Как поставить солнечную батарею в квартире – Солнечные батареи для квартиры на балконе: установка своими руками

Содержание

Солнечные батареи для квартиры

Наверное, в мире не найдется человека, который не хотел бы сократить расходы на электроэнергию или вовсе избавиться от них. Сегодня это возможно благодаря альтернативному источнику электроэнергии — солнечным панелям. Многие слышали об использовании этого устройства в промышленности, но установка солнечных батарей в квартире тоже возможна.

Где установить СБ

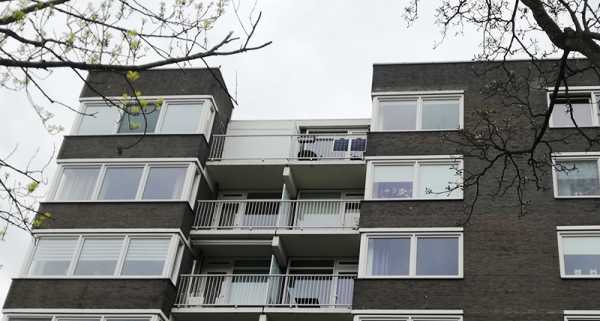

Самое первое, что приходит в голову — это балкон. Но здесь необходимо соблюдение следующих условий:

балкон или лоджия должны выходить на солнечную сторону;
на балкон должна быть проведена система отопления или же он должен быть отделан сберегающими тепломатериалами по всему периметру.

Утепление необходимо потому, что низкие температуры отрицательно воздействуют на солнечную батарею. Из-за этого эффективность ее работы падает, и она работает с большими потерями энергии. Оборудовать отопление на балконе можно разными способами:

Установка системы «теплый пол».
Размещение тепловентилятора или обогревателя (масляного или инфракрасного).
Установка газового конвектора.
Перенос батарей центрального отопления на балкон. Это возможно только при наличии разрешения БТИ. Действие нужно согласовать с жильцами дома.

Самые подходящие способы утепления балкона в случае установки солнечной батареи — это те, где требуется использование электроэнергии. Таковыми являются установка электрического теплого пола, размещение обогревателя или электрического тепловентилятора. Водяной теплый пол при очень низких температурах может лопнуть и залить соседей, газовые и иные системы отопления требуют дополнительных затрат. Электрические же установки будут работать бесплатно, т.е. питаясь от солнечной батареи.

Также желательно наличие на балконе или лоджии энергосберегающего остекления и обшивки из утеплителей (пенопласт, дерево, рубероид, минеральная вата). Необходимо позаботиться о противопожарной безопасности и изолировать электрические приборы от легковоспламеняющихся материалов.

Уровень утепления балкона зависит от региона. В теплых южных регионах, где температура редко опускается ниже нуля, эти требования необязательны. Батареи устанавливаются как на полностью застекленных, так и не застекленных лоджиях и балконах.

Другие варианты размещения

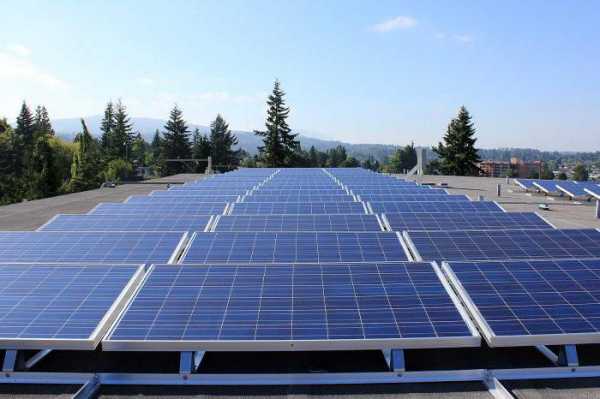

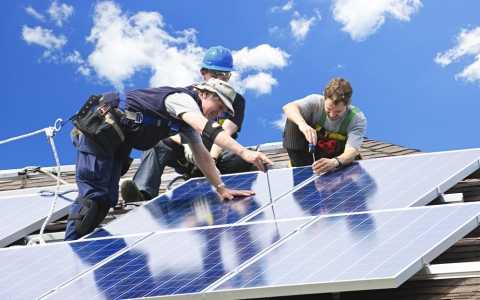

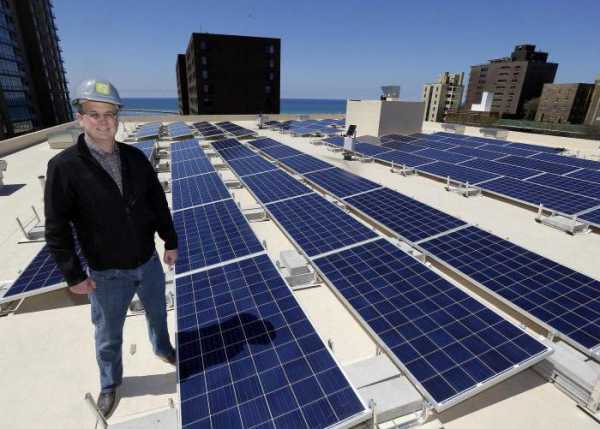

Жильцы верхних этажей могут установить солнечную батарею на крыше. В этом случае понадобится провести в квартиру кабель, соединяющий панель из фотоэлементов с контроллером или инвертором.

Солнечные батареи для квартиры изготавливаются в виде гибких тонких пленок. Это отличное решение для тех, кто не может похвастаться наличием балкона на солнечной стороне. Панель изготавливают из полупроводников (алюминий, аморфный кремний) и наклеивают на стекло, как обычную тонировку. Такое изделие нередко обладает большими габаритами.

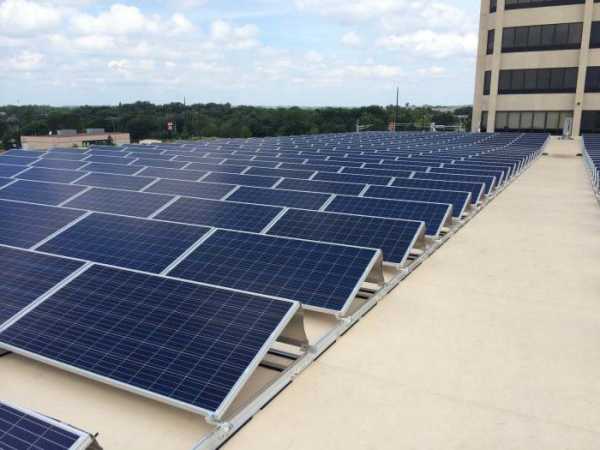

Еще один вариант — установка конструкции на многоквартирный дом. В этом случае потребуется участие всех жильцов и вложение значительной суммы денег.

Количество солнечных модулей в квартире

Сколько нужно солнечных батарей в квартире? Ответ на этот вопрос зависит от следующих факторов:

цель установки;
количество комнат и электроприборов.

Если целью является желание иметь резервный источник электроэнергии — то достаточного одного электрического модуля. То же самое касается случая, когда предполагается комбинированный вариант — т.е. освещение комнат осуществляется стандартным способом, а бытовые приборы подключены к системе солнечной батареи.

Если цель — полностью перейти на альтернативный источник питания, то здесь нужно высчитать количество электроэнергии, используемой за сутки. Например, в месяц расходуется 200 кВт. Следовательно, в день тратится примерно 6,5 кВт. Значит, следует искать батареи с соответствующей выработкой. Желательно разместить несколько батарей — одну на балконе, еще пару штук на окнах. Так снижается нагрузка, которую получает каждое устройство, что снижает вероятность выхода из строя всей системы. А еще так удобней подключать приборы.

Устройство батареи

Главный элемент — это сама батарея. Она состоит из фотоэлементов, которые генерируют электроэнергию под воздействием лучей солнца. Количество получаемой энергии зависит не только от площади модуля, но и от материалов, из которых изготовлены фотоэлементы:

Поликристаллы кремния. Самый продуктивный вариант. Поверхность имеет синий цвет. Ценовая категория — средняя, установка простая.
Монокристаллы кремния. Выполнены в форме треугольника, что усложняет установку. Из-за этого падает эффективность работы. Стоят дорого.
Аморфный кремний. Самый дешевый и наименее эффективный вариант. Подходит лишь в том случае, если батарея нужна как дополнительный источник электроэнергии.
Теллурид кремния. Из него делают тонкопленочные батареи.

GIGS. Тоже материал для изготовления пленочных панелей, но с большим, чем у кремния, КПД.

По размерам солнечные модули различаются. На балконе легко помещается 2-4 экземпляра с габаритными показателями 54*62 см с толщиной в 3 см и весом в 4 кг.

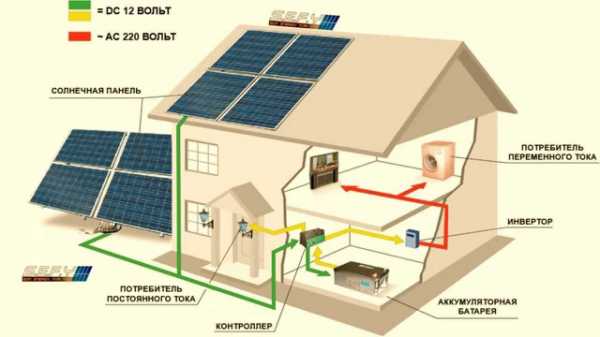

К батарее прилагается дополнительное оборудование для хранения электроэнергии и подключения к сети. Панель подключена к контроллеру, контроллер — к аккумулятору и бытовым приборам. Контроллер регулирует напряжение и уровень тока, тем самым предохраняя разрядки или перезаряд установки. Аккумулятор накапливает энергию, выступая в качестве резервуара хранения. Для полного комплекта нужен инвертор — устройство, которое преобразует постоянный ток в переменный. Его можно подключить к розетке.

Поскольку электроэнергия накапливается в аккумуляторе, доступ к ней возможен в любое время, а не только при солнечной погоде. Уход за установкой прост — достаточно не допускать накопления на поверхности устройств пыли и вовремя очищать от грязи.

Монтаж и подключение

Как подключить солнечную батарею в квартире? Сначала необходимо провести монтаж панели на балконе. Для этого нужен алюминиевый уголок, из которого будет сварена рама. Параметры ее размеров на 5-10 мм превышают аналогичные показатели размеров стекла. Затем напаивают фотоэлементы. Очищается и обезжиривается стекло. Стекло помещается в раму и фиксируется в ней. Фотоэлементы закрепляются на стеклянной поверхности. Все зазоры заполняются герметиком. С обратной стороны наносится покрытие из алюминиевого лака. Каркас фиксируется на несущих конструкциях постройки.

Тонкопленочные панели крепятся так же, как и тонировка для окон. Дополнительное оборудование размещается на балконе или в квартире т.аким образом, чтобы оно не мешало передвижению и не было случайно задето. К электроприборам и сети система подключается через контроллер или инвертор.

altenergiya.ru

Солнечная батарея на балконе, опыт использования / Habr

Привет Geektimes. Данная статья является продолжением предыдущей части, про туристическое зарядное устройство «Anker Solar 21Вт». Идея использования солнечной батареи для зарядки разных гаджетов мне показалась весьма перспективной, но конечно, 21Вт в качестве универсальной зарядки мало — хочется иметь возможность заряда не только в солнечную погоду, а для этого нужен запас по мощности. Поэтому были куплены полноценные солнечные панели и начаты эксперименты с ними.

Что из этого получилось, подробности под катом.

Железо

1. Солнечная панель

Тут есть разные варианты, но на балконе основным ограничением является наличие свободного места. Для понимания порядка цен, батарея на 50Вт стоит примерно 5000руб и выглядит так:

Размеры панели в мм — 540x620x30, вес 4кг.

Балконы по размеру бывают разные, исходя из габаритов панелей, вполне без проблем можно поместить 2 или 4 штуки, больше уже не влезет. Для теста было куплено 2 панели по 50Вт. Такая батарея дает около 18В под нагрузкой или 24В без нее, значит при использовании 2х батарей нужно рассчитывать на суммарное напряжение до 50В (к примеру многие dc-dc преобразователи штатно работают до 30В). Можно соединить батареи и параллельно, но тогда потери из-за длины проводов будут чуть выше.

2. Контроллер

Здесь есть 2 варианта:

— Солнечные панели + контроллер + аккумулятор

Это классическая конструкция: контроллер заряжает аккумулятор когда есть солнце, пользователь когда ему надо, эту энергию использует.

Преимуществ у данной системы несколько:

— энергией можно пользоваться когда угодно, а не только когда светло,
— возможность подключения инвертора и получения на выходе 220В,
— как бонус, резервный источник в доме на случай отключения электричества.

Недостаток один: использование аккумулятора большой емкости в корне убивает экологичность идеи данного мероприятия. Число циклов заряда/разряда аккумуляторов ограничено, они не любят переразряд, к тому же и аккумуляторы и контроллеры довольно-таки дорогие. Цена контроллера составляет от 1000р за самую дешевую ШИМ-версию, до 10000-20000р за более дорогую (и эффективную) версию с поддержкой MPPT (что такое MPPT можно почитать здесь). Цена аккумулятора составляет от 5000р за обычный гелевый аккумулятор на 40-50А*ч, некоторые используют батареи LiFePo4, они разумеется дороже.

— Grid-tie инвертер

Эта технология наиболее перспективна на данный момент.

Суть в том, что конвертор преобразует и отдает энергию сразу в домашнюю электросеть. При этом потребляемая от общей сети энергия уменьшается, домовой электросчетчик фиксирует меньшие показания.

В идеале, если солнечные панели дают достаточно энергии для всех потребителей, значение на электросчетчике вообще не будет расти. А если потребление квартиры/дома меньше, чем выработка солнечных панелей, то счетчик будет фиксировать «экспорт» энергии, что должно учитываться компанией-поставщиком электричества. В России правда такая схема пока не работает — более того, большинство старых электросчетчиков считают энергию «по модулю», т.е. за отдаваемую энергию еще и придется платить. Вроде в 2017 году вопросы микрогенерации на законном уровне обещали начать решать. Но впрочем для панелей на балконе все это имеет лишь теоретический интерес — их выработка слишком мала.

Цена grid-tie инвертора составляет от 100$, в зависимости от мощности. Отдельно стоит отметить микроинветоры — они ставятся прямо на батарею, и отдают сразу сетевое напряжение, однако рекомендуемая мощность панелей составляет не менее 200Вт. Инвертор крепится прямо на задней стенке солнечной панели, это позволяет соединять их так:

Но для балкона это разумеется, неактуально.

Тестирование

Первым делом было интересно выяснить, какую реальную мощность можно получить с солнечных панелей. Для этого за 15$ была куплена плата АЦП ADS1115 для Raspberry Pi:

Использовать ее просто, входное напряжение делится делителем и подается на аналоговый вход, на выходе имеем цифровые значения. Исходники для работы с АЦП можно взять здесь. Также был куплен датчик тока ACS712, датчик напряжения был сделан из кучки резисторов (дома нашлись только одного номинала). В качестве нагрузки была установлена обычная лампочка на 100Вт. Разумеется, от 48 вольт она не горела (лампочка расчитана на 220В), а лишь еле-еле светилась. Сопротивление спирали составляет 42 Ома, что по напряжению позволяет примерно оценить мощность (хотя у лампы накаливания сопротивление нелинейно, но для грубой прикидки сойдет).

Первая тестовая версия выглядела так:

Технофетишистам не смотреть!

Исходник был допилен, чтобы данные и текущее время сохранялись в CSV, также на Raspberry Pi был запущен web-сервер, чтобы скачивать файлы по локальной сети.

Результаты за обычный вполне ясный день с переменной облачностью выглядят так:

Видно что пик напряжения приходится на раннее утро, что есть следствие неправильной установки панелей — в идеале они не должны стоять вертикально.

А вот так выглядит «провал» в день, когда набежали тучи, и пошел дождь:

Учитывая напряжение в 44В и сопротивление нити накала лампы в 42Ома, можно грубо прикинуть (нелинейность сопротивления лампы игнорируем), что в лучшем случае получаемая мощность P = U*U/R = 46Вт. Увы, КПД 100-ваттной панели при вертикальной установке не очень хорош — солнечные лучи падают на панель не под прямым углом. В худшем случае (пасмурно, дождь) мощность падает даже до 10Вт. Зимой и летом суммарная получаемая энергия также будет отличаться.

Опыт с отдачей энергии напрямую в сеть оказался неудачным: 500-ваттный инвертер от 45 ватт просто не заработал. В принципе это было ожидаемо, так что инвертор оставлен на будущее ~~до переезда на место с балконом побольше~~.

В итоге, учитывая решение отказаться от буферных аккумуляторов, единственным рабочим вариантом оказалось использование dc-dc конверторов напрямую: к примеру вот такой конвертер может заряжать любые USB-девайсы, на его выходе уже есть и USB-разъем:

Есть модели чуть подороже, они имеют больший максимальный ток и большее число USB-разъемов:

Есть мысль также найти dc-dc-конвертер для зарядки ноутбука, их выбор на eBay весьма велик.

Заключение

Данная система имеет экспериментальный характер, но в целом можно сказать что оно работает. Как видно по графику, примерно с 7 утра и до 17 вечера отдаваемая панелями мощность более 30Вт, что в принципе не так уж плохо. В совсем пасмурную погоду результаты разумеется хуже.

Об экономической целесообразности речи разумеется не идет — при выработке 40Вт*ч по 7 часов, за неделю будет выработано 2КВт*ч. Окупаемость в ценах своего региона каждый может прикинуть самостоятельно. Вопрос разумеется не в цене, а в получении опыта, что всегда интересно.

Но куда девать энергию, вопрос пока открытый. Использовать 40Вт для зарядки USB-устройств это чересчур избыточно. На eBay есть grid tie инверторы на 300Вт с рабочим напряжением 10.5-28В, однако отзывов по ним мало, а тратить 100$ на тест не хочется. Если подходящее решение так и не найдется, можно считать что одна 50-ваттная панель является оптимумом для балкона — ею можно заряжать разные гаджеты, избыточность в этом случае минимальна.

По крайней мере, уже сейчас все домашние цифровые устройства (телефоны, планшет) переведены на «зеленую энергию» без особых хлопот. Есть мысль все-таки рассмотреть использование буферного LiFePo4 аккумулятора — но вопрос выбора и аккумулятора и контроллера пока открыт.

В дополнение: как подсказали в комментариях, можно использовать свинцовый аккумулятор, например автомобильный. Да, это действительно дешевый и работающий вариант, со 100-ваттной панелью будет достаточно примерно такого контроллера, ценой всего 10-20$ на eBay:

Фото

Гуглить по словам PWM Solar Charger.

Но это решение не совсем экологичное и не совсем интересное, поэтому в плане изучения технологий я его не рассматриваю. А если кому-то надо например, запитать видеокамеру на даче, то наверное вполне вариант.

Продолжение в следующей части. Краткую видео-версию также можно посмотреть в ролике на youtube.

PS: В комментарии просили выложить фото, в данный момент батареи выглядят так:

Фото

Такой размер панелей не мешает пользоваться балконом и в принципе не портит внешний вид. Также, как подсказали в комментариях, выгоднее покупать панели бОльшей мощности, оптимумом по цене являются панели на 150-200Вт, но их размещение чуть сложнее, и надо уже прикидывать габариты, поместится панель или нет. Также встает вопрос надежного крепежа.

habr.com

Солнечные батареи для квартиры: как установить?

В последнее время всё более популярными становятся возобновляемые альтернативные источники энергии, среди них следует выделить энергию солнца. Она хороша тем, что является неиссякаемой. Количество выделяемого солнцем тепла велико. Сегодня, когда новые технологии неустанно развиваются, этим природным даром стоит воспользоваться. Но для сбора и аккумулирования такой энергии нужно будет установить солнечные батареи для квартиры.

Место установки

Для того чтобы солнечные батареи работали с наибольшей эффективностью, необходимо принять во внимание особенности их расположения. Например, если батарея будет находиться в затененном месте, то она не сможет вырабатывать достаточное количество энергии для нормальной работы. В результате неправильной установки конструкция через некоторое время может и вовсе выйти из строя, не успев оправдать затраты на покупку.

Солнечные батареи для квартиры должны быть направлены в сторону солнца. Важно осуществить монтаж, чтобы поток солнечных лучей падал на фотоэлементы батареи большую часть дня. Если дом находится в северном полушарии, то лицевая поверхность устройства должна быть ориентирована на юг. Находясь в южном полушарии, вы должны установить батареи таким образом, чтобы они были обращены на север. Наклон тоже является довольно важным аспектом и зависит от географического положения. Как советуют специалисты, угол наклона должен быть равен широте, в которой он находится.

Дополнительные рекомендации по выбору места

Если дом не находится на экваторе, то коррекция угла должна быть осуществлена в зависимости от времени года. Важно обеспечить доступ к батареям. Изобретение является неприхотливым, но его лицевую поверхность со временем могут покрыть грязь и пыль, в зимнее время батарея может оказаться закрыта снегом. Если это произойдет, то аккумуляция энергии снизится. Для того чтобы решить проблему, основание конструкции необходимо регулярно очищать. Важно помнить, что слой снега на поверхности батареи может стать причиной прекращения выработки энергии, поэтому необходимо следить за состоянием этой части панелей.

Этапы установки

Солнечные батареи для квартиры вы можете установить самостоятельно. Важно определиться, где они будут располагаться, местом могут стать специальные фермы или крыша дома. Если вы остановитесь на последнем варианте, то предстоит установить профили и зафиксировать панели на болты. Использовать для этого рекомендуется крепёж, диаметр которого изменяется в пределах от 6 до 8 мм.

Если солнечные батареи для квартиры установить на профили, то это позволит зафиксировать их в неподвижном состоянии и сэкономит место на балконе. Когда монтаж осуществляется на наземных фермах, то следует для начала их приобрести. В качестве них обычно выступают алюминиевые профили, уголки или железные элементы, поставляющиеся в разборном виде.

Методика проведения работ

Для проведения работ помимо крепежа понадобятся ключи, размер которых зависят от параметров болтов. Для того чтобы произвести установку солнечных батарей в квартире, необходимо собрать фермы, а после выбрать место, руководствуясь советами, приведенными выше. Местом монтажа может стать крыша. Конструкция закрепляется на ней в отведенном месте, а после осуществляется установка панелей.

На заключительном этапе важно удостовериться в том, что батареи не смещаются даже при сильных порывах ветра. Как только вышеперечисленные этапы были осуществлены, можно переходить к подключению аккумуляторов к панелям. Первые из них будут подсоединены к контролерам или инверторам.

Особенности монтажа

Если вы решили установить солнечные батареи для квартиры в многоквартирном доме, то должны изучить нюансы монтажа. Какой бы тип установки вами ни был выбран, нужно следить за углом наклона. Важно учесть, что батареи при неправильном монтаже могут оказаться затенены друг другом. Если установить элементы на одной плоскости, то с помощью ферм можно сформировать несколько уровней. Важно учесть расстояние, чтобы исключить затенение.

Для того чтобы использовать имеющееся пространство более эффективно, следует комбинировать методики расположения батарей. Например, батареи, установленные на крыше, могут быть дополнены наземными системами. Важно помнить, что после установки солнечных батарей отказаться от услуг местных электросетей не получится, ведь в домах имеются энергоемкие устройства по типу телевизоров, утюгов, электрообогревателей, для работы которых заряда модулей окажется недостаточно. Поэтому перед тем как установить солнечные батареи в квартире, нужно подумать, окажется ли мероприятие экономически эффективным. После проведения всех расчетов необходимо приобрести основные части системы, а именно:

солнечные батареи;
аккумуляторы;
инверторы;
контроллер.

Советы специалиста

Как показывает практика, главной проблемой при установке батарей и аккумуляторов выступает выбор правильного места. Солнечные батареи большую часть дня должны находиться под воздействием солнечных лучей, в квартире таких мест очень мало, поэтому выбор невелик. Для этого можно использовать ближайшие к балкону стены и балконное остекление. Это верно, если монтаж на крыше осуществить нельзя.

Наиболее часто в последнее время батареи устанавливаются на стекла балкона, но это негативно влияет на естественное освещение в квартире. Некоторые потребители находят в таком выходе положительные моменты, которые связаны с задержкой ультрафиолета. Крепление в данном случае можно осуществить в балконную раму или на стекло.

Комплект солнечных батарей для квартиры может быть установлен по такой технологии, только если балкон находится на солнечной стороне, в противном случае монтаж не имеет смысла. Следующим важным моментом станет поиск места для расположения накапливающих элементов. Приобретая средний комплект для квартиры, вы должны обзавестись аккумуляторами в количестве от 20 до 30 штук. Для квартиры в панельном доме такая площадь довольно велика. Такое количество аккумуляторов разместить будет сложно.

Решить вопрос можно, расположив элементы в верхней части потолка балкона. Однако это место используется крайне редко. Для этого обычно сооружается полка, на которой располагаются все аккумуляторы, которые в данном случае не будут видны, кроме того, они не будут мешаться. Важно помнить о массе элементов, вес каждого может изменяться в пределах от 15 до 20 кг, поэтому полка должна быть надежной.

Что важно помнить

Необходимо уделить особое внимание утеплению полки. Это объясняется тем, что в холодное время емкость аккумуляторов может снижаться, если не защитить их от мороза. Для того чтобы батареи не работали впустую, утеплить их нужно качественно. Если установку альтернативных источников осуществить неправильно, то вы столкнетесь лишь с ненужными затратами. Поэтому следует пересмотреть свое мнение в отношении некоторых электроприборов.

Перед установкой батарей специалисты рекомендуют отказаться от мощных потребителей, заменив их на менее энергоемкие. Например, ноутбук или компьютер отлично заменят плазменные панели. Они не столь энергоемки и позволяют экономить киловатты. Обязательным условием станет применение энергосберегающих лампочек, а вот идеальным вариантом выступают светодиодные осветительные приборы.

Заключение

Солнечные батареи для квартиры на балконе можно установить самостоятельно. Для этого лучше всего подойдет лоджия, так как в ее пространстве можно разместить полки в области потолка. Дополнительно их следует утеплить тонкими теплоизоляционными материалами.

fb.ru

Солнечная энергия в многоквартирном доме

Содержание:

Рекомендации по правильной установке
Влияние солнечных источников на устройство быта
Экономическая обоснованность

Солнечные батареи успешно применяются многим людьми в своих частных домах. Переход на альтернативное энергоснабжение шаг ответственный и требует тщательной подготовки и просчетов эффективности и окупаемости. Но не всем повезло иметь частное жилище, а воспользоваться достижениями в современной альтернативной энергетике хотят достаточное количество жителей. Для тех, кто при отсутствии своего дома имеет непреодолимое желание использовать бесплатную энергию можно предложить установить солнечные батареи для квартиры.

Экономическая обоснованность

Солнечные батареи хорошо выручают в тех районах, где нет центрального электроснабжения или стоимость электричества достаточно высока. Применение подобных источников обоснованно в частных домах, так как они имеют значительную площадь для установки модулей. В многоквартирном доме, где существует ощутимый дефицит установочного пространства, солнечные батареи не принесут желаемого результата, в силу малой выходной мощности.

На сегодняшний день производительность световых панелей едва достигает 20-25%. Эта цифра получена в идеальных условиях, а квартира или балкон не является таковыми. К тому же, батареи в многоквартирном доме, как минимум, 40% времени будут находиться в тени, что значительно снизит эффективность всей установки, а повысит ее увеличением самих модулей не получиться из-за отсутствия свободного места.

Все эти особенности, в совокупности со стоимостью и сроками окупаемости солнечных панелей, подталкивают к вполне логичному выводу, что установка подобных источников питания в многоквартирном доме не целесообразна, и приведет скорее к значительным затратам и потере свободного места, нежели к ощутимой экономии на электроэнергии.

Подписаться на рассылку

Подписаться
ekobatarei.ru
Солнечные батареи для квартиры в многоэтажном доме: установка
«Солнечные батареи не могут работать для многоквартирных домов» – именно так думает большинство населения Украины. Но это утверждение совершенно не соответствует реальной ситуации. Да, действительно такой элемент гораздо легче внедрить в энергосистему загородного дома нежели квартиры в многоэтажном доме, но, тем не менее, это возможно. Если говорить об альтернативном источнике отопления, то важным оборудованием является отопительный насос.
Так же стоит учитывать, что в системе отопления и снабжения квартиры важную роль играет вентиляция с рекуперацией тепла, так как она помогает экономить и правильно наладить внутренние инженерные системы квартиры.
Какие типы систем устанавливаются с применением солнечных батарей можно подробно узнать из наших других статей статей.
Особенности реализации энергоснабжения для квартиры на базе солнечных фотомодулей

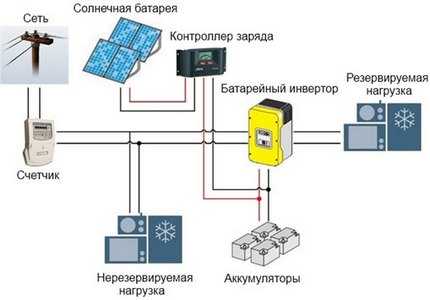

Для отдельно взятой квартиры в многоквартирном доме лучше всего рассматривать постройку именно гибридной системы.
Это связано с тем, что автономную систему нету смысла делать по причине наличия сети, а с сетевой могут возникнуть проблемы с документальным оформлением.
Особенностью применения такого рода систем в условиях городской квартиры являются повышенные требования к выбору банки аккумуляторных батарей и месту их установки. Обязательно нужно учитывать распределение веса по перекрытию.

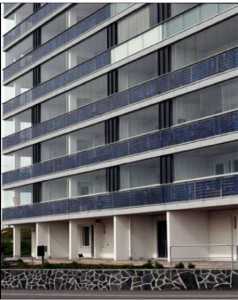

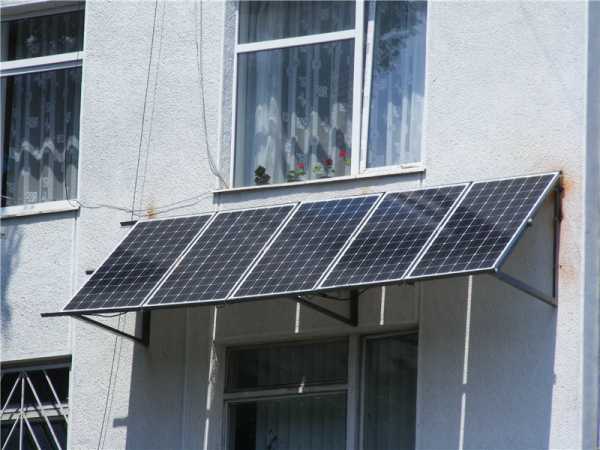

Чаще всего местом монтажа фотомодулей является стена или балкон. Обязательно в расчеты берется ориентация указанных плоскостей по сторонам света.
Стоимость комплекта для создания системы в многоквартирном доме будет немного выше, чем в частных домах. И составляет 1,7-1,9 $/Вт установленной мощности. Это связано с тем, что, чаще всего, не получается установить солнечные батареи строго на юг, а это уменьшает выработку системой энергии и влечет за собой установку большего количества панелей.
Также в многоквартирном доме более проблематичный монтаж связанный с промышленным альпинизмом и затрудненным подъемом оборудования. Не всегда получается разместить аккумуляторы в одной точке и это влечет за собой повышение стоимости системы.
Итог
Таким образом, исходя из вышеизложенных особенностей, делаем вывод, что установить солнечные батареи для энергоснабжения отдельной взятой квартиры многоэтажного дома возможно, но не просто. Основные сложности заключаются в грамотном проектировании и расчете системы, а также со сложным монтажом. Поэтом, чтобы правильно реализовать установку данной системы обращайтесь в специализированную проектно-монтажную организацию Альтер Эйр.
При окончательном выборе установки солнечных батарей, как альтернативного метода решения проблемы энергосбережения, необходимо быть готовым ко всем сложностям, морально, так и материально. И есть риск того, что при более детальном углублении вопроса, вы и вовсе можете отказаться от такого варианта.
Хотим заверить, что отчаиваться не стоит, и тем более отказываться от поисков возможностей энергосбережения у себя в квартире.
Специалисты Альтер Эйр, основываясь на многолетний практический опыт, рекомендуют ознакомиться с еще одним альтернативным решением вопроса, как тепловой насос.
Перед тем, как рассмотреть решение вопроса, предлагаем ознакомиться с нашим общим видео материалом по тепловым насосам, где указаны все виды устройств, их преимущества и реальные расчеты по экономии их использования.
Тепловой насос в квартире играет роль устройства, которое переводит ресурс теплоты с низкотемпературного уровня на более высокий. Для реализации такой установки у себя в квартире понадобится резервуар с водой, как минимум, 50 л., а также важно предусмотреть место для наружного блока насоса. Выглядит он также, как и наружный блок для кондиционера. Подводится две трубы: для подачи и обратного хода. Разводка направляется к радиаторам.
Сочетание теплового насоса в паре с теплым полом дают ощутимую энергоэффективность. И это видно не только по тому, как энергия образовывается, а и потому, как она расходуется – почти в 2 раза достигается экономия энергоресурсов в сравнении с привычной нам системой радиаторного отопления.
Бесспорно, можно назвать тепловой насос идеальным источником энергии для системы теплый пол. Ниже приведем модели тепловых насосов, которые больше всего подходят для реализации альтернативного решения по энергосбережению в квартире.
Индивидуальный расчет стоимости
Заказать звонок
Индивидуальный расчет стоимости
Заказать звонок
Индивидуальный расчет стоимости
Заказать звонок
Индивидуальный расчет стоимости
Заказать звонок
Индивидуальный расчет стоимости
Заказать звонок
Индивидуальный расчет стоимости
Заказать звонок
У нас собрано только лучшее оборудование, вложение в установку которого, несомненно оправдает ваши ожидания.
Представители немецкого производства тепловые насосы Viessmann. Стабильность и эффективность работы – это можно смело утверждать про них. Они заслужили доверие пользователей своим рациональным использованием энергии, высокой производительностью и слаженной работой всех внутренних элементов, так как производитель позаботился о каждой детали. Еще большим плюсом этих тепловых насоса стали компактные размеры внешнего блока. Что имеет огромное значение при установке его в квартире.
Наши последние работы

Чем примечательны тепловые насосы от немецкой компании Vaillant? Во-первых, отметим, что это производитель из Германии, значит, европейское качество уже гарантировано. Во-вторых, новейшие разработки в области энергосбережения воплощены в моделях тепловых насосов. Для тепловых насосов этого производителя характерны высокая производительность и тихая работа. Если вы еще не задумывались об экономии энергии сейчас, то присмотритесь к тепловым насосам этой марки, они заслуживают вашего внимания.
Говоря о тепловых насосах, конечно, нельзя не отметить и устройства от японского бренда Daikin. Энергосберегающее оборудование, продуманное до мелочей. И если вы уже сталкивались с каким-либо климатическим оборудованием этой марки, то хорошо представляете уровень надежности и качество исполнения моделей. Тепловые насосы от Daikin компактные, бесшумные устройства, с высоким уровнем энергосбережения.
alterair.ua
Солнечные панели для квартиры
О целесообразности использования солнечных батарей для загородного дома в отсутствии центрального энергоснабжения и говорить не стоит. Такие системы полностью окупаемы и крайне экономичны, если сравнивать с генераторами, работающими на ископаемом топливе. А как же быть с квартирой? Насколько целесообразны солнечные панели для многоквартирных домов или отдельных квартир? Каковы особенности установки и эксплуатации подобных систем мы попробуем разобрать в этой статье.
Особенности установки и эксплуатации солнечных электростанций в многоквартирных домах
В последние годы стало крайне модно строить «Эко дома», в том числе многоэтажные комплексы с низким потреблением энергии, энергоэкономичным освещением на светодиодных лампах или геотермальном отоплении. Проснулся интерес людей и к солнечной энергии, как возобновляемому и бесконечному источнику электрической энергии. Солнечные электростанции столь часто стали встречаться в пригородах мегаполисов и новостных СМИ, что вероятно не осталось ни одного человека, который хоть краем уха не слышал об этой технологии. Но использование новой технологии в высотных, многоквартирных комплексах подчас таит в себе много ограничений:
пространство, возможное для установки солнечного массива, как правило, слишком мало в отношении к потреблению энергии на квадратный метр площади здания;

затенения от рядом стоящих зданий;

высокая первоначальная стоимость оборудования,

Все это делает невозможным внедрение солнечных систем в уже существующую инфраструктуру. Ведь обосновать каждому жителю многоквартирного дома стоимость внедрения новинки подчас невозможно. Поэтому на практике «солнечные дома» проектируют еще задолго до того, как они буду возведены, подбирая места расположения и инфраструктуру, наиболее удовлетворяющую требованиям систем энергообеспечения. На этапе проектирования инженеры продумают все нюансы, максимально снижая будущие энерго- затраты жильцов. Или солнечные панели устанавливают в домах для обеспечения общих нужд, таких как:
освещение подъездов и близлежащих территорий;

питание системы безопасности и связи;

бесперебойное энергоснабжение электрики котельных и прочие системы общего пользования.

Обосновать такие системы значительно проще, а затраты на их первоначальную установку, как правило ниже и окупаются быстрее, принося пользу каждому жильцу.
Третий вариант применения фотоэлектрических элементов в многоквартирных домах – индивидуальные системы резервного энергоснабжения, установленные жильцами отдельных квартир для собственных нужд. Как правило, проблемы, с которыми сталкиваются владельцы квартир, мечтающие о солнечных электростанциях, имеют самый широкий спектр:
невозможность установки системы на крыше здания по причине отказа управляющей компании;

отсутствие окон и соответственно прилегающих стен (иногда балконов) ориентированных на юг;

затенения от деревьев и близлежащих зданий, и как результат, ограниченные площади для размещения массива солнечных батарей;

запрет управляющих компаний на монтаж постороннего оборудования на фасад дома;

прочие ограничения по установке остальных компонентов оборудования.

Но, несмотря на длинный список ограничений, находчивые жильцы многоэтажных домов все же устанавливают резервные системы, лаконично вписывающиеся в дизайн высотных многоэтажек.
Нестандартный дизайн балкона или мини-электростанция в квартире?
Балкон, расположенный на юг и радиотехническое образование владельца этой квартиры предопределили будущее её жильцов. Теперь им не страшны временные отключения или перебои в электросети. А счета за свет будут мелькать меньшими цифрами. Ведь на балконе этой квартиры, вместо привычных ПВХ панелей — стоят солнечные батареи.
Четыре монокристаллические солнечные панели идеально вписались в каркас обычного балкона, заменив не функциональные его элементы. Ориентированные почти строго на юг, они не затенены рядом стоящими домами, и вырабатывают почти максимум возможной энергии. При этом батареи не нарушают общий дизайн здания, не бросаясь в глаза и лаконично сосуществуя с другими элементами дома.
Летом такая система вырабатывает 1.0 -1.5 кВтч в сутки и может обеспечивать энергией небольшой холодильник или энергосберегающее освещение квартиры. Зимой, когда инсоляция в значительной степени падает, система будет выполнять функцию «бесперебойника», при отключении сетевого электричества.
Вернуться к другим проектам…
www.helios-house.ru
Схемы монтажа и способы подключения солнечных батарей
Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?
Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая “зеленую энергию” в электричество, необходимое для питания бытового оборудования.
Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.
Содержание статьи:
Устройство солнечной батареи
Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.
Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

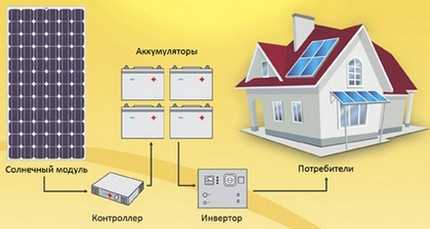

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи – контроллер и инвертор, а также подключенные к ним аккумуляторы
Основными конструктивными элементами системы выступают:
Солнечная батарея – преобразует солнечный свет в электрическую энергию.
Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
Контроллер заряда – следит за напряжением аккумуляторов.
Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
Комплект коннекторов стандарта МС4.
Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.
В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.
Где лучше установить панели?
Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.
Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги
Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:
на крыше загородного коттеджа;
на балконе многоквартирного дома;
на прилегающей к дому территории.
Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.
В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.
Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта
К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.
При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.
Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.
Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%
Существует несколько способов фиксации панелей:
посредством задействования прижимных фиксаторов;
путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.
Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.
Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.
Варианты соединения гелиобатарей
Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.
Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:
параллельная;
последовательная;
смешанная.

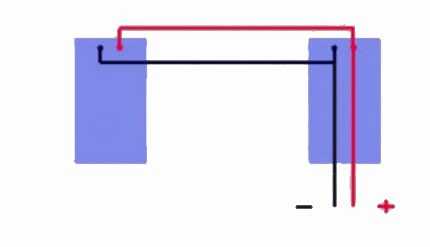

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.
При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт
Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна . Принципы расчета количества приведены в рекомендуемой нами статье.
Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.
Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.
При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников
Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.
Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.
При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач
Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.
Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих , а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.
Схема сборки солнечной электросистемы
Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм². Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.
В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.
Конец каждого провода соединен с разъемом стандарта МС4 посредством пайки или обжима, благодаря чему обеспечивается герметичное соединение
Независимо от выбранной схемы перед в обязательном порядке необходимо проверить правильность электромонтажа.
При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств. Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора.
Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.
Схема подключения панелей к аккумулятору, инвертору и контроллеру имеет простое исполнение, а потому особых сложностей в подключении не вызывает
Чтобы избежать поломки , при подключении элементов системы важно соблюдать последовательность.
Монтажные работы выполняют в несколько этапов:
Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
К разъемам контроллера подключают нагрузку в 12 В.
Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.
Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.
Для подключения устройства к системе нет необходимости вскрывать распаечную монтажную коробку – все соединительные разъемы расположены в доступности
На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.
Желающим соорудить солнечную батарею собственноручно поможет информация, приведенная .
Подключение разнонаправленных элементов
Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.
Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.
Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.
Основные требования при задействовании контроллера – мощность подключаемых панелей свыше 1 кВт и удаленность между батареями на достаточно большое расстояние
Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.
Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.
Таблица несоответствия передаваемой мощности сечению провода, красным указывающая параметры, при которых возникает риск сильного пожароопасного нагрева
В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм² при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.
Совмещение гелиоэнергии и стационарной сети
Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.
А это может спровоцировать перепады напряжения длительностью до одной секунды.
При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема
Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.
Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:
не резервируемая – свет в доме, бытовая техника и пр.;
резервируемая – аварийное освещение, холодильник, электрический котел.
Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.
Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.
Несмотря на то, что вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.
По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.
Выводы и полезное видео по теме
Авторы видеоматериала, который предоставлен ниже, делятся личным опытом и разбирают нюансы монтажа гелиопанелей.
Видео #1. Пример сборки и монтажа системы заводского образца:
Видео #2. Как правильно установить панели:
Ничего сложного в процессе соединения нескольких панелей с другими элементами системы нет. Но для начинающего мастера процесс может стать затруднительным. Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями.
Хотите рассказать, как собирали собственную солнечную электростанцию для дачи или загородного дома? Возможно, вам известны тонкости процесса, не описанные в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, делитесь мнением и фото по теме статьи.
sovet-ingenera.com
