Видео: двухскатная крыша своими руками

Если вы собираетесь сделать крышу для небольшого дома, то двускатная конструкция — оптимальный вариант. Она позволяет обустроить под крышей не только неотапливаемый чердак, но и полноценную мансарду. Учитывать при строительстве, конечно, придется многие технологические особенности.

Подробный видеообзор установки стропильной системы крыши под металлочерепицу можно увидеть ниже. Мауэрлат, пазы, перемычки, крепеж, вентзазор, длина стропил, ветровая планка, подшив крыши, софиты и многое другое в этом видео:

Ниже представлен видео обзор монтажа металлочерепицы на двускатной крыше. Вы научитесь: рассчитывать шаг обрешетки под металлочерепицу, делать водосточную систему, капельник, узнаете, какой инструмент нужен для резки металлочерепицы и профнастила, как делать ветровую планку и многое другое.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

3D моделирование двускатной крыши ниже:

Если вы хотите построить двускатную крышу с неотапливаемым чердаком, посмотрите следующий ролик:

Подробная инструкция по строительству двускатной крыши пригодится при самостоятельном проведении строительства:

Описание конструкции двускатной крыши тоже не помешает:

Читайте и смотрите другие материалы:

kakpravilnosdelat.ru

Как сделать стропила на двухскатную крышу, видео

Двускатная крыша дома: пошаговое строительство своими руками

Стропила для двухскатной крыши своими руками: расчеты, установка, крепление, сборка

Стропильная система двухскатной крыши имеет достаточно простое устройство, ее монтаж не занимает много времени и может быть успешно произведен своими руками.

Двухскатную крышу можно встретить достаточно часто, и связано это, прежде всего, с тем, что для дома такая конструкция является оптимальным вариантом, способным эффективно защитить от различных внешних воздействий.

Конструкция и устройство такой кровли относительно просты, а при правильном походе к делу и минимальных строительных знаниях сделать ее без проблем можно своими руками.

Монтаж и сборка крыши, состоящей из двух скатов, не занимает много времени, а кроме этого, не требует серьезных денежных затрат.

Существуют различные варианты кровли с двумя скатами и в зависимости от того, какой проект дома предусмотрен, составляется чертеж и производится соответствующий расчет.

Двухскатная крыша позволяет обустроить дополнительное жилое пространство в виде мансарды.

Ее конструкция может быть висячая, наслонная, в виде ломаной линии, а также имеет самую разную конфигурацию.

На фото в статье можно будет увидеть различные виды двухскатных крыш, в том числе и с мансардой.

Конструктивные особенности стропильной системы

Характерной особенностью любой двухскатной крыши являются две наклонные плоскости прямоугольной формы, которые она образует в верхней части дома.

Такое ее устройство позволяет различным видам осадков не скапливаться и стекать с нее естественным путем.

Несмотря на кажущуюся простоту такой кровли, ее конструкция имеет достаточно сложное устройство, однако сделать ее своими руками по силам каждому работящему человеку.

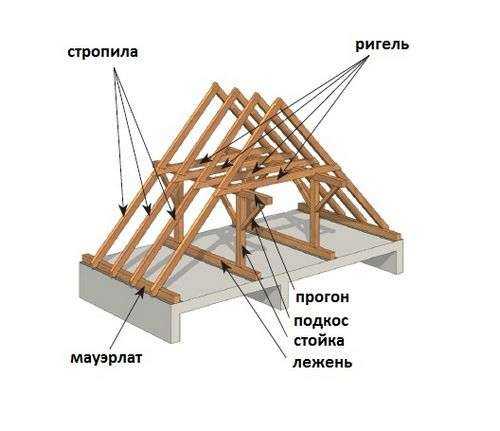

Ее основными конструктивными элементами являются мауэрлат, непосредственно сама стропильная система, кобылки.

Кроме этого, в проект обязательно должны быть включены такие виды элементов, как свес, лежень, а также подкосы и затяжки.

Также схема двухскатной крыши предусматривает обустройство обрешетки и выполнение стоек.

Сами стропильные системы опираются, главным образом, на мауэрлат, который отвечает за распределение нагрузки от стропильного каркаса по стенам.

Непосредственное формирование главного каркаса производится за счет стропильной ноги.

Оба ската, которые образуются данным типом крыши, соединяются между собой коньком, который является окончанием всех стропил.

Вся вертикальная нагрузка стропильной системы на внутренние стены дома передается через стойки, для которых производится отдельный расчет.

За передачу нагрузки непосредственно от стропил к несущим стенам отвечают подкосы, которые обязательно должны быть включены в проект.

Для того чтобы стропила были надежно скреплены между собой, обустраивается специальная затяжка.

Основным скрепляющим элементом стропильной конструкции является обрешетка, которая также отвечает и за равномерное распределение по ней внешних нагрузок.

Для стропильной конструкции любого типа крыши важное значение имеет предварительный расчет, на основе которого составляется проект, который также может предусматривать обустройство мансарды.

Для ломаной крыши с двумя скатами предусматривается своя схема, а также разрабатывается отдельный проект.

На представленных ниже фото, показаны варианты двухскатных крыш с различным уклоном для частного дома, монтаж которых можно осуществить своими руками.

Фото:

» » »

Типы стропильных систем

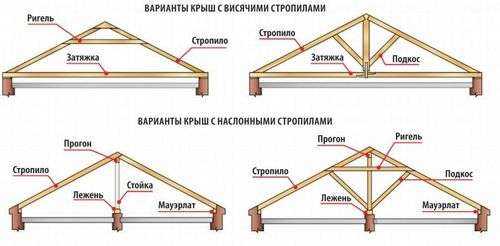

Любая двухскатная кровля может иметь стропильную систему либо с висячими стропилами, либо с наслонными.

Наиболее оптимальным и надежным вариантом для дома считается комбинированная конструкция, которая объединяет в себе совместную комбинацию.

Несмотря на это, виды и способы обустройства стропил подбираются, исходя из некоторых конструктивных особенностей дома.

Так, в большинстве случаев, монтаж висячего типа стропил выполняется в том случае, когда внешние стены у дома расположены друг от друга на расстоянии менее чем десять метров.

Кроме этого, в этом случае проект дома не должен предусматривать других внутренних разделительных стен.

Видео:

Висячая конструкция стропил оказывает на стены нагрузку распирающего типа, что может негативно сказаться на строении в целом.

Снизить ее можно только в том случае, если произвести монтаж специального деревянного или металлического узла непосредственно у самого основания стропил.

В свою очередь, установка стропил наслонной конструкции подразумевает монтаж специальной опорной балки, которую необходимо сделать в середине конструкции дома.

Данная балка позволяет вес всей крыши равномерно распределить на промежуточные опоры столбчатого типа, либо на среднюю стену, если ее предусматривает проект.

В большинстве случаев стропильная система наслонного типа выполняется в том случае, когда наружные стены находятся на расстоянии друг от друга более чем десять метров.

Вне зависимости от того, какой тип стропильной системы выбран для двухскатной крыши, необходимо выполнить расчет, который позволит равномерно распределить нагрузки по всем балкам.

Основным достоинством данной стропильной системы является возможность обустроить жилое помещение мансарды.

При выборе типа крыши для многих основополагающим фактором является цена, и в этом случае двухскатная крыша обладает оптимальным соотношением цена-качество.

Кроме этого, кровля наклонного типа имеет привлекательный внешний вид, в чем можно убедиться, если посмотреть на фото.

Фото:

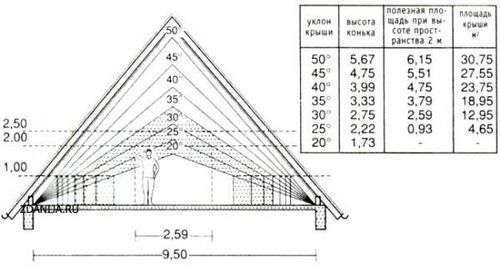

Предварительные расчеты конструкции крыши

Расчет крыши с двумя скатами своими руками следует начинать с выбора материала, который будет выступать в качестве кровли, а также некоторых архитектурных требований, которые предъявляются к данному виду кровли.

Следует помнить, что для ломаной крыши и с мансардой расчет имеет незначительные отличия.

В первую очередь, необходимо учитывать, что наклон такой кровли, в том числе и ломаной, должен составлять не менее пяти градусов.

Если строительство дома ведется на местности, на которой в течение года выпадает обильное количество осадков, то рекомендуемый уклон кровли, в том числе и ломаной, должен составлять в среднем сорок градусов.

Конечно, при таком угле возведение мансарды станет невозможным, однако обустройство ломаной кровли поможет решить проблему.

Вообще конструкция ломаной крыши дает возможность обустройства дополнительного помещения в виде мансарды.

Если в регионе наблюдаются сильные ветра, то рекомендуется кровлю сделать пологой, с уклоном до двадцати градусов.

Наиболее предпочтительным вариантом обустройства двухскатной крыши является средний вариант уклона, при котором крышу нет необходимости делать ломаной и в тоже время есть возможность оборудовать ее мансардной.

Следует также помнить, что установка такой крыши с большим уклоном резко повышает затраты на монтаж деревянного стропильного каркаса.

Вообще расчет своими руками должен производиться с учетом всех требований, как внешних, так и внутренних.

Крышу с небольшим уклоном и двумя скатами можно увидеть на фото, которое размещено ниже.

Для того чтобы закупить весь необходимый материал в достаточном количестве, необходимо сделать расчет площади всей конструкции крыши.

Для этого следует взять среднюю площадь одного ската и удвоить ее.

Процесс возведения двухскатной крыши своими руками

Как правило, общая длина ската примерно равна длине стены.

Данный расчет должен производиться с максимальной точностью с учетом всех необходимых нюансов.

На видео, которое размещено ниже, рассказано о том, как сделать стропильную систему для крыши с двумя скатами своими руками.

Видео:

Определение нагрузок для стропильной системы

Важным моментом при проектировании стропильной системы для кровли с двумя скатами является расчет всех нагрузок, а также характеристик входящих в ее конструкцию элементов.

В том случае, когда планируется строительство дома в один этаж, то для расчета стропильной системы необходимо знать только две величины, а именно, непосредственно вес кровли и сила осадков и ветра.

Вес кровли получается за счет сложения веса между собой всех входящих в конструкцию скатов элементов.

Чтобы узнать предполагаемую нагрузку от ветра и внешних осадков, необходимо вес кровли умножить на десять процентов.

В том случае, если планируется со временем увеличение угла наклона скатов, то в проводимый расчет необходимо заложить определенный запас для нагрузок стропильной системы.

Также должна быть обязательно учтена и нагрузка на стропильную систему от мансарды.

Все эти величины играют важную роль в проектировании стропильной системы, а поэтому должны быть произведены с максимальной точностью.

Для расчета на конструкцию стропил нагрузок от различных внешних факторов, таких как ветер, снег, дождь и так далее, необходимо учитывать все особенности климата той местности, где ведется строительство дома.

В этом случае необходимо обязательно брать во внимание угол наклона стропил. К примеру, если стропила формируют наклон скатов в двадцать пять градусов, то нагрузку от снега следует взять за единицу.

При более большом уклоне стропил, поправочный коэффициент соответственно увеличивается.

При проведении вычислений необходимо помнить, что от стропильной системы нагрузка поступает на стены, которые расположены по периметру строения.

Соответственно все параметры стен также следует учитывать при проведении расчетов стропильной системы дома.

Установка стропил для крыши с двумя скатами начинается только после того, как будут сделаны все необходимые для работы расчеты.

На видео, которое размещено ниже, рассказано о том, как своими руками начать возведение стропильной системы для двухскатной крыши.

Видео:

Этапы строительства стропильной системы

Монтаж своими руками двухскатной кровли следует начинать с обустройства мауэрлата по всему периметру стен. Для этого следует использовать качественный деревянный брус без дефектов.

Также может возникнуть необходимость в возведении специального армирующего пояса, который только придаст прочность возводимой крыши с двумя скатами.

Брус под мауэрлат укладывается на верхнее окончание стены и закрепляется при помощи предварительно зафиксированной в стенах проволоке.

Далее следует выполнить фиксацию всех стропильных ног.

Монтаж стропильных ног следует производить только из высококачественного материала, на котором полностью отсутствуют какие-либо дефекты.

Для того чтобы выполнять работу было удобней, необходимо сделать шаблон стропильной ноги, по которому будут в дальнейшем делаться все элементы.

Далее осуществляется монтаж стропил и непосредственно самих стропильных ног. Более подробно о том, как своими руками собрать стропильные ноги для крыши с двумя скатами, рассказано на видео ниже.

Видео:

При сборке стропильной конструкции для кровли с двумя скатами необходимо максимально точно выдерживать заданный шаг между всеми балками.

После того как будет полностью произведен монтаж всей стропильной системы, необходимо по верхнему краю зафиксировать конек.

Далее следует конструкцию кровли на два ската качественно раскрепить, для того чтобы придать ей максимальной жесткости. Для этого следует использовать специальные затяжки и ригеля.

В некоторых отдельных случаях может потребоваться возведение укрепительных балок. В любом случае, конструкция должна получиться не только прочной, но и жесткой.

На завершающем этапе выполняется обрешетка крыши с двумя скатами и о том, как это сделать правильно, рассказано на видео.

Обрешетка выполняется с учетом характеристик кровли, которая будет уложена поверх нее. После этого останется только сделать кровельный пирог и положить саму кровлю.

Следует помнить, что кровельный пирог обязательно должен состоять из слоя гидроизоляции, пароизоляции, а также утеплителя.

Монтаж стропильной конструкции для крыши с двумя скатами должен выполняться в соответствии с технологией и по установленным правилам.

В качестве материала следует использовать только качественную древесину, которая не содержит каких-либо дефектов.

Особое внимание следует уделить приданию прочности и жесткости всей конструкции стропильной системы.

Также важным моментом является обрешетка крыши, которая должна быть произведена с учетом всех характеристик кровельного материала.

Видео:

На фото в статье можно увидеть некоторые варианты конструкций стропильной системы для двухскатной крыши, которые можно возвести своими руками.

В любом случае, такой тип крыши считается наиболее популярным в частном строительстве за счет того, что она обладает хорошей устойчивостью и высокими показателями надежности.

В статье мы рассмотрели — что представляет собой стропильная система двухскатной крыши и виды таких крыш.

О том, как самостоятельно собрать стропильную конструкцию для крыши на два ската, рассказывает сопроводительное видео, которое вы можете посмотреть в нашей статье

astgift.ru

Двухскатная крыша своими руками — установка стропил

Двухскатная крыша своими руками

Одним из самых требовательных этапов в постройке дома, является возведение крыши. Двухскатная крыша своими руками считается одной из самых простых конструкций. Рассчитать, а также установить ее можно и самому, для этого нужно лишь внимательно изучить этапы возведения и ознакомиться с технологией строительства такой крыши. На функциональные параметры кровли влияет правильность ее утепления, характеристика используемых материалов, а также правильность работы с финишным покрытием.

Двускатная крыша дома своими руками — это одна из самых простых вариантов для кровли дома, которую вполне реально сделать самостоятельно. Такая крыша в отличие от односкатной кровли, характеризуется как более крепкая, а также она гораздо проще в устройстве, нежели другие аналоги.

Подготовительные работы и проектирование кровли

При планировании строительства кровли, прежде всего, необходимо определиться с формой конструкции, а также параметрами крыши. Перед началом возведения крыши, нужно определить возможную нагрузку снега и ветра, взявши во внимание местный климат и погодные условия. Сразу следует учесть, чем меньше будет угол наклона, тем меньшая нагрузка будет приходиться на крышу. При этом очень маленький угол наклона крыши, ограничит возможность чердачного помещения.

Проект дома стоит в основе формы крыши. Ключевые точки опоры должны совпадать с несущими стенами этажа, который находится непосредственно под ними. Исходя из этого, изначально нужно оценить ширину дома, а также несущую стену посередине. В случае если нужды в наличии чердака нет, можно сделать хорошую крышу со стропилами.

Стропильная система двухскатной крыши своими руками самая надежная, и самая экономичная методика легкой постройки. В данном случае стропильные ноги нужно связывать попарно ригелями – перемычками горизонтально, которые должны обеспечить нужную жесткость всей постройки. Метод с висячими стропилами опирается на боковые стены постройки.

В случае если ширина дома составляет больше шести метров, вместе с ригелями, которые являются основой для потолка, делается возведение прогонов, а также стоек. Прогон — это брус горизонтального вида, применяется как вспомогательная опора для стропил, создающих скат крыши. Монтаж прогона нуждается в применении стоек. Стойки должны опираться на лежни (брус, который должен, быть уложен вдоль ската). Стойки и лежни вместе составляют каркас стен мансардного помещения.

В случае если нужна надежная, и в то же время простая крыша, идеальным вариантом будет двускатная крыша, угол наклона которой должен, составлять от сорока пяти до пятидесяти градусов. Эта крыша хороша для жилых домов, а также построений разнообразного назначения. При выборе материалов для постройки крыши, нужно учесть что крыша должна весить как можно меньше для того, чтобы давление на фундамент дома было минимальным, и при всем этом крыша должна быть очень прочной. Сечение стройматериалов нужно подбирать зависимо от размеров стропильной конструкции.

Устройство и возведение мауэрлата

Для того чтобы понять, как правильно возвести двухскатную кровлю соими руками, следует разобрать поэтапно метод возведения крыши с наслонными стропилами, а также с чердачным помещением собственноручно. Сначала нужно установить на продольные стены дома верхние обвязки (мауэрлата). Мауэрлат держит на себе всю конструкцию, именно с его помощью равномерно распределяют нагрузку на стены и фундамент.

Мауэрлат производится из бруса или досок. При этом необходимо использовать брус с размером сечение пятьдесят на сто пятьдесят или сто пятьдесят на сто пятьдесят миллиметров. При этом предварительно брус и доски обрабатываются защитными средствами для долгого сохранения от возгорания, а также чтобы защитить их от возможного гниения.

Мауэрлат можно возвести следующими способами:

катаную проволоку нужно вмуровать в кирпичную кладку, с помощью которой брус крепится к стене;
в кладку нужно вмуровать шпильки, диаметр которых должен составлять не меньше двенадцати миллиметров;
на стене, сверху устанавливается монолитная балка из бетона, в которой должны быть вмурованы шпильки из стали.

Расстояние между шпильками должно составлять не больше ста двадцати миллиметров. Крепежный элемент должен составлять в высоту от двадцати до тридцати миллиметров выше, чем вся гидроизоляция вместе с брусом, в котором должно быть уже подготовленное отверстие. Брус нужно одеть на шпильки, затем крепко затянуть гайками.

Основа кровли – строение стропильной системы

Стропила для двухскатной крыши своими руками вполне реально сделать без помощи подъемной техники. А-образная форма из стропил, на самом деле это довольно жёсткая конструкция, которая работает «на распор». В случае если крышу нужно строить на доме из бруса, тогда стены, расположенные напротив друг друга, нужно укрепить стяжками из бруса сто на сто пятьдесят миллиметров на высоте балок которые перекрывают потолок. С помощью этого стены не разойдутся от нагрузки.

На перекрытие потолка улаживаются лежни – вспомогательные частицы из бруса от ста пятидесяти до ста пятидесяти миллиметров и выше, они нужны для того, чтобы опирать стойки и распределять всю нагрузку на перекрытие. Улаживать лежни собственноручно нужно делать строго по линиям расположения стен будущего помещения для чердака. В случае если чердачное помещение в будущем будет не нужно, лежень можно укладывать сразу под коньком для монтажа стоек для опоры. Если возникнет надобность сделать сращивание бруса, это можно сделать, правда, не везде, а лишь в местах, где стык расположен прямо на балке. Шиповое соединение можно закрепить как пластиной из металла, так и скобой.

Детали, которые повторяются в стропильной системе, должны быть полностью одинаковыми, для того, чтобы возвести равнобедренную двускатную крышу, у которой вес должен будет распределяться по всей площади одинаково. Для этого нужно подготовить собственноручно шаблоны идентичных деталей. Для перекрытия дома потребуются доски размером пятьдесят на сто пятьдесят миллиметров, производится треугольник нужной высоты, состоящий из двух ножек, а также доски стоек (длина такой ножки, должна быть равна высоте крыши), соединяться они должны с помощью гвоздя. Стойка должна быть установлена на центральной части перекрытия, стропила нужно устанавливать с помощью мауэрлата. В подготовительный период, можно удлинить какой-либо элемент шаблона, подбирая нужную высоту крыши.

После того как размер будет подобран, нужно будет на стропилах произвести запилы фигурного образца, на местах где они обвязываются обвязкой. Стропильная нога должна крепко подпирать мауэрлат. Есть множество различных методов, с помощью которых можно их закрепить, однако, лучше всего подобрать самый надёжный метод, таковым является метод с применением металлических накладок. Для того чтобы детально освоить этот метод, предлагаем посмотреть видео материал. Стропильная конструкция в будущем должна выступать как шаблон, а при помощи доски-опоры можно регулировать высоту установленных ферм.

Конструкция и установка фронтона

Фронтон является важной составляющей двухскатной крыши, который необходим для выравнивания высоты стен. Фронтоном называют часть конструкции, выступающую продолжением стен, которое ограничивается скатами кровли. В случае с двухскатной крышей фронтоны на кровле сооружения выглядят в форме треугольника. Во время возведения стропильной конструкции, изначальное нужно возвести части, которые должны размещаться по краям, они же впоследствии будут работать в качестве основы для установки фронтонов. Нужно тщательно проверить все строение по вертикали, а также проконтролировать, чтобы у неё была одинаковая высота. На фронтонах, вернее, на их верхней части нужно закрепить коньковый прогон, к которому в будущем будут монтироваться оставшиеся стропила.

Фронтоны нужно зашивать по завершении всех работ на кровле, однако, выполнить это можно и значительно раньше. Для создания фронтона понадобятся доски размером пятьдесят на сто и пятьдесят на сто пятьдесят миллиметров. Монтируются они в вертикальном или в горизонтальном положении. Зачастую фронтон, сделанный собственноручно, может быть снабжен окнами. Нужно также позаботится о теплоизоляции фронтонов. Утепление фронтов осуществляется с помощью применения специальных теплоизоляционных материалов. Для крыши часто используется в качестве утеплителя минеральная вата в рулонах или в плитах. Качественно выполненный и отделанный фронтон способен значительно повысить эстетические показатели кровли.

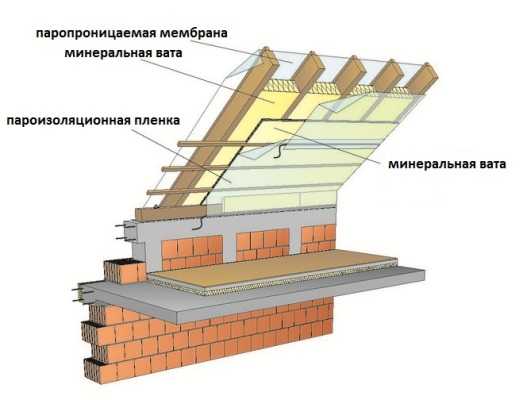

Этап утепления кровли

Обрешетка набивается на стропильную систему, такая обивка должна быть рассчитана в соответствии с материалом для кровли, в учет следует брать жесткость примененного материала, а также его размеры. В случае применения гибких материалов, например, таких как черепица из битума, плёнки ПВХ и других, нужно конструировать сплошной настил, а также следить за его ровностью.

Утеплить крышу нужно максимально качественно, так как в случае не качественного утепления, может серьезно отобразиться на тепле в доме. Зачастую двускатная кровля, подразумевает использование различных материалов для утепления. Это дает возможность возвести крышу, и при этом понести минимальные затраты на утеплитель. Помимо этого такой подход, может ускорить, а также упростить работу утепления. Выбранный теплоизоляционный материал для кровли прокладывается изнутри крыши под обрешетку. Помимо теплоизоляции следует также проложить гидроизоляция и пароизоляцию. Это поможет создать качественный кровельный пирог, который позволяет значительно увеличить срок службы все крыши.

Всю роботу по возведению двускатной крыши, нужно проводить как минимум с двумя помощниками. При правильности технологии возведения, это дает гарантию на обретение надежной, и качественной крыши. В предложенном видео можно более детально ознакомиться с этапами возведения двухскатной кровли своими руками.

Установка стропил двухскатной крыши своими руками видео

openfile.ru

пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

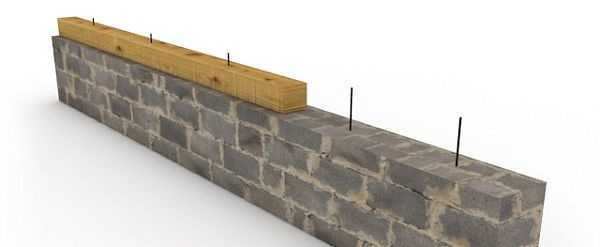

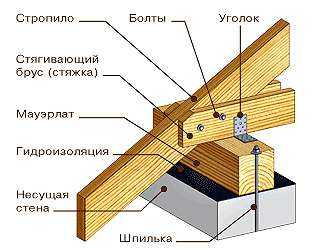

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

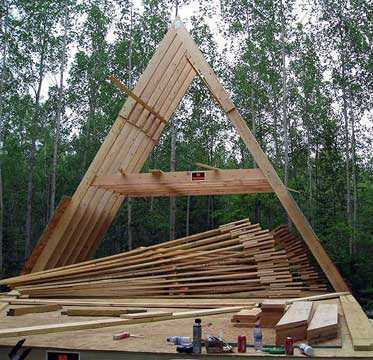

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
Как правильно выставить стропильную систему

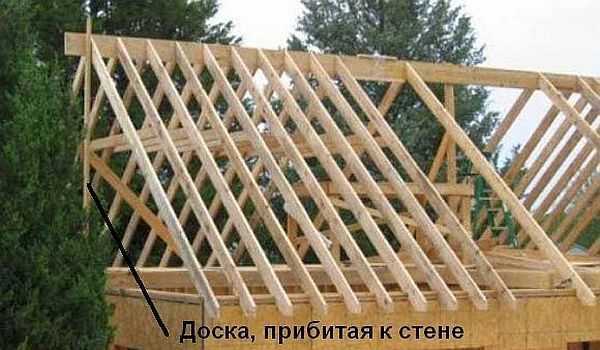

Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.
Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

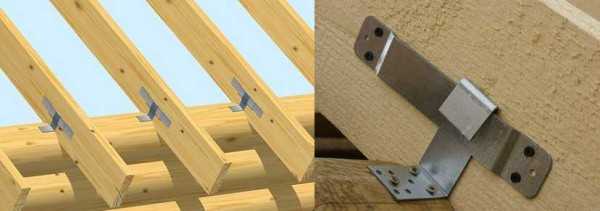

Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.

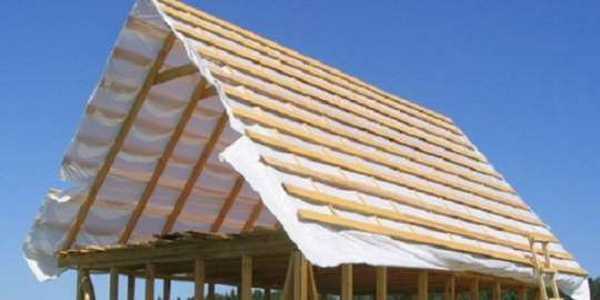

Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

dekormyhome.ru

Двухскатная крыша своими руками — установка стропил

Двускатная крыша дома своими руками – это одна из самых простых вариантов для кровли дома, которую вполне реально сделать самостоятельно. Такая крыша в отличие от односкатной кровли, характеризуется как более крепкая, а также она гораздо проще в устройстве, нежели другие аналоги.

Подготовительные работы и проектирование кровли

В случае если ширина дома составляет больше шести метров, вместе с ригелями, которые являются основой для потолка, делается возведение прогонов, а также стоек. Прогон – это брус горизонтального вида, применяется как вспомогательная опора для стропил, создающих скат крыши. Монтаж прогона нуждается в применении стоек. Стойки должны опираться на лежни (брус, который должен, быть уложен вдоль ската). Стойки и лежни вместе составляют каркас стен мансардного помещения.
